Abdichtung Nassbereich in Berlin – fachgerecht nach DIN 18534
Die Verbundabdichtung ist die technisch anspruchsvollste Einzelleistung im Fliesenbereich: Fehler in der Abdichtungsebene bleiben unsichtbar und werden erst durch Folgeschäden an Estrich, Decke oder Tragkonstruktion sichtbar. Die seit 2017 geltende DIN 18534 hat die bisherigen ZDB-Merkblätter als anerkannte Regel der Technik abgelöst und führt vier Wassereinwirkungsklassen (W0-I bis W3-I) ein – abgestuft nach Intensität und Dauer der Wasserbelastung.
Dauerhaft dicht ist nur ein abgestimmtes Systemkonzept: Untergrundvorbereitung, Voranstrich, Abdichtungsmasse, Einbettungsvlies und Dichtband an allen Ecken und Anschlüssen sowie der darüber verlegte Fliesenkleber müssen als geprüftes System zusammenpassen. Erst dann greift die Systemzulassung – und erst dann ist die Gewährleistungsverantwortung eindeutig geregelt.
Was umfasst Abdichtung Nassbereich?
- Untergrundprüfung auf Tragfähigkeit, Saugverhalten, Risse und Ebenheit nach DIN 18534
- Einordnung in die Wassereinwirkungsklasse (W0-I bis W3-I) und Systemauswahl nach DIN 18534
- Voranstrich und mehrlagiger Auftrag der Verbundabdichtung mit Trockenzeitenkontrolle je Lage
- Einbettung des Dichtbandes an allen Innenecken, Außenecken und Wand-Boden-Anschlüssen
- Normkonforme Abdichtung aller Rohrdurchführungen und Ablaufanschlüsse mit zugelassenen Manschetten
- Schichtdickenmessung und Abnahmedokumentation vor Fliesenverlegung als Gewährleistungsnachweis
Alle Arbeiten erfolgen als geprüftes Verbundabdichtungs-System – Voranstrich, Abdichtungsmasse und Fliesenkleber aus einem systemzugelassenen Verbund. Die Ausführung wird vor Fliesenverlegung dokumentiert, sodass im Gewährleistungsfall ein lückenloser Nachweis vorliegt.
DIN 18534: Was sich gegenüber den ZDB-Merkblättern wirklich geändert hat
Die ZDB-Merkblätter galten jahrzehntelang als faktischer Standard für Verbundabdichtungen im Nassbereich — ohne normativen Status, ohne Systemzwang. Die DIN 18534 'Abdichtung von Innenräumen', 2017 veröffentlicht, schließt diese Lücke: Erstmals werden vier verbindliche Beanspruchungsklassen (W0-I bis W3-I) definiert — von gelegentlich feuchten Wandflächen in Gästebädern bis zu dauerhaft wasserbelasteten Bodenflächen in gewerblichen Nassräumen.
Der tiefgreifendste Systemwechsel liegt im Nachweisgedanken: DIN 18534 verlangt für alle Komponenten (Grundierung, Flüssigfolie, Dichtbänder, Kleber) den Nachweis eines geprüften Systemverbunds mit bauaufsichtlicher Zulassung. Die frühere Praxis, Produkte verschiedener Hersteller nach Ermessen zu kombinieren, ist damit normativ nicht mehr gedeckt — und im Streitfall rechtlich nicht verteidigbar.

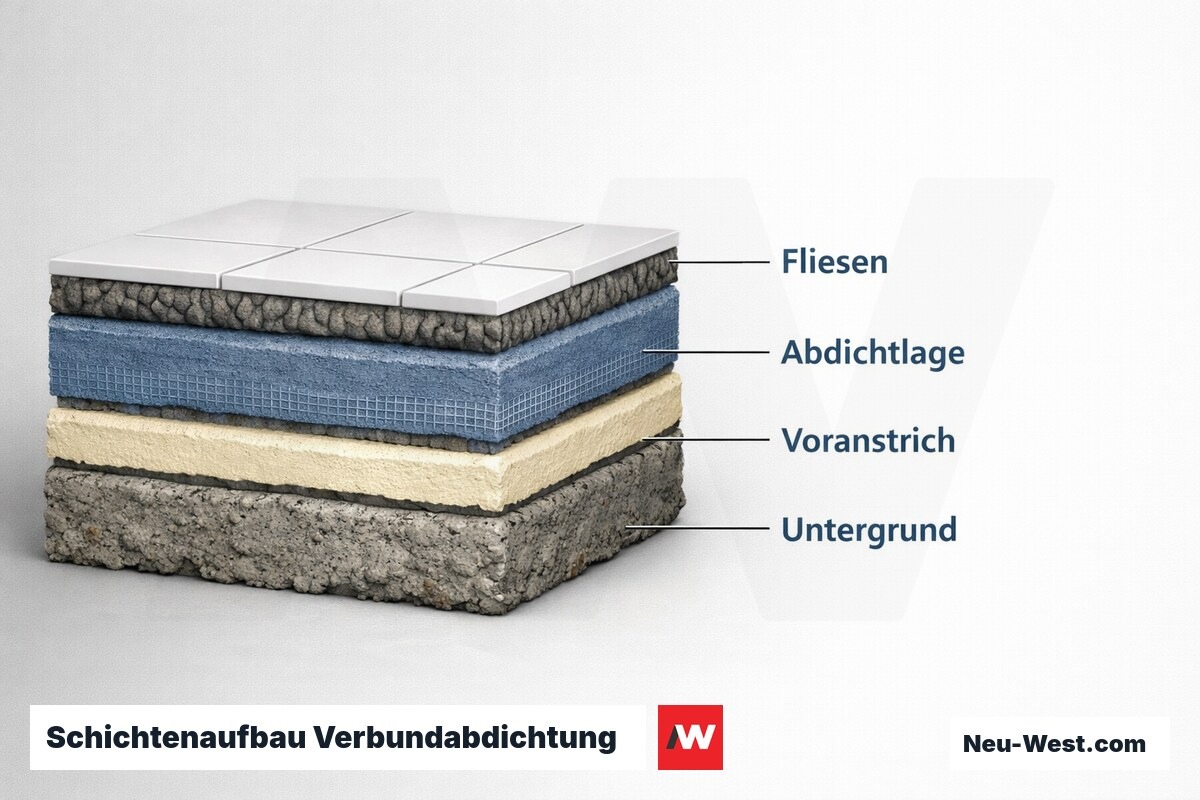

Schichtaufbau Verbundabdichtung — Regelaufbau W1 (häuslicher Nassbereich)

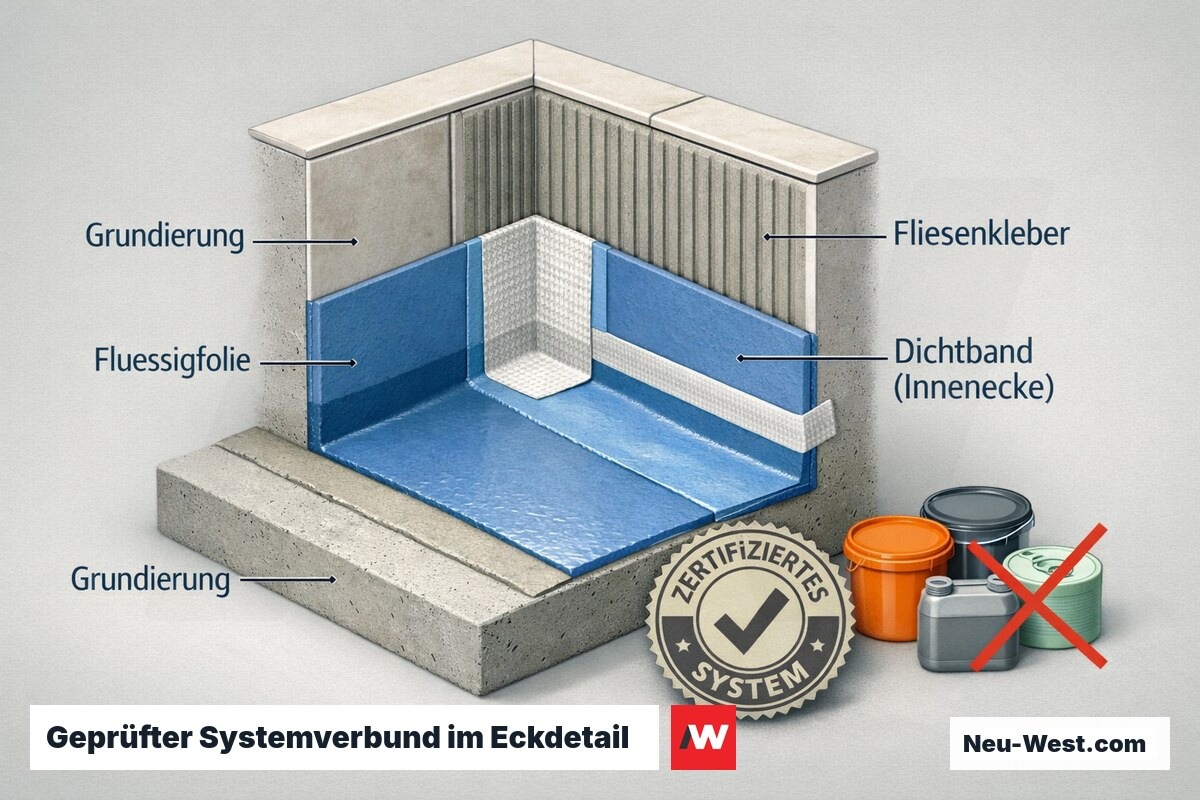

Systemzulassung: Warum Mischprodukte die Gewährleistung nullifizieren
DIN 18534 schreibt den Nachweis eines geprüften Abdichtungssystems vor — alle Komponenten müssen als Einheit getestet und freigegeben sein, typischerweise über eine Europäische Technische Bewertung (ETA) oder ein allgemeines bauaufsichtliches Prüfzeugnis (abP). Kombiniert ein Ausführender Produkte verschiedener Hersteller ohne ausdrückliche Systemfreigabe, verlässt er diesen Nachweis und trägt das vollständige Mängelrisiko.
Nach VOB/B ist der Auftragnehmer verpflichtet, auf systemwidrige Vorgaben des Bauherrn schriftlich hinzuweisen und Bedenken zu Protokoll zu geben. Unterbleibt dieser Hinweis, haftet er bei Schäden ohne Rückgriffsmöglichkeit auf den Hersteller — selbst wenn die Mischkombination auf Wunsch des Auftraggebers erfolgte.

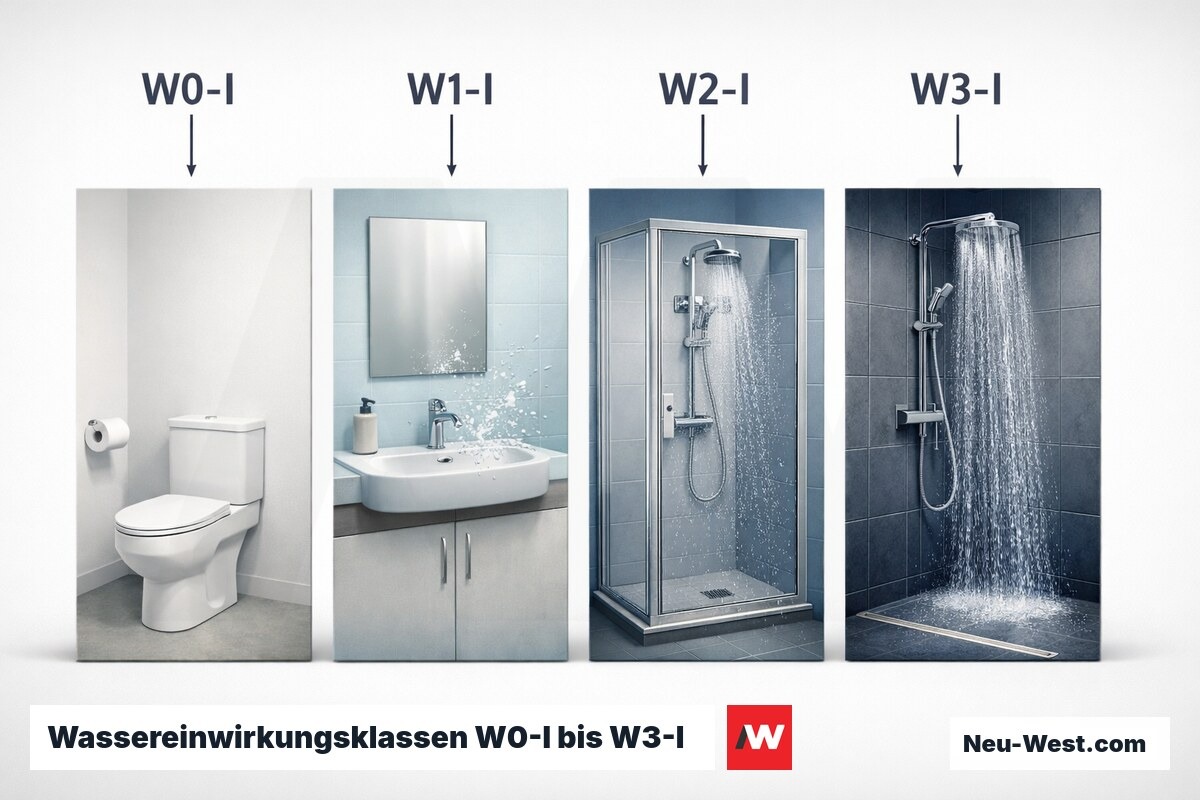

Wassereinwirkungsklasse nach DIN 18534 bestimmen
Welchen Nassbereich planen oder sanieren Sie?

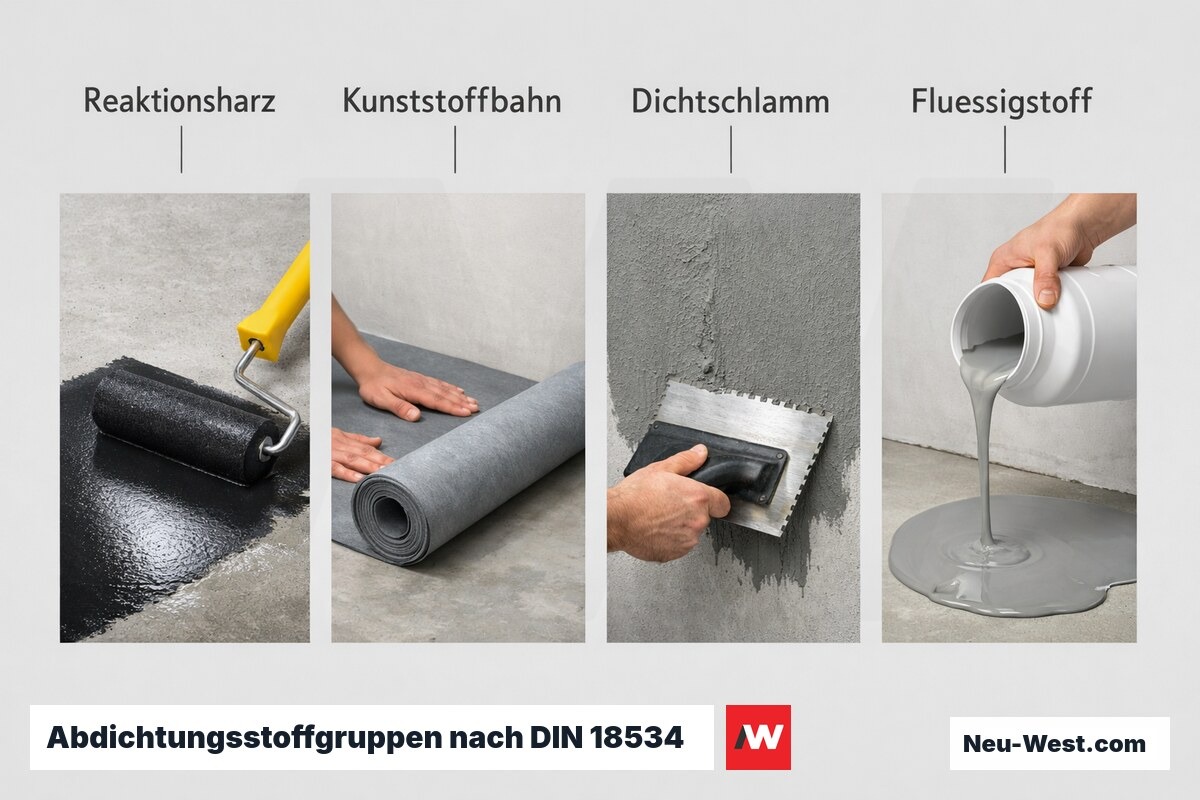

Abdichtungssysteme nach DIN 18534 — drei normierte Wege
Flüssig zu verarbeitende Abdichtungsstoffe (DIN 18534-3)
Reaktionsharze oder Kunststoffdispersionen, zweilagig aufgetragen, direkt unter der Fliesenklebung. Höchste Geometriefreiheit und damit Standard im Wohnungsbau. Trockenfilmdicke und Topfzeit sind systemkritische Parameter, die messtechnisch zu prüfen und zu protokollieren sind.
Abdichtungsbahnen (DIN 18534-2)
Bitumen- oder Kunststoffbahnen, vollflächig verklebt oder lose verlegt. Bevorzugt bei Beanspruchungsklasse W2/W3 sowie großformatigen Belägen mit erhöhten Punkt- oder Linienlasten. Durchdringungs- und Übergangsdetails erfordern werkseitig konfektionierte Zuschnitte.
Abdichtung in Plattenform (DIN 18534-4)
Vorkonfektionierte Verbundplatten, z.B. Duschfertigelemente oder Wannenträgersysteme. Kürzere Ausführungszeit, aber deutlich geringere Toleranz gegenüber Substratfeuchte und Ebenheitsabweichungen — Maßhaltigkeitsplanung muss vor Einbau abgeschlossen sein.

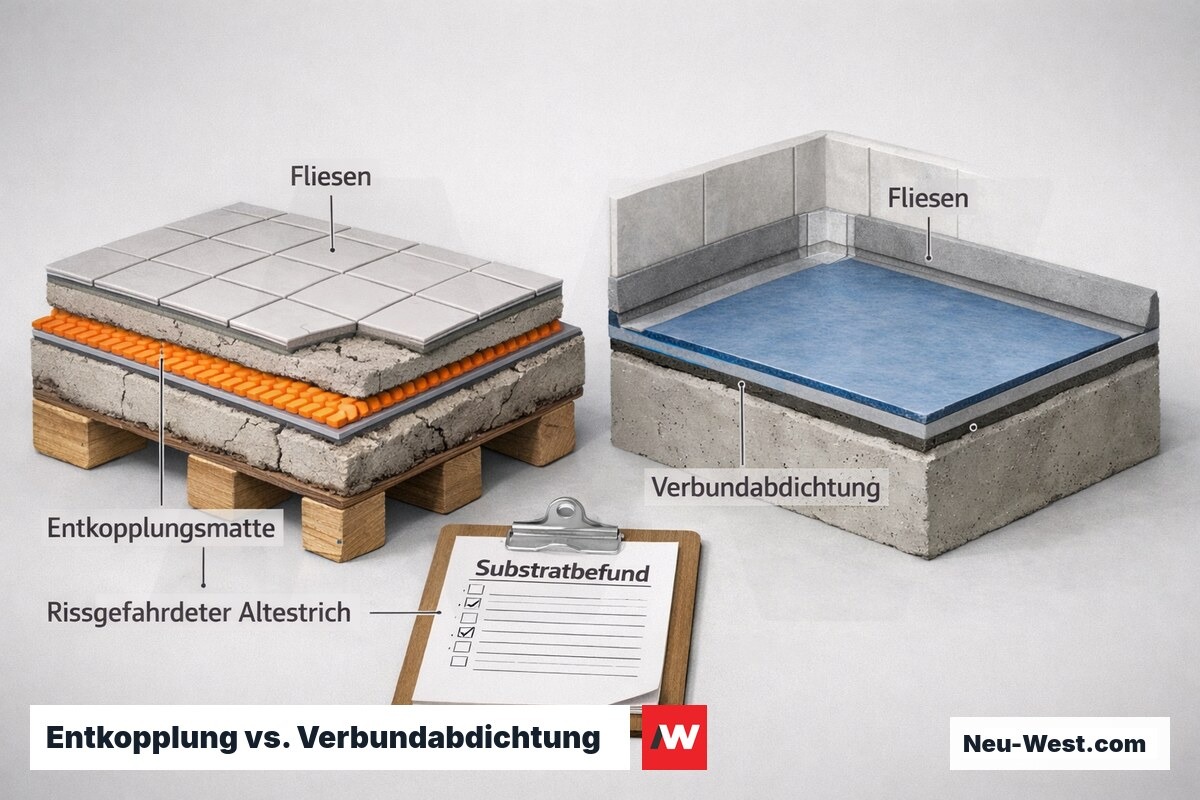

Entkopplung oder Verbundabdichtung: Entscheidungskriterien im Vergleich
Verbundabdichtung nach DIN 18534 bindet Abdichtung und Untergrund starr — Substratbewegungen (Risse, Setzungen) werden ungefiltert in den Belag weitergeleitet. Entkopplungsmatten unterbrechen diese Kraftübertragung, sind jedoch in der Regel nicht als Abdichtungssystem nach DIN 18534 zugelassen und erfordern eine separate Abdichtungsebene im dokumentierten Systemverbund.
Das entscheidende Planungskriterium ist der Substratbefund: rissgefährdete Altbauestriche, Holzbalkendecken oder noch nicht vollständig ausgetrocknete Heizungsestriche sprechen für Entkopplung — dann aber ausschließlich als nachgewiesene Systemkombination, nicht als Ersatz für die normkonforme Abdichtung. Ein schriftlicher Substratbefund vor Ausführungsbeginn ist in beiden Fällen Voraussetzung für eine belastbare Gewährleistung.
Ausführungsablauf: Abdichtung Nassbereich fachgerecht herstellen
Substrat prüfen und vorbereiten
Ebenheit (≤ 3 mm/2 m Latte nach DIN 18202), Tragfähigkeit, Feuchte (CM-Messung), Risse kartieren. Losen Putz entfernen, absandende Flächen mit Systemgrundierung stabilisieren.
Dehnfugenplan festlegen und dokumentieren
Lage und Breite aller Bewegungsfugen vor Ausführungsbeginn planen und im Aufmaß dokumentieren. Fugen müssen durch alle Schichten — einschließlich der Abdichtungsebene — bis zum Untergrund geführt werden.
Systemgrundierung vollflächig auftragen
Trocknungszeit temperatur- und feuchteabhängig einhalten. Kein Produkt aus einem anderen System verwenden — Systemtreue beginnt bereits bei der Grundierung.
1. Lage Flüssigabdichtung + Dichtbänder einbetten
Anschlussbereiche (Wandfuß, Innenecken, Durchdringungen) zuerst bearbeiten, dann Flächen. Dichtbänder blasenfrei und mit ≥ 50 mm Überlappung in die nasse Abdichtungslage einarbeiten.
Durchdringungen mit Systemmanschetten abdichten
Systemzugelassene Flanschmanschetten oder Rohrdurchführungen fachgerecht einbauen. Silikon-Ringfuge rund um den Ablauf ist kein normkonformer Ersatz und wird von DIN 18534 nicht anerkannt.
2. Lage auftragen und Trockenfilmdicke prüfen
Zweiten Auftrag erst nach vollständiger Trocknung der ersten Lage gemäß System-TDB. Trockenfilmdicke per Schichtdickenprüfkamm oder Messgerät bestimmen und im Ausführungsprotokoll festhalten.
Verfliesung mit systemzugelassenem Kleber
Wartezeit nach Abdichtungsabschluss laut System-TDB einhalten. Dehnfugen während der Verfliesung offen lassen; erst im Anschluss mit systemkompatiblem Dichtstoff oder Fugenprofil schließen.

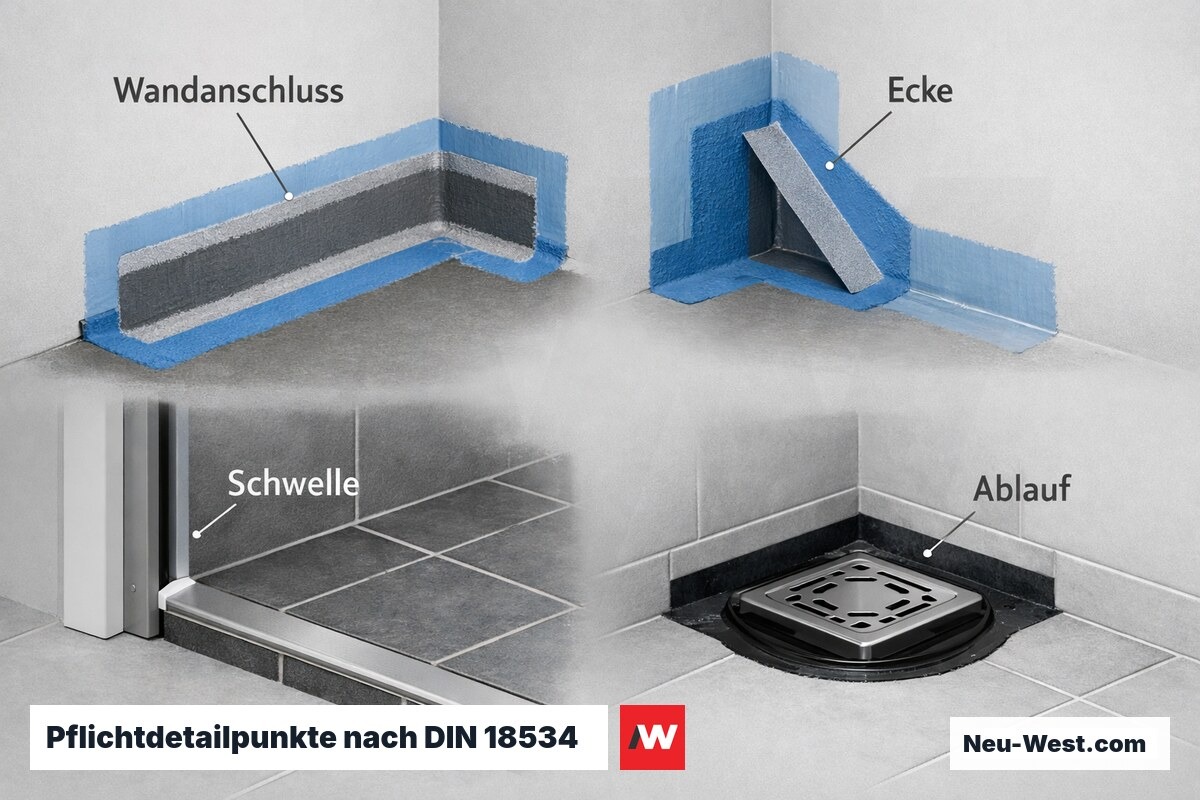

Pflichtfugen und Dehnfugenplan: Was DIN 18534 zwingend vorschreibt
DIN 18534 fordert Bewegungsfugen an allen konstruktiven Stoßstellen: Wandfuß (Boden-Wand-Übergang), sämtliche Innenecken, Türzargen, Übergänge zu angrenzenden Bauteilen und an Bauwerksfugen. Für Flächenfugen ergeben sich die Abstände aus dem Zusammenspiel mit DIN 18157 (Verlegung von Fliesen im Dünnbett). Entscheidend: Fugen müssen die gesamte Abdichtungsebene vollständig durchtrennen — ein reiner Schnitt im Fliesenbelag ohne Durchtrennung der Abdichtung ist normwidrig.
Ein verbreiteter Ausführungsfehler ist das nachträgliche Einsägen von Fugen im verlegten Belag — dabei wird die Abdichtungsschicht oft unbemerkt beschädigt und eine neue Leckagequelle erzeugt. Der Fugenplan gehört zwingend zum Ausführungsplan vor Baubeginn. In der sachverständigen Schadensbeurteilung ist fehlende oder beschädigte Fugung die zweithäufigste dokumentierte Schadensursache nach Durchdringungsfehlern.
Materialbedarfsrechner Nassbereichsabdichtung
Richtwert für 2K-Reaktionsharzabdichtung (flüssig aufgetragen, Klasse A nach DIN 18534), zweilagig. Annahme: Wandanschlüsse 20 cm umlaufend, ein Bodenablauf, übliche Innenecken. Für komplexere Grundrisse oder W3-I-Bereiche Aufschlag 20–30 % einkalkulieren.
Unverbindlicher Richtwert – der genaue Preis hängt von Untergrund, Aufwand und Ausführung ab.
Technische Kennwerte Nassbereich-Abdichtung (DIN 18534, Systemrichtwerte)
| Beanspruchungsklasse W1 (häuslicher Nassraum) | Private Duschen, Badewannennischen, WC-Bereiche — Standardfall |
|---|---|
| Beanspruchungsklasse W2 (erhöhte Belastung) | Gewerbliche/öffentliche Duschen, Hotelbäder, Sportstätten |
| Mindest-Trockenfilmdicke Flüssigabdichtung | ≥ 0,5 mm (systemabhängig; laut Technischem Datenblatt prüfen) |
| Mindest-Einbettungsbreite Dichtband an Ecken | ≥ 50 mm beidseitig in die Flüssigabdichtung eingebettet |
| CM-Grenzwert Zementestrich | ≤ 2,0 CM-% (ohne Fußbodenheizung) |
| CM-Grenzwert Anhydritestrich | ≤ 0,3 CM-% — häufig unterschätzter Engpass bei Renovierungen |
| Verarbeitungstemperatur Flüssigfolie | i.d.R. +5 °C bis +35 °C — herstellerabhängig prüfen |
| Wartezeit vor Verfliesung | Laut System-TDB; frühestens nach vollständiger Filmtrocknung |

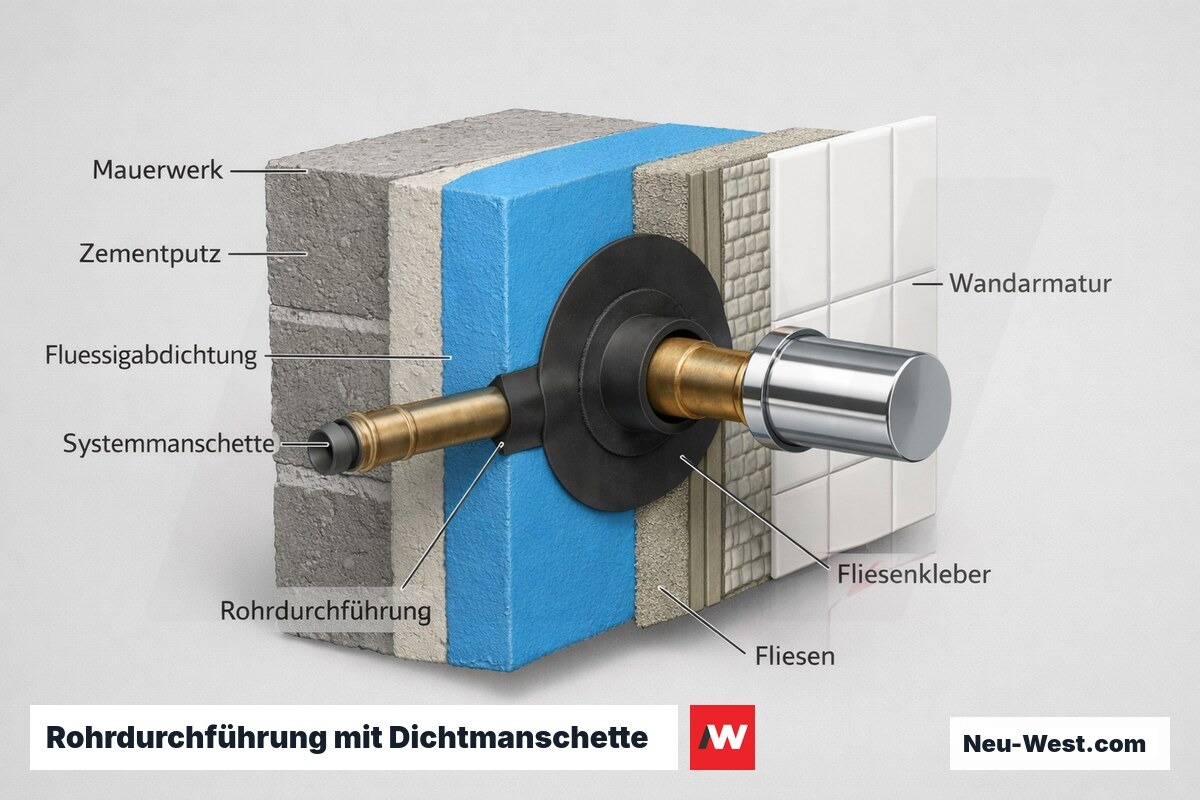

Durchdringungen abdichten: Die häufigste Fehlerquelle im Nassbereich
Schadensgutachten zeigen konsistent: Der überwiegende Teil der Nassraum-Leckagen entsteht nicht in der Fläche, sondern an Durchdringungen — Ablaufstutzen, Duschrinnenrahmen, Rohrdurchführungen durch die Abdichtungsebene. Der Fehler liegt meist nicht im Vergessen der Abdichtung, sondern in der falschen Methodik: Silikon-Ringfugen rund um Abläufe oder Rohre erfüllen die Anforderungen der DIN 18534 nicht.
Die Norm fordert formstabile, systemzugelassene Abdichtungsmanschetten oder Flanschsets, die mit der verwendeten Flüssigabdichtung chemisch und mechanisch kompatibel und werkseitig vorkonfektioniert sind. Bei wandmontierten Armaturen — einem in der Praxis oft vernachlässigten Sonderfall — müssen Rohrdurchführungen durch die Abdichtungsebene ebenfalls mit systemzugelassenen Manschetten dauerhaft geschlossen werden.
Silikon allein ist kein Abdichtungsnachweis
Sanitärsilikon — auch schimmelresistenter, hochwertiger — ist nach DIN 18534 kein Ersatz für systemzugelassene Anschlüsse an Durchdringungen oder am Wandfuß. Silikon haftet auf unkonditionierter Flüssigfolie nicht dauerhaft und kann Zug- und Druckbewegungen der Abdichtungsschicht nicht langzeitstabil aufnehmen.
Ausführungsprotokoll sichert Gewährleistung ab
Viele Systemhersteller stellen standardisierte Protokollvorlagen bereit: Chargennummern, aufgetragene Mengen, Trocknungszeiten, Trockenfilmdicken, Fotos kritischer Anschlüsse. Ein lückenlos geführtes Protokoll ist im Streitfall die stärkste Schutzmaßnahme — und oft Voraussetzung für die Herstellergewährleistung.
Badewannenanschluss: Sonderdetail mit unterschätztem Risiko
Badewannen-Einbauanschlüsse sind kein normierter Systembestandteil der Verbundabdichtung. Ein umlaufendes Wannenprofil mit Dichtstoff ist keine normative Gleichwertigkeit zur DIN 18534; bei Sanierungen sollte der Altanschluss vollständig geöffnet und systemgerecht neu hergestellt werden.
Feuchtemessung vor der Verfliesung: CM-Werte, Grenzwerte, Sperrzeiten
Die CM-Methode (Calciumcarbid-Methode) ist das normativ anerkannte Verfahren zur Belegreife-Prüfung von Estrichen. Zementestriche dürfen bei ≤ 2,0 CM-% belegt werden; Anhydritestriche bereits bei ≤ 0,3 CM-%, da Anhydrit bei höherer Restfeuchte unter geschlossenem Belag quillt und großflächige Ablösungen verursacht. Estriche mit Fußbodenheizung unterliegen je nach Systemhersteller noch engeren Grenzwerten.
Elektrische Widerstandsmessgeräte liefern nur Tendenzen, keine belastbaren Absolutwerte — sie sind für die Abnahmedokumentation kein anerkannter Ersatz für die CM-Prüfung. Das CM-Messprotokoll mit Datum, Messstelle und Ergebnis gehört zur Ausführungsdokumentation: Es entscheidet im Schadensfall darüber, ob der ausführende Betrieb nachweisen kann, normkonform gehandelt zu haben.
Was kostet Abdichtung Nassbereich?
Richtwerte für Verbundabdichtung nach DIN 18534, Region Berlin, ohne Verfliesung. Preise netto; abhängig von Beanspruchungsklasse, Systemwahl und Geometrie des Nassbereichs.
| Leistung | Preis-Spanne (Richtwert) |
|---|---|
| Leistung | Richtwert (netto) |
| Flüssigabdichtung zweilagig, Wand- und Bodenfläche | 18–32 EUR/m² |
| Dichtbänder an Wandfuß und Innenecken | 8–15 EUR/lfm |
| Systemzugelassene Durchdringungsmanschette je Ablauf | 45–90 EUR/Stk. |
| Gefälleausgleich bodengleiche Dusche inkl. Ablauf | 280–520 EUR pauschal |
| Systemgrundierung | 4–9 EUR/m² |
| CM-Messung und Ausführungsprotokoll | nach Aufwand |
Richtwerte für Berlin/Brandenburg, projektabhängig — kostenloses Festpreis-Angebot anfragen.

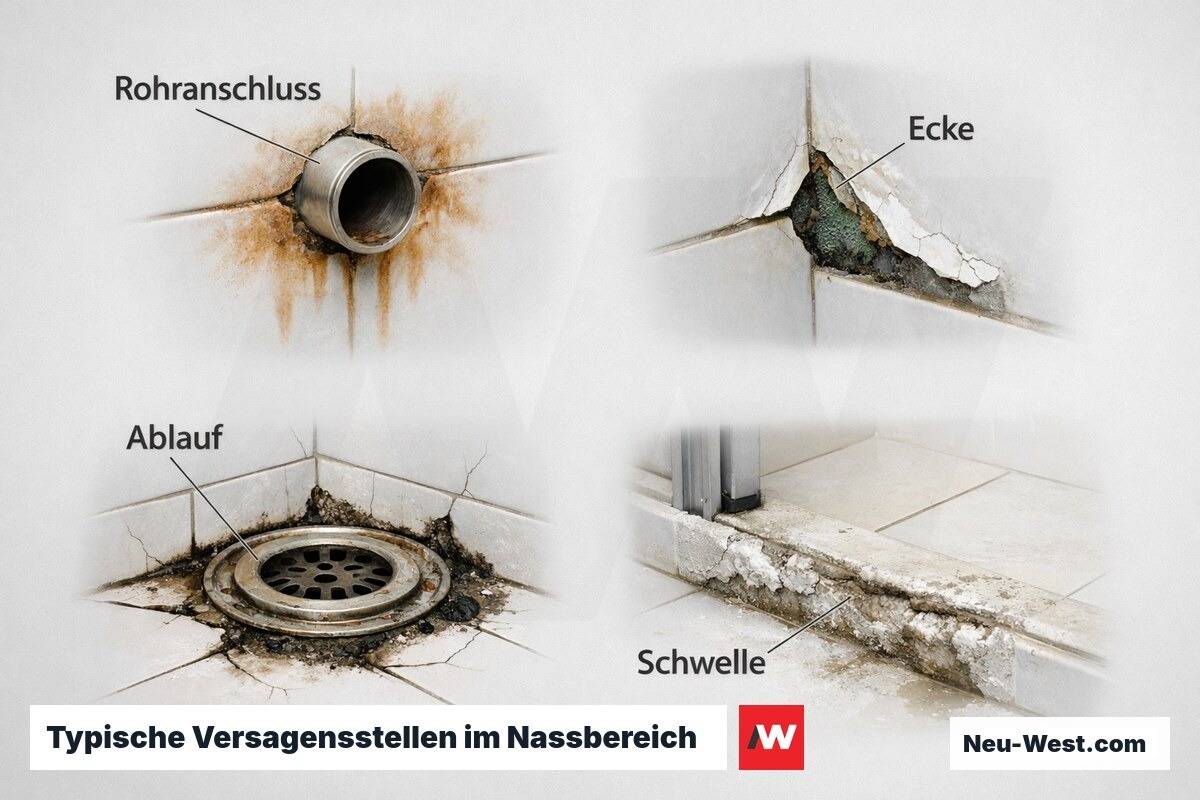

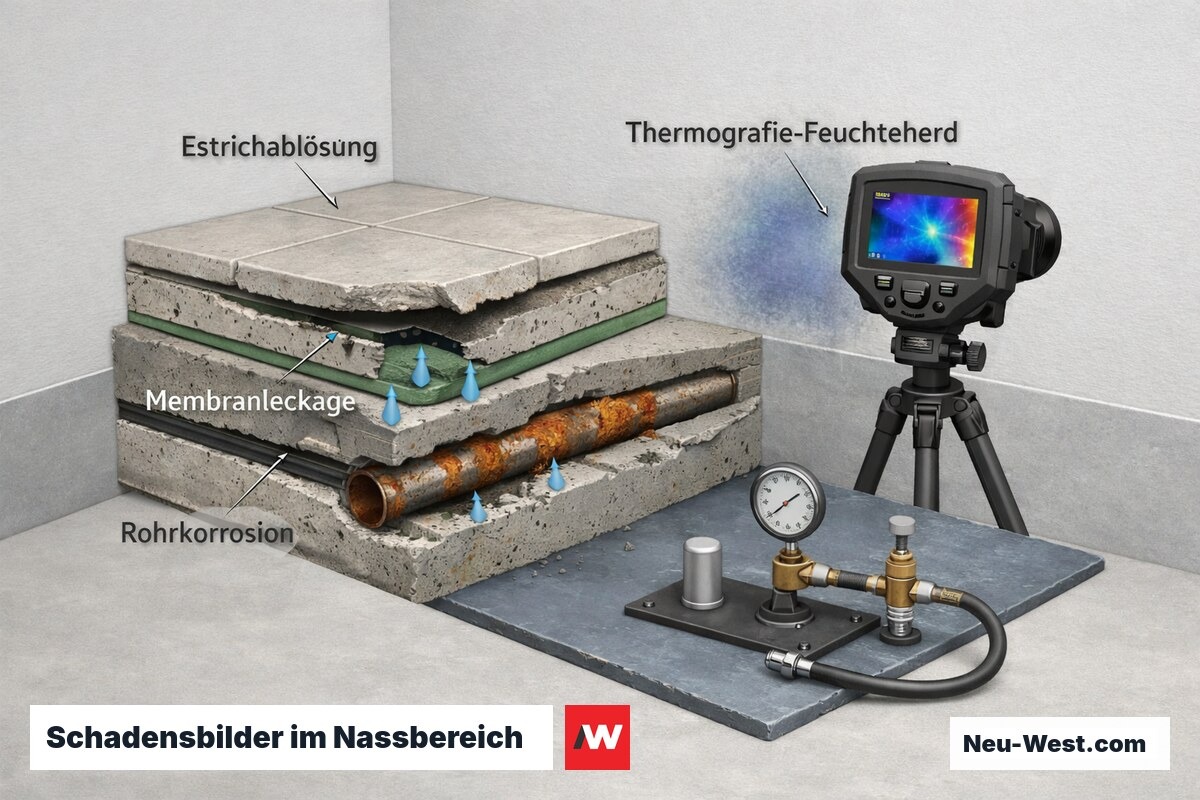

Schadensbilder im Nassbereich: Ursachen, Folgen, Frühwarnsignale
Nassraumschäden folgen einem erkennbaren Muster: Schimmel in Verfugungen ist das erste sichtbare Frühwarnsignal — kein Reinigungsproblem, sondern der Hinweis, dass Wasser hinter die Abdichtungsebene eindringt. Hohllagen und Ablösungen am Wandfuß entstehen meist durch fehlende oder beschädigte Dichtbänder; Salzausblühungen an angrenzenden Trockenbauwänden zeigen kapillar fortgeleitete Feuchte weit außerhalb der Nasszone.
Langfristig gefährden unbemerkte Leckagen Tragkonstruktionen, führen zu Estrichablösungen und verursachen Korrosion an eingebetteten Rohrleitungen. Zur Ortung bereits eingetretener Schäden eignet sich Infrarot-Thermografie für flächige Feuchteherde; punktuelle Leckagen lassen sich — sofern der Belag noch nicht aufgebracht ist — durch einen Wasserdrucktest nach Abdichtungsabschluss zuverlässig lokalisieren und protokollieren.
Wichtige Begriffe rund um Abdichtung Nassbereich
Beanspruchungsklasse (W0-I bis W3)
Verbundabdichtung
CM-Messung (Calciumcarbid-Methode)
ETA (Europäische Technische Bewertung)
Trockenfilmdicke
Dehnfuge / Bewegungsfuge

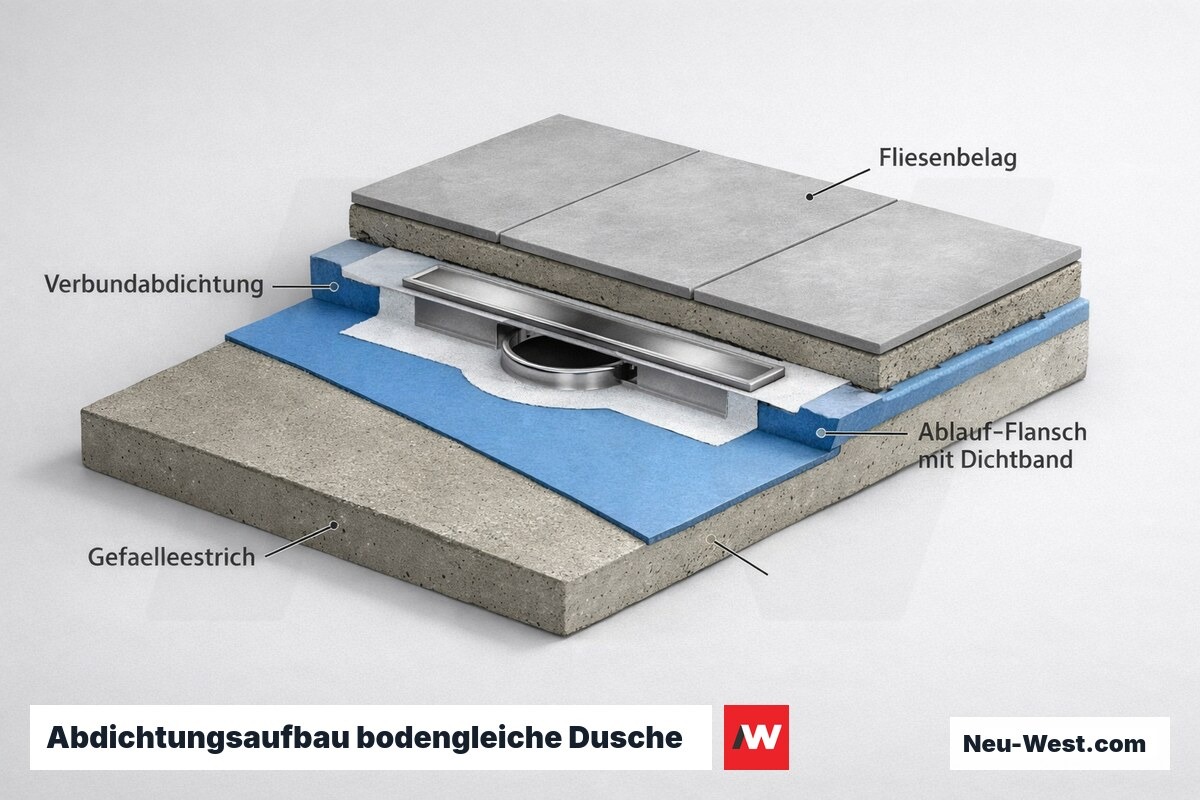

Bodengleiche Dusche: Planungsdetails für Gefälle, Ablauf und Barrierefreiheit
Bodengleiche Duschen stellen die komplexesten geometrischen Anforderungen im Nassbereich: Das Gefälle zur Ablaufrinne — typisch 1,5 bis 2 % — muss mit den Anforderungen der Barrierefreiheit nach DIN 18040-2 abgestimmt werden, die für Rollstuhl-Manövrierflächen möglichst geringe Neigungen vorsehen. Gefälleestrich, Rinnenposition und Gesamtaufbauhöhe sind vor Beginn der Abdichtungsarbeiten zu planen — spätere Korrekturen setzen immer neue Abdichtung voraus.
Aus Abdichtungssicht entscheidend: Nur Duschrinnen und Punktabläufe mit systemzugelassenem Flanschset, das die Einbindung eines Dichtbandes oder einer Manschette in die Verbundabdichtung ermöglicht, erfüllen DIN 18534. Abläufe ohne Flansch gelten als unkontrollierte Durchdringung. In Altbauten mit beschränkter Aufbauhöhe ist die frühzeitige Klärung des Fußbodenniveaus ein kritischer Planungsschritt — der Abdichtungsaufbau ist kein Spielraum für spätere Optimierungen.
Eine Nassraum-Abdichtung ohne Ausführungsprotokoll, CM-Messnachweis und Systemdokumentation kann im Schadensfall nicht als fachgerecht verteidigt werden — unabhängig von der tatsächlichen handwerklichen Ausführungsqualität. Dokumentation ist Bestandteil der Leistung, nicht optionales Beiwerk.
Praxishinweis aus der Sachverständigenpraxis für Nassraumschäden
