Heizungsrohre verlegen lassen in Berlin – Fachbetrieb & Kosten
Die Wahl des Rohrmaterials, die Dimensionierung und die normgerechte Verlegetechnik entscheiden über Effizienz, Lebensdauer und Geräuschfreiheit einer Heizungsanlage. Kupfer (Cu-DHP nach EN 1057), Mehrschichtverbundrohr (PE-Xb/Al/PE) und Stahl nach EN 10255 haben jeweils eigene Einsatzprofile: Kupfer überzeugt bei sichtbarer Installation und trinkwassergeführten Kombisystemen, das Verbundrohr ist wegen seiner Sauerstoffdiffusionssperre und Korrosionsresistenz ideal für die Betoneinbettung in Fußboden- und Wandheizkreisen.
Vor Verlegebeginn ist das Füllwasser auf pH-Wert und Wasserhärte zu prüfen – VDI 2035 Blatt 2 schreibt für stahlgeprägte Warmwasser-Heizungsanlagen pH 8,2–10,0 und einen Sauerstoffgehalt unter 0,1 mg/l vor, um elektrolytische Korrosion an Stahlkomponenten und Wärmetauschern zu verhindern. Dieser Prüfschritt wird in der Praxis häufig übersprungen und ist eine der häufigsten Ursachen für vorzeitige Rohr- und Wärmetauscherschäden.
Was umfasst Heizungsrohre verlegen lassen?
- Rohrnetz-Planung: Trassierung, Nennweitenauslegung per Druckverlustberechnung, Materialauswahl (Kupfer / Verbundrohr / Stahl)
- Schlitz- und Kernbohrarbeiten inkl. Brandschutzabschottung an F30/F90-Bauteilen mit bauaufsichtlich zugelassenen Systemen
- Rohrverlegung mit normgerechtem Gefälle (mind. 2 ‰), Festpunkten und Dehnungsausgleich (L-/U-Bögen oder Kompensatoren)
- Wärmedämmung aller Rohrabschnitte gemäß GEG § 69 / Anlage 8 (Mindestdicke gestaffelt nach Rohr-Innendurchmesser)
- Druckprüfung mit 1,3-fachem Betriebsdruck (mind. 4 bar, 2 h Haltezeit) nach DIN EN 14336 mit Prüfprotokoll
- Hydraulischer Abgleich der Heizkreise, Spülung, Befüllung, Entlüftung und dokumentierte Inbetriebnahme nach DIN EN 14336
Ein sorgfältig dimensioniertes Rohrnetz vermeidet Strömungsgeräusche durch überhöhte Fließgeschwindigkeit – Richtwert im Verteilernetz ≤ 0,5 m/s – und sichert durch körperschallentkoppelte Rohrschellen die akustische Qualität in allen Gebäudezonen. Abschließend werden Anlage gespült, befüllt, entlüftet, der Systemdruck eingestellt und sämtliche Ergebnisse im Inbetriebnahmeprotokoll festgehalten.

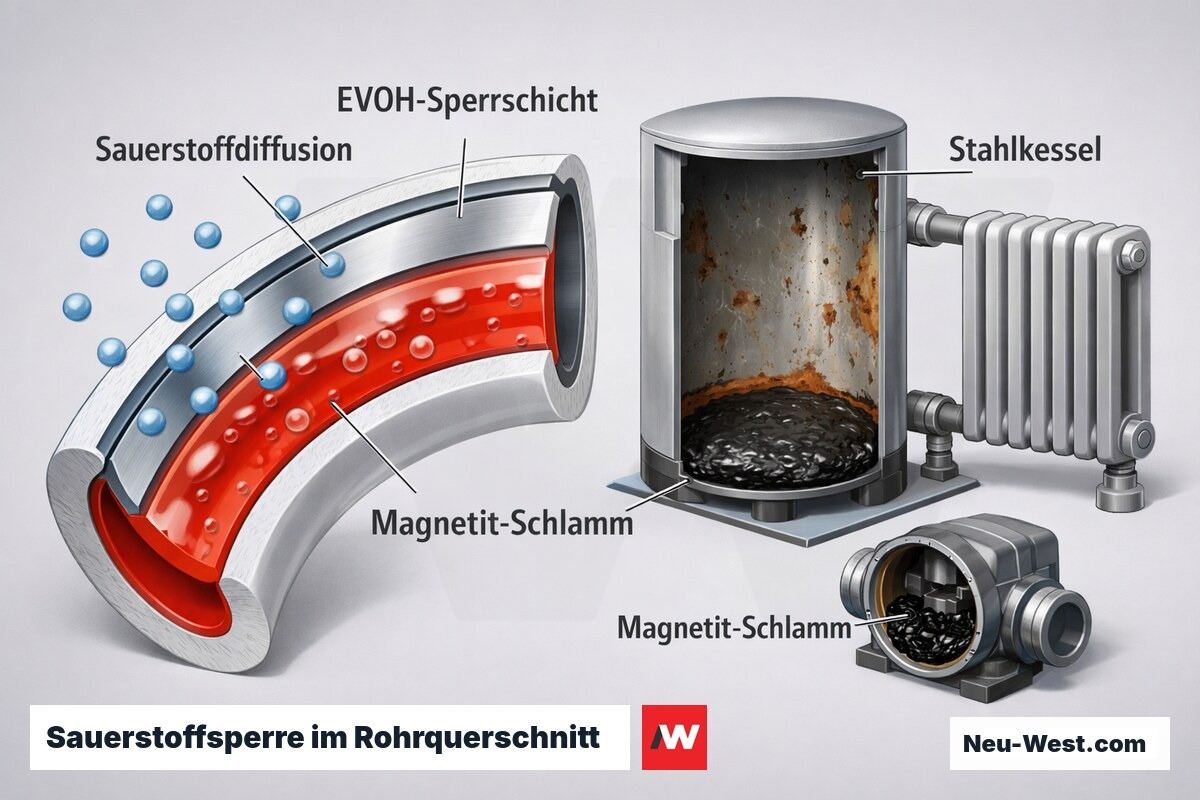

Sauerstoffdiffusion: Warum nicht jedes PE-Rohr im Heizkreis taugt
Handelsübliche PE-X- und PE-RT-Rohre ohne O2-Diffusionssperre sind für Trinkwasser ausgelegt — im Heizkreis lassen sie kontinuierlich Sauerstoff ins Wasser diffundieren. DIN 4726 begrenzt die Sauerstoffdurchlässigkeit auf maximal 0,1 mg je Liter und Tag bei 40 °C; nur Rohre mit dem Aufdruck 'O2-dicht' oder 'SD' (Sauerstoffdicht) halten diesen Grenzwert ein.
Hinter der Sperre steckt meist eine EVOH-Schicht (Ethylen-Vinylalkohol-Copolymer) oder eine verklebte Aluminiumfolie. Fehlt sie, bildet der eindiffundierte Sauerstoff Magnetit-Schlamm in Stahlkesseln, Grauguss-Heizkörpern und Pumpengehäusen — zunächst sichtbar als braunes Spülwasser, langfristig als Durchkorrosion und Pumpenschaden.

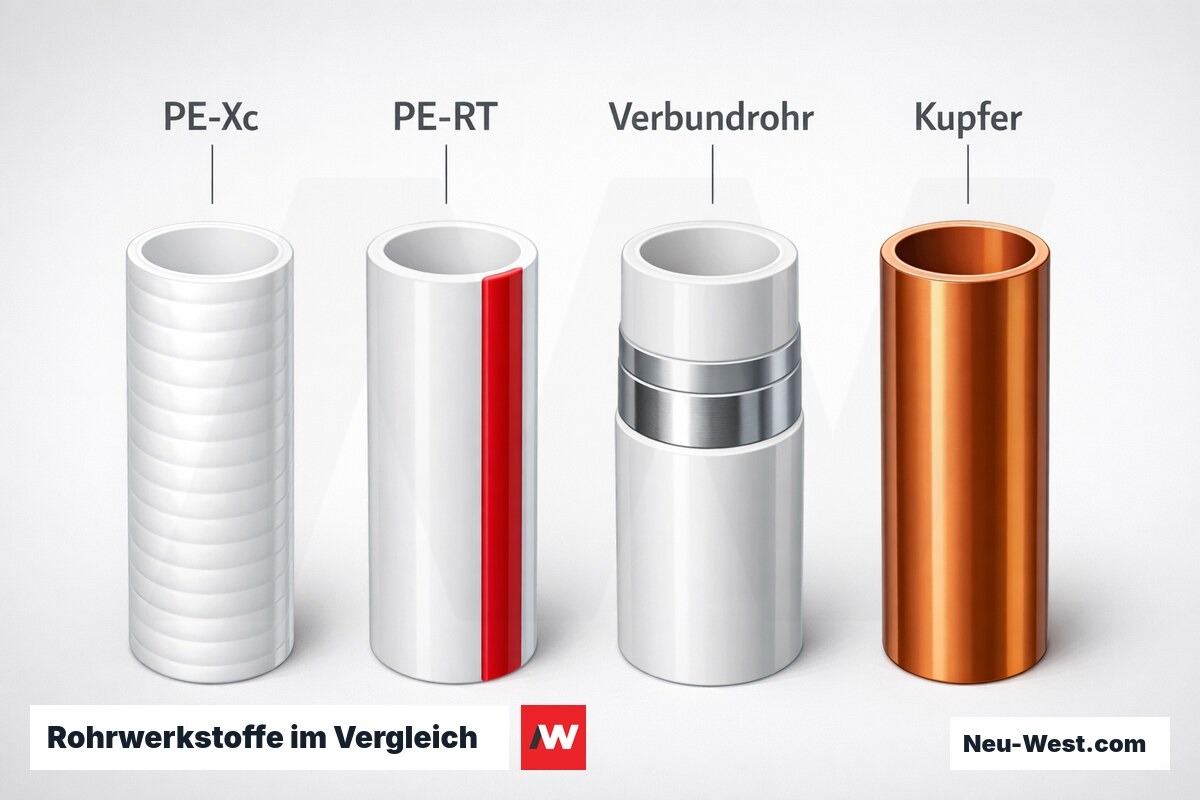

Rohrwerkstoffe im Heizungsbau: Einsatzbereiche und Merkmale
Mehrschichtverbundrohr PE-X/Al/PE-X
Heute meistverbreiteter Werkstoff für Unterverteilung und Fußbodenheizung. Die Aluminiumschicht wirkt zugleich als O2-Barriere und Formgedächtnis — das Rohr behält Biegungen und dehnt sich nur halb so stark aus wie reines PE-X. Pressverbindung ohne Löten; DVGW-zugelassene Pressfittings.
PE-X mit EVOH-Barriere (ohne Aluminium)
Flexibler als Verbundrohr, geeignet für enge Verlegebögen in Fußbodenheizungs-Systemen. Ohne Aluminiumschicht höhere Wärmedehnung als beim Verbundrohr — Fixpunkte und Dehnungsschleifen müssen konsequenter geplant werden.
Kupferrohr (weich / hart nach EN 1057)

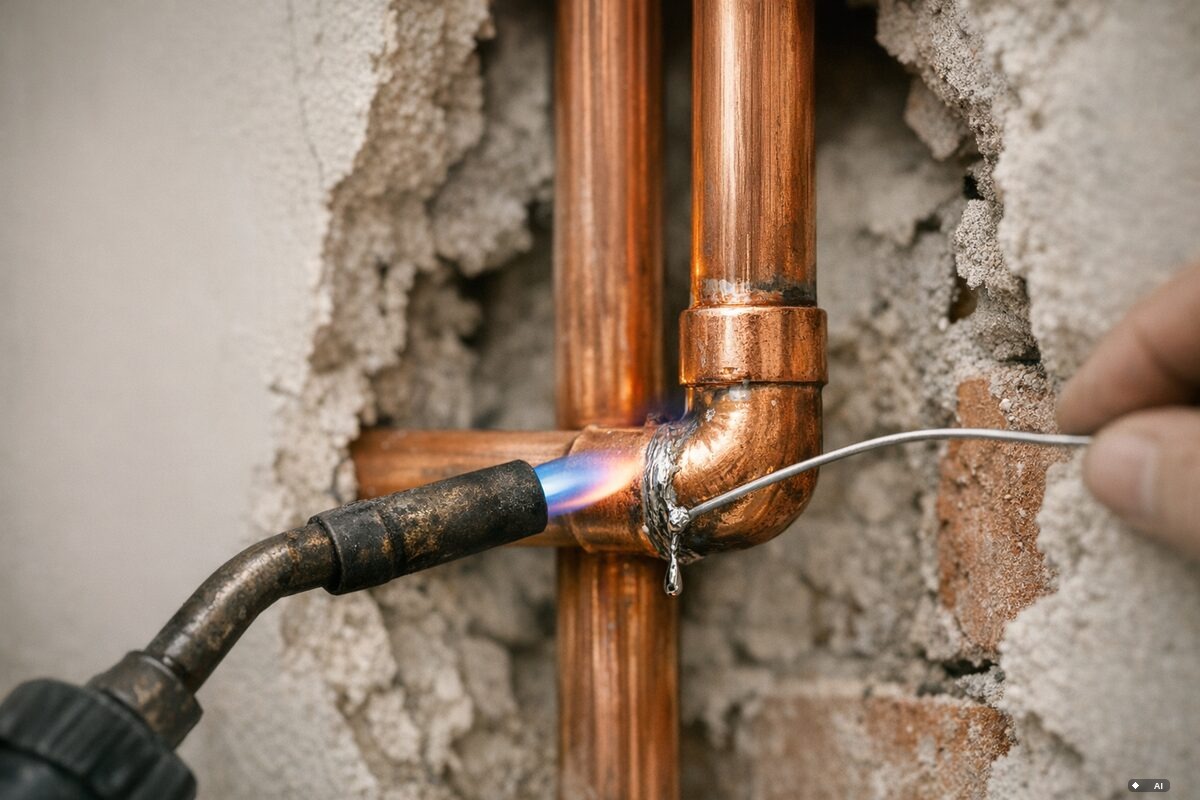

Klassisch für Steigleitungen und Anschlussleitungen. Hartgezogenes Kupfer für fest verlegte Abschnitte, halbhartes für Bögen ohne Formstücke. Kapillarlötung nach DIN EN 1254 ist dauerhaft, aber nicht reversibel — die Trassenplanung muss vor der Ausführung stimmen.
Stahlrohr nahtlos / geschweißt
Pflicht bei Brandschutzanforderungen nach MLAR und bei Betriebsdrücken über 6 bar in Gewerbe- und Industriebauten. Nahtlos nach DIN EN 10216-2 oder geschweißt nach DIN EN 10217-2. Höchste mechanische Belastbarkeit, aber aufwändigere Verbindungstechnik (Schweißen, Gewindeschneiden).
Verbindungstechnik: Pressfitting, Klemmring und Schweißmuffe
Für Mehrschichtverbundrohre dominieren Pressfittings nach DVGW-Arbeitsblatt W 540: Hydraulisch verpresste Konturprofile erzeugen eine form- und kraftschlüssige Verbindung ohne Drehmoment. Entscheidendes Qualitätsmerkmal ist die Unpressed-Fitting-Detection (UFD): Ein nicht verpresstes Fitting leckt bereits beim Befüllen, so dass vergessene Verbindungen vor dem Einputzen erkennbar sind.
Klemmring- und Push-Fit-Verbindungen sind für zugängliche Revisionsschächte geeignet, aber nicht zum Einbetonieren im Estrich oder Einputzen in Wandschlitze — dort sind formschlüssige Pressverbindungen Stand der Technik. Polypropylenschweißmuffen (Heizelementstumpfschweißen nach DVS 2207 Blatt 11) begegnen einem noch in Bestandsanlagen; Kupfer-Kapillarlötungen nach DIN EN 1254 erfordern 650–900 °C Arbeitstemperatur und müssen von PE-Rohren in der Nähe Abstand halten.
Rohrlängen-Rechner: Wie viel Rohr brauche ich?
Berechnet den Gesamtbedarf für Fußbodenheizungs-Kreise (PE-Xc/PE-RT, Achsabstand 15 cm) inklusive 10 % Verlegepuffer und pauschalem Steigleitungsanteil (~0,3 m/m²). Eingabe: beheizte Nettofläche je Heizkreis.
Unverbindlicher Richtwert – der genaue Preis hängt von Untergrund, Aufwand und Ausführung ab.
Werkstoffvergleich: Kupfer, Mehrschicht und Stahl
| Eigenschaft | Kupfer | Mehrschicht PE-X/Al | Stahl |
|---|---|---|---|
| Typische Lebensdauer | 50+ Jahre | 25–40 Jahre | 50+ Jahre |
| Wärmedehnung | 0,017 mm/(m·K) | 0,025 mm/(m·K) | 0,012 mm/(m·K) |
| O2-Dichtigkeit | inhärent | Al-Barriereschicht | inhärent |
| Verbindungstechnik | Löten / Pressen | Pressen (UFD-fähig) | Schweißen / Gewinde |
| Brandschutz (MLAR) | bedingt | nein | ja |
| Relative Materialkosten | hoch | niedrig | mittel |
Mischinstallation: Galvanische Korrosion durch falsche Werkstoffpaarung
Kupfer und Stahl oder Zink in wässrigem Kontakt bilden eine galvanische Zelle — das unedlere Metall korrodiert beschleunigt. Entscheidende Regel: Kupfer nie stromaufwärts von Stahl oder Zink einbauen, da gelöste Kupferionen in Fließrichtung als Oxidationsmittel auf nachgelagerte Werkstoffe wirken und deren Abrostung massiv beschleunigen.

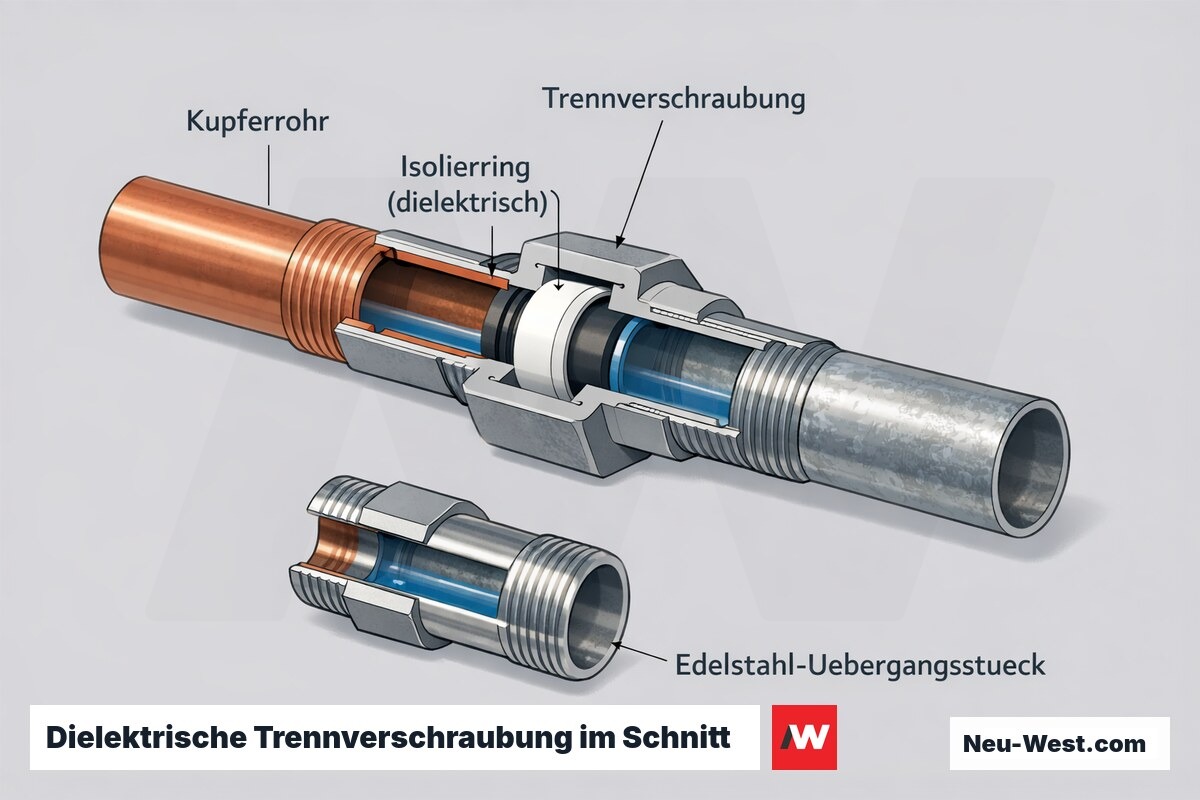

Lässt sich die Werkstoffmischung in einer Bestandsanlage nicht vermeiden, helfen dielektrische Trennverschraubungen oder ein Übergangsstück aus mindestens 30 Rohrdurchmesser langem Edelstahlrohr, um den galvanischen Stromkreis zu unterbrechen. Systemhersteller bieten normierte Übergangsfittings an, die im gleichen Presswerkzeug wie das Haussystem verarbeitet werden.
Was kostet Heizungsrohre verlegen lassen?
Richtwerte für Berlin, inklusive Material und Arbeit, Stand 2025. Stemmarbeiten und Kernbohrungen werden separat ausgewiesen, da sie den Gesamtpreis oft stärker beeinflussen als das Rohr selbst.
| Leistung | Preis-Spanne (Richtwert) |
|---|---|
| Aufputz-Leitung (Keller, Technikraum) | 18–35 EUR/m |
| Unterputz-Schlitz in Ziegel / Kalksandstein | 35–65 EUR/m |
| Unterputz-Schlitz in Stahlbeton (inkl. Kernbohrung) | 80–140 EUR/m |
| Rohr im Estrich (Fußbodenheizung, inkl. Wellrohr) | 12–25 EUR/m |
| Steigleitung ersetzen inkl. Stemmarbeiten | 90–160 EUR/m |
| Hydraulischer Abgleich mit BEG-Nachweis (Verfahren B) | 180–450 EUR pauschal |
| Druckprobe + Spülprotokoll nach VDI 2035 | 80–180 EUR pauschal |
Richtwerte für Berlin/Brandenburg, projektabhängig — kostenloses Festpreis-Angebot anfragen.

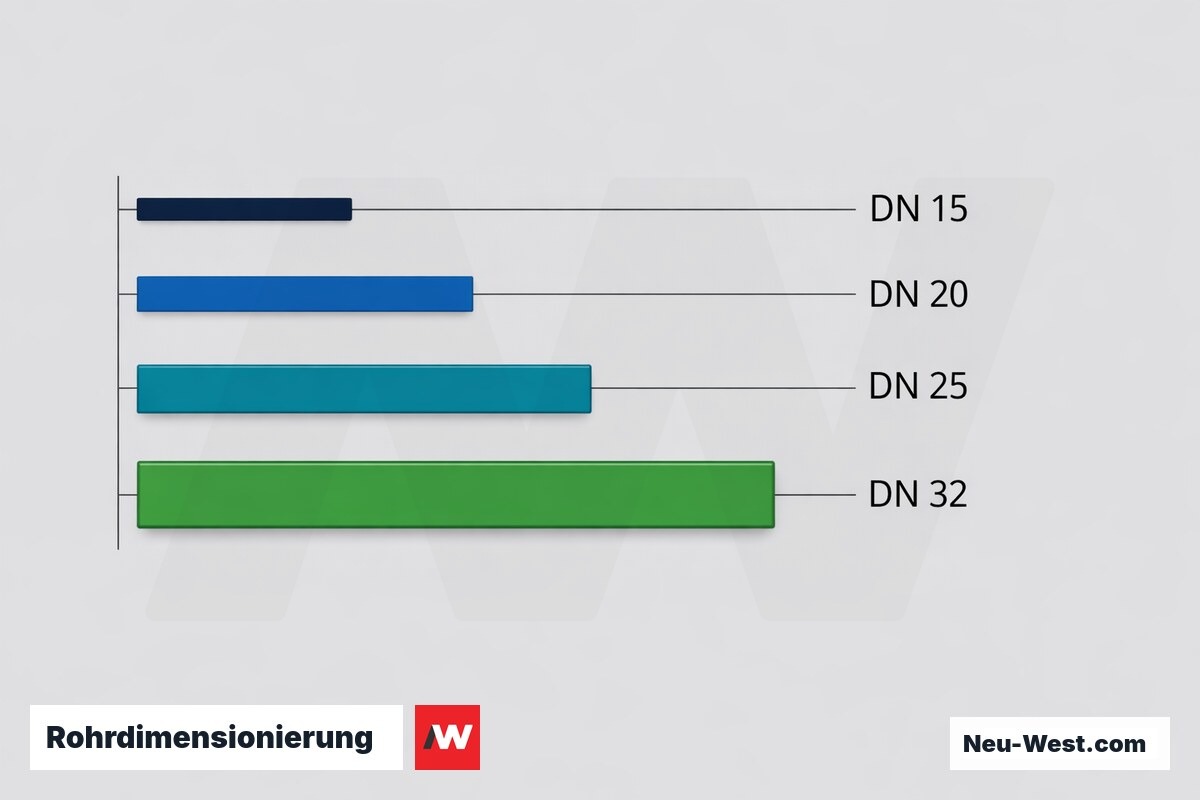

Hydraulischer Abgleich: Gesetzespflicht und Einfluss auf die Rohrdimensionierung
§ 60 Absatz 3 GEG (Gebäudeenergiegesetz) verpflichtet Betreiber von Warmwasser-Heizungsanlagen zur Durchführung des hydraulischen Abgleichs bei Heizkessel-Wechsel oder umfassender Sanierung. Wer BEG-Förderung beantragt, muss das detailliertere Verfahren B nachweisen: Raumheizlast nach DIN EN 12831, Ventilvoreinstellung je Heizkörper und Volumenstromprotokoll.
Die Rohrdimensionierung ist dabei keine nachgelagerte Frage: Zu kleine Querschnitte erzeugen Druckverluste, die selbst bei vollständig geöffneten Thermostatventilen nicht kompensierbar sind. Als Richtwert für die spezifische Druckdifferenz gelten im Wohnungsbau 15–60 Pa/m; Unterschreitungen signalisieren überdimensionierte, Überschreitungen unterdimensionierte Rohrabschnitte.
Rohrwerkstoff-Empfehlung nach Systemkonfiguration
Welche Heizungsart und welche Systemwerkstoffe sind verbaut?
Ablauf: Heizungsrohre verlegen lassen — Schritt für Schritt
Planung und Trassenführung
Heizlastberechnung, Rohrdimensionierung, Markierung der Schlitz- und Kernbohrtrassen. Kreuzungen mit Elektro- und Wasserleitungen vorab klären; Brandschutzabschnitte identifizieren und MLAR-konforme Abschottung einplanen.
Stemmarbeiten und Kernbohrungen
Wandschlitze fräsen oder stemmen; Geschossübergänge per Kernbohrung herstellen. Stahlbetondecken nur nach Bewehrungsortung und statischem Einverständnis durchbohren — zufällige Bewehrungsdurchtrennungen sind baurechtsrelevant.
Rohrverlegung und Verpressung
Fixpunkte und Gleitlager setzen, Dehnungsschleifen einbauen. Pressvorgänge digital protokollieren (Zeitstempel, Presskontur) — das Pressprotokoll ist bei Gewährleistungsstreitigkeiten der einzige Nachweis korrekt ausgeführter Verbindungen.

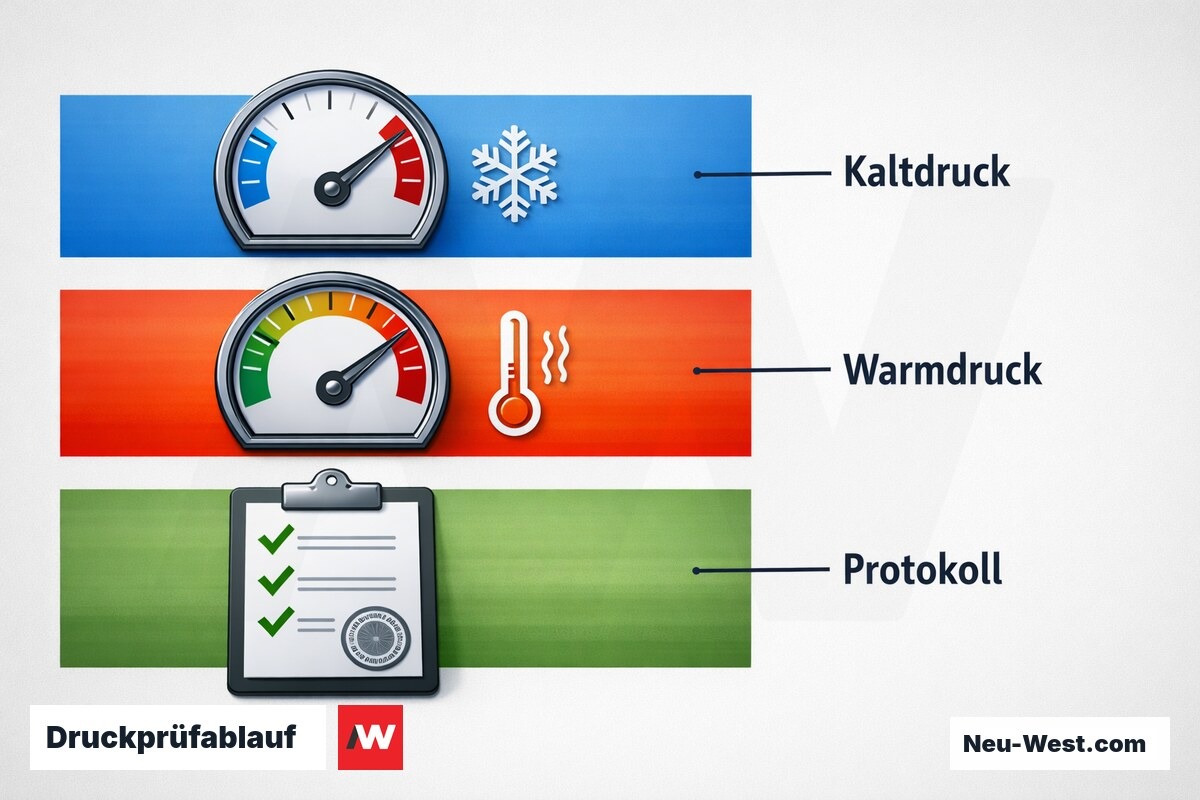

Druckprobe (Kaltwasser)
Druckprobe mit 1,5-fachem Betriebsdruck, mindestens 30 Minuten Haltezeit ohne messbaren Druckabfall. Ergebnis schriftlich im Druckprüfprotokoll dokumentieren.
Spülen nach VDI 2035
Mindestens zwei vollständige Systemvolumen-Durchsätze mit Partikelfilter. pH-Wert, Leitfähigkeit und Gesamthärte messen und protokollieren — Grundlage für Herstellergarantien auf Kessel und Pumpen.
Estrich-Verschluss und Dämmung nach GEG Anlage 8
Rohrschlitze verschließen oder Estrich einbringen. Rohrdämmung nach GEG Anlage 8 aufbringen; Mindestdämmstärke variiert nach Rohrdurchmesser und Einbauort (beheizter vs. unbeheizter Bereich).
Hydraulischer Abgleich und Dokumentation
Thermostatventile und Strangregulierventile nach Berechnung einstellen, Volumenströme messen und protokollieren. Abgleichprotokoll und Anlagendokumentation dem Eigentümer aushändigen.

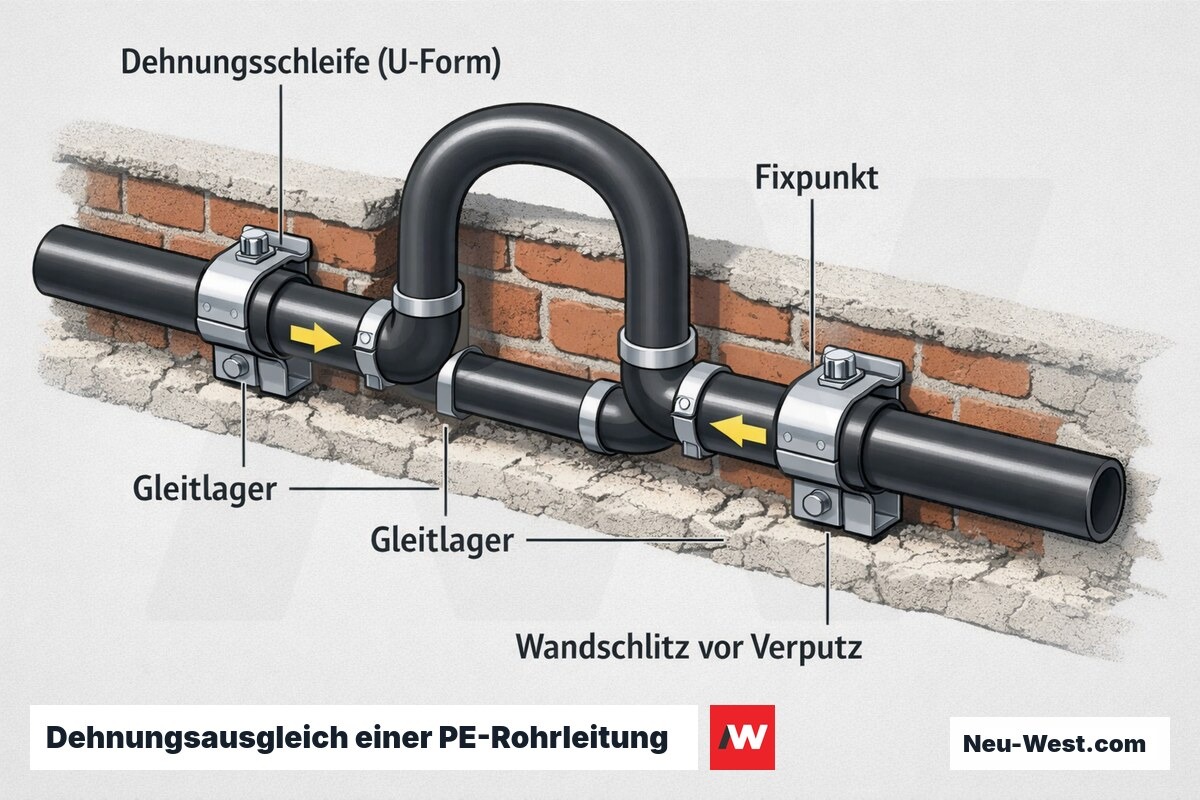

Längenausdehnung: Warum PE-Rohre Dehnungskompensation brauchen
Mehrschichtverbundrohre und PE-X-Rohre dehnen sich thermisch etwa siebenmal stärker aus als Kupfer und zehnmal stärker als Stahl: rund 0,15 mm je Meter und Kelvin Temperaturdifferenz. Bei einem 10 m langen Abschnitt und 60 K Hub zwischen Kalt und Betrieb ergibt sich eine Längenänderung von rund 90 mm — ohne Kompensation entstehen Spannungsrisse an Fittings oder Putzabplatzungen an Wandschlitzen.
Kompensiert wird mit Dehnungsschleifen (L-, Z- oder U-Form; Schenkellänge nach Herstellerdiagramm), Fixpunkten im Abstand von maximal 1–2 m und Gleitlagern dazwischen. Bei Unterputzleitungen sind Fixpunkte und Gleitelemente vor dem Einputzen zu montieren — eine nachträgliche Korrektur ist nur mit erheblichem Stemmaufwand möglich.
Technische Kennwerte auf einen Blick
| O2-Diffusionsgrenzwert (DIN 4726) | 0,1 mg/(l·d) bei 40 °C |
|---|---|
| Wärmedehnung PE-X / PE-RT | ca. 0,15–0,20 mm/(m·K) |
| Wärmedehnung Kupfer (EN 1057) | ca. 0,017 mm/(m·K) |
| Wärmedehnung Stahl (allgemein) | ca. 0,012 mm/(m·K) |
| Max. Betriebsdruck PE-X (Wohnbau) | 6 bar |
| Prüfdruck Druckprobe | 1,5 × Betriebsdruck, min. 30 min Haltezeit |
| pH-Sollwert Heizwasser (VDI 2035 Bl. 1) | 8,2–10,0 (Kupferanlage: 7,5–9,0) |
| Spez. Druckverlust-Richtwert Wohnungsbau | 15–60 Pa/m |
| Mindestdämmstärke d=15 mm Rohr (GEG Anlage 8) | 15 mm (unbeheizter Bereich) |
Wann Stahlrohre Pflicht sind: Brandschutz, Druck und Gewerbe
Kunststoffhaltige Rohre schmelzen im Brandfall und öffnen Brandabschnitte: Die Muster-Leitungsanlagenrichtlinie (MLAR) schreibt für Leitungen durch klassifizierte Wände und Decken (Feuerwiderstandsklassen F 30 bis F 90) nichtbrennbare Rohre oder zugelassene Abschottungssysteme vor. Stahlrohre in Feuerwiderstandsklasse R 30 sind hier der bauaufsichtlich einfachste konforme Weg.
Im Gewerbe- und Industriebau herrschen häufig Betriebsdrücke über 6 bar, bei denen PE-Rohre ihre Zulassung verlieren: nahtlose Stahlrohre nach DIN EN 10216-2 oder geschweißte nach DIN EN 10217-2 sind dann Standard. Eine wirtschaftliche Ausnahme bildet PE 100-RC mit erhöhter Risszähigkeit (DVGW W 544), das bei Sole- und Geothermiekreisen ohne Brandschutzanforderung Stahl ersetzen kann.
Galvanik-Falle: Kupfer nie stromaufwärts von Stahl oder Zink
In Mischinstallationen immer die Fließrichtung prüfen. Kupfer stromaufwärts von Stahl oder Zink beschleunigt deren Korrosion erheblich. Abhilfe: Reihenfolge umkehren oder dielektrische Trennverschraubung einbauen.
PE-Rohr ohne 'O2-dicht'-Aufdruck nicht im Heizkreis einbauen
Trinkwasser-PE-X ist im Heizungsfachhandel erhältlich und optisch identisch mit der Heizungsausführung. Immer den Rohrstempel prüfen: 'SD', 'O2-dicht' oder 'Sauerstoffdiffusionsdicht' muss aufgedruckt sein.
Pressprotokoll digital sichern — vor dem Einputzen
Moderne Presszangen loggen jeden Pressvorgang mit Zeitstempel, Konturprofil und Druck. Dieses Protokoll ist bei Versicherungsschäden und Gewährleistungsstreitigkeiten der einzige Nachweis korrekt ausgeführter Verbindungen.
GEG § 60: Hydraulischer Abgleich ist Rechtspflicht
Beim Heizkessel-Tausch oder nach umfassender Sanierung ist der hydraulische Abgleich gesetzlich vorgeschrieben. Ohne Nachweis droht die Verweigerung der BEG-Förderung; bei KfW-Maßnahmen kann fehlende Dokumentation zur Rückforderung führen.

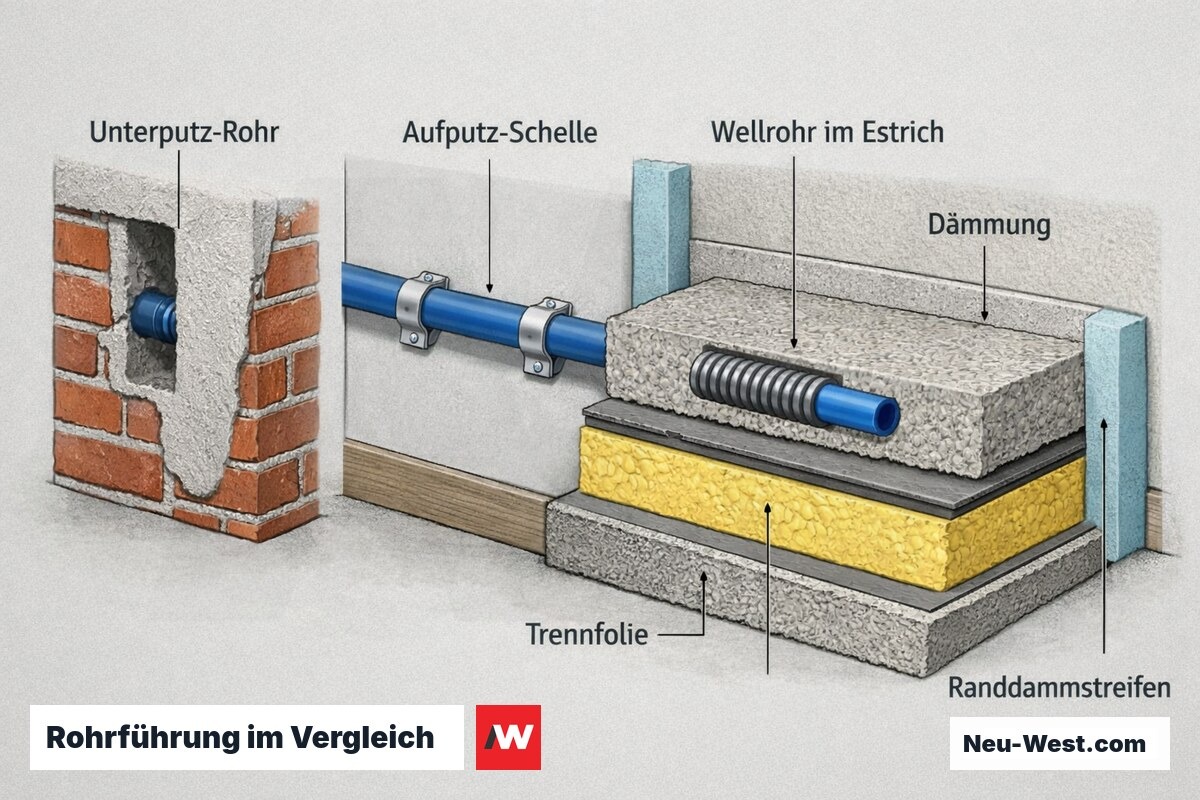

Kostentreiber Rohrführung: Unterputz, Aufputz und Estrich im Vergleich
Der teuerste Posten beim Rohrverlegen ist oft nicht das Rohr selbst, sondern der Verlegeweg: Schlitzfräsen in Ziegelmauerwerk kostet 15–35 EUR/m, in Stahlbeton steigt der Aufwand durch Kernbohrungen auf 60–90 EUR/m — bevor ein einziges Rohr liegt. Aufputzleitungen im Keller sind die günstigste Variante, unterliegen aber trotzdem der GEG-Anlage-8-Dämmpflicht.
Rohr im schwimmenden Estrich kombiniert niedrige Verlegekosten mit hoher Wärmeverteilfläche — setzt jedoch Wellrohr-Schutzmäntel voraus (Estrich greift ungeschütztes PE chemisch an) und korrekte Fugenband-Trennung an Raumgrenzen, damit Estrichrisse nicht auf die Leitungen übertragen werden. Fehlen diese Details, erlischt die Systemgarantie der Rohr- und Estrichhersteller.
Projektdauer: Wann ist die Baustelle fertig?
- Planung, Trassenmarkierung, Materialbestellung1–2 Tage
- Stemmarbeiten und Kernbohrungen1–3 Tage
- Rohrverlegung und Verpressung1–3 Tage
- Druckprobe und Spülen nach VDI 20350,5–1 Tag
- Estrich-Verschluss / Einputzen1 Tag (+ Trocknungszeit 4–6 Wochen)
- Dämmung, hydraulischer Abgleich, Dokumentation0,5–1 Tag

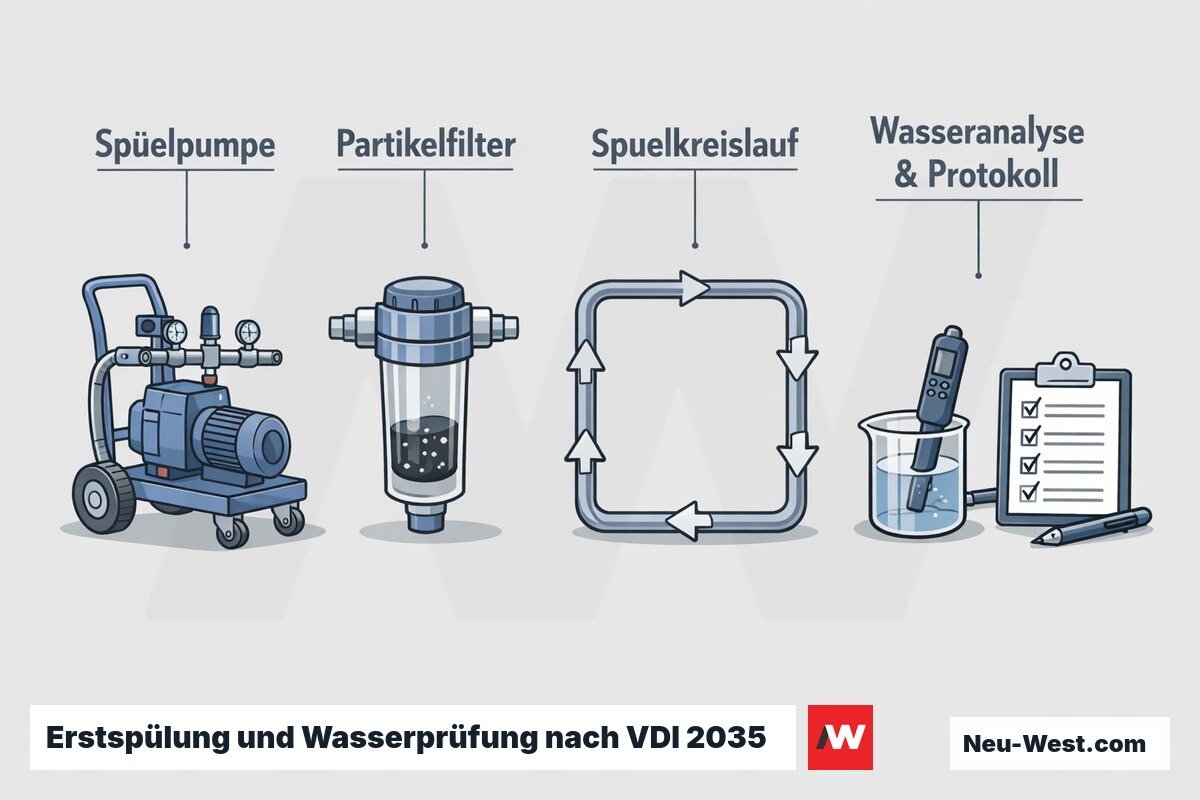

Spülen und Wasserqualität nach VDI 2035: unterschätzte Pflichtmaßnahme
VDI 2035 Blatt 1 regelt die Wasserbeschaffenheit in Heizungsanlagen: pH-Wert 8,2–10,0 (bei Kupferanlagen engeres Fenster 7,5–9,0), elektrische Leitfähigkeit unter 100 µS/cm und stark reduzierte Gesamthärte — abhängig von Anlagenvolumen und Kesselleistung nach Tabelle 1 der Richtlinie. Werden diese Grenzwerte beim Erstbefüllen nicht eingehalten, erlischt bei vielen Herstellern die Garantie auf Kessel und Umwälzpumpen.
Professionelles Erstspülen erfordert mindestens zwei vollständige Systemvolumen-Durchsätze mit Partikelfilter; bei größeren Anlagen kommen Spülpumpen mit dem Drei- bis Fünffachen des Nennvolumenstroms zum Einsatz. Das Spülprotokoll — mit pH-Wert, Leitfähigkeit und Härtewert des Füll- und Ergänzungswassers — ist Bestandteil der Anlagendokumentation und Voraussetzung für Herstellergarantien.
