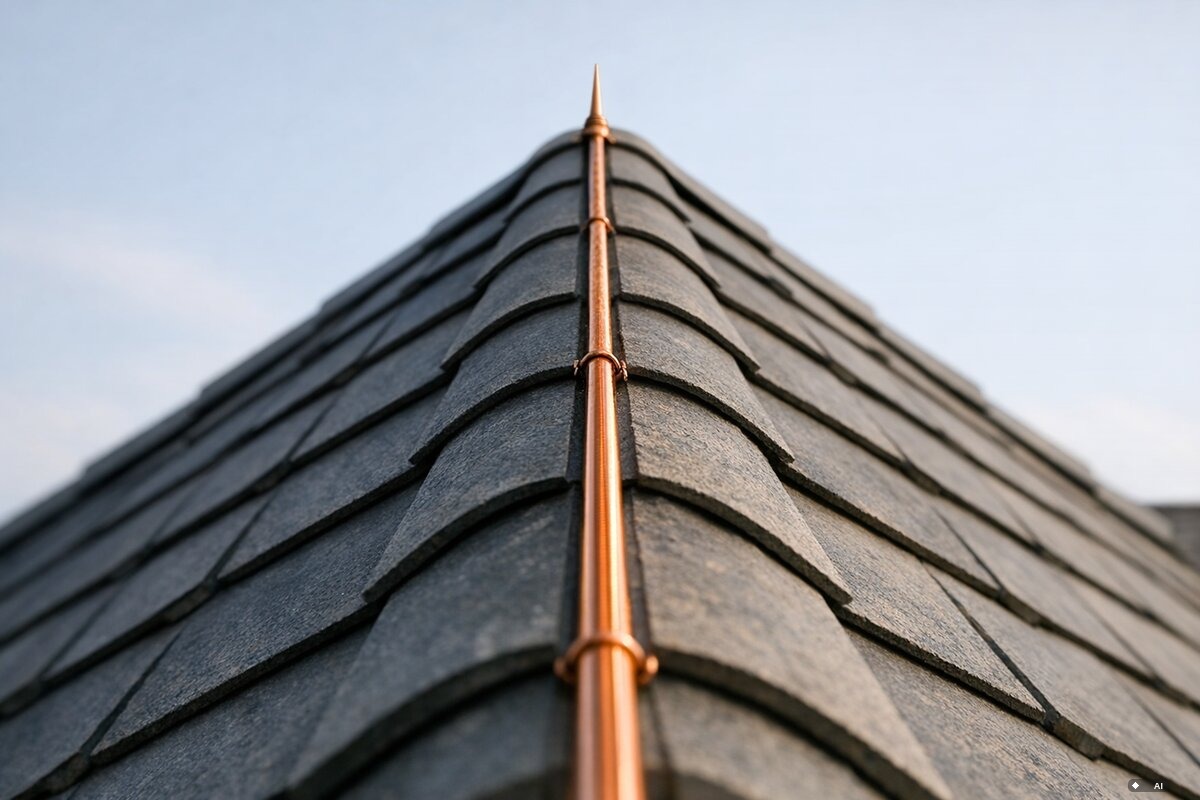

Blitzschutzanlage einbauen lassen in Berlin – Fachbetrieb nach DIN EN 62305

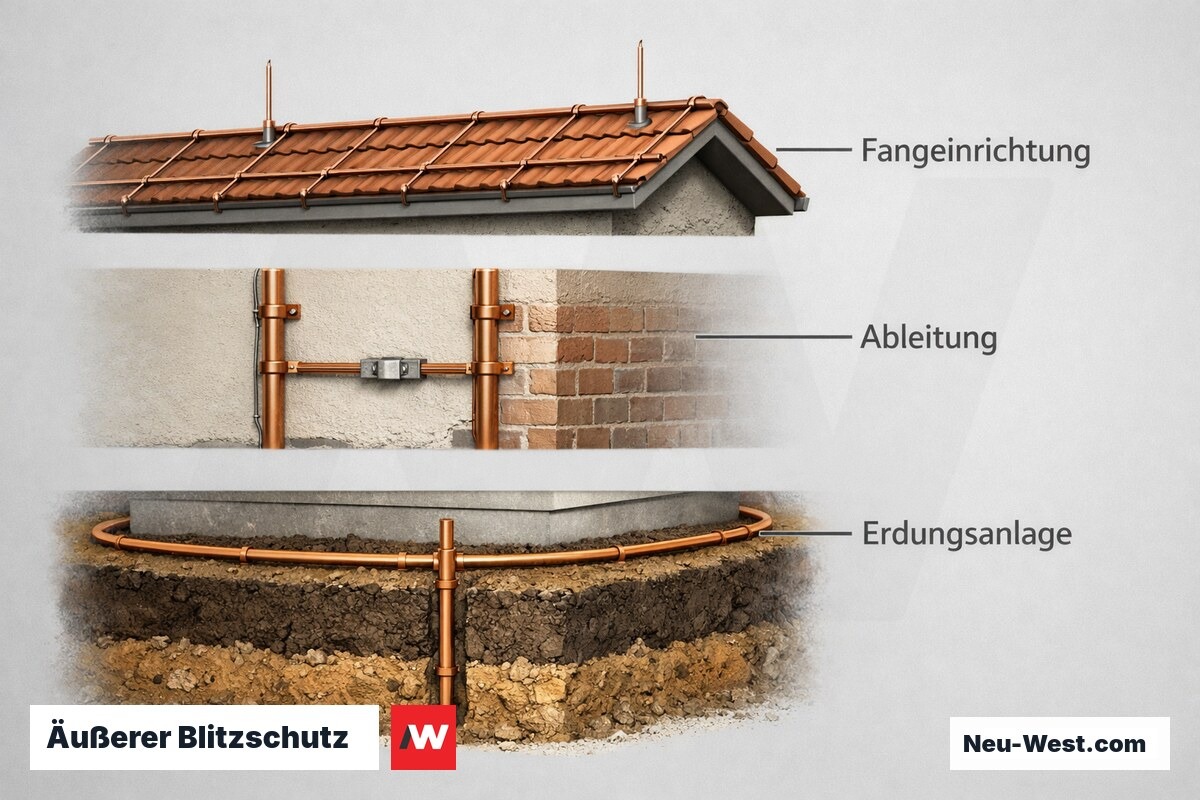

Ein Blitzschutzsystem besteht aus zwei untrennbaren Teilsystemen: dem äußeren Blitzschutz (Fangleitungsnetz, Ableitungen, Erdungsanlage), der den direkten Blitzstrom sicher in die Erde ableitet, und dem inneren Blitzschutz (Blitzschutz-Potentialausgleich, koordinierte Überspannungsschutzgeräte), der induzierten Teilstrom und Schaltüberspannungen von Anlagen und Geräten fernhält. Beide Teilsysteme müssen nach DIN EN 62305 gemeinsam geplant werden – ein äußerer Blitzschutz ohne abgestimmten inneren Schutz lässt einen erheblichen Induktionsanteil ungefiltert im Gebäude zurück.
Ausgangspunkt jeder Anlage ist die Risikoanalyse nach DIN EN 62305-2: Sie berechnet das standortbezogene Blitzgefährdungsrisiko R und vergleicht es mit dem tolerierbaren Risiko R_T (Personenschutz: 10⁻⁵ pro Jahr). Das Ergebnis bestimmt die erforderliche Blitzschutzklasse (LPK I–IV) und damit Maschenweite, Blitzkugelradius und Scheitelstromstärke der gesamten Anlage.
Was umfasst Blitzschutzanlage einbauen?
- Risikoanalyse und Blitzschutzklassen-Ermittlung nach DIN EN 62305-2
- Planung Fangleitungssystem: Maschenweite, Blitzkugelverfahren, Trennungsabstand-Nachweis
- Erdungsanlage: Fundamenterder (Neubau) oder Ringerder/Tiefenerder (Bestand) einbauen und messen
- Montage Fangleitungen und Ableitungen inkl. normgerechter Mess- und Prüfpunkte
- Innerer Blitzschutz: Blitzschutz-Potentialausgleich und SPD-Koordination (Typ 1, 2, 3)
- Abnahmeprüfung, Messprotokoll Erdungswiderstand und vollständige Anlagendokumentation
Die fertige Anlage wird vollständig dokumentiert – Lageplan der Erdungsanlage, Messprotokoll und Prüfberichte bilden die Grundlage für wiederkehrende Prüfungen und sind im Versicherungsfall maßgeblich.
Risikobewertung nach IEC 62305-2: Wann ist eine Blitzschutzanlage Pflicht?

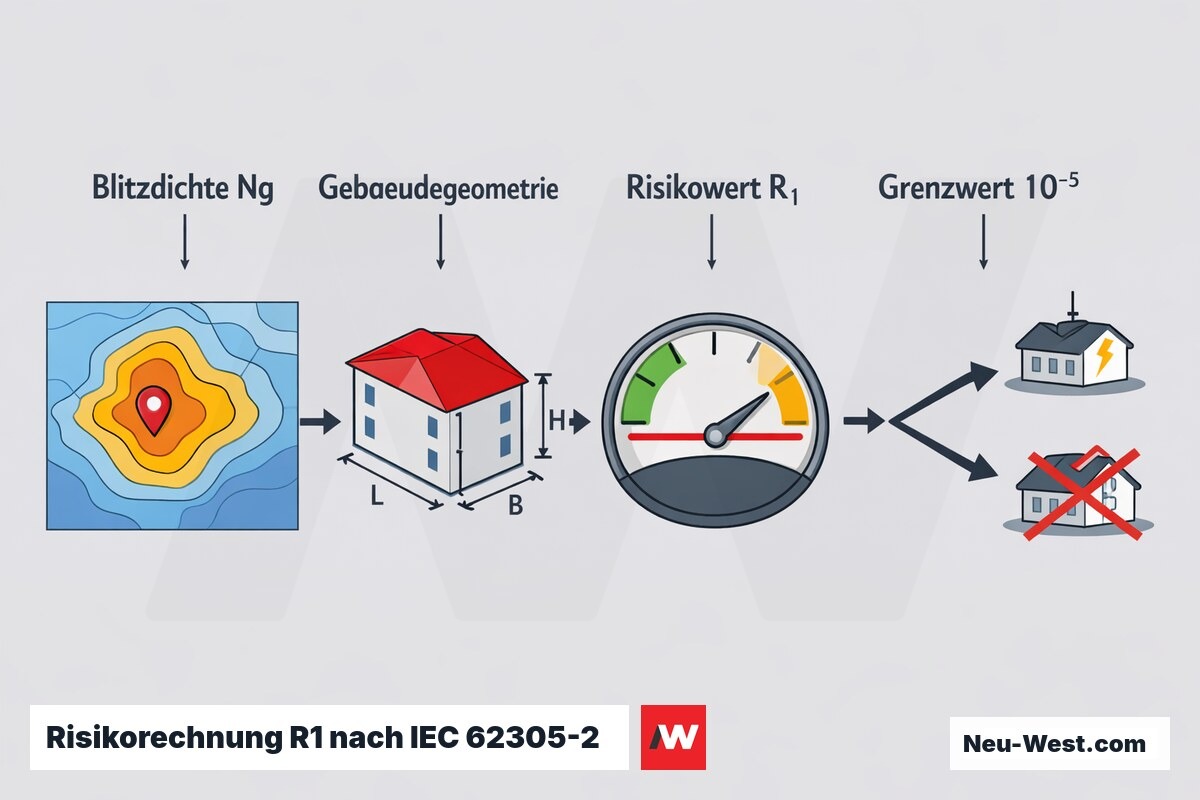

IEC 62305-2 definiert ein strukturiertes Risikoberechnungsverfahren mit vier Risikoarten (R1 bis R4) — von Personenverlusten über Ausfälle öffentlicher Dienste bis zu wirtschaftlichen Schäden. Erst das berechnete Risiko R im Vergleich zum Toleranzrisiko RT entscheidet, ob eine Blitzschutzanlage normativ erforderlich ist — nicht allein Gebäudehöhe oder Nutzungsklasse.
Für Personenverluste gilt in Deutschland R1 ≤ 10⁻⁵ (Todesfälle je Person und Jahr); bei Gebäuden mit Explosionsgefahr oder erhöhtem Panikrisiko schärft sich der Grenzwert auf 10⁻⁶. Eingangsgrößen für R1: Blitzdichte Ng am Standort, Gebäudegeometrie, Bedachungsklasse und bereits vorhandene Schutzmaßnahmen.
Wer die Normpflicht allein anhand der Nutzungsliste aus Anhang D der DIN VDE 0185-305-2 beurteilt, arbeitet mit vereinfachenden Altschemata — die normkonforme Aussage liefert nur die vollständige Risikorechnung nach IEC 62305-2 für das konkrete Objekt.
Ablauf: Blitzschutzanlage planen und einbauen
Risikoanalyse (IEC 62305-2)
Blitzdichte Ng am Standort, Gebäudeparameter und Nutzungsklasse eingeben; Risikoarten R1–R4 berechnen; erforderliche Schutzklasse SKL I–IV festlegen und dokumentieren.
Erdungsanlage / Fundamenterder
Neubau: Ringerdleiter (Cu ≥ 50 mm² oder Bandstahl 30 × 3,5 mm) in Bodenplatte einlegen — parallel zu Bewehrungsarbeiten nach DIN 18014. Bestand: Tiefenerder mit Widerstandsmessung nach Einbau.
Fangeinrichtung planen
Fangstangen, Fangdrähte oder Maschenwerk gemäß Rollkugelverfahren dimensionieren; natürliche Komponenten (Metalldach, Stahlbetonbewehrung) prüfen und dokumentiert einbeziehen.
Ableitungsanlage verlegen
Mindestanzahl Ableiter und Trennungsabstand s rechnerisch nachweisen; Ableitungsleiter (Cu ≥ 16 mm²) verlegen; Verbindungsklemmstellen zugänglich und messbereit ausführen.
Innerer Blitzschutz / SPD-Kaskade

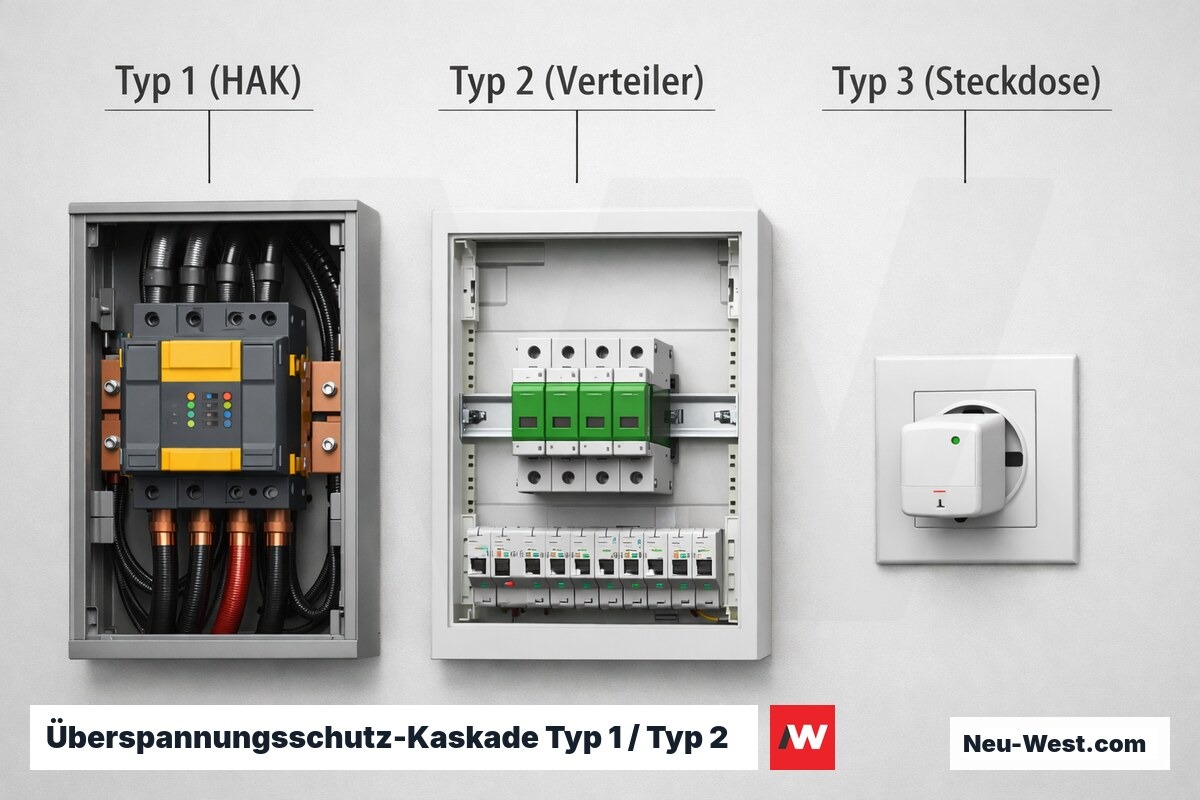

SPD Typ I an Hauseinführung, Typ II am Unterverteiler, Typ III gerätenah installieren; Hauptpotentialausgleich aller metallenen Installationen, Antennen- und Datenleitungen herstellen.
Abnahmeprüfung und Dokumentation
Erdungswiderstands- und Schleifenimpedanzmessung; Sichtprüfung aller Verbinder und Klemmstellen; Prüfprotokoll und Bestandsplan nach IEC 62305-3 Anhang E ausfertigen.
Fundamenterder: die unterschätzte Effizienz im Neubau
Der Fundamenterder nach DIN 18014 ist die effizienteste und kostengünstigste Erdungsform: Im Neubau wird ein Kupfer-Rundleiter ≥ 50 mm² — oder alternativ Bandstahl 30 × 3,5 mm, feuerverzinkt — direkt in die Stahlbetonbodenplatte einbetoniert. Erreichbare Erdungswiderstände liegen typischerweise unter 1 Ω, weit unterhalb des Zielwerts von 10 Ω für sonstige Erder.
Der entscheidende wirtschaftliche Vorteil: Der Erdungsleiter wird in einem Arbeitsgang mit der Bewehrung verlegt — kein separater Erdungsgraben, keine Fundamentnachbearbeitung. Gleichzeitig dient er als zentraler Anschlusspunkt für den Hauptpotentialausgleich sämtlicher metallener Gebäudeinstallationen.
DIN 18014 schreibt den Fundamenterder für Neubauten mit Stahlbetonsohlplatte vor. Wer ihn im Rohbau vergisst, zahlt später für Tiefenerder (typisch 500–1.500 EUR je Erdspieß, je nach Bodenwiderstand) und erhält trotzdem schlechtere Erdungswerte.
LPS-Klasse ermitteln: Gebäudetyp, Lage und Risikofaktoren
Welche Nutzung, Lage und Risikofaktoren beschreiben Ihr Gebäude am besten?
Was kostet Blitzschutzanlage einbauen?
Richtwerte netto (ohne MwSt.) für ein Einfamilienhaus 150–200 m² Grundfläche, Schutzklasse III, in Berlin. Neubau-Werte gelten bei paralleler Ausführung mit anderen Gewerken im Rohbau.
| Leistung | Preis-Spanne (Richtwert) |
|---|---|
| Leistungsposition | Neubau (Rohbau-Synergie) |
| Fundamenterder / Ringerder | 400–700 EUR |
| Fangeinrichtung Dach | 600–1.200 EUR |
| Ableitungsanlage (2–4 Ableiter) | 500–900 EUR |
| SPD-Kaskade Typ I+II + Potentialausgleich | 400–800 EUR |
| Abnahmeprüfung + Dokumentation | 250–450 EUR |
| Gesamt EFH ca. 150 m², SKL III | 2.150–4.050 EUR |
| Mehrfamilienhaus / Gewerbe (Schätzrahmen) | 5.000–15.000 EUR |
| Industriebau / Sonderbau SKL I | ab 15.000 EUR |
Richtwerte für Berlin/Brandenburg, projektabhängig — kostenloses Festpreis-Angebot anfragen.
Natürliche Komponenten: Wenn Stahlbeton und Metalldach die Fangeinrichtung ersetzen

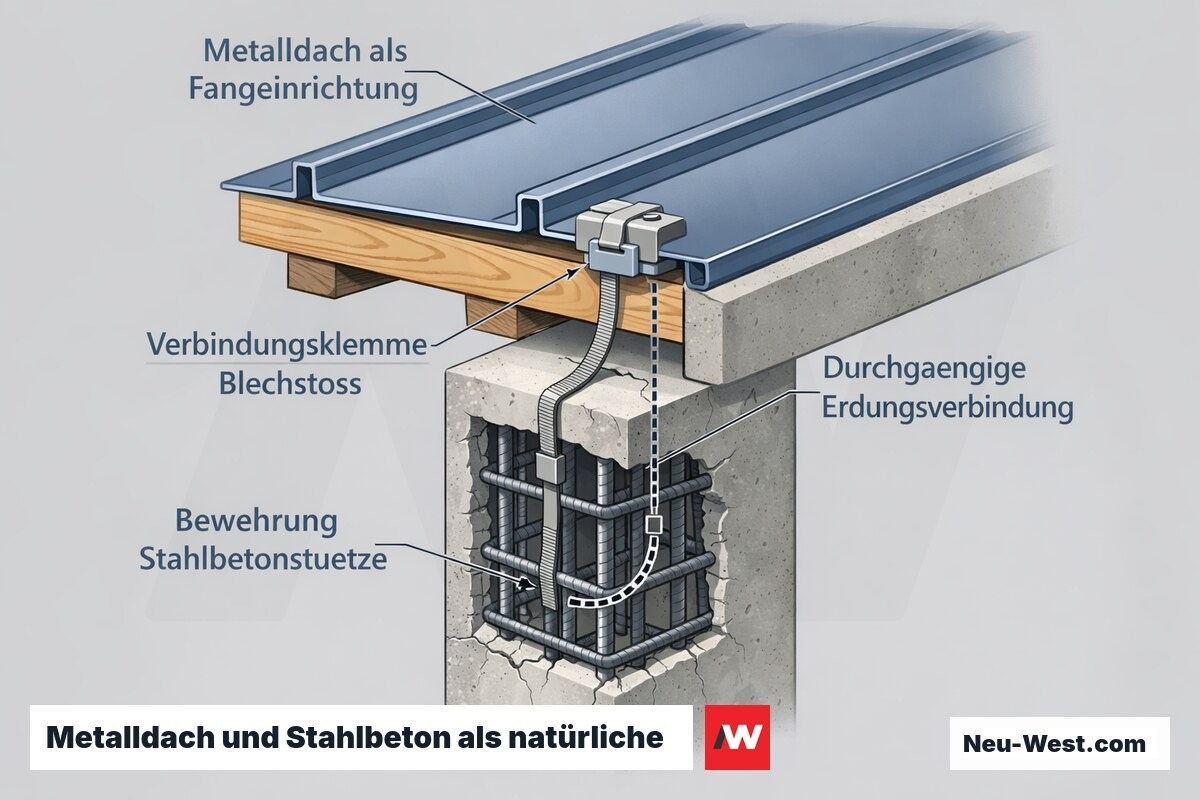

IEC 62305-3 erlaubt die Nutzung sogenannter 'natural components' (natürlicher Bestandteile): Stahlbeton-Bewehrungen gelten als natürliche Ableitungsanlage, sofern die elektrische Kontinuität durch Schweißverbindungen oder Klemmverbinder in Abständen von höchstens 1 m gesichert und ein Gesamtquerschnitt von mindestens 50 mm² je Ableitung nachgewiesen ist.
Ein Metalldach (Stahl ≥ 0,5 mm, Kupfer ≥ 0,5 mm, Aluminium ≥ 0,65 mm Blechdicke) fungiert als natürliche Fangeinrichtung. Bei Stahlblech ≥ 4 mm wird zusätzlich ausgeschlossen, dass der Blitz-Lichtbogen das Dach perforiert und auf darunter liegende brennbare Konstruktionen einwirkt.
In der Praxis werden natürliche Komponenten in Blitzschutzkonzepten systematisch untergenutzt, weil der Nachweis der elektrischen Kontinuität dokumentationsaufwändig ist. Bei Stahlbetonskelettbauten überwiegen die Kosteneinsparungen jedoch regelmäßig den Mehraufwand.
Technische Kennwerte nach Schutzklasse — IEC 62305-1/-3
| Parameter | Schutzklasse I |
|---|---|
| Fangwirkungsgrad E | 99 % |
| Rollkugelradius R | 20 m |
| Maschenweite (Netz) | 5 × 5 m |
| Schutzwinkel α (Mast h = 5 m) | 25° |
| Bemess.-Stoßstrom 1. Kurzblitz | 200 kA |
| Trennungsabstand-Koeff. k<sub>i</sub> | 0,08 |
| Typische Anwendung | Explosionsgef. Anlagen, Kliniken mit Lebenserhaltung |
Trennungsabstand s: Warum die 0,5-m-Faustregel oft trügt

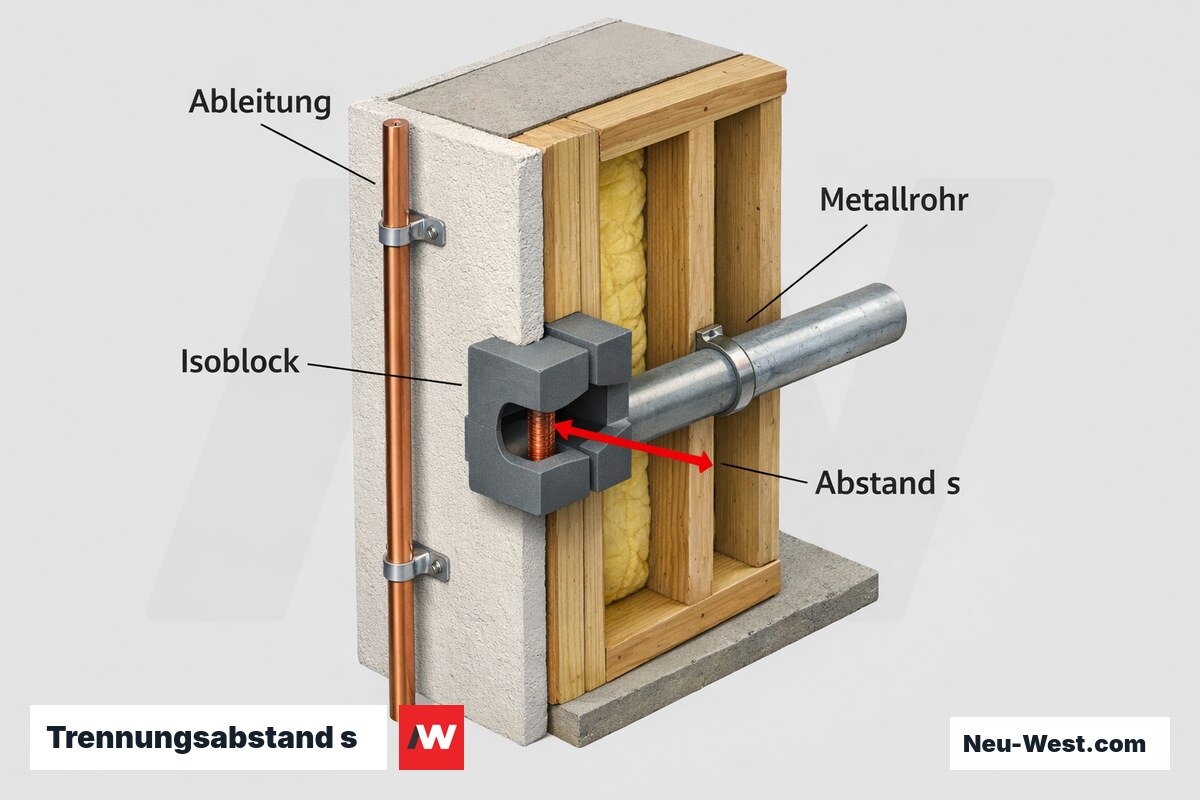

Der Trennungsabstand s verhindert gefährliche Funkenüberschläge (Sideflash) zwischen Ableitungsanlage und metallenen Gebäudeinstallationen. Die Berechnungsformel nach IEC 62305-3 lautet: s = ki × (kc / km) × l — wobei ki schutzklassenabhängig ist (0,08 für SKL I; 0,04 für SKL III/IV), km das Isoliermedium angibt (1,0 für Luft; 0,5 für Beton/Mauerwerk) und kc den Stromanteil in der jeweiligen Ableitung bezeichnet.
Die in der Praxis verbreitete pauschale Mindestdistanz von 0,5 m versagt bei langen Ableitungen und Schutzklasse I erheblich. Beispiel: SKL I, eine einzelne Ableitung (kc = 1,0), Ableitungslänge l = 15 m in Luft — Ergebnis: s = 0,08 × (1,0 / 1,0) × 15 = 1,2 m. Eine nicht berechnete Anlage erzeugt hier eine normwidrige und gefährliche Unterschreitung.
Lösungsmöglichkeit bei baulich bedingtem Unterschreiten: isolierte Ableitungsleiter (HVI-Kabel nach IEC 62305-3 Anhang C) oder galvanische Einbindung der betroffenen metallenen Bauteile in die Ableitungsanlage — beides dokumentations- und berechnungspflichtig.
Mengengerüst und Budgetschätzung Blitzschutzanlage
Geben Sie die Gebäudegrundfläche ein. Der Rechner ermittelt das Materialmengengerüst für Ableitleiter und Ringerder (Basis: Perimeterfaktor 0,75 lfd. m/m² Grundfläche, VA-Flachband 30×3,5 mm inkl. Verbinder, Prüfklemmen und Schutzrohrstrecken) sowie eine Kostenorientierung ab Leistungsphase 3. Nachrüstung liegt typisch 30–50 % über den genannten Neubaupreisen.
Unverbindlicher Richtwert – der genaue Preis hängt von Untergrund, Aufwand und Ausführung ab.

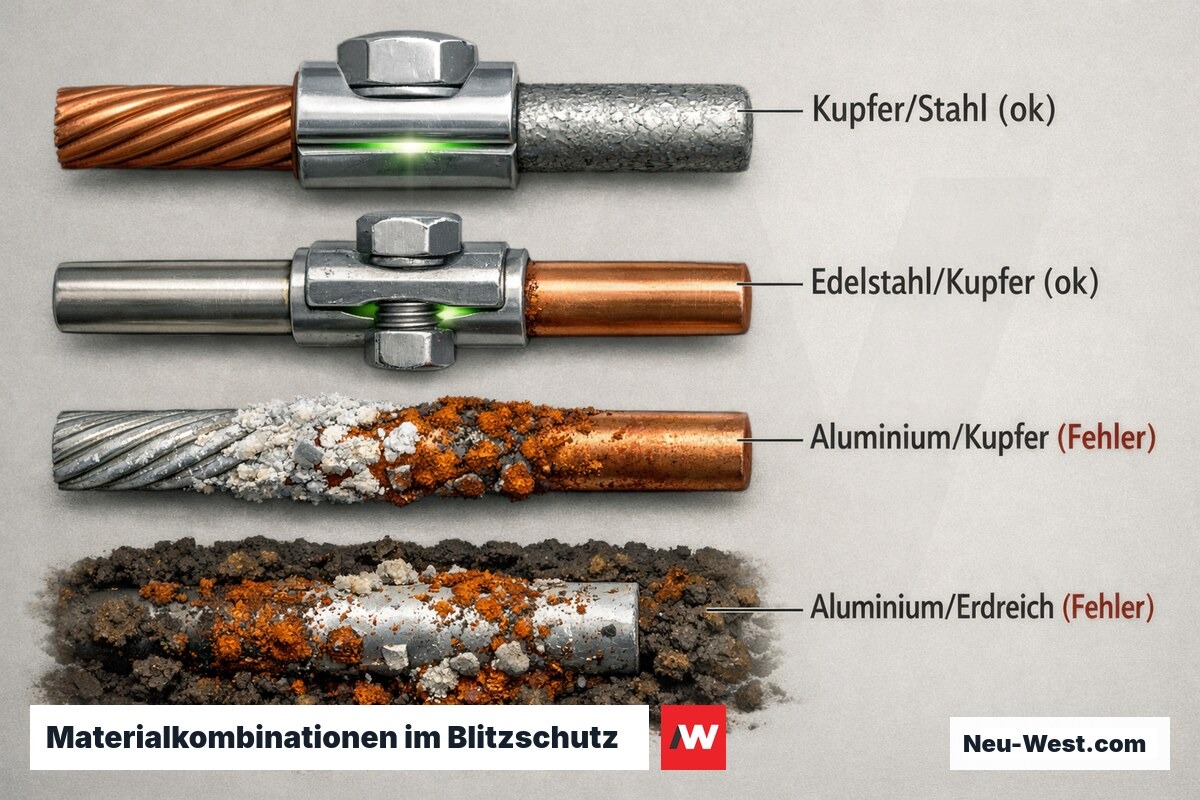

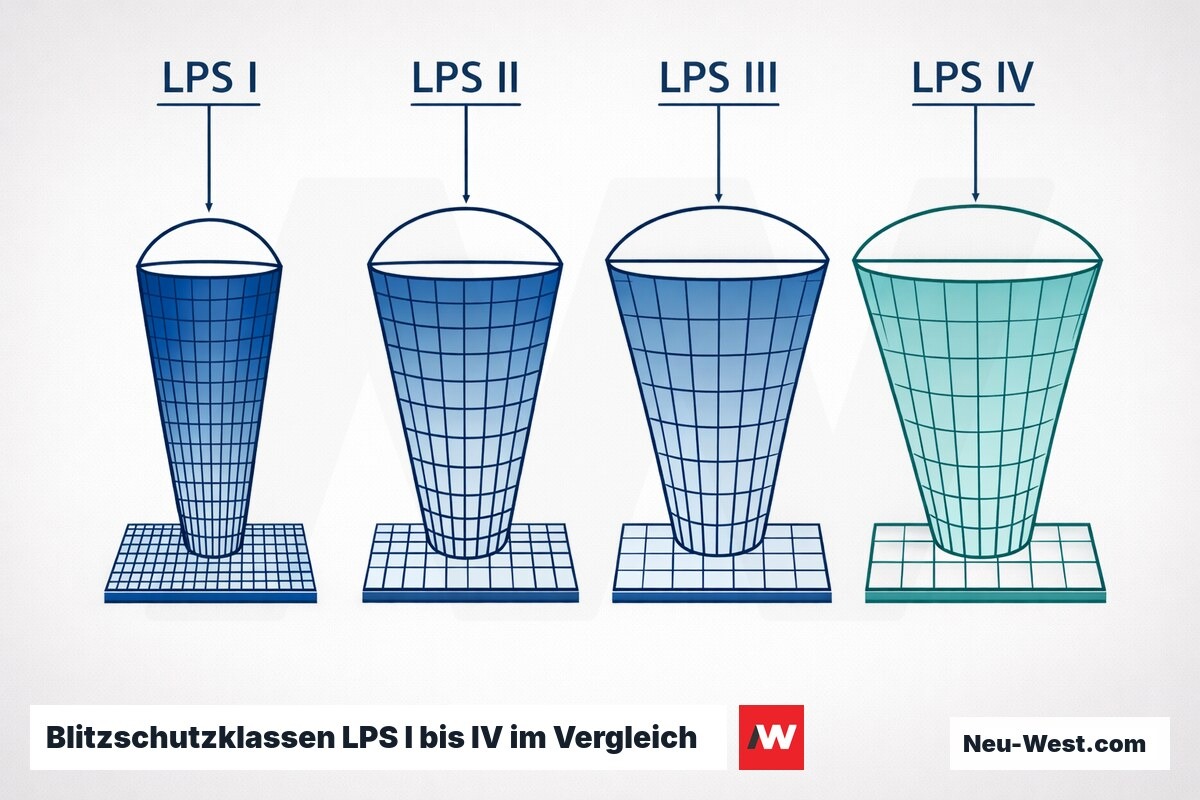

Schutzklassen I–IV: Wann welche Klasse?
Schutzklasse I (SKL I)
Pflicht bei Explosionsgefährdung (Tankstellen, Chemielager, Biogasanlagen), Kliniken mit lebenserhaltenden Systemen, Rechenzentren mit hohen Ausfallkosten. Rollkugelradius 20 m, Maschenweite 5 × 5 m, Fangwirkungsgrad 99 %. Höchster Installations- und Dokumentationsaufwand.
Schutzklasse II (SKL II)
Angezeigt für Schul- und Bürogebäude über 20 m Höhe, Beherbergungsbetriebe, Museen, Versammlungsstätten mit Panikrisiko. Rollkugelradius 30 m. Die Risikorechnung nach IEC 62305-2 ergibt für diese Nutzungsklassen in aller Regel SKL II.
Schutzklasse III (SKL III)
Standardklasse für Wohngebäude, Gewerbehallen und landwirtschaftliche Betriebe ohne Sonderrisiko. Rollkugelradius 45 m, Maschenweite 15 × 15 m. Gilt auch für Gebäude mit nachträglich installierten PV-Anlagen ohne erhöhtes Personenrisiko.
Schutzklasse IV (SKL IV)
Für Nebenanlagen, Garagen und Lagerschuppen ohne dauerhaften Personenaufenthalt. Rollkugelradius 60 m, Maschenweite 20 × 20 m, Fangwirkungsgrad 84 %. SKL IV ist keine ökonomische Einsparoption für risikorelevante Hauptgebäude — nur die Risikorechnung entscheidet.
PV-Anlage und Blitzschutz: Pflichten, die Planer häufig übersehen
Wird auf einem Bestandsgebäude mit äußerem Blitzschutzsystem eine PV-Anlage nachgerüstet, ist das bestehende Blitzschutzkonzept zwingend neu zu bewerten: DC-Kabelleitungen auf dem Dach öffnen neue Eintragskanäle für elektromagnetische Impulse (LEMP) und verschieben die Blitzschutzzonen-Grenzen (LPZ) nach IEC 62305-4.

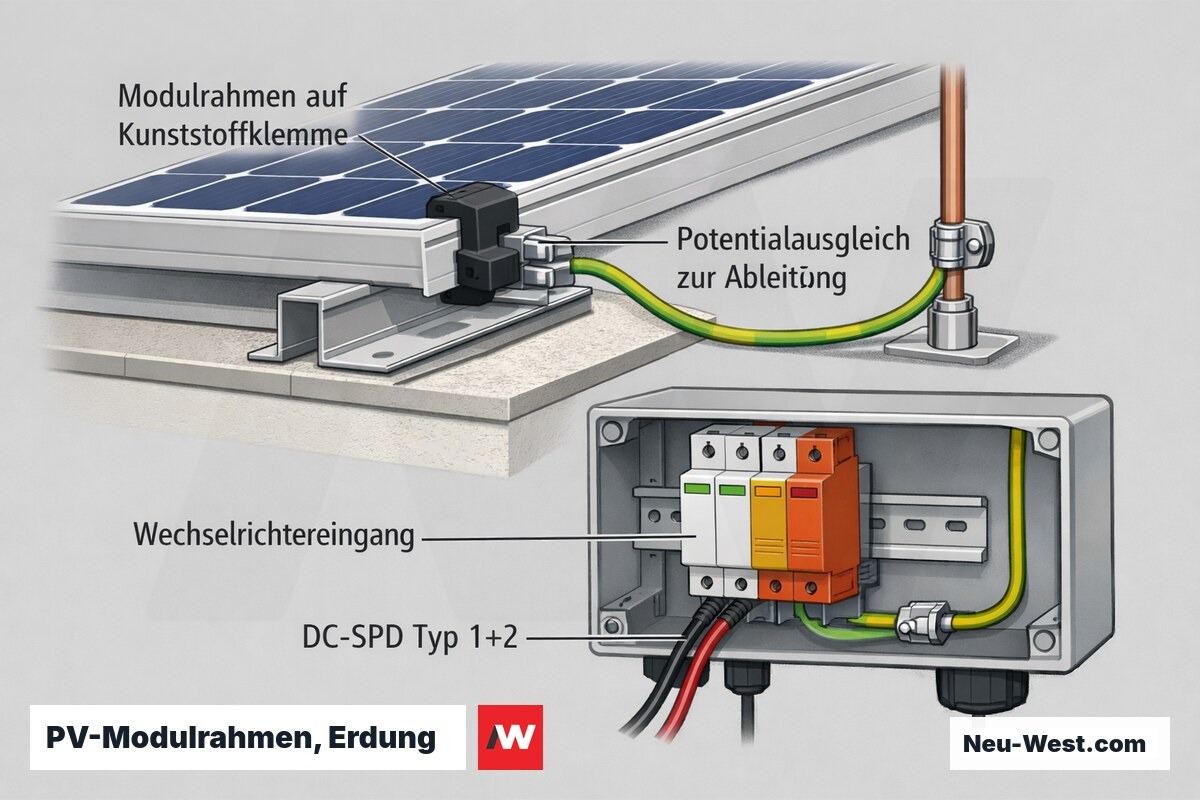

Metallrahmige PV-Module können als natürliche Fangeinrichtung angerechnet werden, wenn Rahmenmaterial und -dicke die Anforderungen der IEC 62305-3 erfüllen und eine niederimpedante Verbindung zur Ableitungsanlage besteht — in der Praxis fehlt diese Verbindung häufig, weil Modulrahmen auf Kunststoff-Klemmen montiert werden.
DC-seitige SPD-Kaskaden (Typ I+II) am Wechselrichtereingang sind nach IEC 62305-4 Pflicht; viele Wechselrichter-Hersteller fordern sie zusätzlich als Voraussetzung für die Herstellergewährleistung. Fehlen sie, ist die Gewährleistung bei Blitzschäden am Wechselrichter verwirkt.
Erdungswiderstand messen — nicht schätzen
Die häufigste Fehlerursache bei Nachrüstungen: Tiefenerder werden ohne Widerstandsmessung abgenommen. Lehmiger Boden kann bei Trockenheit auf > 100 Ω steigen — dann ist die Anlage normativ nicht funktionsfähig, obwohl sie optisch vollständig wirkt.
Trennungsabstand s rechnerisch nachweisen lassen
Bei Schutzklasse I und II sollte s für jede Ableitung berechnet werden — nicht pauschal 0,5 m annehmen. Das Berechnungsprotokoll gehört nach IEC 62305-3 in die Anlagendokumentation und ist im Versicherungsschadenfall relevant.
Blitzschutzpflicht aus dem Baurecht — nicht allein aus der Norm
IEC 62305-1 bis -4 sind anerkannte Regeln der Technik, keine öffentlich-rechtlichen Vorschriften. Die baurechtliche Pflicht ergibt sich aus Landesbauordnungen (z.B. § 40 BauO Berlin für Sonderbauten) und Versicherungsbedingungen.
Potentialausgleich nach Umbau prüfen
Nach Küchenumbau, Dachausbau oder Heizungserneuerung wird der Hauptpotentialausgleich selten nachgeführt. Neue Metallleitungen ohne Anschluss an die Hauptpotentialausgleichsschiene sind im Blitzfall Quellen für Sideflash und Schäden an Gebäudeinstallationen.
Innerer Blitzschutz ohne äußere Anlage: Ein oft übersehenes Pflichtfeld
IEC 62305-4 regelt den Schutz elektrischer und elektronischer Systeme (LPMS) unabhängig vom Vorhandensein eines äußeren Blitzschutzsystems. Bereits ohne Fangeinrichtung und Ableitung müssen empfindliche Geräte durch koordinierte SPD-Kaskaden (Typ I an der Hauseinführung, Typ II am Unterverteiler, Typ III gerätenah) gegen induktiv eingekoppelte Überspannungen abgesichert sein.
Der Schaden durch LEMP entsteht durch induktive Einkopplung in leitfähige Strukturen im Umfeld des Einschlagorts — weit jenseits des direkt betroffenen Gebäudes. Gebäude ohne koordinierte SPD-Kaskade oder mit degradierten MOV-Varistoren (verlieren nach 5–15 Jahren ohne sichtbaren Defekt an Schutzfunktion) sind gegen diese häufigste Form des Blitzfolgeschadens schutzlos.
Besonders kritisch: Datenleitungen (Netzwerk, Telefonie, Satellitenanlage) sind nach IEC 62305-4 eigene Eintragskanäle und erfordern separate SPD je Leitung — ein Punkt, der bei Leitungsnachrüstungen durch Standardinstallateure regelmäßig übergangen wird.
Neubau vs. Nachrüstung: Planungsentscheidung mit Kostenhebel
| Kriterium | Neubau (Rohbau) | Nachrüstung Bestand |
|---|---|---|
| Erdungsanlage | Fundamenterder in Bodenplatte, < 1 Ω erreichbar | Tiefenerder nötig, Bodenwiderstand variabel |
| Ableitungsführung | Im Putz oder Beton verdeckt verlegbar | Aufputz oder Fassadenfräsung erforderlich |
| Synergien mit Gewerken | Hoch — Bewehrung, Erdarbeiten parallel | Keine — Blitzschutz als Einzelleistung |
| Richtwert Gesamtkosten EFH | 2.000–4.000 EUR | 4.000–9.000 EUR |
| Ausführungsdauer | 1–2 Tage verteilt über Rohbau | 2–3 Tage am Fertiggebäude |
| Optik / Sichtbarkeit | Keine sichtbaren Leitungen | Ableitungen außen sichtbar (oder HVI-Kabel nötig) |
| Trennungsabstand | Planbar eingehalten | Oft nur mit HVI-Kabel lösbar |
Blitzschutz im Rohbau vs. Nachrüstung: Kostenmatrix für die Planungsphase

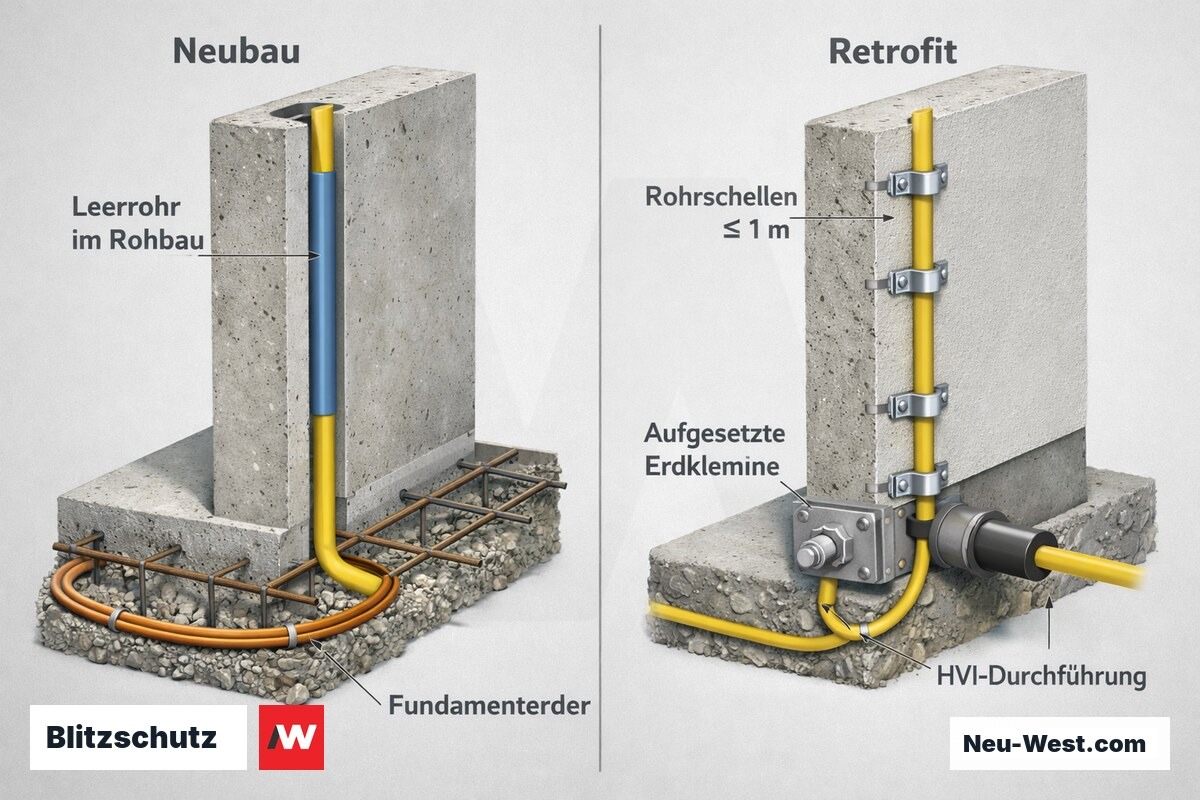

Der wirtschaftlich entscheidende Moment ist der Rohbau: Fundamenterder, verdeckte Ableitungsleitungen und Potentialausgleichsanschlüsse lassen sich parallel zu Bewehrung, Estrich und Elektrorohinstallation in einem Arbeitsgang realisieren — ohne Mehraufwand für Wandschlitze, Fassadenhalter oder separate Erdungsgruben.
Die Nachrüstung erzwingt Sonderleistungen: Dübel und Rohrschellen im Rasterabstand ≤ 1 m, aufgesetzte Erdanschluss-Klemmstellen, ggf. thermische Isolierung von HVI-Kabeln in Wanddurchführungen. Diese Einzelleistungen summieren sich zum Kostenfaktor 2,5–3,0× gegenüber dem Neubau — nicht vermeidbar, weil die konstruktiven Synergien fehlen.
Für Bauherren, die einen Blitzschutz erst nach Fertigstellung beauftragen: Die Vorhaltung von Leerrohren und Erdungsanschlüssen im Rohbau kostet wenige Hundert Euro und vermeidet den späteren Kostensprung — selbst wenn die endgültige Entscheidung für den Blitzschutz erst nach Einzug fällt.
Wichtige Begriffe rund um Blitzschutzanlage einbauen
Fundamenterder
Trennungsabstand s
Rollkugelverfahren
SPD (Surge Protective Device)
LEMP (Lightning Electromagnetic Pulse)
LPZ (Lightning Protection Zone)
HVI-Kabel
Natürliche Komponente
Denkmalschutz und Blitzschutz: Unsichtbar schützen ohne Normkompromisse
Denkmalgeschützte Gebäude stehen vor dem Zielkonflikt zwischen normkonformer Installation (IEC 62305-3) und der Pflicht zur Substanzschonung sowie Wahrung des historischen Erscheinungsbilds. Bewährte Lösung für Ableitungsleiter: Flachbandleiter aus Kupfer (0,75 mm × 50 mm) in Fassadenfarbe pigmentiert oder Edelstahl-Runddraht (Ø 8 mm) diskret in Lagerfugen von Natursteinmauerwerk verlegt — beides normgerecht nach IEC 62305-3 Tabelle 8.

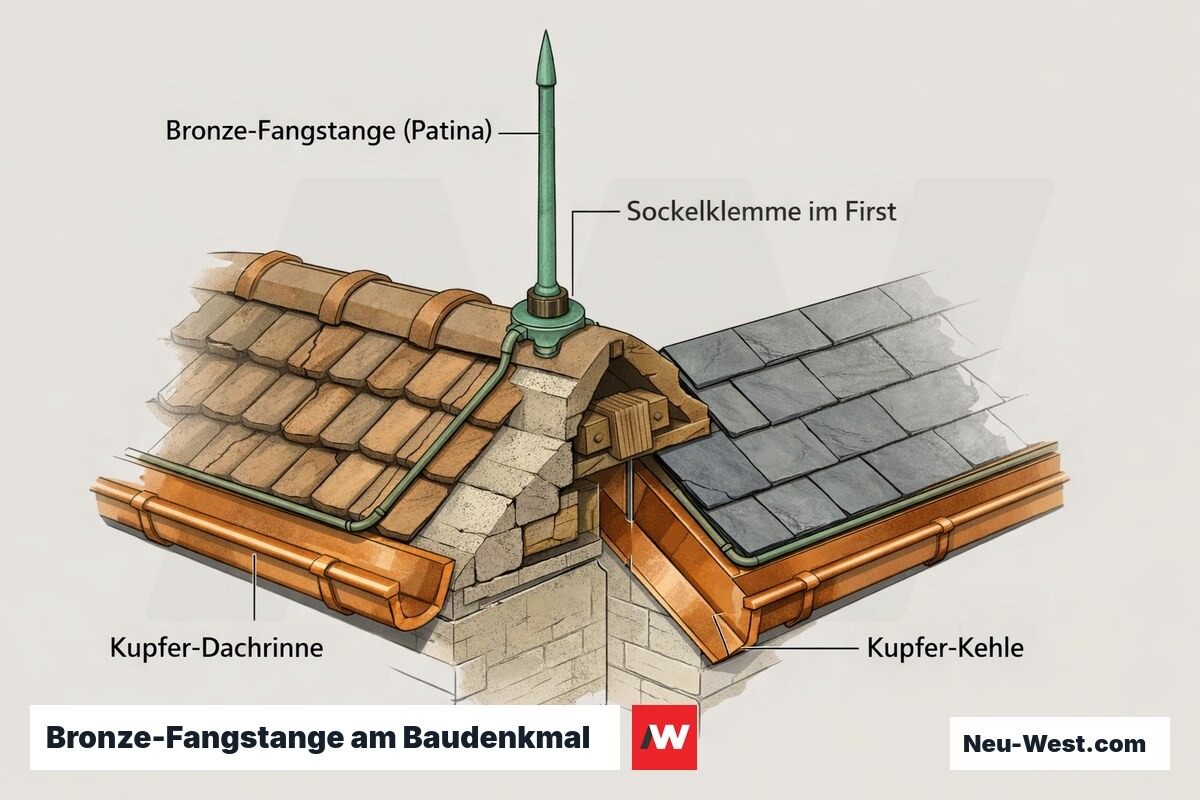

Für Fangstangen auf historischen Dächern sind Bronze-Ausführungen mit natürlicher Patina-Oberfläche in Längen und Querschnitten ≥ 50 mm² erhältlich, die sich optisch in historisches Ziegelwerk und Schiefer einfügen. Kupfer-Dachrinnen und -kehlen können als natürliche Fangeinrichtung angerechnet werden, wenn Querschnitt und Blechdicke die Normmindestwerte erfüllen.
Jede Leitungsführung und Materialwahl am Denkmal bedarf der schriftlichen Abstimmung mit der zuständigen Denkmalschutzbehörde; das Ergebnis ist als Beiblatt im Blitzschutzkonzept zu dokumentieren. Eigenmächtige Anbringung ohne Genehmigung kann zu Rückbaupflichten führen — unabhängig davon, ob die Ausführung normkonform ist.
Die häufigste Fehlinvestition beim Blitzschutz ist nicht die fehlende Außenanlage — sondern das vergessene innere Schutzsystem. Der weit überwiegende Teil aller blitzbedingten Elektronikschäden entsteht durch induktive Einkopplung (LEMP), nicht durch den direkten Einschlag. Eine vollständige SPD-Kaskade schützt auch Gebäude, die statistisch nie direkt getroffen werden.
Planungsgrundsatz nach IEC 62305-4 / Elektrofachplanung Blitzschutz
