Netzwerk- & LAN-Kabel verlegen lassen in Berlin — Cat 6A bis Cat 8, normgerecht gemessen

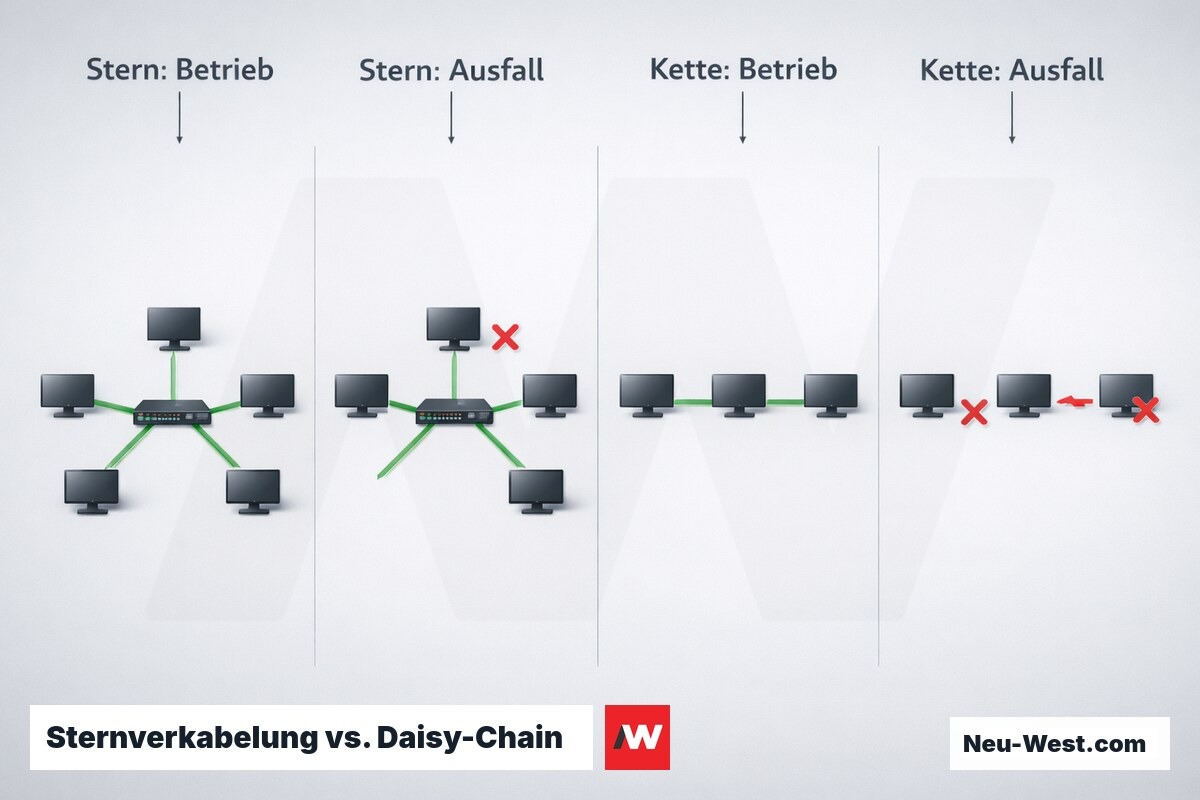

Strukturierte Gebäudeverkabelung beginnt mit einer Entscheidung, die sich nach dem Einputzen nicht mehr korrigieren lässt: Kabelkategorie, Schirmtyp und Trassierung legen fest, ob das Datennetz in zehn Jahren noch 10-Gigabit-Ethernet auf der vollen Segmentlänge unterstützt. Die Norm ISO/IEC 11801 (Anwendungsneutrale Kommunikationsverkabelung in Gebäuden) regelt, welche Übertragungsklassen welche Kabelkategorien erfordern und wo die Permanentlink-Grenze von 90 m ansetzt.
Jede verlegte Strecke wird als Permanentlink — das Festkabel ohne Patchkabel, max. 90 m — mit einem kalibrierten Feldmessgerät nach IEC 61935-1 abgenommen. Das Messprotokoll weist Übertragungsklasse, NEXT, PSACR-F und Delay Skew je Strecke aus und ist Voraussetzung für die Systemgarantie des Kabellieferanten.
Was umfasst das Verlegen von Netzwerk- & LAN-Kabeln?
- Kabelweg-Planung mit Abstandsrechnung zu 230-V-Leitungen nach EN 50174-2 (≥ 200 mm bei ungeschirmt/ungeschirmt, ≥ 50 mm bei beidseitiger Metallkanal-Abschirmung)
- Kabelverlegung in Leerrohren ≥ DN 25, Kabelkanälen oder Gitterrinnen — Biegeradius ≥ 4× Außendurchmesser (bei Cat 6A typisch ≥ 32 mm), Zugkraftbegrenzung beim Einzug
- Auflegearbeiten an RJ-45-Keystones und Patchpanels mit LSA-Plus-Technik, einheitliche Pinbelegung T568B oder T568A projekt-weit festgelegt
- Permanentlink-Messung jeder Strecke mit kalibriertem Gerät nach IEC 61935-1 — Klasse EA (Cat 6A) oder FA (Cat 7A) — Messprotokoll als PDF-Übergabe

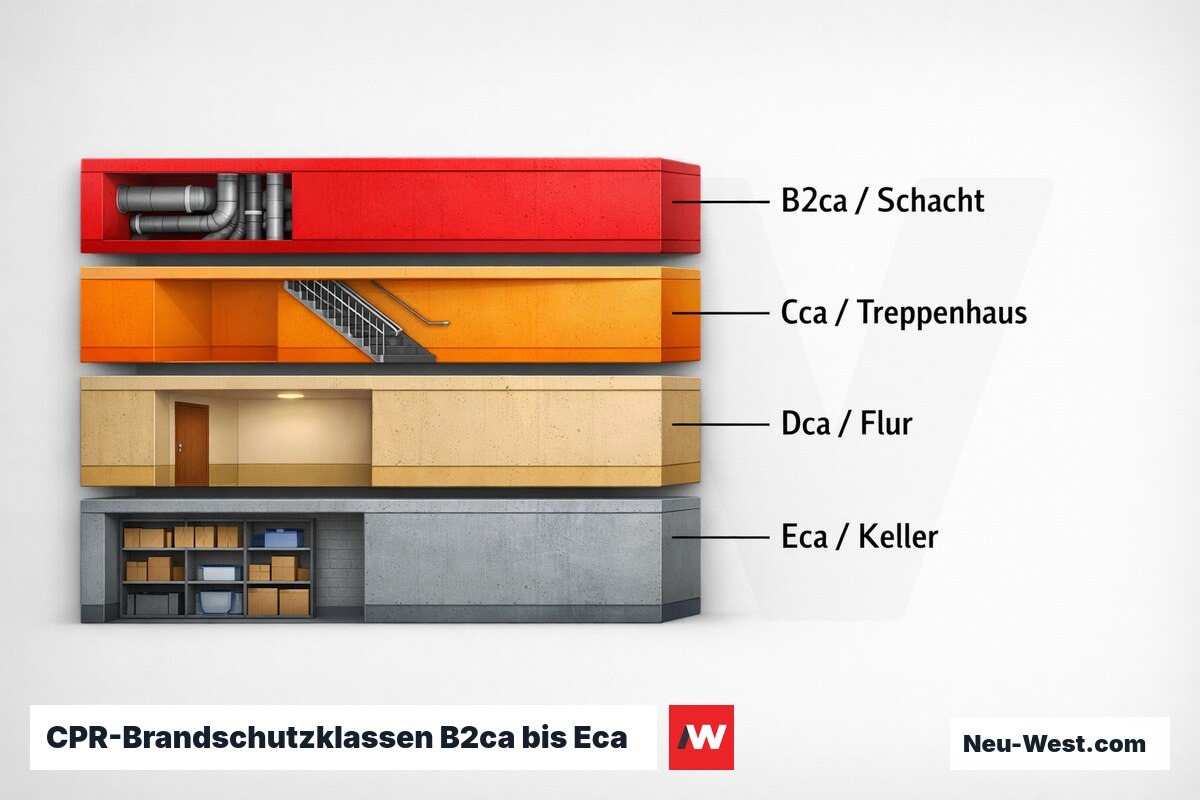

- Brandschutzabdichtung von Kabeldurchführungen durch klassifizierte F30-/F90-Abschlüsse nach MLAR — CPR-Brandklasse der Kabelummantelung (Eca/Dca/Cca) dokumentiert
- Vollständige Übergabedokumentation: Trassenpläne, Steckerbelegungsplan, Messprotokolle aller Permanentlinks und Materialnachweis (Hersteller, Kategorie, Charge)

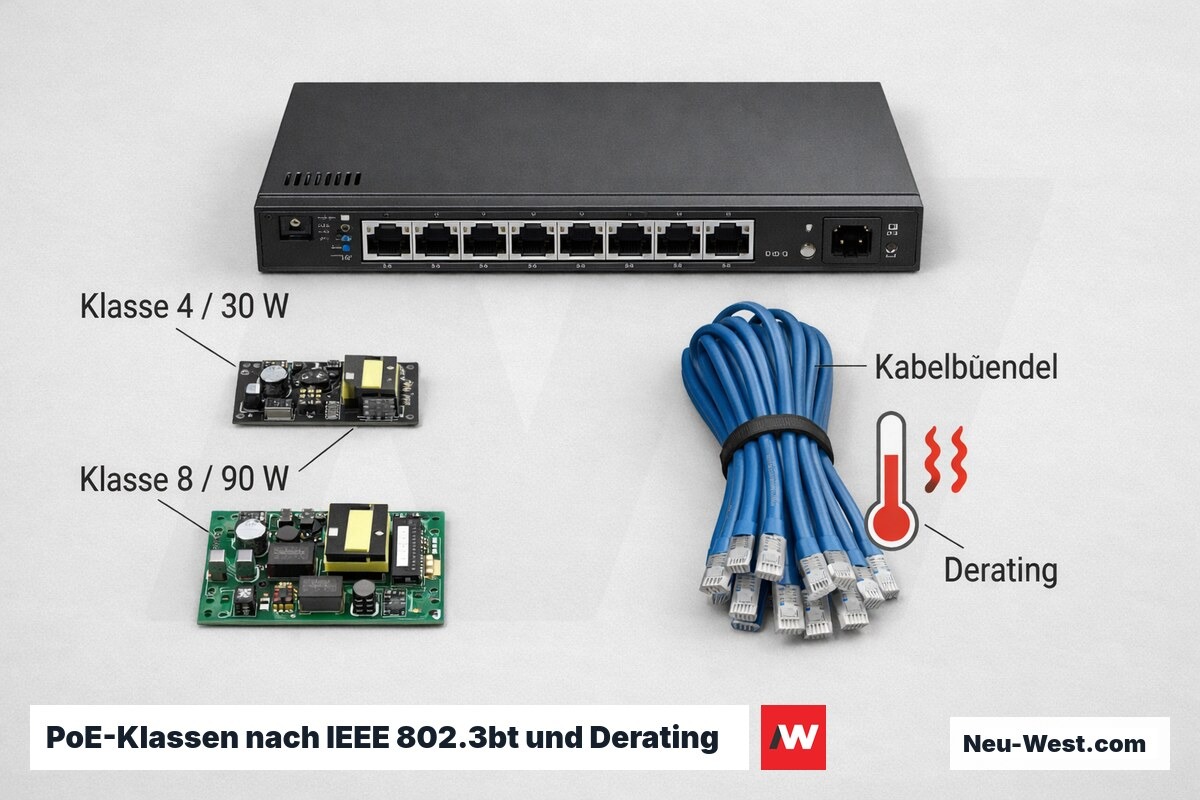

Für Neubauten und Kernsanierungen gilt Cat 6A (Class EA, 500 MHz) als Mindeststandard: Es unterstützt 10GBase-T auf der vollen 90-m-Permanentlinklänge und hält ausreichend Reserve für PoE++-Anwendungen bis 90 W (IEEE 802.3bt). Die Wahl zwischen U/FTP (Folienschirm je Paar, kein Gesamtschirm) und F/FTP (Paarschirm plus Gesamtschirm über alle Paare) hängt nicht vom Preis, sondern von der Alien-Crosstalk-Situation der Trasse und der Güte des Potenzialausgleichs im Gebäude ab.

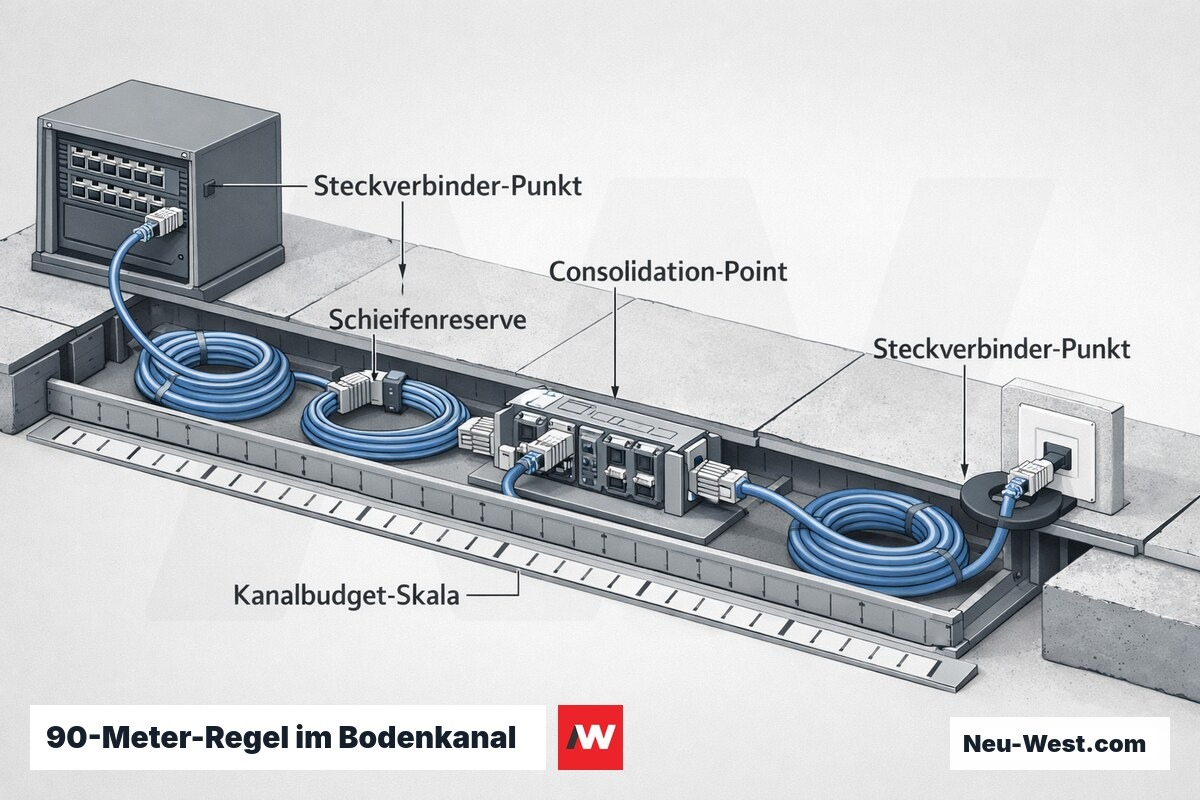

Permanent Link und Channel: die 90-Meter-Regel korrekt anwenden
ISO/IEC 11801 und EN 50173-1 unterscheiden strikt zwischen Permanent Link (fest verlegte Strecke vom Patchfeld bis zur Anschlussdose) und Channel (Permanent Link plus Patchkabel beiderseits). Der Permanent Link darf maximal 90 m betragen; die restlichen 10 m des 100-m-Budgets sind für die Patchkabel an beiden Enden vorgesehen.
Jeder zusätzliche Consolidation Point kostet nach dem 4-Connector-Modell rund 3 m Kanalbudget, weil jeder Steckverbinder eine definierte Dämpfung und NEXT-Verschlechterung einbringt. Schleifenreserven im Bodenkanal oder an Kabeldurchführungen addieren sich schnell auf 1–2 m je Abzweig — und bringen eine rechnerisch knappe 88-m-Planung unbemerkt über die Normgrenze.

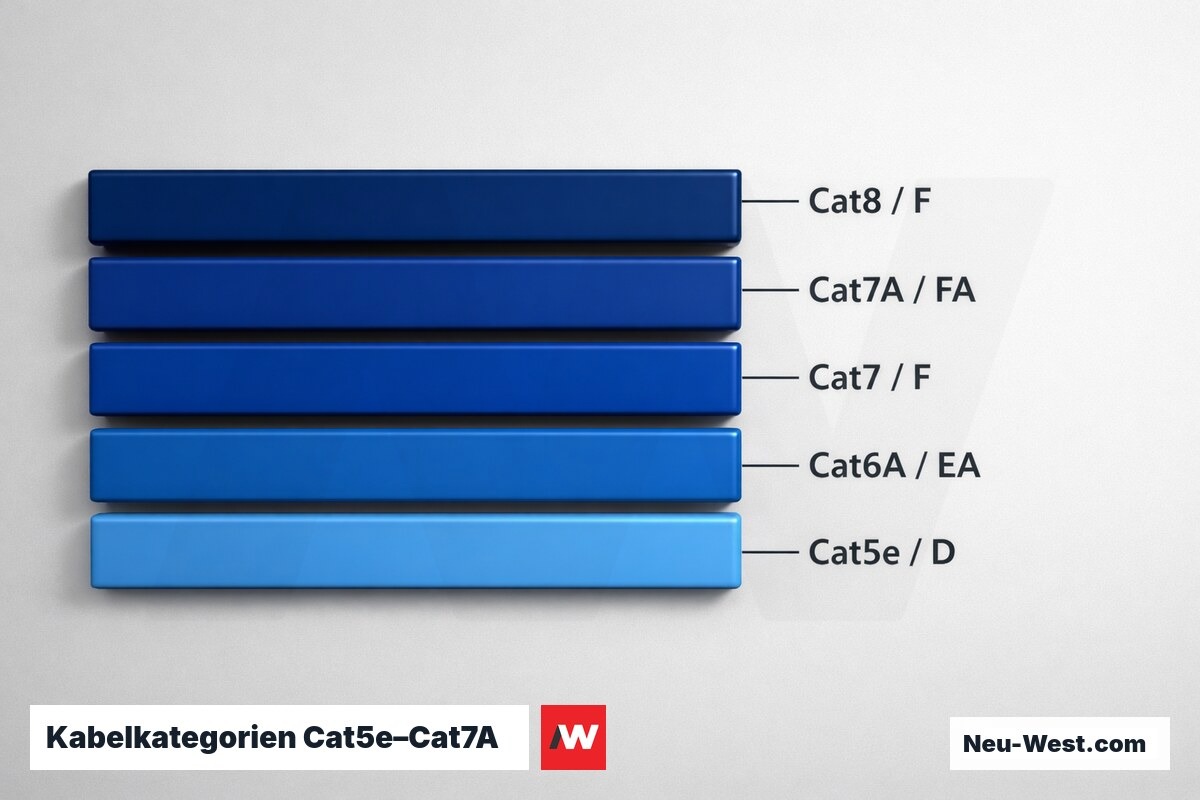

Kabelkategorien und Kanalklassen im Überblick
| Kategorie | Bandbreite | Max. Datenrate | Kanalklasse | Steckverbinder |
|---|---|---|---|---|
| Cat 5e | 100 MHz | 1 Gbit/s | D | RJ-45 |
| Cat 6 | 250 MHz | 1 Gbit/s (10G bis ~55 m) | E | RJ-45 |
| Cat 6A | 500 MHz | 10 Gbit/s / 100 m | EA | RJ-45 |
| Cat 7 | 600 MHz | 10 Gbit/s | F | GG45 / TERA / RJ-45 (hersteller-abh.) |
| Cat 7A | 1 000 MHz | 10 Gbit/s | FA | GG45 / TERA |
| Cat 8.1 | 2 000 MHz | 25–40 Gbit/s | I | RJ-45 (max. 30 m) |
Biegeradius und Zugkraft: unsichtbare Installationsschäden und ihre Spätfolgen
Für Cat 7A-Kabel mit typisch 8,5 mm Außendurchmesser schreibt der Hersteller beim Einziehen einen Mindest-Biegeradius von 8× Ø vor — das entspricht 68 mm. Wird dieser Wert an Rohrumlenkungen oder Leerrohreinläufen unterschritten, deformiert das innere Schirmgeflecht dauerhaft und verschlechtert die NEXT-Werte des gesamten Links irreversibel.
Die zulässige Zugkraft liegt bei Cat-6-Kabeln bei ca. 110 N, bei Cat-7A bei ca. 220 N. Überschreitungen erzeugen Mikrorisse im Dielektrikum, die äußerlich nicht sichtbar sind und erst bei der Zertifizierungsmessung als erhöhter Return Loss oder NEXT-Abweichungen auffallen — zu diesem Zeitpunkt ist eine Nacharbeit nur durch vollständige Neuverlegung möglich.
Kabelmengenkalkulator: Laufmeter & Kosten
Geben Sie die Anzahl der geplanten Anschlussdosen ein. Der Kalkulator ermittelt den Kabelbedarf (Cat. 6A, inkl. 17 % Trassenreserve) sowie eine Basisschätzung für Kabelzug, Terminierung und Dosenmontage in Berlin — ohne Patchpanels, Netzwerkschrank oder Messprotokoll.
Unverbindlicher Richtwert – der genaue Preis hängt von Untergrund, Aufwand und Ausführung ab.
Physikalische Installationsparameter: Cat 7A (Kanalklasse FA)
| Außendurchmesser | ~8,5 mm (herstellerabhängig) |
|---|---|
| Leiterquerschnitt | AWG 23 (0,57 mm²) |
| Schirmaufbau | S/FTP: Folienpaare + Gesamtgeflechtschirm |
| Max. Zugkraft Installation | ca. 220 N |
| Min. Biegeradius Verlegung | 8× Ø ≈ 68 mm |
| Min. Biegeradius Dauerbetrieb | 4× Ø ≈ 34 mm |
| Frequenzbereich | 1–1 000 MHz (Klasse FA) |
| Max. Betriebstemperatur | +60 °C (Standardausführung) |
| Flammwidrigkeit | IEC 60332-1-2 (Standard); LSZH-Ausführung optional |
Übersprechen: das schwächste Glied limitiert die gesamte Kanalklasse
NEXT (Near End Crosstalk) beschreibt die induktive und kapazitive Kopplung zwischen benachbarten Adernpaaren am sendenahen Ende. Der erreichbare NEXT-Wert des Kanals wird durch das schwächste Element bestimmt — typisch die Anschlussdose, nicht das Kabel. Eine nachlässig aufgezwickte LSA-Dose kann ein Cat-7-Kabel auf Klasse-E-Niveau degradieren, ohne dass das Kabel selbst defekt wäre.

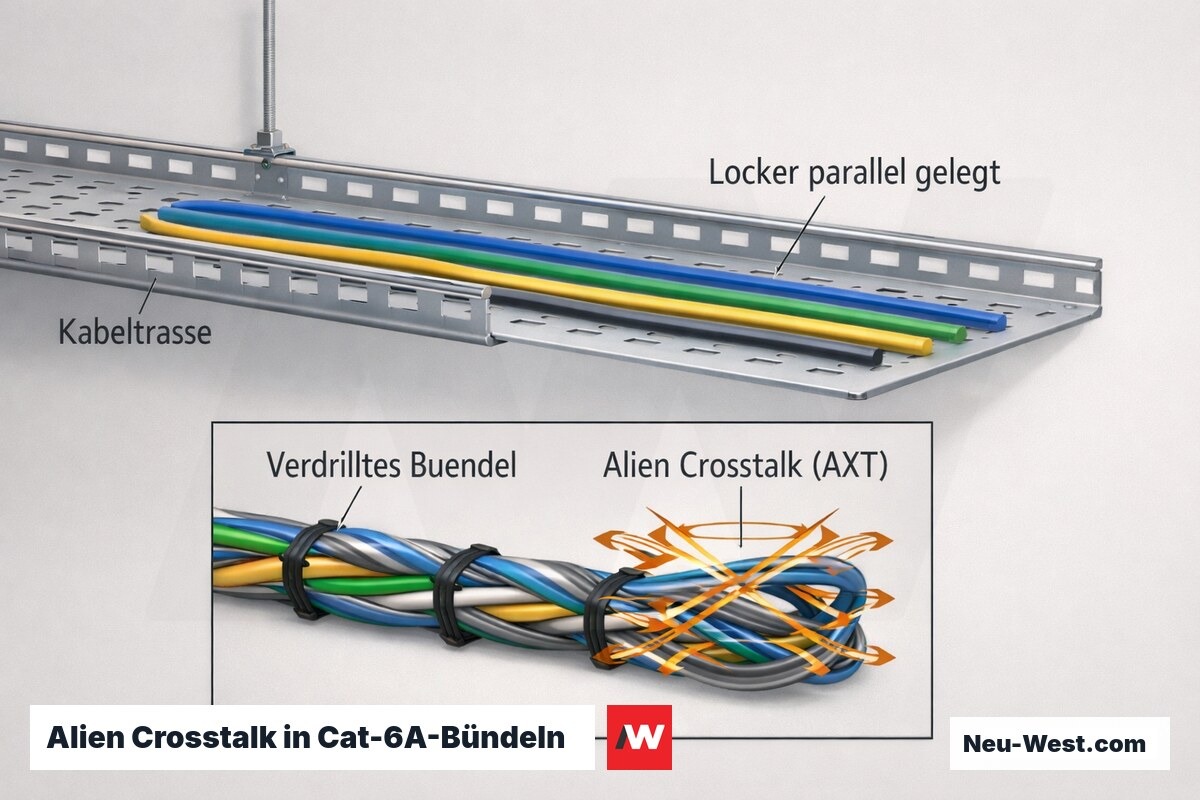

Ab 10GBASE-T spielt zusätzlich Alien Crosstalk (AXT) zwischen parallel liegenden Kabeln verschiedener Links eine Rolle. Bei Bündelinstallationen über längere Trassenabschnitte empfehlen die Kabellieferanten, Cat-6A-Kabel nicht zu verdrillen, sondern locker parallel zu legen — verdrehte Bündel erhöhen die gegenseitige Kopplung und können die AXT-Grenzwerte überschreiten.
Installationsvarianten: welcher Verlegeweg wann sinnvoll ist
Unterputz-Leerrohr im Neubau
Leerrohre werden vor Estrich und Putz verlegt. Bietet vollständig unsichtbare Installation und beste Nachrüstbarkeit. Voraussetzung: DN-20-Rohre müssen vor Estricheinbau gesichert und mit Stopfen verschlossen sein.
Nachträgliches Leerrohr im Bestand
Putzschlitz mit eingelegtem Rohr oder Kernbohrungen durch Wände. Biegeradien an Richtungsänderungen erfordern Bogen-Fittings; enge Schlitze sind häufige Ursache für Zugkraftüberschreitung beim Einzug.
Aufputz-Kabelkanal
Aluminium- oder Kunststoff-Trunking an Wand oder Decke. Schnell verfügbar und erweiterbar, aber sichtbar. Geeignet für Bürobau, Serverräume und Nachrüstprojekte ohne Stemmarbeiten.
Hohlraumboden-System
Kabelführung im Doppelboden, verbreitet im Büro- und Gewerbebau. Zugpunkte und Reserveschleifen müssen geplant werden; Brandabschnittsübergänge erfordern normkonforme Schotts.

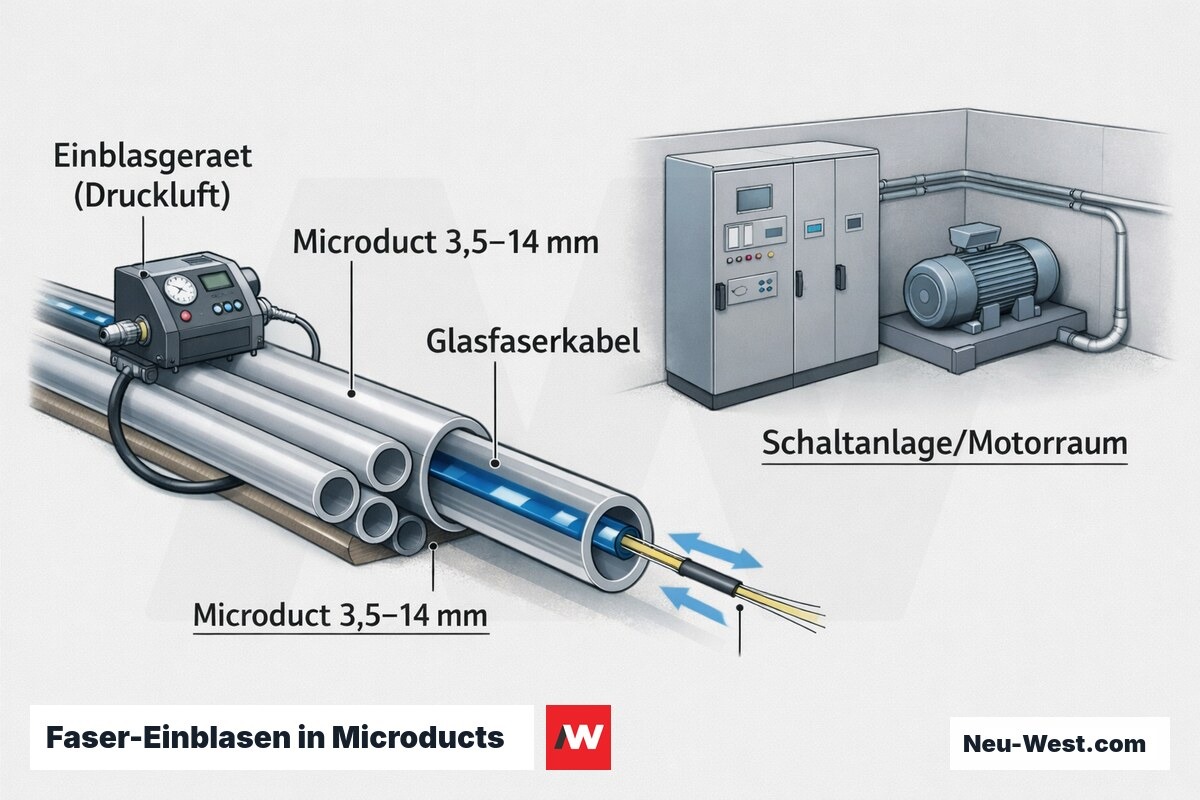

Microduct (Glasfaser)
Kleinstleerrohre (Innen-Ø 3,5–14 mm) für Glasfaserkabel; das Kabel wird pneumatisch eingeblasen statt eingezogen. Deutlich geringere Zugkräfte, kein Schirmerdungsproblem, späterer Kabelwechsel ohne Demontage möglich.

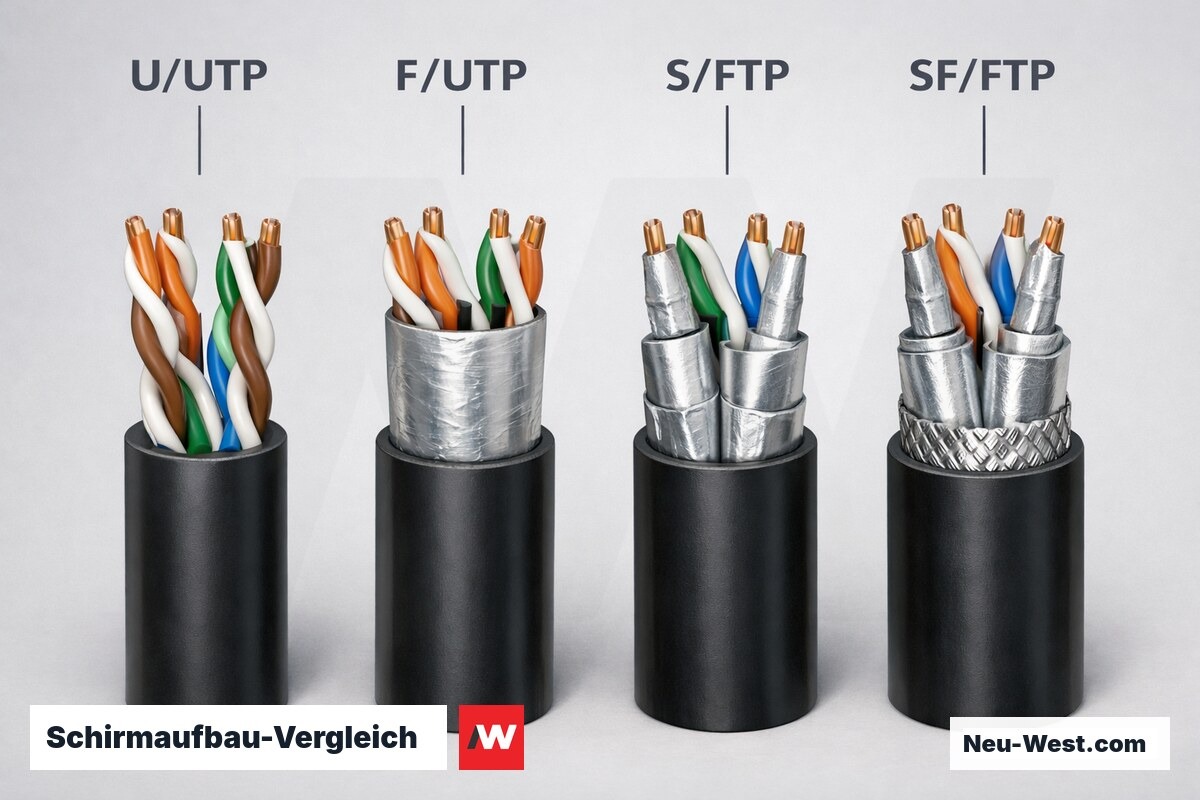

Schirmerdung: Erdschleifen als häufige Fehlerquelle bei S/FTP-Installationen
Bei geschirmten Kabeln (S/FTP, F/FTP) muss der Gesamtschirm beidseitig geerdet werden — nur dann wirkt er als Faradayscher Käfig. Liegen die PE-Potenziale beider Endpunkte auch nur wenige Millivolt auseinander, fließt ein niederfrequenter Ausgleichsstrom über den Schirm und koppelt als HF-Störung auf alle Adernpaare — messbar als erhöhter Rauschpegel auf dem Link.
Die normkonforme Lösung ist eine gemeinsame Referenzpotenzialschiene (REPM) nach EN 50310, an der alle Schirmleiter desselben Verteilers zusammengeführt werden. Alternativ kann die Erdung auf Endgeräteseite kapazitiv erfolgen (Kondensator zwischen Schirm und PE): Das unterdrückt Niederfrequenz-Ausgleichsströme, lässt aber die HF-Schirmwirkung intakt. Typischer Montagefehler: Schirm über das Modulgehäuse geerdet, das Gehäuse jedoch nicht mit PE verbunden.
Kabelkategorie & Schirmprinzip nach Anwendungsfall
Welcher Anwendungsfall liegt vor?
Installationsablauf: Phasen einer strukturierten LAN-Verkabelung
Trassenplanung und Aufmaß
Begehung, Steckpunktzahl und Kabellängen festlegen; Leerrohrquerschnitte nach Füllgradformel berechnen; Kollision mit Heizungs-, Lüftungs- und Starkstromtrassen klären.
Leerrohrverlegung
Rohre einlegen, Bogen-Fittings setzen, Einzugsdraht vorverlegen. Im Neubau: vor Estricheinbau abgeschlossen; Rohrenden mit Stopfen sichern und beschriften.
Kabeleinzug
Einzug mit Einziehhilfe oder Kabelblase; Zugkraft am Einzugswerkzeug überwachen. Kabel vor dem Einzug dauerhaft kennzeichnen — eine nachträgliche Beschriftung im verlegten Zustand ist nicht möglich.
Konfektionierung und Modulmontage
Kabel abisolieren, paarweise aufzwicken (LSA oder Keystone-Modul); Schirmkontakt an Dose und Patchfeld herstellen. Auflegesequenz T568A oder T568B festlegen und durchgängig einhalten.
Zertifizierungsmessung
Jeden Permanent Link mit kalibriertem Messgerät (Level III Accuracy nach IEC 61935-1) auf alle ISO/IEC-11801-Parameter testen. Normverstöße direkt vor Ort beheben — typisch Nacharbeiten am Auflegesegment.
Dokumentation und Übergabe
Kabelbuch erstellen (ID, Typ, Länge, Endpunkte), Mess-PDFs aller Links beilegen, Schaltplan für Patchfeld und freie Leerrohre übergeben.

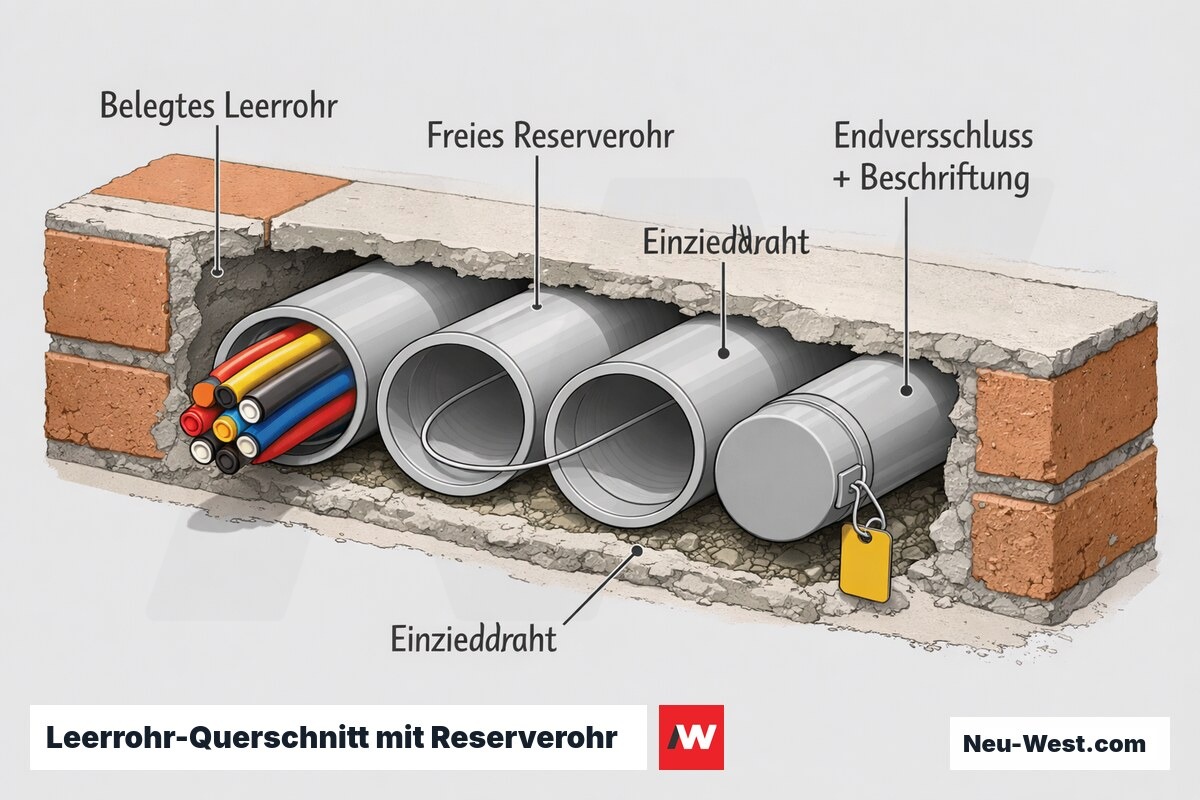

Leerrohrplanung: Füllgrad und Reservekapazität für künftige Nachrüstung
Nach EN 50174-2 darf der Querschnittsfüllgrad in Kabelschutzrohren bei mehreren Kabeln 40 % der nutzbaren Rohrinnenfläche nicht überschreiten. Ein DN-20-Rohr (Innen-Ø ~16 mm, nutzbare Fläche ca. 200 mm²) fasst damit maximal zwei Cat-7A-Kabel mit je ~57 mm² Querschnittsfläche — eine Auslegung, die in der Praxis regelmäßig zu eng geplant wird.
Mindestens ein freies Reserverohr je Versorgungsweg sollte bei jeder Neuinstallation mitgeführt werden. Die Mehrkosten bei der Erstverlegung (ca. 0,80–1,50 EUR/m) stehen einem Vielfachen für nachträgliche Schlitz- und Stemmarbeiten (15–40 EUR/m) gegenüber. Enden freier Rohre müssen verschlossen, beschriftet und im Übergabedokument vermerkt sein.
Was kostet Netzwerk- & LAN-Kabel verlegen?
Richtwerte für die Region Berlin, netto. Abhängig von Kabelkategorie, Verlegebedingungen (Neubau/Bestand, Unterputz/Aufputz) und Projektumfang.
| Leistung | Preis-Spanne (Richtwert) |
|---|---|
| Kabel verlegen im Leerrohr (Einzug) | 4–10 EUR/m |
| Leerrohr setzen, Unterputz Neubau | 3–8 EUR/m |
| Leerrohr nachträglich (Schlitz/Bohrung) | 12–35 EUR/m |
| Aufputz-Kabelkanal inkl. Montage | 15–35 EUR/m |
| RJ-45-Anschlussdose konfektionieren + montieren | 25–50 EUR/Stk. |
| Patchfeld bestücken (je Port) | 5–10 EUR/Port |
| Zertifizierungsmessung je Permanent Link | 20–45 EUR/Link |
| Vollständige Dokumentation + Kabelbuch | 80–250 EUR (Pauschal) |
| Gesamtprojekt EFH, 8 Steckpunkte Cat 6A | 800–1.800 EUR |
| Gesamtprojekt Büro 200 m², 20 Steckpunkte Cat 7A | 3.200–6.500 EUR |
Richtwerte für Berlin/Brandenburg, projektabhängig — kostenloses Festpreis-Angebot anfragen.
Abnahme und Zertifizierung: was eine normkonforme Netzwerkmessung beinhaltet
Eine Zertifizierungsmessung nach ISO/IEC 11801 prüft jeden Permanent Link auf: Wiremap (Adernzuordnung aller 8 Adern), Leiterlänge, Insertion Loss, NEXT, PSNEXT, ELFEXT, PSELFEXT, Return Loss und Delay Skew. Für Kanalklassen F und FA (Cat 7 / Cat 7A) schreibt die Norm Level III Accuracy des Messgeräts vor — gängige Level-IIe-Geräte genügen für diese Kanalklassen nicht.
Das Zertifikat muss Messgerät-ID, Kalibrierungsdatum, verwendeten Grenzwertsatz und Messdatum enthalten — fehlen diese Angaben, ist es für die Gewährleistung wertlos. Üblicherweise erhält der Auftraggeber je Link ein Pass/Fail-PDF mit allen Rohwerten sowie eine Summendatei im herstellerspezifischen Format für spätere Ferndiagnose.
Zugkraftüberschreitung bleibt äußerlich unsichtbar
Wird beim Kabeleinzug die zulässige Zugkraft überschritten, ist der Schaden am Kabel nicht erkennbar. Erst die Zertifizierungsmessung deckt erhöhten Return Loss oder NEXT-Abweichungen auf — die Konsequenz ist in der Regel eine vollständige Neuverlegung des betroffenen Links.
Reserverohre sofort dauerhaft beschriften
Freie Leerrohre verlieren ihre Zuordnung innerhalb weniger Jahre, wenn sie nicht mit UV-resistenten Etiketten an beiden Enden und im Kabelbuch vermerkt sind. Lasergedruckte Etiketten halten mindestens 10 Jahre; eine nachträgliche Ortung im Putz erfordert Spezialmessgeräte.
Brandschotts bei Kabeltrassen an Brandabschnittsgrenzen
Jede Kabeltrasse, die eine Brandabschnittsgrenze durchquert, muss nach DIN 4102-11 abgedichtet werden. Leerrohre mit eingelegten Kabeln gelten als offene Öffnung — ein Punkt, der bei nachträglichen Kabeleinzügen in Bestandsgebäuden häufig übersehen wird.
Faseroptik als Alternative: Entscheidungskriterien für Multimode und Singlemode
Multimode OM4 unterstützt 10 Gbit/s bis 400 m und 40 Gbit/s bis 125 m; OM5 erweitert das Wellenlängenspektrum auf 850–950 nm (SWDM4) und ermöglicht 100 Gbit/s über 2 Fasern bis 150 m. Für Distanzen über 550 m oder künftige 400G-Verbindungen im Gebäude ist Singlemode OS2 die richtige Wahl — Transceiver sind teurer, das Kabel selbst günstiger und technologisch zukunftssicher.
Die Entscheidungsregel: Permanent Link über 90 m, Stockwerksverbindungen über 50 m oder EMV-kritische Umgebungen (Schaltanlagen, Motorräume) sprechen strukturell für Glasfaser. Microducts (Innen-Ø 3,5–14 mm) ermöglichen das spätere pneumatische Einblasen des Faserkabels mit deutlich geringeren Zugkräften als beim Kupferkabeleinzug — und eliminieren das Schirmerdungsproblem vollständig.
Wichtige Begriffe rund um Netzwerk- & LAN-Kabel verlegen
Permanent Link
Channel
NEXT (Near End Crosstalk)
Kanalklasse EA
Alien Crosstalk (AXT)
Level III Accuracy
REPM (Reference Earth Potential Master)
Consolidation Point (CP)
Dokumentation und Kennzeichnung: was das Übergabeprotokoll enthalten muss
Nach DIN EN 50174-1 (Planung und Qualitätssicherung von Kommunikationsverkabelungen) enthält ein vollständiges Übergabedokument je Link: eindeutige Kabelnummer, Kabeltyp und Kategorie, Verlegeweg mit Trassennummer, Leiterlänge, Endpunkte (Schrank-Port und Dosen-ID), Messdatum und Verweis auf die Messdatei. Fehlen diese Angaben, lässt sich ein Linkfehler im Betrieb nicht ohne erneute Vollmessung lokalisieren.

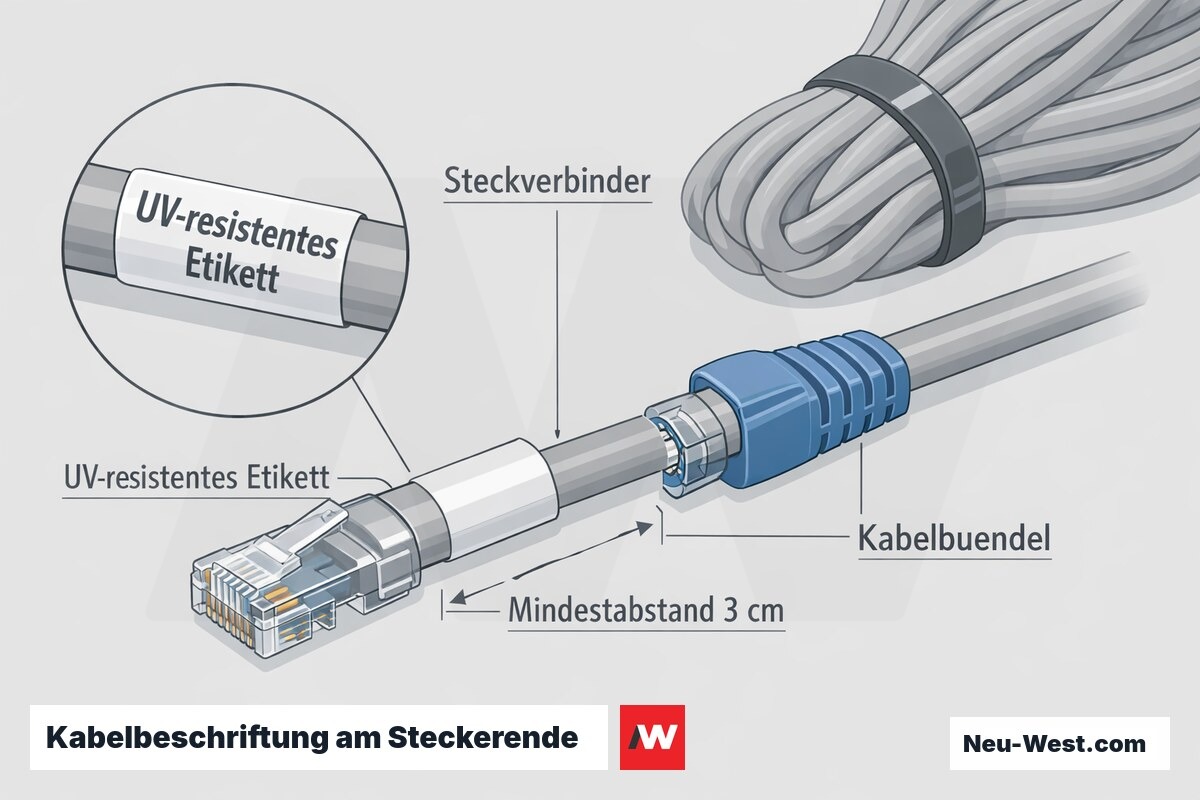

Die physische Beschriftung an beiden Kabelenden mit lasergedruckten, UV-resistenten Etiketten (mind. 3 cm vor dem Steckverbinder) ist keine optionale Ergänzung: Ein unbeschriftetes Kabel im Bündel ist nach 5 Jahren praktisch nicht mehr zuzuordnen — selbst mit Kabelprüfgerät dauert die Identifikation bei 20+ Links mehrere Stunden.
Bei Cat-7A-Installationen finden wir bei der Zertifizierungsmessung in 15–20 % aller Links Normverstöße — fast immer an der Dose oder am Patchfeld, nicht am Kabel selbst. Die Qualität der Konfektionierung entscheidet über die erreichbare Kanalklasse.
Erfahrungswert aus Zertifizierungsprojekten im Wohn- und Gewerbebau
