Gartenbewässerung in Berlin installieren lassen — hydraulisch geplant, normkonform ausgeführt
Eine Beregnungsanlage beginnt nicht mit dem ersten Spaten, sondern mit der hydraulischen Berechnung: Betriebsdruck, Rohrquerschnitte und Niederschlagsraten aller Kreise müssen aufeinander abgestimmt sein, bevor ein Rohr verlegt wird — sonst entstehen dauerhaft trockene Stellen oder überlastete Leitungsabschnitte.
Für Anlagen am Trinkwassernetz schreibt DIN EN 1717 zwingend einen Systemtrenner der Klasse BA oder CA vor. Ohne diesen Schutzapparat ist die Anlage nicht normkonform und gefährdet bei Druckabfall im Hausnetz die Trinkwasserqualität.

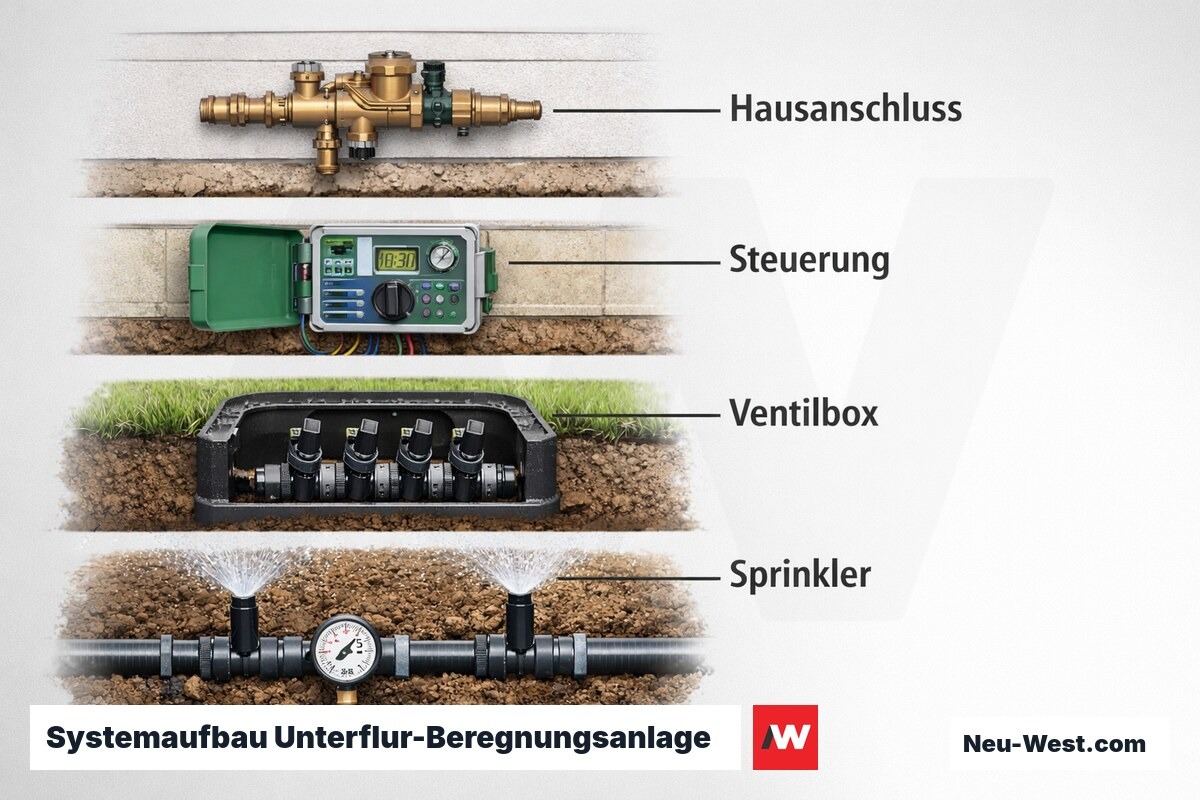

Was umfasst Bewässerung installieren?
- Hydraulische Zonenplanung: Druckberechnung, Niederschlagsraten-Matching (MPR), Rohrquerschnitte PE-HD 25 mm Hauptleitung / 20 mm Lateral
- Wasseranschluss mit normkonformem Systemtrenner Typ BA oder CA nach DIN EN 1717
- Rohrgrabenaushub und Verlegung mit mindestens 30 cm Überdeckung (Laterale) bzw. frostsichere Tiefe für druckführende Hauptleitungen
- Montage Versenkregner (Sprinkler) oder druckkompensierte Tropfemitter je nach Pflanzenzone und Bodenart
- Installation Steuergerät, Magnetventile pro Zone, Regensensor sowie optionaler Bodenfeuchte- oder ET₀-Sensorik
- Druckprobe, Einregulierung aller Zonen und Einweisung in die Winterentleerung (Gefälleventile oder Druckluft-Ausblasen)

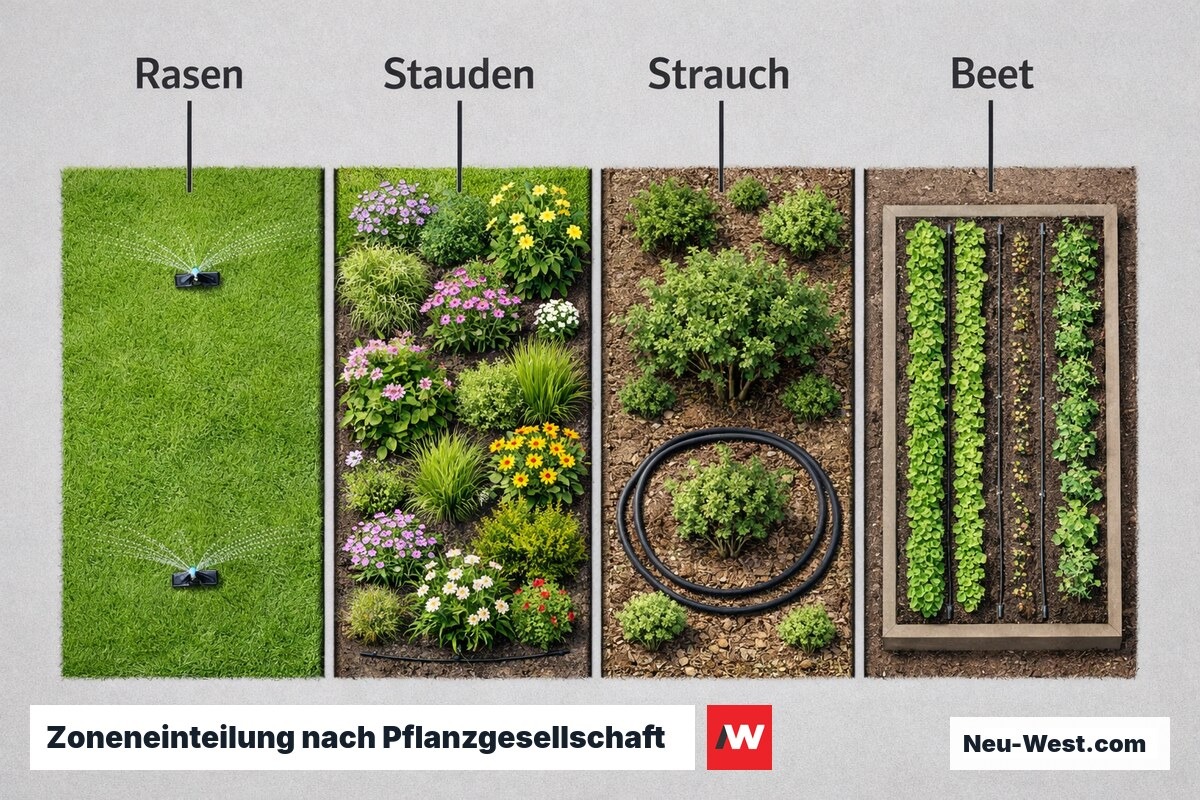

Rasen, Stauden/Beete und Hecken erfordern unterschiedliche Niederschlagsraten und Laufzeiten und werden deshalb als separate Zonen ausgeführt — eine gemischte Zone führt zwangsläufig zu Über- oder Unterbewässerung eines der Bereiche.

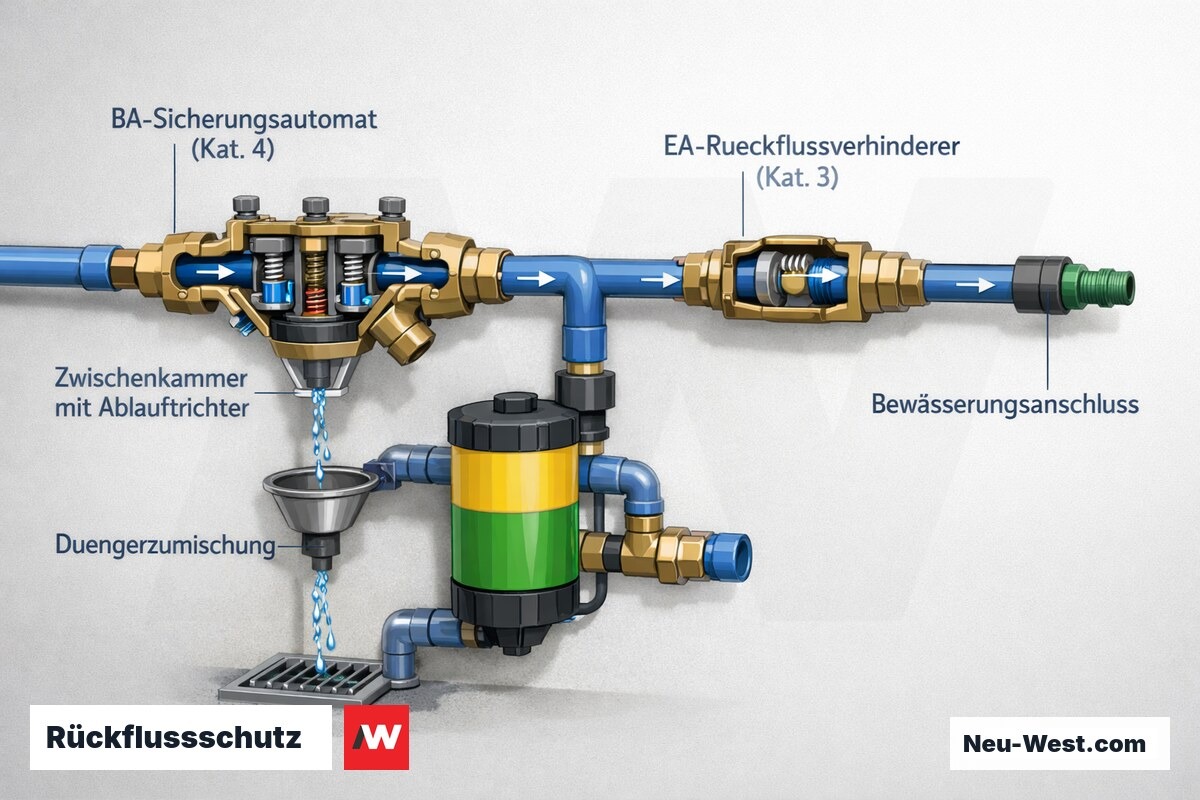

Rückflussschutz nach DIN EN 1717: unterschätztes Pflichtthema
Jede fest installierte Gartenbewässerung am Trinkwassernetz unterliegt DIN EN 1717 (Schutz des Trinkwassers vor Verunreinigungen). Bei Druckabfall im Netz können Pflanzenschutzmittel, Dünger oder Bodenpartikel zurückgesaugt werden — ohne Schutzarmatur direkt ins Hausnetz.
Der erforderliche Sicherungstyp richtet sich nach der Flüssigkeitskategorie: Bewässerungswasser mit Dünger (Kategorie 4) erfordert einen BA-Sicherungsautomaten nach EN 12729; reines Brauchwasser ohne Zusätze ist mit einem EA-Rückflussverhinderer (Kategorie 3) abzusichern. Fehlende oder falsch gewählte Sicherung begründet Installateurhaftung und kann Versicherungsschutz gefährden.

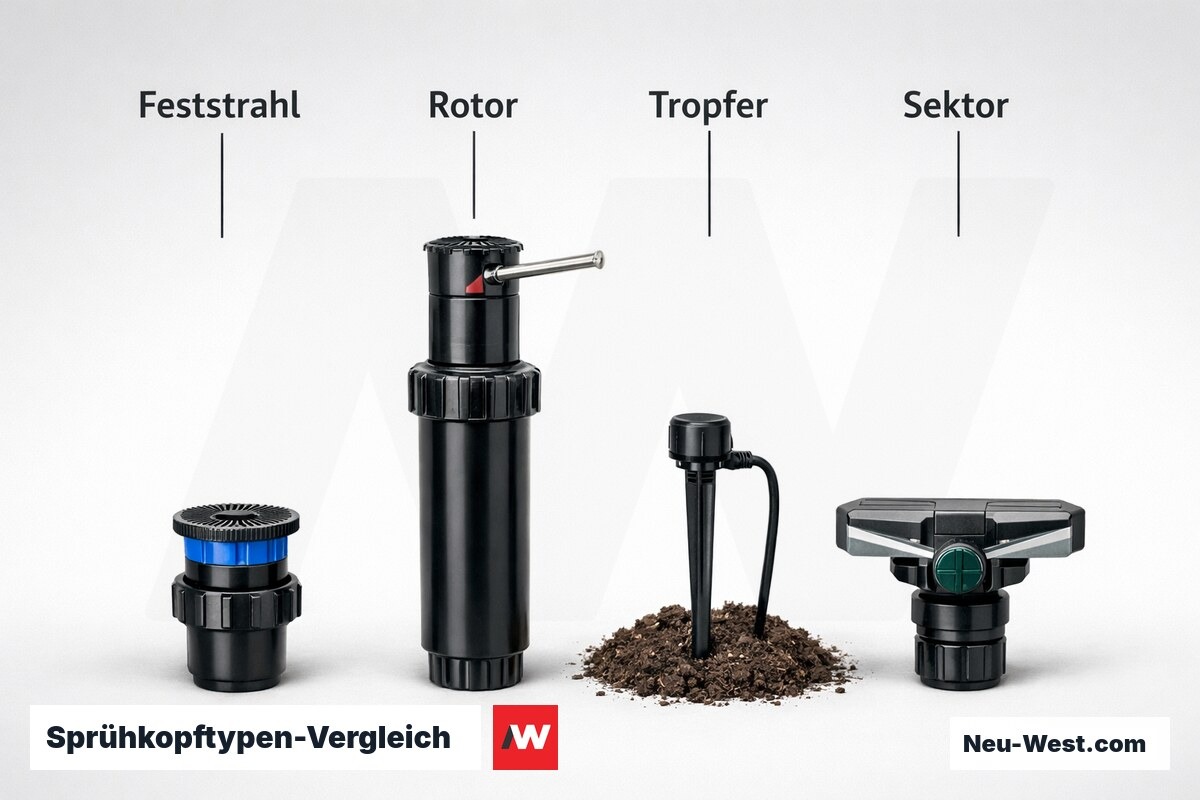

Systemarten der Gartenbewässerung
Versenkregner (Pop-up-Sprinkler)
Kreisförmige oder sektorale Flächenbewässerung; fahren bei Druckabfall automatisch ein. Wurfweite 2–15 m je Düsentyp. Verdunstungsverluste 15–30 % — Abendsteuerung reduziert sie erheblich. Mindestfläche ca. 20 m² wirtschaftlich.
Tropfbewässerung (Drip)
Tropfschläuche geben Wasser direkt an den Wurzelhorizont ab. Verdunstungsverluste < 5 %, Betriebsdruck 0,8–1,5 bar, Tropfabstand 20–40 cm. Ideal für Beete, Hecken, Gemüse; für Rasenflächen ungeeignet.
Micro-Spray / Sprühköpfe
Stationäre Minisprüher für Beete und Gehölze, Betriebsdruck 1,0–2,0 bar, Wurfradius 0,5–3 m. Wartungsintensiver bei Kalkverstopfungen; gut kombinierbar mit Tropfleitungen an einer Zone.
Unterflur-Soaker-Schlauch
Perforierter Schlauch gibt Wasser gleichmäßig entlang der Länge ab. Kein Mindestdruck erforderlich, sehr einfach und kostengünstig. Kaum regelbar, Verstopfungen schwer lokalisierbar; vor allem für Gemüsebeete.
Gartenwasserzähler: Abwassergebühren legal einsparen
Im Garten versickertes Wasser gelangt nicht in die Kanalisation — dennoch berechnen Berliner Bezirke die Abwassergebühr pauschal auf den Trinkwasserverbrauch. Mit einem eichpflichtigen Gartenwasserzähler (zugelassen nach Mess- und Eichgesetz, MessEG) lässt sich der nicht eingeleitete Anteil nachweisen und von der Abwasserrechnung abziehen.
Bei 200 m² bewässerter Fläche und ca. 40 m³ Sommerwasserverbrauch ergibt sich bei Berliner Abwassergebühren von ~2,60 EUR/m³ eine potenzielle Ersparnis von ca. 100 EUR/Jahr. Einbaukosten ca. 200–350 EUR; typische Amortisation 2–4 Jahre. Der Zähler muss vom Wasserversorger angemeldet und im vorgeschriebenen Eichintervall (6 Jahre) erneuert werden.
Wasserbedarf & Betriebskosten berechnen
Berechnungsbasis: ETp Berlin 4,5 mm/Tag (DWD-Klimamittel Berliner Sommer), Bewässerungssaison 120 Tage (Mai–September), Systemwirkungsgrad η = 75 % (Pop-up-Sprinkler). 'Materialkosten' = Jahreswasserkosten Trinkwasser mit Gartenwasserzähler (2,39 EUR/m³, ohne Schmutzwassergebühr). 'Zusatzkosten' = jährliches Ersparnispotenzial bei Zisternenspeisung (ca. 2,14 EUR/m³ Differenz Trinkwasser/Regenwasser × Jahresvolumen). Eine 5.000-L-Zisterne inkl. Einbau (ca. 4.500–5.500 EUR) amortisiert sich bei 300–400 m² Rasenfläche in typisch 7–9 Jahren.
Unverbindlicher Richtwert – der genaue Preis hängt von Untergrund, Aufwand und Ausführung ab.
Ablauf: Gartenbewässerung installieren
Bedarfsanalyse und Zonenplanung
Aufnahme von Bewässerungsflächen, Pflanzarten und Bodenbeschaffenheit. Einteilung in hydraulisch getrennte Zonen nach Wasserbedarfsprofil (Rasen / Beete / Gehölze). Gleichzeitigkeitsbetrachtung gegen verfügbaren Hauswasserdruck.
Hydraulische Auslegung

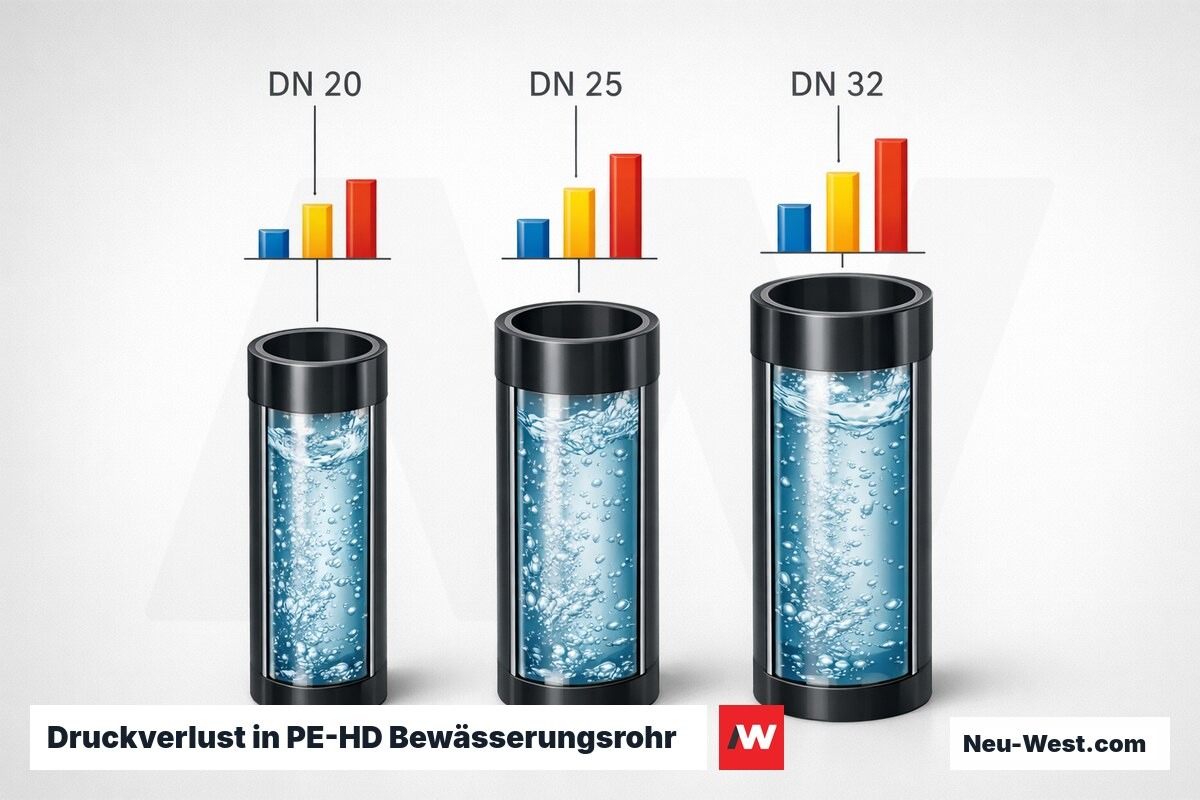

Berechnung des Druckverlustes über Rohrnetz, Sprinkler und Ventile. Sicherstellung des Mindestbetriebsdrucks an der ungünstigsten Düse. Festlegung von Rohrnennweiten, Materialauswahl und Ventilkapazitäten.
Tiefbau und Rohrverlegung
Verlegung der Versorgungsleitungen in frostsicherer Tiefe (≥ 60 cm). Querschnitte unter Wegen und Belägen mit PE-Schutzrohren sichern; Rohrmaterial PE 100-RC bei steinigem Untergrund oder Lastflächen bevorzugen.
Armatureneinbau
Einbau von Magnetventilen, automatischen Entwässerungsventilen (Winterentleerung), Druckminderer mit Manometer und normgerechter Rückflussschutz-Armatur am Hausanschluss.
Steuerungsinstallation und Programmierung
Montage des Steuergeräts (optional mit ET-Modul oder Wetterstation), Verdrahtung der Ventile (18–24 V AC), Anschluss von Regen- und/oder Bodensensoren. Grundprogrammierung nach Pflanzenbedarf und ET-Daten.
Druckprüfung und Einregulierung
Druckprüfung des Rohrsystems mit 1,5-fachem Betriebsdruck, mindestens 30 Minuten. Einregulierung der Sprinkler nach Wurfweite und Head-to-Head-Überlappungsprinzip. Protokollierung aller Messwerte.
Abnahme und Einweisung
Übergabe des Bestandsplans mit Zonenzeichnung, Ventilbelegung und Druckprüfprotokoll. Einweisung in Steuerung, Winterbetrieb (Druckluftentleerung) und Wartungsintervalle.

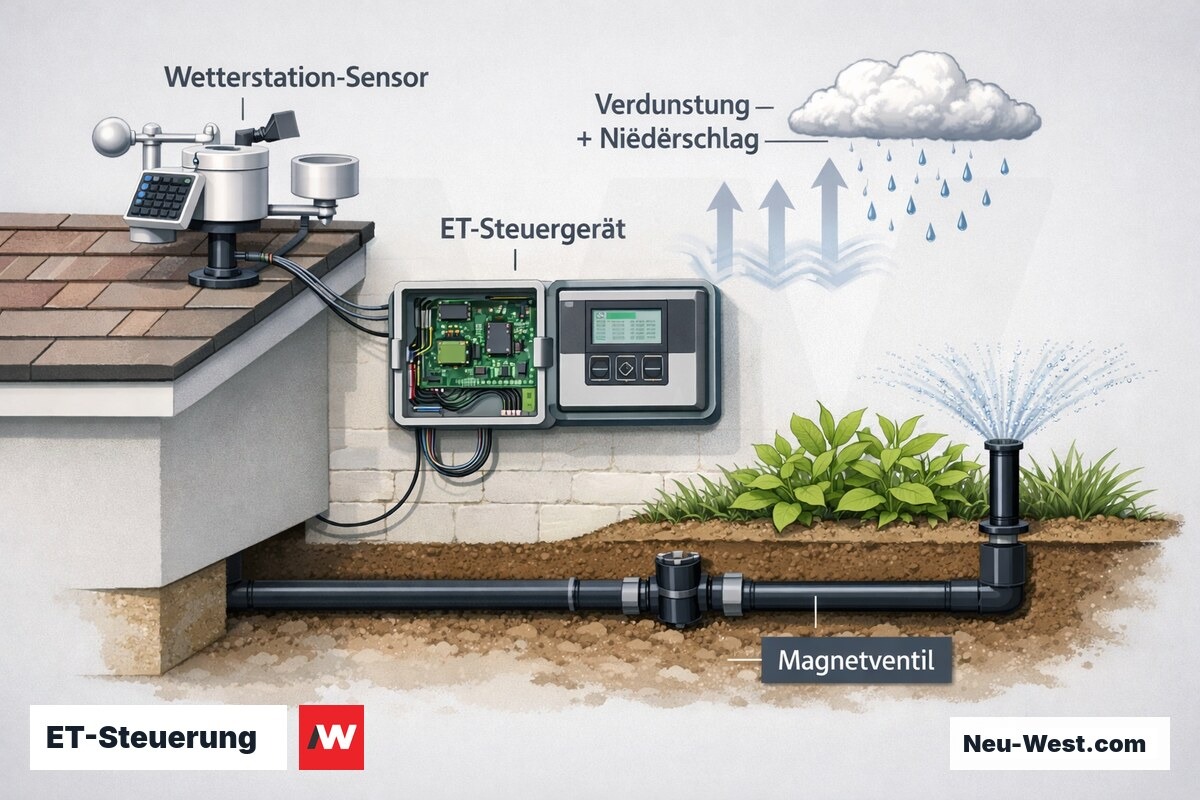

ET-Steuerung: witterungsgeführt statt zeitgesteuert
Evapotranspiration (ET) beschreibt den täglichen Wasserverlust einer Fläche aus Bodenverdunstung und Pflanzentranspiration. ET-basierte Steuergeräte empfangen Wetterdaten (Temperatur, Strahlung, Luftfeuchte, Wind) und berechnen daraus den aktuellen Tageswasserbedarf — anstatt nach fest hinterlegten Zeiten zu schalten.
In Praxistests reduziert ET-Steuerung den Wasserverbrauch gegenüber rein zeitgesteuerter Bewässerung um typisch 20–40 % ohne Ertragseinbußen. In Berlin, wo Sommerhitze und plötzliche Starkregen wechseln, ist der Unterschied zu einem einfachen Regensensor besonders relevant: Ein Regensensor erkennt nur Niederschlag, nicht aber Verdunstung — ET reagiert auf beides gleichzeitig.
Steuerungskonzepte im Vergleich
| Kriterium | Zeitsteuerung | Regensensor + Zeit | ET-Steuerung |
|---|---|---|---|
| Wassereinsparung | Referenz 0 % | 5–15 % | 20–40 % |
| Anschaffungskosten | 30–120 EUR | + 20–60 EUR Sensor | 80–400 EUR |
| Reaktion auf Hitzewelle | nein | nein | ja — erhöht Laufzeit |
| Reaktion auf Starkregen | nein | ja (verzögert) | ja (sofort) |
| Bodenfeuchte-Rückkopplung | nein | nein | optional (Sensor) |
| Konfigurationsaufwand | gering | gering | mittel (Pflanzkoeffizienten) |
PE-HD 100-RC: warum Rohrmaterial bei Unterflurverlegung entscheidend ist
Für erdverlegte Leitungen unter Verkehrsflächen oder in steinigem Berliner Sandboden ist Standard-PE-HD anfällig für Slow Crack Growth (SCG): Punktlasten durch Kieselsteine erzeugen langsam wachsende Sprödbrüche. PE 100-RC (Resistance to Crack) weist nach ISO 13479 eine 3–5-fach höhere SCG-Beständigkeit auf als PE 100 klassisch.
Ein zusätzlicher Vorteil: PE 100-RC-Rohre dürfen nach DVGW-Arbeitsblatt W 400-2 ohne Sandbett verlegt werden (Direkteinbettung), was Aushubvolumen und Rückverfüllkosten reduziert. Für die in Gartenbewässerungsanlagen typischen Nennweiten DN 20–DN 63 sind SDR 11- und SDR 17-Wanddicken gängig.
Systemtyp-Finder: Sprinkler, Tropf oder Hybrid?
Welches Profil trifft auf Ihr Bewässerungsvorhaben zu?

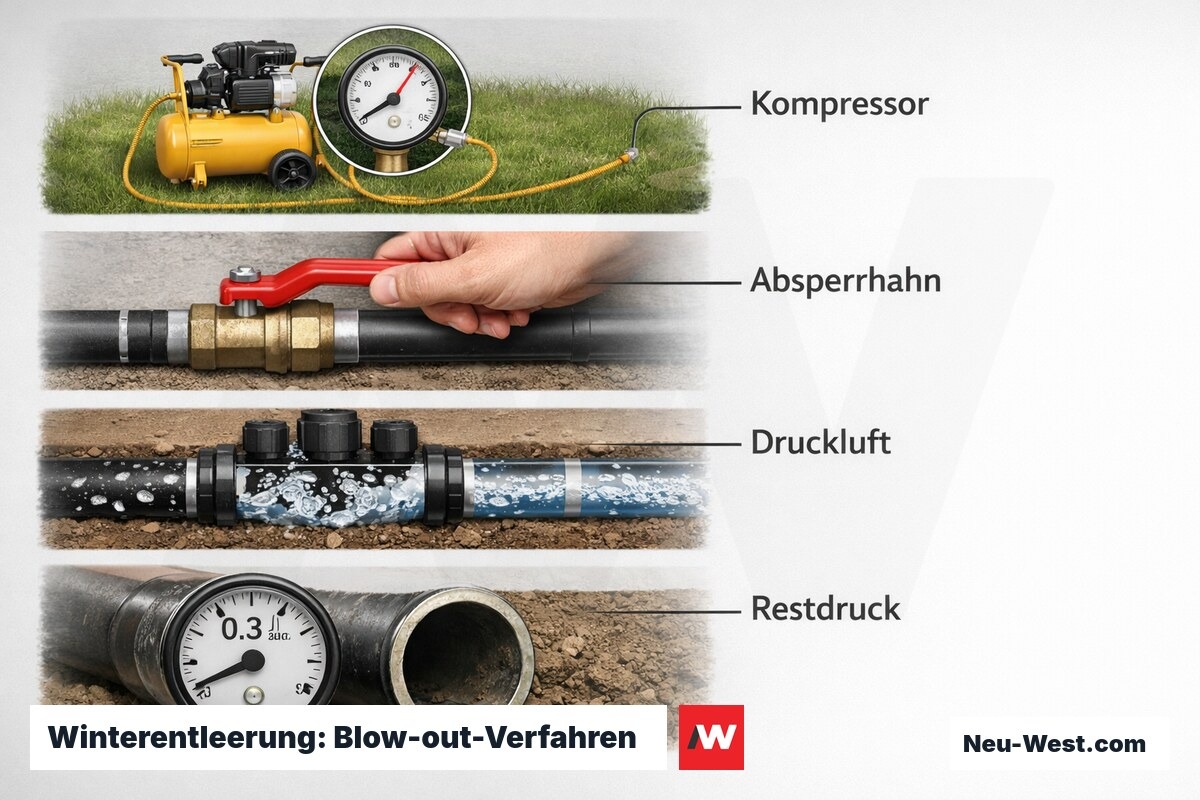

Frostschutz: Winterentleerung ist Pflicht
Berliner Bewässerungsanlagen müssen vor dem ersten Frost komplett entleert werden. Automatische Entwässerungsventile oder eine zentrale Druckluftentleerung (Kompressor, 3–5 bar) sind Stand der Technik. Nicht entleerte Kunststoff-Fittings können bereits bei -3 °C bersten — Reparaturen an erdverlegten Leitungen sind aufwendig.
Druckminderer: Schutz für Düsen und Budget
Berliner Versorgungsdruck liegt oft bei 6–8 bar. Sprinklerdüsen sind für 2,0–3,5 bar ausgelegt. Ohne Druckminderer entstehen Fehlnebelbildung (starke Windverdriftung), vorzeitiger Düsenverschleiß und deutlich erhöhter Verbrauch. Druckminderer mit Manometer direkt hinter der Hauptarmatur einplanen.
Berliner Grundwasser: Tiefbauhinweis
In Teilen Berlins (Spandau, Köpenick, Mitte) liegt der Grundwasserspiegel teilweise unter 1,5 m GOK. Bei Trassierung tiefer Zuleitungen (> 60 cm) empfiehlt sich vorab eine Abfrage der Brunnenkataster-Datenbank des LGBN Berlin.

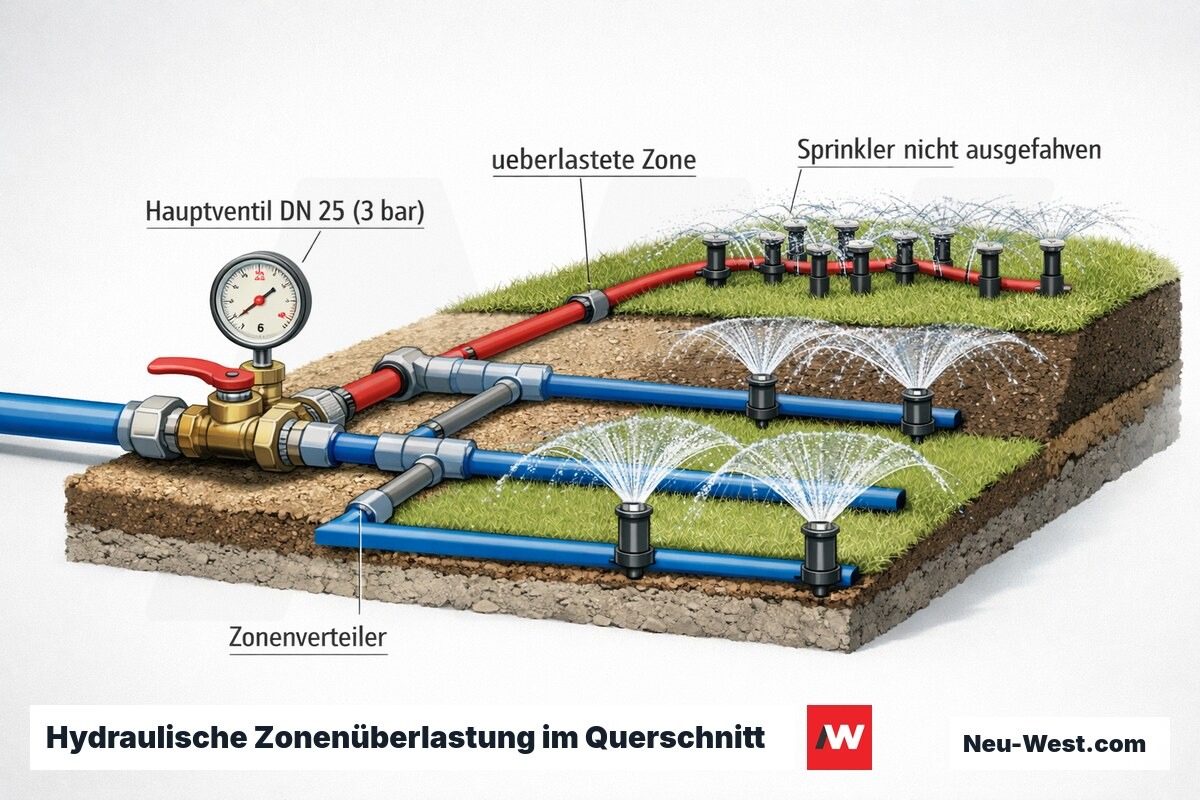

Zonenüberlastung: wenn Sprinkler nicht vollständig ausfahren
Ein verbreiteter Auslegungsfehler ist die Überlastung einzelner Ventilzonen: Werden zu viele Sprinkler an eine Zone angeschlossen, sinkt der Betriebsdruck unter den Mindestdruck der Düsen (typisch 1,5–2,0 bar). Symptom: Versenkregner fahren nur halb aus, Wurfweite verkürzt sich erheblich, Überlappungsbereiche fehlen — Trockenstellen entstehen trotz laufender Anlage.
Ursache ist fehlerhafte hydraulische Auslegung: Die Summe der Düsendurchflüsse je Zone (l/min) muss gegen den verfügbaren Durchfluss am Hauptventil (abzüglich 10–15 % Sicherheitspuffer) geprüft werden. Richtwert: Hausanschluss DN 25 liefert bei 3 bar ca. 35–50 l/min — jede zusätzliche Düse pro Zone reduziert den Druck für alle.
Was kostet Bewässerung installieren?
Richtwerte für Neuinstallation einer unterflur verlegten Gartenbewässerung inkl. Steuerung und Rückflussschutz, ohne größere Geländeveränderungen. Preise netto, Berlin, Stand 2025.
| Leistung | Preis-Spanne (Richtwert) |
|---|---|
| Leistung | Richtwert |
| Zonenplanung und hydraulische Auslegung | 150–350 EUR pauschal |
| Versenkregner-Zone (inkl. Rohr, Ventil, 4–6 Düsen) | 350–600 EUR/Zone |
| Tropfbewässerungszone (Beet, 10–20 m²) | 180–320 EUR/Zone |
| Steuergerät zeitgesteuert (4 Zonen) | 80–200 EUR Material |
| Steuergerät ET-basiert, WLAN (6 Zonen) | 200–450 EUR Material |
| BA-Sicherungsautomat DN 25 (inkl. Einbau) | 180–280 EUR |
| Gartenwasserzähler eichpflichtig (inkl. Einbau) | 200–350 EUR |
| Druckminderer DN 25 mit Manometer (inkl. Einbau) | 90–160 EUR |
| Rohrgraben Tiefbau (ohne Belagswiederherstellung) | 18–35 EUR/lfd. m |
| Druckprüfung und Dokumentation | 80–150 EUR pauschal |
| Gesamtanlage Einfamilienhaus (200–400 m² Garten) | 2.500–5.500 EUR |
Richtwerte für Berlin/Brandenburg, projektabhängig — kostenloses Festpreis-Angebot anfragen.

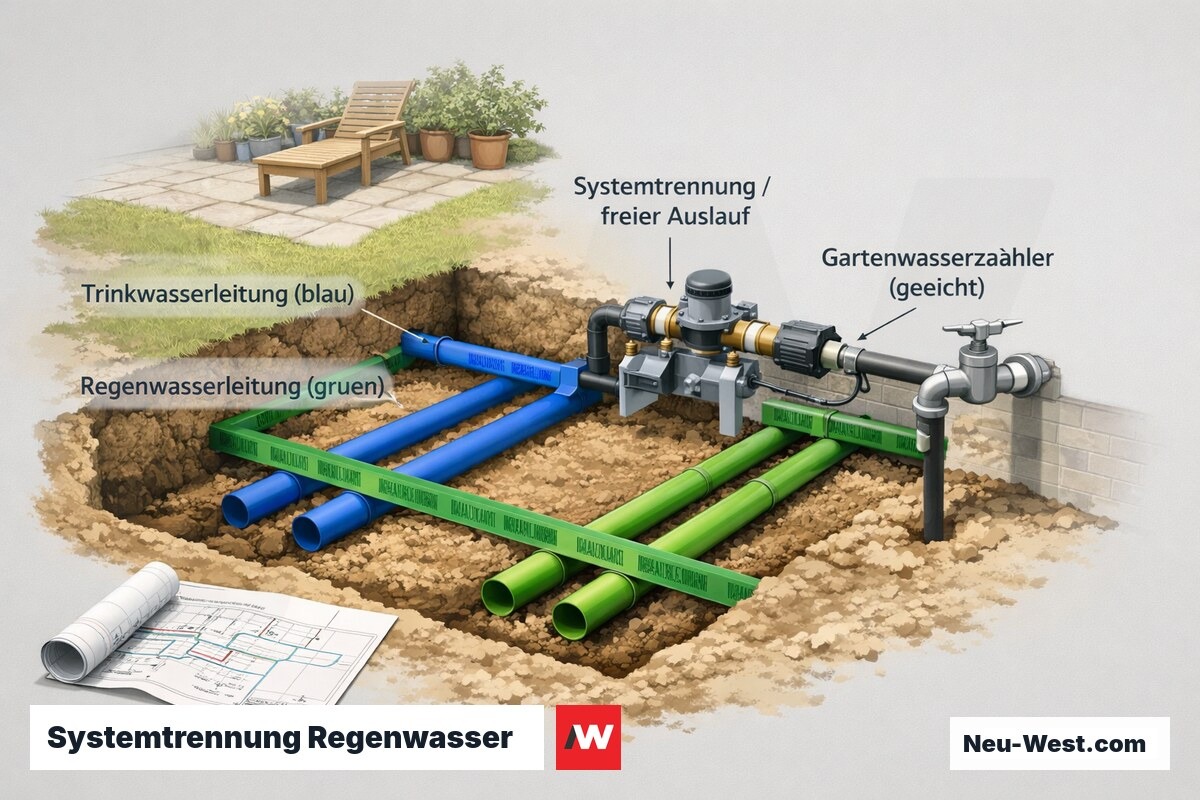

Regenwasser-Einspeisung: Systemtrennung und Kennzeichnungspflicht
Wer Zisternenwasser in die Bewässerungsanlage einspeist, betreibt ein Nichttrinkwassersystem parallel zum Trinkwassernetz. Gemäß DIN EN 1717 und VDI 6023 müssen beide Systeme physisch vollständig getrennt bleiben — kein gemeinsamer Verteilerblock ohne zugelassene Sicherungseinrichtung, keine Steckverbindungen zwischen den Netzen.
Alle Leitungen und Entnahmestellen des Nichttrinkwassersystems müssen dauerhaft als 'Kein Trinkwasser' gekennzeichnet sein (grüne Markierung nach DIN 2403). Bei Anlagen für mehr als den eigenen Haushalt verpflichtet die Trinkwasserverordnung zusätzlich zur regelmäßigen Wasserqualitätsprüfung, insbesondere auf Legionellen (§ 3 Nr. 1 TrinkwV).
Technische Kennwerte: Gartenbewässerung
| Parameter | Richtwert / Norm |
|---|---|
| Mindest-Verlegetiefe Berlin | ≥ 60 cm (Frostzone F2, DIN EN 12500) |
| Betriebsdruck Sprinkler-Düsen | 1,5–3,5 bar (herstellerabhängig) |
| Betriebsdruck Tropfschlauch | 0,8–1,5 bar |
| Prüfdruck Druckprüfung Rohrnetz | 1,5 × Betriebsdruck, mind. 30 min |
| PE 100-RC SCG-Beständigkeit | Faktor 3–5 × PE 100 klassisch (ISO 13479) |
| Rückflussschutz mit Düngereinspeisung | BA-Sicherungsautomat (EN 12729, Kat. 4) |
| Rückflussschutz reines Brauchwasser | EA-Rückflussverhinderer (Kategorie 3) |
| Bewässerungsbedarf Rasen Sommer | 20–35 l/m²/Woche (3–5 mm ET/Tag) |
| Sprinkler-Überlappungsprinzip | Head-to-Head: 100 % Überlappung |
| Steuerleitung Magnetventil | 0,75–1,5 mm² (18–24 V AC) |

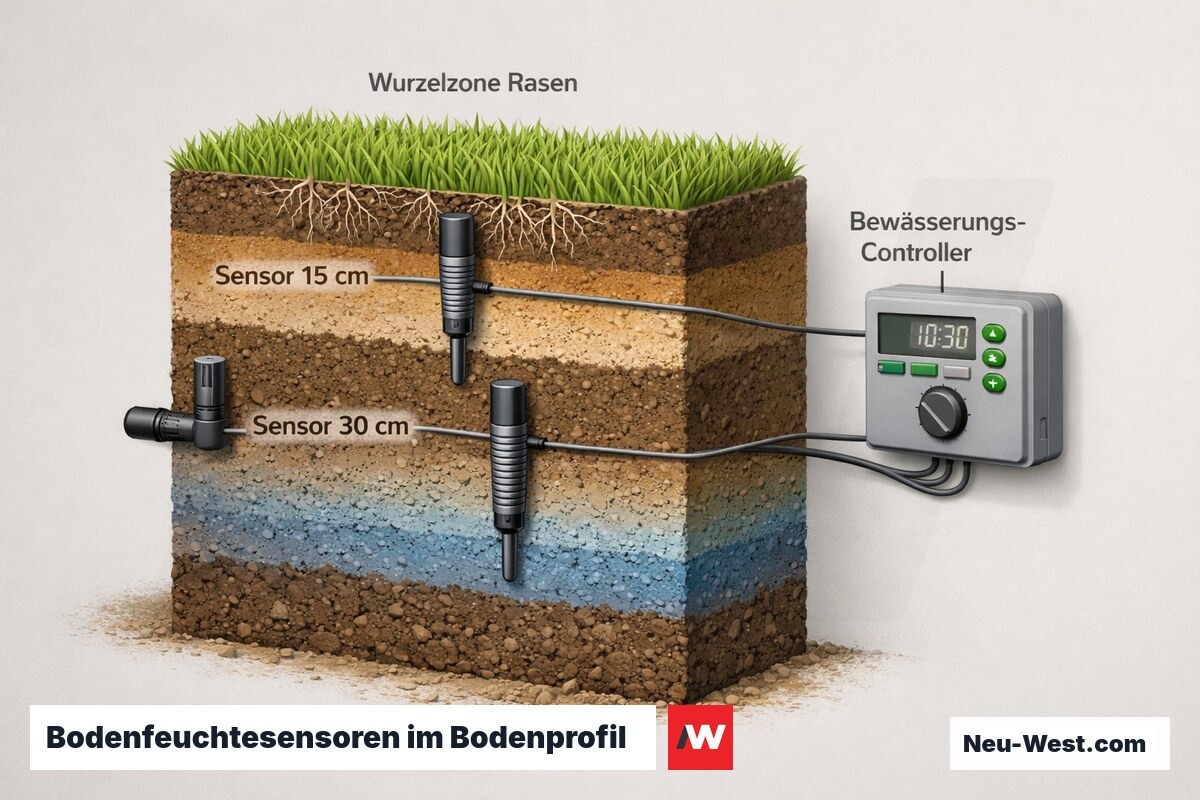

Bodensensoren: warum Niederschlag allein keine sichere Abschaltgröße ist
Regensensoren unterbrechen die Bewässerung bei Niederschlagserkennung — sie messen jedoch nicht, ob das Wasser tatsächlich den Wurzelhorizont erreicht hat. Bei stark verdichtetem Berliner Sandboden (kf-Wert < 5 × 10⁻⁶ m/s) kann ein 10-mm-Schauer nahezu vollständig oberflächlich ablaufen, während der Boden in 20 cm Tiefe trocken bleibt.
Kapazitive Bodenfeuchtesensoren messen den volumetrischen Wassergehalt direkt — typische Messpunkte bei 15 und 30 cm Tiefe. Erst wenn der Sollwert (für Rasen ca. 25–30 Vol.-% Wassergehalt) unterschritten ist, gibt der Controller die Bewässerung frei. Das verhindert sowohl Über- als auch Unterbewässerung zuverlässiger als jede zeitbasierte oder rein niederschlagsabhängige Methode.
Wichtige Begriffe rund um Bewässerung installieren
Evapotranspiration (ET)
PE 100-RC
BA-Sicherungsautomat
Head-to-Head-Deckung
Slow Crack Growth (SCG)
Volumetrischer Wassergehalt
Flüssigkeitskategorie (DIN EN 1717)
Abnahmedokumentation: Was das Prüfprotokoll enthalten muss
Eine vollständige Anlagenabnahme umfasst mehr als das sichtbare Funktionieren der Sprinkler. Das Prüfprotokoll muss mindestens enthalten: Druckprüfungsprotokoll (Prüfdruck, Prüfdauer, gemessener Druckabfall), Zonenbelegungsplan mit Ventilnummern und angeschlossenen Düsentypen, Typenblätter für alle eingebauten Armaturen sowie den Nachweis der normativen Rückflussschutz-Armatur mit Prüfzeichen.
Für Anlagen mit Regenwassernutzung ist zusätzlich der Nachweis der Systemtrennung (Leitungsplan, Kennzeichnungsfotos) erforderlich. Ohne vollständigen Bestandsplan ist die Fehlersuche an erdverlegten Leitungen erheblich aufwendiger und teurer — die Dokumentation ist zugleich Grundlage für Gewährleistungsansprüche und die Eichpflicht des Gartenwasserzählers.
Die häufigsten Mängel bei Bewässerungsanlagen entstehen nicht beim Verlegen, sondern bei der Auslegung: fehlerhafte Druckberechnung, fehlender Rückflussschutz und unterschätzte Frostsicherung verursachen den überwiegenden Teil aller Betriebsstörungen in den ersten zwei Jahren nach Inbetriebnahme.
Erfahrungswert aus der Praxis der Grünflächentechnik
