Renovierungszarge einbauen lassen – Fachbetrieb Berlin
Eine Renovierungszarge wird über den vorhandenen Türrahmen geschoben und verschraubt – ohne Stemmarbeiten oder Neuverputz. Voraussetzung ist eine substanziell intakte Bestandszarge sowie eine Wandöffnung, die die Maßtoleranzen nach DIN 18202 einhält.
Entscheidend für das Ergebnis sind präzises Aufmaß, die richtige Zargentype (Umfassungszarge, Blockzarge oder aufgesteckte Renovierungszarge) sowie ein fachgerecht verarbeitetes Montageset. Planung, Lieferung und Einbau aus einer Hand.
Was umfasst Renovierungszarge einbauen?
- Aufmaß der Bestandszarge und Laibungsbreite, Prüfung auf Rechtwinkligkeit und Ebenheit nach DIN 18202
- Demontage alter Türbekleidung und Vorbereitung der Anschlussflächen
- Lieferung und Anpassung der Renovierungszarge auf Maß (Stahl, Holz oder Aluminium)

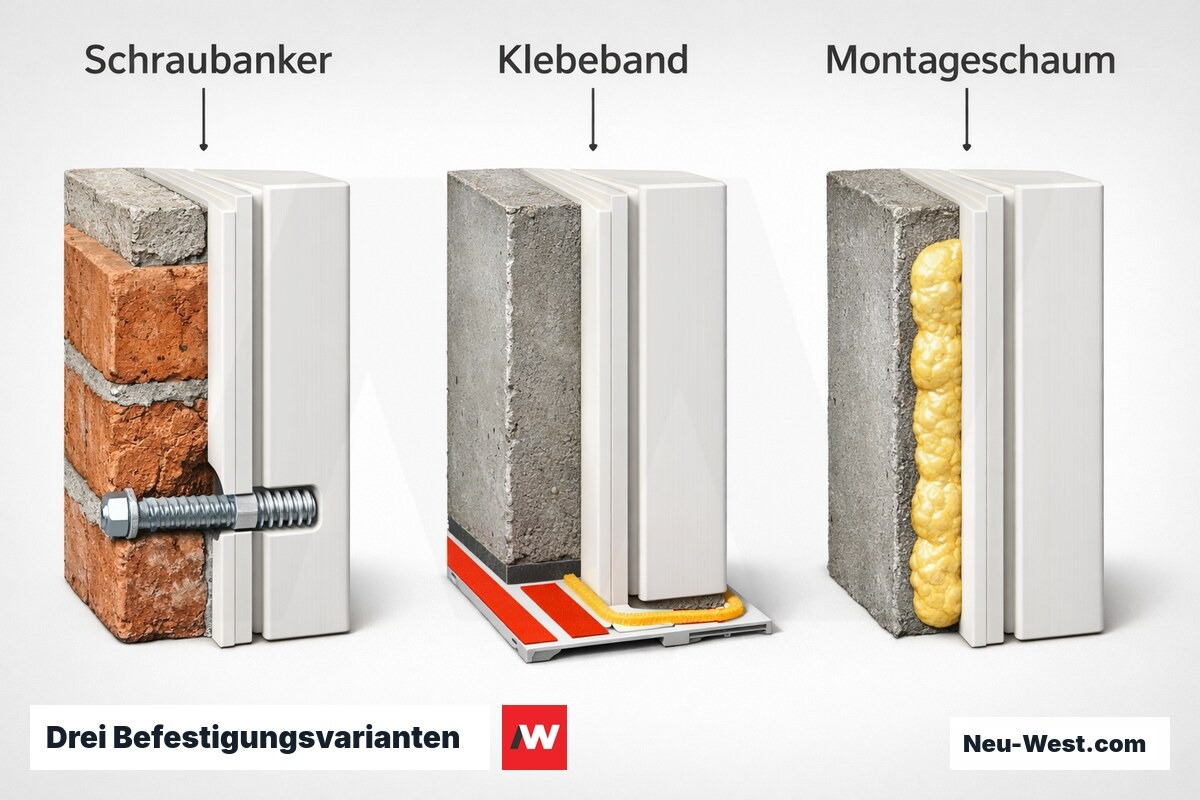

- Einbau mit Justierbolzen, formschlüssige Verklebung und/oder Verschraubung ins Bestandsmauerwerk
- Hinterfüllung der Hohlräume, Abdichtung der Anschlüsse, Schlosssitz-Kontrolle und Türblatt-Justage
- Abschlusskontrolle: Spaltmaße, Gangbarkeit und ggf. Schallschutz-Protokoll
Alle Arbeiten erfolgen nach den anerkannten Regeln der Technik. Bei schallschutzrelevanten Wohnungstrennwänden oder Brandschutzanforderungen wird die Zargentype vorab mit dem zuständigen Planer abgestimmt.

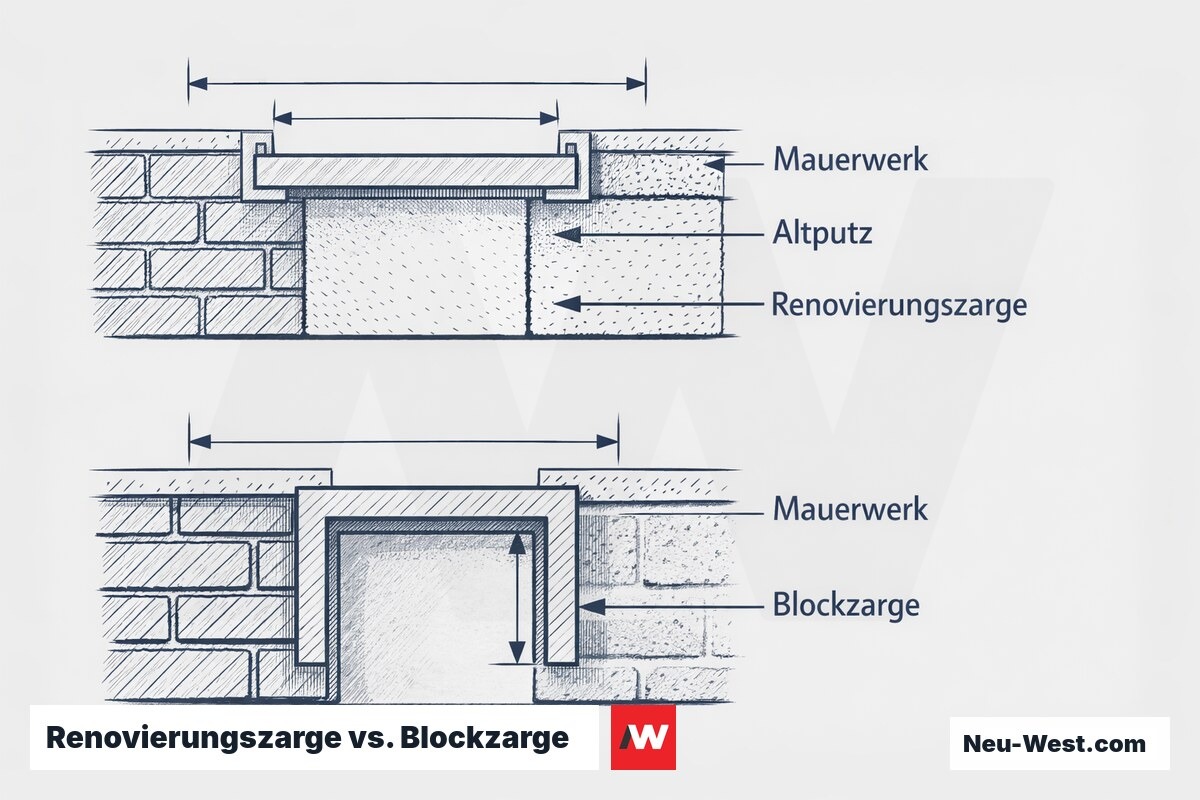

Renovierungs-, Umfassungs- oder Bekleidungszarge: Systeme, Unterschiede, Verwechslungsfallen
Renovierungszargen (auch Überfalzzargen) werden direkt über die vorhandene Altblende gesetzt — kein Putz entfernen, kein Mauerwerk freilegen. Die Umfassungszarge greift dagegen mit ihren Schenkeln um das Mauerwerk und deckt beide Wandseiten ab; sie erfordert freigelegte Laibung und ist bei erheblichen Laibungsschäden die technisch richtige Wahl.

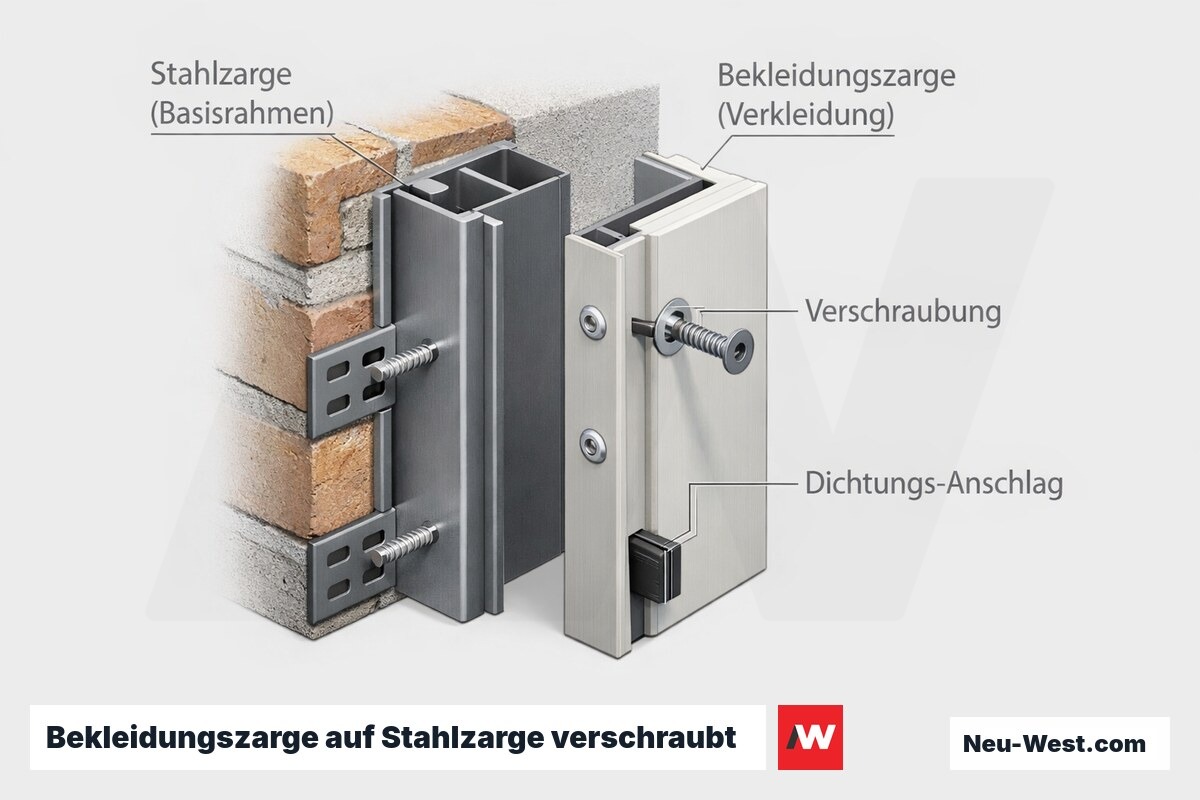

Die Bekleidungszarge ist eine häufig verwechselte dritte Kategorie: Sie ist kein tragendes Rahmenteil, sondern ein reines Verkleidungselement, das gegen eine bereits vorhandene Stahlzarge verschraubt wird. Wer eine Bekleidungszarge ohne Stahlbasisrahmen als eigenständige Montagelösung einsetzt, erhält keine normkonforme Türeinspannung — mit Folgen für Funktion, Schallschutz und Haftung.
Zarge-Systeme im Vergleich
| Merkmal | Renovierungszarge | Umfassungszarge | Bekleidungszarge |
|---|---|---|---|
| Altblende entfernen nötig | Nein | Ja | Nein |
| Putz / Mauerwerk freilegen | Nein | Ja | Nein |
| Eigenständig tragend | Ja | Ja | Nein (Stahlrahmen Pflicht) |
| Wandstärkenausgleich | Teleskop 70 – 200 mm | Fest oder verstellbar | Nur am Stahlrahmen |
| Brandschutz T30 / EI2 30 | Nur mit Systemzertifikat | Ja (systemgeprüft) | Ja (am Stahlrahmen) |
| Lichtes Maß Reduktion | 2× 10 – 20 mm | Keine | 2× 10 – 20 mm |
| Montageaufwand | Gering | Mittel bis hoch | Gering |

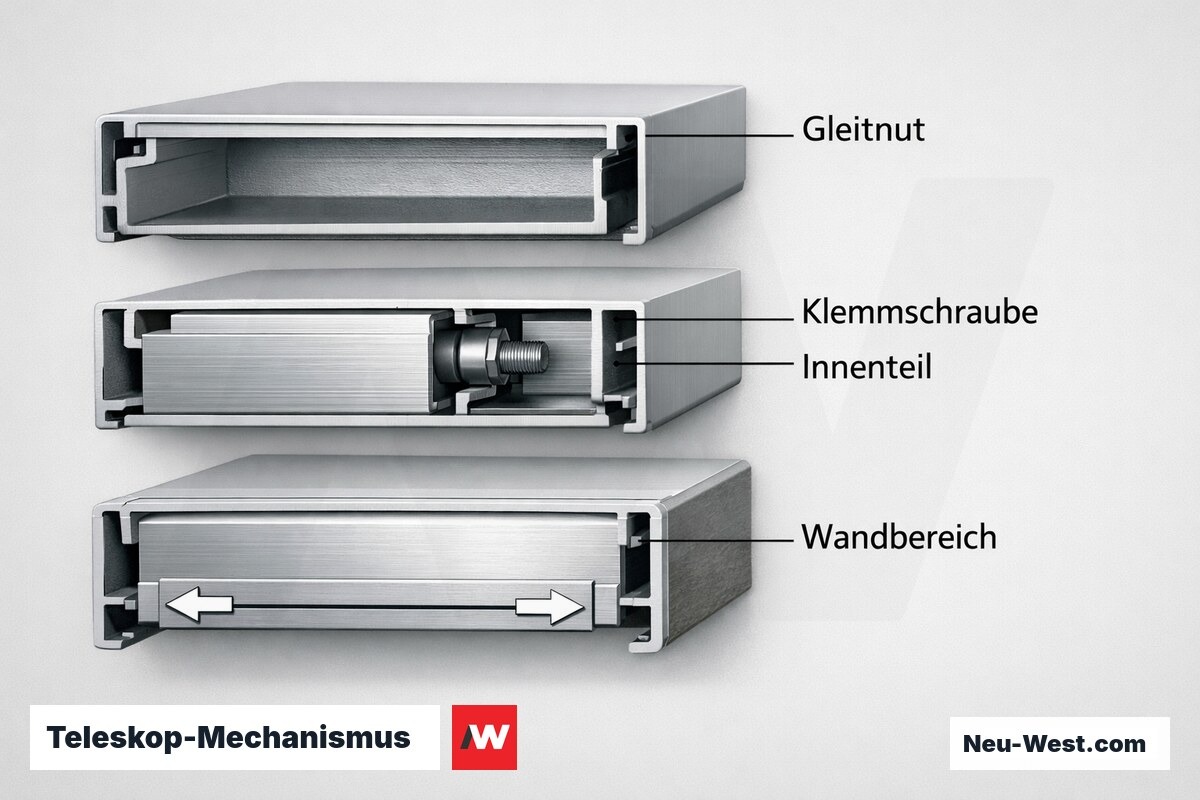

Teleskopzarge im Altbau: Spreizgrenzen und Messpunkte bei unregelmäßiger Laibung
Teleskopzargen überbrücken Wandstärken typischerweise von 70 bis 200 mm, je nach Hersteller in Schritten von 5–10 mm einstellbar. Kritisch im Altbau: Historische Laibungen weichen auf Höhe häufig um 5–15 mm voneinander ab. Die Messpunkte müssen deshalb mindestens an drei Stellen erfasst werden — Sturzbereich, Schlosshöhe (ca. 1.050 mm über Fertigfußboden) und Bodennähe (ca. 150 mm).
Wird nur oben gemessen und die Laibung ist unten breiter, sitzt der Spreizrahmen einseitig unter Druckspannung — Folge: bleibende Verformung oder Ausbeulung des Zargenholms über Monate. Liegt die Laibungstiefe an verschiedenen Messpunkten außerhalb des Spreizbereichs des gewählten Produkts, muss eine maßgefertigte Zarge oder eine Umfassungslösung mit ausgleichenden Bekleidungsschenkeln gewählt werden.
Kostenkalkulator: Renovierungszarge einbauen lassen
Richtwert je Tür inkl. Material und Montage, Basisausführung Folie / Wanddickengruppe 70–120 mm. Aufschläge je Stk.: CPL-Oberfläche ca. +20–35 EUR, Echtholzfurnier ca. +60–100 EUR; Wanddickengruppe 120–180 mm ca. +15 EUR, 180–240 mm ca. +25–40 EUR. Brandschutzausführung (T30/abP-Zulassung), Rückbau Bestandszarge und erforderliche Putzanschlussarbeiten sind separat zu kalkulieren.
Unverbindlicher Richtwert – der genaue Preis hängt von Untergrund, Aufwand und Ausführung ab.

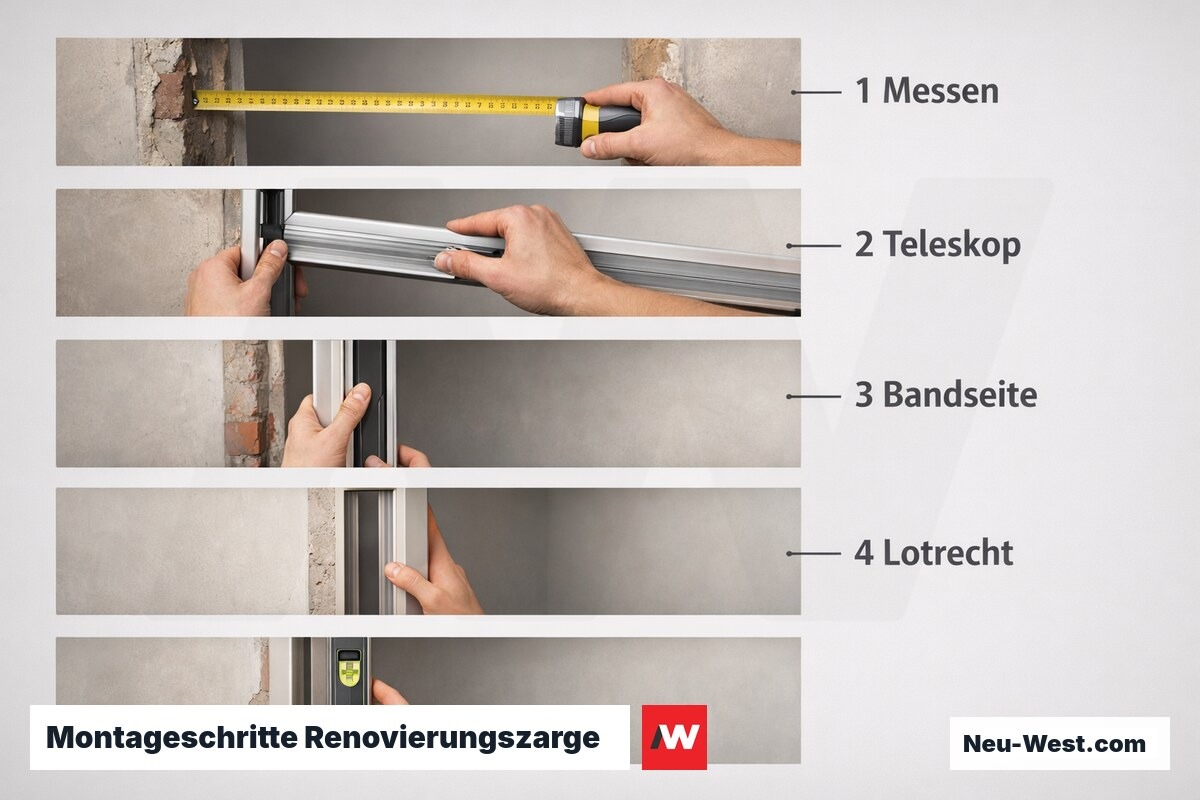

Ablauf: Renovierungszarge fachgerecht einbauen
Bestandsaufnahme
Lichte Maße an mindestens 3 Höhenpunkten messen; Altblende auf Hohlräume und Tragfähigkeit prüfen (Klopftest, Dübel-Zugversuch); Bodenanschluss-Situation und eventuelle Niveauunterschiede klären.
Altblende vorbereiten
Hohlräume hinter der Altblende vollständig ausschäumen oder kraftschlüssig dübeln; Haftflächen entstauben und bei Bedarf mit Haftgrund vorstreichen.
Zargenholm setzen
Bandseite zuerst montieren; Zargenwinkel mit Wasserwaage auf Lot und Flucht justieren; schlossseitig Eingriffstiefen-Maß für Schlossfalle und Riegel prüfen.
Spreizrahmen einstellen
Teleskopschenkel auf gemessene Wandstärke ziehen; Klemm- und Schraubpunkte ausschließlich laut Herstellermontageanleitung setzen — Abweichungen können die Systemgewährleistung ausschließen.
PU-Schaum einbringen (Zweilagen-Verfahren)
Erste Lage: 30–40 % des Hohlraums füllen; 15–20 Minuten Teilaushärtung abwarten; zweite Lage einbringen. Druckgeregelter Pistolenschaum (max. 1 bar Fülldruck) reduziert Ausbeulungsrisiko gegenüber Dosenschaum.
Schließkantenjustage
Türblatt einhängen; Spaltmaß Bandseite 2–4 mm, Schlosseite 2–3 mm nach DIN 18100 kontrollieren; bei Schallschutztüren umlaufendes Dichtungsprofil auf satte Anlage prüfen.
Abschluss und Fugen
Überschüssigen Schaum bündig und ohne Hohlstellen abschneiden; Deckleisten aufklipsen oder verkleben; Anschlussfugen zur Wand mit Acryl-Dichtstoff schließen — kein Silikon, da nicht übermalbar.
Toleranzen nach VOB/C ATV DIN 18355: Was die Abnahme wirklich fordert
Die VOB/C ATV DIN 18355 (Tischlerarbeiten) bildet den vertraglichen Rahmen für den Zargeneinbau; für Ebenheits- und Lageabweichungen fertiger Zargenoberflächen verweist sie auf DIN 18202 (Maßtoleranzen im Hochbau). Praxisrelevant für die Abnahme sind vor allem die Spaltmaße nach DIN 18100: Bandseite 2–4 mm, Schlosseite 2–3 mm, Bodenspalt 8 mm. Abweichungen bis ±1 mm (Bandspalt) bzw. ±1,5 mm (Schlossspalt) gelten noch als vertragskonform — was darüber liegt, ist vor Abnahme nachzuarbeiten.

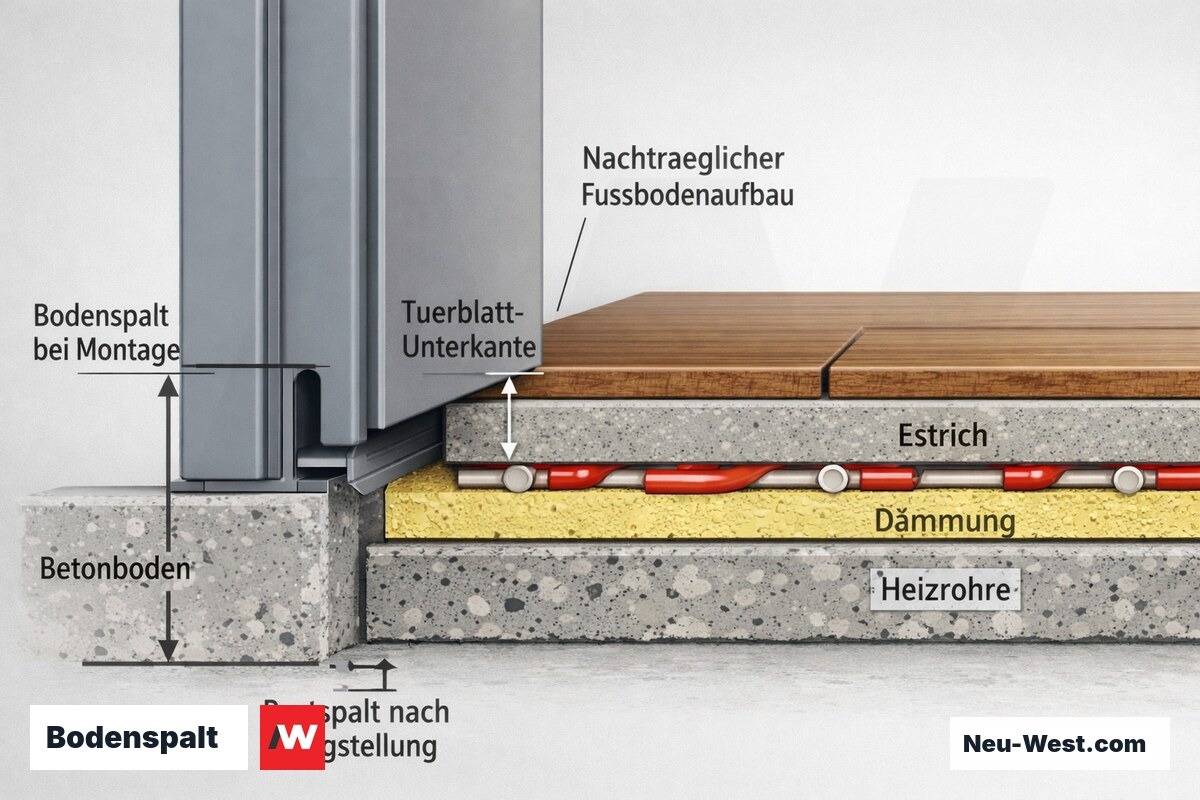

Häufig streitig bei der Abnahme ist der Bodenspalt. Bei nachträglichem Fußbodenaufbau — Fußbodenheizung, Belagserhöhung durch andere Gewerke — kann das Aufmaß bei Zargenbestellung und der tatsächliche Bodenspalt nach Fertigstellung erheblich voneinander abweichen. Nach VOB ist der Auftragnehmer nur für die Maße verantwortlich, die zum Zeitpunkt von Bestellung und Montage nachweislich bestanden.
Überputztes Bandlager — verdeckte Maßfalle
Ist das Bandlager der Altblende durch nachträgliche Putzschichten eingemauert, passt der Standard-Bandabstand der neuen Renovierungszarge nicht mehr. Die Zarge muss dann mit versetzten Bandbohrungen bestellt oder ein Bandlager-Adapter eingesetzt werden. Bei Brandschutztüren erlischt die Systemzulassung durch nachträgliches Aufbohren des Stahlrahmens.
Leichtmauerwerk: falsche Dübel sind Montagerisiko
Bei Porenbeton-Laibungen und historischen Ziegelwänden unter 10 N/mm² Druckfestigkeit keine Standard-Kunststoffdübel verwenden. Richtig sind Spezialdübel für Leichtmauerwerk (Injektionsmörtel oder Schraubanker für Porenbeton) oder die direkte kraftschlüssige Verschraubung in die Altblende.
Niveauunterschied: Bodendichtung statt Übergangsschiene
Überquert die Tür einen Niveauunterschied von ±5 mm oder mehr (z. B. Flur zu Bad), ist eine umlaufende Absenkdichtung statt einer starren Übergangsschiene zu wählen — sonst werden Rückstauwasser und Zugluft über den Bodenspalt übertragen.
Montageschaum und Zargenausbauchung: Expansionsdruck, Ursachen und Abhilfe
Einkomponentiger PU-Schaum expandiert beim Aushärten um 100–200 % seines Nassvolumens — der genaue Wert hängt von Temperatur, Luftfeuchte und Produkt ab. Wird er in einem Zug vollständig eingebracht, baut sich Seitendruck auf, der Zargenholme mit bis zu 5 mm nach innen ausbeult. Das lichte Maß unterschreitet dann die normgemäßen Spaltmaße, das Türblatt schleift oder schließt nicht mehr dicht.
Richtig ist das Zweilagen-Verfahren: erste Lage zu 30–40 % des Hohlraums einbringen, 15–20 Minuten teilaushärten lassen, dann zweite Lage. Druckgeregelter Pistolenschaum (Pistolenware, max. 1 bar Fülldruck) erzeugt weniger Expansionsdruck als handelsüblicher Dosenschaum. Bei besonders schlanken Zargenholmen unter 12 mm Wandstärke empfiehlt sich Fensterschaum mit reduzierter Expansion oder Mineralschaum-Kleber als Alternative.
Zargentyp-Finder: Welche Lösung passt zur Bestandssituation?
Wie ist die vorhandene Türzarge beschaffen?
Technische Kennwerte: Renovierungszarge
| Spreizbereich Teleskopzarge | 70 – 200 mm Wandstärke |
|---|---|

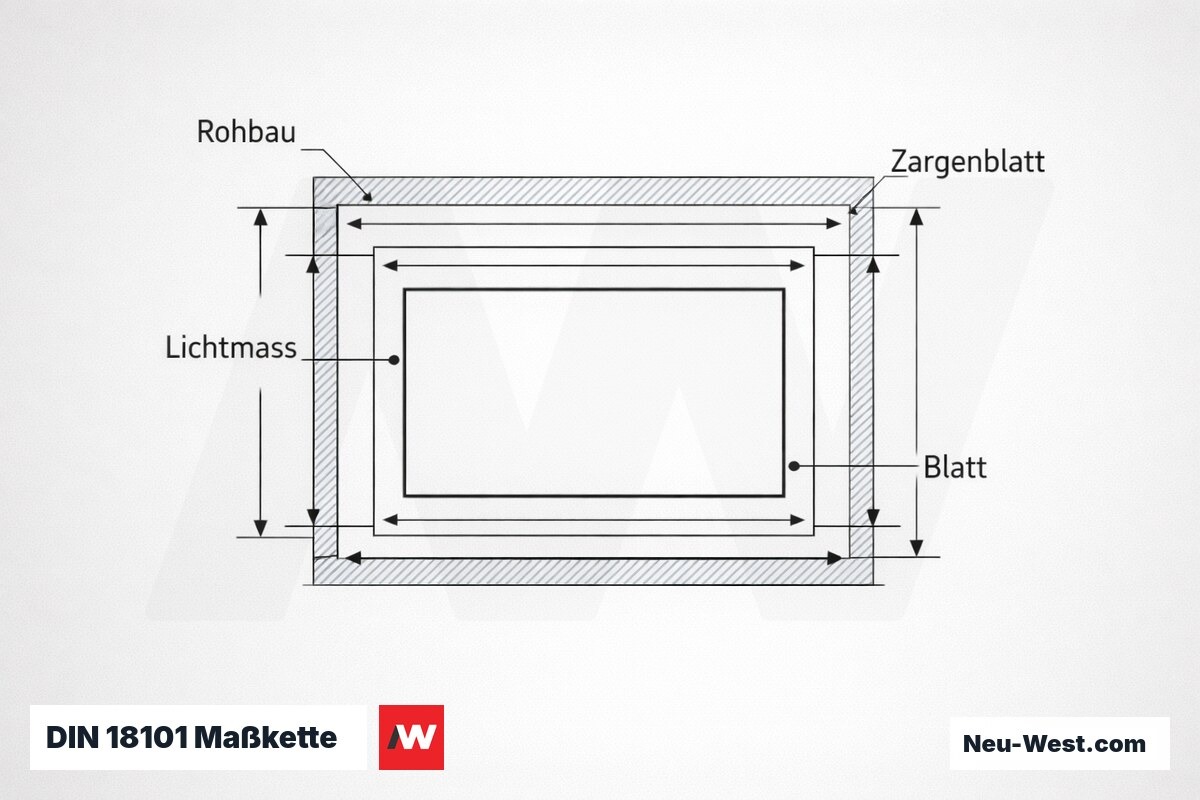

| Standard-Baulichte Breite (DIN 18100) | 610 / 735 / 860 / 985 / 1.085 mm |
| Standard-Baulichte Höhe (DIN 18100) | 1.985 / 2.110 / 2.235 mm |
| Spaltmaß Bandseite (DIN 18100) | 2 – 4 mm |
| Spaltmaß Schlosseite (DIN 18100) | 2 – 3 mm |
| Bodenspalt Normwert (DIN 18100) | 8 mm (± 3 mm vertragskonform) |
| Max. Holzfeuchte beim Einbau (DIN EN 942) | ≤ 12 % |
| PU-Schaum Expansionsvolumen | 100 – 200 % des Nassvolumens |
| Akklimatisierungszeit vor Einbau | min. 48 h im Einbaubereich |

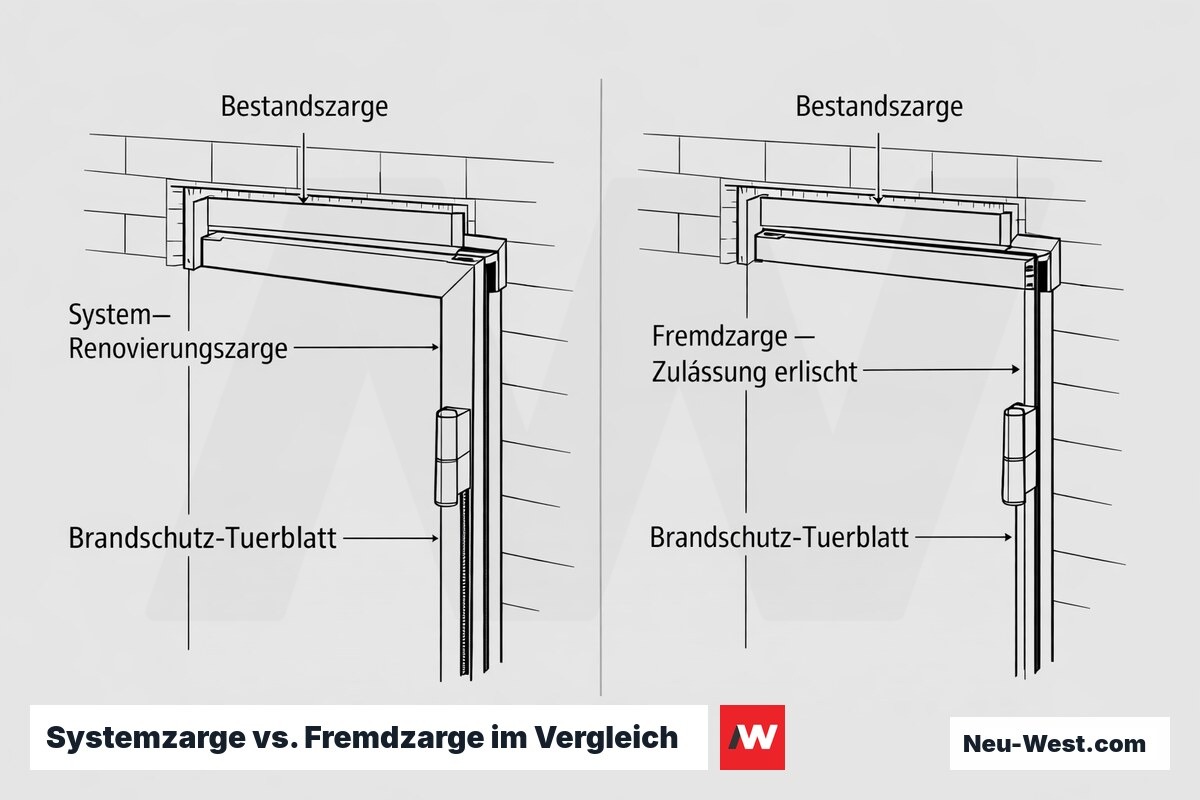

Renovierungszarge an Brandschutztüren: Systemzertifikat versus Einzeltausch-Falle
Brand- und Rauchschutztüren (T30/T90 nach ehemaliger DIN 4102, heute klassifiziert nach EN 13501-2 als EI2 30/60/90) benötigen als Gesamtsystem eine bauaufsichtliche Zulassung — heute üblicherweise als allgemeine Bauartgenehmigung (aBG). Diese Zulassung gilt ausschließlich für die geprüfte Kombination aus Türblatt, Zarge, Dichtungssystem und Bandung des jeweiligen Herstellers.
Eine bauseits beschaffte Renovierungszarge eines anderen Herstellers — auch bei scheinbarer Baugleichheit — erlischt die Systemzulassung des Türblatts. In Bestandsgebäuden mit Brandschutzkonzept ist ein solcher Einzeltausch ohne Systemzertifikat bauordnungsrechtlich eine nicht genehmigte Änderung der zugelassenen Konstruktion. Vor dem Austausch muss geprüft werden, ob der Türblatthersteller eine passende Renovierungszarge als Systemkomponente anbietet; andernfalls ist die Abstimmung mit einem Brandschutzgutachter oder der unteren Bauaufsichtsbehörde erforderlich.
Renovierungszarge: Stärken und Grenzen
Vorteile
- Kein Putzrückbau, kein Wandöffnen — Montage in 2–4 Stunden pro Tür möglich
- Keine Beschädigung vorhandener Fußböden oder Wandanstriche außerhalb der Laibung
- Geringer Staubanfall — geeignet für bewohnte Bestände, Pflegeeinrichtungen, Kliniken
- Kompatibel mit nahezu allen gängigen Türblatt-Baulichten nach DIN 18100
- Einsparung von Nebengewerken (Maler, Trockenbauer) gegenüber Vollrenovierung
Nachteile / Grenzen
- Lichtes Maß reduziert sich beidseitig um je 10–20 mm (Zargenholmstärke)
- Ohne Systemzertifikat des Türblattherstellers nicht für Brandschutztüren geeignet
- Altblende muss tragfähig und vollflächig anliegend sein — Hohlräume erhöhen Vorbereitungsaufwand
- Bei Laibungsmaßdifferenz über 15 mm zwischen Sturz- und Bodenzone: Systemwechsel erforderlich
- Schallschutz stark montageabhängig — Einbaufehler sind nachträglich kaum korrigierbar
Schallschutz-Verluste durch die Zarge: Wo bis zu 10 dB Rw verschwinden
Das bewertete Schalldämm-Maß Rw einer Tür ist immer ein Systemwert: Er gilt für das geprüfte Gesamtbauteil aus Blatt, Zarge, Dichtung und Einbausituation — nicht für das Türblatt allein. Bei Renovierungszargen entstehen konstruktionsbedingt Nebenwegübertragungen an der Übergangszone zwischen Altblende und neuem Zargenholm. Feldmessungen zeigen Einbußen von 4–10 dB Rw gegenüber dem Laborkennwert des Türblatts, wenn keine umlaufende Kompriband-Abdichtung oder akustisch wirksamer Schaum hinter dem Zargenfalz eingebracht wird.
Der schallschutzkritischste Punkt ist häufig der Bodenanschluss: Zwischen Zargenholm-Unterkante und Rohboden verbleiben bei Renovierungszargen oft Hohlräume, die als direkte Schallbrücke wirken. Bei Schallschutztüren ab Rw 37 dB ist eine bodenseitige Absenkdichtung (Fallendichtung) in der Regel Pflichtbestandteil des Systems; die Zarge muss dafür entsprechende Führungskanäle aufweisen — nicht jede Renovierungszarge ist mit allen Absenkdichtungssystemen kompatibel.
Was kostet Renovierungszarge einbauen?
Preisrahmen Berlin, Endkunde, inkl. Material und Montage (netto, Einzeltür, Standardmaß nach DIN 18100). Sondermaße und historische Laibungen mit erhöhtem Aufwand werden als Aufschlag ausgewiesen.
| Leistung | Preis-Spanne (Richtwert) |
|---|---|
| Einfache CPL-Renovierungszarge, Standardmaß | 180 – 320 EUR/Stück |
| Teleskopzarge, Spreizbereich bis 200 mm Wandstärke | 250 – 450 EUR/Stück |
| Zarge mit Schallschutz-Dichtungssystem (Rw-optimiert) | 350 – 600 EUR/Stück |
| Zarge für Brandschutztür T30, inkl. Systemzertifikat | 480 – 950 EUR/Stück |
| Demontage und Entsorgung Altblende | 40 – 80 EUR/Stück |
| Aufpreis Sondermaße außerhalb DIN 18100 | + 20 – 35 % |
| Aufpreis Echtholzfurnier gegenüber CPL | + 30 – 60 EUR/Stück |
| Mehraufwand historische Laibung (Maßdifferenz > 10 mm) | + 50 – 120 EUR/Stück |
Richtwerte für Berlin/Brandenburg, projektabhängig — kostenloses Festpreis-Angebot anfragen.

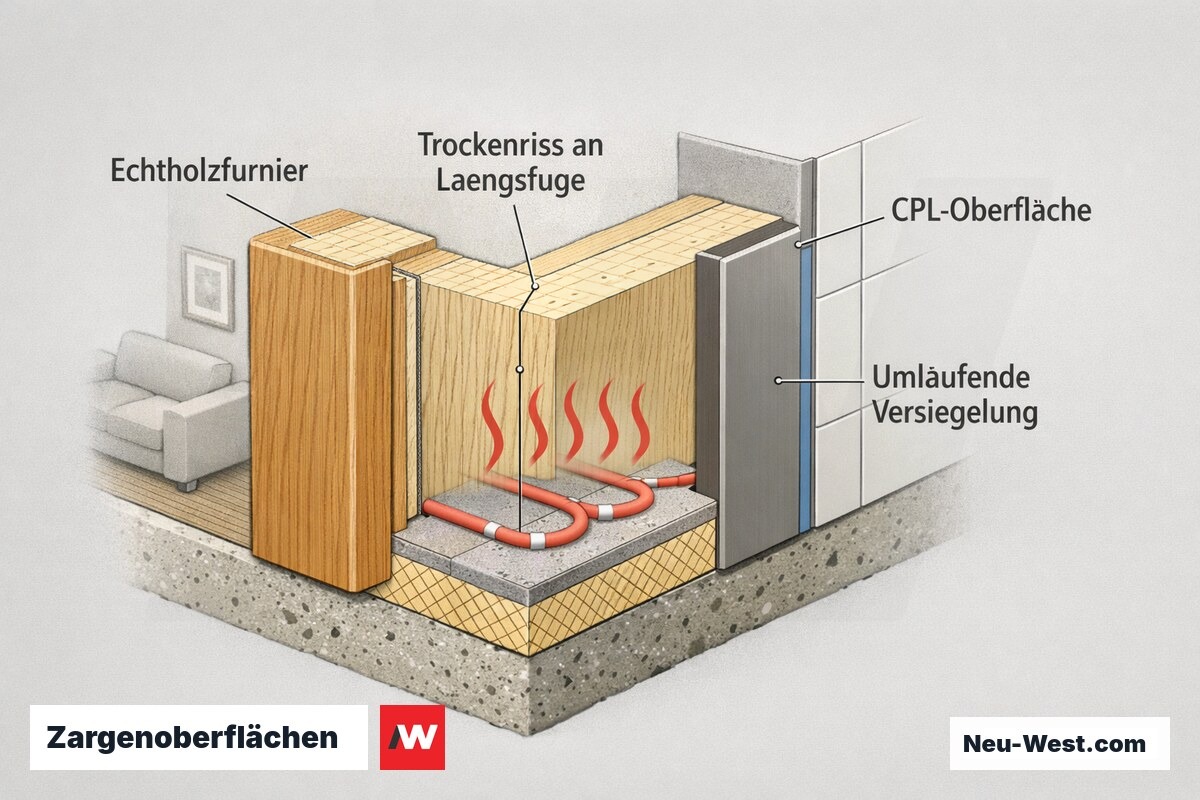

CPL, Folie oder Furnier: Welche Zargenoberfläche wo dauerhaft hält
CPL (Continuous Pressure Laminate) ist druckimprägniertes Trägerpapier mit Melaminharz-Oberfläche — kratzfest, feuchtigkeitsbeständig (Dauerbetrieb bis ca. 70 % rel. Luftfeuchte), reinigungsfreundlich und nicht nachschleifbar. Folienzargen (PVC- oder PP-Folie) sind die günstigste Variante, neigen aber bei anhaltender UV-Exposition oder dauerhafter Dampfeinwirkung (Duschnähe, Außentüren unter Überdachung) zum Ablösen — besonders an Kanten und Gehrungsstößen.
Echtholzfurnier (nach DIN EN 942) ermöglicht späteres Schleifen und Umlackieren und ist bei repräsentativen Innenräumen die hochwertigste Wahl. Kritisch: Bei Fußbodenheizung mit Vorlauftemperaturen über 35 °C oder Wandheizflächen in direkter Zargennähe sind Trockenrissbildungen entlang der Längsfugen wahrscheinlich. In Feuchträumen (Bad, WC) ist Furnier nur mit vollständiger umlaufender Versiegelung dauerhaft einsetzbar — CPL ist dort die fachlich robustere Lösung.
Bei Renovierungszargen an Brandschutztüren, Schallschutztüren über Rw 37 dB und historischen Laibungen mit mehr als 15 mm Maßdifferenz zwischen Sturzzone und Bodenanschluss ist eine Einzelfallprüfung vor der Bestellung unumgänglich — das richtige Zargenprodukt lässt sich in diesen Fällen nicht pauschal aus dem Katalog wählen.
Fachhinweis aus der Türmontage-Praxis

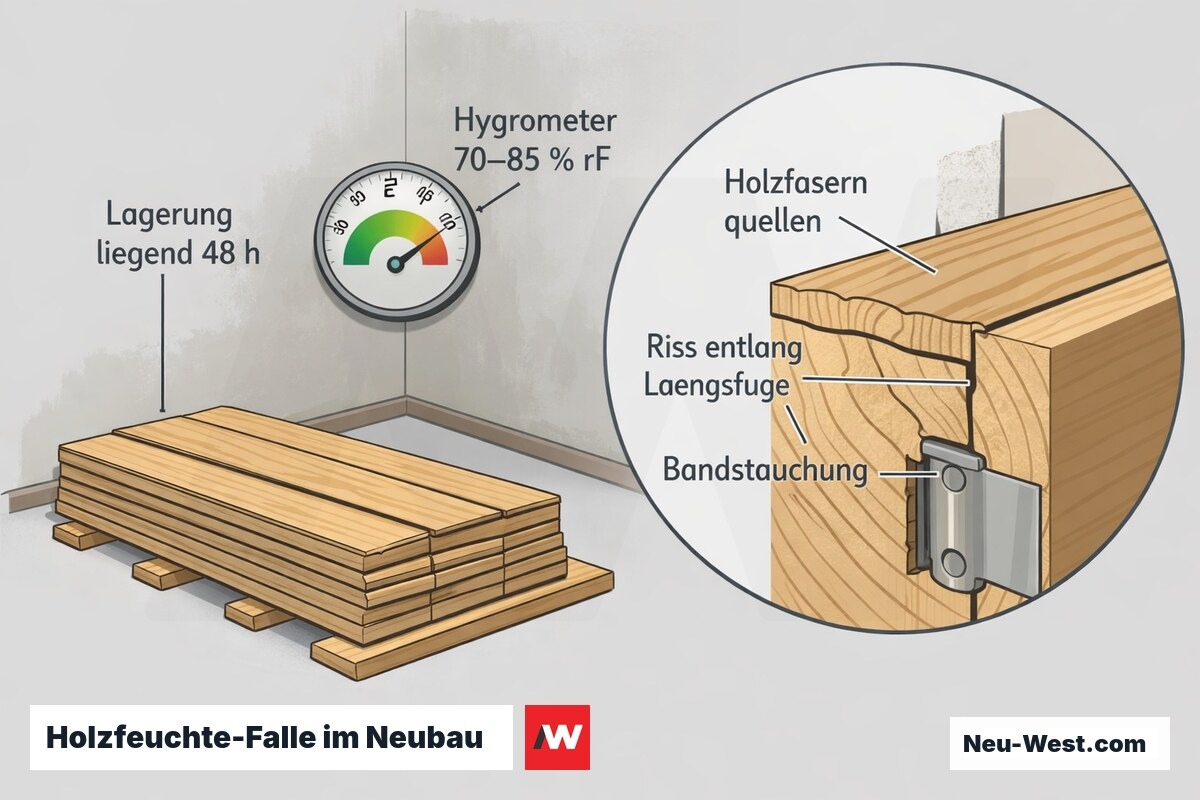

Akklimatisierungspflicht: 48 Stunden Lagerung und die Holzfeuchte-Falle beim Neubau
Holzzargen müssen mindestens 48 Stunden im Einbaubereich oder unter vergleichbaren raumklimatischen Bedingungen akklimatisieren, bevor sie montiert werden. DIN EN 942 gibt für Holz in Tischlerarbeiten eine Zielholzfeuchte von ca. 9 % (± 3 %, je nach Klimazone und Nutzungsklasse) vor; zum Einbauzeitpunkt sollte die mit einem Widerstandsmessgerät ermittelte Holzfeuchte ≤ 12 % betragen. Liegt sie darüber, ist der Einbau zurückzustellen.
Im Neubau ist diese Anforderung besonders kritisch: Frisch verputzte oder gestrichene Räume weisen rel. Luftfeuchten von 70–85 % auf. Zargen, die ohne ausreichende Akklimatisierung montiert werden, quellen auf; nach Austrocknung des Gebäudes entstehen Risse entlang der Längsfugen und Bandstauchungen, die nicht reversibel sind. Bei Serienbaustellen im Wohnungsbau empfiehlt sich ein schriftliches Akklimatisierungsprotokoll als Teil der Montagedokumentation.
