Wendeltreppe einbauen lassen Berlin – Spindeltreppe fachgerecht montiert
Eine Wendeltreppe ist kein Serienprodukt, das man einfach aufstellt: Spindeldurchmesser, Stufengeometrie, Gehbereichslinie und Deckenöffnungsmaß müssen aufeinander abgestimmt sein — sonst scheitert die Abnahme nach DIN 18065. Entscheidend ist, ob das Schrittmaß (2h + a ≈ 63 cm) an der korrekten Messposition — im Abstand von 2/3 der nutzbaren Stufenbreite vom Innenkranz — eingehalten wird.
Ob vorkonfektionierte Stahl-Spindeltreppe, individuelle Holzwendeltreppe oder statisch anspruchsvolle Betonwendeltreppe als Helixoid: Der Einbau erfordert Aufmaß, statische Prüfung der Deckenkonstruktion, präzise Montage und Maßkontrolle vor Abnahme. Berliner Altbauten bringen Besonderheiten bei Holzbalkendecken und Brandschutzanforderungen mit sich, die frühzeitig geklärt sein müssen.
Was umfasst Wendeltreppe einbauen lassen?
- Aufmaß & Bestandsaufnahme: Rohöffnungsmaß, Deckenstärke, Leitungsführung und vorhandene Tragstruktur
- Statische Prüfung der Deckenöffnung und Bodenanker-Positionen (bei Holzbalkendecken: Wechselbalken planen)
- Materialwahl & Konfiguration: Spindeldurchmesser, Stufenprofil (Massivholz/Stahl/Glas), Geländervariante
- Koordination Herstellung: vorkonfektionierte Wendeltreppe oder Werkplanung für Sondermaß
- Montage: Spindel setzen, Stufenpaket aufziehen, Geländer und Handlauf montieren, Höhe feinjustieren
- Abnahmeprüfung nach DIN 18065: Schrittmaß, lichte Durchgangshöhe (≥ 2,00 m), Handlaufhöhe
Bei tragenden Decken ist ein Standsicherheitsnachweis erforderlich; in Berlin gilt §60 BauO Bln. Die Koordination mit Tragwerksplanung und Bauordnungsamt gehört zum Leistungsumfang.
DIN 18065 und Wendeltreppen: Was die Norm wirklich fordert

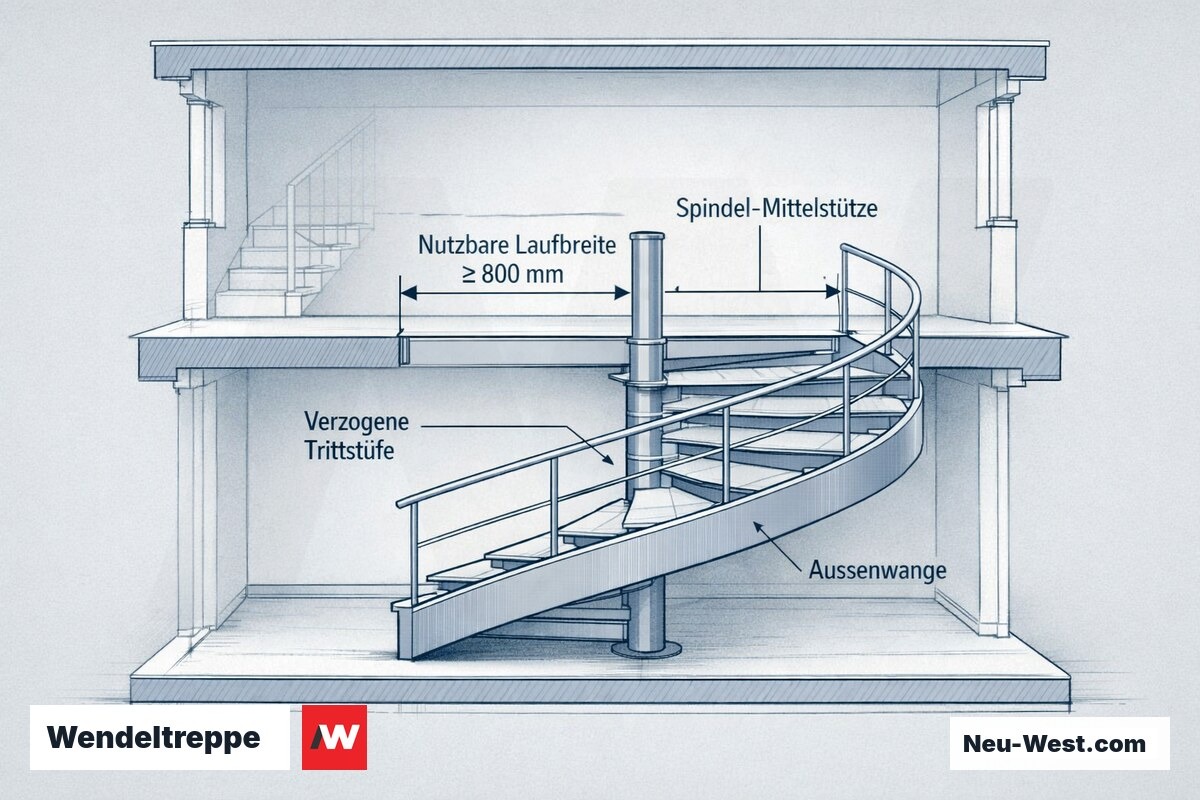

DIN 18065:2015-03 behandelt Wendeltreppen als Sonderkonstruktion mit eigener Messregel: Die maßgebliche Auftrittsbreite wird auf einer Bezugslinie im Abstand von zwei Dritteln der nutzbaren Laufbreite zur Innenkante gemessen — nicht in Treppenmitte. Diese Vorschrift verhindert, dass der geometrisch bedingte Zulauf zur Spindel als vollwertige Auftrittsbreite gewertet wird.
Für Wendeltreppen als einzige Verbindung zwischen zwei Ebenen gilt im Regelfall eine nutzbare Laufbreite von mindestens 800 mm; Abweichungen bedürfen einer behördlichen Einzelzustimmung. Als Nebentreppen in privaten Wohnhäusern sind geringere Maße unter bestimmten Voraussetzungen genehmigungsfähig — aber nicht automatisch zulässig.
Entscheidend ist die Treppenklassenzuordnung: Haupttreppen müssen volle DIN-18065-Maße einhalten, während Wendeltreppen baurechtlich meist als Nebentreppen eingestuft werden — mit eingeschränkten Mindestmaßen, aber gleichzeitig begrenzter Verwendbarkeit als alleiniger Rettungsweg.

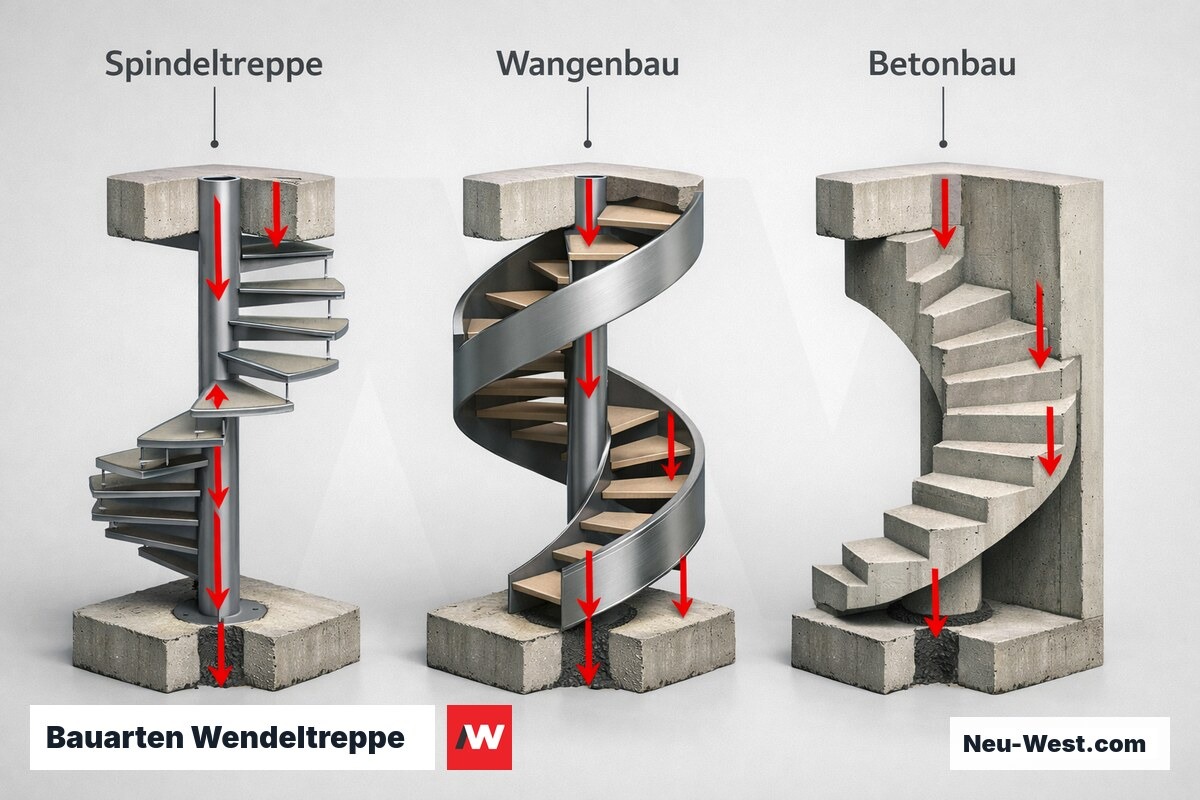

Statik der Spindeltreppe: Torsion als unterschätzter Lastpfad
Bei der Spindeltreppe leitet jede Stufe ihre Last über einen Hebelarm von typisch 500–900 mm in die Mittelspindel ein — als Torsionsmoment. Kumuliert über alle Stufen eines Geschosses entstehen an der Fußeinspannung trotz moderater Einzellasten erhebliche Torsionsmomente, die eine reine Drucklastbetrachtung systematisch unterschätzt.
Die Spindel — meist Hohlprofil DN100–200 mm — wird auf kombinierte Torsion und Druck beansprucht. Kritisch ist der Kopfanschluss: Ohne biegesteife Verbindung an Decke oder Brüstung wirkt die Spindel als Kragarm, was die Torsionsausnutzung nahezu verdoppeln kann. Eine Gegenlagerung im Oberpunkt ist statisch fast immer geboten.
Moderne Statik-Programme lösen diese räumliche Lastfigur als FEM-Stabmodell. Händische Vereinfachungen nach ebener Schnittkraftzerlegung führen bei ungewöhnlichen Windungsgeometrien oder mehrläufigen Systemen zu systematischen Fehlern — insbesondere wenn der Öffnungswinkel von der Standardwindung von 360° abweicht.
Maßkonfigurator: Rohbauhöhe → Stufenanzahl + DIN-18065-Prüfung
Eingabe: lichte Rohbauhöhe in Metern (z. B. 2.80). Rechenbasis: Steigungshöhe s = 19 cm (DIN 18065 Höchstmaß MFH / Büro; EFH Nutzungsklasse A s ≤ 20 cm). Schrittmaß-Probe: 2s + a = 63 cm → Auftritt a ≈ 25 cm (Regelmaß DIN 18065 erfüllt). Liegt a an der 2/3-Lauffläche unter 23 cm, greift die Nebentreppen-Ausnahmeklausel (s ≤ 21 cm, a ≥ 16 cm). Stufenanzahl im Ergebnis auf ganze Zahl aufrunden. Kostenrichtwert: Stahl Standard inkl. Spindel, Geländer und Montage Berlin.
Unverbindlicher Richtwert – der genaue Preis hängt von Untergrund, Aufwand und Ausführung ab.
Technische Kenndaten Wendeltreppe
| Außendurchmesser (Regelbereich) | 1.200–2.000 mm |
|---|---|
| Spindel-Außendurchmesser | 100–200 mm (Hohlprofil) |
| Auftrittsmaß an Bezugslinie (2/3 Laufbreite von Innenkante) | ≥ 150 mm empfohlen |
| Steigungsmaß (Regelfall nach DIN 18065) | 170–200 mm |
| Schrittmaß (2 × Steigung + Auftritt) | 590–650 mm |
| Windungswinkel je Geschoss | typisch 280°–360° |
| Nutzlast Wohngebäude (EN 1991-1-1) | 3,0 kN/m² + 2,0 kN Einzellast |
| Handlaufhöhe (DIN 18065 Mindestmaß) | ≥ 900 mm; Landesbauordnung bei Absturzhöhe > 1 m prüfen |

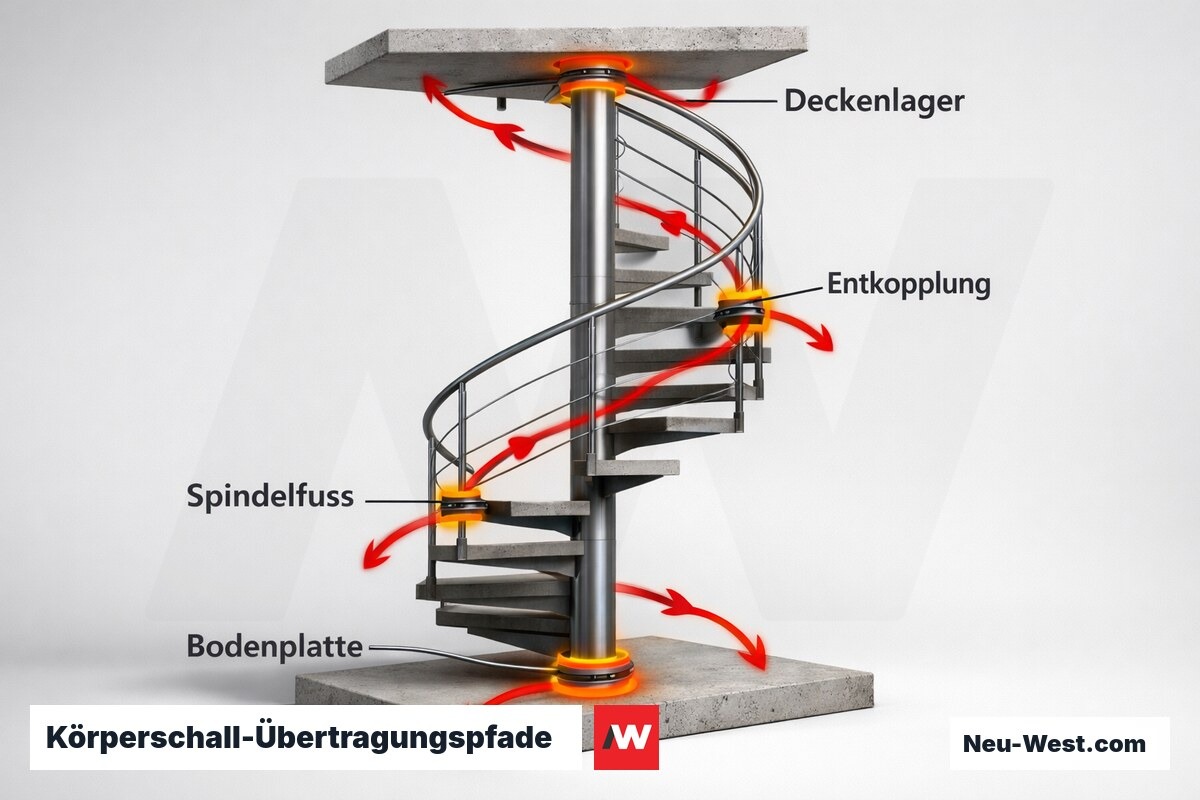

Schallschutz bei Wendeltreppen: Entkopplung der Spindel
Die Spindel ist der einzige Lastpfad der Treppe — Körperschall aus Tritten wird direkt in Boden- und Deckenanschluss eingeleitet. Ohne Maßnahmen können Trittschallpegel an der Spindelbasis die Anforderungen nach DIN 4109-1 für Mehrfamilienhäuser (L'n,w ≤ 53 dB) erheblich überschreiten.

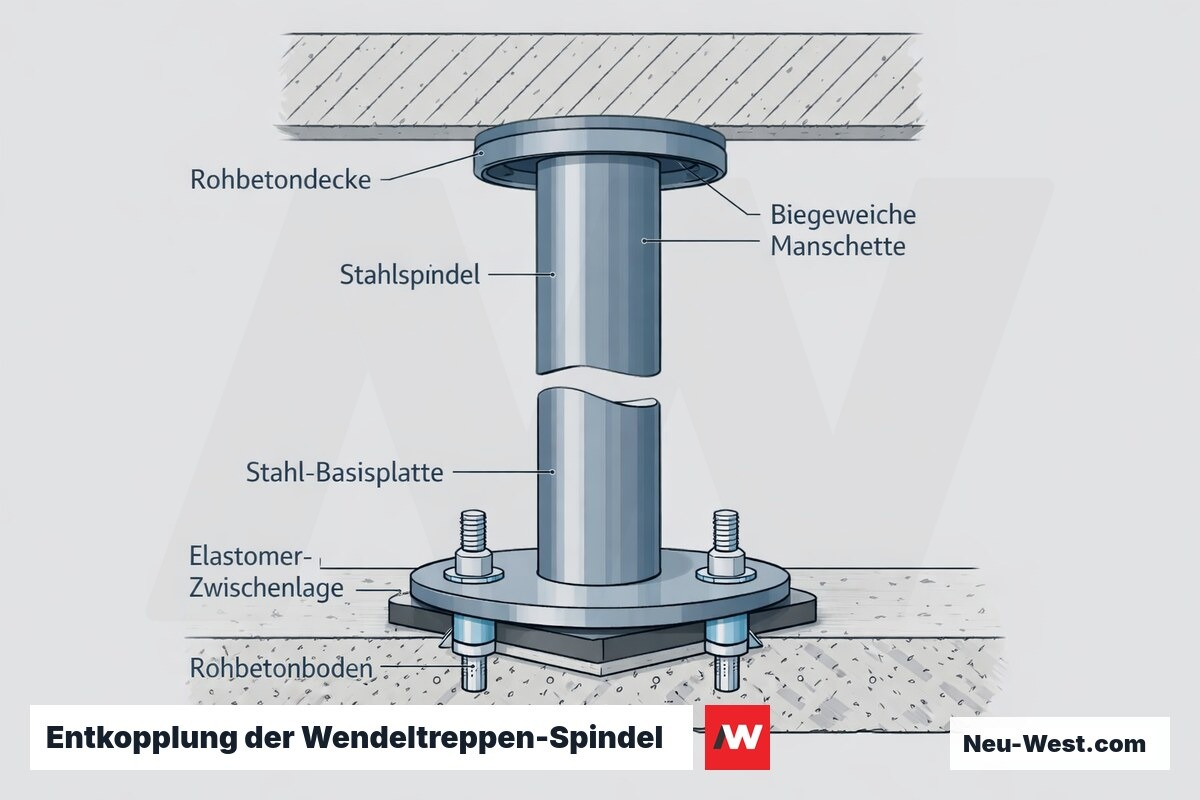

Der wirksamste Ansatz ist die akustische Trennung am Fußpunkt: Elastomere Zwischenlagen — z.B. aus Sylomer® oder Neopren, auf die Treppenmasse abgestimmt — entkoppeln die Spindel vom Rohboden. Ergänzend verhindert eine biegeweiche Manschette am Deckenanschluss den Körperschall-Kurzschluss über den Oberpunktanschluss.
Massivere Wendeltreppen aus Beton oder Naturstein transmittieren Körperschall stärker als Stahl-Systemtreppen. Die Schallrechnung sollte vor der Materialentscheidung stehen — insbesondere wenn vertraglich erhöhter Schallschutz (z.B. VDI 4100 Klasse SSt II, ≤ 46 dB) vereinbart wurde oder Schlafräume direkt angrenzen.
Materialvarianten der Wendeltreppe
Stahl pulverbeschichtet
Günstigstes Systemsortiment, große Farbauswahl, Lieferzeit 2–6 Wochen. Im Innenbereich ausreichender Korrosionsschutz; für Außenanwendungen nur feuerverzinkt + Beschichtung. Gewicht typisch 200–350 kg je nach Durchmesser.
Edelstahl V2A / V4A
Pflegeleicht, korrosionsbeständig, hochwertige Optik. V4A für chlorhaltige Umgebungen erforderlich (Hallenbad, Küstenbereich). Schweißnähte im Sichtbereich müssen gebeizt oder elektropoliert sein — sonst Rostfleckenbildung durch Anlauffarben.
Holz-Stahl-Kombination
Stahlspindel mit Holzstufen (Eiche, Buche, Nussbaum). Warme Haptik, gute Trittschallabsorption. Verbindung Stufe-Spindel muss formschlüssig sein; reine Verschraubung in Hirnholz ist dauerhaft unzureichend — Einlegeplatte oder Klemmkonstruktion erforderlich.
Beton (ortbetoniert)
Monolithisch, hohe Masse (600–1.200 kg), freie Formbarkeit. Schalung für den spiralförmigen Kern ist aufwendig; Bewehrungsführung um die Spindel erfordert Detailplanung. Nachträgliche Korrekturen kaum möglich — Maßhaltigkeit vor dem Betonieren sicherstellen.
Gusseisen / historische Repro
Für Altbauten und denkmalgeschützte Objekte. Originalteile aus der Gründerzeit auf Gebrauchtmarkt verfügbar; Repro-Guss nach Muster möglich. Sprödigkeit beachten: Zugbelastung und Schlag können Guss brechen — keine Anpassung durch Biegen.
Wendeltreppe als Fluchtweg: Wann die Anforderungen erfüllt sind
Gemäß Musterbauordnung (MBO §33) und in Berlin der BauOBln gilt: Der erste Rettungsweg muss über einen notwendigen Treppenraum geführt werden. Eine Wendeltreppe erfüllt diese Anforderung im Regelfall nicht — die eingeschränkte Laufbreite und die stufenbedingt zulaufende Gehfläche erschweren Evakuierungen unter Panik- oder Traglastbedingungen.
Ausnahme für den Einfamilienhausbau: In privaten Häusern bis zu zwei Vollgeschossen kann eine Wendeltreppe als einzige Vertikalverbindung anerkannt werden, wenn der zweite Rettungsweg — z.B. eine Anleiterstelle am Fenster — nachgewiesen ist. Ein formeller Abweichungsantrag nach § 67 BauOBln ist in der Regel erforderlich.
Bestandsschutz greift nur für die unveränderte Situation: Erhöht sich die Personenzahl, die Geschossanzahl oder die Nutzungsart, erlischt der Bestandsschutz für den Rettungsweg — und die aktuelle Landesbauordnung wird unmittelbar anwendbar. Dieser Punkt wird bei Umbauprojekten im Bestand regelmäßig unterschätzt.
Typen-Finder: Konstruktionsprinzip und Materialklasse
Nutzung und Anforderungsprofil der geplanten Wendeltreppe:
Was kostet Wendeltreppe einbauen lassen?
Die Kosten variieren stark nach Durchmesser, Material, Geschosshöhe und dem Aufwand für Deckendurchbruch sowie statische Nachweise. Systemtreppen liegen deutlich unter Maßanfertigungen.
| Leistung | Preis-Spanne (Richtwert) |
|---|---|
| Stahl-Systemtreppe pulverbeschichtet, inkl. Montage | 3.500–7.000 EUR |
| Edelstahl-Systemtreppe, inkl. Montage | 6.000–14.000 EUR |
| Holz-Stahl-Kombination, Maßanfertigung | 8.000–18.000 EUR |
| Beton-Wendeltreppe, ortbetoniert inkl. Schalung | 15.000–35.000 EUR |
| Deckendurchbruch Stahlbetondecke, inkl. Stahlrahmen | 1.500–4.000 EUR |
| Deckendurchbruch Holzbalkendecke, inkl. Wechselbalken | 800–2.500 EUR |
| Tragwerksplanung Spindel + Deckenöffnung (LPH 4) | 800–2.500 EUR |
| Gesamtprojekt Systemtreppe (inkl. Durchbruch + Planung) | 6.000–14.000 EUR |
| Gesamtprojekt Maßanfertigung (inkl. Durchbruch + Planung) | 12.000–40.000 EUR |
Richtwerte für Berlin/Brandenburg, projektabhängig — kostenloses Festpreis-Angebot anfragen.

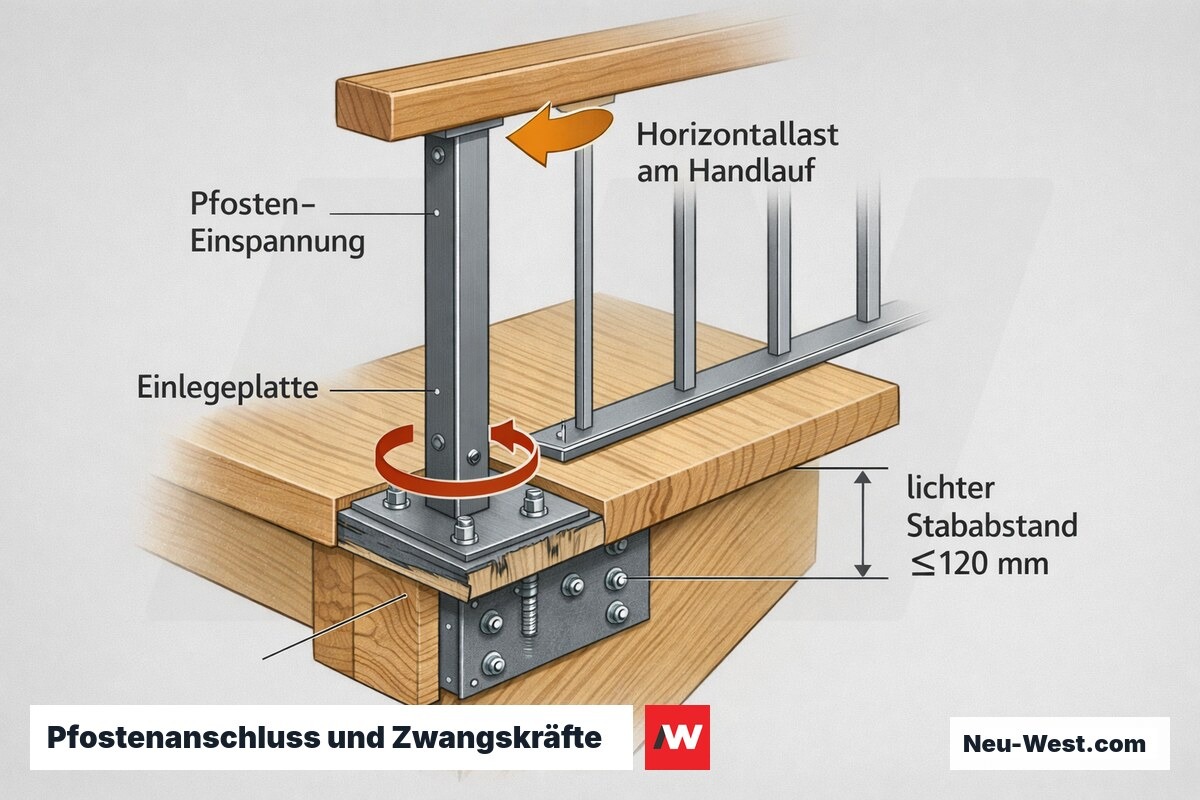

Geländergeometrie: Zwangskräfte und Pfostenanschlüsse
Das Geländer einer Wendeltreppe folgt einer Helixlinie — Handlauf und Pfosten stehen dreidimensional verdreht. Beim Biegen von Profilen oder Rohren entsteht Schränkung (Verwölbung des Querschnitts), die bei ungünstigen Verbindungsdetails Risse in Schweißnähten oder Lockerungen in Steckverbindungen verursacht.
Pfosten werden an der Stufenvorderkante oder am Traufholm eingeschraubt. Die Horizontallast beträgt nach DIN EN 1991-1-1 mindestens 0,5 kN am Handlauf; bei 900 mm Handlaufhöhe ergibt das ein Einspannmoment von 0,45 kNm je Pfosten. Bei Holzstufen unter 35 mm Stärke reicht Einschrauben allein nicht aus — Einlegeplatten oder Unterlegwinkel sind konstruktiv erforderlich.
Der lichte Abstand zwischen Geländerstäben ist nach geltendem Regelwerk auf maximal 120 mm zu begrenzen. Spiralförmige Füllstäbe erfüllen die Anforderung, müssen aber frei von Querstreben sein, die als Kletterhilfe dienen könnten — ein Aspekt, der bei Designgittern mit geometrischen Mustern oft übersehen wird.

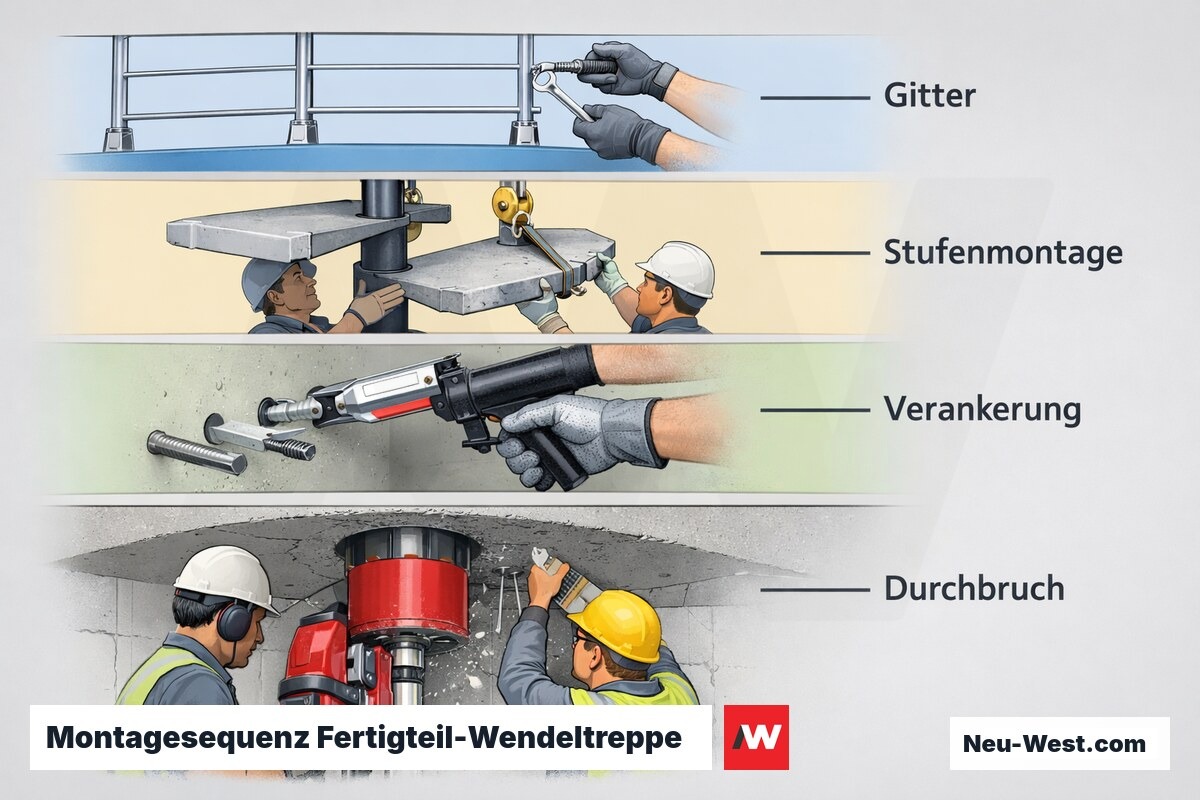

Einbauablauf: Wendeltreppe einbauen lassen
Aufmaß und Bestandsanalyse
Geschosshöhe, Deckenkonstruktion, Bewehrungslage (bei Stahlbeton: Ferroscan) und verfügbare Grundrissfläche werden exakt aufgemessen. Ergebnis: Systemtreppe realisierbar oder Maßanfertigung erforderlich?
Tragwerksplanung und Genehmigung
Statiker dimensioniert Spindel, Verankerung und Deckendurchbruch. Bei Abweichung von der Bauordnung (z.B. Rettungsweg): Abweichungsantrag bei der Baubehörde Berlin stellen. Bearbeitungszeit einplanen.
Deckendurchbruch vorbereiten
Leitungsführung prüfen (Elektro, Heizung, Wasser), Bewehrungsortung, Aussparung markieren. Stahlbetondecke: Kernbohrung oder Trennschleifen; dann Stahlrahmen einsetzen und mit verbleibender Bewehrung verbinden.
Spindel verankern
Fußpunktverankerung auf Rohboden (Dübel- oder Schweißanschluss); akustische Entkopplungslage einlegen. Spindel ausrichten, lotrecht stellen, Zwischenfixierung bis Kopfanschluss fertiggestellt ist.
Stufen und Handlauf montieren
Stufen werden von unten nach oben auf die Spindel geschoben und in Endposition arretiert. Handlauf als vorgebogenes Bauteil montieren, mit Pfosten verschrauben; Schränkung der Helixform am Verbindungspunkt ausgleichen.
Kopfanschluss und Abschlussblende
Spindel wird oben an Decke oder Sturz befestigt (Gegenlager). Deckendurchbruch erhält Blende oder Podestplatte mit Belagsanschluss. Geländer an Podestebene anschließen; Übergangsschwelle belagsgerecht ausführen.
Abnahme und Dokumentation
Prüfung Kopffreiheit, Geländerhöhe, Stablichtweitenmaß. Belastungsprobe (Personenlast auf jede Stufe). Übergabe Montagedokumentation und CE-Konformitätserklärung (EN 1090-1) bei Stahl-Systemtreppe.
Einbau im Bestand: Deckendurchbruch und versteckte Mehrkosten
Der Deckendurchbruch ist der häufig unterschätzte Kostenblock. In Stahlbetondecken müssen Bewehrungsstäbe lokalisiert und durch einen Stahlrahmen ersetzt werden. Sind vorgespannte Stähle oder Spannkabel betroffen, steigen Aufwand und Kosten erheblich — eine Vorspannungsortung ist in diesem Fall Pflicht.
In Holzbalkendecken ist der Eingriff geometrisch einfacher, statisch aber nicht trivial: Wechselbalken müssen die unterbrochenen Balken neu auflagern. Die Auflagerreaktion des Wechselbalkens muss über Balkenschuhe oder Einzapfungen in die benachbarten Längsbalken eingeleitet werden — deren Tragfähigkeit ist vor Ausführung rechnerisch zu prüfen.
Regelmäßig unterschätzte Mehrkosten: abgehängte Decken mit umzulegender Leitungsführung, Estrichaussparungsrand und Neuverfüllung, Fußbodenheizungsschleifen im Durchbruchbereich sowie die farbliche Anpassung der Deckenuntersicht. Diese Positionen fehlen in frühen Schätzungen — und erscheinen als Nachtragspositionen.
Kostenindikator: Material + Geländertyp + Montage Berlin
Eingabe: geplante Stufenanzahl (Richtwert 14–16 je Geschoss bei s ≈ 18–19 cm). Basis: Stahl Standard, Ø 120 cm, Stahlstab-Geländer, inkl. Planung und Montage Berlin. Materialfaktoren auf Basispreis: Edelstahl gebürstet × 1,6 | Holz massiv (Buche / Eiche) × 1,8 | Beton Wendelkern Ø ≥ 140 cm × 2,2. Geländer-Aufpreise: Glas VSG 10 mm + ca. 2.500 EUR | Edelstahlseil gespannt + ca. 1.500 EUR. Ø 160 cm statt 120 cm: + 15–25 % auf Basiswert.
Unverbindlicher Richtwert – der genaue Preis hängt von Untergrund, Aufwand und Ausführung ab.
Systemtreppe außerhalb des Toleranzbereichs bestellt
Liegt die tatsächliche Geschosshöhe außerhalb des Anpassungsbereichs einer Systemtreppe (typisch ±30 mm je Segment), entstehen Sonderelemente, die den Preisunterschied zur Maßanfertigung eliminieren. Regel: immer exaktes Aufmaß durch den Montagebetrieb — dann Produkt wählen, nicht umgekehrt.
Körperschall-Kurzschluss durch Wandkontakt
Berührt die Wendeltreppe seitlich eine Wand — durch Geländerpfosten oder die Treppenkonstruktion selbst — entsteht ein direkter Schallübertragungspfad, der die Spindel-Entkopplung am Fußpunkt wirkungslos macht. Wandkontakt konsequent vermeiden oder ebenfalls elastisch entkoppeln.
Asymmetrischer Deckenausschnitt löst das Kopffreiheitsproblem
Statt kreisrundem Ausschnitt kann die Öffnung in Gehrichtung versetzt D-förmig oder oval ausgeführt werden. Das erhöht die Kopffreiheit auf den letzten 90° vor dem Austritt erheblich — kostengünstiger als eine zusätzliche Podestlösung.
CE-Kennzeichnung bei Stahl-Systemtreppen nach EN 1090-1
Serienmäßige Stahl-Systemtreppen fallen unter EN 1090-1 (tragende Stahlkonstruktionen) und benötigen CE-Kennzeichnung mit Leistungserklärung. Bei Maßanfertigungen ist die Einzeltragwerksplanung und der Standsicherheitsnachweis durch den Auftraggeber separat zu beauftragen.
System vs. Maßanfertigung: Toleranzen und Preisunterschied
Systemtreppen sind auf Standarddurchmesser (typisch 1.200, 1.400, 1.600, 2.000 mm) und Geschosshöhenstufen ausgelegt. Anpassungen erfolgen über Spindelverlängerungen mit einem Toleranzbereich von typisch ±30 mm je Segment. Liegt die Bestandsgeschosshöhe außerhalb dieser Bandbreite, sind Sonderelemente nötig, die den Kostenvorteil der Systemtreppe stark reduzieren.
Maßanfertigungen bieten freie Wahl von Durchmesser, Öffnungswinkel, Stufenzahl und Material — aber: Fertigungszeit 6–14 Wochen, Einmalkosten für CAD-Konstruktion und CNC-Programme, kein Ersatzteilsortiment ab Lager. Wirtschaftlich sinnvoll bei Altbauten mit ungewöhnlichen Geschosshöhen, Sondermaterialien oder Öffnungswinkeln jenseits von 360°.

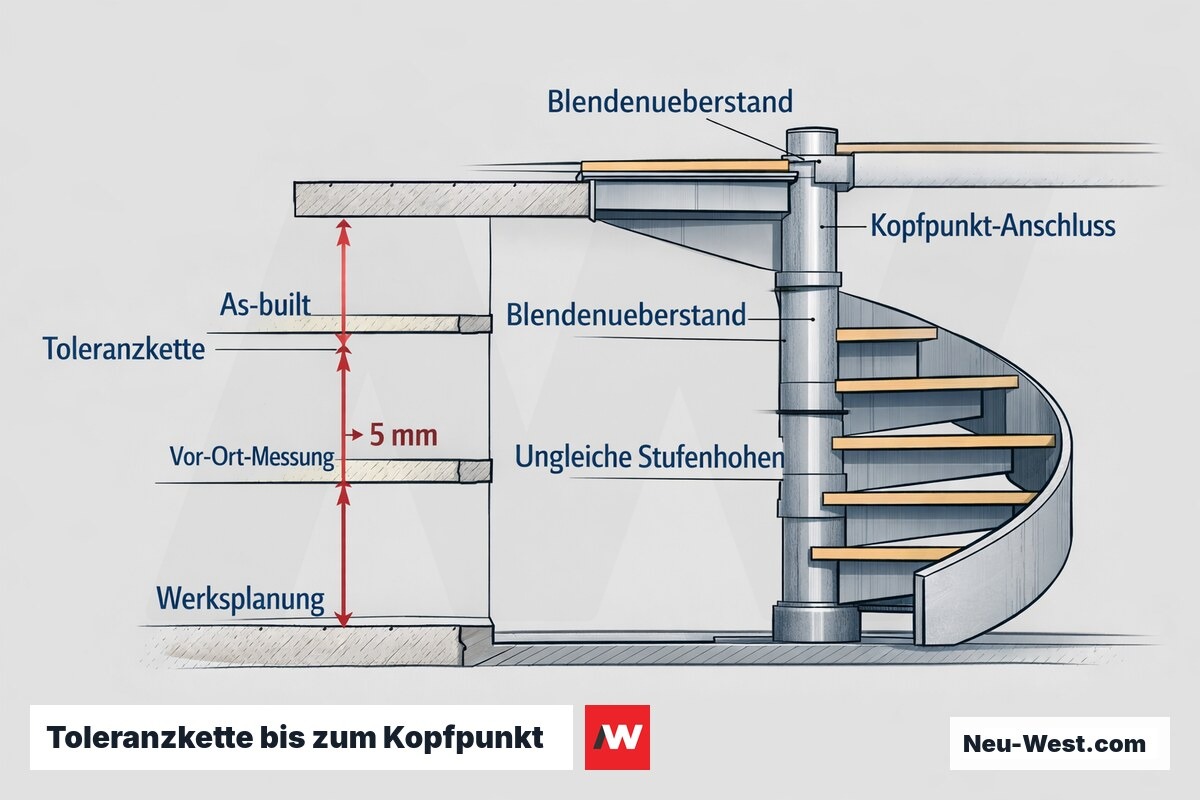

Die kritische Toleranzkette: Hersteller-Planungsmaß → Bau-Aufmaß → Einbau-Ist. Abweichungen über 5 mm kumulieren sich über alle Segmente und können am Kopfpunkt zu sichtbaren Blendenüberständen oder ungleichmäßigen Stufenhöhen führen. Ein Aufmaß durch den Montagebetrieb vor Bestellung ist die sicherste Lösung.
Projektphasen: Wendeltreppe einbauen lassen
- Erstaufmaß, Bestandsanalyse, Materialwahl1–2 Tage
- Tragwerksplanung Spindel + Deckendurchbruch1–3 Wochen
- Genehmigung / Abweichungsantrag BauOBln (wenn erforderlich)4–10 Wochen
- Fertigung Maßanfertigung (entfällt bei Systemtreppe)6–14 Wochen
- Deckendurchbruch vorbereiten (parallel zur Fertigung möglich)1–2 Tage
- Lieferung und Montage1–3 Tage
- Abnahme, Dokumentation, Übergabe1 Tag

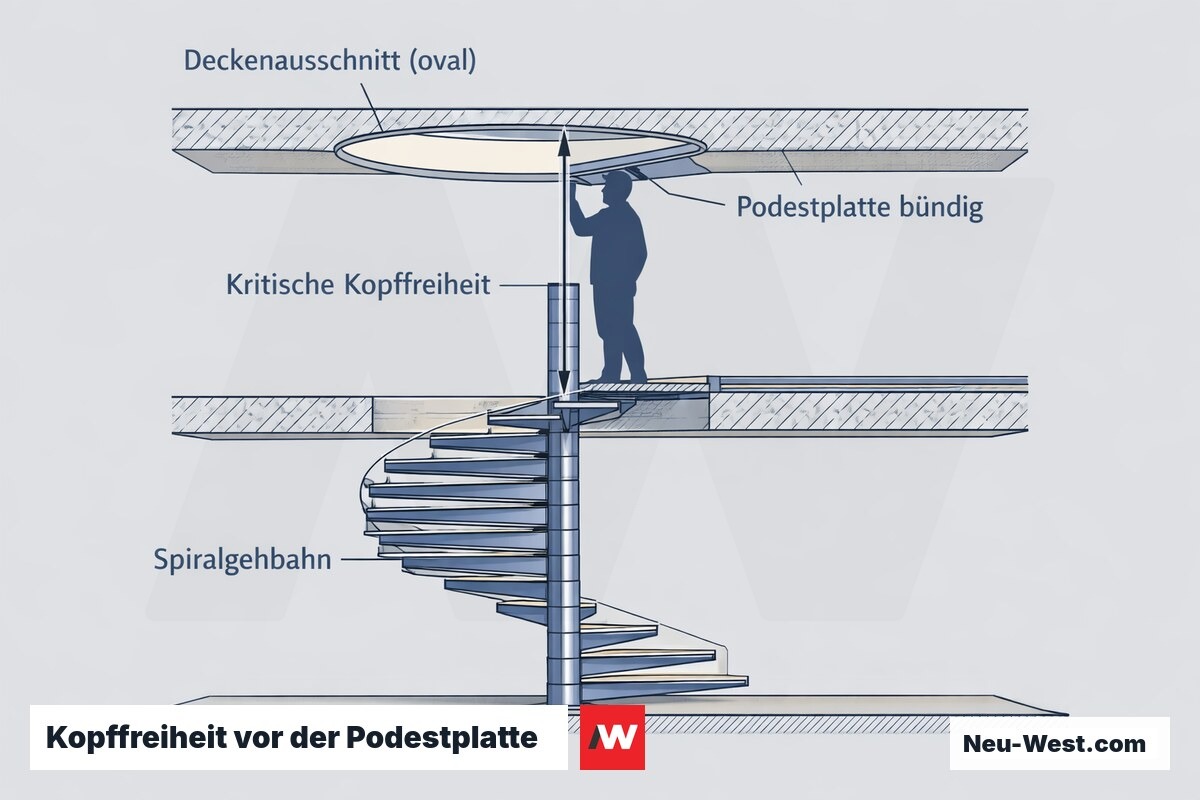

Kopffreiheit: Der häufigste Maßfehler bei der Planung
DIN 18065 fordert eine lichte Kopffreiheit von mindestens 2.000 mm, gemessen senkrecht auf der Stufenfläche an jedem Punkt des Laufstreifens. Bei Wendeltreppen mit mehr als 360° Windung kann der Deckenausschnitt im oberen Windungsbereich — kurz vor dem Austritt — dieses Maß unterschreiten, wenn die Planung nur den vertikalen Ausstiegspunkt berücksichtigt.
Typischer Planungsfehler: Der kreisförmige Ausschnitt wird für den Austrittspunkt bemessen, aber die Kopffreiheit auf der spiralförmigen Gehbahn in den letzten 90° vor der Podestplatte bleibt ungeprüft. Bei einer 1.400-mm-Treppe mit 360°-Windung und 2,60 m Geschosshöhe verbleiben an dieser kritischen Stelle oft nur 1,75–1,85 m.
Lösungsansätze: Entweder wird der Deckenausschnitt in Drehrichtung versetzt oval oder D-förmig ausgeführt, oder die letzte Stufe wird als bündige Podestplatte auf Geschossniveau ausgebildet. Letzteres erfordert eine sorgfältige Geländer-Übergangslösung und eine durchdachte Belagsschwelle zwischen Treppen- und Geschossbelag.
Wendeltreppe vs. geradläufige Treppe: Vor- und Nachteile
Vorteile
- Minimaler Grundrissbedarf: 1,2–2,0 m Durchmesser statt 4–6 m² Treppenhaus
- Gestalterisches Highlight — vertikale Raumskulptur, individuell konfigurierbar
- Systemtreppen in 1–2 Tagen montierbar, geringer Baustellenaufwand
- Deckendurchbruch kleiner als bei geradläufigen Treppen mit Zwischenpodest
- Nachrüstung im Bestand ohne separaten Treppenraumkonstruktion realisierbar
Nachteile / Grenzen
- Möbeltransport eingeschränkt: Sofas, Matratzen und lange Objekte nicht führbar
- Kein nutzbarer Stauraum unter der Treppe erschließbar
- Barrierefreiheit nicht erreichbar; Treppenlift-Integration konstruktiv nicht möglich
- Kein notwendiger Treppenraum nach Bauordnung — zweiter Rettungsweg meist nachweispflichtig
- Schallschutz erfordert aktive Entkopplungsmaßnahmen; ohne diese hohe Trittschallpegel
- Eingeschränkte Begehbarkeit für Personen mit Gehbehinderung und im Alter
Wichtige Begriffe rund um Wendeltreppe einbauen lassen
Spindel
Bezugslinie (Auftrittsmaß Wendeltreppe)
Schrittmaß
Notwendiger Treppenraum
Torsionsmoment
L'n,w (bewerteter Norm-Trittschallpegel)
Wechselbalken
Eine Wendeltreppe ist keine Sparoption für beengte Verhältnisse — sie ist eine Sonderkonstruktion mit eigenen statischen, schallschutztechnischen und bauordnungsrechtlichen Anforderungen. Wer diese kennt, plant fehlerfrei; wer sie unterschätzt, bezahlt es im Nachtragsmanagement.
