Sicherungskasten & Zählerschrank erneuern in Berlin – Fachbetrieb für normgerechte Elektroinstallation
Ein veralteter Sicherungskasten ist kein reines Komfortproblem – er ist ein Sicherheits- und Haftungsrisiko. Anlagen ohne Fehlerstromschutzschalter (RCD) und ohne Überspannungsschutz entsprechen nicht dem Stand der Technik nach VDE 0100 und gefährden im Schadensfall den Versicherungsschutz. Die Erneuerung ist gleichzeitig die Gelegenheit, Zählerplatz, Hauptverteilung und Unterverteilung auf eine normgerechte, zukunftssichere Basis zu heben.
Technisch unterschätzt wird der behördlich-koordinative Aufwand: Der zuständige Netzbetreiber (VNB) muss für Ab- und Anmeldung der Messeinrichtung, die Freischaltung am Hausanschlusskasten (HAK) und die Abnahme des neuen Zählerplatzes nach TAB (Technische Anschlussbedingungen) zwingend eingebunden werden. Erst nach dieser Abnahme darf der Elektriker den Schrank unter Spannung final in Betrieb nehmen.
Was umfasst die Erneuerung von Sicherungskasten und Zählerschrank?
- Bestandsaufnahme und TAB-konforme Planung: Strangermittlung, Leitungsquerschnittsprüfung der Zuleitung, Bewertung des Zählerplatz-Typs nach TAB des örtlichen VNB
- Koordination mit dem Netzbetreiber: Anmeldung der Bauleistung als eingetragener Installateur, Terminabstimmung für HAK-Freischaltung und Messeinrichtungsabnahme
- Demontage des Bestandsverteilers: Spannungsfreiheit herstellen und prüfen, Leiter kennzeichnen, Altanlage fachgerecht entfernen und entsorgen

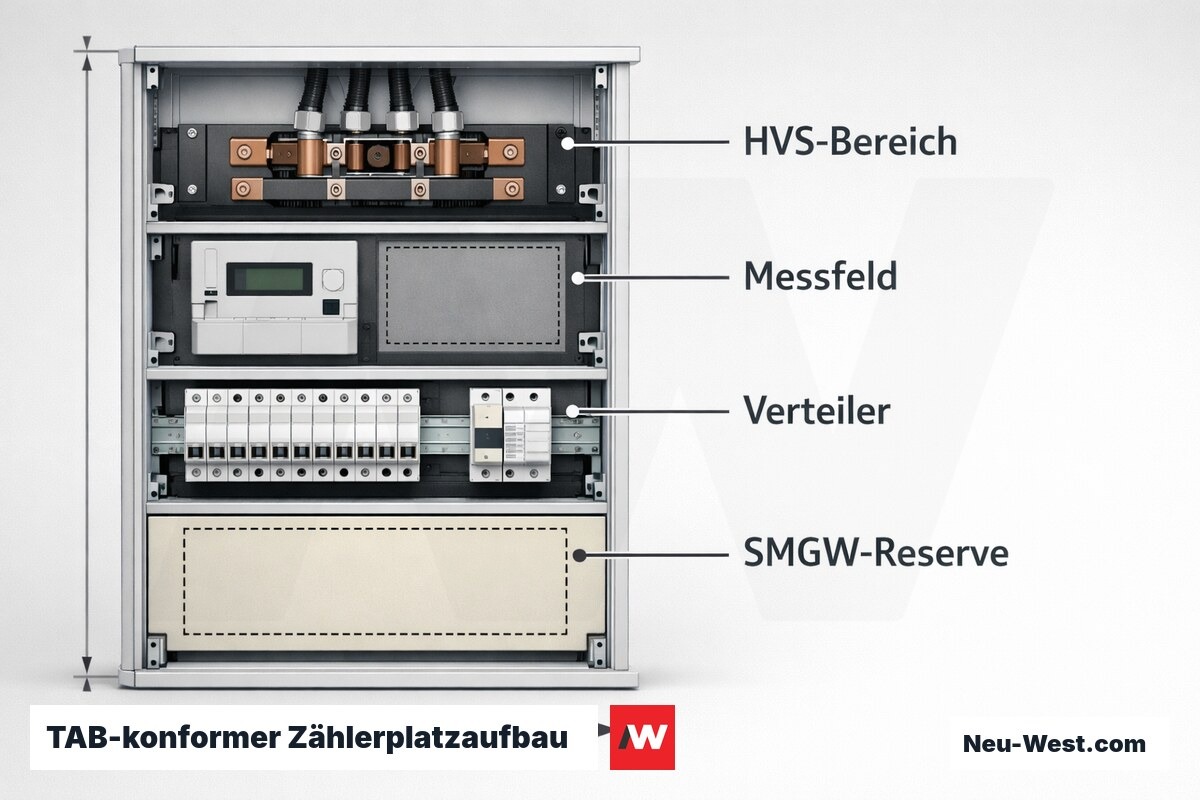

- Montage des neuen Zählerschranks nach 5-Feld-Konzept (HAK-Bereich, Hauptleitungsabzweig, Zählerfeld, Verteilerfeld, Reserve) mit plombierfähigen Kammern für den VNB-Bereich

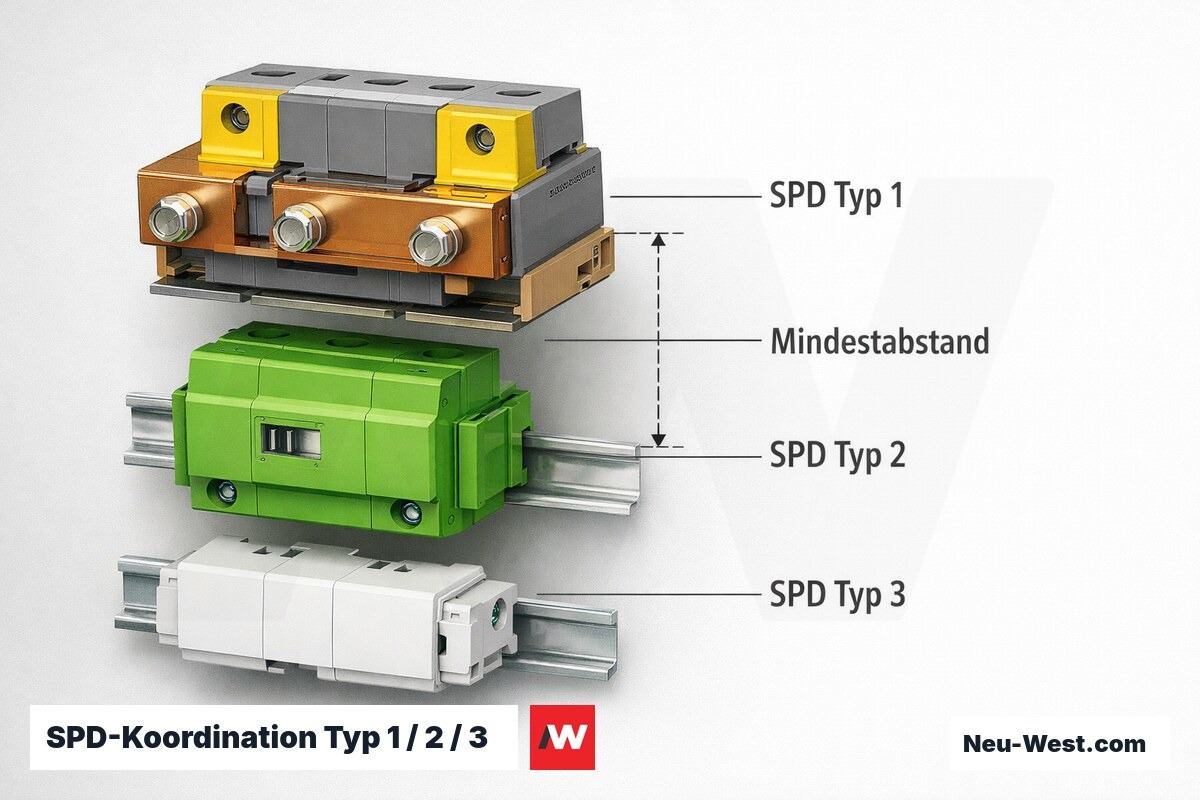

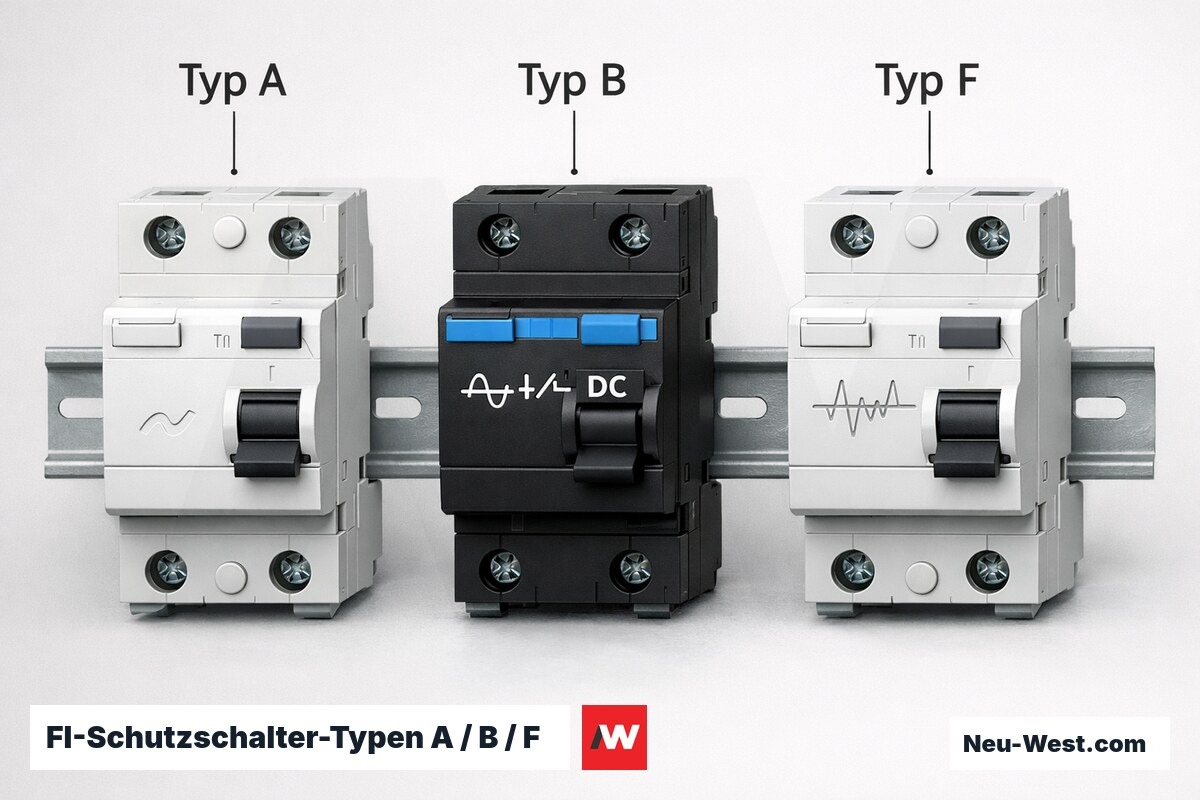

- Einbau normgerechter Schutzorgane: LS-Schalter je Stromkreis, FI-Schalter in Gruppenaufteilung (Typ A, F oder B je nach angeschlossener Last), Überspannungsschutz Typ 1/2, ggf. AFDD
- Abnahmeprüfung nach VDE 0100-600: Isolationsmessung, Schleifenimpedanzmessung, vollständiges Mess- und Prüfprotokoll, anschließende Inbetriebnahme mit VNB-Abnahme
Der Zählerplatz liegt an der Schnittstelle zur öffentlichen Infrastruktur und unterliegt den TAB des örtlichen VNB – in Berlin derzeit die TAB 2007 in der jeweils gültigen regionalen Fassung. Gleichzeitig müssen neu errichtete Zählerschränke auf den Smart-Meter-Rollout nach dem Messstellenbetriebsgesetz (MsbG) vorbereitet sein: ausreichend Bauraum, Kabelreserve und Gateway-taugliche Kammertrennung.
Aluminiumleitungen im Bestand: der unterschätzte Anschlusspunkt
In Gebäuden vor etwa 1970 wurden Hauszuleitungen häufig als Aluminiumkabel ausgeführt. Aluminium oxidiert an der Oberfläche und kriecht unter mechanischem Druck — beides erhöht den Übergangswiderstand an Klemmen und kann im Extremfall Brandwärme erzeugen.

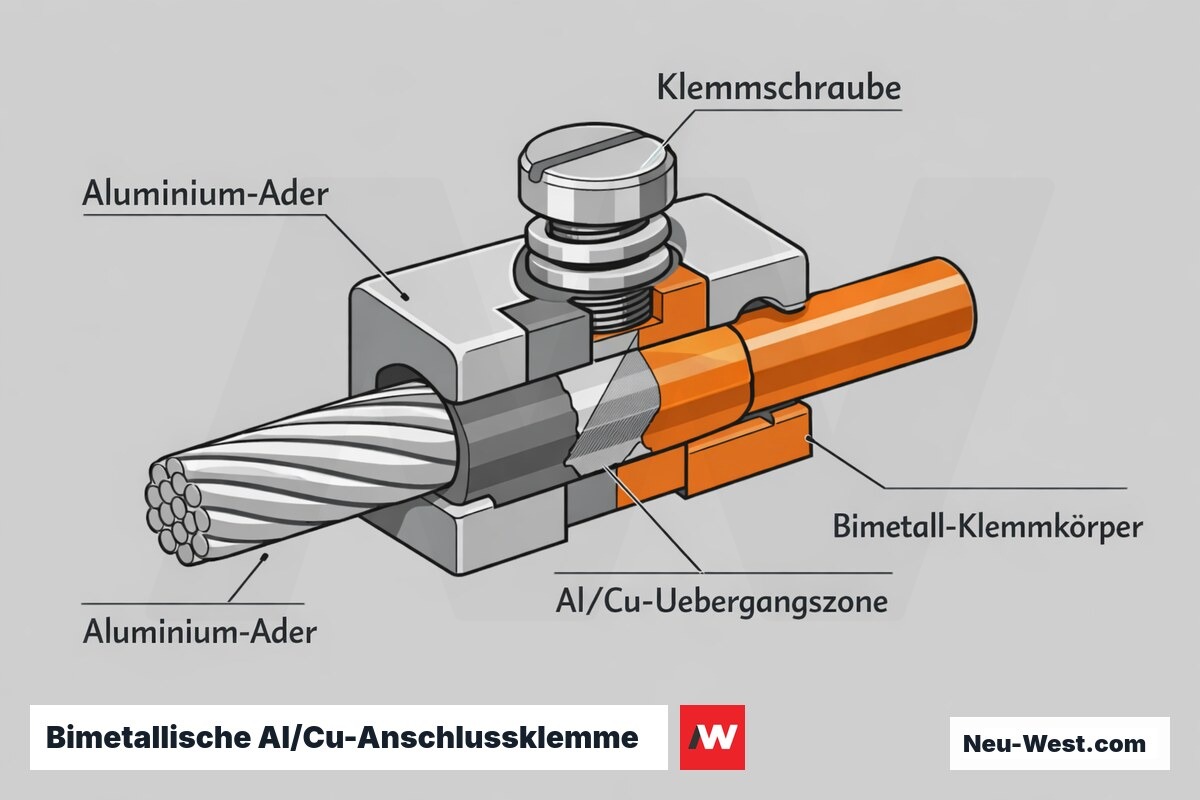

Beim Verteileraustausch müssen Al-Adern zwingend mit bimetallischen Al/Cu-Anschlussklemmen nach IEC 61238 (z. B. Typ AL-X) gefasst werden. Der Befund und die eingesetzten Klemmtypen sollten im Prüfprotokoll namentlich dokumentiert sein — das schützt den Ausführenden haftungsrechtlich und liefert dem Auftraggeber Nachweissicherheit.
Technische Kenndaten: Unterverteiler und Zählerschrank
| Einbautiefe Unterputz-Verteiler | 100–150 mm (systemabhängig) |
|---|---|

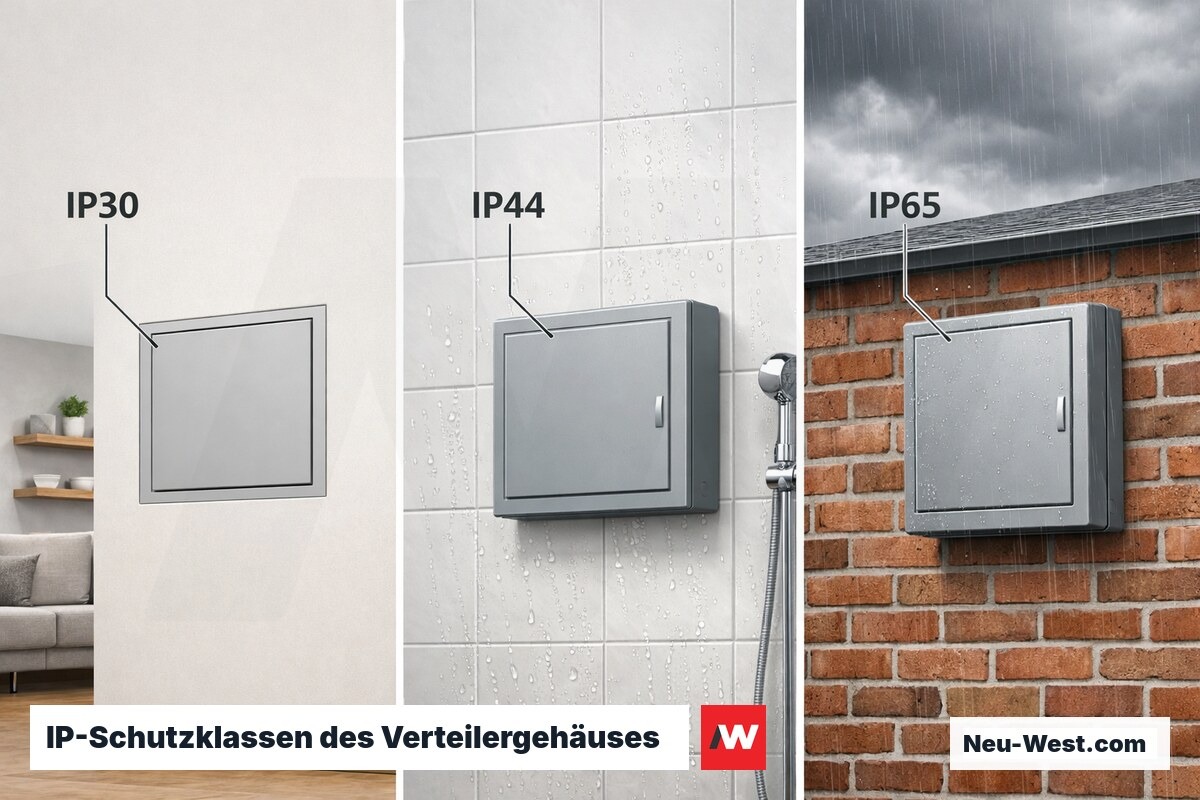

| Gehäuse-Schutzgrad Innenbereich trocken | IP30 Mindest, IP40 empfohlen |
| Kurzschluss-Festigkeit Icw (Geräteklassen) | 6 kA / 10 kA / 25 kA |
| Nennstrom Sammelschiene EFH / MFH | 100 A / bis 400 A |
| Eichrahmenmaß iMSys-fähig (Stromnetz Berlin) | 1/3 DIN = 192 mm × 320 mm |
| Zulässiger Betriebstemperaturbereich | −5 °C bis +40 °C (IEC 61439-3) |
| Typische Nutzungsdauer | 25–35 Jahre |
TN-C zu TN-S: der häufigste Systemfehler beim Verteileraustausch
Ältere Installationen nutzen das TN-C-System, in dem Neutral- und Schutzleiter als gemeinsamer PEN-Leiter geführt sind. Moderne Verteiler mit FI-Schutzschaltern (RCD) setzen ein getrenntes N/PE-System voraus — die Umwandlung erfolgt im TN-C-S-Übergang.
Der PEN-Trennpunkt muss am Hausanschlusskasten oder unmittelbar am Verteilereingang liegen, niemals nach dem RCD. Wird die Trennung dahinter gesetzt, ist die FI-Funktion unwirksam: Fehlerströme finden keinen definierten PE-Rückpfad — ein Fehler, der bei der VDE-Abnahmeprüfung nicht immer detektiert wird, im Ernstfall aber keinen Personenschutz bietet.
Kostenkalkulator: Zählerschrank / Unterverteilung erneuern
Richtwert für die Erneuerung eines Wohnungs- oder Hausverteilerkastens in Berlin. Im Preis anteilig enthalten: Zählerkasten, Sammelschiene, FI-Schutzschalter Typ A (2 Stück, je Gruppen-RCD), Überspannungsschutz Typ 2 nach DIN VDE 0100-534. Zusatz-Positionen gesondert kalkulieren: Wallbox-Stromkreis (3×6 mm² NYM-J bis Stellplatz) +280–420 EUR; PV-Einspeisepunkt mit Zweirichtungszähler +350–550 EUR; FI Typ F (für Frequenzumrichter-Lasten) statt Typ A je RCD +60–110 EUR Aufpreis; Stromnetz-Berlin-Freischaltgebühr pauschal ca. 190 EUR zzgl. MwSt.
Unverbindlicher Richtwert – der genaue Preis hängt von Untergrund, Aufwand und Ausführung ab.
Was kostet Sicherungskasten / Zählerschrank erneuern?
Richtwerte inkl. Material und Montage (netto, Berlin 2025/2026). Endpreis abhängig von Altbefund, Anzahl Stromkreise und Zusatzleistungen wie AFDD oder Smart-Meter-Vorbereitung.
| Leistung | Preis-Spanne (Richtwert) |
|---|---|
| EFH-Unterverteiler, 16 Stromkreise, 2× RCD-Gruppe | 1.400–2.400 EUR |
| EFH-Unterverteiler, 24 Stromkreise, FI/LS-Kombi, iMSys-vorbereitet | 2.400–3.900 EUR |
| MFH-Zählerverteiler 4–8 WE, HLS, 1/3-DIN-Zählerplätze | 3.800–7.000 EUR |
| Einzelner LS-Automat tauschen (je Gerät inkl. Lohn) | 60–130 EUR |
| AFDD-Nachrüstung je Stromkreis (Aufpreis) | 80–150 EUR |
| SNB-Zähleranmeldung + Zählertermin (Netzbetreiber-Gebühr) | gesondert nach SNB-Tarif |
Richtwerte für Berlin/Brandenburg, projektabhängig — kostenloses Festpreis-Angebot anfragen.

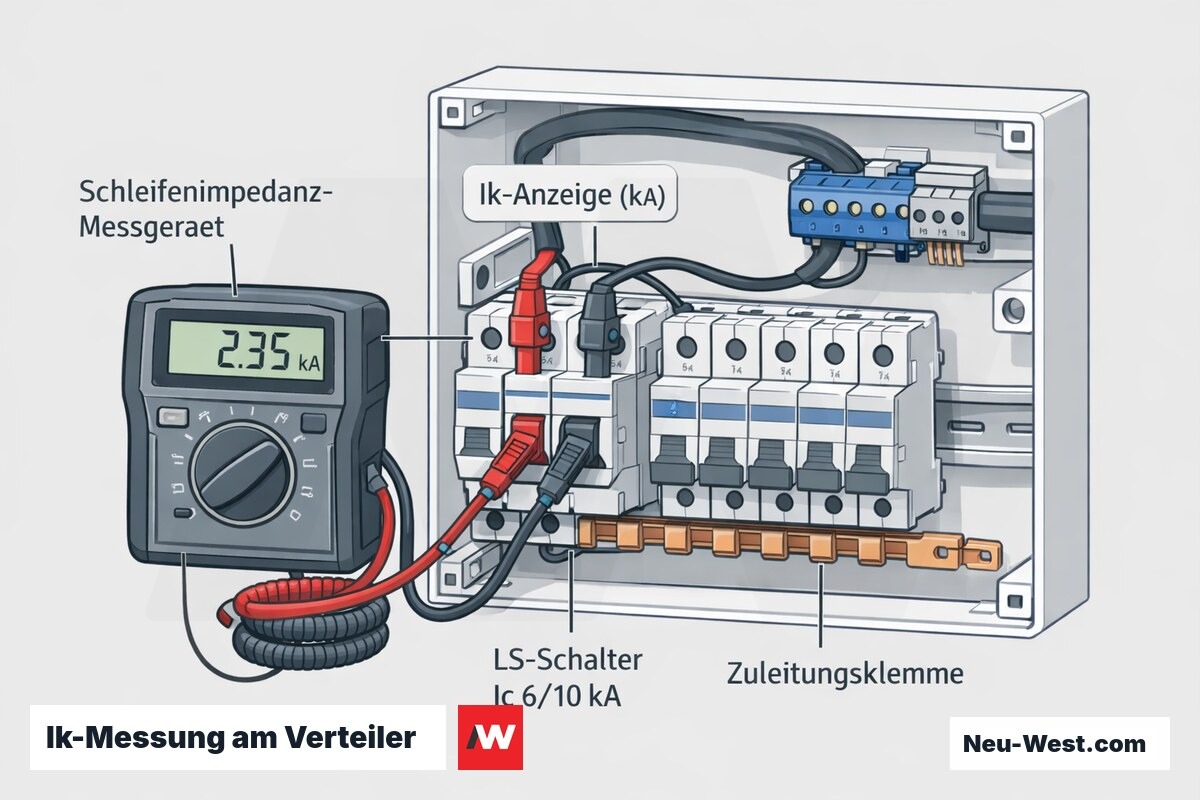

Kurzschlussstrom messen: ohne Ik-Wert keine normkonforme Auslegung
DIN VDE 0100-430 fordert, dass das Ausschaltvermögen Ic jedes Leitungsschutzautomaten den prospektiven Kurzschlussstrom Ik am Einbauort übersteigt. In Berliner Stadtnetzen variiert Ik am HAK je nach Trassenlänge zwischen ca. 0,8 kA in Randlagen und ca. 6 kA in dichten Innenstadtnetzen — ein Faktor, der über den Gerätetyp entscheidet.
Ohne Messung kann nicht nachgewiesen werden, ob Standard-Automaten mit Ic = 6 kA ausreichen oder Geräte mit 10 kA erforderlich sind. Der Messnachweis Ik gehört ins Abnahmeprotokoll nach DIN VDE 0100-600 und ist zugleich das entscheidende haftungsrechtliche Dokument gegenüber dem Auftraggeber.
Verteilergehäuse im Vergleich: Unterputz — Aufputz — Standverteiler
| Kriterium | Unterputz | Aufputz | Standverteiler |
|---|---|---|---|
| Wandeingriff / Installationsaufwand | Schlitz erforderlich, hoch | keiner, gering | keiner, gering bis mittel |
| Einbautiefe / Platzbedarf | 100–150 mm im Mauerwerk | ca. 150 mm vor Wand | ab 300 mm freistehend |
| iMSys-Eignung (1/3-DIN-Eichrahmen) | kaum möglich (zu flach) | bedingt möglich | normkonform, SNB-Standard |
| Abschließbarkeit / Brandschutz | Revisionsdeckel mit Schloss | Aufbau-Tür mit Schloss | Schrankschloss, plombierbar |
| Erweiterbarkeit | durch Gehäusegröße begrenzt | Gehäuseaustausch nötig | Felderweiterung modular |
Smart Meter Pflicht: ab wann der Zählerschrank das Gateway aufnehmen muss
Das Messstellenbetriebsgesetz (MsbG) schreibt den Einbau eines intelligenten Messsystems (iMSys) vor bei Verbrauch ≥ 6.000 kWh/a, Erzeugungsanlagen ≥ 7 kW (PV) und Ladepunkten ≥ 11 kW. Stromnetz Berlin setzt den Rollout stufenweise um; neue Zählerschränke müssen diese Anforderungen bereits antizipieren.
Der Schrank benötigt für das Smart Meter Gateway einen 1/3-DIN-Eichrahmen (192 mm × 320 mm), eine separate 230-V-Hilfsspannung sowie eine gesicherte Datenanbindung (LAN-Dose oder Mobilfunkfenster im Gehäuse). Wer das beim Ersteinsatz nicht vorsieht, zahlt später deutlich mehr für die Nachrüstung.
Zählerfeld-Bedarfs-Finder: TAB-konformer Platzbedarf und SMGW-Pflicht
Welche Einheiten und Sonderverbraucher hat das Objekt?
Ablauf: Zählerschrank erneuern — Schritt für Schritt
Bestandsaufnahme und Messung
Kurzschlussstrommessung (Ik) am HAK, Sichtprüfung auf Aluminiumleitungen, Aufnahme aller Stromkreise, Feststellung der Netz-Systemform (TN-C oder TN-C-S).
Planung und Schaltplanentwurf
Stromkreisaufteilung, RCD-Gruppenkonzept nach Nutzungsbereich, Entscheidung zu AFDD und Smart Meter Vorbereitung, Dimensionierung Sammelschiene (bei MFH mit Gleichzeitigkeitsfaktor nach DIN 18015-1).
Anmeldung bei Stromnetz Berlin
Einreichung Zählerabmeldeformular und ggf. HAK-Freischaltungsantrag. Vorlaufzeit 4–8 Wochen als Pufferposition im Bauzeitplan vorsehen.
Demontage und Montage
Demontage des Altverteilers nach Abschaltung, Einbau Gehäuse und DIN-Tragschienen, normkonforme Verdrahtung nach Schaltplan, vollständige Beschriftung aller Stromkreise.
Prüfung nach DIN VDE 0100-600
Isolationswiderstandsmessung, Schleifenimpedanzmessung je Stromkreis, RCD-Auslöseprüfung (30 mA / 300 ms) — alle Messwerte im Prüfprotokoll mit Geräte-ID dokumentiert.
Zählereinbau und Übergabe
Termin mit Messstellenbetreiber (SNB), Einbau Zähler und ggf. Gateway, Wiederinbetriebnahme, Aushändigung des Prüfprotokolls an den Auftraggeber.

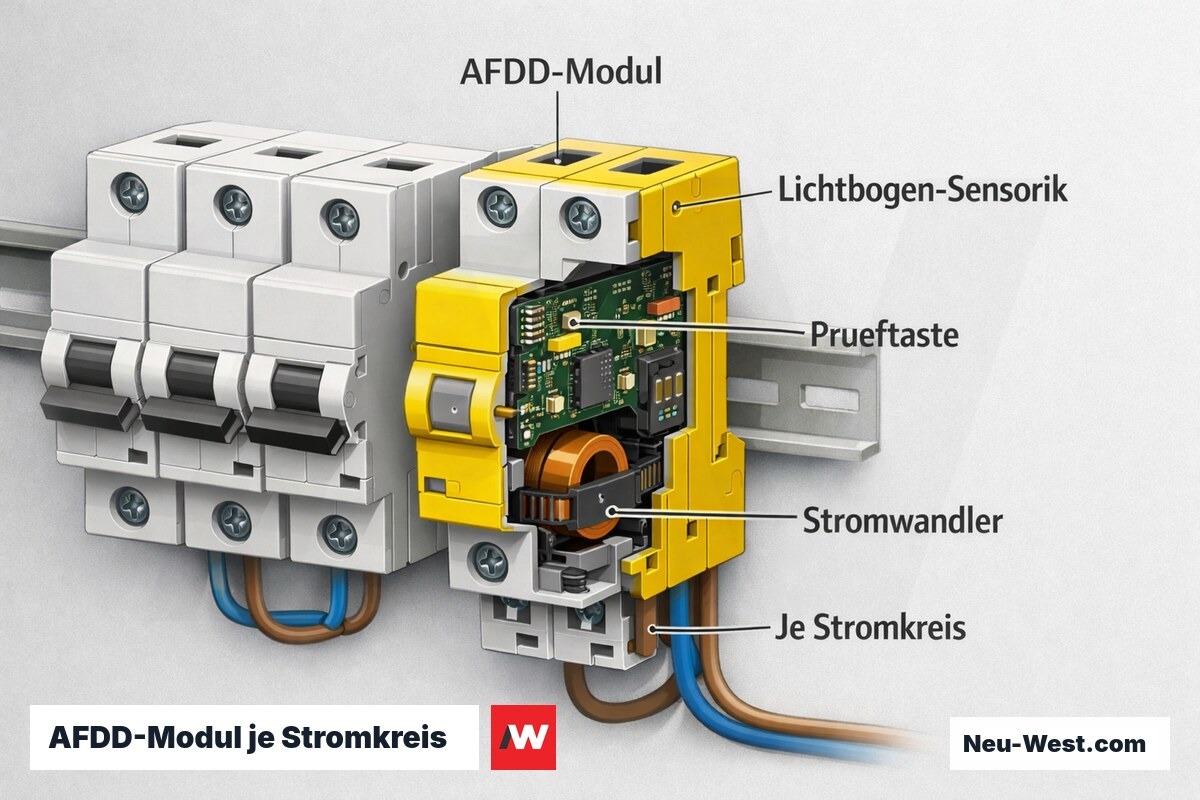

Brandschutzschalter AFDD: Pflicht oder Empfehlung?
AFDD (Arc Fault Detection Devices) nach IEC 62606 erkennen serielle und parallele Lichtbögen, auf die herkömmliche LS-Automaten nicht ansprechen. In Deutschland besteht keine generelle gesetzliche Einbaupflicht, aber DIN VDE 0100-420 (Ausgabe 2021) empfiehlt AFDD in Gebäuden mit erhöhtem Brandrisiko — darunter Holzständer- und Fachwerkkonstruktionen sowie Berliner Altbauten mit historischen Holzbalkendecken.
Die Entscheidung ist bei der Verteiler-Erneuerung explizit zu dokumentieren und dem Auftraggeber zur Zustimmung vorzulegen. Der Aufpreis von ca. 80–150 EUR je Stromkreis lässt sich so transparent als eigene Auftragsposition ausweisen.
PEN-Auftrennung: Reihenfolge entscheidend
Die Trennung des PEN in N und PE muss vor dem ersten RCD im Verteiler erfolgen. Wird der Trennpunkt danach gesetzt, arbeitet der FI-Schutzschalter funktionslos — ein Fehler, der bei der Abnahmeprüfung nicht immer auffällt, im Fehlerfall aber keinen Personenschutz bietet.
Reservefelder einplanen — Faustregel 25 %
Mindestens 25 % freie Leerfelder im neuen Verteiler vermeiden einen vorzeitigen Gehäusewechsel, wenn Wärmepumpe, PV-Anlage oder Ladestation nachkommen. Bei Erstmontage stets die nächste Gehäusegröße wählen — der Aufpreis ist marginal.
SNB-Zählerplatz: 1/3-DIN-Maß ist Pflicht
Stromnetz Berlin fordert für iMSys-fähige Zählerschränke zwingend den Eichrahmen 1/3 DIN (192 mm × 320 mm). Ältere Einfeld-Zählerplätze müssen beim Schrankwechsel auf dieses Maß umgestellt werden — sonst verweigert SNB den Zählereinbau.
Spannungsfall-Limite: wann der Leitungsquerschnitt gleichzeitig erhöht werden muss
Nach DIN VDE 0100-520 darf der Gesamtspannungsfall vom Hausanschluss bis zum letzten Betriebsmittel 4 % der Nennspannung nicht überschreiten; für Beleuchtungsanlagen empfehlen sich 3 %. Wird der Verteilerstandort verlegt oder neue Hochlastverbraucher aufgenommen, ist der Spannungsfall vollständig neu zu berechnen.
Wärmepumpen (Dauerlaststrom 16–32 A) und AC-Ladepunkte (11–22 kW) erzwingen bei langen Zuleitungen häufig Querschnitterhöhungen von 2,5 auf 6 mm² oder mehr. Diese Kosten gehören frühzeitig in die Planung — ein Kabelgraben wird nicht zweimal geöffnet.
Projektphasen und typische Dauern
- Bestandsaufnahme + Planung1–3 Werktage
- Anmeldung Stromnetz Berlin (Vorlauf)4–8 Wochen
- Materialbeschaffung (parallel zur Anmeldung)1–2 Wochen
- Demontage + Montage EFH1–2 Werktage
- Abnahmeprüfung VDE 0100-600 + Protokollhalber Werktag
- Zählereinbau durch SNB-Messstellenbetrieb1–3 Wochen nach Fertigstellung
Berliner Netzbetreiber-Prozess: Fristen und Abnahme korrekt einplanen
Stromnetz Berlin (SNB) ist Netzbetreiber und Standardmessstellenbetreiber. Zählerabmeldung, Zählereinbautermin und — bei Eingriffen am HAK — die Freischaltgenehmigung müssen schriftlich beantragt werden. Vorlaufzeiten von 4–8 Wochen sind keine Ausnahme und müssen als Pufferposition in den Bauzeitplan einfließen.

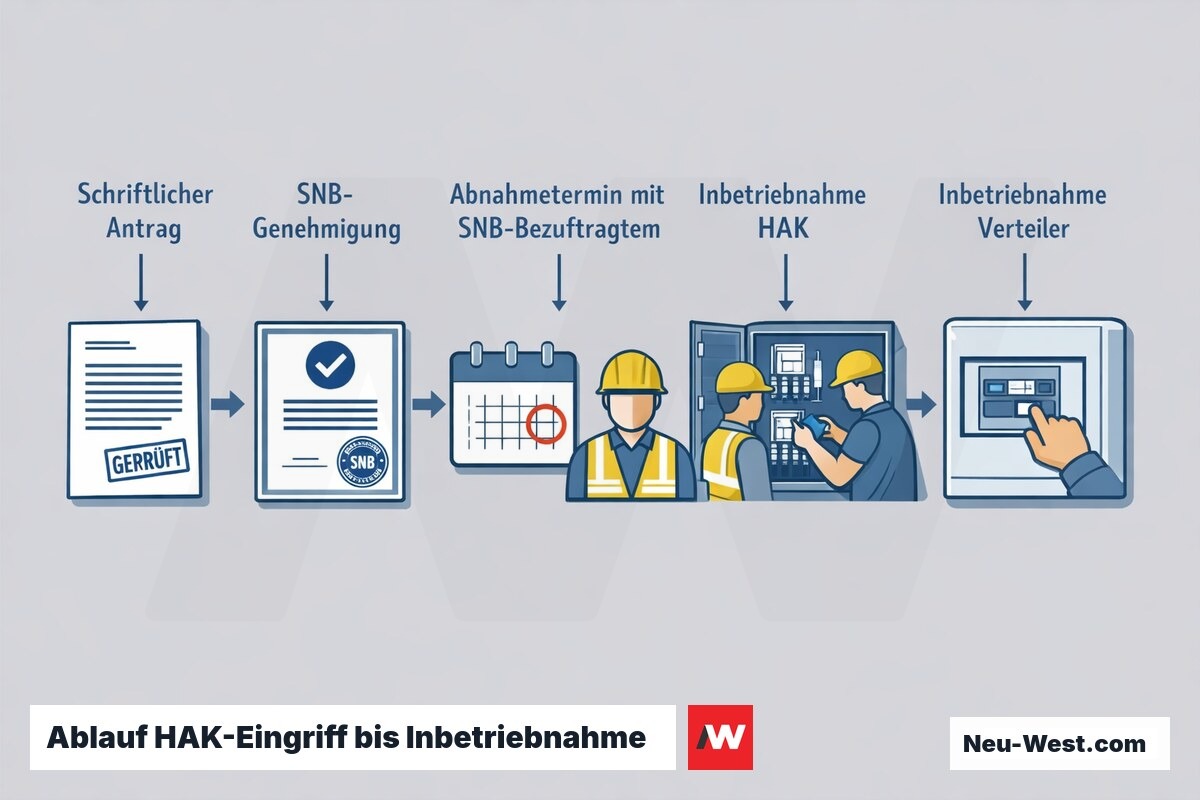

Eingriffe am HAK selbst sind nur nach schriftlicher SNB-Genehmigung und in Anwesenheit eines SNB-Beauftragten zulässig — dieser Termin ist selten kurzfristig buchbar. Wer ihn im Ablaufplan vergisst, riskiert, dass ein fertig montierter Verteiler wochen- oder monatelang nicht in Betrieb gehen kann.
Ausführungsvarianten: welcher Verteilertyp zu welchem Objekt passt
EFH-Unterverteiler (Standard)
Unterputz-Gehäuse mit 24–36 Feldern, 2–4 RCD-Gruppen nach Nutzungsbereichen, Leerfelder für Wärmepumpe und PV. Geeignet für Eigenheime mit einem Zählpunkt.
MFH-Zählerverteiler
Zentraler Standverteiler mit Summenzähler, HLS, Einzelzählerplätzen je WE (1/3-DIN, iMSys-fähig) und WE-internen Unterverteilern. Ab 4 WE nach DIN 43870.
Gewerbe-Standverteiler
Freistehendes Gehäuse IP43/IP54, Sammelschiene 250–630 A, Kabeleinführung von unten. Kurzschluss-Festigkeit bis 25 kA — für Büro- und Gewerbenutzer mit hohen Dauerlasten.
Reservefeld-Konfiguration
Verteiler mit bewusst 30–40 % freien Feldern und vorbereiteter Leerrohr-Infrastruktur. Der Mehraufwand bei Erstmontage ist gering; der Nutzen bei späterer Erweiterung um Wärmepumpe oder Ladepark erheblich.

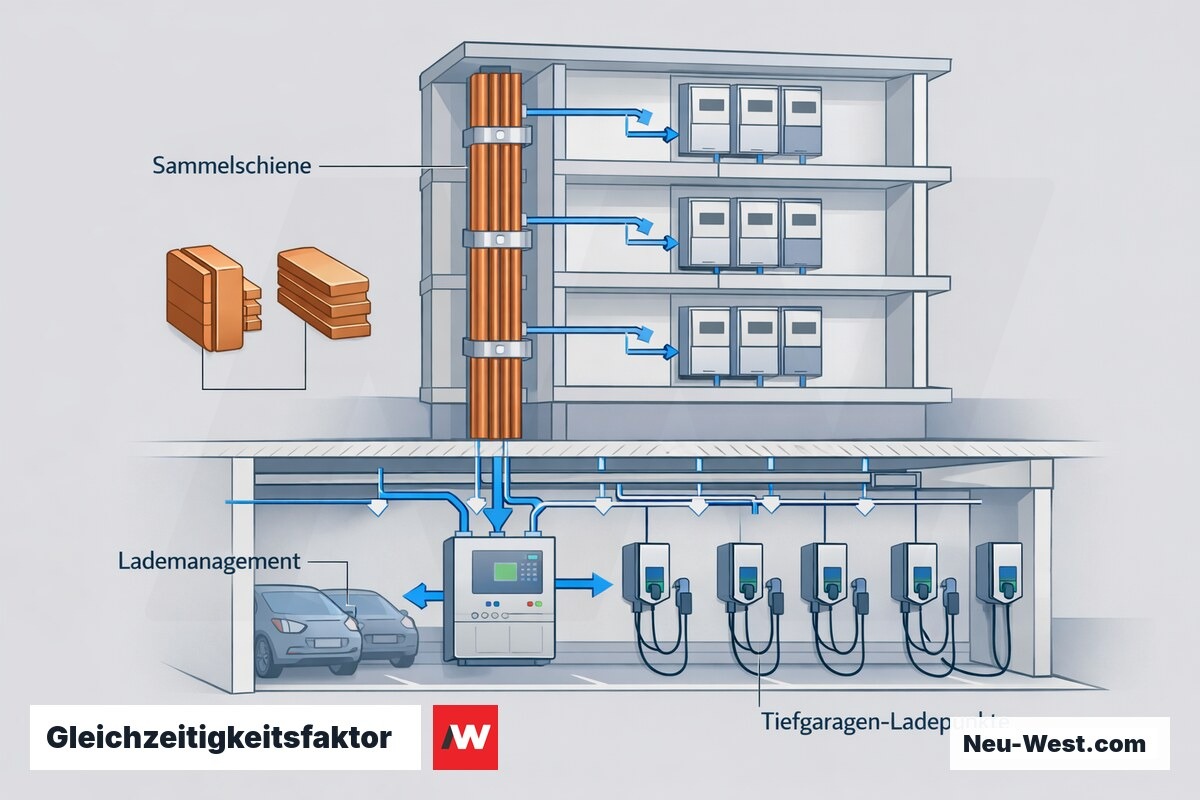

Mehrfamilienhaus: Gleichzeitigkeitsfaktor und Sammelschienen richtig auslegen
Im Mehrfamilienhaus zieht nie jede Wohneinheit gleichzeitig Spitzenlast. Der Gleichzeitigkeitsfaktor g nach DIN 18015-1 liegt bei 10 WE typisch bei 0,5–0,6 — Sammelschiene und Hauptleitungsschutzschalter (HLS) müssen damit nur 50–60 % der Summen-Nennlast führen können.
Wird eine E-Ladeinfrastruktur (z. B. Tiefgaragenladepunkte nach WEG-Reform) ohne Lademanagement integriert, steigt g auf 0,8–1,0 — was Sammelschiene und HLS erheblich vergrößert. Intelligentes Lastmanagement kann g auf 0,4–0,5 senken und damit deutlich kleinere Querschnitte und Schutzgeräte erlauben.
