Lichtschacht einbauen lassen in Berlin – Fachbetrieb für Kellerfenster
Ein Lichtschacht schützt das Kellerfenster vor Erdreich und bringt gleichzeitig Tageslicht und Lüftung in den Keller. Entscheidend ist nicht das Schachtelement selbst, sondern der wasserdichte Wandanschluss: Genau hier entstehen bei unsachgemäßer Ausführung die häufigsten Leckstellen im gesamten Kellerbereich.
Der Einbau beginnt mit dem Freilegen der Kelleraußenwand und dem Prüfen der vorhandenen Abdichtungsebene – und endet erst nach dem lagenweisen Verdichten der Hinterfüllung. Der Ablauf vereint Erd-, Abdichtungs- und Drainagearbeiten in einem einzigen Gewerk.
Was umfasst das Einbauen eines Lichtschachts?
- Schachtgrube ausheben: maschinell oder per Hand je nach Platzverhältnis und Bodenbeschaffenheit
- Freilegen der Kelleraußenwand und Zustandsprüfung der bestehenden Abdichtungsebene
- Setzen, lagegerechtes Ausrichten und kraftschlüssiges Verdübeln des Lichtschachtelements
- Herstellen des wasserdichten Wandanschlusses mit KMB oder Bitumenbahn (Anschluss an Abdichtungsebene nach DIN 18533)

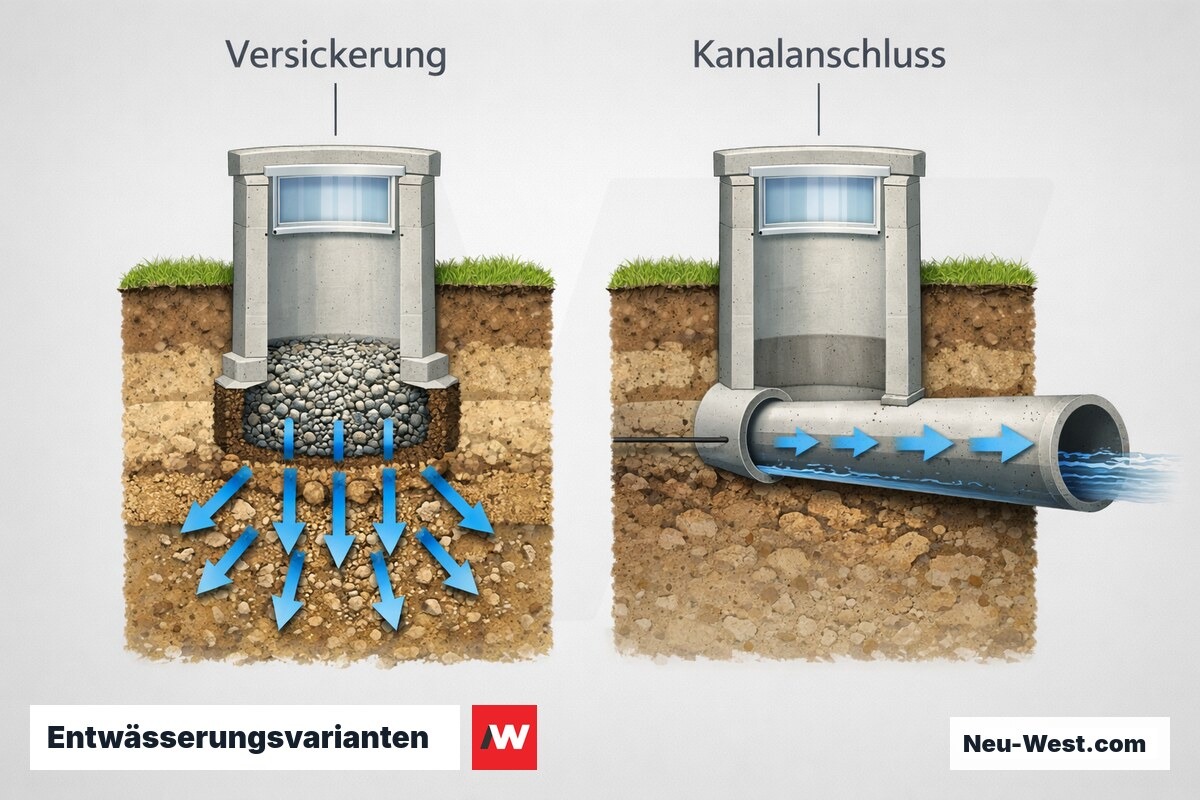

- Einbau der Schachtentwässerung: Anschluss an Grundleitung oder Versickerungsanlage nach DIN 1986-100
- Lagenweises Verfüllen und Verdichten der Grube, Wiederherstellung der Oberfläche
Der Leistungsumfang deckt Erd-, Abdichtungs- und Drainagearbeiten aus einer Hand ab. Bei Bestandsobjekten wird die vorhandene Wandabdichtung in Lage und Typ dokumentiert, bevor die Anschlussarbeit beginnt – ein Schritt, der im Sanierungsfall über Gewährleistungsfragen entscheidet.

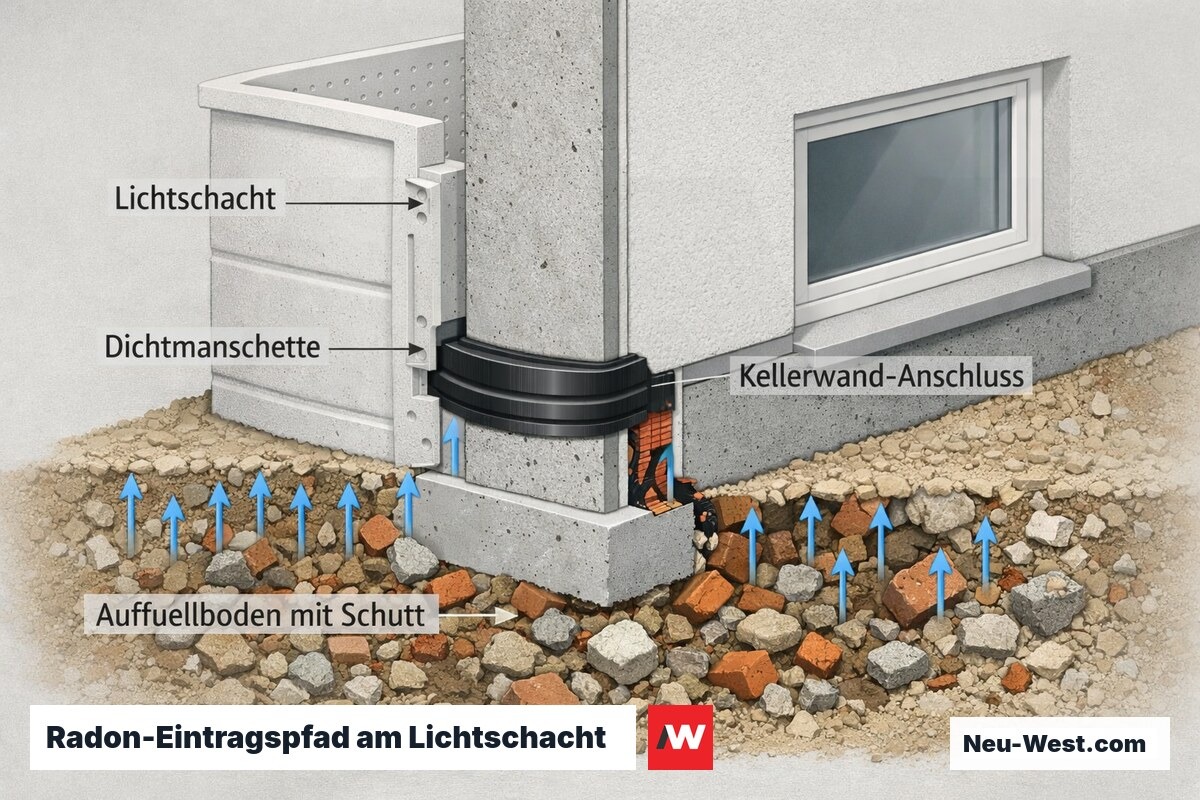

Lichtschacht als Radon-Eintragspfad: Ein unterschätztes Risiko
Lichtschächte stehen in direktem Kontakt mit dem Erdreich und der angrenzenden Kellerraumluft — damit sind sie ein bevorzugter Eintragspfad für bodenluftbürtiges Radon.
In Berliner Auffüllböden mit Granit- und Ziegelschutt-Einschlüssen kann die Radonkonzentration lokal deutlich über dem Referenzwert von 300 Bq/m³ Jahresmittel nach §124 Strahlenschutzgesetz liegen.
Ein luftdicht ausgeführter Schachtanschluss mit dauerhafter Dichtmanschette ist daher nicht nur Abdichtungsmaßnahme, sondern gleichzeitig wirksamer Strahlenschutz — eine Doppelfunktion, die bei der Planung kaum berücksichtigt wird.
Lichtschacht-Materialien im Überblick
PE/PP-Kunststoff
Marktdominantes Material: korrosionsfrei, leicht, einfach kürzbar. Wandstärke 4–8 mm, UV-stabilisiert. Bei Abdeckungen der Klasse B125 ist die Wandverankerung wegen geringer Eigensteifigkeit zwingend.
Verzinkter Stahl
Preiswert und formstabil, jedoch in dauerhaft feuchtem Erdreich korrosionsgefährdet. Bei aggressiven Böden (pH < 5 oder Chlorideintrag durch Tausalz) deutlich reduzierte Lebensdauer — Bodenchemie vorab klären.
Edelstahl V4A
Höchste Korrosionsbeständigkeit, geeignet für tausalzexponierte Lagen. Schweißnähte müssen ISO 3834-konform ausgeführt sein; Schlifftiefe ≥ Ra 0,8 µm reduziert Spaltkorrosionsrisiko. Deutlich höherer Materialpreis.
Beton-Fertigteil
Für große Lichtmaße ab ca. 1,0 × 1,5 m und hohe Flächenlasten geeignet. Hohes Eigengewicht erfordert Fundamentaufstandsprüfung; Abdichtungsanschluss über Quellband oder Fugenblech nach DIN 18533.
Wärmebrücke am Lichtschacht: Psi-Wert, Taupunkt und Dämmdetail
Wo der Lichtschacht die Wärmedämmebene der Kellerwand durchbricht, entsteht eine geometrische Wärmebrücke, berechnet als linearer Wärmedurchgangskoeffizient Ψ nach Beiblatt 2 zu DIN 4108.
Bei marktüblichen PE-Schächten ohne Zusatzdämmung liegt Ψ typisch zwischen 0,05 und 0,12 W/(m·K) — ein Wert, der für den GEG-Energienachweis und KfW-Förderanträge anzusetzen und nachzuweisen ist.
Eine XPS-Dämmschale (λ ≤ 0,035 W/(m·K)) um den Schachtkörper senkt den Ψ-Wert auf unter 0,03 W/(m·K) und verschiebt den Taupunkt nach außen — damit entfällt das Kondensationsrisiko an der Innenschale des Schachts und am Fensterrahmen.
Lichtschacht-Dimensionierungsrechner
Schätzt den PP-Ringsegmentbedarf (à 20 cm Bauhöhe) aus der Netto-Fensterfläche. Bemessungsregel: Einbautiefe = Fensterhöhe + 0,25 m Sohlenpuffer; Schachtbreite = Fensterbreite + 2 × 0,20 m Seitenluft (Mindestmaß); Vorsatztiefe netto ≥ 0,60 m vor der Verglasung. Eingabe: Fensterfläche (Breite × Höhe) in m².
Unverbindlicher Richtwert – der genaue Preis hängt von Untergrund, Aufwand und Ausführung ab.
Einbauablauf: Lichtschacht nachträglich einbauen lassen
Bestandsaufnahme
Wandaufbau, Abdichtungstyp (Schwarz- oder Weißabdichtung) und Fundamenttiefe klären. Bei Risikobaugrund Radon-Vorabmessung veranlassen.
Aushub und Böschung
Freilegen der Kellerwand per Minibagger oder Handschaufel bis auf Fundamentunterkante. Böschung nach DIN 4124 herstellen; bei Tiefen > 1,25 m Verbauplanung erforderlich.
Kernbohrung
Diamantkernbohrung (∅ 200–600 mm je nach Fenstermaß) mit Absaugring — schont bestehende Wandabdichtung vor Bohrwasserunterspülung.
Drainageschicht und Schacht setzen
Kiesschicht ≥ 150 mm (Körnung 16/32) einbringen, Schacht darauf ausrichten und Oberkante auf Geländeniveau einstellen, dann an Wand dübeln.
Abdichtungsanschluss herstellen
Klebeflansch oder Dichtmanschette kraftschlüssig in bestehende Abdichtungsbahn einarbeiten — kein Unterbruch der Abdichtungsebene zulässig.
Kellerfenster einbauen
Fenster mit Wanddurchführungsmanschette in die Bohrleibung einsetzen und Fuge mit dauerhaft plastischem Dichtstoff schließen.
Verfüllen und verdichten
Lagenweise Verfüllung mit Magerbeton oder grabenfähigem Material; nicht direkt am Schachtkörper stampfen (Verformungsgefahr bei PE-Schalen).
Abdeckrost montieren
Gitterrost der passenden Lastklasse (A15 oder B125) mit Arretierung aufsetzen und Kippschutz prüfen.

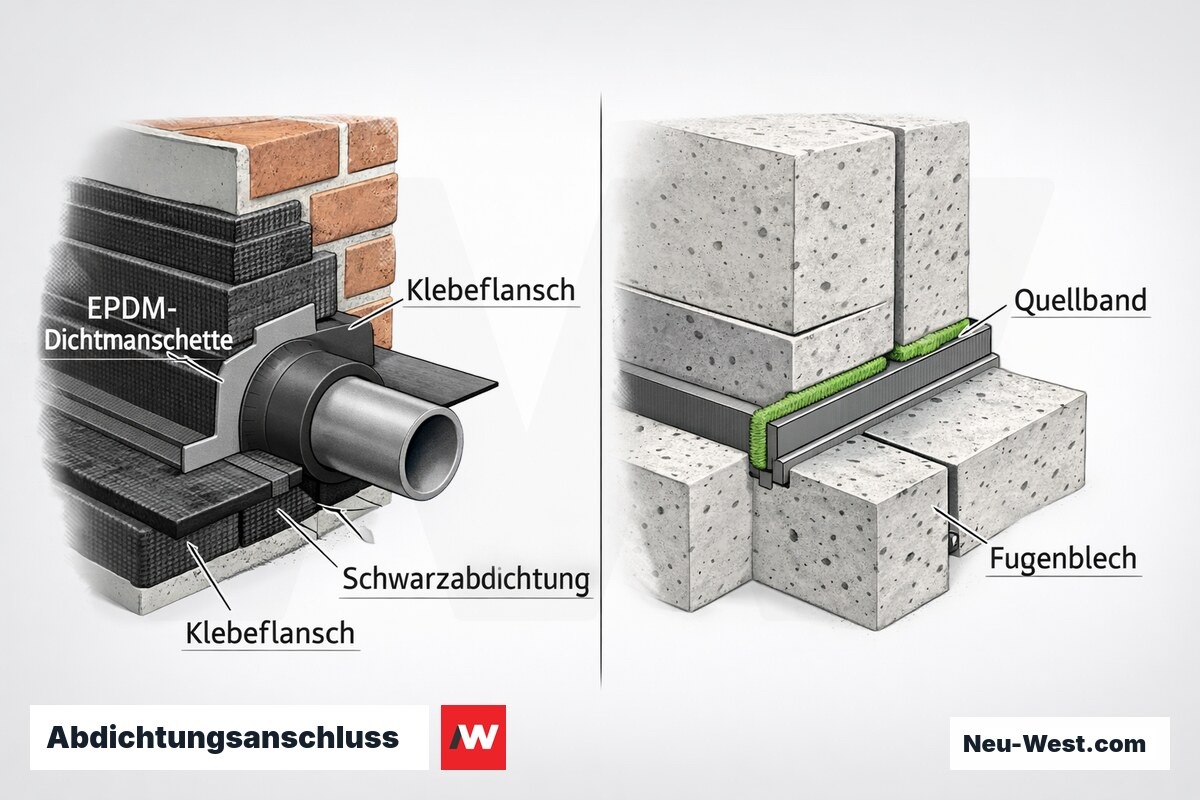

Abdichtungsanschluss: Die neuralgische Nahtzone am Bestandsgebäude
Der Anschluss des Lichtschachts an die bestehende Kelleraußenabdichtung nach DIN 18533 ist die funktionskritischste Zone des gesamten Einbaus: Hier treffen unterschiedliche Materialien, Bewegungstoleranzen und Feuchtegradienten aufeinander.
Bei Schwarzabdichtung (Bitumenbahnen oder kunststoffmodifiziertes Bitumen, KMB) wird ein werkseitig vorgefertigter Klebeflansch oder eine EPDM-Dichtmanschette kraftschlüssig in die bestehende Dichtbahn eingearbeitet.
Weiße-Wanne-Konstruktionen erfordern ein Quellband oder Fugenblech, das statisch und abdichtungstechnisch mit dem WU-Beton kompatibel ist — eine nachträgliche Injektion von außen ist hier keine normgerechte Alternative.
Was kostet Lichtschacht einbauen?
Richtpreise für den Nachrüsteinbau in Berlin (Einfamilienhaus, Bestandsbau, ohne gleichzeitige Kellerfenster-Neubeschaffung, netto).
| Leistung | Preis-Spanne (Richtwert) |
|---|---|
| Teilleistung | Kostenrahmen |
| Kernbohrung bis 40 cm Wandstärke | 150 – 350 € |
| Aushub ca. 1 m³, handseitig freigelegt | 120 – 250 € |
| PE-Lichtschacht 60 × 40 cm inkl. Montage und Dübelung | 200 – 450 € |
| Abdichtungsanschluss (Flansch/Dichtmanschette, EPDM) | 100 – 300 € |
| Drainageschicht und Verfüllung | 80 – 180 € |
| Gitterrost B125 mit Arretierung | 60 – 150 € |
| Gesamt einfache Variante (ein Schacht) | 700 – 1.500 € |
| Gesamt aufwändige Variante (tief, Schichtenwasser, Verbau erforderlich) | 1.800 – 4.500 € |
Richtwerte für Berlin/Brandenburg, projektabhängig — kostenloses Festpreis-Angebot anfragen.
Wanddurchbruch: Warum Kerntechnik die Abdichtung schützt
Die Kernbohrung mit Diamantkrone (∅ 200–600 mm) erzeugt einen erschütterungsarmen, maßgenauen Wanddurchbruch — entscheidend, weil Stemmen und Meißeln Rissbildung in KMB-Abdichtungen und bituminierten Altbauabdichtungen auslösen kann.
Das Bohrwasser muss über einen Absaugring kontrolliert abgeführt werden: Läuft es unkontrolliert hinter die Wandabdichtung, entstehen Hohlräume, die sich wasserführend verbinden und die Abdichtung von innen unterhöhlen.
Die Reihenfolge ist nicht vertauschbar: Erst nach dem Einbau der Wanddurchführungsmanschette und dem Herstellen des Abdichtungsanschlusses wird der Lichtschacht gesetzt — andernfalls ist eine normgerechte Anschlussausführung kaum möglich.
Materialfinder Schachtwand
Welche Anforderung steht bei Ihrem Vorhaben im Vordergrund?
Technische Kennwerte und Normanforderungen
| Kennwert | Wert / Anforderung |
|---|---|

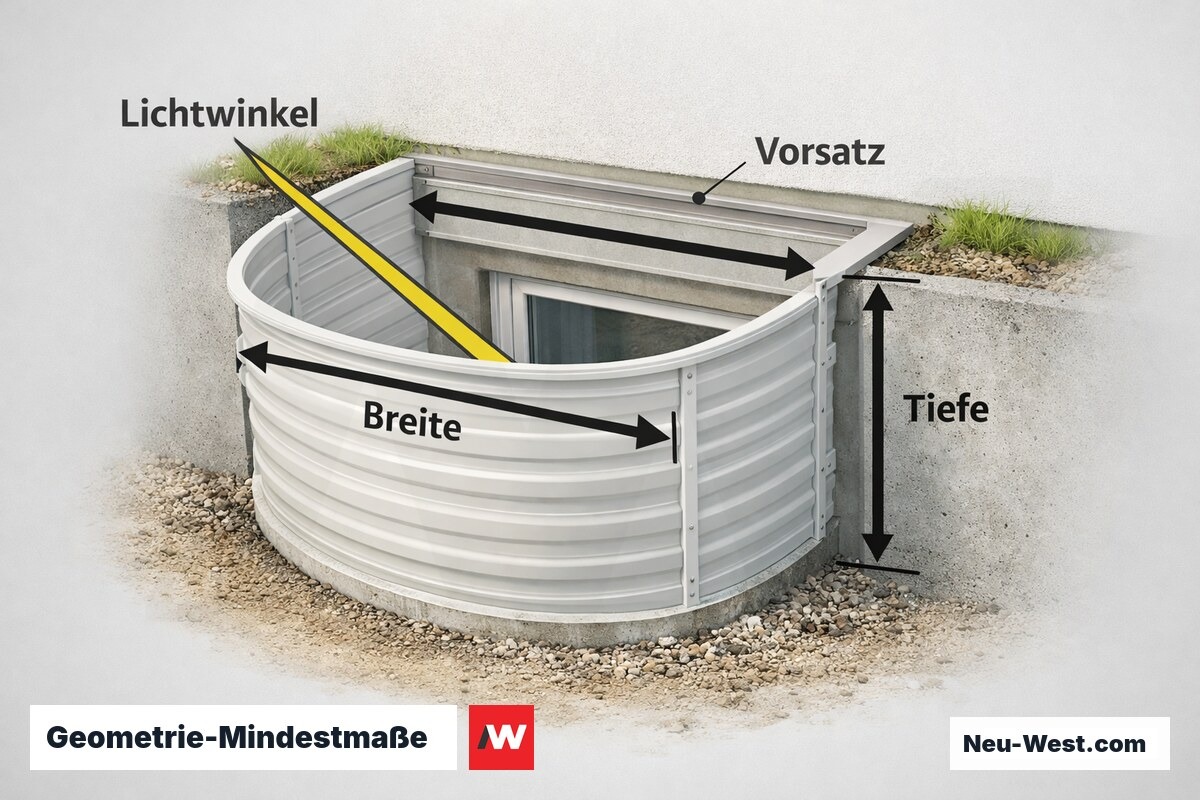

| Mindest-Lichtmaß Breite × Tiefe (Praxisrichtwert) | ≥ 500 × 300 mm |
| Wandstärke PE-Schale | 4 – 8 mm (herstellerabhängig) |
| Drainageschicht unter Schacht | ≥ 150 mm Kies 16/32 oder Drainbeton |

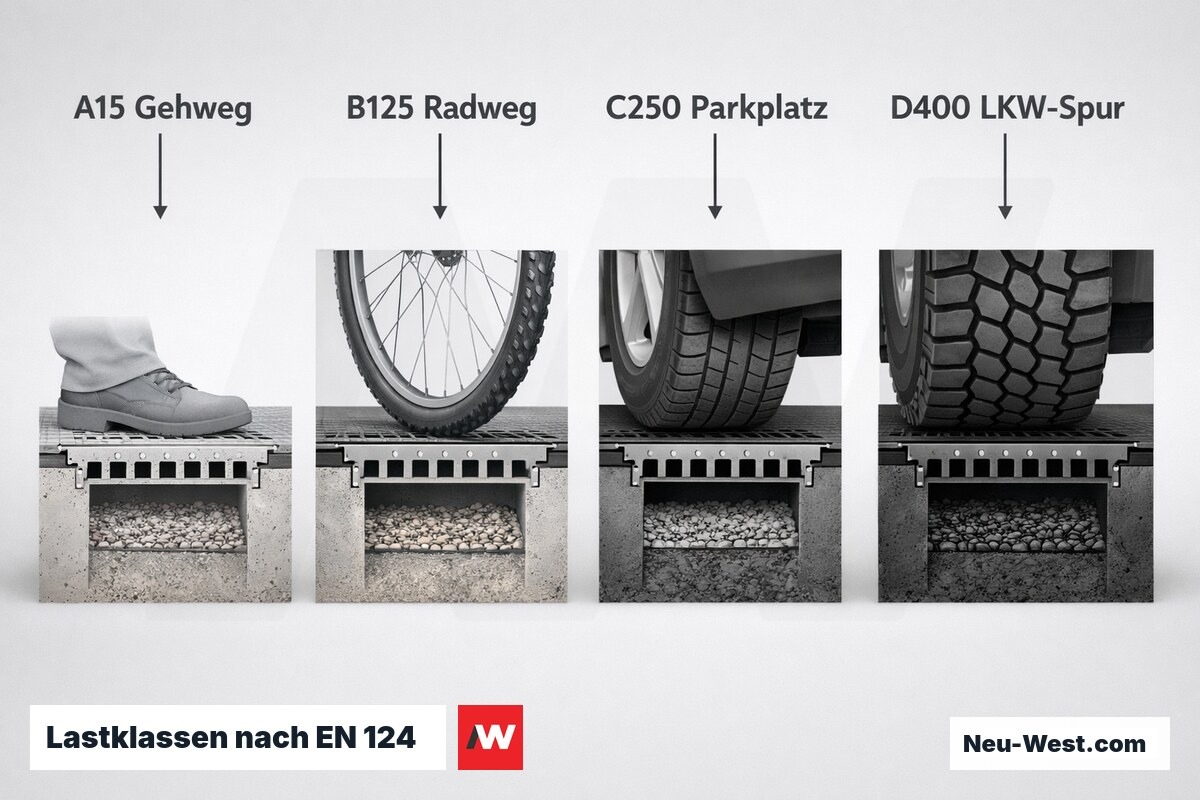

| Abdeckrost-Lastklasse nach DIN EN 124 | A15 (Fußgänger), B125 (PKW bis 12,5 kN) |
| Max. Aushubtiefe ohne Verbau (DIN 4124, Sand) | 1,25 m |
| Psi-Wert PE-Schacht ohne Zusatzdämmung | 0,05 – 0,12 W/(m·K) |
| Psi-Wert PE-Schacht mit XPS-Dämmschale | < 0,03 W/(m·K) |
| Radon-Referenzwert nach StrlSchG §124 | 300 Bq/m³ Jahresmittel |
| Tageslichtfaktor-Zielwert nach EN 17037 | ≥ 0,7 % für Aufenthaltsräume |
Baurecht Berlin: Wann wird der Lichtschacht genehmigungspflichtig?
Der nachträgliche Einbau eines Lichtschachts im Berliner Bestand ist nach §62 BauO Bln grundsätzlich verfahrensfrei, solange der Schacht die Grundstücksgrenze nicht überschreitet und kein Denkmal betrifft.

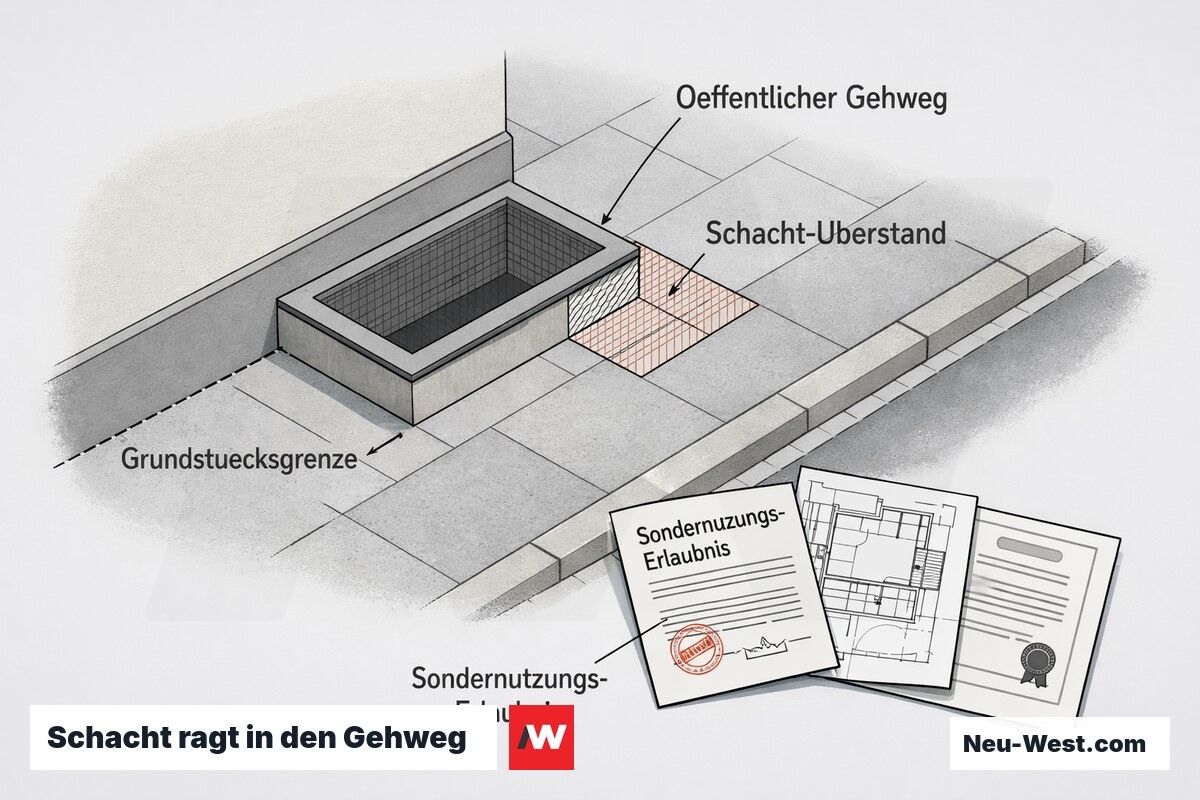

Ragt der Schacht über die Grundstücksgrenze in den öffentlichen Gehweg, ist eine Sondernutzungserlaubnis beim zuständigen Bezirksamt (Fachbereich Tiefbau) erforderlich — mit Haftpflichtnachweis, Bestandsplan und jährlicher Gebühr.
In Milieuschutzgebieten nach §172 BauGB können Auflagen zu Material und Optik verhängt werden; bei förmlich festgelegten Denkmalensembles ist vorab eine Stellungnahme des Landesdenkmalamts Berlin einzuholen.
Schallbrücke: Tiefe Schächte verstärken Außenlärm
Ein Schacht mit Tiefe > 1,5 × Breite wirkt als akustischer Trichter und erhöht den Direktschallpegel am Kellerfenster um bis zu 3 dB(A). Bei straßenzugewandtem Einbau den Rw-Wert des Fensters entsprechend aufwerten.
Tageslicht: Innenwände hell auskleiden
Eine weiße oder hellgraue Auskleidung der Schachtinnenwände erhöht die diffuse Tageslichtreflexion um bis zu 25 % gegenüber naturfarbenem PE-Grau — besonders wirksam bei nord- und ostorientierten Schächten.
Ablaufstutzen und Rückstauschutz
Ohne angebundenes Drainagesystem muss der Schacht einen Ablaufstutzen (∅ ≥ 50 mm) erhalten. In Berlin ist bei Einbau unterhalb der örtlichen Rückstauebene ein Rückstauverschluss nach DIN EN 13564 Pflicht.
Schallschutz: Lichtschacht als akustische Schwachstelle der Gebäudehülle
Lichtschächte unterbrechen die Schalldämmlinie der Gebäudehülle; über sie gelangt Außenlärm nahezu ungefiltert ans Kellerfenster — ein Faktor, der bei der Fensterplanung nach DIN 4109 häufig nicht korrekt eingerechnet wird.
Das Rw-Maß eines Fensters wird im Labor ohne Schacht ermittelt; in der Einbausituation verliert ein Rw-32-dB-Fenster bis zu 6 dB seiner Schalldämmwirkung, wenn der Schacht ungünstig proportioniert und diffuse Schallfelder auf das Fenster bündelt.
Wirksame Gegenmaßnahmen: schallabsorbierende Auskleidung der Schachtwände mit Mineralwolle hinter perforiertem Blech, Fenster-Rw-Wert auf 38–40 dB aufrüsten oder raumseitige Schallabsorption als Kompensationsmaßnahme planen.
Kostenkalkulator Lichtschacht einbauen — Berlin
Richtwert-Kalkulation je Lichtschacht (Komplettleistung: Wanddurchbruch per Stemmarbeit, PP-Schachtelement 80 × 60 cm, Drainage, Abdeckgitter EN 124 A15, Verfüllung). Berliner Marktpreise 2025. Aufpreise zusätzlich einplanen: Kernbohrung statt Stemmarbeit +350–550 EUR/Schacht; Bodenaustausch bei Auffüllboden +180–400 EUR/Schacht; Kellerabdichtungsanschluss nach DIN 18533 (W2-E oder W3-E) +200–600 EUR/Schacht. Eingabe: Anzahl Schächte.
Unverbindlicher Richtwert – der genaue Preis hängt von Untergrund, Aufwand und Ausführung ab.
Materialvergleich: PE-Kunststoff, Verzinkter Stahl, Edelstahl V4A, Beton
| Kriterium | PE-Kunststoff | Verzinkter Stahl | Edelstahl V4A | Beton-Fertigteil |
|---|---|---|---|---|
| Korrosionsbeständigkeit | sehr hoch | mittel (pH < 5: gering) | sehr hoch | hoch |
| Gewicht / Montage | leicht | mittel | mittel | schwer — Hebezeug nötig |
| Materialpreis (60 × 40 cm) | 80–200 € | 120–280 € | 300–600 € | 250–500 € |
| Richtwert Lebensdauer | > 50 Jahre | 20–40 Jahre | > 50 Jahre | > 60 Jahre |
| Wärmebrücke (Ψ-Wert) | gering | hoch (Metallbrücke) | hoch (Metallbrücke) | mittel |
| Maßvielfalt / Anpassbarkeit | hoch | mittel | mittel | gering (Fertigteil) |

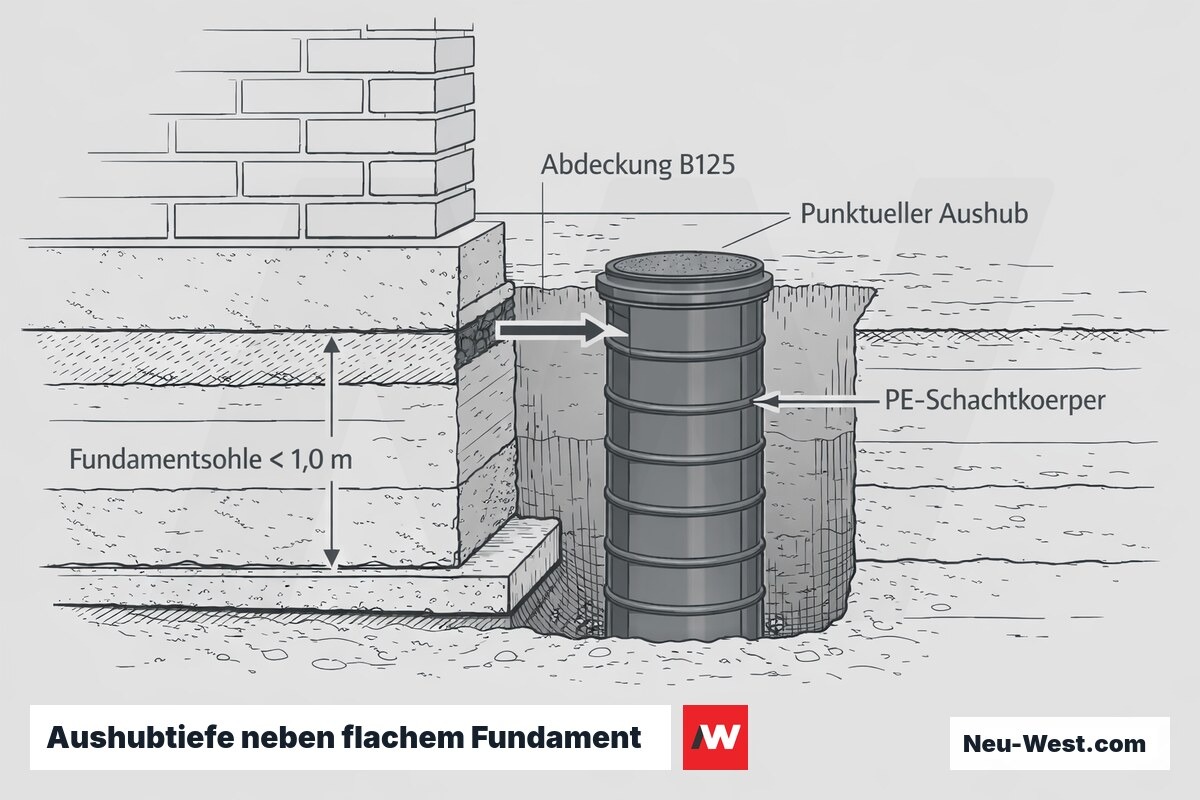

Statik: Fundamentnähe und Aushubtiefe beim Nachrüsteinbau
In Berliner Sand- und Auffüllböden gilt: Bis 1,25 m Aushubtiefe ist in nicht-bindigen Böden nach DIN 4124 eine Böschungsneigung von 1:1 ohne gesonderten Verbaunachweis zulässig — darunter ist ein statisch nachgewiesener Verbau Pflicht.
Bestehendes Mauerwerk kann durch den punktuellen Aushub direkt neben dem Fundament destabilisiert werden; bei Fundamenttiefen unter 1,0 m — im Berliner Gründerzeitbestand keine Seltenheit — ist eine Voruntersuchung des Fundamentaufbaus essenziell.

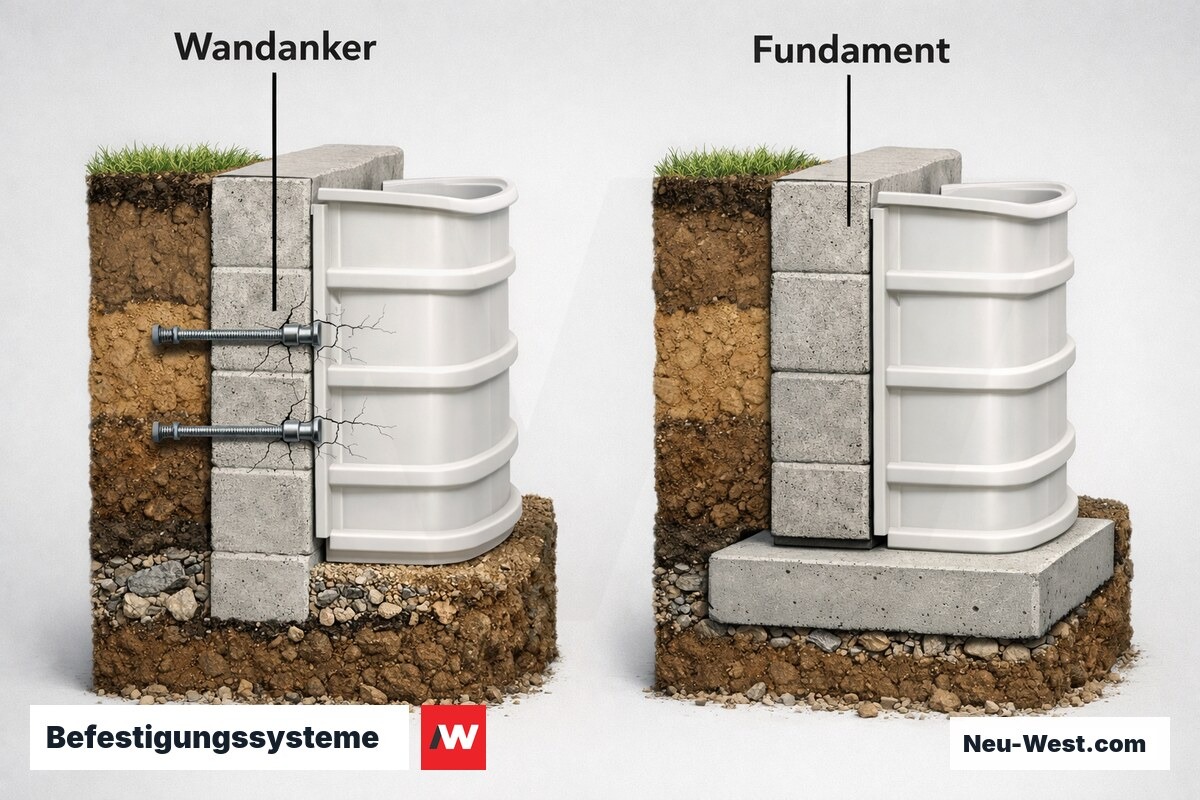

Bei Abdeckungen der Klasse B125 muss der Schachtkörper wandseitig statisch verankert sein, damit Querkräfte in die Wand abgeleitet werden, ohne die Abdichtungsnaht zu belasten oder die PE-Schale dauerhaft zu deformieren.
Wichtige Begriffe rund um Lichtschacht einbauen
Psi-Wert (Ψ)
Schwarzabdichtung
Weiße Wanne
Kernbohrung
Lastklasse B125 (DIN EN 124)
Drainageschicht
DIN 18533

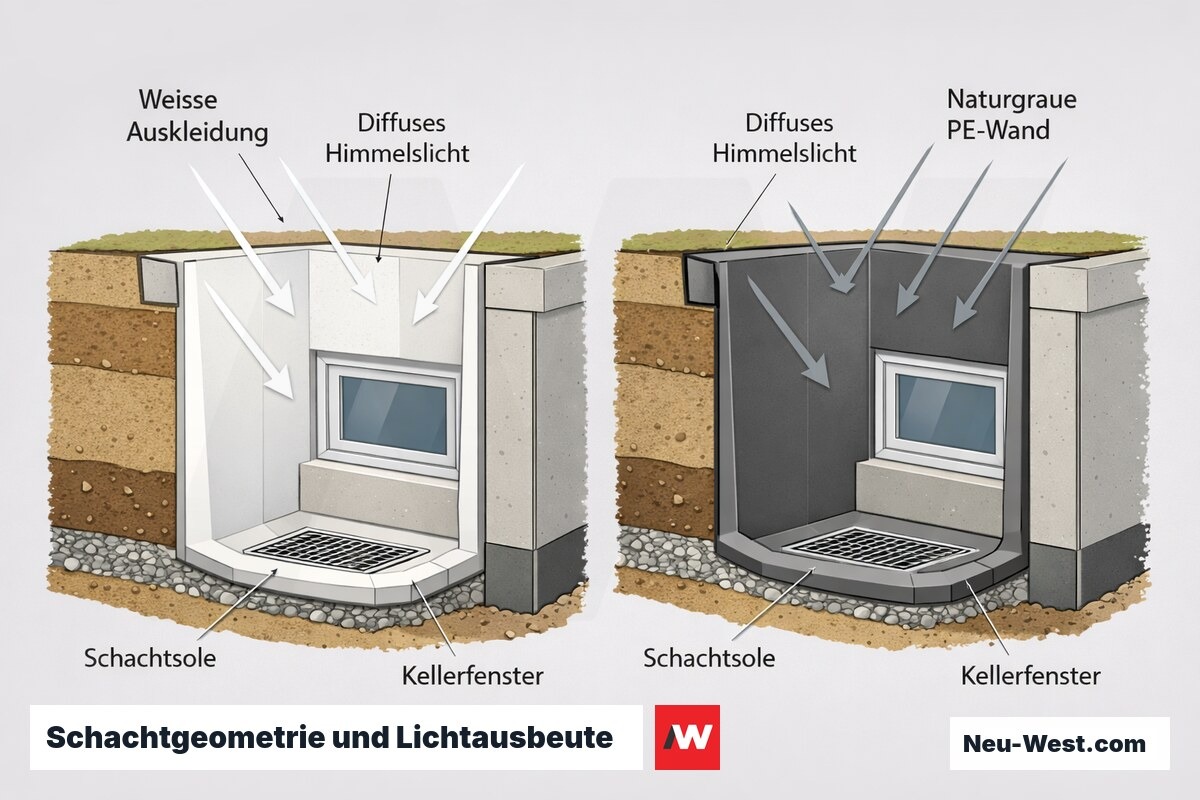

Tageslichtausbeute: Wie Schachtgeometrie den Lichteinfall bestimmt
Die nutzbare Tageslichtmenge im Kellerraum wird maßgeblich durch das Verhältnis von Schachtöffnungsfläche zu Raumtiefe bestimmt; EN 17037 (Tageslicht in Gebäuden) fordert für Aufenthaltsräume einen Tageslichtfaktor von mindestens 0,7 %.
Eine weiße oder hellgraue Auskleidung der Schachtinnenwände erhöht die Lichtausbeute durch diffuse Reflexion um bis zu 25 % gegenüber naturfarbenem PE-Grau — besonders wirksam bei nord- und ostorientierten Schächten, wo kein Direktlicht einfällt.
Südorientierte Schächte werden im Sommer durch die Schachtsole verschattet; nord- und ostorientierte Schächte liefern konstanter diffuses Himmelslicht — ein planungsrelevantes Detail, wenn Kellerräume zu Aufenthaltsräumen nach §49 BauO Bln umgenutzt werden sollen.
Ein mangelhafter Abdichtungsanschluss zwischen Lichtschacht und Kelleraußenwand ist die häufigste Einzelursache für Feuchtigkeitsschäden im Kellerbereich — und gleichzeitig der kostenintensivste Folgeschaden. Die Investition in ein sauberes Anschlussdetail nach DIN 18533 rechnet sich gegenüber einer Nachbesserung stets.
