Wallbox installieren lassen in Berlin – Fachbetrieb für E-Auto Ladestationen
Eine Wallbox-Installation ist elektrotechnisch deutlich anspruchsvoller als das bloße Montieren eines Ladegeräts: Hausanschlusskapazität, Leitungsquerschnitt, Fehlerstromschutzklasse und Netzbetreiber-Anmeldung greifen zwingend ineinander. Falsch dimensionierte Leitungen oder ein ungeeigneter RCD-Typ sind häufige Ausführungsmängel, die im Schadensfall zur vollen Betreiberhaftung führen.
Seit Januar 2024 gilt zusätzlich §14a EnWG: Neue Ladeeinrichtungen über 4,2 kW müssen als steuerbare Verbrauchseinrichtung beim Netzbetreiber registriert und kommunikationsfähig ausgeführt werden. Fehlt diese Registrierung, entfällt der reduzierte Netzentgelt-Aufschlag – und eine normgerechte Prüfdokumentation nach DIN VDE 0100-722 ist Voraussetzung für Versicherungsschutz sowie Herstellergarantie.
Was umfasst die Wallbox-Installation?
- Bestandsaufnahme Hausanschluss: Hauptsicherung, freie Netzkapazität, Zähleranlage
- Leitungsplanung: Querschnitt, Verlegeart, Spannungsfallberechnung nach DIN VDE 0100-520
- Netzbetreiber-Anmeldung gem. §19 NAV inkl. Leistungsfreigabe bei 22-kW-Anlagen
- Montage Wallbox sowie Leitungsführung auf- oder unterputz, CEE-Anschluss bei Bedarf
- Installation RCD Typ B oder Typ A-EV mit DC-Fehlerstromschutz nach IEC 62955
- Funktionsprüfung, Ladetest sowie Übergabe Prüfprotokoll und Anlagendokumentation
Die Ausführung umfasst die vollständige elektrotechnische Planung – von der Bestandsaufnahme des Hausanschlusses über die normgerechte Leitungsdimensionierung bis zur Netzbetreiber-Anmeldung und Übergabe der Prüfdokumentation nach DIN VDE 0100-722.
WEGMoG und GEIG: Rechtlicher Anspruch und Vorruest-Pflicht
Das Wohnungseigentumsmodernisierungsgesetz (WEGMoG) gibt Wohnungseigentuemern seit Dezember 2020 einen einklagbaren Anspruch auf Gestattung einer Wallbox-Installation (§ 20 WEG). Die WEG kann die Massnahme nur noch aus schwerwiegenden Gruenden ablehnen — etwa nachgewiesene Substanzgefaehrdung des Gemeinschaftseigentums. Kostenpflicht und Rueckbaupflicht bei Auszug verbleiben beim Antragsteller.

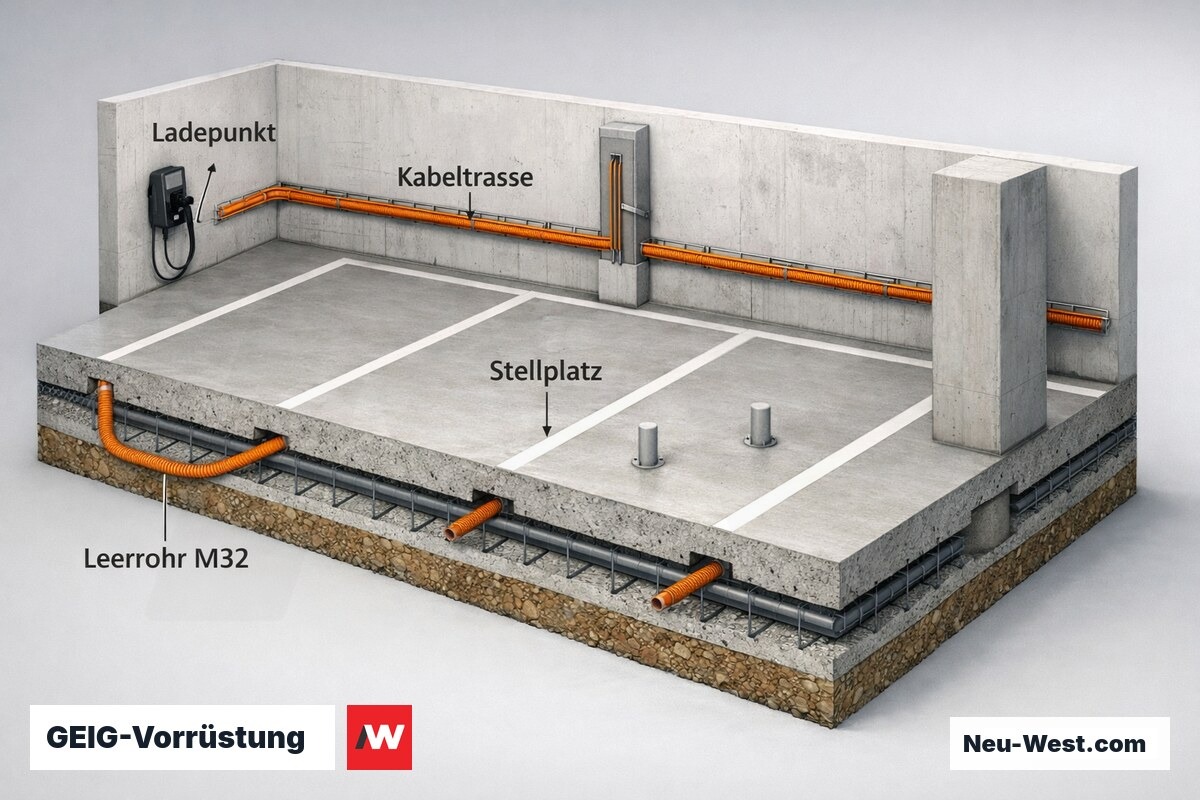

Das Gebaeude-Elektromobilitaetsinfrastruktur-Gesetz (GEIG) verpflichtet seit 2021 Bauherren neuer Wohngebaeude, jeden Stellplatz mit Leerrohren (mindestens M32) fuer spaetere E-Ladeinfrastruktur vorzuruesten. Neue Nichtwohngebaeude mit mehr als 6 Stellplaetzen muessen mindestens jeden dritten Stellplatz mit Leerrohren versehen und zusaetzlich mindestens einen betriebsbereiten Ladepunkt errichten.
Im Gebaeudebestand greift das GEIG bei Nichtwohngebaeuden mit mehr als 20 Stellplaetzen, wenn eine groessere Renovierung (Kostenschwelle: mehr als 25 % des Gebaeudewerts) durchgefuehrt wird. Wer diese Schwelle unterschreitet, ist rechtlich frei — strategisch aber gut beraten, Leerrohre beim naechsten Umbau mitzuverlegen, da Schlitzarbeiten im Bestand ein Vielfaches der Rohbaukosten kosten.
Technische Parameter: Ladeleistungen, Querschnitte und Schutzeinrichtungen
| Ladetyp | Phasen |
|---|---|

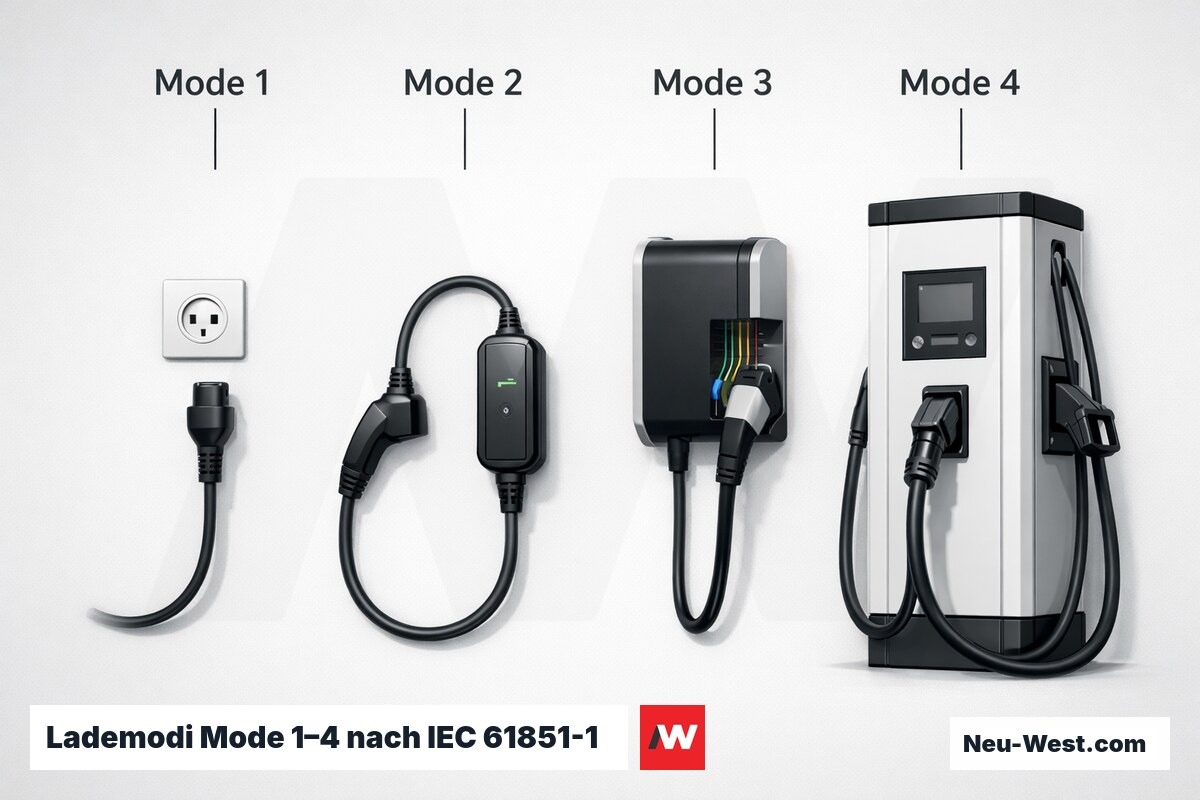

| AC Schuko (Notladung, Mode 2) | 1 |
| AC 1-phasig (Mode 3) | 1 |
| AC 1-phasig (Mode 3) | 1 |
| AC 3-phasig, Standard (Mode 3) | 3 |
| AC 3-phasig, Vollleistung (Mode 3) | 3 |
| DC-Schnelllader (CCS Combo 2) | — |
Anmeldepflicht beim Netzbetreiber: Fristen, Formulare und haeufige Ablehnungsgruende
Jede Wallbox mit mehr als 3,7 kW Nennleistung muss dem Netzbetreiber vor Inbetriebnahme gemeldet werden — nicht erst nach Montage. Die Anmeldung erfolgt ueber ein standardisiertes Netzanschlussbegehren; viele Versorger haben das Formular inzwischen digitalisiert. Der Netzbetreiber hat nach NAV § 5 eine Bearbeitungsfrist von acht Wochen; laeuft sie ohne Reaktion ab, gilt die Anmeldung als genehmigt.
Haeufigster Ablehnungsgrund ist lokale Netzschwaeche: Das Ortsnetz-Trafosterfeld ist durch Bestandslasten bereits ausgelastet, sodass eine Netzverstaerkung erforderlich wird. Deren anteilige Kosten koennen nach NAV auf den Antragsteller umgelegt werden. In Berliner Altbauquartieren tritt dieses Problem vergleichsweise haeufig auf; Planern empfiehlt sich eine fruehzeitige informelle Voranfrage.

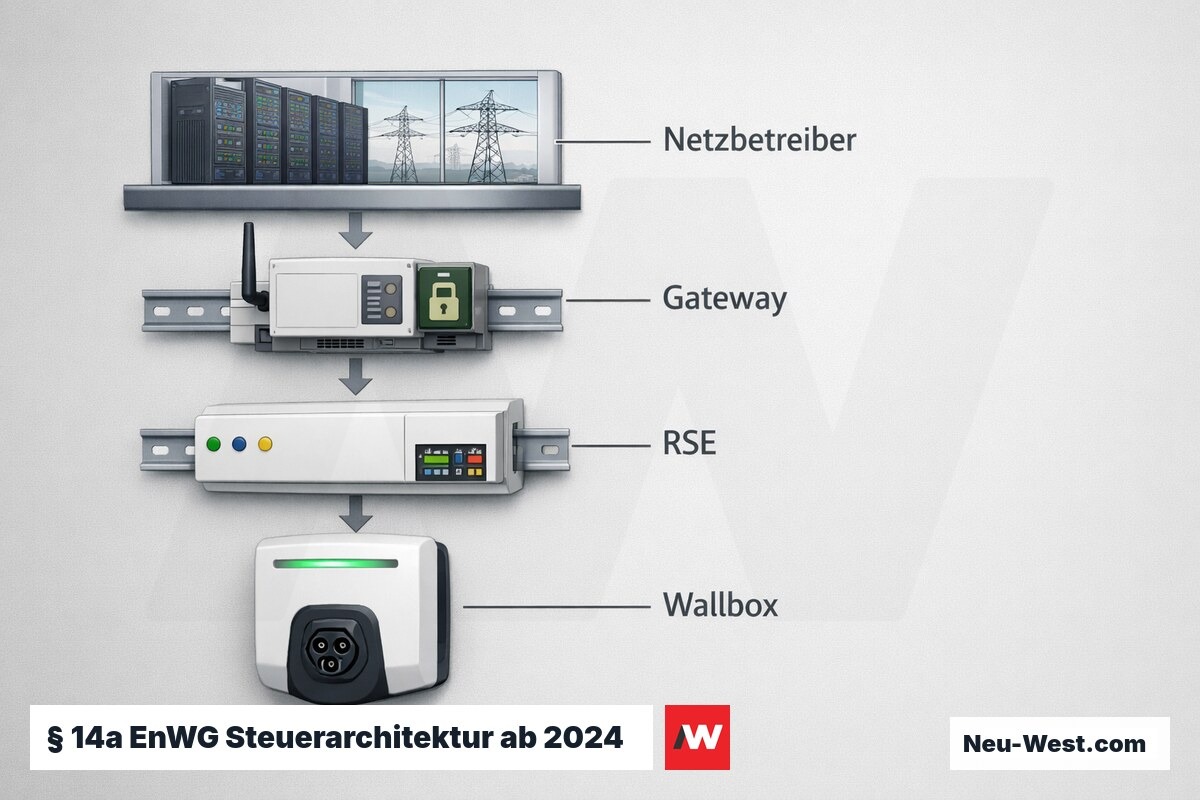

Seit § 14a EnWG (in Kraft ab 2024) duerfen Netzbetreiber Wallboxen netzorientiert auf minimal 4,2 kW drosseln, muessen dafuer aber ein reduziertes Netzentgelt gewaehren. Die Steuerung erfolgt ueber ein Smart-Meter-Gateway oder ein Steuergeraet. Wer keine Eingriffsmoelichkeit einrichten moechte, kann vorerst auf einen Pauschaltarif ohne Fernsteuerung optieren — allerdings ohne Entgeltvorteil.
Ladezeit und Stromkosten berechnen (11 kW Wallbox)
Geben Sie die Netto-Akkukapazität Ihres Fahrzeugs ein. Der Rechner zeigt die theoretische Ladezeit bei einer 11-kW-Wallbox (dreiphasig, 16 A) sowie die Stromkosten pro Vollladung bei 0,33 EUR/kWh. Reale Ladezeiten liegen durch Ladeverluste im fahrzeugseitigen Onboard-Charger (OBC) typisch 8-12 % höher.
Unverbindlicher Richtwert – der genaue Preis hängt von Untergrund, Aufwand und Ausführung ab.
Was kostet Wallbox installieren (E-Auto Ladestation)?
Richtwerte fuer eine 11-kW-Wallbox im privaten Einfamilienhaus, Zuleitung bis 20 m, ohne Erdarbeiten. Groessere Abstaende, Bestandssanierung mit Stemmen oder Zaehlerschrank-Erneuerung erhoehen den Aufwand erheblich.
| Leistung | Preis-Spanne (Richtwert) |
|---|---|
| Leistung | Kostenrahmen |
| Wallbox-Grundgeraet (11 kW, ohne Netzwerk) | 250–500 EUR |
| Wallbox Smart (WLAN/App/OCPP 1.6) | 500–1.200 EUR |
| Zuleitung verlegen (Neubau, Leerrohr vorhanden, bis 20 m) | 300–600 EUR |
| Zuleitung verlegen (Bestand, Stemmen/Schlitzfraeser, bis 20 m) | 600–1.500 EUR |
| Unterverteilung / Sicherungskasten erweitern | 150–400 EUR |
| Ueberspannungsschutz Typ 2 (SPD, Klasse C) | 120–280 EUR |
| Netzbetreiber-Anmeldung (Fachbetrieb-Aufwand) | 80–200 EUR |
| Abnahmepruefung inkl. Pruefprotokoll (DIN VDE 0100-600) | 150–350 EUR |
| Gesamtkosten typisch (Neubau, Leerrohr vorhanden) | 1.000–2.500 EUR |
| Gesamtkosten typisch (Bestand, mit Stemmen) | 1.800–4.000 EUR |
Richtwerte für Berlin/Brandenburg, projektabhängig — kostenloses Festpreis-Angebot anfragen.
Ueberspannungsschutz Typ 1 und Typ 2: Wann Pflicht, wann dringend empfohlen
Ist am Gebaeude eine aeussere Blitzschutzanlage (Fangstange, Ableitungen, Erder) vorhanden, schreibt DIN VDE 0100-534 in Verbindung mit DIN EN 62305-4 einen Ueberspannungsableiter Typ 1 (Blitzstromableiter, Klasse B) am Einspeisepunkt der Hausinstallation zwingend vor. Fehlt er, kann ein direkter oder naher Einschlag die gesamte Installation einschliesslich Wallbox-Steuerung und fahrzeugseitigem OBC zerstoeren.
Auch ohne aeusseren Blitzschutz ist ein SPD Typ 2 (Ueberspannungsableiter, Klasse C) am Abgangsautomaten der Wallbox-Zuleitung dringend empfohlen — in Neubauten gilt er nach aktuellem Stand der Technik als faktisch obligatorisch. Typische Auslegung: Uc ≥ 275 V, Imax ≥ 40 kA (8/20 µs), Schutzpegel Up ≤ 1,5 kV.

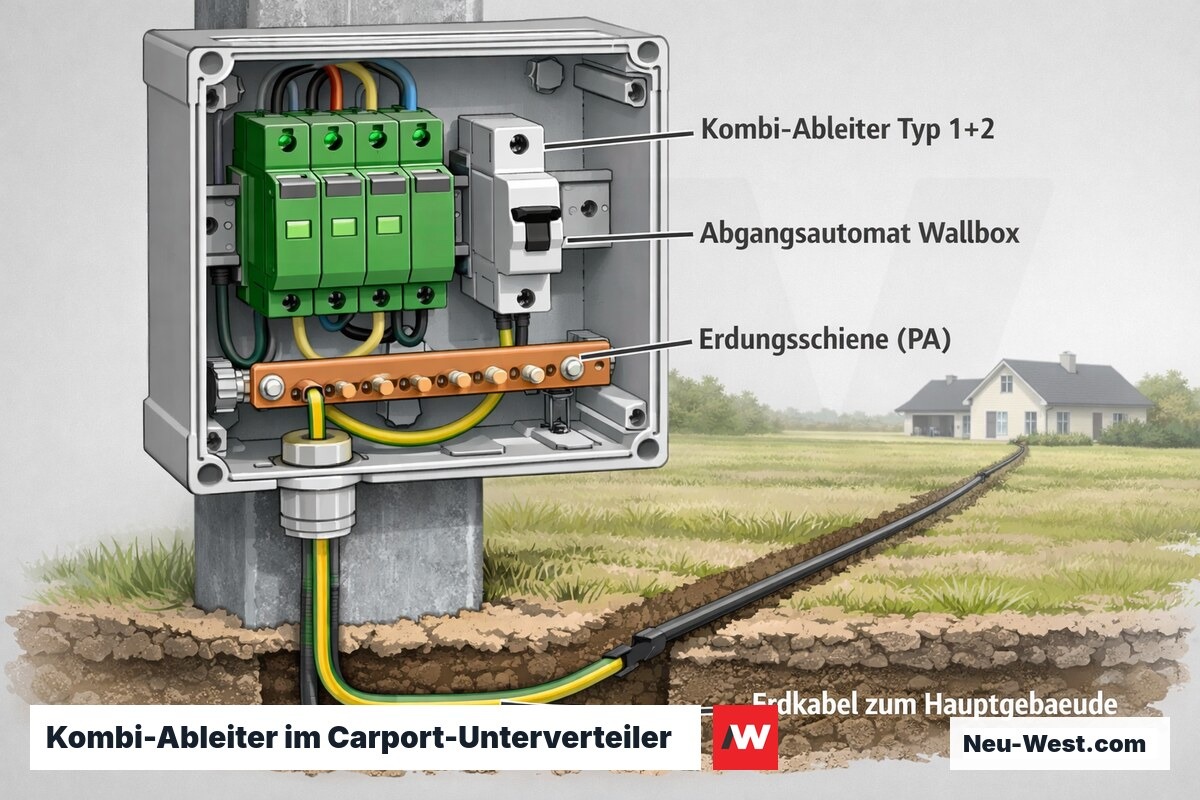

Besondere Vorsicht gilt bei Freiflaechen-Carports: Laengere Erdkabel oder Freileitungsstuecke zwischen Hauptgebaeude und Wallbox vergroessern die induktive Koppelflaeche erheblich. Sachverstaendige empfehlen hier haeufig eine kombinierte Typ-1+2-Einheit direkt im Unterverteiler des Carports, auch wenn kein aeusserer Blitzschutz vorhanden ist.
Ladeleistung waehlen: 3,7 kW vs. 11 kW vs. 22 kW
| Kriterium | 3,7 kW (1P, 16 A) | 11 kW (3P, 16 A) | 22 kW (3P, 32 A) |
|---|---|---|---|
| Ladezeit ca. 60-kWh-Akku | ca. 17 h | ca. 5,5 h | ca. 2,7 h |
| Kabelquerschnitt Cu | 2,5 mm² | 6 mm² | 10 mm² |
| Netzbetreiber-Anmeldung | nicht erforderlich | erforderlich | erforderlich |
| Fahrzeug-OBC muss unterstuetzen | alle PKW | die meisten Modelle | nur bei 22-kW-OBC |
| Typische Geraetekosten | 200–400 EUR | 250–1.200 EUR | 400–1.800 EUR |
| Eignung PV-Ueberschussladen | bedingt (langsame Rampe) | optimal | optimal bei passendem OBC |
| Lastmanagement ab 2 Stationen | kaum noetig | empfohlen | zwingend erforderlich |

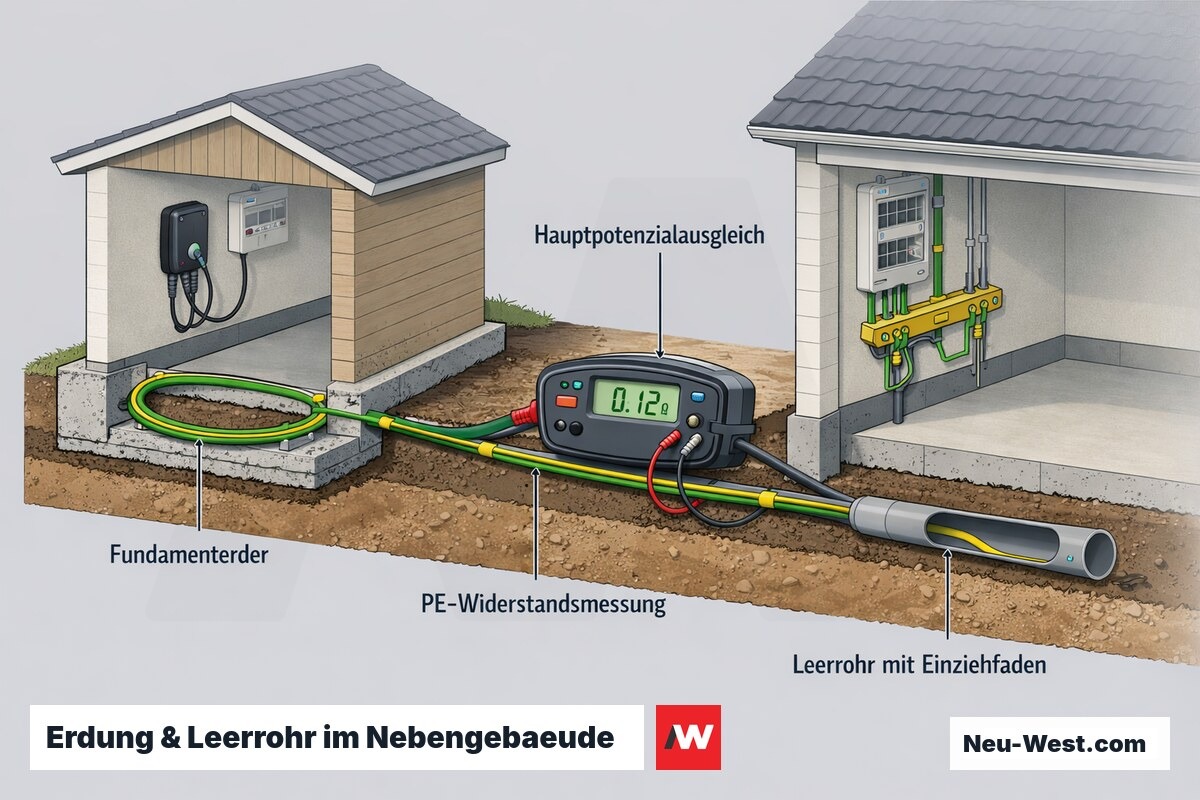

Schutzerdung und Potenzialausgleich: Besonderheiten bei Nebengebaeuden und Carports
Wird eine Wallbox in einem freistehenden Nebengebaeude installiert, muss die Zuleitung als TN-C-S-System ausgefuehrt werden: Der PEN-Leiter wird am Gebaeudeeingang aufgetrennt, PE und N werden separat weitergefuehrt. Ein Fundamenterder oder Tiefenerder am Nebengebaeude ist nach DIN VDE 0100-540 erforderlich, sobald keine niederohmige PE-Verbindung zum Hauptgebaeude sichergestellt werden kann — insbesondere bei Zuleitungslaengen ueber etwa 35 m.
Der Hauptpotenzialausgleich muss alle metallischen Installationen des Nebengebaeudes erfassen: Regenrinnen, Dachstuhlverbinder, metallische Tore sowie die Wallbox-Schutzerde. Fehlt er, koennen bei einem Isolationsfehler gefaehrliche Beruehrspannungen entstehen, wenn Fehlerstrom ueber Fahrzeugkarosserie und Fahrbahnbelag abfliesst — ein Szenario, das bei nicht nachgeruesteten Bestandsinstallationen besonders haeufig auftritt.
Offene Stahlcarports mit Fertigteil-Stuetzen stellen einen Sonderfall dar: Die Stahlstruktur leitet atmosphaerische Ladungen und muss in den Blitzschutz-Potenzialausgleich einbezogen werden, auch wenn keine aeussere Blitzschutzanlage vorhanden ist. Andernfalls koennen beim Aufladen waehrend eines Gewitters Schrittspannungen im Bodenbereich entstehen.
Installationsablauf: Von der Planung bis zur Inbetriebnahme
Netzbetreiber-Anmeldung einreichen
Netzanschlussbegehren mit Standort und Anschlussleistung einreichen, bevor mit Arbeiten begonnen wird. Bearbeitungszeit von 4–8 Wochen einplanen; ohne Bestaetigung darf die Wallbox nicht eingeschaltet werden.
Leitungsweg und Querschnitt festlegen
Laenge, Verlegeart (Rohr/Putz/Erde), Haeufung und Umgebungstemperatur bestimmen nach DIN VDE 0298-4 den Mindestquerschnitt. Parallel-Leerrohr M32 fuer spaetere Datenleitung oder zweite Ladestrecke einplanen.
Zaehlerschrank und Unterverteilung vorbereiten
Vorhandene Absicherung, Kurzschlussleistung Zk und freie Automatenplaetze pruefen. Ggf. neuen Unterverteiler setzen; Ueberspannungsschutz Typ 2 und RCD der richtigen Klasse einbauen.
Kabel verlegen und kennzeichnen
NYY-J oder NYM-J im Schutzrohr; Erdkabel mind. 60 cm tief (zusaetzlich Kabelschutzhaube und Warnband). Kabelkennzeichnung und Kabelplan fuer die Pruef-Dokumentation anfertigen.
Wallbox montieren und anschliessen
Wallbox waagerecht ausrichten (Wasserwaage), Kabeleinfuehrung IP-gerecht abdichten, Klemmen nach Klemmplan mit vorgeschriebenem Anzugsmoment anziehen und dokumentieren.
Pruefmessungen nach DIN VDE 0100-600
Isolationswiderstand (≥ 1 MΩ bei 500 V), Schutzleiterwiderstand, Schleifenimpedanz (bei 16-A-C-Automaten Zs ≤ 1,44 Ω), FI-Ausloesezeit und -strom, Drehfeldrichtung messen und protokollieren.
Inbetriebnahme und Einweisung
Pruefprotokoll ausfuellen und dem Auftraggeber aushaendigen, Netzbetreiber-Bestaetigung beihaengen. Nutzer in Bedienung, Notabschaltung und Ladefreigabe einweisen, alle Unterlagen uebergeben.

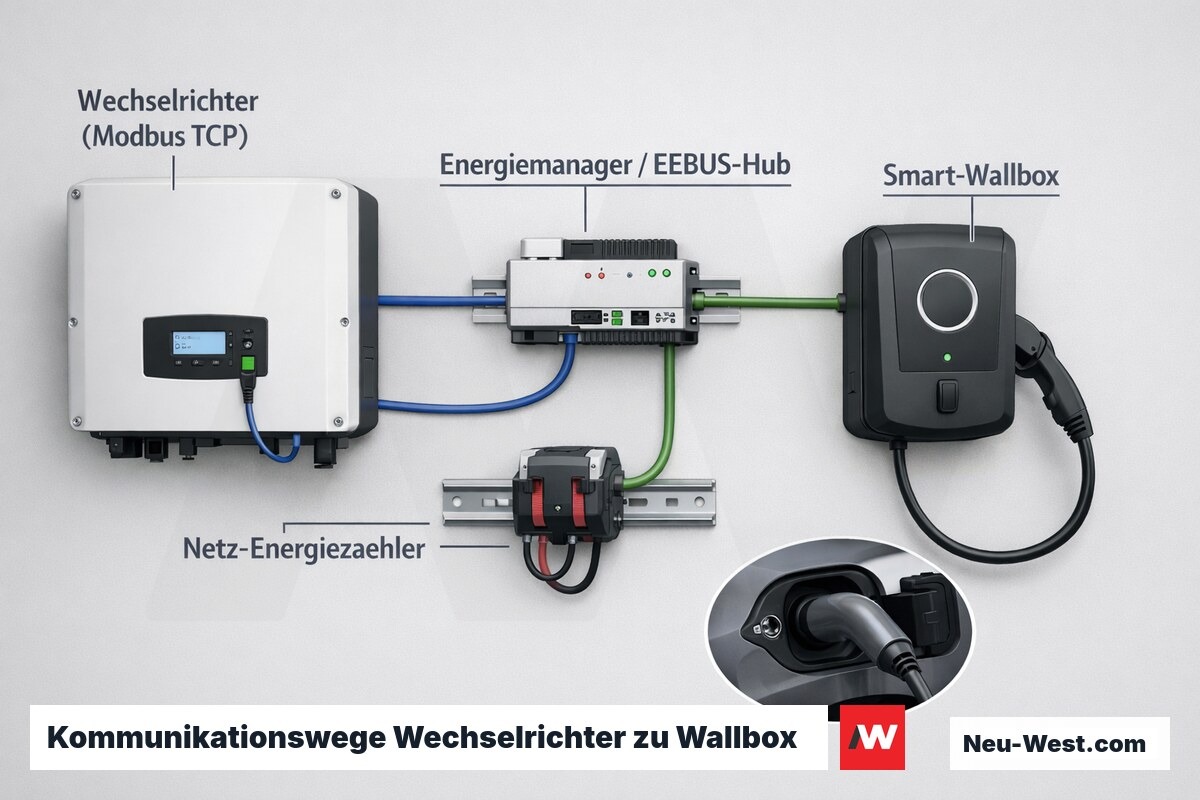

PV-Ueberschussladen: Welches Protokoll funktioniert mit welchem Wechselrichter
SEMP (Smart Energy Management Protocol) ist der Hausstandard von SMA und kommuniziert ueber den SMA Sunny Home Manager 2.0. Kompatible Wallboxen (u. a. von Keba, ABL, go-e) regeln die Laderampe minutengenau nach verfuegbarem PV-Ueberschuss. Voraussetzung: SMA-Wechselrichter mit aktiviertem Home Manager — andere Wechselrichtermarken unterstuetzen SEMP nicht nativ.
Wechselrichter von Fronius, Kostal, Huawei und SolarEdge setzen haeufig auf Modbus TCP oder herstellereigene REST-APIs. Viele Smart-Wallboxen (z. B. go-e Charger HOME+, Heidelberg Energy Control) lesen Modbus-Register direkt aus und passen die Ladeleistung stufenweise an — typisch in Schritten von 500 W bis 1 kW, da 1-phasige Regelkurven ein Mindest-Delta vorgeben.
EEBUS ist ein IP-basiertes, herstelleruebergreifendes Protokoll und soll kuenftig alle Heimenergie-Geraete verbinden. Breite Marktunterstuetzung fehlt noch; wer heute auf EEBUS setzt, ist auf wenige zertifizierte Paarungen beschraenkt. SunSpec (Modbus-basiert, offen) bietet bereits heute interoperable Systemintegration fuer Mehrkomponentensysteme aus verschiedenen Herstellern und ist die robustere Wahl fuer Systemintegratoren.
Wallbox-Typen: Varianten und ihre Einsatzszenarien
Basis-Wallbox (fest, ohne Netzwerk)
Fest auf 11 kW verdrahtet, keine App-Anbindung, kein OCPP. Robust und preiswert fuer den Privatbereich mit einem Fahrzeug und stabilem Strombedarf. Kein Lastmanagement und kein PV-Ueberschussladen ohne externes Steuergeraet moeglich.
Smart-Wallbox (WLAN/LAN, OCPP 1.6)
Netzwerkfaehig, OCPP-1.6-tauglich fuer Abrechnungssysteme und Flottenmanagement. Dynamisches Lastmanagement, PV-Ueberschussladen und Fernzugriff per App moeglich. Stabiles WLAN im Ladebereich ist Voraussetzung — bei schwachem Signal Repeater oder LAN-Kabel vorsehen.
Bidirektionale Wallbox (V2G/V2H)
Ermoeglicht Vehicle-to-Home (Hausstrom aus dem Fahrzeugakku) oder Vehicle-to-Grid (Netzeinspeisung). Benoetigt fahrzeugseitigen bidirektionalen OBC (aktuell: Nissan Leaf, VW ID.4/ID.7 ab Modelljahr 2025, Hyundai Ioniq 5/6 V2L) sowie netzbetreiberseitige Genehmigung. Netzrueckwirkungen und erhoehter Planungsaufwand sind einzukalkulieren.
DC-Schnelllader (CCS Combo 2)
Laedt mit 50–150 kW direkt als Gleichstrom; setzt grosse Netzanschlussleistung (ab ca. 100 kW Mittelspannung) voraus. Fuer private Einzelstellplaetze wirtschaftlich nicht darstellbar; relevant fuer Gewerbehoeffe, Tiefgaragen-Flotten oder oeffentliche Kundenparkplaetze.
Abnahmepruefung nach DIN VDE 0100-600: Pflichtmessungen und Dokumentation
Die Erstpruefung nach DIN VDE 0100-600 ist fuer jede neu errichtete oder wesentlich geaenderte Anlage normativ Pflicht — keine optionale Leistung. Pflichtmessungen umfassen: Isolationswiderstand (≥ 1 MΩ zwischen allen Leitern und PE bei 500 V Pruefspannung), Schutzleiterwiderstand (niederohmiger, durchgehender Pfad jeder Schutzerde zur Haupterdungsschiene) und Schleifenimpedanz (Nachweis der Abschaltbedingung — bei 16-A-Typ-C-Leitungsschutzschalter Zs ≤ 1,44 Ω).
Der FI-Schutzschalter-Test prueft Nennausloesezeit (≤ 300 ms bei 1× IΔn, ≤ 40 ms bei 5× IΔn) und den Auloesestrom (zwischen 0,5× und 1× IΔn). Bei Typ-B-FI-Schaltern genuegt ein einfaches Pruefgeraet nicht — die Gleichstrom-Fehlerstromansprechbarkeit erfordert ein allstromsensitives Pruefgeraet oder einen spezifischen Pruefadapter.
Das Pruefprotokoll muss Messgeraet-Identifikation, Kalibriernachweis, Messbereich, Messwerte und pruefende Person enthalten. Viele Gebaeude-Haftpflicht- und Kfz-Versicherungen fordern es im Schadensfall als Nachweis ordnungsgemaesser Errichtung; fehlt es, koennen Regressansprueche gegen den Errichter geltend gemacht werden.
Lademanagement-Empfehlung: Statisch oder dynamisch?
Wie viele Ladepunkte planen Sie, und in welchem Gebäudetyp?

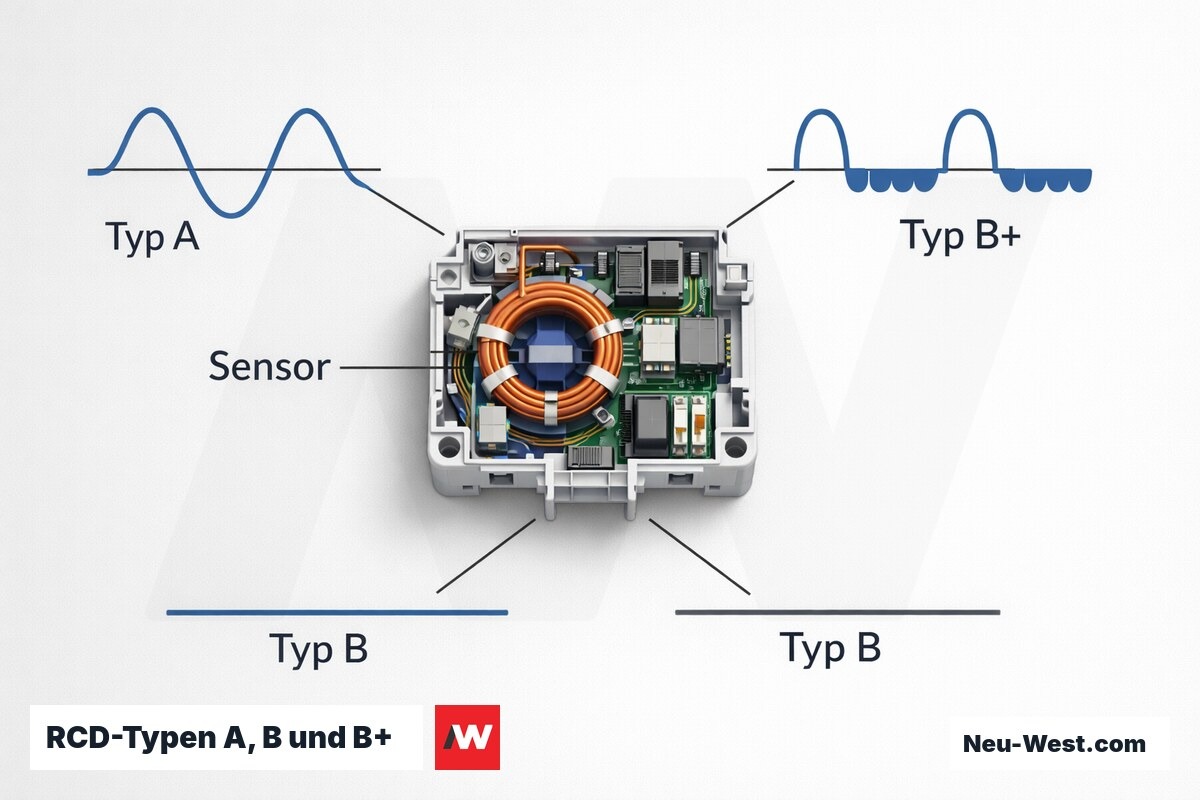

RCD-Klasse: Herstellerangabe ist verbindlich
Die meisten modernen AC-Wallboxen (Mode 3, IEC 62196) schalten nur Wechselstrom — der Gleichrichter sitzt im Fahrzeug. Typ-A-FI genuegt dann. Ausnahme: Bidirektionale Wallboxen mit internem DC-Wechselrichter und aeltere Geraete mit DC-seitiger Steuerversorgung erfordern Typ B. Das Datenblatt des Herstellers ist verbindlich — nie auf Vermutungen stuetzen, da ein falscher RCD im Fehlerfall nicht ausloeost.
Leerrohre im Neubau grosszuegig dimensionieren
Ein M32-Leerrohr statt M25 kostet im Rohbau kaum Mehraufwand, erspart aber spaetere Stemm- und Putzarbeiten. Empfehlung: stets ein zweites Leerrohr parallel einziehen — fuer ein LAN-Kabel (stabiles WLAN im Ladebereich) oder eine kuenftige zweite Ladestrecke bei einem Zweitfahrzeug.
Lastmanagement: Pflicht ab zwei gleichzeitig betriebenen Wallboxen
Zwei 11-kW-Wallboxen ziehen im Volllastbetrieb 22 kW — mehr als viele Hausanschluesse erlauben. Dynamisches Lastmanagement nach OCPP Smart Charging oder herstellereigenem Protokoll verteilt die verfuegbare Leistung und verhindert Schutzabschaltungen. Bei Gemeinschaftsanlagen in WEGs oder Gewerbeimmobilien ist es heute faktisch Standard.
Derating bei Wallboxen: Warum Hitze die Ladeleistung reduziert
Wallbox-Elektronik (Steuer-IC, Schuetze, Messtechnik, Pilotkreis-Schaltung) hat konstruktive Temperaturlimits. Uebersteigt die Gehaeusetemperatur einen herstellerdefinierten Schwellwert — typisch 45–50 °C Umgebungstemperatur oder direkter Sonneneinstrahlung auf ein dunkles Gehaeuse — reduziert die Firmware die Ladeleistung stufenweise: 11 kW → 7,4 kW → 3,7 kW, bis die Thermik sich stabilisiert.

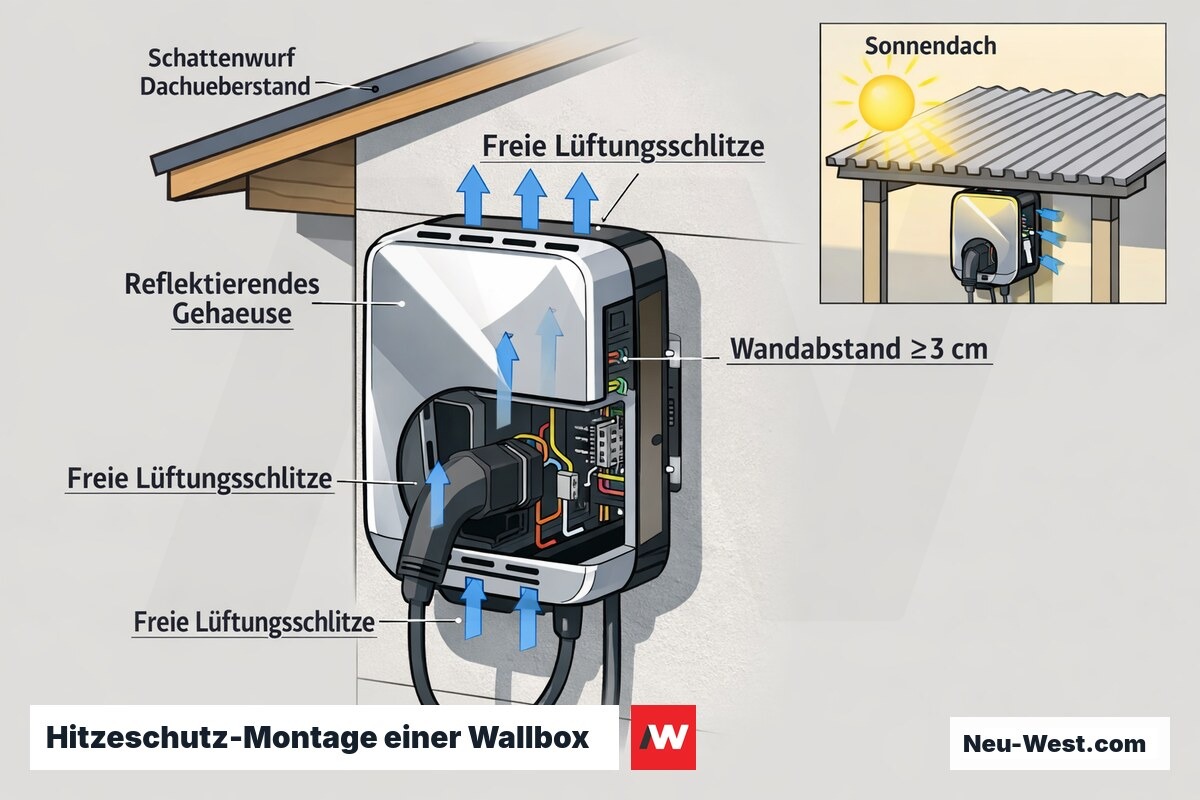

Gegenstrategien beginnen beim Montageort: Nordseite oder Schattenwurf durch Dachueberstand reduziert die solare Waermelast dramatisch. Helle oder metallisch reflektierende Gehaeuseoberflaechen absorbieren weniger Strahlungswaerme als dunkle Kunststoffgehaeuse. Lueftungsschlitze muessen frei bleiben — Wandabstand unter 3 cm oder Insektenschutzgitter unmittelbar vor der Oeffnung verhindern die Konvektionskuehlung.
Carports mit Blechdaechern sind besonders anfaellig: Unter einem Wellblechdach koennen Temperaturen im Berliner Sommer 60–70 °C erreichen. Fachbetriebe empfehlen dort Wallboxen mit erweitertem Betriebstemperaturbereich (Datenblatt: 'bis 50 °C' als Minimum) oder eine Montage am schattenseitigen Hauptgebaeude anstatt am Carport selbst.
Wichtige Begriffe rund um Wallbox installieren (E-Auto Ladestation)
OCPP (Open Charge Point Protocol)
RCD Typ A / B / F
SPD Typ 1 / Typ 2
Derating
SEMP / EEBUS / SunSpec
V2G / V2H (Vehicle-to-Grid / Vehicle-to-Home)
Schleifenimpedanz Zs
Haeufige Installationsfehler bei Wallboxen: Ursachen und Vermeidung
Der verbreitetste Fehler ist ein zu kleiner Leitungsquerschnitt: Eine 2,5-mm²-Leitung unterschreitet bei Verlegeart B2 (im Rohr) mit Haeufungsfaktor schnell die fuer 16 A erforderliche thermische Belastbarkeit. Die Folge ist chronische Leitererwarmung, beschleunigte Isolationsalterung und im Extremfall Kabelbrand. Korrekte Auslegung nach DIN VDE 0298-4 erfordert Verlegeart, Umgebungstemperatur und alle Haeufungsfaktoren — kein Erfahrungswert ohne Berechnung.
Haeufig fehlt in Nebengebaeuden der Hauptpotenzialausgleich oder der Fundamenterder: Beides wird bei der Baugenehmigung nicht kontrolliert und faellt erst bei der Erstpruefung oder im Schadensfall auf. Fachbetriebe messen den PE-Leiterwiderstand zwischen Nebengebaeude und Hauptgebaeude routinemaessig; Werte ueber 1 Ω sind ein klares Signal fuer fehlenden oder unterbrochenen Erder.
Ein dritter Fehlertyp betrifft die Leerrohre ohne Einziehfaden: Wird kein Zugdraht eingezogen, ist eine spaetere Kabelergaenzung (Datenkabel, zweite Ladeleitung) kaum moeglich — der Installateur muss spaeter stemmen. Ebenfalls unterschaetzt: fehlende Brandschutzabschottung, wenn das Kabel eine Wand zwischen unterschiedlichen Brandabschnitten (z. B. Garage–Wohnbereich) durchdringt.
