Bodengleiche Dusche einbauen lassen in Berlin – Abdichtung nach DIN 18534
Eine bodengleiche Dusche stellt höchste Anforderungen an Abdichtung, Gefälleausbildung und Untergrundvorbereitung. Entscheidend ist die Beanspruchungsklasse nach DIN 18534: Im Bodenbereich gilt in der Regel W2-I (mäßige bis hohe Wassereinwirkung), was eine vollflächige Verbundabdichtung mit geprüften Systemkomponenten zwingend voraussetzt – Eckmanschetten, Ablaufdichtmanschette und systemkonformer Voranstrich sind normativ gefordert, nicht optional.
Besonders kritisch ist die Aufbauhöhe im Bestand: Um das Mindestgefälle von 1,5 % sicher herzustellen, muss der Estrich häufig gefräst oder durch eine abgestimmte Gefälleschicht ersetzt werden. Lineare Ablaufrinnen erlauben einseitiges Gefälle und vereinfachen die Ausführung erheblich – mit direkten Konsequenzen für Fliesenformat, Fugenraster und Pflegbarkeit der Dusche.
Was umfasst der Einbau einer bodengleichen Dusche?
- Untergrundprüfung und Gefälleplanung nach DIN 18534 / DIN 18560 (Bestand und Neubau)
- Estrichfräsung oder Gefälleestrich mit Mindestgefälle ≥ 1,5 % (linear) bzw. 2,0 % (Punktablauf)
- Verbundabdichtung nach DIN 18534-3: Voranstrich, Flächendichtung, Eckmanschetten, Ablaufdichtmanschette
- Einbau Ablaufrinne (linear) oder Punktablauf mit normkonformer Einbindung in die Abdichtungsebene
- Verfliesung mit abgestimmtem Format, Bewegungsfugen nach ZDB-Merkblatt und schimmelpilzresistenter Verfugung
- Wandanschluss: Abdichtungsauftrag ≥ 20 cm über Belagsoberkante, Dehnfuge Boden–Wand mit Dauerelastik (ISO 11600)
Die Ausführung erfolgt als gewerkeübergreifende Leistung – Estrich, Abdichtung und Verfliesung aus einer Hand, mit vollständiger Dokumentation der Abdichtungsschichten als Grundlage für spätere Gewährleistungsnachweise.
Was DIN 18534 bei bodengleichen Duschen wirklich fordert
DIN 18534 'Abdichtung von Innenräumen' (Ausgabe 2017) ist das normative Leitdokument für alle Nassraumabdichtungen im Hochbau und hat die früheren ZDB-Merkblätter für Verbundabdichtungen faktisch abgelöst. Sie klassifiziert Bereiche nach Wassereinwirkungsklassen W0 bis W3 und legt für jede Klasse Mindestanforderungen an Schichtdicke, Materialprüfung und Anschlussdetails fest. Bodengleiche Duschen im Wohnbau fallen zwingend in W2 — vollflächige Abdichtung der Duschzone, Eckdichtbänder an allen Anschlüssen und konfektionierte Manschetten an Rohrdurchdringungen.

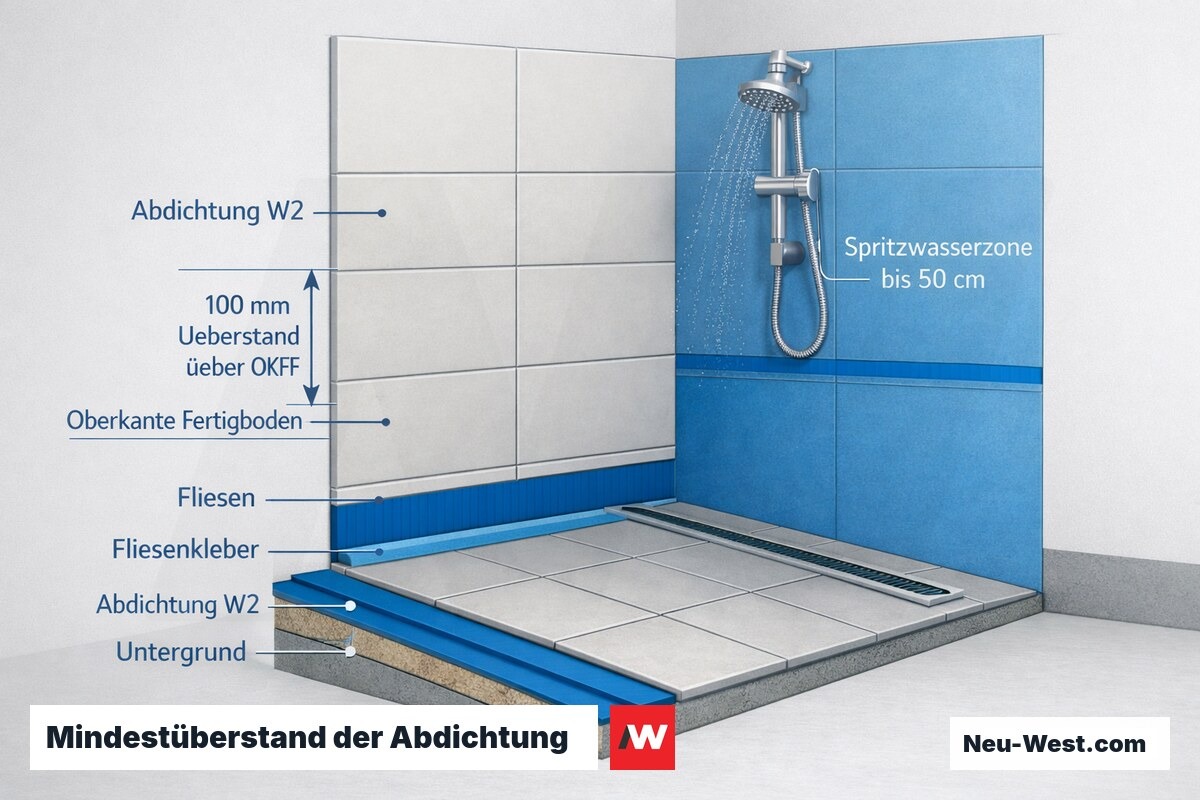

Die Norm legt außerdem die Mindestüberstandshöhe der Abdichtung fest: Im W2-Bereich sind 100 mm über Oberkante Fertigboden an allen Wänden Pflicht; Wandflächen, die direkt angesprüht werden, müssen vollflächig abgedichtet werden — in der Praxis meist bis mindestens 50 cm Höhe, je nach Armaturenposition auch höher. Entscheidend: Die Norm bewertet nicht nur die Fläche, sondern fordert für das eingesetzte System einen Nachweis der geprüften Rissüberbrückungsfähigkeit.

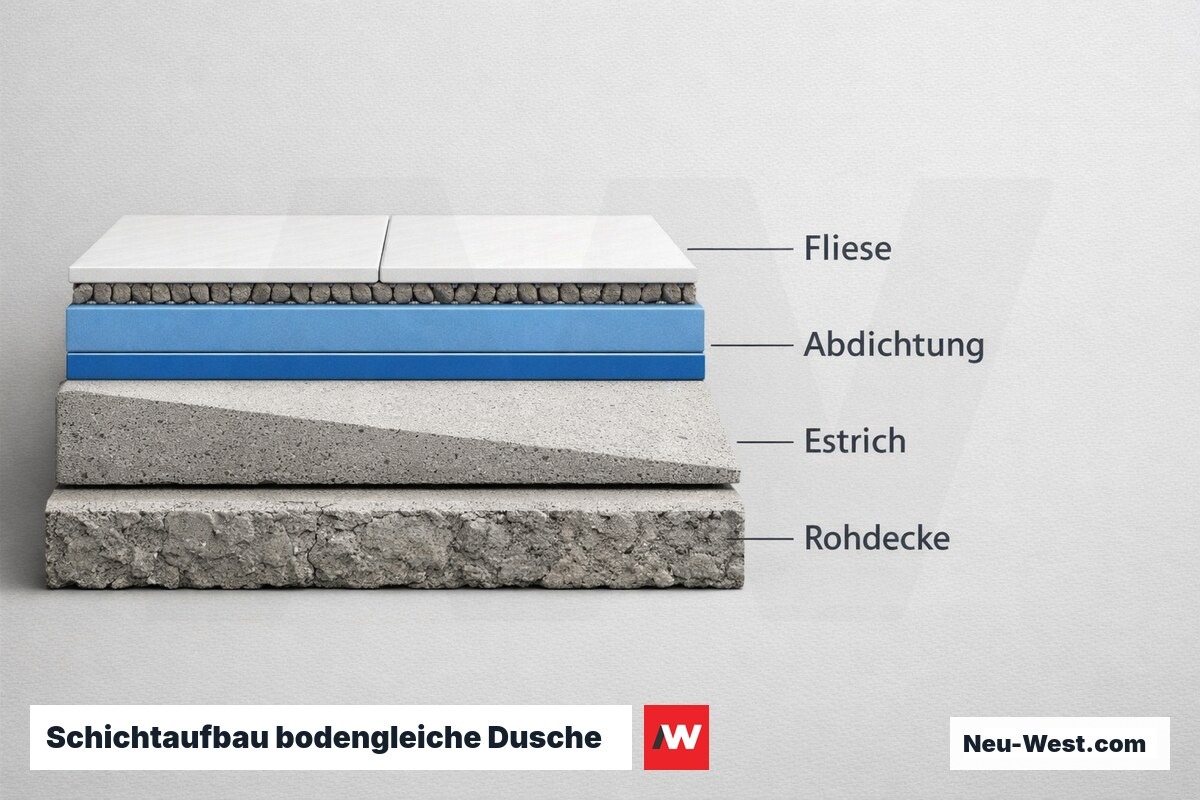

Schichtaufbau bodengleiche Dusche — von unten nach oben
Flüssigfolie oder Dichtbahn: Systemwahl nach Untergrundqualität und Risserwartung
Flüssigfolien werden nass aufgetragen, härten reaktiv aus und bilden eine durchgehend haftende, elastische Membran. Ihre Stärke liegt in der geometrischen Flexibilität: Ecken, Rohrdurchdringungen und komplexe Anschlüsse lassen sich ohne Zuschnitt abdichten. Die Rissüberbrückungsfähigkeit reicht je nach Produkt von 0,3 mm bis über 1,0 mm (Klassen A1/A2 nach DIN 18534); systemkritisch ist die Einhaltung der Mindestschichtdicke (Trockendicke typisch 0,5–1,0 mm) und die fachgerechte Einbettung von Eckdichtbändern aus Vlies oder Gewebe.
Vorgeformte Dichtbahnen liefern eine gleichmäßige, produktionsbedingt konstante Dicke und hohe Zuverlässigkeit bei der Rissüberbrückung — sie sind vorteilhaft bei Untergründen mit hohem Schwindrisiko oder stark saugendem Beton. Ihr Nachteil: Der Untergrund muss eben und hohlraumfrei sein; Restfeuchte aus frischem Estrich verträgt sich mit vielen Systemen schlecht. Kombinationssysteme (Flüssigfolie in Ecken und Anschlüssen, Bahn in der Fläche) vereinen beide Stärken — Voraussetzung ist die strikte Systemkompatibilität der Produkte; Herstellerfreigaben sind einzuholen.
Minimaler Höhenversatz zum Badboden berechnen
Je größer die Duschfläche und je weiter die Eintrittskante vom Ablauf entfernt liegt, desto tiefer muss der Duschboden abgesenkt werden. Der Rechner zeigt den geometrisch notwendigen Mindesthöhenversatz — ein in der Praxis häufig unterschätzter Wert bei großen Duschformaten.
Unverbindlicher Richtwert – der genaue Preis hängt von Untergrund, Aufwand und Ausführung ab.
Abdichtungssysteme im Vergleich
| Kriterium | Flüssigfolie | Dichtbahn | Kombisystem |
|---|---|---|---|
| Rissüberbrückung (bis 1 mm, Klasse A2) | gut (produktabhängig) | sehr gut | sehr gut |
| Geometrische Anpassung (Ecken, Rohre) | sehr gut | eingeschränkt | gut |
| Anforderung an Untergrundqualität | mittel | hoch | mittel |
| Systemdicke (typisch) | 0,5–1,0 mm | 2–3 mm | variabel |
| Materialkosten (Richtwert) | 8–15 €/m² | 12–20 €/m² | 15–25 €/m² |
| DIN 18534 W2-konform möglich | ja (Produktnachweis) | ja (Produktnachweis) | ja (Systemnachweis) |

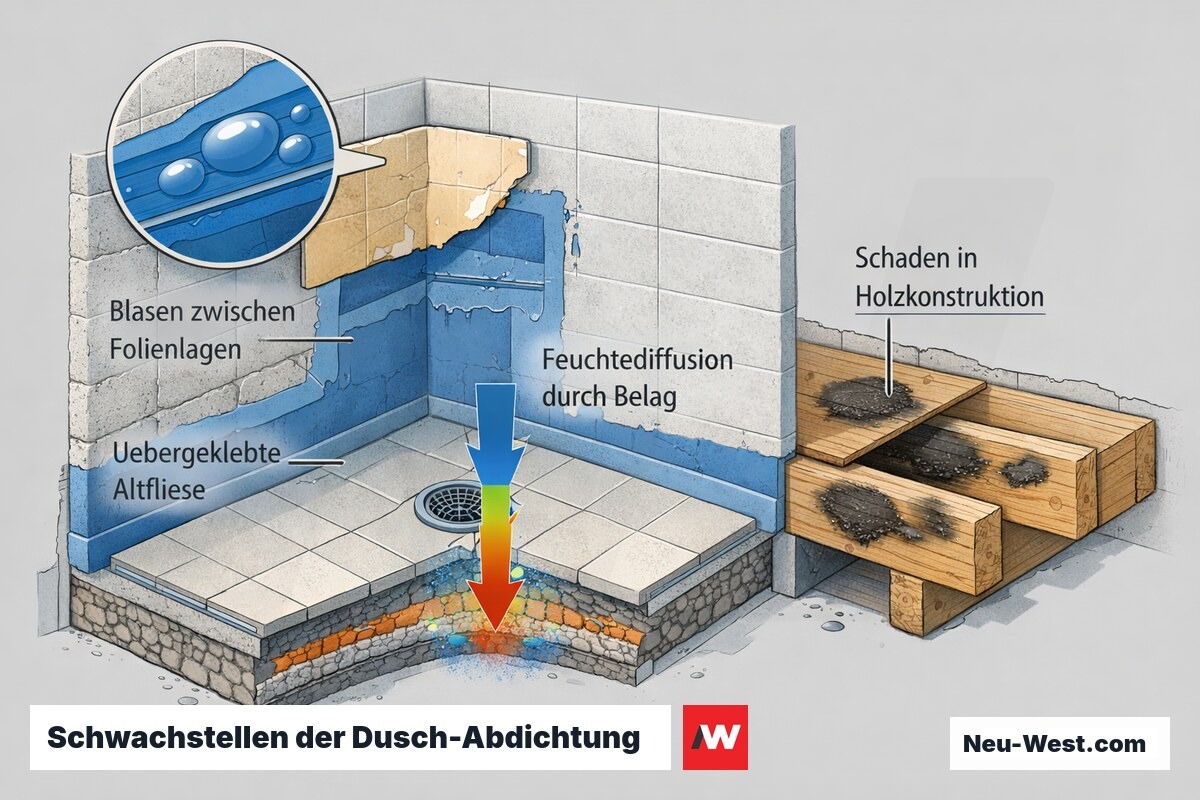

Wo Dusch-Abdichtungen regelmäßig versagen — und warum

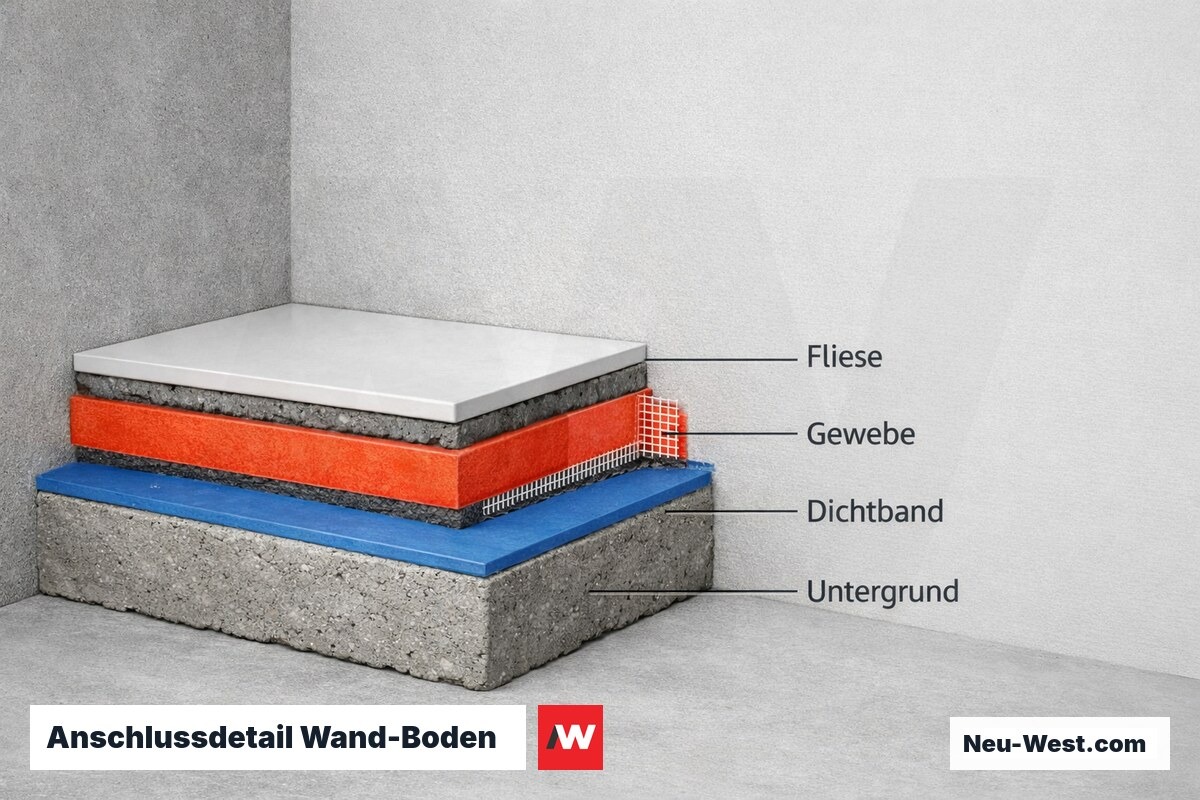

Der häufigste Schadensort ist der Boden-Wand-Anschluss: Fehlt das Eckdichtband oder wird die Abdichtung nicht 100 mm auf die Wand hochgeführt, entstehen durch Temperatur- und Setzungsbewegungen Risse an der Verbindungsstelle. Zwei weitere Schwachpunkte sind Rohrdurchdringungen ohne konfektionierte Manschette und der Anschluss zwischen Abdichtungssystem und Ablaufrahmen — mechanisch inkompatible Produkte können hier keine dauerhaft dichte Verbindung eingehen.
Typische handwerkliche Fehler: zu kurze Aufstandszeit zwischen den Flüssigfolienlagen (die zweite Lage auf noch feuchter erster Lage löst Blasenbildung aus), fehlende Untergrundprüfung auf Haftzugfestigkeit sowie das Überkleben von Altfliesen ohne Verträglichkeitsprüfung. Das Schadensbild zeigt sich meist erst nach Monaten — wenn Feuchte durch den Belag diffundiert oder sich in Holzkonstruktionen ausbreitet, ist die Leckstelle ohne vollständigen Rückbau kaum lokalisierbar.
Einbauablauf bodengleiche Dusche: kritische Arbeitsschritte

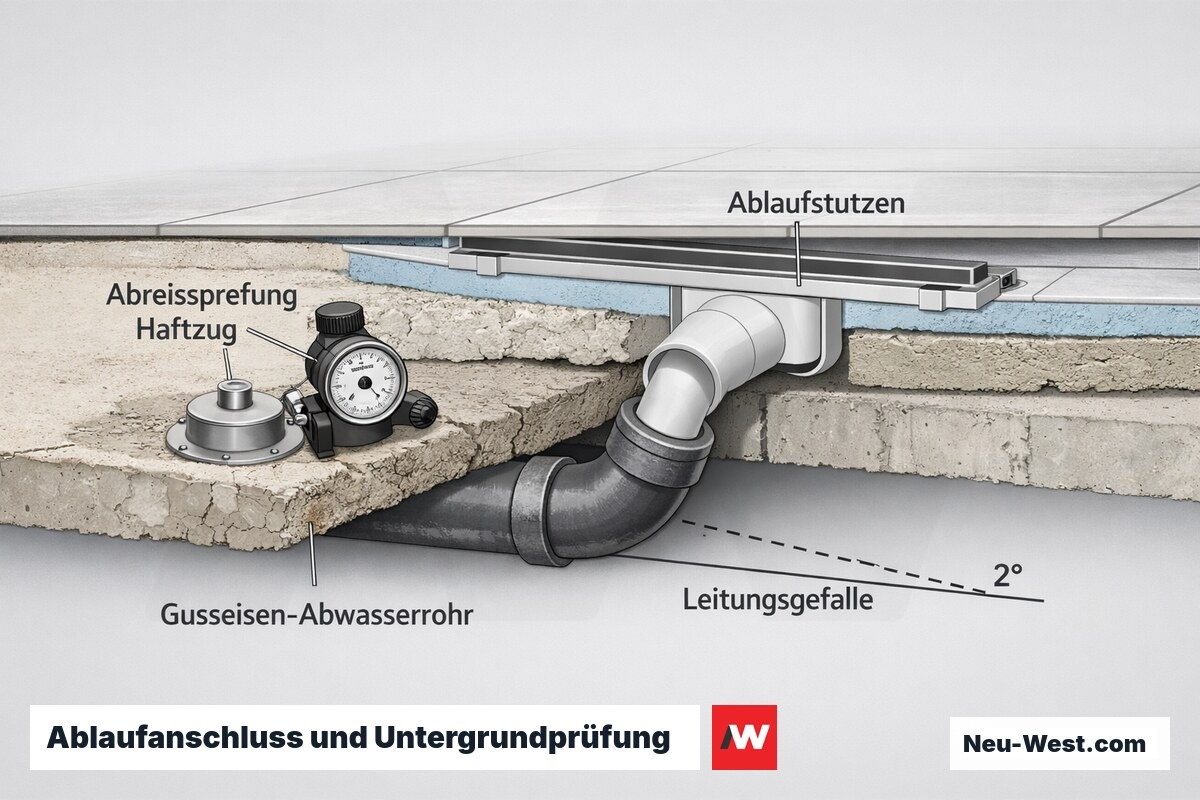

Untergrundprüfung
Haftzugfestigkeit ≥ 1,0 N/mm² prüfen (Abreißversuch), Feuchtemessung, Risse und Hohllagen dokumentieren; vorhandene Altbeschichtungen und Altfliesen auf Verträglichkeit prüfen oder vollständig entfernen.
Rohbauarbeiten: Ablaufanschluss und Leitungsführung
Abwasserleitung auf geplanten Ablaufstandort anpassen; Mindestgefälle in der Leitung (≥ 0,5 % bei DN 50 nach DIN EN 12056-2) sicherstellen; Schlitze herstellen und Rohrdurchdringungen für Manschetten vorbereiten.
Gefälleestrich einbauen
Zementestrich ZE oder Schnellbindestrich mit Gefälle ≥ 1,5 % zur Ablauföffnung; Mindestdicke 50 mm an der dünnsten Stelle; Abbindezeit strikt einhalten (ZE: mind. 7 Tage, Schnellestrich: herstellerspezifisch, häufig 24–48 h).
Erste Abdichtungslage + Anschlussdetails
Untergrund grundieren; Eckdichtbänder in alle Innenecken einbetten; erste Flüssigfolienlage vollflächig auftragen; Ablaufmanschette und Rohrdurchdringungsmanschetten systemkonform anschließen und einbetten.
Zweite Abdichtungslage
Erst nach vollständiger Trocknung der ersten Lage (mind. 12–24 h, Herstellerangabe maßgebend); zweite Lage senkrecht zur ersten auftragen; Gesamttrockendicke ≥ 0,5 mm an allen Stellen inkl. Ecken und Anschlüssen.
Stauprobe (Dichtheitsprüfung)
Ablauf schließen, Duschzone mit 20 mm Wasser füllen, 24 Stunden halten, Wasserverlust dokumentieren; alle Undichtigkeiten vor Belagsverlegung beheben. Ohne Stauprobe ist spätere Schadensdiagnose ohne vollständigen Rückbau nicht möglich.
Belag verlegen und verfugen
Flexibler Dünnbettmörtel C2 S1 (bei Fußbodenheizung C2 S2); Verlegung auf Gefällerichtung und Ablaufposition abstimmen; Bewegungsfugen an Wand-Boden-Anschlüssen und im Flächenraster (max. 3 m Abstand) mit elastischem Silikon schließen.
R-Klasse allein reicht nicht: Rutschfestigkeit in der Dusche normgerecht einplanen
Rutschfestigkeit wird in zwei vollständig verschiedenen Prüfsystemen bewertet. Die Bewertungsgruppen R9 bis R13 nach DIN 51130 basieren auf dem Rampentest mit Öl und wurden für beschuhte Arbeitsbereiche entwickelt — für barfüßige Duschnutzung sind sie nicht aussagekräftig. Für Nassbarfußbereiche gilt das Prüfverfahren nach DGUV Information 207-006 (früher GUV-I 8527), das die Bewertungsgruppen A, B und C über einen Schrägebenentest mit Wasser und Barfußprobanden ermittelt.
Für private Duschen ist mindestens Bewertungsgruppe B einzuplanen; gewerbliche oder öffentlich zugängliche Nassbereiche erfordern Gruppe C. Viele als 'duschgeeignet' vermarktete Feinsteinzeugfliesen weisen lediglich eine R-Klasse aus, ohne eine Barfuß-Bewertungsgruppe zu deklarieren. Architekten und Fachplaner sollten im Leistungsverzeichnis explizit Bewertungsgruppe B nach DGUV Information 207-006 fordern und die Herstellerdeklaration als Nachweisdokument einfordern.
Wassereinwirkungsklasse nach DIN 18534 bestimmen
Zone und Nutzungsintensität auswählen:
Technische Kenndaten bodengleiche Dusche

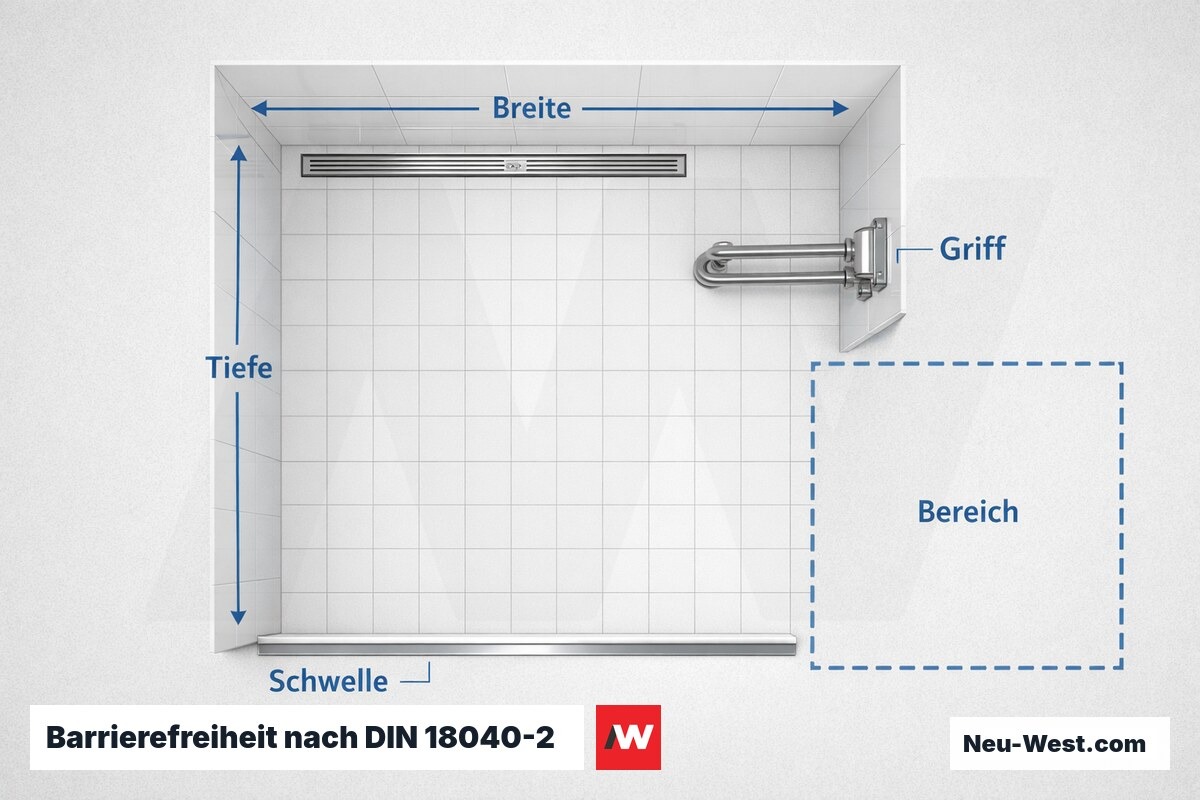

| Mindestgefälle Duschzone | 1,5 % (barrierefrei nach DIN 18040-2: empfohlen 2 %) |
|---|---|
| Mindest-Wandüberstand Abdichtung (W2-Bereich) | 100 mm über OK Fertigboden |
| Flüssigfolie Trockendicke (Mindest) | 0,5 mm (2 Lagen mit Eckdichtband) |
| Haftzugfestigkeit Untergrund vor Abdichtung | ≥ 1,0 N/mm² |
| Fliesenkleber-Klassifizierung Dusche | C2 S1; bei Fußbodenheizung: C2 S2 (DIN EN 12004) |
| Ablauf-Nennweite Wohnbau | DN 50 (bei Regendusche > 20 l/min: DN 70 prüfen) |
| Mindest-Leitungsgefälle Abwasser DN 50 | ≥ 0,5 % (DIN EN 12056-2) |
| Rutschfestigkeit Barfußbereich privat | Bewertungsgruppe B nach DGUV Information 207-006 |
| Stauprobe Dichtheitsprüfung | 20 mm Wasserstand, 24 h Haltedauer, vor Belagsverlegung |
Bodengleiche Dusche im Bestand: Wann der Einbau technisch gelingt — und wann nicht
Im Bestand ist ausreichend Aufbauhöhe die entscheidende Machbarkeitsgrenze: Ein bodengleicher Duschboden mit Gefälleestrich und flachem Rinnenablauf benötigt ab Rohboden typisch 80–120 mm Systemhöhe. In Massivbauten ist das meist durch Vertiefung der Bodenfläche erreichbar; in Altbauten mit Holzbalkendecken erfordert jeder Eingriff in die Konstruktionshöhe eine statische Beurteilung. Wird die Duschfläche stattdessen angehoben, entsteht eine Schwelle zum angrenzenden Boden — Barrierefreiheit ist dann nicht mehr gegeben.
Zweite Machbarkeitsgrenze ist die Abwasserinstallation: Der Ablaufstandort muss an das vorhandene Abwasserrohr anschließbar sein, ohne das Leitungsgefälle zu unterschreiten. Bei alten Gusseisenrohren oder unklaren Leitungsverläufen empfiehlt sich eine Kamerabefahrung vor Planungsbeginn. Zu prüfen ist außerdem, ob der vorhandene Untergrund die Haftzugfestigkeit von ≥ 1,0 N/mm² aufweist — bei Gipsestrich, mehrfach überklebten Fliesen oder Altbeschichtungen ist das nicht selbstverständlich und muss mit Abreißversuchen belegt werden.
Fußbodenheizung: Thermische Systemkompatibilität prüfen
Nicht alle Flüssigfolien sind für den Dauerbetrieb bei erhöhter Temperatur (Systemtemperatur FBH typisch 40–60 °C) geprüft. Die Herstellerfreigabe für FBH-Anwendungen schriftlich einfordern; ohne Nachweis erlischt bei Schäden die Herstellergewährleistung.
Stauprobe ist Pflicht — nicht optional
Ohne Stauprobe (20 mm Wasser, 24 h) bleibt eine Undichtigkeit unentdeckt und verursacht erst nach Monaten Schäden. Die Abdichtungsschicht ist nach Belagsverlegung vollständig verdeckt und ohne vollständigen Rückbau nicht sanierbar.
Ablaufstandort vor Estrichausschreibung festlegen

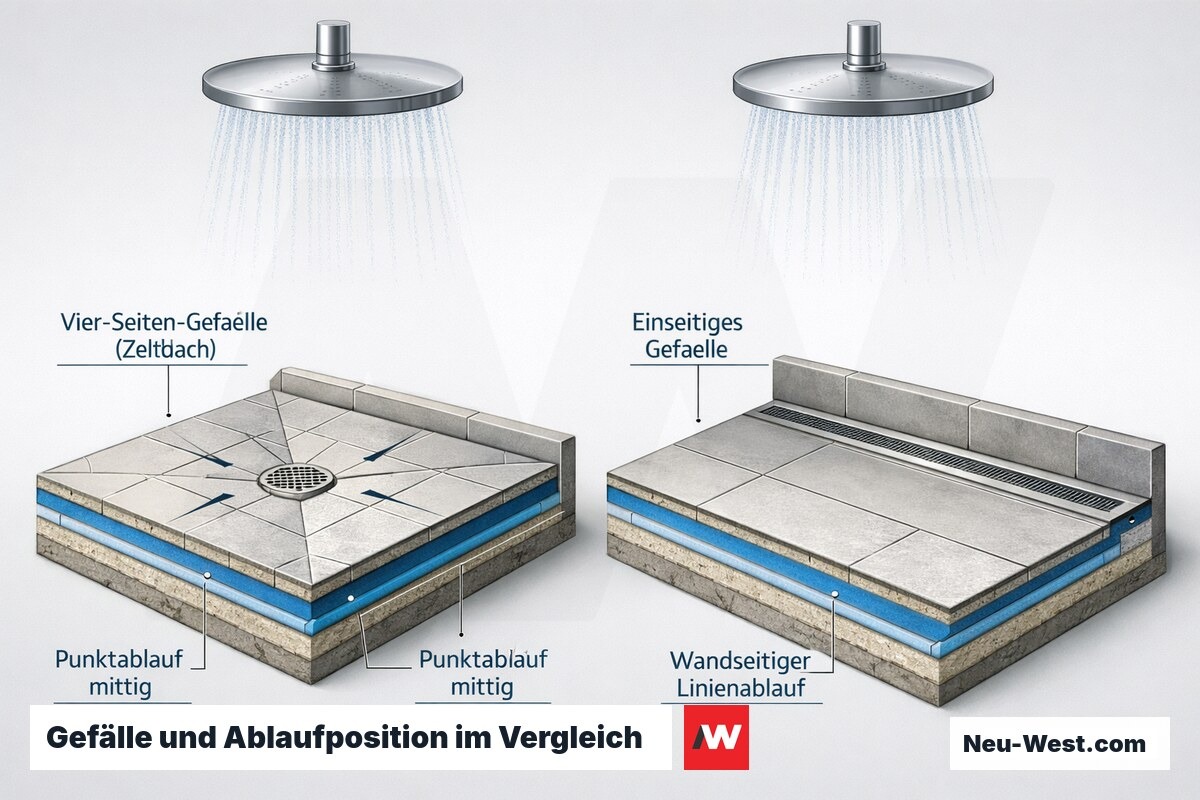

Punktabläufe in der Raumecke erlauben ein Einzel-Gefälle; mittige Abläufe erfordern ein Vier-Seiten-Gefälle (Zeltdach) — handwerklich aufwendiger und fehleranfälliger. Lineare Wandabläufe ermöglichen ein einseitiges Gefälle und erleichtern die Belagsverlegung bei großen Formaten erheblich.
Verdeckte Bereiche sind systematische Schadensquellen
Die Abdichtung muss auch hinter Installationsverkleidungen, unter Badewannenträgern und in Schächten lückenlos geführt werden. Verdeckte Bereiche werden bei der Ausführung häufig übersprungen — und sind im Schadensfall die häufigsten Feuchteeintrittsstellen.
W-Klassen nach DIN 18534: Warum viele Duschen systematisch falsch eingestuft werden
In der Planungspraxis wird die Duschzone häufig als W1 (Spritzwasserbereich) eingestuft — was normativ falsch ist. W1 gilt für Bereiche mit gelegentlicher, nicht direkter Wasserbeaufschlagung, etwa die unmittelbare Umgebung eines Waschtischs. Die gesamte Duschzone und alle direkt angesprühten Wandflächen sind W2-Bereiche. Der Unterschied ist erheblich: W1 erlaubt punktuelle Abdichtung an Fugen und Ecken; W2 fordert die vollflächig aufgebrachte, geprüfte Abdichtungsschicht auf Boden und Wand.
Besonders häufig betroffen sind Wandflächen gegenüber dem Duschkopf, die direkt angesprüht werden, aber als W1 behandelt wurden. DIN 18534 orientiert sich an der tatsächlichen Wasserexposition, nicht an der abstrakten Raumnutzung als Ganzes. Ist die W-Klasse im Leistungsverzeichnis falsch angegeben und die Ausführung entsprechend angepasst, wird die Haftungszuordnung zwischen Planung und Ausführung im Schadensfall erheblich komplizierter.
Gesamtaufbauhöhe und Sanierbarkeit einschätzen
Ob eine bodengleiche Dusche im Bestand ohne Bodenfräsen realisierbar ist, entscheidet die Summe aller Schichtdicken. Erfahrungswert: bis ca. 40 mm ist eine Realisierung ohne Betonabfräsung im Regelfall möglich.
Unverbindlicher Richtwert – der genaue Preis hängt von Untergrund, Aufwand und Ausführung ab.
Was kostet eine bodengleiche Dusche?
Richtwerte für Einzelbad Neubau und einfache Bestandssanierung, Region Berlin; Preisstand 2025, netto ohne MwSt.; Materialqualität Standard bis gehoben.
| Leistung | Preis-Spanne (Richtwert) |
|---|---|
| Gefälleestrich inkl. Ablaufanschluss (Neuanschluss DN 50) | 350–700 €/Dusche |
| Abdichtungssystem W2 nach DIN 18534 (Flüssigfolie + Bänder + Manschetten) | 180–350 €/Dusche |
| Bodenablauf (Punkt- oder Rinnenablauf, Material) | 120–450 €/Stk. |
| Belag Duschzone Feinsteinzeug Bewertungsgruppe B (inkl. Verlegung) | 80–180 €/m² |
| Mehrkosten gegenüber Acryl-Duschtasse (Gesamtaufpreis) | 800–1.800 € |
| Gesamtkosten bodengleiche Dusche ca. 1,2 m² (Neubau) | 1.800–4.500 € |
| Aufschlag Bestandssanierung (Bodenöffnung + Leitungsanpassung) | +600–1.500 € |
Richtwerte für Berlin/Brandenburg, projektabhängig — kostenloses Festpreis-Angebot anfragen.
Ablaufkapazität vs. Armaturendurchfluss: Die unterschätzte Dimensionierungsaufgabe
Moderne Thermostatarmaturen liefern 12–20 Liter pro Minute; Regenduschköpfe mit großem Querschnitt und ohne eingebauten Durchflussbegrenzer bis zu 25 l/min. Der Ablauf muss diesen Volumenstrom zuverlässig ableiten — bei Linearabläufen bestimmen Rinnenlänge, Siebfläche und Rohrnennweite gemeinsam die hydraulische Kapazität. Ein DN-50-Ablauf mit 1,5 % Gefälle in der Abwasserleitung kann rechnerisch 25–35 l/min abführen; design-orientierte Ultra-Flach-Abläufe mit kleiner Einlauföffnung liegen deutlich darunter und sollten hydraulisch vom Hersteller belegt werden.
Das Gefälle der Duschfläche (mind. 1,5 %, besser 2 %) sichert den Zulauf vom Belag zum Ablauf und muss auf den Ablaufstandort abgestimmt sein: Bei mittig gesetztem Ablauf entsteht ein Vier-Seiten-Gefälle (Zeltdach), bei wandseitigem Linienablauf reicht ein einseitiges Gefälle. Die Kombination aus großem Regenduschkopf, kleinem Designablauf und flachem Gefälle führt zuverlässig zu stehendem Wasser auf der Duschfläche — eine häufige, aber planungsseitig vermeidbare Fehlkonstellation.
Wichtige Begriffe rund um Bodengleiche Dusche
DIN 18534
W2-Bereich
Gefälleestrich
Bewertungsgruppe A/B/C
Abdichtungsmanschette
C2 S1 / C2 S2
Stauprobe

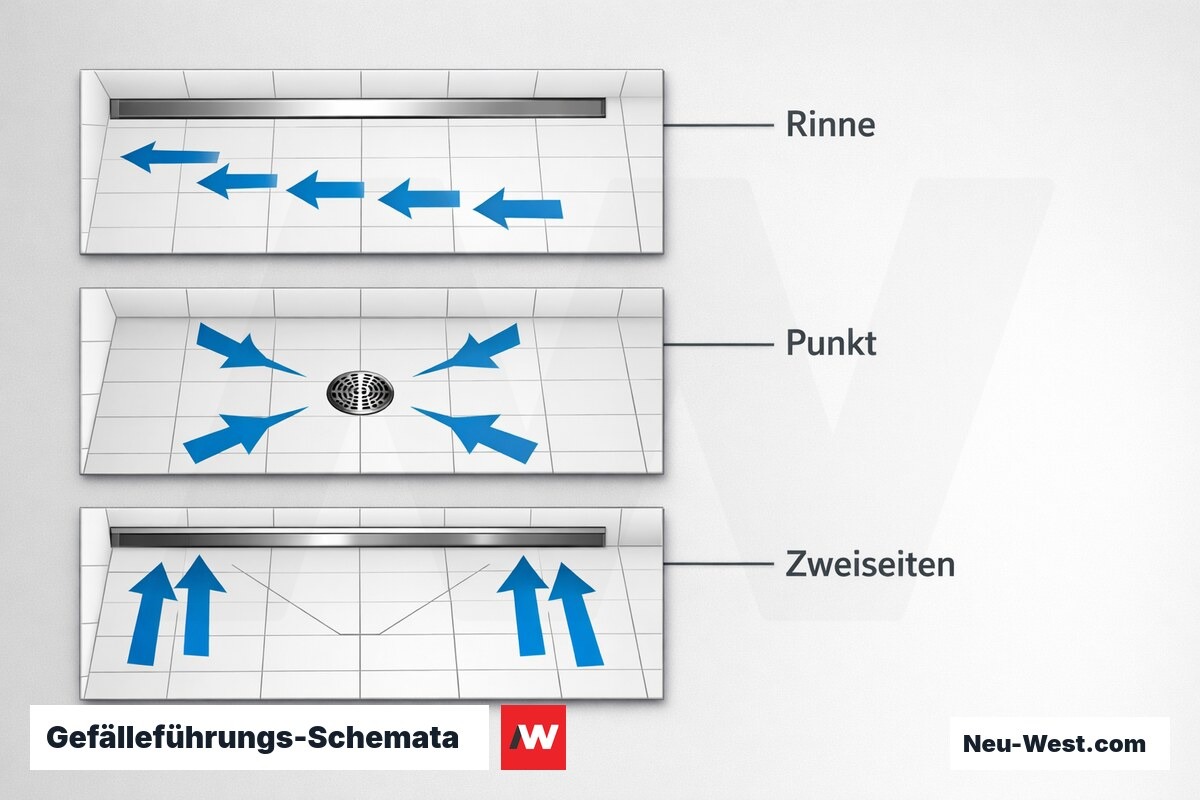

Gefälleführungs-Schemata: Rinne, Punkt, Zweiseiten im Vergleich
Das Gefälleführungsschema bestimmt direkt den Plattenverschnitt: Beim einseitigen Rinnengefälle sind rechteckige Großformate verlustfrei verlegbar. Das allseitige Punktgefälle erzwingt Schräg- oder Gehrungsschnitte an allen Seiten; das symmetrische Zweiseiten-Gefälle zur Wandrinne minimiert die Schnittanzahl bei gleichzeitiger Barrierefreiheitstauglichkeit.
