Außenbeleuchtung installieren lassen in Berlin – Kosten, Planung & Fachbetrieb
Ob Einfahrtsbeleuchtung, Wegeleuchten oder sicherheitsrelevante Eingangszonen: eine normgerechte Außenbeleuchtung erfordert weit mehr als das Setzen einer Leuchte. Kabeltyp, Verlegetiefe, IP-Schutzgrad und Fehlerstromschutz müssen aufeinander abgestimmt sein – Fehler bleiben oft jahrelang unbemerkt, bis ein Isolationsschaden oder ein Lichtimmissions-Konflikt entsteht.
Dieser Fachbeitrag gibt Bauherren, Architekten und Immobilienverwaltern konkrete Entscheidungsgrundlagen: welche Normen wirklich gelten, wo typische Ausführungsfehler entstehen und was eine fachgerechte Installation in Berlin kostet. Wer die Ausführung in Auftrag geben möchte, erreicht uns über das Kontaktformular.
Was umfasst die fachgerechte Installation von Außenbeleuchtung?

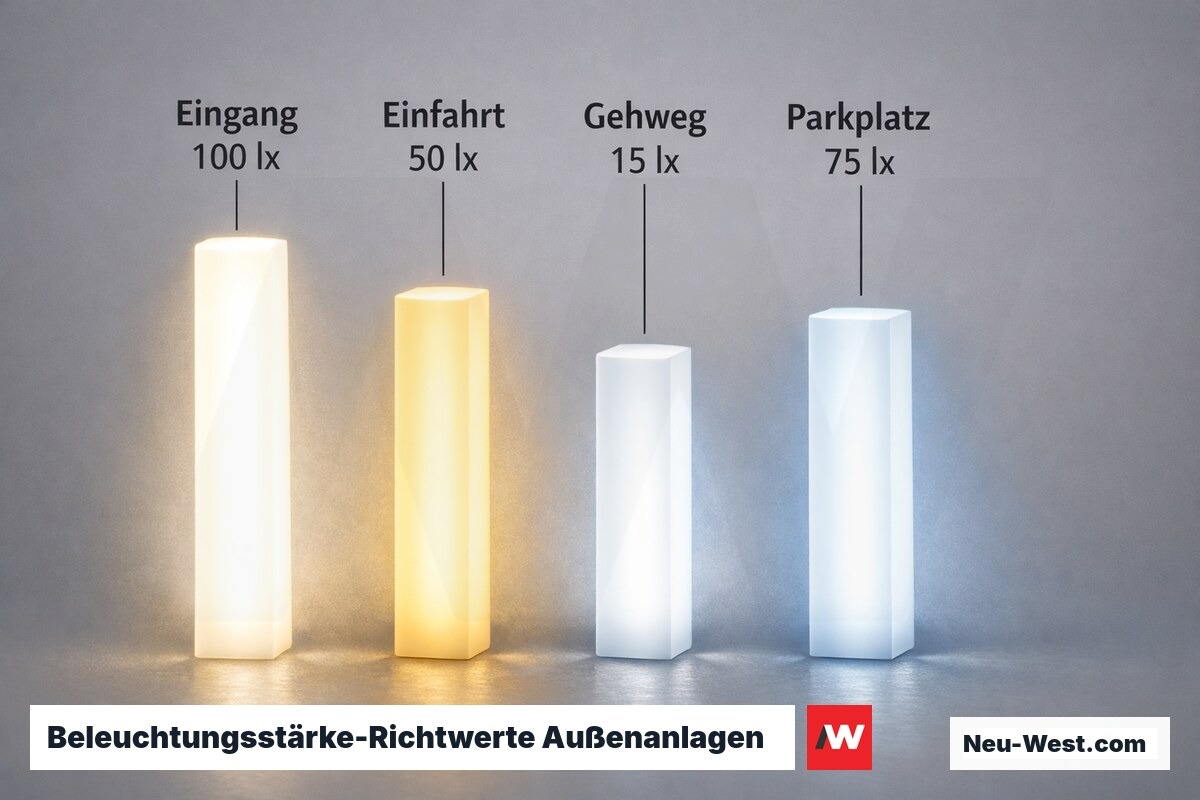

- Bestandsaufnahme & Lichtplanung: Lux-Zielwerte, Gleichmäßigkeit U₀, Blendwinkel je Außenzone
- Trassenplanung & Erdkabelverlegung (NYY-J, Mindestverlegetiefe 60 cm mit / 80 cm ohne Schutzrohr, Trassenwarnband)

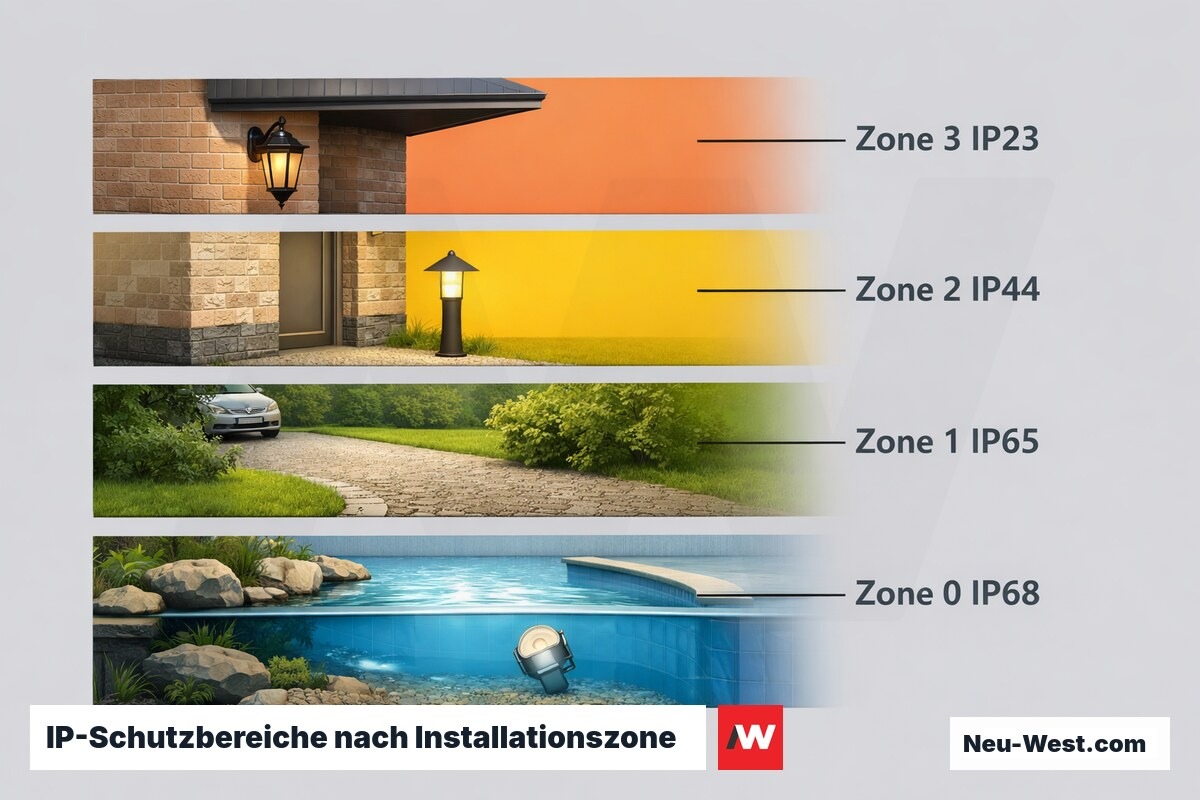

- Leuchtenauswahl nach IP-Schutzgrad (IP44–IP67), Schutzklasse (SK I / SK II) und Lichtfarbe (2.700–4.000 K je Zone)

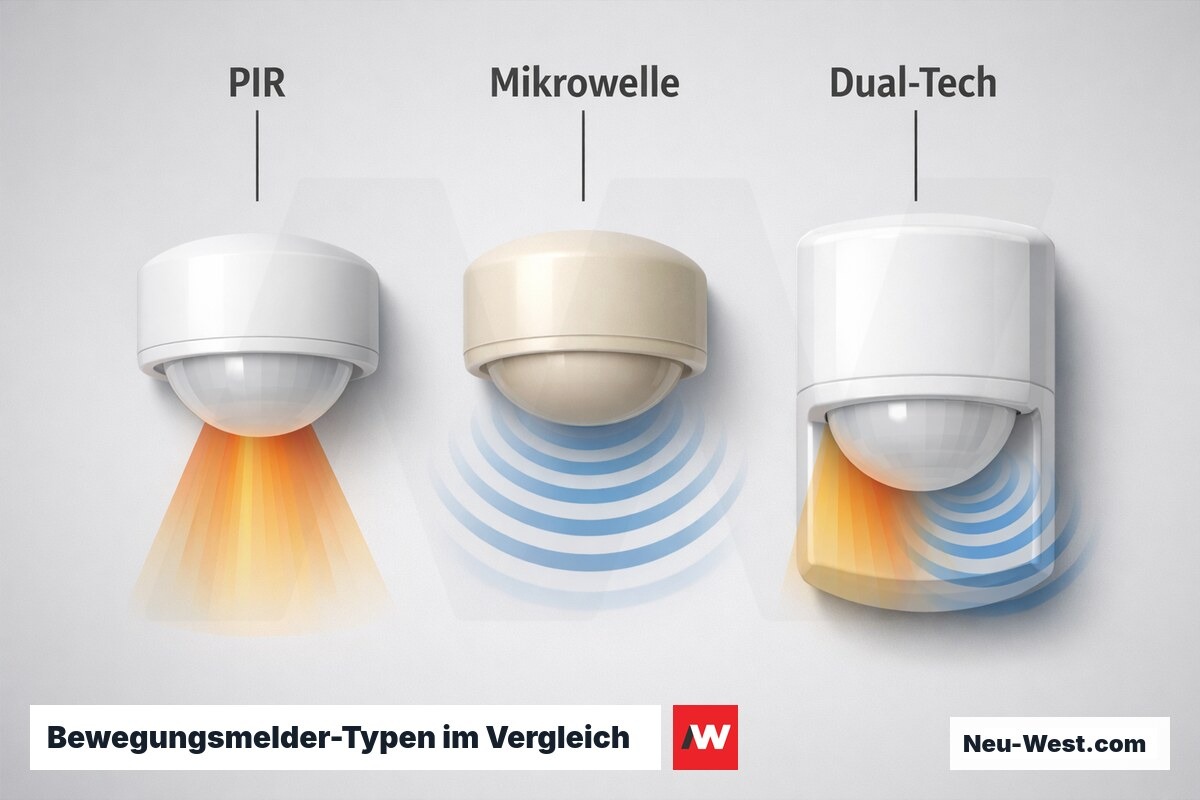

- Steuerungskonzept: PIR- oder Radar-Bewegungsmelder, Dämmerungsschalter, Zeitschaltuhr oder DALI-Protokoll
- Schutzpotenzialausgleich metallischer Masten und Gehäuse, RCD-Auswahl Typ A / F gemäß DIN VDE 0100-410
- Inbetriebnahme mit Isolations- und Schleifenwiderstandsmessung nach DIN VDE 0100-600 und Übergabeprotokoll
Jede Anlage beginnt mit einer Analyse des vorhandenen Unterverteilers und einer Lux-Bedarfsplanung je Außenzone. Erdkabel werden in normgerechter Verlegetiefe mit Trassenwarnband verlegt, Leuchten geerdet und Schaltkreise mit dem passenden Fehlerstromschutzschalter abgesichert. Schutzmaßnahmenmessungen nach DIN VDE 0100-600 werden protokolliert und als Nachweis für Eigentümer und Versicherung übergeben.

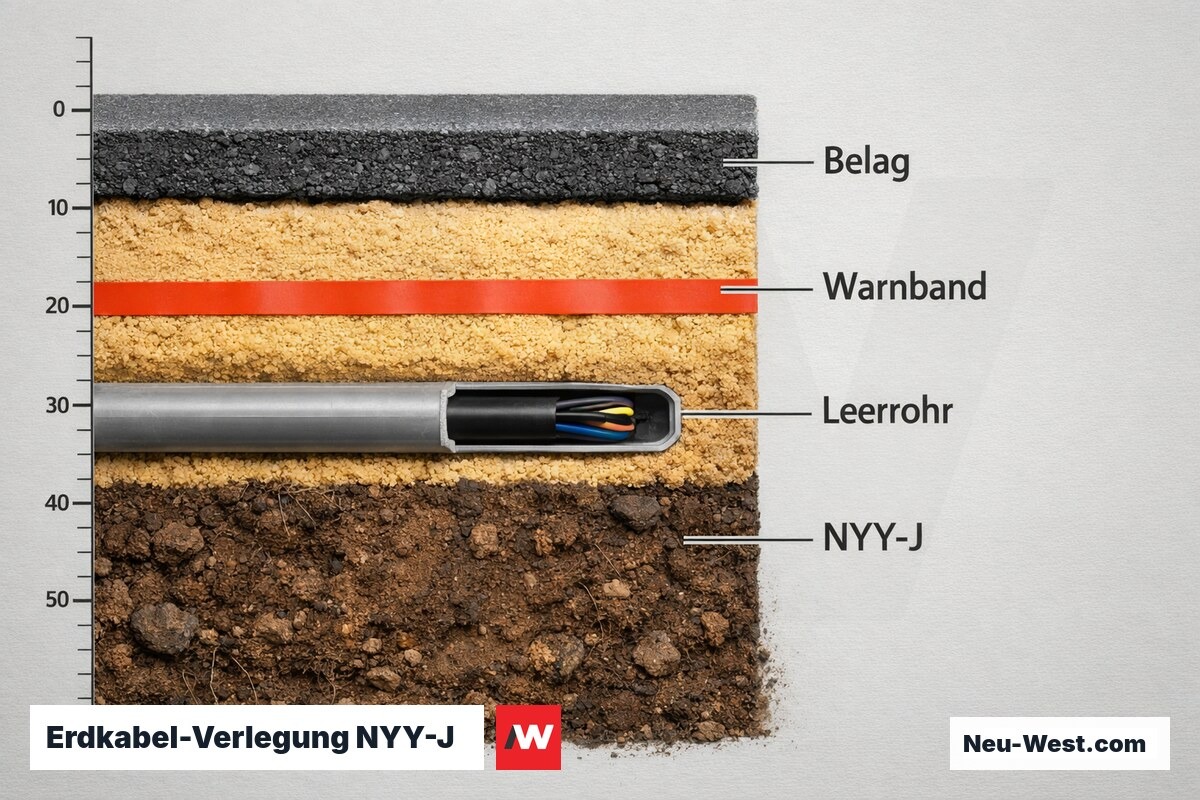

NYY-J statt NYM-J: Kabelwahl für die Erdverlegung
Für Außenbeleuchtung, die im Erdreich verlegt wird, ist NYY-J die normgerechte Wahl — das Kabel trägt eine feuchtigkeitsbeständige PVC-Außenhülle, die direkter Erdverlegung standhält. NYM-J (Mantelleitung für Innenräume) besitzt dagegen eine Hülle, die unter Bodenfeuchtigkeit und Frostwechseln bereits nach 5 bis 8 Jahren versprödet und Kapillarwasser ansaugt.

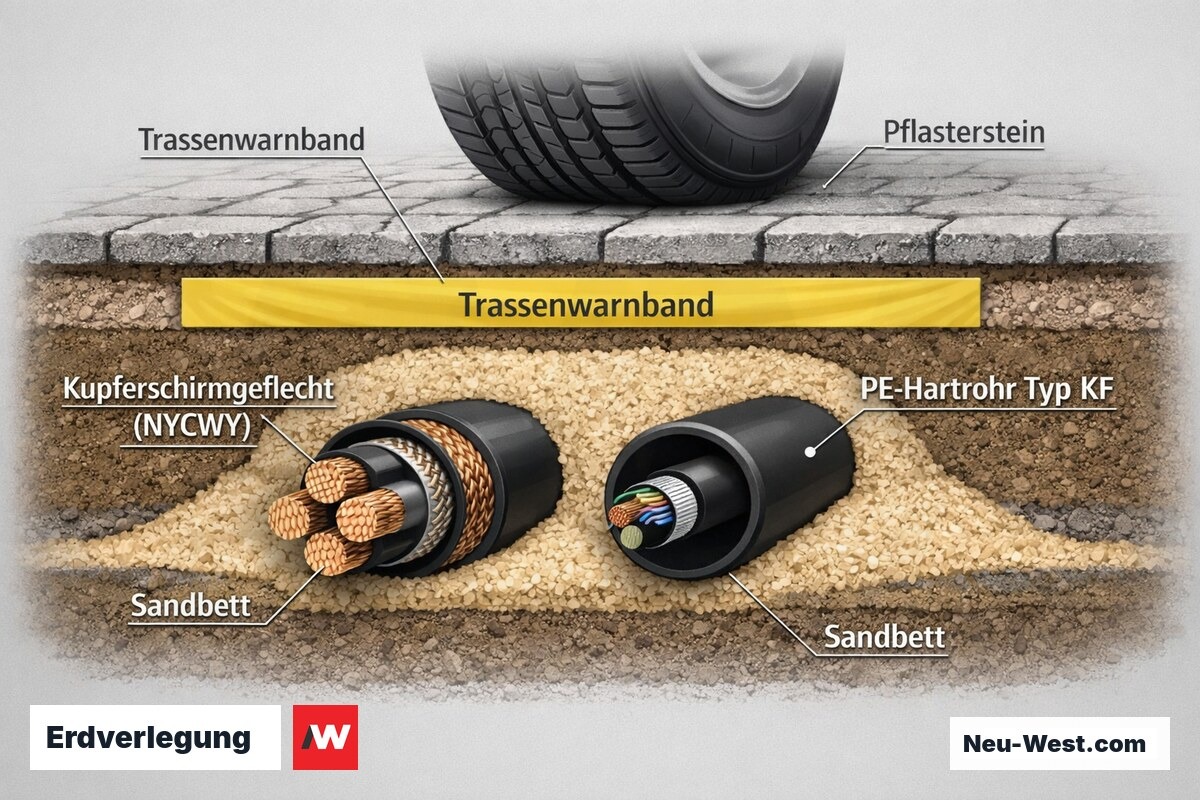

Für mechanisch besonders beanspruchte Trassen — unter Einfahrten, bei felsigem Untergrund oder bei Überfahrt — empfiehlt sich entweder NYCWY (mit Kupferschirmgeflecht) oder die Verlegung in einem PE-Hartrohr Typ KF. Das Leerrohr macht bei späteren Kabeldefekten einen Tausch ohne Tiefbau möglich — allein dafür lohnt sich die Mitverlegung.
Leuchtentypen und ihre Einsatzbereiche
Wandleuchten / Hauseingangsstrahler
Häufigste Außenleuchte. Direkt an Fassade oder unter Dachüberhang. Mindest-IP44, bei Süd-/Westfassaden mit Regen IP54. Warmweiß 2700–3000 K, LED-Retrofit bis 1200 lm ausreichend für typische Hauseingänge.
Mastleuchten / Wegleuchten
Höhe 0,5–1,2 m für Wege, 3–5 m für Stellplätze. Mastleuchten auf Stahlrohr benötigen Potentialausgleich am Mast. Für Einfahrten: Mindest-IP65, Stoßfestigkeit IK08, da Reifensplitt und Werkzeug Schäden verursachen.
LED-Bodenstrahler (Einbauleuchten)
Begehbar bis IK10, wasserdicht IP67/IP68. Einbau in Pflaster oder Terrassenplatten erfordert thermische Entkopplung zum Untergrund — ohne Wärmeableitung stirbt der LED-Treiber vorzeitig. Glasscheibe muss rutschhemmend sein (R11 oder besser).
LED-Strip (Indirektbeleuchtung)
Für Terrassenunterkanten, Pergolen, Treppenstufen. IP67 für Außenbereiche, IP68 bei direktem Wassereinfluss. Bei 12V-Strips ab ca. 5 m Kabellänge Spannungsabfall einkalkulieren — Lichtfarbe verschiebt sich sichtbar, wenn Spannung unter 11,5 V fällt.
Potentialausgleich an Außenleuchten: unterschätzte Schutzpflicht
Metallische Außenleuchten, Maste und Wandarme, die berührt werden können und leitfähig mit dem Erdreich oder dem Gebäude verbunden sind, gelten als fremde leitfähige Teile nach VDE 0100-410. Sie müssen in den Schutzpotentialausgleich einbezogen werden — der PE-Leiter muss bis zur Leuchte mitgeführt und mit dem Gehäuse verbunden sein, nicht nur am Verteiler aufgelegt.

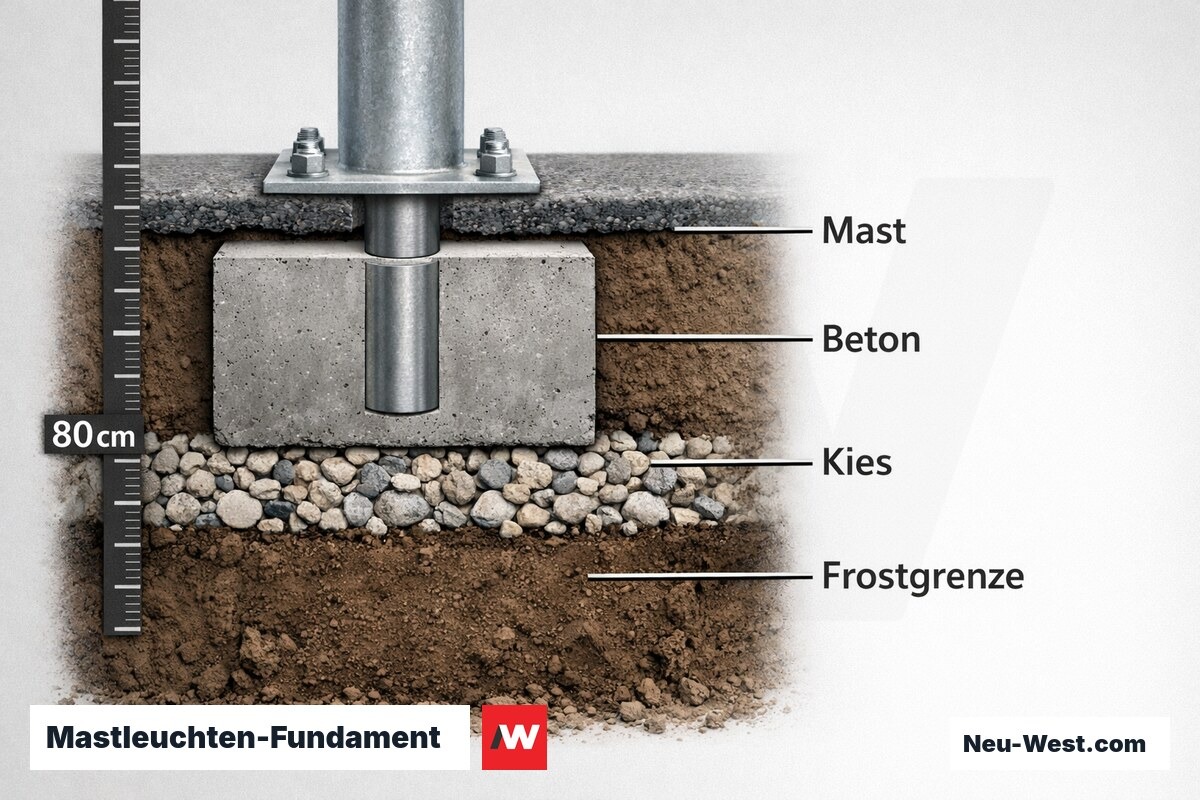

Besonders kritisch sind freitragende Mastleuchten auf einbetonierten Stahlpfosten: Der Pfosten schafft eine direkte leitfähige Verbindung Erde–Leuchte. Fehlt der PE-Anschluss, entsteht bei Isolationsfehler eine Berührungsspannung am Gehäuse. Die Installation ist nach VDE 0100-600 zu prüfen — Schleifenimpedanz, Isolationswiderstand und RCD-Auslösezeit messen und protokollieren.
Spannungsfall-Rechner Außenstromkreis (DIN VDE 0100-520)
DIN VDE 0100-520 begrenzt ΔU im Außenstromkreis auf ≤3 %. Formel: ΔU [%] = (2 × L × P) / (κ_Cu × A × U²_n) × 100 mit κ_Cu = 58 S·m/mm², U_n = 230 V. Kritische Leitungslängen: 1,5 mm² Cu bei 500 W → 138 m; bei 250 W → 276 m. Ab 500 W Strangstrom oder über 130 m Länge: Mindestquerschnitt 2,5 mm² wählen (L_krit dann 230 m bei 500 W). Rechner ermittelt Kabelkosten für NYY-J 3×2,5 mm² — Querschnitt entsprechend Spannungsfall-Prüfung anpassen.
Unverbindlicher Richtwert – der genaue Preis hängt von Untergrund, Aufwand und Ausführung ab.
Ablauf einer Außenbeleuchtungs-Installation
Lichtplanung und Normprüfung
Lichtpunktpositionen, Lichtstärken und Kabeltrassen festlegen. Bebauungsplan auf Vorgaben zu Abstrahlwinkeln, Lichtfarbe und Lichtimmissionen prüfen. Bei denkmalgeschützten Fassaden Abstimmung mit Behörde frühzeitig einplanen.
Tiefbau und Kabelverlegung
Gräben auf Mindesttiefe ausheben (60 cm mit Schutzrohr, 80 cm ohne). NYY-J verlegen, Warnband 25 cm oberhalb des Kabels einlegen, Leerrohr mitführen. Abzweigstellen mit IP67-Dosen kennzeichnen und Kabellage für Übergabeplan dokumentieren.
Leuchten und Potentialausgleich
Leuchten auf normengerechten Dosen setzen, PE anschließen. Metallische Maste und Gehäuse in Schutzpotentialausgleich einbinden. Klemmstellen in Außendosen mit Vergussmasse oder selbstverschweißendem Silikon abdichten.
Schaltungsaufbau und FI-Schutz
Außenstromkreis über eigenen RCD Typ A (oder Typ F bei elektronischen Treibern) mit 30 mA absichern. Leitungsschutzschalter zum Kabelquerschnitt passend: 1,5 mm² Cu typisch B10 oder B16.
Messen, Prüfen, Dokumentieren
Isolationswiderstand, Schleifenimpedanz und RCD-Auslösezeit nach VDE 0100-600 messen. Schaltplan und Kabellageplan an Auftraggeber übergeben — ohne Lageplan sind spätere Grabarbeiten ein unkontrollierbares Risiko.

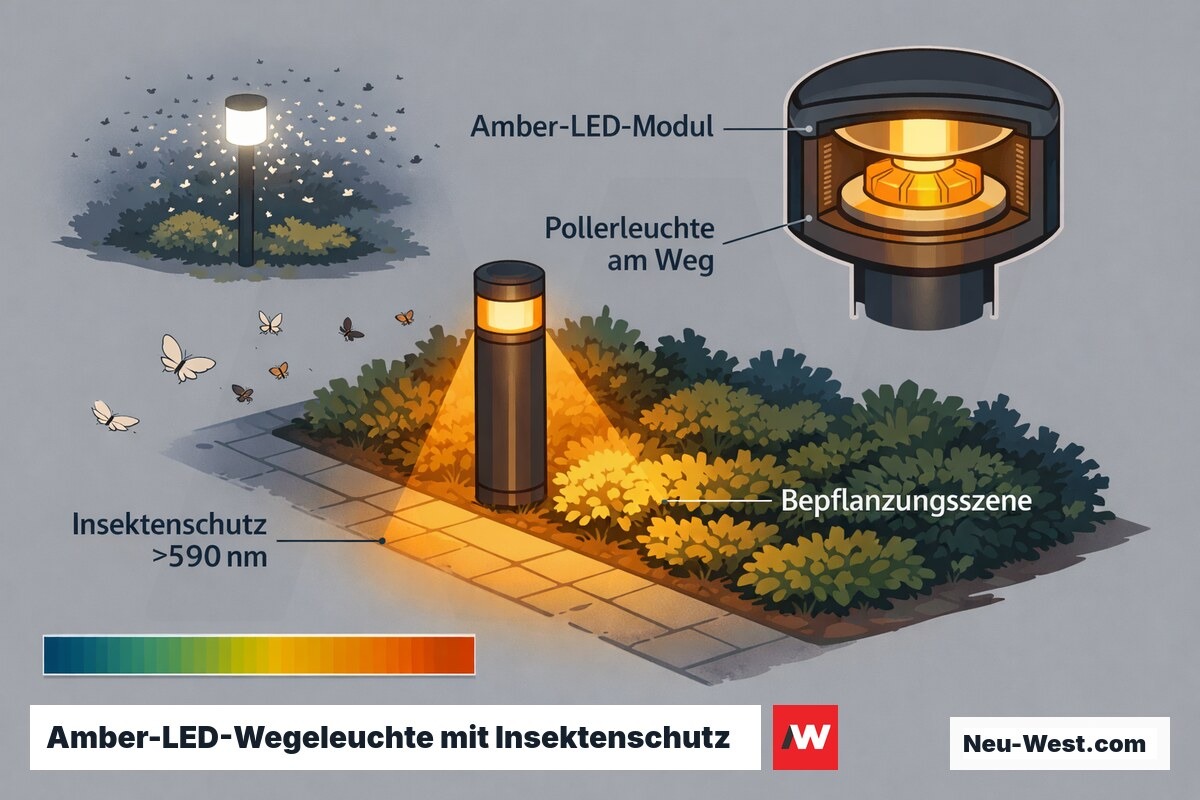

Amber-LED im Außenbereich: Insektenschutz und kommunale Auflagen
Warmweißes Licht unter 2700 K reduziert den Anlockeffekt für nachtaktive Insekten erheblich — noch wirkungsvoller ist Amber-LED mit dominanter Wellenlänge 580–590 nm. Insekten orientieren sich vorrangig im UV- und Kurzwellenbereich; Orangelicht liegt außerhalb ihres Präferenzspektrums. Einzelne Bundesländer haben für Außenleuchten in ökologisch sensiblen Gebieten bereits Farbtemperatur-Obergrenzen per Landesnaturschutzrecht verankert.
Technisch ist Amber-LED inzwischen ausgereift: Farbwiedergabe Ra 70–80, Lichtausbeute 100–120 lm/W (Stand 2025). Einschränkung: Die menschliche Farbwahrnehmung verschiebt sich im Orangebereich — für Treppenbereiche, Videoüberwachung oder Orientierungsbeleuchtung ist Amber daher ungeeignet. Für Wege, Bepflanzungsszenen und dekorative Akzente hingegen ist der Ansatz planungsreif.
Was kostet Außenbeleuchtung installieren lassen?
Preise für Berlin, inkl. Material und Montage, Netto, Stand 2025. Tiefbauaufwand ist der größte Streubereich — Untergrund und Trassenlänge entscheiden maßgeblich über den Gesamtpreis.
| Leistung | Preis-Spanne (Richtwert) |
|---|---|
| Wandleuchte mit Zuleitung, PE, Anschluss (bis 5 m Kabel) | 180 – 320 EUR/Stk. |
| Mastleuchte / Wegleuchte auf vorhandener Leitung | 120 – 220 EUR/Stk. |
| Erdkabelverlegung NYY-J 3×1,5 mm² (Graben, Kabel, Warnband, Verfüllen) | 45 – 90 EUR/m |
| Kabelverlegung unter Pflaster/Einfahrt per Horizontalbohrung | 80 – 160 EUR/m |
| PE-Hartrohr KF nachziehen über vorhandenes Leerrohr | 8 – 15 EUR/m |
| Abzweigdose IP67 setzen und vergießen | 40 – 70 EUR/Stk. |
| RCD 30 mA Außenstromkreis im Verteiler nachrüsten | 150 – 280 EUR |
| Steuerung (Dämmerungsschalter, Zeitschaltuhr, Bewegungsmelder) | 90 – 180 EUR/Stk. |
| Mess- und Prüfprotokoll nach VDE 0100-600 | 80 – 160 EUR pauschal |
Richtwerte für Berlin/Brandenburg, projektabhängig — kostenloses Festpreis-Angebot anfragen.
ULO und Lichtverschmutzung: Abstrahlwinkel und Planungsrecht
ULO (Upward Light Output) bezeichnet den Anteil des Lichtstroms, der oberhalb der Horizontalen abgestrahlt wird. Die EU-Ökodesign-Anforderungen für Außenleuchten begrenzen ULO auf 0 % oberhalb von 90° zur Vertikalen (Full Cut-Off). Viele Bebauungspläne in Berliner Landschaftsschutzgebieten und Vorstadtlagen übernehmen diese Anforderung oder verschärfen sie auf 70° Abstrahlwinkel.
Nachbarschutzrechtlich ist blendende Außenbeleuchtung nach § 906 BGB als unzumutbare Einwirkung angreifbar, wenn direkte Lichtstrahlen auf Nachbarfenster treffen. Planungsregel: Das Leuchtmittel muss bei einem Betrachtungswinkel über 85° zur Vertikalen abgedeckt sein. Strahler an Fassaden sind daher grundsätzlich mit Visier, Blendschutzrahmen oder eingebautem Lichtlenkeinsatz zu wählen.
Leuchtentyp-Finder: IP-Schutzklasse, Technologie und Steuerung
Welcher Einsatzbereich und welche Montageart treffen zu?
12V-SELV vs. 230V-Festinstallation
| Kriterium | 12V SELV | 230V Festinstallation |
|---|---|---|
| Schutzleiter an Leuchten | nicht erforderlich (SELV) | zwingend (PE), RCD 30 mA |
| Max. Trassenlänge ohne Kompensation | ca. 15–20 m | unbegrenzt (Querschnitt wählen) |
| Max. Lichtleistung je Kreis | ca. 150–200 W (Trafo-abhängig) | > 2000 W möglich |
| Fachbetrieb erforderlich | nur für Trafoanschluss | vollständig (DIN VDE 0100) |
| Tiefbau notwendig | bei Plug-Systemen oft nein | ja (NYY-J, Gräben) |
| Langzeitstabilität | gut (wartungsarme Trafos) | sehr gut (robuste Leiterinstallation) |
| Erweiterbarkeit | begrenzt (Trafoleistung) | einfach (Kreis erweitern) |
12V vs. 230V: Wann welches System sinnvoll ist
12V-SELV-Systeme sind richtig bei dekorativer Gartenbeleuchtung mit kurzen Kabelwegen, niedrigen Lichtleistungen und dem Wunsch nach einfacher Erweiterbarkeit ohne Tiefbau — Teichbeleuchtung, Terrassenakzente, Wegführung bis maximal 15–20 m. Jenseits dieser Länge erzeugt der Spannungsabfall sichtbare Helligkeitsunterschiede zwischen den Leuchten.

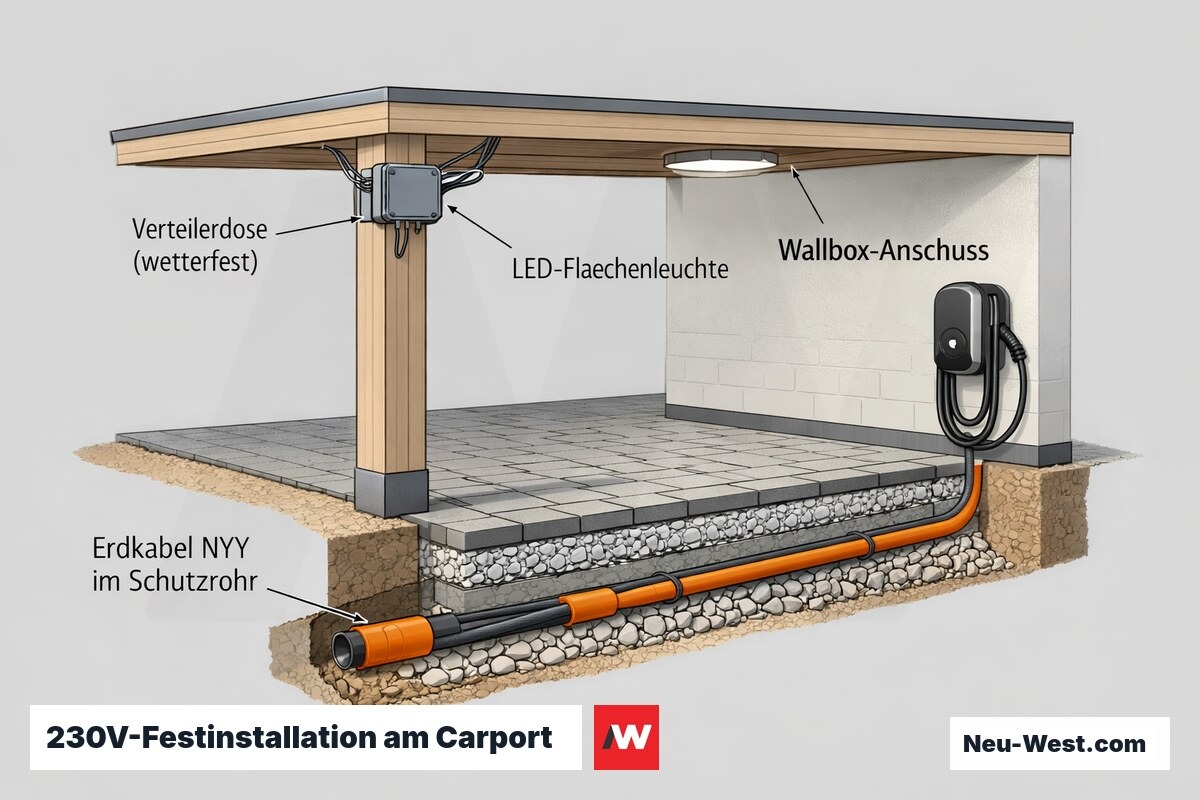

230V-Festinstallation ist die überlegene Wahl bei hohem Lichtbedarf (Carport, Einfahrt, Arbeitsbereiche), langen Kabeltrassen und Integration in Hausautomation. Wer heute einen Stellplatz mit 230V beleuchtet, kann morgen problemlos eine Außensteckdose oder Wallbox anschließen — das Leitungsnetz ist bereits vorhanden.
Technische Kenndaten im Überblick
| Schutzklasse (Wandleuchte, bewittert) | mind. IP44; freistehend/Decke: IP65 |
|---|---|
| Schutzklasse Einbaupflaster / begehbar | IP67 (kurzzeitig), IP68 (Dauerunterwasser) |
| Stoßfestigkeit befahrbare Einbauleuchten | IK10 (20 J nach IEC 62262) |
| Kabeltyp Erdverlegung | NYY-J; mechanisch beansprucht: NYCWY |
| Verlegetiefe ohne Schutzrohr | ≥ 80 cm (Garten), ≥ 100 cm (Fahrflächen) |
| Verlegetiefe mit Schutzrohr PE-KF | ≥ 60 cm (Garten), ≥ 80 cm (Fahrflächen) |
| Mindestquerschnitt (Beleuchtung) | 1,5 mm² Cu; Außensteckdosen: 2,5 mm² Cu |
| RCD Außenstromkreis | Typ A, 30 mA; Typ F bei elektronischen Treibern |
| Potentialausgleich Stahlmaste | mind. 6 mm² Cu (VDE 0100-410) |
| Farbtemperatur Insektenschutz | ≤ 3000 K warmweiß; optimal Amber 580–590 nm |
| ULO-Grenzwert (EU-Ökodesign Außenleuchten) | 0 % oberhalb 90° zur Vertikalen (Full Cut-Off) |
Typische Installationsfehler und ihre Langzeitschäden
Häufigster Befund: NYM-J im Erdreich ohne Schutzrohr und ohne Warnband. Die Mantelleitung versprödet durch Bodenfeuchtigkeit und Frost, die Isolation lässt nach, Fehlerstrom-Auslösungen häufen sich. Klassiker Nummer zwei: Klemmstellen in Außendosen ohne Verguss — Kondensatbildung korrodiert Klemmen und erzeugt Übergangswiderstände bis hin zu thermischen Schäden an den Abzweigstellen.
Gefährlichster Befund: kein PE-Leiter bis zur Leuchte geführt — nur am Verteiler aufgelegt. Bei Isolationsfehler liegt dann das Gehäuse auf Phasenpotential. Ebenso kritisch: Leitungsschutzschalter überdimensioniert für den Kabelquerschnitt (z.B. B16 auf 25 m NYY-J 1,5 mm²) — der Schleifenwiderstand ist zu hoch, ein Kurzschluss wird nicht sicher innerhalb der Auslösezeit abgeschaltet.
Kostenschätzer Außenbeleuchtung Berlin (2025, netto)
Orientierungswerte exkl. MwSt., Berlin 2025. Kalkulationsbasis: Einzelleuchtstelle mit Leitungsanschluss, FI-Schutzschalter 30 mA und Schaltergruppe — Elektroinstallation ohne Tiefbau. Kabelgraben 60 cm (Sandschüttung 10 cm, PE-Warnband, Verfüllung) zusätzlich: 55–75 EUR/lfd. m. Steuerungsaufpreis: Bewegungsmelder +40 EUR/Stelle, KNX- oder Matter-Integration +80–150 EUR/Stelle.
Unverbindlicher Richtwert – der genaue Preis hängt von Untergrund, Aufwand und Ausführung ab.
Kein Warnband — Haftungsrisiko für den Fachbetrieb
Fehlt das Warnband 25 cm oberhalb des Erdkabels, haftet der ausführende Betrieb bei Kabelbeschädigung durch spätere Erdarbeiten anteilig für Folgeschäden. Die Materialkosten sind minimal — das Weglassen ist kein Sparansatz, sondern ein unnötiges Haftungsrisiko.
Leerrohr mitverlegen: einmalige Investition, langer Nutzen
Ein mitverlegtes PE-KF-Leerrohr (DN 40 oder DN 50) ermöglicht späteren Kabelwechsel ohne Tiefbau. Besonders wertvoll unter Pflaster und Einfahrten: Das Rohr amortisiert sich vollständig beim ersten Kabeldefekt, der ohne es einen Komplettaufbruch erfordern würde.
Dimmbare Außenleuchten: Phasenabschnitt vs. DALI
Phasenabschnitt-Dimmer funktionieren nur mit ausdrücklich kompatiblen LED-Treibern — viele Außenmodule flimmern oder schalten einfach ab. DALI-Steuerung (IEC 62386) ist herstellerunabhängig und für Mehrkreis-Außenanlagen die zuverlässigere Langzeitwahl.
Außenbeleuchtung nachrüsten: Grenzen und Möglichkeiten im Bestand
In Altbauten vor 1990 liegen Außenstromkreise häufig noch auf NYM-Leitungen ohne FI-Schutz und ohne ausreichende Nennstromreserve. Vor jeder Erweiterung ist eine Bestands-Messung (Isolationswiderstand, Schleifenimpedanz, Kabelquerschnitt) zwingend — ohne Messung kann eine neue Leuchte den Altkreis über seine thermische Grenze bringen und Dauerstörungen provozieren.

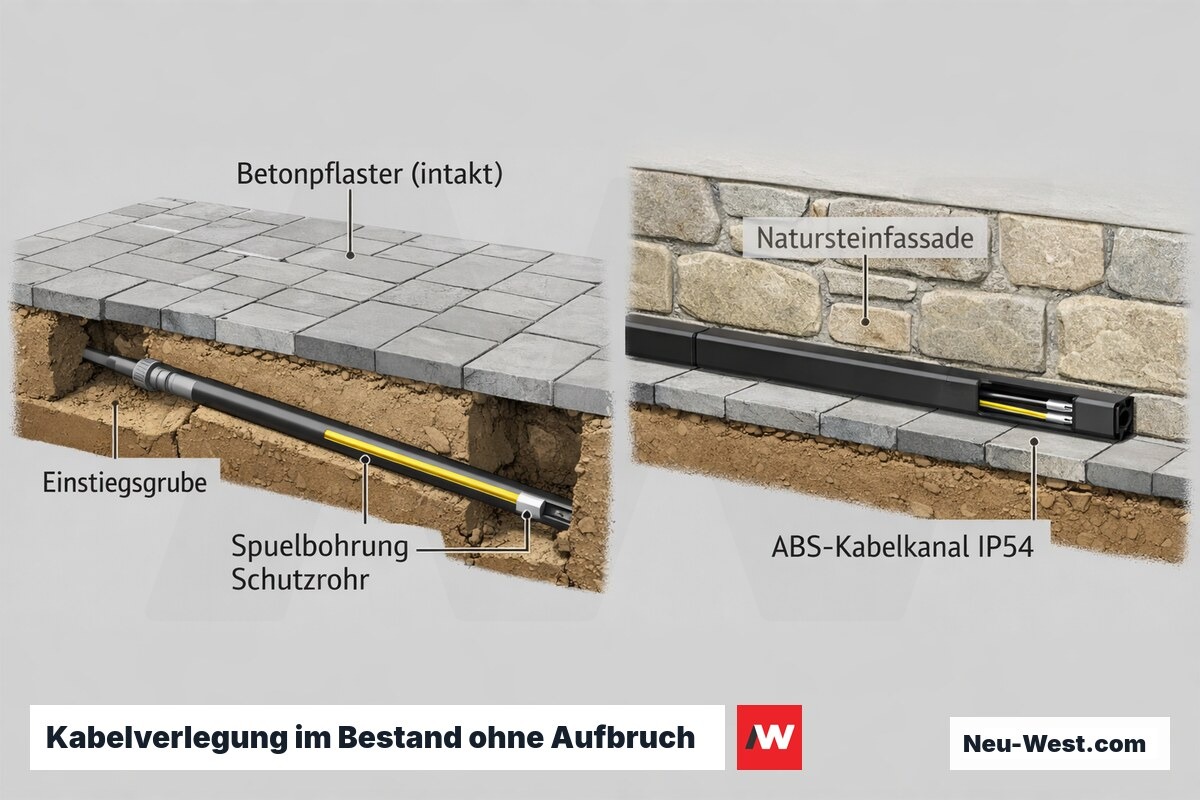

Bei schwer grabefähigem Untergrund (Betonpflaster, Natursteinplatten) bieten sich Alternativen: Horizontalbohrung (Spülbohrung ab ca. 10 m wirtschaftlich) unter Einfahrten ohne Aufbruch oder Kabelkanal entlang der Fassade (UV-stabiler ABS-Kanal IP54, denkmalschutzverträglicher als Stemmarbeiten in Natursteinpflaster). Beide Varianten sind reversibel und schonen den Belag.
Wichtige Begriffe rund um Außenbeleuchtung installieren
SELV (Safety Extra-Low Voltage)
NYY-J
IP-Schutzklasse (IEC 60529)
ULO (Upward Light Output)
RCD Typ A / Typ F
Potentialausgleich
Full Cut-Off
Kostenstruktur und Preistreiber in Berlin
Der größte Kostenhebel ist der Tiefbau: Graben ausheben, Kabel verlegen, Verfüllen und Verdichten. In Berlin variiert dieser Posten stark nach Untergrund (gewachsener Boden vs. Schotterunterbau, Pflaster, Asphalt) und Leitungsbestand. Schlechter Untergrund oder Kreuzungen mit Bestandsleitungen können den Meterpreis von 45 auf über 120 EUR treiben.

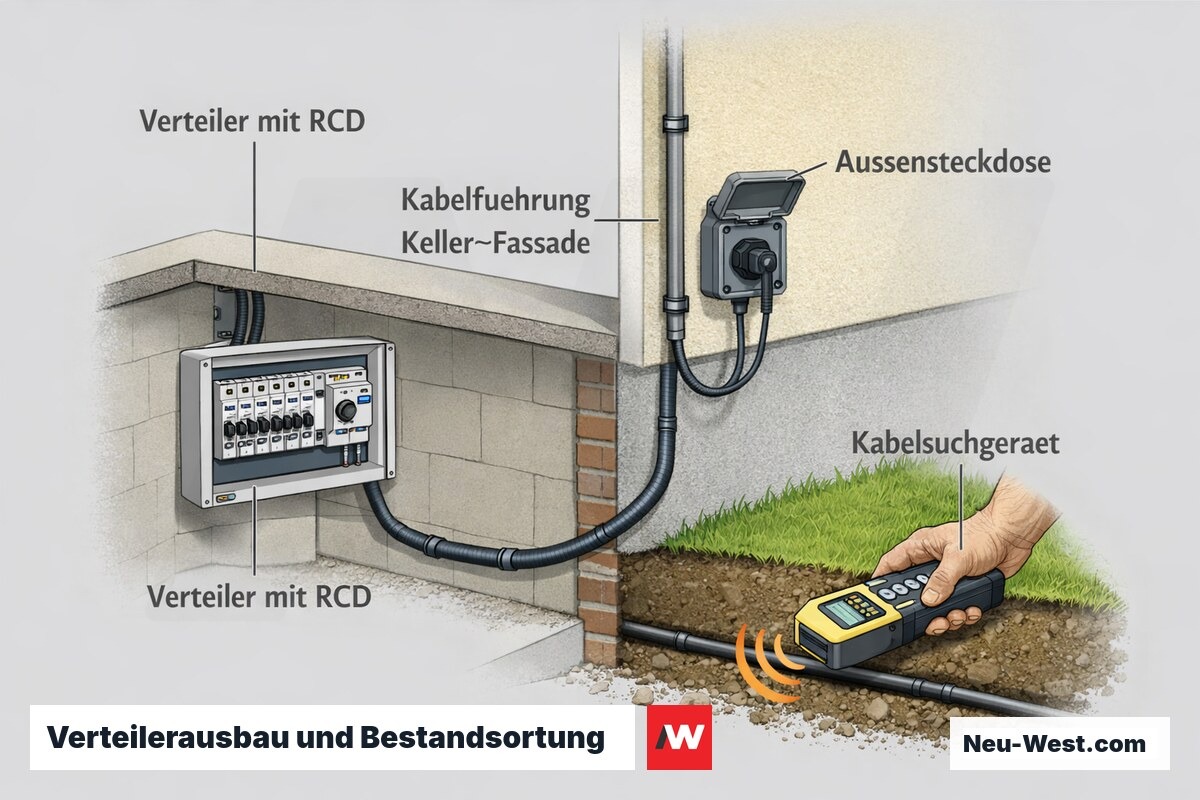

Zweiter Preistreiber: Verteilerausbau. Fehlt ein separater Außenstromkreis mit eigenem RCD, muss dieser ergänzt werden — inkl. Kabelführung vom Keller zur Fassade. Diese Nebenleistung wird im Angebot oft unterschätzt und führt zu Nachträgen. Drittes Kostenrisiko: Unklare Bestandslage ohne Schaltplan erfordert Ortungsaufwand (Kabelsuchgerät, Bestandsaufnahme) vor dem ersten Spatenstich.
Wer beim Erdkabel auf das Schutzrohr verzichtet, spart einmalig acht Euro pro Meter — und zahlt beim ersten Kabeldefekt das Zwanzigfache für Aufbruch und Neuverlegung. Das Leerrohr ist kein Luxus, sondern Qualitätsstandard.
