Betonoptik & Spachteltechnik in Berlin – Fachbetrieb für fugenlose Wandflächen
Betonoptik-Oberflächen entstehen nicht durch das Aufbringen von Beton, sondern durch mineralische oder kunstharzgebundene Dekorspachtelmassen – typischerweise Mikrozement, Béton Ciré oder pigmentierter Mineralspachtel mit Quarzanteil. Der optische Effekt lebt von gleichmäßigen Schichtstärken zwischen 1 und 3 mm, präzisem Zwischenschliff je Lage und einer aufeinander abgestimmten Versiegelung. Bereits geringfügige Unebenheiten im Untergrund zeichnen sich durch die dünne Schicht klar ab.
Entscheidend für ein dauerhaft stabiles Ergebnis ist die Untergrundvorbereitung: Feuchte, Hohllagen, überschießende Saugfähigkeit oder Risse verhindern einen haftfesten, rissfreien Schichtaufbau. Professionelle Ausführung umfasst deshalb immer eine systematische Untergrundanalyse, gezielte Vorbehandlung und das systemgebundene Schichtprotokoll des Herstellers – von der Grundierung bis zur Endversiegelung.
Was umfasst Spachteltechnik / Betonoptik?
- Untergrundprüfung: Feuchtemessung, Zugversuch, Ebenheitskontrolle nach DIN 18202
- Untergrundvorbereitung: Schleifen, Hohllagen-Verpress, Rissverpressung, Systemhaftgrund
- Egalisierung: vollflächiger Ausgleichsspachtel auf vorbehandeltem Untergrund
- Dekorspachtelauftrag: 2–3 Lagen Mikrozement oder Mineralspachtel mit Zwischenschliff
- Farbtonabstimmung: Pigmentierung, Musterfreigabe unter realen Lichtverhältnissen
- Endversiegelung: lösemittelarmes PU-, Epoxid- oder Naturwachssystem je nach Beanspruchungsklasse
Das Leistungsspektrum reicht von einzelnen Akzentwänden bis zu raumgreifenden Gestaltungskonzepten. Auf Wunsch werden Musterfelder direkt an der geplanten Fläche ausgeführt und unter den tatsächlichen Lichtverhältnissen vor Ort bewertet – bevor Materialentscheidungen verbindlich werden.

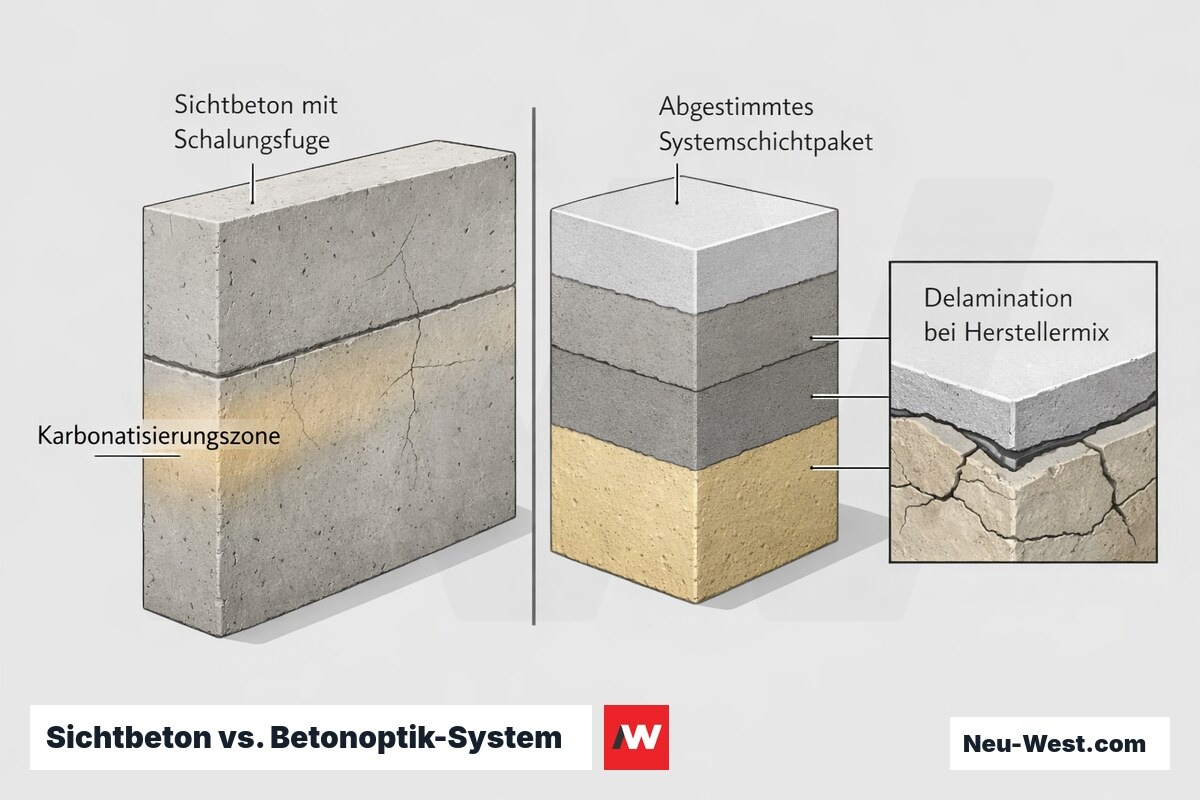

Betonoptik ist nicht Beton: was systemisch dahintersteckt
Betonoptik ist kein aufgesprühter Beton, sondern ein mehrlagiges Beschichtungssystem auf Basis mineralischer Bindemittel (Zement, Kalk) oder Kunstharze (Epoxid, PU, Acryl). Der Gesamtaufbau ist typischerweise 1 bis 3,5 mm dünn und umfasst Grundierung, ein bis drei Spachtellagen und eine Versiegelungsschicht.
Das visuelle Ergebnis ähnelt Sichtbeton, die Materialeigenschaften unterscheiden sich jedoch grundlegend: kein Schwinden, keine Schalungsfugen, kein Karbonatisierungsrisiko. Der Systemgedanke ist dabei entscheidend — Grundierung, Spachtelmasse und Versiegelung müssen vom Hersteller als aufeinander abgestimmte Einheit geprüft und freigegeben sein.
Ein Mix aus Produkten verschiedener Hersteller kann Haftung und Trocknungsverhalten so weit stören, dass Delaminierung oder Risse trotz korrekter Verarbeitung auftreten — ohne sichtbaren Fehler im Prozess.

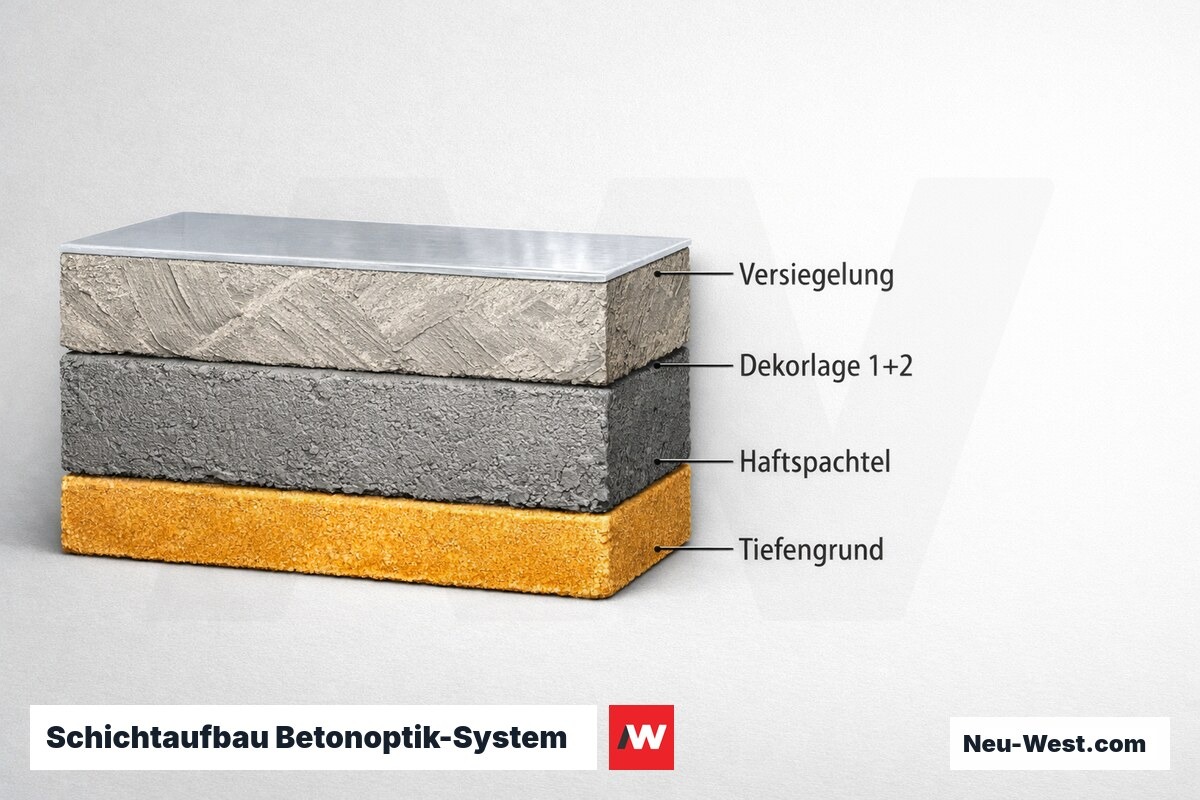

Schichtaufbau Betonoptik — von innen nach außen
Bindemittel entscheiden über das Langzeitverhalten
Mineralische Systeme auf Zement- oder Kalkbasis sind diffusionsoffen (sd-Wert typischerweise unter 0,5 m) und für Feuchträume, Bäder und Kellerwände ohne Dampfsperre geeignet. Sie sind inherent UV-stabil durch anorganische Eisenoxidpigmente, zeigen aber eine eingeschränktere Farbpalette als Kunstharze.
Kunstharzbasierte Systeme (Epoxid, PU) sind nahezu dampfdicht. Wird der Untergrund zu feucht verarbeitet, akkumuliert Wasserdampf unter der Schicht — osmotische Blasen entstehen, oft erst nach Wochen sichtbar, und erfordern vollständigen Abtrag bis auf den Untergrund.
Hybridsysteme kombinieren mineralische Füller mit Kunstharzbindern: kompromissfähig in Feuchtetoleranz und Farbpalette, empfehlenswert für Wohnraumwände ohne extreme Beanspruchung.
Kostenrechner: Betonoptik-Fläche kalkulieren
Richtwerte für Design-Niveau (2 Lagen Mikrozement + seidenmatte Versiegelung, normaler Untergrund). Basis-Ausführung (1 Lage, stumpfe Optik, ebener Untergrund): ca. 38–55 EUR/m². Premium (3+ Lagen, Pigmentarbeit, Marmorino- oder Venetian-Effekt): ca. 110–160 EUR/m². Erhöhter Untergrundaufwand (Ausgleichsspachtelung, mehrlagige Grundierung) addiert 10–22 EUR/m² auf den Lohnanteil. Materialanteil ca. 25–35 % des Gesamtpreises; Lohn dominiert bei allen Qualitätsstufen.
Unverbindlicher Richtwert – der genaue Preis hängt von Untergrund, Aufwand und Ausführung ab.

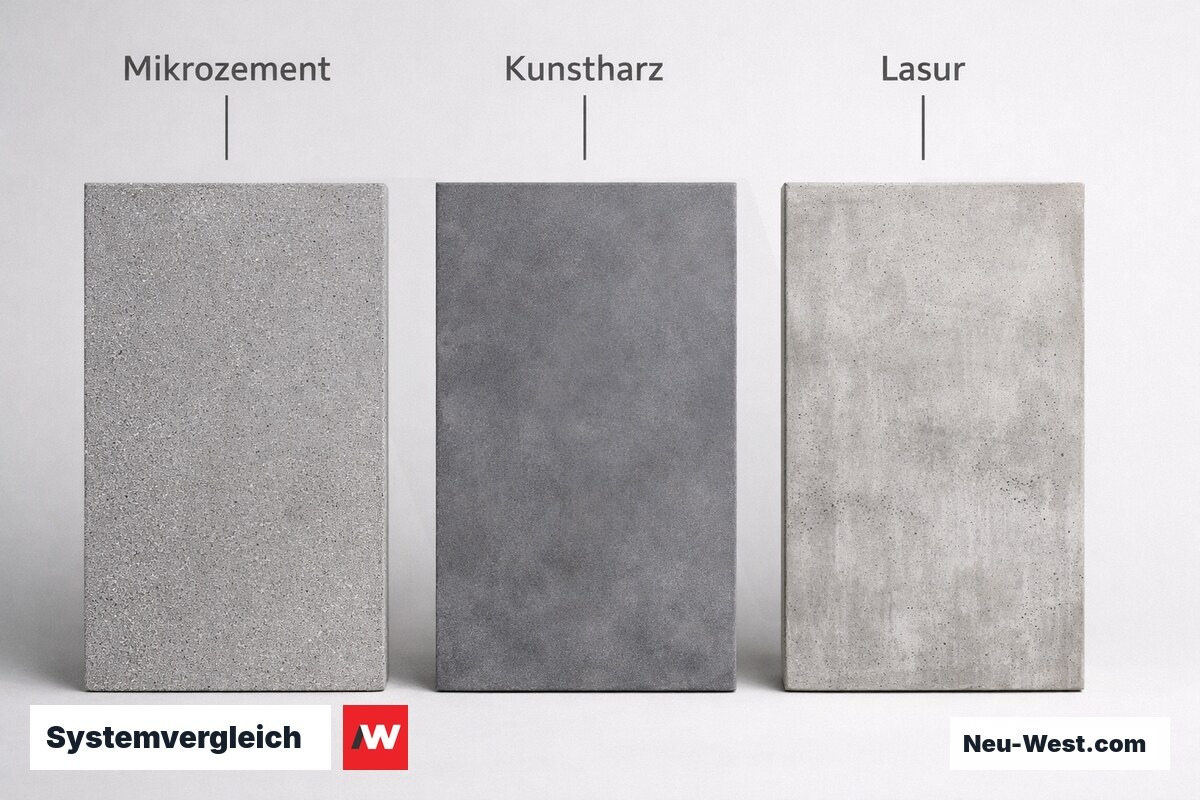

Systemtypen im Überblick
Mineral-Spachtel (Zement / Kalk)
Diffusionsoffen, dauerhaft UV-stabil, Druckfestigkeit bis 50 N/mm². Geeignet für Bäder, Feuchträume, Keller. Farbpalette auf Eisenoxidtöne beschränkt.
Hybridspachtel (Mineral + Kunstharz)
Breite Farbpalette, flexibel verarbeitbar, häufig in Wohn- und Schlafräumen. Eingeschränkte Dampfdurchlässigkeit — Nassbereiche nur bei ausdrücklicher Systemfreigabe.
Epoxid-Beschichtung
Höchste chemische und mechanische Belastbarkeit für Böden, Garagen und Gewerbeflächen. Nicht UV-stabil (vergilbt außen ohne PU-Deckschicht). Topfzeit 20 – 45 Min.
Mikrozement
Sehr homogene Optik, Aufbau ab 0,8 mm. Für Wände und Böden gleichermaßen geeignet, Fußbodenheizung-kompatibel. Hohe handwerkliche Anforderungen wegen enger Zeitfenster.
Qualitätsstufe Q3: Was Betonoptik vom Untergrund wirklich verlangt
Q3 nach BFS-Merkblatt Nr. 12 (Bundesverband Farbe, Gestaltung, Bautenschutz) ist die Mindestanforderung für Betonoptik — keine Empfehlung, sondern technische Voraussetzung. Q3 verlangt vollflächiges Spachteln, Schleifen und Grundieren: alle Kratzer, Unebenheiten bis 1 mm Tiefe und Poren werden geschlossen.

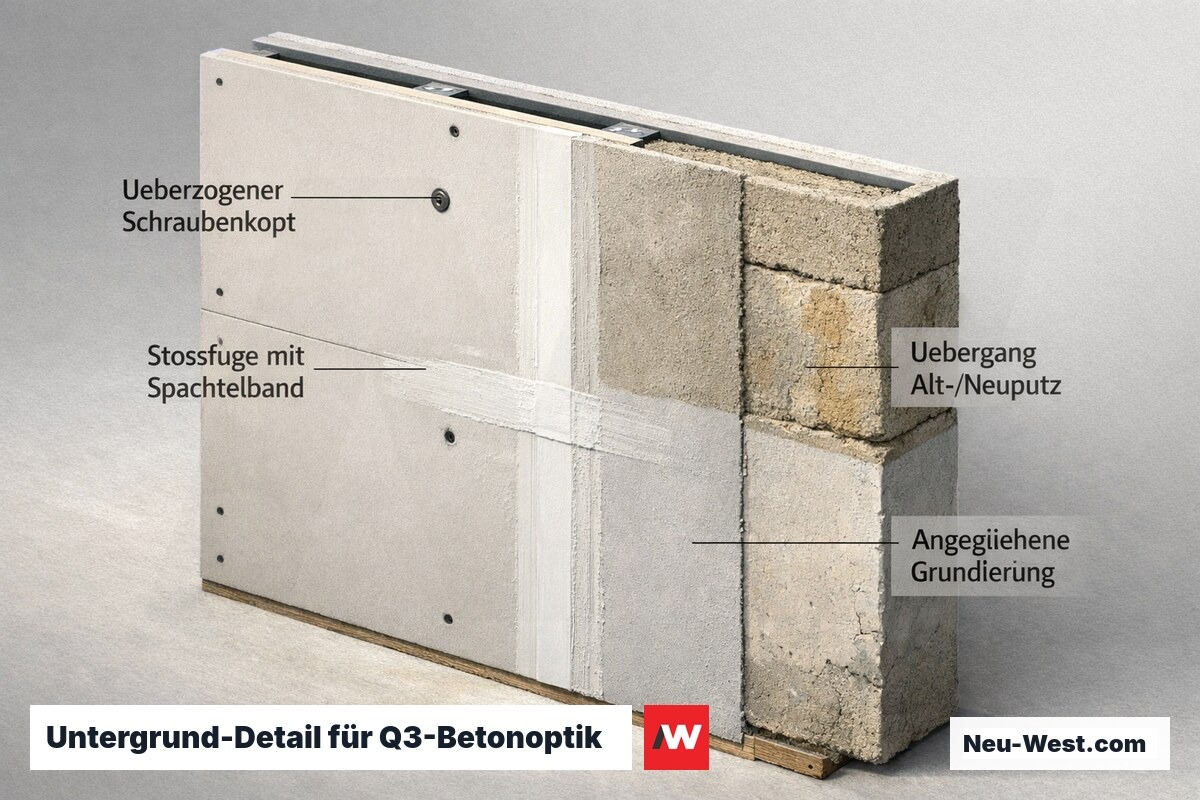

Betonoptik verstärkt jeden Mangel optisch: Eine Stoßfuge im Trockenbau, ein nichtachsengerechter Maueranker oder der Übergang zwischen Alt- und Neuputz zeichnet sich im fertig versiegelten Zustand bei seitlichem Lichteinfall deutlich ab.
Für Trockenbaukonstruktionen gilt zusätzlich: Schraubenköpfe vollflächig überziehen, Fugen mit Spachtelband sichern, und unterschiedliche Saugfähigkeiten verschiedener Materialien durch Anpassung der Grundierung angleichen — sonst entstehen Farbunterschiede im Finish.
Technische Kennwerte — Betonoptik
| Gesamtschichtdicke | 1,0 – 3,5 mm (inkl. Versiegelung) |
|---|---|
| Einzelschicht Spachtel | 0,3 – 1,5 mm je Lage |
| Max. Restfeuchte Zementestrich | ≤ 4,0 CM-% |
| Max. Restfeuchte Anhydritestrich | ≤ 0,5 CM-% |
| Haftzugfestigkeit Untergrund (Mindest.) | ≥ 1,0 N/mm² |
| Verarbeitungstemperatur (Luft + Untergrund) | 8°C – 30°C |
| Topfzeit Epoxidsysteme bei 20°C | 20 – 45 Minuten |
| Wartezeit zwischen Lagen (Richtwert) | 12 – 24 Stunden |
| Aushärtezeit vor Bodennutzung | 48 – 72 Stunden |
| Druckfestigkeit mineral. Systeme | bis 50 N/mm² (Klasse B50) |
Auftragstechnik: Warum die Kreuzlage kein Ästhetikdetail ist
Jede Spachtelschicht wird im 90°-Winkel zur vorherigen aufgetragen — die sogenannte Kreuzlage. Das ist keine handwerkliche Feinheit, sondern strukturelle Notwendigkeit: Schwindspannungen beim Trocknen verteilen sich isotrop und akkumulieren sich nicht in einer Richtung, die Risse erzeugen würde.
Gleichzeitig verhindert die Kreuzlage sichtbare Werkzeugstreifen (Richtungsmarkierungen der Kelle) im Finish — ein Fehler, der bei seitlichem Lichteinfall auf versiegelten Flächen nicht kaschiert werden kann.
Bei mineralischen Systemen muss zudem nass-in-nass gearbeitet werden, solange die Vorschicht noch plastisch ist — um Kaltfugen (unzureichende Verbundgrenze zwischen Lagen) zu vermeiden. Kunstharzsysteme erlauben dagegen den Folgeauftrag nach vollständigem Ablüften der Vorschicht.
System-Finder: Welches Betonoptik-System passt?
Einsatzbereich, Feuchtebelastung und vorhandener Untergrund?

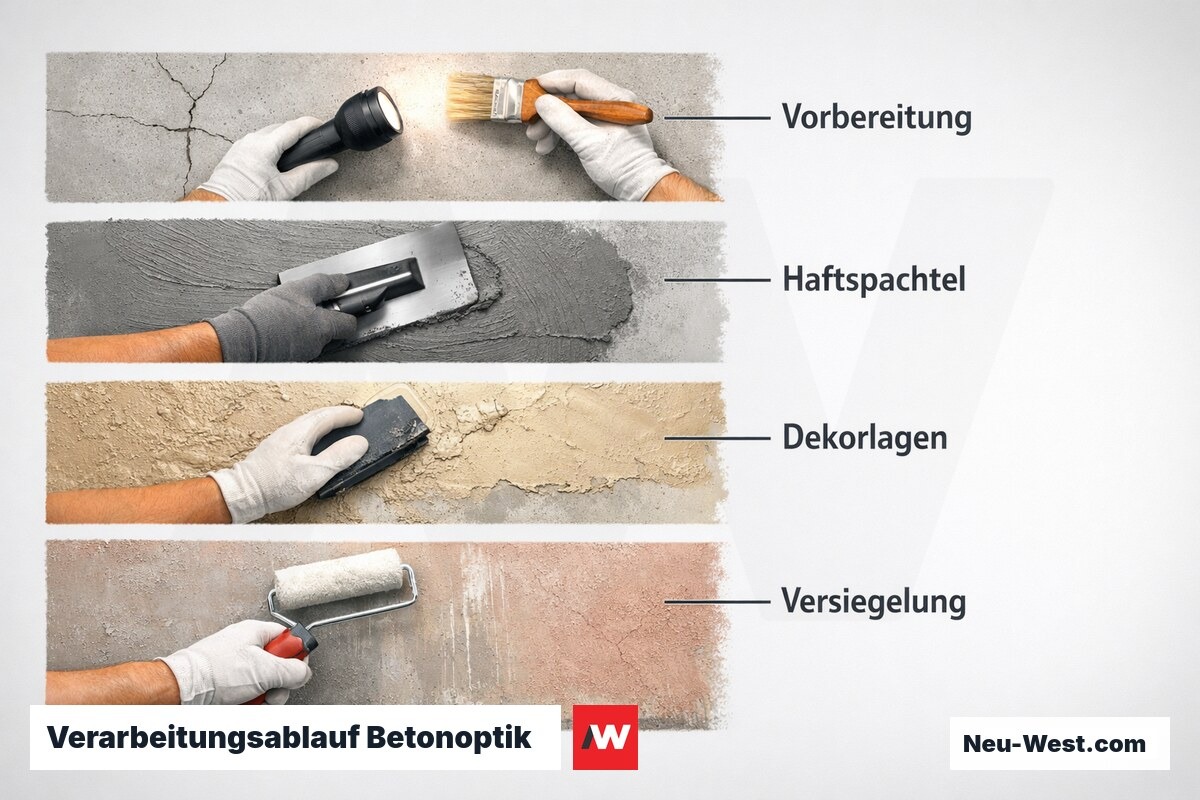

Verarbeitungsablauf Betonoptik
Untergrundprüfung
Haftzugfestigkeit (Abreißversuch), Rissprüfung, Ebenheitsmessung mit 4-m-Richtlatte, Kontrolle auf Trennmittel, Schalhaut, Altbeschichtungen und Gefügestörungen.
CM-Feuchtemessung
Kernbohrung entnehmen, Probe im CM-Gerät 15 Minuten messen. Elektronische Messgeräte sind bei salz- oder carbonathaltigen Untergründen unzuverlässig — CM-Methode nach DIN 18560 ist normkonform.
Grundierung
Tiefengrund bei stark saugenden Flächen (Saugausgleich), Reaktionshaftgrundierung bei glatten oder nicht-saugenden Untergründen. Ablüftzeit nach Herstellerangabe zwingend einhalten.
Armierungslage (bedarfsweise)
Glasfasergewebe vollflächig in den frischen Grundspachtel einbetten — bei Rissen, Trockenbaukonstruktionen oder gemischten Untergründen. Erhöht Risstoleranz des Gesamtsystems.
Grundspachtel (Kreuzlage)
Zwei Lagen versetzt je 0,5 – 1,0 mm. Bei mineralischen Systemen nass-in-nass; Zwischenschliff (Korn 80 – 120) nach vollständiger Trocknung bei Kunstharzsystemen.
Finish-Spachtel
Dünner Abzug 0,3 – 0,6 mm, Textur und Oberflächenbild entwickeln. Zeitfenster je nach System sehr eng — Abschnitte ohne sichtbare Übergänge einteilen.
Feinschliff
Nass- oder Trockenschliff Korn 220 – 400 bei glatten Systemen, Nassabzug mit feuchtem Schwamm für samtig-matten Finish. Schleifstaub vollständig entfernen.

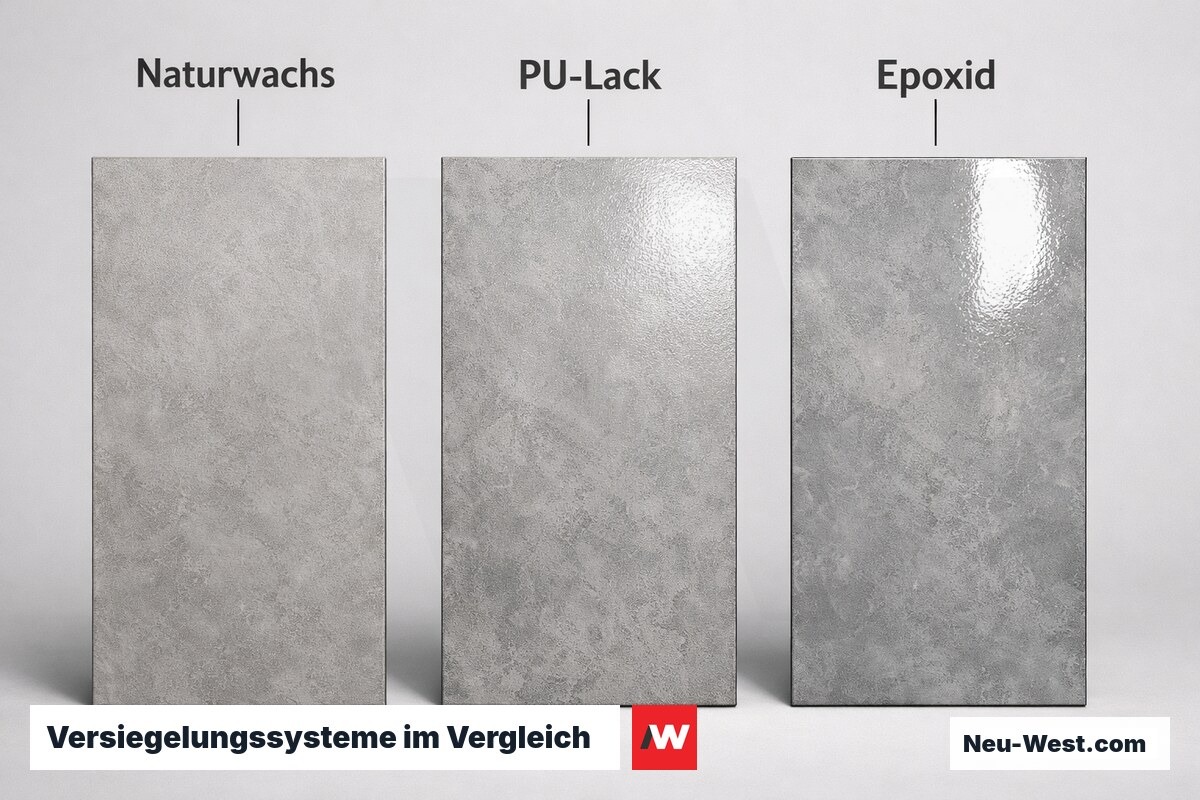

Versiegelung (1 – 3 Lagen)
PU-Lack, Epoxidklarlack, Öl oder Wachs je nach Nutzungsbereich. Lagen kreuzweise auftragen, vollständige Ablüftzeit zwischen den Aufträgen, letzte Lage mit Poliergang für Hochglanz.

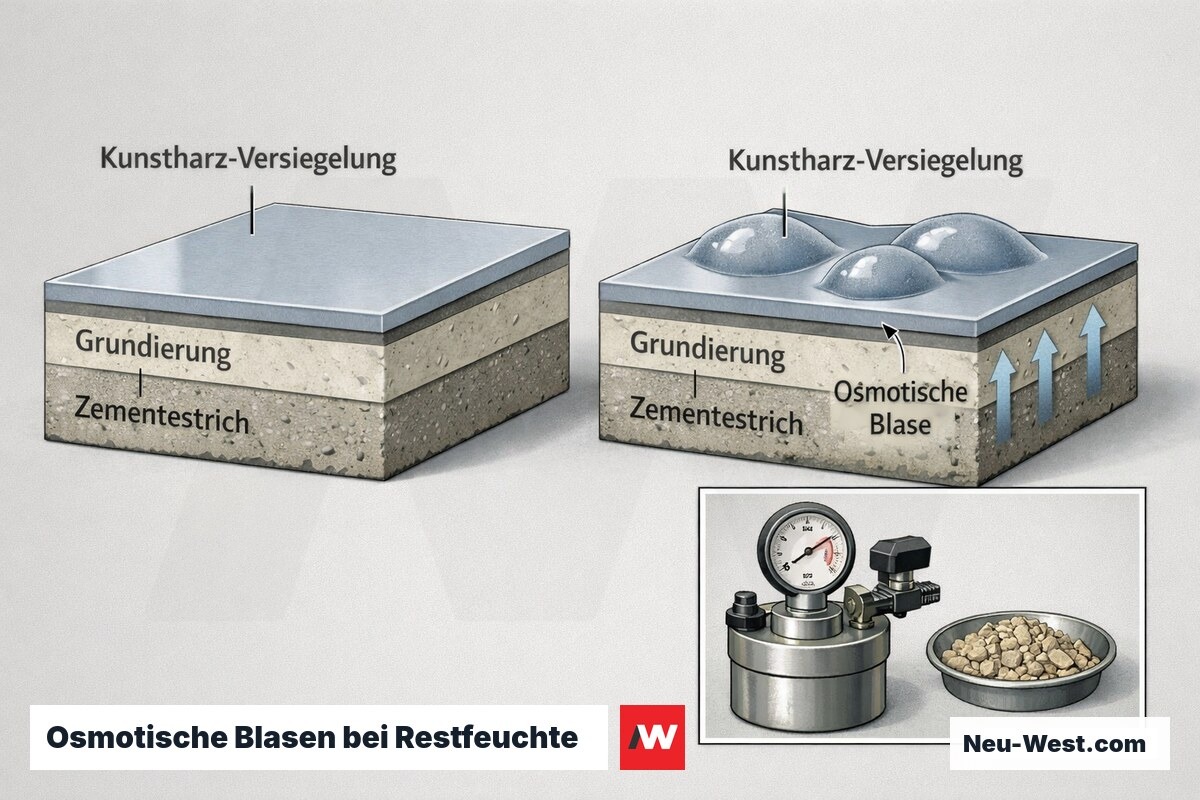

Feuchtemessung vor dem Auftrag: der in der Praxis am häufigsten übersprungene Schritt
Elektronische Feuchtemessgeräte (kapazitiv oder Widerstand) liefern bei salzbelasteten oder carbonathaltigen Untergründen systematisch falsche Werte. Normkonform ist ausschließlich die CM-Methode (Calciumcarbid-Methode): Kernbohrung, Einwaage, 15 Minuten Druckmessung im Druckbehälter.
Der zulässige Grenzwert ist systemabhängig: Kunstharzversiegelte Systeme dulden in der Regel ≤ 4,0 CM-% auf Zementestrich und ≤ 0,5 CM-% auf Anhydritestrich. Wird bei Grenzwertüberschreitung aufgetragen, bilden sich osmotische Blasen — häufig erst nach Wochen sichtbar, nicht lokal reparierbar.
In der Praxis wird dieser Schritt unter Zeitdruck durch optische Inspektion ersetzt. Das Schadensrisiko bei Kunstharzsystemen ist dabei enorm: Nachbesserung erfordert vollständigen Abtrag bis auf den Untergrund, inklusive erneuter Untergrundvorbereitung.
Schichtdicke pro Lage nicht überschreiten
Mehr als 1,5 mm mineralischer Spachtel pro Auftrag führt zu Trockenrissen — das Schwindmaß ist für eine dicke Lage zu groß. Drei dünne Lagen sind stabiler als eine dicke, auch wenn der Mehraufwand im Arbeitsplan nicht eingeplant wurde.
Topfzeit bei Epoxidsystemen
Bei 20°C beträgt die Topfzeit 20 – 45 Minuten. Bei Überschreitung vernetzt das Material unvollständig: Haftung und Druckfestigkeit bleiben dauerhaft unter Sollwert. Das Produkt lässt sich durch längere Wartezeit nicht mehr 'retten'.
Untergrundtemperatur ≠ Raumlufttemperatur
Maßgeblich ist die Oberflächentemperatur des Untergrunds — nicht die Lufttemperatur. Unter 8°C bindet Zement nicht korrekt ab. Mindestens 3°C Abstand zum Taupunkt einhalten — sonst kondensiert Feuchtigkeit unter der frischen Lage.
Farbchargen vor Baubeginn vollständig sichern
Pigmentierte Systeme aus verschiedenen Produktionschargen können trotz gleicher Artikelnummer sichtbare Farbabweichungen zeigen. Gesamtbedarf vorab berechnen, aus einer Charge beziehen und Restmengen für eventuelle Reparaturen aufbewahren.
Wo Betonoptik funktioniert — und wo nicht

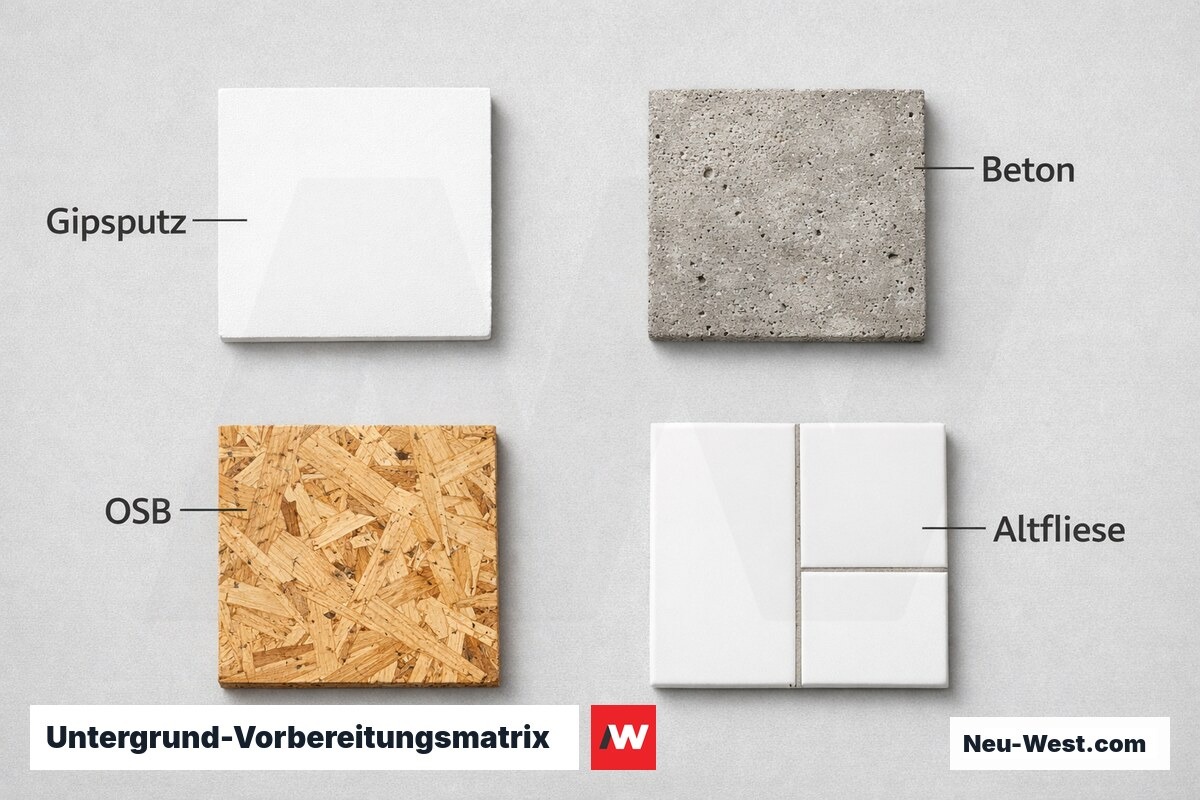

Geeignete Untergründe: Beton, Kalksandstein, Mauerwerk, Gips- und Kalkputz (fester Zustand), Zementestrich nach Schwindabschluss, Trockenbau bei vollflächiger Q3-Vorbereitung. Ungeeignet sind Untergründe mit Eigenbewegung: Holzdielenböden, Unterkonstruktionen mit merklicher Eigenfrequenz oder frische Estriche ohne vollständigen Schwindabschluss.
Im Außenbereich ist Betonoptik nur mit systemzertifizierten, witterungsbeständigen Produkten realisierbar — Standard-Innenspachtel ist weder frost- noch UV-beständig. Ohne entsprechendes Systemzeugnis treten Frostabsprengungen typischerweise im ersten Winter auf.
Schwimmbäder und dauerhaft wasserbelastete Flächen erfordern Spezialsysteme mit Nassbereichszulassung (Epoxid oder PU für Dauerfeuchte). Normale Bäder in der Spritzwasserzone sind mit mineralischen Systemen inklusive Dichtschlämme problemlos ausführbar — der Bereich hinter Armaturen nur mit expliziter Nassbeschichtungsfreigabe.
Einsatzbereiche nach Systemtyp
| Bereich | Mineral-Spachtel | Hybridspachtel | Epoxid | Mikrozement |
|---|---|---|---|---|
| Wohnraum Wand | sehr gut | sehr gut | bedingt | sehr gut |
| Bad / Nassbereich | sehr gut | bedingt | gut | gut |
| Boden Wohnraum | bedingt | gut | sehr gut | sehr gut |
| Boden Gewerbe / Labor | nein | bedingt | sehr gut | gut |
| Außenfläche / Fassade | Sonderprodukt | nein | nein | Sonderprodukt |
| Fußbodenheizung | gut | sehr gut | nein | sehr gut |
Preisbildung Betonoptik: Was die Kosten wirklich bestimmt
Die Untergrundvorbereitung bestimmt 40 bis 60 Prozent der Gesamtkosten — nicht das Betonoptik-System selbst. Ein Untergrund, der Q3 nicht erfüllt, muss vollflächig gespachtelt, grundiert und geschliffen werden, bevor das eigentliche System beginnt.
Systemkomplexität und Lagenanzahl sind der zweite Faktor: Mikrozement mit sechs Lagen und Nassschliff kostet deutlich mehr als ein einfaches Zwei-Lagen-Mineralsystem. Kleine Flächen unter 20 m² sind proportional teurer, weil der unveränderliche Einrichtungs- und Rüstaufwand auf weniger Fläche verteilt wird.
Sonderpigmentierung, Metallic-Effekte oder Mehrton-Strukturen erhöhen den Aufwand überlinear — Fehler in der Finish-Lage lassen sich nicht durch eine weitere Lage kaschieren, ohne das Gesamtbild zu verändern.
Was kostet Spachteltechnik / Betonoptik?
Nettopreise inkl. Material und Verarbeitung, ohne MwSt. Orientierungswerte für den Berliner Markt (Fachbetrieb); kleine Flächen unter 20 m² tendieren zur oberen Grenze.
| Leistung | Preis-Spanne (Richtwert) |
|---|---|
| Untergrundvorbereitung Q3 (Spachteln, Schleifen, Grundieren) | 15 – 35 EUR/m² |
| Mineral-Spachtel Betonoptik Wand (inkl. Versiegelung) | 60 – 90 EUR/m² |
| Hybridspachtel Betonoptik Wand (inkl. Versiegelung) | 75 – 110 EUR/m² |
| Mikrozement Wand oder Boden (inkl. Versiegelung) | 80 – 130 EUR/m² |
| Epoxid-Betonoptik Boden (inkl. Klarlack-Versiegelung) | 55 – 95 EUR/m² |
| Witterungsbeständige Betonoptik Außen | 90 – 160 EUR/m² |
| Sonderpigmentierung / Metallic-Effekt (Aufpreis) | + 10 – 25 EUR/m² |
Richtwerte für Berlin/Brandenburg, projektabhängig — kostenloses Festpreis-Angebot anfragen.

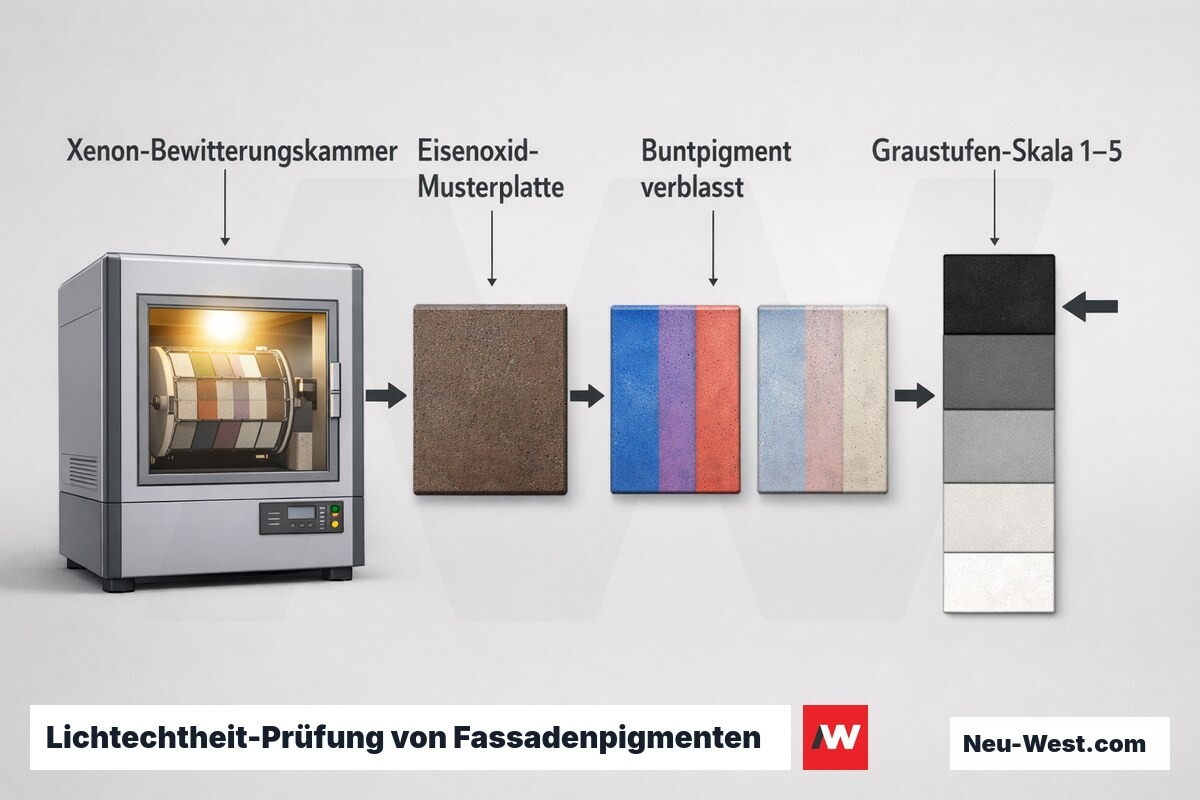

Farbbeständigkeit: Warum nicht jede Betonoptik außen hält
UV-Strahlung greift organische Pigmente und Kunstharzbinder an. Epoxidsysteme vergilben ohne UV-Inhibitoren innerhalb einer Vegetationsperiode sichtbar. Mineralische Systeme auf Zement- oder Kalkbasis sind inherent UV-stabil — anorganische Eisenoxidpigmente (Hämatit, Goethit) bleiben farbecht, die Palette ist aber begrenzt.
Für den Außenbereich sind ausschließlich Systeme mit dokumentierter Lichtechtheit nach EN ISO 11341 (Xenon-Bewitterungstest) geeignet. Die Grauskalenbewertung (Skala 1 – 5 nach EN 20105-A02) gibt Auskunft über den Farberhalt: Stufe ≥ 4 ist für Fassadenprodukte anzustreben.
Organische Buntpigmente — Phthalocyanin-Blau, Dioxazin-Violett, Chinacridon-Rot — verblassen im Außeneinsatz deutlich schneller als Eisenoxidtöne. Für langzeitbeständige Betonoptik-Fassaden ist die Pigmentauswahl deshalb ein technisches, kein rein ästhetisches Kriterium.
Betonoptik: Vor- und Nachteile in der Praxis
Vorteile
- Nahtlose, fugenlose Fläche: kein Schimmelwachstum in Verfugungen, einfache Reinigung ohne Fugenpflege
- Minimaler Aufbau (1 – 3,5 mm): keine Türanpassung, kein Niveausprung gegenüber angrenzenden Belägen
- Hohe Gestaltungsfreiheit: Farbe, Textur und Glanzgrad individuell kombinierbar — auch Metallic und Mehrton
- Druckfestigkeit mineralischer Systeme bis 50 N/mm² (B50) — höher als herkömmliche Wandputze
- Lokal reparierbar: Schadenstellen nachspachteln und versiegeln mit sorgfältigem Farbabgleich
Nachteile / Grenzen
- Q3 als Mindeststandard: Untergrundvorbereitung ist zwingend und oft kostenintensiver als das Betonoptik-System selbst
- Schlagempfindlichkeit mineralischer Spachtel: punktuelle Stöße (Werkzeugfall, Kantenbelastung) erzeugen Ausbrüche
- Nicht für Untergründe mit Eigenbewegung: Holzdielen, unzureichend abgebundene Estriche ohne Entkopplung
- Chargenabhängige Farbkonstanz: für Reparaturen exakt gleiche Produktionscharge nötig — sonst sichtbare Farbabweichung
- Verlängerte Bauzeit: Trocknungspausen 12 – 24 h je Lage, Aushärtezeit vor Bodennutzung 48 – 72 h
