Rollladen einbauen lassen in Berlin – Nachrüstung vom Fachbetrieb
Rollläden lassen sich heute an nahezu jedem Bestandsfenster nachrüsten – ob als Vorbaurollladen mit Aufputzkasten oder als Unterputzlösung hinter dem Sturz. Welches System passt, hängt von Wandaufbau, Sturzhöhe, Sturztragfähigkeit und Antriebstyp ab – nicht allein von Ästhetik.
Technisch unterschätzt wird der Rollladenkasten als Wärmebrücke und Luftdichtheitsebene: Ungedämmte oder schlecht angeschlossene Kästen können den Wärmedurchgang eines gedämmten Fensters um 15–25 % verschlechtern. Eine normgerechte Ausführung nach DIN EN 13659 berücksichtigt daher Kastendämmung, Anschlussdetail und Luftdichtheit als eigenständige Planungsaufgaben.
Was umfasst Rollladen einbauen?
- Aufmaß, Sturz- und Wandprüfung (Tragfähigkeit, Wandaufbau, Dübelsystem)
- Systemwahl: Vorbau-Aufsatzkasten, Unterputzkasten oder Raffstore-Integration
- Montage Führungsschienen mit wandmaterialgerechter Dübeltechnik und Lotrechtkontrolle
- Einbau Rollladenkasten mit Kastendämmung und luftdichtem Fensteranschluss
- Antriebsmontage: Gurt, Kurbel oder Rohrmotor (inkl. Elektroanschluss / Smart-Home-Vorbereitung)
- Funktionsprüfung, Einstellung der Endanschläge und Übergabe mit Pflegehinweisen
Bei der Nachrüstung an Bestandsfenstern wird zunächst geprüft, ob Sturz und Blendrahmen die Zusatzlast des Kastens aufnehmen können. Erst dann erfolgt die Systemauswahl – maßgeblich für Langlebigkeit und Energiebilanz.
EN 13659 oder EN 13561: Welche Norm gilt — und was bei der Abnahme zählt

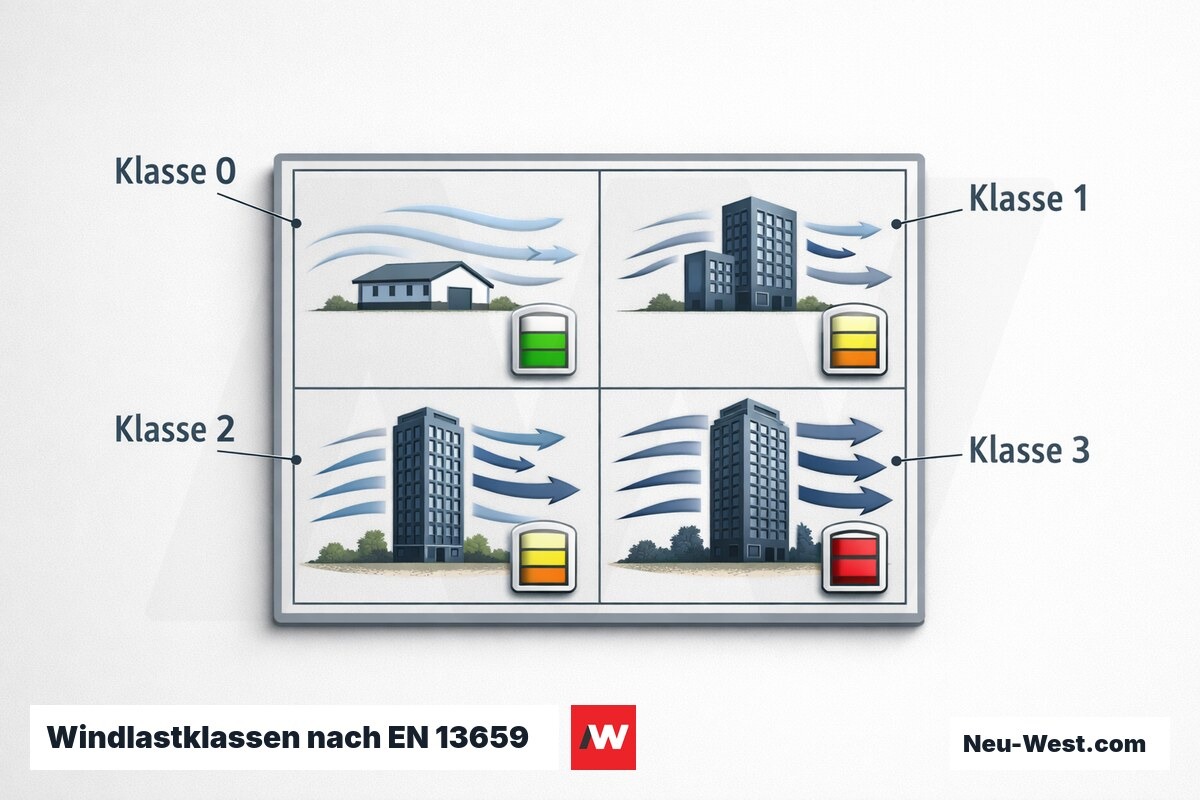

Für außenliegende Abschlüsse wie Rollläden gilt EN 13659 — nicht EN 13561, die ausschließlich Markisen und Außenjalousien regelt. EN 13659 klassifiziert die Windlastbeständigkeit in gestaffelten Windlastklassen (WL) sowie weitere Eigenschaften wie die Luftdurchlässigkeit.

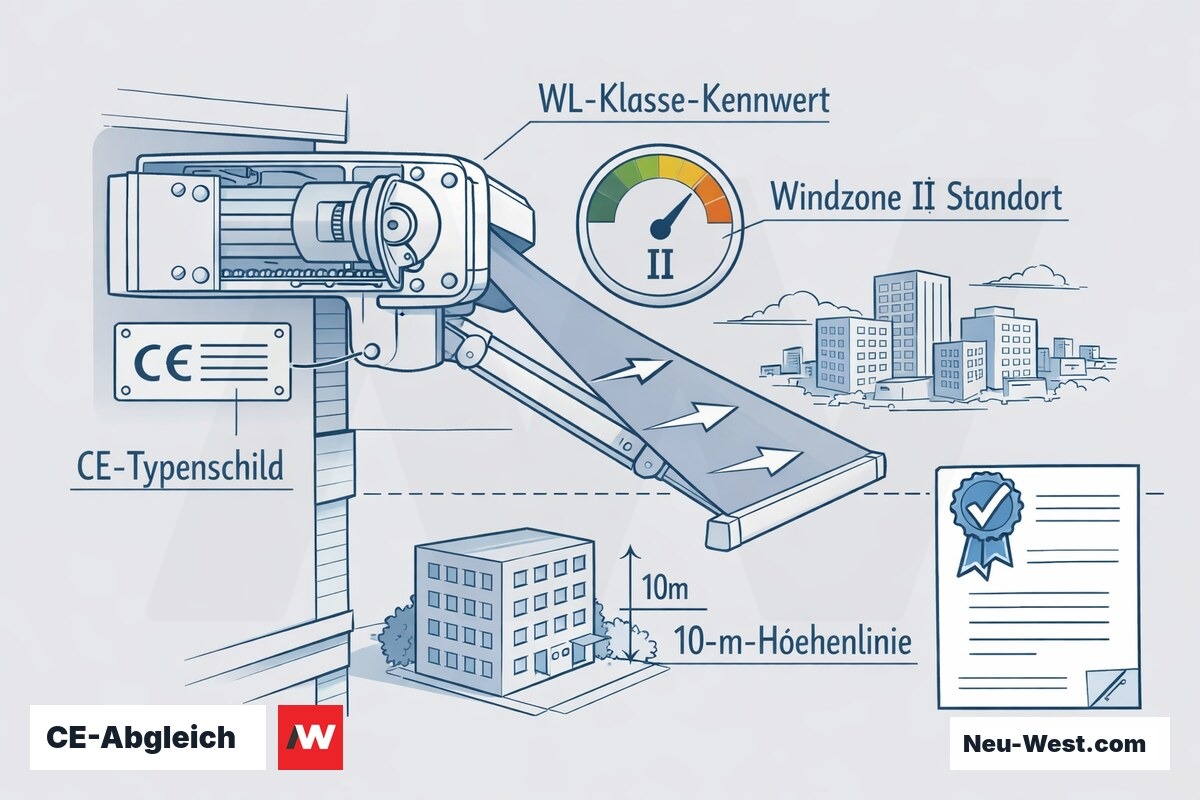

Bei der Abnahme ist die CE-Kennzeichnung des eingebauten Produkts gegen die deklarierte WL-Klasse und den tatsächlichen Einsatzort abzugleichen. Fehlt der Konformitätsnachweis oder stimmt die WL-Klasse nicht mit dem Windzonenkennwert des Standorts überein, kann der Bauherr die Abnahme berechtigt verweigern.
Praxishinweis für Berlin: Der Standort liegt nach DIN EN 1991-1-4 Nationalem Anhang in Windzone II; für ungeschützte Lagen oberhalb von 10 m Gebäudehöhe empfiehlt sich mindestens Klasse WL 3 als Mindestanforderung.
Rollladentypen: Kastenformen und Antriebe
Aufsatzkasten
Wird auf den Blendrahmen des Fensters aufgesetzt. Nachrüstung ohne Wandeingriff möglich; erhöht jedoch die thermische Last auf dem Rahmen und führt zu höheren Ψ-Werten als der Vorbaukasten.

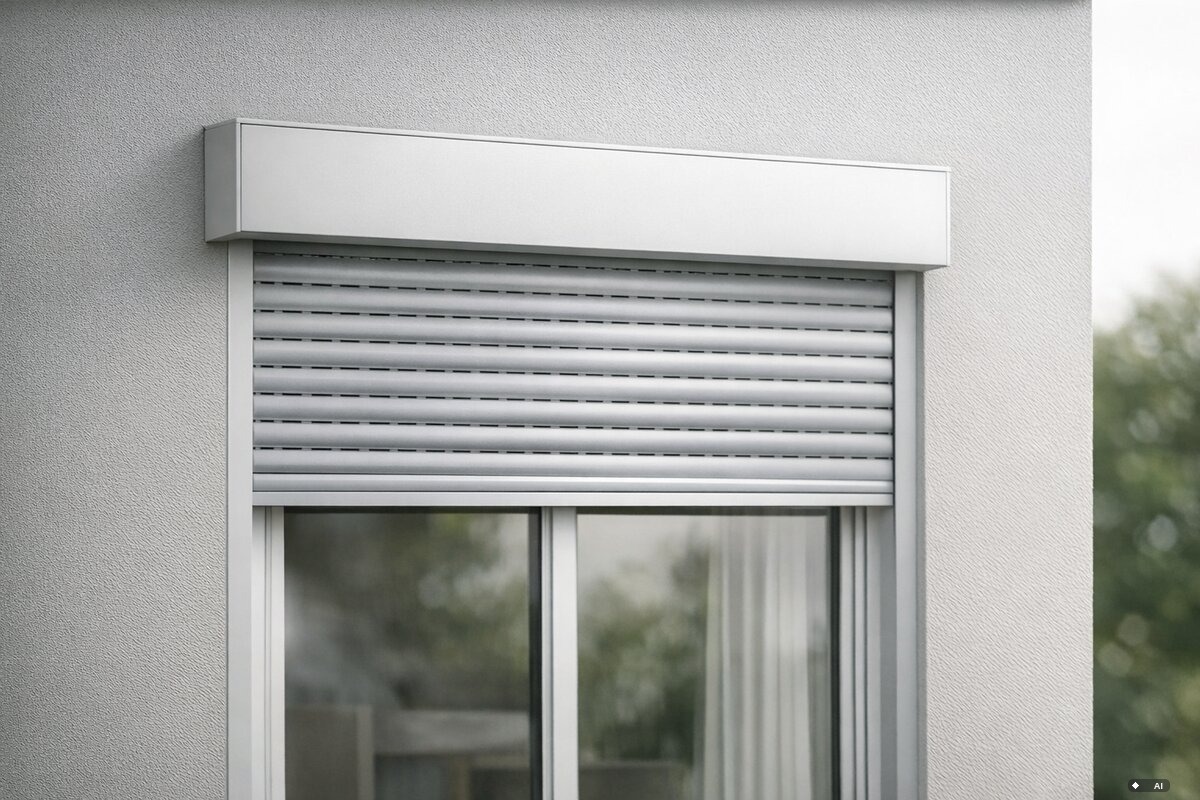

Vorbaukasten
Montage vor der Fassade, thermisch vom Mauerwerk entkoppelt. Niedrigere Ψ-Werte (≤ 0,10 W/(m·K) gedämmt) und kein Eingriff in den Sturz — minimaler Mehraufwand durch Fassadendübel.
Einbaukasten (Sturzkasten)
Im Sturz eingemauert; optimale Wärmedämmintegration und bündige Optik. Wirtschaftlich ausschließlich im Neubau oder bei Kernsanierung mit freigestelltem Sturz.
Gurtwickler / Kurbelantrieb
Manuell, wartungsarm, ohne Elektroanschluss. Einschränkung: Ab ca. 6 m² Panzer überschreitet die Bedienkraft ergonomisch vertretbare Werte; Motorisierung dann dringend empfohlen.
Rohrantrieb (Röhrenmotor)
Elektromotor sitzt direkt in der Wickelwelle — kompakteste Lösung, einfache Busanbindung. Unterstützt alle gängigen Protokolle (KNX, Zigbee, Z-Wave) ohne Umbau des Kastens.

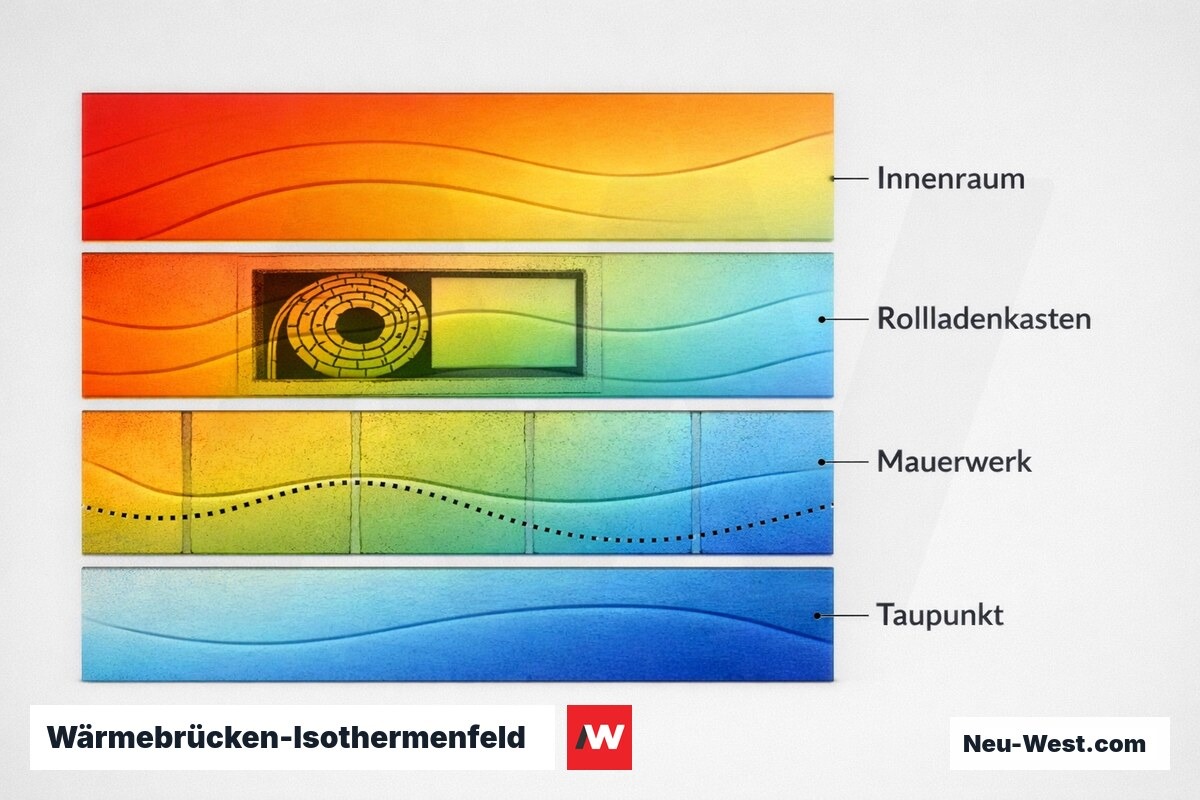

Rollladenkasten als Wärmebrücke: PSI-Werte und GEG-Einordnung
Der Rollladenkasten ist thermisch die kritischste Zone im Fensterbereich: Ein ungedämmter Aufsatzkasten erreicht einen linearen Wärmedurchgangskoeffizienten (Ψ-Wert) von typisch 0,20–0,35 W/(m·K) — erheblich über dem pauschalen Wärmebrückenzuschlag ΔUWB = 0,05 W/(m²K), der für den reduzierten Nachweis nach DIN 4108 Beiblatt 2 (Gleichwertigkeitstabelle) eingehalten werden muss.
Ein nachgedämmter Kasten mit ≥ 25 mm geschlossenzelligem PU-Schaum oder PIR-Einleger erreicht Ψ ≤ 0,10 W/(m·K); Vorbaukästen ohne direkten Kontakt zur Rohdecke ermöglichen durch thermische Entkopplung sogar Ψ ≤ 0,06 W/(m·K).
Für den detaillierten Wärmebrückennachweis gilt DIN EN ISO 10211. Eine unterschätzte Kastenwärmebrücke schlägt sich im Energieausweis direkt auf den Primärenergiebedarf nieder und kann beim GEG-Referenzwertvergleich die Nachweisgrenze reißen.
Einbaukosten-Schätzer mit Kastenquerschnitt-Referenz
Herstellertabellen-Richtwerte Kastenquerschnitt (Aluminium-Kompaktlamelle Baureihe 37, Wellendurchmesser 60 mm): Behanghoehe bis 1,5 m → Kastenmass 155 × 155 mm; bis 2,0 m → 175 × 175 mm; bis 2,5 m → 210 × 200 mm; über 2,5 m → 240 × 220 mm. Sturzintegration realisierbar ab 18 cm verfuegbarer Sturzhöhe (flacher Aufsatzkasten). Gesamtfläche aller Rolladenöffnungen eingeben – Richtwert fuer gedaemmten Aluminium-Aufsatzkasten mit Rohrmotor inkl. Funk-Wandsender.
Unverbindlicher Richtwert – der genaue Preis hängt von Untergrund, Aufwand und Ausführung ab.
Ablauf: Rollladen nachrüsten im Bestand
Bestandsaufnahme und Maßaufnahme
Sturz- und Laibungsmaße, Wandaufbau, vorhandene Elektroleerrohrführung, Gurtöffnungen dokumentieren. Checkliste: Tragfähigkeit des Sturzes, Fassadenfreiheit für Vorbaukasten, vorhandene Anschlusspunkte.
Systemauswahl und Statikprüfung
Entscheidung Aufsatz-/Vorbau-/Einbaukasten; Antriebsart manuell/motorisiert/Bus. Bei Eigenlast > 80 kg oder Stützweite > 1,25 m: Statiker einbeziehen, bevor Ausführung genehmigt wird.
Untergrundvorbereitung und Dübelsetzung
Wandbaustoff und Dübeltyp nach ETA-Zulassung bestimmen. Betonschrauben oder Rahmendübel nach Herstellerfreigabe; keine Setzung in Dämmfuge oder unbewehrte Lagerfuge.
Kasteneinbau und Führungsschienen
Kasten nach Lot ausrichten (Abweichung max. 2 mm auf 1 m). Führungsschienen parallel und eben zur Laibung montieren; Einlauftiefe 8–12 mm und Schlitzbreite ≥ Lamellendicke + 2 mm prüfen.
Lamelleneinbau und Motoranschluss
Lamellenpanzer in Führungsschienen einfädeln, Wickelwelle mit Rohrantrieb bestücken. Elektroanschluss 230 V oder Busleitung (KNX/Zigbee/Z-Wave) nach Schaltplan herstellen.
Endabschaltung justieren
Obere Endlage: Lamellen vollständig aufgewickelt ohne Überdrehen. Untere Endlage: Sohlbank ohne Anpressdruck, Toleranz ≤ ±3 mm. Drehmomentabschaltung zusätzlich zur Laufzeitsteuerung aktivieren.
Luftdichtung und Wärmedämmung
Kastenanschlüsse raumseitig luftdicht nach DIN 4108-7 abdichten; Gurtklappe mit Bürstendichtung versehen. Kasteninnenwände mit Dämmelement belegen, Gurtkanalöffnung raumluftdicht abschließen.
Funktionsprobe und Dokumentation
Mehrere Auf-Ab-Zyklen, Drehmomentprüfung, Windlastkontrolle nach EN 13659. Einbaudokumentation mit Produktdatenblatt, CE-Kennzeichnung, Messwerten und Wartungsempfehlung übergeben.

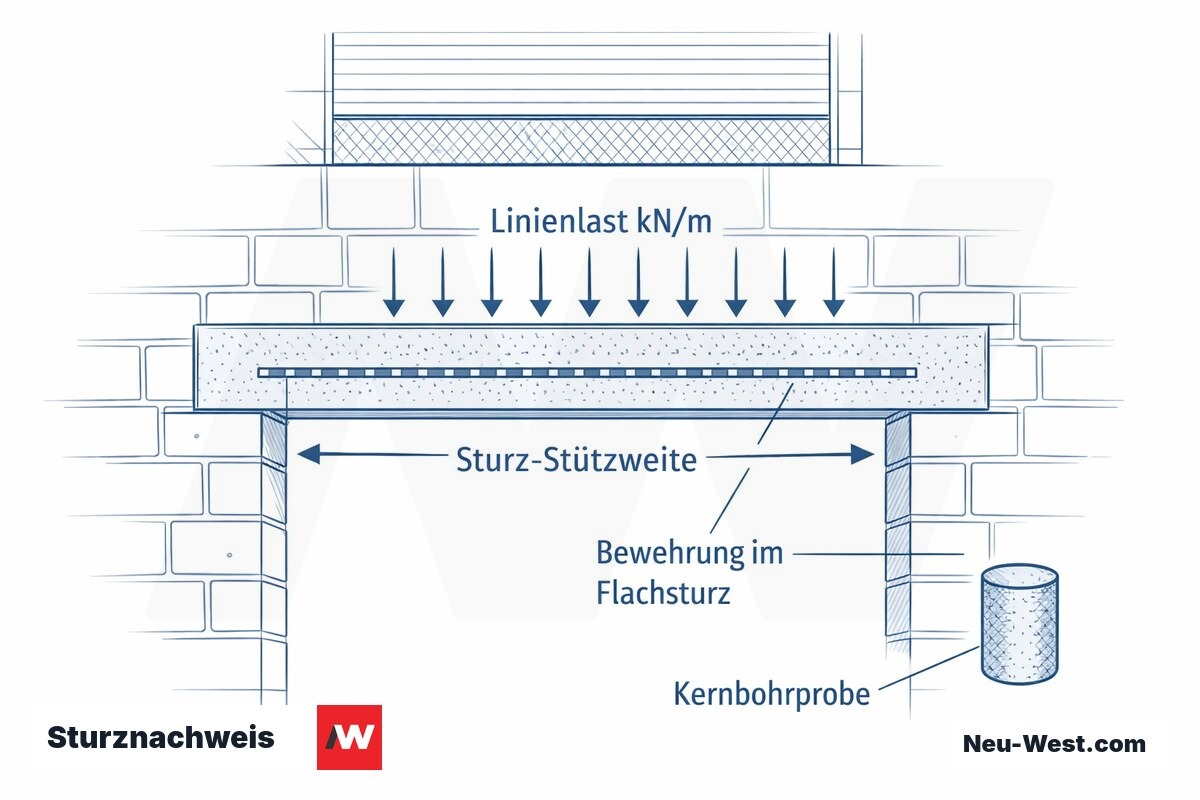

Statik beim Nachrüsten: Ab welcher Last braucht der Fenstersturz einen Nachweis?
Beim Nachrüsten übernimmt der vorhandene Fenstersturz die Zusatzlast des Rollladenkastens. Aufsatzkästen aus Aluminium mit gefülltem Panzer erreichen typisch 40–80 kg je Element; bei Sonderformaten über 2,0 m Breite oder Rolltoren wird diese Schwelle schnell überschritten.
Faustformel für gemauerte Stürze ohne vorliegenden Bewehrungsnachweis: Ab Kasten-Stützweiten von > 1,25 m und einer Gesamtlinienlast von > 1,5 kN/m ist ein standsicherheitlicher Nachweis durch einen Tragwerksplaner nach DIN EN 1996 (Eurocode 6 für Mauerwerk) empfohlen.
Besondere Vorsicht bei Flachstürzen aus DDR-Typenbauserien: Bewehrungsgehalt und Betonqualität weichen dort häufig vom Normstandard ab und sind ohne Bestandspläne nicht sicher einschätzbar. Im Zweifel vor der Montage Kernbohrprobe und Bauteilprüfung veranlassen.

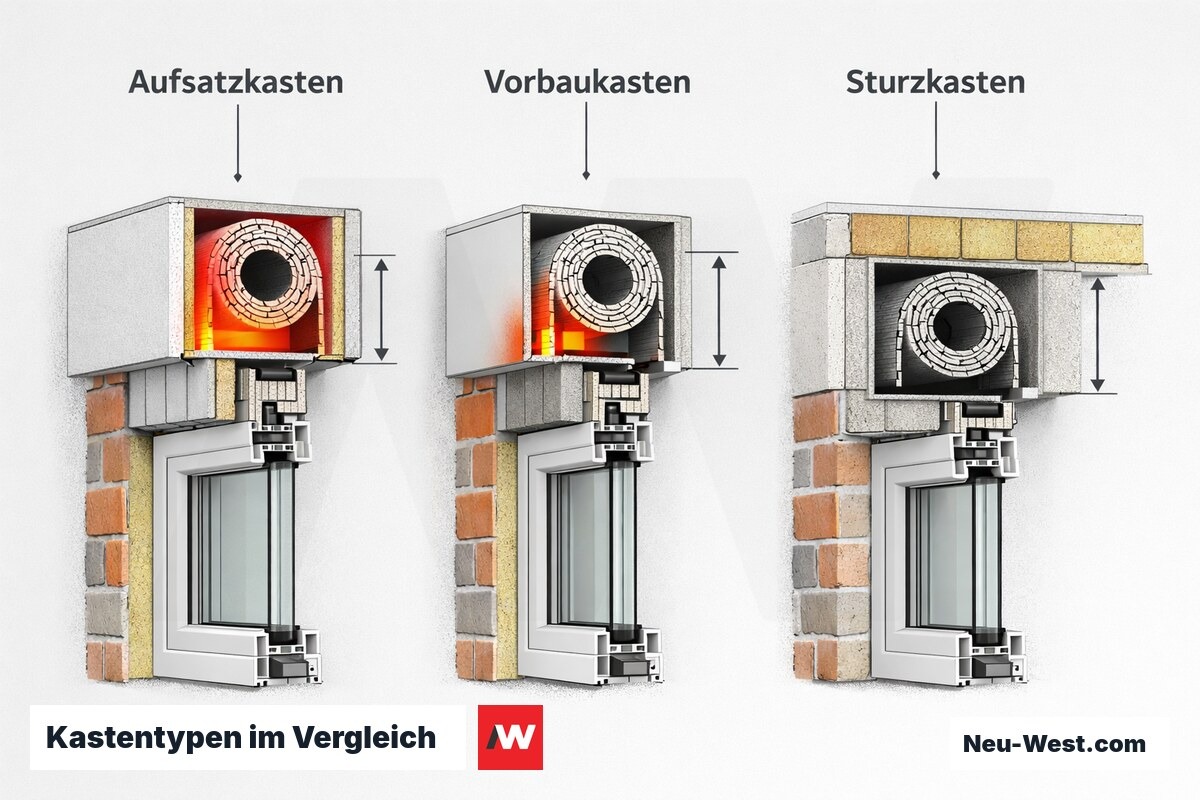

Kastentypen im Vergleich: Aufsatz — Vorbau — Einbau
| Kriterium | Aufsatzkasten | Vorbaukasten | Einbaukasten |
|---|---|---|---|
| Ψ-Wert (gedämmt, typisch) | 0,10–0,15 W/(m·K) | 0,05–0,10 W/(m·K) | < 0,05 W/(m·K) |
| Nachrüstbarkeit im Bestand | hoch (kein Wandeingriff) | mittel (Fassadendübel) | keine (Neubau/Kernsanierung) |
| Lichteinfall-Verlust | gering | mittel (Kastenüberhang) | gering |
| Sturzbelastung | erhöht (Auflagerlast auf Sturz) | reduziert (Abtrag in Fassade) | in Decke integriert |
| Montageaufwand | niedrig | mittel | hoch |
| Typischer Kostenrahmen | 450–750 EUR/Element | 600–950 EUR/Element | ab 1.200 EUR/Element |
Kondensat im Rollladenkasten: Ursachen, richtige Abdichtungsseite und Belüftungskonzept
Kondensat im Rollladenkasten entsteht fast ausschließlich durch unkontrollierte Innenluftdurchströmung: Warme, feuchte Raumluft gelangt über undichte Gurtklappe oder Laibungsanschluss in den kälteren Kasten und kondensiert dort. Die häufige Fehldiagnose lautet 'zu wenig Außenbelüftung' — tatsächlich ist die raumseitige Undichtigkeit die eigentliche Ursache.
Die korrekte Abdichtungsseite ist raumseitig nach DIN 4108-7 (Luftdichtheit der Gebäudehülle). Eine außenseitig geschlossene, innen undichte Konstruktion ist eine klassische Planungsfalle: Feuchtigkeit kann nicht entweichen und verrottet Holzwickelwellen oder korrodiert Aluminiumbauteile dauerhaft.
Wirksame Lösung: Anschluss Kasten/Laibung mit Kompriband oder Folienklebestreifen luftdicht herstellen; Gurtklappe mit Bürstendichtung versehen. Eine kontrollierte Kleinstbelüftungsöffnung (Ø ≤ 8 mm) nach außen verhindert Staunässe — bei gleichzeitig intakter innerer Luftdichtheitsebene.
Nachrüst-Typ-Finder: Aufsatz-, Vorbau- oder Revisionskasten?
Welche Ausgangssituation beschreibt Ihr Objekt am besten?
Technische Kennwerte Rollläden im Überblick
| Lamellenmaterial | Aluminium (häufigst), verzinkter Stahl, Hart-PVC |
|---|---|
| Lamellendicke Alu-Doppellamelle | 8–17 mm |
| Kastentiefe Aufsatzkasten | 135–250 mm (je nach Panzerformat) |
| Ψ-Wert gedämmter Kasten | ≤ 0,10 W/(m·K) |
| Windlastklasse max. (EN 13659) | WL 4 (≥ 700 Pa Prüfdruck) |
| Typische Motorleistung Rohrantrieb | 15–50 W |
| Betriebszyklen Rohrantrieb (Garantie) | ≥ 25.000 Zyklen |
| Schalldämmzugewinn (vollständig geschlossen) | +3–5 dB(A) zusätzlich zum Fenster |

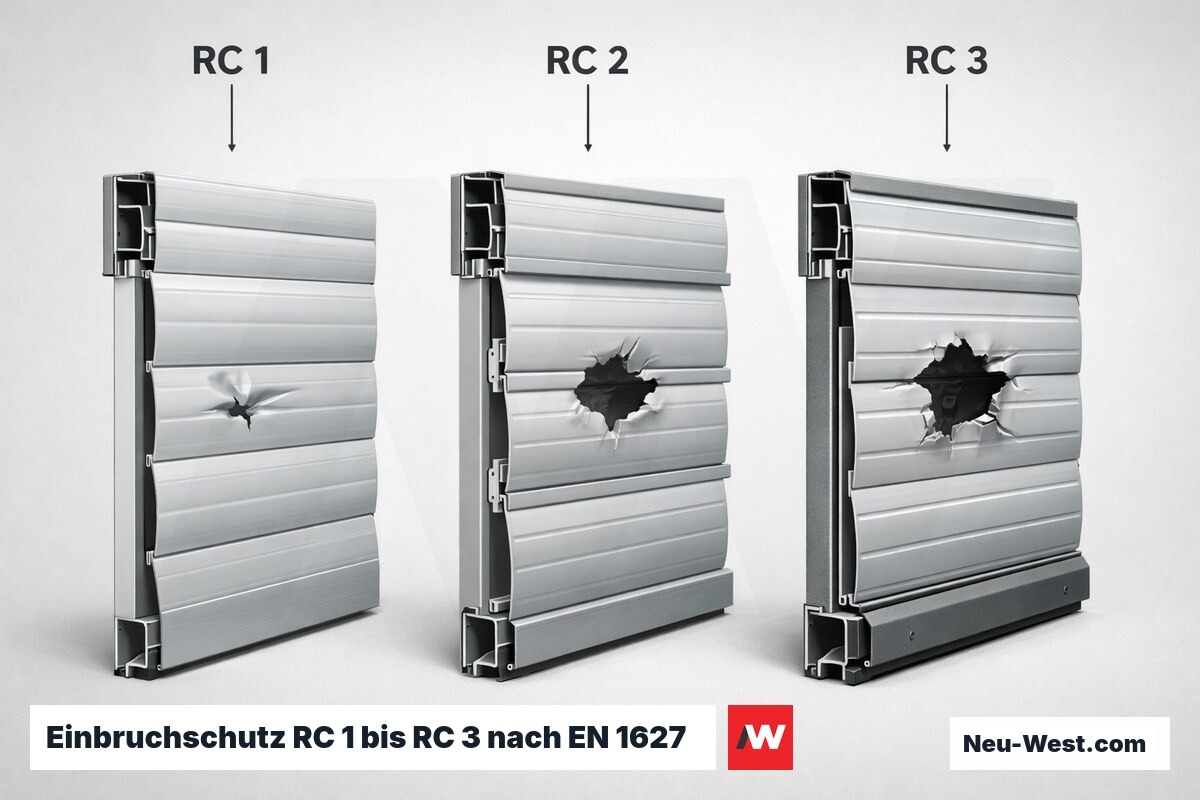

| Einbruchschutz RC 2 geeignet | Stahllamelle 1,0 mm + verbolzte Führungsschiene |

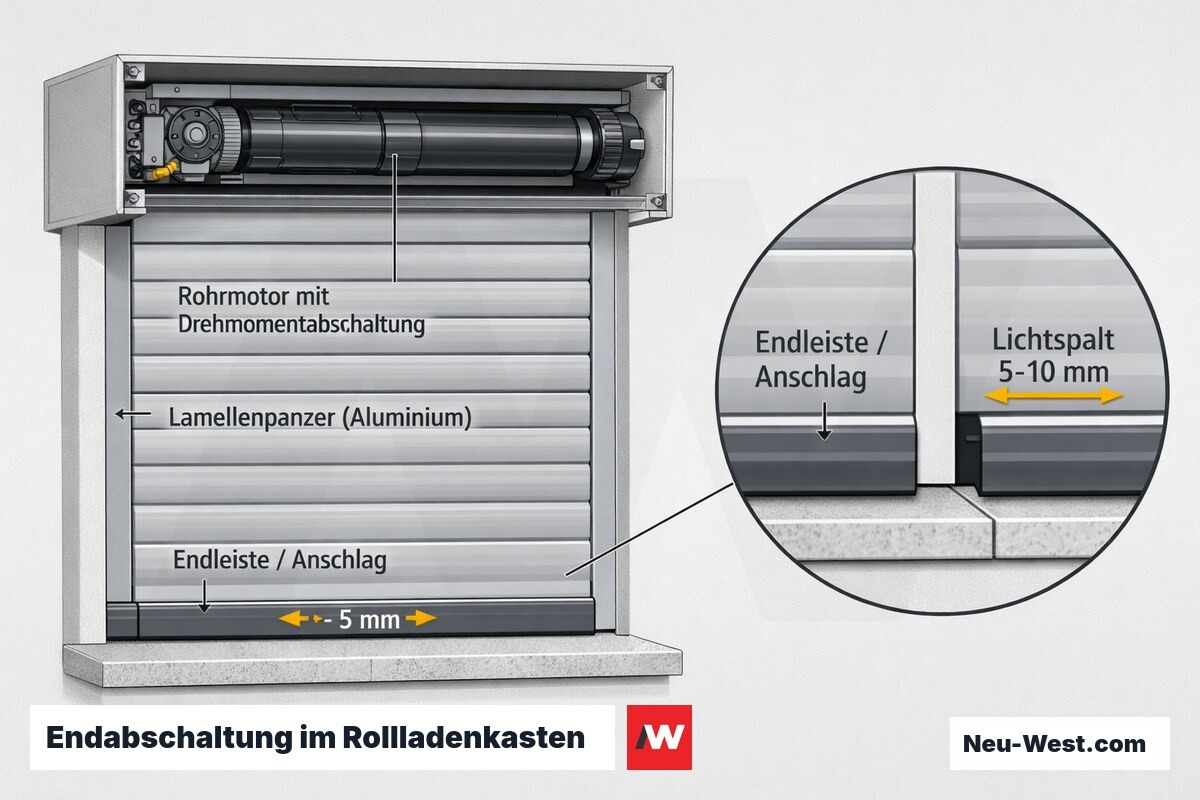

Endabschaltung: Warum ±5 mm über Motorschaden und Lamellenverzug entscheiden
Die Endabschaltung definiert die exakten Haltepunkte für Aufwickel- und Ablageposition. Läuft der Panzer am unteren Endpunkt ohne rechtzeitigen Stopp auf die Sohlbank, entstehen Verspannungen in den Lamellen und im Wickelkopf — bei Aluminiumlamellen führt das innerhalb weniger Monate zu Ausknickungen und dauerhaftem Verzug, der nur durch vollständigen Panzeraustausch zu beheben ist.
Zu früh gestoppte Rollläden hinterlassen einen Lichtspalt von 5–10 mm, der den thermischen Vorteil des geschlossenen Panzers erheblich mindert und Einbruchschutzklassifizierungen nach RC 2 unwirksam macht.
Technisch robuste Lösung: kombinierte Laufzeit- und Drehmomentabschaltung. Reine Laufzeitsteuerung versagt bei Temperaturschwankungen > 30 K (Motorreibung ändert sich), nach Spannungsunterbrechung und bei lastbedingter Verlangsamung. Drehmomentgeregelte Antriebe stoppen bei mechanischem Widerstand innerhalb von ≤ 0,5 s zuverlässig.
Gurtöffnung nie mit PU-Schaum verschließen
PU-Schaum in der Gurtöffnung unterbricht die Luftdichtheitsebene, quillt unkontrolliert auf und klemmt den Gurt. Korrekte Lösung: Gurtkappe mit Bürstendichtung und raumseitigem Klebestreifen.
Fenstersturz vor Kastenmontage auf Risse prüfen
Im Bestand Sturztiefe, Lagertiefe und Auflagersituation kontrollieren. Ein vorhandener Riss im Sturzbereich ist ein Abbruchkriterium vor Montage — nicht erst danach. Im Zweifel Tragwerksplaner hinzuziehen.
Schalldämmung: +3–5 dB(A) durch geschlossenen Rollladen
Ein vollständig geschlossener Rollladen mit dichten Führungsschienen erhöht das bewertete Schalldämmmaß des Fassadenelements um 3–5 dB(A) — relevant für Lärmsanierungsnachweise nach VDI 2719 und bei Wohngebäuden nahe Bahntrassen.
Führungsschienen-Toleranzen: Einlauftiefe, Montageluft und typische Passungsfehler
Die Einlauftiefe des Lamellenpanzers in die Führungsschiene beträgt nach Herstellervorgaben 8–12 mm. Unterschreitung führt bei Winddruck zum Ausheben aus der Schiene; Überschreitung erhöht Reibung und Motorstrom bis zur thermischen Überlastung des Antriebs.
Die lichte Schlitzbreite der Führungsschiene muss mindestens Lamellendicke + 2 mm Montageluft betragen. Bei verkipptem Einbau (Winkelversatz > 2°) entsteht Punktschieflast, die den Führungsfalz langfristig ausschlägt und die deklarierte WL-Klasse nach EN 13659 unterläuft.
Häufigster Fehler: Führungsschienen werden am Mauerwerk ausgerichtet statt an der tatsächlichen Panzerbewegungsebene — eine Abweichung von > 3 mm/m ist bereits kritisch und zeigt sich erst nach einigen Betriebsmonaten als zunehmende Klemmneigung mit steigendem Motorstrom.
Was kostet Rollladen einbauen?
Richtwerte für Berlin und Umgebung, inkl. Material und Montage. Endpreis abhängig von Kastentyp, Antriebsart, Sturzsituation und Elementbreite.
| Leistung | Preis-Spanne (Richtwert) |
|---|---|
| Manueller Rollladen nachrüsten (Gurtwickler, Aufsatzkasten) | 320–520 EUR/Element |
| Motorisierter Rollladen nachrüsten (Rohrantrieb, Aufsatzkasten) | 480–780 EUR/Element |
| Vorbaukasten komplett (Lieferung + Montage, motorisiert) | 650–1.050 EUR/Element |
| KNX-Busanbindung je Antrieb (inkl. Aktor) | 180–320 EUR/Element |
| Zigbee- oder Z-Wave-Adapter nachrüsten | 60–140 EUR/Element |
| Statiknachweis Fenstersturz (bei Bedarf, externer Tragwerksplaner) | 350–800 EUR pauschal |
| Einbaukasten Neubau (Sturzkasten, inkl. Dämmung) | ab 1.200 EUR/Element |
Richtwerte für Berlin/Brandenburg, projektabhängig — kostenloses Festpreis-Angebot anfragen.

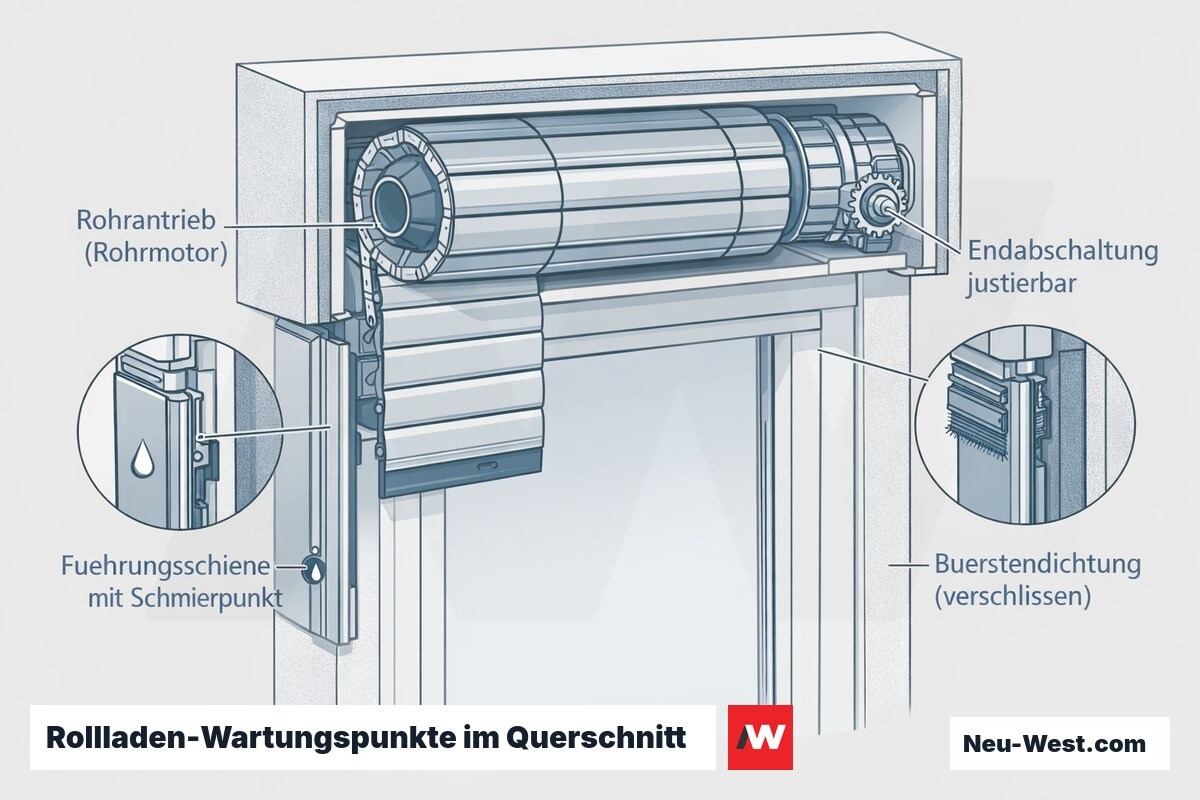

Rollladen-Wartung: Intervalle, typische Schadensbilder und Gewährleistungsabgrenzung
Rollläden sollten alle 2–3 Jahre durch Inaugenscheinnahme und Funktionsprüfung gewartet werden; bei hoher Nutzungsfrequenz (> 1.000 Zyklen/Jahr) empfehlen Motorhersteller eine Intervallverkürzung auf 12–18 Monate. Typische Schadensbilder: Lamellenverzug durch Überlastung bei nicht justierter Endabschaltung, Federbruch am Gurtwickler nach ca. 8–12 Jahren Standzeit, oxidierter Motoranschluss durch Feuchteeintrag.
Führungsschienen sind alle 2 Jahre mit säurefreiem Gleitmittel (kein WD-40 — bindet Staub) zu behandeln. Verschlissene Bürstendichtungen sind zu erneuern; erhöhte Reibung führt zu Motorüberlastung und verkürzt die Lebensdauer des Rohrantriebs messbar.
Gewährleistungsabgrenzung: Schäden durch unterlassene Wartung — fehlende Schienenschmierung, nicht nachjustierte Endabschaltung, geklemmter Gurt — gelten als Betreiberverschulden und fallen nicht unter die werkvertragliche Mängelgewährleistung nach § 634 ff. BGB. Eine schriftliche Wartungsempfehlung im Abnahmeprotokoll schützt den Einbaubetrieb vor unberechtigten Nachforderungen.
Lamellenmaterial im Vergleich: Aluminium — Stahl — Hart-PVC
| Eigenschaft | Aluminium | Stahlblech | Hart-PVC | |
|---|---|---|---|---|
| Wärmedämmung (Doppellamelle) | ||||
| Einbruchschutz (RC-Eignung) | ||||
| Gewicht (niedrig = besser) | ||||
| Korrosionsbeständigkeit | ||||
| Formstabilität bei Hitze | ||||
| Preis-Leistung |
KNX, Zigbee oder Z-Wave: Protokollwahl und typische Inkompatibilitätsfallen
KNX ist das einzige offen standardisierte Bussystem (ISO/IEC 14543-3) mit garantierter Interoperabilität zwischen zertifizierten Geräten verschiedener Hersteller. Es ist die richtige Wahl bei Neubauten oder größeren Sanierungen mit zentraler Gebäudesteuerung — erfordert jedoch eine eigene Busleitung (EIB-Kabel) und ist in der Nachrüstung aufwendiger.

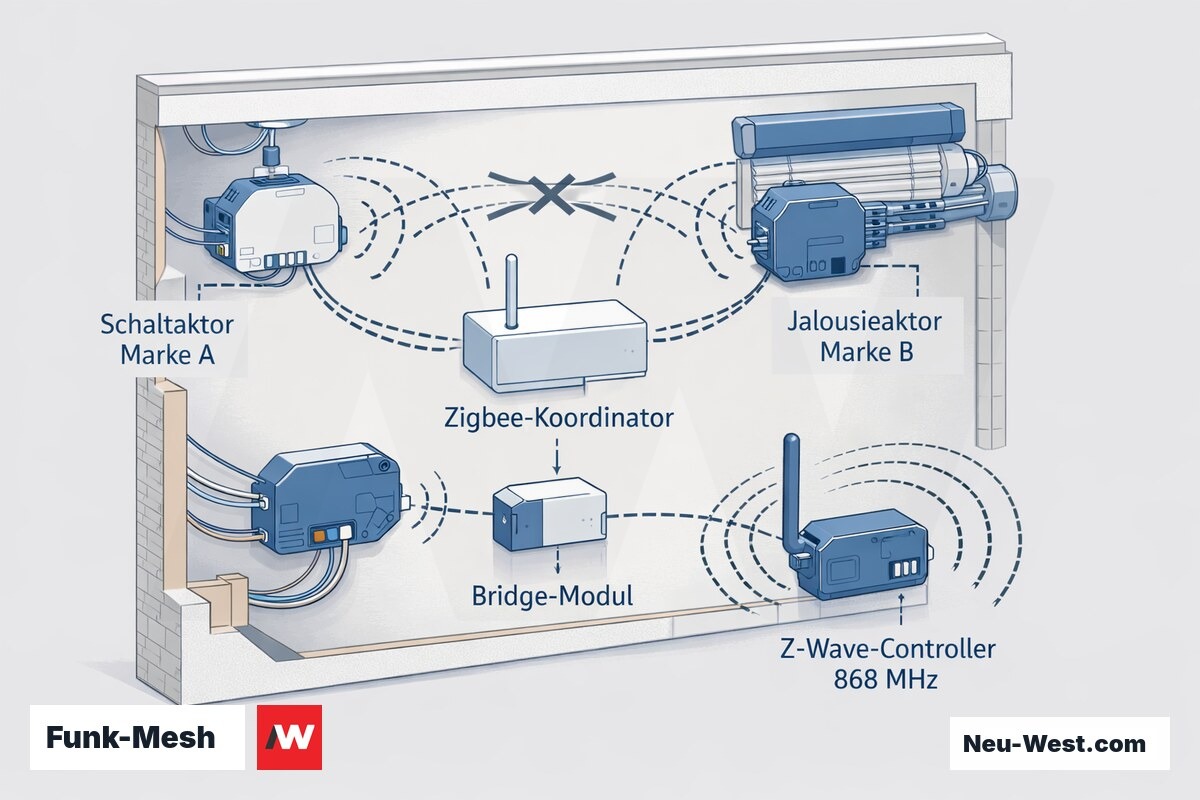

Zigbee (Basis: IEEE 802.15.4) und Z-Wave (ITU-T G.9959) sind Mesh-Protokolle für kabellose Nachrüstlösungen. Typische Inkompatibilitätsfalle bei Zigbee: Geräte verschiedener Hersteller bilden zwar ein gemeinsames Mesh, reagieren aber auf herstellerspezifische Cluster-Profile unterschiedlich — ein Schaltaktor von Marke A steuert einen Jalousieaktor von Marke B nicht zuverlässig ohne manuelles Cluster-Mapping, etwa über Zigbee2MQTT.
Z-Wave ist durch das strikte Zertifizierungsprogramm von Silicon Labs kompatibler als Zigbee, operiert aber auf 868 MHz mit niedrigerem Datendurchsatz und kleinerer Geräteauswahl. Praxisempfehlung: Zigbee bei bestehendem Smart-Home-Hub mit Zigbee2MQTT-Unterstützung; Z-Wave bei Kompatibilitätspriorität ohne Eigenadministration; KNX bei professioneller Gebäudeautomation mit Zertifizierungspflicht.
