Einbaustrahler einbauen lassen in Berlin – fachgerechte Montage durch Elektrofachkraft
Einbaustrahler bieten blendfreie Allgemeinbeleuchtung und architektonische Zurückhaltung – die Installation ist jedoch deutlich anspruchsvoller als bei Aufbauleuchten. Deckenmaterial, Brandschutzklasse und Feuchtraumzone bestimmen die normativen Anforderungen, die nur eine Elektrofachkraft vollständig beurteilen und umsetzen darf.
Kritisch ist vor allem die thermische Situation im Einbauraum: LED-Treiber und Chip reagieren empfindlich auf Wärmestau in gedämmten Decken. Hinzu kommen statische Vorgaben beim Schneiden von Betondecken und die Pflicht zur Brandabschottung bei F30- oder F60-klassifizierten Trenndecken – ein Aspekt, der in Altbau-Sanierungen regelmäßig unterschätzt wird.
Was umfasst das Einbaustrahler einbauen?
- Bestandsaufnahme: Deckenkonstruktion, Brandschutzklasse und vorhandene Leitungsführung
- Lichtplanung: Strahleranzahl, Rasterabstände und Lux-Zielwert je Raumnutzung
- Maßgenaue Kernbohrung oder Kreisschnitt (Ø 60–200 mm) nach Einbaumaß des Strahlers
- Elektroinstallation: Zuleitung NYM-J 3×1,5 mm², Klemmstellen, Stromkreisaufteilung
- Brandschutzboxen montieren – obligatorisch bei F30/F60-Trenndecken und Holzbalkendecken
- Inbetriebnahme mit Dimmer-Kompatibilitätstest und vollständigem Übergabeprotokoll
Die Ausführung umfasst Planung, Installation und Protokollierung durch eine zugelassene Elektrofachkraft – von der Bestandsaufnahme bis zum funktionssicheren Abschluss. Brandschutz-, IP-Schutz- und thermische Anforderungen werden dabei systematisch berücksichtigt.

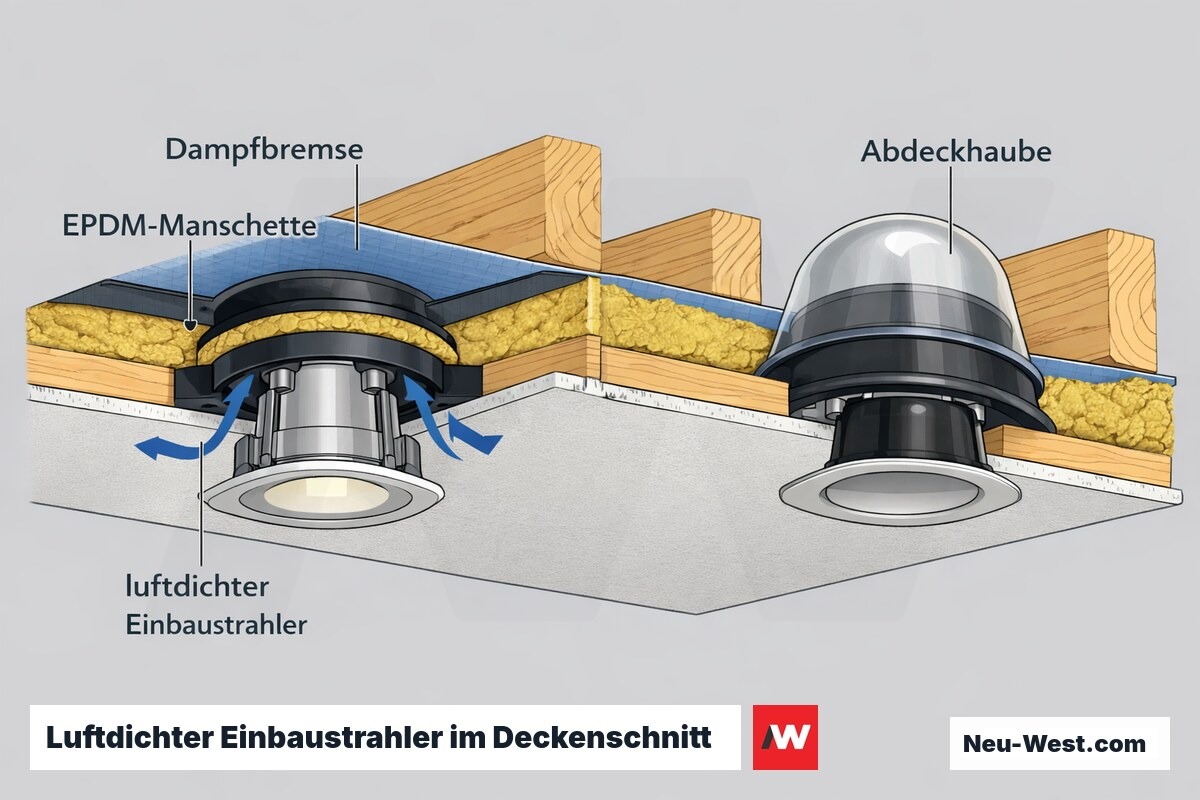

Einbaustrahler als Schwachstelle der Luftdichtheitsebene
Einbaustrahler sind bauphysikalisch Durchbrüche in der Gebäudehülle. Bei undichten Standardgehäusen entweicht warme, feuchte Raumluft in den Deckenhohlraum — Kondensatschäden und Schimmelbildung an Holzkonstruktionen sind die Folge. Der Luftdichtheitsnachweis nach DIN 4108-7 (n₅₀ ≤ 3,0 h⁻¹ ohne RLT-Anlage, Messung nach DIN EN ISO 9972) wird durch unkontrollierte Leckagen an Einbauleuchten real gefährdet.
Die Lösung sind luftdichte Einbaustrahler-Systeme mit integrierter EPDM-Manschette oder nachgerüstete Abdeckhauben. Entscheidend: Die Manschette muss luftdicht an den Rohbauputz oder die Dampfbremse angeschlossen werden — ein reines Aufliegen auf Gipskarton ohne Verklebung schließt die Leckage nicht.
Bauformen und Schutzklassen im Überblick
Fest eingebaut
Standardbauform für gleichmäßige Grundbeleuchtung. Abstrahlwinkel 25°–60° unveränderlich, günstigste Variante, kein Schwenken möglich.
Schwenkbar / orientierbar
Leuchteneinsatz bis ±30° neigbar. Für Akzentbeleuchtung, Wandfluter oder gezielte Ausleuchtung von Kunstobjekten ohne bauliche Umbauten.
IP44 / IP65 Nassraum

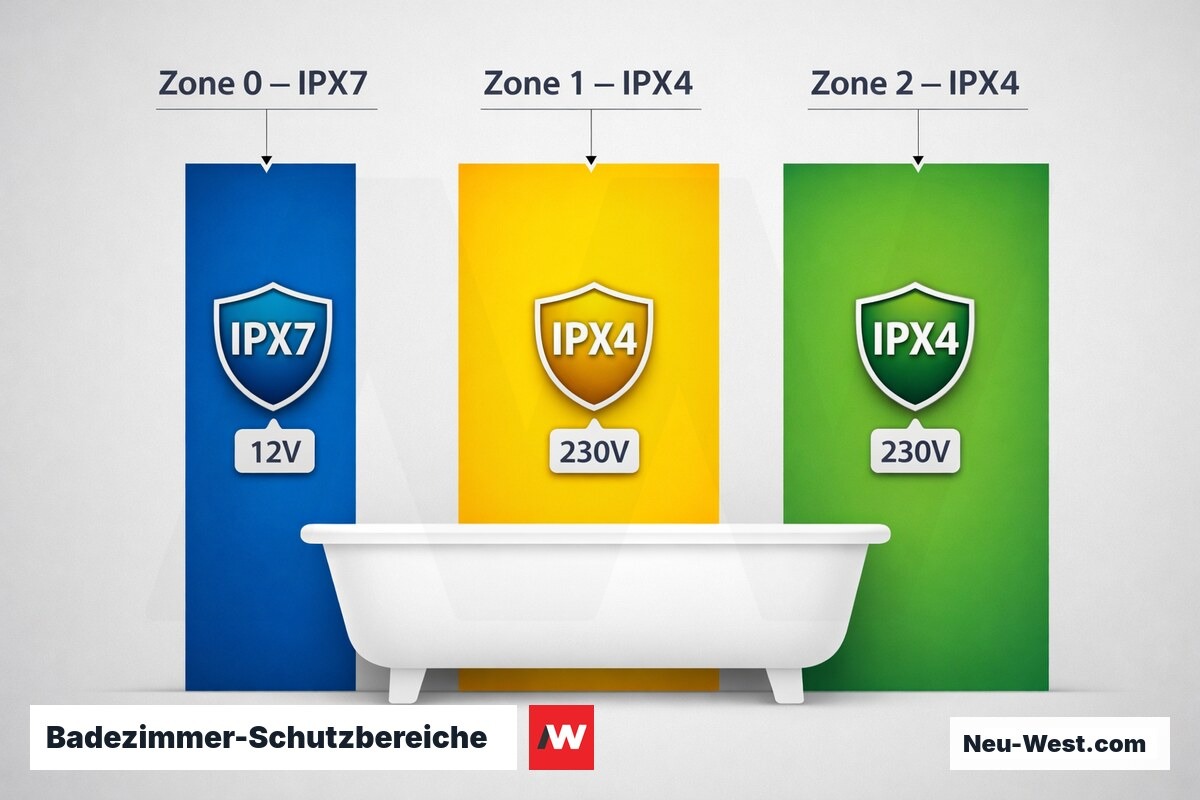

IP44 (Spritzwasserschutz) für Schutzbereiche nach DIN VDE 0100-701 — Pflicht direkt über Dusche und Badewanne (Zone 1). IP65 für Außenbereiche mit Strahlwasserbelastung.
Feuerschutz REI 60 / REI 90
Für Decken mit Brandschutzanforderung (Holzbalkendecken, Fluchtwege). Das Gehäuse expandiert im Brandfall und schließt den Ausschnitt ab — Standard-Downlights heben die Brandschutzklassifizierung der Decke auf.
IC-rated (Dämmkontakt-Klasse)

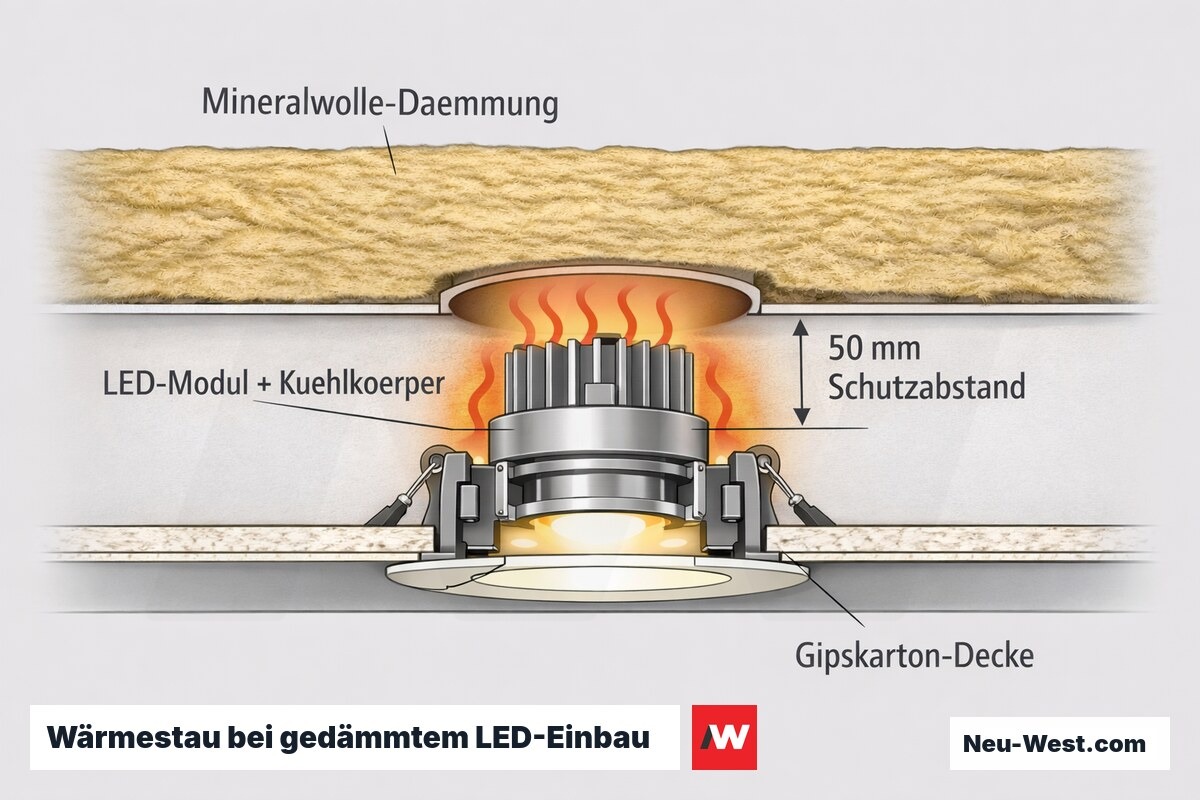

Für direkten Kontakt mit Dämmstoffen (Mineralwolle, EPS) zugelassen. Standard-Leuchten müssen mindestens 50–75 mm Abstand zur Dämmung einhalten, sonst Wärmestau und erhöhtes Brandrisiko.
Dimmer-Kompatibilität: Warum LED und Triac-Dimmer oft nicht harmonieren
Triac-Dimmer (Phasenanschnitt oder Phasenabschnitt) wurden für die resistive Last von Glühlampen entwickelt. Moderne LED-Treiber reagieren auf das beschnittene Sinussignal oft mit Flackern, Mindesthelligkeit-Sprüngen bei 30–50 % oder akustischen Pfeifgeräuschen im Treiber — selbst wenn die Leuchte als 'dimmbar' deklariert ist.
Entscheidend ist die Kompatibilitätsliste des jeweiligen Herstellers: Nur dort geprüfte Dimmer-LED-Kombinationen garantieren störungsfreien Betrieb und erhalten die Gewährleistung. Für Installationen ab etwa 10 Leuchten oder in Neubauten empfiehlt sich DALI-2 oder 1-10V-Steuertechnik — diese Systeme arbeiten unabhängig von der Netzspannungsform und kennen das Triac-Problem nicht.
Strahleranzahl-Rechner nach Wirkungsgradverfahren (DIN EN 12464-1)
Berechnungsformel: n = (Em × A) / (Φ × ηLB × MF). Ansatz: Ziel-Beleuchtungsstärke Em = 300 lx (Wohnraum), Lichtstrom Φ = 600 lm (GU10-LED 7 W, 36° Abstrahlwinkel), Betriebswirkungsgrad ηLB = 0,75, Wartungsfaktor MF = 0,80 (normaler Verschmutzungsgrad, 2-Jahres-Reinigungsintervall). Ergibt Planungsfaktor 0,83 Strahler je m². Hinweis: Mit 900-lm-Spots oder Abstrahlwinkel > 60° sinkt der Bedarf um ca. 30 %; Arbeitsplatzbeleuchtung nach EN 12464-1 (500 lx) erhöht ihn um ca. 65 %. Der Em-Wartungswert liegt durch MF = 0,80 ca. 20 % unter dem Nenn-Em — so bleibt die Norm-Vorgabe über den gesamten Wartungszyklus eingehalten.
Unverbindlicher Richtwert – der genaue Preis hängt von Untergrund, Aufwand und Ausführung ab.
Ablauf einer fachgerechten Einbaustrahler-Installation
Planung: Leuchtenbild und Leitungsführung
Festlegung der Leuchtenrasterpositionen (Abstandsregel: 0,7–1,0-fache Einbauhöhe), Trassierung der Zuleitungen, Dimensionierung der Stromkreise und Neutralleiterquerschnitt bei LED-Lasten mit erhöhtem THD.
Ausschnitt herstellen
Lochkreissäge auf den exakten Ausschnitt-Ø gemäß Herstellerdatenblatt, Toleranz ±1 mm. Bei Holzbalkendecken: Balkenlage prüfen, Blindboden vorsichtig öffnen, Konstruktionsabstände einhalten.
Zuleitung einziehen und Zugentlastung
Kabel (mind. NYM-J 3×1,5 mm², bei DALI-2 zusätzlich 2-Draht-Busleitung) durch Leerrohr oder geschützte Trasse einziehen. Mindestbiegeradius (4–6× Kabelaußendurchmesser) und Zugentlastung sicherstellen.
Anschluss: L, N, PE — ggf. Adressierung

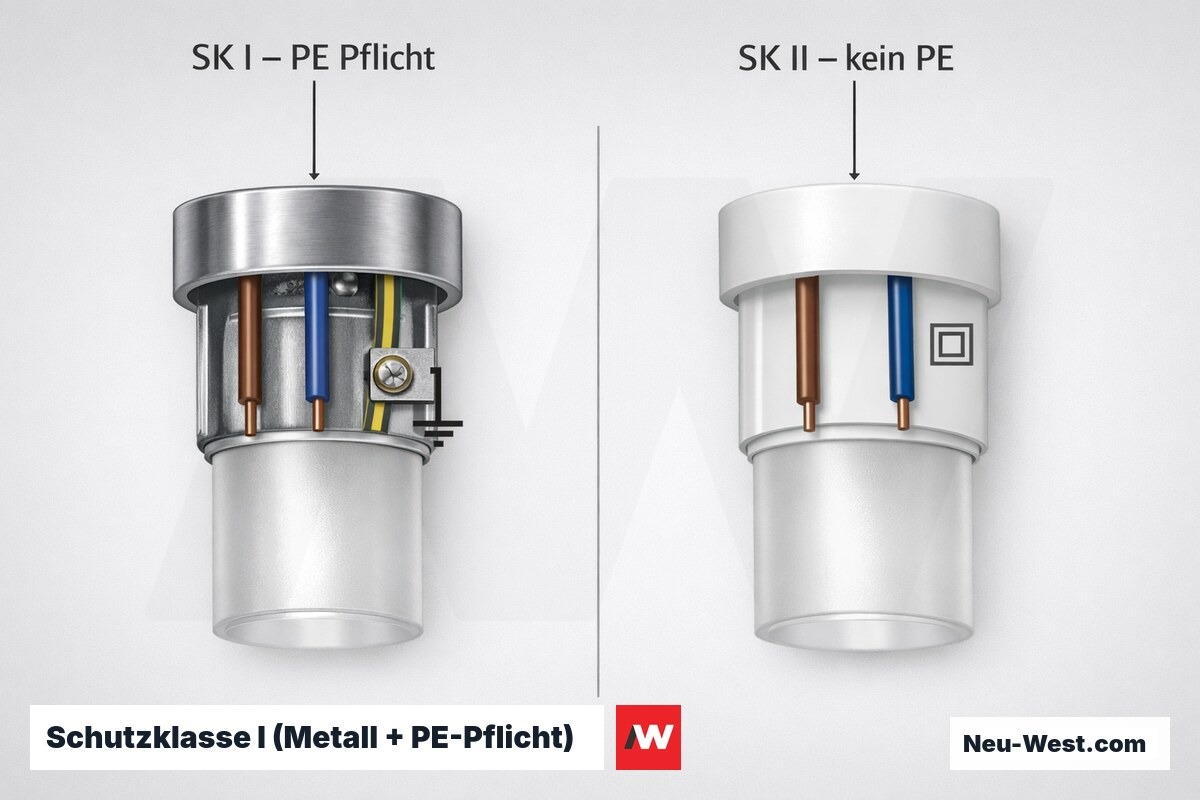

Schutzleiteranschluss bei metallischen Gehäusen (Schutzklasse I) prüfen. Bei DALI-2: Busadresse nach Raumschema vergeben. Bei Dimmer-Betrieb: nur geprüfte Kombination aus Kompatibilitätsliste verwenden.
Leuchte einsetzen und fixieren
Federklemmen oder Haltebügel gleichmäßig spreizen — Verkippen vermeiden, da sonst Dichtlippe undicht. Bei luftdichten Systemen: Manschette vor dem Einsetzen vollständig an die Ebene anschließen.
Prüfung nach DIN VDE 0100-600
Messprotokoll: Schutzleiterwiderstand (≤ 1 Ω je Leuchte), Isolationswiderstand (≥ 1 MΩ), Funktionsprüfung aller Kreise. Bei DALI-2: Adress-Scan, Szenentest, Fehlerrückmeldung verifizieren.

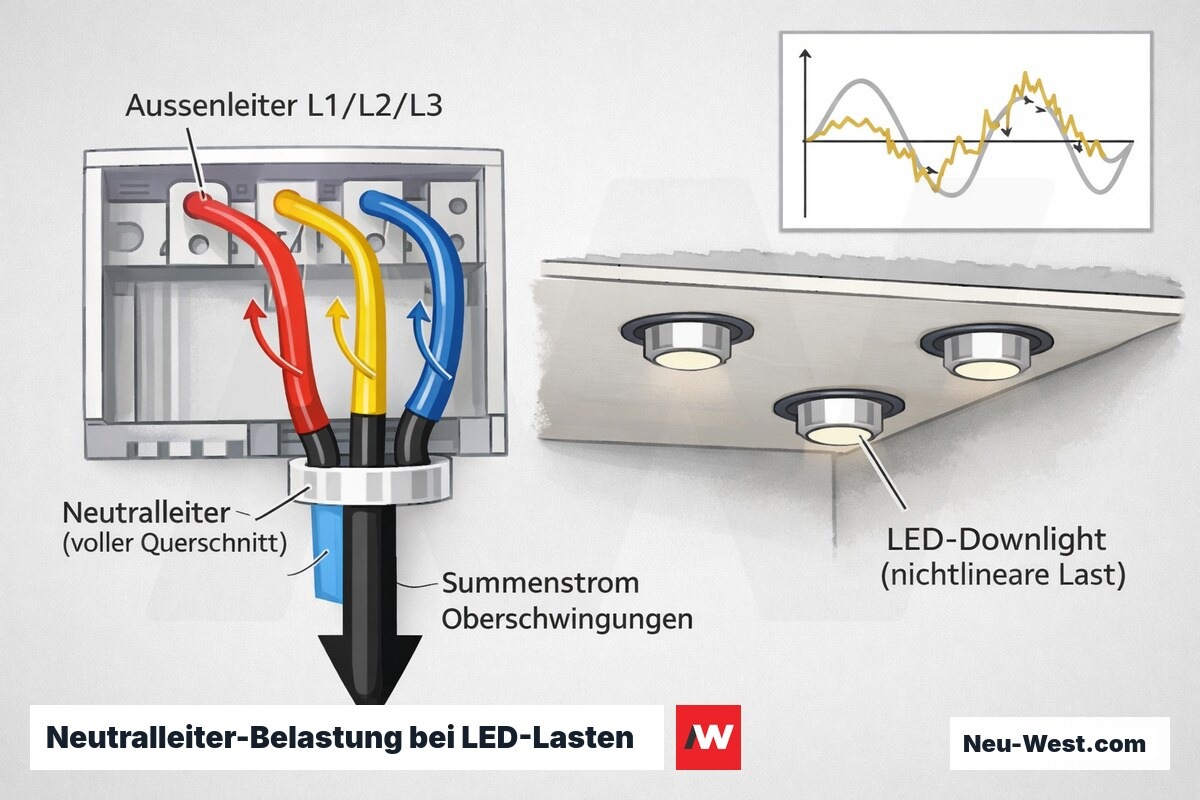

Oberschwingungen und Neutralleiter: Der unterschätzte Planungsfehler bei LED-Großinstallationen
LED-Treiber erzeugen nichtlineare Lastströme mit Oberschwingungsanteilen (THD) von typisch 10–30 %. In symmetrisch auf drei Phasen verteilten LED-Installationen addieren sich die harmonischen Anteile 3., 9. und 15. Ordnung im Neutralleiter — statt sich wie Grundschwingungsströme aufzuheben. Theoretisch kann der Neutralleiter dadurch bis zum √3-fachen des Außenleiterstroms belastet werden.
IEC 60364-5-52 (DIN VDE 0100-520), Anhang B, schreibt bei erhöhtem Oberschwingungsgehalt (THD > 15 %) Korrekturfaktoren für die Neutralleiterbelastung vor. In der Praxis bedeutet das: Bei größeren LED-Downlight-Installationen im Dreibetriebsnetz ist der Neutralleiter mindestens im gleichen Querschnitt wie die Außenleiter auszuführen — eine Anforderung, die bei Bestandsumrüstungen von Glühlampensystemen regelmäßig übersehen wird.
Lichtsteuerung im Vergleich: DALI-2 vs. Zigbee 3.0 vs. Matter/Thread
| Kriterium | DALI-2 (IEC 62386) | Zigbee 3.0 | Matter/Thread |
|---|---|---|---|
| Übertragungsweg | 2-Draht-Busleitung | Funk 2,4 GHz Mesh | Funk 2,4 GHz (Thread) |
| Einzeladressierung | ja, bis 64 Adressen/Segment | ja | ja |
| Fehler-Rückmeldung | ja (Lampen- und Treiberstatus) | eingeschränkt | nein |
| Herstellerunabhängigkeit | hoch (IEC-normiert) | mittel (Alliance-Zertifikat) | hoch (CSA-Standard) |
| Typische Projektgröße | ab 10 Leuchten, Gewerbe | 5–50 Leuchten, Wohnen | Wohnbereich, Smart-Home |
| Nachrüstaufwand | Busleitung erforderlich | gering (nur Leuchten tauschen) | gering |
| Treiber-Mehrkosten | 20–50 EUR/Stk. | 10–30 EUR/Stk. | 10–25 EUR/Stk. |
DALI-2 vs. Zigbee/Matter: Welches Steuersystem für welches Projekt
DALI-2 (IEC 62386) ist erste Wahl für Gewerbebauten und gehobene Wohnprojekte: Die zweidrahtige Busleitung ermöglicht individuelle Adressierung jeder Leuchte, herstellerübergreifendes Szenenmanagement und Live-Statusauslesen von Betriebsgerät und Leuchtmittel — ein DALI-2-konformes Betriebsgerät eines Herstellers ist mit dem Steuergerät eines anderen vollständig kompatibel. Das unterscheidet DALI-2 grundlegend von proprietären Funklösungen.
Funk-Mesh-Protokolle wie Zigbee 3.0 oder Matter/Thread entfallen die separate Busleitung und eignen sich für Wohngebäude ohne strukturierte Kabelwege. Schwäche: Betondecken, Metallverkleidungen oder große Stockwerksabstände können die Mesh-Reichweite einschränken. Matter adressiert zusätzlich die Interoperabilität zwischen verschiedenen Smart-Home-Ökosystemen — für private Bauherren mit heterogenem Gerätebestand die zukunftssicherste Wahl.
Dimmer-Kompatibilitätsprüfer: LED-Treiber × Dimmsystem
Welche Kombination aus LED-Treiber-Typ und Dimmsystem ist geplant?
Technische Kennwerte: Einbaustrahler im Überblick

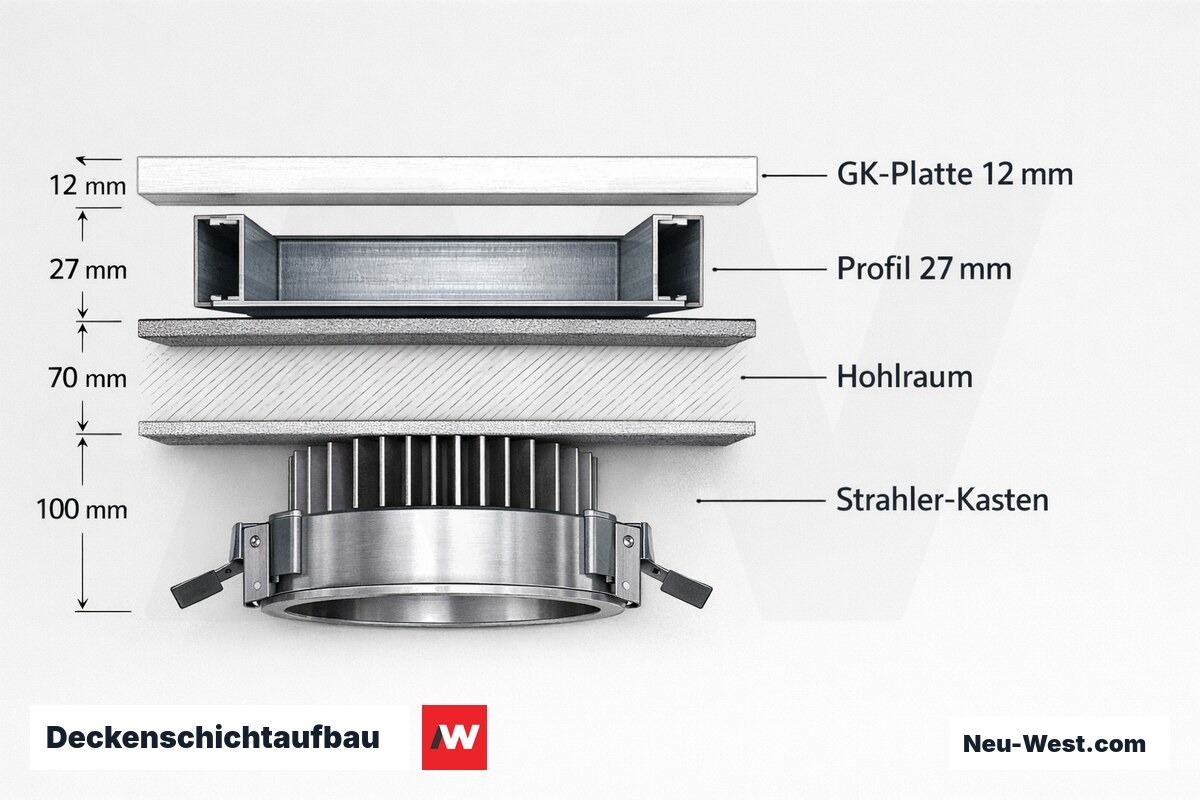

| Einbautiefe | 30–120 mm (bauformabhängig) |
|---|---|
| Ausschnitt-Ø | 60–225 mm; Normraster: 68 mm, 75 mm, 83 mm |

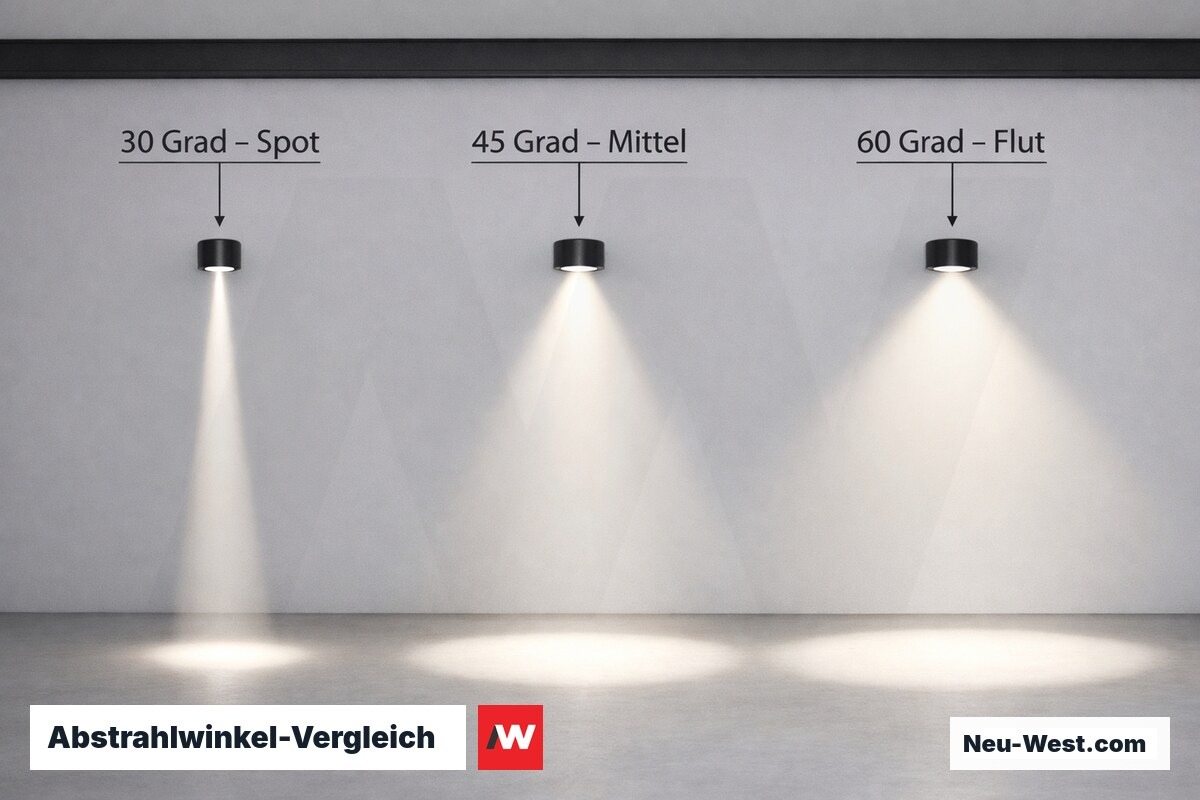

| Abstrahlwinkel | 15° (Spot) bis 60° (Flood); schwenkbare Typen ±30° |
| Schutzart Standard | IP20 |
| Schutzart Nassraum | IP44 (Spritzwasser) / IP65 (Strahlwasser) |
| Leistungsaufnahme LED | 3–25 W je Leuchte |
| Lichtausbeute | 80–130 lm/W (produktabhängig) |
| Farbtemperatur CCT | 2700 K (warmweiß) — 6500 K (tageslichtweiß) |
| Farbwiedergabe Ra | ≥ 80 (Standard) / ≥ 90 (Highend-Wohnen) |
| Lebensdauer L70B50 | 25 000–50 000 h (bei Ta = 25 °C) |
| Brandschutz (Option) | REI 60 / REI 90 (geprüftes Feuerschutzgehäuse) |
Thermik und Lebensdauer: Wie Einbautiefe und Dämmung die LED verkürzen
Die Junctiontemperatur (Sperrschichttemperatur am LED-Chip) ist der entscheidende Lebensdauer-Parameter. Nach dem Arrhenius-Modell halbiert sich die Betriebsdauer näherungsweise je 10 K Temperaturerhöhung. Einbaustrahler in gedämmten Hohldecken erreichen im Betrieb Gehäusetemperaturen von 60–80 °C statt der vorgesehenen ≤ 45 °C — was die Nennlebensdauer von 50 000 h auf unter 20 000 h verkürzen kann.
Hersteller geben die Lebensdauer stets unter Normbedingungen (Ta = 25 °C) an. Für reale Deckeneinbausituationen sind die Angaben für erhöhte Umgebungstemperaturen (Ta-max im Datenblatt) maßgeblich. IC-rated-Leuchten sind thermisch für Dämmkontakt ausgelegt — nur bei diesen darf die 50-mm-Schutzabstandsregel zu Mineralwolle oder EPS entfallen.
Was kostet Einbaustrahler einbauen lassen?
Richtwerte für Einzelleistungen inkl. Material und Montage durch einen Elektrobetrieb in Berlin. Endpreise hängen von Leuchtenzahl, Deckenkonstruktion, Steuertechnik und Leitungsaufwand ab:
| Leistung | Preis-Spanne (Richtwert) |
|---|---|
| Einbaustrahler Standard LED (Montage + Anschluss) | 55–110 EUR/Stk. |
| Einbaustrahler schwenkbar / Designvariante | 90–220 EUR/Stk. |
| Einbaustrahler IP44 Nassraum (Bad, Dusche) | 75–160 EUR/Stk. |
| Feuerschutz-Einbaustrahler REI 60 | 120–250 EUR/Stk. |
| IC-rated Leuchte (Dämmkontakt-Zulassung) | 80–160 EUR/Stk. |
| Luftdichte Manschette nachrüsten | 30–60 EUR/Stk. |
| DALI-2-Treiber Aufpreis je Leuchte | 20–50 EUR/Stk. |
| Dimmer nachrüsten oder tauschen (1-Kanal) | 80–200 EUR/Stk. |
| Zuleitungen verlegen (NYM-J inkl. Leerrohr) | 18–40 EUR/m |
| Mess- und Prüfprotokoll nach DIN VDE 0100-600 | 150–350 EUR pauschal |
Richtwerte für Berlin/Brandenburg, projektabhängig — kostenloses Festpreis-Angebot anfragen.
Ra-Index und MacAdam-Ellipsen: Die Lichtqualitätskennwerte für Wohnräume
Der Farbwiedergabeindex Ra (CRI) nach CIE 13.3 bewertet, wie naturgetreu acht Referenzfarben (R1–R8) unter der Lichtquelle erscheinen — Skala 0–100. Ra ≥ 80 gilt als Mindeststandard für Wohnräume, Ra ≥ 90 für hochwertige Bereiche wie Küchen-Arbeitsflächen, Badezimmer und Ankleidezimmer, wo Hauttöne und Lebensmittelfarben stimmig wirken sollen. Für Kunstpräsentation wird ergänzend der Einzelwert R9 (gesättigtes Rot) spezifiziert.
MacAdam-Ellipsen (SDCM) beschreiben die Farbortstreuung innerhalb einer Produktcharge: Zwei Leuchten mit identischer Kelvinzahl, aber SDCM > 5, wirken nebeneinander montiert sichtbar unterschiedlich. ≤ 3 SDCM gilt als nicht wahrnehmbar und sollte bei Projekten mit mehr als 5 gleichartigen Downlights verbindlich im Leistungsverzeichnis gefordert werden — viele Standardprodukte liegen bei 5–7 SDCM.
Kostenindikator Berlin: Einbaustrahler einbauen lassen
Eingabe = geplante Strahleranzahl (z. B. Ergebnis aus dem Rechner oben). Kalkulationsbasis: abgehängte Trockenbau-Decke (GK), einfache GU10-Fassung, ohne Sonderoptionen. Aufschläge je Spot (bitte separat addieren): Betondecke mit Kernbohrung Ø 68 mm +35 EUR, Holzbalkendecke inkl. Brandschutzprüfung +50 EUR, Brandschutzgehäuse EI 30 +18 EUR, DALI-2-Dimmer (je Kreis, bis 10 Spots) +70 EUR pauschal je Kreis, Smart-Home-Upgrade auf Zigbee-GU10 statt Standard +22 EUR je Spot. Alle Angaben Berliner Marktpreise inkl. 19 % MwSt., Stand 2025.
Unverbindlicher Richtwert – der genaue Preis hängt von Untergrund, Aufwand und Ausführung ab.

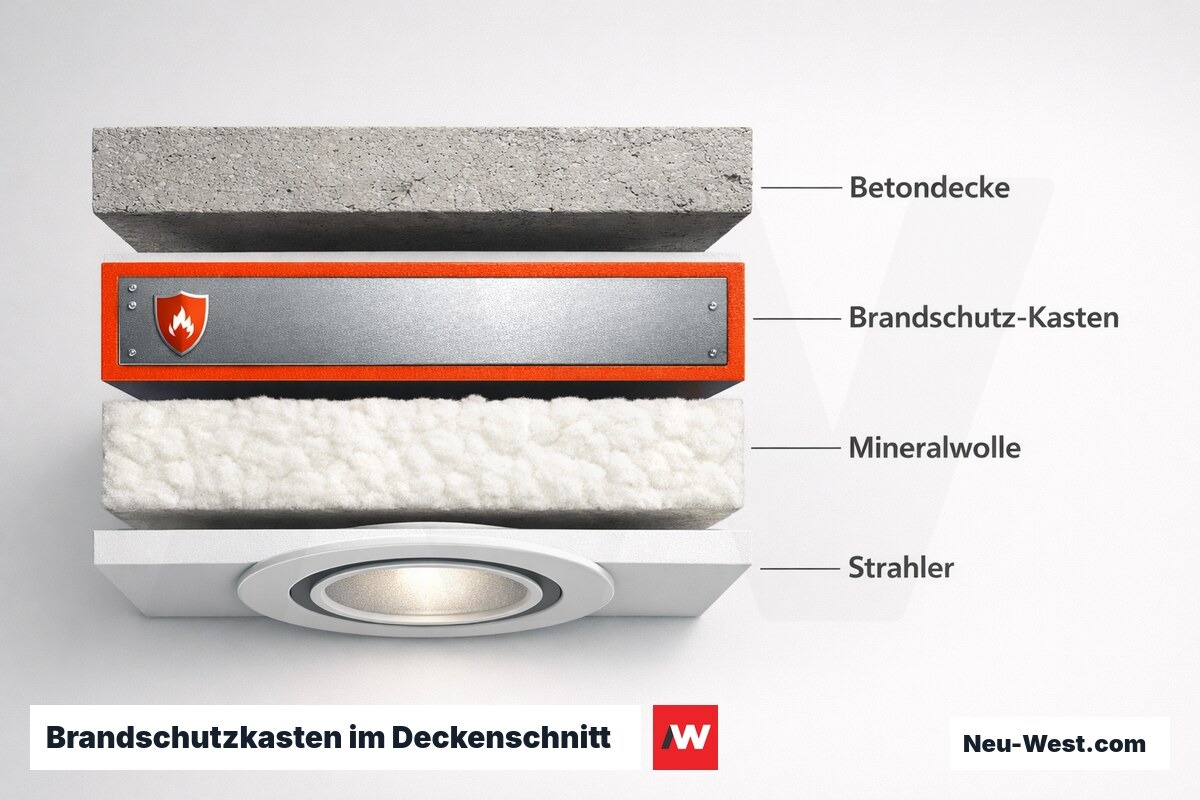

Brandschutz: Standard-Leuchten in REI-Decken sind ein Baumangel
In Decken mit Brandschutzanforderung REI 60 oder REI 90 (z.B. zwischen Wohn- und Kellergeschoss, Treppenhäuser nach LBO) sind ausschließlich geprüfte Brandschutz-Einbaustrahler zulässig. Standard-Downlights heben die Brandschutzklassifizierung der Decke auf — mit haftungsrechtlichen Folgen für Planer und Ausführenden.
Kompatibilitätsliste vor Kauf abgleichen
Dimmer-Hersteller (Jung, Gira, Busch-Jaeger u.a.) und Leuchten-Hersteller veröffentlichen Online-Kompatibilitätstabellen. Nur dort geprüfte Kombinationen garantieren störungsfreien Betrieb und erhalten die Gewährleistung — der nachträgliche Austausch eines inkompatiblen Dimmers verursacht vermeidbare Mehrkosten.
Mindestlast bei LED-Dimmern beachten
Viele Triac-Dimmer haben eine Mindestlast von 25–40 W. Moderne LED-Einbaustrahler mit 5–8 W je Leuchte unterschreiten diese Schwelle mit wenigen Leuchten — Flackern oder dauerhaftes Restleuchten sind die Folge. LED-geeignete Dimmer ohne Mindestlast oder mit ≤ 3 W Minimum wählen.

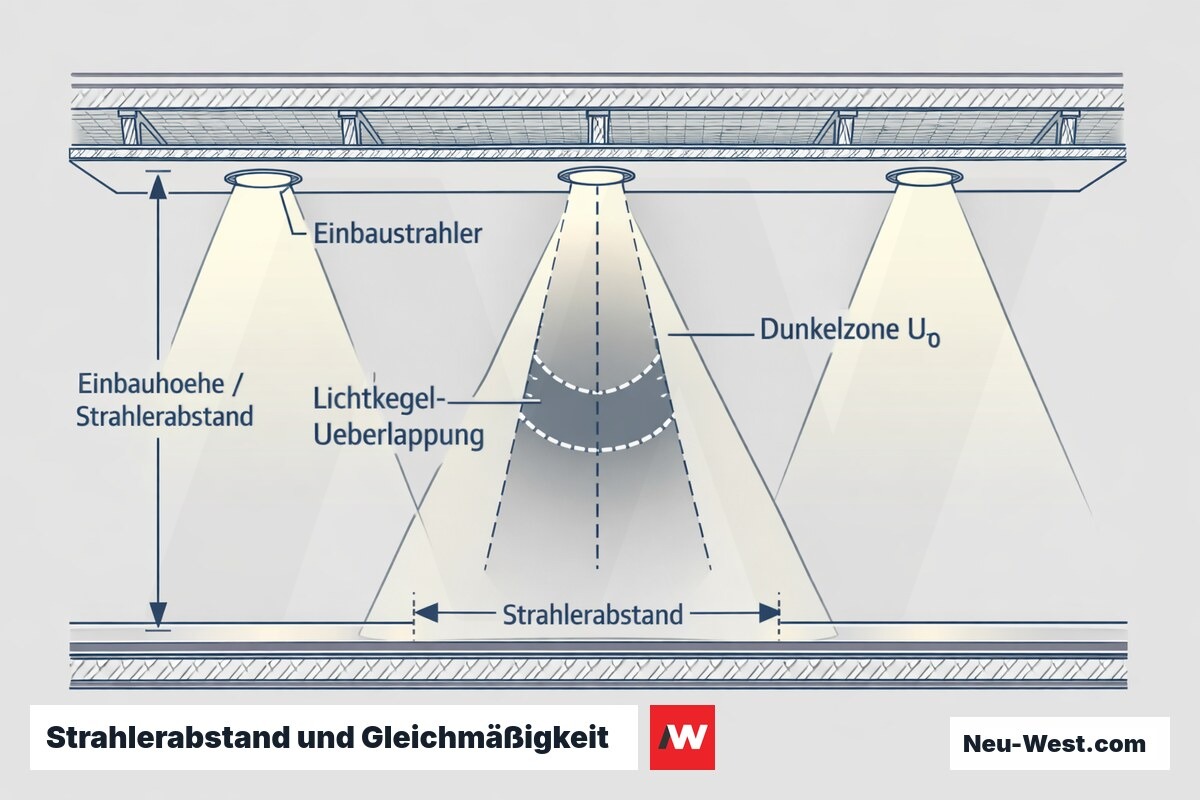

Beleuchtungsstärke und Gleichmäßigkeit: Planungsreferenz EN 12464-1
DIN EN 12464-1:2021-11 definiert Mindest-Beleuchtungsstärken (Ēm) und Gleichmäßigkeiten (U₀ = Emin/Ēm) für Arbeitsstätten — Büroarbeitsplatz 500 lx (U₀ ≥ 0,60), allgemeine Verkehrsflächen 100 lx. Für Wohnräume ist die Norm nicht verbindlich, liefert aber die beleuchtungstechnische Planungsreferenz; Richtwerte: Wohnbereich Grundlicht 100–200 lx, Leseplatz 300 lx, Küchen-Arbeitsfläche 300 lx.
Die Gleichmäßigkeit U₀ wird bei der Einbaustrahler-Rasterplanung oft unterschätzt: Ein zu großer Strahlerabstand erzeugt sichtbare Dunkelzonen zwischen den Leuchten. Faustregel: optimaler Strahlerabstand ≈ 0,7–1,0-fache der Einbauhöhe — abhängig vom Abstrahlwinkel des gewählten Strahlers. Eine Lichtsimulation mit DIALux deckt Gleichmäßigkeitsdefizite vor der Montage auf und ist bei größeren Projekten Standard.
Typische Einbaufehler: Ursachen, Folgeschäden und Vermeidung
Zu den häufigsten Fehlerquellen zählen überdimensionierte Ausschnitte (Leuchte hält nicht sicher, Luftspalt zur Decke), fehlende PE-Anschlüsse bei metallischen Gehäusen (Schutzklasse-I-Verletzung) und missachtete Schutzart-Anforderungen im Nassbereich. Nach DIN VDE 0100-701 ist im Schutzbereich direkt über Dusche und Badewanne mindestens IP44 erforderlich — ein versehentlich montiertes IP20-Gehäuse ist eine nicht offensichtliche Gefährdung.

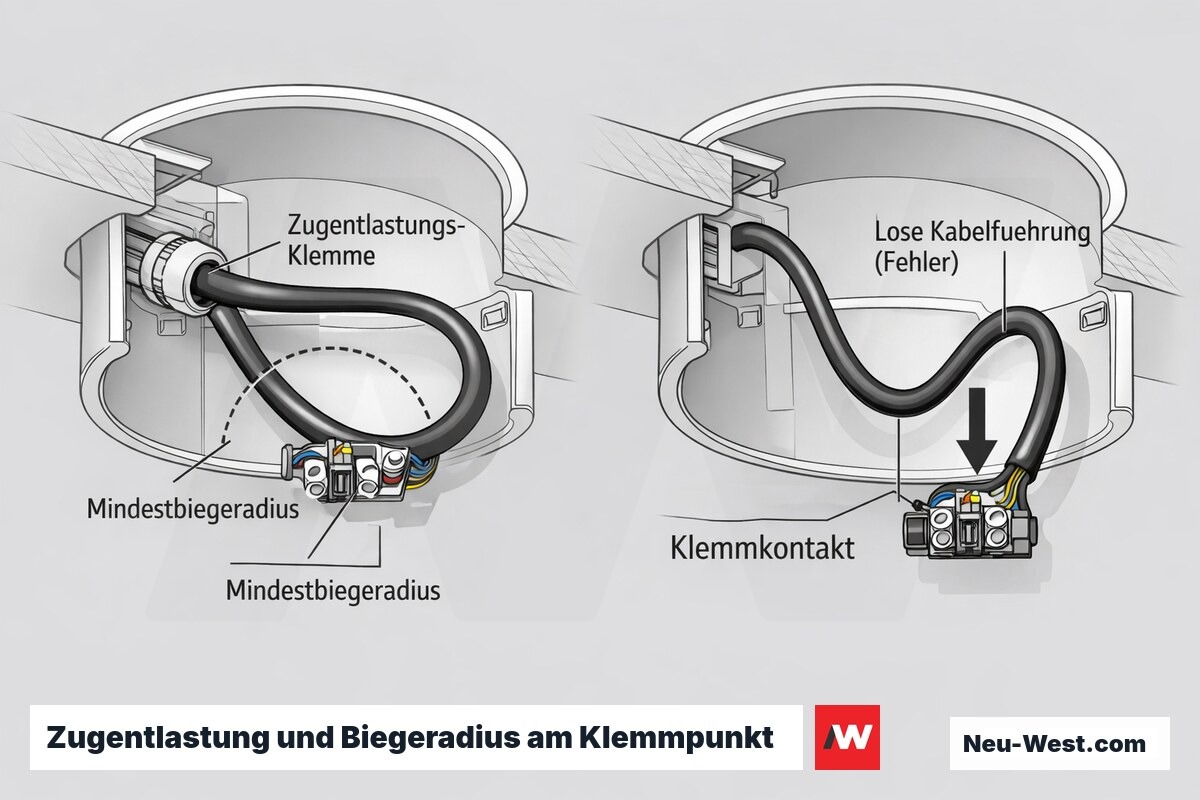

Unterschätzt wird häufig das Zugentlastungs-Problem: Ein lose im Gehäuse hängendes Kabel ohne Zugentlastung kann bei Temperaturbewegungen im Deckensystem den Klemmkontakt lockern — ein intermittierender Fehler, der schwer zu orten ist. Korrekte Zugentlastung und Mindestbiegeradius (4–6× Kabelaußendurchmesser) sind Pflicht bei der Erstinstallation und werden beim späteren Leuchtmittelwechsel häufig versehentlich beschädigt.
Wichtige Begriffe rund um Einbaustrahler einbauen
DALI-2 (IEC 62386)
THD (Total Harmonic Distortion)
MacAdam-Ellipsen / SDCM
IC-rated (Insulation Contact)
Ra / CRI (Color Rendering Index)
Junctiontemperatur (Tj)
L70B50
n₅₀-Wert
Bei LED-Umrüstungen in Bestandsgebäuden sollte der Neutralleiterquerschnitt immer nachberechnet werden — die ursprüngliche Auslegung für Glühlampen kennt keine Oberschwingungen. Ein überlasteter Neutralleiter wird nicht durch die Außenleiter-Vorsicherung geschützt und kann zur Brandursache werden, ohne dass eine Sicherung auslöst.
Planungshinweis aus der Elektroinstallationspraxis — Bestandssanierung mit LED-Downlights
