Ringdrainage & Drainage verlegen lassen – Fachbetrieb Berlin
Stauendes Schichtenwasser an der Kelleraußenwand ist die häufigste Ursache für Feuchteschäden im Gebäudebestand – und lässt sich durch eine normgerecht ausgelegte Ringdrainage dauerhaft beherrschen. Entscheidend ist die Abstimmung zwischen Bodendurchlässigkeit (kf-Wert), Gründungstiefe und Vorflut: Nur wer diese drei Parameter kennt, dimensioniert wirklich richtig.
Die DIN 4095 Dränung zum Schutz baulicher Anlagen legt Mindestgefälle, Rohrquerschnitte, Filteraufbau und Schachtabstände verbindlich fest. Abweichungen – fehlendes Filtervlies, zu geringes Längsgefälle oder falsches Filterkorn – sind die Hauptursachen für Kolmation und vorzeitigen Systemausfall.
Was umfasst das Verlegen einer Ringdrainage?
- Bodengutachten-Auswertung & kf-Wert-Einordnung: Festlegung ob Drainage nach DIN 4095 oder ergänzende Abdichtung nach DIN 18533 erforderlich
- Erdaushub & Gradierung der Dränsohle mit Mindestgefälle 0,5 % (angestrebt 1–2 %)
- Verlegung Filterkies-Bett DN 16/32 + Dränrohr DN 100–200 mit Filtervlies-Umhüllung (Geotextil, Porenöffnungsweite O90 auf Bodenkörnung abgestimmt)
- Anschluss an Revisionsschächte an allen Richtungsänderungen ≥ 45° und max. alle 50 m auf Geraden
- Vorflutanschluss: Kanalanschluss gravitativ, Versickerungsrigole nach DIN 1986-100 oder Pumpenschacht mit Rückstausicherung
- Dokumentation & Bestandsplan als Übergabe-Unterlagen (Pflichtinhalt nach DIN 4095)
Bei Bestandsgebäuden wird die vorhandene Drainage zunächst per TV-Inspektion (Kanalspiegelung) auf Kolmation, Wurzeleinwuchs und Rissbilder geprüft – oft genügt eine Hochdruckreinigung mit Filtervlies-Erneuerung statt vollständiger Neulage.

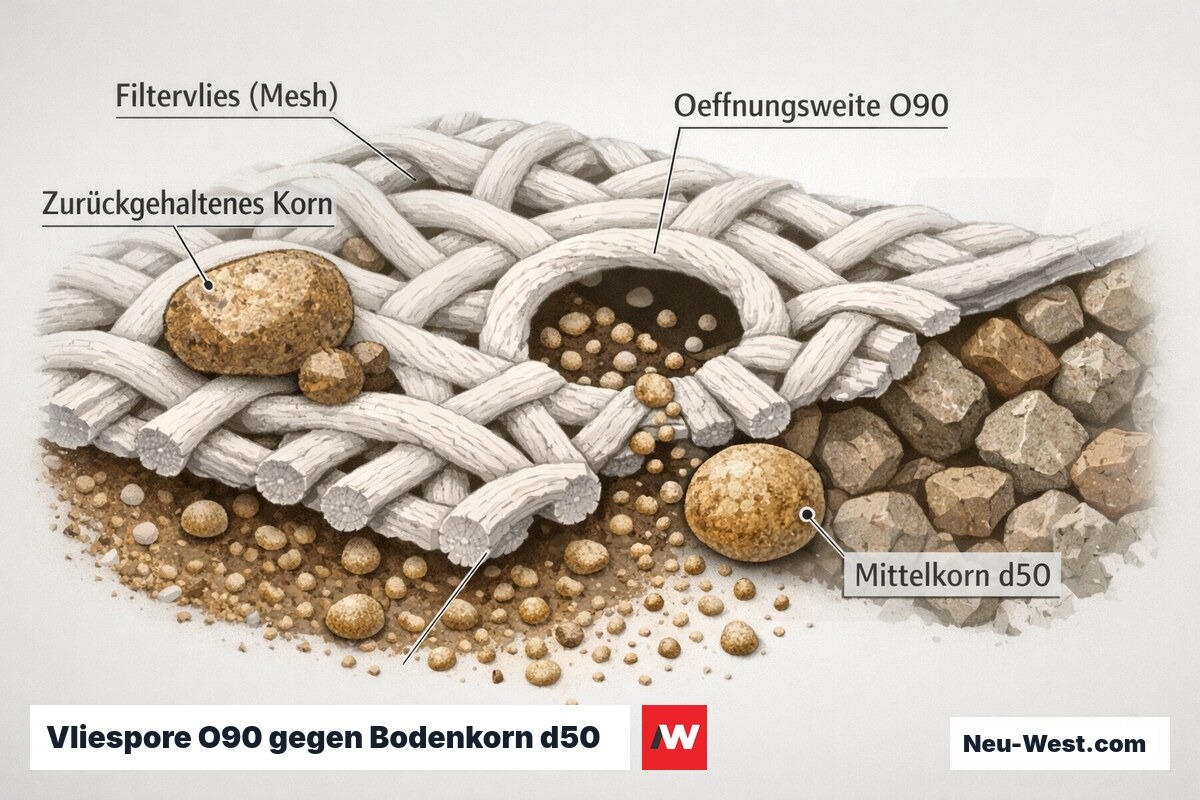

Filtervlies: Warum die Öffnungsweite über Systemversagen entscheidet
Das Filtervlies trennt den anstehenden Boden vom Filterkies — und seine charakteristische Öffnungsweite O90 (nach EN ISO 12956) ist der kritischste Einzelparameter im Drainage-System. Ist O90 zu groß, wandern Feinpartikel aus dem Bodengerüst in den Kies: Suffosion mit Setzungsrisiko. Ist O90 zu klein, verstopft das Vlies innerhalb weniger Jahre durch eingeschwemmte Schluffkörner — Kolmation.
DIN 4095 verlangt, die Vliesauswahl anhand der Korngrößenverteilung des anstehenden Bodens zu treffen — konkret über das Verhältnis O90 zu d50 (mittlerer Korndurchmesser). Bei Feinsand (d50 ≈ 0,15 mm) gilt als Richtwert O90 ≤ 0,20 mm; bei Mittelsand verschiebt sich der Wert auf ≤ 0,30–0,40 mm. Ohne Bodenanalyse ist jede Vlieswahl ein Zufallsprodukt.

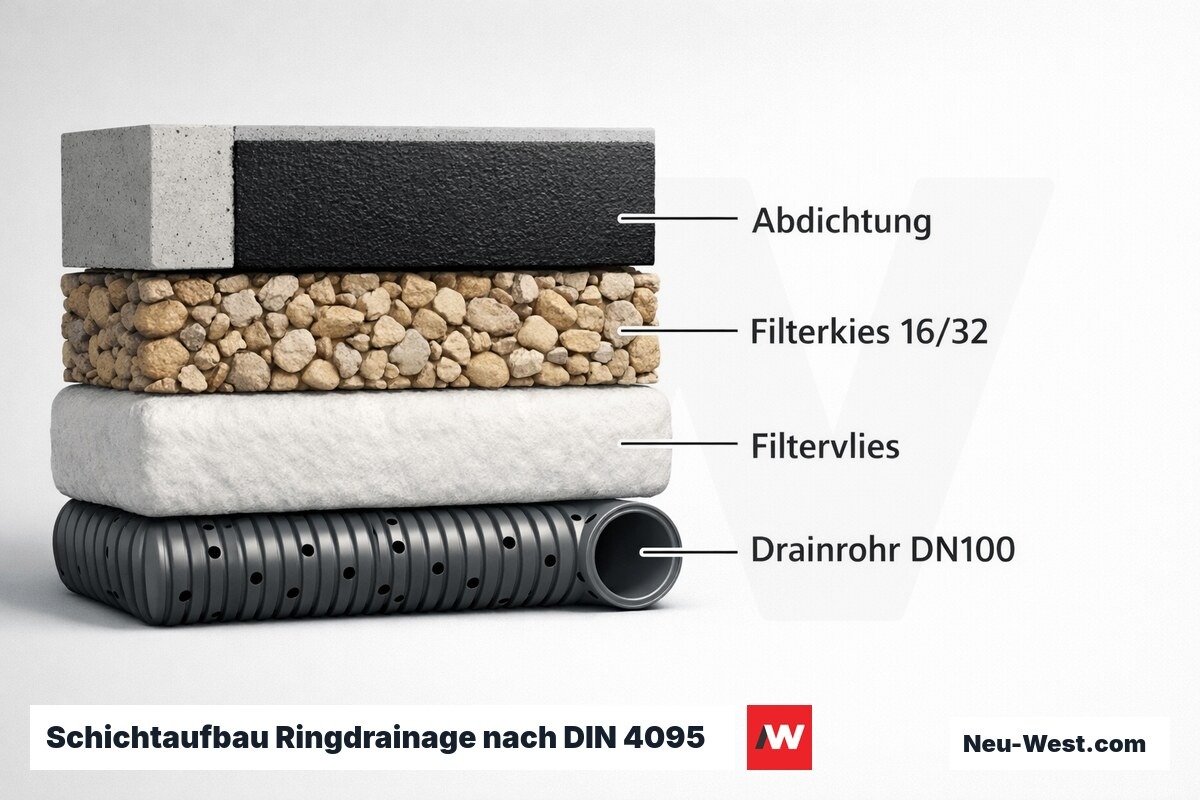

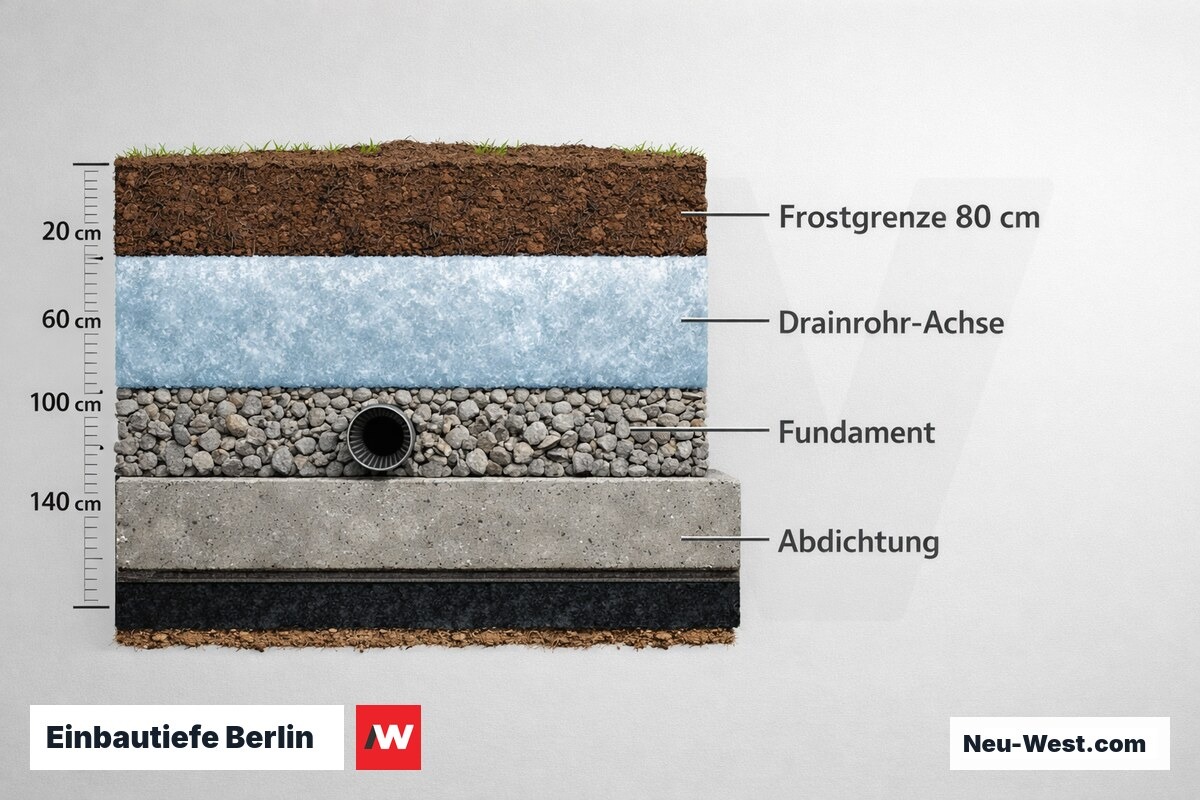

Querschnitt Ringdrainage — Schichtaufbau nach DIN 4095
DIN 4095: Was das Regelwerk tatsächlich vorschreibt
DIN 4095:1990 'Dränung zum Schutz baulicher Anlagen' ist das maßgebliche deutsche Regelwerk — bisher nicht durch eine EN ersetzt. Es setzt voraus, dass ein geotechnischer Bericht mit kf-Wert und Grundwasserganglinie vorliegt, und definiert für Ringdrainagen ein Mindestgefälle von 5 ‰, einen Mindestnennweite DN 100 sowie einen maximalen Kontrollschachtabstand von 50 m auf geraden Strecken.

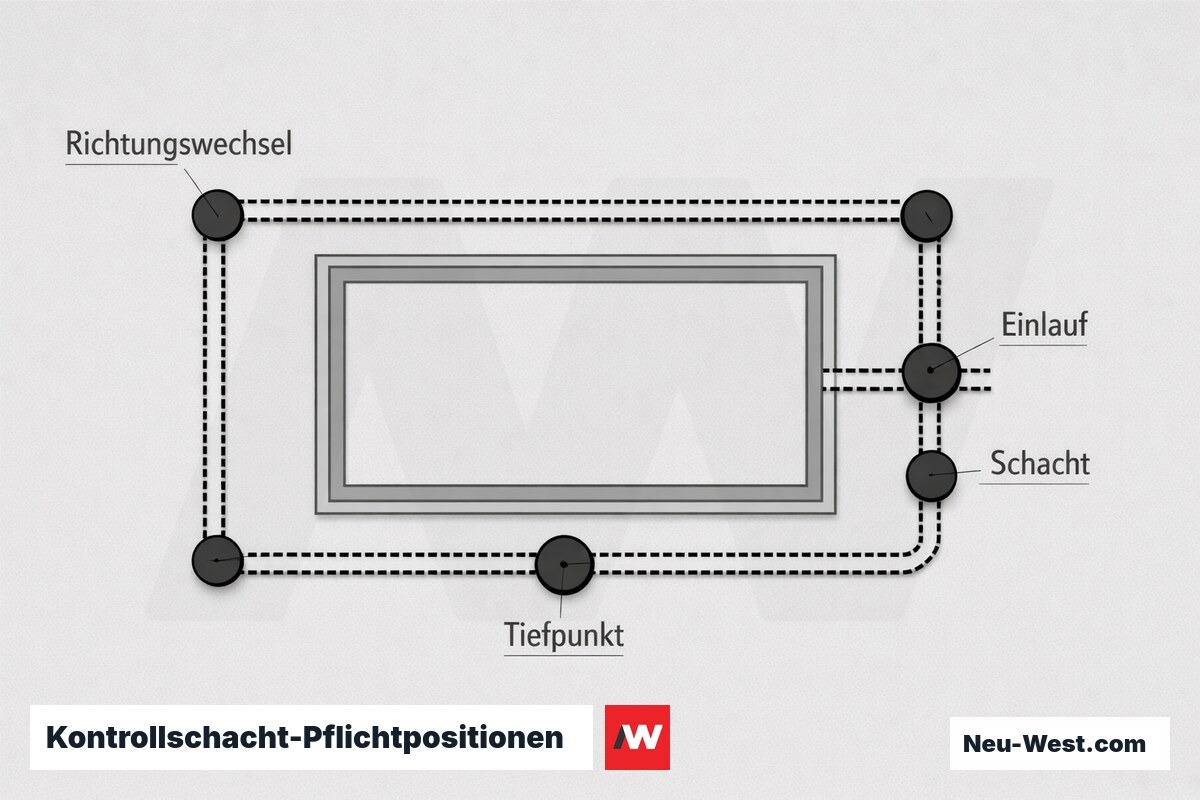

Was viele Planer übersehen: Die Norm verlangt bei jedem Richtungswechsel über 30° einen Kontrollschacht und unterscheidet systematisch zwischen Dränung bei nicht stauendem und bei aufstauendem Sickerwasser — mit unterschiedlichen Speicher- und Kapazitätsanforderungen je Lastfall. Außerdem schreibt DIN 4095 einen Lageplan mit Einmessungen als Bestandsdokument vor — ein Dokument, das im Sanierungsfall nach 20 Jahren Gold wert ist, in der Praxis aber häufig fehlt.

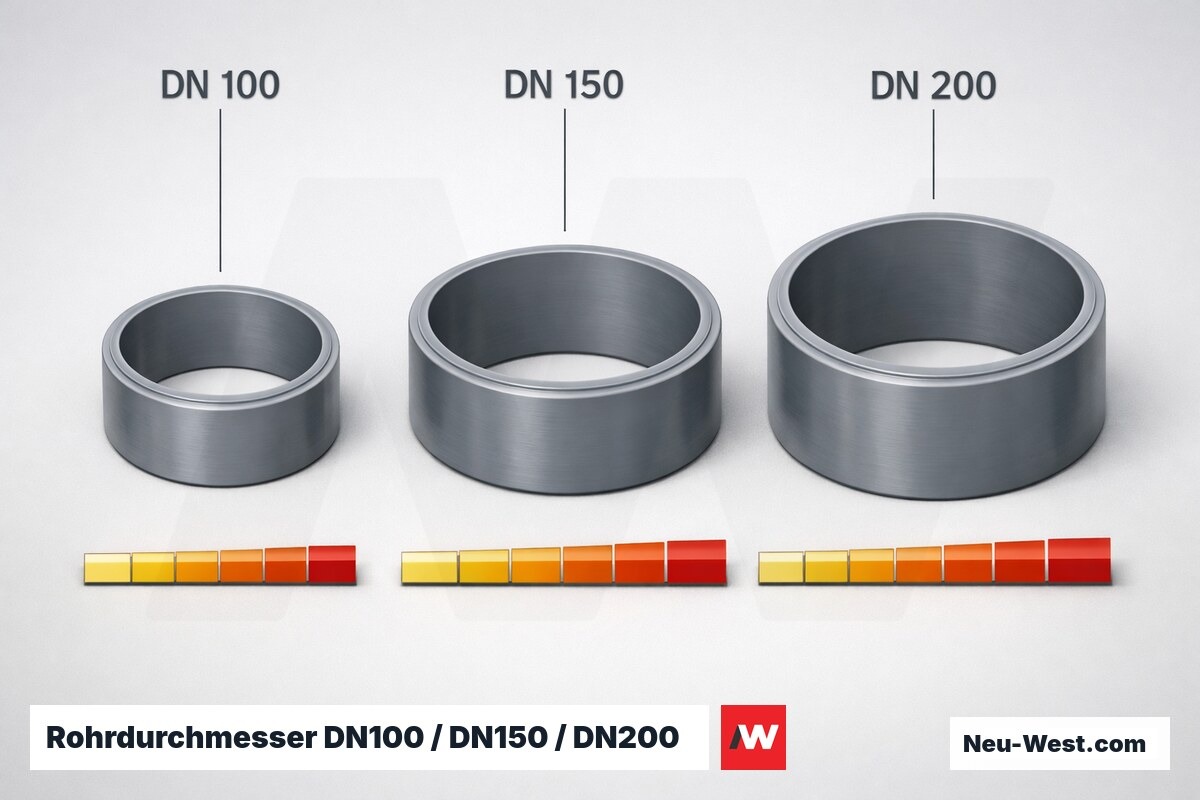

Drainrohr-Dimensionierung & Kostenschätzung Ringdrainage
Grundlage: Berliner Bemessungsregen r15 = 127 l/(s·ha) nach DWA-A 138. Die Einzugsfläche bestimmt den hydraulisch erforderlichen Rohrdurchmesser — für Einfamilienhäuser ist DN 100 mit Gefälle ≥ 5 ‰ in der Regel ausreichend. Drainlänge = Hausumfang + Querdrains; Faustformel ca. 0,45 lfm Drainrohr je m² Grundfläche.
Unverbindlicher Richtwert – der genaue Preis hängt von Untergrund, Aufwand und Ausführung ab.
Technische Kennwerte Ringdrainage
| Rohrnenndurchmesser (Minimum) | DN 100 |
|---|---|
| Mindestgefälle | 5 ‰ (0,5 %) |
| Empfohlenes Gefälle (Praxis) | 10–20 ‰ (1–2 %) |
| Max. Kontrollschachtabstand (gerade Strecke) | 50 m |
| Kontrollschacht bei Richtungswechsel | Pflicht ab > 30° Richtungsänderung |
| Filterkies-Körnung | 8/16 mm oder 16/32 mm |
| kf-Wert Filterkies (Mindest) | > 5 × 10⁻³ m/s |
| Kiesüberdeckung über Rohrscheitel | ≥ 30 cm |
| Vlies-Öffnungsweite O90 (Feinsand) | ≤ 0,20 mm |
| Rohrsohle gegenüber UK Fundament | Höhengleich bis 10 cm darunter |

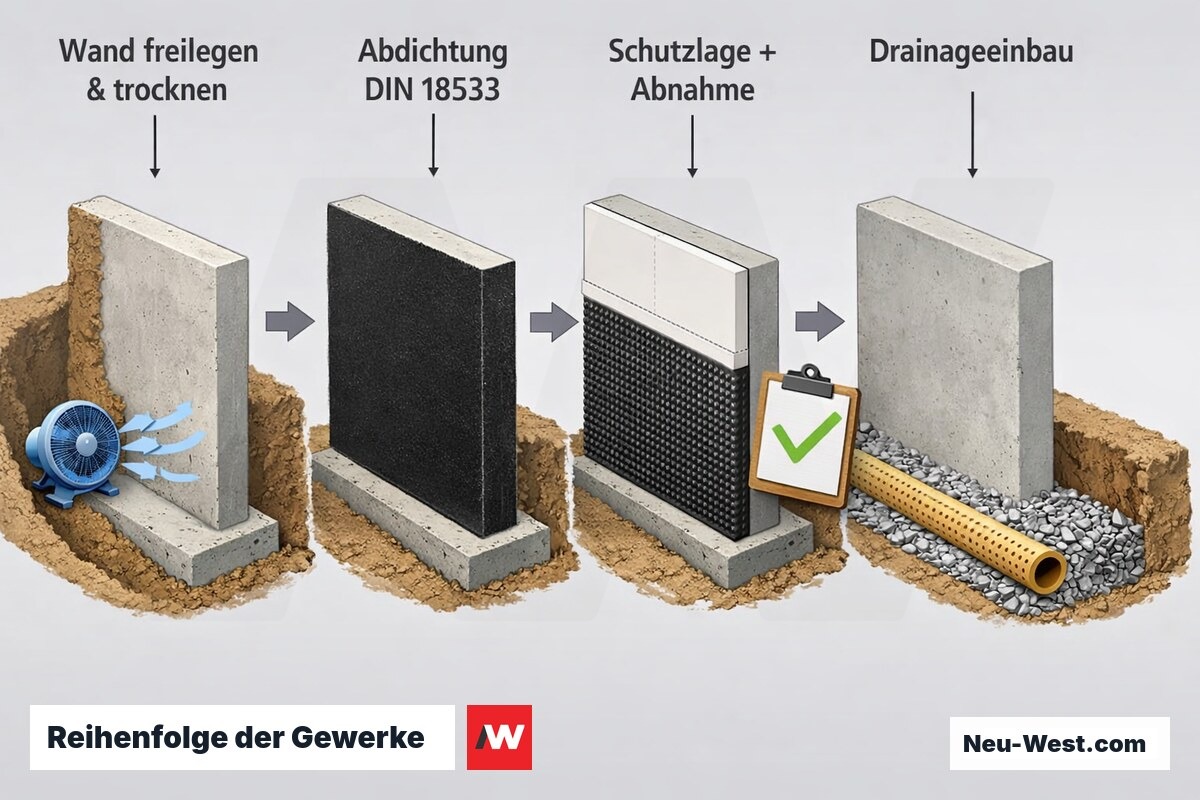

Gewerke-Koordination: Drainage vor oder nach der Außenabdichtung?
Die Frage klingt trivial, ist in der Praxis aber eine der häufigsten Fehlerquellen bei Kellersanierungen: Die Außenabdichtung muss immer vor der Drainage eingebaut werden. Wird die Reihenfolge umgekehrt, liegt die Kellerwand beim Abdichtungsauftrag bereits im Kiesbett — Sauberkeit und Haftbedingungen für Bitumenbahnen oder mineralische Dichtschlämmen sind dann kaum noch normgerecht herzustellen.
Praktisch bedeutet das: Freilegen und Trocknen der Wand, dann Abdichtung nach DIN 18533, dann Schutzlage (z.B. Perimeterdämmung oder Noppenfolie als mechanischer Schutz), dann erst Drainageeinbau. Der koordinierende Bauleiter muss die Abnahme der Abdichtung vor Drainage-Start dokumentieren — fehlt dieses Protokoll, lässt sich die Haftungsfrage bei späteren Feuchteeinbrüchen nicht klären.

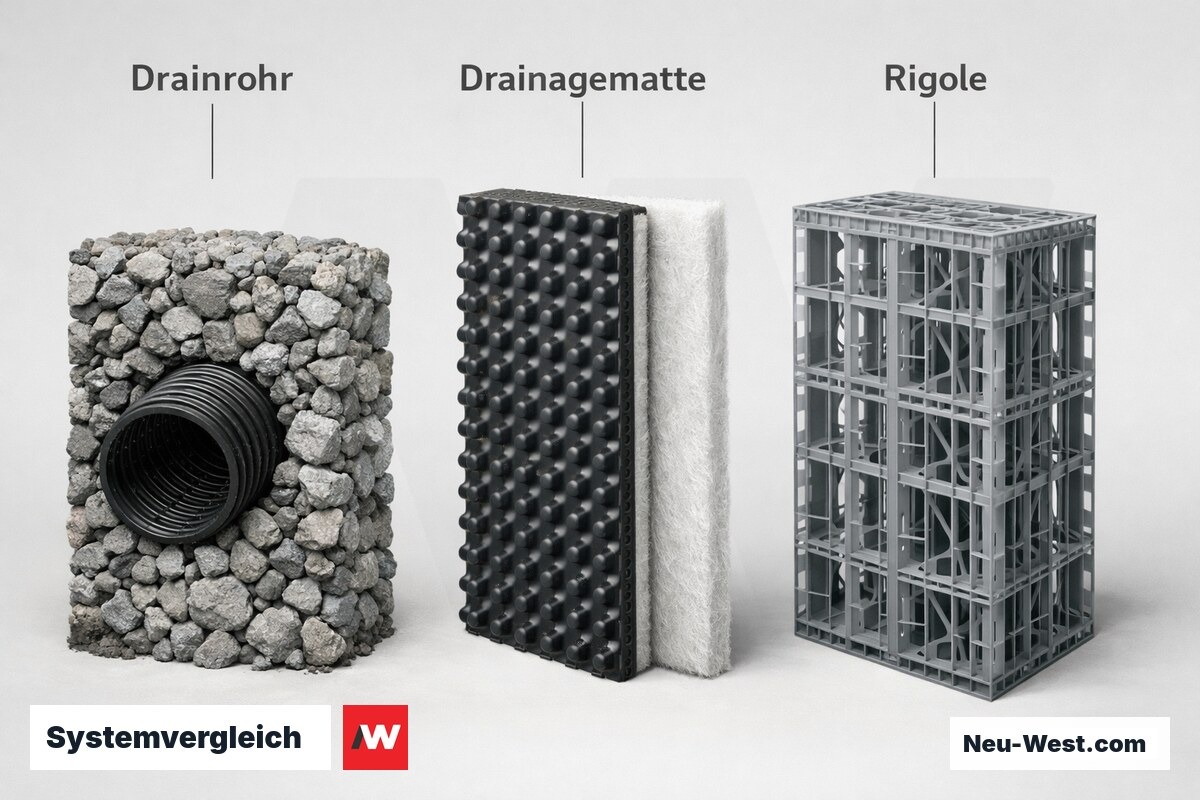

Drainagetypen im Vergleich
| Kriterium | Ringdrainage (DIN 4095) | Flächendrainage | Dränmatte (Noppenbahn) |
|---|---|---|---|
| Anwendungsbereich | Perimeter um Kellerwand | Unter Bodenplatte | Wandbereich, beengte Verhältnisse |
| Kiesschüttung erforderlich | Ja, 8/16 mm | Ja, 8/16 mm | Nein (Matte ersetzt Kiesfunktion) |
| Einbautiefe / Schachtung | Bis UK Fundament, Graben | Vollfl. unter Bodenplatte | Gering, kein Kiesgraben |
| Langzeit-Inspektion | Kamerabefahrung möglich | Kaum zugänglich | Nicht zugänglich |
| Wirksamkeit bei W4 (drückendes Wasser) | Ungeeignet als Alleinlösung | Ungeeignet als Alleinlösung | Nur Druckausgleich, ergänzend |
| Normreferenz | DIN 4095 | DIN 4095 | Herstellerspezifisch, kein DIN-Volldokument |
Kolmation: Ursachen, Erkennung und Prävention
Kolmation bezeichnet die Verstopfung des Drainage-Systems und tritt in drei Varianten auf: physikalisch (Feinpartikel aus dem Boden lagern sich im Vlies ab), biologisch (Biofilme und Wurzeleinwuchs durch Gräser oder Gehölze dichten das Rohr ab) und chemisch (Kalkausfällungen bei karbonathärtereichem Grundwasser). Berlins Grundwasser liegt mit Gesamthärten von 15–22 °dH deutlich im harten Bereich — chemische Kolmation ist hier kein Randfall.
Erkennung: abnehmende Abflussmengen am Vorfluter oder — belastbarer — die TV-Kamerainspektion der Drainrohre. Vorbeugend wirken korrekte O90-Auswahl des Vlieses, Einhaltung der Filterkies-Körnungsgrenzen und ein Wartungsintervall von 15–20 Jahren mit Hochdruckspülung. Drainage-Systeme ohne Kontrollschächte sind de facto nicht wartbar — eine Fehlinvestition.
Drainage-Systemfinder: Welche Lösung passt?
Welche Situation beschreibt Ihr Bauvorhaben am besten?
Einbauablauf Ringdrainage — Schritt für Schritt
Voruntersuchung und Planung
Bodengutachten einholen: kf-Wert, Korngrößenanalyse, Grundwasserganglinie. Ohne diese Daten ist nach DIN 4095 kein normgerechtes Drainagekonzept möglich.
Einleiterlaubnis beantragen
Wasserrechtliche Genehmigung für Einleitung in Regenwasserkanal (Berlin: BWB/Bezirksamt) oder Versickerungsnachweis nach DIN EN ISO 22282. Bearbeitungszeit 4–10 Wochen frühzeitig einplanen.
Erdarbeiten und Freilegen
Kellerwand bis UK Fundament freilegen. Im Grenzbereich zu Nachbargebäuden, Bäumen (Wurzelschutzzone) oder Versorgungsleitungen: Handschachtung. Bodenabtrag dokumentieren und fachgerecht entsorgen.
Außenabdichtung herstellen — vor Drainageeinbau
Wand reinigen, grundieren, Abdichtung nach DIN 18533 aufbringen. Schutzlage (Perimeterdämmung oder Noppenfolie) als mechanischen Schutz vor Kiesdruckpunkten aufbringen. Abnahme dokumentieren.
Kiesunterbettung und Filtervlies einbringen
Vlies allseitig ausrollen (Grabenbreite plus seitlichen Überschlag). Kiesunterbettung 4/8 mm, 10 cm stark, auf Gefälle abziehen und mit Laser kontrollieren.
Drainagerohr verlegen und Schächte setzen
Drainrohr DN 100 mit Gefälle ≥ 5 ‰ verlegen, kontinuierlich mit Laserwasserwage prüfen. Kontrollschächte DN 315/400 an allen Ecken und — empfohlen — alle 10–15 m (Norm erlaubt bis 50 m) setzen.
Kiesschüttung und Vlies schließen
Filterkies 8/16 mm mindestens 30 cm über Rohrscheitel schütten. Vlies oben überlappend zwicken — kein Erdkontakt zwischen Kies und anstehendem Boden. Kiesvolumen dokumentieren.
Prüfung, Anschluss und Rückverfüllung
TV-Kamerabefahrung oder Durchflusstest, Anschluss an Vorfluter herstellen, Rückstauverschluss einbauen. Lageplan mit eingemessenen Schachtpositionen erstellen. Rückverfüllung lagenweise (≤ 30 cm) verdichten.

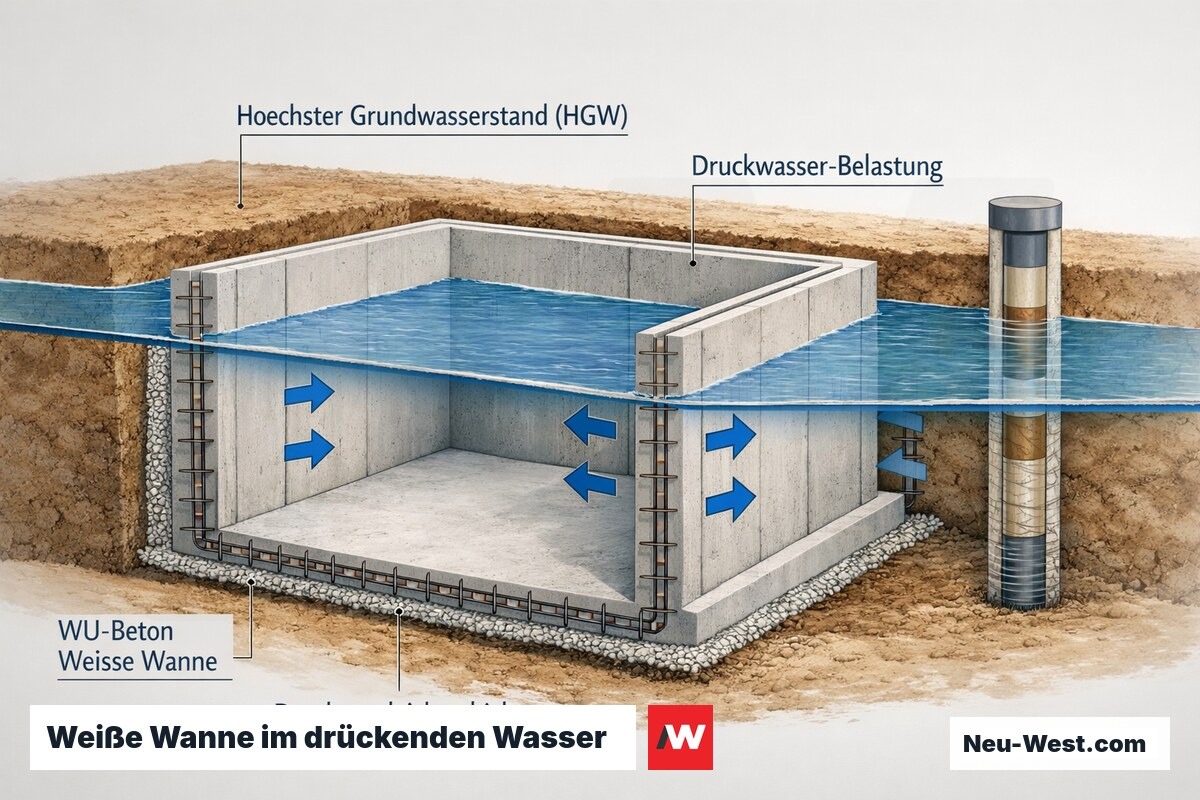

Drückendes Wasser: Wann Drainage die falsche Lösung ist
DIN 18533 'Abdichtung von erdberührten Bauteilen' unterscheidet vier Lastfallgruppen: W1 (Bodenfeuchte), W2 (nicht stauendes Sickerwasser), W3 (aufstauendes Sickerwasser) und W4 (drückendes Grundwasser). Eine Ringdrainage überführt W2/W3 in W1 — sie reduziert hydraulischen Druck auf die Abdichtung. Bei W4 wirkt sie nicht: Der hydrostatische Druck übersteigt die Drainagekapazität, das Wasser drückt unabhängig vom Abfluss gegen die Konstruktion.
In diesem Lastfall ist eine Weiße Wanne (WU-Beton nach DIN EN 206 / DIN 1045) oder eine hochwertige Verbundabdichtung die Primärmaßnahme — Drainage kann ergänzend als Druckausgleichsschicht dienen, trägt aber nicht zur Wasserdichtigkeit bei. Die korrekte Lastfalleinordnung setzt den höchsten zu erwartenden Grundwasserstand (HGW) voraus — eine Information, die ausschließlich ein geotechnischer Bericht liefert.
Was kostet Drainage verlegen? Kosten Ringdrainage
Die Kosten für eine Ringdrainage werden maßgeblich von Schachtungstiefe, Bodenverhältnissen und Zugänglichkeit bestimmt. Folgende Einzelleistungen addieren sich zur Gesamtrechnung — Positionen wie Einleiterlaubnis und Bodengutachten fehlen in vielen Pauschalangeboten:
| Leistung | Preis-Spanne (Richtwert) |
|---|---|
| Erdarbeiten (Schachtung, Abtransport) | 80–180 EUR/lfm |
| Drainagerohr DN 100 liefern und verlegen | 8–18 EUR/lfm |
| Filterkies 8/16 mm inkl. Einbau | 25–55 EUR/lfm |
| Filtervlies (Geotextil) | 3–8 EUR/lfm |
| Kontrollschacht DN 315/400 (eingebaut) | 450–950 EUR/Stk. |
| Rückstauverschluss DN 100 (eingebaut) | 600–1.400 EUR |
| Anschluss Regenwasserkanal Berlin (pauschal) | 500–2.500 EUR |
| Bodengutachten (extern) | 800–2.500 EUR |
| Gesamtkosten Ringdrainage (inkl. Erdarbeiten) | 180–450 EUR/lfm |
| Typisches Einfamilienhaus (~40–50 lfm Perimeter) | 9.000–22.000 EUR |
Richtwerte für Berlin/Brandenburg, projektabhängig — kostenloses Festpreis-Angebot anfragen.
Vorfluter und Einleiterlaubnis: Der oft vergessene Behördenweg
Drainagewasser muss irgendwo hin — und diese Frage ist keine Bagatelle. In Berlin ist die Einleitung in den öffentlichen Regenwasserkanal der häufigste Weg; zuständig sind die Berliner Wasserbetriebe (BWB), formal beim jeweiligen Bezirksamt zu beantragen. Eine Einleitungserlaubnis nach WHG §8 ff. ist zwingend und wird nicht rückwirkend erteilt — eine ohne Genehmigung angeschlossene Drainage ist eine Ordnungswidrigkeit.
Alternative: Versickerung auf dem Grundstück (Rigole, Sickerschacht). Das setzt einen Nachweis der Bodendurchlässigkeit (Sickertest nach DIN EN ISO 22282) und eine wasserrechtliche Erlaubnis voraus. Bearbeitungszeiten von 4–10 Wochen sind realistisch — wer das bei Baubeginn vergisst, blockiert die Fertigstellung. Drainagewasser gilt als nicht verschmutztes Niederschlagswasser und darf nicht in den Schmutzwasserkanal eingeleitet werden.
Ohne Bodengutachten kein normgerechtes Drainagekonzept
kf-Wert, Korngrößenanalyse und Grundwasserganglinie sind nach DIN 4095 Planungsgrundlage — nicht optional. Ohne diese Daten lässt sich weder die richtige Vliesklasse noch die erforderliche Drainagekapazität bestimmen.
Kontrollschächte häufiger setzen als die Norm vorschreibt
DIN 4095 erlaubt Abstände bis 50 m — empfehlenswert sind 10–15 m. Das erleichtert die Kamerainspektion nach 15–20 Jahren erheblich und halbiert die Hochdruckspülstrecke bei Kolmation.
Lageplan mit Einmessungen: unverzichtbares Baubestandsdokument
Der Drainageverlauf muss nach DIN 4095 eingemessen und dokumentiert werden. Im Sanierungsfall nach Jahrzehnten ist dieser Plan das einzige Mittel, um Schächte und Leitungen zu orten — ohne ihn ist eine zerstörungsfreie Inspektion kaum möglich.
Was den Preis einer Ringdrainage wirklich bestimmt
Der Hauptkostentreiber ist nicht das Material, sondern die Erdarbeit: Je nach Kellertieflage und Bodenverhältnissen machen Schachtung, Abtransport und Rückverfüllung 55–70 % der Gesamtkosten aus. Erschwerend wirken: beengte Zufahrt (kein Baggerzugang → Handschachtung), Pflasterflächen oder Bäume im Wurzelschutzbereich, Leitungskreuzungen und Grundstücksgrenzen.

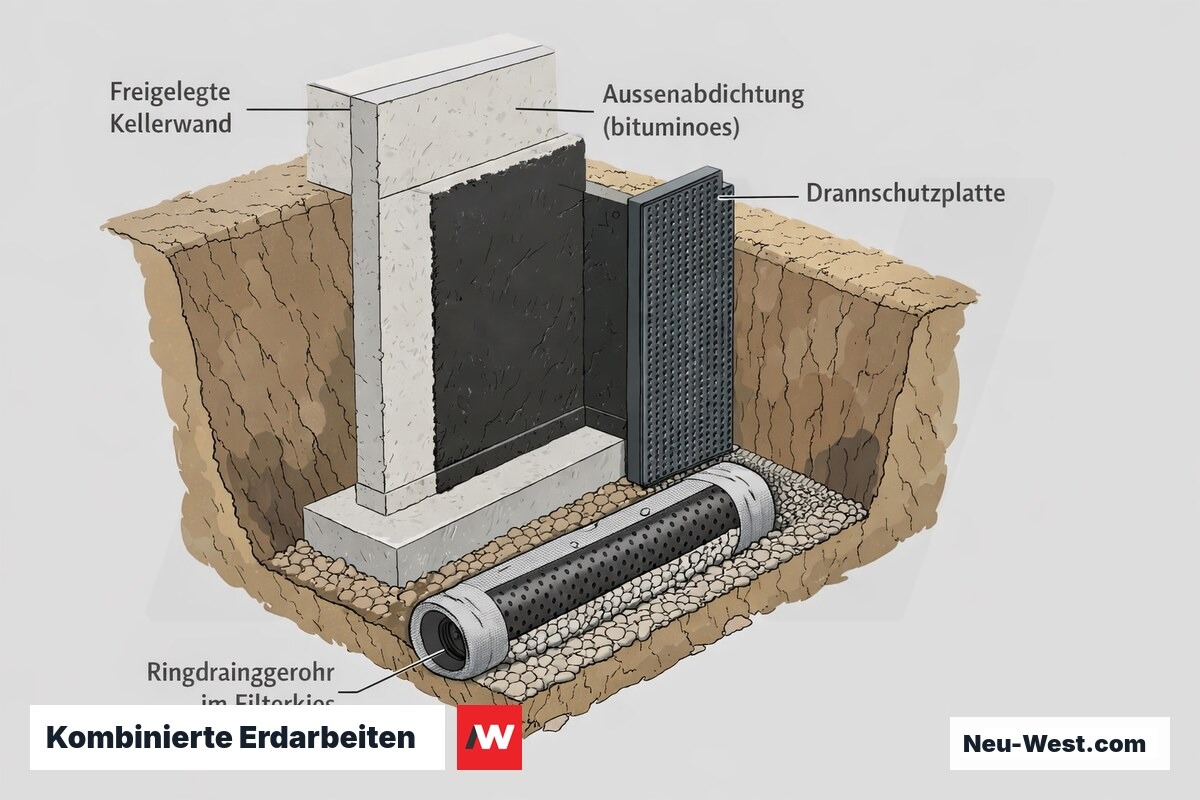

Ein entscheidender Kostenhebel, der im Angebot oft fehlt: Wer die Wand ohnehin freigräbt, sollte die Außenabdichtungssanierung parallel durchführen — doppelte Erdarbeiten zu vermeiden spart erfahrungsgemäß 40–60 % gegenüber zwei getrennten Maßnahmen. Bodengutachten, Einleitungserlaubnis und Bestandsdokumentation sind in Pauschalangeboten häufig nicht enthalten und sollten gesondert abgefragt werden.
Ringdrainage: Stärken und Grenzen
Vorteile
- Senkt Wasserdruck auf Außenabdichtung dauerhaft — verlängert deren Lebensdauer nachweislich
- Kamerainspektion und Hochdruckspülung über Kontrollschächte auch nach Jahrzehnten durchführbar
- Kombinierbar mit Schwarzer und Weißer Wanne als aufeinander abgestimmte Systemlösung
- Schützt bei W2/W3-Lastfall (nicht stauendes und aufstauendes Sickerwasser) ohne aufwändige WU-Konstruktion
Nachteile / Grenzen
- Vollständige Freilegung der Kellerwand bis UK Fundament erforderlich — Garten, Terrassen und Pflanzungen betroffen
- Einleitungserlaubnis und ggf. Versickerungsnachweis kosten 4–10 Wochen Planungsvorlauf
- Bei drückendem Wasser (W4 nach DIN 18533): keine wirksame Primärmaßnahme, WU-Konstruktion notwendig
- Kolmationsgefahr nach 20–30 Jahren ohne Wartung; fehlende Kontrollschächte machen System de facto unzugänglich

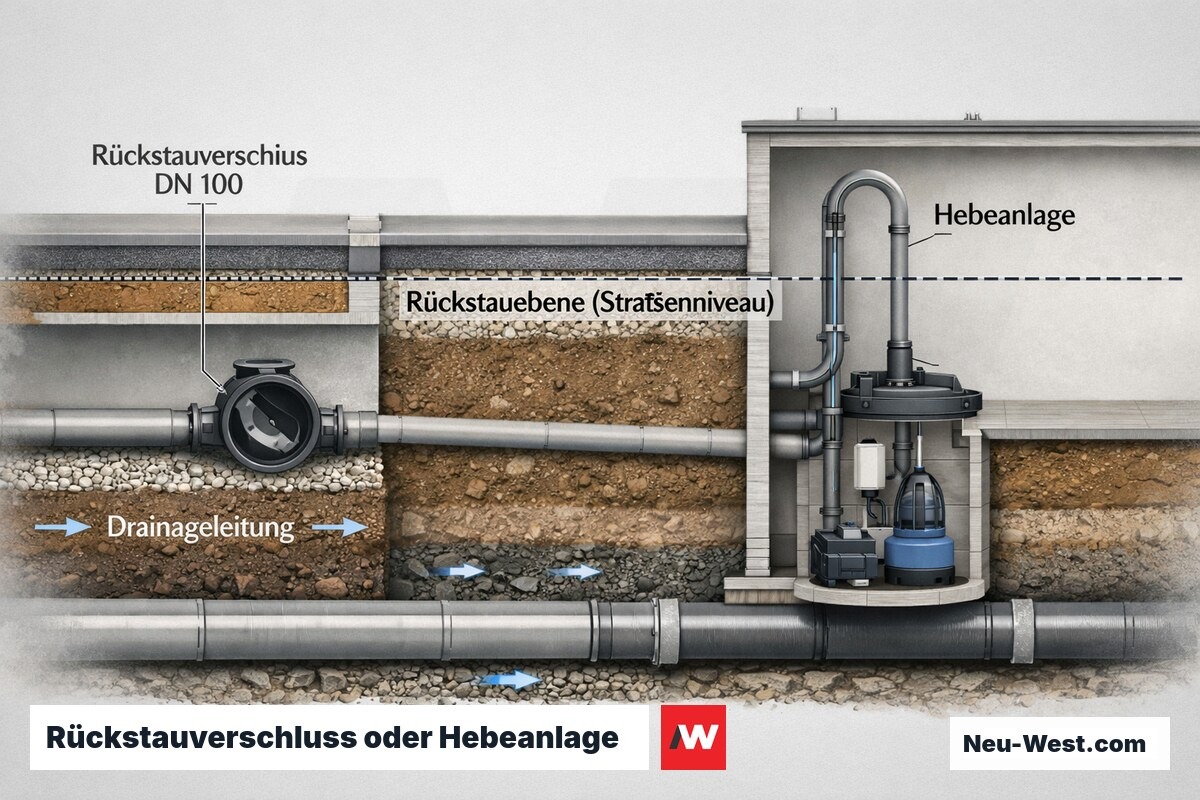

Rückstauschutz: Ab welcher Tiefe Pflicht — und wie korrekt einbauen
Liegt die Einleitstelle der Drainage unterhalb der Rückstauebene (in Berlin: Oberkante der angrenzenden öffentlichen Straße), ist ein Rückstauverschluss nach DIN EN 13564 in Verbindung mit DIN 1986-100 zwingend einzubauen. Andernfalls kann bei Starkregenereignissen oder Kanalüberlastung Abwasser in das Drainagesystem zurückgedrückt werden — mit entsprechendem Kellereinbruch.
Ein automatischer Rückstauverschluss DN 100 (Schwimmerklappe) ist die Standardlösung für geringe Tiefenunterschiede. Bei tiefen Kellern (> 3–4 m unter Straßenniveau) oder hohen Drainagemengen ist eine Hebeanlage nach DIN EN 12050-1 vorzuziehen: Sie pumpt aktiv ab, während der Rückstauverschluss bei Rückstau die gesamte Drainage sperrt — und der Keller weiter ansteigendes Grundwasser aufnimmt, ohne es loswerden zu können.
Wichtige Begriffe rund um Drainage verlegen
Kolmation
Suffosion
Vorfluter
kf-Wert
O90-Wert
Rückstauebene
Perimeterdrainage
WU-Beton / Weiße Wanne
Drainage ist keine Abdichtung — sie ist eine Druckentlastungsmaßnahme. Wer sie als Ersatz für eine mangelhafte Kellerabdichtung einsetzt, kauft Zeit, keine Lösung. Der Lastfall nach DIN 18533 muss zuerst klar sein, dann folgt das Konzept.
Planungsgrundsatz nach DIN 4095 und DIN 18533
