Gegensprechanlage & Klingelanlage einbauen lassen in Berlin
Ob 2-Draht-BUS-System, klassische 4-Draht-Verkabelung oder IP-basierte Videosprechanlage mit Smartphone-Anbindung — die Systemwahl hängt von Gebäudetyp, vorhandener Infrastruktur und Funktionstiefe ab. Entscheidend ist die Planung: Bustopologie, Leitungsquerschnitte, Schutzklassen und ggf. Brandschutz-Schnittstellen müssen vor der Montage definiert sein.
In Berliner Bestandsbauten sind häufig J-Y(St)Y-Leerrohre aus den 1980er-Jahren vorhanden — diese lassen sich für 2-Draht-BUS-Systeme oft direkt nachnutzen und ersparen erhebliche Stemmarbeiten. Bei IP-Video-Anlagen entscheidet der PoE-Switch-Typ (IEEE 802.3af vs. 802.3at) über Versorgungsklasse und zulässige Kabellängen.
Was umfasst der Einbau einer Gegensprechanlage?

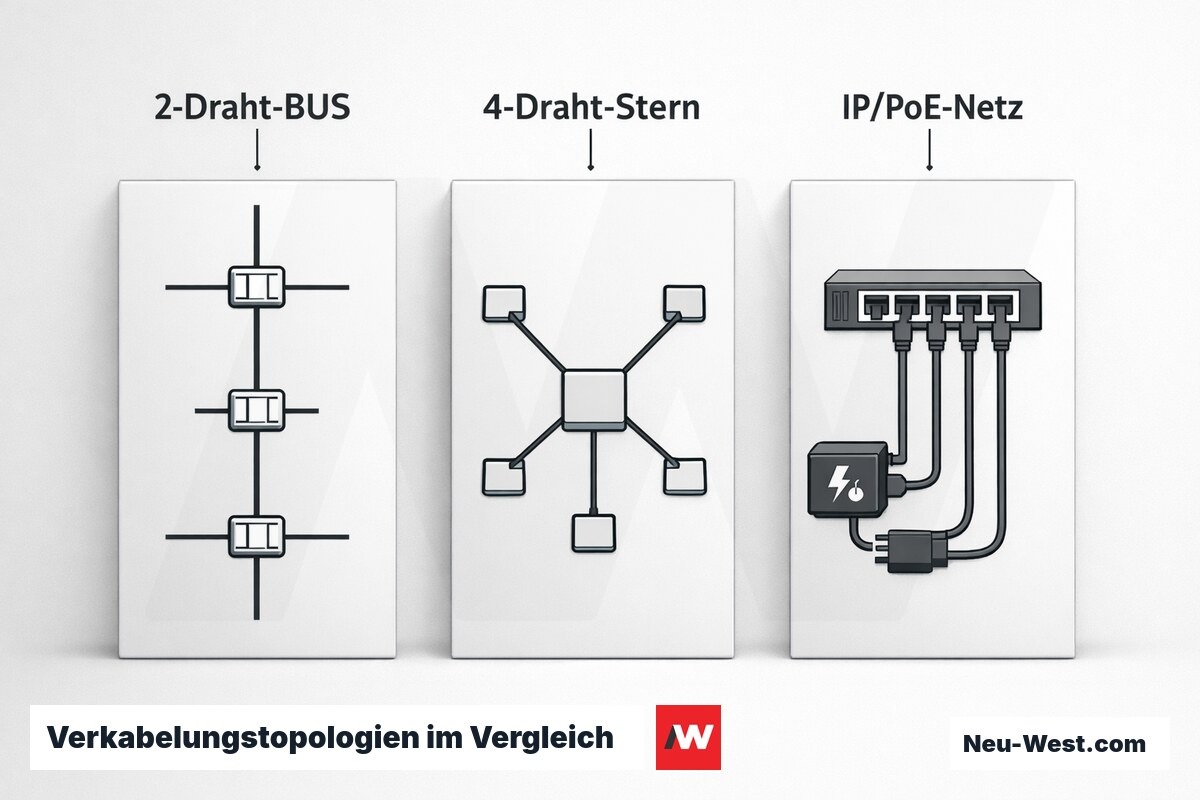

- Bestandsanalyse: Gebäudetyp, vorhandene Leitungswege, Systemauswahl (2-Draht-BUS / 4-Draht / IP/SIP)
- Planung: Teilnehmeranzahl, Bustopologie, Kabelquerschnitte, PoE-Klasse und Schutzklassen-Anforderungen
- Kabelverlegung nach DIN VDE 0100-520: Mindestabstände zu 230-V-Leitungen (≥ 100 mm) oder Schirmung
- Montage Außenstation: Unterputz-Einbaudose, Witterungsschutz IP 44/54, Vandalismusschutz IK 07 oder IK 10
- Installation Innensprechstellen, Netzteile, Türöffner-Schnittstelle und ggf. Fail-Safe-Verdrahtung (BMZ)
- Inbetriebnahme: Systemparametrierung, Funktionsprüfung aller Teilnehmer und Kamerasignale, Nutzereinweisung
Die Ausführung umfasst Lieferung, Montage und vollständige Inbetriebnahme — von der Unterputzdose an der Außenstation bis zur parametrierten Inneneinheit. Bei Mehrfamilienhäusern erfolgt die Adressierung jeder Wohneinheit im BUS-System sowie die Funktionsprüfung aller Türöffner-Impulse und Videosignale.
2-Draht-BUS: Audio, Video und Strom auf einem Adernpaar
Das 2-Draht-BUS-Prinzip überträgt Rufton, Sprachkanal, Videosignal und Betriebsspannung (typisch 18–28 V DC) simultan über ein einziges Adernpaar — möglich durch digitale Zeitschlitz-Multiplexverfahren, die die einzelnen Hersteller proprietär implementieren (Siedle, Ritto, Comelit, Fermax u. a.). Adern müssen keine Schirmung tragen, solange die Leitungslänge unter dem herstellerspezifischen Maximum bleibt — in der Regel 100–200 m für passive Strecken ohne Leitungstreiber.

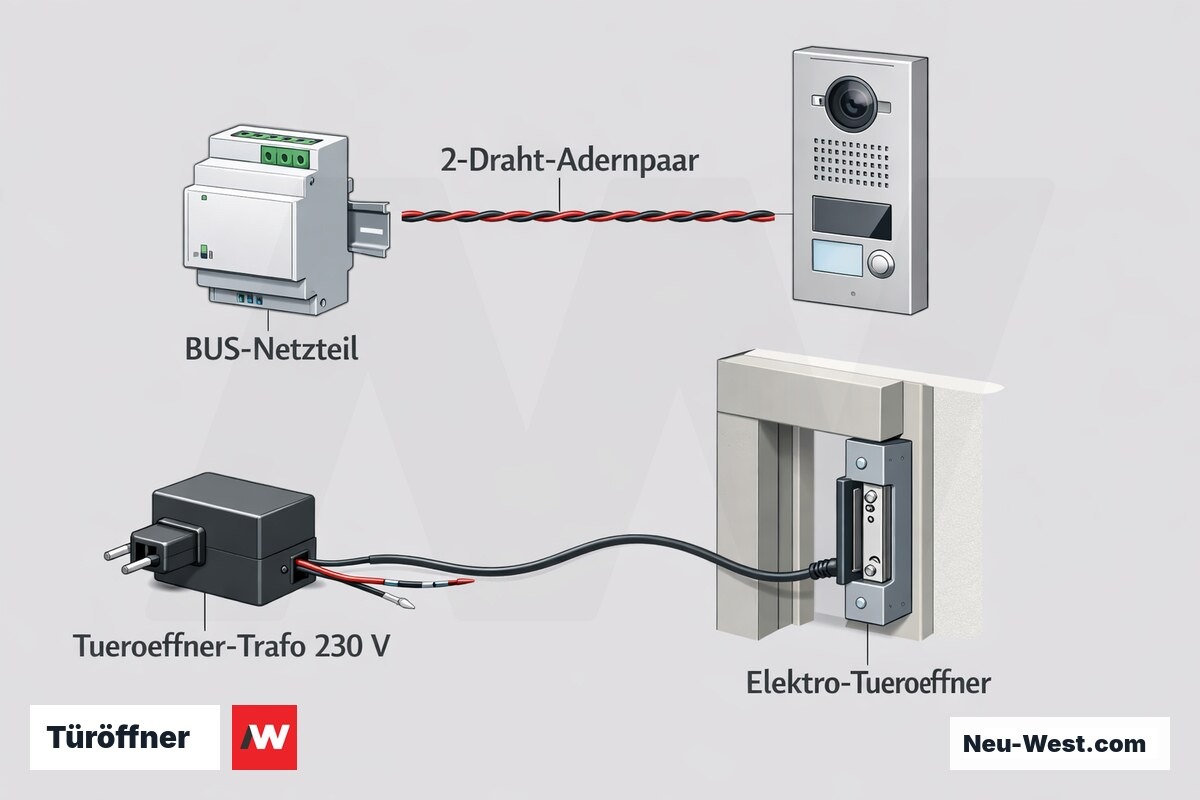

Ein häufig unterschätzter Aspekt: Der Türöffner wird zwar über das BUS-System gesteuert, aber sein Einschaltstrom von 2–6 A (50–200 ms) übersteigt die Dauerleistung des BUS-Netzteils. Separate 230-V-Zuleitung für den Türöffner ist daher in der Mehrzahl der Systeme Pflicht — wer das spart, provoziert einen BUS-Reset bei jedem Türöffnen.
IP-Gegensprechanlagen: SIP, PoE-Klassen und Netzwerkplanung
IP-basierte Anlagen registrieren die Außenstation als SIP-Endpunkt — entweder an einer lokalen IPBX (Asterisk, 3CX) oder an einem Hersteller-Cloud-Server. Entscheidend für die Planungstiefe: Verschlüsselung über TLS + SRTP ist bei hochwertigen Systemen Standard; ohne diese ist der Videostrom im LAN im Klartext lesbar — besonders im MFH-Netz mit gemeinsam genutztem Router ein reales Datenschutzproblem.
Für die PoE-Versorgung ist die Leistungsklasse ausschlaggebend: Einfache Audiostationen begnügen sich mit IEEE 802.3af Class 2 (6,49 W), während Außenstationen mit Kameraheizung (Betrieb bis −30 °C) und IR-Beleuchtung Class 3 (15,4 W) oder 802.3at Class 4 (30 W) benötigen. Ein zu schwacher Switch-Port führt zu Kamera-Neustarts im Winter — ein klassischer Fehler, der sich erst nach der ersten Kältewelle zeigt.
Für Mehrfamilienhäuser empfiehlt sich ein dediziertes VLAN für die Gegensprechanlage: Es isoliert den Videostrom von Bewohnernetzwerken und ermöglicht QoS-Priorisierung für ruckelfreie Übertragung. Ohne VLAN sehen technisch versierte Mieter potenziell den Kamerastream aller Nachbarn.
Systemvergleich: 2-Draht-BUS vs. IP/SIP vs. WLAN-Standalone
| Kriterium | 2-Draht-BUS | IP/SIP | WLAN-Standalone |
|---|---|---|---|
| Verkabelung | 1 Adernpaar J-Y(ST)Y 0,8 mm | Cat5e/Cat6 + ggf. Strom | Nur 230-V-Steckdose |
| Max. Innenstationen | 8–16 (systemabhängig) | Unbegrenzt (Netzwerk) | 1 (keine Kaskade) |
| Videoverschlüsselung | Proprietär/unverschlüsselt | TLS + SRTP konfigurierbar | Hersteller-Cloud (variiert) |
| Cloud-Abhängigkeit | Keine | Lokal oder Cloud wählbar | Meist Cloud-Pflicht |
| Smartphone-App | Via IP-Gateway nachrüstbar | Nativ (SIP-Client/App) | Nativ (Hersteller-App) |
| Smart-Home-Integration | Gateway erforderlich | ONVIF, SIP, Webhooks | Begrenzt, herstellergebunden |
| Typische Eignung | EFH/MFH Neubau & Sanierung | Gewerbe, großes MFH | EFH-Nachrüstung ohne Kabel |
Datenschutz: Was bei Videoklingeln und Gegensprechanlagen rechtlich gilt

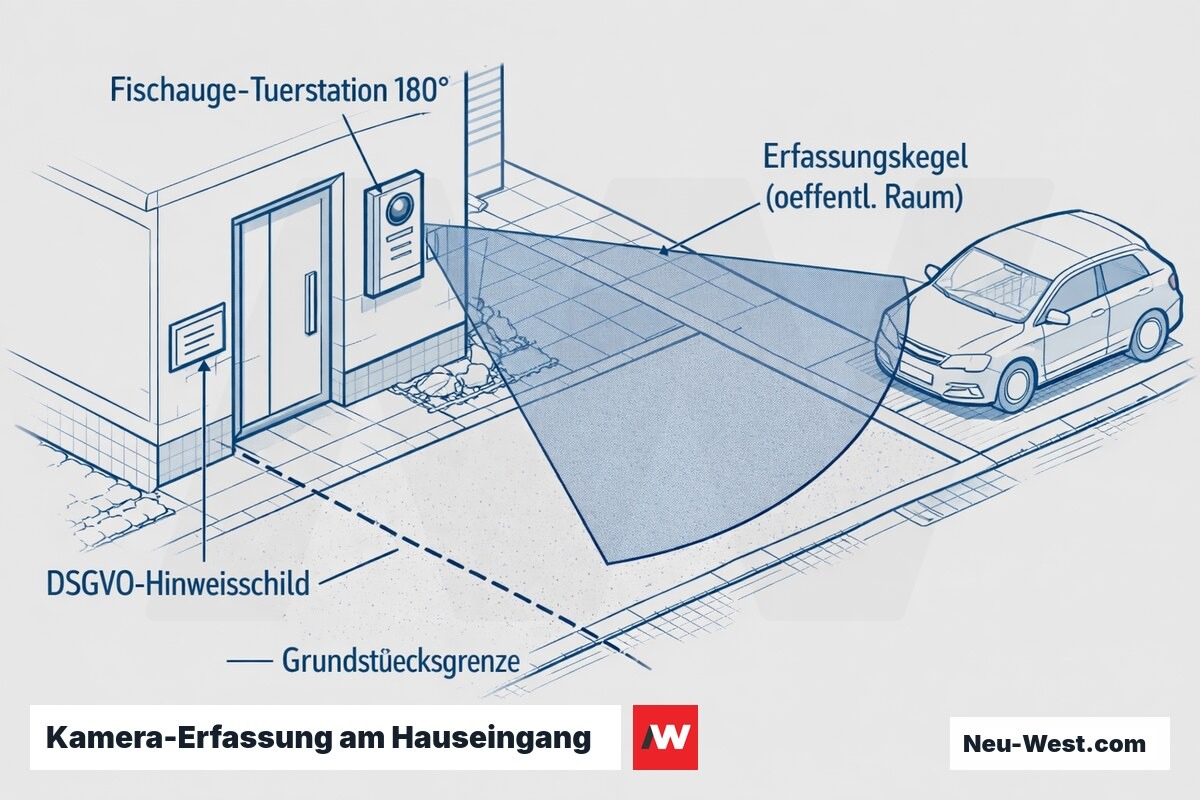

Sobald eine Videoklingel oder Außenkamera öffentlich zugängliche Flächen (Gehweg, Einfahrt, Treppenhaus) erfasst, liegt eine Verarbeitung personenbezogener Daten Dritter im Sinne der DSGVO vor. Für private Haushalte greift zwar das Haushaltsprivileg (Art. 2 Abs. 2 lit. c DSGVO), jedoch nur wenn die Aufnahme sich strikt auf das eigene Grundstück beschränkt — EuGH C-212/13 und BGH VI ZR 496/18 haben diese Grenze scharf gezogen.
Praktische Konsequenz für Weitwinkelkameras: 180°-Fischaugenobjektive erfassen ohne technische Einschränkung zwangsläufig öffentlichen Raum und sind damit datenschutzrechtlich problematisch. Im Mehrfamilienhaus gilt zusätzlich: Mieter haben ein Recht auf informationelle Selbstbestimmung im Eingangsbereich; ein Hinweisschild nach Art. 13 DSGVO (Verantwortlicher, Zweck, Speicherdauer) ist Pflicht — sein Fehlen berechtigt zu Abmahnungen.
Systemtypen: Welche Anlage passt zu welchem Gebäude?
Audio-Sprechanlage (2-Draht)
Klingel, Gegensprechfunktion und Türöffnersteuerung ohne Video. Geringster Installationsaufwand, ideal für EFH-Nachrüstung mit vorhandenem Klingelkabel. Keine datenschutzrechtliche Relevanz durch fehlende Kamera.
Analog-Video-BUS-Anlage
Video als CVBS-Signal (Composite, 480 TVL) über die BUS-Leitung. Weit verbreitet im MFH-Bestand, lange Systemlebensdauer, Ersatzteilverfügbarkeit über Jahrzehnte. Bildqualität begrenzt, kein HD, keine IP-Integration ohne Gateway.
IP/SIP-Videosprechanlage
Außenstation als SIP-Endpunkt; HD-Video (720p–2K); ONVIF-kompatible Kamera für NVR- und Smart-Home-Integration. PoE-Versorgung und Netzwerk-VLAN erforderlich. Zukunftssicher, aber höherer Planungsaufwand und Netzwerkkenntnisse nötig.
Hybrid-Gateway-System
Bewährte BUS-Innenstationen bleiben erhalten; ein IP-Gateway koppelt Smartphone-App und Smart-Home an den proprietären Bus. Wirtschaftliche Lösung für MFH-Bestand ohne Vollsanierung der Steigleitungen. Latenz und Zuverlässigkeit des Gateways kritisch prüfen.
Barrierefreie Gegensprechanlagen: DIN 18040 konkret umgesetzt
DIN 18040-1 (öffentliche Gebäude) und DIN 18040-2 (Wohngebäude) fordern für Gegensprechanlagen konkret: Bedienelemente mit Oberkante 85 cm über Fußboden, Tastenüberstand mindestens 1 mm für taktile Erkennbarkeit, Betätigungskraft maximal 5 N. Wohngebäude mit mehr als sechs Wohneinheiten unterliegen bei Neubau und wesentlichem Umbau nach den Landesbauordnungen der Barrierefreipflicht.
Für Menschen mit Hörbehinderung schreibt DIN 18040-2 eine visuelle Signalisierung vor: Die Innenstation muss einen Blitz-Empfänger ansteuern können oder selbst ein sichtbares Lichtsignal liefern. Der Ruftonlautstärke-Mindestwert der Innenstation liegt nach DIN 18040-2 bei ≥ 65 dB(A) — ein Wert, den günstige Kompaktstationen oft nicht erreichen und der im Datenblatt explizit zu prüfen ist.
Systemklassen-Finder: Welche Gegensprechanlage passt zu Ihrem Gebäude?
Welches Anforderungsprofil beschreibt Ihr Vorhaben am treffendsten?
Installationsablauf: Von der Bestandsaufnahme bis zur Abnahme
Bestandsaufnahme & Systemwahl
Leitungsweg, vorhandener Kabeltyp (NYM, J-Y(ST)Y, Koax), Unterputzdosen und Türöffner-Typ (Arbeitsstrom/Ruhestrom) aufnehmen. BUS-System, Hersteller und Schutzart-Anforderungen der Außenstation festlegen.
Kabelverlegung
2-Draht-BUS: J-Y(ST)Y 2×0,8 mm; IP: Cat6 S/FTP; zusätzlich 3×1,5 mm² NYM für 230-V-Türöffnerversorgung separat verlegen. Leerrohre Ø 25 mm für spätere Kabelzüge vorsehen.

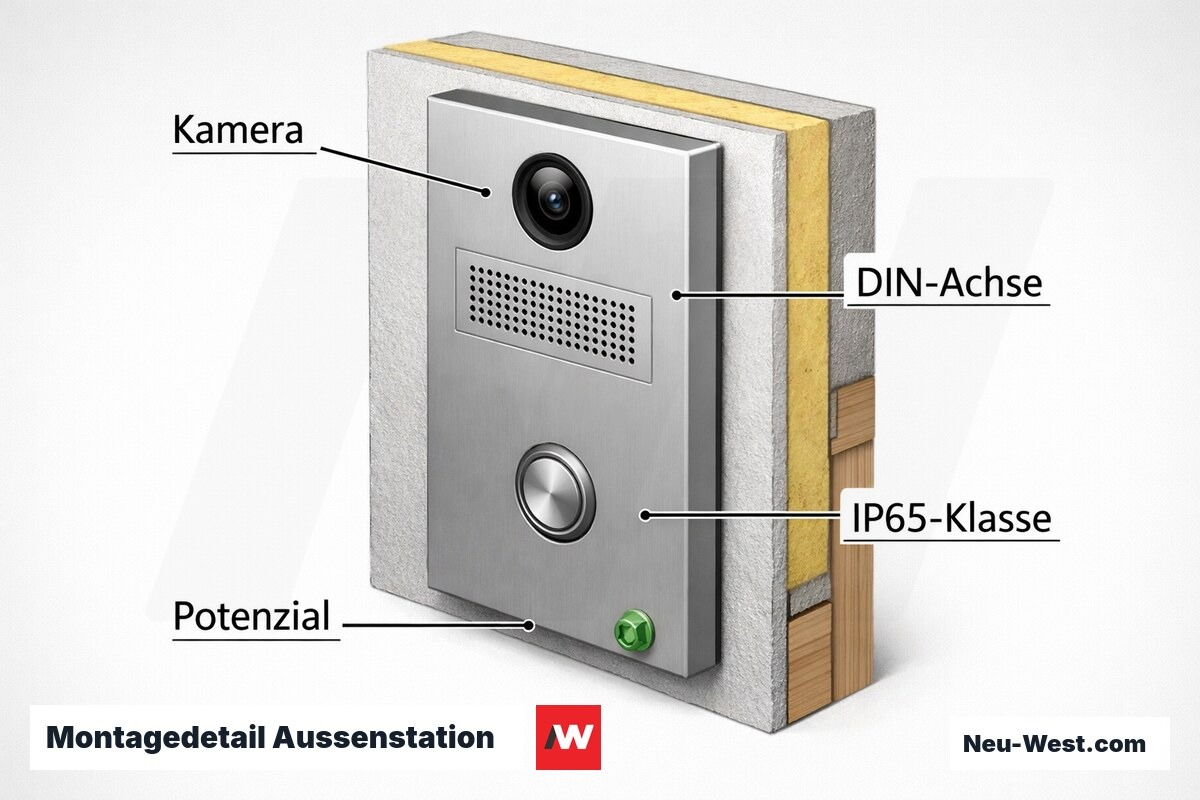

Außenstation montieren
Unterputz-Einbaurahmen in Mauerwerksnische setzen, Schutzart IP 54 mindestens sicherstellen. Kabeleinführungen mit geeigneter Dichtmasse vergießen; Überspannungsschutz (SPD, Kategorie D1) auf der BUS-Leitung direkt an der Gebäudeeinführung montieren.

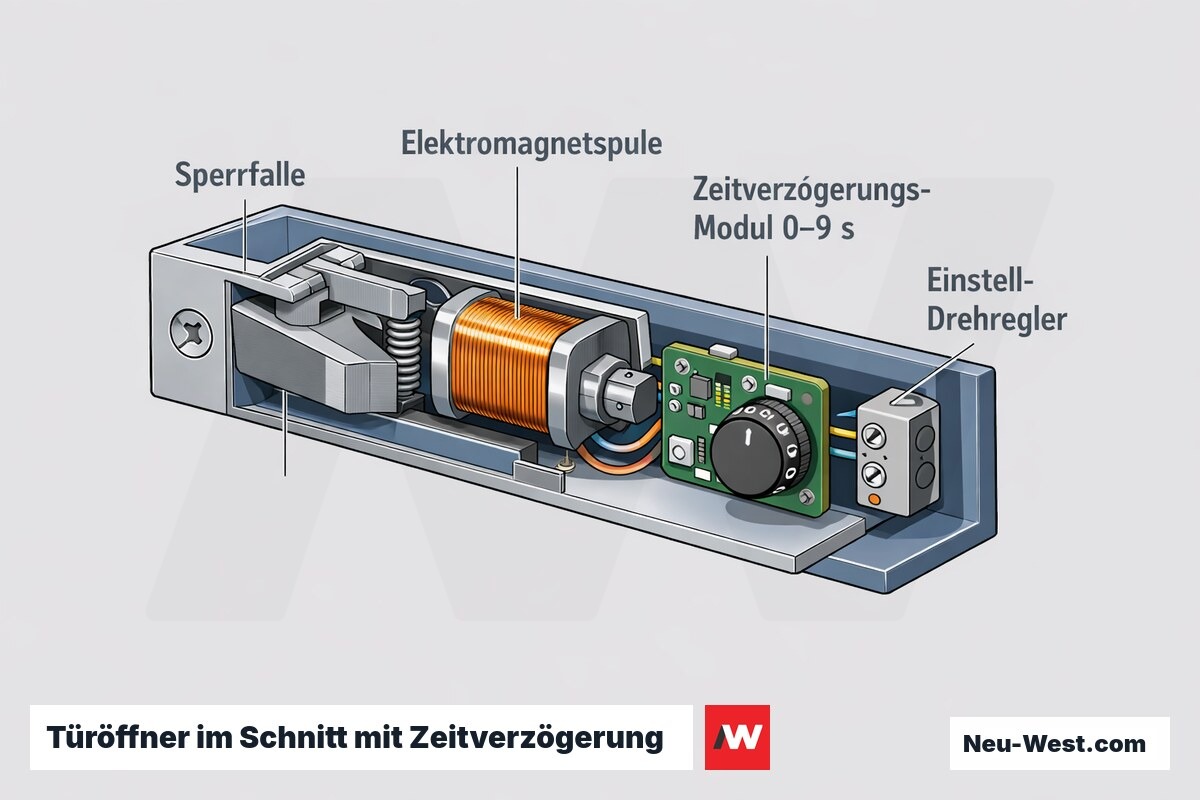

Türöffner / Schloss anschließen
Fail-Safe oder Fail-Secure gemäß Brandschutzkonzept wählen (Fluchtweg = Fail-Safe, Pflicht nach ASR A2.3). Haltestrom des Schlosses mit Netzteil-Dauerleistung abgleichen; bei DC-Schlössern Freilaufdiode prüfen.
BUS-Konfiguration & Adressierung
Jede Innenstation erhält individuelle Busadresse (DIP-Schalter oder Software). Bus-Abschlusswiderstand am letzten Teilnehmer setzen (herstellerspezifisch, typisch 100–150 Ω). Netzteil-Spannung unter Last messen — Sollwert nicht unterschreiten.
Inbetriebnahme & Dokumentation
Gesprächsqualität, Videobild, Türöffner-Haltezeit und Riegelfunktion prüfen. Messprotokoll (Busspannung, Leitungswiderstand) und vollständige Anlagendokumentation mit Adressierungsplan für den Betreiber anfertigen.

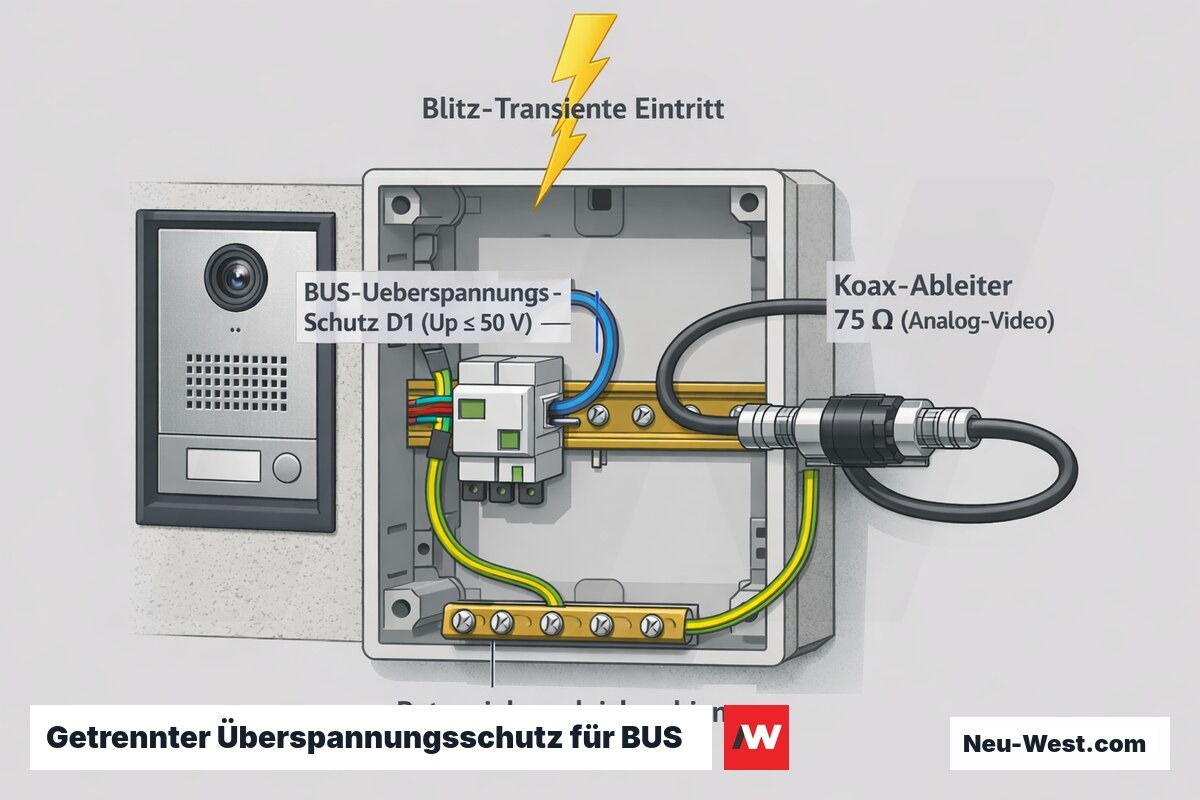

Überspannungsschutz: Warum die Außenstation eine Blitzschutz-Schwachstelle ist
Die Außenstation bildet eine galvanische Verbindung zwischen dem Außenbereich (Blitzschutz-Zonengrenze LPZ 0A/0B) und dem Innenraum (LPZ 1). Ohne Überspannungsschutzgeräte (SPD) auf BUS- und Videoleitungen an der Gebäudeeinführung können induktiv eingekoppelte Blitzteilströme alle angeschlossenen Geräte zerstören — und eine Versicherungsregulierung ohne SPD-Nachweis ist erfahrungsgemäß aussichtslos.
Nach IEC 61643-21 (SPD für Signalleitungen) sind für BUS-Leitungen Geräte der Kategorie D1 mit einem Schutzpegel Up ≤ 50 V geeignet. Bei Koaxialkabeln (Analog-Video) gelten Impedanzanforderungen von 75 Ω — ein handelsüblicher BUS-SPD ist dort nicht verwendbar und dämpft das Signal auf Null. Dieser Planungsfehler bleibt oft jahrelang unentdeckt, bis ein Gewitter die ungeschützte Anlage vernichtet.
Technische Kennwerte im Überblick
| Kameraauflösung Außenstation (analog) | 480 TVL (CVBS/Composite) |
|---|---|
| Kameraauflösung Außenstation (IP) | 720p bis 2K (1080p üblich) |
| Blickwinkel Kamera | 120–180° (Fischauge), je nach Objektiv |
| BUS-Betriebsspannung | 18–28 V DC (herstellerspezifisch) |
| BUS-Leitungsquerschnitt | min. 0,6 mm², empfohlen 0,8 mm² |
| Türöffner-Spannung (typisch) | 12 V DC / 24 V DC / 24 V AC |
| Türöffner-Haltestrom | 100–500 mA je nach Schlosstyp |
| PoE-Klasse IP-Außenstation | Class 3 (15,4 W) / Class 4 (30 W mit Heizung) |
| Betriebstemperatur Außenstation | −30 °C bis +60 °C (Ausführung mit Heizung) |
| Ruftonlautstärke Innenstation | ≥ 65 dB(A) nach DIN 18040-2 |
| SPD-Schutzpegel BUS-Leitung | Up ≤ 50 V (Kategorie D1 nach IEC 61643-21) |
Häufige Installationsfehler bei Gegensprechanlagen und ihre Ursachen
Der verbreitetste Fehler: Erdschleifen durch mehrfache Masseverbindungen im BUS-Netz. Wenn Innen- und Außenstation je eigene Schutzerdung haben und diese über das BUS-Kabel verbunden sind, entstehen Ausgleichsströme — sichtbar als horizontale Streifen im Videobild und als Summen im Sprachkanal. Abhilfe: Erdung nur einseitig am Netzteil, alle anderen Stationen potenzialfrei anschließen.
Zweithäufigstes Problem: der fehlende Bus-Abschlusswiderstand. Am letzten Busteilnehmer entsteht ohne Abschluss eine Reflexion des digitalen Steuersignals, die sporadische Ausfälle, Doppelklingeln oder Gesprächsabbrüche verursacht. Diese Fehler treten oft temperaturabhängig auf (Leitungsimpedanz ändert sich) und werden irrtümlich der Hardware zugeschrieben.
Kostenrechner: Gegensprechanlage einbauen lassen — Richtwerte Berlin
Schätzung für eine 2-Draht-BUS-Videosprechanlage (7''-Monitor je WE, 1 Außenstation mit Video, BUS-Controller und Netzteil). Basis: Anzahl Wohneinheiten. Systemfixkosten sind je WE verteilt — bei ≤ 2 WE bitte ca. 300 EUR Fixkostenanteil addieren. Neubau (Leerrohre vorhanden): Lohnanteil -15 %. IP-Systemklasse (SIP/Cloud): Aufschlag ca. 25 % auf Materialwert.
Unverbindlicher Richtwert – der genaue Preis hängt von Untergrund, Aufwand und Ausführung ab.
Koaxial-SPD ≠ BUS-SPD: Impedanz beachten
Überspannungsschutzgeräte für 2-Draht-BUS sind für Koaxialkabel (75 Ω) ungeeignet. Ein falsch eingesetzter SPD dämpft das analoge Videosignal auf Null oder blockiert den BUS vollständig. Immer den Impedanzbereich des SPD mit der Leitungsart abgleichen, bevor bestellt wird.
Fail-Safe an Fluchttüren: Keine freie Wahl
An ausgewiesenen Fluchttüren ist ein Arbeitsstromschloss (öffnet bei Stromausfall) nach ASR A2.3 normativ Pflicht. Ein Ruhestromschloss (Fail-Secure) würde Personen im Brandfall einsperren. Diese Entscheidung ist nicht dem Bauherrn überlassen — sie ergibt sich aus dem Brandschutzkonzept.
Bildstörungen: Zuerst Abschlusswiderstand prüfen
Sporadische Bildaussetzer oder Tonstörer in BUS-Systemen haben oft eine triviale Ursache: fehlender oder falsch positionierter Bus-Abschlusswiderstand. Vor aufwändiger Fehlersuche oder Gerätetausch diesen Punkt als Erstes kontrollieren — erspart in 30 % der Fälle einen Serviceeinsatz.
DSGVO-Hinweisschild im MFH: Pflichtinhalt
Bei Videoklingeln in Mehrfamilienhäusern muss gut sichtbar vor dem Erfassungsbereich ein Schild nach Art. 13 DSGVO angebracht werden: Name und Kontakt des Verantwortlichen, Verarbeitungszweck, Speicherdauer, Hinweis auf Betroffenenrechte. Fehlt das Schild, riskiert der Vermieter Bußgelder und Abmahnungen.

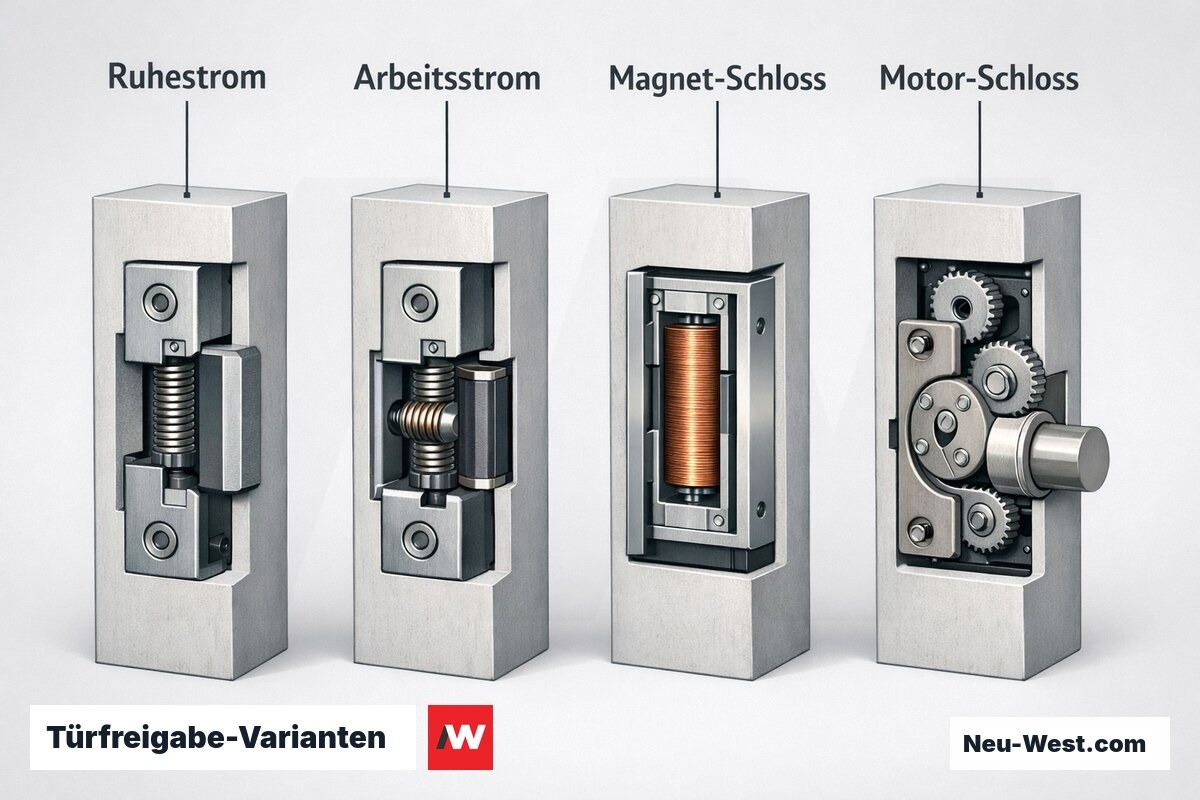

Fail-Safe oder Fail-Secure: Die normative Zwickmühle beim Türöffner
Die Entscheidung zwischen Fail-Safe (Arbeitsstromschloss: öffnet bei Stromausfall) und Fail-Secure (Ruhestromschloss: bleibt geschlossen bei Stromausfall) ist keine Komfortfrage, sondern normativ festgelegt. An Türen, die im Brandschutzkonzept als Fluchtweg ausgewiesen sind, ist Fail-Safe nach ASR A2.3 (Fluchtwege und Notausgänge) zwingend; die mechanische Seite regeln EN 179 (Panikbeschlag) und EN 1125 (Antipanik-Stangenschloss).
Für reine Sicherheitszonen ohne Fluchtwegfunktion (Serverraum, Tresor) wird Fail-Secure gefordert — ein Öffnen bei Stromausfall würde das Schutzziel unterlaufen. Elektrische Türöffner mit Zeitverzögerung (typisch 0–9 s einstellbar) sind bei beiden Varianten sinnvoll: Sie verhindern, dass die Tür nach dem Betätigen sofort wieder ins Schloss fällt, ohne dauerhaft im Einrastmodus zu verbleiben — ein im Planungsalltag oft nicht beachteter Komfortparameter.
Was kostet Gegensprechanlage & Klingelanlage einbauen?
Die Kosten hängen von Systemtyp, Anzahl der Wohneinheiten und Kabelverlegeaufwand ab. Richtwerte für Berlin, inkl. Material und Montage, ohne Stemmarbeiten und Putzarbeiten.
| Leistung | Preis-Spanne (Richtwert) |
|---|---|
| Audio-Sprechanlage EFH (1 Außen-, 1 Innenstation) | 350–600 EUR |
| Video-Sprechanlage BUS, EFH (1 Außen-, 1 Innenstation) | 550–1.000 EUR |
| IP/SIP-Videosprechanlage EFH (1+1) | 800–1.800 EUR |
| BUS-Anlage MFH, je Wohneinheit (ab 4 WE) | 200–380 EUR/WE |
| IP-Anlage MFH, je Wohneinheit (ab 4 WE) | 320–650 EUR/WE |
| Kabelverlegung Unterputz (BUS/Cat6, je lfd. Meter) | 18–35 EUR/m |
| Türöffner / E-Schloss nachrüsten inkl. Anschluss | 150–380 EUR |
| Überspannungsschutz SPD auf BUS-Leitung | 80–180 EUR |
| Barrierefreiheits-Nachrüstung (Blinksignal, Tasterumbau) | 120–350 EUR |
Richtwerte für Berlin/Brandenburg, projektabhängig — kostenloses Festpreis-Angebot anfragen.

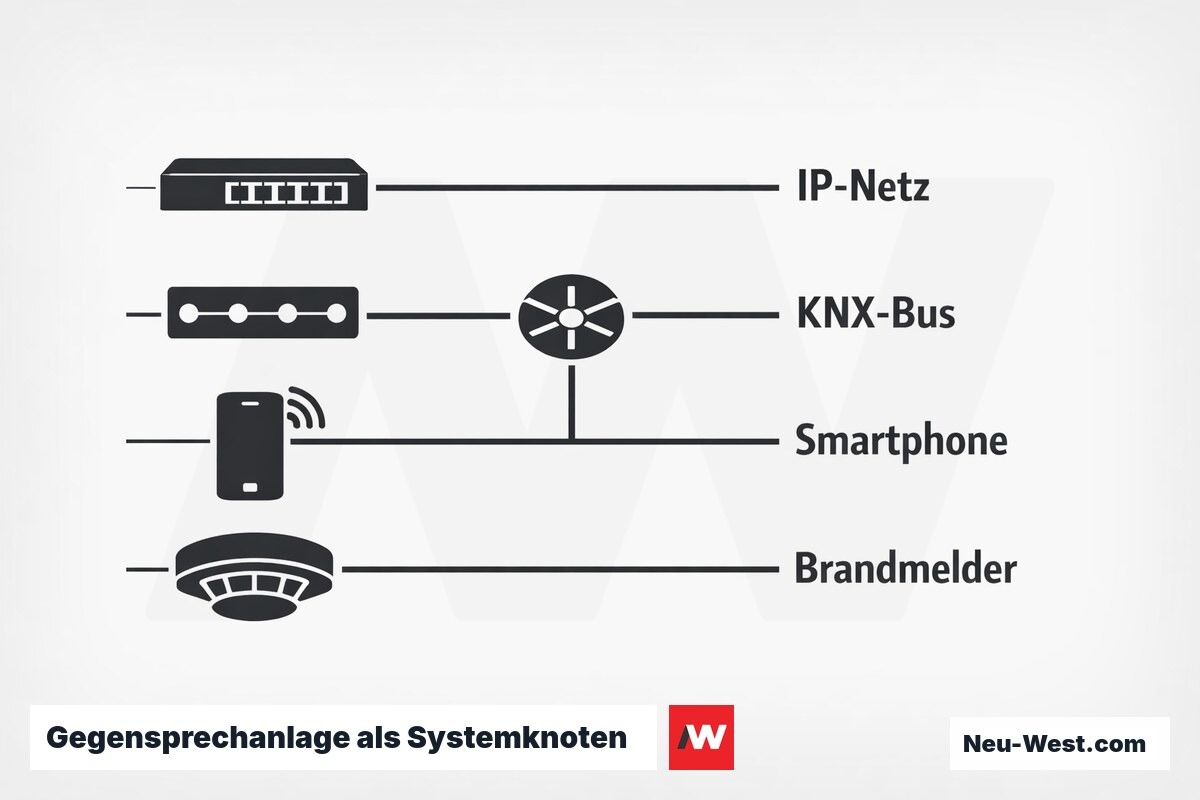

Smart-Home-Integration: Gegensprechanlage als Automatisierungs-Auslöser
Moderne IP-Gegensprechanlagen lassen sich über SIP/WebRTC direkt in Gebäudeautomationsplattformen (Home Assistant, KNX, Loxone) einbinden. Die Außenstation fungiert dabei nicht nur als Türöffner-Steuerelement, sondern als Automatisierungs-Trigger: Klingelereignis → Flurbeleuchtung an, Rollläden öffnen, Klimaanlage Standby. ONVIF-kompatible Kameras liefern den Videostrom direkt an ein NVR oder in Home-Assistant-Dashboards.

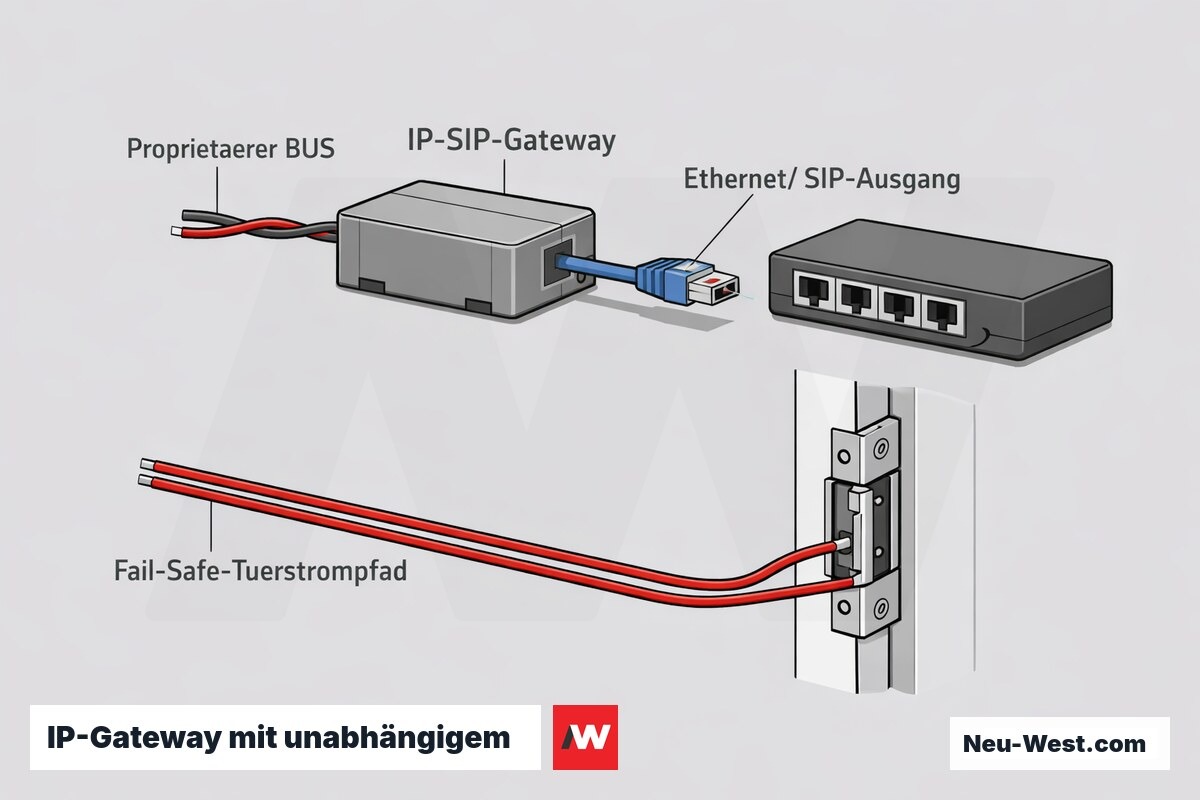

Für BUS-Systeme ohne native IP-Schnittstelle bieten Hersteller IP-Adapter, die den proprietären BUS in SIP übersetzen (z. B. Siedle Door Station Adapter, Ritto TwinBus-Gateway). Zu beachten: Latenz und Zuverlässigkeit dieser Gateways variieren erheblich. Bei Sicherheitsanwendungen — also überall, wo die Tür auch geöffnet werden soll — muss der Fail-Safe-Pfad vollständig unabhängig vom Smart-Home-System ausgeführt sein; ein Gateway-Ausfall darf die Tür nicht dauerhaft verriegeln.
Bei IP-Gegensprechanlagen im Mehrfamilienhaus scheitern die meisten Fehlinbetriebnahmen nicht an der Anlage selbst, sondern am Switch: zu geringes PoE-Budget, fehlendes VLAN, kein QoS. Die Gegensprechanlage ist Netzwerkinfrastruktur — und sollte auch so geplant werden.
