Betonboden beschichten lassen – Fachbetrieb Berlin
Der Betonboden ist ein anspruchsvoller Untergrund: Restfeuchte ist der häufigste Grund für Beschichtungsversagen – gemessen nach der CM-Methode (Calciumcarbid-Methode), dem anerkannten Standardverfahren in Deutschland. Epoxidharzsysteme tolerieren maximal 4 CM-%, Polyurethansysteme ≤ 3 CM-%; wird dieser Grenzwert überschritten, löst sich die Beschichtung binnen weniger Monate blasenförmig ab. Besonders bei Fußbodenheizungen ist Vorsicht geboten: Die Rohre im Estrich wirken als Feuchtigkeitsdepot und können auch nach Monaten noch zu hohe Messwerte liefern.
Die Systemwahl hängt von Beanspruchung, Lichteinfall und Untergrundfeuchte ab. Epoxidharz bietet hohe Druck- und Chemikalienbeständigkeit, vergilbt aber unter UV-Licht – ungeeignet für Garagen mit Sonneneinstrahlung. Polyurethan ist elastischer, schlagzäher und UV-beständig; PMMA-Systeme reagieren bis -10 °C und erlauben die Verarbeitung bei höherer Restfeuchte (bis ca. 6 CM-%).
Was umfasst Betonboden beschichten?
- Untergrundprüfung: CM-Feuchtemessung, Haftzugversuch (≥ 1,5 N/mm² nach DIN EN 1542), Sichtbefund auf Risse und Kontaminierungen
- Mechanische Vorbereitung: Kugelstrahlen (Shotblasting, Rautiefe Rz ≥ 40 µm) zur Freilegung der Betonmatrix und Haftflächenvergrößerung
- Untergrundausgleich: Schließen von Rissen und Fehlstellen mit EP-Mörtel oder reaktivem Spachtel
- Auftragen der reaktiven Grundierung (Primer, ca. 300–500 g/m²) zur Porensättigung und als Haftvermittler
- Aufbau der Beschichtungsschichten (Systemdicke 500 µm bis ≥ 3 mm je nach OS-Klasse nach DAfStb-Richtlinie)
- Deckversiegelung mit Quarz- oder Korundeinstreuung für geforderte Rutschhemmklasse (DIN 51130: R 9 bis R 13)
Die Begehbarkeit ist bei Epoxidharzsystemen in der Regel 24 Stunden nach Applikation gegeben (bei ≥ 20 °C Substrattemperatur); die volle mechanische Belastbarkeit wird nach 7 Tagen erreicht. Substrat- und Lufttemperatur müssen während der gesamten Verarbeitung mindestens 3 K über dem Taupunkt liegen – unter 8 °C reagieren EP-Systeme nicht vollständig aus.

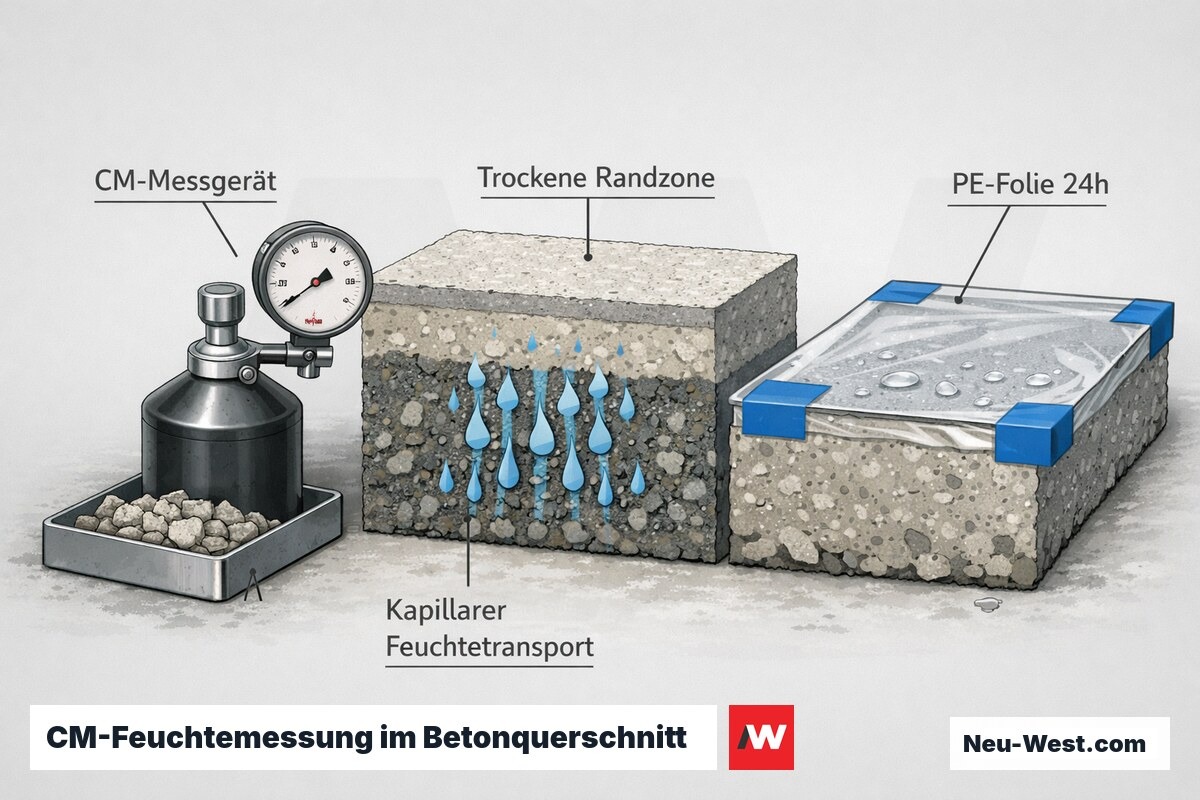

Feuchtemessung vor der Beschichtung: Warum der CM-Wert entscheidet
Elektrische Feuchtemessgeräte erfassen nur den Oberflächenbereich und liefern keine belastbaren absoluten Messwerte — für Beschichtungen ist die Calciumcarbid-Methode (CM-Methode) das einzig anerkannte Prüfverfahren. Der Grenzwert liegt bei ≤ 3,0 CM-% für unbeheizte und ≤ 2,0 CM-% für Untergründe mit Fußbodenheizung. Bei Überschreitung entstehen osmotisch bedingte Blasenbildungen und Haftungsversagen.
Besonders kritisch: frisch geschliffener Beton kann durch kapillaren Feuchtetransport scheinbar trocken wirken, obwohl tiefere Schichten noch hohe Restfeuchte führen. Eine Messung unmittelbar nach dem Schleifen ist daher nur ein erster Anhaltswert — empfohlen wird eine zweite Messung nach 24-stündiger Abdeckung der Fläche mit PE-Folie.
Beschichtungssysteme im Überblick: EP, PUR, PMMA und Polyaspartik
2K-Epoxidharz (EP)
Marktdominierende Systemklasse für Industrie- und Gewerbeböden. Hohe Druck- und Chemikalienbeständigkeit, aber lichtempfindlich (Vergilbung aromatischer Systeme) und spröde bei dynamischen Lasten. Systemschichten von 0,5 bis 4 mm.
2K-Polyurethan (PUR)
Aliphatische PUR-Deckschichten sind UV-stabil und farbecht — ideal als Abschluss über EP-Grund. Als Vollsystem: Bruchdehnung bis 40 %, geeignet für rissige Untergründe. Geringere Druckfestigkeit als EP.
PMMA/MMA (Polymethylmethacrylat)
Kaltverarbeitbar bis -20 °C, begehbar nach 1–2 h. Einsatz auf Parkdecks, Brücken und in Tiefkühlräumen. Starker Monomergeruch während der Verarbeitung erfordert technische Lüftungsmaßnahmen.
Polyaspartik
Aliphatisches Epoxid-Derivat mit hoher UV-Stabilität und kurzer Topf-/Aushärtezeit (Eintagsbeschichtung möglich). Schichtdicken 100–500 µm, häufig als Garage- oder Deckversiegelung.
Epoxy-Zement-Hybrid (EZ)
Kombination aus Zementmatrix und EP-Bindemittel — feuchtetoleranter als reines EP (bis ~5 CM-%), daher bei unsicherer Untergrundfeuchte erste Wahl als Haftgrundierung. Verringerte Chemikalienbeständigkeit.
Warum Epoxidharz vergilbt: Amine Blush und UV-Abbau verstehen
Aromatische Epoxidharze (Bisphenol-A/F-Basis) reagieren unter UV-Strahlung durch Photooxidation der Benzolringe — die charakteristische Gelbverfärbung ist physikalisch unvermeidbar und kein Produktmangel. Abhilfe schafft nur ein UV-stabiler Abschluss: cycloaliphatische EP-Deckschicht oder aliphatischer PUR-Topcoat.
Amine Blush (Aminblüte) entsteht, wenn Aminhärter bei erhöhter Luftfeuchte oder niedrigen Temperaturen mit CO₂ an der Oberfläche reagieren — es bildet sich ein wachsartiger, haftungsfeindlicher Film. Dieser Film muss vor jeder Folgeschicht vollständig durch Schleifen und alkalisches Reinigen entfernt werden. Risikobedingung: Verarbeitung unter 10 °C Untergrundtemperatur oder bei relativer Luftfeuchte über 75 %.
Kostenkalkulator Betonbodenbeschichtung
Richtwertberechnung auf Basis eines mehrlagigen EP-2K-Systems (Primer + Grundbeschichtung + Deckschicht, Systemverbrauch ca. 1,2 kg/m²). Vorbereitungsaufwand (maschinelles Schleifen, Staubsauger Klasse M) mit 8 EUR/m² eingerechnet — bei starker Kontamination oder Rissinstandsetzung Aufpreis 5–12 EUR/m². Für PU-Versiegelung (1-lagig, diffusionsoffen) ca. 30 % niedrigere Material- und Lohnkosten ansetzen; für einfache Betonversiegelung ohne Schutzfunktion entsprechend weniger.
Unverbindlicher Richtwert – der genaue Preis hängt von Untergrund, Aufwand und Ausführung ab.

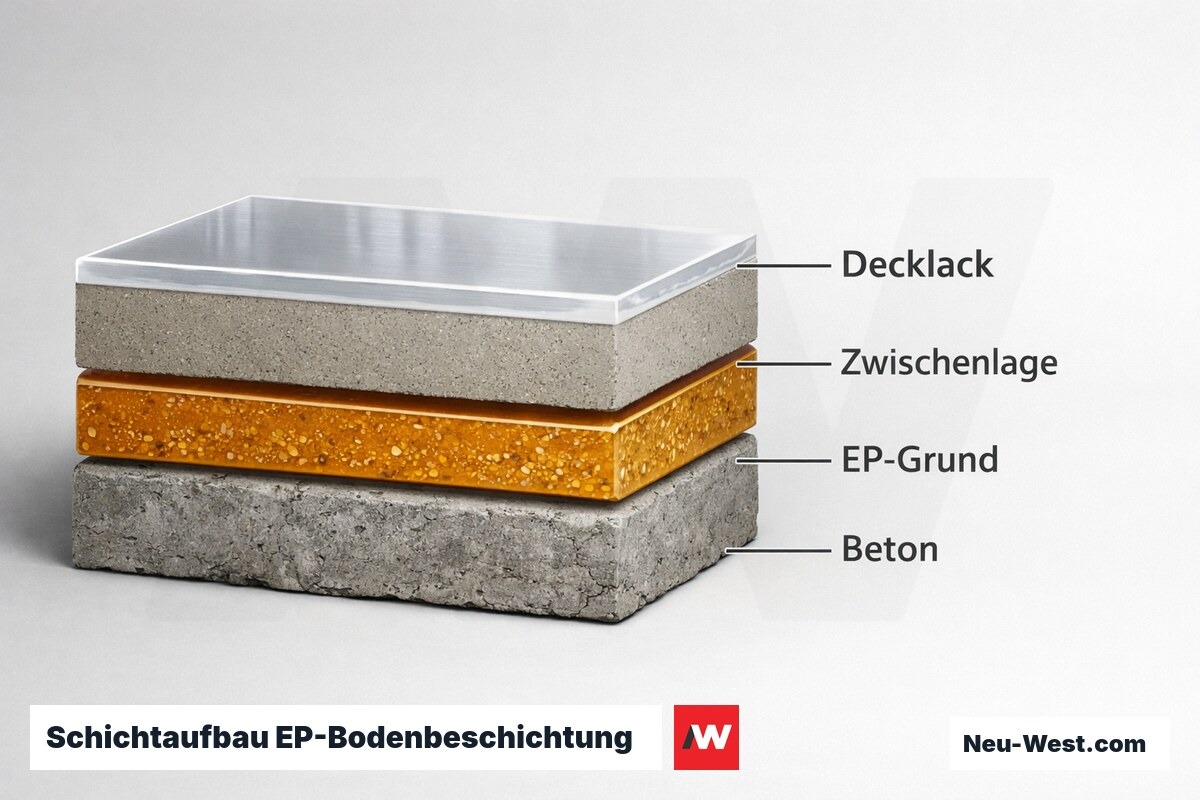

Schichtaufbau: Standard-EP-Beschichtung auf Betonboden

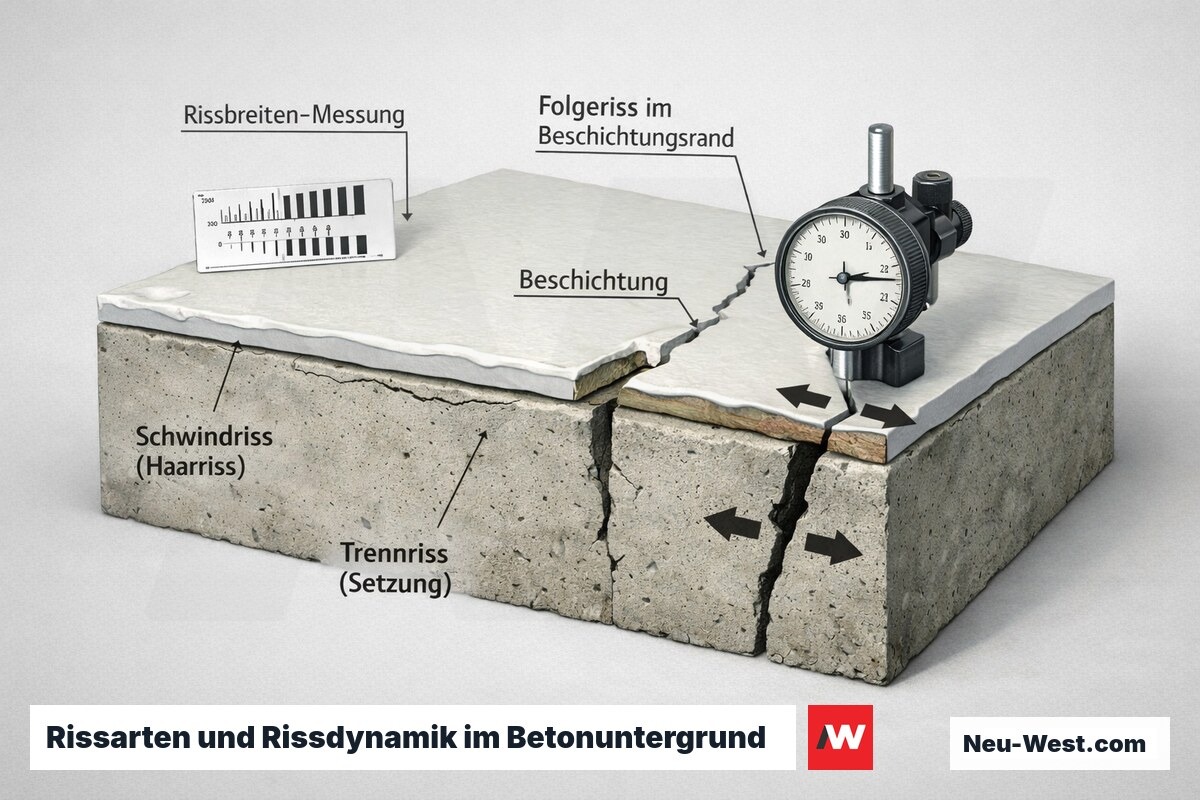

Starre vs. dehnfähige Systeme: Rissüberbrückung im Untergrund richtig einplanen
Standard-EP-Systeme haben eine Bruchdehnung unter 5 % — sie überbrücken nur statische Risse (stillstehend, typisch ≤ 0,2 mm). Bei dynamischen Rissen durch Temperaturwechsel oder Setzung muss ein elastisches System gewählt werden. DIN EN 1504-2 klassifiziert rissüberbrückende Systeme in Klasse A1 (statisch) und A2 (dynamisch unter Temperaturwechsel) — diese Klassifikation sollte in der Leistungsbeschreibung verbindlich genannt werden.
Kritisch ist die Diagnose der Rissursache vor Ausschreibung: Haarrisse durch Betonschwinden verhalten sich bei Temperaturlast anders als Trennrisse durch Setzung. Eine falsche Systemwahl führt zu Folgerissen im Beschichtungsrand — typisches Schadensbild, das Gutachter regelmäßig auf fehlende Untergrundanalyse zurückführen. Empfehlung: Rissbreite und Rissdynamik messtechnisch dokumentieren, bevor das System festgelegt wird.
Technische Kennwerte im Systemvergleich
| Eigenschaft | 2K-Epoxy (EP) |
|---|---|
| Druckfestigkeit | ≥ 70 N/mm² |
| Bruchdehnung | < 5 % |
| Verarbeitungstemperatur | +8 °C bis +30 °C |
| Begehbar nach Auftrag | 24–48 h |
| UV-Stabilität | nein (arom.) / ja (aliph.) |
| Chemikalienbeständigkeit | sehr hoch |
| Monomergeruch | gering |
Elektrostatisch ableitfähige Böden (ESD): Aufbau und Normvorgaben
ESD-Beschichtungen sind in der Elektronikindustrie, in Reinräumen und explosionsgefährdeten Bereichen normativ gefordert. Die Ableitfähigkeit wird durch Leitfähigkeitsadditive in der EP-Matrix erreicht (Rußpartikel, Graphitfasern). Messnorm: DIN EN IEC 61340-4-1. Kennwerte: ableitfähig Rg ≤ 10⁸ Ω, leitfähig Rg ≤ 10⁶ Ω. Alle Systeme benötigen eine galvanische Erdungsanbindung.
Beim Einbau sind Erdungsstreifen (Kupferfolie oder Leitlack) im Raster von ca. 5–10 m in die Grundierungsschicht einzulegen und mit der Potenzialausgleichsschiene zu verbinden. Der fertige Boden muss messtechnisch abgenommen werden: Prüfprotokoll mit Erdungswiderstand Rg und Punkt-zu-Punkt-Widerstand Rp. Ohne Protokoll ist die ESD-Konformität bauaufsichtlich nicht nachweisbar.
Systemfinder: EP, PU oder PMMA?
Welche Nutzungsart und Belastungsklasse liegt vor?
Was kostet Betonboden beschichten lassen?
Preise inkl. Standarduntergrundvorbereitung (Schleifen, Reinigen) für intakten Bestandsbeton in Berlin. Altbeschichtungsabriss, Rissinjektionen und aufwändige Sanierung sind Nachtragspositionen.
| Leistung | Preis-Spanne (Richtwert) |
|---|---|
| Leistung | Preisspanne |
| Versiegelung (Grundierung + 1 Deckschicht, 0,2–0,4 mm) | 18–30 EUR/m² |
| Standard-EP-Beschichtung 2K (2–3 Schichten, ca. 1,5 mm) | 35–55 EUR/m² |
| Designbeschichtung (Farbchips / Quarzabstreuer + Versiegelung) | 45–70 EUR/m² |
| ESD-ableitfähige EP-Beschichtung inkl. Erdungsstreifen | 60–95 EUR/m² |
| PMMA-Beschichtung (Parkdeck / Tiefkühlraum) | 65–100 EUR/m² |
| Rissüberbrückende PUR-Beschichtung (Klasse A1/A2) | 55–85 EUR/m² |
| Kugelstrahlen (Untergrundvorbereitung, separat) | 8–18 EUR/m² |
| Altbeschichtung entfernen (Fräsen) | 12–25 EUR/m² |
Richtwerte für Berlin/Brandenburg, projektabhängig — kostenloses Festpreis-Angebot anfragen.
Was Beschichtungskosten wirklich treibt: der Kostenblock Untergrundvorbereitung
In der Praxis entfallen regelmäßig 40–60 % der Gesamtkosten auf Untergrundvorbereitung und Sanierung — bei stark beschädigten Bestandsböden mehr. Kugelstrahlen ist heute Mindestanforderung vor hochwertigen Beschichtungen: Es erzeugt eine definierte Rautiefe (Profil CSP 3–4 nach ICRI Guideline 310.2R), entfernt Zementhaut und Kontaminationen zuverlässiger als chemisches Beizen.

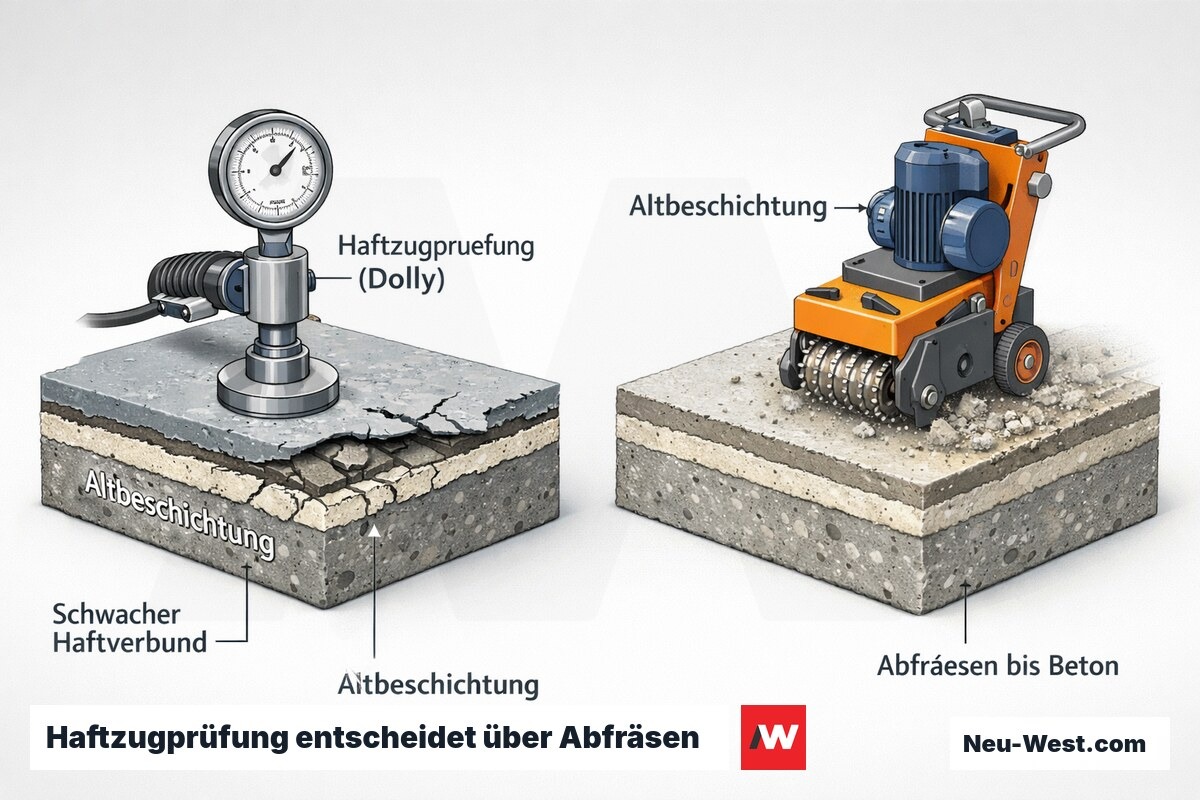

Besonders kostenrelevant: Ist eine Altbeschichtung vorhanden, muss ihr Haftverbund geprüft werden. Versagt sie unter 1,0 N/mm², ist vollständiges Abfräsen zwingend — ein Aufwand, der im Angebot ohne Ortsbegehung nicht seriös kalkulierbar ist. Empfehlung: Vor Angebotsabgabe gemeinsames Aufmaß und Zustandsprotokoll erstellen, um spätere Nachtragsdiskussionen zu vermeiden.
Ablauf: Von der Untergrundprüfung bis zur Abnahme
Untergrundprüfung und Bestandsaufnahme
Sichtbeurteilung (Risse, Abplatzungen, Altbeschichtung), CM-Feuchtemessung, Abreißversuch (Mindestwert ≥ 1,5 N/mm²), Rissdokumentation (statisch/dynamisch), Belastungsermittlung für die Systemwahl.

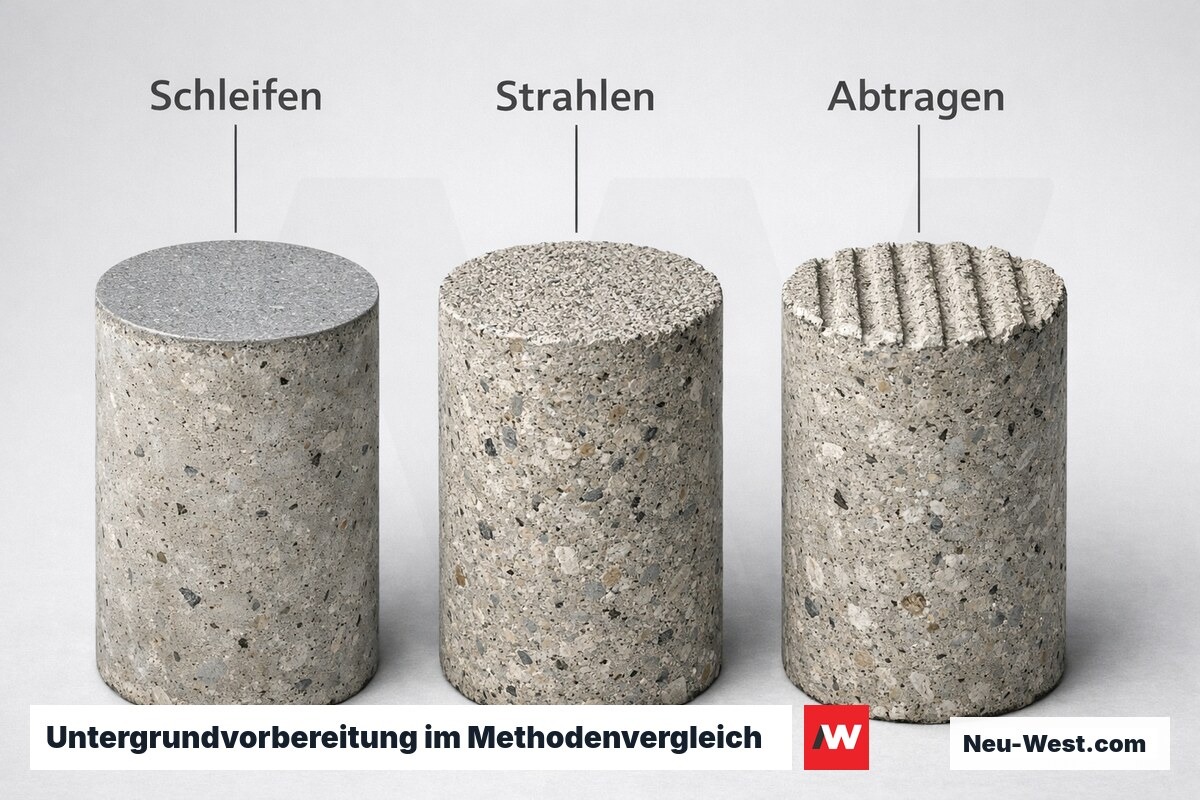

Untergrundvorbereitung
Kugelstrahlen oder Diamantschleifen auf Rauheit CSP 3–4, Risssanierung (EP-Injektion oder Ausschleifen + Verguss), Absaugen, Entfettung. Ergebnis: staubfreier, haftfähiger, trockener Untergrund.
Grundierung auftragen
Lösemittelfreies EP oder EZ-Hybrid per Rolle und Gummischieber, satt in Poren einarbeiten. Ablüftzeit je nach Temperatur 12–24 h; Amine Blush vor Folgeschicht kontrollieren und ggf. abschleifen.
Ausgleich / Kratzspachtel (bei Bedarf)
EP-Füllspachtel bei Unebenheiten > 3 mm (Prüfung: Richtlatte 4 m, Toleranz ± 5 mm nach DIN 18202 Tabelle 3). Schicht trocknen lassen, planschleifen.
Nutzschicht und Abstreuer
Hauptbeschichtung per Zahnrakel in der Systemschichtdicke auftragen. Quarzabstreuer bei Gleitschutzanforderung (Zielwert R-Klasse nach ASR A1.5/1,2) einstreuen, Überschuss absaugen.
Deckversiegelung und Aushärtung
Aliphatische PUR- oder EP-Versiegelung aufwalzen. Begehbar nach 24 h, Vollbelastung nach 7 Tagen bei +20 °C.
Abnahme und Dokumentation
Abreißversuch auf fertiger Fläche, Schichtdickenmessung, bei ESD-Böden Widerstandsprotokoll (Rg und Rp). Übergabe Verlegeprotokoll und Pflegeanleitung.
Mindestwartezeit nach Betonage: Schwindrisse als unterschätztes Risiko
Beton erreicht nach Norm seine rechnerische Nennfestigkeit nach 28 Tagen — doch das Schwinden (Volumenverlust durch Wasserabgabe) ist zu diesem Zeitpunkt nicht abgeschlossen. Schwindrisse entstehen bevorzugt zwischen Tag 3 und Tag 90, besonders bei großformatigen Industrieböden ohne ausreichende Schwindfugen. Eine Beschichtung in dieser Phase bindet das Rissbild fest; spätere Schwindbewegungen reißen die Beschichtung.
Empfehlung der Praxis: mindestens 6 Wochen Wartezeit nach Betonage mit Normalzement, bei Calciumsulfat-Fließestrichen (Anhydrit) 8 Wochen. Beschleunigtes Trocknen durch Heizung erhöht die Restfeuchteabgabe, beeinflusst das plastische Schwinden jedoch nur marginal. Der Zeitfaktor ist eine technische Pflichtangabe im Leistungsverzeichnis — Verkürzung erhöht das Gewährleistungsrisiko erheblich.
Temperaturfalle: Beschichten unter 8 °C
Unterschreitet die Untergrundtemperatur 8 °C, sinkt die Vernetzungsgeschwindigkeit von EP-Harzen drastisch — Aushärtezeit verlängert sich unkontrolliert, Amine-Blush-Risiko steigt erheblich. Untergrundtemperatur muss mindestens 3 K über dem Taupunkt liegen; bei Grenzwetterbedingungen: Taupunktmessgerät einsetzen, nicht schätzen.
Überarbeitungszeitfenster nicht verpassen
Zwischen zwei EP-Schichten gilt ein enges Zeitfenster: zu früh (grüne Schicht) führt zu Verformung, zu spät (vollständig ausgehärtet, typisch > 24 h bei +20 °C) erfordert zwingend Anschleifen vor der Folgeschicht. Das exakte Fenster steht im technischen Datenblatt (TDS) des Herstellers — Baustellen-Erfahrungswerte sind kein Ersatz.

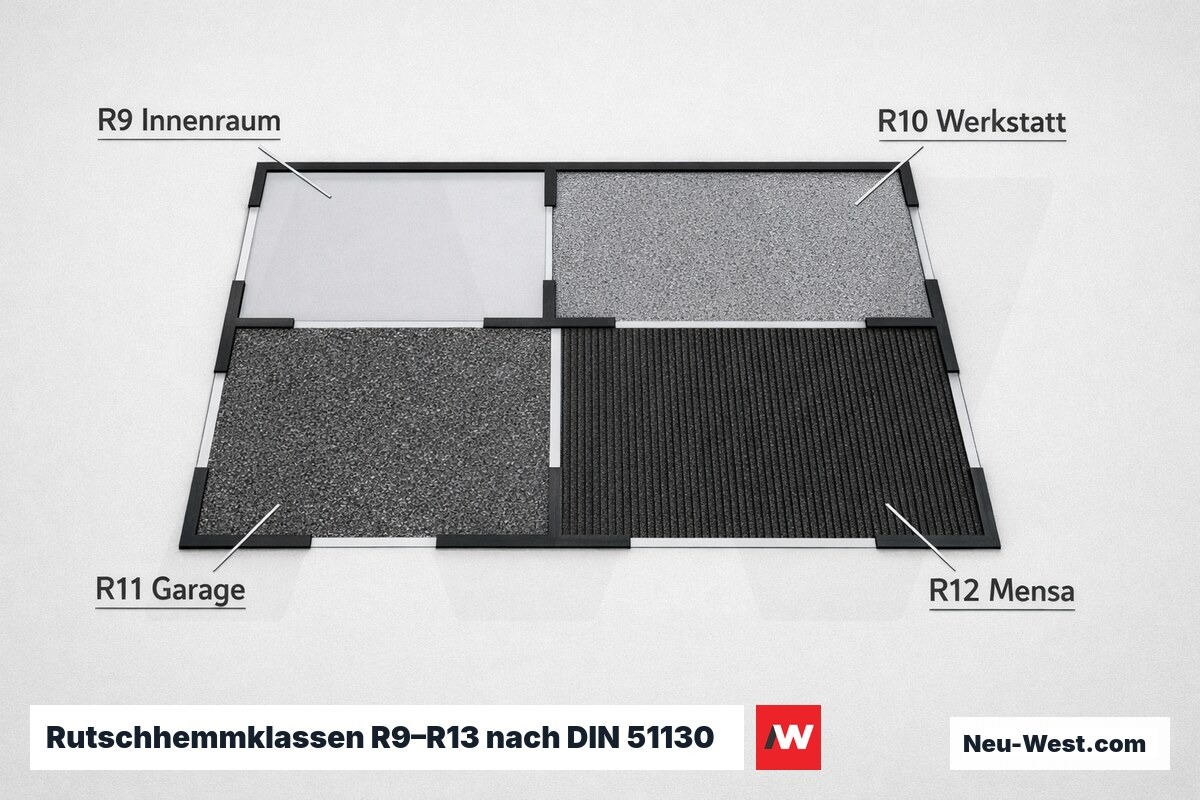

Gleitschutzklassen nach ASR A1.5/1,2
Die Technische Regel für Arbeitsstätten regelt Mindest-Rutschhemmwerte: R9 (Büros) bis R13 (Fettküchen, Kfz-Werkstätten), ergänzt durch Verdrängungsräume V4/V10. Körnung und Menge des Quarzabstreuers bestimmen die erreichbare R-Klasse — bei gewerblichen Böden ist der R-Wert im Abnahmeprotokoll zu dokumentieren.
Rückseitig drückendes Wasser zerstört jede Beschichtung
EP-Systeme sind dampfbremsend, aber nicht wasserdicht. Bei kapillar aufsteigendem oder drückendem Wasser (Kellerboden ohne funktionierende Horizontalsperre) baut sich osmotischer Druck auf — die Beschichtung wölbt und delaminiert. Pflicht: bauseitige Abdichtung sicherstellen, bevor beschichtet wird.
Haftungsverteilung nach VOB/C: Rügepflicht und Untergrundverantwortung

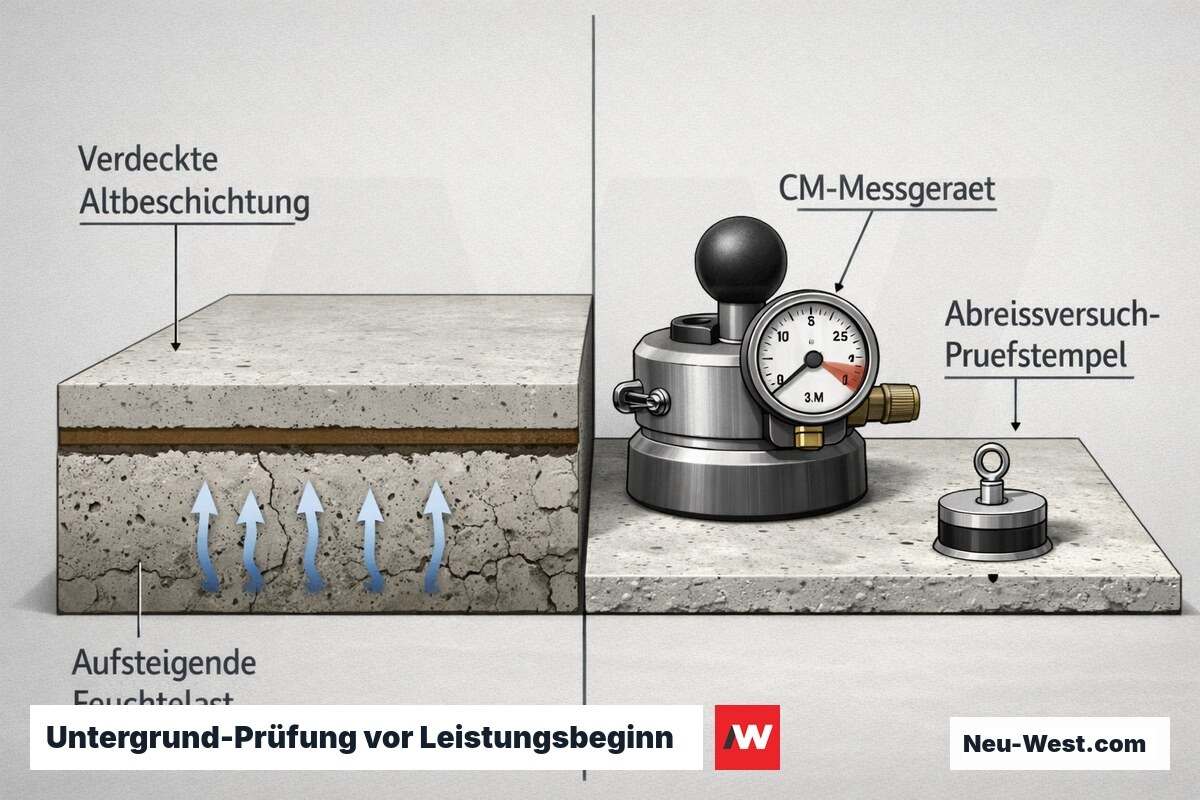

Nach ATV DIN 18363 ist der Auftragnehmer verpflichtet, den Untergrund vor Arbeitsbeginn zu prüfen und Bedenken unverzüglich schriftlich anzumelden. Führt er trotz erkennbarer Mängel die Beschichtung aus, verliert er den Gewährleistungsanspruch für daraus resultierende Schäden — unabhängig davon, ob der Auftraggeber den Mangel kannte.
Gleichzeitig trägt der Auftraggeber die Verantwortung für einen vertragsgerecht vorbereiteten Untergrund. Sind Untergrundprobleme erst nach Vertragsschluss erkennbar (verdeckte Altbeschichtung, unbekannte Feuchtelast), entstehen Nachtragspositionen. Praktische Absicherung für beide Seiten: gemeinsames Begehungsprotokoll vor Leistungsbeginn mit Fotos, CM-Messwerten und Abreißversuchsergebnissen.
Systemvergleich: Welche Beschichtung für welchen Einsatzfall?
| EP Standard | PUR elastisch | PMMA/MMA | Polyaspartik | |
|---|---|---|---|---|
| UV-Beständigkeit | ||||
| Druckfestigkeit | ||||
| Rissüberbrückung | ||||
| Winterbaustelle (< 5 °C) | ||||
| Chemikalienbeständigkeit | ||||
| Aushärtegeschwindigkeit |

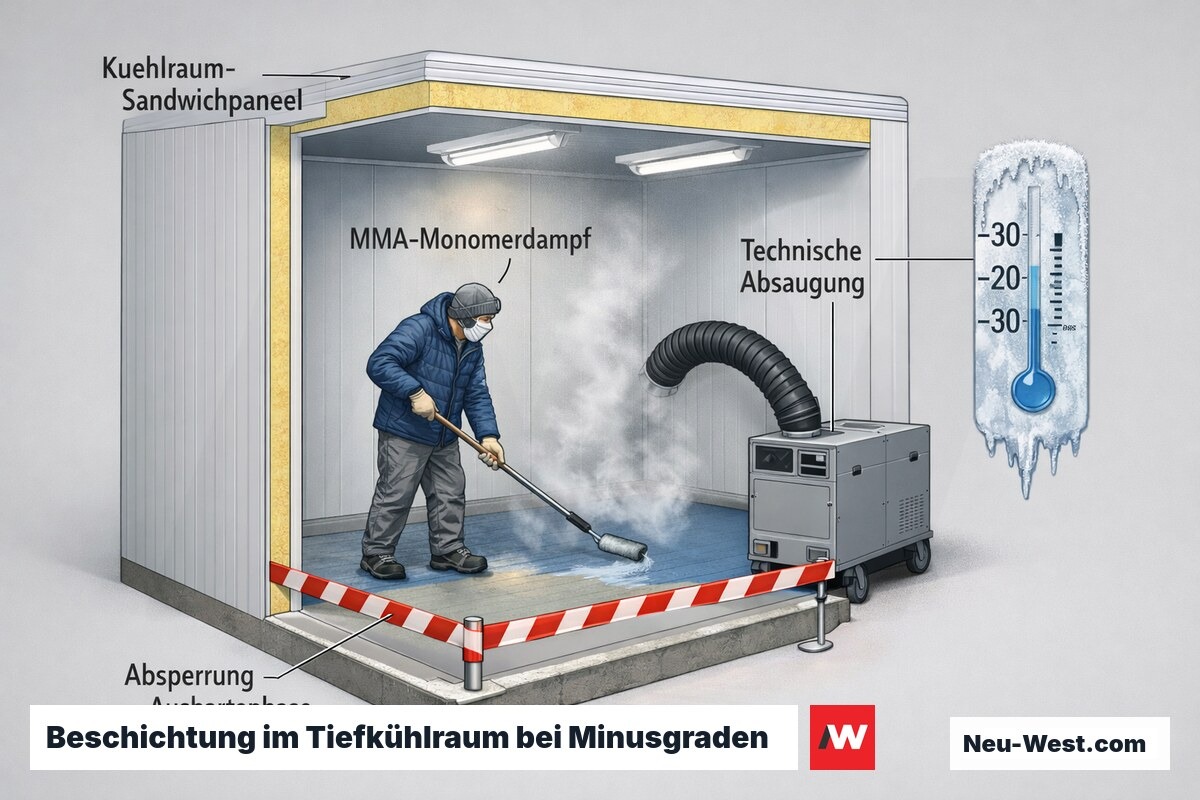

PMMA/MMA-Systeme: Beschichtung bei Minusgraden und in Tiefkühlräumen
Polymethylmethacrylat-Systeme (PMMA/MMA) härten durch radikalische Polymerisation aus — ein Mechanismus, der auch bei Temperaturen bis -20 °C funktioniert, weil die Reaktion exotherm ist und keine Mindesttemperatur für den Vernetzungsstart benötigt. Daher sind MMA-Systeme der Standard für Tiefkühlräume, Kühlhäuser, Winterbaustellen ohne Heizung und Parkdecks mit Tausalzbelastung.
Die Monomeremission begrenzt den Innenanwendungsbereich: Der Arbeitsplatzgrenzwert für Methylmethacrylat beträgt 50 ml/m³ (ppm) nach TRGS 900 — technische Lüftung und Sperrung des Bereichs während der Aushärtephase (1–2 h) sind Pflicht. Nach vollständiger Polymerisation ist die Beschichtung geruchsneutral; lebensmittelkontakttaugliche Varianten sind erhältlich.
Der häufigste Gewährleistungsfall bei Betonbodenbeschichtungen ist nicht das falsche Material — sondern der Auftrag auf ungeprüftem oder zu feuchtem Untergrund. CM-Messung und Abreißversuch sind keine optionalen Extras, sondern Voraussetzung für eine belastbare Gewährleistung.
Baufachliche Praxisregel, verankert in ATV DIN 18363
