Badheizkörper montieren lassen in Berlin – Fachbetrieb für Sanitär & Heizung
Ob Handtuchheizkörper, klassischer Röhrenheizkörper oder Dual-Mode-Gerät mit elektrischem Heizstab: Die fachgerechte Montage entscheidet über Heizleistung, Energieeffizienz und Betriebssicherheit. Entscheidend ist dabei die Auslegung nach den tatsächlichen Vorlauftemperaturen des Heizkreises – nicht nach dem EN-442-Katalogwert bei 75/65/20 °C.
Kritische Punkte sind die hydraulische Voreinstellung des Thermostatventils, die statische Eignung der Wandkonstruktion und – bei Ersatz eines Altgeräts – der hydraulische Abgleich des betroffenen Heizkreises. Fehlt dieser Schritt, läuft das System mit Kurzschlussströmung: pumpennahe Heizkörper werden überheizt, entfernte bleiben kalt.
Was umfasst die Badheizkörper-Montage?
- Bestandsaufnahme: Systemdruck, Vorlauftemperatur, Anschlussdimensionen und Wandkonstruktion
- Leistungsauslegung nach EN 442 mit ΔT-Korrektur auf die realen Systemtemperaturen
- Wandmontage mit lastgerechten Befestigungsmitteln (Vollwand, Gipskarton, Vorwandinstallation)
- Hydraulischer Anschluss, Entlüftung und Ventilvoreinstellung nach berechnetem Kv-Wert
- Druckprobe und Dichtigkeitsprüfung des gesamten Anschlussbereichs
- Hydraulischer Abgleich des Heizkreises und Inbetriebnahmedokumentation (GEG §60b)
Die Montage umfasst neben der reinen Befestigung stets die hydraulische Integration in den Heizkreis. Bei Tausch eines Altgeräts prüfen wir, ob das neue Gerät – insbesondere bei abweichendem Anschlussbild (Axial- vs. Mittenanschluss) – veränderte Druckverlustcharakteristiken aufweist und ob die Ventilvoreinstellung entsprechend angepasst werden muss.
Heizwasserqualität nach VDI 2035: pH-Wert und Materialverträglichkeit

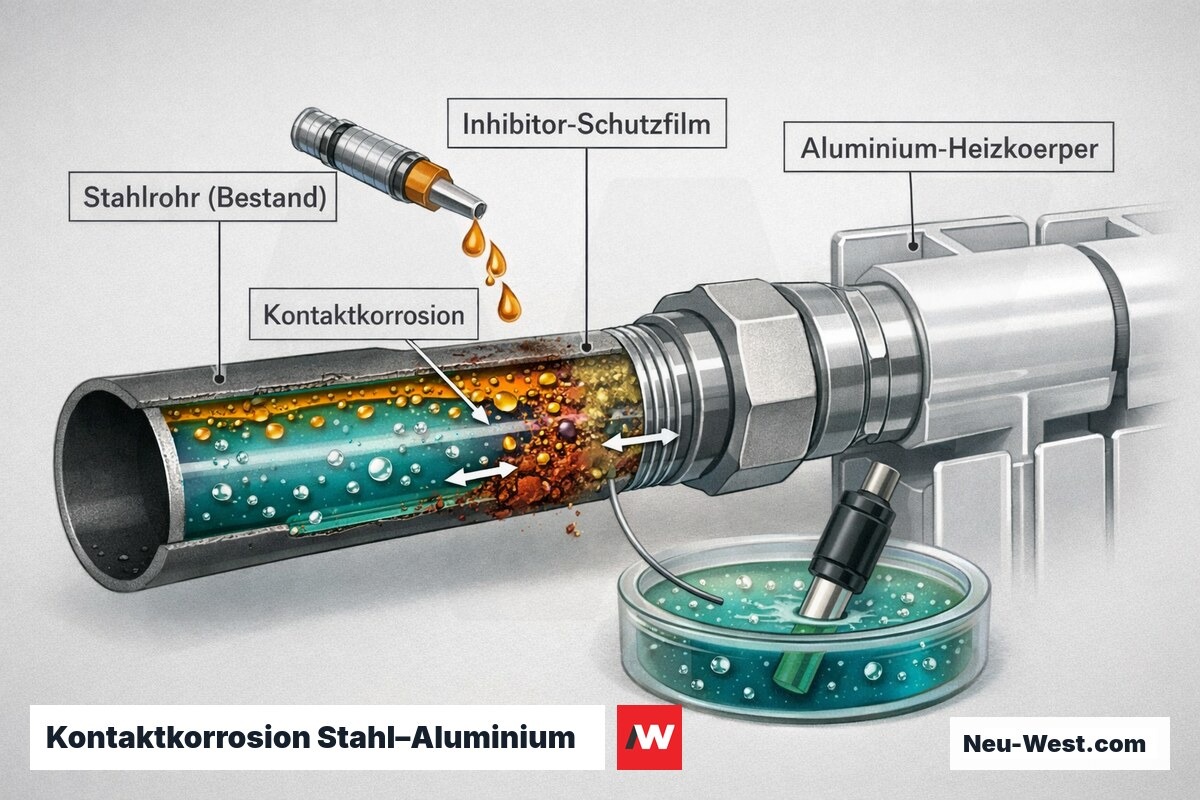

Die VDI 2035 Blatt 1 und 2 regeln Steinbildung und Korrosionsschutz im Heizwasser. Entscheidend beim Badheizkörper: Viele Designmodelle bestehen aus Aluminium oder aluminiumhaltigen Legierungen — der zulässige pH-Wert ist dann auf 7,5 bis maximal 8,5 begrenzt. Stahl-Flachheizkörper vertragen pH 8,2 bis 10,0.
Die elektrische Leitfähigkeit des Heizwassers darf im Betrieb 100 µS/cm nicht überschreiten; direkt nach Befüllung ist der Übergangsgrenzwert 400 µS/cm. Wird ein Aluminium-Badheizkörper in eine bestehende Stahlanlage eingebunden, besteht Kontaktkorrosionsgefahr — ein Inhibitor nach Herstellervorgabe ist dann Pflicht, nicht Option.
Tragfähigkeit der Wand: Dübel, Lasten und Sonderfälle
Ein wassergefüllter Stahl-Designheizkörper (1,5 m Höhe, Doppelrohr) kann einschließlich Betriebswasser 40 bis 80 kg wiegen. Die zulässige Zugkraft handelsüblicher Gipskarton-Hohlraumdübel liegt bei 0,2 bis 0,8 kN pro Dübel — das reicht für leichte Modelle, nicht aber für schwere Designobjekte.
Bei Trockenbau-Leichtwänden ist eine eingemörtelte Stahlgewindestange durch die gesamte Wandscheibe oder eine Holzunterkonstruktion zwischen den CW-Profilen die normgerechte Lösung. Bei Altbau-Sichtmauerwerk prüft der Fachbetrieb die Steinqualität vor Dübelsetzung — mürbe Fugen erfordern Injektionsdübel statt Spreizanker.
Rechner: Erforderliche Normwärmeleistung nach EN 442
Badezimmer werden nach DIN EN 12831-1 mit 24 °C Sollraumtemperatur (Komfortbad) ausgelegt — gegenüber 20 °C im Wohnbereich ergibt das einen Heizlastaufschlag von ca. 10–15 %. Orientierungswerte Heizlastdichte: Altbau (vor WSchV 1977) 120–150 W/m², sanierter Bestand / GEG 2023 ca. 70–90 W/m², KfW 55 / EH 55 ca. 45–60 W/m². Der Rechner arbeitet mit dem Altbau-Richtwert 125 W/m². Für GEG-Neubaustandard Ergebnis mit Faktor 0,60, für KfW 55 mit Faktor 0,40 korrigieren. Richtwert Heizkörperlänge bei Bauhöhe 1.800 mm (Standard-Handtuchheizkörper): 12–18 W je cm Breite, je nach Rohrdurchmesser und Teilung — Herstellerdatenblatt EN 442 ist maßgebend.
Unverbindlicher Richtwert – der genaue Preis hängt von Untergrund, Aufwand und Ausführung ab.

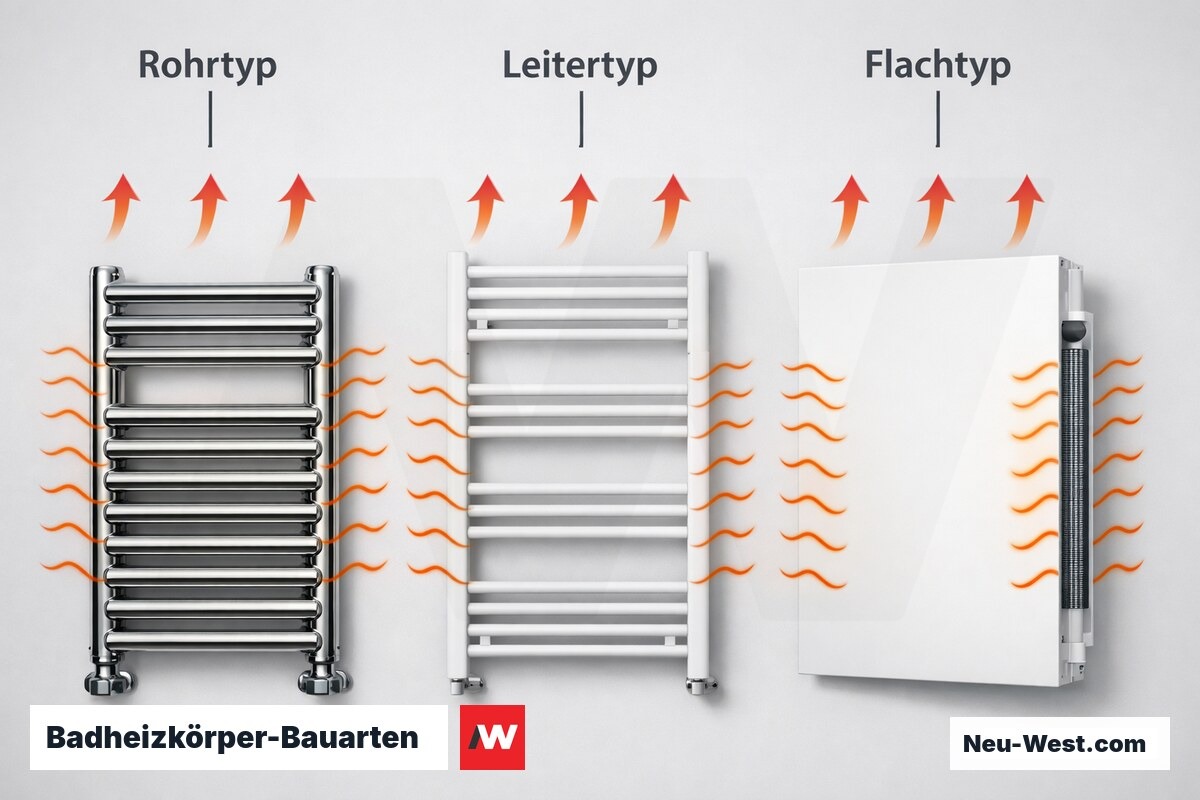

Bauarten von Badheizkörpern im Überblick
Wasserführender Heizkörper (Hydraulisch)
Anschluss an das Heizsystem über Vorlauf und Rücklauf. Standard bei Zentralheizung; Wärmeleistung abhängig von Systemtemperatur und Durchfluss. Kein Stromanschluss erforderlich, kein RCD-Einbau.
Elektrischer Badheizkörper
Integrierter Heizstab mit Thermostat, kein Heizungsanschluss nötig. IP-Schutzklasse nach Schutzbereich zwingend (DIN VDE 0100-701), RCD-Absicherung Pflicht. Betriebskosten deutlich höher als Heizungsbetrieb.
Kombiheizkörper (Dual-Mode)
Wasserführend mit integriertem Elektro-Heizstab als Backup. Im Sommer oder bei Heizungsabschaltung elektrisch beheizbar. Besonders sinnvoll bei Niedertemperatur-Heizsystemen mit langen Sommerpausen.
Infrarot-Badheizkörper / beheizter Spiegel
Elektrisch, Wärmeübertragung per Strahlung statt Konvektion. Kein Wasseranschluss, flache Bauform. Abnahme als ortsfestes elektrisches Betriebsmittel erforderlich; thermische Behaglichkeit bei Zugluft besser als Konvektionsheizkörper.
Elektrischer Heizstab: Schutzbereiche und Abnahmepflicht

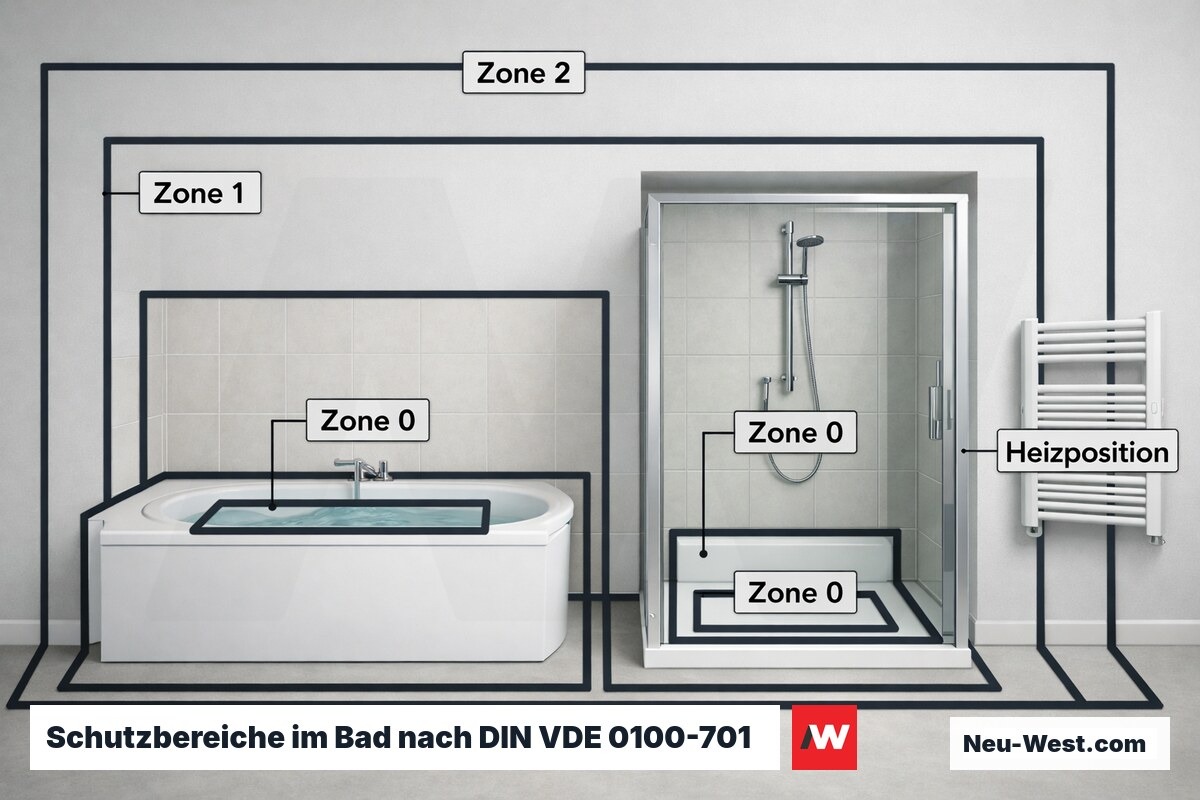

Das Badezimmer ist nach DIN VDE 0100-701 in Schutzbereiche eingeteilt. Zone 1 (direkt über Badewanne oder Dusche bis 2,25 m Höhe) erfordert mindestens Schutzklasse IPX4; Heizstäbe und ihre Anschlüsse müssen die für die jeweilige Zone geltende Schutzart erfüllen — falscher Einbau ist ein meldepflichtiger Mangel.

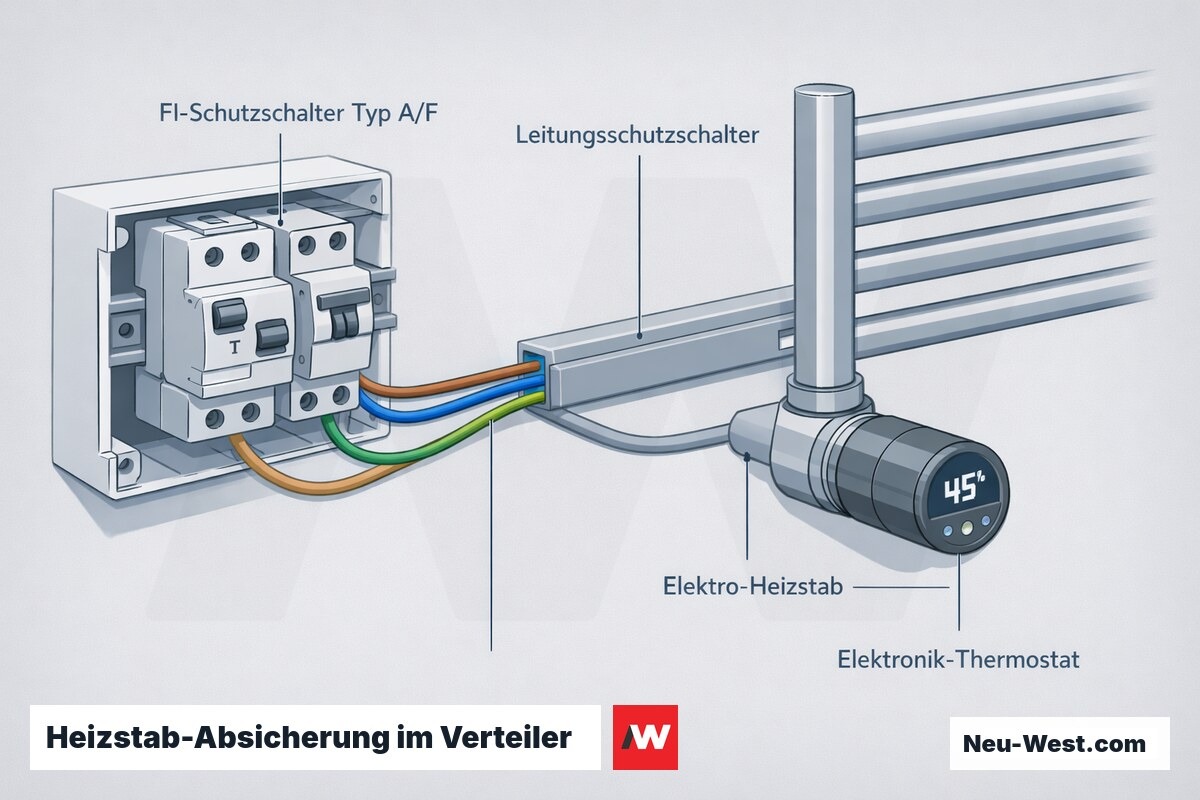

Jeder elektrische Heizstab benötigt einen Fehlerstrom-Schutzschalter (RCD) Typ A mit maximal 30 mA Auslösestrom. Bei pulsierenden Gleichfehlerströmen durch elektronische Thermostate ist Typ F oder Typ B vorgeschrieben. Der Anschluss ist dem zugelassenen Elektroinstallationsunternehmen vorbehalten; die Fertigmeldung beim Netzbetreiber ist Pflicht.
Potentialausgleich: häufig vergessener Mangel
Jeder metallische Badheizkörper muss über den Schutzpotentialausgleich nach DIN VDE 0100-701 Abschn. 415.2 mit dem Hauptpotentialausgleich verbunden sein. Fehlt dieser Anschluss bei nachträglicher Montage, drohen Spannungsverschleppungen — in der Praxis einer der am häufigsten übersehenen Mängel.
Kombi-Heizstab: Leistung nicht überdimensionieren
Der Elektro-Heizstab eines Kombiheizkörpers sollte maximal 60–70 % der hydraulischen Nennleistung abdecken. Überdimensionierung überhitzt das stehende Wasser, belastet Verschraubungen und Dichtungen. Herstellerangaben zur max. Heizstab-Leistung sind bindend.
Automatische Entlüfter: Absperrung erforderlich
Handtuchheizkörper mit vielen kleinen Rohren neigen zur Luftansammlung im Betrieb. Automatische Entlüftungsventile (AAV) erleichtern den Betrieb, dürfen unter Betriebsdruck aber nur mit vorgeschaltetem Kugelhahn eingebaut werden — andernfalls unkontrolliertes Auslaufen bei Fehlfunktion.
Druckprüfung nach Montage: Prüfdruck, Haltezeit und Protokoll
Nach DIN EN 14336 ist nach der Montage eine Dichtheitsprüfung durchzuführen. Der Prüfdruck beträgt das 1,5-Fache des maximal zulässigen Betriebsdrucks; in Wohngebäuden mit typisch 2,5 bar Betriebsdruck ergibt sich ein Prüfdruck von mindestens 3,75 bar, aufzurunden auf die nächste Manometerablesung. Haltezeit: 30 Minuten ohne messbaren Druckabfall.
Das Druckprüfprotokoll dokumentiert Prüfdruck, Prüfdatum, Haltezeit und Ergebnis. Es ist unverzichtbarer Bestandteil der Gewährleistungsdokumentation und bei Schadensfällen entscheidend für die Haftungsfrage. Viele Gebäudeversicherungen verlangen das Protokoll bei wasserführenden Umbauten als Nachweis ordnungsgemäßer Ausführung.

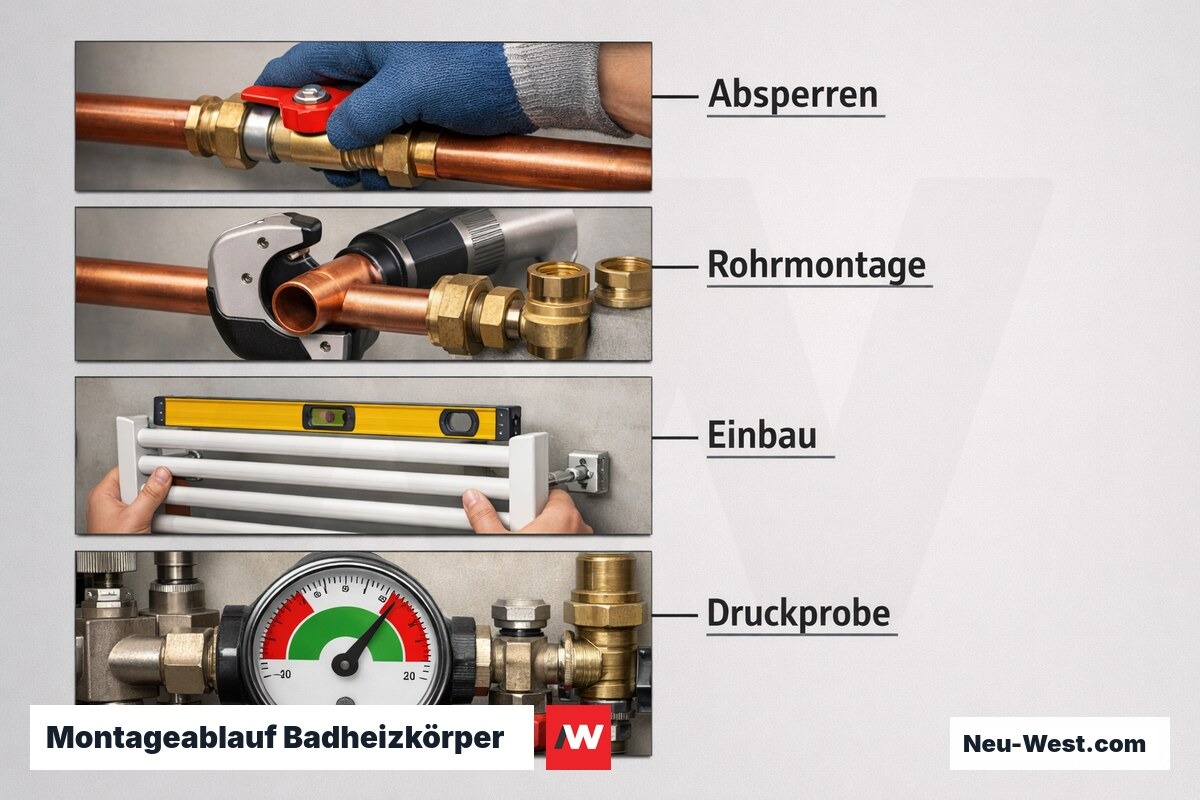

Montageablauf: Badheizkörper fachgerecht einbauen
Bestandsaufnahme und Planung
Wandaufbau klären (Tragfähigkeit, Dübeltauglichkeit), Heizungsanschlüsse lokalisieren, Systemdruck und -temperatur prüfen, Schutzbereich nach DIN VDE 0100-701 abstecken. Bei TWW-Anschluss: Legionellen-Risikobewertung nach DVGW W 551.
Wandbefestigung vorbereiten
Konsolen-Abstand nach Herstellervorgabe anreißen, Bohrlöcher setzen. Bei Leichtwand: Holzunterkonstruktion zwischen CW-Profilen oder Durchbeschlagung mit Gewindestange. Montagetiefe protokollieren.
Heizungsanschlüsse herstellen
Rohranschlüsse absperren, Übergangsstücke (Exzenter bei versetzten Anschlüssen ≤ 50 mm) montieren, Thermostatventil und Rücklaufverschraubung einbauen. Dichtmittel nach TRWI; Hanf/PTFE korrekt gewickelt.
Heizkörper befestigen und befüllen
Heizkörper auf Konsolen setzen, Verschraubungen drehmomentgerecht anziehen. Entlüftungsventil öffnen, Wasser einlassen bis vollständige Füllung, erneut entlüften. Heizwasserqualität nach VDI 2035 prüfen.
Druckprüfung und Protokoll
Prüfdruck aufbauen (1,5-facher Betriebsdruck), 30 Minuten halten, Ergebnis schriftlich protokollieren. Bei bestandener Prüfung: Betriebsdruck herstellen, Thermostatventil-Voreinstellung setzen.
Elektrischer Anschluss (nur bei Heizstab / Kombi)
Ausführung durch Elektrofachkraft: Zuleitung dimensionieren, RCD Typ A/F einbauen, Potentialausgleich herstellen, Fertigmeldung beim Netzbetreiber veranlassen. IP-Klasse des Einbauorts dokumentieren.

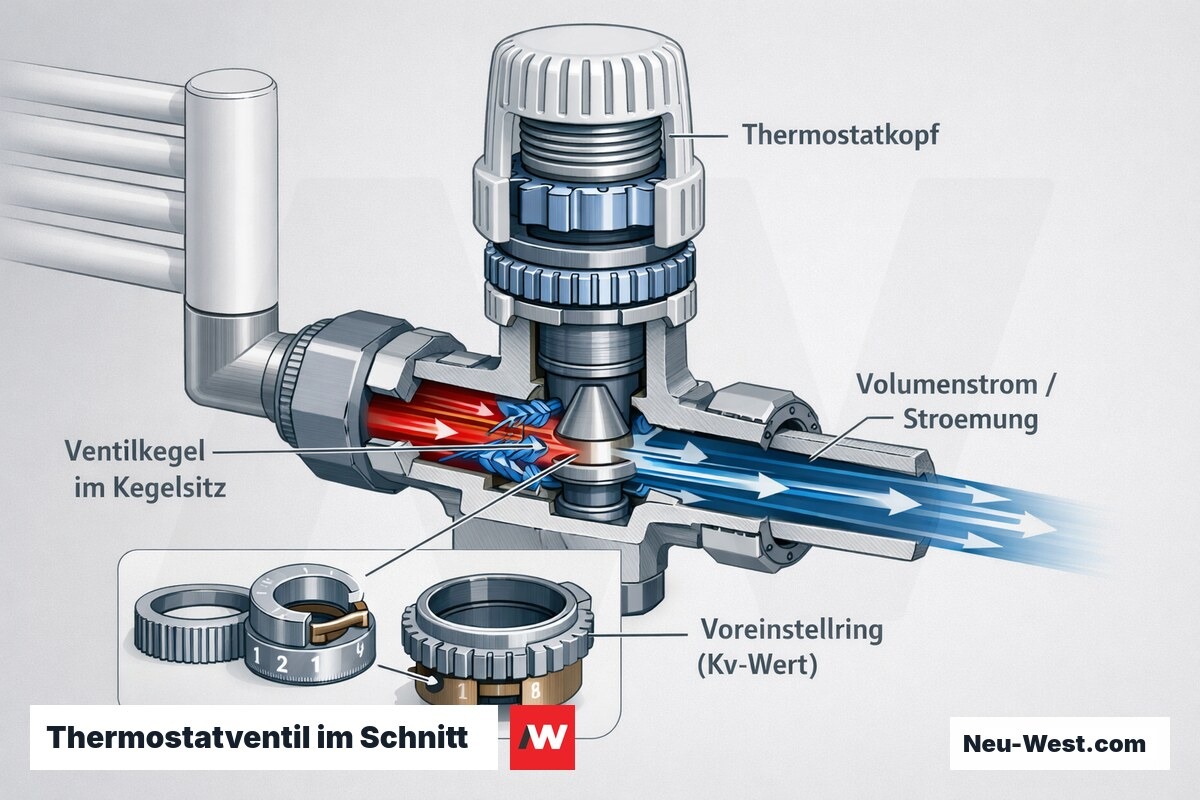

Thermostatventil-Voreinstellung: Kv-Wert und Pfeifgeräusche
Der Kv-Wert eines Thermostatventils beschreibt den Volumenstrom in m³/h bei 1 bar Druckdifferenz. Bei Badheizkörpern mit geringer Heizlast (typisch 200–600 W) sind Voreinstellwerte von Kv 0,05 bis 0,20 üblich — deutlich niedriger als bei Wohnraum-Heizkörpern. Zu hohe Voreinstellung bei kleiner Heizlast führt zwangsläufig zu Überversorgung und Geräuschentwicklung.
Pfeifgeräusche entstehen bei zu hohem Volumenstrom durch teilgeöffnetes Ventil (Strömungsgeräusch im Kegelsitz). Das ist kein Materialfehler, sondern direktes Symptom fehlenden hydraulischen Abgleichs. Zu niedrige Voreinstellung hingegen begrenzt die Maximalleistung selbst bei voll geöffnetem Thermostat — häufigste Ursache für dauerhaft kalte Handtuchheizkörper nach Umbaumaßnahmen.
Technische Kennwerte: Thermostatventile und Systemparameter
| Kv-Wert Bereich (Badheizkörper typisch) | 0,05 – 0,30 m³/h |
|---|---|
| Heizleistung Handtuchheizkörper (75/65/20 °C) | 150 – 900 W |
| Heizleistung bei 55/45 °C (Niedertemperatur) | ca. 70–75 % der Normleistung |
| Typischer Betriebsdruck Wohngebäude | 2,0 – 3,0 bar |
| Prüfdruck nach DIN EN 14336 | 1,5-facher Betriebsdruck |
| Schutzbereiche nach DIN VDE 0100-701 | Zone 0 (Wanneninneres), Zone 1 (bis 2,25 m über Wannenrand) |
| RCD-Auslösestrom (Heizstab) | ≤ 30 mA (Typ A/F/B je nach Last) |
| pH-Wert Heizwasser Aluminium-Heizkörper | 7,5 – 8,5 (VDI 2035 Blatt 1) |
| Leitfähigkeit Heizwasser Zielwert | ≤ 100 µS/cm (VDI 2035 Blatt 2) |
Badheizkörper an der TWW-Zirkulation: Legionellenrisiko und DVGW W 551
Ältere Badsanierungen nutzen häufig die Trinkwasser-Warmwasser-Zirkulationsleitung als Wärmequelle für den Badheizkörper. Das spart Heizungsrohre, birgt aber ein hygienisches Risiko: Sinkt die TWW-Temperatur an der Zirkulation unter 55 °C (DVGW W 551), liegt der ideale Temperaturbereich für Legionellenwachstum (25–45 °C) vor.
Bei Gebäuden mit mehr als 400 Litern TWW-Inhalt oder Leitungen über 3 Liter zwischen Abgang und Verbraucher besteht Pflicht zur Gefährdungsanalyse nach Trinkwasserverordnung. Der Umbau auf einen separaten Heizkreis beseitigt das TWW-Risiko vollständig, erfordert aber neue Heizungsanbindung — ein Mehraufwand von typisch 600–1.500 EUR, der bei der Planung häufig fehlt.

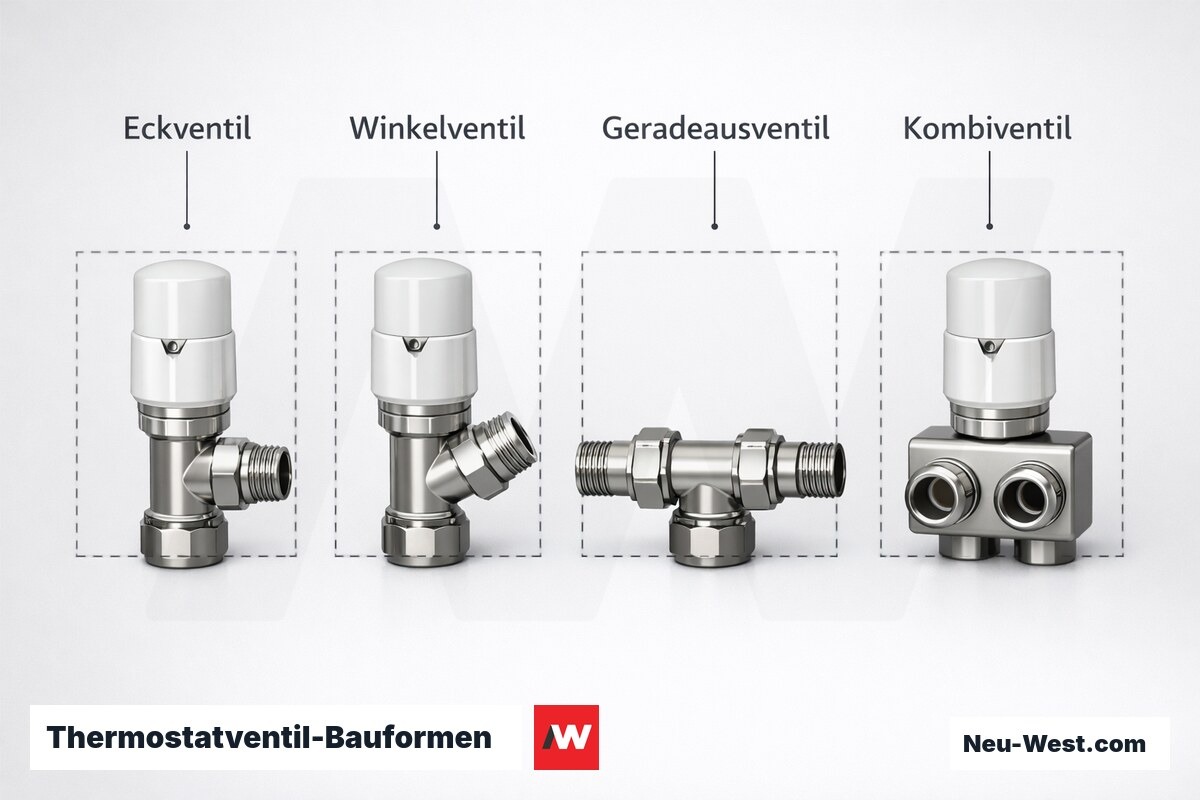

Heizkörpertyp-Finder: Bauart, Beschichtung und Ventilbauform
Welche Anschluss- und Systemkonfiguration liegt vor?
Hydraulisch, Elektrisch oder Kombi: Entscheidungsübersicht
| Kriterium | Hydraulisch | Elektrisch | Kombi (Dual-Mode) |
|---|---|---|---|
| Betriebskosten | Niedrig (Heizungstarif) | Hoch (Stromtarif) | Mittel (Heizung + Strom saisonal) |
| Heizungsanschluss nötig | Ja | Nein | Ja |
| Elektroanschluss / RCD | Entfällt | Pflicht, IP-Klasse beachten | Pflicht, IP-Klasse beachten |
| Sommerbetrieb möglich | Nein (Heizung abgeschaltet) | Ganzjährig | Ganzjährig (Strom als Backup) |
| Eignung für Wärmepumpe | Optimal (Niedertemperatur) | Unabhängig | Optimal + Backup bei Absenkbetrieb |
| Abnahmepflicht | Druckprüfung DIN EN 14336 | Fertigmeldung VDE | Beides kumuliert |
Hydraulischer Abgleich: BEG-Fördervoraussetzung und Dokumentationspflicht
Der hydraulische Abgleich ist in der novellierten BEG-Richtlinie verpflichtende Voraussetzung für die Förderung von Heizungsoptimierungsmaßnahmen. Bei Wärmepumpeneinbau ist Verfahren B nach DIN EN 12831 (raumweise Heizlastberechnung) vorgeschrieben; Verfahren A (vereinfacht ohne Heizlastberechnung) genügt nur bei anderen geförderten Einzelmaßnahmen.

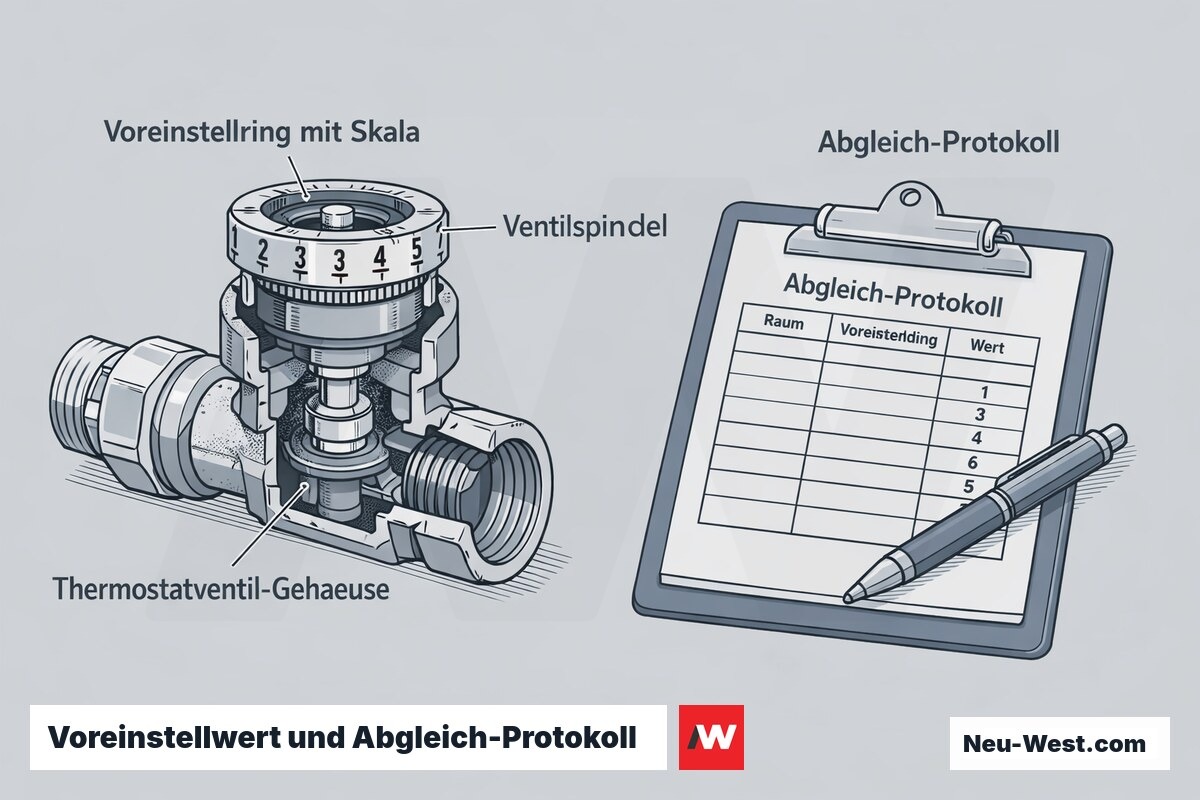

Die Voreinstellwerte aller Thermostatventile — einschließlich des neu montierten Badheizkörpers — müssen schriftlich protokolliert werden. Dieses Dokument ist Basis für Förderanträge und schützt den Auftraggeber: Ändert ein Bewohner Ventileinstellungen eigenmächtig, ist der abgeglichene Ausgangszustand nachweisbar. Fehlt das Protokoll, entfällt die Förderfähigkeit auch nachträglich.
Was kostet Badheizkörper montieren lassen?
Die Montagekosten variieren erheblich je nach Situation im Bestand. Maßgeblich sind Wandaufbau, Anschluss-Situation, Leitungsänderungsbedarf und ob ein Heizstab-Elektroanschluss erforderlich ist.
| Leistung | Preis-Spanne (Richtwert) |
|---|---|
| Demontage Altgerät + Montage (Anschlüsse vorhanden) | 180 – 320 EUR |
| Montage mit Leitungsänderung / neuen Anschlüssen | 400 – 750 EUR |
| Wandverstärkung / Sonderverankerung Leichtwand | 150 – 400 EUR |
| Elektroanschluss Heizstab inkl. RCD-Einbau | 220 – 450 EUR |
| Hydraulischer Abgleich gesamte Anlage (Aufschlag) | 350 – 700 EUR |
| Druckprüfung mit Protokoll nach DIN EN 14336 | 80 – 150 EUR (oft enthalten) |
| Badheizkörper Material (Handtuchtyp, ohne Sonderwunsch) | 180 – 1.800 EUR |
| Gesamtkosten typische Bestandssanierung (ohne Material) | 600 – 1.400 EUR |
Richtwerte für Berlin/Brandenburg, projektabhängig — kostenloses Festpreis-Angebot anfragen.
Was Montagekosten wirklich treibt: Fallstricke im Bestand
Im Bestand sind Leitungsführungen oft nicht zugänglich; Rohre liegen hinter Vorwandinstallation oder Fliesen. Jede Stemm- und Verputzarbeit zur Leitungsanpassung multipliziert den Aufwand. Exzenter-Übergangsstücke lösen versetzt liegende Altanschlüsse kostenarm, wenn der Versatz ≤ 50 mm beträgt — ein Detail, das im Vorab-Angebot oft nicht abgefragt und damit nicht eingepreist wird.

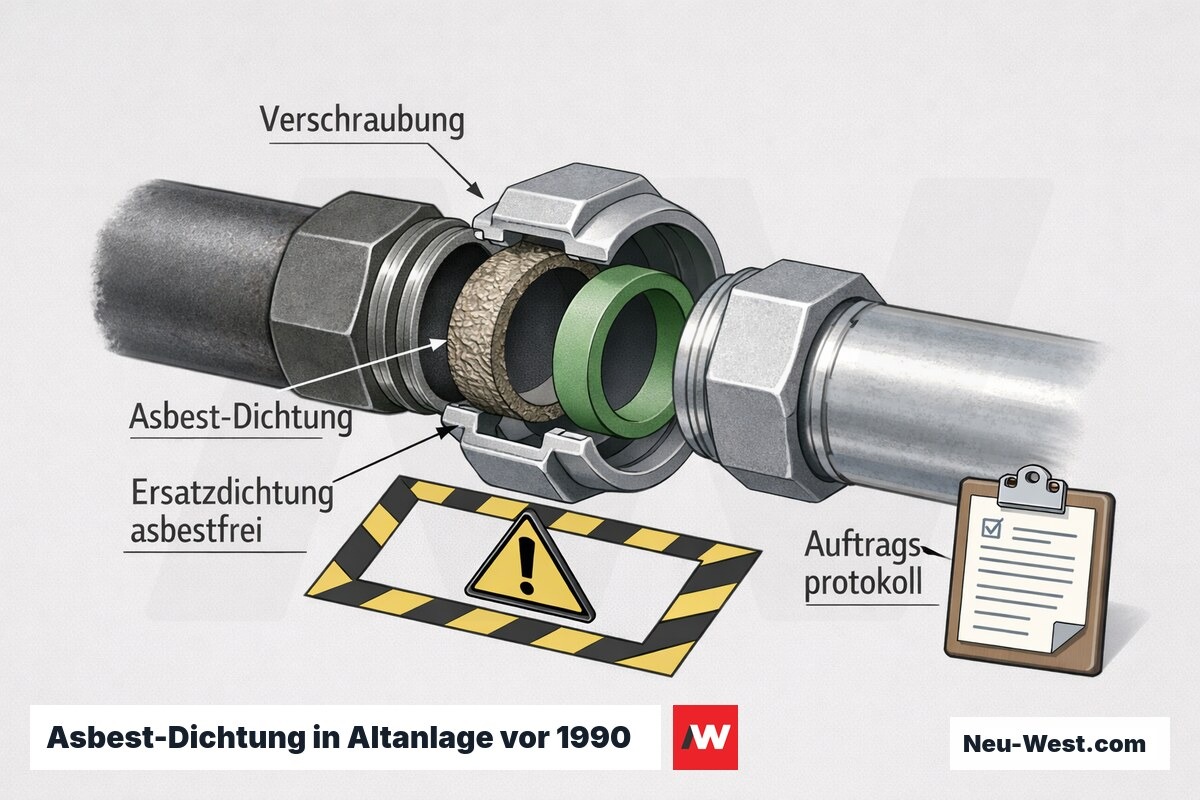

Ein unterschätzter Fallstrick: asbesthaltige Dichtungen in Altanlagen vor 1990. Sobald alte Verschraubungen geöffnet werden, müssen Dichtungsmaterialien auf Asbestgehalt geprüft werden — unsachgemäße Demontage ist eine meldepflichtige Asbestfreisetzung nach TRGS 519. Diesen Punkt sollte das Auftragsprotokoll explizit regeln, bevor Arbeiten beginnen.
