Außensteckdose installieren lassen in Berlin – normgerecht & dauerhaft
Eine Außensteckdose ist weit mehr als ein verlängertes Innenkabel: Die Kombination aus erdverlegter NYY-J-Leitung, witterungsbeständigem IP44/IP55-Gehäuse und vorgeschriebenem FI-Schutzschalter (30 mA) verlangt sorgfältige Planung von Verlegetiefe, Querschnitt und Potenzialausgleich.
Fehler beim Kabeltyp, beim Schutzgrad oder bei der Prüfdokumentation löschen im Schadensfall den Versicherungsschutz. Dieser Fachbetrieb führt die Installation nach DIN VDE 0100-410 und DIN VDE 0100-600 aus und übergibt ein vollständiges Prüfprotokoll.
Was umfasst Außensteckdose installieren?
- Bestandsaufnahme: Stromkreis-Kapazität, Verlegeweg, Erdreichbeschaffenheit und Spannungsabfall-Kalkulation
- Trassierung und Erdarbeiten: Kabelgraben mind. 60 cm Tiefe, Sandbett, Schutzrohr in Überquerungsbereichen
- Verlegen der NYY-J-Außenleitung mit Trassenmarkierungsband (gelb, 20 cm über Kabeloberkante)
- Montage der Außensteckdose im IP44/IP55-Aufputzgehäuse mit abgedichteter Kabelverschraubung
- Absicherung über RCD 30 mA und Leitungsschutzschalter B16 in der Unterverteilung
- Erstprüfung nach DIN VDE 0100-600: Schutzleiter-Messung, Isolationsprüfung, FI-Auslösetest, Protokollübergabe
Der Leistungsumfang schließt auf Wunsch den Einbau von CEE-Steckdosen (16 A blau / 32 A rot) für Wohnmobil-Stellplätze oder leistungsstarke Gartengeräte sowie den Anschluss an einen vorhandenen oder neuen Fundamenterder nach DIN 18014 ein.

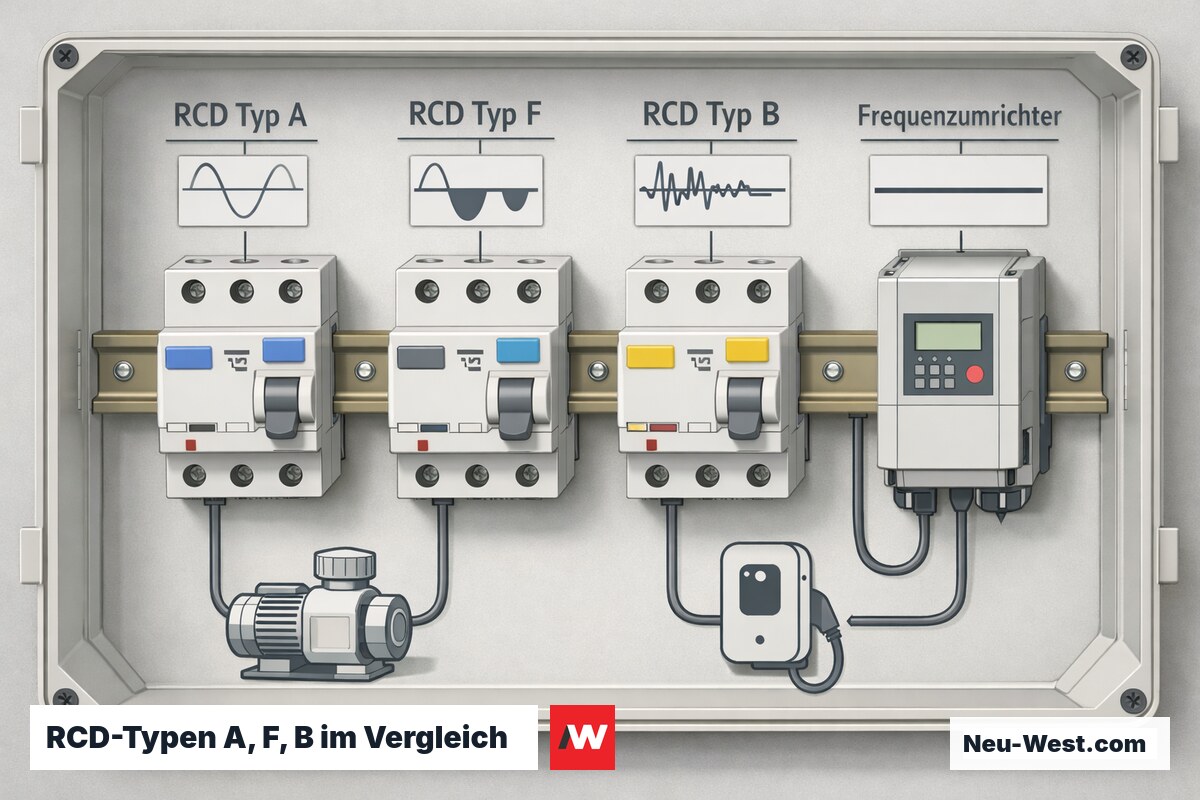

RCD-Typ A, F oder B: Welcher FI-Schutzschalter ist im Garten normgerecht?
Die DIN VDE 0100-410 schreibt für alle Steckdosenstromkreise im Außenbereich einen RCD mit Auslösestrom ≤ 30 mA vor. Typ A erkennt Wechsel- und pulsierende Gleichfehlerströme – das Minimum für einfache Gartensteckdosen ohne frequenzgesteuerte Verbraucher.
Sobald Frequenzumrichter im Spiel sind – etwa für drehzahlgeregelte Tauchpumpen, Poolfilter oder Gartenbewässerungssteuerungen – entstehen glatte Gleichfehlerströme, die Typ A blind passieren lassen. Hier ist Typ F (erkennt zusätzlich hochfrequente Mischströme bis 1 kHz) die normgerechte Wahl. Typ B deckt alle Fehlerstromanteile bis hin zu reinem Gleichstrom ab – relevant bei Wallboxen oder PV-Kleinanlagen mit direktem DC-Pfad.
Ein häufiger Planungsfehler: Bei der Erstinstallation wird Typ A gesetzt, der Auftraggeber rüstet später eine Gartenpumpe mit EC-Motor nach – und der RCD spricht nicht an, obwohl ein gefährlicher Fehlerstrom fließt. Typ F kostet ca. 20–40 EUR Aufpreis gegenüber Typ A und verhindert kostspielige Nachrüstungen.
Was kostet Außensteckdose installieren?
Richtwerte netto für Berlin inkl. Material und Lohnkosten; Kabelgraben ab Hausanschluss bis Einbaustelle.
| Leistung | Preis-Spanne (Richtwert) |
|---|---|
| Teilleistung | Preisspanne |
| Schuko-Außensteckdose AP mit Klappdeckel IP44, Komplettmontage | 150 – 280 EUR |
| Außensteckdose mit Versenkdeckel IP44/IP55 inkl. Sockel | 220 – 400 EUR |
| CEE-Steckdose 16 A / 400 V (Drehstrom), Komplettmontage | 380 – 650 EUR |
| Kabelgraben bis 15 m, Aushub + Sandbett + Verfüllung | 220 – 480 EUR |
| NYY-J 3×2,5 mm², verlegt je lfd. Meter | 8 – 15 EUR/m |
| Leerrohr PE-Wellrohr DN 50 mitlegen, je lfd. Meter | 8 – 14 EUR/m |
| RCD-Nachrüstung im Unterverteiler | 80 – 160 EUR |
| AFDD-Einbau (Fehlerlichtbogenschutz, optional) | 180 – 340 EUR |
| Abnahmemessung (Iso + Schleifenimpedanz + Protokoll) | 60 – 120 EUR |
Richtwerte für Berlin/Brandenburg, projektabhängig — kostenloses Festpreis-Angebot anfragen.
NYY-J oder NYM-J: Der Kabeltyp-Irrtum, der nach Jahren teuer wird
NYM-J ist das gebräuchliche Aufputz- und Innenraumkabel – optisch nahezu identisch mit NYY-J, aber für die Erdverlegung nicht geeignet. Der Kunststoffmantel von NYM-J ist nicht für dauernde Bodenfeuchte, pH-Schwankungen und mechanische Drucklast im Erdreich ausgelegt; er versprödet innerhalb weniger Jahre und erzeugt Kriechströme.
NYY-J besitzt eine dickere PVC-Außenhülle, die Feuchtigkeit, leichten Säureangriff und Bodendruck widersteht. Für direkte Erdverlegung ist NYY-J – oder bei erhöhter mechanischer Beanspruchung ein armiertes Kabel wie NYFGY – die normkonforme Wahl nach DIN VDE 0276-603.
Der Fehler tritt besonders bei Eigenleistungen oder Subunternehmern ohne elektrotechnischen Hintergrund auf: das günstigere NYM-J liegt im Baumarkt bereit, wird 'versehentlich' eingegraben – und fünf Jahre später treten Isolationsfehler auf, die erst nach kostspieligem Neuaufgraben lokalisiert werden können.

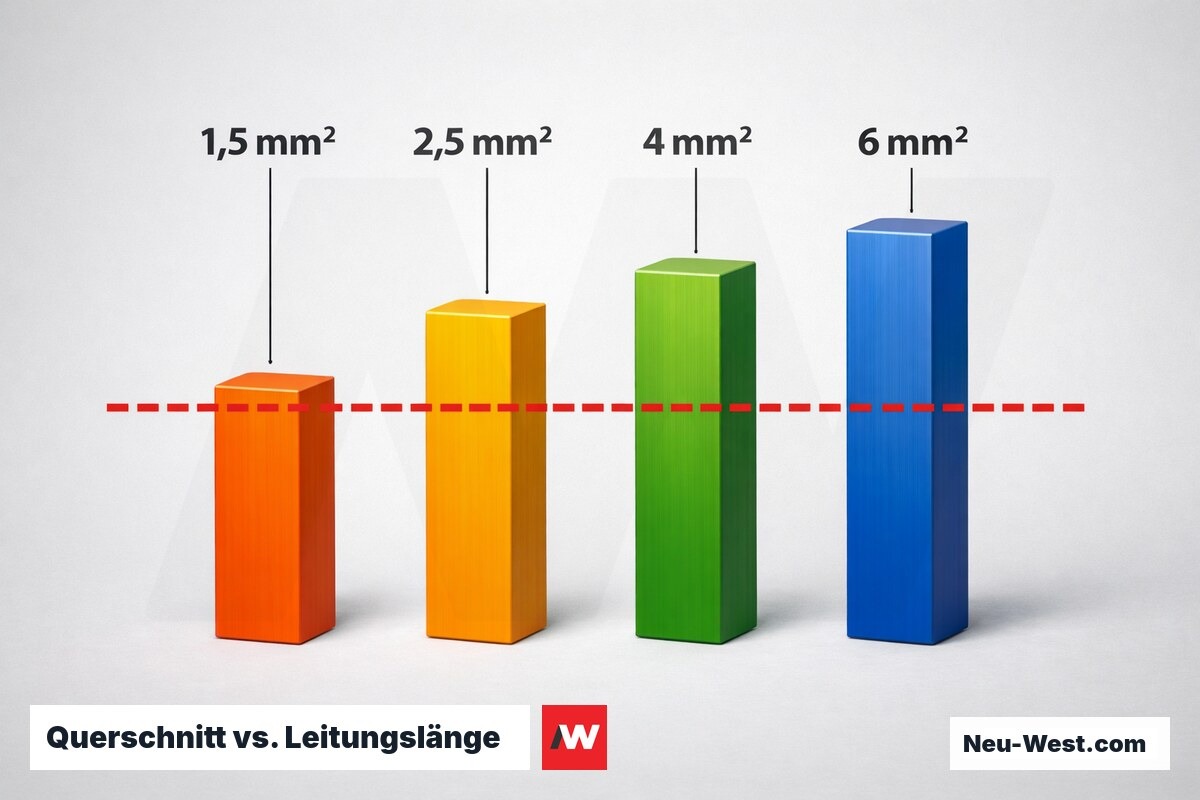

Spannungsabfall-Rechner: Kabelweg zur Außensteckdose
Berechnung nach: ΔU = 2 × L × I × 0,0175 Ω·mm²/m / A (Kupfer, 20 °C). Planungsziel: ≤ 3 % = 6,9 V bei 230 V (IEC 60364-5-52 Anhang G; Normwert für Steckdosenstromkreise 5 %, 3 % gilt als qualitätsgerechter Planungswert). Faktor gilt für Standardabsicherung 16 A / 2,5 mm². Kritische Längen (16 A): 1,5 mm² → max. 18 m; 2,5 mm² → max. 30 m; 4 mm² → max. 49 m; 6 mm² → max. 74 m. Ergebnis > 6,9 V: Querschnitt eine Normgröße erhöhen oder Gartenunterverteilung setzen. Ampere-Reserve bis Grenze: ΔI = (6,9 − ΔU) / (2 × L × 0,0175 / A).
Unverbindlicher Richtwert – der genaue Preis hängt von Untergrund, Aufwand und Ausführung ab.
NYY-J vs. NYM-J: Verlegeeignung im Vergleich
| Eigenschaft | NYY-J | NYM-J |
|---|---|---|
| Direktes Eingraben (ohne Schutzrohr) | Ja | Nein |
| Dauernde Bodenfeuchte / Bodensäure | Geeignet | Ungeeignet |
| Aufputzmontage / Trockenbau | Bedingt geeignet | Ja |
| UV-Beständigkeit (ungeschützt) | Begrenzt (< 2 Jahre) | Gut |
| Temperaturbereich | −40 bis +70 °C | −5 bis +70 °C |
| Normreferenz Erdverlegung | DIN VDE 0276-603 | Nicht vorgesehen |

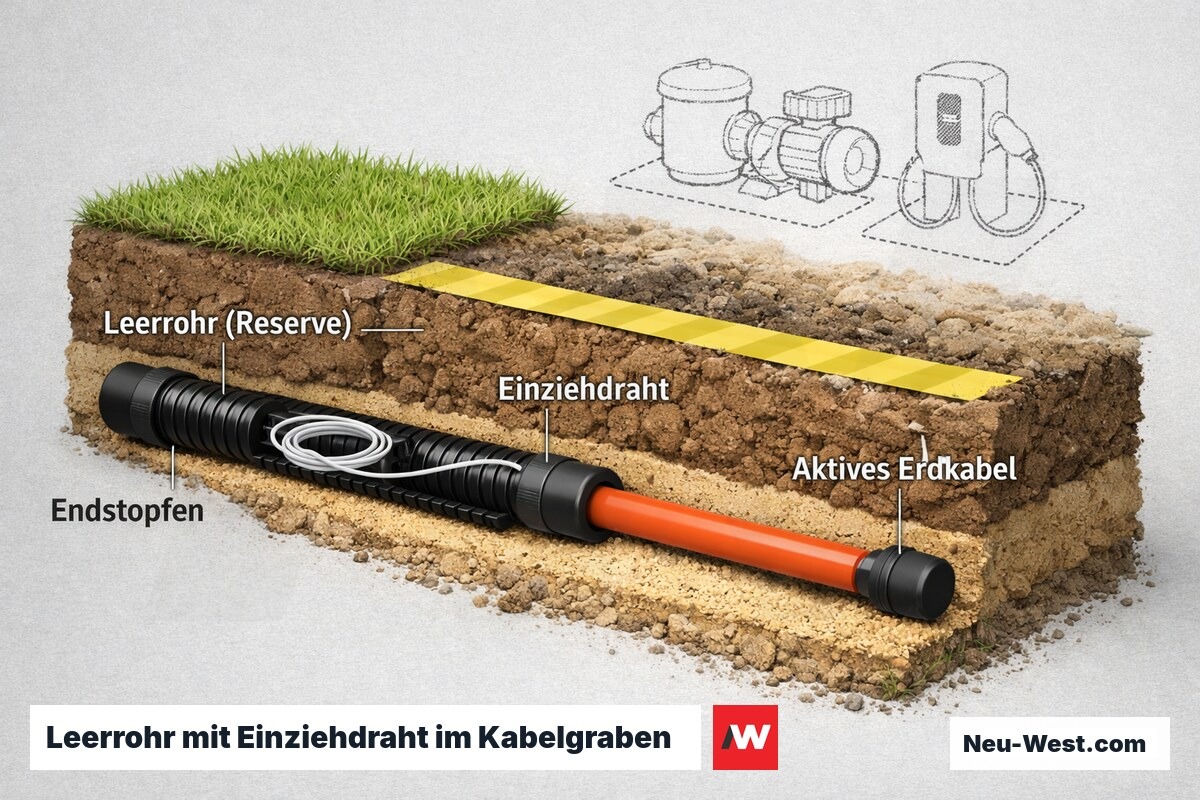

Leerrohr mitlegen: 10 EUR Mehrkosten jetzt, bis 1.500 EUR Einsparung bei Nachrüstung
Beim Ausheben eines Kabelgrabens fallen die Erdarbeitskosten unabhängig davon an, ob ein oder zwei Rohre eingelegt werden. Ein PE-Wellrohr DN 50 oder DN 63 nach DIN EN 61386 als Leerrohr kostet beim Mitlegen ca. 8–14 EUR/m Materialaufpreis – ohne nennenswerten Mehraufwand in der laufenden Maßnahme.
Muss später eine zweite Leitung nachgerüstet werden – für Poolpumpe, Gartenbeleuchtungskreis oder E-Auto-Ladestation – fallen ohne Leerrohr erneut 40–80 EUR/m für Aufgraben, Sandbett und Verfüllung an. Auf 15 m Kabelweg summiert sich das auf 600–1.200 EUR Mehrkosten, die mit einem vorbereiteten Leerrohr vollständig entfallen.
Empfehlenswert: Das Leerrohr sofort mit einem Einziehdraht bestücken und die Enden mit Stopfen verschließen, damit kein Schmutz oder Kleintiere eindringen. Lage und Tiefe im Bestandsplan dokumentieren.

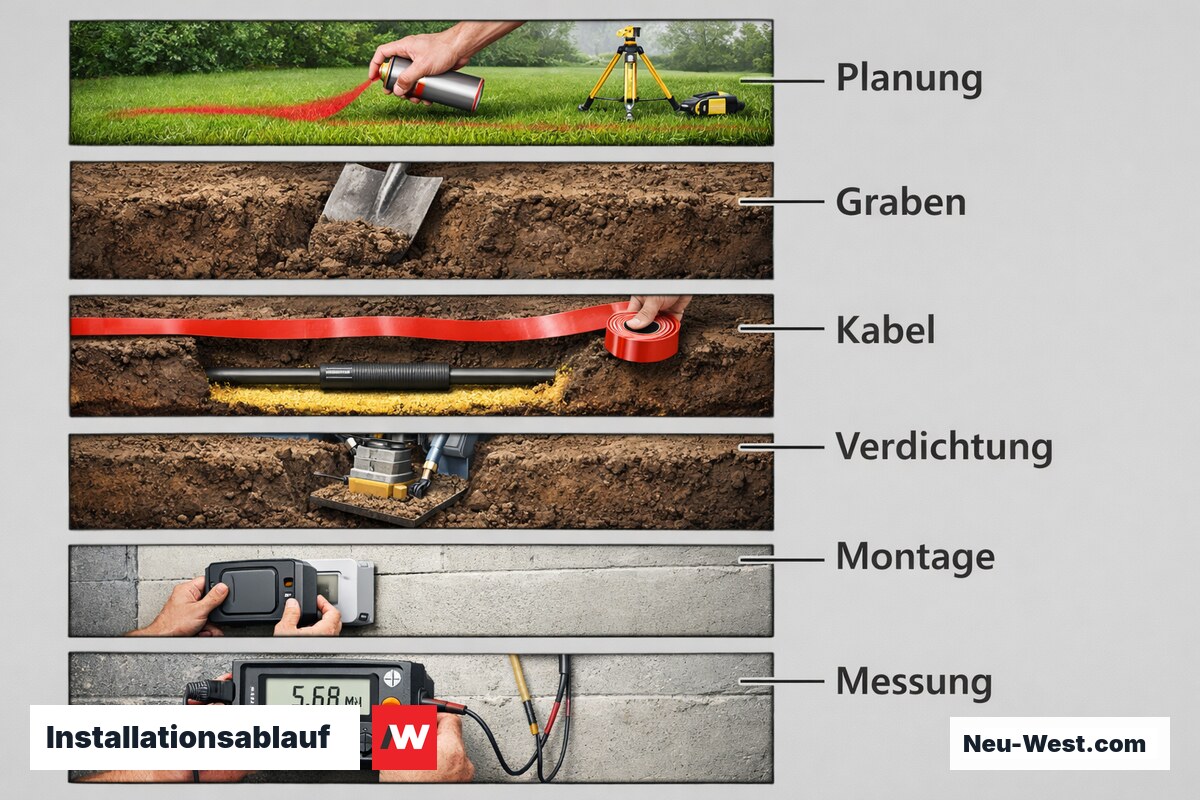

Ablauf: Außensteckdose installieren – von Planung bis Abnahme
Verbraucher- und Schutzkonzept festlegen
RCD-Typ (A / F / B) anhand der geplanten Verbraucher bestimmen; Querschnitt und Kabelweg planen; Leerrohrbedarf, Bodenbeschaffenheit und ggf. Bebauungsplan prüfen.

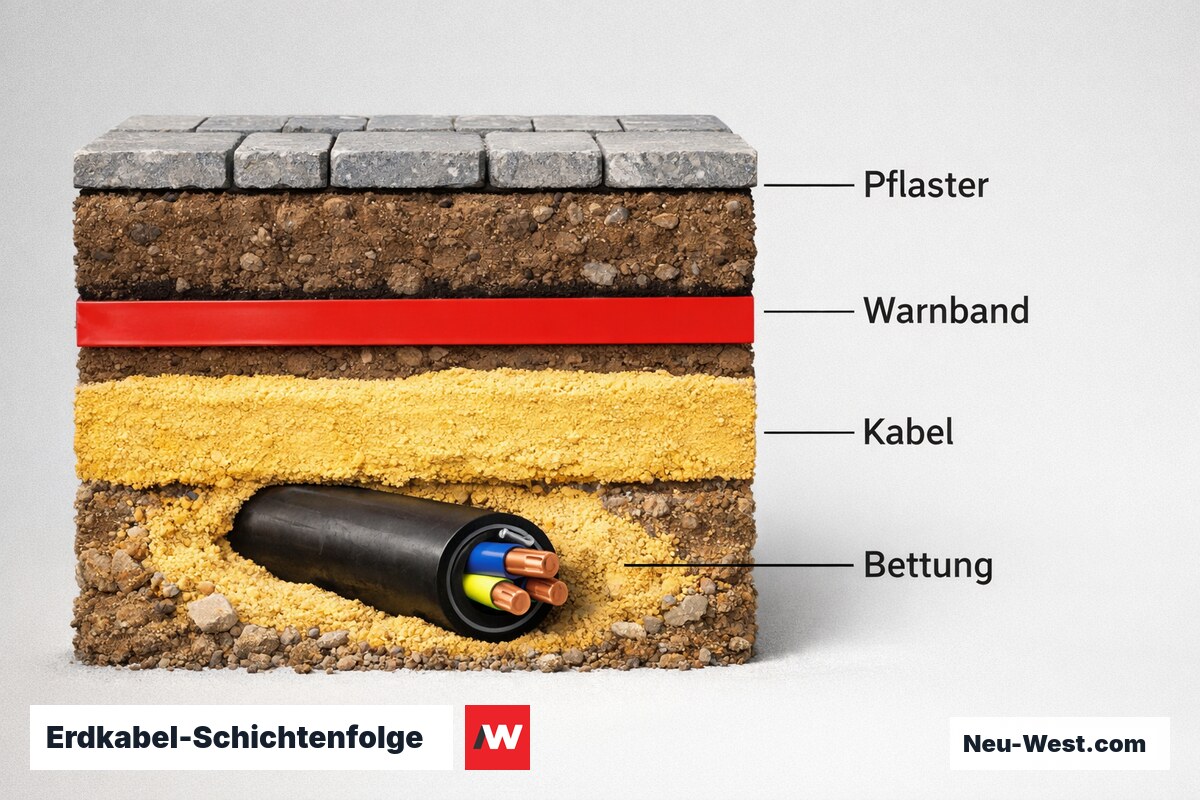

Kabelgraben ausheben
Mindesttiefe 600 mm bei Verlegung im PE-Schutzrohr (DIN VDE 0100-520); Grabensohle von Steinen befreien, 100 mm Sandbett einbringen.
Kabel und Leerrohr verlegen
NYY-J (oder NYFGY bei erhöhter Drucklast) einlegen; Leerrohr sofort mit Einziehdraht bestücken; gelb-schwarzes PE-Warnband 100 mm über dem Kabel einlegen (Anforderung nach DIN VDE 0100-520 und NetzbetreiberTAB).
Graben verfüllen und verdichten
Sandfeinbettung 100 mm über Kabel, dann lagenweise Verdichtung – keine groben Steine, kein Bauschutt direkt am Kabel oder Rohr.
Steckdosen-Gehäuse montieren
AP-Gehäuse oder Einbaudose (IP44 / IP55), Schutzleiteranschluss und ggf. Potenzialausgleichsklemme an Metallsäule (Mindestquerschnitt 6 mm² Cu zur Hauptpotenzialausgleichsschiene).
Einspeisung und RCD anschließen
Kabel in Unterverteiler einführen, Leitungsschutzschalter B16 setzen, RCD Typ A oder F gemäß Verbraucheranalyse – Klemmung ausschließlich durch Elektrofachkraft gemäß NAV § 13.
Abnahmemessungen und Protokoll
Isolationswiderstand (≥ 1 MΩ bei 500 V DC), Schleifenimpedanz, RCD-Auslösezeit messen – Prüfprotokoll nach DIN VDE 0100-600 ausstellen und zum Hausarchiv nehmen.
Kondensat und Frost: Warum Gehäuse-Entwässerung und IK-Wert unterschätzt werden
Temperaturwechsel erzeugen in geschlossenen Außensteckdosen-Gehäusen Kondensation – besonders an beschatteten Nordfassaden oder unter Überdachungen mit eingeschränkter Luftzirkulation. Gehäuse ohne Entwässerungsöffnung an der Unterseite sammeln Wasser, das Kontaktflächen und Anschlussklemmen durch Kriechkorrosion langfristig zerstört.
Der IK-Wert nach IEC 62262 quantifiziert die Stoßfestigkeit des Gehäuses: IK07 entspricht 2 Joule Aufprallenergie – ausreichend für wandmontierte Dosen. Für freistehende Gartensäulen, wo Rasenmäher, Schubkarren oder Gartengeräte gelegentlich anprallen, sollte IK08 (5 J) spezifiziert werden.
Frostgefährdete Standorte verlangen Beachtung der Werkstoffwahl: Polycarbonat (PC) bleibt bis −40 °C schlagzäh, während ABS unterhalb von −10 °C versprödet und unter Schlagbelastung splittert. Diesen Unterschied nennt kein Produktdatenblatt auf der Vorderseite – er steht in den Materialdetails.
Steckdosen-Konfigurations-Berater
Geplante Anwendung / Verbraucher?
Technische Kennwerte: Außensteckdose Außenbereich
| Kennwert | Wert / Norm |
|---|---|

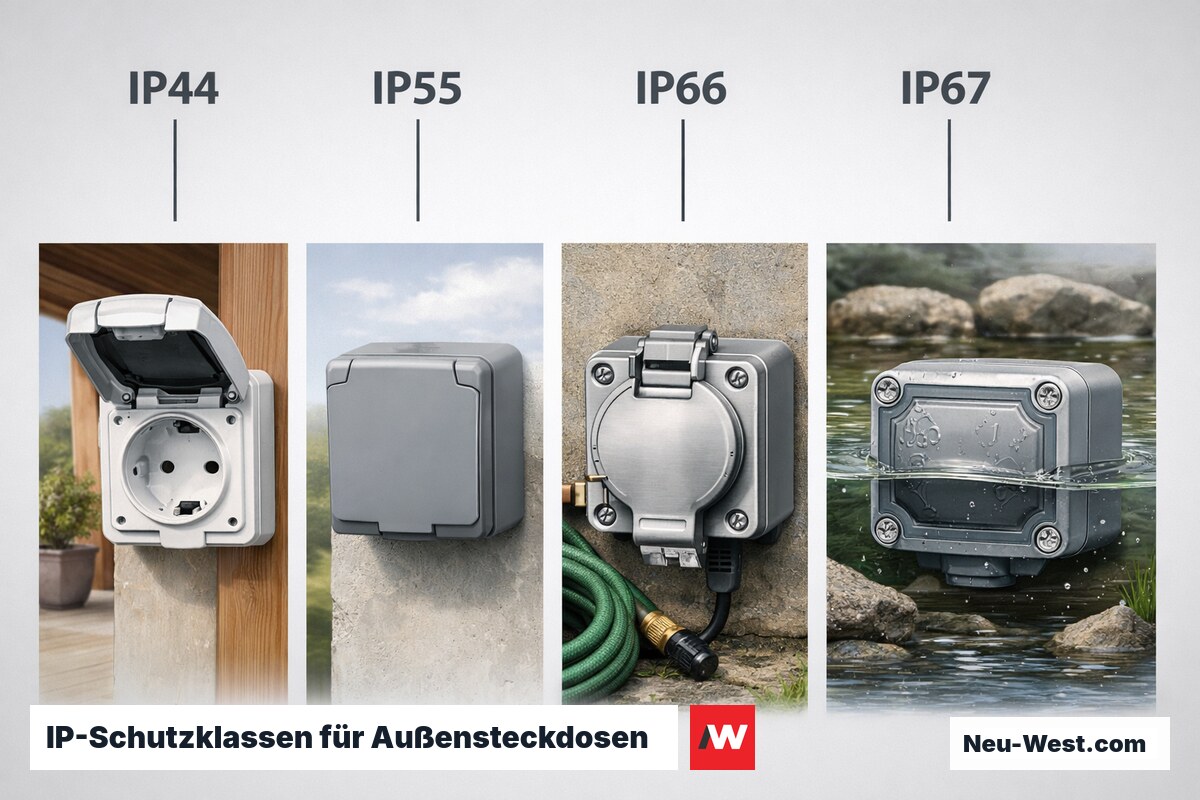

| Mindest-IP-Schutzgrad Außen | IP44 (DIN EN 60529) |
| Empfehlung unüberdachte / exponierte Lage | IP55 oder IP66 |
| Stoßfestigkeit Wandmontage | IK07 – 2 Joule (IEC 62262) |
| Stoßfestigkeit Gartensäule (Empfehlung) | IK08 – 5 Joule (IEC 62262) |
| Kabelverlegetiefe mit PE-Schutzrohr | ≥ 600 mm (DIN VDE 0100-520) |
| Kabelverlegetiefe ohne Schutzrohr | ≥ 700 mm (Empfehlung Netzbetreiber-TAB) |
| RCD-Auslösestrom (max.) | 30 mA (DIN VDE 0100-410) |
| RCD-Auslösezeit bei I∆n (max.) | 40 ms (IEC 61008 / IEC 61009) |
| Mindestquerschnitt 230-V-Kreis, 16 A | 2,5 mm² Cu |
| Mindestquerschnitt 400-V-CEE, 16 A | 2,5 mm² Cu (5-adrig: 3L + N + PE) |
| Isolationswiderstand Abnahme | ≥ 1 MΩ bei 500 V DC (DIN VDE 0100-600) |

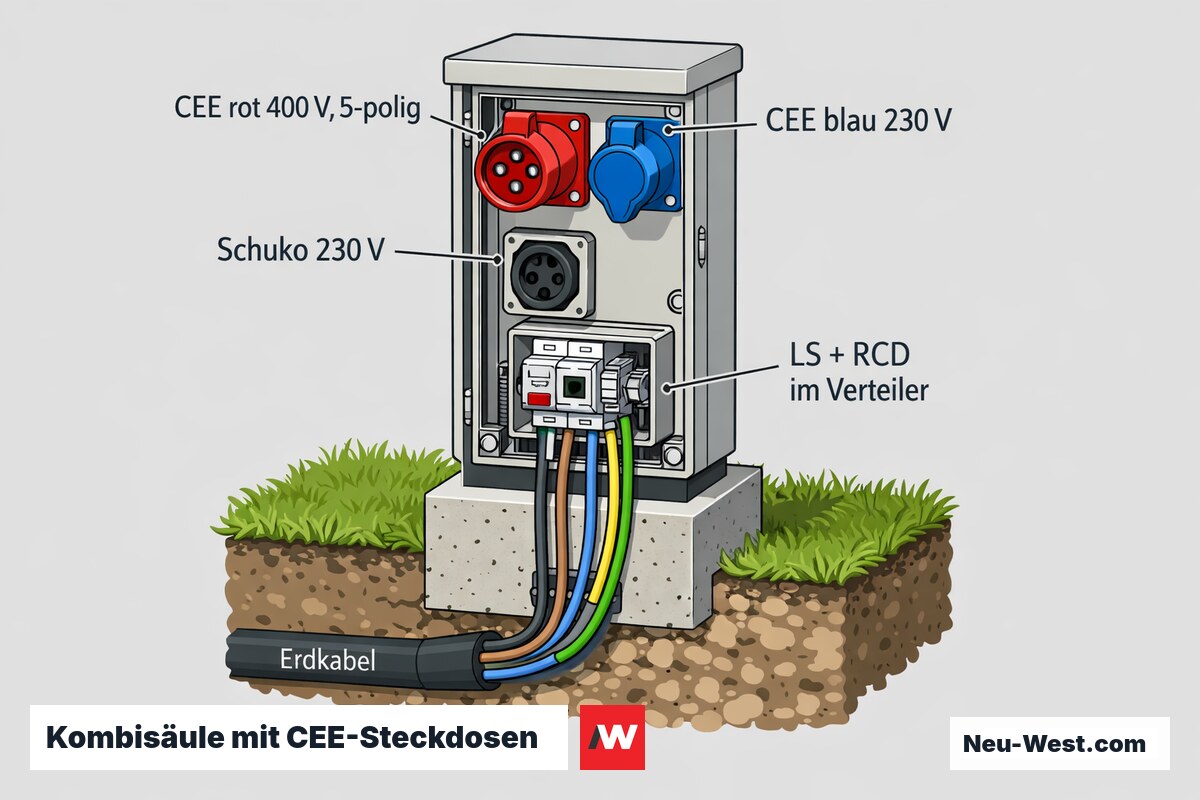

Drehstrom 400 V im Garten: Wann eine CEE-Steckdose die richtige Wahl ist
Viele leistungsstarke Gartengeräte – Kreissägen, Häcksler mit Drehstrommotoren, große Tauchpumpen – sind als 400-V-Drehstromvariante erhältlich. Gegenüber einphasigen 230-V-Versionen bieten sie bei gleicher Nennleistung geringere Ströme je Phase, kleinere Leitungsquerschnitte und gleichmäßigeren Motorlauf ohne Anlaufkondensator.
Die normierte Steckvorrichtung ist die CEE-Steckdose 16 A / 400 V (rot, 5-polig) nach IEC 60309; die blaue CEE-Variante (16 A / 230 V, 3-polig) deckt Wohnmobil-Stellplätze und 230-V-Kleinverbraucher ab. Der Drehstromanschluss erfordert eine 5-adrige Einspeisung (L1, L2, L3, N, PE) mit eigenem Leitungsschutzschalter und RCD im Unterverteiler.
Planungshinweis: Eine CEE-Steckdose ersetzt nicht gleichzeitig eine Standard-Schuko-Dose am selben Standort. Für 230-V-Kleinverbraucher wäre sonst ein Adapter nötig, der häufig zu Fehlanwendungen führt. Sinnvoller ist eine Kombisäule mit CEE rot + Schuko + RCD-Block in einem Gehäuse.

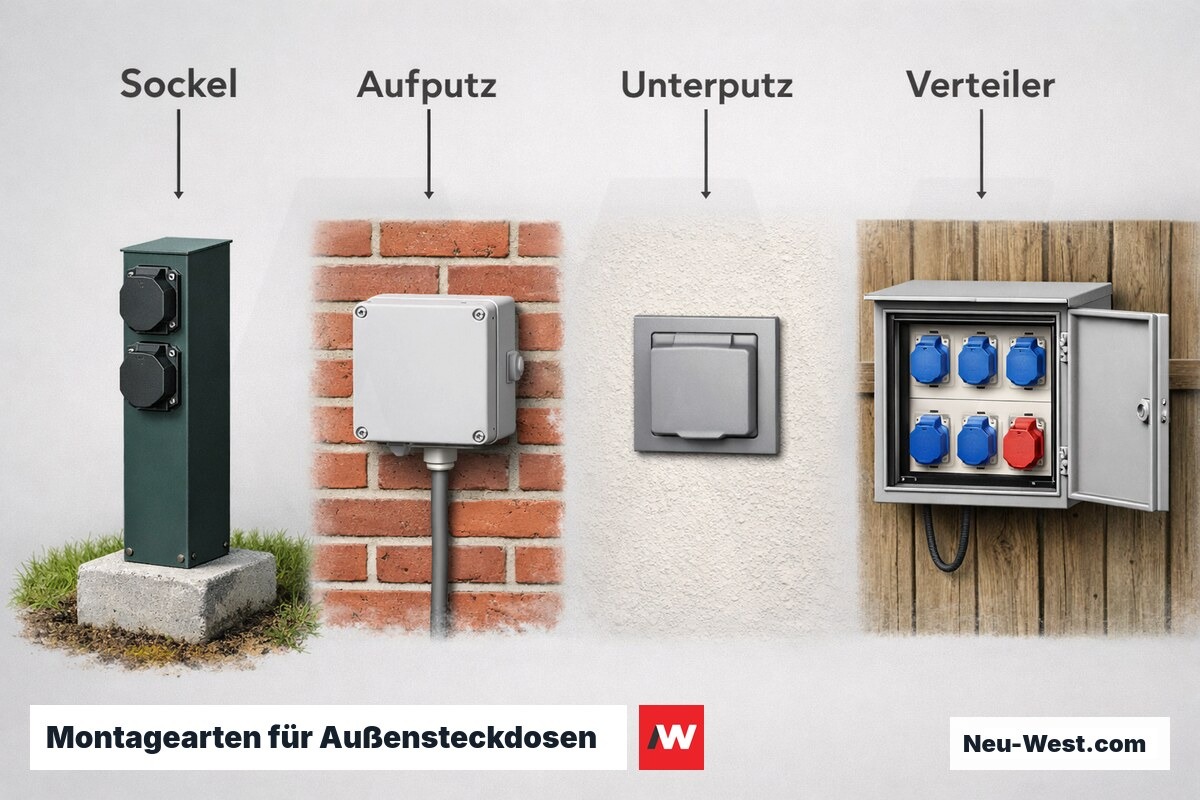

Bauformen und Varianten: Außensteckdosen im Überblick
Schuko AP mit Klappdeckel (IP44)
Einstiegslösung für trockene Außenbereiche unter Dachüberstand. Der Deckel schließt nur im stromlosen Zustand dicht – kein Spritzwasserschutz bei eingestecktem Stecker; für dauerhaft exponierte Lagen ungeeignet.
Schuko mit Versenkdeckel (IP44 / IP55)
Besondere Gehäusekonstruktion gewährt den Schutzgrad auch im Betrieb mit eingestecktem Stecker. Pflicht bei unüberdachten Stellplätzen und bei Dauerbetrieb (Poolpumpe, Beleuchtungssteuerung).
Bodensteckdose versenkbar (IP67)
Bündig mit Terrasse oder Pflaster, überfahrbar. Hoher IP-Grad durch umlaufende Dichtung; Ablauföffnung am Dosenboden und Sandbett darunter sind zwingend erforderlich, sonst Wasseransammlung.
CEE blau 16 A / 230 V (IEC 60309)
Für Wohnmobil-Stellplätze, Teichpumpen, Gartenbeleuchtungssysteme mit Direkteinspeisung. 3-polig (L, N, PE) – verpolungssicher durch exzentrische Kontaktanordnung.
CEE rot 16 A / 400 V (IEC 60309)
Drehstrom für leistungsstarke Motorgeräte. 5-adrige Einspeisung erforderlich; Kombination mit Schuko-Sockel in einer Gartensäule empfohlen, um Adapter-Missbrauch zu vermeiden.
USB-Außensteckdose (IP44 kombiniert)
Integrierter USB-A/C-Ladeport – sinnvoll an überdachten Sitzplätzen oder Terrassen. Ladeelektronik empfindlich gegen Dauerfeuchte; Einbauhöhe ≥ 400 mm über Gelände, kein direktes Spritzwasser.
Fehlerlichtbogenschutz (AFDD): Wann er im Garten normativ gefordert oder sinnvoll ist
Der AFDD (Arc Fault Detection Device) nach IEC 62606 erkennt serielle und parallele Lichtbögen in der Leitungsinstallation – also schadhafte Isolierungen, die weder Sicherung noch RCD auslösen, aber Brandgefahr durch Wärmeentwicklung erzeugen. Die DIN VDE 0100-420 (Ausgabe 2016, basierend auf HD 60364-4-42) empfiehlt den AFDD für Orte mit erhöhtem Brandrisiko, schreibt ihn aber nicht generell für Außensteckdosen vor.
Im Garten wird der AFDD besonders relevant, wenn Kabel durch Holzkonstruktionen verlaufen – Pergola, Carport, Holzterrasse, Saunahaus – oder trockene Pflanzenstrukturen queren. Ein serieller Lichtbogen durch beschädigte Kabelisolierung erzeugt dort sofort Brandgefahr, ohne dass Sicherung oder RCD ansprechen.
Praktischer Abwägungshinweis: Der AFDD belegt einen Einbauplatz im Verteiler und kostet 60–150 EUR als Einzelgerät. Bei einer Neuinstallation mit geöffnetem Verteiler ist der Mehraufwand gering; bei Holzgaragen oder Carports mit Steckdosenversorgung ist die Investition klar gerechtfertigt.
Kostenschätzer: Außensteckdose installieren Berlin
Basis: 1 Schuko-Steckdose IP44, NYM-J 3×2,5 mm² in Leerrohr KF 25, Verlegtiefe 0,5 m, Bodentyp Rasen (Handaushub). Aufpreis Pflaster: ca. +15 EUR/m (Aufnehmen + Wiederverlegen). Aufpreis Beton/Asphalt: +25–40 EUR/m (Kernbohrung/Stemmarbeit). Unterverteilung AP IP65 mit FI-LS: pauschal +280–420 EUR. Jede weitere Steckdose am selben Kabelweg: +80–120 EUR. Hinweis: Bei Kabelwegen < 8 m gilt eine Mindestrechnung von ca. 350–500 EUR (Elektrikeraufwand, Anfahrt, Anschluss am Verteiler).
Unverbindlicher Richtwert – der genaue Preis hängt von Untergrund, Aufwand und Ausführung ab.
Kabelkennzeichnungsband nicht vergessen
Das gelb-schwarze PE-Warnband muss 100 mm oberhalb des Kabels eingelegt werden (Anforderung nach DIN VDE 0100-520 und NetzbetreiberTAB). Ohne dieses Band riskieren spätere Erdarbeiten – Bepflanzung, Drainage, Rohrverlegung – eine Kabelbeschädigung; der Folgeschaden für Neuverlegung und Aufgrabung liegt typisch bei 800–2.000 EUR.
Foto-Dokumentation vor dem Verfüllen
Maßgenaue Fotos des verlegten Kabels mit Tiefenangabe und Bezug zu festen Referenzpunkten anfertigen und zur Hausakte nehmen. Das sichert im Schadensfall den Nachweis normgerechter Ausführung und erleichtert spätere Umbauten erheblich.
Netzanschluss nur durch eingetragene Elektrofachkraft (NAV § 13)
Die Verbindung ans Netz darf ausschließlich durch eine beim Netzbetreiber eingetragene Elektrofachkraft erfolgen (Niederspannungsanschlussverordnung NAV, § 13). Eigeninstallationen sind versicherungsrechtlich problematisch und gefährden den Versicherungsschutz bei Brand- oder Personenschäden.

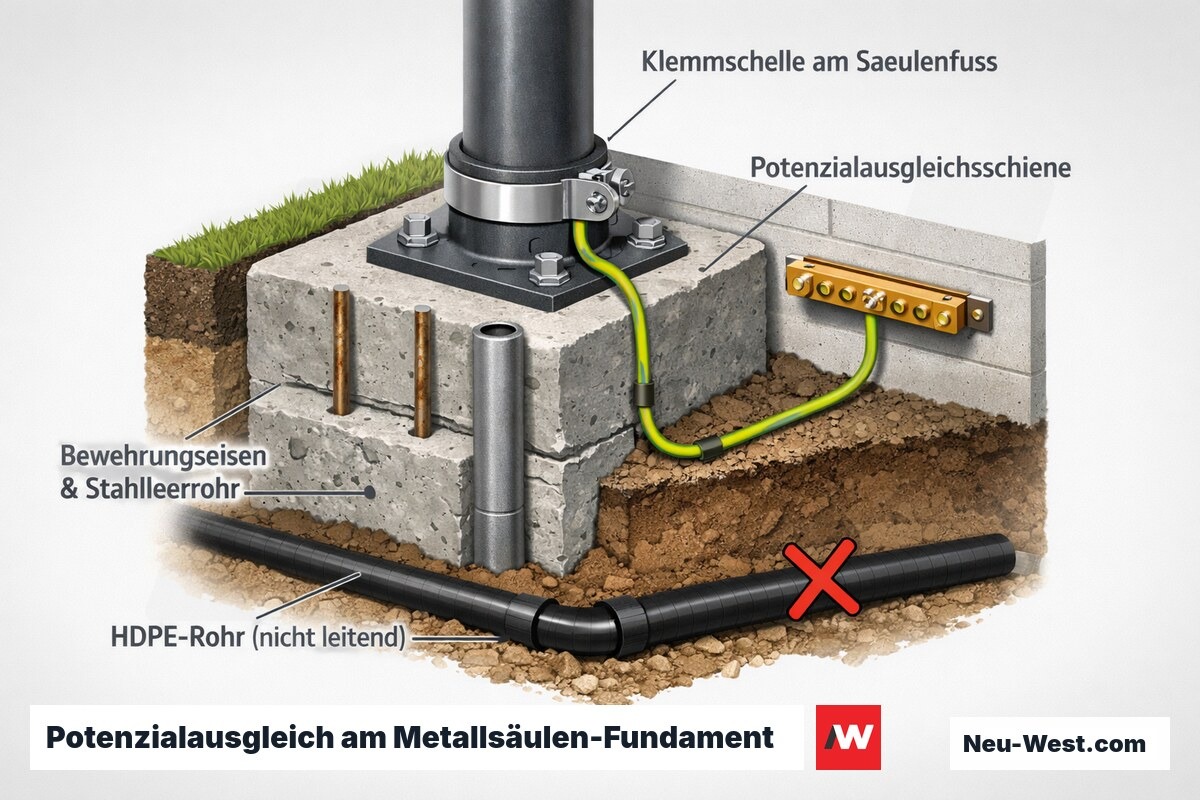

Potenzialausgleich Metallsäulen: Was über den Schutzleiter hinaus gefordert ist
Freistehende Metall-Gartensäulen gelten als fremde leitfähige Teile im Sinne von DIN VDE 0100-410. Sie müssen in den Schutz-Potenzialausgleich einbezogen werden – der Schutzleiter im Versorgungskabel allein genügt nicht, wenn die Säule mechanisch mit anderen leitfähigen Strukturen verbunden ist (Metallzaun, Stahlbewässerungsrohre, Freiluft-Fundamentankerschienen).
Der Mindestquerschnitt des Schutz-Potenzialausgleichsleiters beträgt nach DIN VDE 0100-540 mindestens 6 mm² Cu beim Anschluss an die Hauptpotenzialausgleichsschiene; innerhalb derselben Zone genügen bei kurzen Stichverbindungen 4 mm² Cu. Die Verbindung erfolgt über eine korrosionsgeschützte Klemmschelle am Säulenfuß mit grün-gelbem Leiter.
Häufiger Planungsfehler: HDPE-Bewässerungsrohre werden fälschlich als metallisch leitend eingestuft – sie sind es nicht. Relevant für den Potenzialausgleich sind hingegen Stahlleerrohre, Bewehrungseisen die aus Fundamenten ragen, und Metallzäune mit direktem Bodenkontakt.
Wichtige Begriffe rund um Außensteckdose installieren
NYY-J
RCD (FI-Schutzschalter)
IP-Schutzart (DIN EN 60529)
IK-Wert (IEC 62262)
CEE-Steckvorrichtung (IEC 60309)
AFDD (IEC 62606)
Potenzialausgleich (DIN VDE 0100-410 / -540)

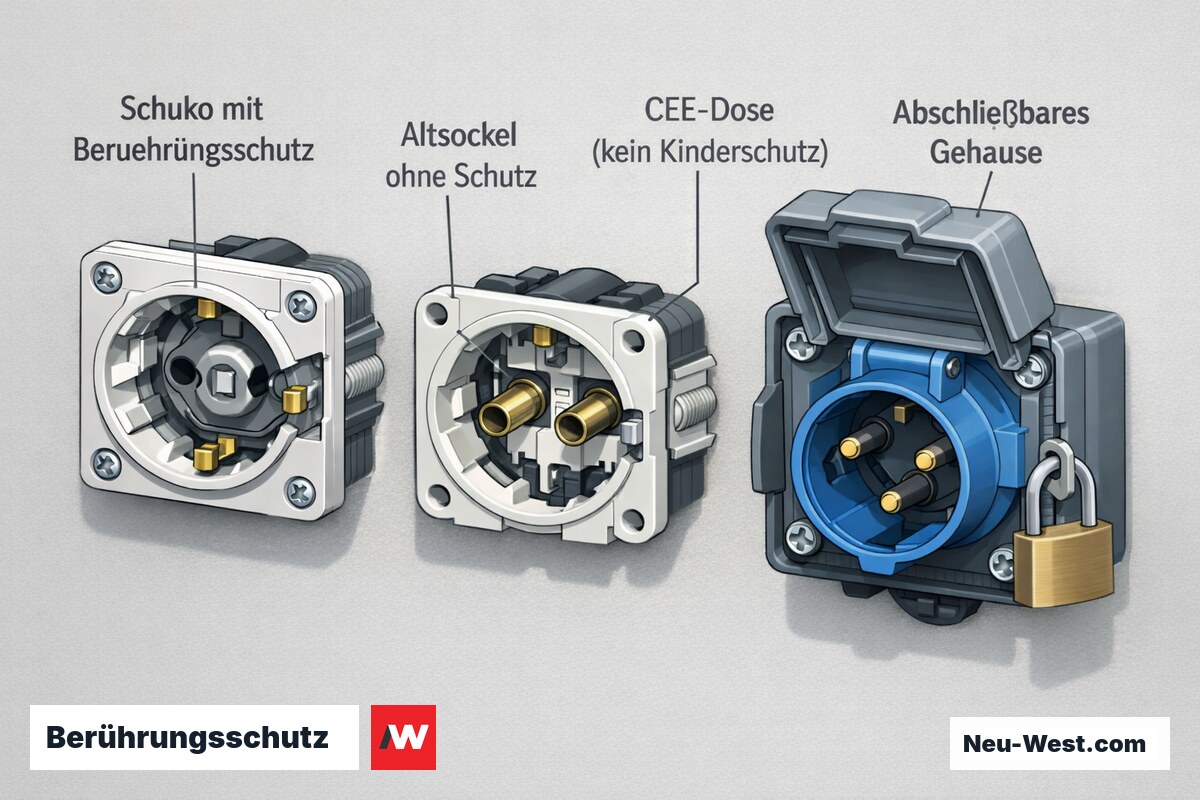

IP44 schützt nicht vor Kinderfingern: Berührungsschutz als eigenständige Anforderung
IP44 beschreibt ausschließlich den Schutz gegen Spritzwasser und Fremdkörper > 1 mm – trifft aber keine Aussage darüber, ob spannungsführende Kontakte direkt berührbar sind. Der erhöhte Berührungsschutz (Kindersicherung) ist eine eigenständige Anforderung nach IEC 60884-1: Federbelastete Klappen in den Steckerbuchsen öffnen sich nur, wenn beide Schutzkontakte gleichzeitig betätigt werden.
Im Außenbereich mit Kinderzugang müssen Steckdosen diese Sicherung besitzen – unabhängig vom IP-Grad. Eine IP44-Steckdose ohne Berührungsschutzsicherung erfüllt die Norm für kinderzugängliche Bereiche nicht. Moderne Schuko-Dosen sind serienmäßig gesichert; bei älteren Bestandssockeln und Sondermodellen lohnt eine Überprüfung.
Oft übersehen: CEE-Steckdosen (blau oder rot) besitzen konstruktionsbedingt keinen Kinderschutz – sie sind für den Einsatz durch Erwachsene im gewerblichen Kontext konzipiert. In Gärten mit Kinderzugang sollten CEE-Dosen in abschließbaren Gehäusen verbaut werden.
Die häufigsten Nachsorgekosten bei Außensteckdosen entstehen nicht durch Montagefehler – sondern durch den falschen Kabeltyp und den nicht zum Verbraucher passenden RCD-Typ. Wer diese beiden Punkte bei der Planung klärt, hat 80 % der späteren Folgeprobleme eliminiert.
