Stahlträger einbauen lassen in Berlin – fachgerechte Ausführung mit Statik
Ein Stahlträger übernimmt Lasten aus Decken, Dächern oder Wänden und leitet sie gezielt in die Tragkonstruktion ab. Ob Wanddurchbruch, Sturzersatz oder Unterzug: Die gewählte Profilgröße entscheidet über Tragfähigkeit und Durchbiegung – eine zu konservativ gewählte Bautiefe kostet Einbauhöhe, eine zu knappe Dimensionierung führt zu unzulässigen Verformungen.
Entscheidend ist das Zusammenspiel aus statischer Berechnung nach Eurocode 3 (EN 1993-1-1), korrekter Auflagerausbildung in der angrenzenden Wandkonstruktion und dem Brandschutznachweis. Der Einbau umfasst Abfangkonstruktion, Trägereinbau, Vermörtelung der Auflagerzonen und Folgearbeiten aus einer Hand.
Was umfasst der Einbau eines Stahlträgers?
- Temporäre Abfangkonstruktion: Lehrgerüst oder Stahlstützen zur Lastumlagerung vor dem Durchbruch
- Kernbohrungen und Stemmarbeiten zum Freilegen der Auflagerzonen beiderseits der Öffnung
- Einbau des Stahlprofils (IPE, HEA, HEB, HEM) gemäß statischer Vorgabe inkl. Auflagerplatten
- Verguss der Auflagertaschen mit Zementmörtel ≥ M 10 und definierter Auflagerlänge
- Brandschutzbeschichtung oder Verkleidung nach bauaufsichtlicher Anforderung (REI/R-Klasse)
- Rückbau der Abfangung nach Erhärtung, Sichtprüfung auf Verformung und Protokollierung
Vor Beginn prüft der Statiker die vorhandene Decken- und Wandlast sowie die gewünschte Stützweite. Das Ergebnis bestimmt das Profil, die Auflagertiefe und ob ein einteiliger Träger eingehoben oder ein mehrteiliger Verbundträger montiert wird. In Berliner Gründerzeit- und Mietshausbauten sind häufig IPE- oder UNP-Profile im Bereich 200–360 verbaut – die Bestandssituation wird stets vor Ort aufgenommen.

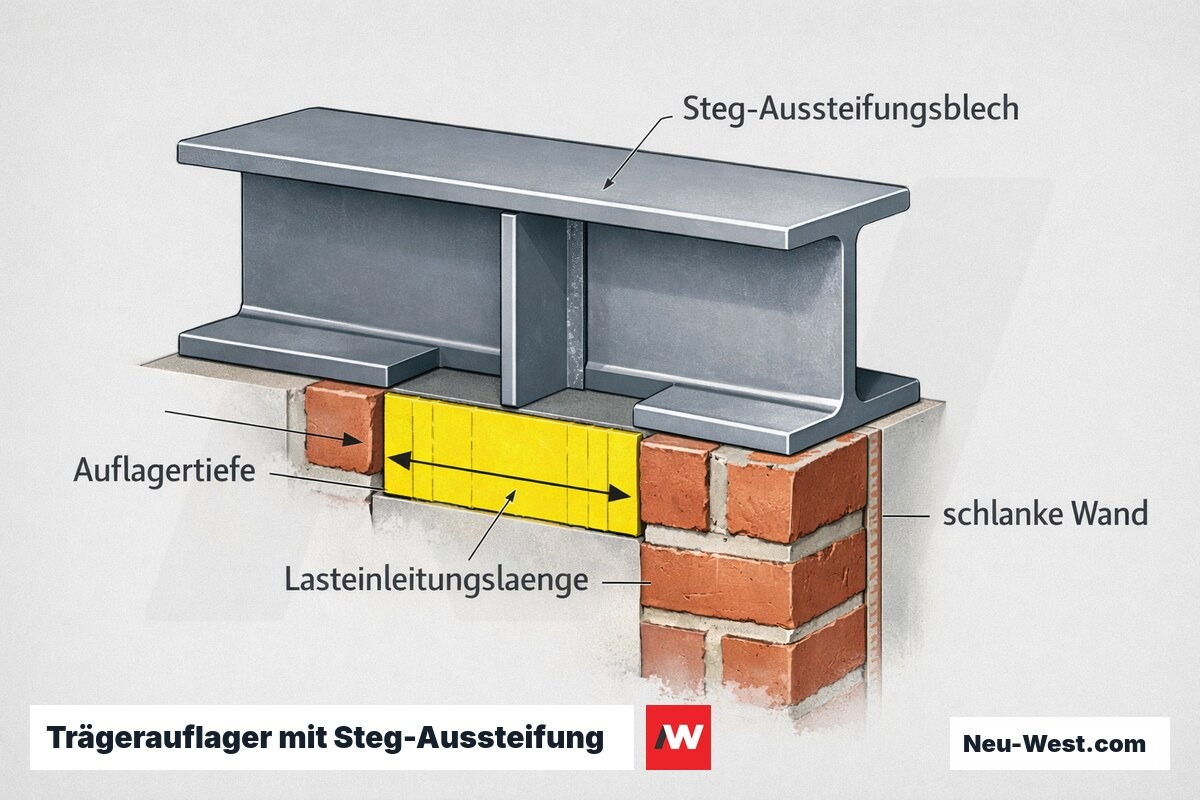

Auflagertiefe: Warum Faustregeln trügen und der Stegknicknachweis zählt
Die verbreitete Faustregel '100 mm Auflager je Meter Spannweite' erfasst nur die Flächenpressung im Mauerwerk — nicht den maßgebenden Nachweis nach EN 1993-1-5 Abschn. 6: den Stegknicknachweis unter konzentrierter Auflagerkraft. Kurze Auflagerlängen erzeugen lokale Stegspannungen, die unabhängig vom globalen Biegenachweis zum Versagen führen können.
Besonders kritisch sind eingemauerte Träger auf schlanken Wänden (t < 115 mm): Hier ist die effektive Lasteinleitungslänge aus c + 2·t_f + 2·r oft kleiner als 80 mm, und der Nachweis F_Ed ≤ F_Rw wird knapp. Ein aufgeschweißtes Aussteifungsblech am Steg kostet wenig, spart aber das Nachrechnen einer vergrößerten Auflagerkonsole.
Was kostet Stahlträger einbauen?
Richtwerte für Berlin, Einbau im Bestand, netto ohne Statik und Genehmigung. Spannweite, Profilgröße und Einbausituation variieren die Kosten erheblich.
| Leistung | Preis-Spanne (Richtwert) |
|---|---|
| Leistung | Richtwert (netto) |
| Träger liefern + einbauen, IPE 200–300, bis 6 m | 380–620 EUR/Stk. |
| Träger liefern + einbauen, HEA/HEB 200–300, bis 6 m | 480–820 EUR/Stk. |
| Stützkonstruktion (Lehrgerüst) während Einbau | 80–180 EUR/m² |
| Wandöffnung herstellen (Kernbohrung + Stemmarbeiten) | 150–350 EUR/lfdm |
| Auflagerkonsole aus Beton oder Stahl herstellen | 120–280 EUR/Stk. |
| Brandschutzbeschichtung R 30–R 90 (Dünnschichtbildner) | 18–55 EUR/m² Trägeroberfläche |
| Statik + Ausführungsplanung (externe Tragwerksplanung) | 600–2.500 EUR pauschal |
Richtwerte für Berlin/Brandenburg, projektabhängig — kostenloses Festpreis-Angebot anfragen.
Eigenfrequenz und Schwingungskomfort: der unterschätzte Nachweis bei Stahldecken
Schlanke Stahlträger mit großen Spannweiten können trotz ausreichender Tragfähigkeit und Durchbiegung Nutzungsprobleme durch Schwingungen erzeugen. DIN EN 1990 Anhang A1 und das nationale Anwendungsdokument empfehlen für Wohndecken eine Grundeigenfrequenz f₁ ≥ 8 Hz; unterhalb von 4 Hz können Fußgängeranregungen resonant verstärkt werden.
Die Eigenfrequenz einer Einfelddecke ergibt sich näherungsweise aus f₁ = (π/2)·√(EI/(m·L⁴)). Für einen IPE 300 bei 5 m Spannweite und 5 kN/m² Auflast liegt f₁ typisch bei 9–11 Hz — noch unkritisch. Bei Verbunddecken mit schlanken Profilen (IPE 200, Spannweite > 6 m) kann die Eigenfrequenz auf 4–6 Hz absinken; dann ist ein expliziter Schwingungsnachweis nach AISC Design Guide 11 oder SCI P354 erforderlich.

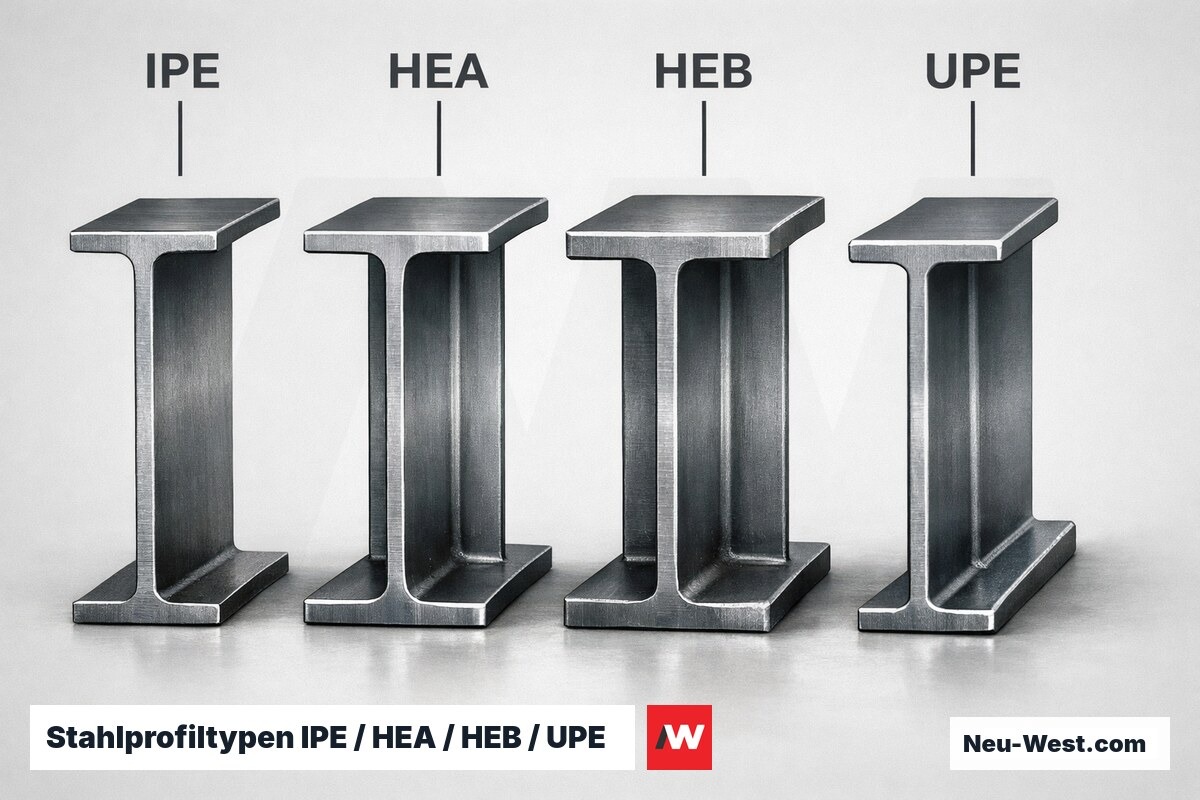

Stahlträger-Typen: Anwendung und Charakteristik
IPE (I-Träger europäisch)
Schlankes Profil mit parallelen Flanschen, h/b ≈ 2,5–3,5. Hohe Biegesteifigkeit je Gewichtseinheit, ideal für Deckenträger mit mittleren Lasten und wirtschaftlichen Spannweiten 3–8 m.
HEA / HEB / HEM (Breitflanschträger)
Breite Flansche verbessern die Druckstabilität und reduzieren die Kippempfindlichkeit. HEA leichter als HEB bei gleicher Höhe — bevorzugt bei seitlich ungehaltenem Träger und nennenswerten Drucklastanteilen.
UPE / UNP (U-Profile)
Einseitig offenes Profil; häufig als Randträger, Sturz oder Rahmenkonstruktion. Torsionssteifigkeit gering — nur mit seitlicher Halterung oder als UPEA-Profil mit Verstärkungssteg einsetzen.
Schweißträger (Sonderquerschnitt)
Aus Stegblech und Gurten zusammengeschweißt; beliebige Höhen und variable Stegdicken möglich. Wirtschaftlich ab ca. 14 m Spannweite oder wenn Stegdurchbrüche für Installationen von Anfang an geplant sind.

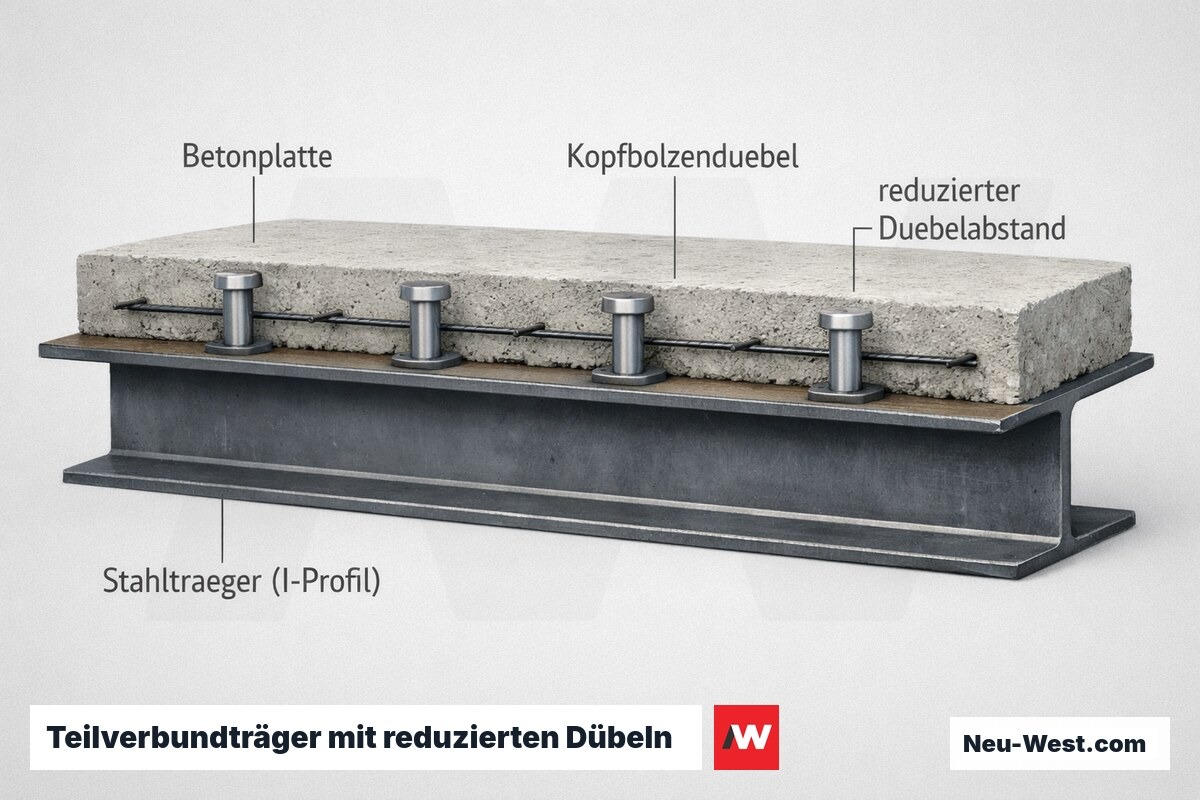

Verbundträger: Teilverbund als wirtschaftliche Alternative zum Vollverbund
Ein Verbundträger aus Stahlprofil und Betondecke mit Kopfbolzendübeln erhöht die Biegesteifigkeit gegenüber dem reinen Stahlquerschnitt bei Vollverbund theoretisch um den Faktor 3–5. EN 1994-1-1 Abschn. 6.6 lässt Teilverbund ab einem Mindestgrad η ≥ 0,4 sowie mindestens einem Dübel je 600 mm Trägerlänge zu.
Teilverbund mit η = 0,5–0,6 reduziert die Dübelanzahl auf 50–60 %, spart Montagezeit erheblich und ist in vielen Sanierungssituationen das einzig Machbare, wenn keine durchgehende Verbundlage möglich ist. Die Abminderung der Tragfähigkeit gegenüber Vollverbund beträgt dabei nur ca. 15–20 % — ein ausgesprochen günstiges Verhältnis.
Montageablauf: Stahlträger einbauen im Bestand
Statische Vorbemessung und Bestandsaufnahme
Profilwahl, Spannweite und Lastannahmen nach EN 1991 festlegen; Bestand auf Bewehrung, Hohlräume und Leitungen prüfen (Radarscan, Kernbohrproben).
Stützkonstruktion errichten
Lehrgerüst oder Stahlstützen beidseitig der geplanten Öffnung aufstellen; Last aus Decke und Auflast sicher ableiten, bevor der Sturz geöffnet wird.
Öffnung herstellen
Kernbohrung der Randlöcher, Trennschnitt mit Diamantscheibe oder Seilsäge; Staubschutz und Erschütterungsmonitoring bei bewohntem Gebäude zwingend.

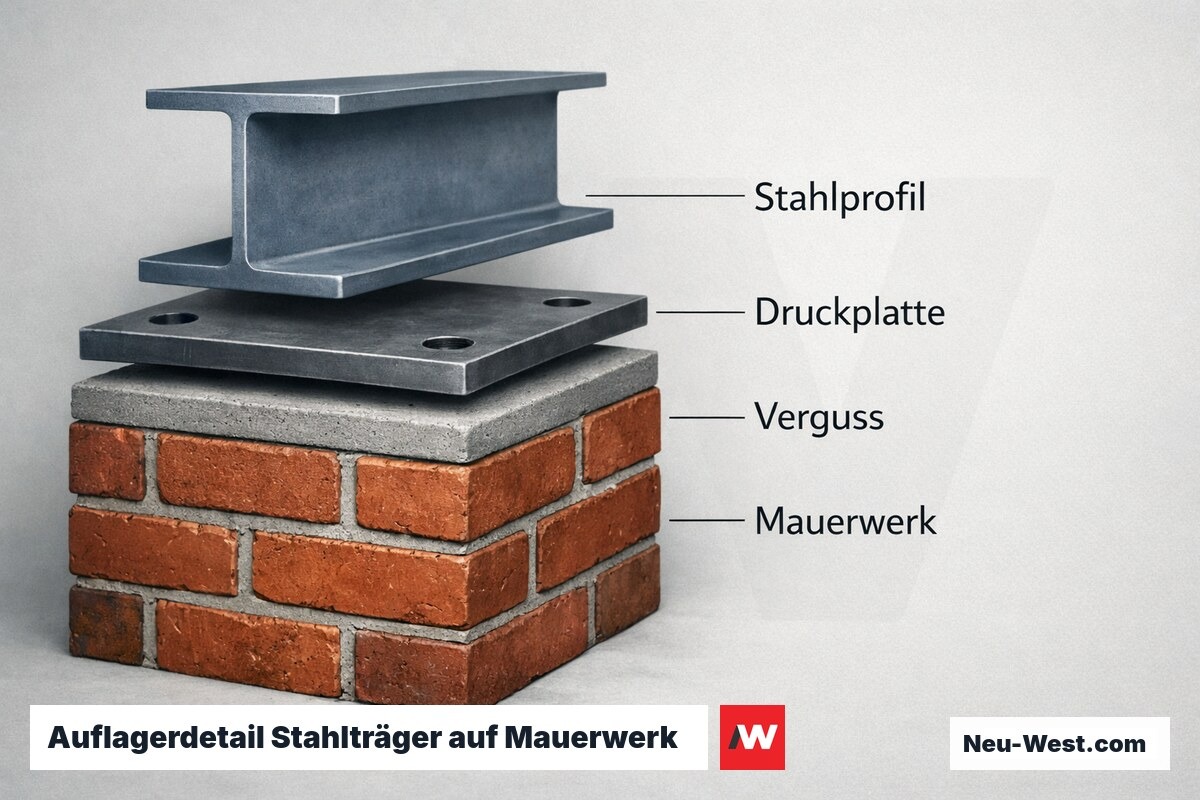

Auflagertaschen vorbereiten
Lagerfläche ausbrechen oder ausschalen; Auflagerbeton (mind. C20/25) einbringen; effektive Auflagerlänge nach Stegknicknachweis prüfen und sicherstellen.
Träger einbringen und ausrichten
Richtmaß Höhenlage ± 5 mm, Horizontalabweichung ≤ L/1000 (DIN EN 1090-2 Tab. D.1.2); temporäre Schraubverbindungen sofort setzen.
Verguss und Brandschutz
Auflagertaschen mit Expansions-Vergussmörtel (mind. M10) vollständig verfüllen; Dämmschichtbildner oder Spritzputz nach Brandschutznachweis auftragen.
Stützkonstruktion entfernen und Abnahme
Lehrgerüst erst nach Erhärten des Vergussmörtels (≥ 3 Tage) entfernen; Abnahmedokumentation mit Fotos der Auflagerbereiche und Schweißnahtprüfprotokoll.
Montagetoleranzen nach DIN EN 1090-2: Welche Abweichungen zulässig sind
DIN EN 1090-2 Anhang D unterscheidet wesentliche Toleranzen (Standsicherheit) von ergänzenden Toleranzen (Gebrauchstauglichkeit und Optik). Für horizontale Träger gilt als wesentliche Toleranz: Auflagerhöhe Δh ≤ ± 5 mm, Fluchtfehler in Trägerachse Δx ≤ L/1000, max. 10 mm. Überschreitungen erfordern eine gesonderte statische Beurteilung.
Unterschätzt wird die Vorkrümmung im Lieferzustand: EN 10034 erlaubt Walztoleranzen von bis zu L/1000; bei einem 8-m-Träger sind das 8 mm, die sich mit der Einbauabweichung addieren können. Eine Sichtprüfung auf Schnittkante und Richtrichtung vor dem Einbau verhindert spätere Überraschungen im Estrichaufmaß.
Kostenrechner: Stahlträger einbauen
Basiswert: IPE 300, S235, 42,2 kg/m — inkl. Zuschnitt auf Maß und Lieferung Region Berlin. Montagepreis inkl. Betontaschenversiegelung, Auflagerplatte und Richtelemente. Aufpreis: schwerere Profile (IPE 360–500) ca. +35–90 % Materialkosten; intumeszierender Brandschutzanstrich (EI 30/60) ca. +25–40 EUR/lfm; Kran- oder Aufzugseinsatz ab ca. 200 kg Trägergewicht separat kalkulieren. Nicht enthalten: Wandöffnung, Abstützung, statische Berechnung.
Unverbindlicher Richtwert – der genaue Preis hängt von Untergrund, Aufwand und Ausführung ab.
Technische Kennwerte Standardprofile S235/S355
| Profil | Höhe h (mm) |
|---|---|
| IPE 200 | 200 |
| IPE 240 | 240 |
| IPE 300 | 300 |
| HEA 200 | 190 |
| HEA 240 | 230 |
| HEB 200 | 200 |
| HEB 300 | 300 |

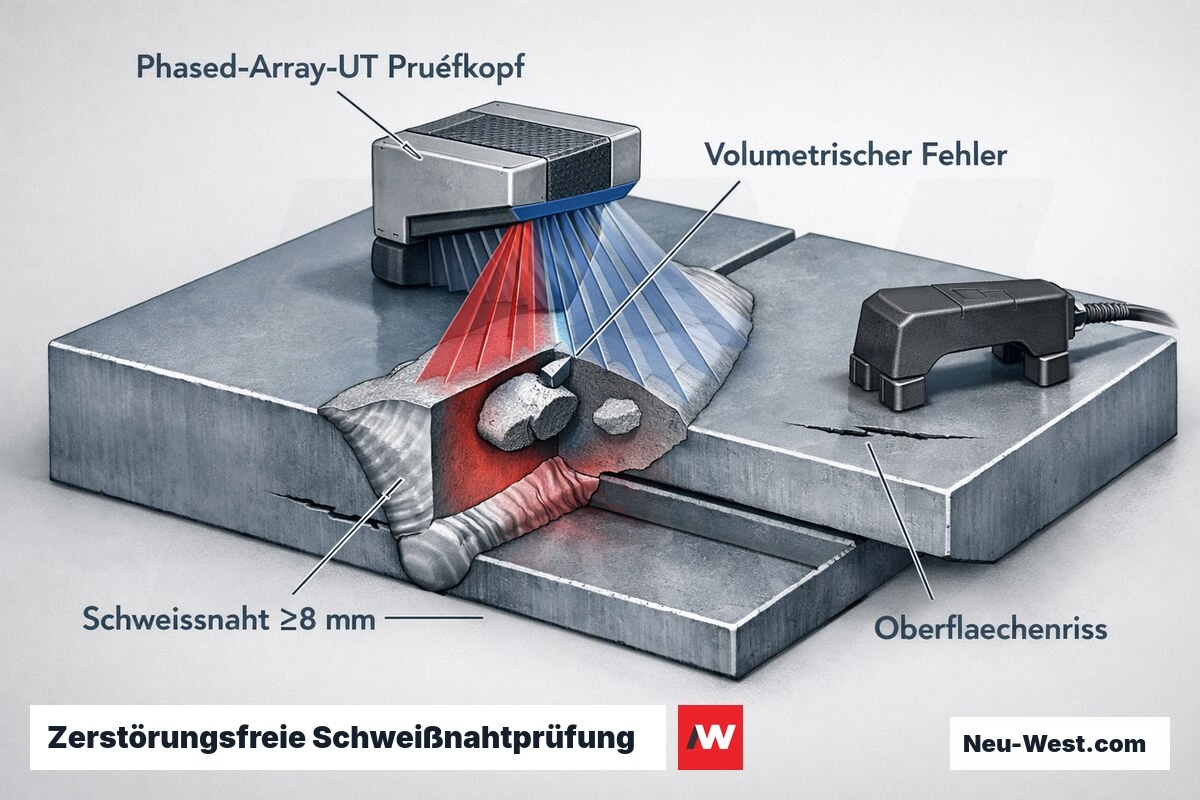

Zerstörungsfreie Prüfung von Schweißnähten: Ab wann Prüfpflicht greift

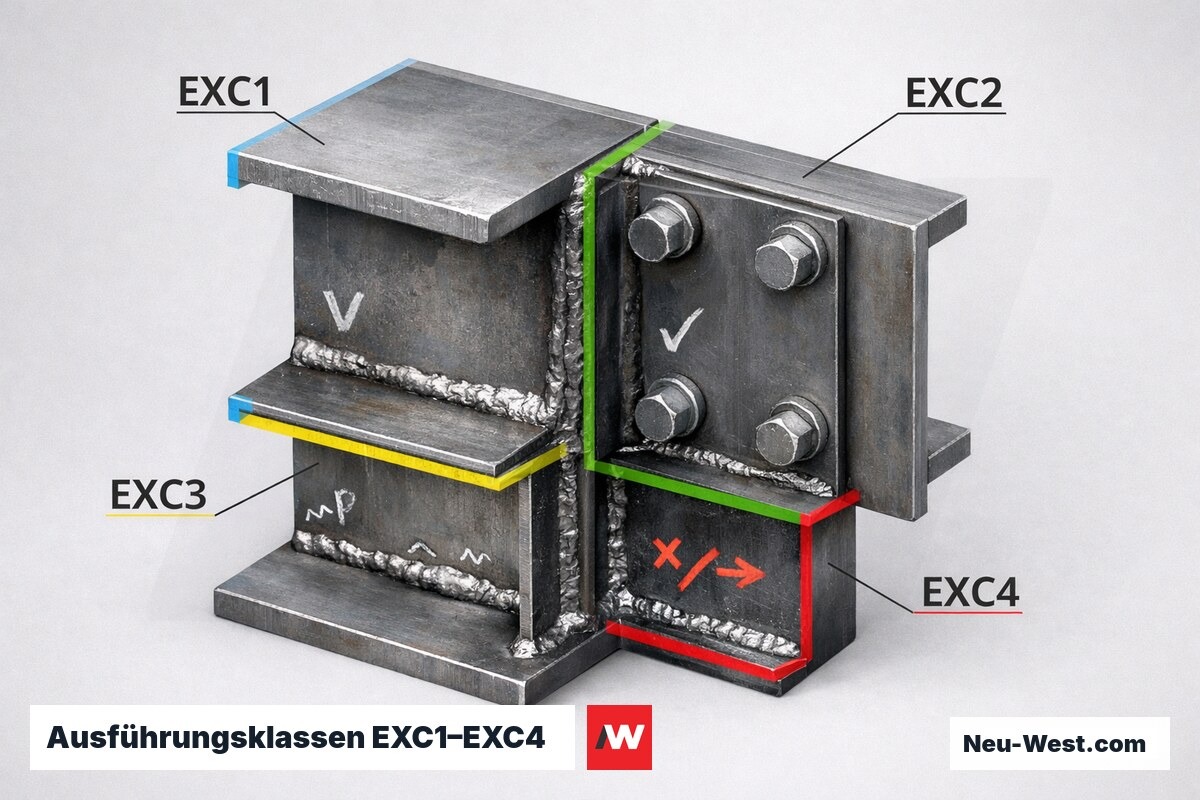

Die Prüfpflicht nach DIN EN 1090-2 Anhang M hängt von der Ausführungsklasse ab: Ab EXC 2 sind tragende Kehl- und Stumpfnähte stichprobenartig (mind. 10 % der Nähte) mittels Sichtprüfung VT und ergänzend MT (Magnetpulver) oder PT (Eindringprüfung) zu prüfen. Ab EXC 3 steigt die Quote auf 50 %, bei EXC 4 auf 100 %.
An unzugänglichen Stegen oder bei Wanddicken > 8 mm empfiehlt sich TOFD (Time-of-Flight-Diffraction) oder Phased-Array-UT, da MT nur oberflächennahe, UT hingegen volumetrische Fehler erfasst. Das Prüfprotokoll ist Pflichtbestandteil der Konformitätserklärung nach EN 1090-1 und für die statische Abnahme vorzulegen.

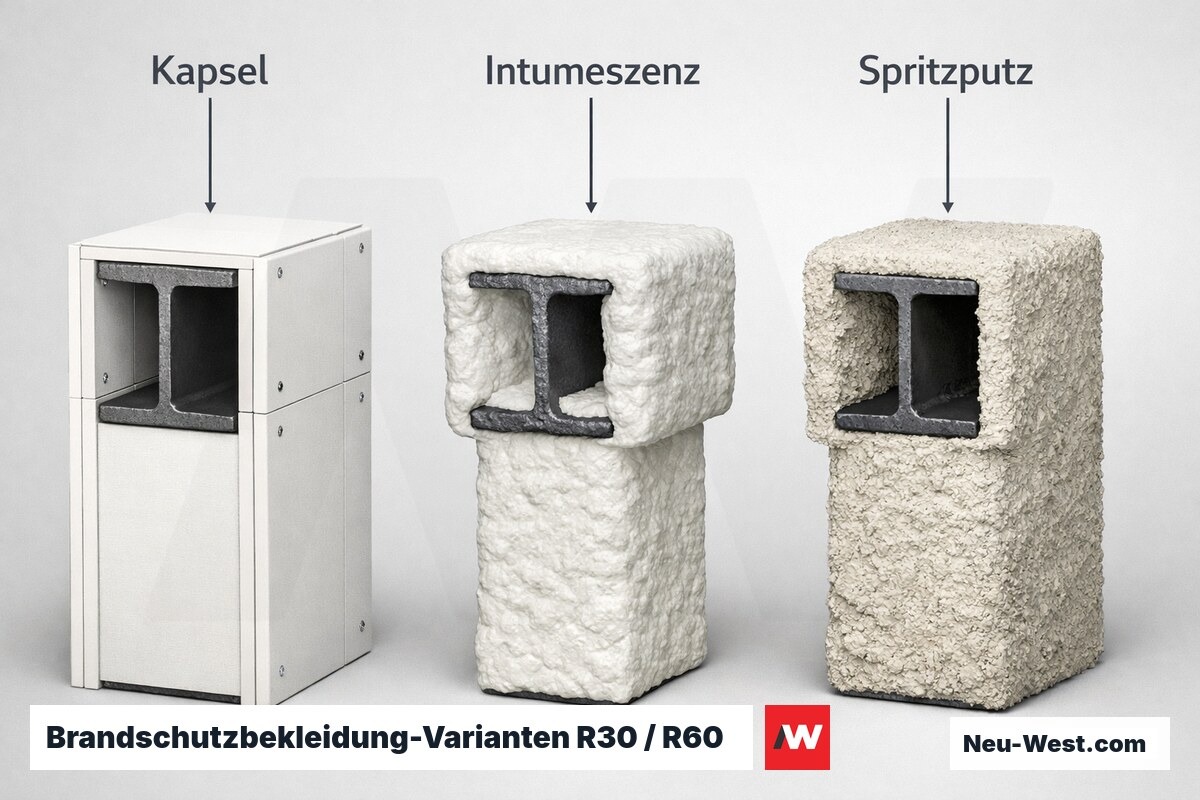

Brandschutzklasse vor Ausführungsplanung klären
Ob R 30, R 60 oder R 90 gefordert ist, bestimmt Beschichtungsdicke, Kosten und Trockenzeit erheblich. Bei Kernsanierungen im Bestand gilt oft die aktuelle Gebäudeklasse — nicht die ursprüngliche Baugenehmigung.
Stahl S355 statt S235: Wann sich der Aufpreis rechnet
S355 kostet ca. 5–8 % mehr, bietet aber eine ca. 50 % höhere Bemessungsstreckgrenze. Bei Spannweiten > 7 m oder begrenzter Einbauhöhe amortisiert sich der Aufpreis durch die mögliche Profilreduktion häufig bereits in der Montage.
Radarscan vor Kernbohrung: kein optionaler Schritt
Ein getroffener Bewehrungsstab in der tragenden Wand erfordert Schnittunterbrechung und statische Beurteilung — Mehrkosten 300–800 EUR je Ereignis. Ein Carbonscanner-Scan vor der Bohrung kostet 80–150 EUR und vermeidet diese Situation zuverlässig.
Stegdurchbrüche für Leitungsführung: Nachweisverfahren und Verstärkungsdetails
Stegdurchbrüche reduzieren die Querkrafttragfähigkeit und können Stegbeulen auslösen. Kreisrunde Durchbrüche bis d ≤ 0,7·h_w und einem Mittenabstand e ≥ 1,5·d können bei IPE-Profilen häufig ohne Verstärkungsring ausgeführt werden — sofern V_Ed ≤ 0,5·V_Rk,gross nach EN 1993-1-5 Abschn. 2.3 erfüllt ist.
Rechteckige Durchbrüche oder d > 0,5·h_w erzeugen am Öffnungsrand Vierendeelmomente, die gesondert bemessen werden müssen. In diesen Fällen sind aufgeschweißte Hohlprofilrahmen oder Stegverdickungsplatten erforderlich; die Mehrkosten je Durchbruch für Zuschnitt und Verstärkungsschweißung liegen typisch bei 80–150 EUR.
Verbindungsart-Entscheider: Schweißen, Schrauben oder Mischverbindung?
Welche Lastbedingungen und Anforderungen gelten für die Trägerverbindung?
Auflagerdetails im Vergleich
| Kriterium | Eingemauert | Aufgeständert (Stütze) | Konsolblech geschraubt |
|---|---|---|---|
| Kraftfluss | Flächendruckverteilung ins Mauerwerk | Punktlast, Fundament erforderlich | Zugkraft in Dübel/Schrauben |
| Mindest-Auflagerlänge | 150–200 mm | Kopfplattendetail maßgebend | Dübelraster + Zugzone bestimmend |
| Bauzeit | Mittel (Verguss, Aushärten) | Schnell (keine Wartezeit) | Schnell, reversibel |
| Typischer Einsatz | Massivwand, Bestandsmauerwerk | Stützenraster Industriebau | Stahlbeton-Fertigteil, Betonwand |
| Brandschutz | Mauerwerkumhüllung ausreichend | Stütze separat nachweisen | Konsolblech separat beschichten |
Transport und Einbringen: Kranlasten, Einbringlängen und Baustellenlogistik
Ein HEB 300, 8 m lang, wiegt rund 936 kg — das erfordert im Innenbereich entweder einen Kranstellplatz mit mindestens 1,5 t Traglast oder die Begrenzung der Trägerlänge auf ≤ 5 m, um durch Balkontüren einzubringen. Bei längeren Trägern ist das Zusammenschweißen oder Schraubenverbinden im Gebäude oft die einzige Option; ein Stoß nach EN 1993-1-8 Abschn. 6.2 muss dann statisch nachgewiesen sein.

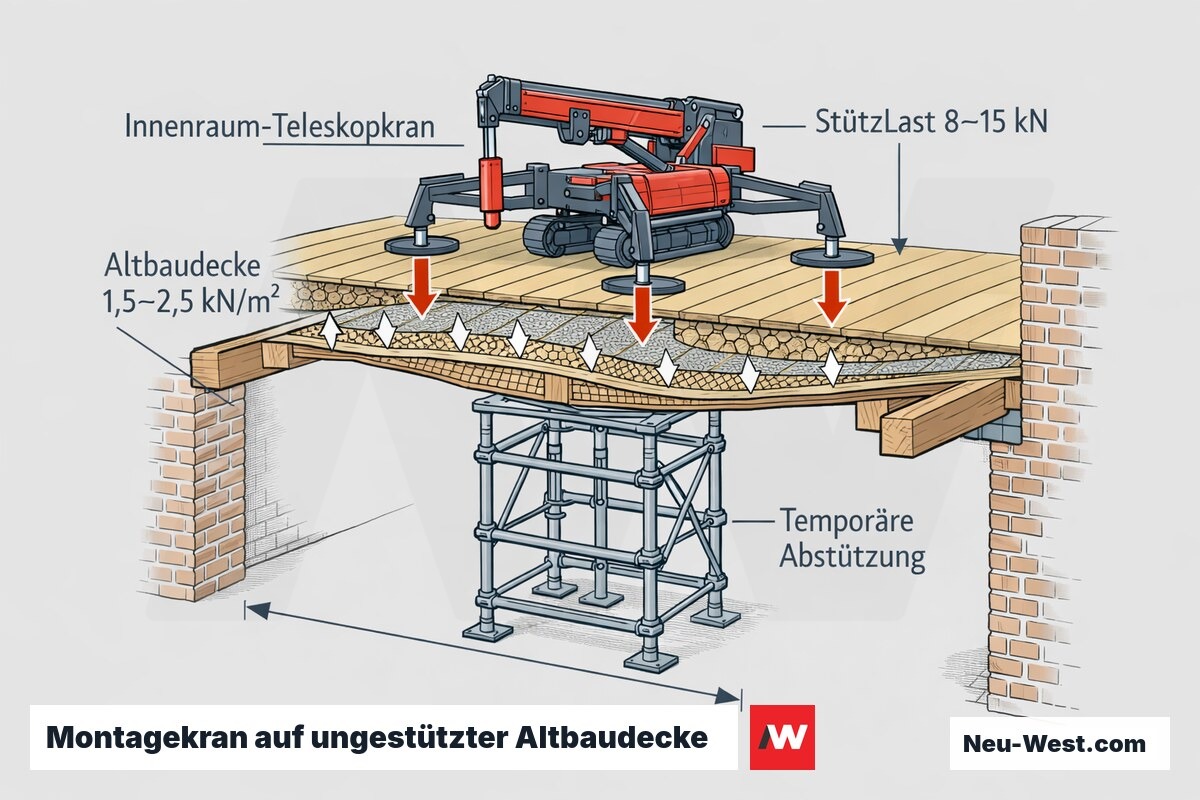

Regelmäßig unterschätzt wird die Deckentragfähigkeit für den Montagekran: Altbaudecken tragen häufig nur 1,5–2,5 kN/m², ein Innenraumteleskopkran erzeugt aber Stützlasten von 8–15 kN. Der Zwischennachweis für die temporäre Montagesituation — Lastfall Montagekran auf ungestützter Decke — ist separat zu führen und im Prüfstatik-Verfahren nachzuweisen.
Typischer Zeitplan: Stahlträger einbauen im Bestand
- Statik + Genehmigung (extern)2–4 Wochen
- Materialbeschaffung (Walzprofil)1–2 Wochen
- Stützkonstruktion + Öffnung herstellen1–2 Tage
- Trägereinbau + Verguss0,5–1 Tag
- Aushärtezeit Vergussmörtel3–7 Tage
- Brandschutz + Abnahmedokumentation1–2 Tage
Häufige Mängel beim Stahlträgereinbau: Ursachen und Vermeidung
Der häufigste Mangel in der Praxis sind unvollständig verfüllte Auflagertaschen: Von oben eingebrachter Vergussmörtel bildet Lufteinschlüsse an der Unterseite des Flansches. Abhilfe: seitliche Injektionsöffnungen und Verguss unter leichtem Druck oder Einsatz von Expansionsmörtel, der den Schwund kompensiert.

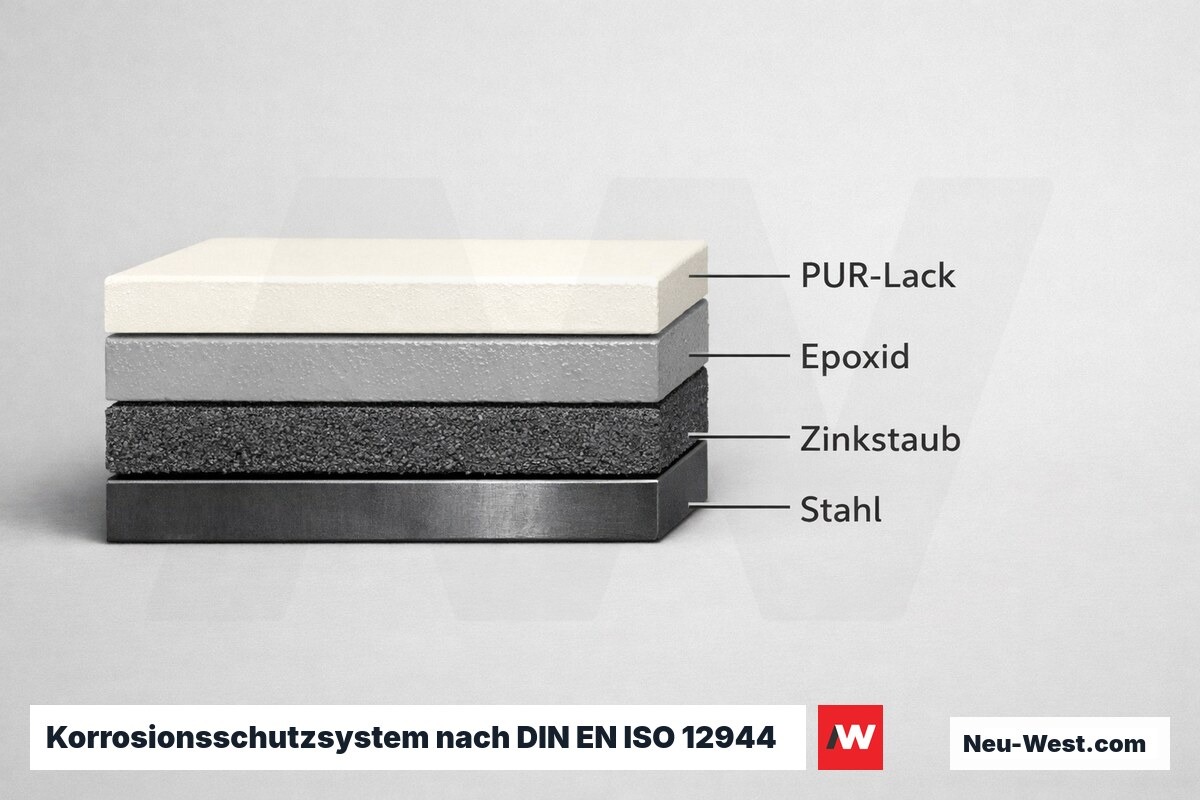

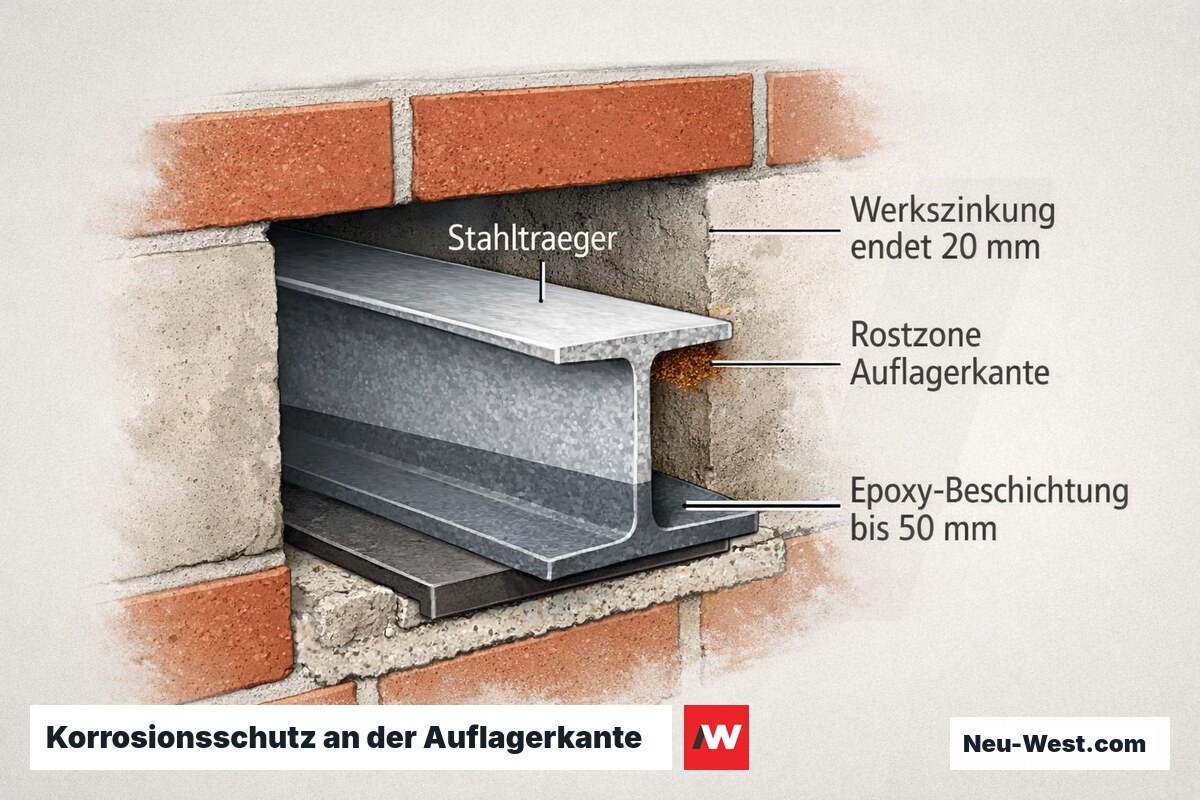

Zweithäufig ist fehlender Korrosionsschutz an der Auflagerkante: Eingemauerte Trägerbereiche sind dauerhaft feucht; die Werkszinkung endet typisch 20 mm vor der Mauerwerksfläche und beginnt dort zu rosten. Zinkstaubanstrich oder Epoxy-Beschichtung bis mind. 50 mm in die Auflagertasche — vor dem Einmauern — ist nach dem Verguss nicht mehr nachholbar.
Wichtige Begriffe rund um Stahlträger einbauen
Stegknicknachweis
Ausführungsklasse EXC
Teilverbund
Kopfbolzendübel
Vierendeeleffekt
Vergussmörtel M10
Bei Bestandsgebäuden ist die Einbausituation selten lehrbuchhaft: Ein Träger, der auf dem Papier passt, kann am Tag des Einbaus an einer Stahlrohrkonstruktion aus den 1970ern scheitern, die keiner kannte. Deswegen gehört eine Bestandsaufnahme mit Radarscan oder Kernproben immer zur Planung — nicht als Option, sondern als Standard.
