Abluftventilator einbauen lassen in Berlin – Fachbetrieb für Lüftung
Ein Abluftventilator entfernt feuchte, schadstoffbelastete Raumluft direkt aus Bad, WC oder Küche und schützt die Bausubstanz vor Schimmelbildung und Feuchteschäden. Die normkonforme Auslegung nach DIN 18017-3 entscheidet, ob das Gerät tatsächlich die geforderten Mindest-Luftvolumenströme liefert – oder trotz laufendem Betrieb unterschreitet.
Entscheidend sind neben dem richtigen Ventilatortyp die Kanalführung, die IP-Schutzklasse je Schutzzone, der Druckverlust im Leitungsnetz und – bei Geschossdecken als Brandabschnittsgrenze – die Frage nach einer Brandschutzklappe. Dieser Überblick zeigt, worauf es bei Planung und Ausführung wirklich ankommt.
Was umfasst Abluftventilator einbauen?
- Bestandsaufnahme: Raumvolumen, Kanalführung, Deckenkonstruktion und Schutzzonen-Zugehörigkeit prüfen
- Normkonforme Auslegung des Volumenstroms nach DIN 18017-3 inkl. Druckverlustkalkulation über Kanalnetz
- Kernbohrung oder Kanalanschluss herstellen, Rückstauklappe und ggf. Brandschutzklappe EI 90 (S) setzen
- Elektroanschluss nach DIN VDE 0100-701 (Feuchtraum-Schutzzone), Absicherung und Steuerung konfigurieren
- Ventilator montieren, Fugen und Anschlüsse schall- und feuchtigkeitsdicht mit flexibler Manschette abschließen
- Inbetriebnahme mit Volumenstrom-Messung, Protokollierung und Übergabe der Dokumentation an Auftraggeber
Die Ausführung umfasst alle Gewerke aus einer Hand: von der Kernbohrung über den normgerechten Elektroanschluss bis zur messtechnischen Abnahme des tatsächlich erreichten Luftvolumenstroms. Auf Wunsch wird ein Inbetriebnahmeprotokoll für die Gebäudeakte erstellt.
Lüftungspflicht und Mindestvolumenstrom nach DIN 1946-6
DIN 1946-6 schreibt für Bäder ohne öffenbares Fenster oder mit reduzierter Infiltration einen Nenn-Volumenstrom von mindestens 25 m³/h vor — für separate WC 20 m³/h, für Küchen im Abluftbetrieb 60 m³/h. Entscheidend ist die Lüftungsstufe: Ab Lüftungsstufe 2 (Nennlüftung) muss der Ventilator dauerhaft und nutzerunabhängig fördern; ein reiner Bedarfsventilator mit Lichtschaltersteuerung erfüllt diese Anforderung nicht.

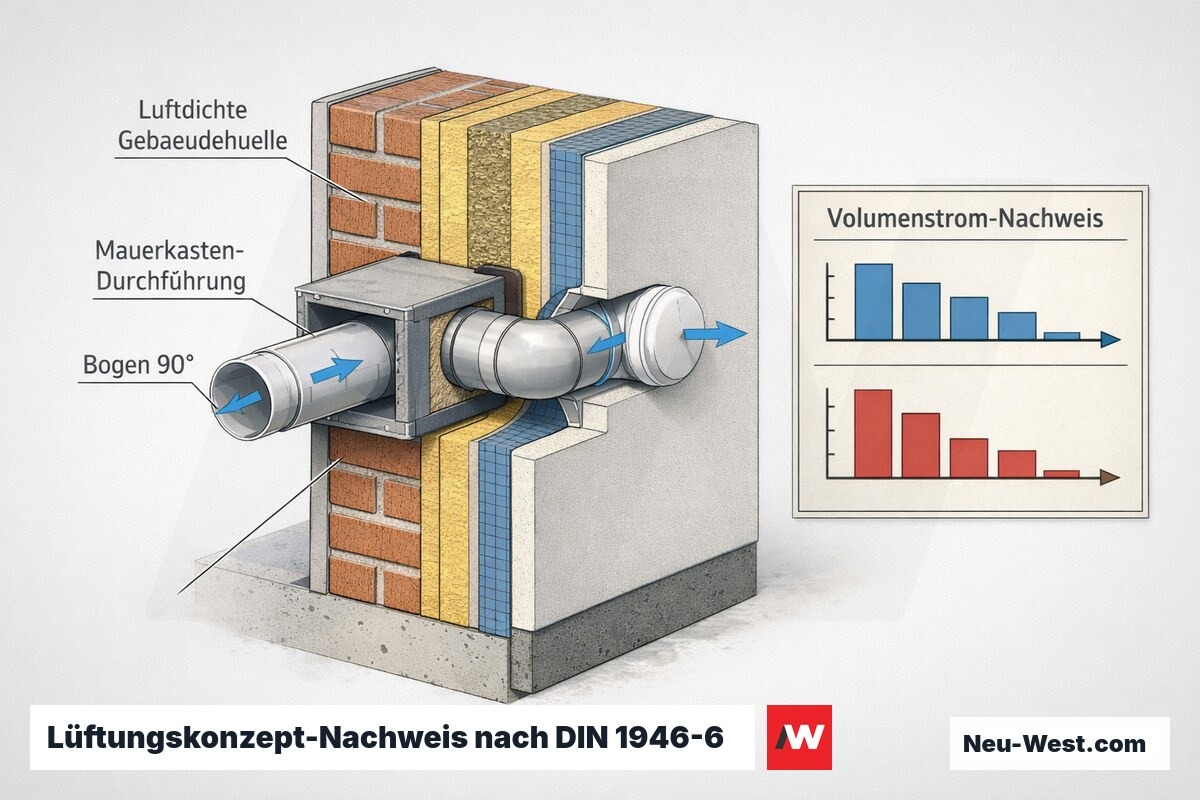

Bei sehr luftdichten Gebäudehüllen ist nach DIN 1946-6 Abschnitt 4 ein Lüftungskonzept mit rechnerischem Nachweis Planungspflicht — einschließlich Druckabfallberechnung für Bögen und Mauerkasten. Fehlt dieser Nachweis, riskiert der Auftraggeber bei späteren Schimmelschäden den Verlust von Gewährleistungsansprüchen gegenüber dem Ausführenden.

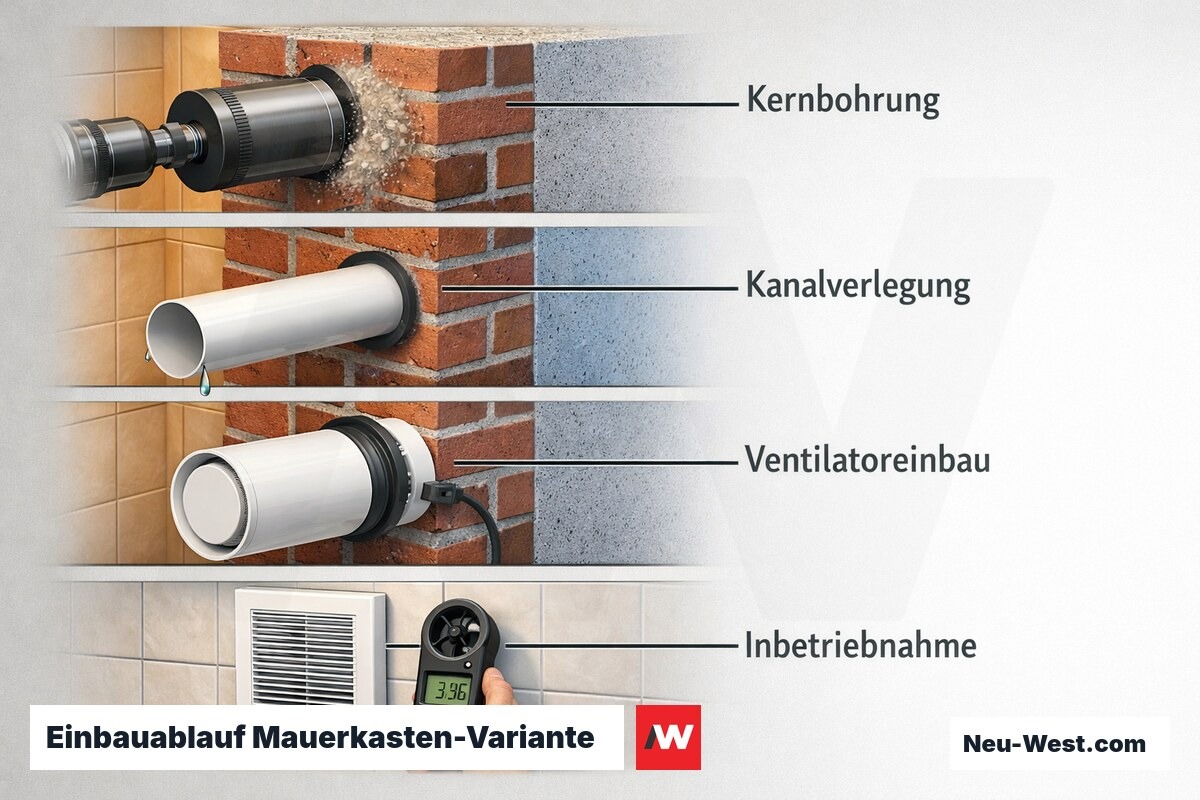

Einbauablauf: Abluftventilator fachgerecht montieren
Bestandsaufnahme und Planung
Schacht- oder Kanalführung klären, Kernbohrungsmaß (DN 100 oder DN 125) festlegen, Feuchtraumzone und vorhandenen Stromanschluss prüfen. Ortungsgerät einsetzen — besonders in Berliner Altbauten liegen Heizungsrohre häufig undokumentiert hinter Badwänden.
Kernbohrung und Kanaleinbau
Kernbohrung Ø 100–125 mm mit Nassbohrgerät; Mindestabstand zu angrenzenden Bauteilen beachten. Mauerkasten oder Rohrstutzen luftdicht einmauern — diffusionsdichte Manschette verhindert Kondensat hinter der Verkleidung.
Ventilator montieren
Gerät in Anschlussbox einsetzen, Befestigung sichern. Einbaurichtung prüfen: Pfeile auf dem Gehäuse zeigen Luftstromrichtung; Federklappe muss in Abluftrichtung öffnen.
Elektroinstallation
Anschluss an Lichtschalterausgang oder separaten Schalter; Nachlaufrelais auf mindestens 3 Minuten einstellen (DIN 1946-6). Schutzpotentialausgleich herstellen — metallisches Gehäuse und Mauerkasten an örtliche PA-Schiene anschließen.
Inbetriebnahme und Messung
Volumenstrom mit Flügelradanemometer an der Ausblasöffnung messen. Bei Unterschreitung des Planwerts um mehr als 10 % Kanalführung auf zusätzliche Bögen oder Engstellen untersuchen und Protokoll erstellen.
Schalltechnische Auslegung: LwA-Wert richtig bewerten
Der Schallleistungspegel LwA in dB(A) ist der normierte Gerätekennwert — unabhängig vom Abstand messbar und damit der einzig belastbare Vergleichswert zwischen Modellen. Manche Hersteller werben stattdessen mit dem Schalldruckpegel LpA an einem bestimmten Abstand, der stets günstiger klingt und keinen Produktvergleich erlaubt.
Bei Massivwänden (Kalksandstein, Beton) dämpft das Bauteil den Körperschall erheblich. Kritisch sind Leichtwände und Trockenbauschächte: Dort pflanzen sich Schwingungen nahezu ungedämpft fort. Für diese Situationen sind schwingungsgedämpfte Einbaudosen oder EC-Modelle mit LwA ≤ 26 dB(A) zwingend, um die Anforderungen der DIN 4109 (Schallschutz im Hochbau) an den Empfangsraum einzuhalten.
Volumenstrom-Bemessung nach DIN 1946-6
Näherung: Qn = Raumfläche × 2,50 m × 5 h⁻¹ (Bemessungs-LWR Nasszellen). DIN 1946-6 Mindestwerte unabhängig vom Raumvolumen: Bad mit Dusche/Wanne ≥ 60 m³/h, Bad ohne ≥ 40 m³/h, WC separat ≥ 25 m³/h. Kanalquerschnitt-Richtwert: Qn ≤ 60 m³/h → DN 100, bis 120 m³/h → DN 125, > 120 m³/h → DN 150. Kostenschätzung: Ventilator + Montage (Richtwert netto).
Unverbindlicher Richtwert – der genaue Preis hängt von Untergrund, Aufwand und Ausführung ab.
Ventilator-Typen: Bauformen und ihr Einsatzbereich

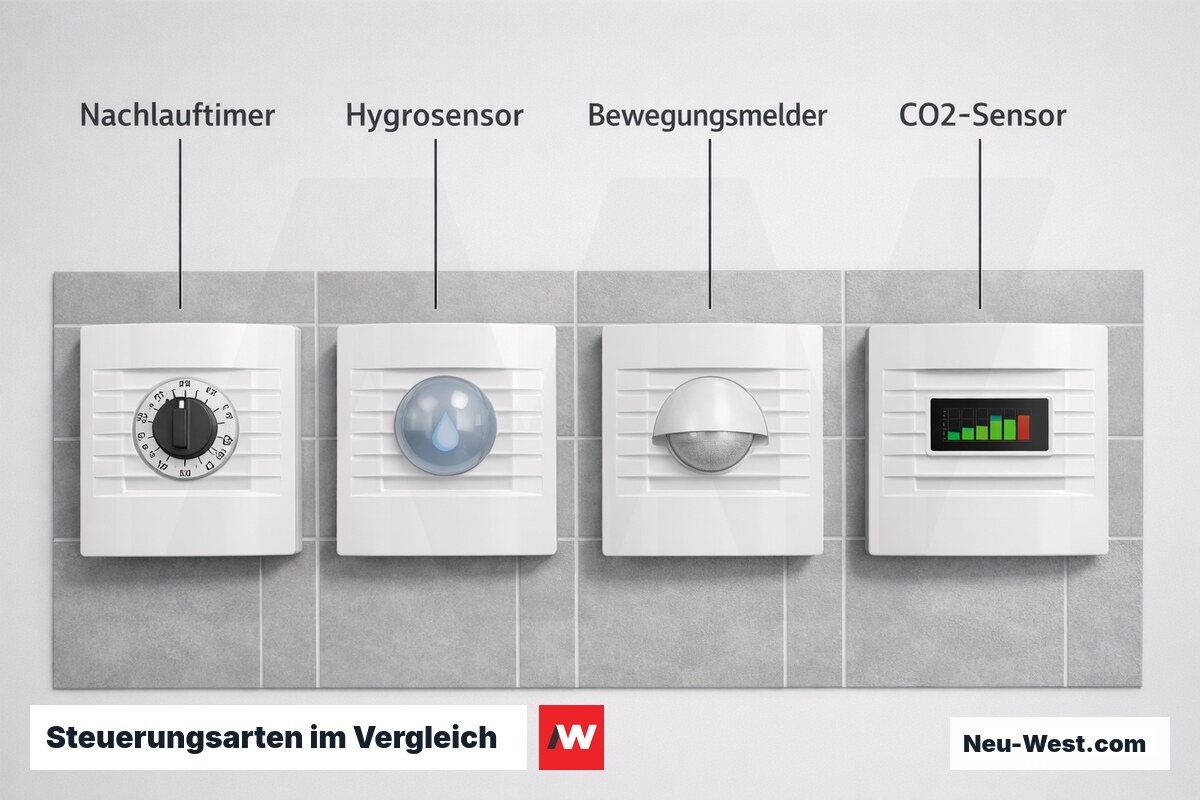

Standard-AC mit Nachlaufrelais
Schaltet mit dem Licht, läuft 3–15 min nach. Günstig und bewährt, aber keine Bedarfsanpassung — läuft auch bei trockener Luft voll durch.
Feuchtegesteuert (Hygro-Sensor)
Kapazitiver Sensor startet bei rel. Feuchte > 60–70 %, schaltet bei ~55 % ab. Spart Heizenergie; Sensoralterung nach 5–8 Jahren beachten.
CO₂- oder VOC-gesteuert
Erkennt Geruchs- und Schadstofflasten unabhängig von Feuchtigkeit — sinnvoll für WC und Küche, weniger für reine Nasszellen.

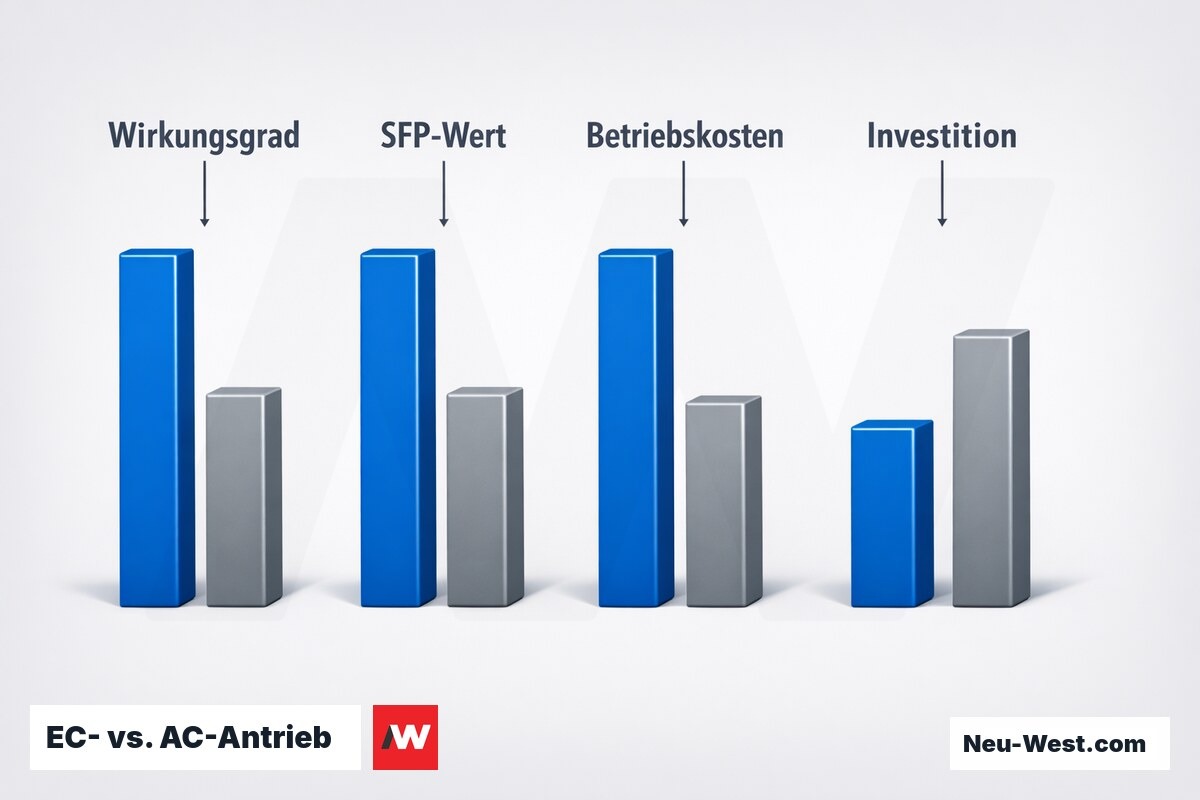

EC-Motor (elektronisch kommutiert)
Stufenlos regelbar, SFP-Werte unter 0,25 W/(m³/h) erreichbar. ErP-2018-konform, leise, langlebig — höherer Anschaffungspreis amortisiert sich über Betriebskosten.
Zentralventilator (Gruppengerät)
Ein Aggregat für mehrere Nassräume über Kanalnetz. Aufwendige Installation, aber ein einziger Wartungsort für die gesamte Anlage — wirtschaftlich ab drei Abluftpunkten.
Feuchtegesteuerte Ventilatoren: Ansprechschwelle, Hysterese und Alterung

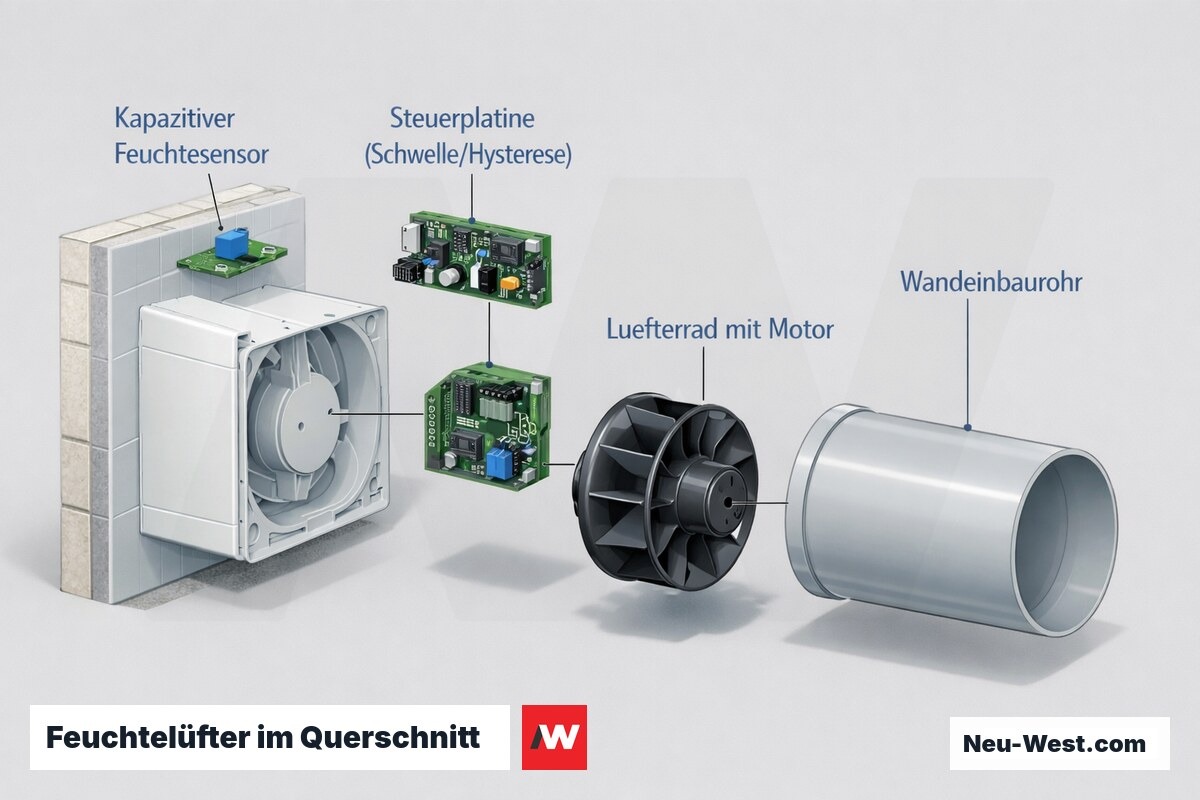

Feuchtegesteuerte Ventilatoren arbeiten mit kapazitiven Sensoren, deren Ansprechschwelle werksseitig meist zwischen 60 und 70 % relativer Feuchte liegt. Die Hysterese — der Abstand zwischen Ein- und Ausschaltschwelle — beträgt typisch 10–15 Prozentpunkte und verhindert ein thermisches Taktieren des Motors bei langsam ansteigender Feuchte.
Nach 5–8 Betriebsjahren kann die kapazitive Sensordrift 5–10 % betragen, ohne dass der Nutzer dies bemerkt: Der Ventilator springt zu spät an (Schimmelrisiko) oder läuft dauerhaft (erhöhte Heizkosten). Eine einfache Funktionskontrolle — kurzer Dampfstoß, Zeitnahme bis zum Anlauf — sollte alle drei Jahre im Rahmen der Betriebsinstandhaltung erfolgen.
Technische Kennwerte: Abluftventilator Badezimmer
| Nennvolumenstrom | 25–100 m³/h (je nach Baugröße) |
|---|---|
| Anschlussdurchmesser | DN 100 / DN 125 (Normbaugrößen) |
| Leistungsaufnahme AC-Motor | 6–28 W |
| Leistungsaufnahme EC-Motor | 2–8 W |
| SFP-Grenzwert ErP 2018 | ≤ 0,45 W/(m³/h) |
| Schallleistungspegel LwA | 22–40 dB(A) je Gerätetyp |
| Schutzart Mindestanforderung Zone 2 | IP44 (DIN VDE 0100-701) |
| Verfügbare Druckreserve | 30–80 Pa (abhängig von Kanalführung) |
| Nachlaufzeit einstellbar | 3–30 min (Werkseinstellung typisch 5 min) |
Brandschutz bei Sammelschacht-Anlagen: Wann Federklappen nicht genügen
Federrückschlagklappen, die Einzel-Ventilatoren beiliegen, sind als Rückströmschutz konzipiert — sie verhindern, dass Luft aus dem Schacht zurück ins Bad strömt. Sie sind jedoch keine Brandschutzklappen und erfüllen keinerlei Feuerschutzfunktion.
Bei Sammelschacht-Anlagen mit mehr als zwei Anschlusspunkten über mehrere Geschosse fordert DIN 18017-3 je nach Schachtklassifizierung zugelassene Abluftschacht-Klappen mit definiertem Feuerwiderstand (z. B. EI 90 oder EI 120). Ob diese Anforderung gilt, hängt von der Feuerwiderstandsdauer der Schachtwandung ab — diese Information muss aus Bestandsunterlagen oder einer Ortsprüfung gewonnen werden, bevor Ventilatoren in Bestandsgebäude eingebaut werden.
Ventilatortyp nach Einbausituation wählen
Welche Einbausituation trifft auf Ihr Gebäude zu?
Rückstrom durch Schachtüberdruck
Übersteigt der statische Druck im Sammelschacht den Ventilator-Förderdruck, strömt Luft zurück ins Bad. Prüfen: Differenzdruck am Anschlussstutzen mit Mikromanometer — Sollwert ≤ −10 Pa (Unterdruck im Schacht). Symptom im Alltag: Ventilator läuft, Bad riecht dennoch nach Fremdküche.
Ortung vor Kernbohrung nicht überspringen
In Berliner Altbauten liegen Heizungsrohre, Gasleitungen und Elektrotrassen häufig ohne Dokumentation hinter Badwänden. Kombinierten Leitungs- und Metallsuchdetektor einsetzen — eine übersehene Heizungsleitung kostet ein Vielfaches der Ortungskosten.
Nachlaufzeit nach DIN 1946-6
Die Norm empfiehlt für Lüftungsstufe 1 eine Nachlaufzeit von mindestens 3 Minuten nach Nutzungsende. Viele Geräte sind ab Werk auf 5 Minuten eingestellt — das ist ausreichend; eine Verlängerung auf 10 Minuten erhöht in der Heizsaison spürbar den Wärmeverlust durch den offenen Kanal.
Abluftführung: Mauerkasten oder Dachentlüftung — Entscheidungskriterien
Der Mauerkasten (horizontale Wanddurchführung) hat bei DN 100 und 3 m Kanallänge einen Druckabfall von nur etwa 2–4 Pa — energetisch und akustisch die günstigste Variante. Bei Neubauten und Bädern mit direktem Außenwandanschluss ist er die erste Wahl.

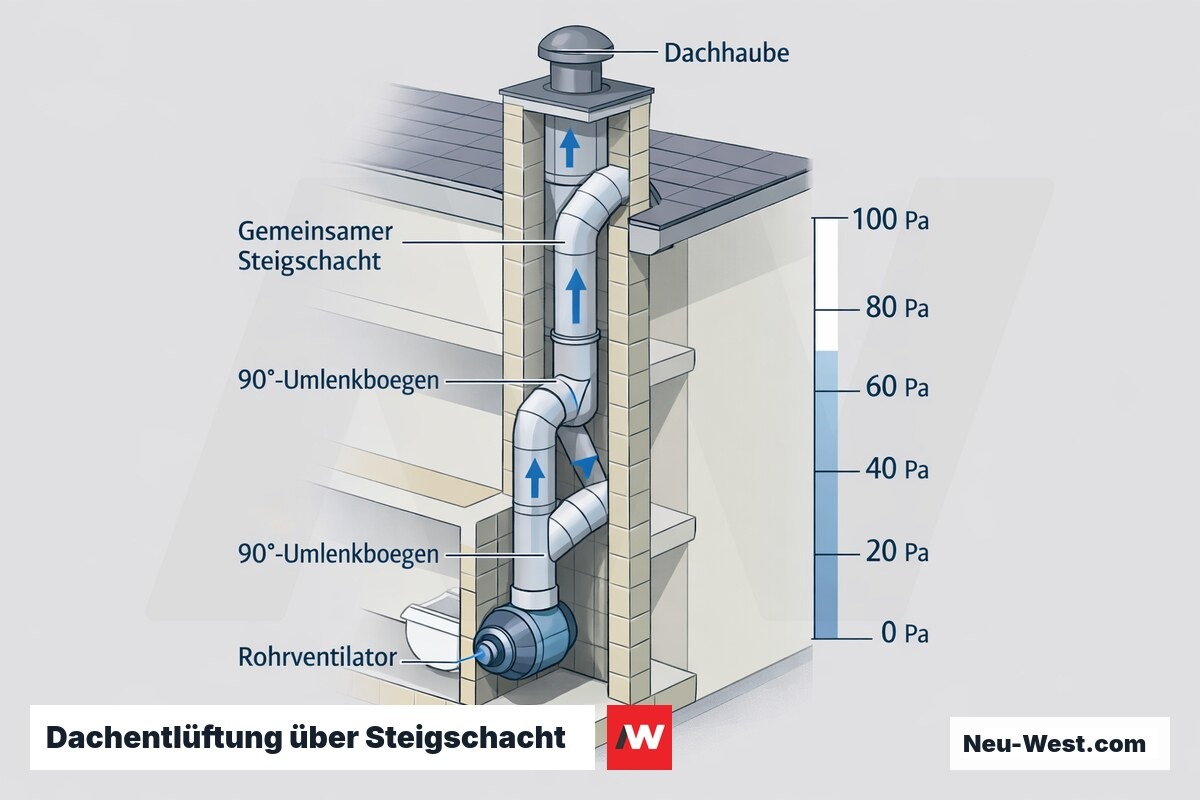

Beim Dachentlüftungsschacht summieren sich Reibungsverluste und Bögen leicht auf 20–35 Pa bei 8 m Schachtlänge und zwei Umlenkungen. Das muss bei der Ventilatorauswahl durch ausreichende Druckreserve abgedeckt sein. In Berliner Mietshäusern mit gemeinsamem Schacht ist diese Führung technisch vorgegeben; dann ist die Druckberechnung nach DIN 18017-3 Planungspflicht.
Einzelkanal (Mauerkasten) vs. Sammelschacht — Abwägung
Vorteile
- Kurzer Strömungsweg, geringer Druckabfall → kleinere Ventilatorauslegung und niedrigere Betriebskosten
- Kein Rückströmrisiko aus Nachbarwohnungen — keine Geruchs- oder Keimübertragung
- Kein brandschutztechnischer Mehraufwand für Schachtklappen nach DIN 18017-3
- Einfache Fehlerdiagnose: Kanalabschnitt jederzeit zugänglich und visuell prüfbar
Nachteile / Grenzen
- Kernbohrung durch Außenwand nötig — in denkmalgeschützten Berliner Gebäuden genehmigungspflichtig
- Mauerkasten kann durch Insekten, Laub oder Vereisung blockieren — jährliche Sichtprüfung empfohlen
- In Mehrfamilienhäusern ohne Außenwandoption nicht realisierbar — Sammelschacht ist dort alternativlos
Typische Einbaufehler und ihre Ursachen

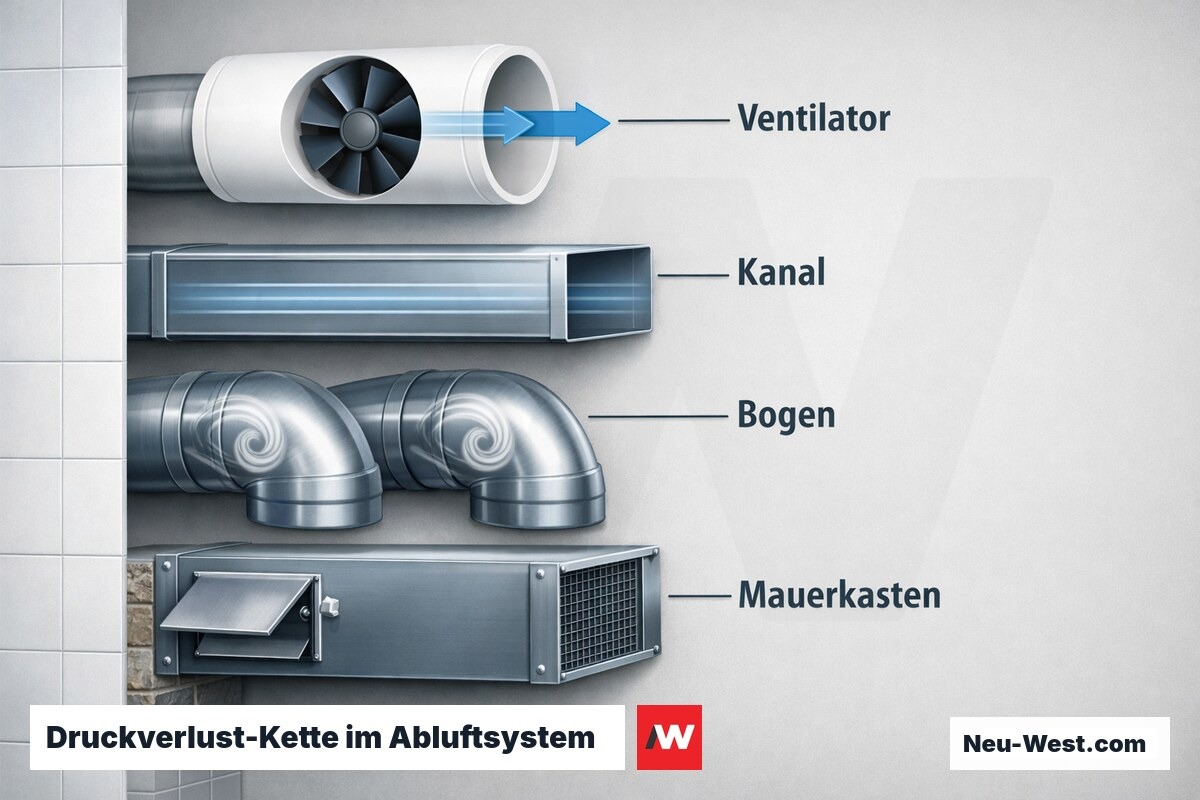

Der häufigste Fehler ist die Kanalführung mit zu vielen Bögen: Jeder 90°-Bogen entspricht bei DN 100 einem Druckverlust von ca. 3–5 Pa. Drei Bögen kosten bereits 10–15 Pa — bei günstigen AC-Modellen mit nur 30 Pa Druckreserve liegt der Ventilator am Betriebsrand und fördert 20–30 % weniger Luft als im Datenblatt angegeben.
Zweithäufig ist die fehlende Luftdichtheit am Mauerkasten: Unvollständig verfüllte Fugen lassen Kondensat hinter die Wandverkleidung eindringen — der Schimmelschaden wird erst sichtbar, wenn er bereits tief in den Aufbau eingedrungen ist. Dritter Klassiker: der fehlende Schutzpotentialausgleich am Ventilatorgehäuse, der nach DIN VDE 0100-701 in Zone 2 zwingend vorgeschrieben ist, bei nachträglichem Einbau aber regelmäßig fehlt.
Was kostet Abluftventilator einbauen?
Die Kosten variieren je nach Gerätetyp, Kanalführung und ob ein Schacht bereits vorhanden ist. Richtwerte für Berlin inkl. MwSt.
| Leistung | Preis-Spanne (Richtwert) |
|---|---|
| Gerät Standard-AC mit Nachlaufrelais | 25–80 EUR |
| Gerät EC-Motor / feuchtegesteuert | 80–200 EUR |
| Kernbohrung Ø 100–125 mm | 80–150 EUR |
| Mauerkasten inkl. Einbau | 40–90 EUR |
| Elektroinstallation Anschluss | 80–160 EUR |
| Montageleistung Ventilator gesamt (Lohn) | 100–200 EUR |
| Gesamtkosten einfache Nachrüstung (Kanal vorhanden) | 250–480 EUR |
| Gesamtkosten mit neuem Kanal / Schachtanschluss | 400–900 EUR |
Richtwerte für Berlin/Brandenburg, projektabhängig — kostenloses Festpreis-Angebot anfragen.
ErP 2018 und Effizienzklassen: Zulässigkeit und SFP-Kennwert

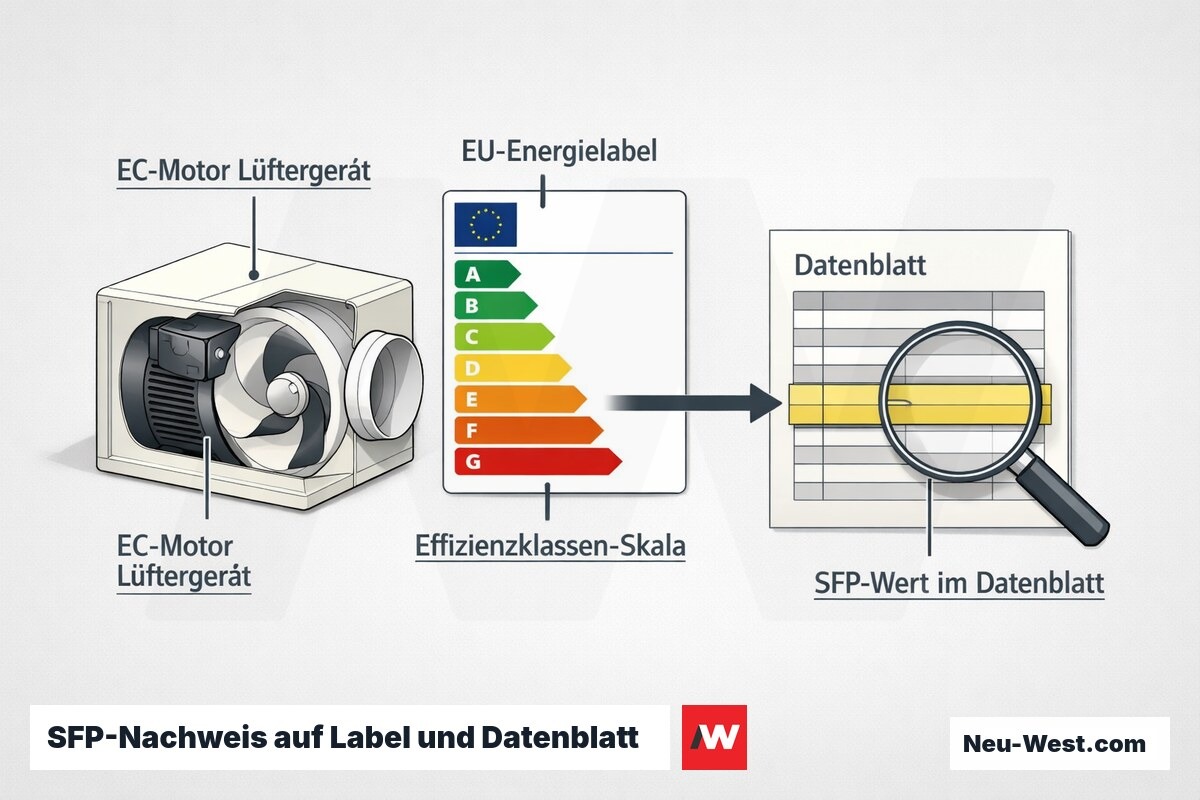

Seit dem 1. Januar 2018 schreibt die ErP-Verordnung (EU) Nr. 1253/2014 für Wohnraumlüftungsgeräte einen maximalen SFP-Wert von 0,45 W/(m³/h) vor. Viele ältere AC-Modelle mit Kondensatormotor überschreiten diesen Grenzwert und sind im Neubau sowie bei vollständiger Sanierung nicht mehr zulässig.
EC-Motoren erreichen SFP-Werte von 0,15–0,25 W/(m³/h) und erfüllen die Anforderungen sicher. Der SFP-Wert ist auf dem EU-Energieeffizienzlabel oder im technischen Datenblatt ausgewiesen — fehlt die Angabe, ist das Produkt im Zweifel nicht konform. Beim Austausch im Bestand gilt die ErP-Pflicht ebenfalls, sobald das Gerät als Inverkehrbringen gewertet wird.
Wichtige Begriffe rund um Abluftventilator einbauen
SFP (Specific Fan Power)
LwA — Schallleistungspegel
Sammelschacht
IP44
Nachlaufrelais
ErP (Energy-related Products)
DIN 18017-3

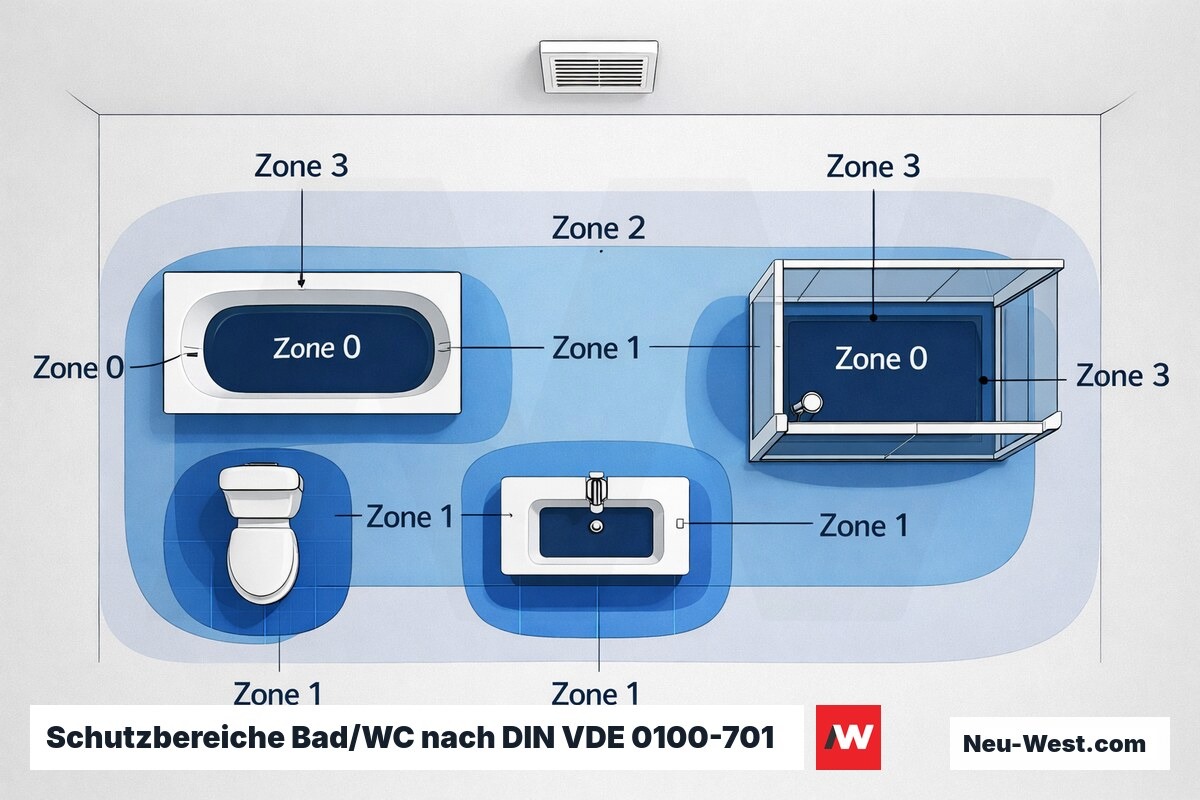

Elektroinstallation im Feuchtraum: Schutzpotentialausgleich und Zonenpflichten
Nach DIN VDE 0100-701 ist das Badezimmer in Schutzbereiche unterteilt: Zone 0 (Innenraum Wanne/Dusche), Zone 1 (bis 225 cm Höhe über dem Boden der Dusche bzw. Wannenrand) und Zone 2 (60 cm horizontal außerhalb von Zone 1). Abluftventilatoren werden üblicherweise in Zone 2 oder außerhalb montiert und benötigen mindestens Schutzart IP44.

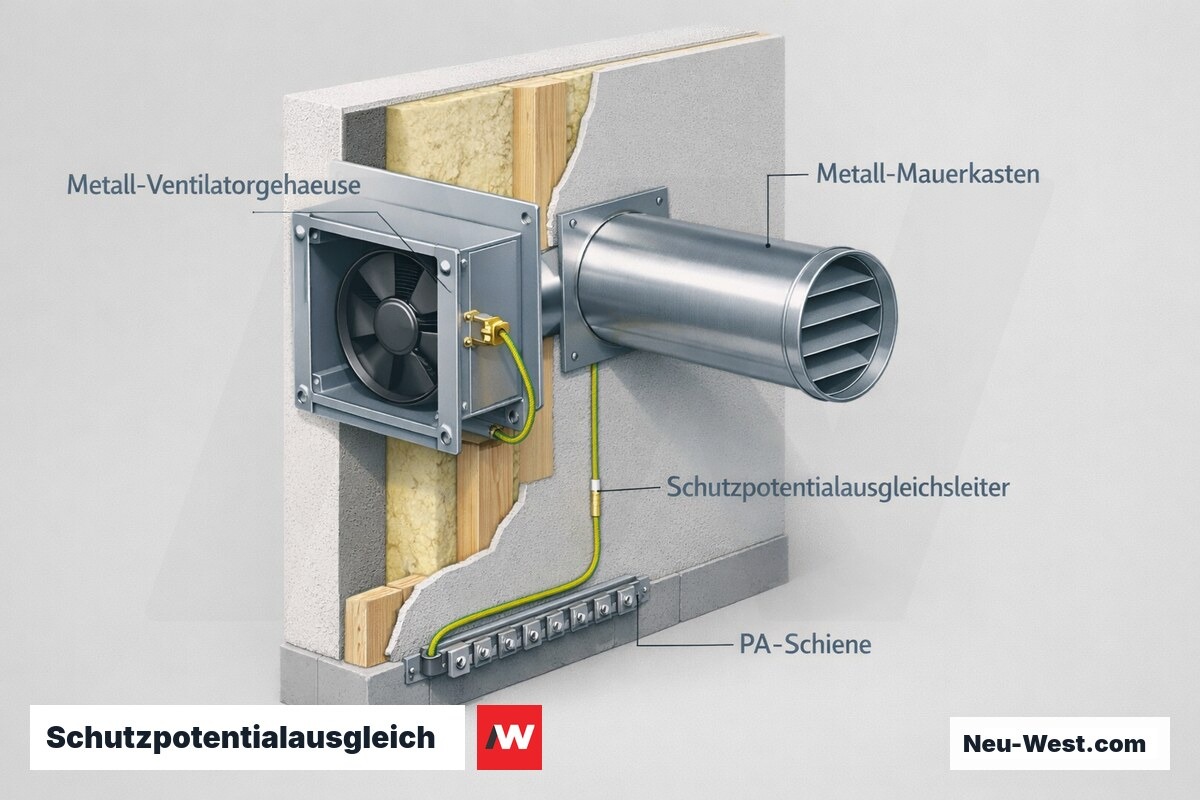

Der Schutzpotentialausgleich muss alle leitfähigen Teile verbinden — darunter das metallische Ventilatorgehäuse und einen metallenen Mauerkasten. Bei nachträglichem Einbau fehlt dieser Anschluss häufig, weil die örtliche PA-Schiene nicht zugänglich ist oder der Ausführende das Gerät als Kleingerät einstuft. Ein fehlender PA-Bond ist nach VDE ein Installationsmangel, der bei Personenschaden oder Brandfall haftungsrelevant werden kann.
Ein Abluftventilator mit 3 Pa zu wenig Druckreserve fördert im Vollbetrieb 20–30 % weniger Luft als angegeben — der Nutzer bemerkt es nicht, aber Schimmelschäden entstehen trotzdem. Die Druckberechnung vor der Geräteauswahl ist kein optionaler Schritt.
