Glasreinigung nach Bau beauftragen – Fachbetrieb Berlin
Eisenpartikel aus Trenn- und Schleifarbeiten oxidieren auf Glas innerhalb von 24–72 Stunden und ätzen sich fest in die Oberfläche ein – ein Schaden, der sich nach Abnahme zu Gewährleistungsdisputen entwickelt. Gleichzeitig schädigen Schutzfolien die Verglasung, wenn sie länger als die vom Hersteller freigegebene Maximalfrist (meist 3–6 Monate) auf der Scheibe verbleiben: UV-Einstrahlung verbindet den Acrylat-Kleber dauerhaft mit dem Glas.
Entscheidend ist die substratgerechte Mittelwahl: Beschichtetes Glas (Wärmeschutz-, Sonnenschutzverglasung) verträgt weder alkalische Spezialentferner noch abrasive Hilfsmittel, die auf unbeschichtetem Floatglas problemlos einsetzbar sind. Wer diesen Unterschied nicht kennt, riskiert irreversible Coating-Schäden – und damit den Totalausfall teurer Verglasungseinheiten.
Was umfasst die Glasreinigung nach Bau?
- Substrat- und Schichtidentifikation: Floatglas, ESG, VSG, beschichtete Einheiten (Low-E, Sonnenschutz), Structural-Glazing-Fassaden
- Rückstandskartierung: Folientrennmittel, Zement-/Mörtelablagerungen, Silikonharze, Metallpartikel – Schadensrisiko nach Typ priorisiert
- Mittelauswahl substratgerecht: pH-neutrale Konzentrate (pH 5–8) für beschichtetes Glas; saure Kalklöser (Phosphorsäure- oder Amidosulfonsäure-Basis) für unbeschichtetes Bauglas
- Vorreinigung trocken vor Nassreinigung: Abtragen grobkörniger Partikel verhindert Kratzer durch eingeschlossenen Baustaub
- Rahmen- und Anschlussreinigung: Aluminium-/Stahlprofile, Dichtungsfalze, Blendrahmen, Fugeninspektion auf Silikon- und Dichtrückstände
- Abnahmedokumentation nach TR 10 (Technische Richtlinie des Glaserhandwerks): Beurteilung unter diffusem Tageslicht, Beobachtungswinkel 25–30°, Protokoll zur Abgrenzung von Vorschäden
Die Bauglas-Reinigung schließt die Bauleistung regelkonform ab und schafft die Voraussetzung für eine einwandfreie Abnahme der Verglasungsarbeiten gemäß VOB/C. Alle Reinigungsschritte werden substrat- und schichtspezifisch ausgeführt, sodass kein Folgeschaden an Verglasung, Rahmen oder Dichtstoff entsteht.

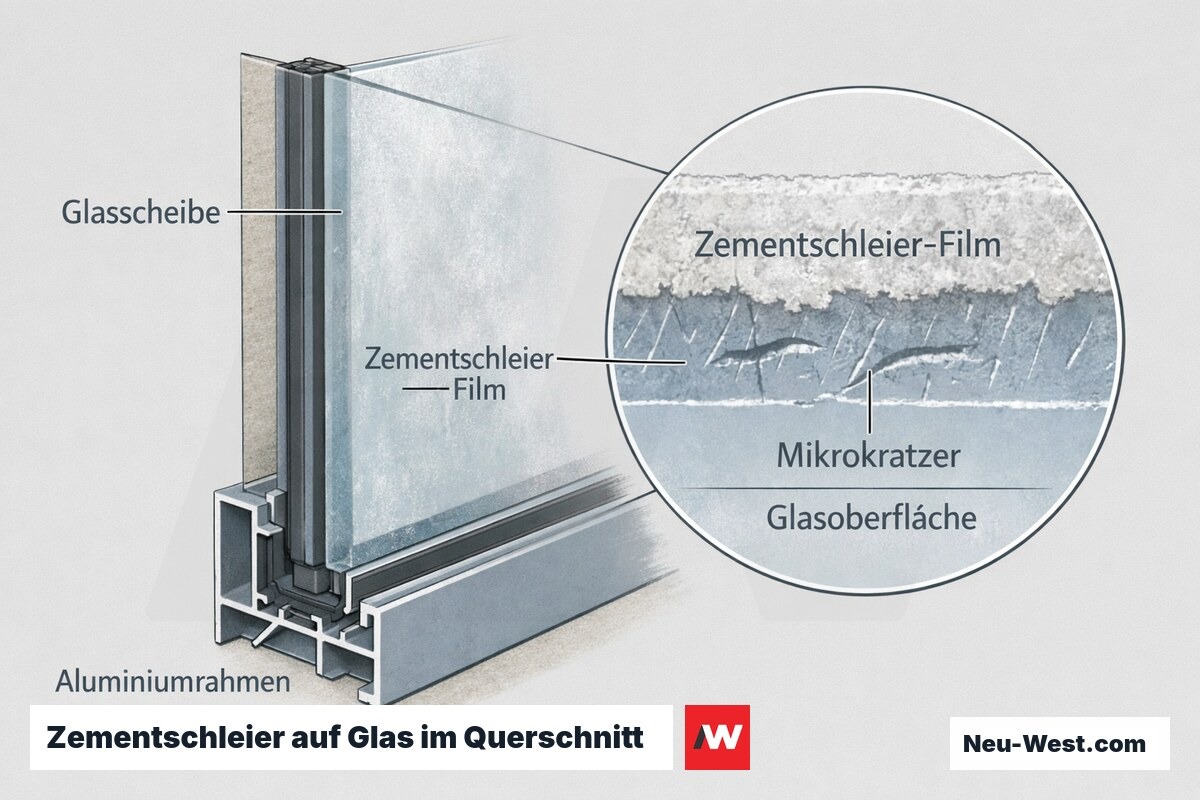

Zementschleier auf Glas: das unterschätzte Zeitfenster
Zementschleier entsteht, wenn Zementstaub oder -spritzer auf Glas auftrocknen und durch Luftfeuchtigkeit in Kontakt mit CO₂ treten: Es bildet sich schwerlösliches Calciumcarbonat (CaCO₃), das sich in die Glasoberfläche einbrennt. Das kritische Zeitfenster liegt bei 48 bis 72 Stunden nach dem Nassauftrag — in dieser Phase lässt sich der Schleier mit abgepuffertem Säurereiniger (pH 3–5) noch weitgehend rückstandsfrei entfernen.
Nach Ablauf dieses Fensters wird eine vollständige Entfernung ohne mechanischen Eingriff zunehmend unrealistisch. Säurereiniger lösen dann zwar an, können aber nicht mehr vollständig ausgewaschen werden; Schleifmittel erzeugen Mikrokratzer, die unter Streiflicht als Schlieren sichtbar bleiben. Die frühzeitige Reinigungsbeauftragung — als fester Termin im Bauablaufplan, nicht erst bei der Endabnahme — ist wirtschaftlich immer günstiger als spätere Schadensbehebung.
Was kostet Glasreinigung nach dem Bau?
Die Kosten hängen maßgeblich von Glastyp, Verschmutzungsgrad und Zugänglichkeit ab. Zementschleier und Sondergläser treiben den Aufwand deutlich; Höhenarbeit schlägt als prozentualer Aufschlag zu Buche.
| Leistung | Preis-Spanne (Richtwert) |
|---|---|
| Leistung | Richtwert |
| Standard-Bauglas-Reinigung (mechanisch-chemisch) | 4–8 EUR/m² |
| Zementschleierentfernung (Säure-Neutralisationsverfahren) | 12–25 EUR/m² |
| Low-E/Spezialglas-Reinigung (pH-kontrolliert, VE-Wasser) | 15–30 EUR/m² |
| Schutzfolienkleberentfernung (Lösemittel + Nassführung) | 8–18 EUR/m² |
| Höhenarbeiten mit MEWP oder Gerüst | +20–40 % Aufschlag |
| Zustandsprotokoll / Beweissicherung | 150–400 EUR pauschal |
Richtwerte für Berlin/Brandenburg, projektabhängig — kostenloses Festpreis-Angebot anfragen.
Wärmedämmglas mit Low-E-Beschichtung: Reiniger-Fallen und Erkennungsmethode
Low-E-Beschichtungen bestehen aus hauchdünnen Metalloxidlagen — oft Silber, Titandioxid oder Indiumzinnoxid — die auf die Glasinnenseite aufgesputtert sind. Diese Schichten reagieren extrem empfindlich auf pH-Werte außerhalb des Fensters 6–9: Alkalische Standardreiniger (pH 10–13) lösen die Silberschicht an; saure Reiniger (pH unter 5) greifen die Oxidmatrix an. Beides ist irreversibel — die Scheibe muss getauscht werden.
Erkennung im Feld: Die beschichtete Seite zeigt beim Fingernagel-Test einen leichten farbigen Reflex (blau-grün-violett); ein Laserpunkt auf der Scheibe reflektiert auf der beschichteten Seite schwächer. Sicherer ist der Glasaufkleber am Randverbund — er gibt Hersteller, Glasaufbau und Beschichtungsart an. Fehlt der Aufkleber, sollten Reinigungsmittel am verdeckten Randbereich probeweise getestet werden, bevor die Fläche behandelt wird.
Glasflächen-Kalkulator: Aufwand und Kosten schätzen
Kalkulationsbasis: Bauglas nach DIN EN 572, mittlerer Verschmutzungsgrad (Kalkspritzer, Mörtelstaub), Stundensatz ca. 50 EUR/h — entspricht rund 8–10 min je m². Leichter Baustaub: Faktor ×0,7. Schwerreinigung (Silikone, Farb-/Lackreste, Folie): Faktor ×1,8–2,5. Strukturglas (Ornament-, Profilbauglas): ca. 25 % Aufschlag durch erhöhten Handaufwand.
Unverbindlicher Richtwert – der genaue Preis hängt von Untergrund, Aufwand und Ausführung ab.
Reinigungsverfahren im Vergleich
| Kriterium | Säure-Neutralisation | VE-Wasser-Methode |
|---|---|---|
| Wirksamkeit gegen Zementschleier | sehr gut | begrenzt |
| Low-E-Glas geeignet | Nein | Ja |
| Kratzerrisiko | mittel (bei Trockeneinsatz hoch) | minimal |
| Chemikalieneinsatz | hoch (pH 3–5) | keiner |
| Kosten je m² | 12–25 EUR | 8–15 EUR |
| Umweltbelastung | hoch (Neutralisation nötig) | sehr gering |

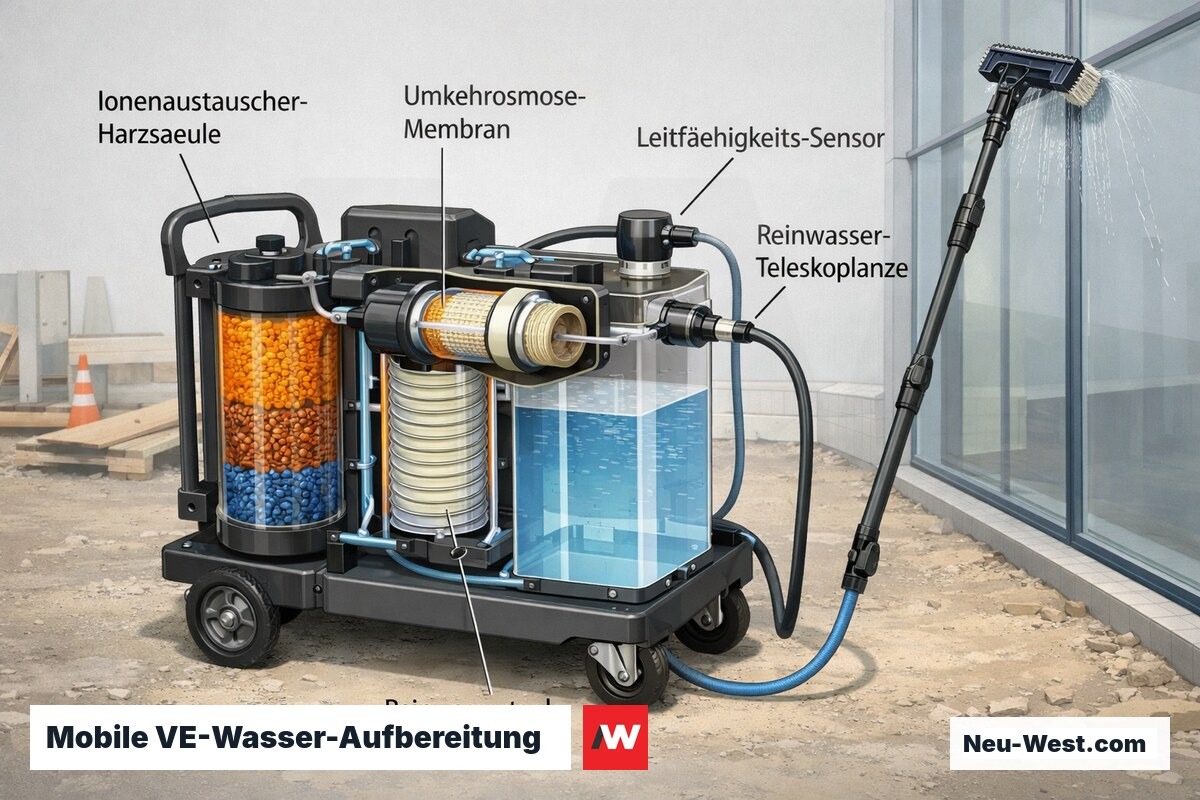

Vollentsalztes Wasser: warum Leitungswasser bei der Bauglas-Feinreinigung versagt
Berliner Leitungswasser hat eine Leitfähigkeit von 350–650 μS/cm und enthält erhebliche Mengen an Calcium-, Magnesium- und Sulfationen. Beim Abtrocknen auf Glas hinterlassen diese Salze weiße Kalkflecken und Schlieren, die unter streifendem Licht — besonders bei Sonneneinstrahlung — stark sichtbar werden und eine sauber abgenommene Schlussreinigung diskreditieren.
Vollentsalztes Wasser (VE-Wasser) wird durch Ionenaustauscher oder Umkehrosmose auf eine Leitfähigkeit von unter 10 μS/cm (ideal unter 5 μS/cm) aufbereitet. Es trocknet rückstandsfrei und löst durch seine hohe Ionenaffinität gleichzeitig leichte Verschmutzungen ab. Bei Fassadenflächen über 200 m² lohnt sich eine mobile Aufbereitungsanlage direkt auf der Baustelle; für kleinere Flächen wird VE-Wasser in Kanistern angeliefert.

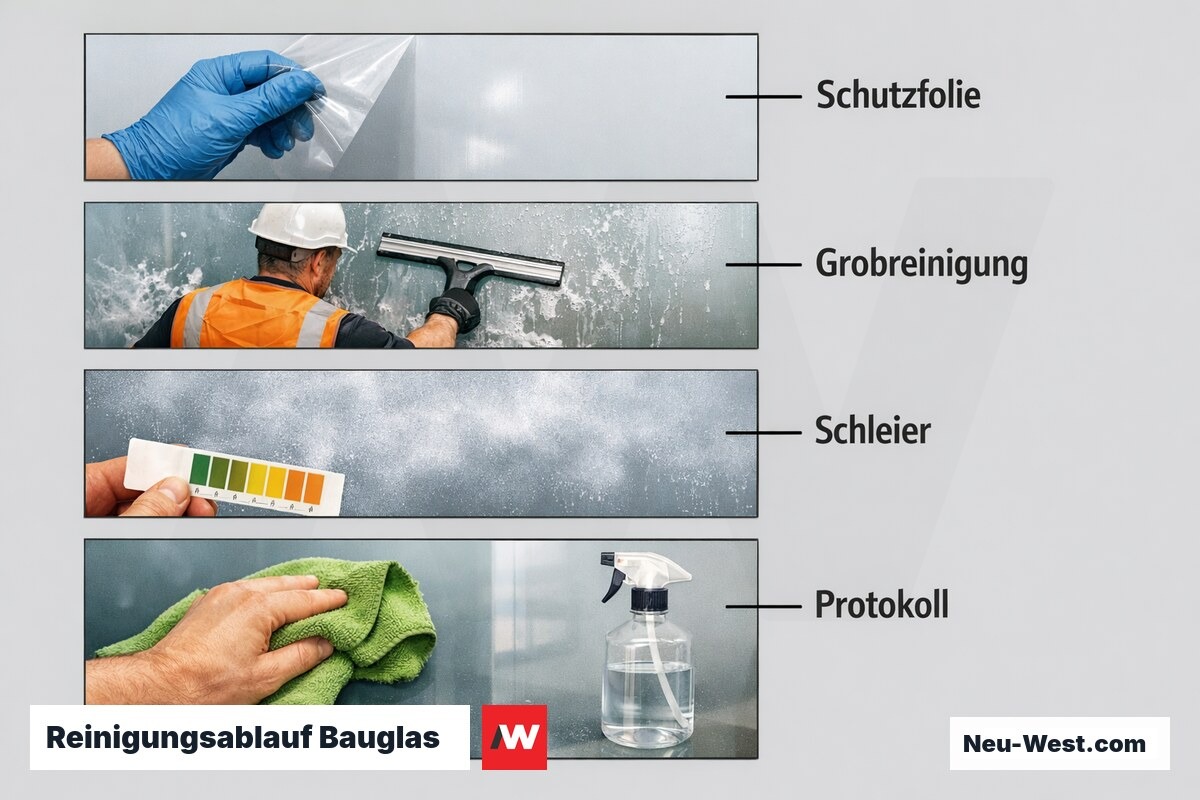

Ablauf der professionellen Bauglas-Reinigung
Zustandsdokumentation
Vor Reinigungsbeginn alle Scheiben mit Fotos und Protokoll auf Kratzer, Risse, Folienreste und Vorschäden sichern. Ohne Gegenzeichnung durch den Auftraggeber-Vertreter hat das Protokoll im Streitfall nur eingeschränkte Beweiskraft.
Glasart und Beschichtung bestimmen
Glasaufkleber am Randverbund lesen: Low-E, VSG, ESG oder Floatglas? Beschichtungsseite mit Fingernagel-Reflextest oder Laserpunkt prüfen. Das Ergebnis bestimmt den zulässigen pH-Bereich und die Methode.
Vorbenetzung und Einweichen
Grobe Anhaftungen (Beton, Mörtel, Farbe) mit VE-Wasser oder themengerechtem Reiniger vorweichen. Niemals trocken abschaben — ein Gummischieber auf trockener Verschmutzung erzeugt Kratzer.
Reinigungsmittelauftrag (pH-kontrolliert)
Floatglas alkalisch pH 8–11, Low-E neutral pH 6–9, Zementschleier sauer pH 3–5 (nur Floatglas). Einwirkzeit je Produkt genau beachten und nie überschreiten.
Mechanische Bearbeitung — immer nass
Abzieher, Schaber oder Pad stets auf nasser Oberfläche führen. Schaber-Klingen täglich wechseln — eine rostige oder beschädigte Klinge erzeugt Längsriefung über die gesamte Scheibe.
Mehrfachspülung mit VE-Wasser
Reinigermittelreste vollständig auswaschen. Alkalische Rückstände können bei Low-E-Glas auch nach dem Auftrag noch Schäden verursachen; Randverbundfuge nicht besprühen.
Sichtprüfung und Abnahmeprotokoll
Prüfung unter Streiflicht und Gegenlicht. Schlieren weisen auf Reinigermittelreste oder Kalkspuren hin; Kratzer auf mechanische Beschädigungen. Abnahme mit Unterschrift beider Parteien.
Baustellenschutzfolie: Kleberückstände sicher und kratzerlos beseitigen
Glasschutzfolien haben eine Herstellerempfehlung von maximal 4–6 Monaten Verweildauer. Danach degradiert der Haftkleberfilm durch UV-Strahlung und Temperaturschwankungen: Er vernetzt sich dauerhaft mit der Glasoberfläche und lässt sich nicht mehr in einem Stück abziehen. Der verbleibende Kleberfilm muss dann mit Lösemitteln auf Isopropanol- oder Limonenbasis angelöst werden — bei Low-E-Glas erst nach Verträglichkeitsprüfung.
Mechanisches Abtragen mit Rasiererklingen ist auf Floatglas möglich, aber ausschließlich in Nassführung und flachem Winkel (10–15°). Scharfe Klingenecken oder trockene Führung erzeugen irreversible Längsriefen. Bei VSG-Glas mit weicher PVB-Zwischenschicht oder selbstreinigenden Gläsern mit TiO₂-Schicht ist jede mechanische Klingenarbeit grundsätzlich ausgeschlossen.
Reinigungsverfahren nach Verschmutzungsart
Welche Art der Verschmutzung liegt vor?

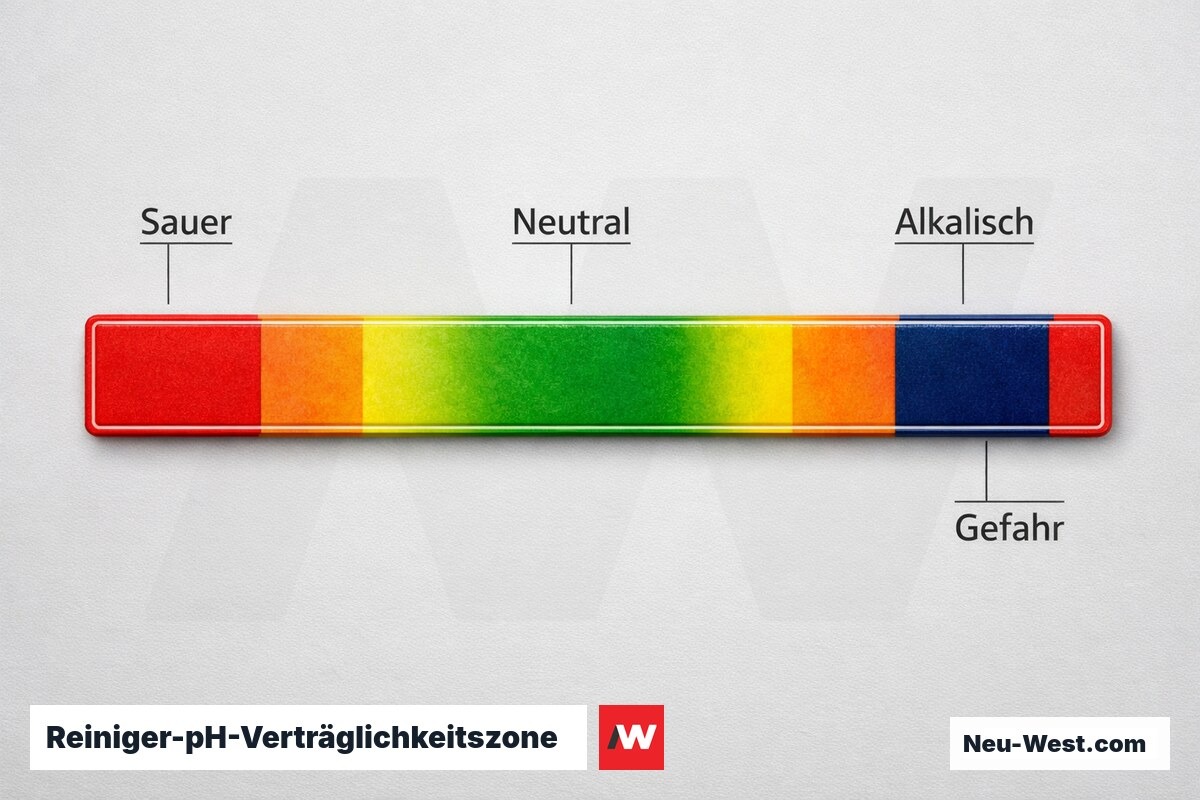

Low-E-Beschichtung: pH-Grenzen nie überschreiten
Alkalische Reiniger über pH 11 oder saure Reiniger unter pH 4 lösen die Silberschicht dauerhaft auf. Die Beschichtung ist nicht regenerierbar — ein Scheibentausch kostet je nach Format 300 bis 1.500 EUR. Im Zweifel immer pH-neutrales Produkt wählen und am verdeckten Randbereich testen, bevor die Fläche behandelt wird.
Schutzfolie: Verweildauer-Limit nicht überschreiten
Nach 6 Monaten ist die rückstandsfreie Entfernung von Baustellenschutzfolien häufig nicht mehr möglich. Im Bauablaufplan muss die Folienentfernung als fester Termin eingeplant sein — nicht erst bei der Endabnahme, wenn 12 Monate vergangen sind.
Glasaufkleber erst nach Abnahme entfernen
Der Aufkleber am Randverbund enthält die einzige zuverlässige Information über Glasaufbau und Beschichtung. Er sollte erst nach vollständiger Protokollierung und Abnahme entfernt werden — im Schadensfall ist er das wichtigste Identifikationsmerkmal für den Hersteller.

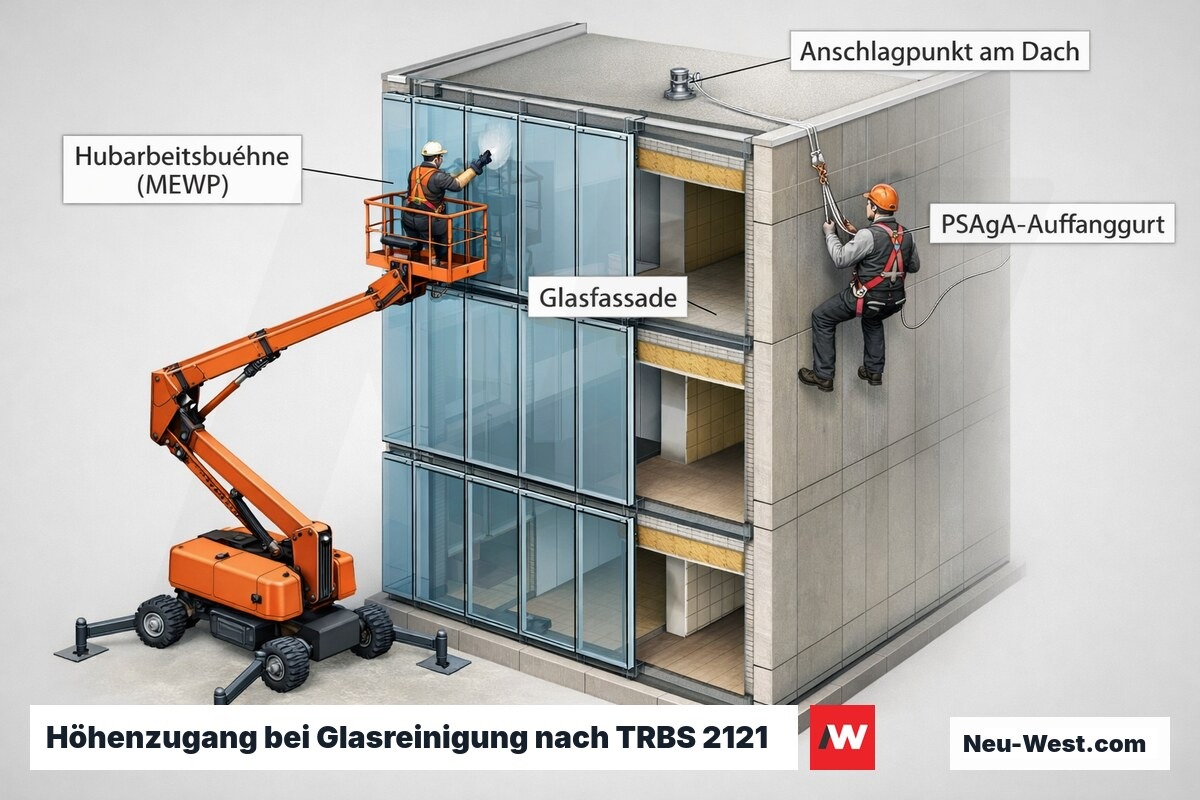

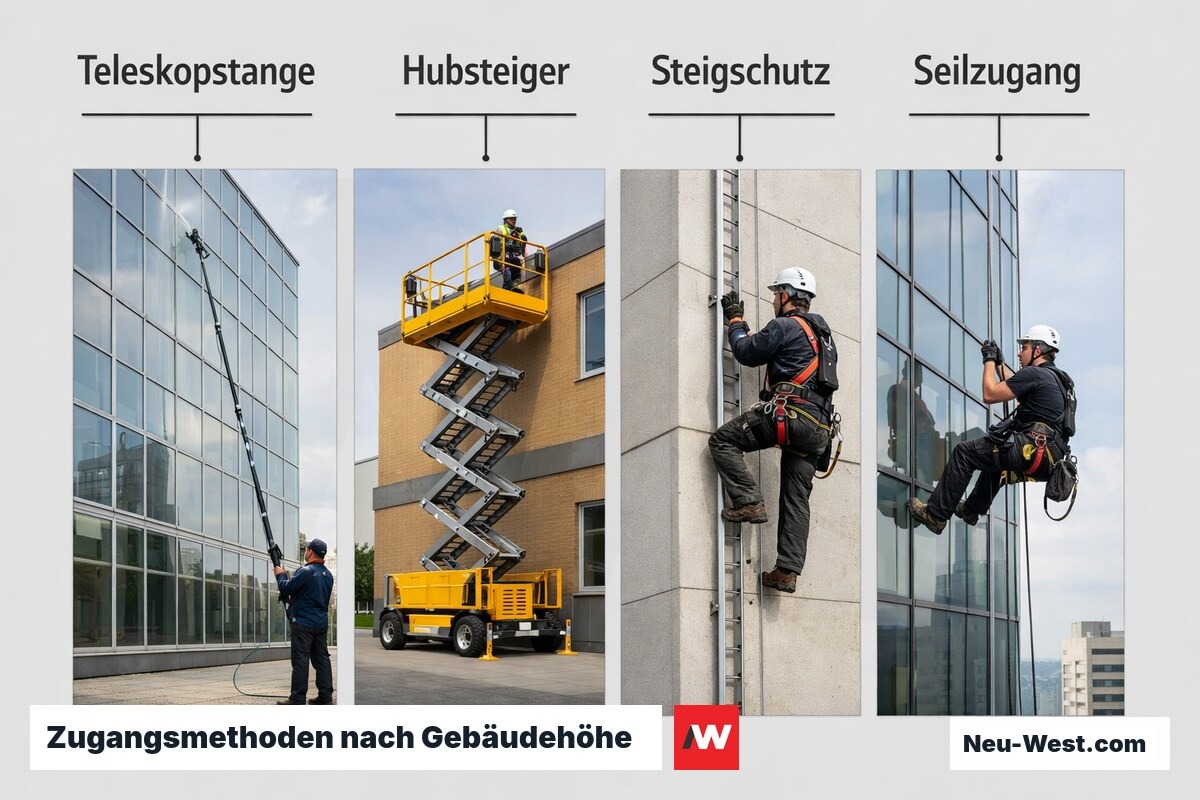

Arbeitsschutz bei Höhenarbeiten: TRBS 2121 und was sie für die Glasreinigung bedeutet
Die TRBS 2121 (Technische Regeln für Betriebssicherheit) konkretisiert die Betriebssicherheitsverordnung für Arbeiten mit Absturzgefahr. Teil 1 regelt Leitern, Teil 3 Absturzsicherung bei Fassadenarbeiten. Ab einer Absturzhöhe von 3 m sind kollektive Schutzmaßnahmen (Gerüst, MEWP) vor individuellen Maßnahmen (PSAgA) zu bevorzugen; Einzelpersonenarbeit an freier Steighilfe ist ab 5 m nicht mehr zulässig.
Für Glasreinigungsarbeiten an mehrgeschossigen Fassaden bedeutet das: Hubarbeitsbühnen (MEWP) nach DIN EN 280 sind das Standardmittel; Gerüste kommen zum Einsatz, wenn MEWP-Zufahrt nicht möglich ist. PSAgA darf nur ergänzend oder in Ausnahmefällen eingesetzt werden und erfordert eine schriftliche Gefährdungsbeurteilung. Auftraggeber sollten prüfen, ob der beauftragte Reinigungsbetrieb eine aktuelle Gefährdungsbeurteilung und nachgewiesene PSAgA-Schulung vorlegt.
Technische Grenzwerte und Kennzahlen
| Kennwert | Wert / Grenze |
|---|---|
| VE-Wasser Leitfähigkeit (Feinreinigung) | < 10 μS/cm (optimal < 5 μS/cm) |
| Berliner Leitungswasser Leitfähigkeit | 350–650 μS/cm |
| pH-Fenster für Low-E-Glas | 6,0–9,0 |
| pH-Fenster für Floatglas (alkalisch) | 7,0–11,0 |
| pH-Fenster Zementschleier (Säure, nur Floatglas) | 3,0–5,0 |
| Mindesttemperatur für alkalische Reiniger | +5 °C |
| Carbonatisierungszeit Zementschleier | 48–72 h (frischer Nassauftrag) |
| Max. Verweildauer Baustellenschutzfolie | 4–6 Monate (Herstellergrenze) |
| Absturzhöhe: kollektiver Schutz Pflicht | ≥ 3 m (TRBS 2121 Teil 3) |
| Schaber: max. Anstellwinkel | 10–15°, ausschließlich nass |
Zustandsprotokoll: Beweissicherung vor Reinigungsbeginn
Ein Zustandsprotokoll vor Reinigungsbeginn ist der einzige wirksame Schutz gegen Schadensersatzforderungen, die nach Glasreinigungsarbeiten regelmäßig entstehen. Es dokumentiert den Ist-Zustand aller Glasflächen mit Lage, Fotonummer, Scheibenbezeichnung und Art der Vorschäden (Kratzer, Risse, Klebereste, Beschichtungsmängel) — vor dem ersten Reinigerkontakt mit der Scheibe.
Praxisbewährt ist die Zuordnung jeder Scheibe zu einem Grundrissplan mit eindeutiger Bezeichnung (z. B. 'EG_Sued_Feld_03') sowie zeitgestempelte Fotos unter Streiflicht und Aufsicht als Pflichtformat. Ohne Gegenzeichnung durch einen Auftraggeber-Vertreter hat das Protokoll im Streitfall nur eingeschränkte Beweiskraft. Bei Neubauabnahmen empfiehlt sich die Protokollierung durch einen unabhängigen Sachverständigen.

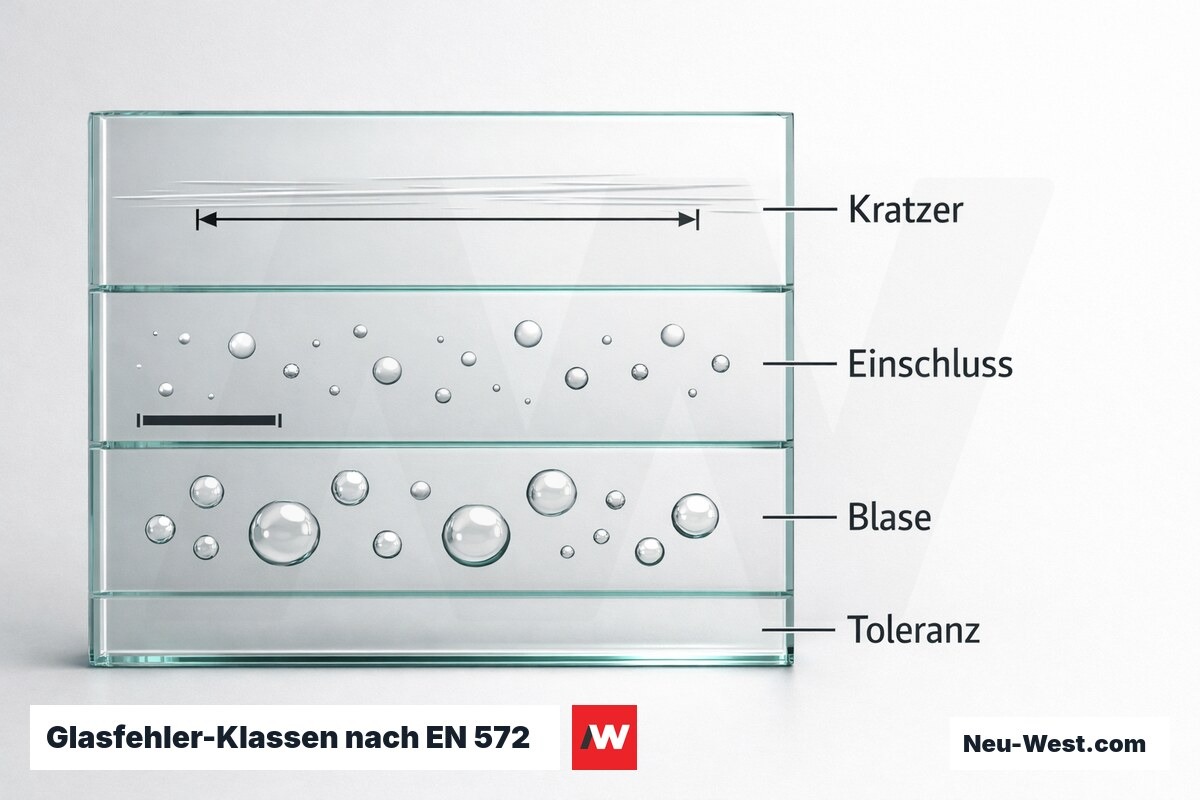

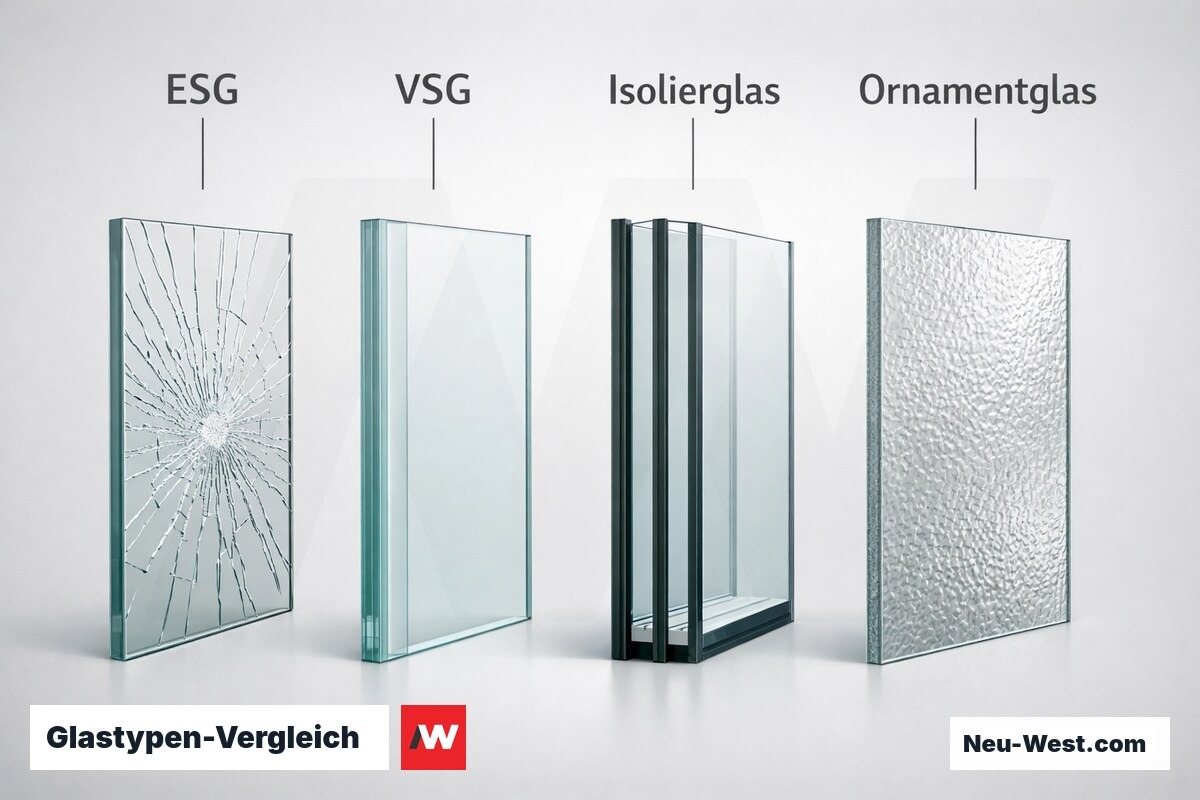

Glasarten und ihre Reinigungsanforderungen
Floatglas (Standard)
Unbehandeltes Basisglas; verträgt alkalische Reiniger bis pH 11 und saure Reiniger bis pH 3. Robusteste Option, aber empfindlich gegen Mikrokratzer durch schleifende Mittel oder trockene Klingenführung.
Wärmedämmglas Low-E
Metalloxidbeschichtung (oft Silber) auf Scheibeninnenseite. Nur pH 6–9 zulässig. Fingertest: blau-violetter Reflexschimmer auf Beschichtungsseite. Kein Silikonentferner, kein Aceton, keine starken Säuren.
Verbundsicherheitsglas VSG
PVB- oder EVA-Zwischenfolie reagiert auf Lösemittel (Aceton, Alkohole, Isopropanol über 10 %). Keine mechanische Klingenarbeit an den Kanten; Schnittkanten müssen vor Reinigung vollständig versiegelt sein.
Einscheiben-Sicherheitsglas ESG
Thermisch vorgespannt; bestehende Kantenrisse oder Tiefkratzer können Spontanbruch auslösen. Vor Reinigung Kantenintegrität prüfen; bei sichtbaren Beschädigungen keinen Reinigungsdruck aufbauen.
Selbstreinigendes Glas (TiO₂)
Photokatalytische Titandioxidschicht baut Schmutz durch UV-Licht ab. Nur mit weichen Mitteln und VE-Wasser reinigen — kein Schaber, keine Scheuermittel, kein Fensterleder mit abrasivem Anteil.

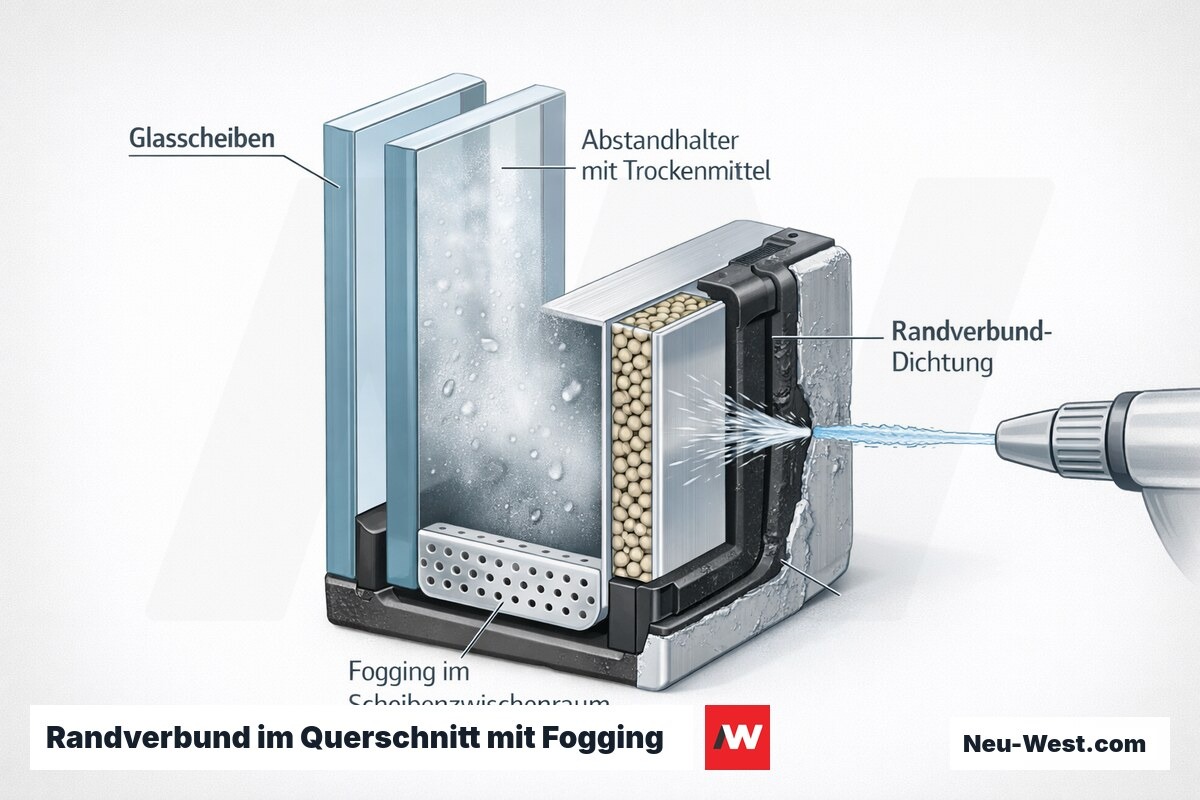

Isolierglas-Randverbund: Schadensrisiken durch falsche Reinigung
Der Randverbund von Isolierverglasung besteht aus einer Primärdichtung (Butylband) und einer Sekundärdichtung (meist Polysulfid oder Silikon). Dieser Verbund ist die einzige Barriere gegen Feuchtigkeitseintritt in den Scheibenzwischenraum. Reinigungsmittel, die über die Glaskante in die Fuge fließen — insbesondere starke Lösemittel oder Säuren — können die Sekundärdichtung anlösen und langfristig kompromittieren.
Ein beschädigter Randverbund zeigt sich erst Wochen bis Monate später als Fogging: weißlicher Schleier oder Tröpfchenbildung im Scheibenzwischenraum durch eindringende Luftfeuchtigkeit. Der Tausch einer beschädigten Isolierglaseinheit kostet je nach Format 400–3.000 EUR. Reinigungsmittel dürfen daher niemals in die Randfuge gespritzt werden; Reinigung im Kantenbereich ausschließlich mit VE-Wasser und weichem Tuch.
Wichtige Begriffe rund um Glasreinigung
VE-Wasser
Low-E-Beschichtung
Zementschleier
Fogging
MEWP
PSAgA
Randverbund

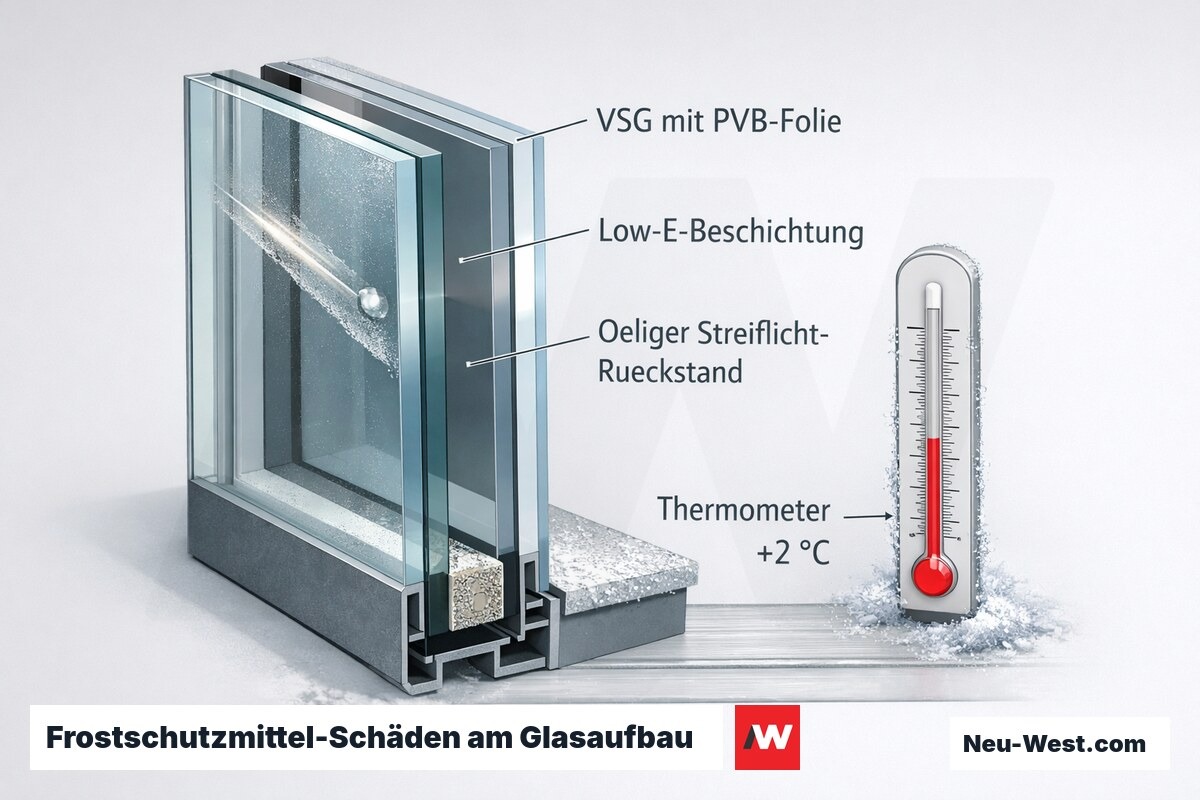

Winterreinigung: Temperaturgrenzen und Frostschutzmittel-Fallstricke
Alkalische Glasreiniger verlieren unter +5 °C Außentemperatur deutlich an Wirksamkeit: Tensidbasierte Wirkstoffe reagieren verlangsamt, die Lösung kann auf der Scheibe einfrieren, bevor sie abgezogen wird, und hinterlässt Schlierenmuster. Saure Reiniger für Zementschleier sind bei Temperaturen unter 0 °C grundsätzlich nicht einsetzbar, da das Reaktionsprodukt ausfällt statt abzufließen.
Frostschutzmittel werden häufig zugesetzt, um den Gefrierpunkt des Reinigungswassers zu senken — mit erheblichen Nebenwirkungen: Isopropanol über 10 % Konzentration greift PVB-Folien in VSG-Glas und einige Low-E-Beschichtungen an. Ethylenglykol hinterlässt einen öligen Rückstand, der unter Streiflicht sichtbar bleibt. Bei Temperaturen unter +2 °C ist das Verschieben der Reinigung auf frostfreie Perioden die einzige schadensfreie Lösung.
Bei Baustellenglas entscheidet nicht die Methode, sondern der Zeitpunkt. Ein 48 Stunden alter Zementschleier lässt sich mit abgepufferter Säure meist rückstandsfrei entfernen. Einer, der vier Wochen durchgeregnet hat, kostet häufig eine neue Scheibe — unabhängig davon, wie gut der Reiniger ist.
Fachplaner Baudurchführung, Erfahrungswert aus Neubauabnahmen
