Lüftungsanlage mit Wärmerückgewinnung einbauen lassen – Fachbetrieb Berlin
Eine kontrollierte Wohnraumlüftung mit Wärmerückgewinnung (KWL/WRG) steht und fällt mit der Planung: Luftmengenberechnung nach DIN 1946-6, druckverlustoptimierte Kanalführung, Schallschutz nach DIN 4109 und ein messtechnisch belegter Volumenstromabgleich an jedem Ventil sind technische Mindestvoraussetzungen – nicht optionale Extras.
Unterschätzt wird dabei regelmäßig die Gebäudedichtheit als Systemvoraussetzung: Liegt der n₅₀-Wert nicht unter dem GEG-Grenzwert von 1,5 h⁻¹ für Gebäude mit mechanischer Lüftung, verliert jede WRG-Anlage durch unkontrollierte Leckageluft einen erheblichen Teil des theoretisch möglichen Wärmerückgewinnungsgrads von bis zu 92 %.

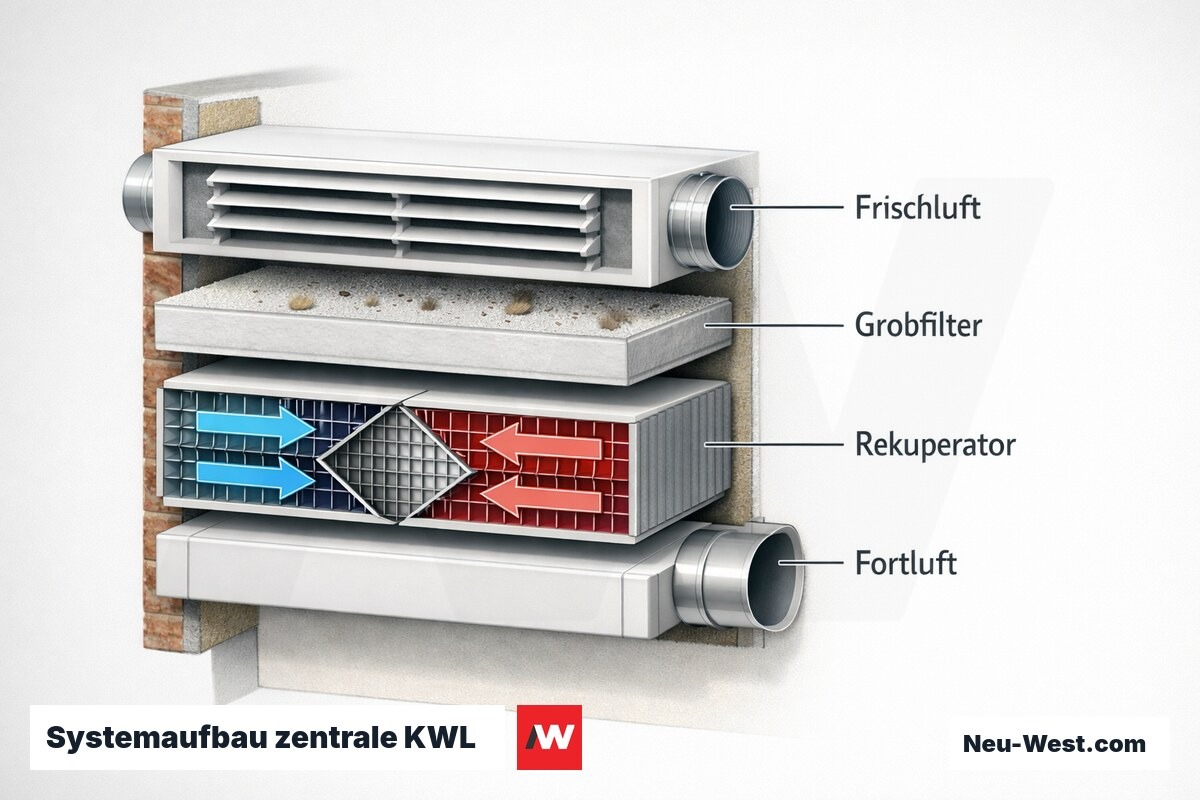

Was umfasst der Einbau einer Lüftungsanlage mit WRG?

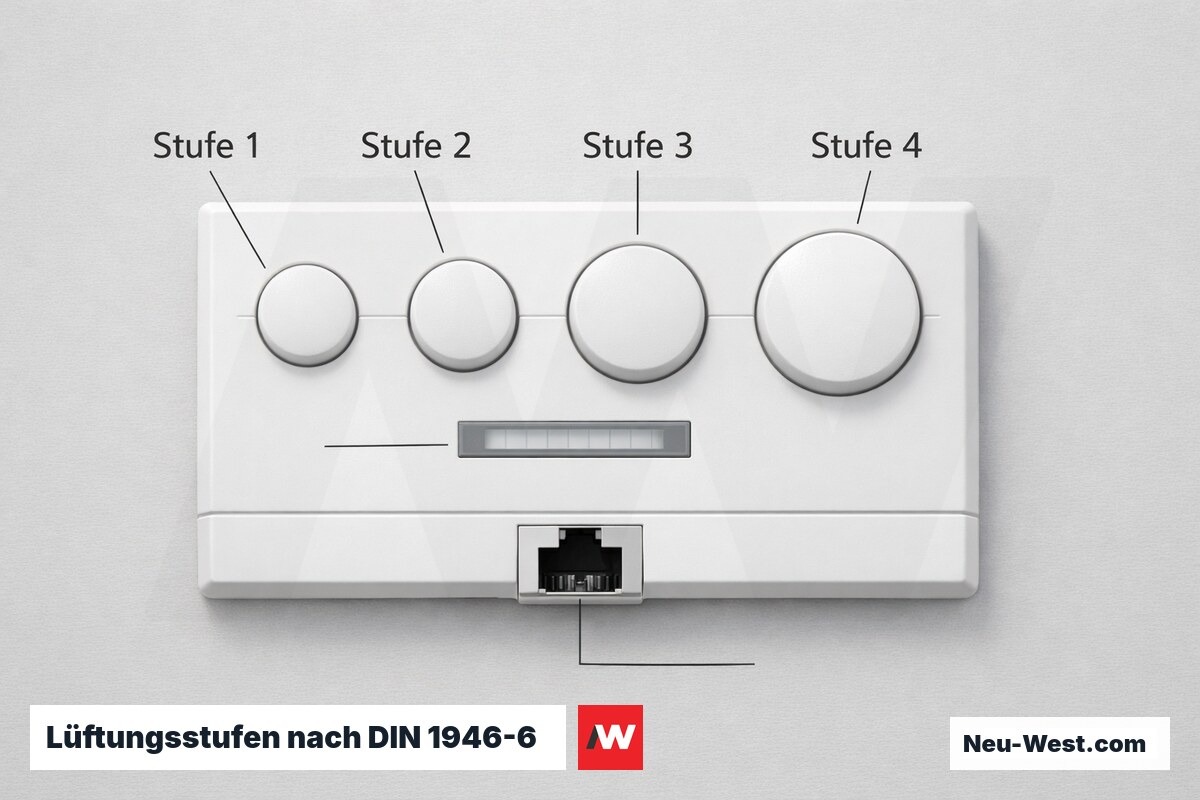

- Lüftungskonzept + Luftmengenberechnung nach DIN 1946-6 (personenbezogen oder flächenbezogen, vier Betriebsstufen)
- Geräteauswahl mit WRG-Grad-Nachweis nach DIN EN 13141-7 sowie Druckverlust- und Schallpegelberechnung
- Kernbohrungen, wärmebrückenfreie Wanddurchdringungen und luftdichte Abdichtung nach GEG-Anforderung
- Montage Zentralgerät + Luftverteilnetz (Wickelfalzrohr/schallgedämmte Flex) mit Schallschutzmaßnahmen an Geräteabgängen
- Inbetriebnahme, messtechnischer Volumenstromabgleich aller Ventile und Übergabeprotokoll nach VDI 6022
- Übergabedokumentation mit Filterplan und Hygienenachweis als Grundlage für BEG-Fördernachweis und Energieberater-Bestätigung
Der Luftmengenabgleich nach DIN 1946-6 ist gleichzeitig Voraussetzung für die BEG-Einzelmaßnahmenförderung über das BAFA: Ohne messtechnisch nachgewiesene Auslegungsvolumenströme an jedem Ventil fehlt die Dokumentationsbasis für die Energieberater-Bestätigung. Die Unterlagen werden so aufbereitet, dass sie direkt als Nachweisgrundlage gegenüber dem Energieberater dienen können.
Wärmerückgewinnungsgrad vs. Wärmebereitstellungsgrad: was Hersteller verschweigen
Hersteller kommunizieren die Rückwärmzahl von 85–92 % — gemessen nach EN 13141-7 am Prüfstand bei 0 °C Außentemperatur, symmetrischen Volumenströmen und leckagefreiem Aufbau. Im realen Einbau sinkt der Wert durch Gehäuseleckagen, Kurzschlussströmungen und asymmetrische Betriebspunkte typisch um 5–12 Prozentpunkte ab.

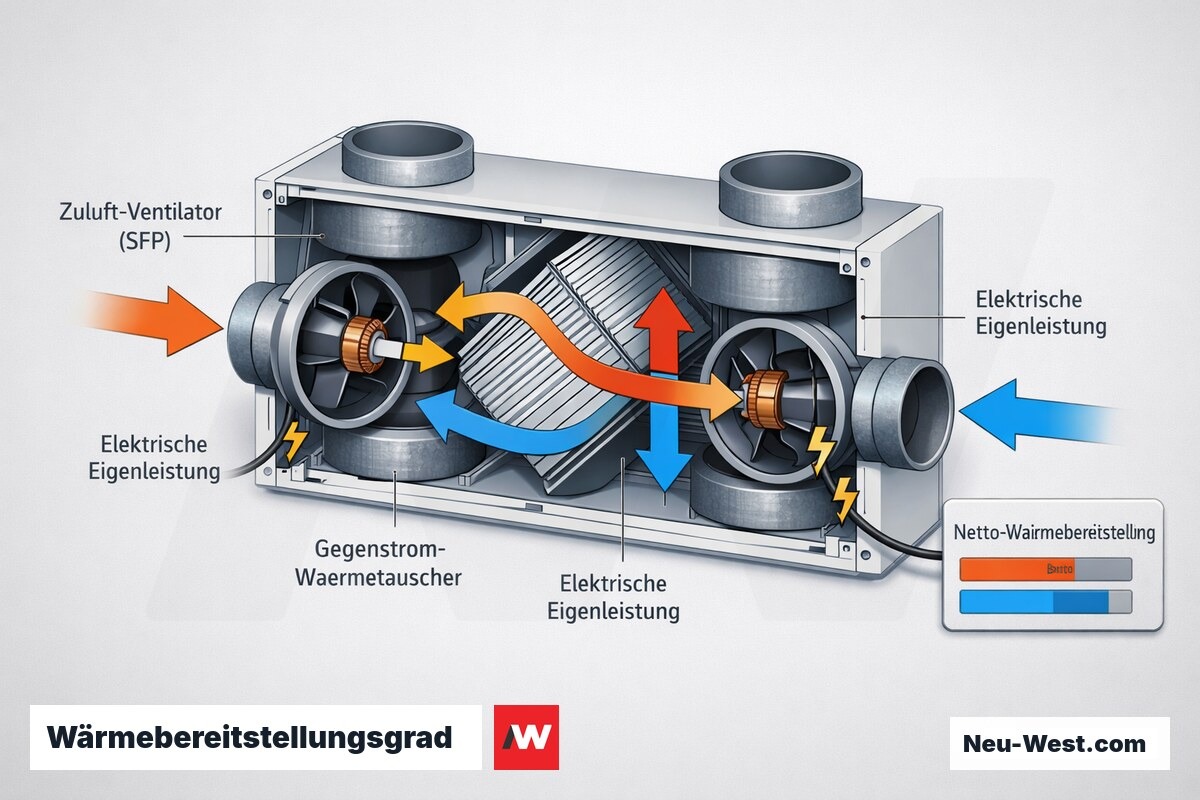

Der aussagekräftigere Kennwert ist der Wärmebereitstellungsgrad, der die elektrische Eigenleistung der Ventilatoren (SFP) gegenrechnet: Ein Gerät mit 88 % Rückwärmzahl und hohem SFP liefert netto weniger thermische Energie als ein 80-%-Gerät mit besonders niedrigem SFP. Für einen belastbaren Vergleich sollten stets beide Werte anhand des herstellerseitigen Prüfblatts nach EN 13141-7 gegenübergestellt werden.

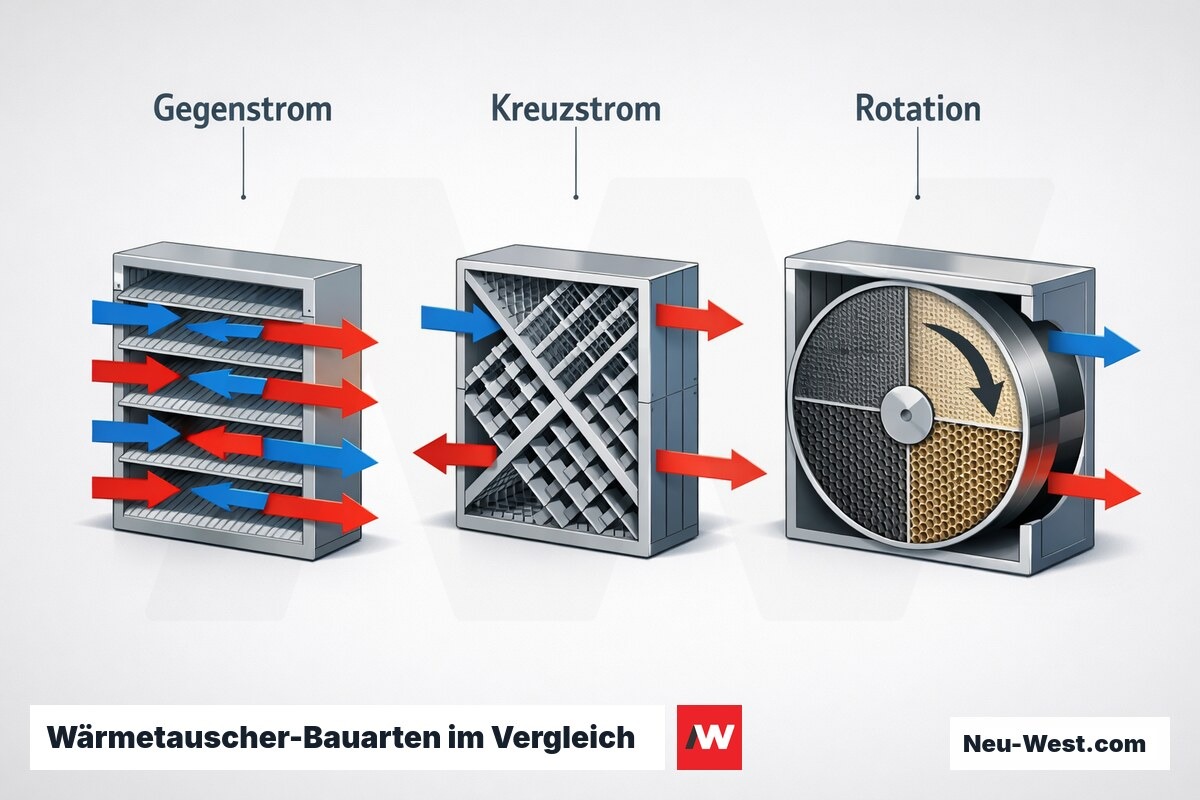

KWL-Wärmetauscher-Typen im Systemvergleich (Bewertung 1 = schlecht / 5 = sehr gut)
| Gegenstrom | Kreuzstrom | Rotativ | Enthalpie | |
|---|---|---|---|---|
| Erreichbarer WRG-Grad | ||||
| Feuchterückgewinnung | ||||
| Hygienische Sicherheit | ||||
| Gefrierrobustheit | ||||
| SFP-Effizienz-Potenzial |
Feuchterückgewinnung mit Enthalpietauscher: Potenzial und hygienische Grenzen
Enthalpietauscher übertragen über eine semipermeable Membran neben Wärme auch Feuchtigkeit — im Berliner Winter schützt das vor übermäßiger Raumluftaustrocknung (relative Feuchte sinkt in dichten Neubauten ohne Feuchterückgewinnung oft unter 35 %). Der Feuchteübertragungsgrad liegt je nach Membranqualität bei 50–75 %; im Passivhaus kann das den Befeuchtungsenergiebedarf vollständig eliminieren.
Die hygienische Grenze liegt beim Keimeintrag: Membranen aus Zellulose können bei Verschmutzung als Nährstoffquelle dienen. VDI 6022 Blatt 1 fordert für Enthalpietauscher eine erhöhte Inspektionsfrequenz und dokumentierte Reinigbarkeit des Tauscherbauteils. Rotationswärmetauscher sind hygienisch kritischer, da durch die Rotorumdrehung Restgas aus dem Abluftkanal in die Zuluft übergehen kann — der sogenannte Carry-over-Effekt liegt je nach Bauart bei 0,5–3 %.
Außenluft-Volumenstrom und Systemkosten — Richtwert nach DIN 1946-6
Nennluft-Volumenstrom (Stufe 3) vereinfacht mit 0,9 m³/(h·m²) Wohnfläche — praxisnaher Mittelwert nach DIN 1946-6, bei dem Mindest-Abluftmengen Küche (≥ 60 m³/h) und Bad (≥ 40 m³/h) bereits eingerechnet sind. Kanalquerschnitt bei v_max = 3 m/s: d [mm] = 343 · √(Q [m³/h] / 1000). Richtwerte: 100 m³/h → DN 125, 150 m³/h → DN 160, 250 m³/h → DN 200. Material = WRG-Gerät + Formteile; Arbeit = Kanalverlegung + Inbetriebnahme (hydraulischer Abgleich).
Unverbindlicher Richtwert – der genaue Preis hängt von Untergrund, Aufwand und Ausführung ab.
Normkennwerte: KWL mit Wärmerückgewinnung
| Norm / Regelwerk | Anforderung / Kennwert |
|---|---|
| DIN 1946-6:2019 | Mindest-Außenluftvolumenstrom: 0,3–0,4-facher Luftwechsel; Auslegungsgrundlage Wohnungslüftung |
| EU-Verordnung 1253/2014 (ErP) | Pflicht-SFP-Obergrenze: 0,45 Wh/m³; Effizienzanforderung Wärmerückgewinnung ab 73 % |
| EN 13141-7 | Prüfverfahren Wohnungslüftungsgeräte mit WRG — Basis für Herstellerangaben |
| DIN EN ISO 16890 | Filterklassen: Zuluft mind. ISO ePM1 ≥ 50 % (ca. F7 alt), Außenluft ISO ePM10 ≥ 50 % |
| VDI 6022 Blatt 1 | Hygienisch-technische Anforderungen KWL, Inspektionsintervalle, Dokumentation |
| DIN EN 15727 | Luftdichtheitsklassen Kanalnetz — Klasse C für Wohnungslüftung empfohlen |
| DIN EN ISO 9972 | Prüfverfahren Blower-Door-Test, n50-Wert-Ermittlung Gebäudeluffdichtheit |
| GEG (Gebäudeenergiegesetz) | n50 ≤ 1,0 h⁻¹ bei mechanischer Lüftung; Nachweispflicht bei gefördertem Neubau |
SFP-Klassen nach ErP-Richtlinie: wenn Kanalplanung die Energieklasse killt

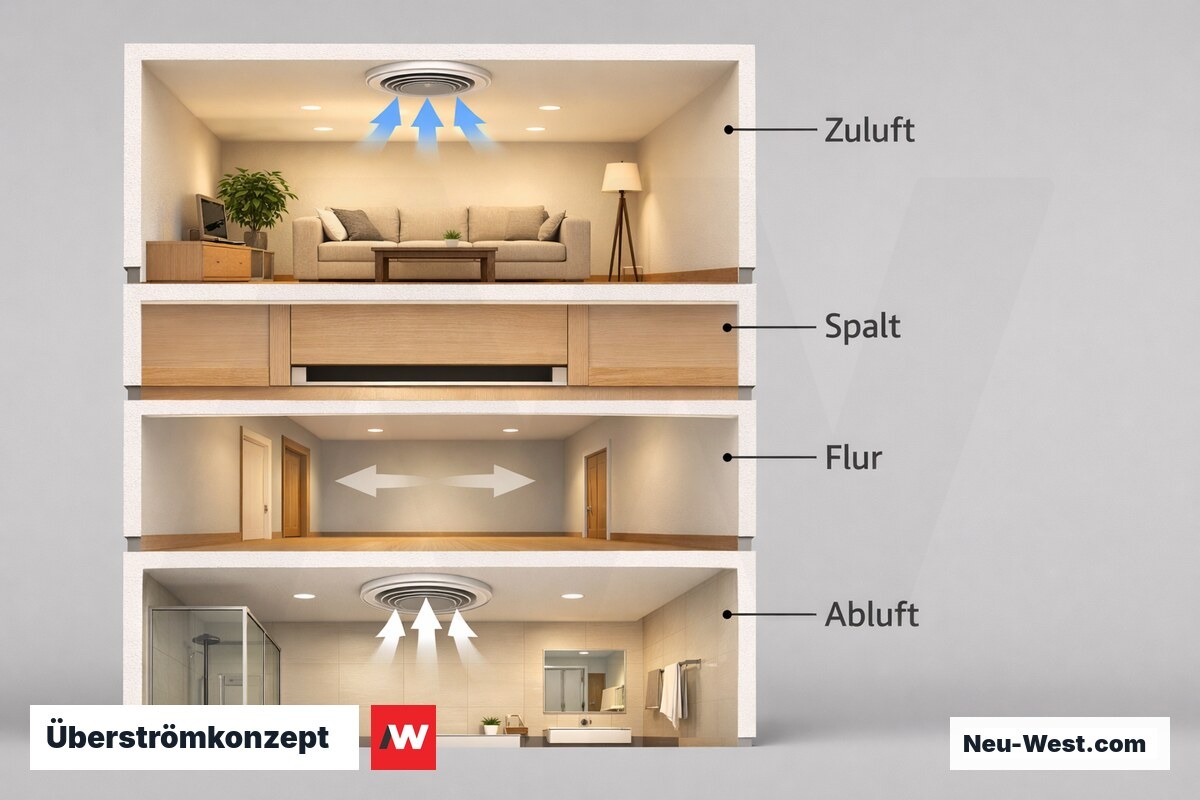

Der SFP-Wert (Specific Fan Power) wird nach EU-Verordnung 1253/2014 am Prüfstand ohne Kanalnetz gemessen. Im realen Einbau erhöhen jede 90°-Umlenkung, jeder Querschnittssprung von rund auf eckig und jeder zu klein dimensionierte Überströmquerschnitt den Druckverlust — eine am Prüfstand hocheffiziente Anlage kann im Betrieb auf das doppelte SFP-Niveau absinken, wenn das Kanalnetz übermäßige Widerstände erzeugt.

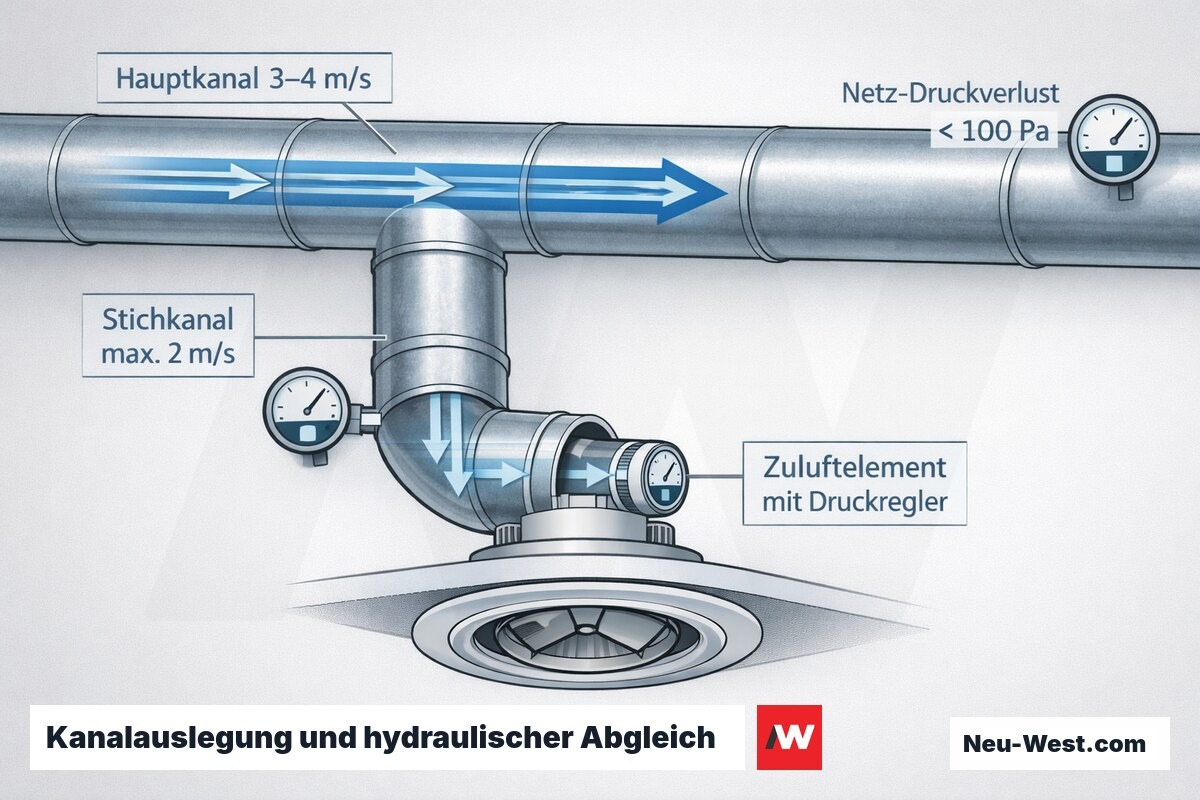

Richtwert für die Kanalauslegung: Strömungsgeschwindigkeit im Hauptkanal max. 3–4 m/s, in Stichkanälen max. 2 m/s; Gesamtdruckverlust des Netzes inklusive Ventile sollte 100 Pa nicht überschreiten. Der hydraulische Abgleich der Volumenströme erfolgt über Zuluftelemente mit integriertem Druckregler — Drosselung am Gerät selbst ist energetisch kontraproduktiv.
Ablauf: KWL-Anlage mit WRG einbauen lassen
Bedarfsanalyse und Normbemessung
Ermittlung der Nennvolumenströme nach DIN 1946-6 (Feuchteschutz, Grundlüftung, Intensivlüftung). Luftdichtheitsklasse des Gebäudes bestimmen — entscheidet, ob WRG-Effizienz erreichbar ist.
Kanalplanung und Druckverlustberechnung
Grundrissintegrierte Trassenplanung, Querschnittsauslegung, Druckverlustberechnung je Zweig. Schalldämpfer, Brandschutzklappen und Kondensatgefälle werden bereits in der Planung festgelegt.
Gerätewahl und ErP-Nachweis
Auswahl nach WRG-Grad, SFP-Wert, Tauscher-Typ und Raumanforderung. Prüfblatt nach EN 13141-7 dient als Nachweisdokument für GEG-Konformität und Förderanträge (BEG).
Montage Gerät und Kanalnetz
Luftdichte Verbindung aller Kanalstöße (Luftdichtheitsklasse C nach DIN EN 15727), Körperschallentkopplung am Geräterahmen, schwingungsisolierte Rohrbefestigung. Kondensatanschluss mit Siphon und korrektem Gefälle.
Einregulierung und Volumenstromabgleich
Hydraulischer Abgleich aller Zuluft- und Abluftventile nach Planwerten, Differenzdruckmessung Außenluft/Fortluft. Ist-Volumenströme werden im Übergabeprotokoll dokumentiert.
Hygienische Inbetriebnahme und Übergabe
Filtereinbau ISO ePM1 ≥ 50 %, Inbetriebnahmeprotokoll nach VDI 6022 Blatt 1, Bedienerschulung, schriftlicher Wartungsplan mit Filterwechselintervallen.
VDI 6022: Filterklassen, Keimrisiken und Wartungsfristen für KWL-Anlagen
VDI 6022 Blatt 1 definiert hygienisch-technische Mindestanforderungen für raumlufttechnische Anlagen inklusive Wohnungslüftung: Filterklasse für die Zuluft mindestens ISO ePM1 ≥ 50 % (früher F7 nach EN 779) — Grobstaubfilter (ISO ePM10, früher G4) schützen nur das Gerät, nicht die Raumluftqualität. In Berlin-Stadtlage mit erhöhter Feinstaubbelastung empfiehlt sich ein Filterwechselintervall von 3–4 statt der herstellerseitigen 6 Monate.
Ein mit Schimmelsporen besiedelter Filter kann zur internen Kontaminationsquelle werden; VDI 6022 schreibt deshalb beim Filterservice das Tragen persönlicher Schutzausrüstung vor. Die weitergehende Hygieneinspektion (Keimzahlmessung, Kanalproben) ist für Wohngebäude nicht zwingend, aber nach größeren Baufeuchteereignissen oder Schimmelbefall dringend empfohlen — Inspektionsintervall dann maximal 2 Jahre statt der regulären 5 Jahre.
Anlagentyp-Finder: zentral · dezentral · Abluftanlage
Gebäudeart und Luftdichtheit — was trifft auf Ihr Projekt zu?
Brandschutzklappen: Pflicht an Wohnungstrennwänden
Sobald Lüftungskanäle Trennbauteile zwischen verschiedenen Nutzungseinheiten oder Brandabschnitte durchqueren, sind Brandschutzklappen nach DIN EN 1366-2 erforderlich. BSK müssen dauerhaft zugänglich bleiben und dürfen keinen zusätzlichen Körperschall in das Kanalnetz einleiten — das ist ein häufig erst in der Montage erkannter Planungsfehler.
Sommerbypass: kostenlose Nachtkühlung nutzen
Hochwertige WRG-Geräte verfügen über einen Sommerbypass, der die Wärmerückgewinnung bei kühler Außenluft (< 24 °C) deaktiviert und so freie Nachtkühlung ermöglicht. In Berlin mit zunehmenden Sommerhitzeperioden ist dieser Modus ein realer Mehrwert — Voraussetzung ist eine entsprechende Steuerung mit Außentemperaturfühler.

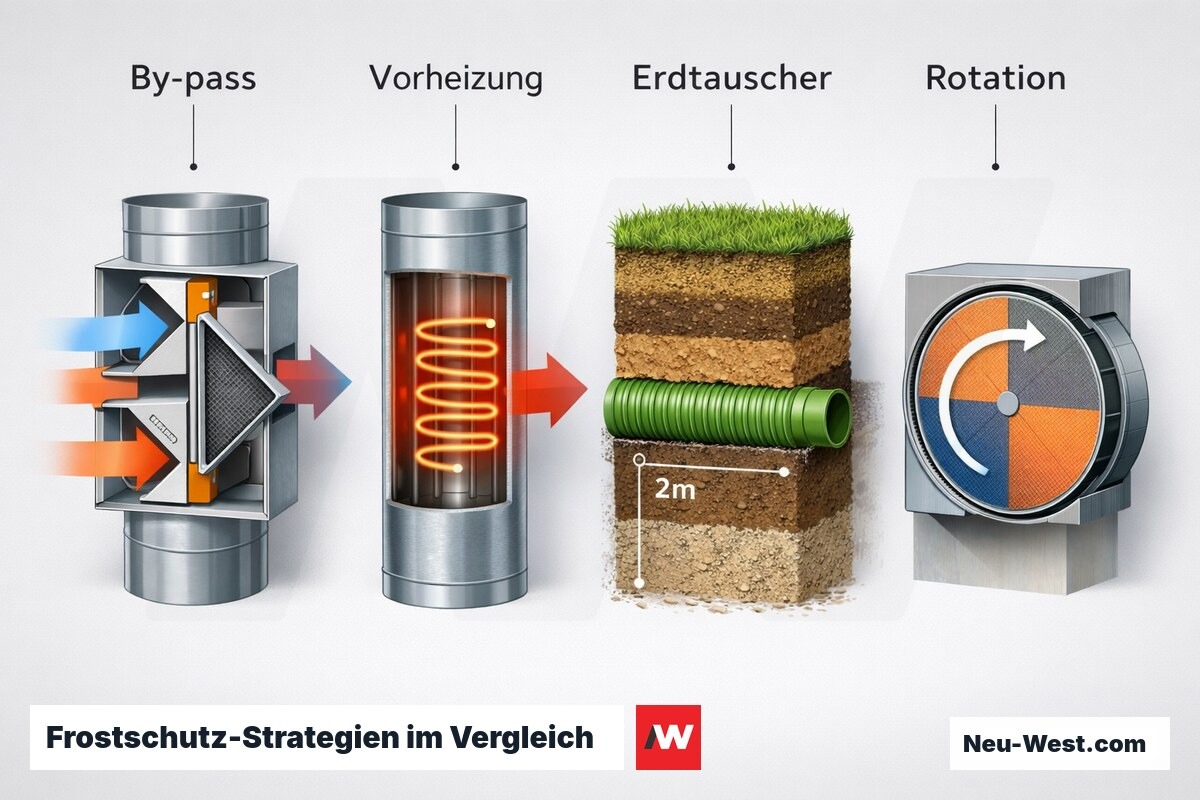

Frostschutz: drei Wege beim Gegenstromtauscher
Bei Außentemperaturen unter ca. –5 °C kann Kondensat im Gegenstromtauscher einfrieren. Schutzmaßnahmen: elektrisches Vorheizregister (erhöht Stromverbrauch), intermittierende Bypasssteuerung (kurze Abluftunterbrechung) oder Geo-Wärmetauscher (Erdregister) als passiver Luftvorwärmer vor dem Gerät.

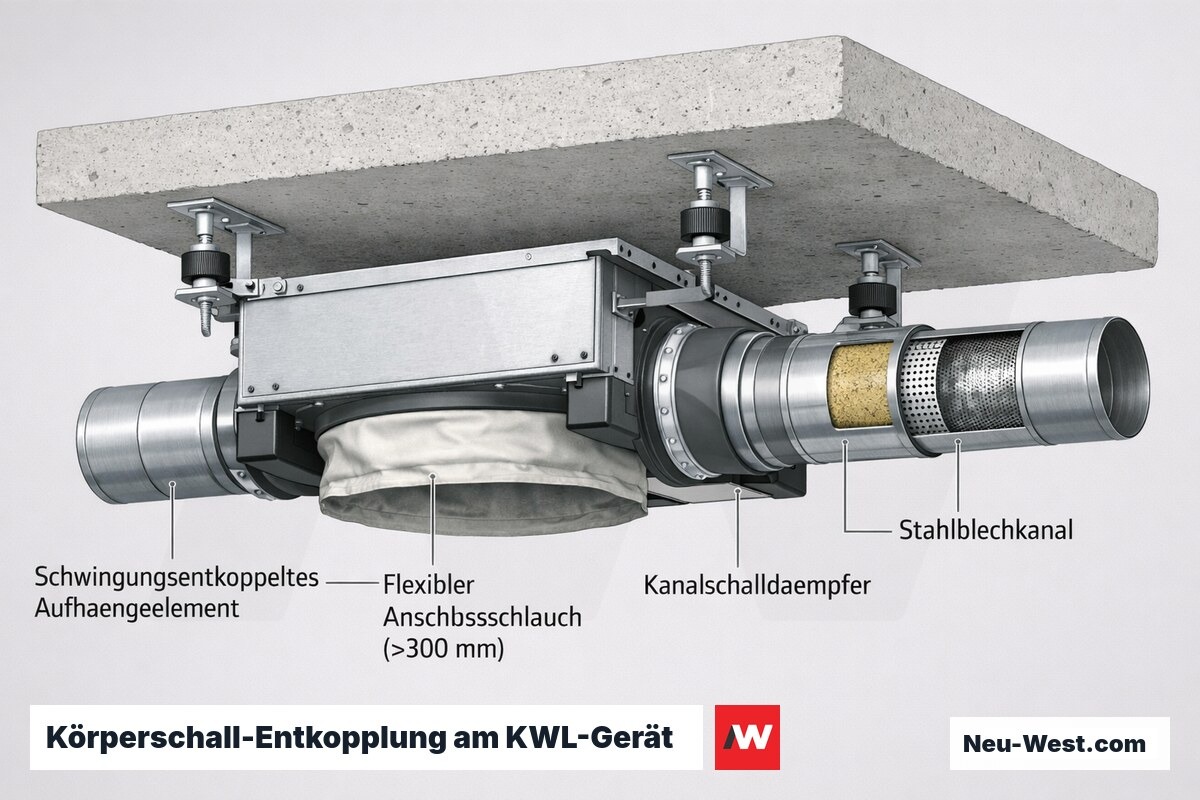

Schallschutz bei KWL: NR-Kurven, Schalldämpfer und vermeidbare Körperschallfehler
KWL-Anlagen erzeugen zwei Schallpfade: Luftschall durch Strömungsgeräusche im Kanalnetz und Geräteabstrahlung sowie Körperschall durch Vibrationsübertragung über Befestigungen auf Decken und Wände. Für Wohnräume gilt NR 25–30 als Komfortziel, für Schlafräume NR 20–25. Schalldämpfer sind im Zu- und Abluftkanal direkt nach dem Gerät in nahezu allen Wohnbauprojekten notwendig.
Der häufigste Installationsfehler: starre Rohrverschraubungen am Geräteflansch und direkte Kanalklemmung ohne Schwingungsentkopplung an Betondecken. Flanken-Schallübertragung über das Mauerwerk lässt sich durch Kanalschalldämpfer nicht kompensieren — die Entkopplung muss konstruktiv an jedem Befestigungspunkt erfolgen. Flexible Anschlussschläuche mit mindestens 300 mm freier Länge zwischen Gerät und Stahlblechkanal sind technische Pflicht.
Projektphasen: KWL-WRG im Einfamilienhaus (Neubau)
- Normbemessung und Kanalplanung1–2 Wochen
- Abstimmung mit Rohbau / Trockenbaugewerk1 Woche
- Materialbestellung und Gerätelieferung2–4 Wochen
- Montage Kanalnetz und WRG-Gerät3–5 Tage
- Einregulierung und Volumenstromabgleich1 Tag
- Hygieneprotokoll, Übergabe, Bedienerschulung0,5 Tage
Typische Planungsfehler im Kanalnetz: Kondensatfallen, Brandschutzklappen, Schallquellen
Drei Fehler treten in der Ausführungspraxis am häufigsten auf: Erstens fehlende oder falsch verlegte Kondensatleitungen — das WRG-Gerät produziert je nach Außenklima bis zu 5 Liter Kondensat pro Tag; ohne Mindestgefälle von 1 % und Siphon (Füllhöhe mindestens gleich dem statischen Überdruckwert) läuft das Gerät voll oder zieht Falschluft. Zweitens fehlende Brandschutzklappen an Wohnungstrennwänden, die im Brandfall keine Rauchausbreitung verhindern.
Drittens erzeugen T-Stücke oder Umlenkungen zu nah am Zuluftventil turbulente Anströmung und Strömungsgeräusche — ein Mindestabstand von 5× Kanaldurchmesser zwischen letztem Formstück und Ventil verhindert das. Ovale Flachkanäle (Spiralfalzovale) neigen bei eckigen Abzweigungen zur akustischen Abstrahlung; runde Wickelfalzrohre sind schalltechnisch deutlich überlegen und werden für Wohnungslüftung bevorzugt.
Was kostet Lüftungsanlage einbauen (WRG)?
Orientierungswerte für Berlin, Einfamilienhaus 130–180 m², Neubau — Preise netto. Aufwand variiert je nach Gebäudegeometrie, Deckenhöhen und Kanalführung erheblich.
| Leistung | Preis-Spanne (Richtwert) |
|---|---|
| Teilleistung | Kostenrahmen |
| Planungsleistung (Normbemessung, Kanalplan, Druckverlustberechnung) | 800–1.800 EUR pauschal |
| KWL-Gerät mit Gegenstromtauscher, SFP-optimiert, 300–450 m³/h | 2.500–4.500 EUR |
| KWL-Gerät mit Enthalpietauscher, 300–450 m³/h | 3.000–5.500 EUR |
| Kanalnetz Wickelfalzrohr DN 100–160, Formteile, Abhängungen | 1.500–3.500 EUR |
| Ventile, Schalldämpfer, Brandschutzklappen je Brandabschnitt | 800–1.800 EUR |
| Montage, Einregulierung und Übergabedokumentation | 1.200–2.500 EUR |
| Gesamt EFH 130–180 m² schlüsselfertig (Neubau) | 7.000–14.000 EUR |
| Nachträglicher Einbau Bestandsbau (Aufwand ca. +30–50 %) | 9.000–18.000 EUR |
Richtwerte für Berlin/Brandenburg, projektabhängig — kostenloses Festpreis-Angebot anfragen.
KWL-WRG und Wärmepumpe: Synergie, Abluft-WP-Konzepte und Systemkonflikte
Die Kombination von Abluft-Wärmepumpe und separater KWL-WRG-Anlage ist systemtechnisch konfliktträchtig: Die WRG entzieht der Abluft bereits Energie, bevor die Abluft-WP daran ansetzt — die WP arbeitet dann an vorgekühlter Abluft mit deutlich niedrigerem COP. Sinnvoller ist die Kopplung einer Sole-Wasser-WP oder Luft-Wasser-WP mit einer baulich unabhängigen KWL-WRG: Die WRG reduziert den Heizwärmebedarf, die WP deckt die Restlast.

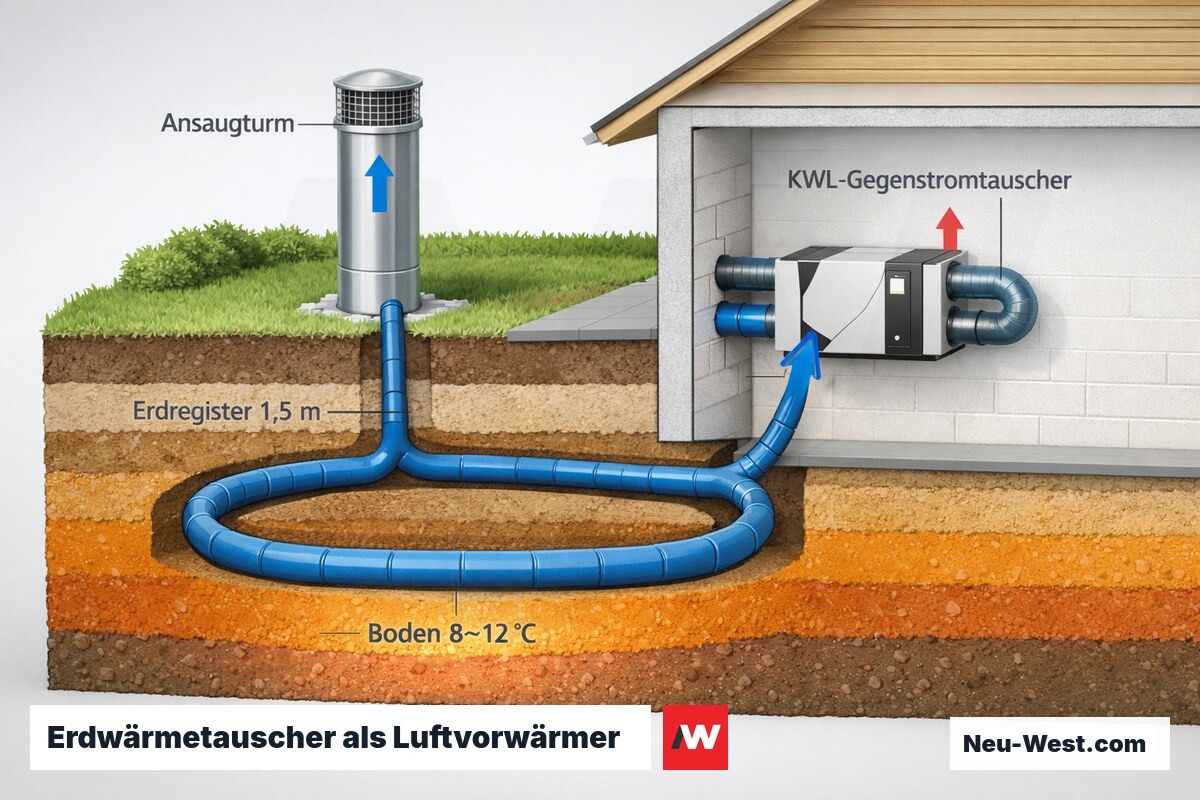

Erdwärmetauscher (Geo-Wärmetauscher, Erdregister) als Luftvorwärmer vor der KWL-Anlage verlängern die frostfreie Betriebszeit des Gegenstromtauschers und liefern im Sommer passive Vorkühlung — Bodentemperatur in Berlin liegt in 1,5 m Tiefe ganzjährig bei 8–12 °C. Dieses Konzept ist besonders bei Passivhäusern und KfW-40-Gebäuden wirtschaftlich, da der Vorwärmer den Bedarf an elektrischem Vorheizregister eliminiert.
Wichtige Begriffe rund um Lüftungsanlage einbauen (WRG)
Rückwärmzahl (φ)
Wärmebereitstellungsgrad
SFP (Specific Fan Power)
Carry-over-Effekt
n50-Wert
ISO ePM1 ≥ 50 %
Enthalpietauscher

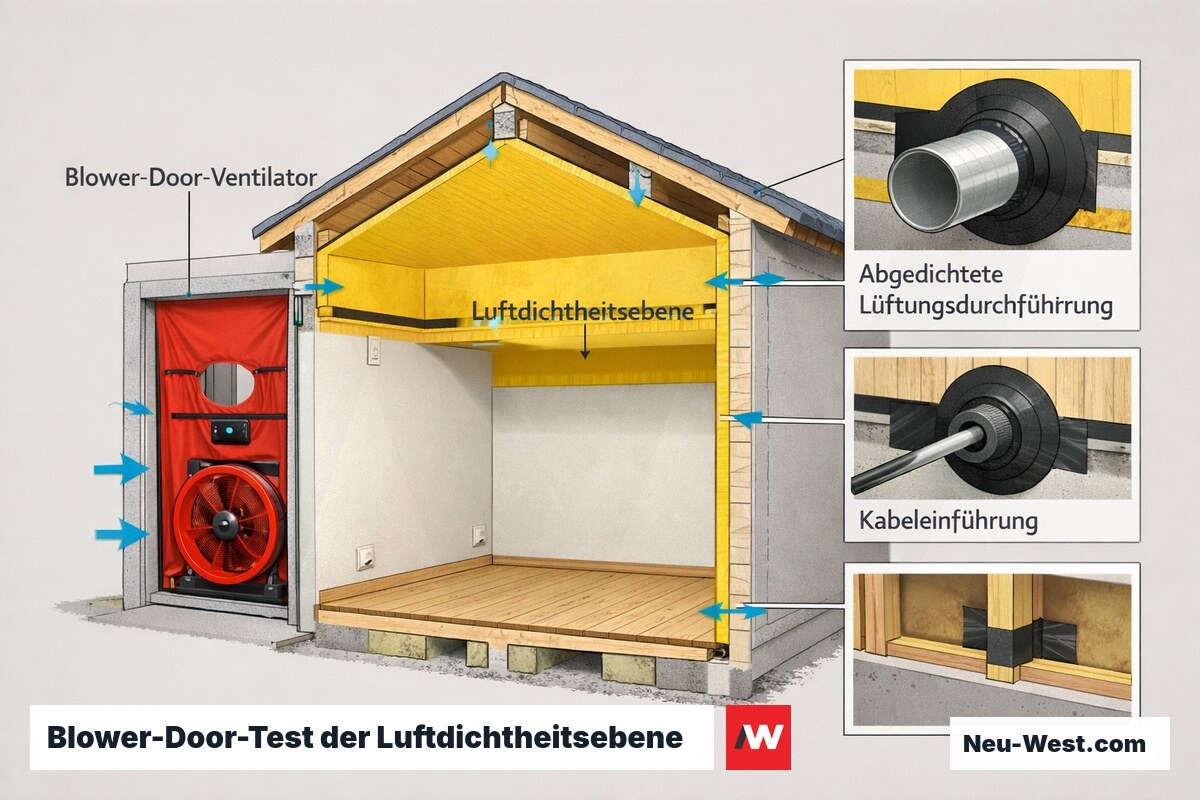

Blower-Door-Test und n50-Wert: ohne Luftdichtheit keine funktionierende WRG-Anlage
Eine KWL-WRG-Anlage arbeitet nur plangemäß, wenn die unkontrollierten Leckageströme der Gebäudehülle einen Bruchteil des Nennvolumenstroms ausmachen. Bei n50 > 3 h⁻¹ — dem GEG-Grenzwert für Gebäude ohne mechanische Lüftung — überschreiten die Leckageströme typischerweise den geplanten Luftwechsel: Die Anlage reguliert dann eine bereits unkontrolliert belüftete Hülle, was die WRG-Effizienz nahezu eliminiert.
Der Blower-Door-Test nach DIN EN ISO 9972 sollte vor der Abnahme und nach Fertigstellung der Gebäudehülle durchgeführt werden — Schwachstellen an Lüftungsdurchführungen, Kabeleinführungen und Installationsebenen lassen sich so noch vor dem Einzug orten und abdichten. Für GEG-konforme Gebäude mit mechanischer Lüftung gilt n50 ≤ 1,0 h⁻¹ als Pflicht; Passivhaus-Standard erfordert n50 ≤ 0,6 h⁻¹. Die Luftdichtheitsebene muss bereits in der Planungsphase als Bauteilebene definiert und baubegleitend kontrolliert werden.
Eine WRG-Anlage ist immer ein Systemprodukt — Gerät, Kanalnetz, Gebäudehülle und Nutzerbetrieb müssen aufeinander abgestimmt sein. Wer nur das Gerät optimiert und das Kanalnetz vernachlässigt, verschenkt 30–40 % der theoretisch erreichbaren Energieersparnis.
Planungsgrundsatz nach DIN 1946-6 / VDI 6022 Blatt 1
