Fachgerechter Einbau in Berlin

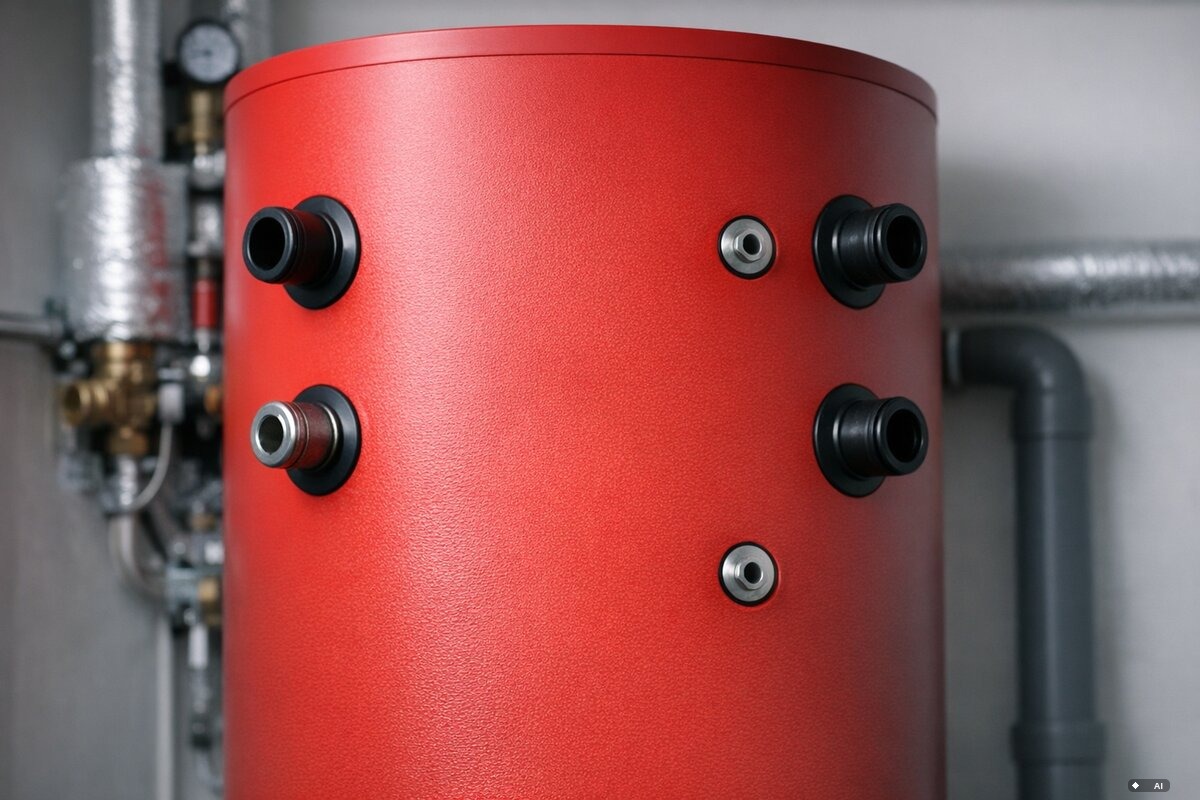

Pufferspeicher einbauen lassen Berlin – Kosten, Hydraulik & Fachbetrieb

Der Pufferspeicher ist das hydraulische Herzstück moderner Heizungsanlagen — er entkoppelt Wärmeerzeuger (Wärmepumpe, Kessel, Solarthermie) vom Heizkörper- oder Flächenheizungskreis und verhindert schädlichen Kurztaktbetrieb. Entscheidend für die Effizienz ist nicht nur das Volumen, sondern die thermische Schichtungsqualität: Ein schlecht eingebundener 1.000-L-Speicher liefert weniger nutzbare Wärme als ein korrekt angeschlossener 500-L-Speicher.

Für den Einbau in Berlin sind neben der Heizlastberechnung nach EN 12831 auch bauliche Gegebenheiten zu prüfen: Ein 500-Liter-Pufferspeicher wiegt befüllt über 570 kg; übliche Altbau-Kellertüren (0,875 m lichtes Maß) limitieren den zulässigen Behälterdurchmesser. Der hydraulische Abgleich ist seit der GEG-Novelle 2024 dokumentationspflichtig und Pflichtvoraussetzung für BEG-Förderung über die KfW.

Leistungsumfang

Was umfasst Pufferspeicher einbauen lassen?

  • Heizlastberechnung nach EN 12831 und Speicherdimensionierung auf Basis der Mindest-Laufzeit des Wärmeerzeugers (nicht nur Heizlast)
  • Auswahl Speichertyp: Einschichtspeicher, Schichtspeicher mit Prallblechen oder Kombispeicher mit integriertem Trinkwasser-Wärmetauscher
  • Einbringplanung: Maßprüfung Türbreite und Bodentragfähigkeit, ggf. Demontage Türzarge oder Einbringöffnung über Kellerfenster
  • Hydraulische Einbindung aller Erzeuger- und Verbraucherkreise (Schemaprüfung Leitbleche, Sicherheitsgruppe, Manometer, Entleerung)
  • Wärmedämmung Rohrleitungen und Speicher nach GEG (Mindestdämmdicke gleich Rohrinnen­durchmesser)
  • Hydraulischer Abgleich aller Heizkreise, Druckprüfung, Inbetriebnahmeprotokoll und Übergabe Betriebsanleitung

Nach der Montage erfolgt eine Druckprüfung der gesamten Anlage sowie die Einregulierung aller Heizkreise auf die berechneten Volumenströme. Das Inbetriebnahmeprotokoll dokumentiert Anschlussdaten, Betriebsdruck sowie Vorlauf- und Rücklauftemperaturen — Pflichtunterlage für Gewährleistung, Herstellergarantie und Förderantrag.

30–50 L/kWFaustregel Pufferspeichervolumen je kW Heizleistung
≥ 60 °CDVGW W551: Tägliche Mindesttemperatur im Kombispeicher
100 mmMindestdämmstärke PUR nach GEG (DN > 100)
< 0,1 m/sGrenzwert Einströmgeschwindigkeit für schichterhaltendes Einlaufen

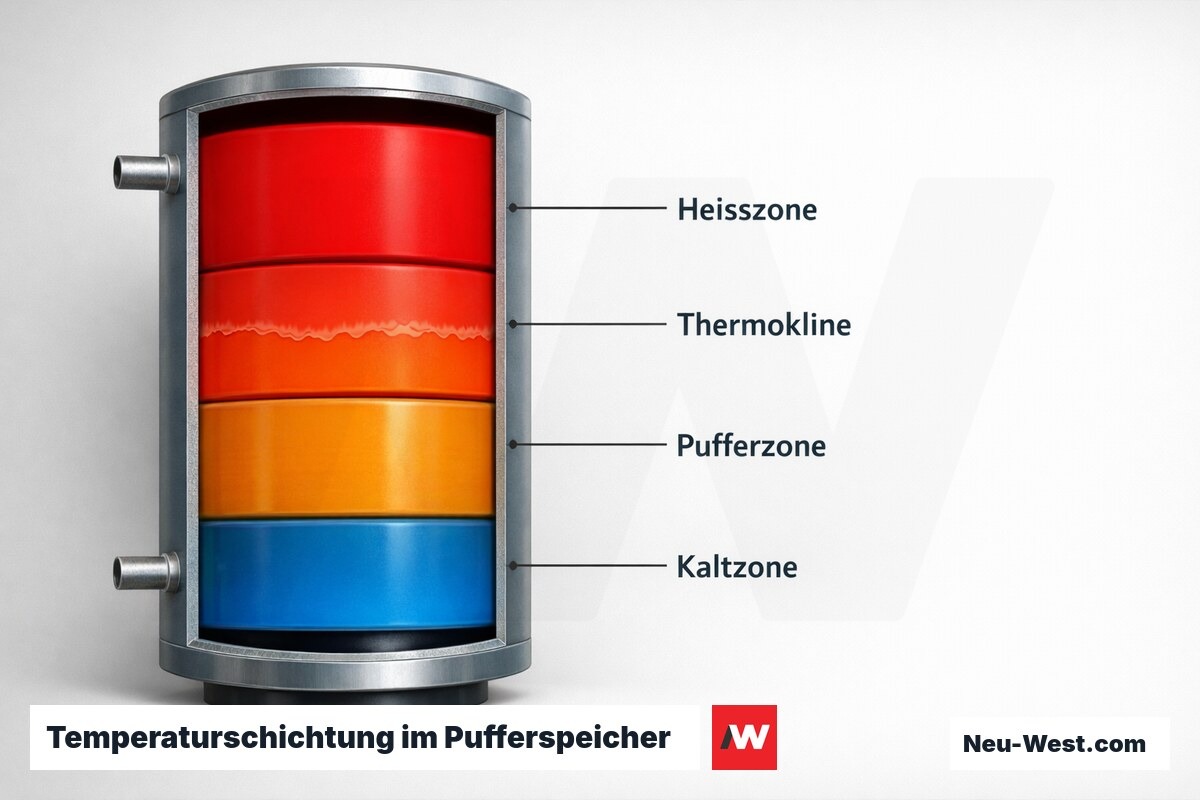

Temperaturschichtung im Pufferspeicher – Erklär-Grafik (NEUWEST Berlin)

Legionellenprophylaxe: Wann DVGW W551 gilt — und wann nicht

Ein reiner Pufferspeicher ohne Trinkwasserkontakt ist kein Trinkwarmwasserspeicher im Sinne von DVGW W551 — die Norm greift erst, wenn Trinkwasser direkt im Speichervolumen erwärmt wird. Kritisch wird es bei Kombispeichern mit integrierter Rohrwendel oder Hygienebehälter: Liegt das Trinkwasservolumen im System über 400 Liter inklusive Leitungsvolumen, ist eine tägliche Aufheizung auf mindestens 60 °C Pflicht.

Praxisrelevant ist das vor allem bei großvolumigen Kombispeichern ab 500 L in Mehrfamilienhäusern. Ein häufig übersehener Punkt: Bei Solaranlagen mit separatem Pufferspeicher und nachgeschaltetem Trinkwassererwärmer gilt W551 nur für den TWW-Speicher — nicht für den Puffer selbst, solange dessen Medium kein Trinkwasser ist.

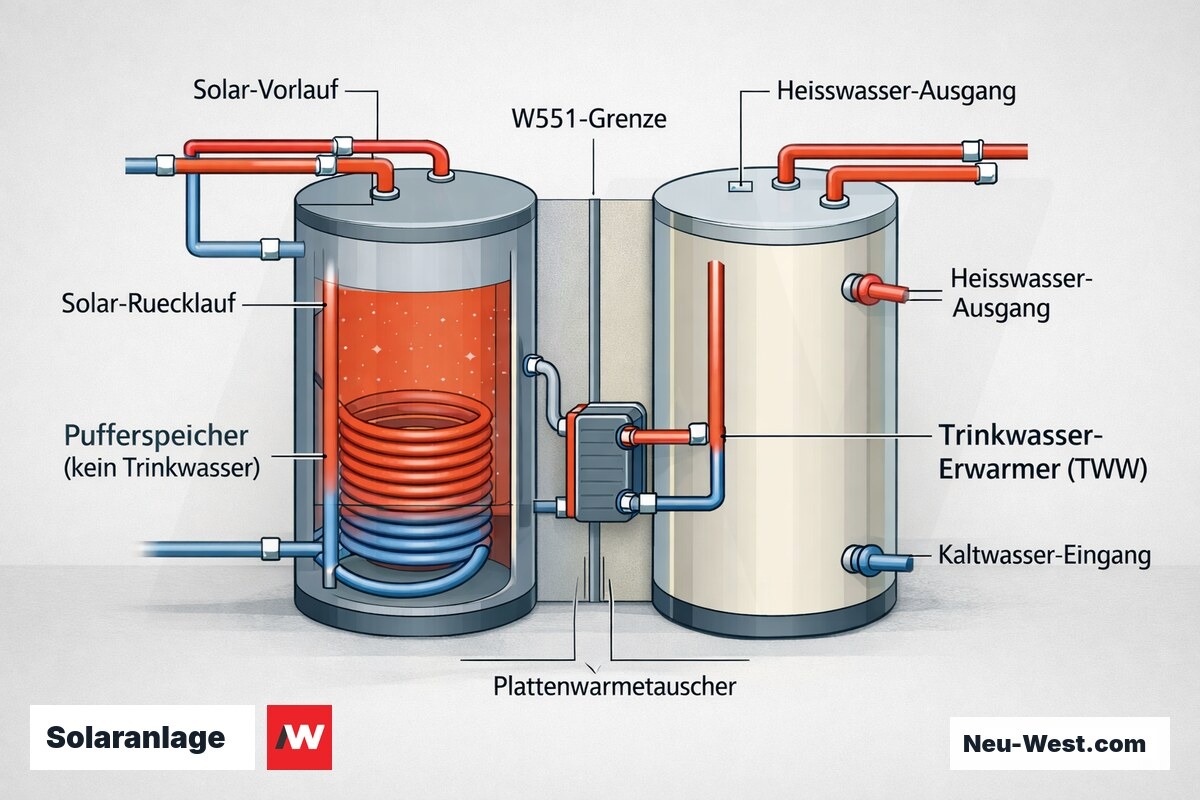

Schnitt-Schema Solaranlage: separater Pufferspeicher ohne Trinkwasser und nachgeschalteter TWW-Speicher, W551 gilt nur für den Trinkwasserteil.
Im Überblick

Bauarten: Welcher Pufferspeicher für welche Heizungsanlage

Reiner Pufferspeicher

Kein Trinkwasserkontakt, einfachster Aufbau, 200–1500 L. Für Wärmepumpen, Holzkessel, Solarheizungsunterstützung. Keine DVGW-W551-Pflicht.

Kombispeicher mit Rohrwendel

Integrierte Trinkwassererwärmung über Edelstahlwendel. Kompakt, aber bei hohem TWW-Bedarf thermisch limitiert. DVGW W551 bei Systemvolumen > 400 L beachten.

Hygienespeicher (Tank-in-Tank)

Innenliegender Edelstahlbehälter im Heizwasser. Höchste Trinkwasserqualität ohne Stagnationsrisiko. Bei mehr als 3 Entnahmestellen oft effizienter als Wendel-Variante.

Schichtenspeicher mit Einlegerohr

Interne Strömungsführung durch Leitblech oder Einlegerohr verhindert Schichtungszerstörung auch bei hohem Volumenstrom — sinnvoll bei Anlagen mit häufigem Ladeimpuls.

Emaille, Edelstahl oder beschichteter Stahl: Das richtige Speichermaterial

Emaillierte Stahltanks sind bis ca. 95 °C einsetzbar und pH-unempfindlicher als Edelstahl — relevant, wenn das Heizwasser mit Korrosionsinhibitoren behandelt ist. Die Emailschicht ist jedoch rissempfindlich bei Temperaturschock: Kaltes Nachspeisewasser in einen heißen Tank über 70 °C ohne Mischarmatur kann die Emaille lokal schädigen.

Edelstahltanks (1.4301 oder 1.4571) sind korrosionsbeständig gegen gelösten Sauerstoff und chloridhaltiges Wasser — wichtig bei Brunnenwasser-Einspeisung oder Anlagen mit nicht diffusionsdichten Kunststoffrohren. Beschichtete Stahltanks mit Epoxidauskleidung sind günstiger, aber risikobehafteter: Beschichtungsschäden entstehen bevorzugt an Schweißnähten und sind im eingebauten Zustand nicht kontrollierbar.

Interaktiv

Pufferspeicher-Dimensionsrechner: Volumen nach Heizlast

Richtwert Waermepumpen-Systeme: 35-50 l/kW Heizlast (VDI 4645). Kessel-/Hybridanlagen: 20-30 l/kW. Eingabe: Anlagen-Heizlast in kW — Ausgabe: empfohlenes Mindestvolumen und grobe Kostenorientierung fuer Geraet + Einbau inkl. Anschluss und Inbetriebnahme.

Pufferspeicher
Richtkosten inkl. Arbeit

Unverbindlicher Richtwert – der genaue Preis hängt von Untergrund, Aufwand und Ausführung ab.

So gehen wir vor

Ablauf: Pufferspeicher einbauen lassen

1

Heizlastberechnung und Volumenbedarf

Basis ist die Norm-Heizlast nach DIN EN 12831. Für Wärmepumpen: 30–50 L/kW bei normalem Taktschutz, bis 80 L/kW bei sehr seltenen Starts gefordert. Holzkessel: Vollspeicher = Kesselleistung × Abbranddauer (h) × 0,86.

2

Aufstellort prüfen

Bodentraglast kontrollieren: Ein 1000-L-Speicher wiegt befüllt ca. 1180 kg. Türbreite und Deckenhöhe für liegenden Transport klären. Wartungsabstand beidseitig mindestens 60 cm einplanen.

3

Stutzenplan verbindlich festlegen

Lage und Nennweite aller Anschlüsse vor Bestellung klären — Stutzenänderungen nach Lieferung sind aufwendig und teuer. Mindestens vier Fühlermuffen (oben, Mitte oben, Mitte unten, unten) bestellen.

4

Hydraulische Einbindung

Vor- und Rücklaufanschlüsse, Zirkulationsleitung, Sicherheitsventil mit 0,5 bar Vordruck-Reserve und Einlaufstutzen positionsgerecht montieren. Einlaufverteiler für Einströmgeschwindigkeit unter 0,1 m/s verwenden.

5

Wärmedämmung nach GEG Anlage 5

Speicher ab 50 L: mindestens 100 mm PUR-Hartschaum oder gleichwertig. Rohranschlüsse vollständig in die Dämmung einschließen — offene Wärmebrücken an Stutzen sind der größte Einzelverlustpunkt.

6

Druckprüfung, Befüllung, Inbetriebnahme

Druckprobe auf 1,5-fachen Betriebsdruck, 30 Minuten halten. Entlüftung am höchsten Punkt. Bei emaillierten Tanks: Aufheizrate unter 30 K/h halten, um Thermoschock-Risse in der Emailschicht zu vermeiden.

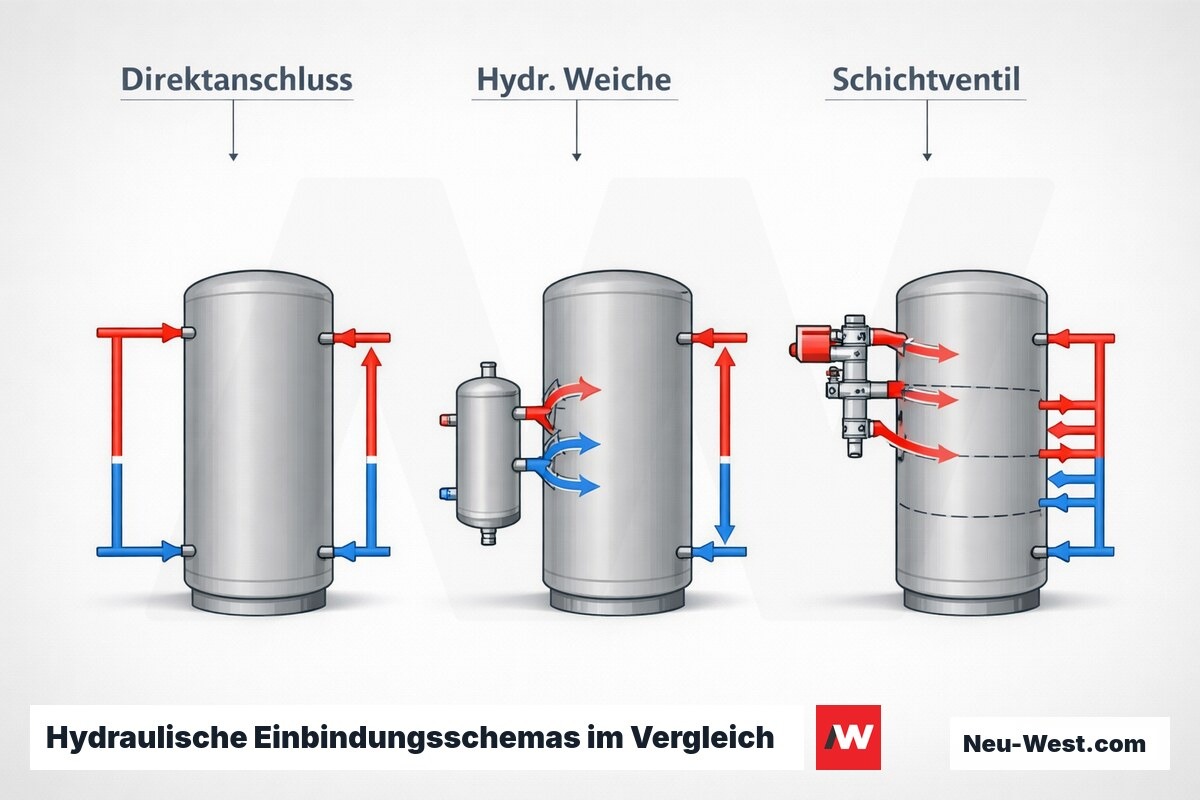

Hydraulische Einbindungsschemas im Vergleich – Erklär-Grafik (NEUWEST Berlin)

Schichtungszerstörung: Die unterschätzte Effizienzfalle

Temperaturschichtung im Pufferspeicher entsteht durch Dichteunterschiede — heißes Wasser oben, kaltes unten. Ein falsch positionierter Einlaufstutzen, der den Einlaufstrahl quer durch die Schichten treibt, vermischt innerhalb von Minuten die gesamte Speichermasse. Die Folge: Der Wärmepumpen-Rücklauf ist wärmer als nötig, die Spreizung sinkt, der COP fällt messbar.

Korrekte Positionierung bedeutet: Der Einlaufstutzen liegt auf dem Temperaturniveau des Einlaufwassers — bei Wärmepumpen-Vorlauftemperaturen von 35–55 °C also im mittleren bis oberen Speicherdrittel. Schichtladeventile ergänzen diese Geometrie, ersetzen sie aber nicht. Der Grenzwert für schichterhaltende Einströmung liegt in der Fachpraxis bei unter 0,1 m/s — erreichbar durch Querschnittserweiterung am Einlaufstutzen oder vorgeschaltetes Prallblech.

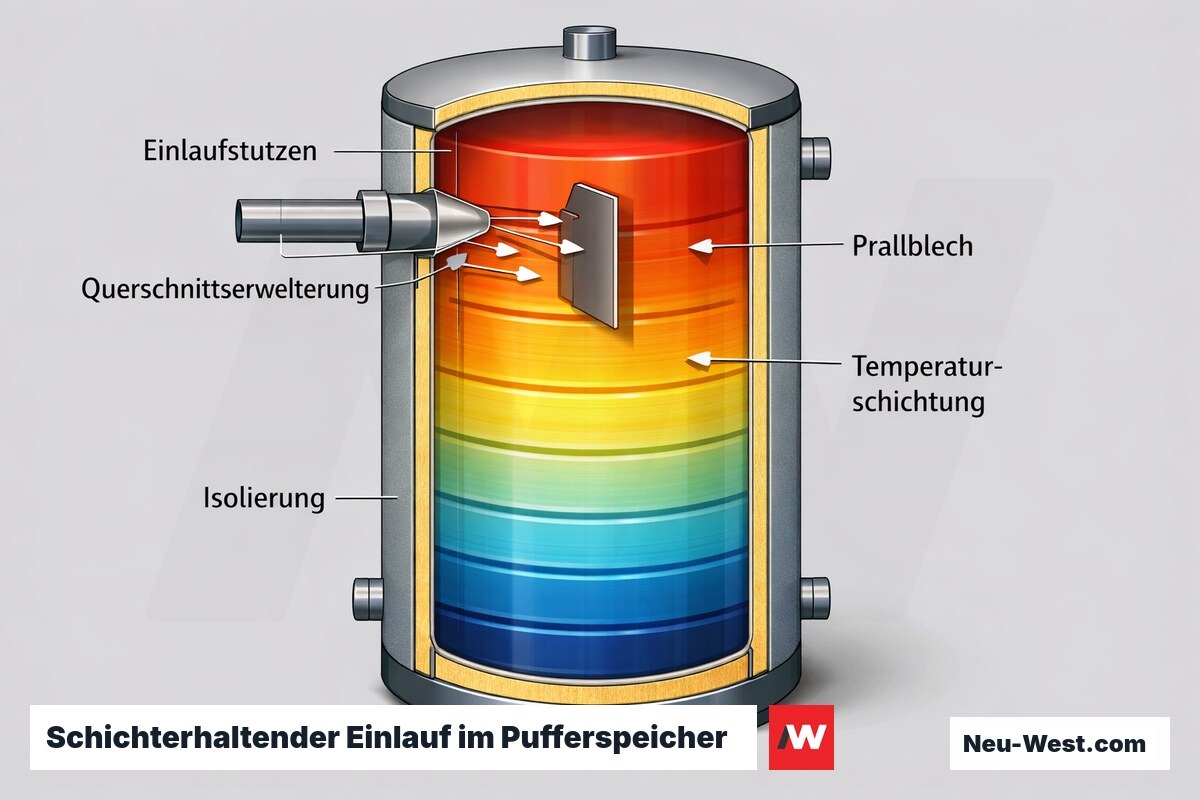

Querschnitt eines Pufferspeichers mit Einlaufstutzen im oberen Drittel, Querschnittserweiterung und Prallblech zur schichterhaltenden Einströmung.
Im Vergleich

Pufferspeicher vs. Hydraulische Weiche: Entscheidungshilfe

KriteriumPufferspeicherHydraulische Weiche
WärmespeicherungJa (kWh, volumenskalierbar)Nein — kein Speichereffekt
Hydraulische EntkopplungJaJa
Taktschutz Wärmepumpe/KesselJa — primäre FunktionNein
Sinnvoll bei Solar/BiomasseZwingend erforderlichUngeeignet
Platzbedarf250–2000 L, 0,3–0,8 m²< 15 L, ein Rohrstück DN 50–100
Materialkosten ca.400–3.500 EUR120–500 EUR
EinbauaufwandHoch (Transport, Aufstellung)Gering (Rohreinbindung)

Hydraulische Weiche oder Pufferspeicher: Wo die Grenze liegt

Die hydraulische Weiche entkoppelt Erzeuger- und Verbraucherkreis hydraulisch — das ist ihre einzige Funktion. Sie speichert keine Energie und schützt den Brenner nicht vor Taktbetrieb. Bei Wärmepumpen, Holzkesseln und Solaranlagen ist sie kein Ersatz für den Pufferspeicher, sondern allenfalls eine sinnvolle Ergänzung im Mehrkessel-System.

Der entscheidende Unterschied liegt im Wärmeinhalts-Term Q = m × c × ΔT: Ein 1000-L-Pufferspeicher mit 30 K Spreizung speichert ca. 35 kWh — genug, um eine 10-kW-Wärmepumpe 3,5 Stunden zu stützen ohne erneuten Start. Eine hydraulische Weiche mit typischerweise 5–15 L Volumen speichert unter 0,5 kWh. Wer Taktschutz oder Pufferkapazität für intermittierenden Betrieb braucht, kommt am Pufferspeicher nicht vorbei.

Lösungs-Finder

Welcher Speichertyp passt zu meinem Heizsystem?

Welche Kombination aus Waermeerzeuger und Funktionsumfang trifft zu?

Klassischer Pufferspeicher (100-500 l): Reiner Heizwasserpuffer ohne Trinkwasseranteil. Innenbeschichtung nicht trinkwasserrelevant, kein Legionellenschutz-Aufwand. Optimiert Volumenstromtrennung zwischen Erzeuger und Verbrauchernetz und erhoehe Modulationstiefe des Brenners bzw. Verdichters durch reduzierte Taktfrequenz.
Kombispeicher mit Wellrohr-Waermetauscher (200-500 l): Trinkwasser wird im Durchflussprinzip erwaermt — kein stehendes Trinkwasser, legionellenunkritisch nach DVGW W 551. Kompakte Bauform fuer begrenzte Technikraeume. Trinkwasserseitig Edelstahl oder Emaille, Heizwassermantel aus Stahl. Typische Zapfleistung: 12-20 l/min bei 45 degC.
Schichtladespeicher mit Frischwasserstation (300-800 l): Solarwaerme wird temperaturgenau in die passende Speicherschicht eingespeist (Schichtungsguete nach VDI 2067 erhalten). Frischwasserstation heizt Trinkwasser hygienisch im Durchflussprinzip, kein Legionellenrisiko. Planungsrichtwert Solar: min. 50 l/m2 Kollektorflaeche.
Grosser Kombispeicher oder Systemtrennung Puffer + Frischwasserstation (400-800 l): WP benoetigt hohes Puffervolumen (40-60 l/kW) zur Taktreduktion und JAZ-Optimierung. Systemtrennung (separater Puffer + externe Frischwasserstation) ist effizienter, benoetigt aber mehr Stellflaeche. Vorlauftemperatur WP: 35-45 degC — Speicher muss min. 120 mm PUR-Daemmung aufweisen (GEG-Anforderung an Waermeverteileinrichtungen).
Technische Daten

Technische Kenndaten: Pufferspeicher Standardausführung

Speichervolumen200–2000 L (Serienware), Sondergrößen bis 10.000 L
Max. Betriebstemperatur95 °C (Standard Stahl/Emaille), 110–120 °C (Druckbehälter-Sonderausführung)
Betriebsdruck3 bar (PED-Klasse I Standard), 6 bar und 10 bar als Sonderausführung
Dämmstärke (GEG Anlage 5)≥ 100 mm PUR-Hartschaum bei Nenndurchmesser > DN 100
Einlaufgeschwindigkeit Grenzwert< 0,1 m/s (schichterhaltend)
AnschlussnennweitenDN 25 bis DN 50 je nach Volumenstrom und Leistung
Fühlermuffen Mindestausstattung4 Stück (oben, oben-mitte, unten-mitte, unten)
Leergewicht 1000 Lca. 180–280 kg je nach Wandstärke und Material
Vollgewicht 1000 Lca. 1180 kg — Bodentraglast vor Aufstellung prüfen

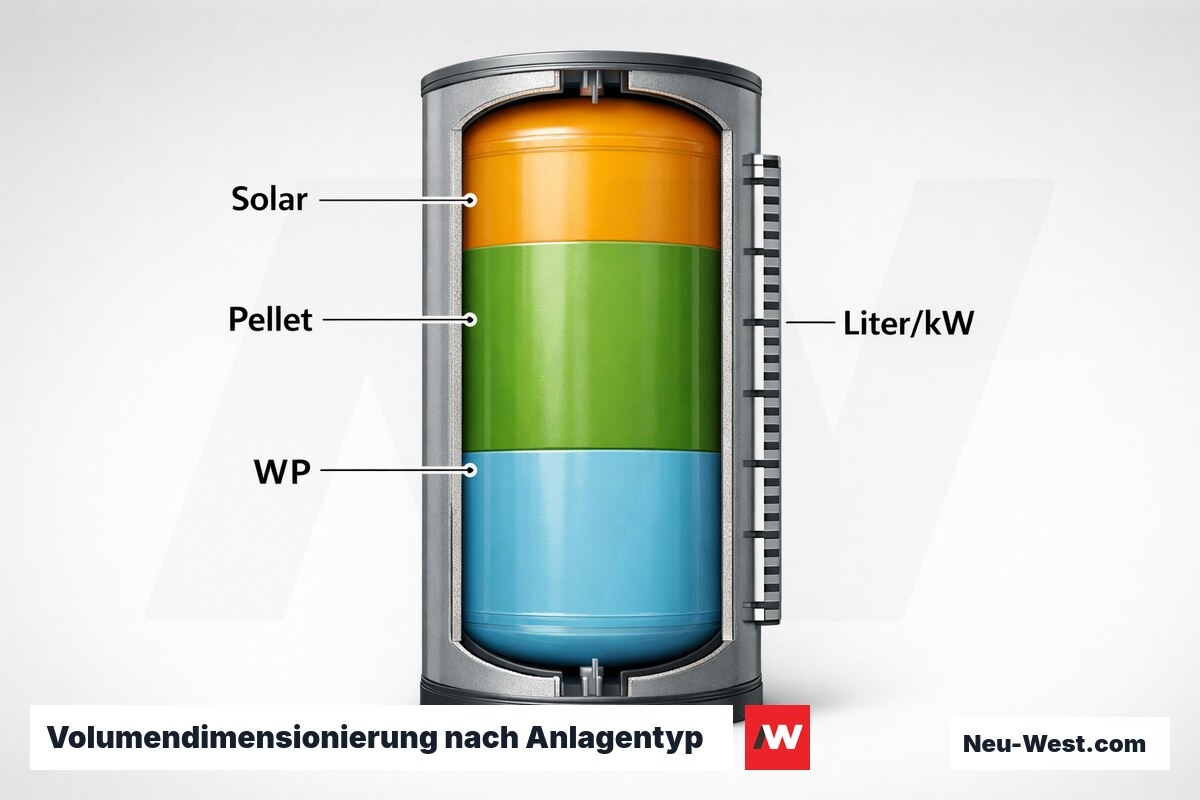

Volumendimensionierung nach Anlagentyp – Erklär-Grafik (NEUWEST Berlin)

DN-Dimensionierung der Speicherstutzen: Warum DN 25 oft zu knapp ist

Bei Standardbestellungen wird die Stutzenweite oft pauschal mit DN 25 gewählt — ausreichend für Volumenströme bis ca. 1,5 m³/h bei 1 m/s Strömungsgeschwindigkeit. Ab 15 kW Wärmepumpenleistung oder bei Solaranlagen mit mehr als 20 m² Kollektorfläche ist DN 25 zu eng: Der Druckverlust im Stutzen summiert sich zur Pumpenauslegung und erzwingt unnötig hohe Pumpenstufen.

Für Solarrücklaufstutzen gilt das besonders: Glykol-Wasser-Gemische haben bei 20 °C eine ca. 15–20 % höhere Viskosität als Wasser — der reale Druckverlust übertrifft Herstellerangaben, die meist auf Wasser berechnet sind. Empfehlung: Solarstutzen mindestens DN 32, Hauptanschlüsse ab 20 kW mindestens DN 32, ab 40 kW DN 40–50. Da Stutzenänderungen nach Lieferung aufwendig sind, muss der Stutzenplan vor Bestellung verbindlich festgelegt werden.

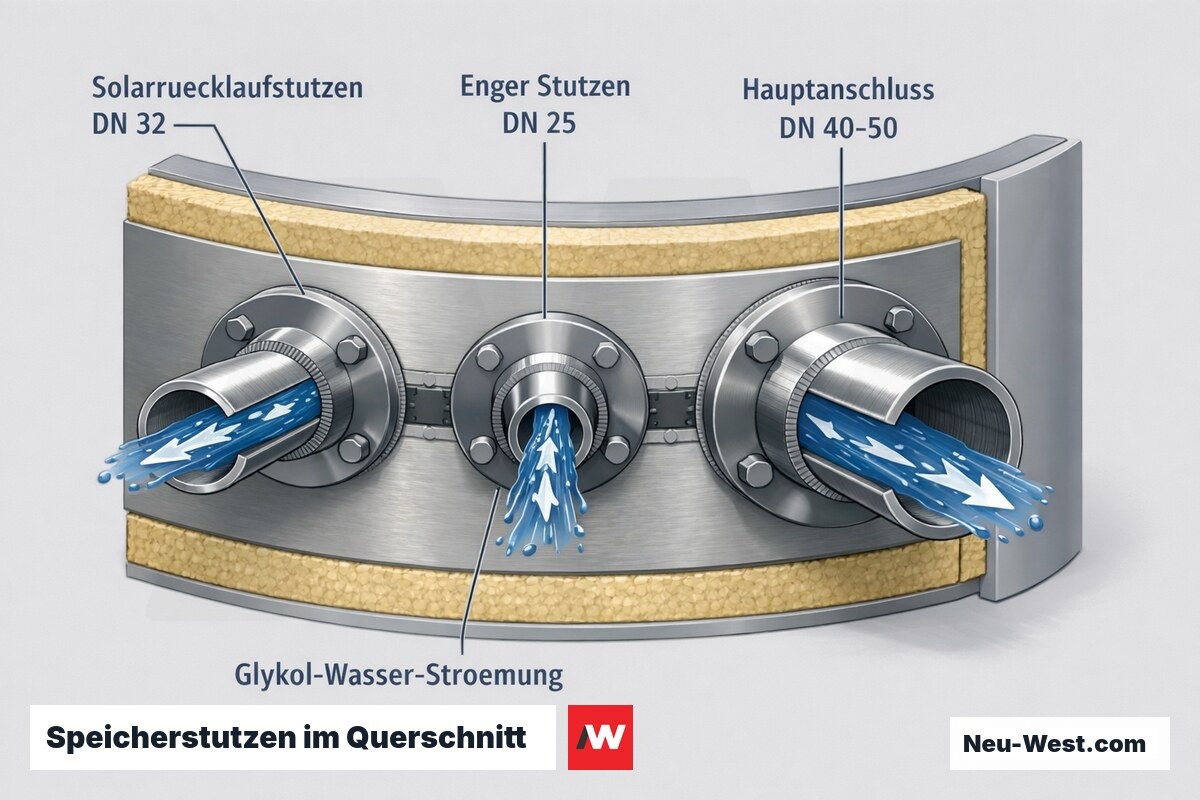

Querschnitt eines Pufferspeichers mit Anschlussstutzen in DN 25, DN 32 und DN 40–50 und Glykol-Wasser-Strömung.
Preise & Kosten

Was kostet Pufferspeicher einbauen lassen?

Berliner Marktpreise 2025, netto. Montagekosten sind überraschend volumenunabhängig — der Hauptanteil liegt in der Rohrleitungs- und Stutzenarbeit, nicht im Speichervolumen selbst.

LeistungPreis-Spanne (Richtwert)
Pufferspeicher 200–300 L (Material)350–650 EUR
Pufferspeicher 500–800 L (Material)600–1.400 EUR
Pufferspeicher 1000–1500 L (Material)1.200–2.800 EUR
Kombispeicher 300–600 L (Material)850–2.200 EUR
Aufpreis Hygienespeicher Tank-in-Tank+ 400–900 EUR gegenüber Standardspeicher
Hydraulische Einbindung inkl. Armaturen450–900 EUR
Wärmedämmung Speicher + Rohranschlüsse150–380 EUR
Druckprüfung, Befüllung, Inbetriebnahme120–250 EUR
Gesamtkosten typisch (500 L Puffer, Einbau komplett)1.300–2.900 EUR

Richtwerte für Berlin/Brandenburg, projektabhängig — kostenloses Festpreis-Angebot anfragen.

Sauerstoffdiffusion nach DIN 4726: Korrosionsschutz im Puffersystem

DIN 4726 begrenzt die Sauerstoffdurchlässigkeit von Kunststoffrohren in Warmwasser-Heizsystemen auf 0,1 g O₂/(m³·d). Kritisch wird das im Puffersystem, wenn Fußbodenheizungskreise mit nicht diffusionsdichten Rohren — PE-RT oder PEX ohne Sperrschicht — direkt an den Stahltank angebunden sind: Der eindringende Sauerstoff führt zu Korrosion an Stahl- und Gusseisenkomponenten des Speichers.

Die korrekte Lösung ist ein hydraulischer Trennpunkt zwischen nicht diffusionsdichtem Kreislauf und Pufferspeicher — entweder als Plattenwärmeübertrager oder als vollständige Systemtrennung mit eigenem Pumpenkreis. Alternativ: konsequenter Einsatz von Rohren mit Sauerstoffsperrschicht (PE-Xa mit EVOH gemäß DIN 4726) im gesamten System. Halbe Maßnahmen wie nur teilweiser Rohrtausch schützen nicht vollständig.

Interaktiv

COP-Hebel: Wie viel JAZ bringt mehr Puffervolumen?

Waermepumpen verlieren durch haeufiges Takten (kurze Laufzyklen unter 20 min) bis zu 15 % ihrer Nenneffizienz. Das Puffervolumen bestimmt die Taktrate — und damit die reale Jahresarbeitszahl. Richtwert: 8 kW Heizlast als Referenzanlage.

Pufferspeicher-Volumen

Emailschaden durch Temperaturschock

Bei emaillierten Pufferspeichern darf die Aufheizrate 30 K/h nicht überschreiten. Kaltes Nachspeisewasser direkt in einen heißen Tank über 70 °C erzeugt lokale Spannungsrisse in der Emailschicht — beim Einbau unsichtbar, erst nach Jahren als Lochfraß erkennbar. Mischarmatur oder gesteuertes Befüllen verbindlich vorschreiben.

Vier Fühlermuffen sind Minimum

Mindestens vier Tauchhülsen: Oben (Entladestart), oberes Mittelfeld (Ladepumpen-Abschaltung), unteres Mittelfeld (Nachladeauslösung), unten (Frostschutz). Zwei Fühler reichen für einfache Systeme, verlieren aber Schichtinformation, die für eine gute Regelungsqualität entscheidend ist.

Heizwasserqualität nach VDI 2035 Blatt 1

Heizwasser im Puffersystem sollte pH 8,2–9,5 aufweisen. Bei Systemleistung über 50 kW und Gesamthärte > 3,0 °dH ist Enthärtung auf ≤ 1,0 °dH empfohlen. Zu weiches Wasser (Leitfähigkeit unter 10 µS/cm bei Vollentsalzung) greift Kupfer- und Stahloberflächen durch CO₂-Angriff an — auch dieser Extremwert muss reguliert werden.

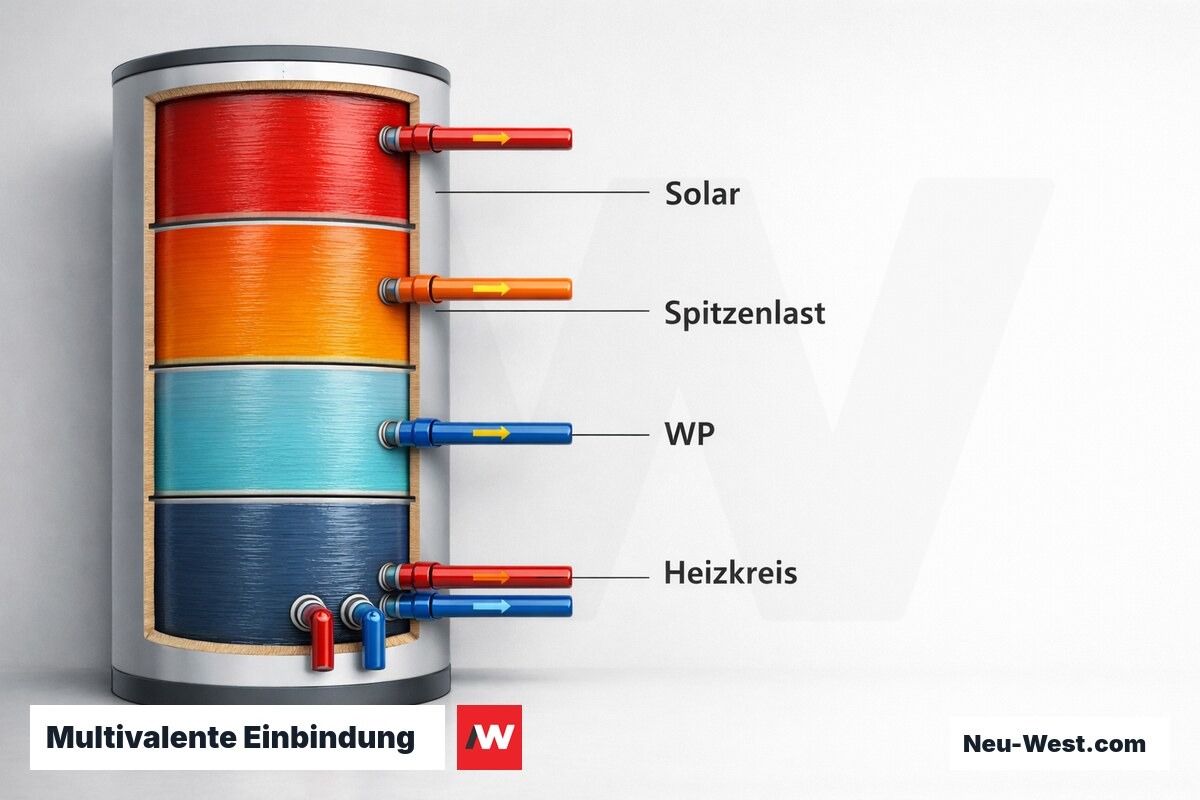

Multivalente Einbindung: Anschlussposition nach Temperaturniveau – Erklär-Grafik (NEUWEST Berlin)

Kostenstruktur: Was den Preis tatsächlich treibt

Der größte Einzelposten ist das Material. Zwischen einem emaillierten 500-L-Stahltank (ca. 550 EUR netto) und einem gleichgroßen Hygienespeicher mit Edelstahlbehälter (ca. 1.400 EUR) liegt Faktor 2,5. Die Montagekosten sind dabei überraschend volumenunabhängig: Ein 800-L-Tank kostet in der Einbindung kaum mehr als ein 300-L-Tank — der Hauptanteil liegt in der Rohrleitungs- und Stutzenarbeit, nicht im Speichervolumen selbst.

Kostenausreißer entstehen typischerweise durch: Bodenertüchtigung bei alten Berliner Kellerböden (Lastverteilungsplatte oder Betonunterlage: 300–800 EUR), Demontage und Entsorgung des Altspeichers (80–200 EUR) und Regelungserweiterung (zusätzliche Mischkreise, Temperaturfühler, Regelgerät: 200–600 EUR). Wer diese Positionen im Vorfeld klärt, vermeidet Nachtragssituationen.

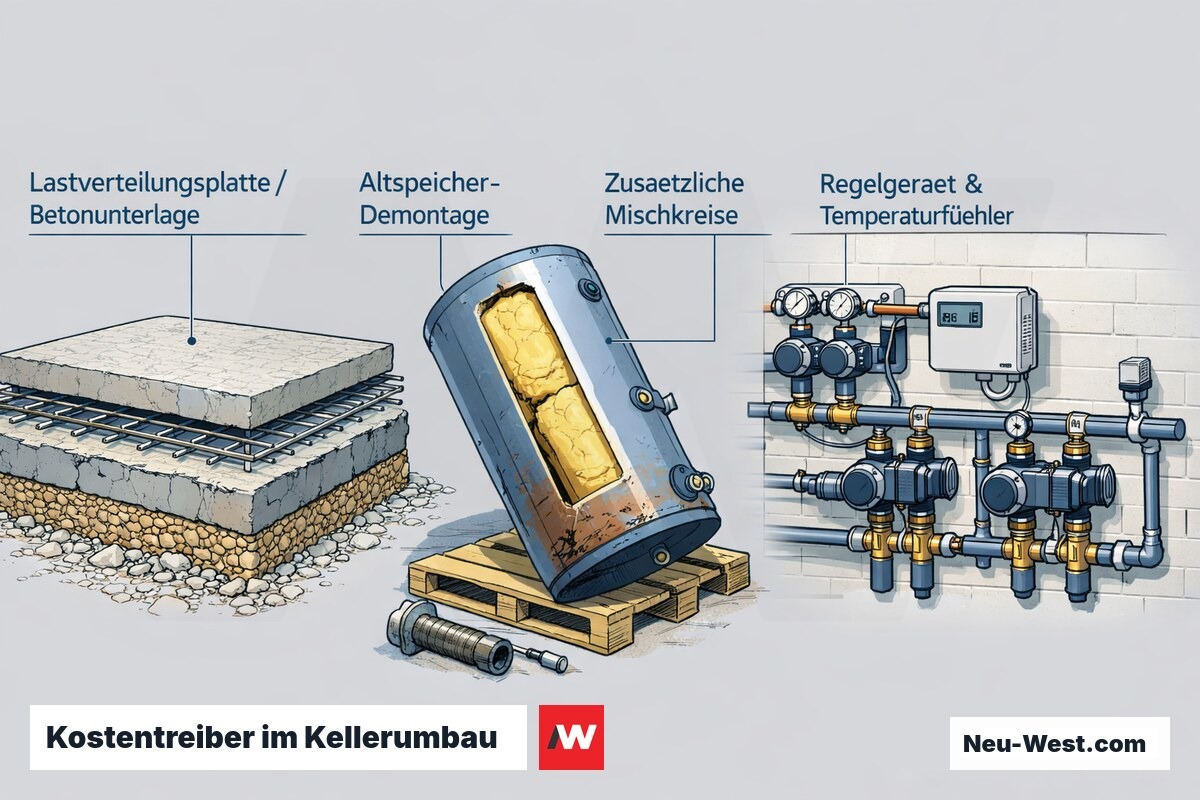

Querschnitt-Grafik: Lastverteilungsplatte im Berliner Keller, Demontage des Altspeichers und erweiterte Heizungsregelung als drei Kostentreiber.
Zeitlicher Ablauf

Zeitplan: Von der Anfrage bis zum laufenden System

  • Bestandsaufnahme und Angebot1–3 Tage
  • Materialbestellung Standardgröße3–7 Werktage
  • Materialbestellung Sondergröße > 1000 L10–20 Werktage
  • Aufstellung und hydraulische Einbindung1 Arbeitstag
  • Dämmung und Abschlussarbeitenhalber Arbeitstag
  • Druckprobe, Befüllung, Regelungsabgleichhalber Arbeitstag
  • Gesamtdauer Standardfall1–2 Wochen ab Auftragserteilung

Aufstellplanung: Bodentraglast, Türbreite und Wartungsabstände

Ein 1000-L-Pufferspeicher wiegt befüllt ca. 1180 kg — verteilt auf eine Standfläche von rund 0,55 m² ergibt das eine Flächenlast von ca. 2150 kg/m². Ältere Ziegelböden in Berliner Kellern sind oft nur für 500–800 kg/m² ausgelegt. Eine statische Vorprüfung oder eine Lastverteilungsplatte (Stahlblech 20 mm, 1,0 × 1,0 m) sind in diesen Fällen notwendig.

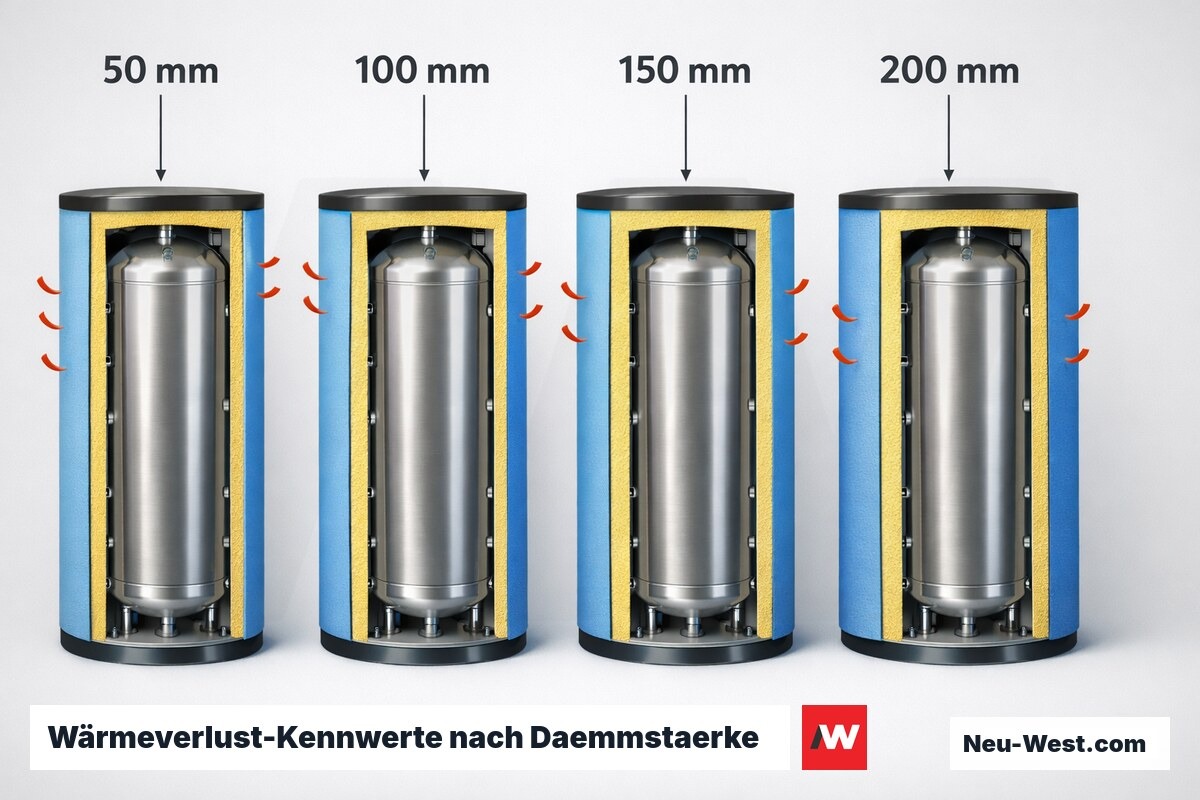

Wärmeverlust-Kennwerte nach Daemmstaerke – Erklär-Grafik (NEUWEST Berlin)

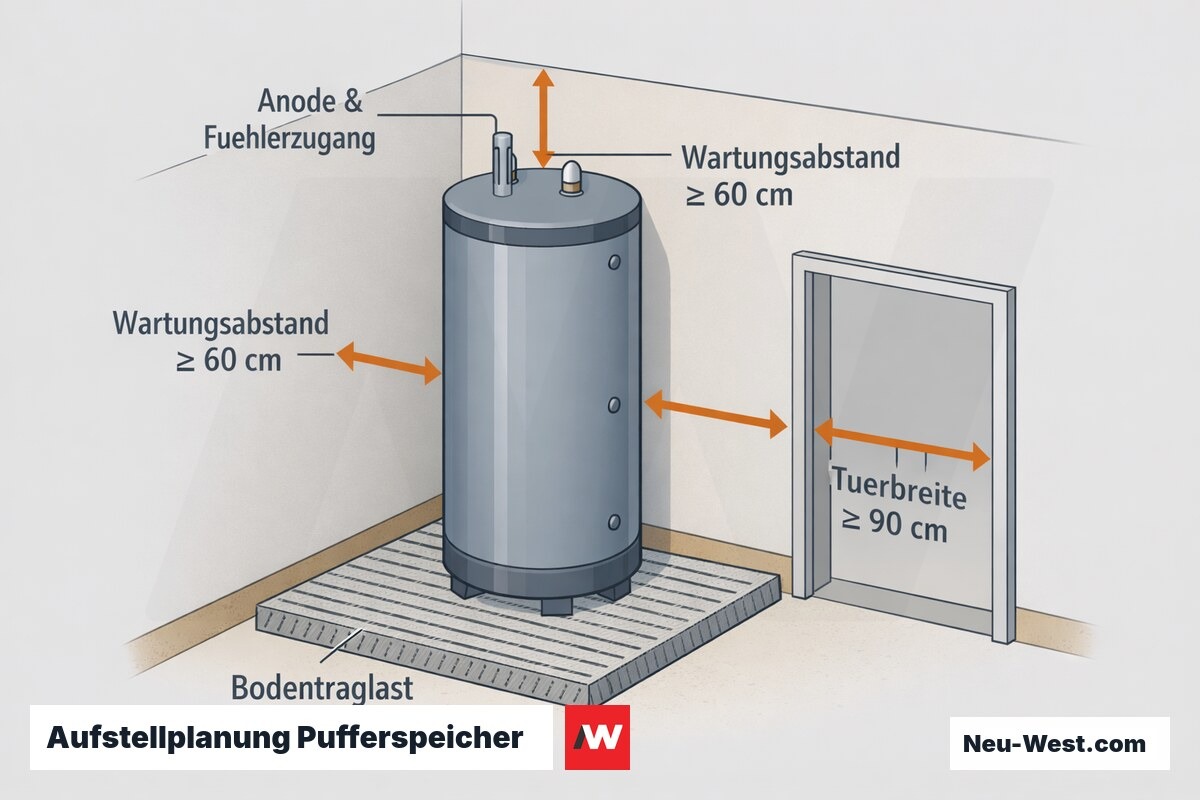

Querschnitt-Grafik eines aufrecht stehenden Stahl-Pufferspeichers mit Bodentraglast, Türbreite, beidseitigem Wartungsabstand und Anoden-/Fühlerzugang oben.

Türbreite: Speicher mit Durchmesser über 900 mm (typisch ab 800 L) lassen sich oft nur liegend durch Standardtüren mit mindestens 90 cm lichter Breite transportieren — Aufrichtung im Raum einplanen, Raumhöhe mindestens Speicherhöhe plus 30 cm vorsehen. Wartungsabstand beidseitig mindestens 60 cm für Fühler- und Anodenzugang: Magnesiumanoden in Stahl-Pufferspeichern sollten alle 2–4 Jahre gewechselt werden und müssen erreichbar sein.

Kurz erklärt

Wichtige Begriffe rund um Pufferspeicher einbauen lassen

Pufferspeicher
Wasserführender Wärmespeicher ohne Trinkwasserkontakt; hydraulisch zwischen Erzeuger und Verbraucher geschaltet. Kein Anwendungsfall für DVGW W551.
Temperaturschichtung
Stabiler Temperaturgradient im Speicherwasser (oben warm, unten kalt) durch Dichteunterschiede des Wassers. Grundvoraussetzung für effiziente Entladezyklen und hohe nutzbare Kapazität.
Kombispeicher
Pufferspeicher mit integrierter Trinkwassererwärmung über Rohrwendel oder Tank-in-Tank-Einsatz. DVGW W551 greift, wenn das Trinkwasservolumen im System 400 L überschreitet.
Schichtladeventil
Thermostatisch gesteuertes Einlaufventil, das Einlaufwasser auf dem passenden Temperaturniveau in den Speicher einleitet und so die Temperaturstratifikation erhält.
Hydraulische Weiche
Kurzschlussleitung zwischen Erzeuger- und Verbraucherkreis; entkoppelt hydraulisch, speichert keine Energie, bietet keinen Taktschutz für Wärmepumpen oder Holzkessel.
DIN 4726
Norm für Sauerstoffpermeabilität von Kunststoffrohren in Warmwasser-Heizsystemen. Grenzwert: 0,1 g O₂/(m³·d). Nichteinhaltung führt zu Korrosion an Stahlkomponenten im Puffersystem.
Magnesiumanode
Opferanode im Stahl-Pufferspeicher zum kathodischen Korrosionsschutz. Tauschintervall 2–4 Jahre; Zugänglichkeit muss bei der Aufstellplanung berücksichtigt werden.

Ein Pufferspeicher unter 40 Liter je kW Wärmepumpenleistung führt bei Taktfrequenzen über 5 Starts pro Stunde zu messbaren COP-Einbußen — das zeigen Feldmessungen aus Wärmepumpen-Monitoringprogrammen konsistent und geräteunabhängig.

Erfahrungswert aus Wärmepumpen-Feldmonitoring (u.a. Fraunhofer ISE Auswertungen und vergleichbare Messprogramme)

Pufferspeicher einbauen lassen Fragen & Antworten

Welches Speichervolumen ist bei einer Wärmepumpe richtig – und warum genügt die Faustregel '50 Liter pro kW' oft nicht?
Die Faustregel vernachlässigt die Mindestverdichter-Laufzeit: Wärmepumpen benötigen typisch 10–20 Minuten ununterbrochenen Betrieb für einen energetisch effizienten Zyklus. Das korrekte Volumen ergibt sich aus V = (P × t_min) / (ρ × c_p × ΔT), wobei ΔT die nutzbare Temperaturspreizung (meist 5–10 K) ist. Bei einer 8-kW-WP mit 15 min Mindestlaufzeit und 8 K Spreizung resultieren rund 200 Liter — unabhängig von der Gebäude-Heizlast. Zu kleines Volumen führt zu Kurztaktbetrieb, erhöhtem Verdichterverschleiß und messbarem Abfall der Jahresarbeitszahl (JAZ).
Warum kann eine falsch positionierte Einlaufdüse die nutzbare Speicherkapazität um bis zu 40 % reduzieren?
Pufferspeicher leben von der thermischen Schichtung (Thermokline): Heißes Wasser steigt auf, kühles sinkt ab — bei ungestörter Strömung bildet sich eine stabile Trennschicht. Ohne Strömungsberuhigung am Einlass (Prallbleche, Einlaufdüsen, Schikanen) erzeugt einströmendes Wasser Turbulenzen und vermischt die Schichten. Messungen nach EN 12977-3 belegen, dass fehlende Einbauten das nutzbare Volumen um 30–40 % senken können, obwohl der geometrische Inhalt gleich bleibt. Besonders kritisch: Solaranschlüsse, die oft mit hohen Volumenströmen und wechselnden Temperaturen einspeisen.
Was schreibt die EU-Verordnung 814/2013 für Pufferspeicher vor – und was kostet ein ineffizienter Speicher jährlich?
Die EU-VO 814/2013 (Ökodesign) legt für Wärmespeicher ab 2 kWh Nenninhalt Maximalwerte für den Bereitschaftswärmeverlust Q_standby fest. Für einen 500-Liter-Speicher gilt ein Grenzwert von ca. 4,5 W/K. Ein schlecht gedämmter Altgerät-Speicher verliert hingegen 8–12 W/K — bei 8.760 Jahresstunden entspricht das 700–1.000 kWh Wärmeverlust und ca. 60–90 € Mehrkosten jährlich. Bei Neuinstallation ist die Effizienzklasse (A–G) auf dem EU-Energielabel Pflichtangabe.
Wann ist eine Opferanode notwendig – und woran erkennt man, dass sie getauscht werden muss?
Opferanoden aus Magnesium schützen emaillierte Stahltanks durch elektrochemischen Korrosionsschutz: Das unedlere Magnesium löst sich bevorzugt auf und bewahrt den Stahltank. Edelstahlspeicher benötigen keine Anode. Das empfohlene Prüfintervall liegt bei zwei Jahren; Austausch ist fällig, wenn die Anode auf unter 50 % der Ursprungsmasse abgebaut ist oder optisch stark zerklüftet und auf unter 8 mm Durchmesser abgezehrt wirkt. Für Trinkwarmwasserbereiter regelt dies DIN 4753; für reine Heizungsspeicher gilt die jeweilige Herstellervorschrift.
Welche baulichen Mindestanforderungen muss der Aufstellraum in Berliner Altbauten erfüllen?
Ein 500-Liter-Pufferspeicher bringt befüllt ca. 570 kg auf den Boden (500 kg Wasser + ca. 70 kg Behälter), zuzüglich Rohr- und Armaturenanschlüssen. Kellertüren in Berliner Altbauten haben oft nur 0,75–0,875 m lichtes Maß; Speicher mit mehr als Ø 750 mm müssen über Kellerfenster oder temporäre Wandöffnungen eingebracht werden. Die Bodentragfähigkeit ist zu prüfen: Ziegelböden tragen häufig nur 300–500 kg/m² — bei Speichern über 800 Liter ist eine Lastverteilungsplatte oder statische Überprüfung sinnvoll. Bei Kombispeichern mit Trinkwassererwärmung spielt zusätzlich die Raumhöhe (mind. 1,80 m) eine Rolle.
Was ist ein hydraulischer Kurzschluss beim Parallelbetrieb mehrerer Erzeuger – und wie wird er verhindert?
Beim Parallelschalten von Wärmepumpe und Solarthermie ohne korrekte Hydraulik fließt Heizungswasser im Kreis zwischen Vorlauf- und Rücklaufverteiler, statt den Puffer zu laden. Ursache: Der Pumpendifferenzdruck eines Erzeugers übersteigt den Strömungswiderstand auf der Verbraucherseite — Wasser nimmt den Weg des geringsten Widerstands. Lösung: Ein hydraulisch korrekt eingebundener Pufferspeicher (als hydraulische Weiche) oder eine Tichelmann-Schaltung stellt gleichmäßige Strömungsverhältnisse sicher. Ergänzend schaltet eine Vorrangschaltung Solar vor Kessel und WP, sobald T_solar > T_puffer_oben + Δ — umgesetzt über die Anlagenregelung.
An welchem Höhenniveau soll der Solarkollektor in den Puffer eingebunden werden – und warum ist das nicht beliebig?
Der Solarwärmetauscher oder der Solar-Rücklauf gehört ins untere Drittel des Pufferspeichers, wo die niedrigste Temperatur herrscht. Solarkollektoren arbeiten effizienter, je kühler das Rücklaufwasser ist (geringere Strahlungs- und Konvektionsverluste am Kollektor, höherer Nutzungsgrad η_c). Eine Einbindung im oberen Bereich zwingt den Kollektor gegen bereits heißes Wasser anzuarbeiten und senkt den Solarertrag spürbar. Die Wärmepumpe wird ebenfalls im mittleren bis unteren Bereich eingebunden, um möglichst kühles Rücklaufwasser zu erhalten und die JAZ zu maximieren.
Was muss beim hydraulischen Abgleich nach GEG dokumentiert werden – und welche Nachweisverfahren akzeptiert die BEG-Förderung?
Seit der GEG-Novelle 2024 ist der hydraulische Abgleich bei Heizungsaustausch dokumentationspflichtig. Nachzuweisen sind: Heizlastermittlung je Raum nach EN 12831 (oder vereinfachtem Verfahren), Auslegungsvolumenströme für Heizkörper und Flächensysteme sowie die eingestellten Thermostatventil-Voreinstellstufen bzw. Strangregulierventile. Für die BEG-Förderung (BAFA/KfW) wird ZVSHK-Verfahren A (vereinfacht, über Heizflächen) oder Verfahren B (vollständige hydraulische Berechnung) anerkannt — wobei Verfahren B Voraussetzung für den Effizienz-Bonus der höchsten Förderklasse ist. Das Protokoll wird dem Eigentümer übergeben und bei Förderprüfung angefordert.
Unsere Projekte

Pufferspeicher einbauen lassen Referenzen & Beispiele

Weitere Referenzen ansehen

Technische Grundlagen: EN 12831 (Heizlastberechnung), EN 12977-3 (Prüfung thermischer Schichtung), GEG 2024 §60a (Dokumentationspflicht hydraulischer Abgleich), EU-Verordnung 814/2013 (Ökodesign-Effizienzanforderungen Wärmespeicher), DIN 4753 (Wassererwärmer – Anforderungen inkl. Korrosionsschutz).
