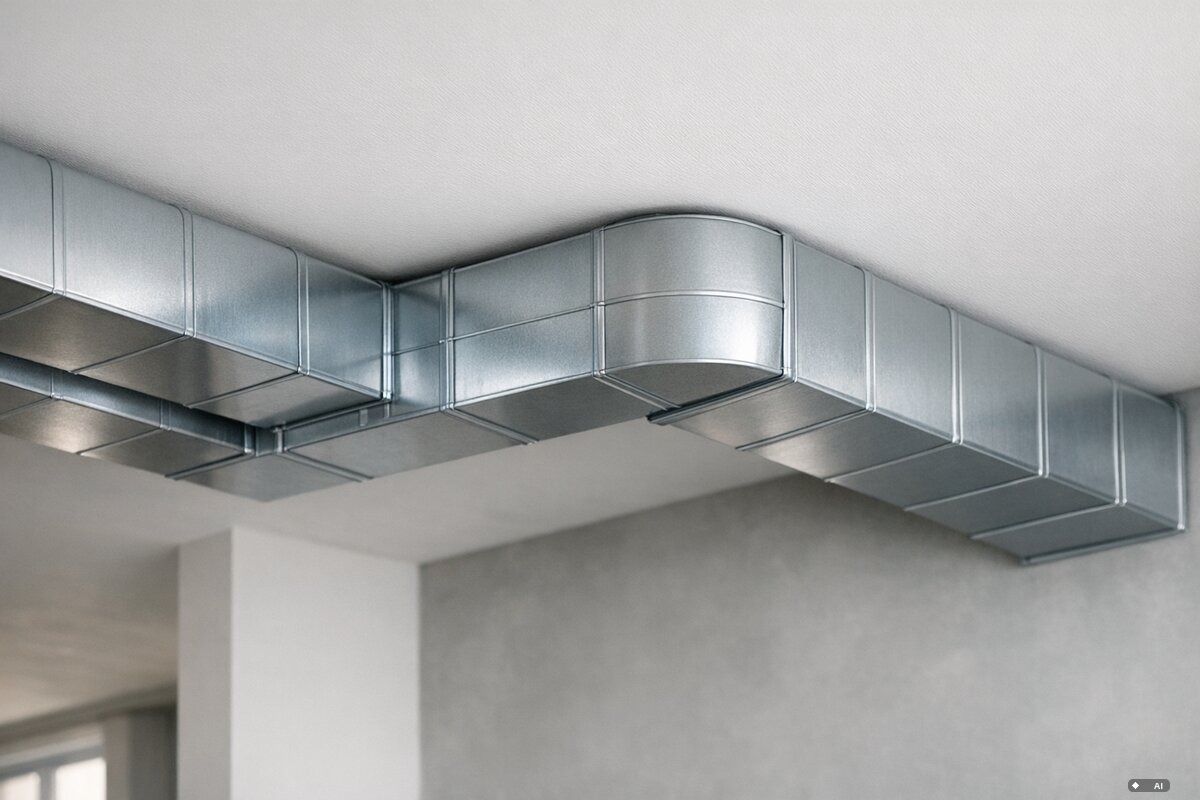

Lüftungskanäle verlegen in Berlin – Rohrnetz dimensionieren und fachgerecht einbauen lassen
Ein Luftkanalnetz ist mehr als bloße Rohrverbindung: Querschnitt, Druckklasse und Trassierung bestimmen, ob die Anlage geräuscharm, hygienisch und energieeffizient bleibt. Wer Kanalquerschnitte zu knapp wählt, riskiert Strömungsgeräusche ab 3 m/s Raumluftgeschwindigkeit — wer sie zu großzügig dimensioniert, verliert nutzbare Raumhöhe und erhöht den Montageaufwand unnötig.
Wickelfalzrohre nach EN 12237 und Rechteckkanäle nach EN 1505/1507 stellen unterschiedliche Anforderungen an Dichtheitsklasse, Befestigung und Schallübertragung. Welche Kanalform, welche Druckstufe und welche Dämmstärke für Ihr Vorhaben passt — das wird vor dem ersten Hänger in der Trassierungsplanung festgelegt.
Was umfasst das Verlegen von Lüftungskanälen?
- Trassierungsplanung und Kollisionsabstimmung mit Elektro-, Sanitär- und Tragwerk (Mindestabstände, Brandabschnitte)
- Hydraulische Dimensionierung und Druckverlustberechnung aller Kanalabschnitte nach VDI 3803
- Montage der Hauptleitungen: Wickelfalzrohr (rund) oder Rechteckkanal mit normgerechten Verbindungselementen und Hängerabständen
- Einbau von Bögen, Formstücken, Schalldämpfern und – bei brandschutzrelevanten Durchbrüchen – Brandschutzklappen EI 90/EI 120
- Wärme- und Feuchtedämmung von Außenluft- und Fortluftleitungen gemäß GEG zur Kondensatvermeidung
- Dichtheitsnachweis und Übergabe der Revisionsdokumentation einschließlich Lageplan aller Inspektionsöffnungen
Für jeden Kanalabschnitt wird die Strömungsgeschwindigkeit rechnerisch dokumentiert; in Aufenthaltsräumen bleibt sie unter 3 m/s, im Hauptstrang unter 5 m/s. Revisionsöffnungen werden nach VDI 6022 Blatt 1 positioniert, sodass spätere Hygieneinspektionen ohne Deckendemontage möglich sind.
Kanalwerkstoff unter Extrembedingungen
Verzinkter Stahl nach EN 10346 ist der Standardwerkstoff für Lüftungskanäle bis ca. 200 °C und bei neutralen Luftfeuchten. Bei Küchenabluft mit hohem Fettanteil greift das Fett die Zinkschicht an — dort sind korrosionsbeständige Oberflächen erforderlich; in der Praxis Edelstahl 1.4301 (AISI 304) oder 1.4404 (316L) für chloridhaltige Umgebungen.

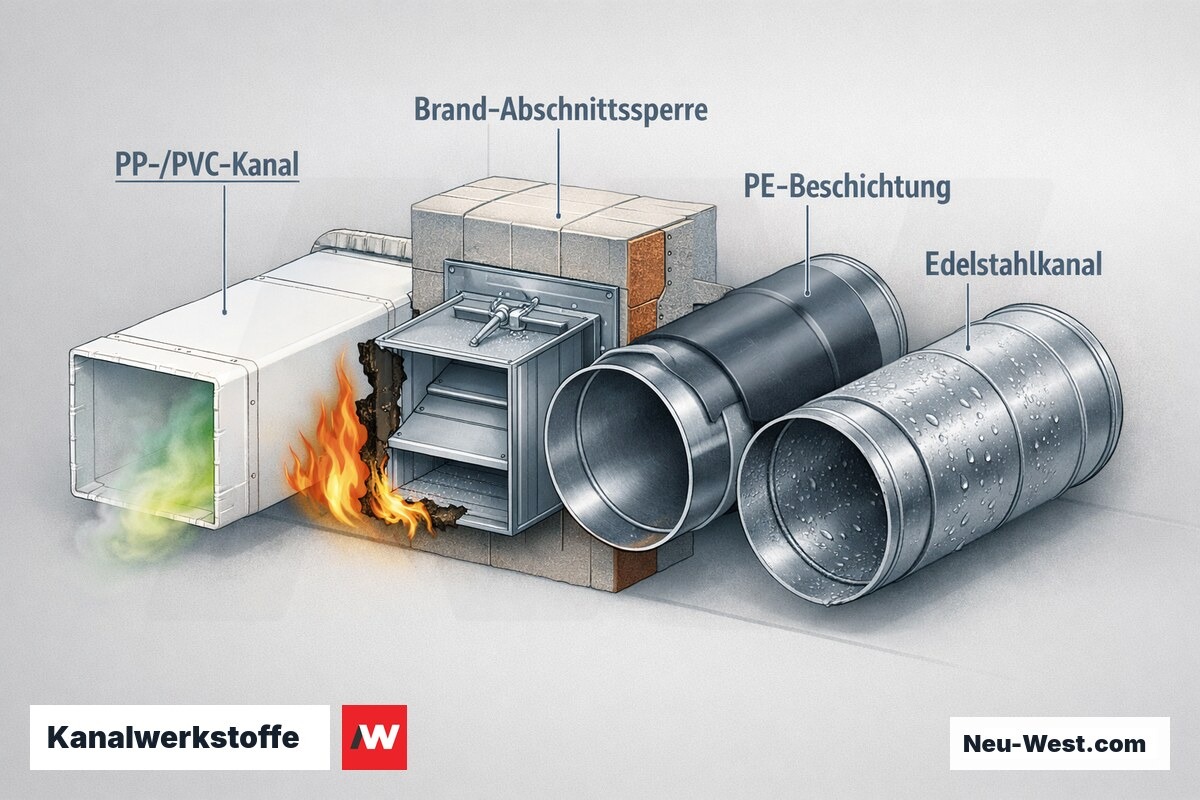

Für Labore, Lackierereien und chemisch aggressive Abluft bis pH 0–14 sind PP- oder PVC-Kanäle die einzige normkonforme Wahl — Brandschutzklasse beachten, da Kunststoffkanäle im Brandfall schmelzen und Abschnittssperren erfordern. Kälteanlagen-Zuluft unterhalb des Taupunkts verursacht Außenkorrosion an Stahlkanälen: Abhilfe schafft eine werkseitige PE-Beschichtung oder der Wechsel auf beschichtungsfreien Edelstahl.
Kanalquerschnitte und Werkstoffe im Überblick
Spiralrundrohre (Stahl)
Niedrigster Druckverlust, beste Reinigbarkeit, wirtschaftlich in der Serienfertigung. Standard für Wohnungslüftung, zentrale Verteilernetze und Zuluftleitungen im Gewerbebau.
Rechteckkanal (Stahl)
Erlaubt niedrige Einbauhöhen bei breiter Trassenführung. Höherer Druckverlust und Schallemission als Rundrohr; Formstücke aufwendiger und teurer. Bevorzugt in Flachdecken mit knappem Einbauraum.
Oval-/Flachkanal
Kompromiss zwischen runden Strömungseigenschaften und reduzierter Einbauhöhe. Häufig in Wohnungssanierungen, wo Rohbaudicke fehlt. Beschränktes Formteilsortiment erhöht den Planungsaufwand.
Edelstahlkanal 1.4301/1.4404
Pflicht bei Fettabluft (Küchen, Gastronomie), Nassräumen und chemisch belasteter Luft. Korrosionsbeständig gegen aggressive Medien; Gewicht und Preis deutlich über Stahl — Unterkonstruktion entsprechend dimensionieren.
PP-Kunststoffkanal
Für chemisch aggressive Abluft (Labore, Galvanik, Lackierung) bis pH 0–14. Leicht, fugenlos schweißbar. Brandschutzauflagen (Brandschutzklappen, Abschottungen) sind zwingend einzuplanen.
Dämmvorschriften nach GEG
Das Gebäudeenergiegesetz (GEG) schreibt in Verbindung mit DIN V 18599-6 vor, dass Lüftungskanäle außerhalb konditionierter Zonen gedämmt werden müssen. Typische Mindestdämmdicken bei λ = 0,04 W/(m·K): 30 mm für DN < 100, 50 mm für DN 100–300, 80 mm für DN > 300 — jeweils auf die Umfangsfläche bezogen.
Ausnahmen greifen, wenn die Temperaturdifferenz zwischen Kanalluft und Umgebung dauerhaft unter 4 K liegt — ein Fall, der in vollklimatisierten Technikzentralen mit Plenum-Konzept auftreten kann. Häufiger Planungsfehler: Die Dampfsperre auf der Außenseite der Dämmung wird an Flanschen und Schellen unterbrochen — genau dort bildet sich Tauwasser, das in die Mineralwolleschale eindringt und langfristig zu Kanalkorrosion führt.
Strömungsgeschwindigkeit & Druckverlust berechnen
Geben Sie Volumenstrom und Kanal-Ø ein. Berechnung nach Darcy-Weisbach (λ = 0,02 für hydraulisch glattes Stahlblech, ρ = 1,2 kg/m³ Luft). Bei Rechteckkanal gilt hydraulischer Durchmesser d_h = 2ab/(a+b). Die Ampel bewertet v [m/s] nach Nutzungsbereich gemäß DIN EN 16798 / VDI 2087.
Unverbindlicher Richtwert – der genaue Preis hängt von Untergrund, Aufwand und Ausführung ab.

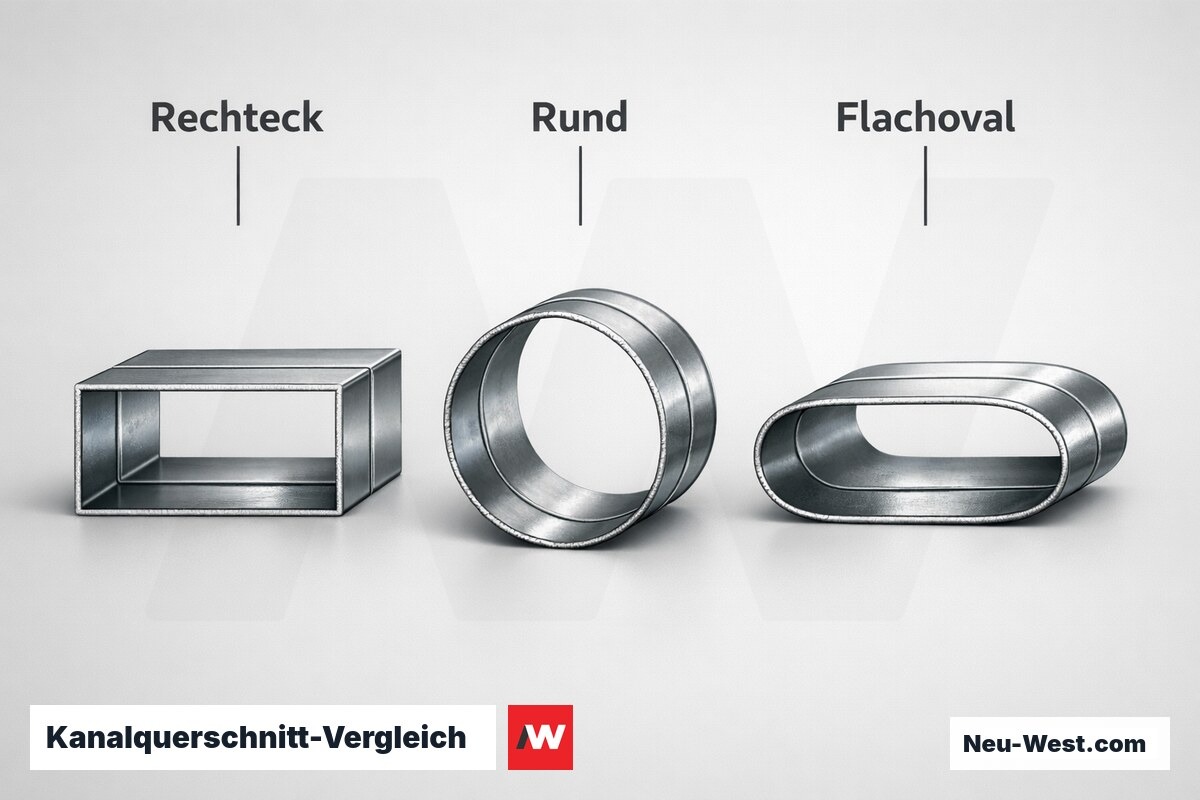

Kanalquerschnitte im Vergleich
| Kriterium | Spiralrundrohre | Rechteckkanal | Ovalkanal |
|---|---|---|---|
| Druckverlust | niedrig | +15–30 % höher | mittel |
| Einbauhöhe | hoch (DN-abhängig) | gering (flexibel) | mittel |
| Reinigbarkeit | sehr gut | gut (Ecken kritisch) | gut |
| Schallemission | niedrig | höher (Wandschwingung) | mittel |
| Formteil-Aufwand | gering | hoch | mittel |
| Materialkosten/m | günstig | mittel | mittel–hoch |

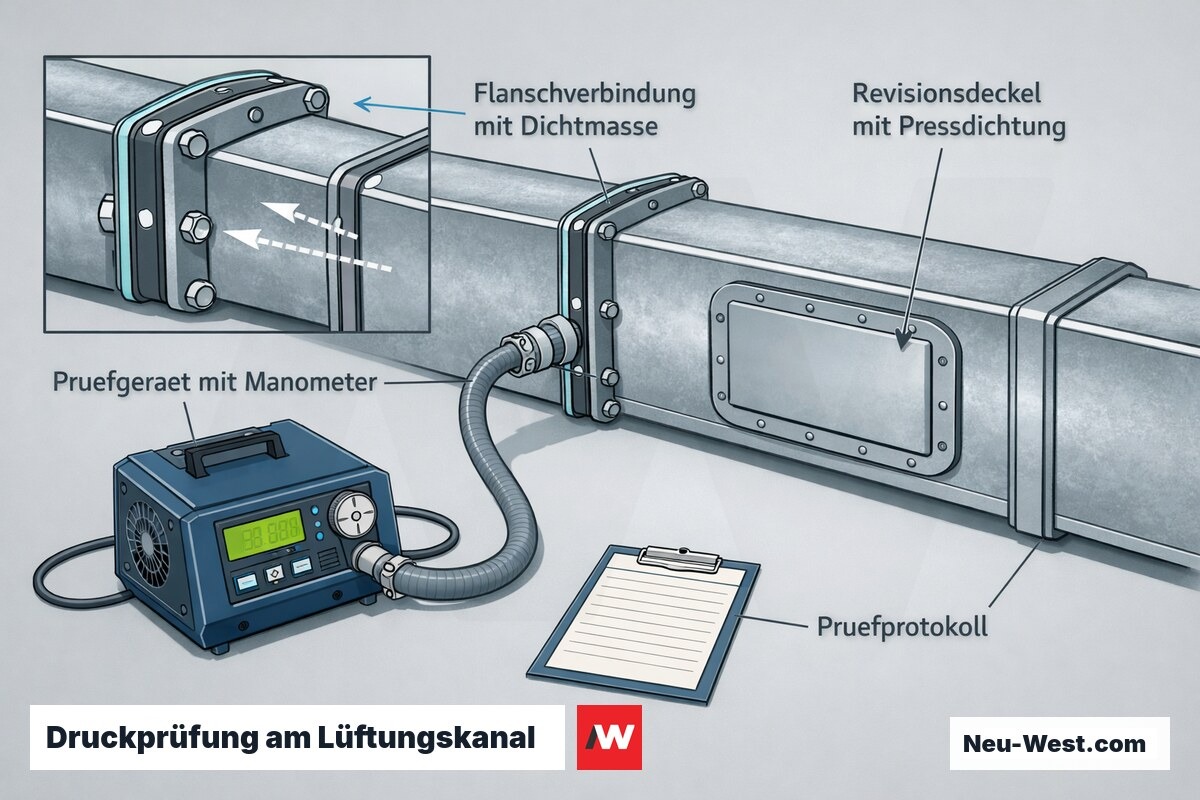

Druckprüfung am Lüftungskanalnetz

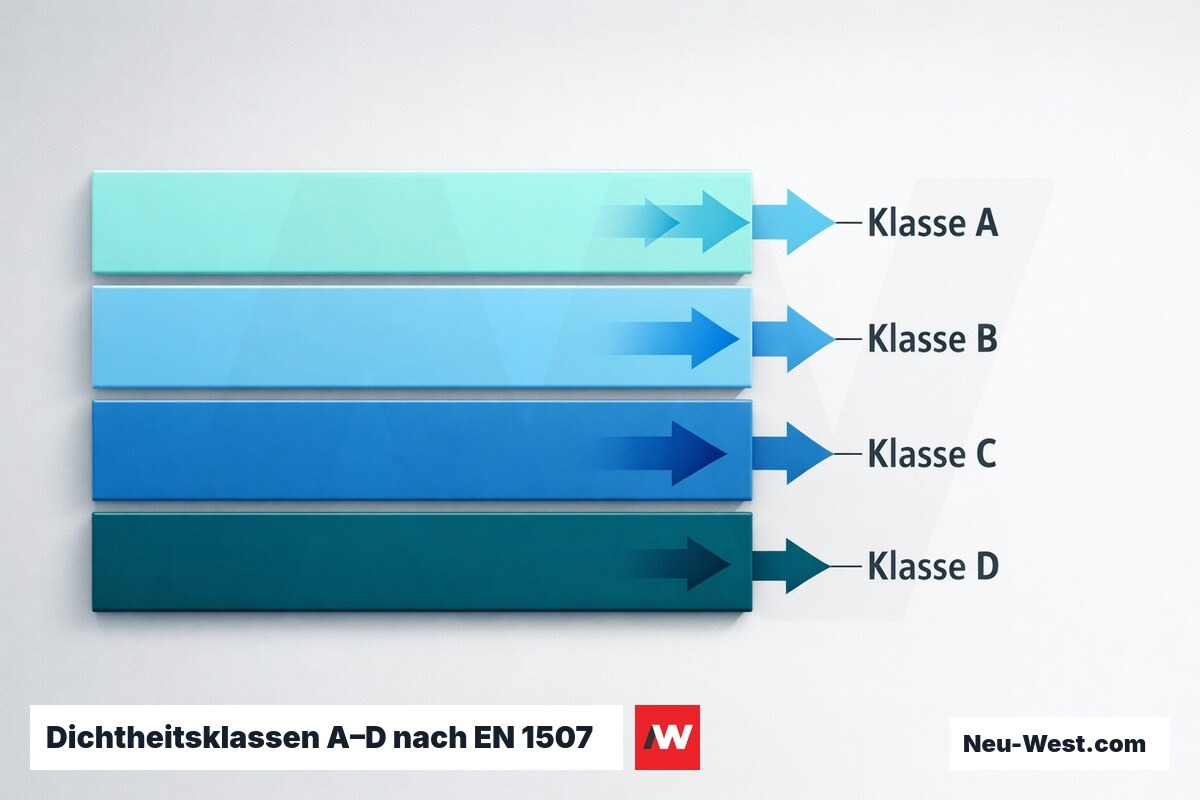

Lüftungskanäle werden nach EN 15727 in Dichtheitsklassen A bis D eingeteilt — Klasse A genügt für einfache Wohnungslüftung, Klasse B ist Mindeststandard für Büro- und Gewerbebauten, Klassen C und D für Reinräume und sicherheitskritische Bereiche. Die Prüfung erfolgt vor Schließen der Deckenkonstruktion: Kanalabschnitt druckdicht verschließen, Prüfdruck anlegen, Leckrate über Differenzdruckmessung bestimmen.
Das Prüfprotokoll dokumentiert Prüfdruck, gemessene Leckrate, geprüfte Fläche und Prüfer — es ist Bestandteil der VOB/B-Abnahmedokumentation und unmittelbar relevant für Gewährleistungsansprüche. Kritische Stellen sind Flanschverbindungen mit unzureichendem Dichtmassenauftrag und Revisionsdeckel ohne umlaufende Pressdichtung; typische Nachbesserungsquote bei der ersten Prüfung: 20–35 % der Abschnitte.
Montageablauf: Lüftungskanalnetz einbauen
Trassierung und Kollisionsprüfung
Kanaltrassen im BIM-Modell koordinieren; Konflikte mit Tragwerk, Elektro und Sanitär vor Montagestart auflösen; lichte Durchfahrtshöhen und Wartungszugänge sichern.
Unterkonstruktion setzen

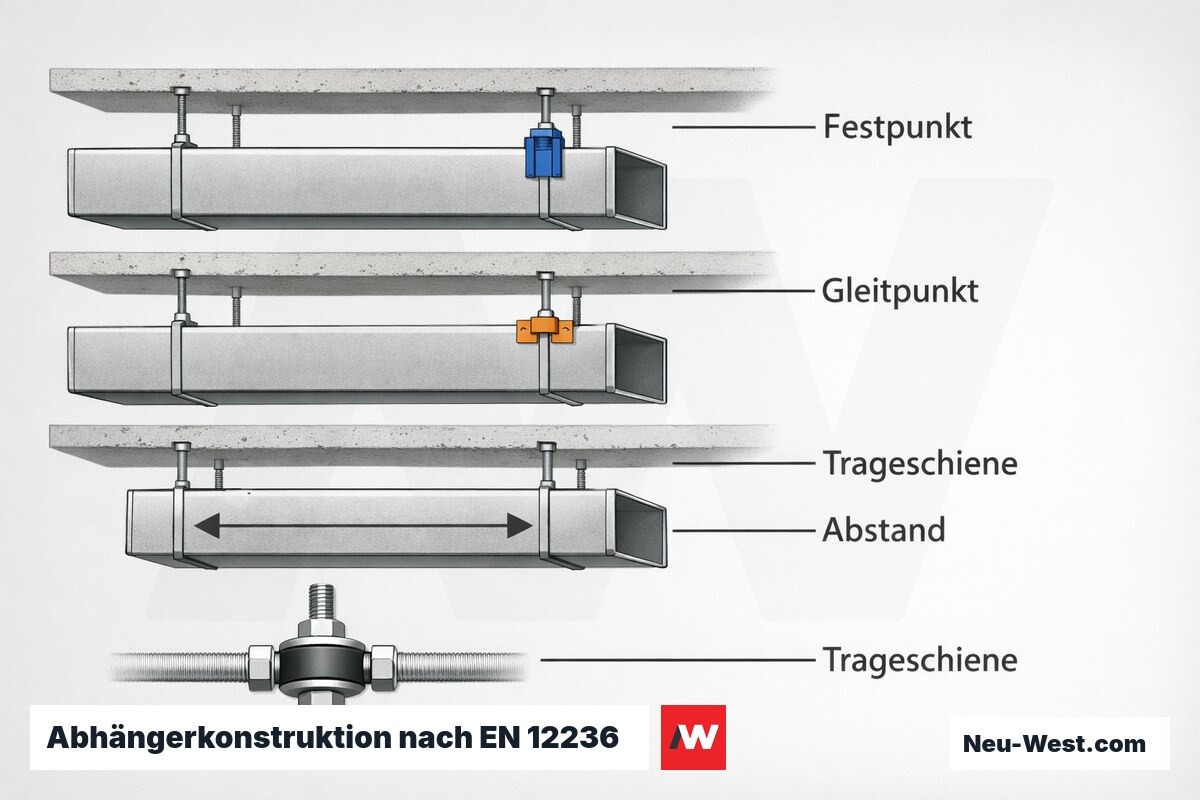

Gewindestangen, Rohrschellen und Trageschienen befestigen; Abstände nach Herstellervorgabe; Gummipuffer zur Körperschallentkopplung unter Schellen einlegen.
Kanalstücke montieren
Montagerichtung von der RLT-Zentrale zu den Endgeräten; Geraden zuerst, Formstücke (Bögen, Abzweige, Reduzierungen) einpassen; keine Verspannungen in der Verbindungsebene.
Verbindungen abdichten

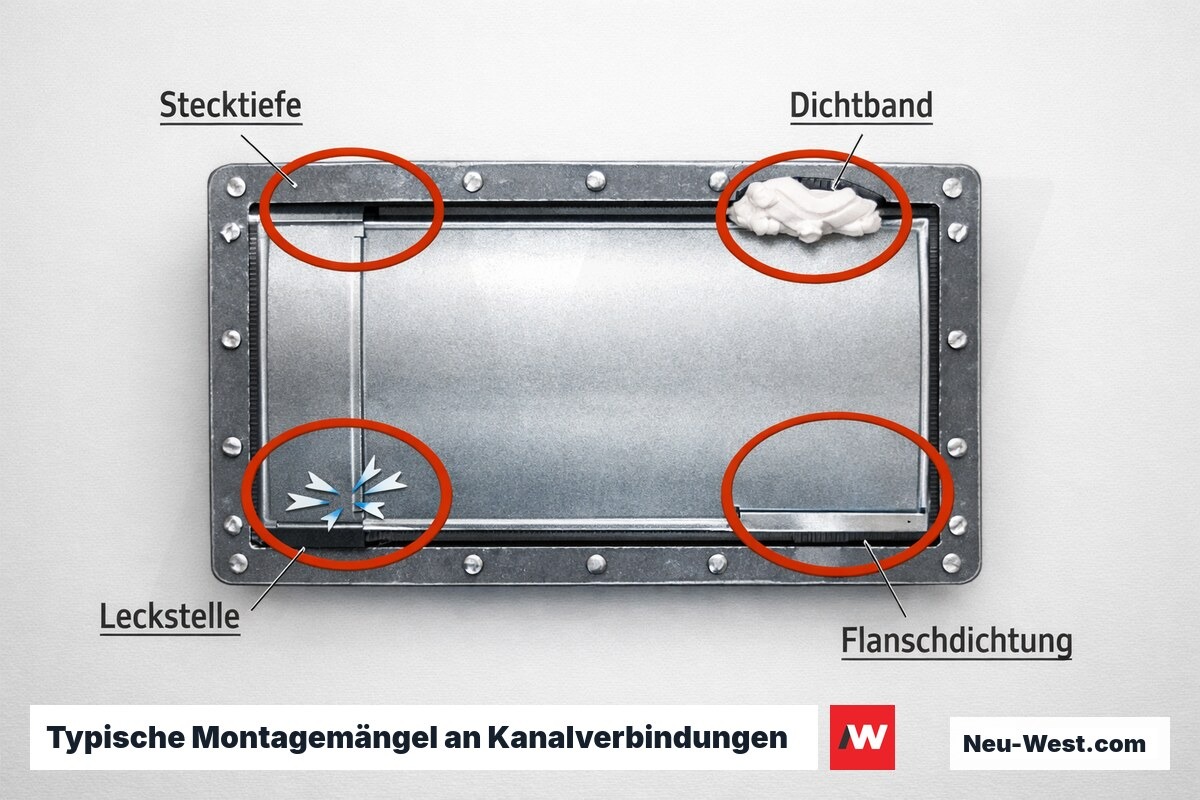

Flansch- oder Muffensystem mit EPDM-Dichtring; für Klasse C/D zusätzlich dauerelastische Kanalspachtel auf Flanschfläche; Schraubenanzug gleichmäßig im Kreuzschema.
Brandschutzklappen einbauen
An jeder F90/F60-Trennbauteil-Durchführung: EI 60- oder EI 90-Klappe mit Schmelzsicherung oder elektrischem Antrieb; Einbaumaße und Wandanschluss nach bauaufsichtlicher Zulassung; Mindestabstand zu Mauerkanten einhalten.
Dichtheitsprüfung durchführen
Kanalabschnitt verschließen, Prüfdruck anlegen, Leckrate messen; Protokoll mit Prüfdruck, Fläche, Dichtheitsklasse und Ergebnis anfertigen; undichte Stellen markieren, nachbessern, erneut prüfen.
Dämmung aufbringen
Mineralwolle-Schalen oder PE-Schaumstoff aufbringen; Dampfsperre an Flanschen und Schellen lückenlos schließen; Klebeband an allen Längsstößen und Quernähten — keine Unterbrechungen.
Kondensatschäden in Lüftungskanälen
Kondensation an Kanaloberflächen entsteht, wenn Luft die Kanalwand unter den lokalen Taupunkt abkühlt — bei Kühlluft-Zuluftsystemen im Sommer typisch an ungedämmten Kanalabschnitten in warmen Technikschächten. Besonders kritisch sind Durchführungen durch Außenwände, wo der Übergang von warm zu kalt auf kurzem Stück erfolgt und die Dämmung oft unzureichend anschließt.
Eingedrungenes Tauwasser setzt in Stahlkanälen Korrosion in Gang — sichtbar erst nach Jahren, dann aber mit großflächigem Durchrosten. Wirksame Maßnahmen: Lückenlose Dampfsperre auf der warmen Seite der Dämmung (Aluminium-Kaschierung oder PE-Folie, keine Unterbrechungen an Flanschen), korrekte Kanalführung mit Gefälle zu definierten Kondensatablaufpunkten und Entwässerungssiphon bei Kühlkanalanlagen.
Kanalwerkstoff nach Einbausituation und Fördermedium wählen
Welche Einbausituation oder welches Fördermedium liegt vor?
Technische Kennwerte: Druckklassen und Wanddicken
| Kennwert | Wert / Norm |
|---|---|
| Dichtheitsklasse A — max. Leckrate | 0,027 × p^0,65 l/(s·m²) | EN 15727 |
| Dichtheitsklasse B — max. Leckrate | 0,009 × p^0,65 l/(s·m²) | EN 15727 |
| Dichtheitsklasse C — max. Leckrate | 0,003 × p^0,65 l/(s·m²) | EN 15727 |
| Dichtheitsklasse D — max. Leckrate | 0,001 × p^0,65 l/(s·m²) | EN 15727 |
| Stahlblechdicke Rundrohr DN ≤ 200 | 0,6 mm | EN 12237 |
| Stahlblechdicke Rundrohr DN 201–355 | 0,8 mm | EN 12237 |
| Stahlblechdicke Rundrohr DN > 355 | 1,0–1,2 mm | EN 12237 |
| Mindestdämmdicke GEG (λ=0,04 W/mK), DN < 100 | 30 mm |
| Mindestdämmdicke GEG (λ=0,04 W/mK), DN 100–300 | 50 mm |
| Mindestdämmdicke GEG (λ=0,04 W/mK), DN > 300 | 80 mm |
Druckzonentrennung per Lüftungskanal
Reinräume nach ISO 14644-1 (Klassen ISO 5–8) und OP-Säle werden gegenüber angrenzenden Bereichen mit Überdruck von typisch 10–15 Pa betrieben, um Partikel- und Keimeintrag zu verhindern. Das Lüftungskanalnetz ist dabei das schwächste Glied: Jede Undichtigkeit in Kanalverbindungen oder Revisionsdeckeln hebt den Differenzdruck auf — Dichtheitsklasse D nach EN 15727 und dampfdiffusionsdichte Verbindungselemente sind Pflicht.

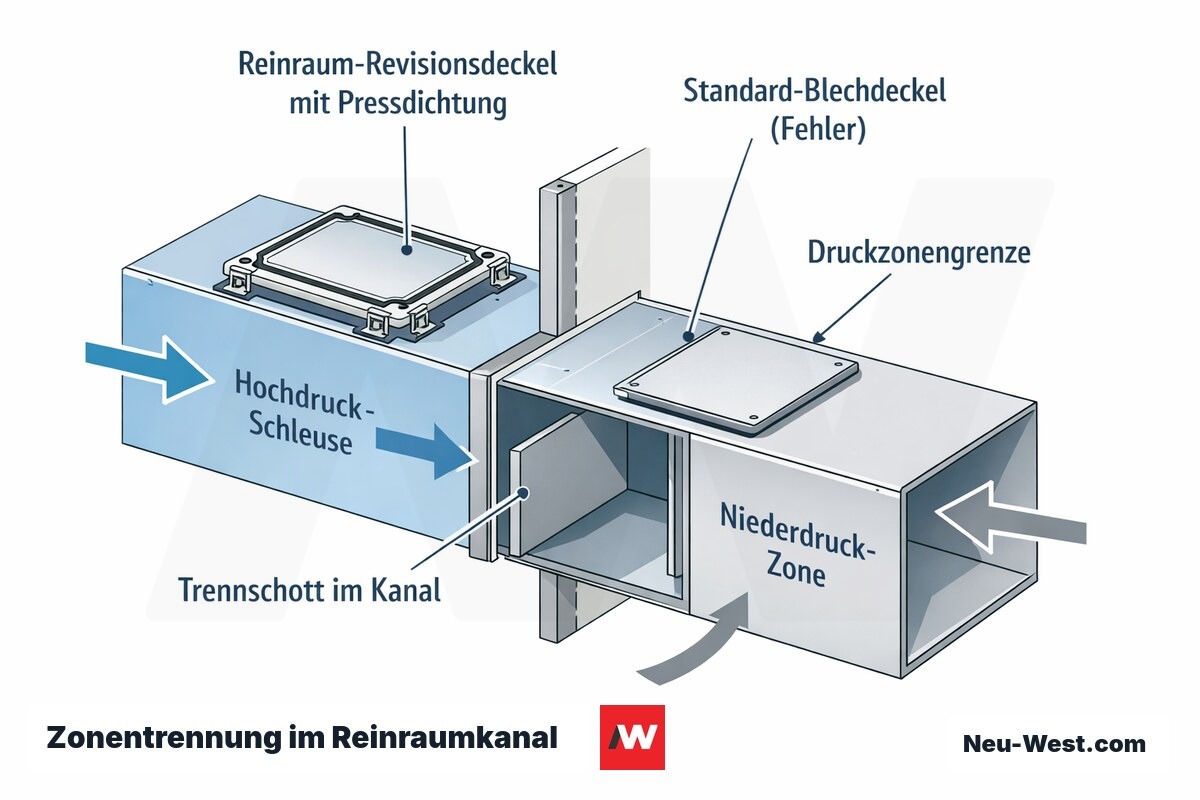

Bei Schleusen und mehrstufigen Druckzonen müssen Kanalabschnitte zonenweise getrennt ausgeführt werden — kein Kanal darf mehrere Druckzonen ungedämpft verbinden. Häufiger Planungsfehler: Revisionsöffnungen in Reinraumkanälen mit Standard-Blechdeckeln ohne Pressdichtung; normkonforme Reinraum-Revisionsdeckel (geprüfte Dichtheitsklasse D) sind erheblich teurer, aber haftungsrelevant bei Zertifizierungsaudits nach GMP oder ISO 14644.
BIM-Kollisionsprüfung vor Montagestart
Eine Kollisionsprüfung im BIM-Modell kostet 1–2 Planungstage und verhindert kostspielige Umpläne auf der Baustelle. Erfahrungswert: In dichten Technikdecken werden ohne Prüfung bis zu 12 Konflikte pro 100 m² Deckenfläche aufgedeckt.

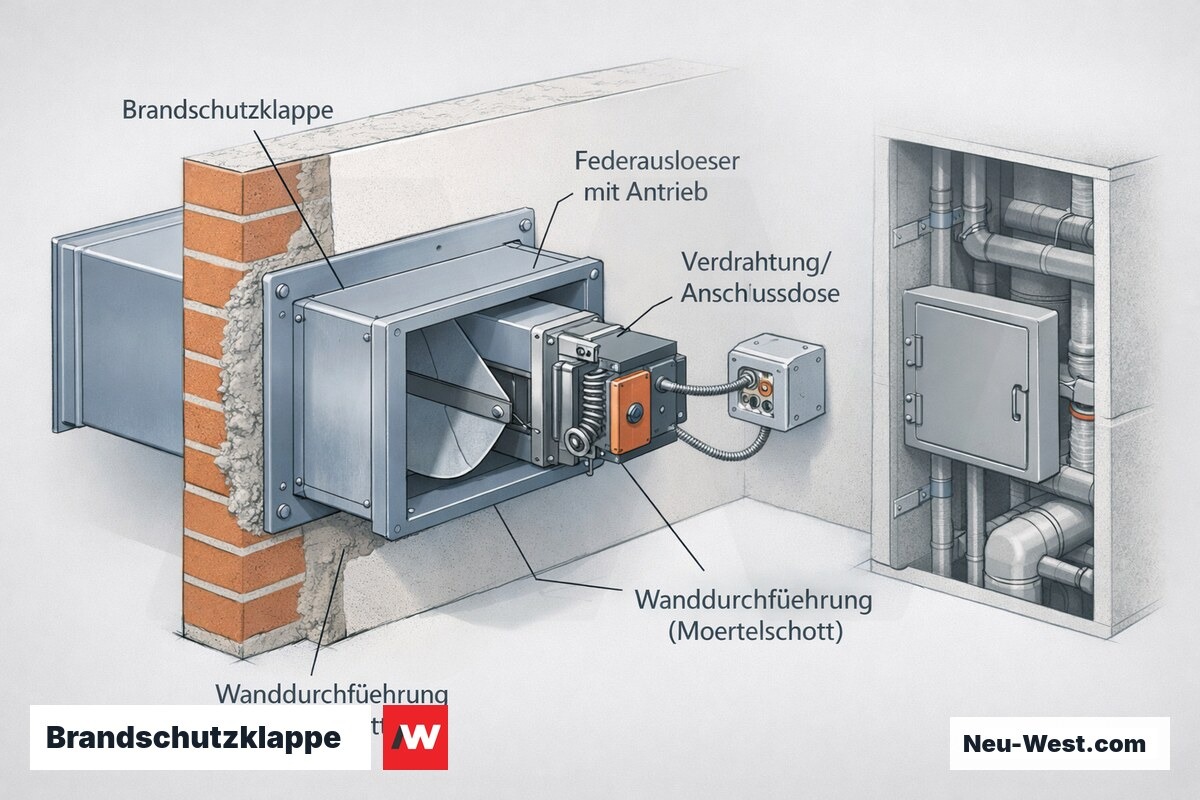

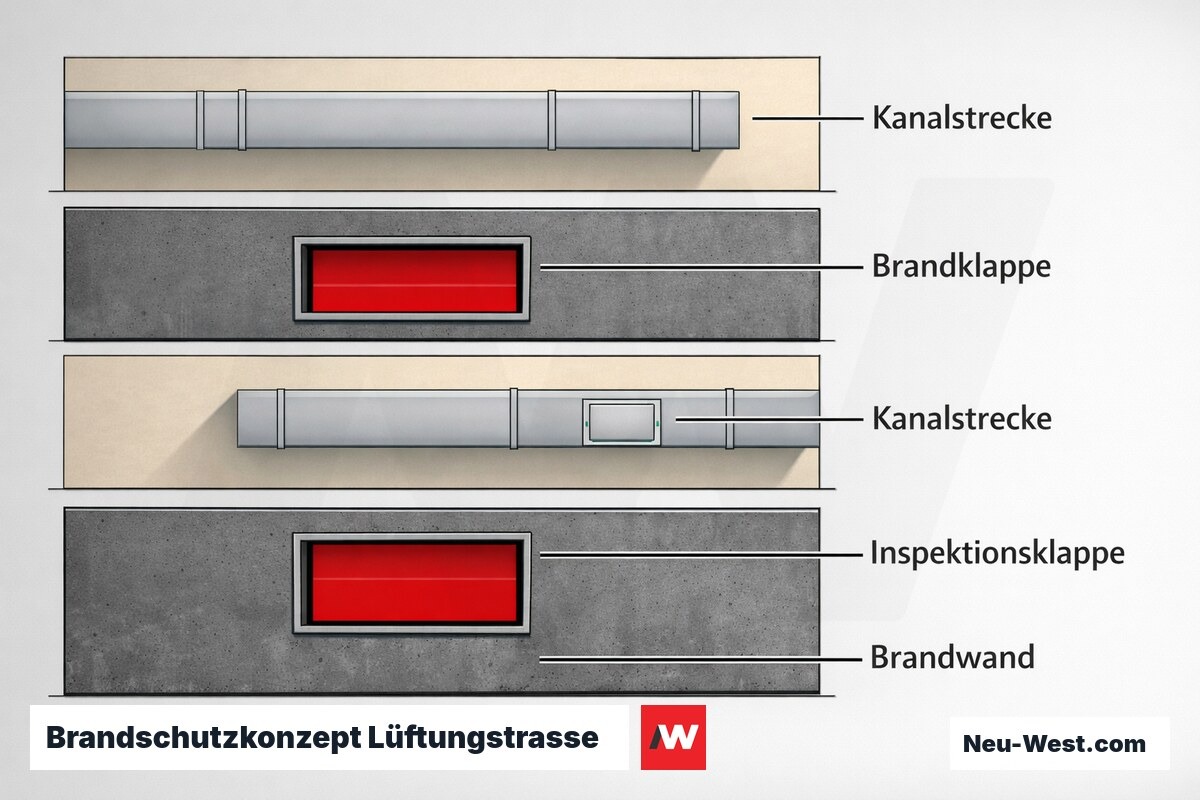

Brandschutzklappen nicht vergessen
An jeder F90-Trennbauteil-Durchführung ist eine zugelassene Brandschutzklappe (EI 60 oder EI 90) Pflicht — fehlende Klappen führen zur Versagung der Nutzungsfreigabe. Nachträglicher Einbau kostet das Zwei- bis Dreifache der geplanten Variante.
Körperschallentkopplung der Aufhängungen
Ohne Gummipuffer unter Rohrschellen leitet der Kanal Schwingungen des Ventilators direkt in die Tragkonstruktion. Ergebnis: Störgeräusche in angrenzenden Räumen, die sich nachträglich kaum eliminieren lassen.
VDI 6022: Reinigungszugänge richtig planen
VDI 6022 Blatt 1 schreibt vor, dass alle Kanalabschnitte für Reinigung und Inspektion zugänglich sein müssen. Revisionsöffnungen sind maximal alle 3 m sowie hinter jeder Brandschutzklappe, jedem Schalldämpfer und jedem Formstück mit Totraumbildung einzuplanen. Werden diese Zugänge in der Ausführungsplanung nicht vorgesehen, haftet der Planer bei späteren Hygienemängeln.
Im Bestand wird regelmäßig übersehen, dass Revisionsöffnungen auch durch die abgehängte Decke erreichbar sein müssen — eine Inspektionsklappe im Deckensystem mit ausreichender lichter Öffnung (nach VDI 6022 mindestens 200 × 200 mm) ist Teil der Innenausbauplanung. Hygienezeugnis und Wartungsprotokoll nach VDI 6022 sind bei öffentlich genutzten Gebäuden (Schulen, Krankenhäuser, Büros) in Deutschland baurechtlich gefordert.
Was kostet Lüftungskanäle verlegen?
Die Kosten variieren stark nach Kanalquerschnitt, Druckklasse, Erschwernis und Brandschutzanforderungen. Folgende Richtwerte gelten für Berlin inkl. Montage, ohne Planung und Dämmung:
| Leistung | Preis-Spanne (Richtwert) |
|---|---|
| Leistung | Richtwert |
| Spiralrundrohre DN 100–200, gerades Stück | 18–32 EUR/m |
| Spiralrundrohre DN 250–400 | 35–65 EUR/m |
| Rechteckkanal bis 400 × 200 mm | 28–50 EUR/m |
| Rechteckkanal 600 × 400 mm und größer | 55–110 EUR/m |
| Formstücke (Bögen, Abzweige, Reduzierungen) | 35–180 EUR/Stk. |
| Brandschutzklappe EI 60 inkl. Einbau | 280–650 EUR/Stk. |
| Brandschutzklappe EI 90 inkl. Einbau | 420–900 EUR/Stk. |
| Dämmung Mineralwolle 50 mm auf Rundrohr | 12–22 EUR/m |
| Dichtheitsprüfung inkl. Protokoll | 350–800 EUR/Abschnitt |
| Erschwernis Schachtmontage / Engstellen | +60–100 % auf Lohnanteil |
Richtwerte für Berlin/Brandenburg, projektabhängig — kostenloses Festpreis-Angebot anfragen.
Kostenstruktur: Die wahren Kostentreiber
Im typischen Kanalnetz entfallen 40–60 % der Materialkosten auf Formstücke — Bögen, Abzweige, Reduzierungen und Übergangsstücke — obwohl diese mengenmäßig weit weniger Laufmeter als Geraden ausmachen. Komplexe Winkelkombinationen (z.B. 45°-Bogen mit direkt anschließendem Abzweig) müssen individuell gefertigt werden und kosten pro Stück 80–250 EUR, ohne Montage.
Brandschutzklappen sind der zweite große Kostenhebel: Pro Klappe fallen neben dem Materialpreis noch 1,5–3 Stunden Montagezeit an — Verdrahtung, Funktionstest und Protokolleintrag inklusive. Erschwernis durch Schachtmontage, befahrbare Unterflurkanäle oder beengte Haustechnikzentralen verdoppelt typischerweise den Lohnkostenansatz pro Laufmeter und muss im Leistungsverzeichnis explizit ausgewiesen werden.
Projektphasen: Vom Auftrag zur Abnahme
- Ausführungsplanung und BIM-Koordination2–4 Wochen
- Ausschreibung und Vergabe2–4 Wochen
- Materialbeschaffung (Sonderteile bis 8 Wo. Lieferzeit)2–8 Wochen
- Unterkonstruktion und Abhängungen setzen1–2 Wochen
- Kanal- und Formteilmontage2–8 Wochen
- Dichtheitsprüfung und Nachbesserung2–5 Tage
- Dämmarbeiten1–3 Wochen
- Abnahme, Einregulierung und Dokumentation1–2 Wochen
Cross-Talk durch Lüftungskanäle

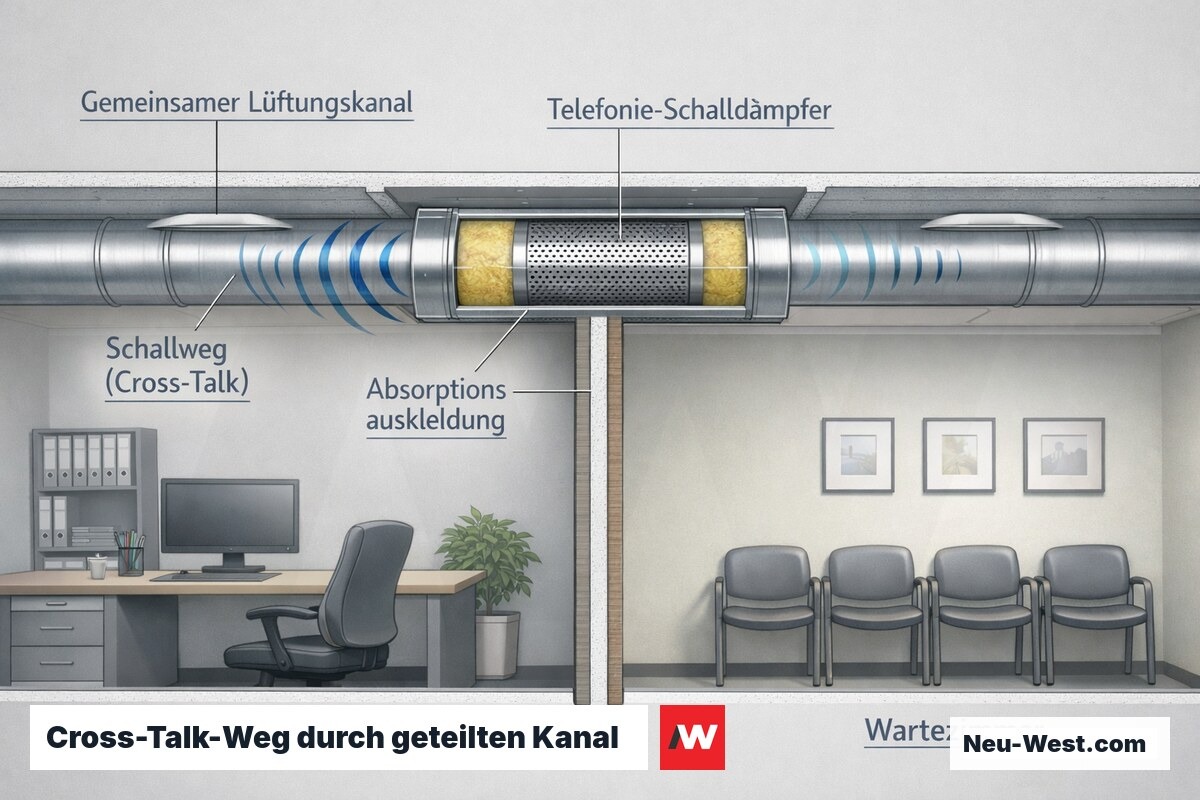

Cross-Talk bezeichnet die akustische Verbindung zweier Räume über einen gemeinsamen Lüftungskanal: Sprache oder Geräusche aus Raum A laufen durch den Kanal und sind in Raum B hörbar — besonders in Besprechungsräumen, Arztpraxen und Schlafzimmern ein Problem. Ursache ist fehlendes Einfügedämmmaß des Kanalabschnitts: Ein gerader, unausgekleideter Blechkanal erreicht kaum mehr als 3–5 dB Schalldämmung.
Normativ greift DIN 4109 (Schallschutz im Hochbau): Sie fordert für schützenswerte Räume ein Luftschall-Schutzmaß, das ohne Schalldämpfer im Kanalsystem selten erreichbar ist. Planungsregel: Kanäle verschiedener Nutzungszonen (Büro/Besprechung, Praxis/Wartezimmer) nie über denselben unvermittelten Kanalabschnitt verbinden — entweder getrenntes Netz führen oder Schalldämpfer mit ≥ 20 dB Einfügedämmmaß einplanen.
