Außenaufzug barrierefrei nachrüsten lassen — Berlin
Ein Außenaufzug erschließt Bestandsgebäude ohne Eingriff in die Innenstruktur — entscheidend bei verdichteten Grundrissen oder wenn ein Inneneinbau statisch oder denkmalpflegerisch ausscheidet. Technisch stehen zwei Systeme zur Wahl: der Plattformhublift nach EN 81-41 (max. 0,15 m/s, typisch bis 3 m Hub, Maschinenrichtlinie 2006/42/EG) und der vollwertige Personenaufzug nach EN 81-20/50 (unbegrenzte Hubhöhe, Aufzugsrichtlinie 2014/33/EU). Die Wahl hängt von Hubhöhe, Nutzungsfrequenz und behördlichen Anforderungen ab.
In Berlin greift zusätzlich § 50 BauO Bln, der bei Wohngebäuden mit mehr als zwei Geschossen Barrierefreiheit der Erschließung fordert. Außenaufzüge sind in der Regel nach § 60 BauO Bln genehmigungspflichtig; Abstandsflächen (§ 6 BauO Bln) und — bei Altbauten — Denkmalschutz nach DSchG Bln müssen vor Planungsbeginn geklärt werden, da nachträgliche Planungsänderungen erhebliche Mehrkosten erzeugen.
Was umfasst der Einbau eines barrierefreien Außenaufzugs?
- Voruntersuchung: Baugrundbeurteilung, statische Bewertung der Fassadenanschlusspunkte und Frosttiefenprüfung
- Genehmigungsplanung: Baugenehmigung nach § 60 BauO Bln, Abstandsflächennachweis, ggf. Abstimmung Denkmalschutzbehörde Berlin (UDKM)
- Fundamentherstellung: bewehrtes Streifenfundament auf mind. 80 cm Gründungstiefe (Berliner Frosttiefe)
- Montage Schacht und Antrieb: freitragende Stahlkonstruktion oder Schachtmauerwerk, CE-konformes Hebezeug mit Witterungsschutz
- Elektroanschluss und Steuerung: Notstromabsenkung, taktile und optische Bedienelemente nach DIN 18040-1
- ZÜS-Abnahme vor Inbetriebnahme und Übergabe Prüfbuch gemäß BetrSichV § 14
Bei der Fundamentplanung bestimmt die Berliner Frosttiefe von mindestens 80 cm die Gründungstiefe des Schachtbauwerks — ein Detail, das in Vorangeboten häufig unterschätzt wird und zu Mehrkosten nach Baubeginn führt. Bei beengten Grundstücken kann für den Schachtbaukörper eine notarielle Abstandsflächenübernahme durch den Nachbarn erforderlich werden, die frühzeitig in die Genehmigungsplanung einzubeziehen ist.

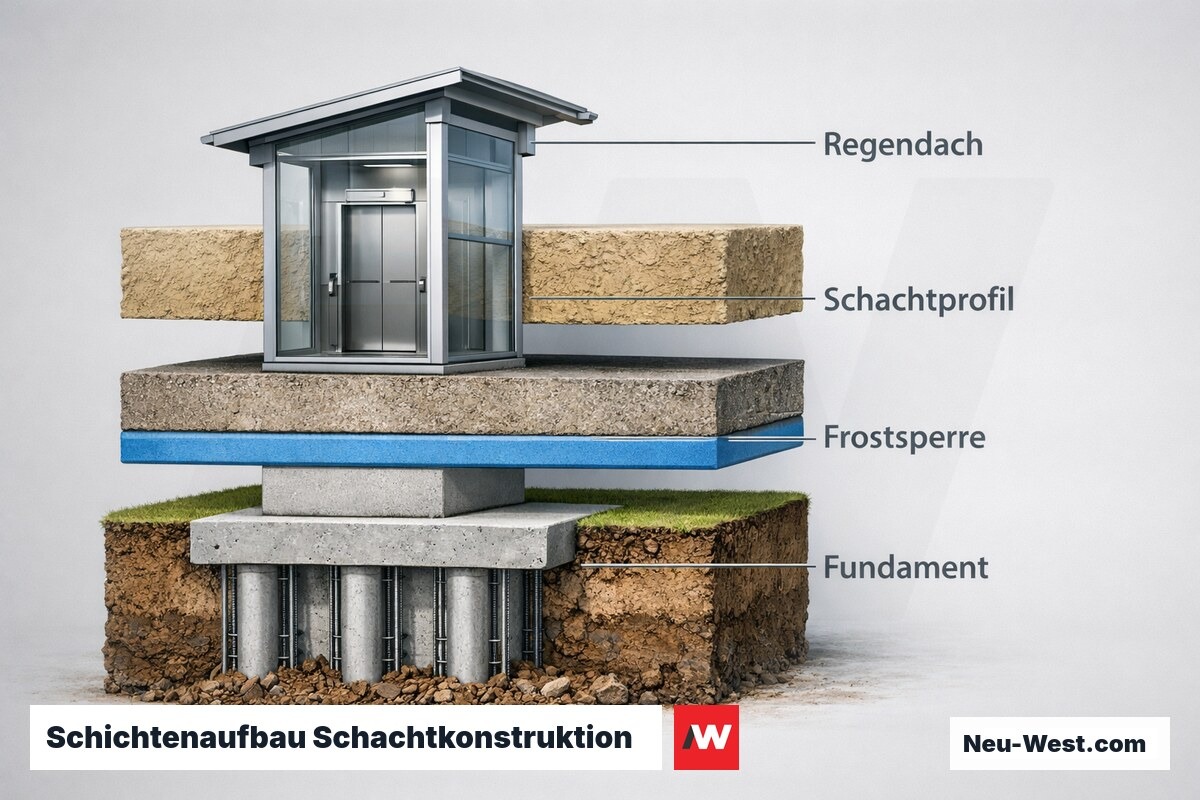

Fundament und Frosttiefe — was hält den Außenaufzug dauerhaft stabil?
In Berlin gilt eine Mindestfrosttiefe von 0,80 m — das Fundament eines freistehenden Außenaufzugs wird daher auf mindestens 1,0 m Tiefe gegründet, um Frosthebungen sicher auszuschließen.

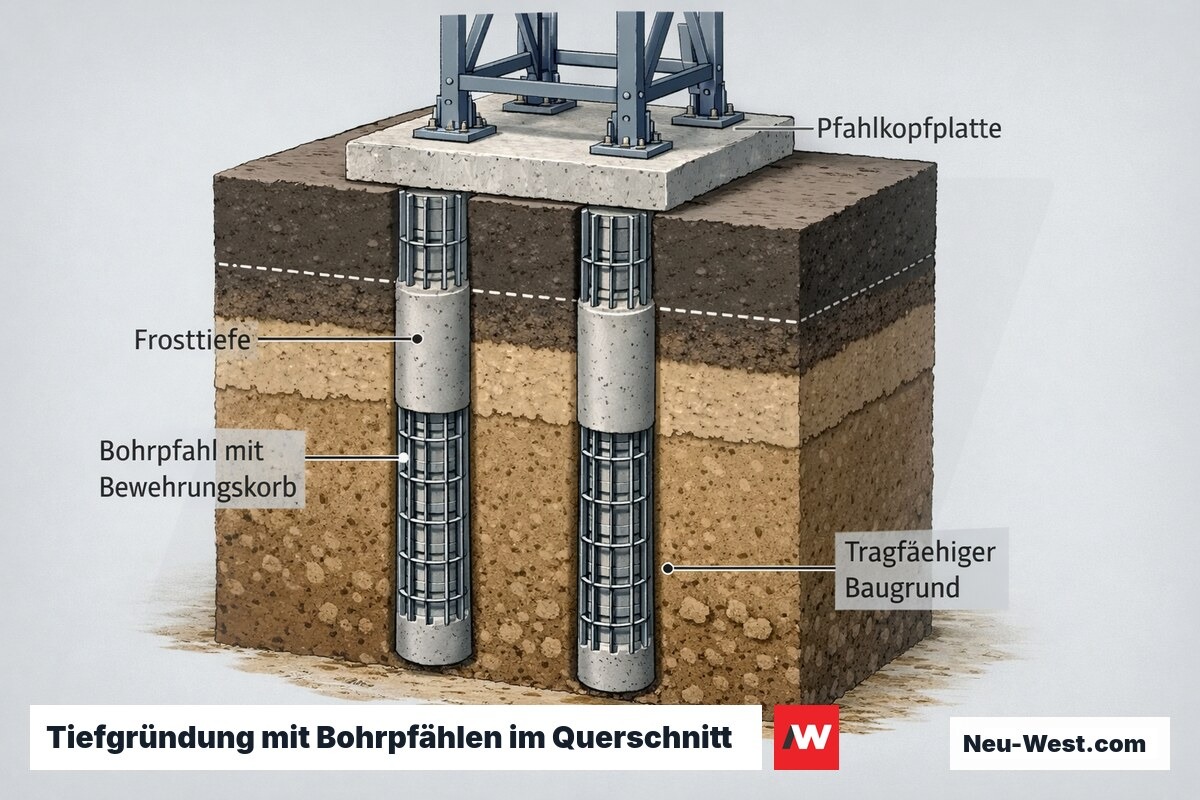

Bei bindigen Böden (Schluff, Ton) ist eine Tiefgründung mittels Bohrpfählen häufig wirtschaftlicher als eine breite Sohlplatte, weil das Setzungsverhalten unter dynamischer Aufzugslast besonders kritisch ist.
Der Tragfähigkeitsnachweis nach EC 7 (DIN EN 1997-1) ist Pflichtbestandteil der statischen Berechnung und wird von der Baubehörde im Genehmigungsverfahren geprüft.

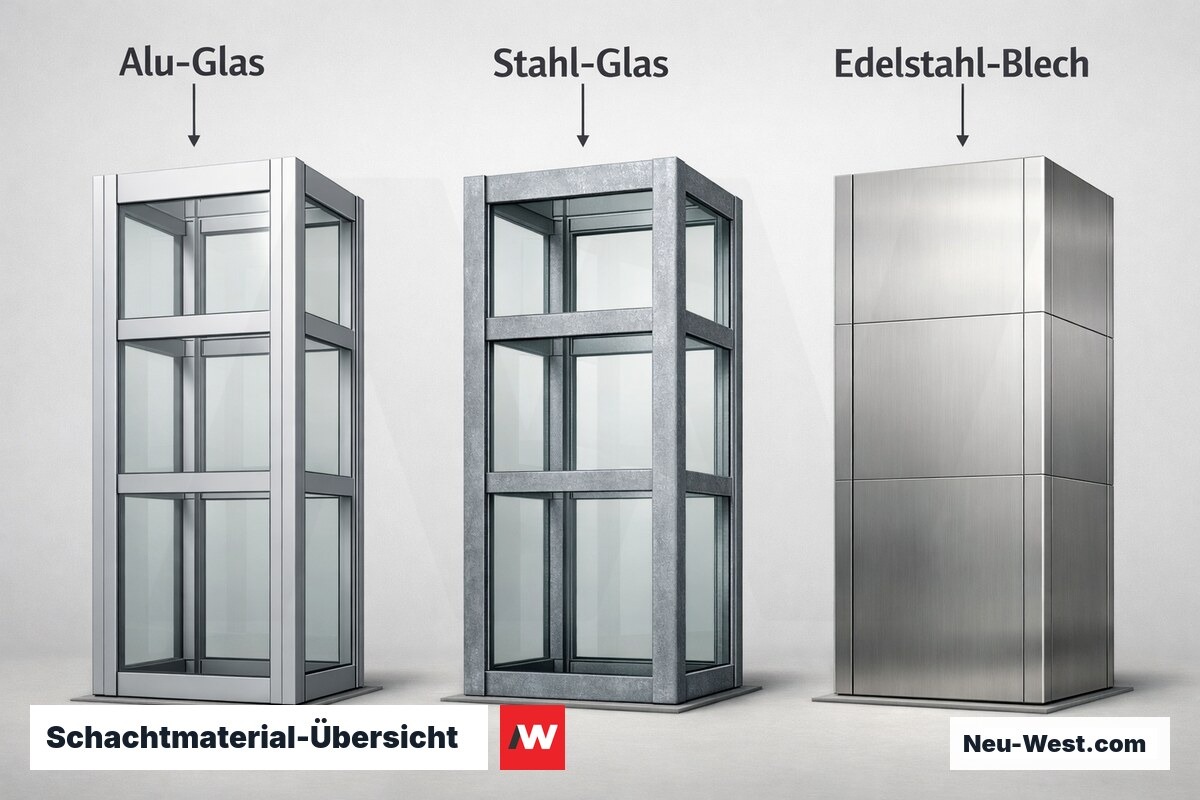

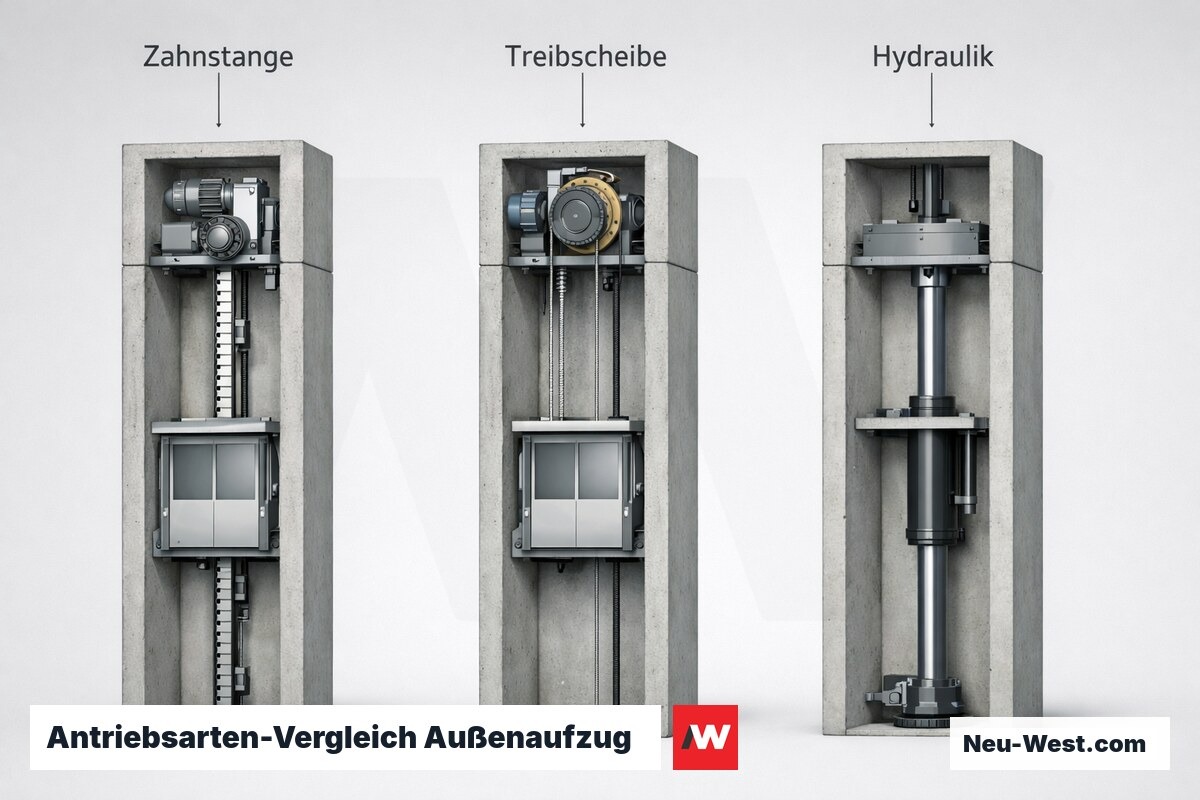

Bauformen des Außenaufzugs im Überblick
Freistehende Stahlrahmenkonstruktion
Eigene Gründung, unabhängig vom Gebäude; keine Lastübertragung auf die Fassade. Ideal bei WDVS-Fassaden oder unklarer Wandtragfähigkeit. Klare statische Verhältnisse, höherer Stahlbauanteil.
Fassadengebundener Anbauaufzug
Horizontale Lasten werden über Wandanker in die tragende Außenwand geleitet. Platzsparender, aber nur bei ausreichender Wandtragfähigkeit ohne WDVS möglich. Statischer Einzelnachweis für jeden Anker nach EN 1992-1-1 erforderlich.
Glas-Stahl-Panoramaaufzug
Vollverglaster Schacht aus thermisch getrennt profilierten Aluminium- oder Stahlprofilen mit VSG-Verglasung. Hohe Anforderungen an Windlastnachweis (EN 1991-1-4) und ggf. Brandschutzglas EI 30 an kritischen Positionen.
Hydraulik-Außenaufzug
Antrieb über unterflur verlegten Hydraulikzylinder; wartungsarm, aber temperaturempfindlich. Hydraulikflüssigkeit muss für Außentemperaturen bis -20 °C spezifiziert sein (Viskositätsklasse HLP-D nach DIN 51524).
Fassadenanker oder freistehend — wann ist eine eigene Tragkonstruktion Pflicht?
Ein fassadengebundener Außenaufzug überträgt horizontale Lasten (Wind nach EN 1991-1-4, Fahrschwingungen) über Wandanker in die tragende Gebäudehülle — die Verankerungstiefe ist nach EN 1992-1-1 für Beton oder Mauerwerk individuell nachzuweisen.
Bei Gebäuden mit WDVS (Wärmedämm-Verbundsystem) scheitert die fassadengebundene Lösung regelmäßig: Die Dämmschicht kann keine planmäßige Ankerkraft übertragen, weshalb eine fundamentgestützte Stahlstützkonstruktion Pflicht wird.
Der Mindestabstand zwischen Aufzugsschacht und Fassadenoberfläche beträgt typischerweise rund 50 mm — Wartungszugang, Dehnfuge und Abdichtungsdetail müssen bereits in der Entwurfsphase berücksichtigt werden.
Kostenschätzung: Außenaufzug nach Haltestellen
Richtwert für hydraulischen oder elektrischen Außen-Personenaufzug (inkl. Gründung, Schacht, Montage, Elektroinstallation, Baugenehmigung). KfW-Förderung 455-B: bis zu 6.250 EUR Zuschuss je WE anrechenbar (12,5 % der förderfähigen Kosten, Bemessungsgrundlage max. 50.000 EUR je WE).
Unverbindlicher Richtwert – der genaue Preis hängt von Untergrund, Aufwand und Ausführung ab.
Freistehend vs. fassadengebunden — Entscheidungsmatrix
| Kriterium | Freistehende Konstruktion | Fassadengebundene Konstruktion |
|---|---|---|
| Gründung | Eigene Sohlplatte / Pfahlgründung erforderlich | Nur Fundamentblock, keine Eigengründung |
| WDVS-Fassade | Problemlos möglich | Nicht möglich ohne Rückverankerung in Tragwand |
| Statischer Aufwand | Selbstständiges System, klare Lastabtragung | Wandanker-Einzelnachweis nach EN 1992-1-1 |
| Grundflächenbedarf | Höher (ca. +0,5–1,0 m² Fundament) | Geringer |
| Baudenkmal-Verträglichkeit | Reversibel, von Denkmalbehörden bevorzugt | Eingriff in Bausubstanz, kritischer bewertet |
| Mehrkosten gegenüber Basis | + 8–15 % (Mehrstahlbau + Gründung) | Basisvariante |
Baugenehmigung in Berlin — Abstandsflächen, Denkmalschutz und häufige Einwände
Der Außenaufzug unterliegt in Berlin der vollständigen Baugenehmigungspflicht nach § 59 BauO Bln; eine Genehmigungsfreistellung entfällt, weil die Anlage als eigenständige bauliche Anlage gilt und die Abstandsflächen nach § 6 BauO Bln neu berechnet werden müssen.

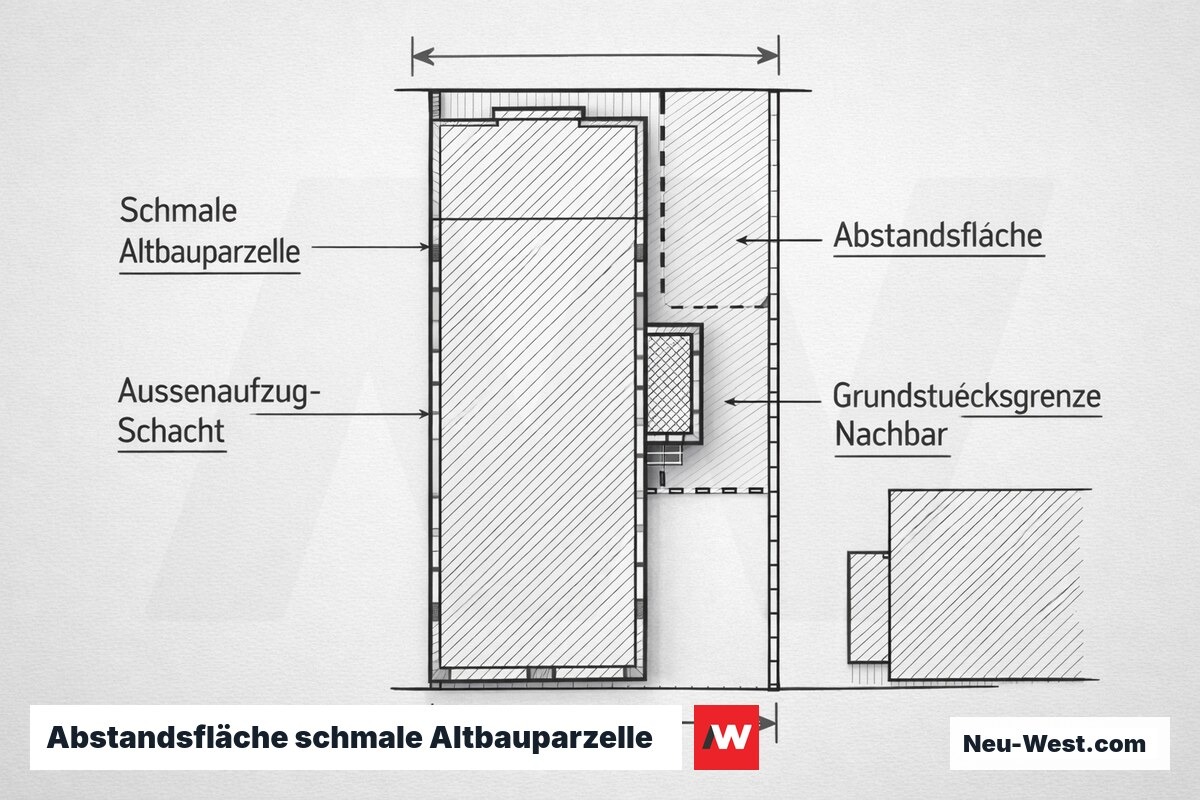

Häufigster Einwand der Baubehörde bei schmalen Altbauparzellen (Breite unter 10 m): Der Schacht hält die Mindestabstandsfläche zum Nachbargrundstück nicht ein — erforderlich ist dann eine Befreiung nach § 67 BauO Bln oder eine privatrechtliche Vereinbarung mit dem Nachbarn.
Bei Einzeldenkmalen oder in Denkmalschutzgebieten ist das Landesdenkmalamt Berlin zu beteiligen; reversible Montagekonzepte ohne Eingriff in historisches Mauerwerk und eine zurückhaltende Materialwahl erhöhen die Genehmigungschancen erheblich.

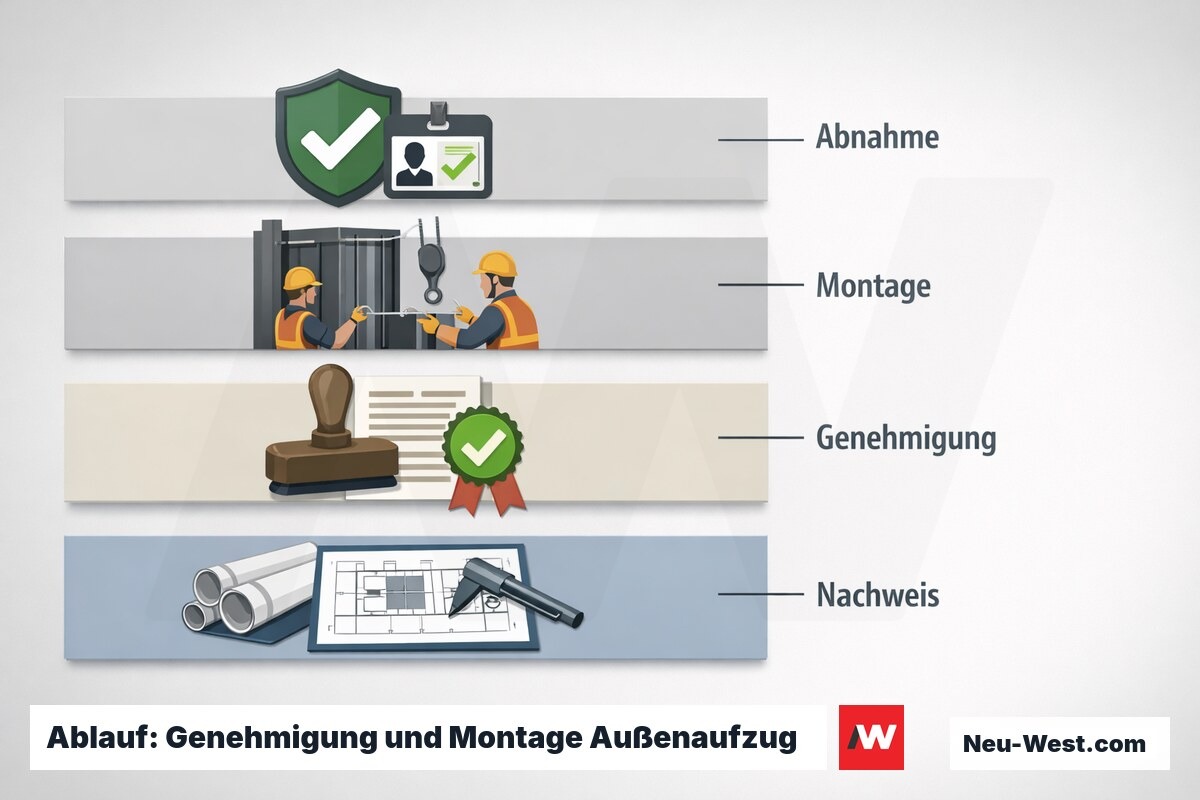

Ablauf: Außenaufzug barrierefrei nachrüsten
Bestandsaufnahme und Machbarkeitscheck
Gebäudestatik, Fassadenaufbau (WDVS?), Grundstücksgrenzen und Leitungskataster werden geprüft; Bodengutachten bei unbekanntem Baugrund empfohlen.
Entwurf und statische Vordimensionierung
Aufzugstyp, Schachtmaße (min. 1.100 × 1.400 mm nach EN 81-41), Gründungskonzept und Zugangssituation werden festgelegt; Lageplan und Schnittzeichnung für den Bauantrag.
Baugenehmigung beantragen
Einreichung beim Berliner Bauamt mit statischem Vorprüfungsnachweis, Abstandsflächenberechnung, ggf. denkmalrechtlichem Vorbescheid. Typische Bearbeitungszeit: 8–16 Wochen.
Gründung und Schachtmontage
Aushub, Bewehrung und Betonage der Sohlplatte; nach Abbindezeit (≥ 28 Tage) Aufstellung des Stahlrahmens, Schachtverkleidung und Führungsschienen.
Aufzugseinbau und Elektroinstallation
Antriebseinheit, Kabine, Türen und Steuerung werden montiert; Notrufsystem nach EN 81-28, Schachtheizung und FI-Schutzschalter werden installiert.
ZÜS-Abnahme und Inbetriebnahme
Die Zugelassene Überwachungsstelle (TÜV/DEKRA) nimmt die Anlage nach BetrSichV ab; Übergabe von Betriebsanleitung, Prüfbuch und Gefährdungsbeurteilung an den Betreiber.
Winterbetrieb — Schachtheizung richtig dimensionieren
Bei Berliner Tiefsttemperaturen (Auslegungstemperatur nach DIN EN 12831-1: −14 °C) können ungeheizte Außenschächte durch Vereisung von Führungsschienen, Türverriegelungen und Hydraulikleitungen ausfallen.
Die Schachtheizung wird auf Basis der Wärmeverlustberechnung für die Schachthülle dimensioniert; Richtwert bei einwandiger Verglasung: 20–35 W/m² Schachtwandfläche, bei gedämmter opaker Hülle (U ≤ 0,3 W/(m²K)) oft 8–12 W/m².
Frostschutzschalter (Einschaltpunkt ≤ +5 °C) und eine Rohrbegleitheizung an hydraulischen Leitungen sind nach den Herstellervorgaben Pflicht, wenn der Aufzug für den Dauerbetrieb im Freien ausgelegt ist.
Aufzugstyp-Finder: Plattformlift, Hublift oder Personenaufzug?
Welches Anforderungsprofil trifft auf Ihr Vorhaben zu?

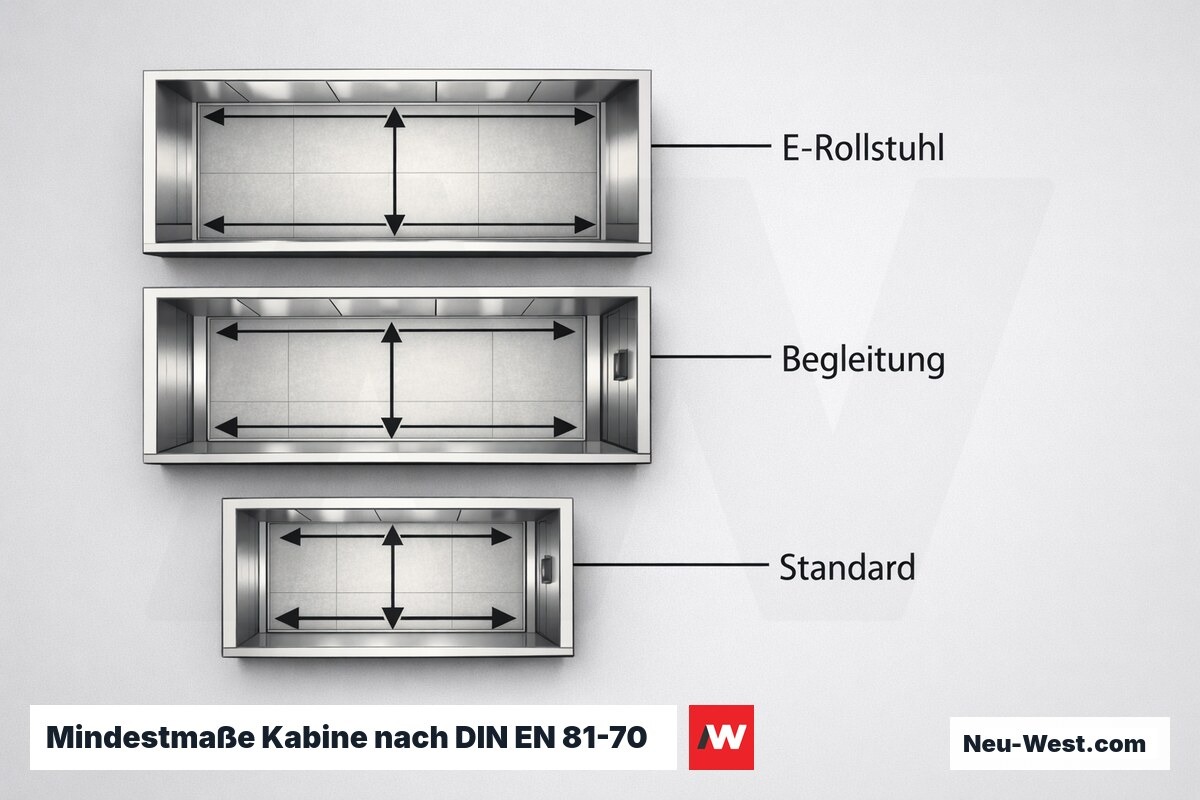

Technische Kennwerte Außenaufzug (Orientierungswerte nach EN 81-41 / EN 81-70)
| Min. Kabinengrundfläche (Rollstuhl) | 1.100 × 1.400 mm (EN 81-41) |
|---|---|
| Türbreite (lichtes Maß, barrierefrei) | ≥ 900 mm (DIN 18040-2) |
| Wartebereich vor Schachttür (min.) | 1.500 mm Tiefe (DIN 18040-1 / -2) |
| Nenntragfähigkeit (typ. Wohngebäude) | 400–630 kg |
| Max. Förderhöhe (EN 81-41) | ≤ 3 Haltestellen / ≤ 12 m |
| Niveauausgleich-Toleranz (EN 81-70 Kl. 2) | ± 10 mm |
| Nenngeschwindigkeit | 0,15–0,30 m/s |
| Schachtheizung Richtwert (einwandige Verglasung) | 20–35 W/m² Schachtwandfläche |
| Schall-Emissionswert (typ. Betrieb) | ≤ 65 dB(A) (VDI 4707-1) |
| ZÜS-Prüfintervall (BetrSichV § 15) | alle 2 Jahre |
Planungsfehler, die Barrierefreiheit trotz Aufzug verhindern
Der häufigste Fehler: Der Aufzug erfüllt EN 81-70, aber der Zugangsweg ist nicht durchgängig barrierefrei ausgeführt — fehlende Gehwegabsenkung, Rampengefälle über 6 % oder ein Wartebereich vor der Schachttür unter 1.500 mm Tiefe unterbrechen die barrierefreie Kette.

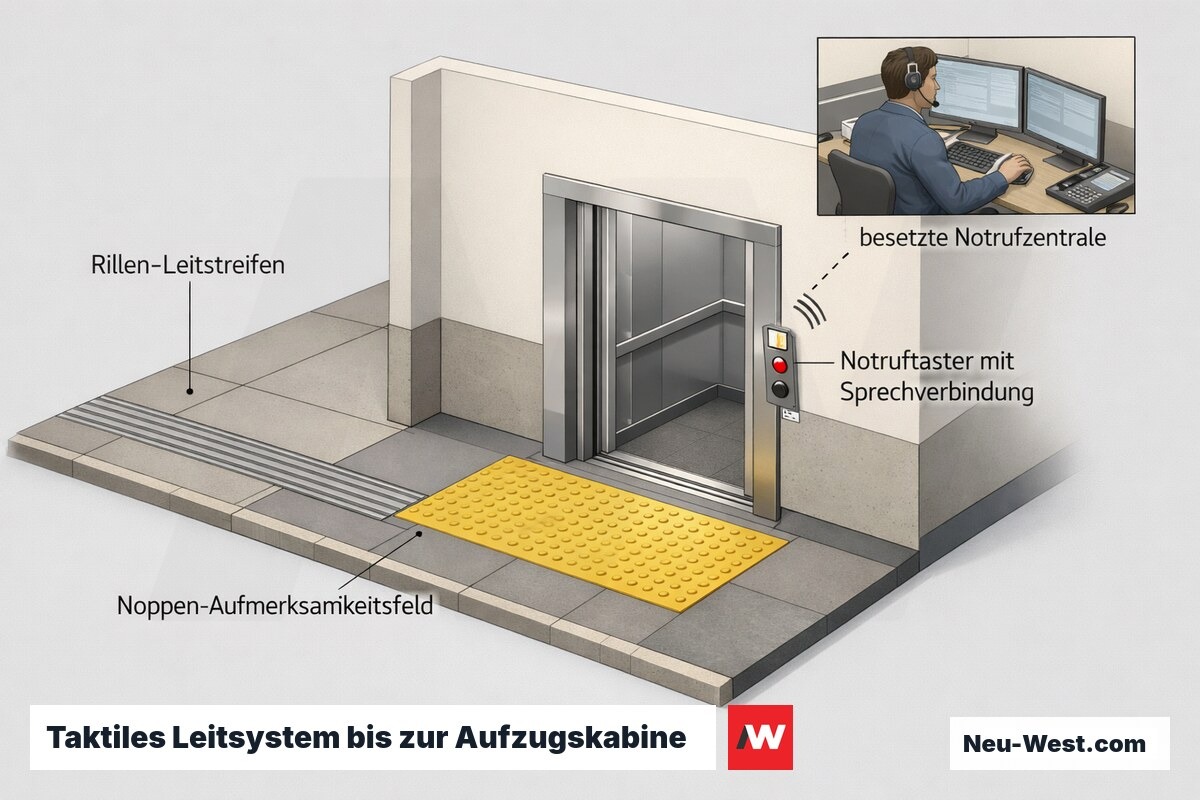

Ebenfalls unterschätzt: die taktile Bodenführung vom öffentlichen Gehweg bis zur Aufzugskabine nach DIN 32984. Fehlt sie, ist die Anlage für blinde und sehbehinderte Nutzer faktisch nicht nutzbar.
Ein weiterer Planungsmangel ist die fehlende Notrufanlage nach EN 81-28, die eine permanente Verbindung zu einer besetzten Stelle sicherstellen muss — dieser Mangel wird in der Praxis oft erst bei der ZÜS-Abnahme festgestellt.
WDVS-Falle bei Wandankern
Anker für einen fassadengebundenen Außenaufzug dürfen nicht in die Dämmschicht eines WDVS gesetzt werden. Die Ankerkraft muss zwingend in die dahinterliegende tragende Wandkonstruktion geleitet werden — der Statiker muss dies im Ausführungsplan explizit nachweisen.
Förderantrag vor Auftragsvergabe stellen
KfW 455-B und IBB-Wohnraumförderung müssen zwingend vor Baubeginn beantragt werden. 'Baubeginn' gilt bereits mit Abschluss des Werkvertrags — nicht erst mit dem ersten Spatenstich. Wer den Auftrag erteilt, bevor der Förderbescheid vorliegt, verliert den Anspruch.
Prüfbuch zugänglich aufbewahren
Das Prüfbuch (ZÜS-Prüfungen, Mängel und Mängelbeseitigungen) muss am Aufzug oder in der Hausverwaltung jederzeit zugänglich sein. Fehlt es bei einer Nachschau, droht eine Betriebsuntersagung durch die zuständige Aufsichtsbehörde.
Brandschutz — wann braucht der Außenschacht F 30?
Liegt der Außenaufzugsschacht unmittelbar vor Fensteröffnungen oder einer Brandwand, muss er nach § 36 BauO Bln eine feuerhemmende Umhüllung (F 30 / REI 30) erhalten, um eine Brandübertragung über den Schacht zu verhindern.
Bei vollverglastem Schacht ist F 30 mit Floatglas nicht erreichbar — hier kommen Brandschutzverglasungen der Klasse EI 30 (z. B. Borosilikat-Sonderkonstruktionen) oder vorgelagerte Brandschutzpaneele zum Einsatz.
Grenzt der Schacht an eine notwendige Treppe oder einen notwendigen Flur, müssen die Schachttüren als T 30 (Feuerschutztüren nach DIN EN 16034) ausgeführt werden; eine reine Glastür ohne Feuerschutzklassifizierung ist in diesem Fall bauordnungsrechtlich unzulässig.
Typischer Projektzeitplan (genehmigungspflichtiger Außenaufzug Berlin)
- Bestandsaufnahme, Bodengutachten, Machbarkeitsstudie2–3 Wochen
- Entwurf, Statik-Vordimensionierung, Bauantragsunterlagen3–5 Wochen
- Baugenehmigungsverfahren Berliner Bauamt8–16 Wochen
- Gründung (Aushub, Bewehrung, Beton, Abbinden ≥ 28 Tage)3–4 Wochen
- Schachtmontage, Führungsschienen, Verkleidung2–3 Wochen
- Aufzugseinbau, Elektro, Heizung, Notruf1–2 Wochen
- ZÜS-Abnahme, Mängelbeseitigung, Inbetriebnahme1–2 Wochen
Förderung: KfW 455-B und Berliner Wohnraumförderprogramme kombinieren
Die KfW 455-B (Altersgerecht Umbauen — Barrierereduzierung) gewährt bis zu 6.250 EUR Zuschuss je Wohneinheit; förderfähige Kosten sind auf 12.500 EUR je Wohneinheit begrenzt (Stand: Programmbedingungen 2025).
Berliner Eigentümer können zusätzlich eine Förderung der IBB (Investitionsbank Berlin) im Rahmen des Berliner Wohnraumförderungsprogramms beantragen — entscheidend ist die Antragstellung vor Auftragsvergabe, da nachträgliche Anträge generell ausgeschlossen sind.

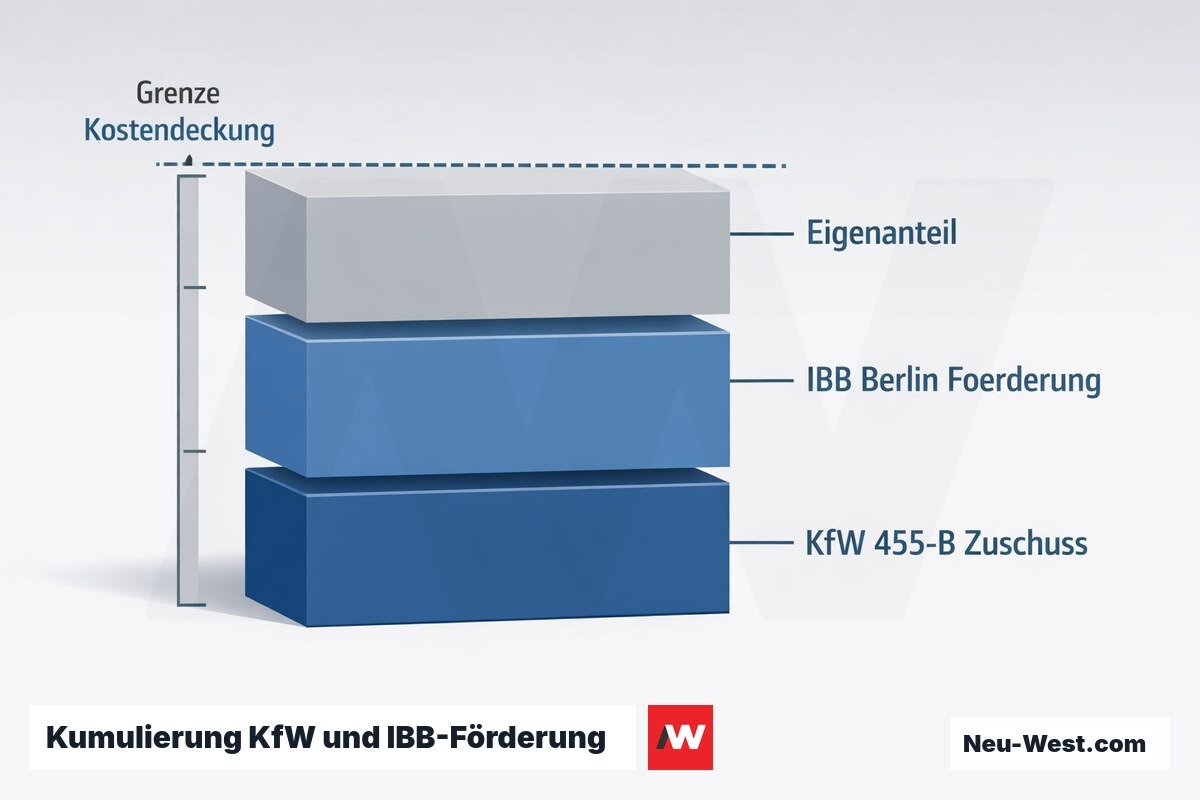

Eine Kumulierung beider Fördertöpfe ist zulässig, solange die Gesamtförderhöhe die förderfähigen Nettokosten nicht übersteigt; das Kumulierungsverbot greift erst bei vollständiger Kostendeckung durch öffentliche Mittel.
Was kostet Außenaufzug barrierefrei einbauen?
Kostenorientierung für Berlin (Preisbasis 2025, netto zzgl. MwSt.). Endpreis abhängig von Bauform, Gründungsaufwand, Schachthöhe und Brandschutzanforderungen.
| Leistung | Preis-Spanne (Richtwert) |
|---|---|
| Bodengutachten (Kleinaufschluss) | 1.500–3.500 EUR pauschal |
| Statik und Planung (inkl. Genehmigungsunterlagen) | 3.500–8.000 EUR pauschal |
| Gründung (Sohlplatte oder Bohrpfähle) | 4.000–12.000 EUR pauschal |
| Stahlbau Schacht und Tragkonstruktion | 12.000–28.000 EUR pauschal |
| Aufzugsanlage (Antrieb, Kabine, Steuerung) | 25.000–55.000 EUR pauschal |
| Schachtheizung und Elektroinstallation | 2.500–6.000 EUR pauschal |
| Brandschutzmaßnahmen (falls F 30 / EI 30 erforderlich) | 3.000–9.000 EUR pauschal |
| ZÜS-Abnahme und Erstprüfung | 800–1.500 EUR pauschal |
| Gesamtkosten freistehend, 2–3 Haltestellen | 55.000–125.000 EUR pauschal |
| Abzgl. KfW 455-B (max. je Wohneinheit) | bis −6.250 EUR Zuschuss |
| Netto-Investition nach Förderung (Richtwert) | 50.000–118.000 EUR |
Richtwerte für Berlin/Brandenburg, projektabhängig — kostenloses Festpreis-Angebot anfragen.

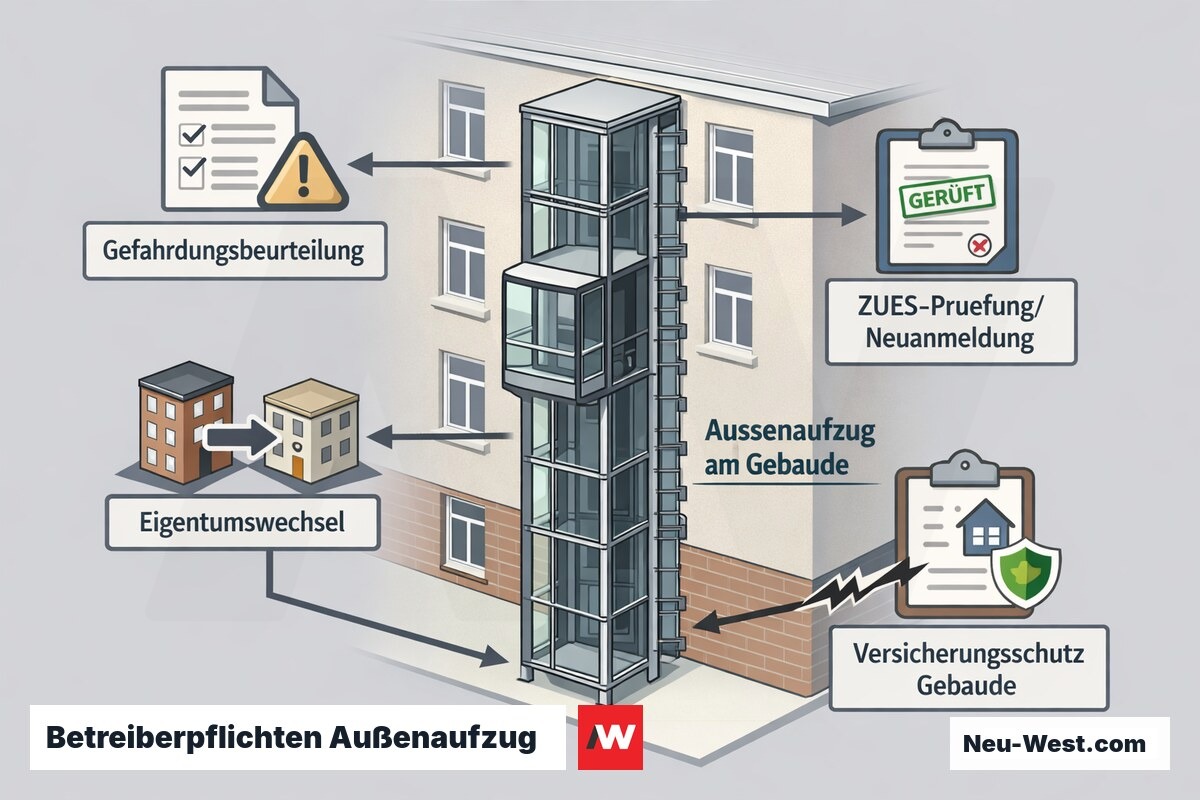

Prüfpflichten nach BetrSichV — Betreiberverantwortung für den Außenaufzug
Der Außenaufzug unterliegt als überwachungsbedürftige Anlage nach § 15 BetrSichV der wiederkehrenden Prüfung durch eine Zugelassene Überwachungsstelle (ZÜS, z. B. TÜV, DEKRA) im 2-Jahres-Rhythmus; die Abnahmeprüfung vor Inbetriebnahme ist zwingend.
Der Betreiber — Eigentümer oder WEG-Verwaltung — ist nach § 3 BetrSichV verpflichtet, eine Gefährdungsbeurteilung für den Aufzugsbetrieb zu erstellen und aktuell zu halten.
Typischer Fallstrick: Wird der Aufzug nach Eigentümerwechsel oder Modernisierung ohne Neuanmeldung bei der ZÜS weiterbetrieben, erlischt der Versicherungsschutz des Gebäudes für aufzugsbezogene Schäden.
Wichtige Begriffe rund um Außenaufzug barrierefrei einbauen
EN 81-41
EN 81-70
ZÜS (Zugelassene Überwachungsstelle)
BetrSichV
WDVS
EI 30 / F 30
KfW 455-B
Ein Außenaufzug ist kein Standardprodukt vom Regal — jedes Projekt erfordert eine individuelle Statik, eine eigene Gründung und oft ein denkmalrechtliches Vorklärungsgespräch. Wer diese Besonderheiten in der Entwurfsphase unterschätzt, zahlt sie spätestens in der Ausführung.
Hinweis aus der Praxis: Fachplaner Aufzugsanlagen
