Ob einfacher Schaltertausch, Wechsel- oder Kreuzschaltung, Dimmereinsatz oder KNX-Taster: Jeder Eingriff in Schaltstromkreise unterliegt den Anforderungen der DIN VDE 0100-Reihe und erfordert Sachkunde bei Anschluss, Aderquerschnitt und IP-Schutzklasse.
Besonders im Altbau — oft ohne Schutzleiter und mit nur zwei Adern zur Schalterdose — entscheidet die Bestandsaufnahme vor Ort, ob ein reiner Tausch möglich ist oder eine Leitungsergänzung nötig wird. Präzise Ausführung schützt vor typischen Fehlern: Schaltbild-Verwechslung bei Wechselschaltungen, zu kurze Leitungsenden in der Dose oder falscher IP-Grad im Feuchtraum.
Was umfasst Lichtschalter installieren & wechseln?
- Bestandsaufnahme Schaltstromkreis: Schaltungstyp (Einzel-, Wechsel-, Kreuz-, Serienschaltung), Aderanzahl, PE-Verfügbarkeit und Dosentyp
- Spannungsfreischalten, Freimessen und gesichertes Arbeiten nach den Fünf Sicherheitsregeln (DGUV Vorschrift 3)
- Demontage des Altgeräts, Prüfung der UP-Dose auf Einbautiefe (Standardmaß 47 mm), Wandbaustoff und Befestigungszustand

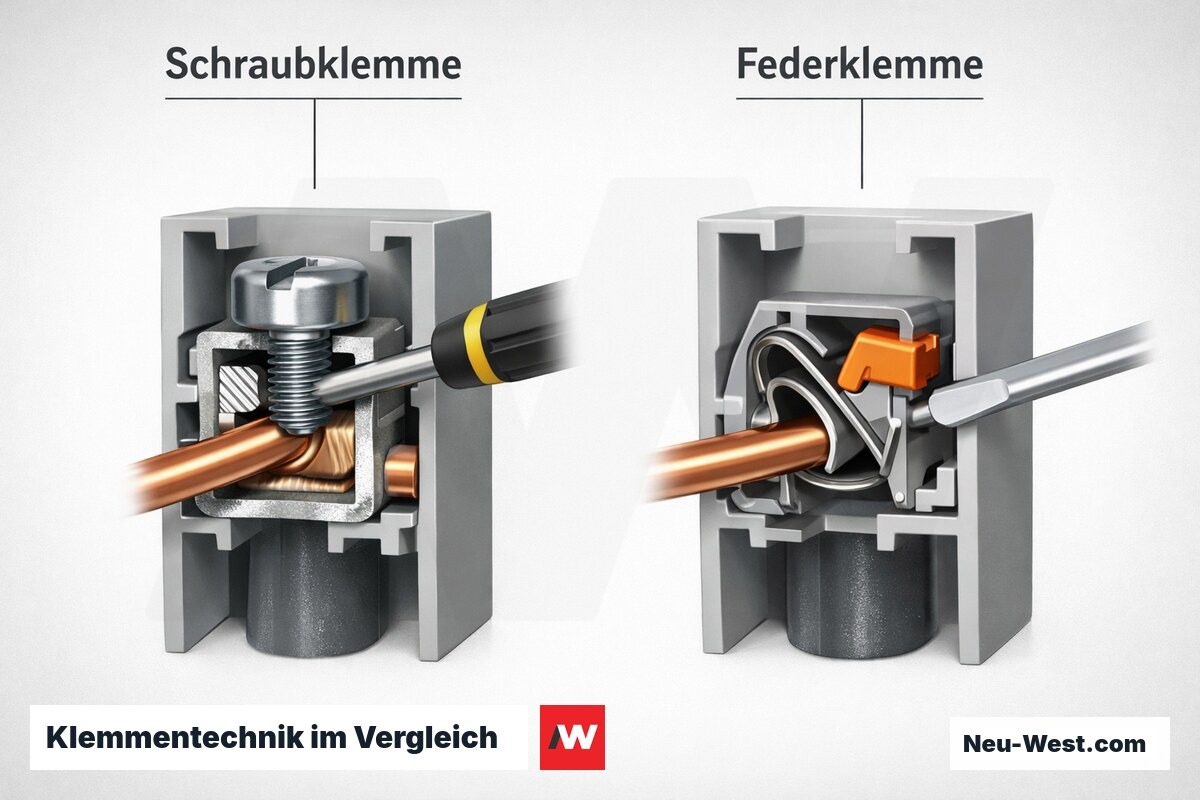

- Anschluss des neuen Schalters oder Tasters: korrekte Klemmentechnik (Feder- oder Schraubklemme), Abisolierlänge und Aderordnung nach Schaltbild
- Funktionsprüfung aller Schaltpunkte (bei Wechsel- und Kreuzschaltung jede Betätigungsstelle einzeln), Dichtigkeitskontrolle bei IP44-Geräten im Feuchtraum
- Dokumentation der Änderung im Bestandsprotokoll der Gebäudeanlage
Sonderfälle — WDVS-kompatible Tiefbaudosen (60–65 mm Einbautiefe), Hohlwanddosen im Trockenbau oder Nachrüstung eines fehlenden Schutzleiters — werden nach Befund bewertet und auf Wunsch direkt umgesetzt.

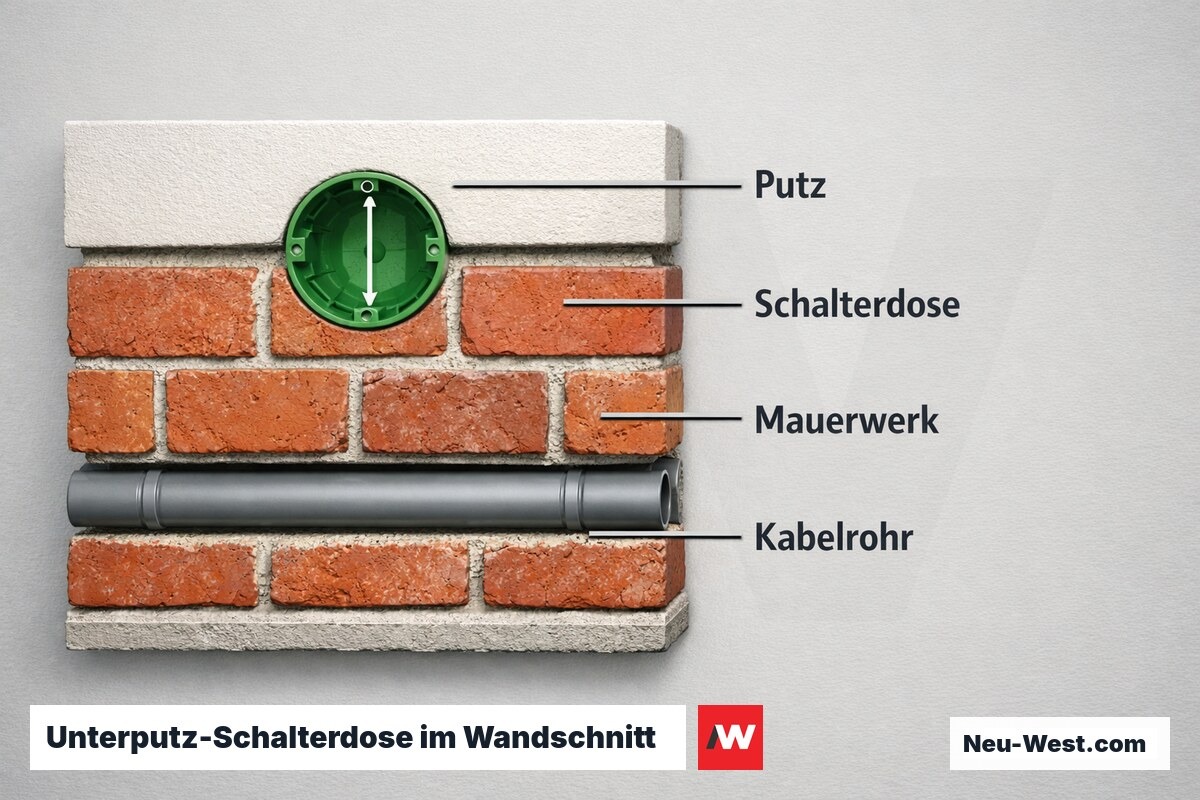

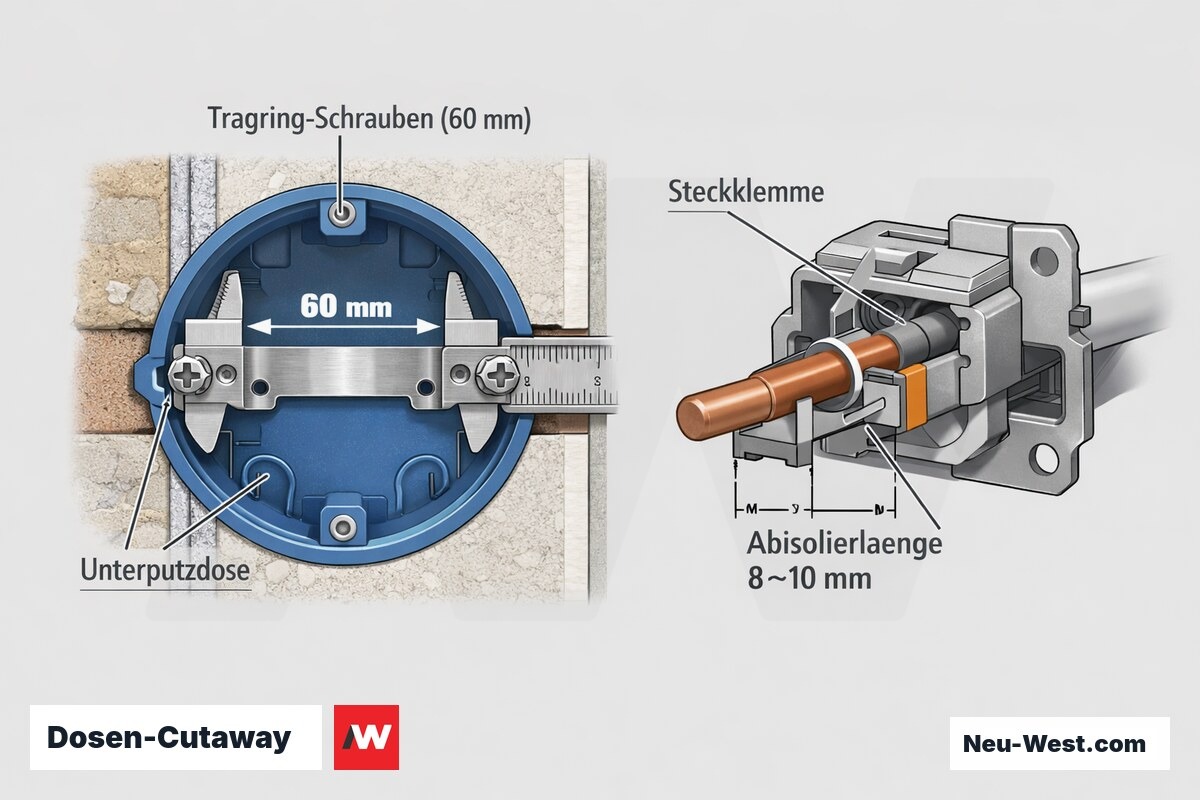

Dosentiefe und Schraubenmaß: Was die Norm festlegt
Unterputzdosen nach DIN 49073 haben eine Nennanschlusstiefe von 42 mm — ältere Exemplare aus den 1960er- bis 1980er-Jahren wurden teils mit nur 40 mm Tiefe eingebaut. Moderne Schaltereinsätze mit größerem Kabelvolumen und Steckklemmen benötigen jedoch häufig 45 mm, was entweder eine tiefere Dose oder sorgfältiges Kabelmanagement beim Ausbau erfordert.
Der Befestigungsabstand der Tragring-Schrauben beträgt im deutschen Industrie-Standard 60 mm Lochabstand (Gewinde M3,5). Dieses Maß ist herstellerübergreifend gültig, sodass Tragringe verschiedener Hersteller in dieselbe Dose passen — was jedoch nicht bedeutet, dass Einsatz und Rahmen verschiedener Hersteller kombinierbar wären.
Kabelquerschnitte bis 2,5 mm² (NYM-J) lassen sich in Steckklemmen heutiger Einsätze einführen; die geforderte Abisolierlänge liegt bei 8–10 mm. Zu viel Isolationsabzug erhöht das Risiko eines Kurzschlusses zur Dose; zu wenig führt zu unzureichendem Klemmkontakt und lokaler Erwärmung.
Herstellerwechsel am Schalter: Kompatibilitätsfallen in der Praxis
Schalterprogramme wie Busch-Jaeger axcent, Gira System 55 oder Merten M-Smart sind jeweils in sich konsistent: Einsätze, Träger und Rahmen desselben Systems passen zusammen. Eine Kreuzkompatibilität zwischen Herstellern existiert jedoch nicht — Rahmenbreiten (je nach Hersteller 68–71 mm), Rastgeometrie und Clipmechanik sind proprietär.
Besonders tückisch: Auch innerhalb eines Herstellers können Generationswechsel zur Inkompatibilität führen. Busch-Jaeger stellte die Linie 'future linear' auf 'Busch-axcent' um; wer nur einen defekten Schalter in einem Raum tauschen will, kann gezwungen sein, alle Einsätze des Raums gleichzeitig zu wechseln, da der alte Rahmen den neuen Einsatz nicht mehr hält.
Für Projekte mit gemischten Produktgenerationen empfiehlt sich vor dem Kauf eine Typenprüfung anhand des Hersteller-Kompatibilitätsdokuments. Im Zweifel liefert der Hersteller-Support gegen Nennung der Artikelnummer auf dem alten Einsatz eine verbindliche Auskunft — und spart teure Retouren.
Kostenkalkulator: Lichtschalter wechseln lassen
Basis: Unterputz-Komfort-Serie (z. B. Busch-Jaeger Reflex SI, Gira Standard 55), Standardtausch (Dose vorhanden, Schaltdraht L/N/PE liegt an). Neuverdrahtung oder Dosennachrüstung in Vollwand: Aufschlag ca. 45–90 EUR/Stelle. Netto-Richtwerte Region Berlin.
Unverbindlicher Richtwert – der genaue Preis hängt von Untergrund, Aufwand und Ausführung ab.

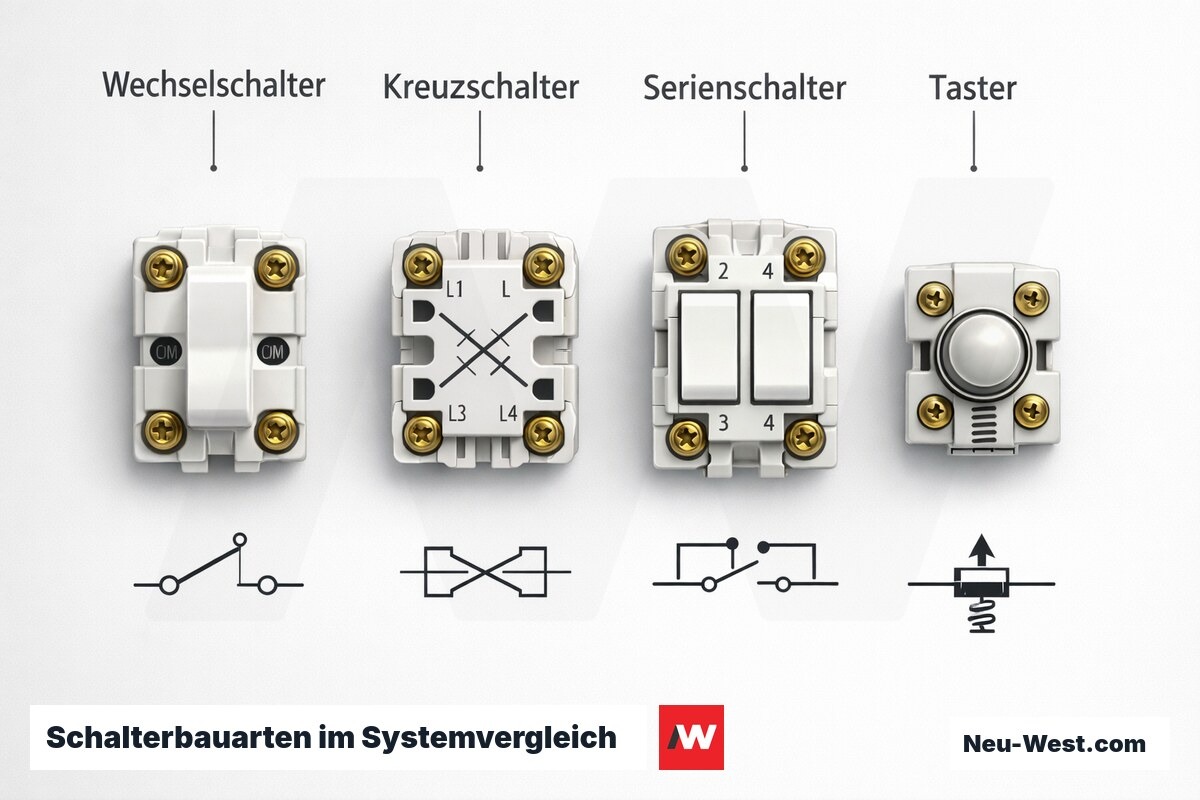

Schaltertypen: Welcher Einsatz für welche Funktion
Einfachschalter (1-polig)
Ein/Aus von einem Schaltpunkt; 2 Klemmen. Standard in Nebenräumen und Technikräumen mit nur einer Bedienstelle.
Wechselschalter
Lichtsteuerung von zwei Stellen; 3 Klemmen (L, S1, S2). Beide Schalter teilen sich eine 3-adrige Schaltschleife zwischen den Dosen.
Kreuzschalter
Zwischengeschaltetes Element bei drei oder mehr Schaltpunkten; 4 Klemmen (je 2 Ein-/Ausgänge). Verbindet S1/S2 beider benachbarter Wechselschalter kreuzweise.
Serienschalter
Zwei unabhängige Schalter in einem Einsatz für zwei getrennte Verbraucher von einem Ort; je 2 Klemmenpaare. Kein Leitungsmehraufwand gegenüber zwei separaten Dosen.
Taster / Impulsschalter
Momentkontakt ohne Raststellung; gibt einen Impuls an Treppenhausautomaten, Zeitrelais oder Smarthome-Aktoren. Nicht für direktes Lastschalten unter Nennstrom ausgelegt.
Jalousie- / Rollladentaster
Auf-/Ab-Funktion mit integrierter elektrischer Verriegelung (verhindert gleichzeitiges Auf- und Ab-Kommando). Häufig mit LED-Statusanzeige für Endposition.
Dimmer-Wippe
Integrierter Phasenanschnitt- oder Phasenabschnitt-Regler. Eignung für LED-Lasten hängt vom Dimmtyp und der Mindestlast ab — Datenblatt des Herstellers ist verbindlich.

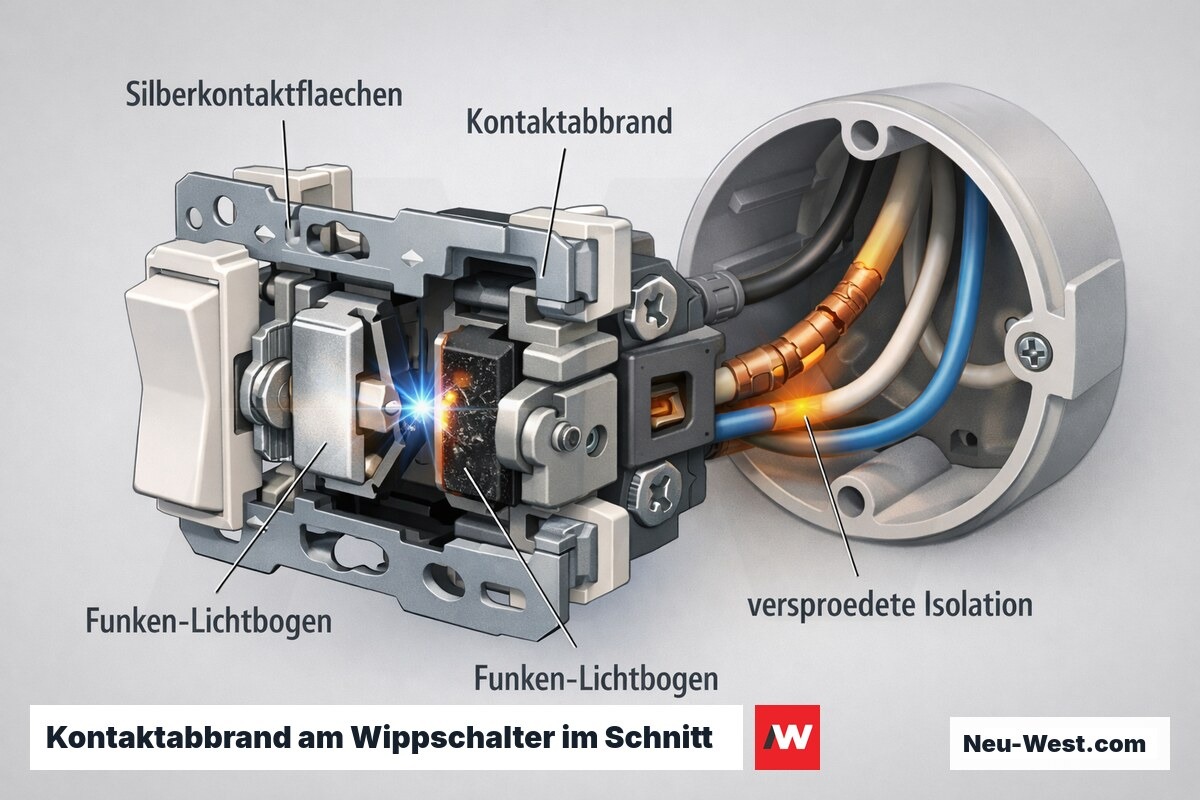

Kontaktabbrand: Die unterschätzte Ausfallursache beim Schalten
Beim Öffnen eines Schalters unter Last entsteht ein Lichtbogen, der Material von den Kontaktflächen abträgt — dieser Vorgang heißt Kontaktabbrand. Bei klassischen Glühlampen (ohmsche Last) fällt er gering aus; bei kapazitiven Lasten wie LED-Treibern und EVG-Vorschaltgeräten entstehen durch Entladeimpulse deutlich intensivere Lichtbögen als bei vergleichbarer ohmscher Last.
Das typische Schadbild: Geschwärzte Silberkontaktflächen, erhöhter Übergangswiderstand und im Betrieb sichtbare Funkenbildung. Letztere führt zu thermischer Belastung der Leitungsisolation im Dosenkörper und bei hoher Schalthäufigkeit zu Isolationsversprödung.
IEC/EN 60669-1 definiert 40.000 Lastschaltungen als Mindest-Nennlebensdauer für Haushalts-Wippschalter. Zeigt ein Schalter bereits deutlich früher Flackern oder ein raues Schaltgefühl, deutet das auf vorzeitigen Kontaktabbrand hin — typischerweise durch erhöhte Schalthäufigkeit oder lastbedingt intensivere Lichtbögen verursacht.
Was kostet Lichtschalter installieren & wechseln?
Richtwerte für Berlin, inkl. Markenqualität und Montage durch Elektrofachbetrieb; netto zzgl. MwSt. Mindestauftragswerte der Betriebe (häufig 80–120 EUR netto) beachten.
| Leistung | Preis-Spanne (Richtwert) |
|---|---|
| Einfacher Schalterwechsel (1 Stelle) | 45–90 EUR |
| Wechselschaltung komplett nachrüsten (2 Stellen, inkl. Leitung) | 180–350 EUR |
| Kreuzschalter hinzufügen (je Zwischenstelle, inkl. Leitungsnachrüstung) | 120–220 EUR |
| Dimmer einbauen (Einzel, ohne Leitungsänderung) | 80–160 EUR |
| Jalousietaster einbauen (1 Stelle) | 90–180 EUR |
| Schaltgruppe komplett (5–8 Schalter, neues Schalterprogramm) | 280–550 EUR |
| RCD-Nachrüstung Lichtkreis (falls erforderlich) | 120–280 EUR |
Richtwerte für Berlin/Brandenburg, projektabhängig — kostenloses Festpreis-Angebot anfragen.
Kreuzschaltung: Leitungsbedarf und Aufwand korrekt kalkulieren
Eine Kreuzschaltung — Lichtsteuerung von drei oder mehr Stellen — benötigt neben den beiden Wechselschaltern an den Enden mindestens einen dazwischenliegenden Kreuzschalter. Dieser verbindet die Schaltadern S1 und S2 beider angrenzender Wechselschalter kreuzweise und erfordert daher zwischen den benachbarten Elementen jeweils eine 4-adrige Verbindung.
In Bestandsinstallationen enthält die vorhandene Rohrführung meist nur eine 3-adrige Leitung (NYM-J 3×1,5 mm²). Zwischen Wechselschalter und Kreuzschalter wird mindestens NYM-J 4×1,5 mm² benötigt — in aller Regel ist eine Neurohrung unumgänglich, was den Aufwand erheblich erhöht.

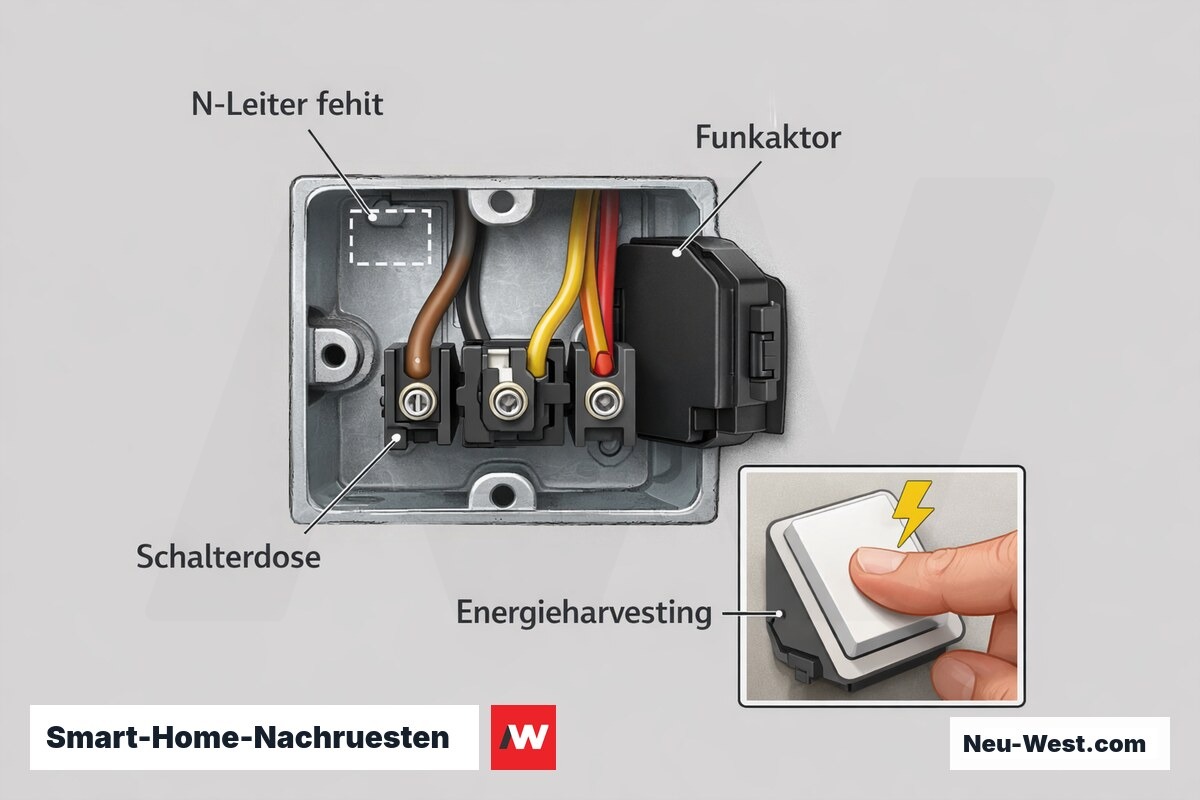

Als wirtschaftliche Alternative setzen Fachbetriebe auf Impulsschalter mit Smarthome-Aktor: Jeder Schaltpunkt sendet nur einen Tasterimpuls, die Schaltlogik übernimmt ein Relais in der Unterverteilung. Leitungsmehraufwand entfällt, da für den Tasterimpuls eine bestehende 3-adrige Leitung ausreicht.
Dimmer-Kompatibilitätsfinder: Steuerungsart nach Leuchtmitteltyp
Welches Leuchtmittel soll gedimmt werden?
Ablauf: Lichtschalter fachgerecht wechseln
Spannungsfreiheit herstellen und messen
Sicherung oder LS-Schalter ausschalten, anschließend alle Adern in der Dose mit einem zweipoligen Spannungsprüfer auf Spannungsfreiheit prüfen — auch auf Rückspeisung aus benachbarten Wechselschaltungen achten.
Alteinsatz ausbauen und Dosenzustand prüfen
Abdeckrahmen und Klemmrahmen entfernen, Einsatz ausbauen, Leitungsenden freilegen. Dosentiefe, Kabelisolation und Dosenbefestigung in der Wand prüfen; Schäden dokumentieren.
Neuen Einsatz verdrahten
Leitungsenden auf korrekte Abisolierlänge (8–10 mm) prüfen oder neu abisolieren. Adern in die Klemmen des Einsatzes einführen, Klemmensitz durch leichten Zug kontrollieren.
Kabel ordnen und Einsatz einsetzen
Leitungen geordnet und ohne scharfe Knickstellen in die Dose legen, Einsatz eindrücken. Abstandskrallen (Spreizkrallen) gleichmäßig anziehen, bis der Einsatz bündig und verdrehsicher sitzt.
Funktion prüfen vor Montage der Abdeckung
Spannung zuschalten, Schaltfunktion testen. Erst nach bestandener Schaltprobe Abdeckrahmen aufsetzen und verrasten — nachträgliche Demontage wegen fehlerhafter Klemmung vermeiden.
Dokumentation nach DIN VDE 0100-600
Bei gewerblichem Auftrag Erstprüfung (Sichtprüfung, Messung, Funktionsprüfung) dokumentieren; Prüfprotokoll und Besonderheiten — Dosenmaß, Leitungszustand, fehlender PE — schriftlich festhalten.

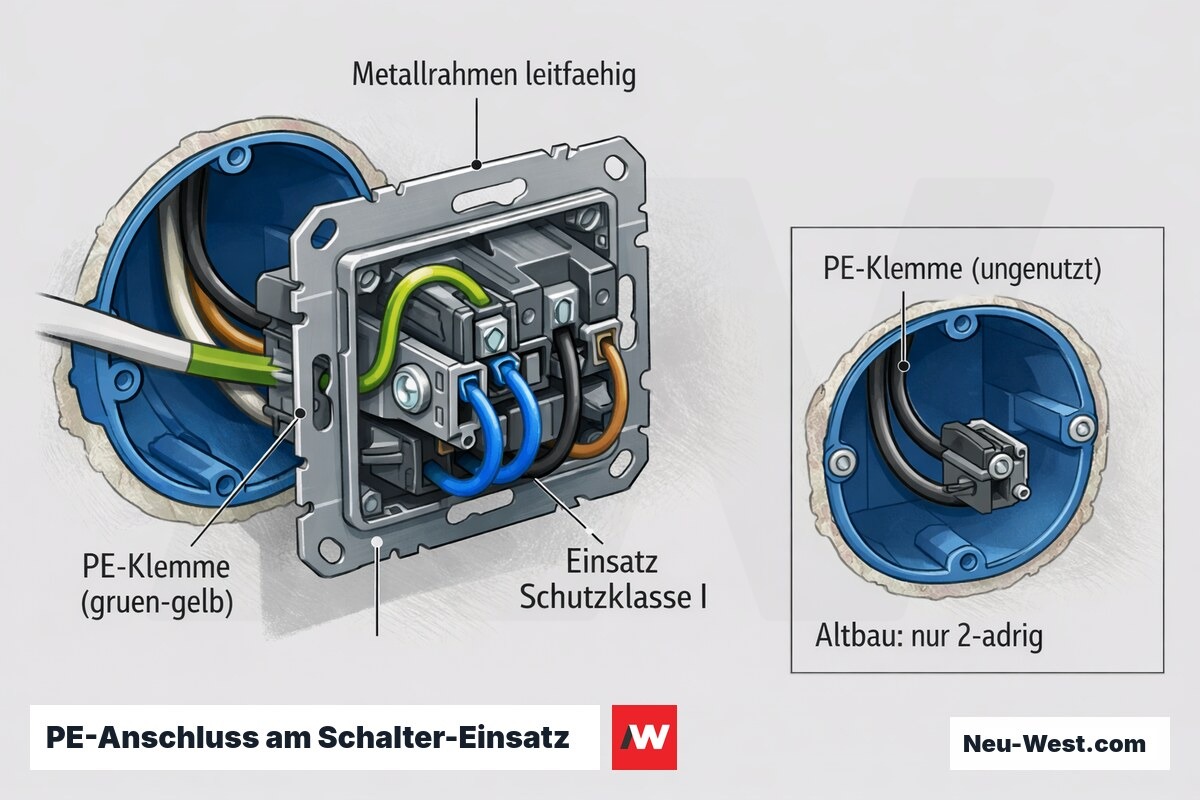

Schutzleiter am Schalter: Wann PE-Anschluss Pflicht ist
Handelsübliche Wippschalter aus Kunststoff gehören zur Schutzklasse II (Doppelquadrat-Symbol): Alle berührbaren Teile sind durch doppelte oder verstärkte Isolierung gegen Körperschluss gesichert — ein PE-Anschluss am Einsatz ist weder vorgesehen noch erforderlich.
Dimmer und Schalter mit Metallgehäuse oder berührbaren leitfähigen Teilen — etwa bestimmte Design-Dimmer, Präsenzmelder mit Metallblende oder Tasterrahmen mit Metallauflage — fallen unter Schutzklasse I: Der PE der Zuleitung muss sicher und dauerhaft an der PE-Klemme des Einsatzes angeschlossen sein. Fehlt er oder ist er nur aufgeklemmt aber nicht verbunden, liegt eine normwidrige Installation vor.
Im Altbau bis etwa 1970 fehlt häufig der Schutzleiter in den Schalterdosen — Leitungen sind 2-adrig ausgeführt. Hier scheidet der Einbau von Schutzklasse-I-Geräten aus; Abhilfe schafft entweder eine neue PE-Ader oder der konsequente Einsatz von Schutzklasse-II-Geräten.
Dimmer-Typen im technischen Vergleich
| Kriterium | Phasenanschnitt (L) | Phasenabschnitt (C) | Universal |
|---|---|---|---|
| Geeignete Lasttype | Ohmsch, induktiv (Glühlampe, Trafo) | Kapazitiv, EVG, LED-Treiber | Alle Lasttypen |
| LED-Eignung | Eingeschränkt (ältere LED) | Gut (moderne LED-Treiber) | Gut, aber EMV erhöht |
| Schaltelement | Thyristor / TRIAC | IGBT-Transistor | IGBT + Typerkennung |
| Mindestlast (typisch) | 25–40 W | 3–10 W | Herstellerabhängig |
| EMV-Abstrahlung | Gering | Gering | Erhöht (Ausgleichsimpulse) |
| Typischer Einsatz | Altbau, Glüh-/Halogenlampen | Neubau, LED, EVG | Mischbetrieb, Umrüstung |
Montagefehler bei Schaltereinsätzen: Ursachen und Haftungsfolgen
Der häufigste Fehler in der Praxis: Zu kurz abisolierte Leiter in Steckklemmen (weniger als 8 mm). Der Leiter sitzt nicht vollständig im Klemmkontakt, der Übergangswiderstand steigt, die Klemme erwärmt sich — im schlimmsten Fall bis zur Erweichung des Klemmenkunststoffs und zum Brandschaden in der Dose.
Zweithäufig: Unkontrolliertes Eindrücken des Einsatzes ohne vorheriges Ordnen der Leitungen in der Dose. Die Mantelleitung wird scharf geknickt oder zwischen Einsatzrückseite und Dosenwand eingeklemmt — ein Isolationsschaden, der oft erst nach Monaten als Isolationsfehler messbar wird.
Haftungsrelevanz: Der ausführende Elektrofachbetrieb ist nach DIN VDE 0100-600 prüf- und dokumentationspflichtig. Wird ein Brandschaden auf eine fehlerhafte Klemmung zurückgeführt und fehlt das Prüfprotokoll, trägt der Betrieb die Beweislast — der Haftpflichtversicherer wird erst nach aufwändiger Sachverständigenprüfung leisten.
Schaltertyp-Finder: Einfach-, Wechsel-, Kreuz- oder Smart-Schaltung?
Wie viele Bedienstellen soll der Stromkreis haben — und ist Automatisierung gewünscht?
Freischalten am LS-Schalter reicht nicht
Bei Wechsel- und Kreuzschaltungen kann über die Schaltadern Spannung aus einem anderen Stromkreis anliegen (Rückspeisung). Vor jedem Eingriff alle Adern in der Dose mit einem zweipoligen Spannungsprüfer auf Spannungsfreiheit prüfen — L und N getrennt messen.
Dosenmaß immer vor Bestellung prüfen
Moderne Einsätze mit Steckklemmen-Kabelvolumen benötigen häufig 45 mm Einbautiefe statt der Standard-42 mm. Tiefe der vorhandenen Dose ausmessen — ggf. muss eine tiefere Dose mitgeplant und das Material entsprechend bestellt werden.
Dimmer-Flimmern: Mindestlast beachten
LED-Leuchtmittel mit je unter 3–5 W Einzelleistung unterschreiten oft die Mindestlast des Dimmers. Das Datenblatt gibt den zulässigen Lastbereich an (z. B. 3–100 W). Abhilfe: Dimmer mit niedrigerem Mindestlaststrom wählen oder Dummylast parallel schalten.

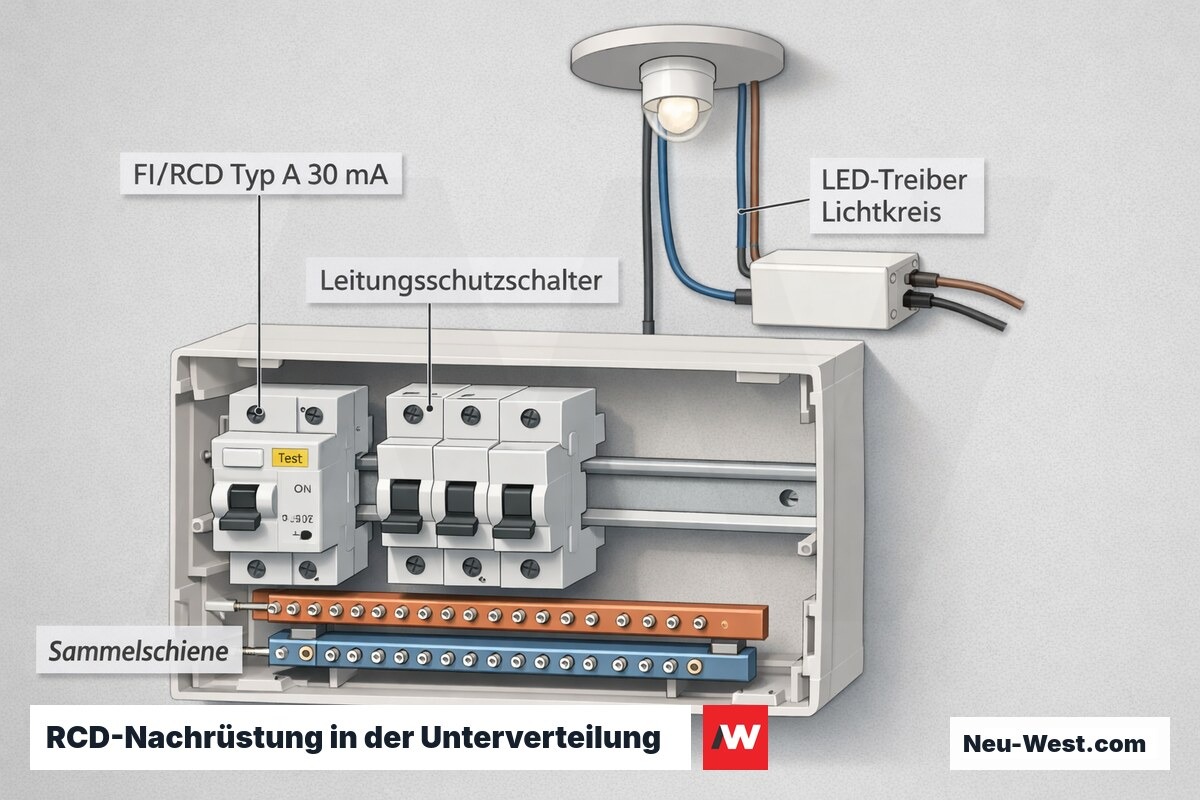

Altbau-Modernisierung: Wann ein Schalterwechsel eine RCD-Nachrüstung auslöst
Ein einfacher Schalterwechsel ohne Änderung des Stromkreises gilt als Instandhaltung — der Bestandsschutz bleibt erhalten, eine RCD-Nachrüstpflicht entsteht nicht allein durch den Schalterwechsel. Anders bei wesentlicher Änderung: Wer eine neue Wechselschaltung einrichtet oder einen Stromkreis verlängert, schafft eine Neuinstallation, für die DIN VDE 0100-410 (Schutzmaßnahmen gegen elektrischen Schlag) in der jeweils gültigen Fassung vollumfänglich gilt.
In der Praxis schaltet jeder Schalterwechsel auch die Unterverteilung ab. Fehlen dort RCDs für die betroffenen Lichtkreise, ist der sorgfältige Fachbetrieb verpflichtet, dies schriftlich zu empfehlen und zu dokumentieren. Kommt es später zu einem Unfall, kann ein unterlassener Hinweis haftungsrelevant werden.
DIN VDE 0100-410 schreibt für Neuinstallationen in Wohngebäuden RCD mit I△n ≤ 30 mA für Licht- und Steckdosenkreise vor. Für Kreise mit LED-Treibern empfiehlt sich Typ A (erkennt auch pulsierende Gleichfehlerströme) — ein Typ-AC-RCD ist für diese Lasten nach aktuellem Stand der Technik nicht ausreichend.
Technische Kennwerte: Unterputz-Wippschalter und Einsätze
| Nennspannung | 230 V AC, 50 Hz |
|---|---|
| Nennstrom (Standard) | 10 A oder 16 A |
| Schutzart Unterputz, Trockenbereich | IP 20 |

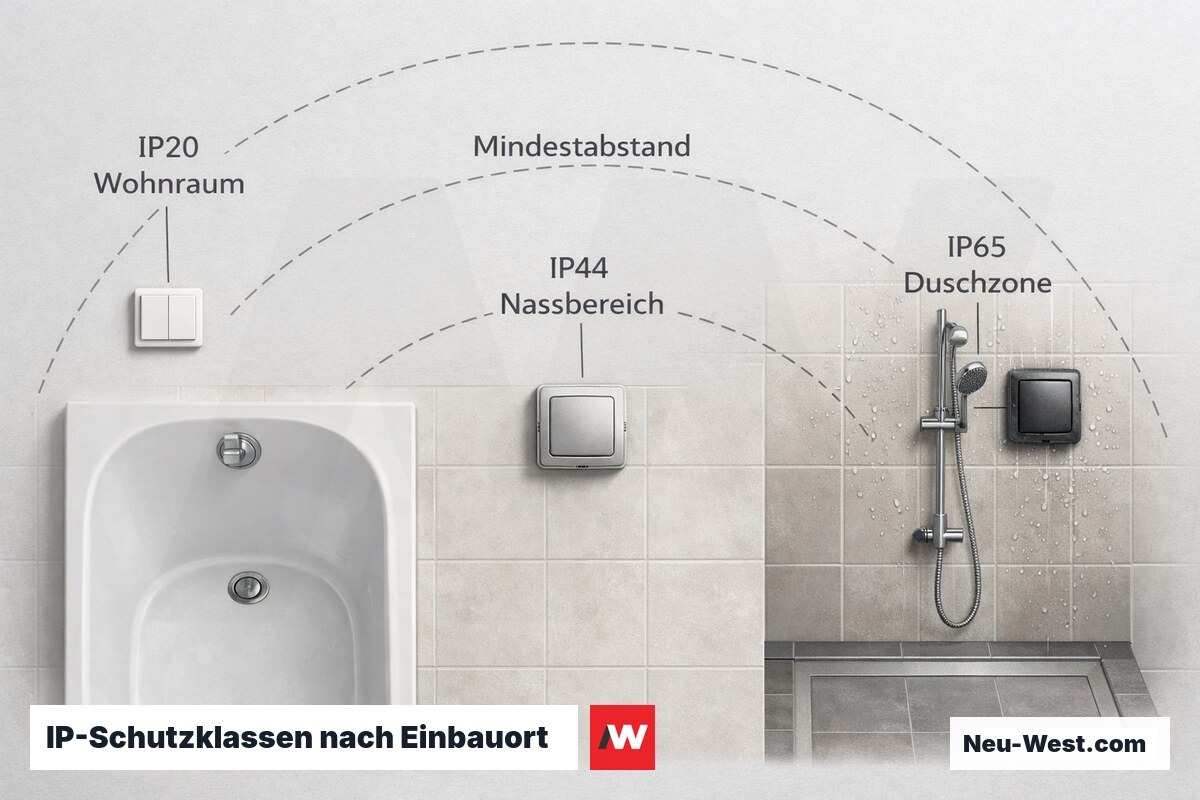

| Schutzart Badezimmer (außerh. Zone 0–2) | IP 44 |
| Schutzklasse Standard-Wippschalter | SK II (doppelt isoliert) |
| Klemmbereich Kabelquerschnitt | 1,0–2,5 mm² |
| Abisolierlänge Steckklemme | 8–10 mm |
| Nennlebensdauer Schaltspiele | 40.000 (IEC/EN 60669-1) |
| Befestigungsschrauben Tragring | M3,5, Lochabstand 60 mm |
| Norm-Einbautiefe Unterputzdose | 42 mm (DIN 49073) |

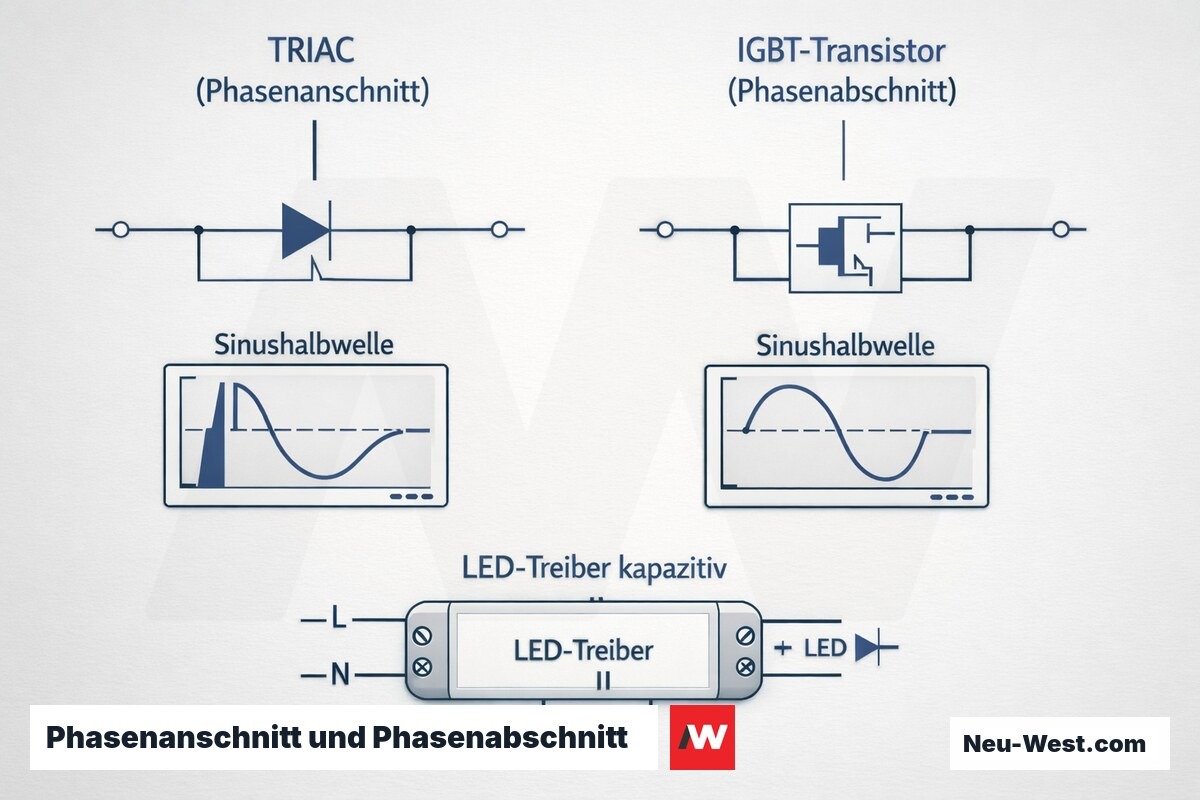

Dimmer-Steuerprinzipien: Phasenanschnitt und Phasenabschnitt im Fachvergleich
Beim Phasenanschnitt (L-Dimmer) triggert ein Thyristor oder TRIAC bei einem einstellbaren Zündwinkel in der ansteigenden Sinushalbwelle — die Leistungsreduktion entsteht durch das Weglassen des Halbwellenanfangs. Dieses Verfahren eignet sich für ohmsche und induktive Lasten (Glühlampen, konventionelle Halogen-Trafos); bei rein kapazitiven Lasten wie LED-Konvertern kann der Einschaltstromstoß zur Thyristor-Überlastung führen.
Beim Phasenabschnitt (C-Dimmer, IGBT-Dimmer) wird die Sinushalbwelle am Ende durch einen IGBT-Transistor abgeschaltet — der Halbwellenanfang passiert ungedämpft. LED-Treiber und EVG-Vorschaltgeräte mit kapazitivem Eingang reagieren auf dieses Verfahren deutlich besser, da kein steiler Einschaltstromstoß entsteht.
Universal-Dimmer erkennen die Lasttype automatisch und wechseln zwischen beiden Verfahren; sie haben jedoch eine erhöhte EMV-Abstrahlung durch die notwendigen Ausgleichsimpulse. Bei sehr kleinen LED-Lasten — Gesamtlast unter dem Mindestlastwert laut Datenblatt (typisch 3–10 W) — können auch Universal-Dimmer zu Flimmereffekten führen, weil die Synchronisation mit dem LED-Treiber nicht gelingt.
