Silikonfugen erneuern lassen – Fachbetrieb Berlin
Gerissene, schwarze oder ablösende Silikonfugen im Badezimmer sind mehr als ein Schönheitsproblem: Hinter defekte Anschlussfugen eindringendes Wasser durchfeuchtet den Estrich, greift Klebeverbund und Dämmschichten an und kann über Wochen unbemerkt strukturellen Schaden anrichten. Ob eine Fuge komplett zu ersetzen oder nur zu reparieren ist, hängt von der Resthaflast des Altsilikons, dem Bewegungsverhalten des Untergrundes und dem noch vorhandenen Breiten-Tiefenverhältnis ab.
Die Lebensdauer einer neuen Silikonfuge wird nicht allein durch das Produkt bestimmt, sondern durch die fugenmechanisch korrekte Ausführung: vollständige Altsilikon-Entfernung ohne Rückstände, Einhalten des optimalen Breiten-Tiefenverhältnisses von 2:1 durch Hinterlegungsband, Vermeidung von Dreiflankenhaftung sowie die Wahl eines nach EN ISO 11600 klassifizierten Sanitary-Silikons mit dem passenden Dehnungsaufnahmevermögen für die jeweilige Fugenart.
Was umfasst das Erneuern von Silikonfugen?
- Vollständige Altsilikon-Entfernung mechanisch + Silikonentferner (mikroskopische Rückstände unterbinden Haftung vollständig)
- Untergrundkontrolle: Restfeuchte, Rissbildung im Anschlussbereich, Primerbedarf bei kritischen Substraten (Naturstein, gesägte Feinsteinzeug-Kanten)
- Einlegen eines PE-Hinterlegungsbandes bei Fugentiefen > 8 mm zur Vermeidung von Dreiflankenhaftung und Herstellung des 2:1-Verhältnisses
- Auftrag eines nach EN ISO 11600 klassifizierten Sanitärsilikons – Klasse 25 LM für bewegte Anschlussfugen, höhere Klasse bei Bauwerksfugen
- Maschinelles oder manuelles Glätten, Kantenabnahme, Schutz angrenzender Fliesen- und Beschichtungsflächen
- Übergabe mit Materialprotokoll (Produktname, Chargennummer, Aushärtehinweis: Oberflächenhaut ~30–60 Min., Vollhärtung 7–14 Tage)

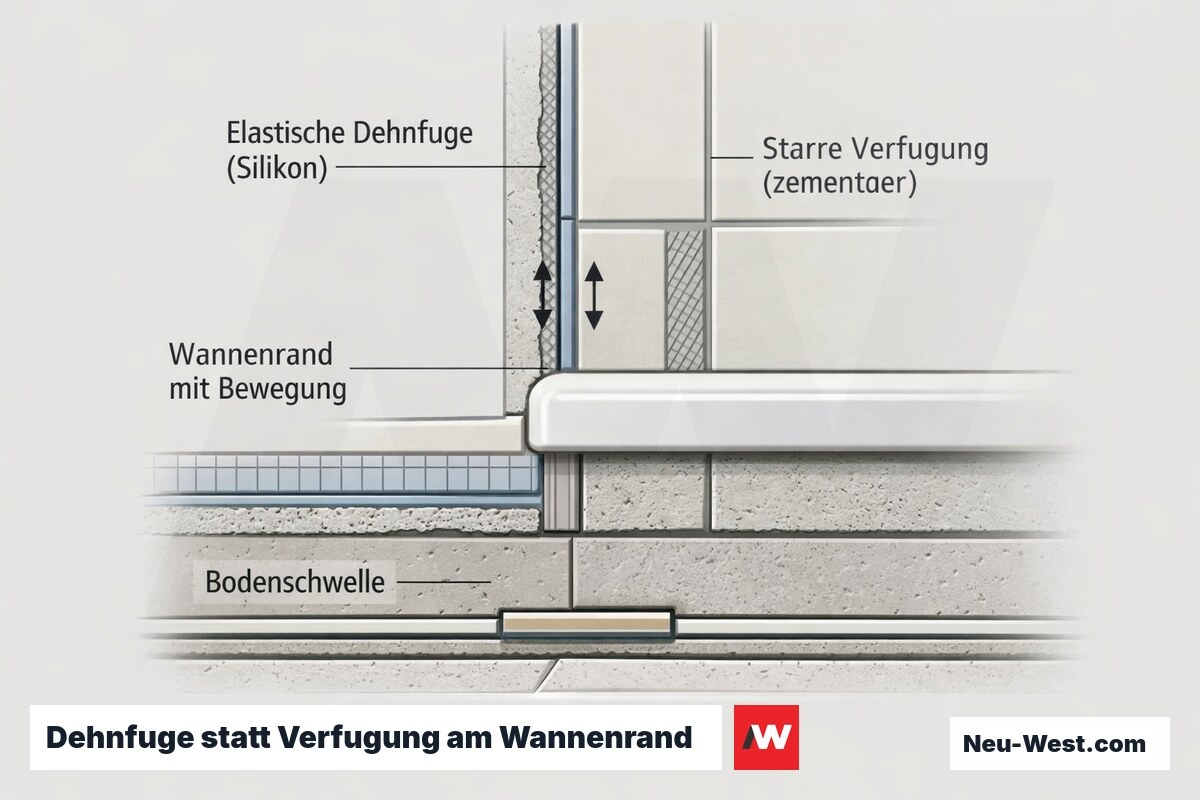

Fugen an Badewannenrand, Duschbereich und Bodenschwelle stehen unter permanenter Feucht-Wärme-Beanspruchung und Temperaturdehnung. Essigsäure-härtende Silikone scheiden bei Naturstein und verzinkten Bauteilen aus – hier sind neutral-härtende Systeme zwingend. Die Wahl des richtigen Produkts, der korrekte fugenmechanische Aufbau und eine vollständige Substrat-Reinigung entscheiden darüber, ob die Fuge 10 Jahre hält oder nach 2–3 Jahren erneut versagt.
DIN 18534: Was die Abdichtungsnorm für Silikonfugen im Nassraum konkret fordert
DIN 18534 'Abdichtung von Innenräumen' gliedert Nassraumbereiche in vier Wassereinwirkungsklassen (W0–W3). Dehnfugen an Anschlüssen — Wand/Boden, Wand/Wand — zählen zu den abdichtungstechnisch kritischen Stellen und müssen dauerhaft bewegungsaufnehmend ausgeführt sein.
Für die Fugenabdichtung schreibt die Norm elastische Dichtstoffe der Klasse 12,5 oder 25 nach DIN EN ISO 11600 vor: Klasse 12,5 bedeutet eine Verformbarkeit von ±12,5 %, Klasse 25 bedeutet ±25 % — entscheidend für Wannenränder und Bodenschwellen, die sich saisonal oder durch Nutzlast bewegen.
Ein häufiger Planungsfehler ist der Einsatz von Verfugungssilicone im Kleberbett-Bereich statt am Anschluss. Die Norm unterscheidet klar zwischen Verfugung (starr, zementär) und Dehnfuge (elastisch) — beide Funktionen lassen sich nicht mit einem Material erfüllen.
Restfeuchte im Untergrund: Die 3-%-Schwelle, die über Haftversagen entscheidet
Bei Neubauputz, frischem Estrich oder nach Wasserschäden ist zu hohe Restfeuchte der häufigste Grund für früh ablösendes Silikon. Der Grenzwert für zementgebundene Untergründe liegt bei ≤ 3 CM-% (Calciumcarbid-Methode); erst darunter ist eine dauerhafte Adhäsion von Silikonelastomeren gesichert.
Das Versagen zeigt ein charakteristisches Bild: Die Silikonraupe löst sich en bloc von einer Flanke ab, ohne zu reißen — wie das Abziehen einer Klebefolie. Das wird oft als Kohäsionsversagen im Werkstoff fehlgedeutet, ist aber Adhäsionsversagen durch Feuchtigkeit zwischen Substrat und Primer.
Zuverlässig messbar ist die Feuchte nur mit dem CM-Gerät — Oberflächenmessgeräte messen lediglich elektrische Leitfähigkeit und sind für die Beurteilung der Hafttauglichkeit ungeeignet. Bei Naturstein oder Gips gelten substratspezifische Grenzwerte, die das technische Merkblatt des jeweiligen Dichtstoff-Herstellers vorgibt.
Kartuschenbedarf und Materialkosten berechnen
Grundlage: Fugenquerschnitt 8 mm x 6 mm (Standardmass Bad/Dusche, Volumen 48 ml/m). Abweichender Querschnitt: Ergebnis mit (Breite_mm x Tiefe_mm / 48) multiplizieren. 15 % Verschnitt bereits eingerechnet; ggf. Primergrundierung gesondert kalkulieren.
Unverbindlicher Richtwert – der genaue Preis hängt von Untergrund, Aufwand und Ausführung ab.

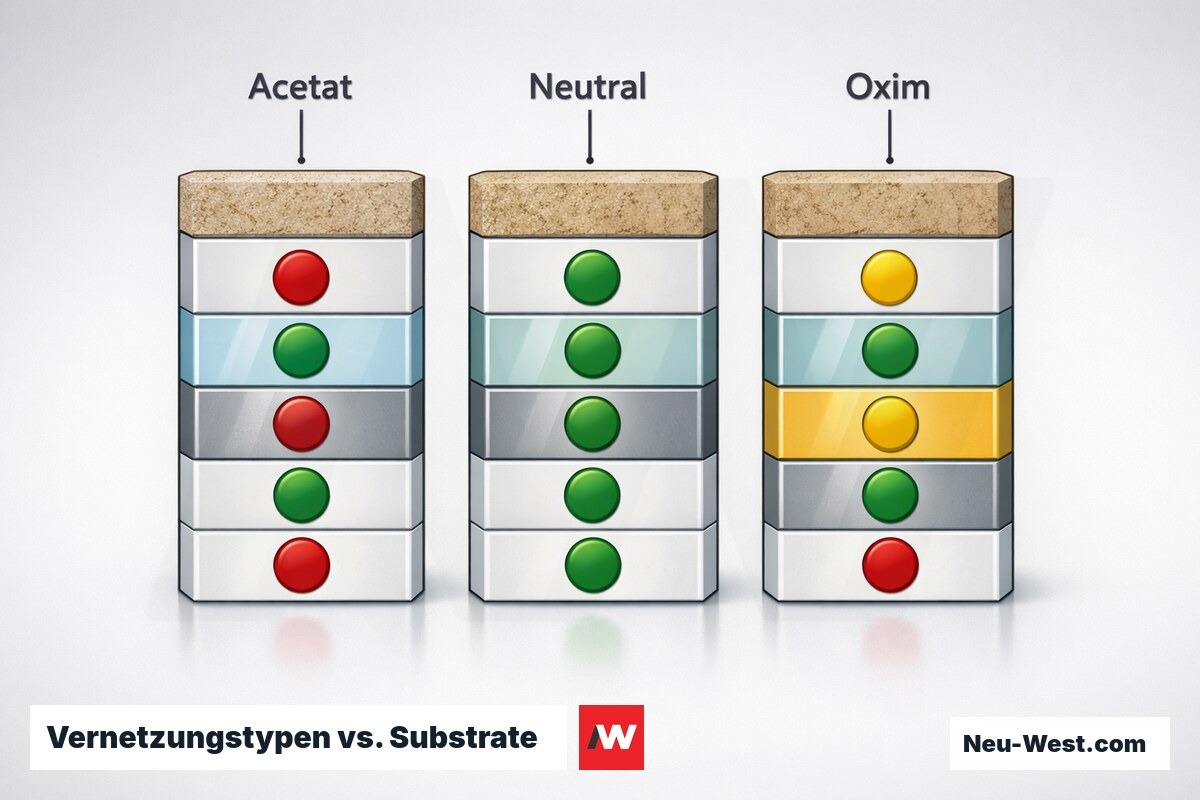

Silikon-Typen im Überblick: Welche Vernetzungschemie für welchen Untergrund
Acetat-Silicone (Essigsäure-vernetzend)
Günstigster und meistverbreiteter Typ, erkennbar am Essiggeruch beim Aushärten. Die freigesetzten Essigsäuredämpfe greifen Karbonatgesteine (Marmor, Kalkstein), blanke Metalle und Zement an — ausschließlich für Keramik und Glas geeignet.
Neutral-Silicone (Oxim / Alkoxy)
Korrosionsneutral, kein charakteristischer Geruch. Geeignet für Naturstein, Metall, Beton, Betonwerkstein und Anodisierungen. Langsamere Durchhärtung und höherer Preis als Acetattypen; zwingend bei allem außer reiner Keramik.
LSE-Saniersilicone (Low Surface Energy)
Speziell formuliert für niedrige Oberflächenenergie — haftet unter definierten Bedingungen auf vorhandenen Silikonresten. Ermöglicht Überfugen ohne vollständige Altfugenentfernung, sofern das Altsilikon noch vollflächig haftet und rissfrei ist.
LM-Silicone (Low Modulus)
Weicher Elastizitätsmodul, hohe Dehnfähigkeit bis ±50 %. Einsatz bei Fugenbreiten über 20 mm, Brücken- und Sockeldehnfugen sowie Bereichen mit starker Schwingungsbelastung. Klassifizierung nach DIN EN ISO 11600 in der Klasse 25 LM.

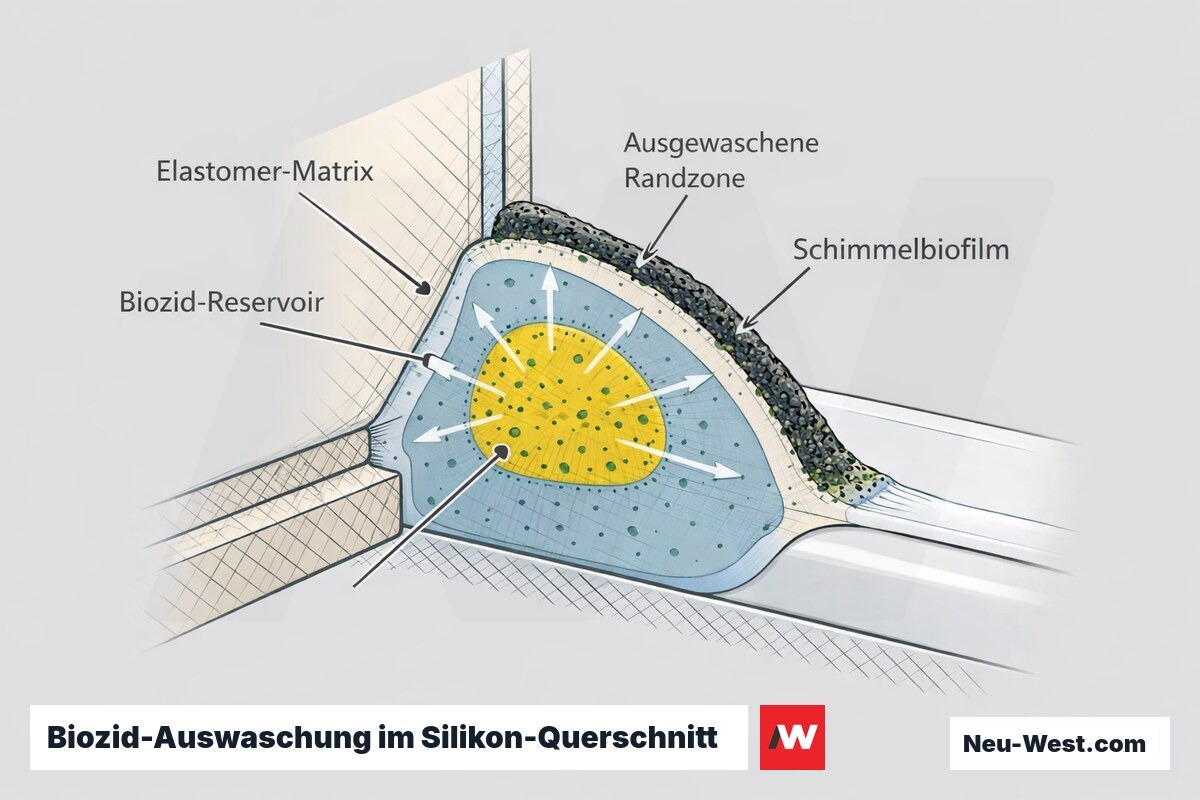

Warum Sanifugen-Silicone trotz Antischimmel-Ausstattung wieder schwärzen
Sanifugen-Silicone enthalten biozide Additive — meist Zinkpyrithion, Silberionen oder IPBC — die Schimmelpilze im Volumen des Werkstoffs hemmen, nicht an der Oberfläche. Die Schwärzung ist deshalb häufig kein Schimmelbefall des Silikons selbst, sondern ein Biofilm aus Bakterien und Hefen, der sich von organischen Ablagerungen (Seife, Hautfette, Kalkrückstände) auf der Silikonoberfläche ernährt.
Biozide migrieren über Zeit aus dem Elastomer heraus — ein physikalisch unvermeidlicher Prozess. Nach 3–5 Jahren ist die Oberflächenkonzentration so weit abgesunken, dass Mikroorganismen ungehindert kolonisieren können, selbst wenn das Silikon materiallich noch intakt ist.
Die wirksamste Prävention ist nicht das Produkt, sondern das Raumklima: Relative Luftfeuchte nach dem Duschen innerhalb von 30 min unter 70 % absenken (Lüften oder mechanische Entlüftung), Silikonoberfläche wöchentlich mechanisch reinigen. Ohne diese Maßnahmen schlägt jede Sanifuge innerhalb von 2–4 Jahren optisch fehl.
Überfugen oder Kompletttausch: Entscheidungskriterien aus der Fachpraxis
| Kriterium | Überfugen (LSE-Silicone) | Kompletttausch |
|---|---|---|
| Zustand Altsilikon | vollflächig haftend, rissfrei | Ablösungen, Risse oder Schimmel im Kern |
| Fugenbreite nach Einbau | mind. 8 mm einzuhalten | neu definierbar |
| Zeitaufwand | 1–2 h je Nassraum | 4–8 h inkl. Ausschleifen |
| Haftqualität | eingeschränkt (geringere Haftzugfestigkeit) | optimal nach Herstellerangaben |
| DIN 18534-konform | nur mit Herstellerfreigabe für das Substratsystem | ja |
| Empfehlung | Kosmetik bei intaktem Haftgrund | immer bei abdichtungsrelevanten Fugen |
Primerhaftung: Substrate, bei denen Silikon ohne Haftvermittler zuverlässig versagt
Glattes HPL, Pulverbeschichtungen, PP/PE-Oberflächen und anodisiertes Aluminium weisen Oberflächenenergien unter 35 mN/m auf. Silikonelastomere benötigen für stabile Adhäsion Substrat-Oberflächenenergien von ≥ 38 mN/m — darunter ist die Benetzung unvollständig, die Kleberaupe haftet zunächst, trennt sich aber unter Schubbelastung ab.
Ein Silankoppler-Primer (z.B. Aminosilan bei polaren Oberflächen, Epoxysilan bei Metall) erhöht die Oberflächenenergie durch chemische Reaktion und schafft kovalente Bindungen zwischen Substrat und Silikonmolekül. Ablüftzeit je nach Produkt 5–30 min bei 20 °C; zu kurze Ablüftzeit wirkt kontraproduktiv, weil der lösemittelnasse Primerfilm als Trennschicht wirkt.
Praktisch relevant ist dies bei Duschkabinenanschlüssen (Aluminiumprofile), Glasfugen auf VSG/ESG, Acrylwannen (Oberflächenenergie ~38 mN/m, kritischer Grenzbereich) und Corian/Mineralwerkstoff-Platten. Ohne dokumentiertes Primer-Protokoll ist die Haftung nicht reproduzierbar — häufiger Reklamationsgrund bei Glaserei- und Sanitäranschlussarbeiten.
Silikontyp, Primer und Norm je Substrat und Einsatzort
Substrat und Einsatzort der Fuge?
Primer: nicht erforderlich (dichte, nicht saugende Sinter- oder Glasuroberflaeche).
Norm: DIN EN 15651-3 Typ S; Mindestbewegungsaufnahme 12,5 %; bioziden Wirkstoff (Fungizid) im Produkt pruefen.
Primer: bei saugfaehigem Stein (Travertin, Sandstein) zwingend: Benetzungstest — Wassertropfen zieht in < 30 s ein geht Reaktivgrundierung auf Silikat- oder Epoxidbasis erforderlich.
Norm: DIN EN 15651-3 Typ S; Biozid-Vertraeglichkeit mit Naturstein vorab per Hersteller-DBS verifizieren.
Primer: bei poroeser Steinoberflaeche oder Betonuntergrund zwingend; bei dauerhafter Durchfeuchtung: 2K-Epoxy-Primer.
Norm: DIN EN 15651-1 Typ F oder ISO 11600-F 25 LM; Bewegungsaufnahme fuer Fassadenfugen mind. 12,5 %, empfohlen 25 %.
Primer: Standard-Klar- und Verbundglas: nicht erforderlich. Siebdruck-Rand oder Sonderemaille: Freigabe und ggf. Spezialprimer beim Glaslieferanten einholen.
Norm: ISO 11600-G 20 LM oder DIN EN 15651-2 Typ G.
Primer: Geschliffener Edelstahl und Klaranodisierung: nicht erforderlich. Pulverbeschichtung oder Lackierung: Abschaelversuch (Cross-Cut-Test) nach Hersteller-DBS vorab; Haftvermittler je nach Beschichtungssystem.
Norm: DIN EN 15651-3 Typ S (Innen/Nassraum) oder DIN EN 15651-1 Typ F (Aussen).
Primer: bei Hart-PVC ZWINGEND (Isocyanat-Haftvermittler); ohne Primer Adhaesionsversagen innerhalb von 4-8 Wochen. Gueteprobe: Kohaesionsbruch im Querschnitt nach 24 h Aushaertezeit zeigt korrekte Haftung.
Norm: DIN EN 15651-3 Typ S (Innen); Weich-PVC: Herstellerfreigabe fuer Vertraeglichkeit schriftlich einholen.
Ablauf: Silikonfuge fachgerecht erneuern — Schritt für Schritt
Altsilikon entfernen
Oszillationsschnitt entlang beider Flanken, Kernfuge mit Fugenmesser heraushebeln. Methoxypropanol-haltigen Quellentferner auf Restreste applizieren, 15–30 min einwirken lassen, dann rückstandsfrei abziehen.
Untergrund reinigen und entfetten
Flanken mit Isopropanol ≥ 96 % reinigen, mit fusselfreiem Tuch trockenwischen. Keine silikathaltigen Reiniger — mögliche Wechselwirkung mit dem nachfolgenden Primer. Fettfreiheit ist Voraussetzung für reproduzierbare Haftung.
Restfeuchte prüfen
CM-Messung an repräsentativer Stelle; Grenzwert ≤ 3 CM-% für Zementuntergrund. Bei erhöhter Feuchte: Wartezeit oder temporäre Beheizung — keine Überbrückung mit Primer oder Versiegelung.
Primer applizieren (substratabhängig)
Silankoppler-Primer dünn und vollflächig auf die Flanken auftragen (nicht auf den Fugengrund), 10–30 min ablüften. Auf Keramik und Glas meist verzichtbar; auf Metall, Acryl, HPL und PP/PE zwingend.

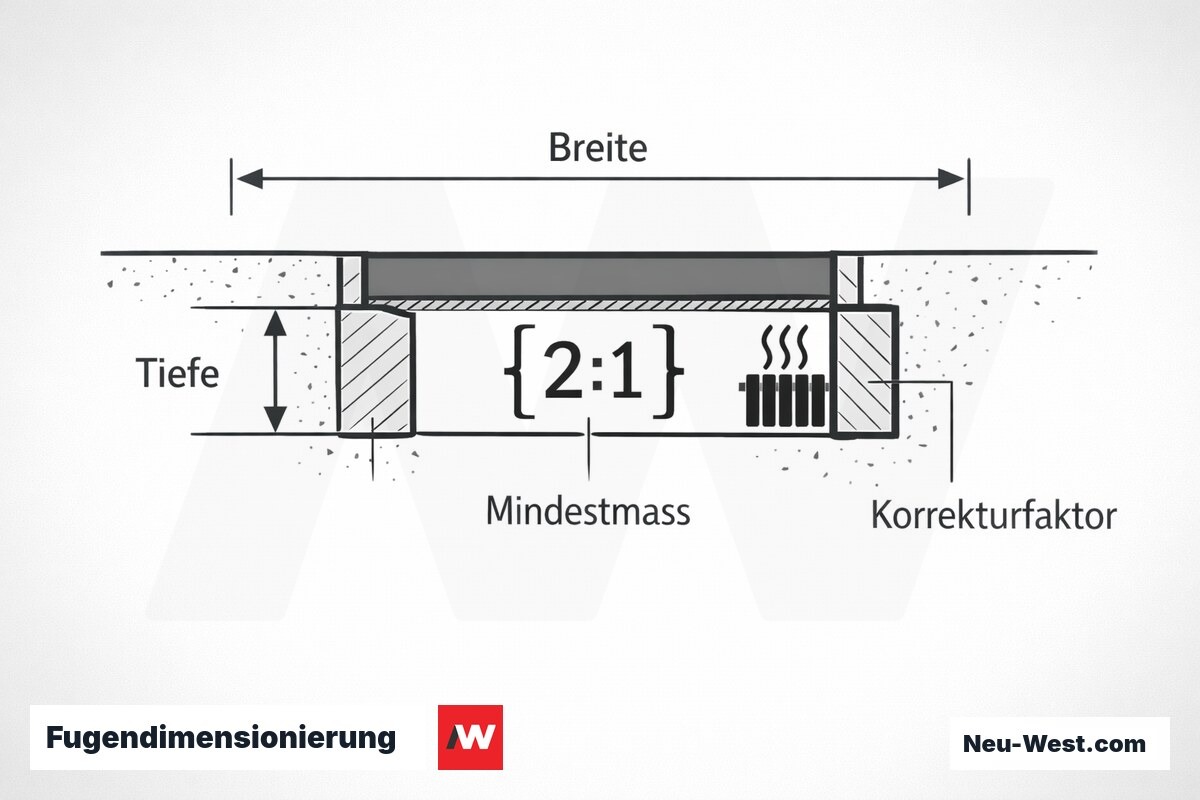

Hinterfüllschnur einlegen
PE-Rundprofil mit Ø ≈ 1,25× Fugenbreite in den Fugengrund drücken. Ziel: Tiefen-Breiten-Verhältnis t:b = 1:2 bis 1:1 sicherstellen und Dreipunktverklebung am Fugengrund verhindern.
Masken kleben und Silikon einbringen
Beidseitig abkleben, Silikonkartusche unter 45° einführen, kontinuierlich und blasenfrei auspressen. Naht mit Nassfinisher oder Glättprofil in einem Zug nachfahren.
Masken ziehen und aushärten lassen
Masken sofort nach dem Glätten — vor der Hautbildung (~30 min bei 20 °C) — entfernen. Nassbelastung frühestens nach 24 h; volle mechanische Last nach 72 h; Maximalfestigkeit nach 7 Tagen.

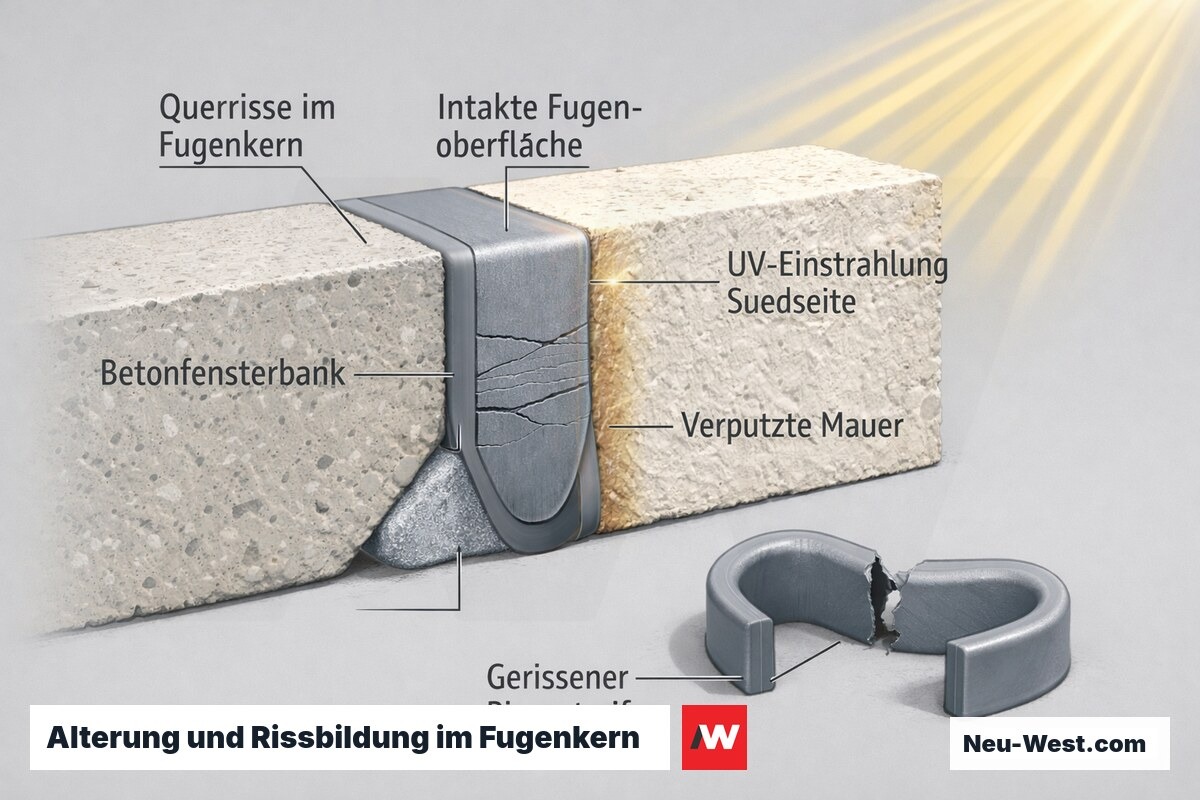

Alterungsverhalten und realistische Standzeiten von Silikonfugen
Silikonelastomere altern durch thermooxidative Vernetzungsdichtezunahme der Polysiloxankette — der Werkstoff versprödet, verliert Dehnbarkeit und kann thermische Bewegungen nicht mehr aufnehmen. In Feuchträumen mit dauernder Temperaturwechselbelastung (Badewanne: 40–42 °C Fülltemperatur, Ruhephase Raumtemperatur) liegt die realistische Standzeit bei 8–12 Jahren.
Fugen in trocken-ruhigen Einbausituationen — Fensterbank, Sockelanschluss, Trockenbau-Anschluss — erreichen 15–20 Jahre. Merkmal früher Degradation: Der entnommene Fugenstreifen reißt beim Biegen bereits bei weniger als 10–15 % Dehnung; im eingebauten Zustand zeigt sich dies als Querrisse im Fugenkern, nicht an der Oberfläche.
UV-Exposition beschleunigt die Alterung erheblich — Außenfugen unter Direktbestrahlung (Südseite) erreichen nur 60–70 % der Standzeit verglichener Innenfugen. Hier sind speziell UV-stabilisierte Formulierungen (LM-Typen mit Antioxidantien) einzusetzen.

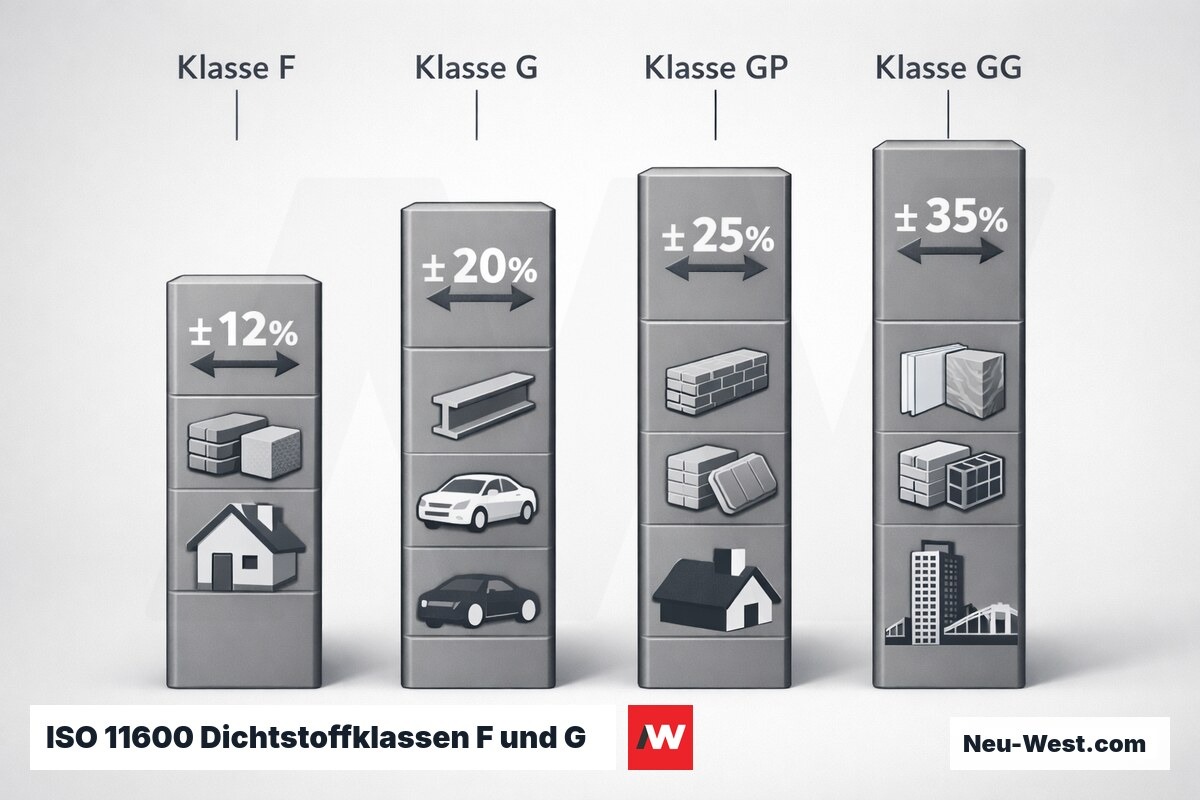

Technische Kennwerte: Silikonfugen Nassraum
| Dehnbarkeit Klasse C1 (DIN EN ISO 11600) | ±12,5 % |
|---|---|
| Dehnbarkeit Klasse 25 (DIN EN ISO 11600) | ±25 % |
| Dehnbarkeit LM-Typ | ±50 % (produktabhängig) |
| Mindest-Fugenbreite (DIN 18534-1) | 8 mm |
| Empf. Tiefen-Breiten-Verhältnis | t:b = 1:2 bis 1:1 |
| Max. Fugenbreite Standard-Silicone | ≤ 30 mm (darüber LM-Typ) |
| Max. Restfeuchte Untergrund (Zement) | ≤ 3 CM-% |
| Hautbildungszeit (20 °C, 50 % rF) | 30–60 min |
| Durchhärtung (20 °C) | ~2–4 mm / 24 h |
| Temperaturbeständigkeit (Sanifuge) | −50 °C bis +180 °C |
| Standzeit Nassraum | 8–12 Jahre |
| Standzeit Trockenbereich | 15–20 Jahre |
Was kostet das Erneuern von Silikonfugen? Aufwand und Preisrahmen im Überblick
Der Arbeitsaufwand für die Altfugenentfernung bestimmt den Preis maßgeblich — er macht 40–60 % der Gesamtzeit aus. Einwandig zugängliche Duschkabinen mit Innenecken, Profileinläufen und Glasanschlüssen sind deutlich aufwändiger als eine geradlinige Wannenfuge.
Materialkosten sind bei diesem Gewerk vernachlässigbar; eine Kartusche Saniersilicone reicht für 6–10 lfm. Kalkulationsrelevant sind Rüst- und Fahrtzeit sowie die Anzahl laufender Meter differenziert nach Fugenkomplexität.
Preisunterschiede zwischen Anbietern reflektieren oft den Umfang: Wird das Altsilikon wirklich vollständig mechanisch und chemisch entfernt, oder wird überfugt? Ein niedrigerer Preis bedeutet hier häufig kürzere Standzeit der neuen Fuge.
Was kostet Silikonfugen erneuern?
Preisrahmen für Berlin (Kompletttausch inkl. Altfugenentfernung, Material und Reinigung). Zzgl. Anfahrt / Mindestauftrag.
| Leistung | Preis-Spanne (Richtwert) |
|---|---|
| Wannenfuge komplett (4–6 lfm) | 120–220 EUR |
| Duschkabine rundum (8–15 lfm) | 180–340 EUR |
| Einzelfuge Boden-Wand-Anschluss | 18–32 EUR/lfm |
| Aufpreis Naturstein / Primer-Protokoll | 25–45 EUR pauschal |
| Komplettes Bad (alle Silikonfugen) | 290–560 EUR |
| Überfugen ohne Altfugenentfernung | 8–14 EUR/lfm |
Richtwerte für Berlin/Brandenburg, projektabhängig — kostenloses Festpreis-Angebot anfragen.

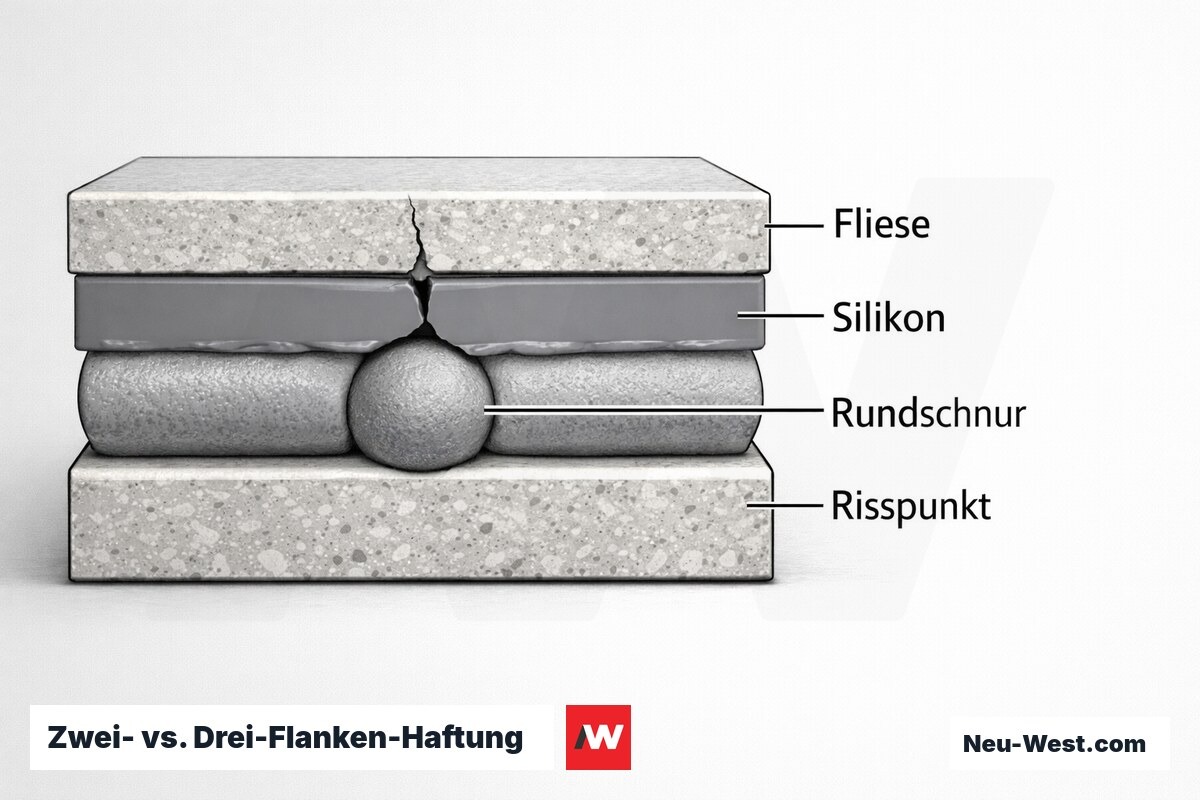

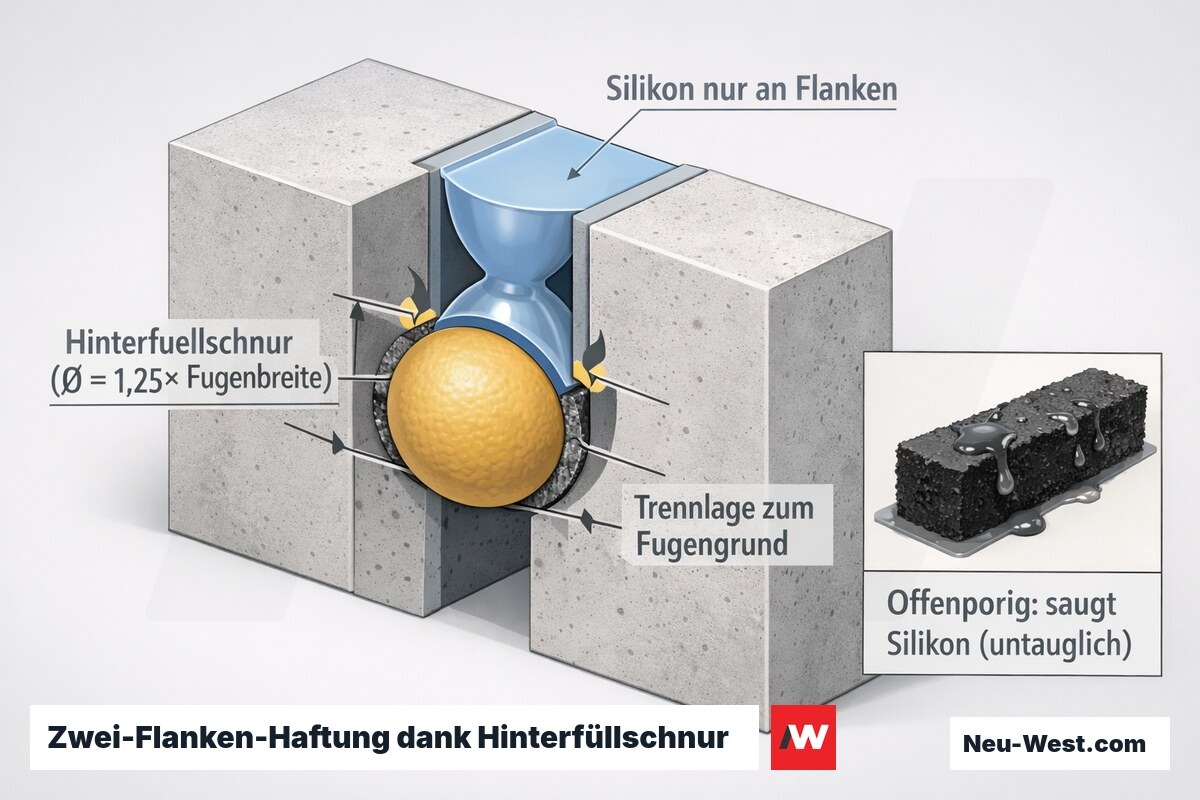

Hinterfüllschnur: Werkstoff, Dimension und Einbau — der unterschätzte Qualitätsfaktor
Die Hinterfüllschnur aus geschlossenporigen Polyethylenschaum (PE-Rundprofil) erfüllt zwei Funktionen: Sie begrenzt die Eindrücktiefe des Silikons auf das statisch optimale Tiefen-Breiten-Verhältnis (t:b = 1:2 bis 1:1) und verhindert die Dreipunktverklebung.
Klebt Silikon gleichzeitig an Hintergrund und beiden Flanken, entstehen beim Verformen Spannungsspitzen im Fugenquerschnitt — die Fuge reißt mittig durch (Kohäsionsversagen), obwohl Material und Haftung einwandfrei sind. Die Schnur trennt als Trennlage den Kontakt zum Fugengrund.
Maßgeblich: Schnurdurchmesser ≈ 1,25× Fugenbreite, damit das Profil nach dem Eindrücken leicht überdehnt und Seitendruck auf die Flanken erzeugt — so hält es seine Position. Offenporige Materialien (Mineralwolle, einfacher Schaumstoff) sind ungeeignet: Sie saugen Silikon auf und ruinieren die Trennlagenfunktion.
Acetat-Silicone auf Naturstein — bleibende Schäden möglich
Essigsäuredämpfe acetatvernetzender Silicone lösen Karbonate in Marmor, Kalkstein und Travertin an und hinterlassen helle, permanente Ätzstellen. Auf Naturstein ausnahmslos Neutral- oder Alkoxy-Silicone verwenden — auch wenn kein Geruch wahrnehmbar ist.
Altsilikon chemisch quellen lassen spart erheblich Zeit
Methoxypropanol-haltige Silikonentferner quellen das Altsilikon in 15–30 min auf; es lässt sich danach ohne mechanisches Ausschleifen abziehen. Besonders effektiv in Innenecken, wo Schleifwerkzeug nicht ansetzt.
Neues Silikon haftet nicht auf altem Silikon
Selbst optisch sauberes Altsilikon bietet keine reproduzierbare Haftgrundlage für Standard-Saniersilicone. Nur LSE-formulierte Sonderprodukte mit dokumentierter Herstellerfreigabe sind für die Überarbeitung vorhandener Fugen geeignet.
Wichtige Begriffe rund um Silikonfugen erneuern
CM-% (Calciumcarbid-Methode)
C1 / C2 (DIN EN ISO 11600)
LM (Low Modulus)
Dreipunktverklebung
Biofilm
LSE-Silicone (Low Surface Energy)

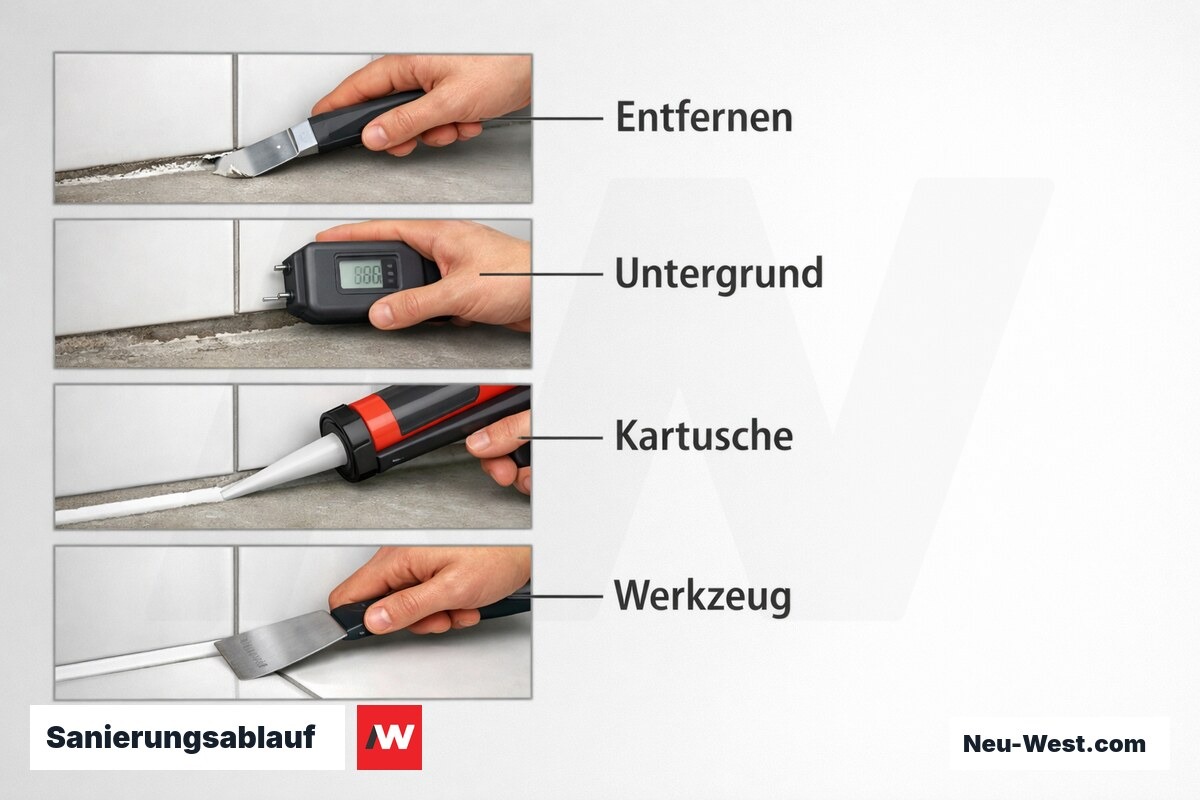

Sanierungsablauf: Silikonfuge Schritt für Schritt
Rückstände des Altsilikons müssen vollständig mechanisch abgetragen und mit Isopropanol entfettet werden — Primer nur auf saugfähigen oder kritischen Untergründen erforderlich. Das Abziehen mit dem Spachtel erfolgt unmittelbar nach dem Einbringen, noch vor der Hautbildung (je nach Temperatur 5 bis 15 Minuten).
