Aufzugsschacht bauen lassen in Berlin – Rohbau und Abnahme aus einer Hand
Der Aufzugsschacht ist das statische und brandschutztechnische Herzstück jeder Aufzuganlage — seine Abmessungen, Maßtoleranzen und Ausführungsqualität entscheiden, ob die spätere Montage der Aufzugtechnik reibungslos gelingt oder kostspielige Nacharbeiten die Inbetriebnahme verzögern. Für Bauherren, Architekten und Immobiliengesellschaften in Berlin beginnt jedes Aufzugprojekt deshalb mit einem normgerecht ausgeführten Schacht.
Die Anforderungen aus EN 81-20, der Berliner Bauordnung (BauO Bln) und der Betriebssicherheitsverordnung (BetrSichV) legen Grubenmaß, Überfahrt, Wandtoleranzen und Feuerwiderstandsklasse verbindlich fest. Ein Schacht, der auch nur einen dieser Parameter verfehlt, riskiert die Versagung der Abnahme durch die Zugelassene Überwachungsstelle (ZÜS) — mit entsprechenden Folgekosten für Nachbesserung und Terminverzug.
Was umfasst der Aufzugsschacht-Bau?
- Baustatische Analyse und Schachtbemessung nach EN 81-20 in verbindlicher Abstimmung mit dem Aufzugshersteller
- Behördliche Abstimmung und Baugenehmigung (Aufzugsanlage als genehmigungspflichtige Sonderanlage nach BauO Bln)
- Rohbauarbeiten: Schachtwände, Schachtgrube inkl. Entwässerungsanschluss, Türöffnungen je Haltestelle
- Brandschutzgerechte Ausführung der Schachtumwandung (F 90 / REI 90) und Schachttüröffnungen (T 30)
- Koordination mit Gewerken Elektro, Lüftung und ggf. Denkmalschutz bei Bestandsobjekten
- Vorbereitung und Begleitung der Erstabnahme durch Zugelassene Überwachungsstelle (ZÜS) nach BetrSichV Anhang 2

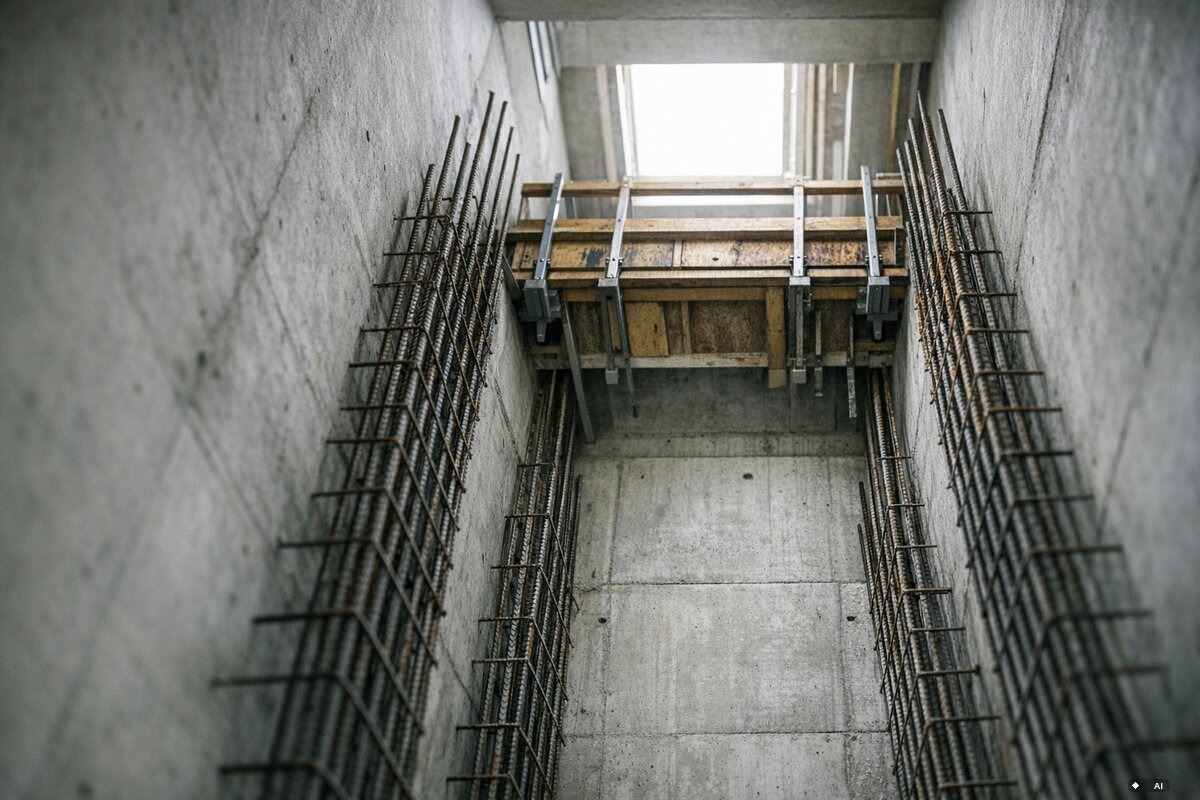

Der Schachtbau umfasst alle Rohbau- und Ausbaumaßnahmen, die für die normgerechte Aufnahme der Aufzugtechnik erforderlich sind. Zur Leistung gehört neben der Bauausführung auch die enge technische Abstimmung mit dem Aufzugshersteller bezüglich Schachtmaßen, Führungsschienen-Verankerungspunkten und Elektroverteilung. Bei nachträglichem Einbau im Bestandsgebäude werden Deckenöffnungen, Grubenerstellung und statische Ertüchtigungsmaßnahmen koordiniert ausgeführt.

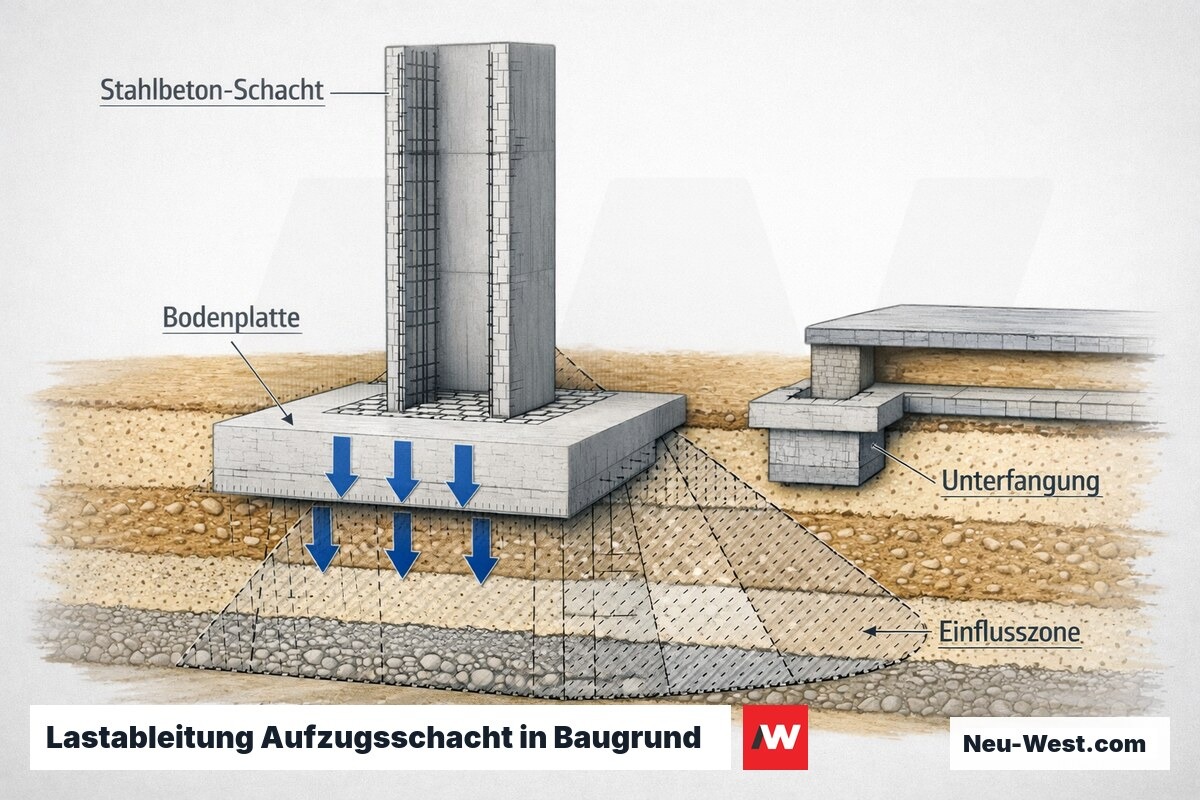

Statik des Aufzugsschachts: Pufferkräfte, Eigenlast, Gründung
Der Aufzugsschacht trägt nicht nur seine eigene Masse — er muss auch die dynamischen Pufferkräfte aus dem Aufprall des Fahrkorbs aufnehmen. Diese Stoßlasten werden als Einzelkräfte direkt in die Schachtsohle eingeleitet und müssen gesondert im Gründungsnachweis berücksichtigt werden; ein pauschaler Ansatz als gleichmäßige Flächenlast ist nicht zulässig.
Bei Berliner Baugrundverhältnissen — häufig aufgefüllte Sande, wechselnde Tragfähigkeiten — kann die Eigenlast eines Stahlbeton-Aufzugsschachts (150 mm Wand, ca. 9 m Höhe, 3 Haltestellen) 25–40 t erreichen. Ohne geeignete Gründung entstehen setzungsrelevante Spannungsunterschiede zwischen Schacht und angrenzendem Baukörper.
Im Neubau lässt sich die Lastableitung über eine durchgehende Bodenplatte oder Streifenfundamente frei planen. Im Bestand ist häufig eine selektive Unterfangung vorhandener Gründungselemente erforderlich, wenn der neue Schacht in deren Einflusszone liegt — ein Punkt, der in frühen Kostenschätzungen regelmäßig unterschätzt wird.

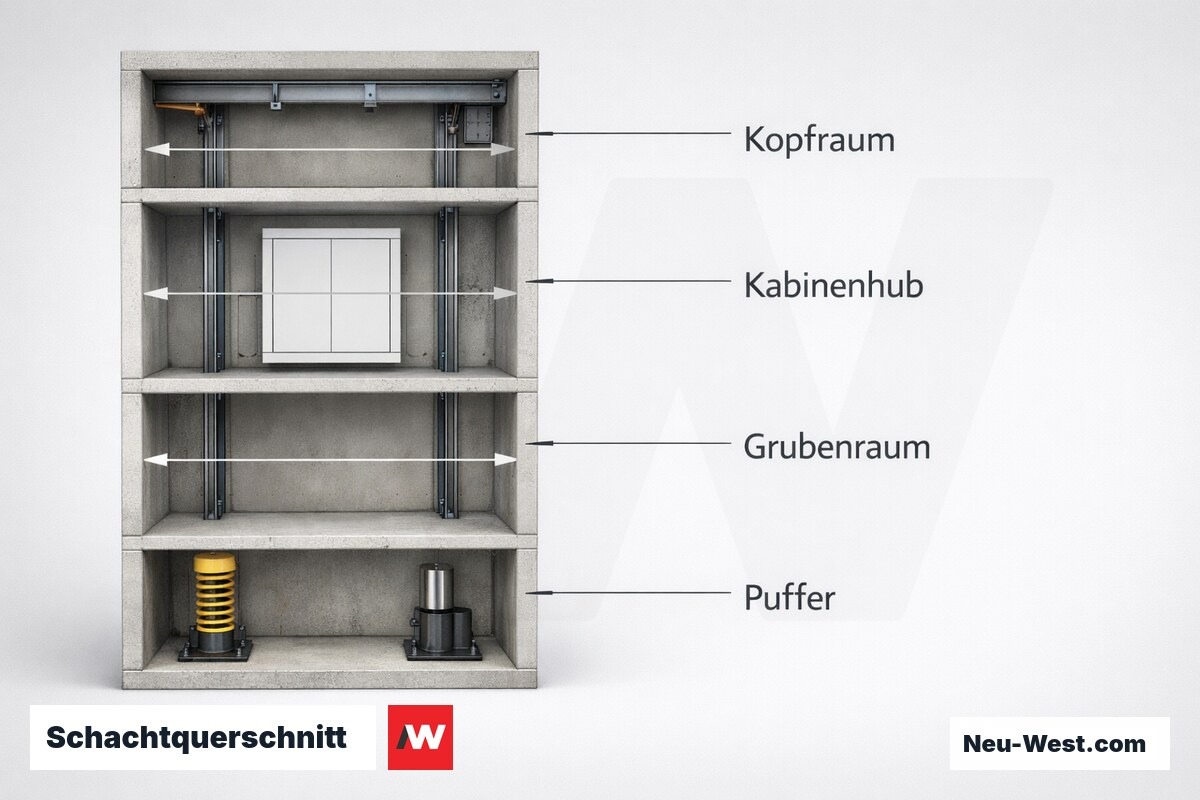

Technische Kennwerte Aufzugsschacht
| Schachtkopfhöhe Standard (EN 81-20) | ≥ 3.500 mm über Pufferteller |
|---|---|
| Schachtkopfhöhe reduziert (Anhang F) | ab 2.000 mm mit Schutzeinrichtungen |
| Unterfahrtiefe Standard | 1.200–1.800 mm je Ausstattung |
| Unterfahrtiefe reduziert (Anhang F) | ab 500 mm mit beweglichem Puffer |
| Wandstärke Stahlbeton (tragende Schachtwand) | ≥ 150 mm, bewehrt nach EC2 |
| Seitlicher Freiraum Kabine zu Schachtwand | min. 50 mm je Seite |
| Toleranz Schachtwandneigung | ± 25 mm über Gesamtschachthöhe |
| Maßtoleranz Schachtöffnung (Einzelmessung) | ± 10 mm je Messstelle |
| WU-Beton Mindestfestigkeit (drückendes Wasser) | C25/30, w/z ≤ 0,50 |
Reduzierte Sicherheitsräume nach EN 81-20 Anhang F
EN 81-20 Anhang F ermöglicht es, Schachtkopfhöhe und Unterfahrttiefe gegenüber den Standardmaßen erheblich zu reduzieren — unter der Bedingung, dass technische Schutzmaßnahmen die fehlende geometrische Reserve kompensieren. Typische Maßnahmen sind: automatisch in Wartungsposition absenkende Puffer, Geschwindigkeitsbegrenzung bei Annäherung an die Endposition oder redundante Abschalteinrichtungen mit Sicherheitsstromkreis.
In der Praxis ist Anhang F oft der Unterschied zwischen machbar und nicht machbar bei Nachrüstungen im Altbau: Eine Unterfahrt von 500 mm statt 1.400 mm vermeidet einen teuren Tiefeneingriff in die Kellerdecke. Die Mindestmaße sind dabei nicht pauschal — sie müssen vom Aufzugshersteller im Konformitätsbewertungsverfahren nach EN 81-20/50 einzeln nachgewiesen werden.
Wichtig: Reduzierte Sicherheitsräume erfordern zwingend eine detaillierte Risikobeurteilung nach EN 81-20 sowie erhöhte Anforderungen an Wartungszugänglichkeit und Notbefreiung. Diese Parameter sind mit dem Aufzugslieferanten verbindlich abzustimmen, bevor der Schachtplan in die Werkplanung geht.
Schachtwand-Rohbaukosten berechnen
Eingabe: Innenperimeter × lichte Gesamtschachthöhe = Wandfläche in m². Beispiel: Schacht 1.800 × 2.200 mm → Perimeter 2×(1,8+2,2) = 8,0 m; Gesamthöhe 17 m (inkl. 1,2 m Unterfahrt + 3,8 m Überfahrt bei MRL-Seiltrieb) → 136 m² Wandfläche. Kalkulationsbasis: Stahlbeton C25/30, 200 mm Wandstärke, zweiseitig bewehrt (ca. 40 kg/m³ Betonstahl), Neubau.
Unverbindlicher Richtwert – der genaue Preis hängt von Untergrund, Aufwand und Ausführung ab.

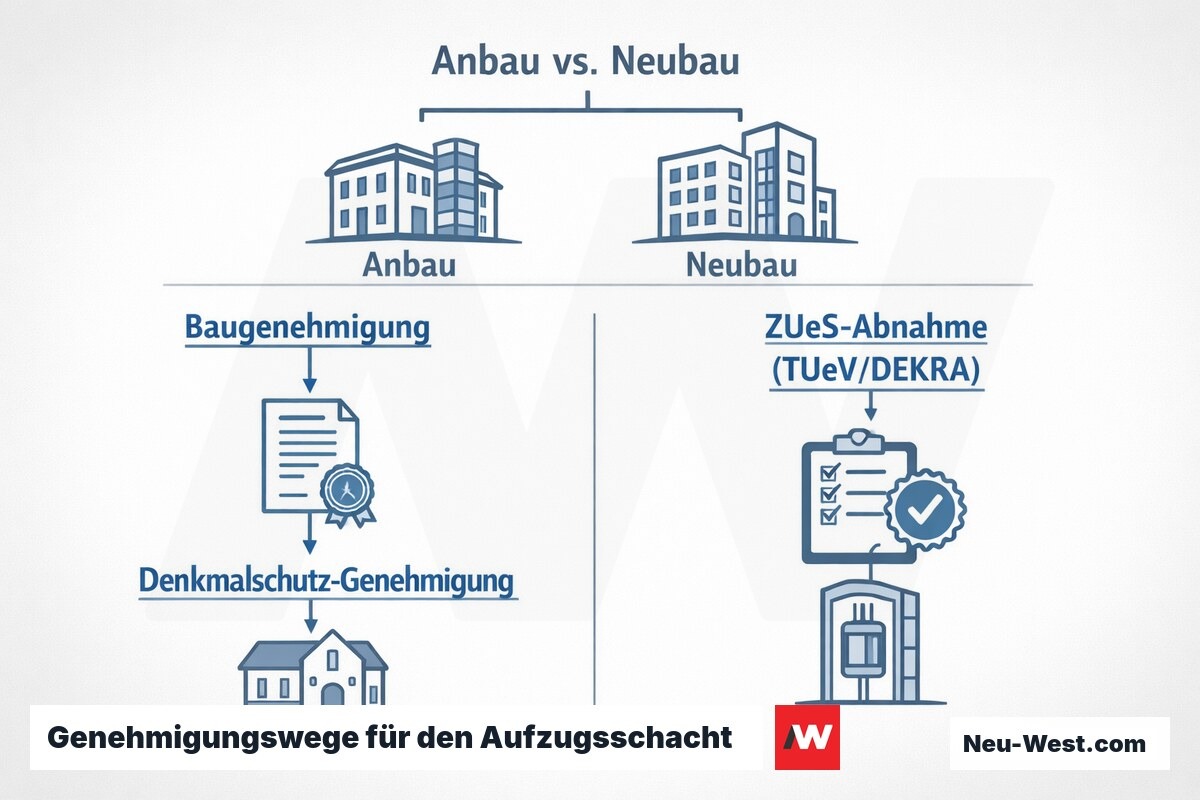

Baugenehmigung oder verfahrensfrei? Rechtslage in Berlin
Die Bauordnung Berlin (BauO Bln) unterscheidet zwischen verfahrensfreien Vorhaben (§ 61), Genehmigungsfreistellung (§ 63) und genehmigungspflichtigen Maßnahmen. Der Einbau eines Aufzugs in ein Bestandsgebäude ist in der Regel genehmigungspflichtig, sobald Eingriffe in tragende Bauteile — Deckenöffnungen, Unterfangungen, neue Fundamentabschnitte — erforderlich sind oder die äußere Gebäudegestalt verändert wird.
Der Anbau eines Außenaufzugsschachts erfordert grundsätzlich eine Baugenehmigung; bei denkmalgeschützten Objekten zusätzlich eine denkmalschutzrechtliche Genehmigung nach DSchG Bln. Im Neubau ist der Schacht Bestandteil der Gesamtbaugenehmigung — ein separates Verfahren entfällt, wenn Schachtplan und Aufzugsdaten im Bauantrag enthalten sind.
Die sicherheitstechnische Abnahme durch eine zugelassene Überwachungsstelle (ZÜS, z.B. TÜV oder DEKRA) nach Betriebssicherheitsverordnung (BetrSichV) läuft unabhängig vom Baugenehmigungsverfahren und ist vor Erstinbetriebnahme verpflichtend. Beide Verfahren müssen zeitlich koordiniert werden — verzögerte ZÜS-Beauftragung blockiert die Inbetriebnahme häufig um vier bis acht Wochen.
Aufzugsschacht im Neubau vs. Bestandsgebäude
| Kriterium | Neubau | Bestandsgebäude (Nachrüstung) |
|---|---|---|
| Gründung | Frei planbar, Bodenplatte möglich | Selektive Unterfangung nötig |
| Schachtmaße | Exakt nach Aufzugsplan wählbar | Eingeschränkt durch Grundrissgeometrie |
| Deckenöffnungen | Rohbaugerecht eingebaut | Kernbohrung + statische Freigabe |
| Schallschutz | Entkopplung von Planungsstart an | Retrofit aufwendig, eingeschränkt wirksam |
| Baugenehmigung Berlin | Teil der Gebäudegenehmigung | Separater Antrag, ZÜS-Abnahme koordinieren |
| Typische Rohbaukosten | 18.000–45.000 EUR | 35.000–80.000 EUR |
Körperschallentkopplung: der unterschätzte Faktor beim Schachtbau
Aufzüge erzeugen im Betrieb Körperschall über Antriebsmotor, Führungsschienen und Puffer. Ungedämmt überträgt er sich über die Schachtwände in die Gebäudestruktur und ist in anliegenden Räumen als Rollgeräusch oder tieffrequentes Dröhnen wahrnehmbar. Gemäß DIN 4109 gilt in Schlaf- und Wohnräumen ein zulässiger Schalldruckpegel von 30 dB(A) für haustechnische Anlagen.
Wirksame Maßnahmen setzen an der Schnittstelle Aufzug–Schacht an: elastomere Schienenhalter mit Einzel-Einfügungsdämmung ≥ 15 dB, schwimmend gelagerte Maschinenträgerkonsolen und bei Hydraulikaufzügen eine vom Schachtkörper entkoppelte Aggregat-Aufstellung. Wer diese Maßnahmen erst nach Rohbauabschluss nachrüstet, zahlt erfahrungsgemäß das Zwei- bis Dreifache.
Im Bestand ist eine vollständige Schacht-Entkopplung — Schacht als eigenständiges Tragwerk ohne Kontakt zum Bestandsbau — selten realisierbar. In solchen Fällen sind hochgedämmte Schienenhalter mit Federlagerung die einzige wirksame Maßnahme; ihre Auswahl muss der Aufzugshersteller anhand einer Körperschall-Prognose belegen, bevor Halterabstand und Befestigungsdetail festgelegt werden.
Schachtbauart-Finder
Welche Rahmenbedingungen treffen auf Ihr Projekt zu?

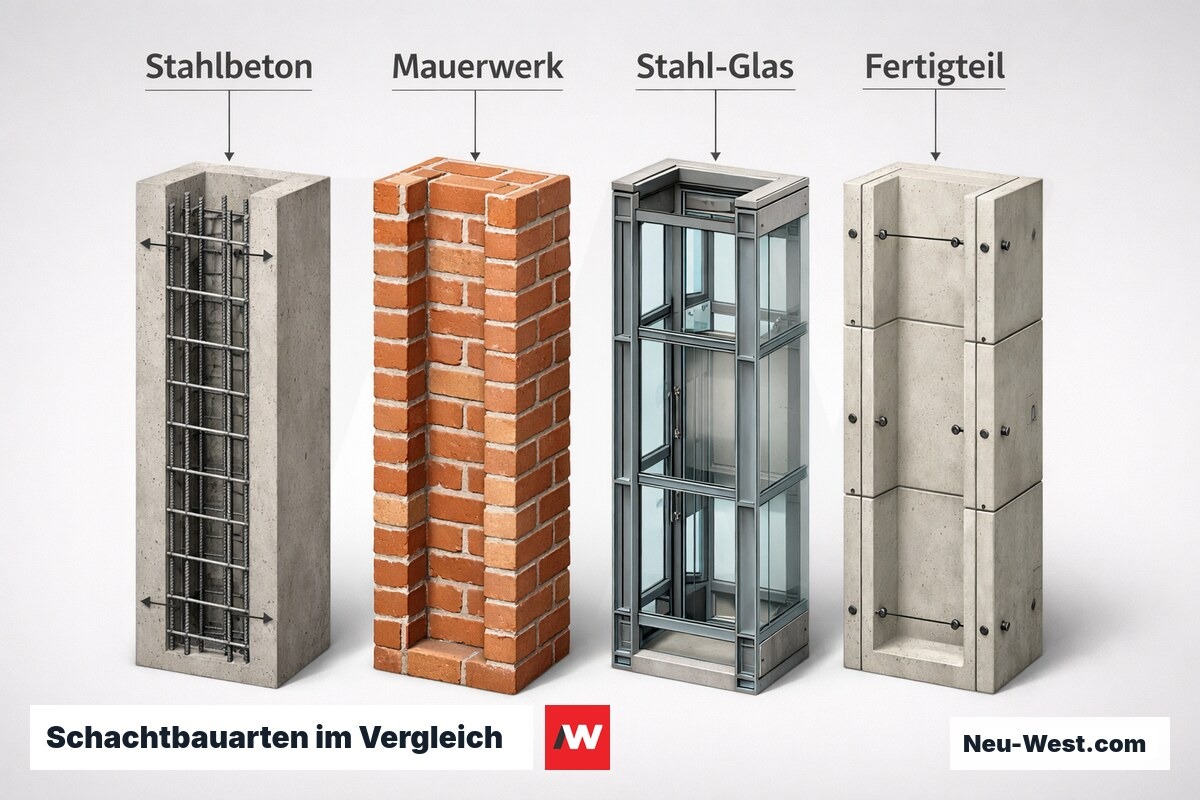

Schachtkonstruktionen im Überblick
Stahlbeton-Schacht (Ortbeton)
Massivste und schalltechnisch günstigste Variante. Wandstärke ≥ 150 mm, bewehrt nach EC2. Ideal für maschinenraumlose Traktionsaufzüge. Hohe Schallmasse reduziert Körperschallübertragung bereits im Bauteil. Standard im Neubau.
Stahlrahmen-Schacht (Leichtbau)
Stahlstützenkonstruktion mit Beplankung (Trapezblech, Gipskarton-Verbundplatte). Deutlich geringere Eigenlast — Vorteil bei Nachrüstungen auf empfindlichen Decken. Schallbrücken an Anschlüssen kritisch; Entkopplung aller Konsolen zwingend einplanen.
Glas-Stahl-Schacht
Repräsentative Lösung für öffentliche Gebäude, Hotels, Atrien. Tragkonstruktion aus Stahl, Verglasung mit Brandschutzglas EI 30 oder EI 60 je nach Fluchtwegfunktion. Bei Außenschächten Windlastnachweis; statisch anspruchsvoll durch Knotengeometrie.
Fertigschacht-Systemlösung
Werksgefertigte Module (Stahlbeton oder Stahl-Sandwich), Kranmontage innerhalb weniger Tage. Eingeschränkte Variabilität bei Grundrissabmessungen. Sinnvoll bei engem Zeitplan oder schwer zugänglichen Baustellen mit beschränkter Schalungs- und Betonierlogistik.

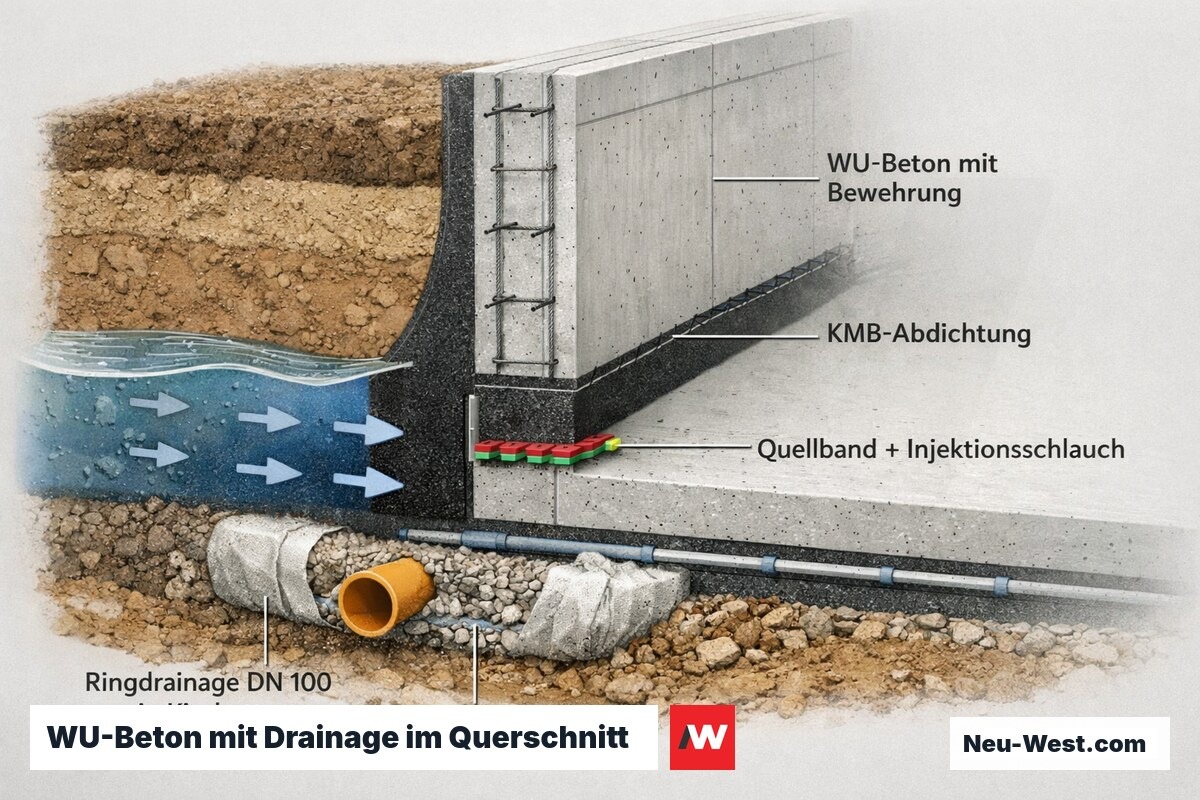

Unterfahrt unter Gelände: WU-Beton und Drainagelösung
Liegt die Aufzugs-Unterfahrt unterhalb des Geländeniveaus oder des zu erwartenden Stauwasserpegels, ist eine wasserundurchlässige Konstruktion erforderlich. Die DAfStb-Richtlinie 'Wasserundurchlässige Bauwerke aus Beton' (WU-Richtlinie) unterscheidet nach Beanspruchungsklasse (W1: nicht drückendes Wasser, W2: drückendes Wasser) und fordert mindestens C25/30 mit w/z ≤ 0,50 sowie Rissbreitenbegrenzung auf 0,20 mm bei Druckwasser.
Als Alternative ist ein Drainagesystem mit Ringdrainage und kapillarbrechender Kiesschicht (DN 100 Drainrohr + KMB-Abdichtung) möglich — vorausgesetzt, das System ist dauerhaft funktionsfähig, zugänglich und wartbar. Im Berliner Innenstadtbereich mit erhöhtem Grundwasserstand bleibt WU-Beton die technisch verlässlichere und im Schadensfall juristisch klarere Wahl.
Ein regelmäßig unterschätzter Punkt: Arbeits- und Dehnfugen in WU-Betonkonstruktionen sind bevorzugte Eintrittsstellen für Wasser. Fugen müssen mit Quellbändern, Stahlblechfugenbändern oder Injektionsschläuchen (nachinjizierbar) abgedichtet werden. Der Aufwand für diese Fugendetails wird in Leistungsverzeichnissen häufig pauschal unterschätzt — er kann 15–25 % der Unterfahrt-Rohbaukosten ausmachen.
Was kostet Aufzugsschacht bauen?
Die Rohbaukosten eines Aufzugsschachts variieren stark nach Konstruktionsart, Gebäudesituation und Ausstattung. Die folgenden Richtwerte gelten für Berlin (Planungsstand Ausführungsplanung, ohne Aufzugsanlage selbst, netto).
| Leistung | Preis-Spanne (Richtwert) |
|---|---|
| Stahlbeton-Schacht Neubau (3–4 Haltestellen, ~9 m Höhe) | 18.000–45.000 EUR |
| Stahlrahmen-Schacht Neubau (Leichtbaukonstruktion) | 15.000–35.000 EUR |
| Fertigschacht-Systemlösung (inkl. Kranmontage) | 22.000–50.000 EUR |
| Schachtbau im Bestand (inkl. Kernbohrung, Unterfangung) | 35.000–80.000 EUR |
| Aufpreis WU-Beton-Unterfahrt (Druckwasser, inkl. Fugenabdichtung) | 8.000–18.000 EUR |
| Körperschall-Entkopplungssystem (Schienenhalter, elastomere Lager) | 3.000–8.000 EUR |
| Tragwerksplanung + Aufzugskoordination (Honorar, ca.) | 4.000–12.000 EUR |
| Baustelleneinrichtung und temporäre Sicherung (Bestand) | 2.000–6.000 EUR |
Richtwerte für Berlin/Brandenburg, projektabhängig — kostenloses Festpreis-Angebot anfragen.

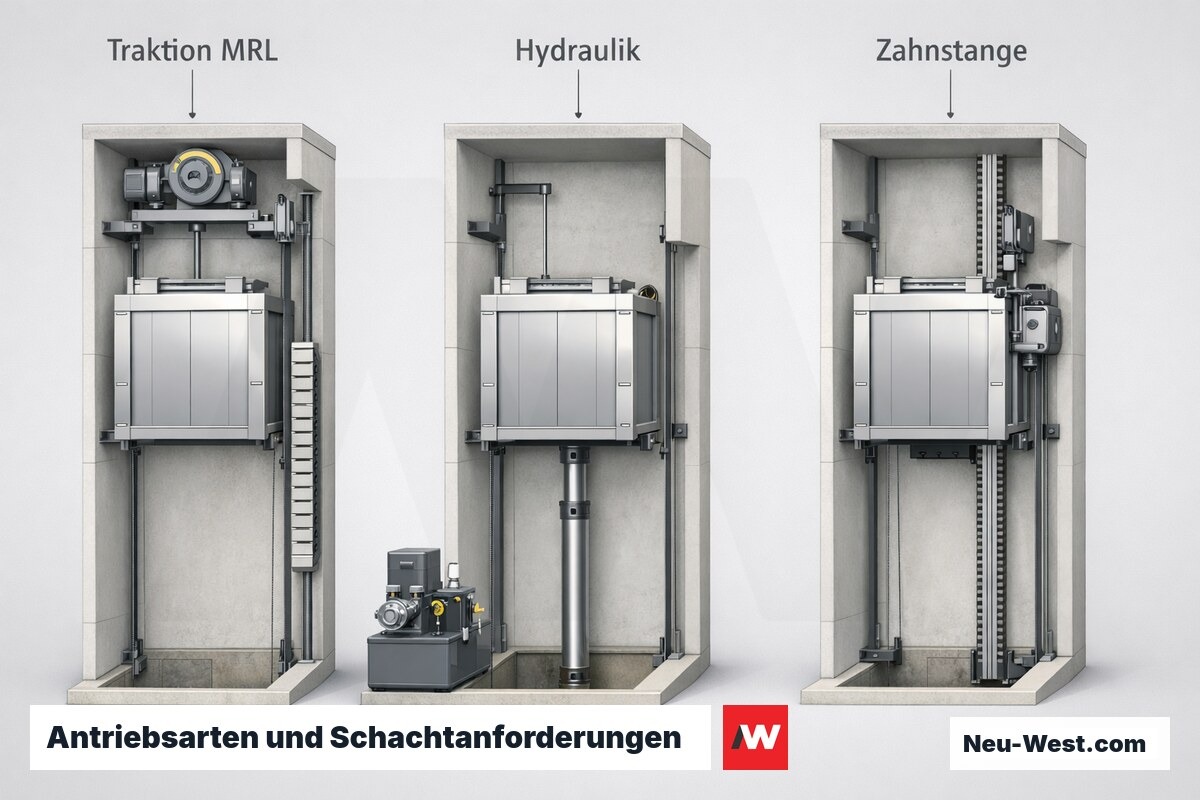

Maschinenraumlose Aufzüge: was der Schacht dafür leisten muss
Bei maschinenraumlosen Traktionsaufzügen (MRL) ist die Antriebseinheit im Schachtkopf integriert — an einer eigenen Tragkonsole an der Schachtwand oder direkt auf der Gegengewichtsführungsschiene. Die Wandkonsole für Maschine und Frequenzumrichter muss Einzelkräfte aufnehmen, die deutlich über normalen Schienenkräften liegen, und ist statisch nachzuweisen; ein vergessener Nachweis bei der Baugenehmigung kann die Abnahme blockieren.
Maschinenraumlose Hydraulikaufzüge benötigen eine größere Unterfahrt, da der Hubzylinder unterhalb des Fahrkorbboden-Niveaus montiert wird. Die Schachtsohle muss druckfest und ölbeständig ausgeführt sein; eine Leckage-Auffangwanne oder -zisterne ist in mehreren Bundesländern technisch vorgeschrieben und sollte in Berlin frühzeitig mit der ZÜS abgestimmt werden.
Steuerungs- und Frequenzumrichterschrank müssen bei MRL-Anlagen zugänglich bleiben — entweder über ein Zugangspanel auf dem Zwischenpodest oder eine Nische auf Haltestellenniveau (typisch 300 × 400 mm). Diese Nische muss im Rohbau eingeplant und ausgespart werden; Nachrüsten in Sichtbeton oder bewehrtem Stahlbeton ist unverhältnismäßig aufwendig.

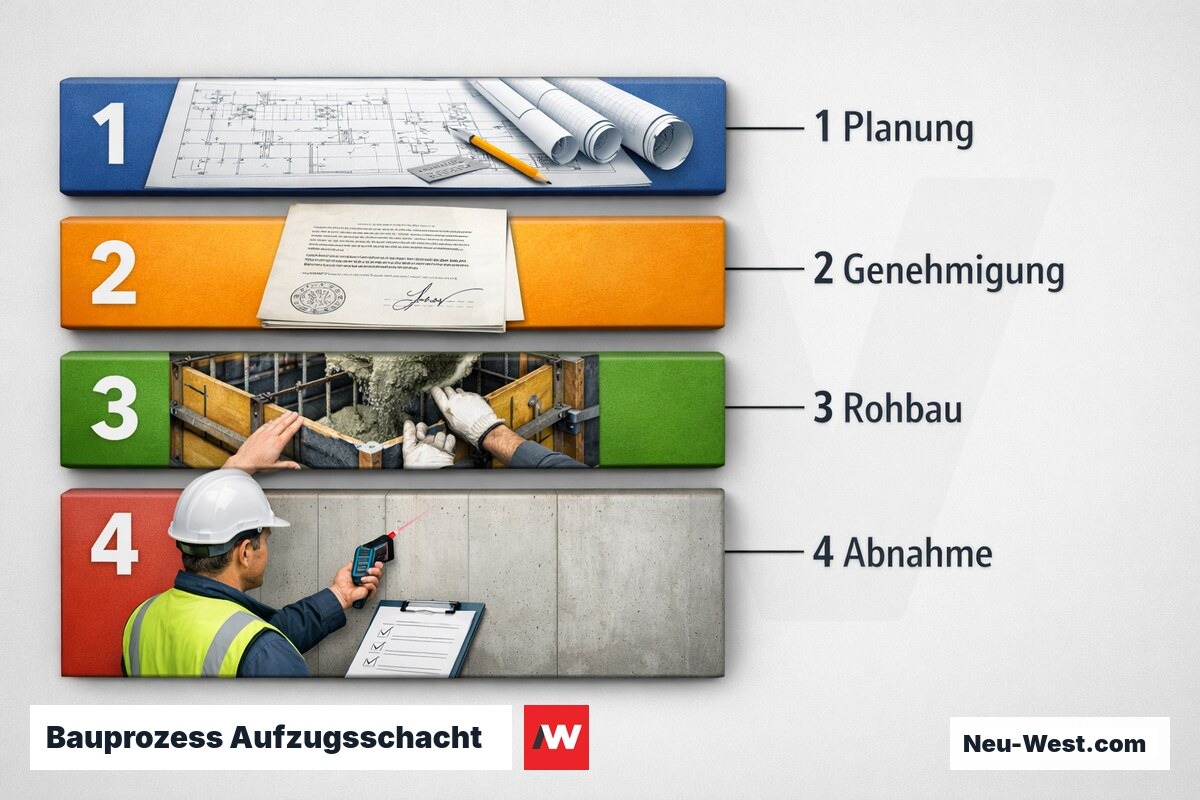

Bauablauf Aufzugsschacht: Reihenfolge und kritische Schnittstellen
Aufzugsauslegung vor Rohbauplanung
Tragfähigkeit, Fahrgeschwindigkeit, Türöffnungsmaße und Antriebsart müssen festliegen, bevor die Schalungsplanung beginnt. Jede Änderung nach der Bewehrungsphase erzeugt überproportionale Kosten.
Baugenehmigung und ZÜS-Koordination
Bauantrag mit statischem Nachweis und Brandschutzkonzept für den Schacht einreichen. Zugelassene Überwachungsstelle (TÜV, DEKRA) frühzeitig benennen und Abnahmeplan abstimmen.
Erdarbeiten und Unterfahrtaushub
Aushub bis Unterkante Unterfahrt; bei Grundwassernähe Wasserhaltung einrichten. Blindbeton als Arbeitsebene. WU-Beton-Bewehrungsplan und Fugendetails vor Betonage prüfen.
Betonage Schachtsohle und Unterfahrt
Sohle in WU-Beton C25/30 mit Fugenabdichtung (Quellband oder Injektionsschlauch). Einlagen für Puffer-Befestigungen bereits jetzt einbetonieren.
Schachtwände Geschoss für Geschoss
Betonage in Abschnitten; Türöffnungen exakt nach Aufzugsplan einschalen. Schienenkonsolen-Einlegplatten oder Gewindehülsen müssen VOR der Betonage eingebaut werden — Nachrüsten ist fehleranfällig.
Schachtkopf und Maschinenträger
Schachtdecke mit Seilführungsöffnung oder Montageöffnung für Hebezeug. Maschinenträger (bei MRL) statisch nachweisen und einbetonieren. Lüftungsöffnung ≥ 1 % des Schachtquerschnitts vorsehen (EN 81-20).
Maßaufnahme und Rohbau-Abnahme
Alle Schachtmaße aufnehmen und protokollieren (Geradlinigkeit, Wandneigung, Türöffnungen). Abweichungen rechtzeitig vor Aufzugsbestellung oder Liefertermin an den Aufzuglieferanten melden.

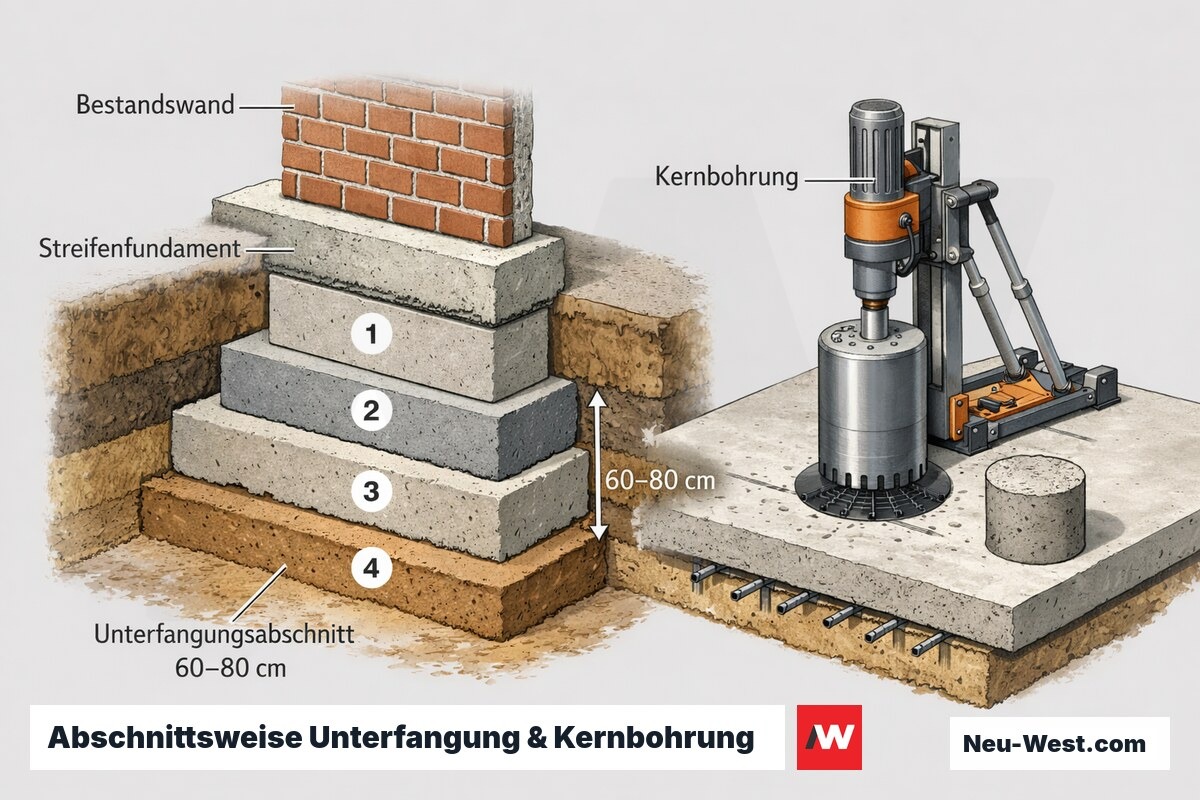

Schachtbau im Bestandsgebäude: Unterfangung und Kernbohrung
Der nachträgliche Einbau eines Aufzugsschachts erfordert in fast allen Fällen Öffnungen durch tragende Stahlbetondecken. Kernbohrungen bis Ø 600 mm sind für Einzeldurchbrüche möglich; größere Schachtöffnungen erfordern Abfangkonstruktionen aus Stahl-Unterzügen, die an den verbleibenden Deckenbereichen angeschlossen werden und vor Beginn der Bohrarbeiten montiert sein müssen.
Liegt der geplante Schacht in der Einflusszone bestehender Streifenfundamente oder Köcherfundamente, ist eine abschnittsweise Unterfangung erforderlich: In Abschnitten von 60–80 cm Breite wird das Fundament freigelegt, Beton eingebracht und erst nach Erhärtung (typisch 3–5 Tage) der nächste Abschnitt begonnen — um Setzungen des laufenden Betriebs im Gebäude zu vermeiden.
Bei denkmalgeschützten Gebäuden — in Berlin-Mitte, Prenzlauer Berg oder Charlottenburg häufig der Fall — erfordert jeder Eingriff in das tragende Gefüge eine denkmalschutzrechtliche Genehmigung nach Berliner Denkmalschutzgesetz (DSchG Bln). Frühzeitige Abstimmung mit der Unteren Denkmalschutzbehörde ist keine Formalität, sondern erspart kostspielige Planungsschleifen nach bereits beauftragten Statik-Leistungen.
Schienenkonsolen VOR der Betonage einbauen
Führungsschienen-Konsolen müssen als Einlegplatten oder Gewindehülsen vor der Betonage in die Schachtwand integriert werden. Nachträgliches Bohren und Dübeln in bewehrtem Stahlbeton erfordert aufwendige Zug- und Querbelastungsnachweise — und ist vermeidbar durch koordinierte Planung vor der Schalung.
Rohbau-Maßaufnahme vor Aufzugsbestellung
Die genauen Schachtmaße sollten per Aufmaß bestätigt sein, bevor die Aufzugsanlage verbindlich bestellt wird. Abweichungen von ≥ 20 mm gegenüber dem Planmaß können Anpassungen an Führungsschienen, Türzargen oder Kabinenbreite erfordern — mit entsprechenden Lieferzeitverzögerungen.
Lüftungsöffnung im Schachtkopf ist Pflicht
EN 81-20 schreibt eine Schachtentlüftung von mindestens 1 % des Schachtquerschnitts vor. Bei Brandschutzanforderungen ist eine schließbare Brandschutzklappe erforderlich. Diese Öffnung muss bereits im Rohbau ausgespart werden; nachträgliches Stemmen in der Schachtdecke ist statisch zu bewerten.

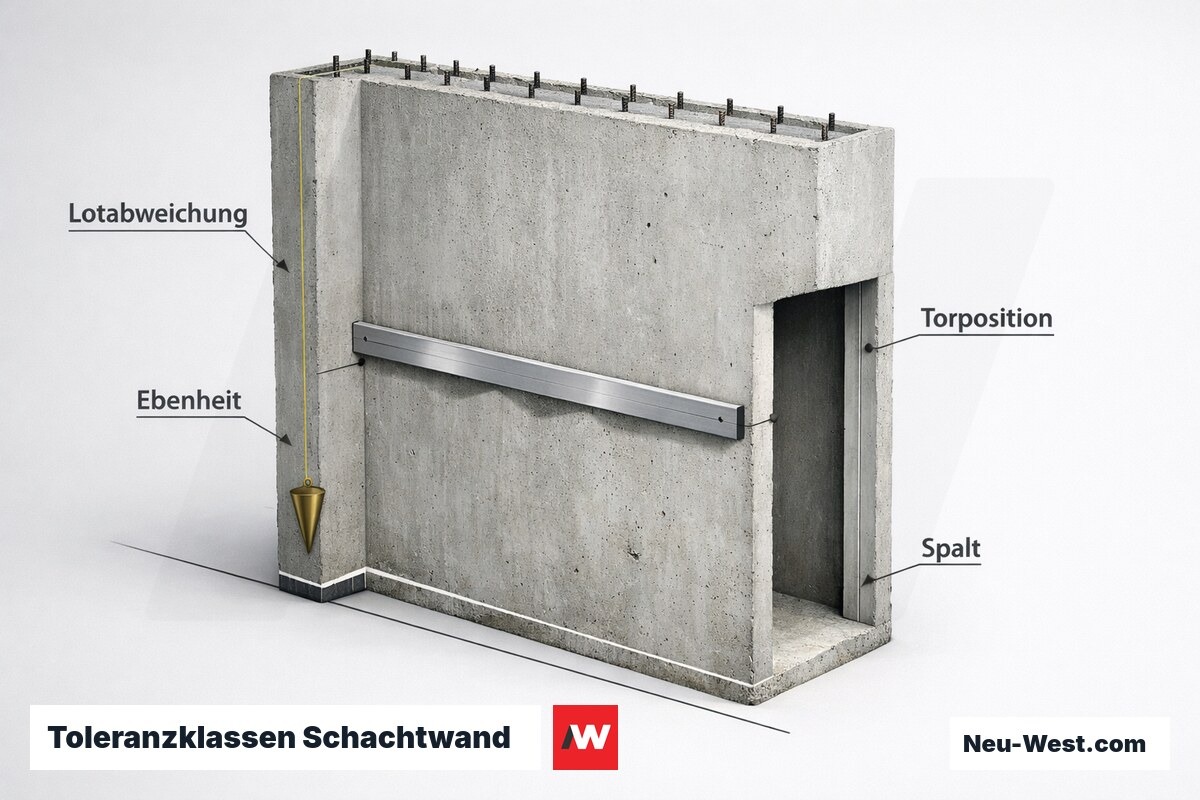

Rohbaufehler, die die Aufzugsmontage blockieren
Der häufigste Stopper bei der Aufzugsmontage: Schachtwände außerhalb der Toleranz. Liegt die Wandneigung über dem zulässigen Grenzabmaß oder weicht die Unterfahrtiefe vom Planmaß ab, muss entweder der Aufzuglieferant die Führungsschienen individuell anpassen (Zusatzkosten, Lieferverzug) oder der Rohbauer stemmt und spachtelt nach — in bewehrtem Stahlbeton ein unverhältnismäßig teurer Eingriff.

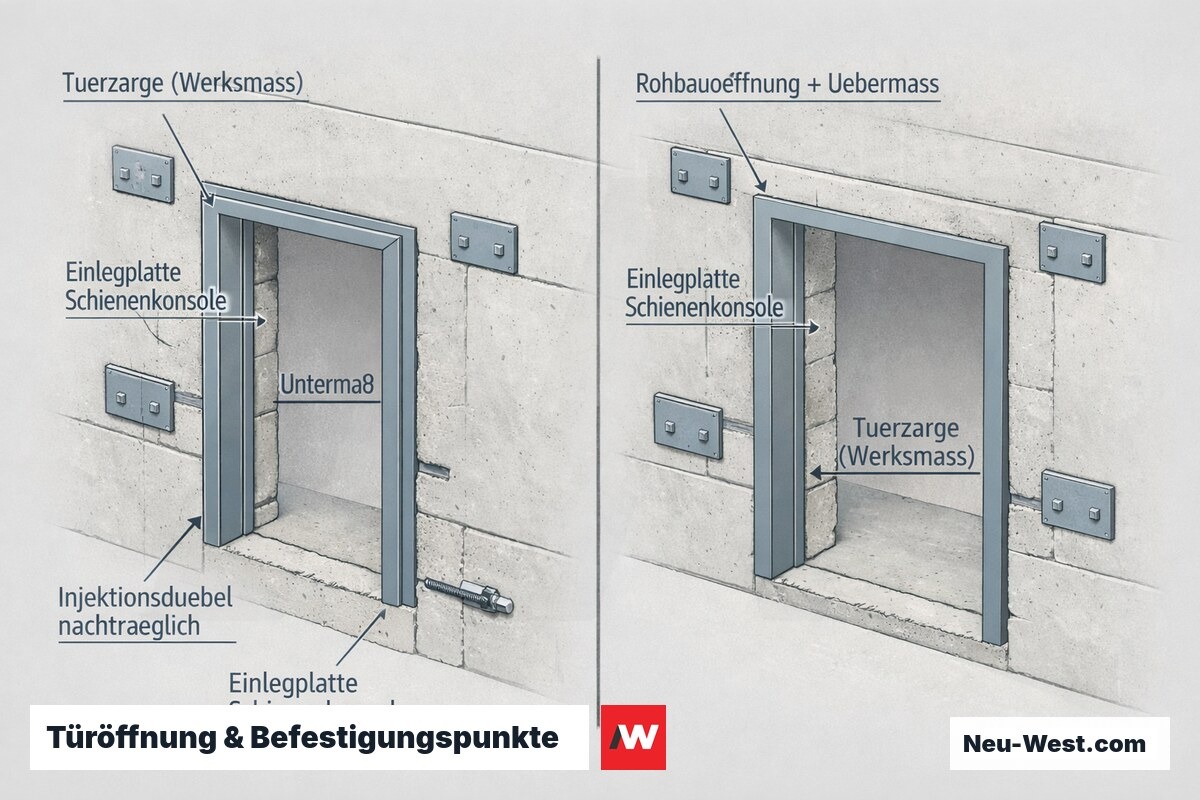

Zweithäufigster Fehler: falsche Türöffnungsmaße. Türzargen werden werksseitig auf Basis der bestellten Aufzugstür gefertigt; ist die Rohbauöffnung 30 mm zu schmal, hilft nur Schleifen oder Stemmen. Empfehlung: Rohbauöffnungen mit ≥ 20 mm Übermaß je Seite ausführen — die Türzarge übernimmt die Feintolerierung.
Fehlende oder falsch positionierte Befestigungspunkte — Einlegplatten für Schienenkonsolen, Ankerpunkte für Maschinenträger, Nischen für Steuerschrank — entstehen, wenn der Aufzugsplan bei der Bewehrungsplanung nicht vorlag. Die Lösung nachträglich: chemische Injektionsdübel mit Bemessungsnachweis nach ETA, oder partielles Ausstemmen und Neubetonieren. Beides kostet Zeit und Geld, das durch frühzeitige Planung vollständig vermeidbar wäre.
Zeitplan: Aufzugsschacht Neubau (typischer Ablauf)
- Aufzugsplanung + Schacht-Koordination (Aufzugsplan, Statik)4–8 Wochen
- Baugenehmigungsverfahren Berlin6–16 Wochen
- Erdarbeiten, Unterfahrtaushub, Sohlbetonage1–2 Wochen
- Schachtwände Rohbau (Geschoss für Geschoss)3–5 Wochen
- Aushärtung, Maßaufnahme, Rohbau-Abnahme2–4 Wochen
- Aufzugsmontage durch Lieferant2–4 Wochen
- ZÜS-Prüfung (TÜV/DEKRA) und Inbetriebnahme1–2 Wochen
Wichtige Begriffe rund um Aufzugsschacht bauen
Unterfahrt
Schachtkopf (Überfahrt)
MRL (Maschinenraumloser Aufzug)
Schienenkonsole
WU-Beton
Körperschall
Unterfangung
ZÜS (Zugelassene Überwachungsstelle)
Ein Aufzugsschacht ist kein reines Rohbaugewerk — er ist integraler Bestandteil des Aufzugssystems. Wer den Schacht ohne freigegebenen Aufzugsplan betoniert, riskiert falsch positionierte Konsolen, zu enge Türöffnungen und unzureichende Unterfahrt. Die Koordination zwischen Rohbau und Aufzuglieferant muss vor der ersten Schalung stehen, nicht danach.
