Q: Welchen Griffdurchmesser muss ein normgerechter Handlauf haben — und warum schließen viele Designprofile genau das aus?

Die Griffgeometrie ist sicherheitsrelevant: Runde Profile mit einem Außendurchmesser von 32–40 mm gelten als optimal greifbar, weil die Hand die Stange vollständig umschließen und bei einem Sturz reflexartig zugreifen kann. Ovale, flache oder asymmetrische Designprofile schränken diese Greifbarkeit ein; viele sind optisch attraktiv, verfehlen aber das Kriterium der 'geschlossenen Hand'. DIN 18065 fordert für Gebäudetreppen eine ergreifbare Handlaufform — bei der Auswahl von Flachprofilen oder Rechteckprofilen ist daher eine Prüfung auf Konformität mit dieser Anforderung notwendig, nicht nur ein optisches Urteil.

Q: Wie viel lichter Abstand muss zwischen Handlauf und Wand bleiben — und was passiert, wenn Altbauputz zu weit vorsteht?

DIN 18065 fordert einen lichten Abstand von mindestens 40 mm zwischen der dem Handlauf zugewandten Außenkante des Profils und der Wandoberfläche. Dieser Wert ist keine Komfortgröße, sondern verhindert das Einklemmen der Hand beim Abstützen. In der Praxis scheitert dieser Abstand häufig an Altbauputz: Wände mit mehrlagigem Putzaufbau (Spritz-, Grund-, Glattputz, Farbe) stehen 3–5 cm vor dem Rohziegel. Kurze Standardkonsolen reichen dann nicht aus — es werden Verlängerungsrohre oder angepasste Sonderkonsolen benötigt.

Q: Wie groß ist die Horizontallast, gegen die ein Wandhandlauf konstruiert sein muss — und wie wirkt sich das auf die Dübelwahl aus?

Der Eurocode 1 (EN 1991-1-1) unterscheidet nach Nutzungskategorie: In Wohngebäuden beträgt die charakteristische Horizontallast auf Handläufe 0,5 kN/m, in Bereichen mit Menschenansammlung (Kategorie C) bis 3,0 kN/m. Bei einem Konsolenabstand von 1,5 m muss ein einzelner Wandpunkt also bis zu 0,75 kN (Wohngebäude) in ungünstiger Schräglast aufnehmen. Das schließt einfache Universaldübel in weichem Mörtel aus; erforderlich sind ETA-zugelassene Befestigungsmittel mit tabellierten charakteristischen Tragfähigkeitswerten (Nrk, Vrk) für den jeweiligen Untergrundtyp.

Q: Ab welchem Zeitpunkt verliert ein Bestandshandlauf seinen Bestandsschutz und muss nach aktuellem Regelwerk ersetzt werden?

Bestandsschutz gilt für Handläufe, die zum Zeitpunkt ihrer Errichtung dem damals geltenden Recht entsprachen. Er erlischt, wenn eine wesentliche Änderung an der Treppe oder dem Gebäude vorgenommen wird — etwa ein Umbau der Treppenanlage, eine Nutzungsänderung (z. B. Wohnen zu Gewerbe) oder eine Sanierung, die das Bauteil selbst betrifft. Ein Handlauf, der nur verwittert ist und in gleicher Lage und Ausführung erneuert wird, bleibt bestandsgeschützt; wird das Profil oder die Position geändert, greift der aktuelle Regelwerkstand. In Berlin regelt die BauOBln in Verbindung mit DIN 18065, wann dabei Baugenehmigungspflicht entsteht.

Q: Was fordert DIN 18040 beim Handlauf über die Anforderungen der DIN 18065 für Standardgebäude hinaus?

DIN 18040-2 (barrierefreie Wohnungen) und DIN 18040-1 (öffentlich zugängliche Gebäude) stellen zusätzliche Anforderungen: Handläufe müssen beidseitig vorhanden sein, auf einer Höhe von 85 cm gemessen von der Stufenvorderkante, und an Treppenanfang und -ende mit einem waagerechten Überstand von 30 cm über das Podest hinausgeführt werden. Unterbrechungen am Zwischenpodest sind nicht zulässig — der Handlauf wird ohne Lücke weitergeführt. Diese Vorgaben betreffen formal nur barrierefreiheitspflichtige Gebäude, sind aber auch bei privaten Nachrüstungen sinnvoll, da besonders der waagerechte Überstand Sehbehinderten und älteren Personen die Treppenorientierung erheblich erleichtert.

Q: V2A oder V4A Edelstahl für Außenhandläufe — welcher Unterschied besteht tatsächlich und wann ist der Aufpreis gerechtfertigt?

V2A (Werkstoff-Nr. 1.4301) ist austenitischer Edelstahl mit 18 % Chrom und 8 % Nickel — ausreichend für trockene bis gelegentlich benetzte Innenräume. V4A (1.4401/1.4404) enthält zusätzlich 2–3 % Molybdän, das die Beständigkeit gegen chloridhaltige Medien deutlich erhöht. Für Berliner Außentreppen mit Tausalzeintrag ist V4A die fachlich gebotene Wahl: Tausalz enthält Chloride, die in V2A Lochfraß (Pitting) auslösen können — optisch erst spät erkennbar, dabei tief in die Oberfläche eindringend. Der Materialaufpreis beträgt üblicherweise 15–25 % auf das Rohmaterial; gegenüber dem Risiko einer Frühkorrosion ist das wirtschaftlich eindeutig.

Q: Warum sind Spreizanker in Porenbetonwänden unzulässig — und welches Befestigungssystem ist normativ einsetzbar?

Porenbeton (z. B. Ytong, Hebel) hat eine geringe Rohdichte von 300–700 kg/m³ und eine spröde Porenstruktur. Spreizanker übertragen Kraft durch radiale Klemmwirkung — dieser Mechanismus bricht in Porenbeton das Material ringförmig auf, bevor die Krafteinleitung vollständig wirkt. Normativ zulässig sind in Porenbeton ausschließlich ETA-zugelassene Injektionsmörtel mit Siebhülse (Verbundanker) oder speziell für Porenbeton ausgelegte Schraubanker mit entsprechender ETA-Option für diesen Untergrundtyp. Ausschlaggebend ist nicht die Produktbezeichnung, sondern die ETA-Eignung für den Untergrundtyp — dieser Nachweis muss vor dem Einbau geprüft und dokumentiert werden.

Q: Wie wird die Handlaufkontinuität an einem Halbpodest technisch korrekt gelöst — und was ist der häufigste Fehler?

An einem Halbpodest muss der Handlauf im Bogen ohne Unterbrechung weitergeführt werden — ein so genannter Handlaufkrümmer (180°-Bogen oder Kombination aus Aufhacker und seitlichem Übergangsbogen) verbindet den steigenden Lauf mit dem gegenläufigen. Häufigster Fehler: Zwei separate Handlaufabschnitte werden am Podestende abgekürzt, und es entsteht eine Lücke. Das ist nicht nur ein Normverstoß (fehlende Kontinuität nach DIN 18065), sondern unfallträchtig: Bei einem Sturz greift die Hand reflexartig ins Leere. Die korrekte Ausführung erfordert entweder einen konfektionierten Krümmer passend zu Profildurchmesser und Treppenlaufwinkel oder einen vor Ort angepassten Schweißkrümmer — kein Abdecken mit Kunststoffkappe.

Ob fehlender Handlauf an der Innentreppe, verrottete Holzkonstruktion oder nachrüstpflichtiger Treppenabgang im Mehrfamilienhaus: Die Montage ist normgebunden und sicherheitsrelevant. DIN 18065 definiert Griffgeometrie, Höhenlage und Wandabstand; der Eurocode 1 (EN 1991-1-1) schreibt die Horizontallast vor, gegen die Konsolen und Dübel standhalten müssen — und diese Last ist höher, als viele erwarten.

Entscheidend ist nicht nur das Material — Holz, Edelstahl, Aluminium oder beschichteter Stahl — sondern die systemkonforme Verbindung zwischen Handlaufprofil, Konsole und tragendem Untergrund. Ein falsch dimensionierter Dübel in Porenbeton oder ein zu großer Konsolenabstand kann dazu führen, dass der Handlauf bei Belastung versagt, ohne dass dies von außen erkennbar ist.

Kontakt Kostenlose Erstberatung

Leistungsumfang

Was umfasst Handlauf montieren & nachrüsten?

Aufmaß und Untergrundbeurteilung (Beton, Vollziegel, Porenbeton, Trockenbau) mit Festlegung der Befestigungsklasse und Dübelzulassung
Auswahl des normgerechten Handlaufprofils: Griffdurchmesser, Querschnittsform, Material und Korrosionsschutzklasse für Innen- oder Außenbereich
Kernbohrung oder Hammerbohrung, Einbau ETA-zugelassener Befestigungsmittel mit nachgewiesener Mindest-Auszugskraft je Konsolenpunkt
Montage der Wandkonsolen im zulässigen Achsabstand (max. 1,5 m) und kraftschlüssige Verbindung mit dem Handlaufprofil
Anfang und Ende: waagerechter Überstand über das erste und letzte Podest, kontinuierliche Handlaufführung ohne Unterbrechung an Zwischenpodesten
Abnahme: Prüfung von Griffhöhe, lichtem Wandabstand, Profilstabilität und optionale Stichproben-Belastungsprüfung (Horizontallast)

Der Montageaufwand variiert stark je nach Untergrundtyp und Treppenlänge. Porenbeton und Gipskarton erfordern explizit zugelassene Spezialanker — Standardspreizanker sind hier nicht verwendbar und führen zu einem nicht nachweisbaren, gefährlichen Einbau. Bei Berliner Altbauten besteht der Untergrund häufig aus Vollziegelmauerwerk mit Kalkputz; entscheidend sind dort Verankerungstiefe und Mörtelfugenabstand vor dem Bohren.

85–100 cmGriffhöhe nach DIN 18065 (Wohnbau)

0,5–1,0 kN/mHorizontallast Handlauf (Kat. A–C, EN 1991-1-1/NA)

≥ 40 mmPflicht-Wandabstand für Greifbarkeit

Ø 30–50 mmErgonomisch optimaler Rohrdurchmesser

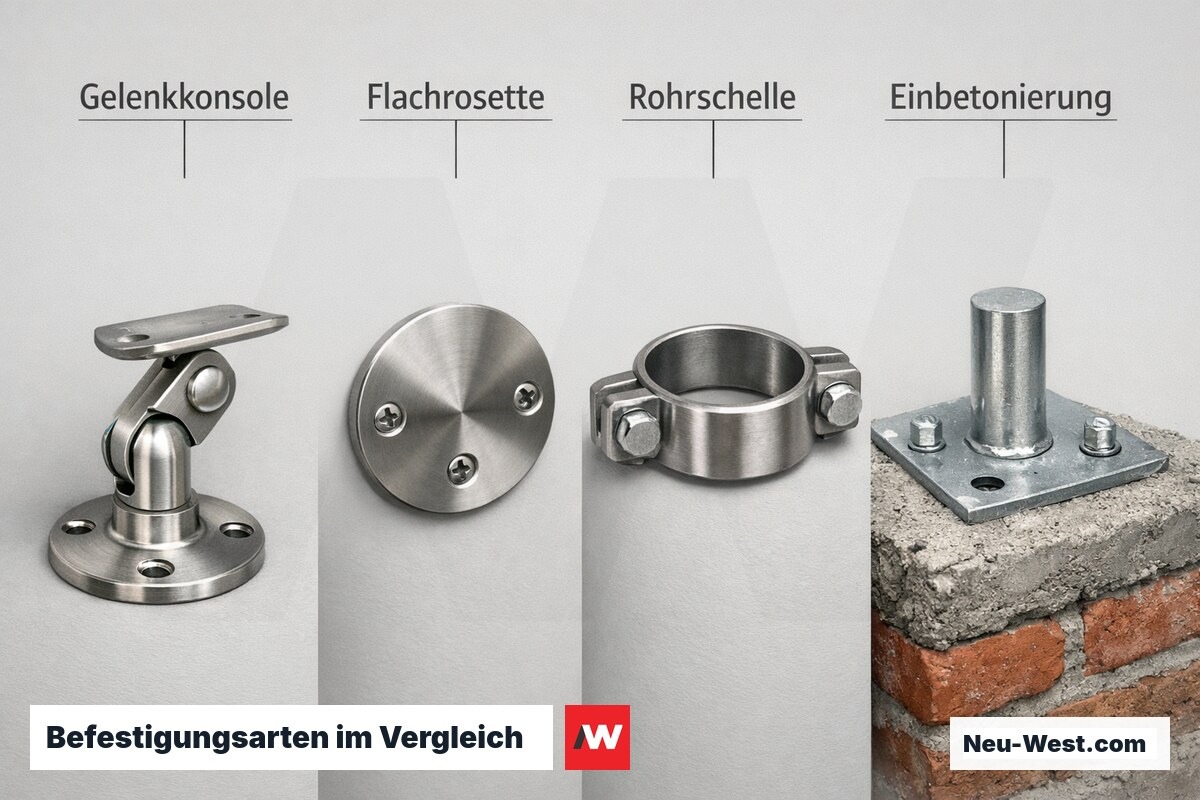

Befestigungsarten im Vergleich – Erklär-Grafik (NEUWEST Berlin)

DIN 18065 oder ASR A1.8 — welche Norm gilt wirklich?

DIN 18065 regelt Gebäudetreppen im bauordnungsrechtlichen Kontext und gilt für Wohn-, Büro- und öffentliche Gebäude — sie schreibt Handlaufhöhen von 85 bis 100 cm (Stufenvorderkante bis Oberkante Handlauf) vor.

Die ASR A1.8 ist dagegen ausschließlich für Arbeitsstätten im Sinne der Arbeitsstättenverordnung verbindlich und fordert dort eine Mindesthöhe von 1,00 m. Ein verbreiteter Irrtum: In reinen Wohngebäuden gilt die ASR A1.8 nicht — sie wird gelegentlich fälschlich als Begründung für höhere Nachrüstmaße angeführt.

Entscheidend ist stets die Gebäudenutzung: Wird ein Gebäude oder ein Teilbereich als Arbeitsstätte betrieben, überlagert die ASR A1.8 die bautechnische Norm für diesen Bereich — beide Regelwerke schließen sich nicht aus, sondern greifen je nach Nutzungsklasse ineinander.

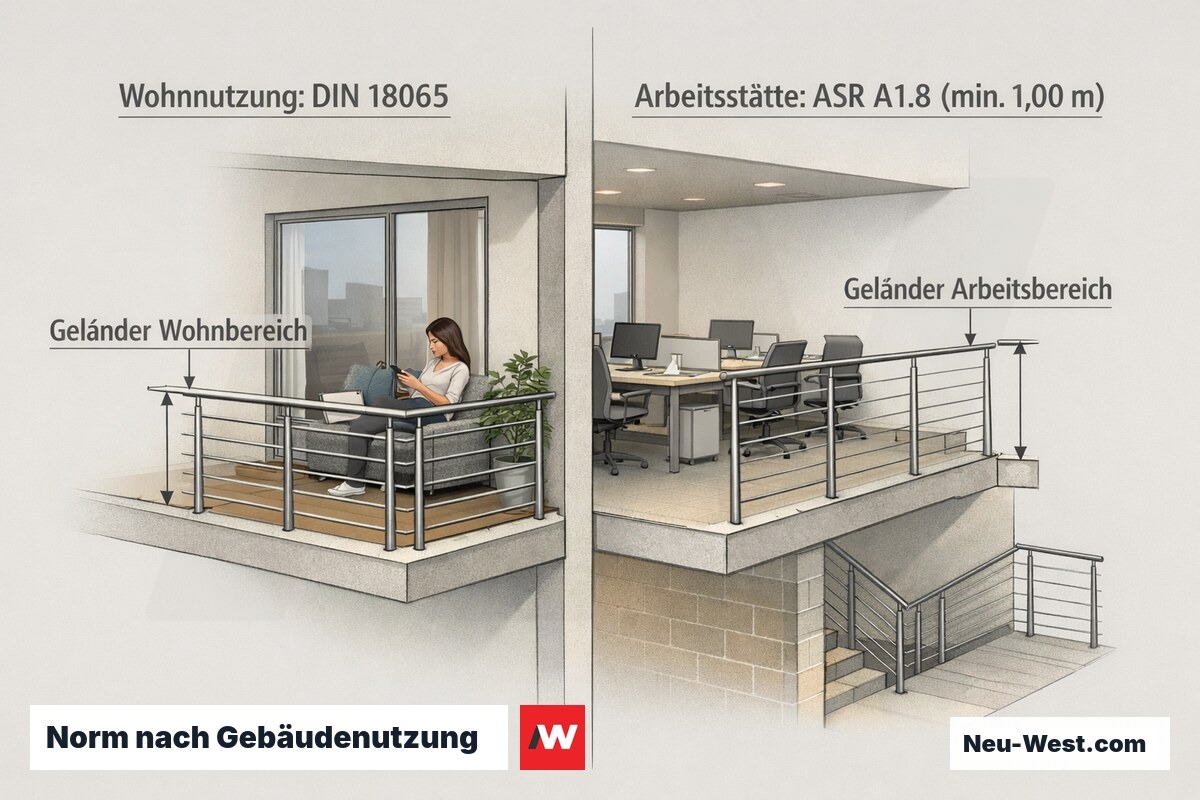

Gebäudequerschnitt zeigt Wohnbereich mit DIN 18065 und Arbeitsstätte mit ASR A1.8 und höherem Geländer nebeneinander.

Preise & Kosten

Was kostet Handlauf montieren & nachrüsten?

Richtpreise für Berlin inkl. Montage und Kleinmaterial; Altbau-Zuschläge und Sonderleistungen separat ausgewiesen.

Leistung	Preis-Spanne (Richtwert)
Holzhandlauf nachrüsten (inkl. Wandhalter)	180–320 EUR/m
Edelstahlrohr Ø 42,4 mm, Güte 1.4301 (Innen)	280–480 EUR/m
Edelstahlrohr Ø 42,4 mm, Güte 1.4404 (Außen/Feucht)	380–620 EUR/m
Glashandlauf VSG 2×8 mm mit Klemmhaltern	750–1.400 EUR/m
Befundaufnahme / Normkonformitäts-Check	150–280 EUR pauschal
Injektionsmörtel-Nachrüstung je Ankerstelle (Altbau)	45–90 EUR/Stk
Zuschlag Montage bei laufendem Betrieb (Schutzmaßnahmen)	15–25 %

Richtwerte für Berlin/Brandenburg, projektabhängig — kostenloses Festpreis-Angebot anfragen.

Lastannahmen und Ankerauslegung — was hält den Handlauf wirklich?

Die Bemessung der Wandhalter richtet sich nach DIN EN 1991-1-1 in Verbindung mit dem deutschen Nationalen Anhang: In Nutzungskategorie A (Wohngebäude) sind 0,5 kN/m als horizontale Linienlast anzusetzen, in Kategorie C (öffentliche Versammlungsflächen) 1,0 kN/m.

Ein kritischer Praxisfehler: Handlaufhalter ohne ETA-Zulassung (European Technical Assessment) sind für sicherheitsrelevante Verbindungen nicht verwendbar — der Hersteller muss für die Halter-/Dübel-Kombination eine nachgewiesene zulässige Last angeben.

Der Halterachsabstand ergibt sich aus dem Quotienten der zulässigen Halterlast und der anzusetzenden Normenlinienlast — er darf nicht pauschal aus Katalogangaben übernommen werden, sondern muss für jede Untergrundkombination nachgerechnet oder durch eine explizite Zulassungsaussage abgedeckt sein.

Interaktiv

Handlauf nachrüsten: Materialkosten & Montageaufwand kalkulieren

Basis: Edelstahl-Rundrohr Ø42 mm (Wandstärke 2 mm), Konsolenabstand 0,9 m, Untergrund Beton/Vollziegel. Konsolengarnitur, Dübelsatz und Endkappen sind in der Montageposition eingerechnet — ohne Anfahrtspauschale und Mindermengenzuschlag.

Fläche (m²)

–Edelstahl-Rohrprofil Ø42 mm

–Richtkosten inkl. Arbeit

Unverbindlicher Richtwert – der genaue Preis hängt von Untergrund, Aufwand und Ausführung ab.

Im Überblick

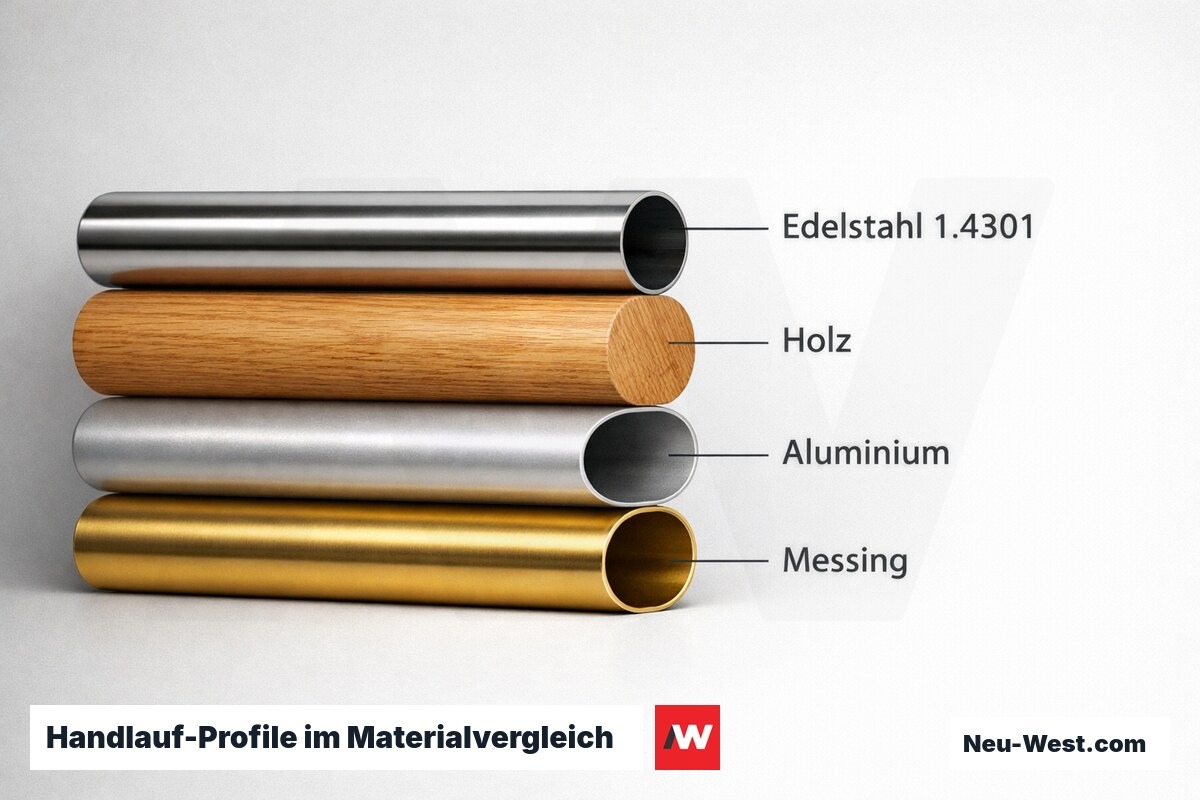

Handlauf-Materialien im Überblick

Holzhandlauf

Buche, Eiche oder thermisch modifiziertes Holz (TMT) für Außenanlagen. Natürliche Haptik und Wärme; erfordert Wartungsintervalle und zwingend versiegelte Hirnholzenden an Kappschnitten.

Edelstahlrohr Ø 42,4 mm

Meistverwendeter Nennmaß-Durchmesser nach EN 10220. Güte 1.4301 für Innenräume, 1.4404 für Außen- und Feuchtbereiche. Nahtloses Rohr bietet höhere Oberflächenqualität als geschweißtes.

Flachstahlhandlauf

Warmgewalzter Flachstahl, typisch 40×8 mm, pulverbeschichtet. Wirtschaftlich für geradläufige Treppen; ergonomisch eingeschränkt, da kein rundes Greifprofil entsteht.

Glashandlauf VSG

Laminierte Scheiben mit PVB-Folie; freistehend oder wandseitig eingespannt. Standsicherheitsnachweis nach DIN 18008-4 erforderlich; hohe optische Leichtigkeit, höchster Kostenaufwand.

Kunststoff-Aufsteckprofil

PVC- oder Nylon-Hohlprofil über Metallkern; günstig, in vielen RAL-Farben lieferbar. Eingeschränkte UV- und Schlagbeständigkeit — für dauerhaft exponierte Außenanlagen nur bedingt geeignet.

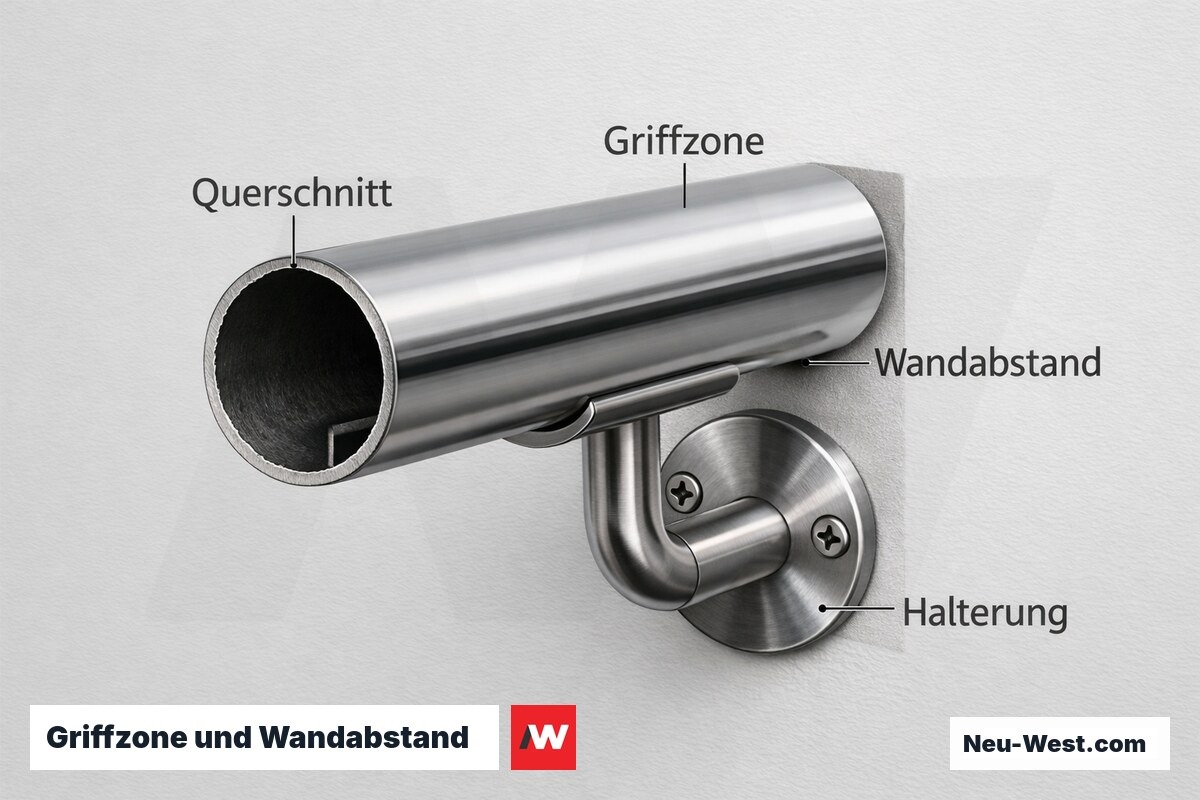

Griffzone und Wandabstand: Normgerechter Querschnitt – Erklär-Grafik (NEUWEST Berlin)

Holzhandlauf: Schwinden, Quellen und die Unterschätzung des Hirnholzes

Holzhandläufe arbeiten mit Feuchtigkeitsschwankungen — tangentiale Schwindmaße liegen je nach Holzart bei 5–10 %, radiale bei 2–5 %. An Stoßfugen und Anschlusspunkten entstehen dadurch Spaltweiten, die regelmäßig kontrolliert und versiegelt werden müssen.

Kritischer Punkt Hirnholz: Querschnittsflächen an Kappschnitten saugen Wasser bis zu zehnfach schneller auf als Längsschnittflächen. Ungeschützte Hirnholzenden führen zu tiefen Längsrissen, die die Handlaufstruktur in wenigen Jahren zerstören.

Geeignete Schutzmaßnahmen sind das Auftragen eines Hirnholzversieglers (Acrylat- oder Öl-Wachs-Basis) unmittelbar nach dem Schnitt sowie das Abdecken mit Metallkappen — letztere sind bei exponierten Außenhandläufen die dauerhaft zuverlässigere Lösung.

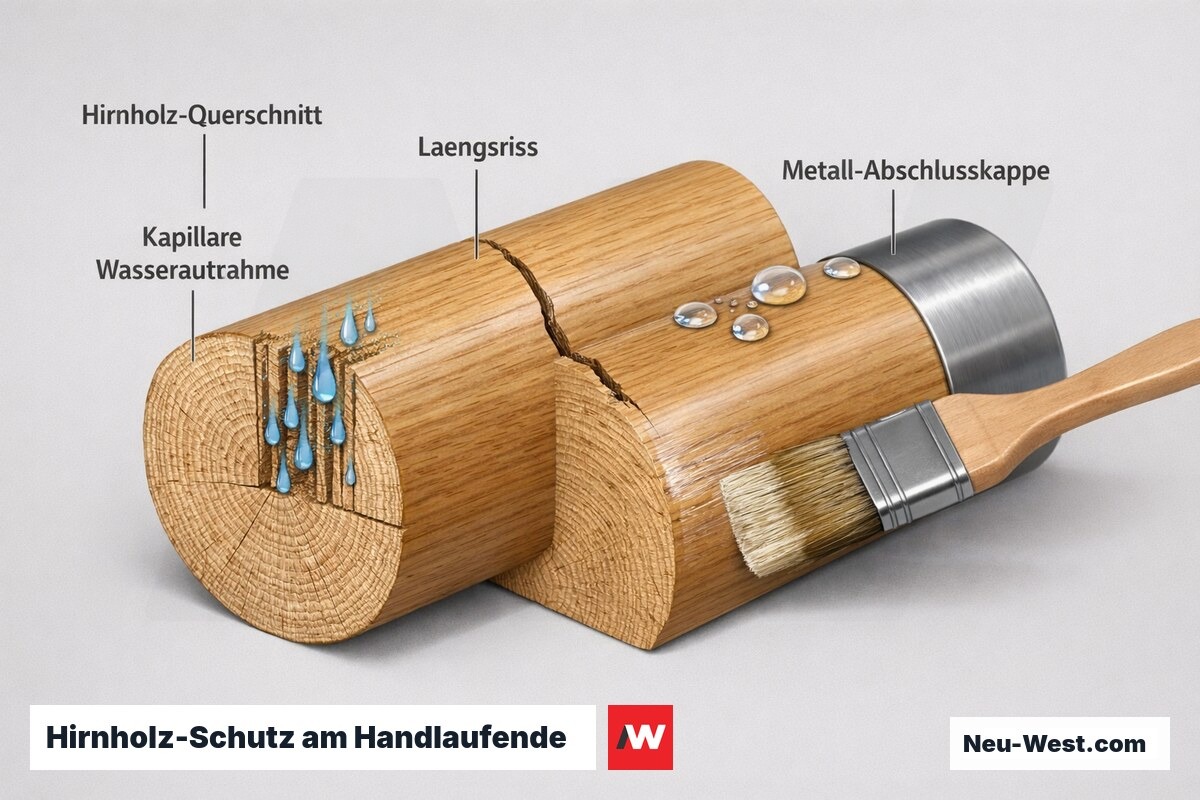

Cutaway eines Holzhandlauf-Endes: poröses Hirnholz saugt Wasser, Längsriss, sowie Schutz durch Versiegler und Metallkappe.

Eigenschaften im Vergleich

Handlaufmaterialien im Eigenschaftsvergleich (1 = schlecht, 5 = sehr gut)

	Holz	Edst. 1.4301	Edst. 1.4404	Glas VSG
Korrosionsbeständigkeit außen
Wartungsaufwand (hoch = 1)
Griffergonomie / Haptik
Außeneinsatz ohne Einschränkung
Wirtschaftlichkeit (günstig = 5)

Edelstahlgüte: Wann 1.4301 nicht ausreicht

Edelstahl 1.4301 (AISI 304) ist die Standardgüte für Innengeländer — stabil gegen Feuchtigkeit und milde Umgebungen. In chloridhaltigen Atmosphären (Küstenlagen, Hallenbäder, Tiefgaragen mit Tausalzeintrag) setzt Lochkorrosion (Pitting) jedoch bereits nach wenigen Jahren ein, da 1.4301 keinen Molybdänzusatz enthält.

Für diese Umgebungen ist mindestens 1.4404 (AISI 316L, ca. 2,0–2,5 % Mo) erforderlich; in direkter Meernähe oder dauerhaftem Industrieabgaskontakt empfiehlt sich 1.4571 (Mo + Ti-stabilisiert). Die Mehrkosten gegenüber 1.4301 liegen erfahrungsgemäß bei 20–35 %.

Ein einfacher Feldtest: Austenitische Edelstähle hoher Güte sind weitgehend nicht-magnetisch — haftet ein handelsüblicher Magnet deutlich an einem Rohrende, ist die Werkstoffgüte fraglich und sollte anhand des Materialzertifikats nach EN 10204 Typ 3.1 nachgewiesen werden.

Lösungs-Finder

Dübelbemessung nach Wandsubstrat — Befestigungsempfehlung

Aus welchem Material besteht die Wand, an der der Handlauf befestigt werden soll?

Verbundanker M10 (z.B. Fischer FIS V Plus) oder Schwerlastdübel SZ 10. Bohrdurchmesser: 12 mm, Einbindetiefe mind. 80 mm in tragfähiger Zone. Nennherausziehkraft: ca. 8–12 kN je Konsolenpunkt. Randabstand ≥ 80 mm; bei historischem Bestand Druckfestigkeit nach EN 1015-11 prüfen — bei fb < 10 N/mm² Einbindetiefe auf 100 mm erhöhen.

Spezialdübel für Lochsteine: Fischer LTZ oder Porenbeton-Dübel (z.B. TOX Pointer Pro). Einbindetiefe auf mind. 100 mm erhöhen. Nennherausziehkraft stark reduziert: 1,5–3 kN — daher mind. 3 Befestigungspunkte je Konsole und ggf. Lastverteilungsplatte 100×100 mm unterlegen. Verbundmörtel in unverfüllten Hohlkammern ungeeignet!

Einschlag- oder Hinterschnittanker M10 mit ETA-Zulassung (z.B. Fischer FAZ II oder HST3). Bohrdurchmesser 10–12 mm, Einbindetiefe 70–90 mm. Nennherausziehkraft: 12–18 kN — höchste Reserve aller Substrate. Pflicht vor dem Bohren: Armierungslage per Radar-/Magnetscanner orten; Betonrandabstand mind. 100 mm einhalten.

GK-Kippdübel reichen für Geländerlasten NICHT aus (NHK < 0,3 kN). Ständer mit Magnetdetektor orten, M6-Direktschraube durch GK direkt in CW-Profil; Einbindetiefe im Stahlprofil mind. 25 mm. Alternativ: 18-mm-Sperrholzblock hinter GK einbauen. Erreichbare NHK: ca. 1,2–1,8 kN — Konsolenlasten auf mehrere Punkte verteilen.

Diamantbohrkrone Ø12 mm ohne Schlagbetrieb, Verbundmörtel (z.B. Fischer FIS EM) oder Einschlaganker M10. Einbindetiefe: mind. 80 mm (Granit), 100 mm (Sandstein/Kalkstein). Nennherausziehkraft: 8–15 kN (Granit), 3–6 kN (weicher Sandstein) — Steinqualität vorab prüfen. Korrosionsschutz: EPDM-Ring unter Konsolenplatte als galvanische Trennschicht einlegen.

So gehen wir vor

Ablauf der Handlauf-Montage

Bestandsaufnahme

Wandaufbau ermitteln (Kernbohrprobe oder Bestandspläne), Ankerpunkte auf Hohlräume abklopfen, Griffhöhe und lichte Treppenbreite aufmessen, Normzuordnung nach Gebäudenutzung klären.

Haltersystem auswählen

ETA-Zulassung des Halterprodukts prüfen; Haltertyp festlegen (Rohrschelle, Einschweißflansch, Klemmhalter); Wandabstand ≥ 40 mm sicherstellen; Achsabstand aus zulässiger Halterlast und Normenlinienlast berechnen.

Dübelmontage

Bohrlöcher mit Absaugung herstellen; bei Lochstein oder rissbehaftetem Mauerwerk ETA-zugelassenen Injektionsmörtel mit Hülsensieb verwenden; Bohrloch vor dem Injizieren ausblasen und bürsten; Aushärtezeit strikt einhalten (Herstellerangabe, i.d.R. 20–45 min bei +20 °C).

Handlaufmontage

Rohre ausrichten, klemmen oder verschweißen; Übergänge und Stoßfugen schleifen (keine scharfen Kanten, DIN 18065 Abschnitt 6.7); Wandanschlüsse und Hirnholzenden abdichten.

Abnahme und Dokumentation

Probelast-Handprüfung (seitliches Rütteln mit Körperlast); Griffhöhe mit Messband kontrollieren; Fotodokumentation und Mängelprotokoll für die Bauakte anfertigen.

Glashandlauf: VSG-Pflicht, Klemme oder Punkthalter — Entscheidungskriterien

Für tragende Glashandläufe — Scheiben, die selbst die Absturzsicherung übernehmen — ist VSG (Verbundsicherheitsglas) zwingend vorgeschrieben: ESG allein erfüllt die Reststandsicherheitsanforderung nach DIN 18008-4 nicht, weil es beim Bruch vollständig in kleine Würfel zerfällt.

Bei der Halterungsart unterscheidet man Linienhalterung (Klemmschiene am Boden oder an der Wand, gleichmäßige Lastverteilung) und Punkthalterung (Bohrungen mit Kunststoffhülsen). Punkthalterungen erzeugen Spannungskonzentrationen am Bohrloch und erfordern daher einen individuellen statischen Nachweis.

Typisches Bemessungsmaß für freistehende Bodenklemmung: VSG aus 2 × 8 mm Floatglas, Einspanntiefe mindestens 10 % der Scheibenfreistandshöhe, Klemmtiefe in der Schiene mindestens 20 mm je Seite.

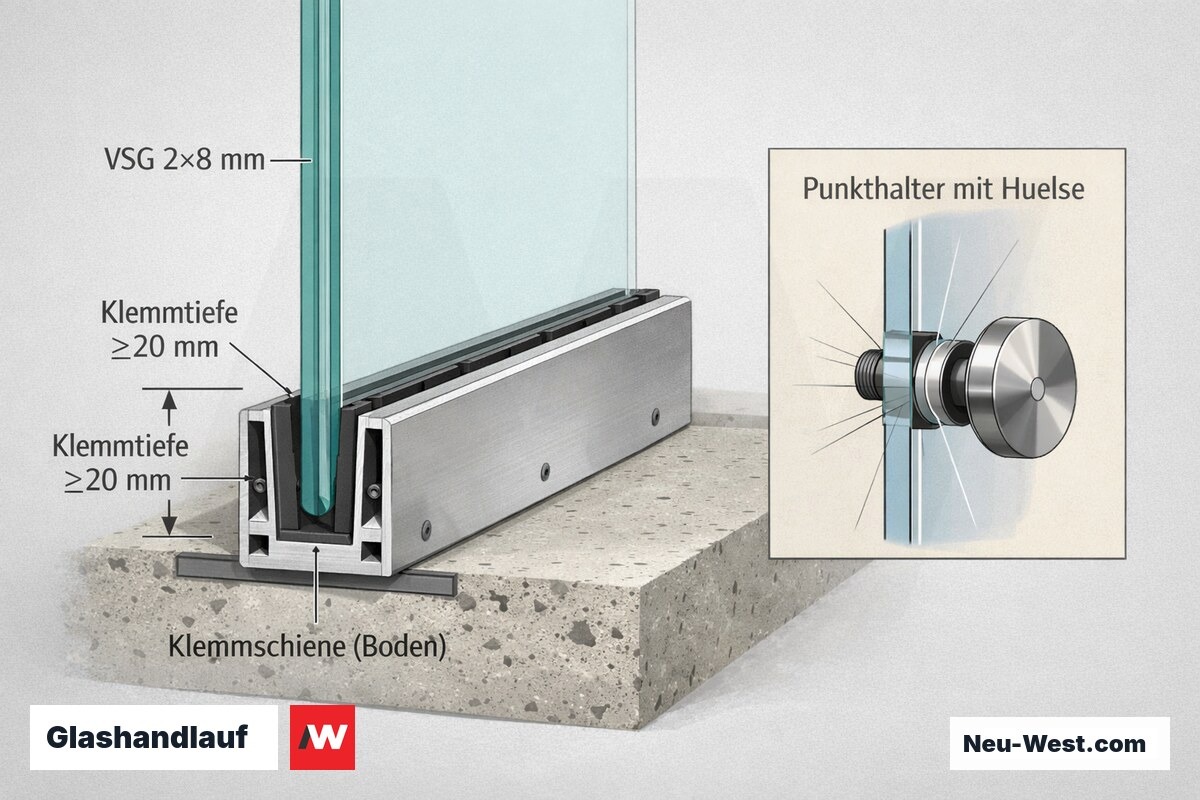

Querschnitt eines Glashandlaufs: VSG-Scheibe in Bodenklemmschiene mit Klemm- und Einspanntiefe, daneben Punkthalter-Detail mit Bohrung und Kunststoffhülse.

Berliner Bauordnung: Handlaufpflicht

§ 37 BauO Bln schreibt Handläufe für Treppen mit mehr als zwei Stufen vor. Bei Nachrüstungen im Bestand greift i.d.R. Bestandsschutz, solange keine wesentliche Änderung der Treppe vorliegt — bei Mietobjekten empfiehlt sich ein schriftlicher Bestandsschutz-Vermerk in der Bauakte.

Injektionsmörtel: Temperaturgrenzen beachten

Unter +5 °C verlangsamt sich die Aushärtereaktion erheblich, die deklarierten Festigkeitswerte werden nicht mehr erreicht. Ohne aktive Heizmaßnahme (Heizstrahler, Bohrlocherwärmung) ist eine Verarbeitung bei Kälte unzulässig.

Greifprofil nach DIN 18065

DIN 18065 fordert ein rundes oder ovales Greifprofil, das eine vollständige Handumfassung erlaubt. Empfohlener Rohrdurchmesser: 30–50 mm. Flachstahlprofile erfüllen diese Anforderung nur in Sonderfällen und müssen gesondert begründet werden.

Dübeltechnik im Altbau: Injektionsmörtel vs. Spreizdübel

Im Altbaumauerwerk (Vollziegel, Kalksandstein, Naturstein) können Spreizdübel nur dann zuverlässig wirken, wenn der Untergrund riss- und hohlraumfrei ist — eine Voraussetzung, die im Bestand ohne Prüfung kaum sicher beurteilbar ist.

ETA-zugelassene Injektionsmörtel-Systeme verteilen die Last flächig im Bohrloch und tolerieren leichte Risse deutlich besser. Entscheidend: Das Bohrloch muss nach dem Bohren mit Druckluft ausgeblasen und mit einer Rundbürste gereinigt werden — Bohrstaubreste reduzieren die Verbundwirkung nachweislich um bis zu 40 %.

Bei Lochziegeln oder Hohlkammersteinen wird ein Injektionshülsen-Sieb eingesetzt, das den Mörtelfluss im Lochanteil abdichtet und eine vollständige Ummantelung der Ankerstange sicherstellt — ohne Sieb läuft der Mörtel in die Hohlkammern und die Verbundlänge ist nicht definiert.

Interaktiv

Thermische Längenausdehnung: Dehnungsstoß-Kupplungen ermitteln

Berechnungsgrundlage: Ausdehnungskoeffizient Stahl α = 12 µm/(m·K), Betriebstemperaturdifferenz Außenbereich ΔT = 50 K (–10 °C bis +40 °C). Maximale Abschnittslänge ohne Zwischenkupplung: 8 m (Ausdehnung ≤ 4,8 mm je Segment, aufnehmbar durch Langloch-Endkonsolen).

Handlauf-Gesamtlänge (Stahl, Außenbereich)

Technische Daten

Technische Kennwerte auf einen Blick

Griffhöhe Wohnbau (DIN 18065:2015-02)	85–100 cm (OK Stufenvorderkante bis OK Handlauf)
Griffhöhe Arbeitsstätte (ASR A1.8)	mind. 100 cm
Wandabstand (DIN 18065, Greifbarkeit)	mind. 40 mm
Rohrdurchmesser ergonomisch optimal	Ø 30–50 mm
Halterachsabstand, Richtwert Kat. A (rechnerisch zu prüfen)	max. 1.500 mm
Horizontallast Kat. A — Wohnen (EN 1991-1-1/NA)	0,5 kN/m
Horizontallast Kat. C — öffentl. Versammlungsflächen (EN 1991-1-1/NA)	1,0 kN/m
VSG-Mindestaufbau freistehend (DIN 18008-4)	2 × 8 mm Floatglas
Einspanntiefe Glasscheibe bei Bodenklemmung	mind. 10 % der Freistandshöhe
Injektionsanker Einbindetiefe, Richtwert Mauerwerk	≥ 60 mm
Temperaturgrenze Injektionsmörtel (Verarbeitung ohne Heizmaßnahme)	≥ +5 °C
Materialzertifikat Edelstahl (sicherheitsrelevant)	EN 10204 Typ 3.1

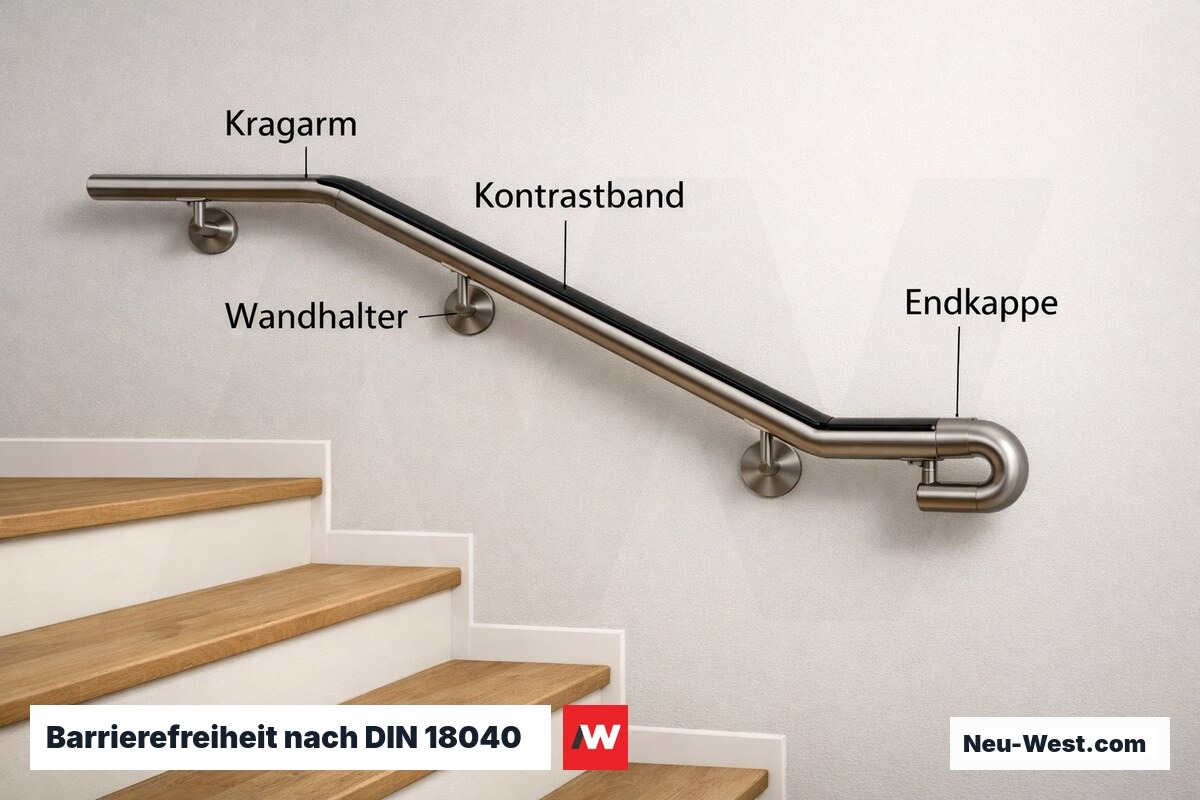

Barrierefreiheit nach DIN 18040: Pflichtdetails – Erklär-Grafik (NEUWEST Berlin)

Typische Fehler beim Handlauf nachrüsten — Ursachen und Vermeidung

Der häufigste Fehler ist ein zu großer Halterachsabstand ohne Nachweis: Abstände über 1,5–2,0 m überschreiten bei Normbelastung regelmäßig die zulässige Halterlast und führen zu plastischer Verformung der Halterarme.

Kontaktkorrosion an der Übergangsstelle zwischen Edelstahlrohr und Halter aus verzinktem oder unlegiertem Stahl wird häufig unterschätzt — die elektrochemische Potentialdifferenz erzeugt Flächenrost am unedleren Partner. Abhilfe: galvanische Trennbeilagen (Kunststoff-Unterlegscheiben) oder werkstoffgleiche Halter.

Ein weiterer Klassiker: Handläufe, die vor dem letzten Tritt enden. DIN 18065 Abschnitt 6.7 fordert die Fortführung über die gesamte nutzbare Treppenlänge — ein Verstoß, der bei Begehungen durch Sachverständige regelmäßig beanstandet wird und eine Nacharbeit nach sich zieht.

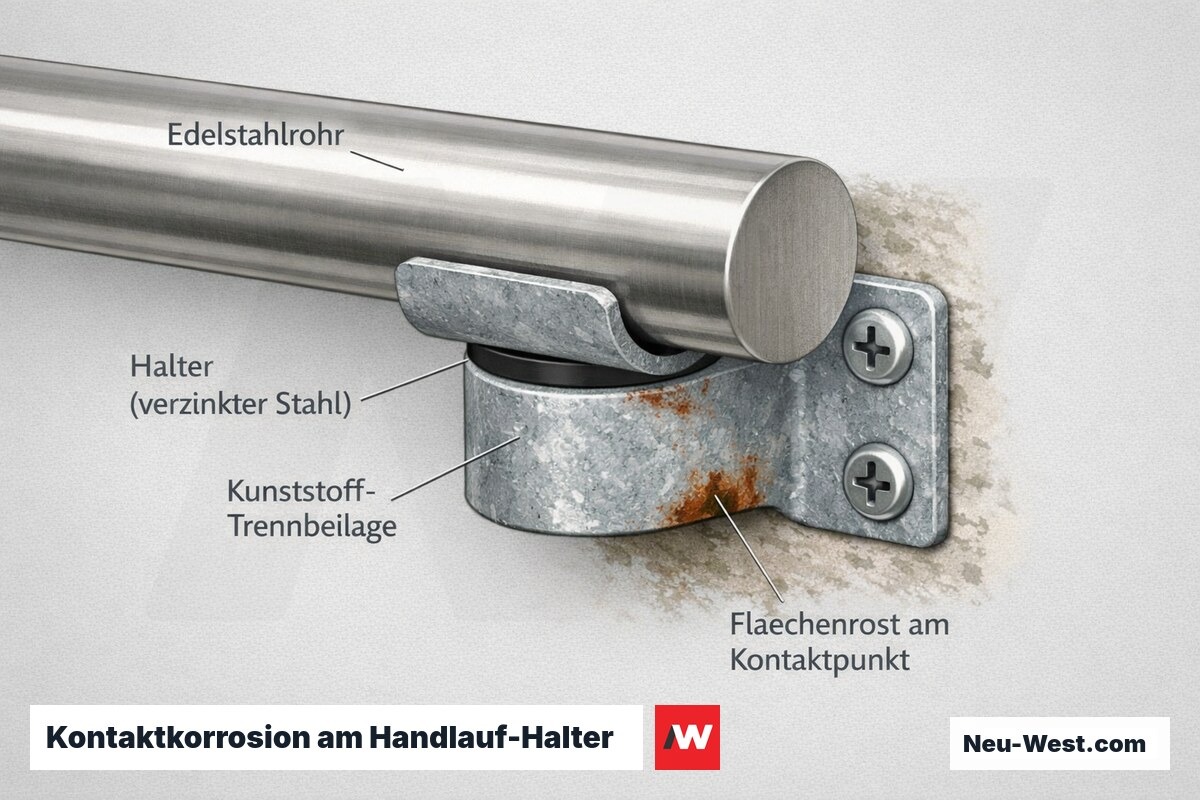

Bauteil-Detail: Kontaktstelle zwischen Edelstahl-Handlauf und verzinktem Halter mit Kunststoff-Trennbeilage zur Vermeidung von Kontaktkorrosion und Flächenrost.

Handlauf nachrüsten vs. Treppe komplett erneuern

Vorteile

Erhalt der Treppensubstanz — kein Eingriff in tragende Teile
Deutlich geringere Kosten (Faktor 3–5 bei intakter Wange und normgerechter Treppengeometrie)
Kurze Ausführungszeit (1–2 Tage vs. mehrere Wochen bei Gesamterneuerung)
Bestandsschutz nutzbar, wenn keine wesentliche Änderung der Treppe vorliegt (BauO Bln § 37)

Nachteile / Grenzen

Nur wirtschaftlich, wenn Treppenstruktur (Wange, Stufenmaße, Lauflinie) noch normgerecht ist
Bestehende Geometriemängel (Stufenhöhe, Auftritt) bleiben unkorrigiert und als Haftungsrisiko erhalten
Nachträgliche Bohrungen können Wandbeschichtungen oder Fliesen irreversibel beschädigen
Bei stark verwittertem Mauerwerk erhöhter Aufwand für Untergrundprüfung und ggf. Vorfestigung

Nachrüsten oder komplett ersetzen? Die Grenzkosten-Betrachtung

Die wirtschaftliche Entscheidung hängt an einem einfachen Schwellenwert: Übersteigen die Nachrüstkosten (inkl. Untergrundvorbereitung, Bohrlochsanierung, Anschlussarbeiten) 40–60 % der Vollerneurungskosten, lohnt sich das Nachrüsten in der Regel nicht mehr.

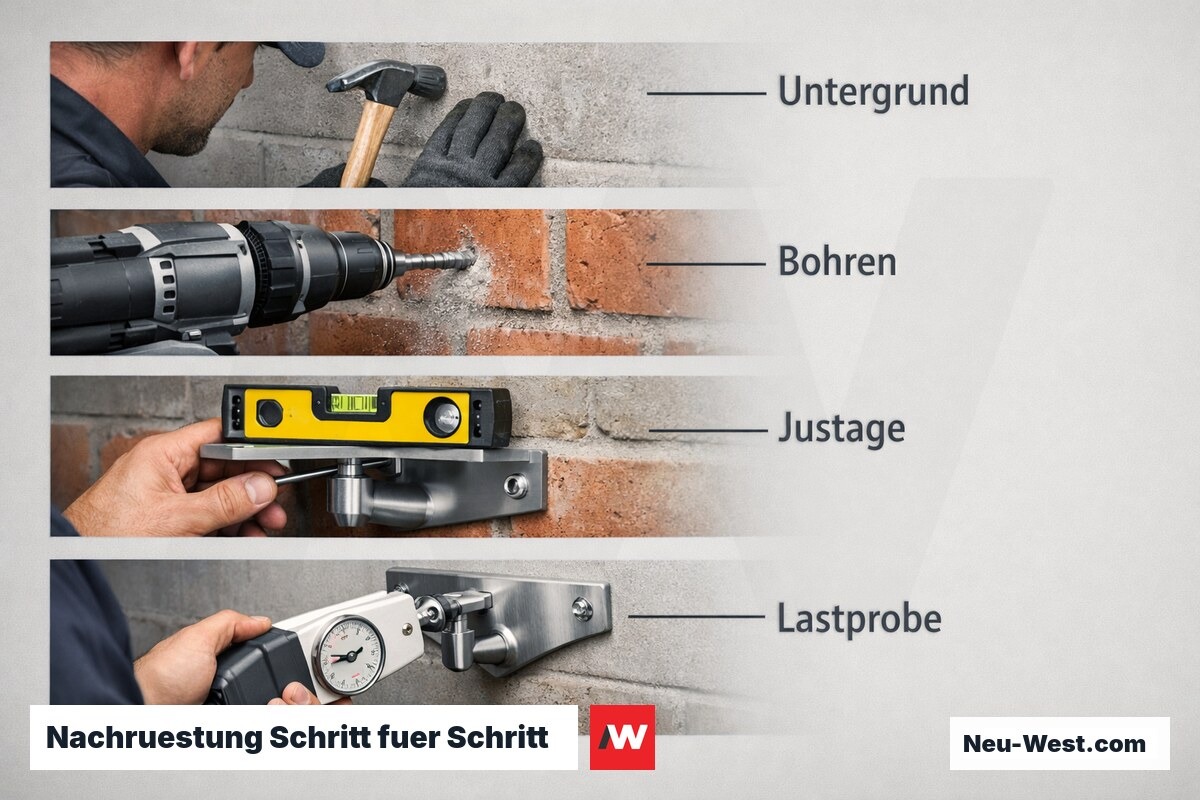

Nachruestung Schritt fuer Schritt: Substrat bis Lastprobe – Erklär-Grafik (NEUWEST Berlin)

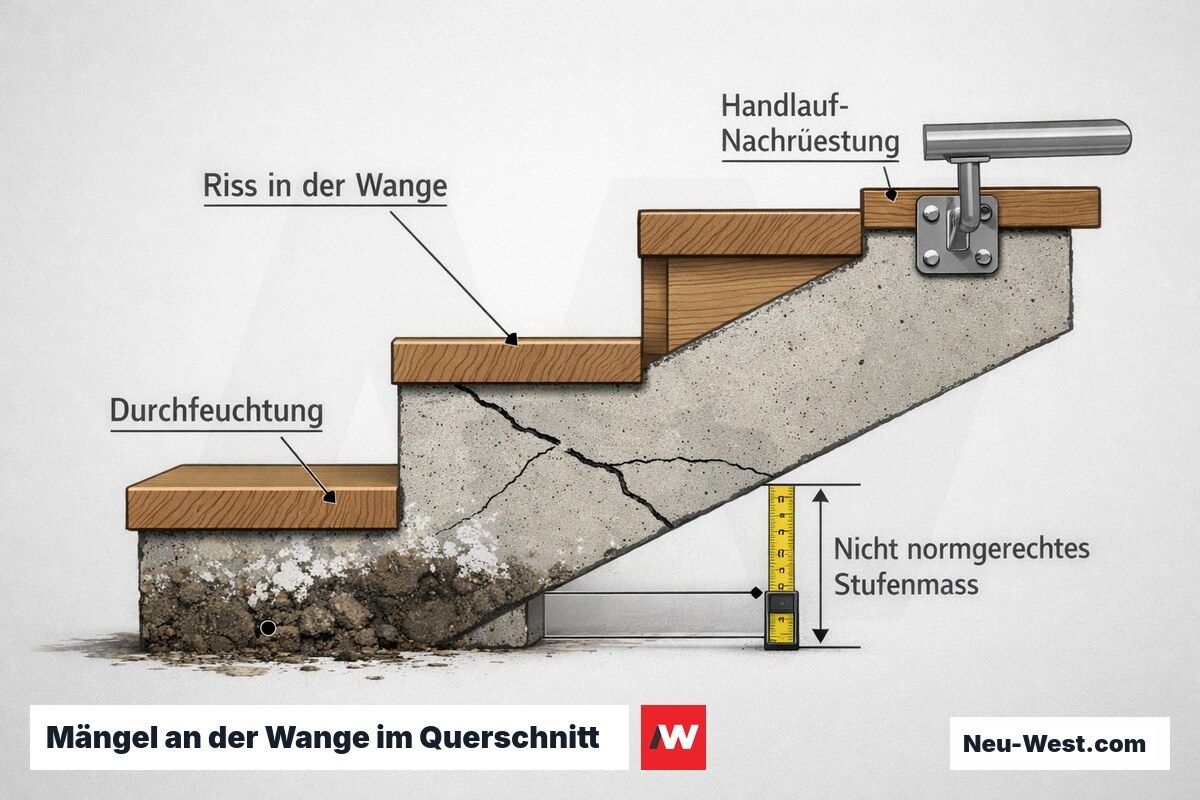

Querschnitt einer Treppenwange mit Riss, Durchfeuchtung, nicht normgerechtem Stufenmaß und nachgerüstetem Handlauf als Befundgrundlage

Oft unterschätzt: Strukturelle Mängel an der Wange — Risse, Durchfeuchtung, nicht normgerechte Stufenmaße — werden beim reinen Handlauf-Nachrüsten nicht beseitigt, bleiben aber als Haftungsrisiko für den Eigentümer bestehen, insbesondere bei vermieteten Objekten.

Empfehlung: Vor der Entscheidung einen schriftlichen Befundbericht mit Ist-Maßen, Mängelklassifizierung und Bewertung des Bestandsschutzes erstellen lassen — das sichert die Entscheidungsgrundlage und ist bei Versicherungsschäden oder Gewährleistungsfragen unerlässlich.

Kurz erklärt

Wichtige Begriffe rund um Handlauf montieren & nachrüsten

VSG (Verbundsicherheitsglas)

Zwei oder mehr Glasscheiben, durch PVB-Folie dauerhaft verbunden. Beim Bruch bleiben Splitter an der Folie haften — Reststandsicherheit bleibt erhalten. Pflicht für tragende Glasbrüstungen nach DIN 18008-4.

ETA (European Technical Assessment)

Europäische technische Bewertung für Bauprodukte ohne harmonisierte Produktnorm; ersetzt die frühere allgemeine bauaufsichtliche Zulassung (abZ). Bei sicherheitsrelevanten Dübeln und Haltern zwingend erforderlich.

Injektionsmörtel

Zweikomponenten-Reaktionsharz oder Zement-Polymer-Mörtel, der in ein gereinigtes Bohrloch injiziert wird und eine Ankerstange kraftschlüssig einbettet. Bei Lochstein mit Injektionshülsen-Sieb zu verarbeiten.

Pitting (Lochkorrosion)

Lokalisierter Korrosionsangriff auf passivierten Edelstahloberflächen durch Chloridionen. Bildet unsichtbare Mikrokrater, die sich tief ins Material fressen — optisch erst sichtbar, wenn erheblicher Substanzverlust vorliegt.

Hirnholz

Querschnittsfläche von Holz quer zur Faserrichtung (an Kappschnitten). Bis zu zehnfach höhere Wasseraufnahme als Längsschnittflächen — muss bei Handläufen zwingend versiegelt oder mit Metallkappen abgedeckt werden.

Lauflinie

Theoretische Gehspur im mittleren Treppenbereich; Referenzlinie nach DIN 18065 für die Beurteilung des Steigungsverhältnisses und der Auftrittsbreite bei einläufigen und gewendelten Treppen.

Die häufigste Ursache für Handlauf-Reklamationen ist nicht das falsche Material, sondern der falsche Anker — und der falsche Anker entsteht fast immer aus der falschen Norm-Zuordnung.
Sachverständiger für Treppen- und Geländertechnik

Handlauf montieren & nachrüsten Fragen & Antworten

Welchen Griffdurchmesser muss ein normgerechter Handlauf haben — und warum schließen viele Designprofile genau das aus?

Die Griffgeometrie ist sicherheitsrelevant: Runde Profile mit einem Außendurchmesser von 32–40 mm gelten als optimal greifbar, weil die Hand die Stange vollständig umschließen und bei einem Sturz reflexartig zugreifen kann. Ovale, flache oder asymmetrische Designprofile schränken diese Greifbarkeit ein; viele sind optisch attraktiv, verfehlen aber das Kriterium der 'geschlossenen Hand'. DIN 18065 fordert für Gebäudetreppen eine ergreifbare Handlaufform — bei der Auswahl von Flachprofilen oder Rechteckprofilen ist daher eine Prüfung auf Konformität mit dieser Anforderung notwendig, nicht nur ein optisches Urteil.

Wie viel lichter Abstand muss zwischen Handlauf und Wand bleiben — und was passiert, wenn Altbauputz zu weit vorsteht?

DIN 18065 fordert einen lichten Abstand von mindestens 40 mm zwischen der dem Handlauf zugewandten Außenkante des Profils und der Wandoberfläche. Dieser Wert ist keine Komfortgröße, sondern verhindert das Einklemmen der Hand beim Abstützen. In der Praxis scheitert dieser Abstand häufig an Altbauputz: Wände mit mehrlagigem Putzaufbau (Spritz-, Grund-, Glattputz, Farbe) stehen 3–5 cm vor dem Rohziegel. Kurze Standardkonsolen reichen dann nicht aus — es werden Verlängerungsrohre oder angepasste Sonderkonsolen benötigt.

Wie groß ist die Horizontallast, gegen die ein Wandhandlauf konstruiert sein muss — und wie wirkt sich das auf die Dübelwahl aus?

Der Eurocode 1 (EN 1991-1-1) unterscheidet nach Nutzungskategorie: In Wohngebäuden beträgt die charakteristische Horizontallast auf Handläufe 0,5 kN/m, in Bereichen mit Menschenansammlung (Kategorie C) bis 3,0 kN/m. Bei einem Konsolenabstand von 1,5 m muss ein einzelner Wandpunkt also bis zu 0,75 kN (Wohngebäude) in ungünstiger Schräglast aufnehmen. Das schließt einfache Universaldübel in weichem Mörtel aus; erforderlich sind ETA-zugelassene Befestigungsmittel mit tabellierten charakteristischen Tragfähigkeitswerten (Nrk, Vrk) für den jeweiligen Untergrundtyp.

Ab welchem Zeitpunkt verliert ein Bestandshandlauf seinen Bestandsschutz und muss nach aktuellem Regelwerk ersetzt werden?

Bestandsschutz gilt für Handläufe, die zum Zeitpunkt ihrer Errichtung dem damals geltenden Recht entsprachen. Er erlischt, wenn eine wesentliche Änderung an der Treppe oder dem Gebäude vorgenommen wird — etwa ein Umbau der Treppenanlage, eine Nutzungsänderung (z. B. Wohnen zu Gewerbe) oder eine Sanierung, die das Bauteil selbst betrifft. Ein Handlauf, der nur verwittert ist und in gleicher Lage und Ausführung erneuert wird, bleibt bestandsgeschützt; wird das Profil oder die Position geändert, greift der aktuelle Regelwerkstand. In Berlin regelt die BauOBln in Verbindung mit DIN 18065, wann dabei Baugenehmigungspflicht entsteht.

Was fordert DIN 18040 beim Handlauf über die Anforderungen der DIN 18065 für Standardgebäude hinaus?

DIN 18040-2 (barrierefreie Wohnungen) und DIN 18040-1 (öffentlich zugängliche Gebäude) stellen zusätzliche Anforderungen: Handläufe müssen beidseitig vorhanden sein, auf einer Höhe von 85 cm gemessen von der Stufenvorderkante, und an Treppenanfang und -ende mit einem waagerechten Überstand von 30 cm über das Podest hinausgeführt werden. Unterbrechungen am Zwischenpodest sind nicht zulässig — der Handlauf wird ohne Lücke weitergeführt. Diese Vorgaben betreffen formal nur barrierefreiheitspflichtige Gebäude, sind aber auch bei privaten Nachrüstungen sinnvoll, da besonders der waagerechte Überstand Sehbehinderten und älteren Personen die Treppenorientierung erheblich erleichtert.

V2A oder V4A Edelstahl für Außenhandläufe — welcher Unterschied besteht tatsächlich und wann ist der Aufpreis gerechtfertigt?

V2A (Werkstoff-Nr. 1.4301) ist austenitischer Edelstahl mit 18 % Chrom und 8 % Nickel — ausreichend für trockene bis gelegentlich benetzte Innenräume. V4A (1.4401/1.4404) enthält zusätzlich 2–3 % Molybdän, das die Beständigkeit gegen chloridhaltige Medien deutlich erhöht. Für Berliner Außentreppen mit Tausalzeintrag ist V4A die fachlich gebotene Wahl: Tausalz enthält Chloride, die in V2A Lochfraß (Pitting) auslösen können — optisch erst spät erkennbar, dabei tief in die Oberfläche eindringend. Der Materialaufpreis beträgt üblicherweise 15–25 % auf das Rohmaterial; gegenüber dem Risiko einer Frühkorrosion ist das wirtschaftlich eindeutig.

Warum sind Spreizanker in Porenbetonwänden unzulässig — und welches Befestigungssystem ist normativ einsetzbar?

Porenbeton (z. B. Ytong, Hebel) hat eine geringe Rohdichte von 300–700 kg/m³ und eine spröde Porenstruktur. Spreizanker übertragen Kraft durch radiale Klemmwirkung — dieser Mechanismus bricht in Porenbeton das Material ringförmig auf, bevor die Krafteinleitung vollständig wirkt. Normativ zulässig sind in Porenbeton ausschließlich ETA-zugelassene Injektionsmörtel mit Siebhülse (Verbundanker) oder speziell für Porenbeton ausgelegte Schraubanker mit entsprechender ETA-Option für diesen Untergrundtyp. Ausschlaggebend ist nicht die Produktbezeichnung, sondern die ETA-Eignung für den Untergrundtyp — dieser Nachweis muss vor dem Einbau geprüft und dokumentiert werden.

Wie wird die Handlaufkontinuität an einem Halbpodest technisch korrekt gelöst — und was ist der häufigste Fehler?

An einem Halbpodest muss der Handlauf im Bogen ohne Unterbrechung weitergeführt werden — ein so genannter Handlaufkrümmer (180°-Bogen oder Kombination aus Aufhacker und seitlichem Übergangsbogen) verbindet den steigenden Lauf mit dem gegenläufigen. Häufigster Fehler: Zwei separate Handlaufabschnitte werden am Podestende abgekürzt, und es entsteht eine Lücke. Das ist nicht nur ein Normverstoß (fehlende Kontinuität nach DIN 18065), sondern unfallträchtig: Bei einem Sturz greift die Hand reflexartig ins Leere. Die korrekte Ausführung erfordert entweder einen konfektionierten Krümmer passend zu Profildurchmesser und Treppenlaufwinkel oder einen vor Ort angepassten Schweißkrümmer — kein Abdecken mit Kunststoffkappe.
