Elektroinstallation in Berlin beauftragen – Neubau & Sanierung vom Fachbetrieb
Ob Rohbau-Erstinstallation oder Sanierung einer Bestandsanlage: Die Elektroplanung entscheidet frühzeitig darüber, ob spätere Nachrüstungen (Wallbox, PV-Integration, Smart-Home-Bus) noch wirtschaftlich möglich sind. Stromkreisaufteilung, Schutzkonzept und Kabelwege lassen sich nach dem Verputzen kaum noch ändern.
In Berlin gilt neben DIN VDE 0100 stets die Technische Anschlussbedingung (TAB) des Verteilnetzbetreibers Stromnetz Berlin. Sie regelt u. a. Anforderungen an Zählerplatz, Hauptleitungsabzweigklemme (HAK) und maximale Anschlussleistung – Abweichungen führen zur verweigerten Inbetriebnahme durch den VNB.
Was umfasst Elektroinstallation (Neubau & Sanierung)?
- Lastberechnung & Schutzkonzept: Gleichzeitigkeitsfaktor, Anschlussleistung, RCD-Typen (A / F / B), AFDD-Planung nach DIN VDE 0100-420
- Zähleranlage & Unterverteiler: HAK bis Zählerplatz nach TAB Stromnetz Berlin, Zählerschrank-Konfiguration und Überspannungsschutz
- Rohbau-Phase: Leerrohre in Installationszonen nach DIN 18015-3, Unterputzdosen setzen, Kabeltrassen und Schlitze
- Kabelzug & Verdrahtung: NYM-J oder N2XH je nach Nutzungsanforderung, Querschnittsbemessung nach DIN VDE 0100-430, Potenzialausgleich
- Spezialinstallationen: Badezimmer-Schutzbereiche (DIN VDE 0100-701), Wallbox-Infrastruktur 11 / 22 kW, PV-Einspeisepunkt
- Abnahme & Inbetriebnahme: Mess- und Prüfprotokoll nach DIN VDE 0100-600, Fertigmeldung und Koordination mit Stromnetz Berlin
Bei Sanierungen wird vor Beginn eine Zustandsaufnahme der Bestandsanlage erstellt: Schaltungsart (TN-C mit PEN-Leiter vs. modernes TN-C-S), Leitungsmaterial (Aluminium-Altleitungen der 1960er–70er Jahre), vorhandene Schutzmaßnahmen und RCD-Ausstattung. Daraus ergibt sich der tatsächliche Sanierungsumfang und ob eine Teilsanierung normkonform möglich ist.
Kabelmengen-Rechner nach DIN 18015-1 (Spannungsfall max. 3 %)
DIN 18015-1 begrenzt den Spannungsfall je Endstromkreis auf max. 3 % (230-V-Netz: max. 6,9 V). Daraus folgen Maximallängen: NYM-J 3×1,5 mm² bei 16 A → ca. 18 m, NYM-J 3×2,5 mm² → ca. 30 m, NYM-J 3×4 mm² → ca. 48 m. Rechner kalkuliert Gesamt-Kabelmenge und Installationskosten für Neubau-Standard (Richtwert 4,8 Lm/m² Wohnfläche); Drehstrom-Sonderstromkreise (Herd, Wallbox, Wärmepumpe) separat bemessen.
Unverbindlicher Richtwert – der genaue Preis hängt von Untergrund, Aufwand und Ausführung ab.
Stromkreis-Planer: Raumnutzung → Verteilerschrank-Dimensionierung
Für welchen Raumbereich oder welche Nutzungsgruppe planen Sie die Elektroinstallation?
Wallbox-Voraussetzungs-Check: Anschlussleistung, §14a EnWG & Genehmigung
Welche Ladeleistung planen Sie für Ihre Wallbox oder Ladeinfrastruktur?

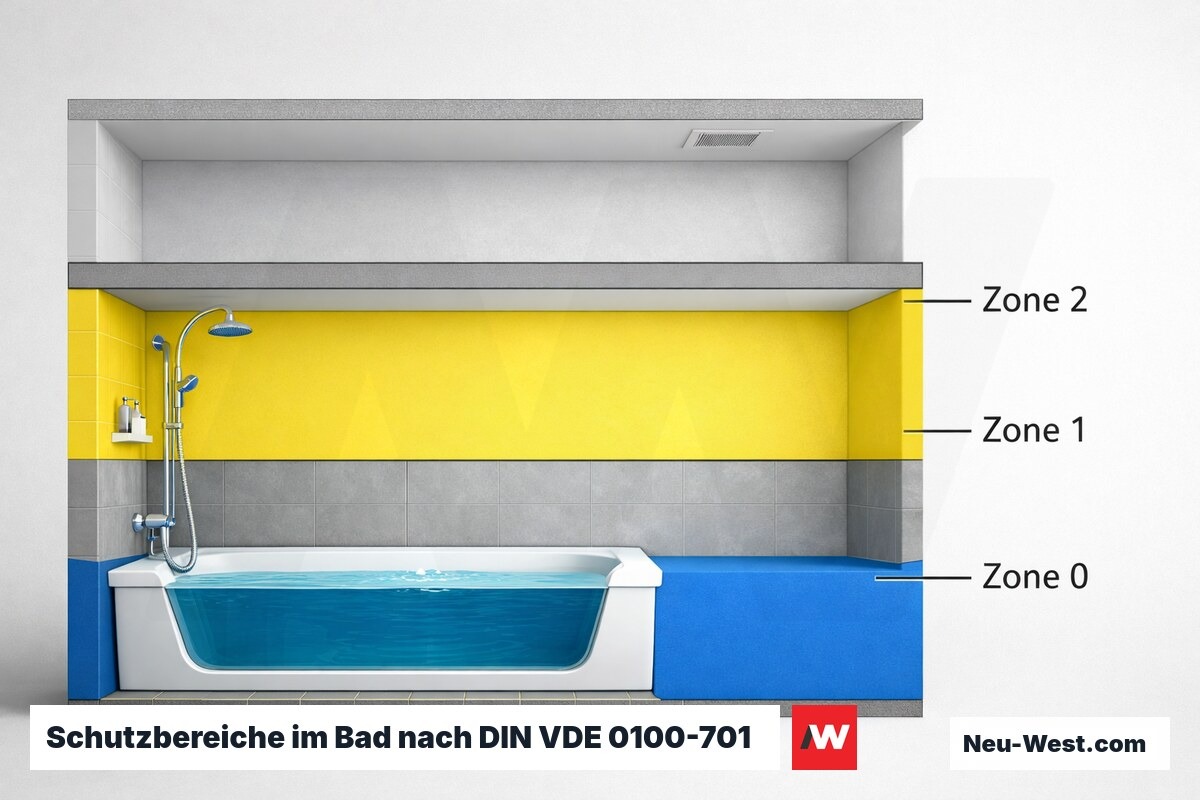

Schutzbereiche im Bad nach DIN VDE 0100-701
Die aktuelle DIN VDE 0100-701 (Ausgabe 2008) kennt die Schutzbereiche Zone 0 (Innenraum von Badewanne/Dusche: IP67, ausschließlich 12 V SELV oder PELV), Zone 1 (Bereich bis 2,25 m Höhe über der Standfläche: IP44, RCD ≤ 30 mA zwingend, kein Typ AC bei Frequenzumrichter-Last) und Zone 2 (0,6-m-Bereich seitlich an Zone 1: IP44). Der frühere Bereich 3 entfiel mit der Revision 2008; Bestandspläne aus dieser Ära sind bei Sanierungen auf aktuelle Schutzklassen zu überprüfen und dürfen nicht ungeprüft übernommen werden.

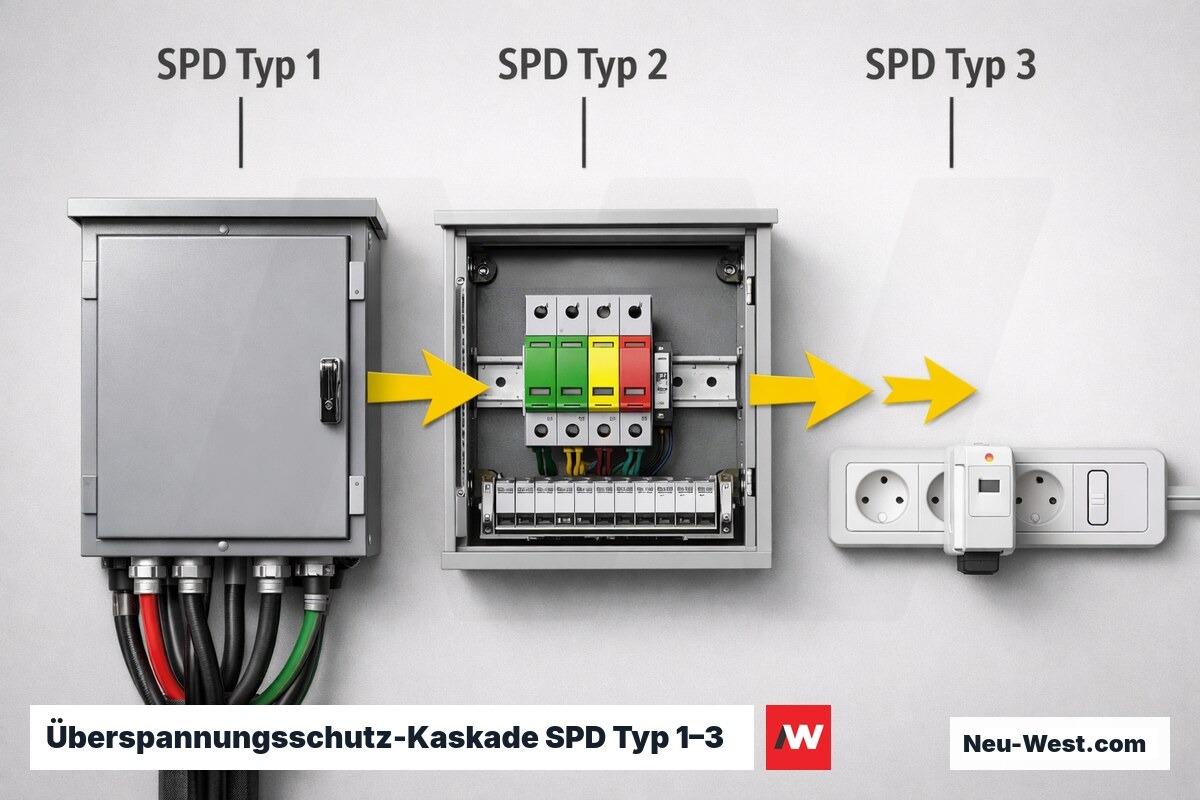

Überspannungsschutz-Kaskade SPD Typ 1–3 nach IEC 61643
IEC 61643-11 fordert eine koordinierte Dreistufen-Kaskade: Typ 1 (Blitzstromableiter, Prüfimpuls 10/350 µs, Imax bis 100 kA) am HAK begrenzt den Schutzpegel auf ≤ 4 kV; Typ 2 (Überspannungsableiter, 8/20 µs, In 20 kA) am Hauptverteiler auf ≤ 1,5 kV; Typ 3 (Geräteschutz, Kombiwelle 1,2/50 µs + 8/20 µs) am Endstromkreis auf < 1 kV. Kritischer Planungspunkt: Unterschreitet der Leitungsweg zwischen Typ 1 und Typ 2 eine Induktivität von ca. 10 µH (Faustregel: ca. 10 m Leitungslänge), ist eine Koordinationsdrossel einzufügen, sonst wird der Typ-2-Ableiter durch den Folgestrom des Typ-1-Ableiters zerstört.

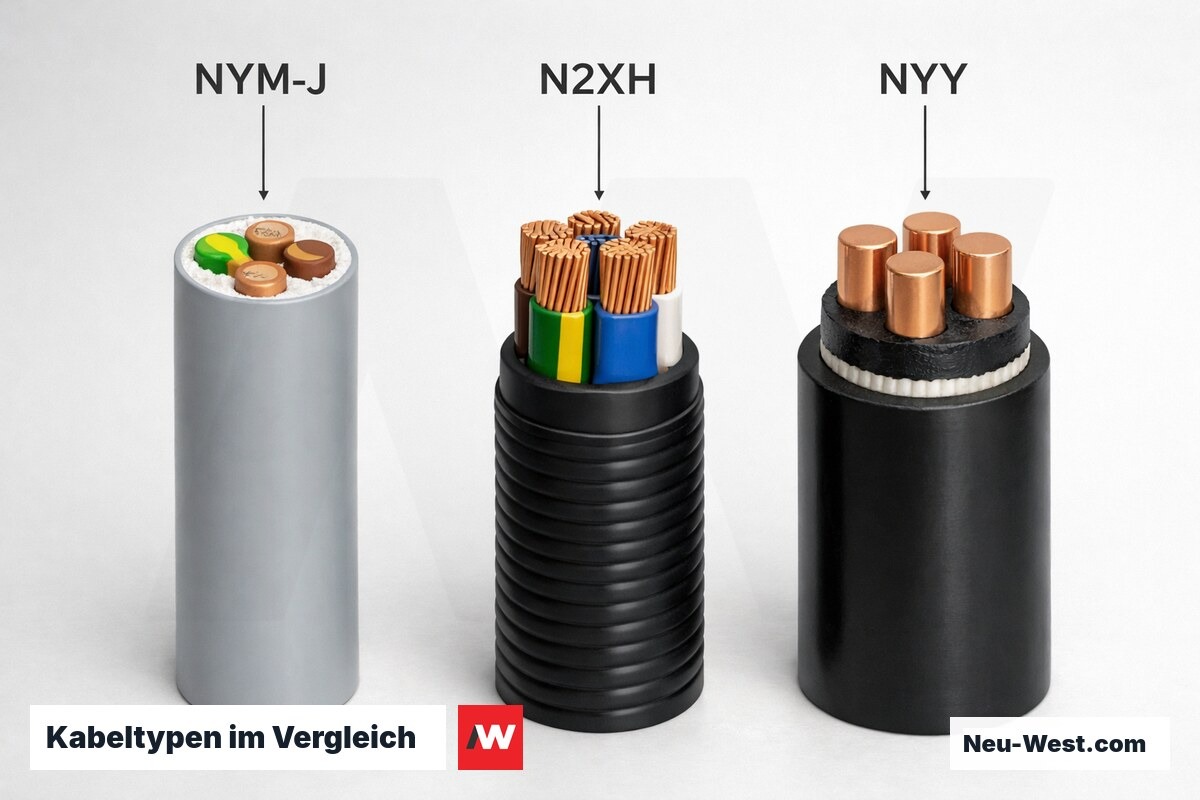

Kabeltypen im Vergleich: NYM-J, N2XH, NYY
NYM-J (PVC-Mantel nach DIN VDE 0250-204) ist der Standardtyp für Inneninstallation in Mauerwerk und Trockenbau, scheidet jedoch in Trassen mit Anforderungen an Halogenbegrenzung oder Rauchklasse aus. N2XH (halogenfrei nach DIN VDE 0276-627) ist für Flucht- und Rettungswege vorgeschrieben und erzeugt im Brandfall weder toxische noch korrosive Rauchgase; für Sicherheitsstromkreise mit Funktionserhalt E30/E90 nach DIN 4102-12 muss darüber hinaus NHXH FE eingesetzt werden – N2XH allein erfüllt diese Anforderung nicht. NYY (DIN VDE 0271) ist für Erd- und Feuchtraumverlegung zugelassen, bei Brandlastkonzepten jedoch durch N2XH oder NHXH zu ersetzen.

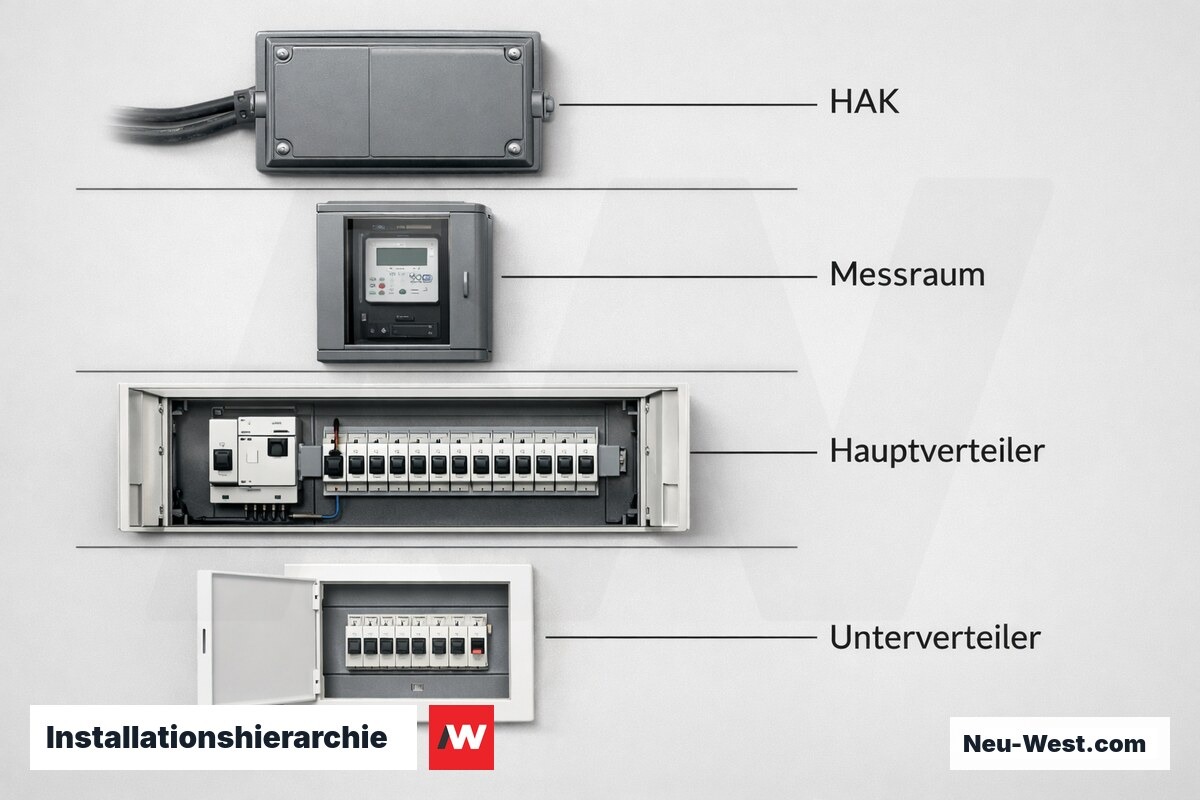

Installationshierarchie: HAK bis Unterverteiler
Die Zuständigkeitsgrenze des Netzbetreibers endet unmittelbar hinter den HAK-Sicherungen; Zählerschrank und Messeinrichtung unterliegen der VDE-AR-N 4100 (Ausgabe 2019) und bedürfen einer förmlichen Abnahme durch den VNB vor Inbetriebnahme. Erweiterungen am Hauptverteiler – etwa für Wallbox-Ladeinfrastruktur (≥ 11 kW, dreiphasig) oder bidirektionale PV-Einspeisepunkte – sind beim Netzbetreiber anmeldepflichtig und können eine Verstärkung der Hauseinführung und des TAB-Querschnitts bis zum HAK erzwingen.

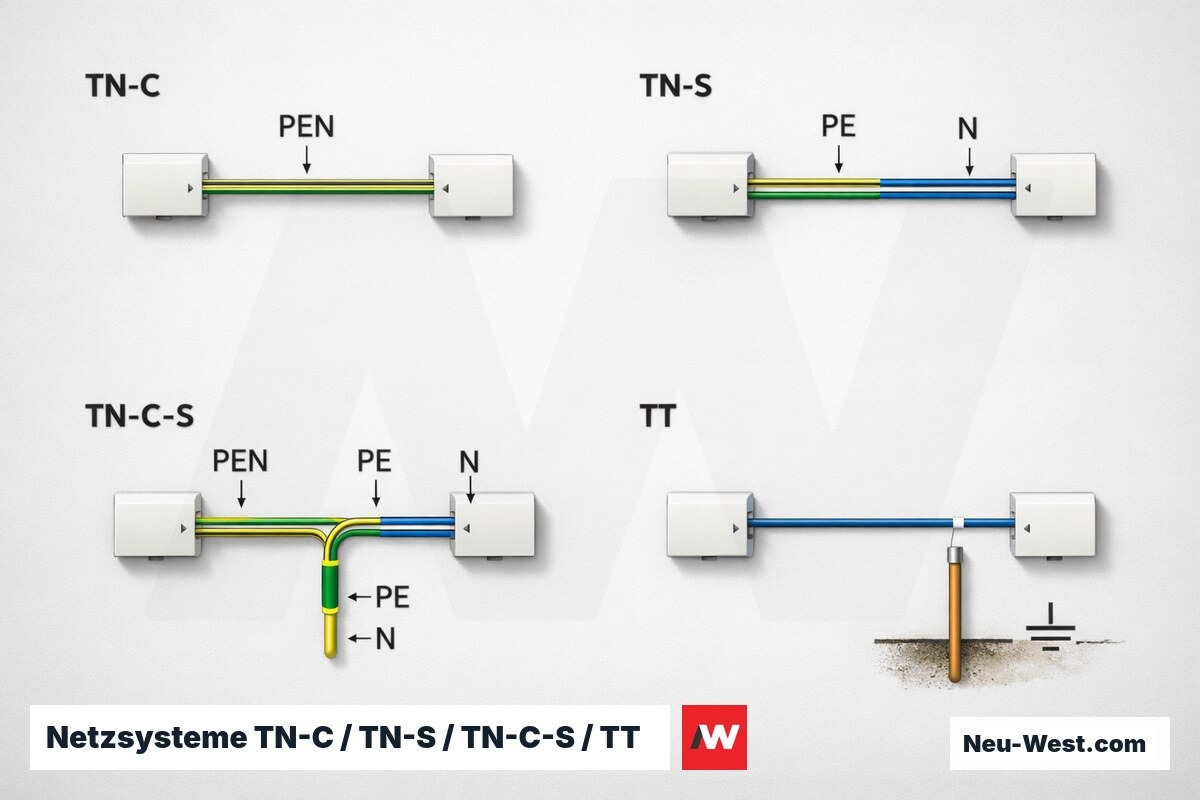

Netzsysteme TN-C / TN-S / TN-C-S / TT im Vergleich
Im TN-C-System wird der PEN-Leiter gemeinsam als Schutz- und Neutralleiter geführt – ein RCD kann physikalisch keinen Differenzstrom erkennen und ist daher nicht einsetzbar; Neuinstallationen nach VDE-AR-N 4100 verlangen deshalb ab dem HAK konsequent TN-S mit getrenntem PE und N. Das TT-System mit eigenem Erder am Verbrauchsort dominiert in ländlichen Altnetzen und PV-Inselnetzen; da die Schleifenimpedanz für zuverlässigen Überstromschutz zu hoch ist, schreibt DIN VDE 0100-410 hier den RCD als einzige wirksame Schutzmaßnahme zwingend vor.
