Brandschutzklappe einbauen lassen – Fachbetrieb Berlin
Ob Neubau oder nachträglicher Einbau in Bestandsleitungen: Brandschutzklappen sichern Wand- und Deckendurchführungen von Lüftungskanälen gegen Feuer- und Rauchausbreitung. Entscheidend sind dabei nicht nur die Produkte, sondern die zulassungskonforme Montage — denn jede Abweichung von der Allgemeinen Bauartgenehmigung (aBG) oder dem Europäischen Technischen Assessment (ETA) hebt die Schutzfunktion rechtlich und technisch auf.
In Berlin gelten die Anforderungen der LüAR Berlin (Lüftungsanlagen-Richtlinie) sowie die bauaufsichtlich eingeführten europäischen Produktnormen. Der Einbau umfasst weit mehr als die Montage der Klappe selbst — Einbaulage, Wandaufbau, Befestigung, Stellantrieb und lückenlose Dokumentation sind Teil einer prüffähigen Anlage.
Was umfasst der Einbau einer Brandschutzklappe?

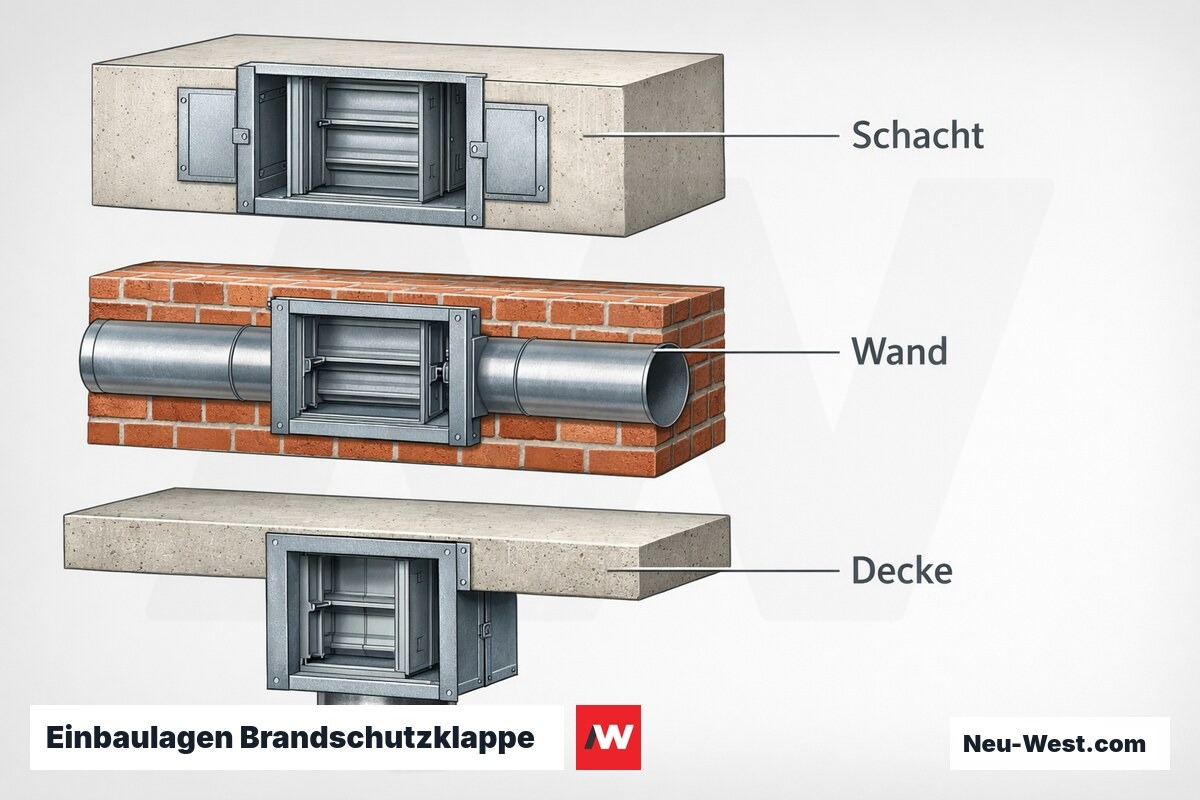

- Bestandsanalyse: Kanalquerschnitt, Einbaulage und Wandaufbau (F30–F90) ermitteln und dokumentieren
- Produktauswahl nach Feuerwiderstandsklasse (EI 60 / 90 / 120) und gültiger aBG oder ETA
- Wanddurchbruch herstellen oder Bestandsöffnung anpassen — Spaltmaße nach Zulassungsdokument
- Montage der Klappe inkl. Rahmenbefestigung, Fugenverguss und ggf. Intumeszenz-Manschette
- Anschluss und Funktionsprüfung des Stellantriebs (Schmelzlot 72 °C, Federkraft-Rückschluss oder elektrisch)
- Erstinspektion, Abnahmeprotokoll mit Fotodokumentation und Übergabe der Wartungsunterlagen
Bei Klappen mit Doppelfunktion als Entrauchungsklappe (EK) erfolgt zusätzlich die Parametrierung der Gebäudeautomation (GLT/BMS) und die Abstimmung mit der zuständigen Berliner Baubehörde im Rahmen des RWA-Konzepts.

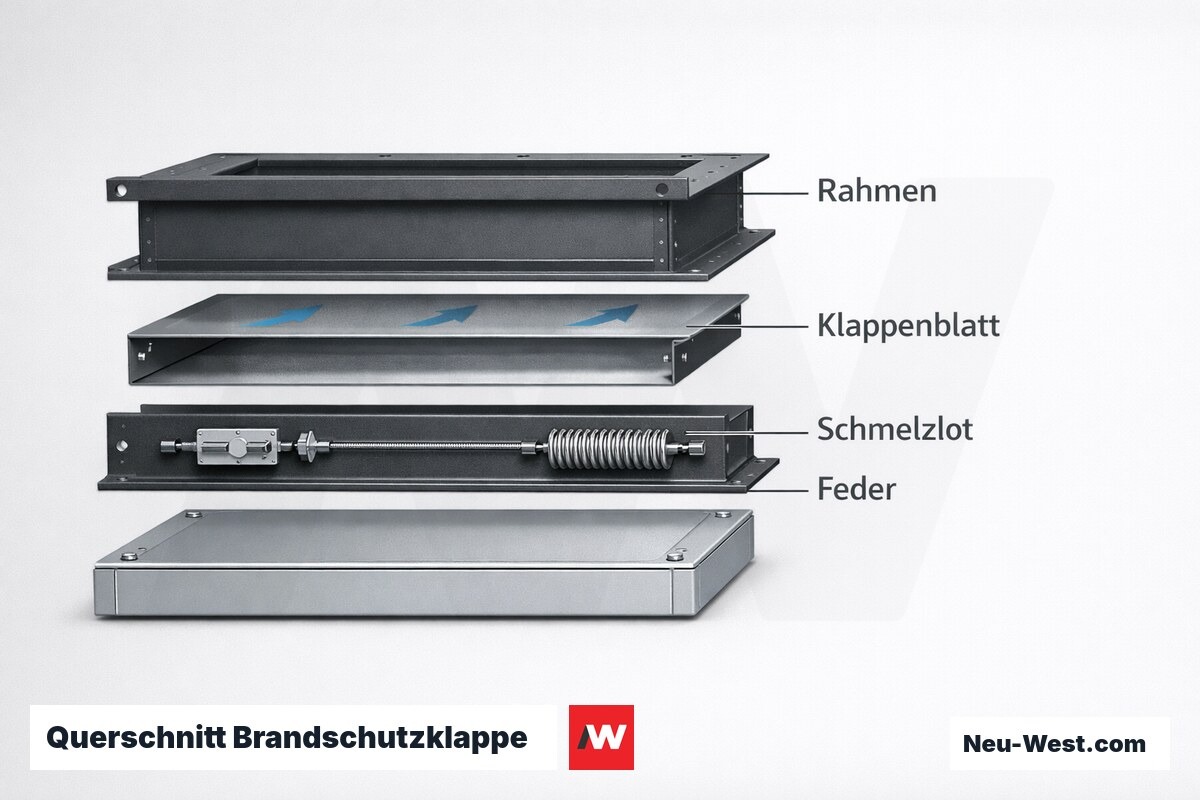

Schutzziel Fugenbrand — was eine Brandschutzklappe wirklich leistet
Brandschutzklappen dichten Lüftungsöffnungen in brandabschnittsbildenden Bauteilen ab — sie verhindern, dass ein Brand den Kanalquerschnitt als Weg in den Nachbarraum nutzt. Dieses Schutzziel heißt Abschottung gegen Fugenbrand und ist von der Rauchausbreitung strikt zu trennen.
Eine BSK stoppt keine Rauchgase: Rauch diffundiert auch durch geschlossene Klappen, solange kein S-Rating (Rauchdichtheit) vorhanden ist. Die Muster-Lüftungsanlagen-Richtlinie (M-LüAR) unterscheidet deshalb konsequent zwischen BSK (Brandabschluss) und RSK (Rauchschutz) — beide Funktionen in einem Bauteil erfordern eine klassifizierte Kombiklappe.
Ein häufiger Planungsfehler: In Rettungswegen und notwendigen Treppenräumen genügt die thermisch auslösende BSK allein nicht — dort ist die RSK-Funktion (Schließen bei Rauchsignal) baurechtlich zwingend.

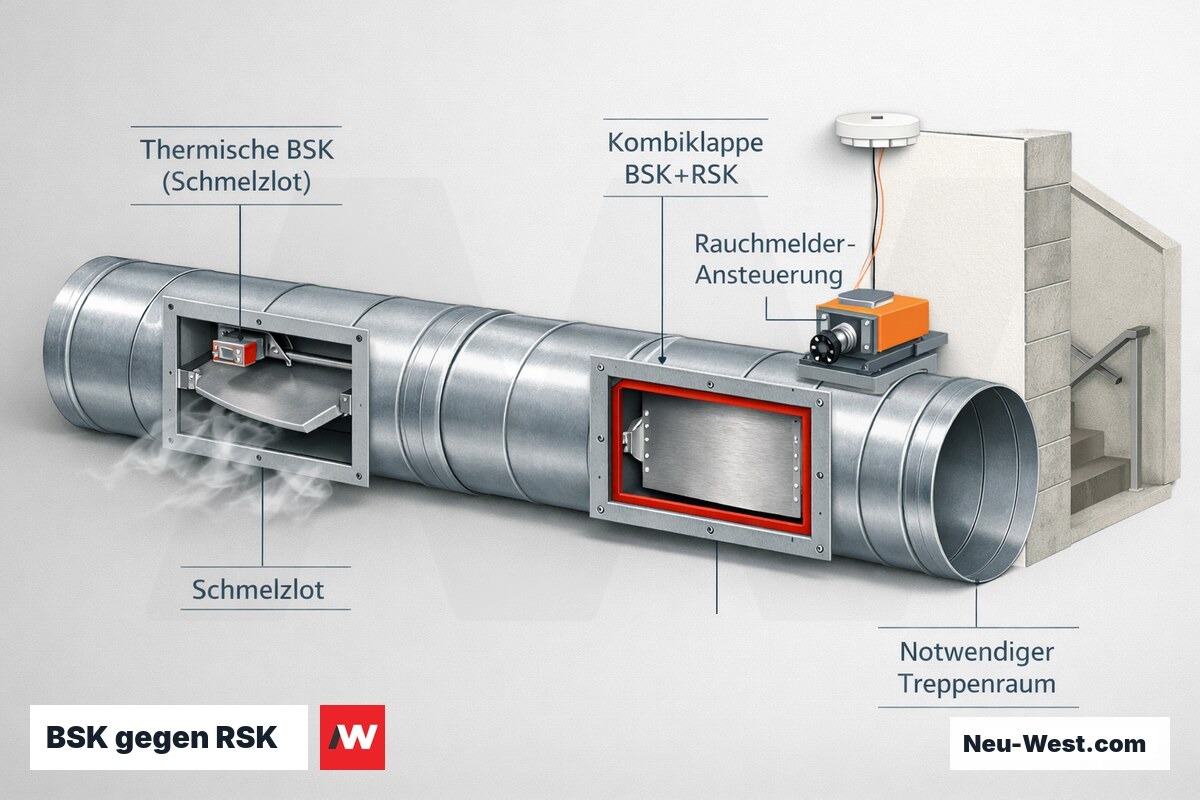

Klappentypen im Überblick — BSK, RSK, MK und Entrauchungsklappe
BSK — Brandschutzklappe
Schließt thermisch bei 72 °C oder 95 °C (Schmelzlot). Schutzziel: Fugenbrand in brandabschnittsbildenden Wänden und Decken. Keine Rauchdichtheit ohne zusätzliches S-Rating. Produktnorm: EN 15650.
RSK — Rauchschutzklappe
Schließt elektrisch auf BMA-Signal oder Rauchdetektor. Schutzziel: Verhinderung von Rauchausbreitung in Rettungswegen. Kein thermischer Auslöser; Fail-Safe-Federschluss bei Spannungsausfall. Pflicht mit BMA-Anschluss und Rückmeldung.
MK — Mehrzweckklappe (Kombiklappe)
Kombiniert BSK- und RSK-Funktion: schließt bei Wärme UND bei Rauchsignal. Einsatz überall, wo beide Schutzziele gleichzeitig gefordert sind — z. B. Durchführungen im Treppenraum. Klassifiziert als EI+S (z. B. EI 90-S 200).
Entrauchungsklappe (RDA nach EN 12101-8)
Öffnet im Brandfall — funktionales Gegenstück zur BSK. Leitet Rauch gezielt ab (natürliche oder maschinelle Entrauchung). Verwechslungsgefahr im Bestand: RDA und BSK sind entgegengesetzt und nicht austauschbar — falsche Einbauposition führt zu kontraproduktivem Brandverhalten.
BSK, RSK oder Kombiklappe — welcher Typ ist baurechtlich vorgeschrieben?
Die Typvorschrift ergibt sich nicht aus einer einzelnen Norm, sondern aus dem Brandschutzkonzept in Verbindung mit den Landesbauordnungen und der M-LüAR: In Öffnungen von Brandwänden und F-90-Wänden ist grundsätzlich eine BSK der Klasse EI 90 erforderlich; die RSK-Funktion kommt hinzu, wenn die Öffnung in einen Rettungsweg oder notwendigen Flur mündet.
In Hochhäusern und Sonderbauten (Krankenhäuser, Pflegeheime, Schulen) fordern die Sonderbauvorschriften der Länder oft explizit die MK oder eine RSK mit EI-Klassifizierung. Das ist im Brandschutznachweis zu belegen — eine BSK allein wird von der Bauaufsicht in diesen Fällen nicht anerkannt.
Wichtig für die Ausschreibung: Typ und Feuerwiderstandsklasse müssen im LV eindeutig benannt sein (z. B. 'BSK EI 90, rund DN 250, Schmelzlot 72 °C, Einbau in F-90-Wand'). Unspezifische Positionen wie 'Brandschutzklappe liefern und einbauen' führen regelmäßig zu Ausführungsfehlern und Nachtragsforderungen.
Kostenrechner: BSK-Einbau kalkulieren
Basis: Brandschutzklappe DN 200, elektromechanischer Auslöser, Aufputzmontage. Für DN 100–160 Materialanteil ca. –25 %, für DN 315–500 ca. +30–60 %. Unterputz-Einbau (Revisionsöffnung + Putzrahmen) erhöht Montageanteil um ca. 40–60 EUR/Stück. Jährliche Wartungspauschale zusätzlich: 60–90 EUR/Stück (Funktionsprüfung inkl. Protokoll gemäß Brandschutzkonzept).
Unverbindlicher Richtwert – der genaue Preis hängt von Untergrund, Aufwand und Ausführung ab.
BSK, RSK und MK im direkten Vergleich
| Merkmal | BSK | RSK | MK (Kombiklappe) |
|---|---|---|---|
| Auslösung | Thermisch (Schmelzlot) | Elektrisch (BMA/Rauch) | Thermisch + elektrisch |
| Schutzziel | Fugenbrand | Rauchausbreitung | Fugenbrand + Rauch |
| S-Rating (Rauch) | Nein (ohne Zusatz) | Ja (S 200 / S 500) | Ja (S 200 / S 500) |
| Rettungsweg geeignet | Nein | Ja | Ja |
| BMA-Anschluss | Nicht erforderlich | Pflicht | Pflicht |
| Fail-Safe-Schluss | Thermisch (Lotschmelze) | Federrückstellung | Federrückstellung |
| Typische Klasse | EI 90 | EI 60-S / EI 90-S | EI 90-S 200 |
Auslösetemperatur 72 °C oder 95 °C — wann gilt welches Schmelzlot?

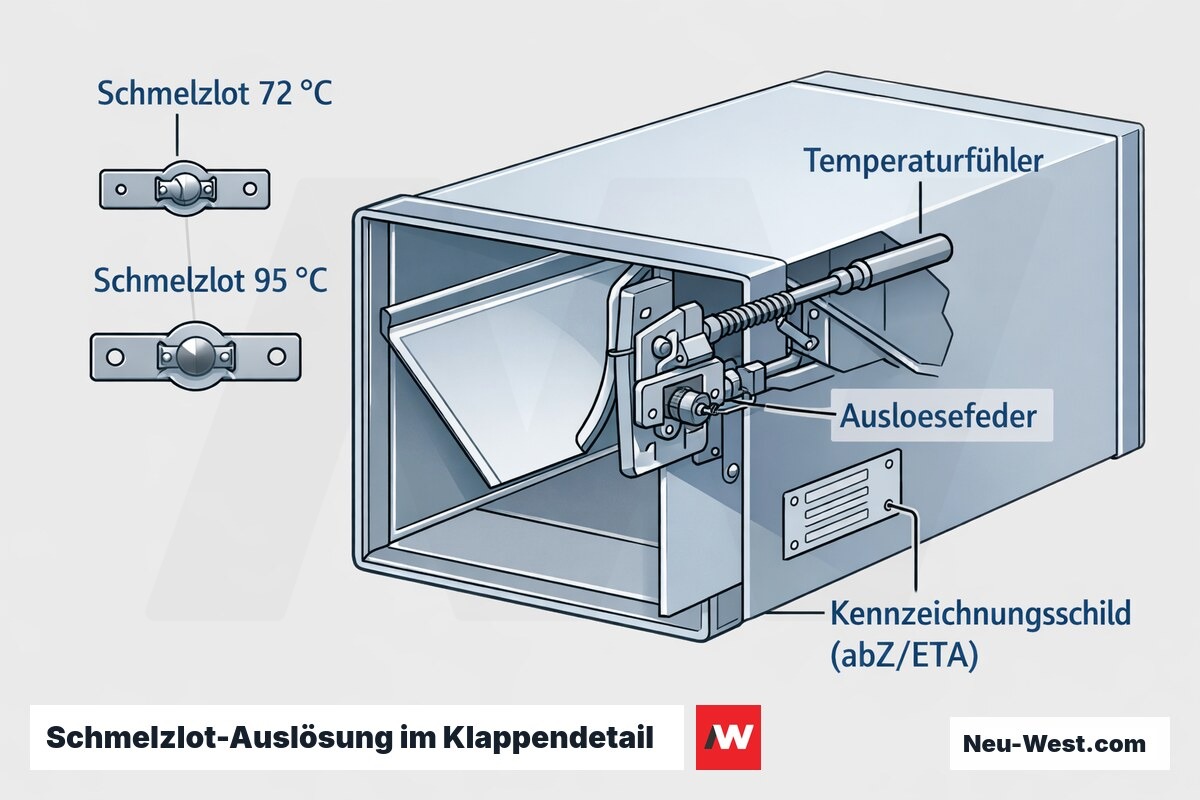

Das Schmelzlot einer BSK löst bei 72 °C aus — ausreichend für alle Räume mit normaler Betriebstemperatur (Büros, Wohnungen, Flure). In Bereichen mit erhöhter Umgebungstemperatur — gewerbliche Küchen, Bäckereibetriebe, Trockenräume, Heizungskeller — kann die Kanallufttemperatur im Betrieb 50–60 °C erreichen; ein 72-°C-Lot würde hier durch thermische Erschöpfung vorzeitig ausgelöst und die Lüftungsanlage stilllegen.
Für diese Bereiche ist das 95-°C-Schmelzlot vorgesehen. Die Entscheidung trifft nicht der Monteur vor Ort, sondern der Planer auf Basis der maximalen Kanallufttemperatur — dieser Wert muss im LV oder in der Werkplanung dokumentiert sein, da er die Lotauswahl baurechtlich begründet.
Kritisch: Der Lotwechsel ist keine triviale Wartungsmaßnahme. Die abZ/ETA des Herstellers gibt vor, welche Lottypen in welcher Konfiguration zulässig sind. Ein nicht dokumentierter Tausch auf eine andere Temperaturklasse — auch wenn das Lot baugleich aussieht — erlischt den Verwendbarkeitsnachweis für genau diesen Einbaupunkt.
Technische Kennwerte — Brandschutzklappe
| Produktnorm | EN 15650:2005+A1:2010 |
|---|---|

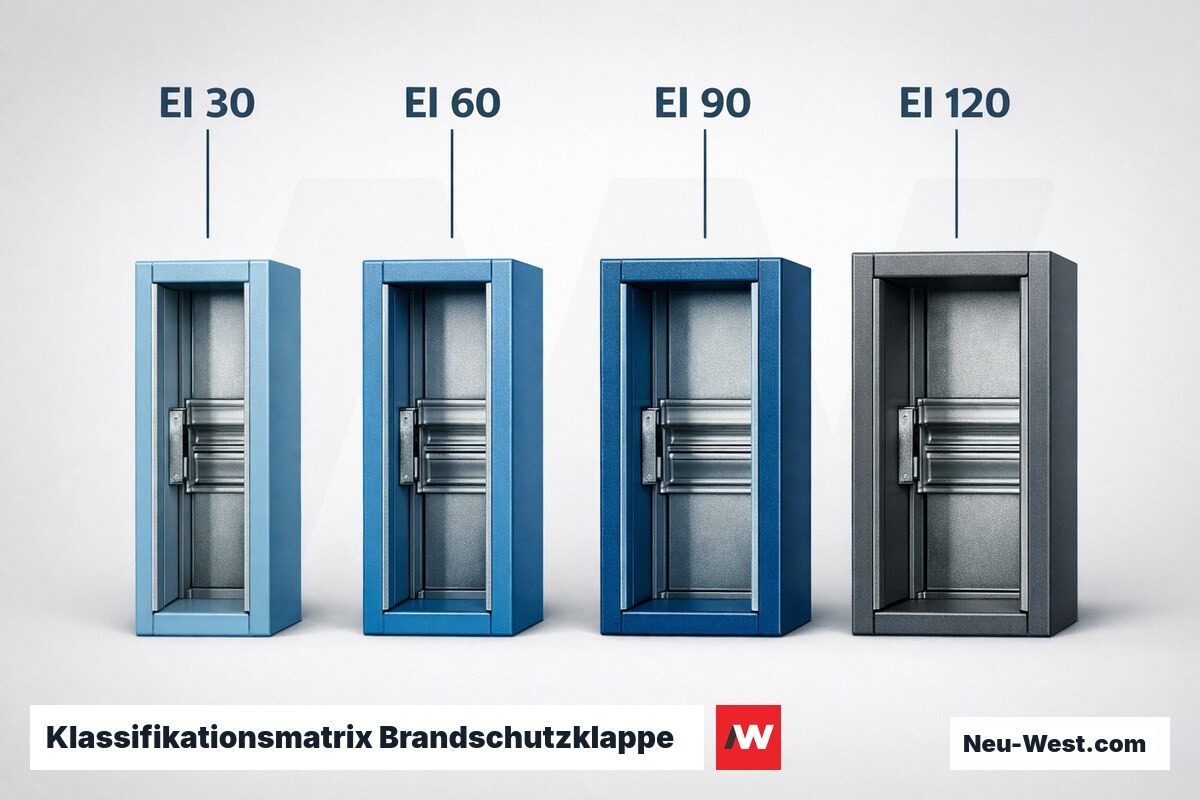

| Feuerwiderstandsklassen | EI 15 · EI 30 · EI 45 · EI 60 · EI 90 · EI 120 |
| Rauchklasse (optional) | S 200 (Raumtemperatur) · S 500 (Hochtemperatur) |
| Schmelzlot-Auslösetemperatur | 72 °C (Typ 1, Normal) · 95 °C (Typ 2, Küche/Technik) |
| Prüfdruck Dichtheit | 200 Pa (Nennbetrieb) |
| Nennweiten rund | DN 100 – DN 800 mm (herstellerabhängig) |
| Nennweiten rechteckig | bis ca. 1 000 × 500 mm |
| Gehäuse Baustoffklasse | A2-s1,d0 (nichtbrennbar nach EN 13501-1) |
| Motorspannung (el. Antrieb) | 24 V DC oder 230 V AC |
| Schutzart Antrieb | IP 44 (Standard) · IP 65 (Feuchtraum) |
| Funktionserhalt Steuerkabel | E 30 oder E 90 (Anforderung nach MLAR) |
ETA, abZ und CE — welcher Nachweis zählt in der Ausschreibung?
Brandschutzklappen fallen unter die harmonisierte Norm EN 15650, weshalb die CE-Kennzeichnung mit Leistungserklärung (DoP) der primäre Verwendbarkeitsnachweis ist. Die allgemeine bauaufsichtliche Zulassung (abZ) des DIBt war der deutsche Vorgänger-Nachweis; viele ältere Produkte laufen noch unter einer abZ, die weiterhin gültig ist, bis der Hersteller sie zurückzieht oder das DIBt sie widerruft.
Die Europäisch Technische Bewertung (ETA) kommt ins Spiel, wenn ein Produkt außerhalb des Geltungsbereichs von EN 15650 liegt — etwa Sonderkonstruktionen oder Einbausituationen, die die Norm nicht abdeckt. In der Ausschreibung nach VOB/A ist die Forderung nach CE-Kennzeichnung gemäß EN 15650 plus Angabe der deklarierten Leistungsklasse (z. B. EI 90, S 200) zwingend und ausreichend.
Ein Missverständnis in der Praxis: CE-Kennzeichnung allein — ohne Angabe der deklarierten Feuerwiderstandsklasse und des Einbautyps in der DoP — genügt nicht. Der Planer muss sicherstellen, dass die im LV geforderte Klasse in der DoP des gewählten Produkts tatsächlich deklariert ist; andernfalls droht baurechtlicher Mangel trotz CE-Zeichen.
Auslösertyp ermitteln: thermisch oder elektromechanisch?
Welche Gebäudenutzung und Überwachungsstruktur liegt vor?
Einbauablauf Brandschutzklappe — von der Planung bis zum Attest
Planung und Typenfreigabe
Klappenplan erstellen, Typ und Feuerwiderstandsklasse festlegen, abZ/ETA prüfen, Einbaumaße und Wandstärken klären, Schmelzlot-Temperaturklasse anhand der max. Kanallufttemperatur bestimmen.
Wandöffnung herstellen
Kernbohrung oder Stemmarbeit mit Maßtoleranz nach Herstellervorgabe (typisch ± 5 mm). Vorhandene Bewehrung prüfen und bei Relevanz statische Freigabe einholen.
Klappe einsetzen und ausrichten
Strömungspfeil auf dem Gehäuse mit Luftströmungsrichtung abgleichen. Rahmenbefestigung ausschließlich nach Montageanweisung der abZ — nicht nach Eigenermessen oder Baustellenpraxis.
Wandanschluss abSchotten
Ringspalt zwischen Klappenrahmen und Wandöffnung mit abZ-konformem Material verfüllen — Mörteltyp, Mineralwolleklasse und Schichtdicke laut Zulassung. Bauschaum und nicht klassifizierte Materialien erlöschen die Zulassung.
Elektroanschluss bei RSK/MK
BMA-Schleife anschließen, Fail-Safe prüfen (Klappe schließt bei Spannungsentzug), Endlagenschalter 'Zu' verdrahten und Rückmeldung auf BMA-Zentrale verifizieren. Kabel in Funktionserhalt E 30 oder E 90 verlegen.
Funktionsprüfung
Manuelle Auslösung und Rücksetzung durchführen, bei BSK thermische Probeauslösung, Öffnen und Schließen ohne Klemmen verifizieren, Rückmeldung an BMA quittieren.
Dokumentation und Einbauattest
Einbauattest nach MLAR ausstellen: Klappentyp, Einbauposition, Zulassungsnummer, Einbaudatum, Monteursunterschrift. Wartungsbuch anlegen. Unterlagen dem Betreiber im Original übergeben.
BMA-Anschluss und Fernauslösung — Elektromechanik, Rückmeldung, Fail-Safe
Elektrisch gesteuerte Klappen (RSK, MK) erhalten den Schließbefehl über die Brandmeldeanlage (BMA) — entweder als Gruppensteuerung (Brandabschnitt) oder als Einzelsteuerung (adressierbar). Das Fail-Safe-Prinzip ist zwingend: Der Federantrieb schließt die Klappe automatisch, sobald die Steuerspannung entfällt — Spannungsausfall gleich Brandfall ist die konstruktive Sicherheitsannahme.

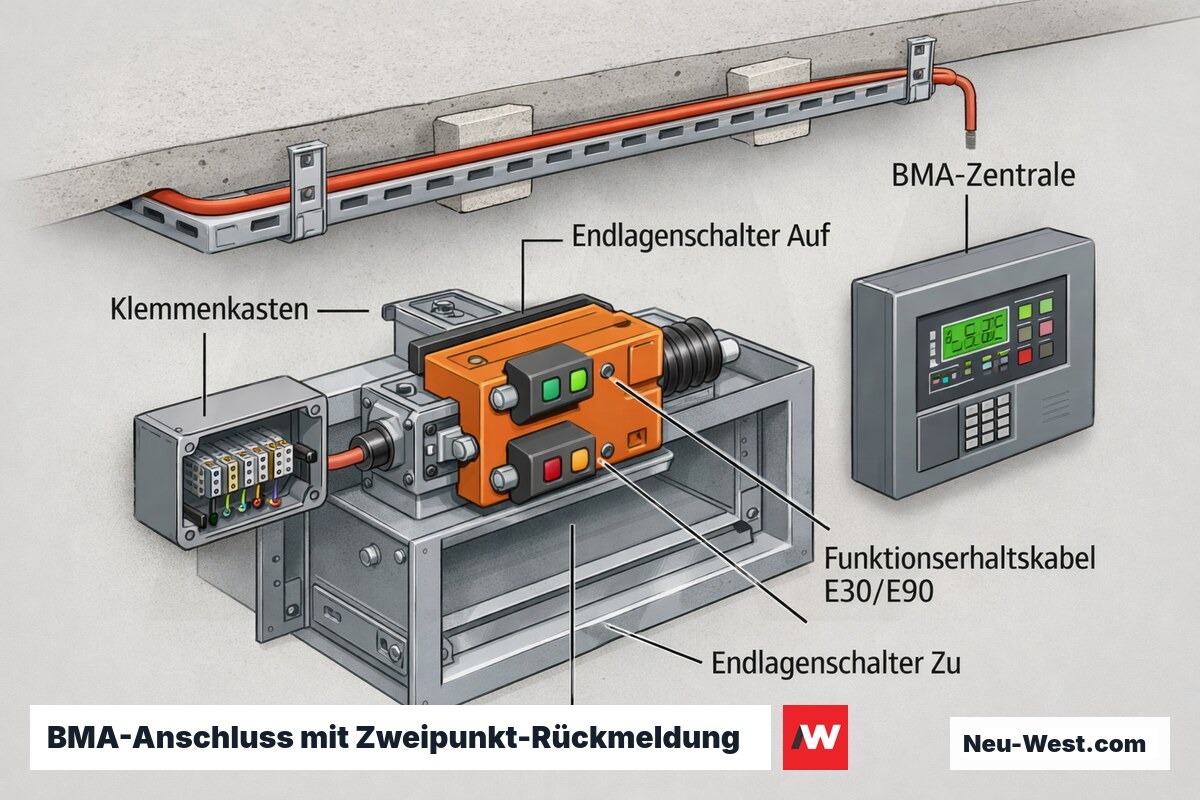

Für die Rückmeldung ist mindestens ein Endlagenschalter 'Zu' erforderlich; die BMA meldet damit 'Klappe ausgelöst'. In Hochhäusern und komplexen Sonderbauten verlangen viele Brandschutzkonzepte zusätzlich den Endlagenschalter 'Auf', um die Betriebsposition zu überwachen — sogenannte Zweipunkt-Rückmeldung.
Oft übersehen: Die Kabelführung zu elektrischen Klappen muss in Funktionserhalt ausgeführt sein (E 30 oder E 90 nach MLAR). Diese Forderung steht in der MLAR und wird in Ausschreibungen regelmäßig vergessen — was zu teuren Nachträgen führt, da Funktionserhaltskabel im Bestand schwer nachzuführen sind.
Einbaurichtung — Strömungspfeil ist baurechtlich bindend
Der Pfeil auf dem Klappengehäuse ist kein Hinweis, sondern Bestandteil der abZ. Falsch eingebaute Klappen schließen nicht vollständig oder lösen asymmetrisch aus — der Verwendbarkeitsnachweis erlischt stillschweigend, ohne dass dies optisch erkennbar ist.
Wandverfüllung nur mit zugelassenem Material — kein Bauschaum
Die abZ jedes Herstellers benennt exakt, welcher Mörteltyp, welche Mineralwolleklasse und welche Schichtdicken zulässig sind. Bauschaum, handelsübliche Mineralwolle ohne Klassifizierung oder falscher Mörteltyp erlöschen die Zulassung — auch wenn optisch alles korrekt aussieht.
Einbauattest sofort nach Montage ausstellen — nicht nachträglich
Nachträglich erstellte Einbauatteste werden von Bauaufsichtsbehörden und Versicherungen zunehmend abgelehnt. Das Attest muss unmittelbar nach dem Einbau ausgestellt und dem Betreiber im Original übergeben werden.
Einbaufehler die die Zulassung erlöschen lassen — was Monteure oft übersehen
Der häufigste Fehler: unzulässige Wandverfüllung. Jede abZ legt exakt fest, welcher Mörteltyp, welche Mineralwolleklasse und welche Schichtdicke im Ringspalt zwischen Klappenrahmen und Wandöffnung verwendet werden darf. Wird davon abgewichen — auch wenn das Ergebnis technisch gleichwertig erscheint — erlischt die Zulassung für genau diesen Einbaupunkt, ohne dass dies optisch erkennbar ist.
Zweithäufig: zu geringe Abstände zu Formstücken. MLAR und die meisten abZ fordern Mindestabstände von Klappen zu Bögen, T-Stücken und Querschnittsübergängen (häufig ≥ 1 × Klappenduchmesser, herstellerabhängig). Turbulenzen in diesen Bereichen können die thermische Auslösung erheblich verzögern.
Weiterer kritischer Punkt: Klappenrahmen ohne vollflächigen Bauteilkontakt — wenn der Rahmen Hohlräume zum Mauerwerk aufweist, die nicht fachgerecht verfüllt sind, entsteht eine Feuerbrücke, die die EI-Klassifizierung unterläuft. Abhilfe schafft nur die herstellerkonforme Nachverfüllung; Eigenimprovisation erlischt die Zulassung erneut.
Was kostet Brandschutzklappe einbauen?
Preisrahmen Berlin inkl. Material, Einbau, Funktionsprüfung und Einbauattest (ohne Elektroanschluss, sofern nicht angegeben). Nettopreise, Richtwerte — Einzelpreise je nach Einbausituation, Deckenstärke und Zugänglichkeit.
| Leistung | Preis-Spanne (Richtwert) |
|---|---|
| BSK rund DN 100–200 (inkl. Kernbohrung, Verfüllung, Attest) | 380 – 650 EUR/Stk. |
| BSK rund DN 250–400 (inkl. Kernbohrung, Verfüllung, Attest) | 550 – 950 EUR/Stk. |
| BSK rechteckig bis 400 × 300 mm (inkl. Stemmarbeit) | 650 – 1.100 EUR/Stk. |
| BSK rechteckig über 400 × 300 mm | 1.000 – 1.800 EUR/Stk. |
| Elektromechanischer Antrieb nachrüsten (RSK/MK, ohne Kabel) | 250 – 500 EUR/Stk. |
| BMA-Verkabelung je Klappe (Funktionserhalt E 30/E 90) | 150 – 450 EUR/Stk. |
| Jährliche Wartung nach VDMA 24168 (Prüfung + Protokoll) | 90 – 180 EUR/Stk./Jahr |
| Einbauattest-Erstellung nachträglich (Fremdleistung) | 80 – 150 EUR/Stk. |
Richtwerte für Berlin/Brandenburg, projektabhängig — kostenloses Festpreis-Angebot anfragen.
Staubablagerung — warum Brandschutzklappen trotz Wartung versagen können
Im Lüftungsbetrieb lagern sich Staub, Fasern und Partikel auf dem Klappenteller und im Bereich des Schmelzlots ab. Diese Schicht wirkt als Wärmeisolierung: Das Lot nimmt Brandtemperatur langsamer auf und löst verzögert oder gar nicht aus — ein Effekt, der unter den sauberen Bedingungen der jährlichen Prüfung nicht sichtbar wird, im Brandfall aber kritisch sein kann.

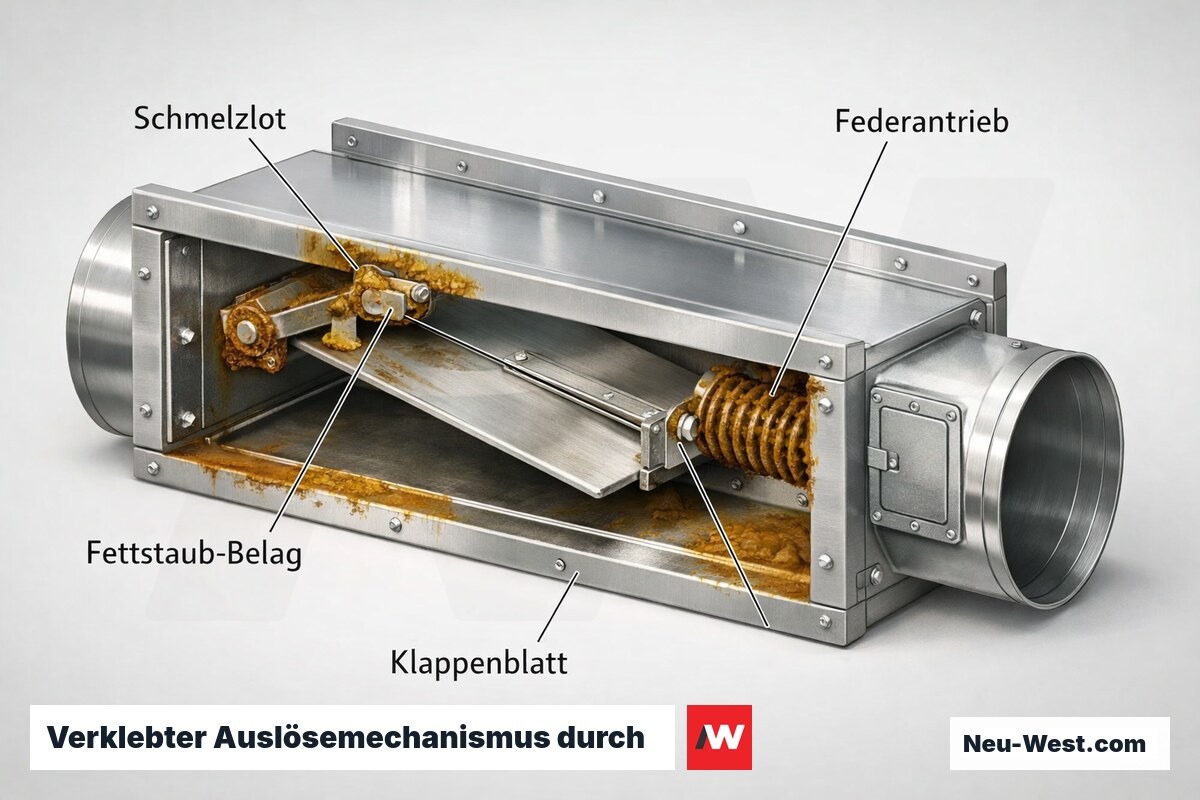

Besonders problematisch ist Fettstaub in Küchenlüftungsanlagen: Er verklebt den Auslösemechanismus und verhindert das freie Öffnen des Federantriebs nach dem Lotschmelzen. In solchen Anlagen ist eine halbjährliche Reinigung des Auslösebereichs sinnvoll und in einigen landesspezifischen Betreiberpflichten explizit gefordert.
VDMA 24168 schreibt deshalb nicht nur die Funktionsprüfung vor, sondern ausdrücklich auch Sichtkontrolle und Reinigung des Klappeninneren und des Schmelzlot-Bereichs. Ein Wartungsprotokoll ohne diesen Schritt ist unvollständig — und im Schadensfall haftungsrelevant.
Wichtige Begriffe rund um Brandschutzklappe einbauen
BSK
RSK
MK
EI-Klasse
S 200 / S 500
Schmelzlot
Fail-Safe
MLAR
VDMA 24168
abZ / ETA
DoP
Funktionserhalt E 30/E 90
Wartungspflichten nach VDMA 24168 — Betreiberverantwortung und Haftungsrisiko

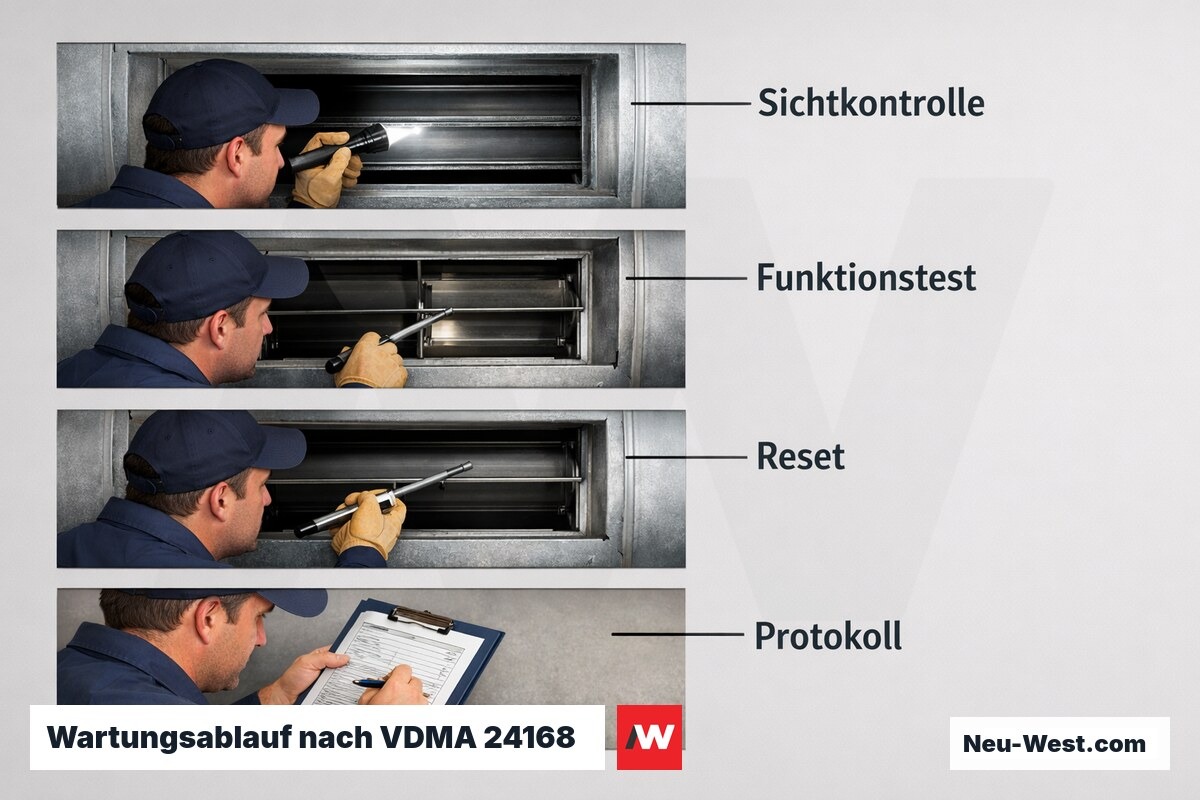

VDMA 24168 legt als anerkannte Regel der Technik fest: Brandschutzklappen sind mindestens einmal jährlich zu prüfen — Sichtkontrolle, manuelle Auslösung, Rücksetzung, Kontrolle des Schmelzlots auf Korrosion und Kontaminierung, Reinigung des Auslösebereichs, Dokumentation im Wartungsbuch. Die Wartungspflicht trifft den Betreiber, nicht den Errichter — sie ist nicht delegierbar, nur beauftragbar.
Im Schadensfall prüfen Versicherungen zunächst den Wartungsnachweis. Fehlt dieser oder ist er lückenhaft, droht der Verlust des Versicherungsschutzes — unabhängig davon, ob die Klappe technisch in Ordnung war. In Sonderbauten (Krankenhäuser, Pflegeheime, Schulen, Hochhäuser) verlangen die Sonderbauvorschriften der Länder oft zusätzlich Nachweise durch anerkannte Sachverständige oder akkreditierte Prüfstellen.

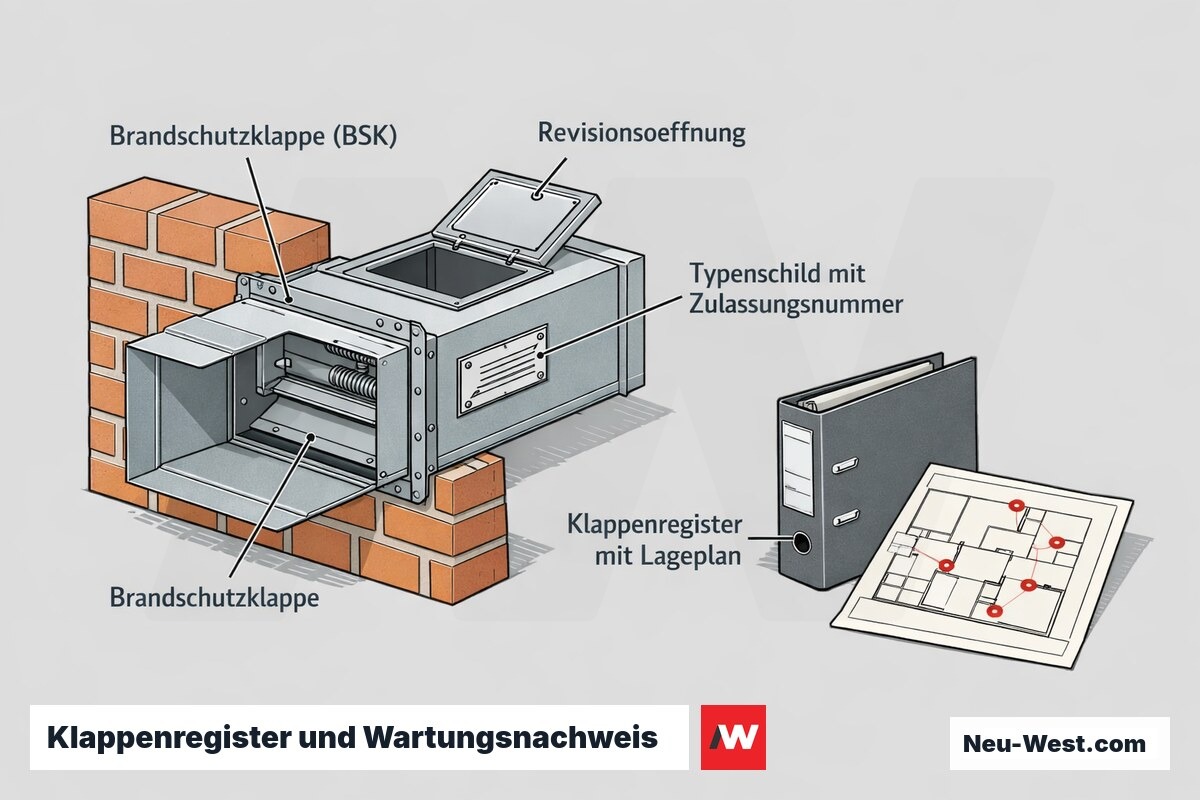

Praktische Konsequenz: Wartungsvertrag und Klappenregister — Lageplan mit allen BSK/RSK-Positionen, Klappentypen und Zulassungsnummern — sind keine Kür, sondern Pflicht. Ein fehlendes Klappenregister ist bei Gebäudeübertragungen und Sicherheitsaudits regelmäßig ein Befund mit erheblichem Nachbesserungsaufwand.
Eine Brandschutzklappe ist nur so gut wie ihr letzter Wartungsnachweis — im Brandfall entscheidet nicht der Einbaustandard von vor zehn Jahren, sondern der dokumentierte Betriebszustand von heute. Ein lückenloses Wartungsbuch ist der einzige Beweis, dass die Klappe zum Zeitpunkt des Schadens funktionsfähig war.
