Revisionsklappe einbauen lassen – Fachbetrieb Berlin
Eine Revisionsklappe ist kein Standardelement: Sobald sie in einer brandgeschützten oder schallgedämmten Wand sitzt, muss sie zur geprüften Gesamtkonstruktion passen – sonst verliert die Trennwand ihre Feuerwiderstandsklasse oder ihr Schalldämm-Maß. Fehlt die passende Allgemeine Bauartgenehmigung (aBG) für den konkreten Einbaufall, scheitert die Abnahme.

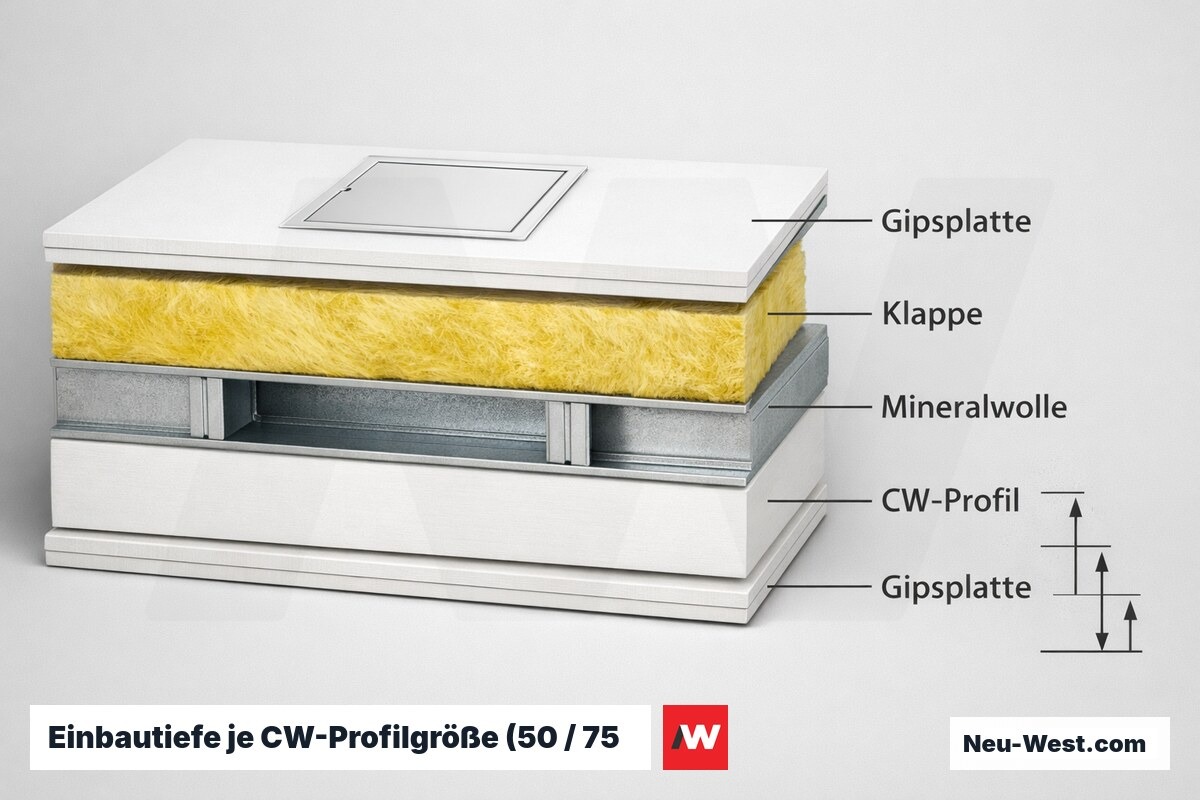

Entscheidend ist die Systemkompatibilität: Klappenrahmen, Beplankungsdicke, Ständerprofil und Mineralwolle-Hinterlegung bilden eine geprüfte Einheit. Nur wenn diese Kombination exakt dem zugelassenen Einbaufall entspricht, bleibt die Klassifizierung der Gesamtwand erhalten – ein Detail, das beim Einbau durch Ungeübte regelmäßig übersehen wird.
Was umfasst das Einbauen einer Revisionsklappe?
- Bestandsanalyse: Wandaufbau, Beplankungsstärke, Brand- und Schallschutzklasse dokumentieren
- Klappenauswahl: EI-Klasse (EI30–EI120) und Systemzulassung (aBG/ETA) auf den konkreten Wandaufbau abstimmen
- Öffnungsschnitt in die Beplankung, Ständerwechsel (UW-Querriegel) bei Kollision mit CW-Profilen
- Rahmeneinbau mit umlaufender Mineralwolle-Hinterlegung und normgerechter Brandschutzfuge
- Klappenmontage, Ausrichtung und Justage von Schloss sowie Dichtlippe auf Anlage-Gleichmäßigkeit prüfen
- Leibung spachteln, Anschlussanstrich vorbereiten, Einbaudokumentation für Abnahme bereitstellen
Jede Revisionsklappe in einer klassifizierten Konstruktion (EI30 bis EI120) wird als geprüftes System eingebaut – Klappe, Rahmen und Herstellervorgabe bilden eine Einheit, die nicht durch Improvisation ersetzt werden darf.

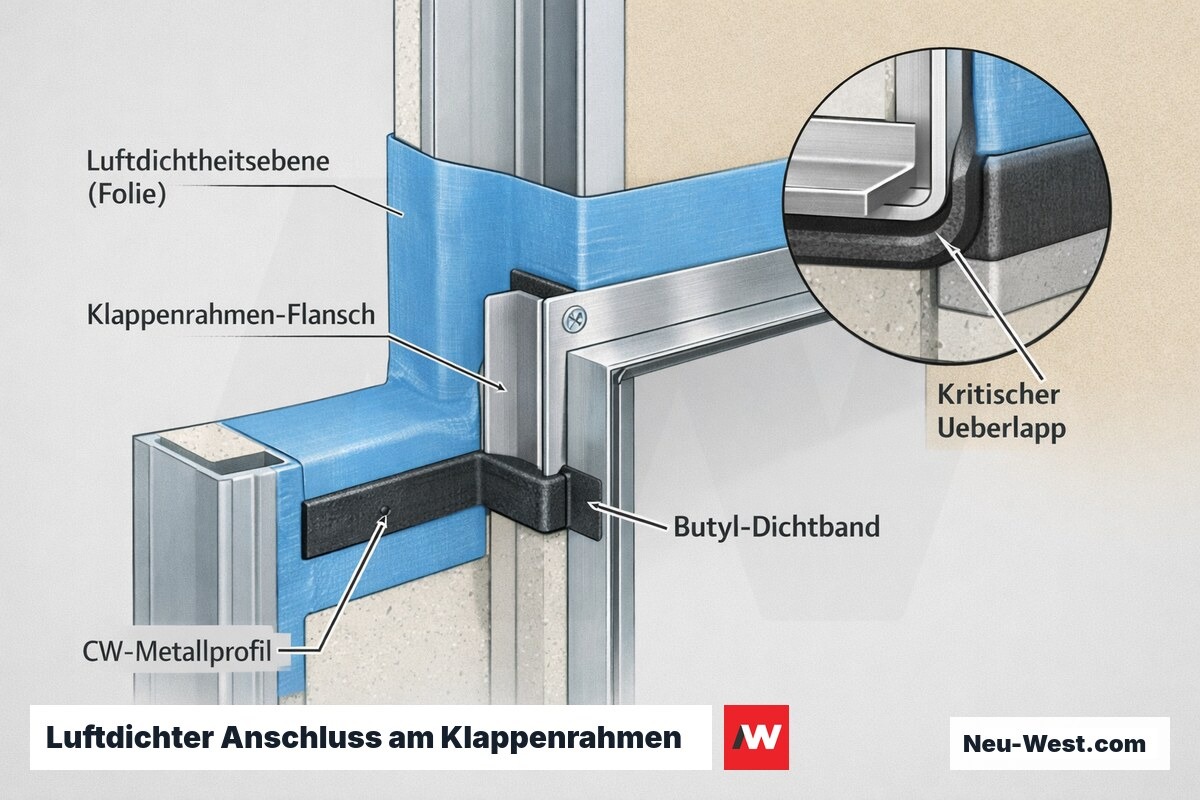

Luftdichtheitsebene am Klappenrahmen: die unterschätzte Schwachstelle
In Gebäuden nach GEG oder KfW-Standard unterbricht jede Revisionsöffnung die Luftdichtheitsebene. Ein nicht abgedichteter Klappenrahmen erzeugt messbare Druckverluste beim Blower-Door-Test und verschlechtert den n₅₀-Wert nachweislich — selbst wenn die übrige Gebäudehülle sauber ausgeführt ist. Die Lösung: umlaufende Verklebung des Klebeflanschs mit der Dampfbremse (Mindestüberlapp 20 mm) sowie dauerhaft elastische Fugendichtung zwischen Blende und Wandfläche.
Günstige Standardrahmen erreichen diesen Mindestüberlapp oft nicht. Das Klappenmodell muss daher bereits in der Planungsphase auf Luftdichtheitseignung geprüft werden — nicht erst auf der Baustelle, wenn der Gipskarton bereits verspachtelt ist. Hersteller von Luftdichtheits-optimierten Klappen weisen die Luftdichtheitsklasse nach DIN EN 12114 aus.
Klappentypen: Auswahl nach Einbausituation

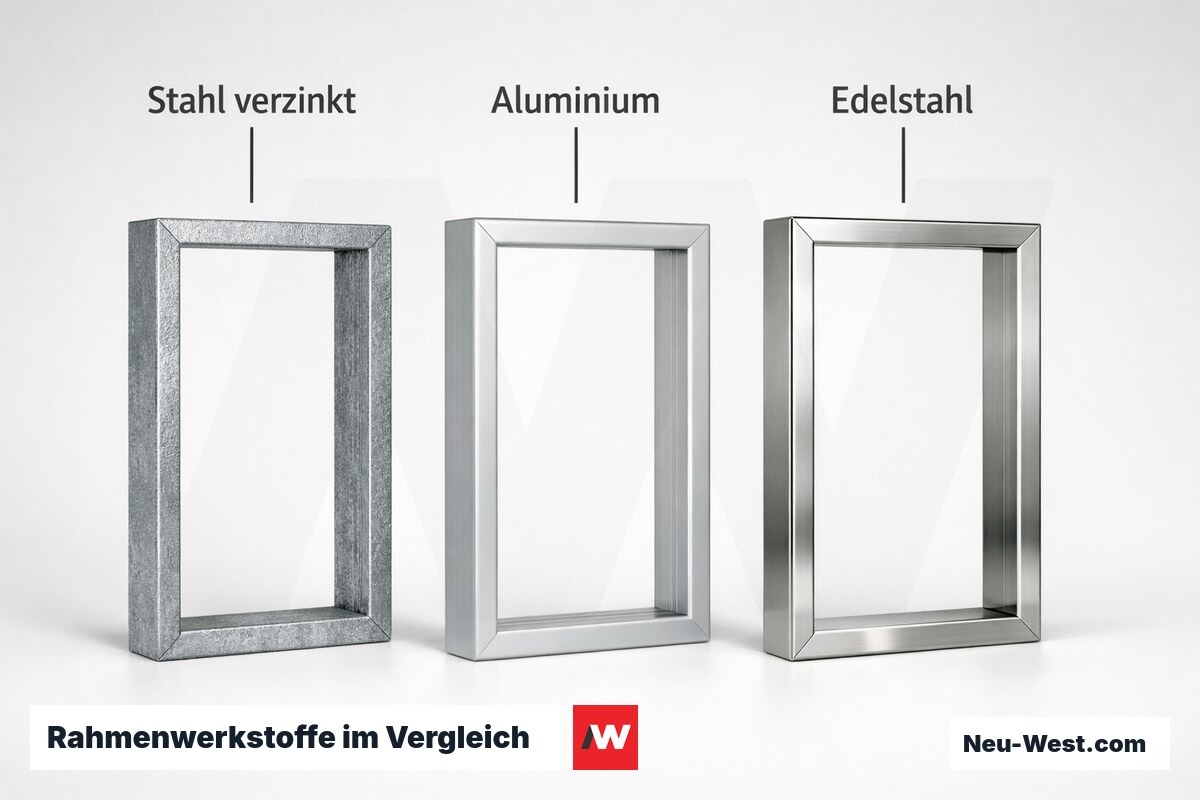

Standard-Revisionsrahmen (Stahl/Alu)
Universell für nicht brandschutzrelevante Wände und Decken. Lichtmaße 150–600 mm, Rahmentiefe 50–100 mm, verzinkt oder pulverbeschichtet. Keine bauaufsichtliche Zulassung erforderlich; Montageaufwand gering.
GK-bündige Revisionsklappe
Die Klappenblende besteht aus einer abnehmbaren Gipskarton-Vorsatzschale, die nahtlos eingespachtelt und gestrichen wird. Nach Malerfertigstellung optisch unsichtbar — Öffnungsposition muss vorab durch Magnet, Gravur oder verdeckten Stift markiert werden.

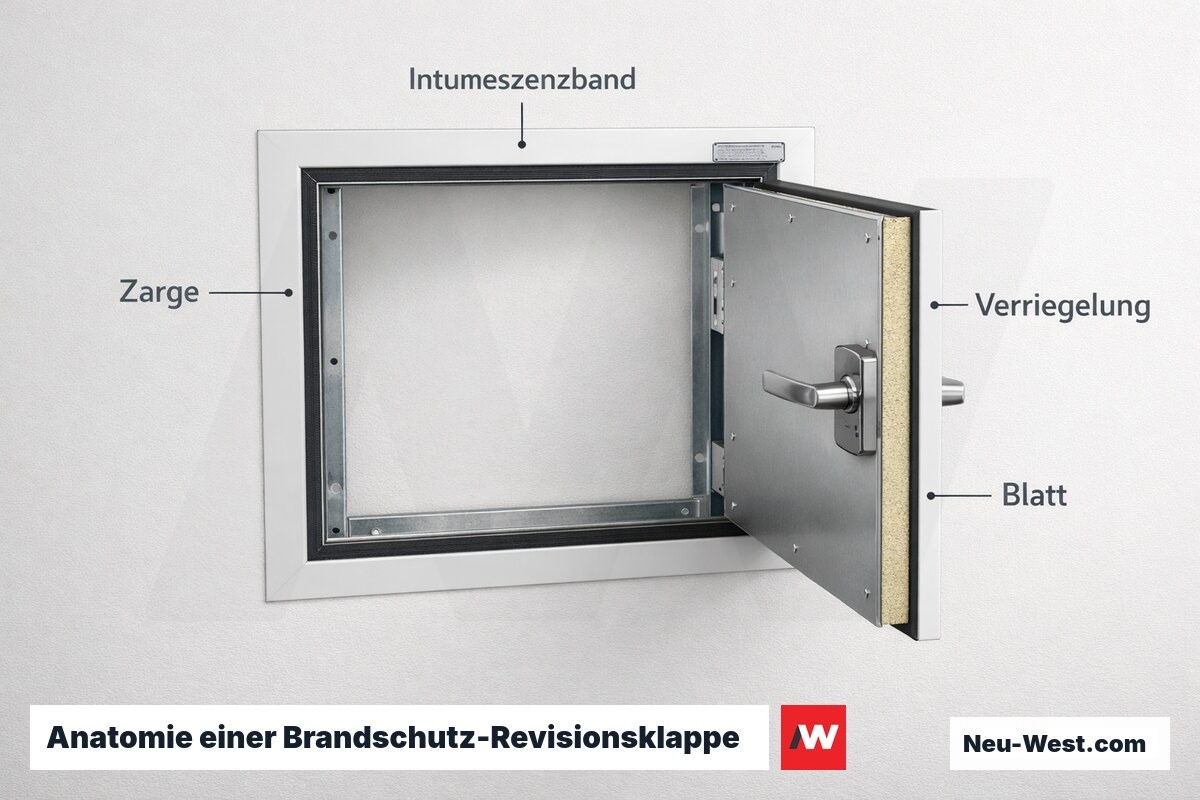

Brandschutzklappe EI30–EI90
Für feuerhemmende und feuerbeständige Trennwände und Decken. Intumeszenz-Dichtung im Rahmen; CE-Kennzeichnung mit Klassifizierungsangabe (z. B. 'EI90-C5-Sa') und zugehöriges Prüfzeugnis zwingend erforderlich. Befestigung streng nach Prüfzeugnis.

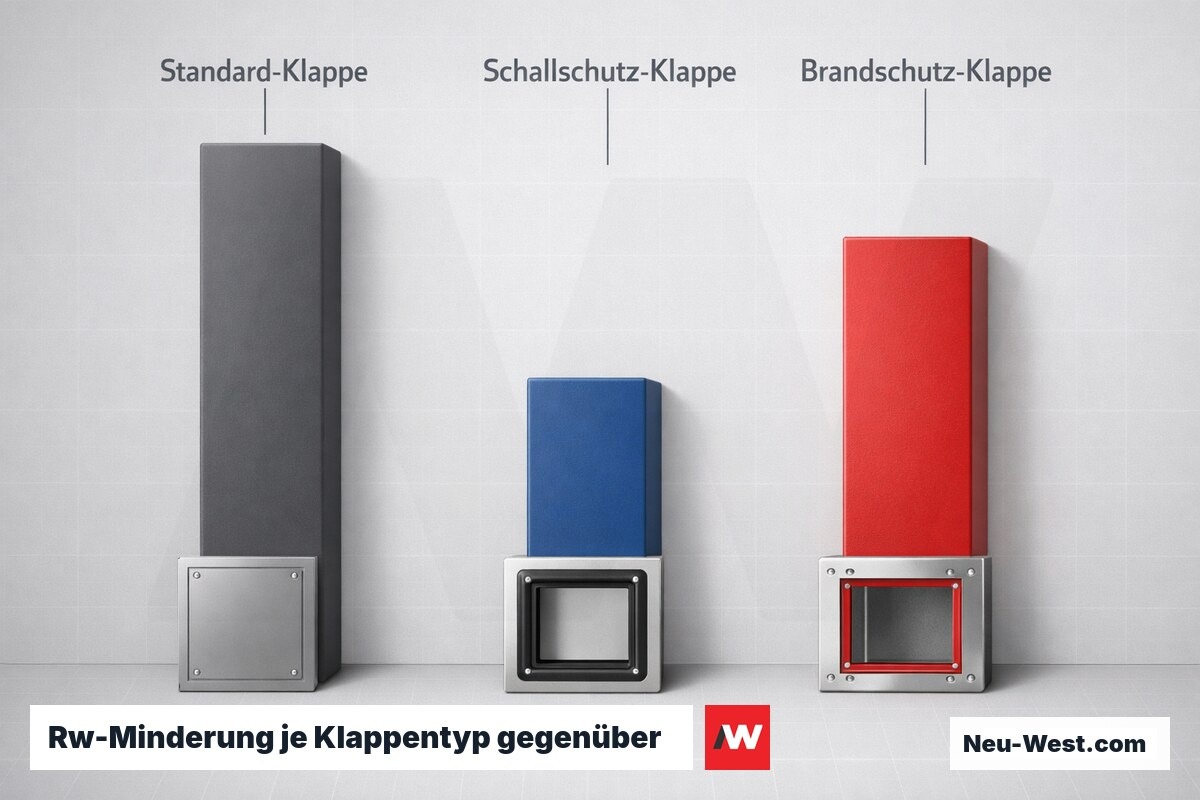

Schallschutz-Revisionsblende
Mehrlagige Konstruktion aus Stahlrahmen, Mineralwolle-Einlage und zweilagiger Blende erreicht Rw-Werte bis 45 dB. Sinnvoll in Trennwänden nach DIN 4109 mit erhöhten Schallschutzanforderungen, wenn die Öffnung sonst das Flankenpfad-Konzept stört.
Luftdichtheits-optimierte Klappe
Rahmen mit umlaufendem Klebeflansch für die direkte Anbindung an Dampfbrems- oder Luftdichtheitsfolien (PE, Aluverbund). Speziell für Passivhaus- und KfW-40-Bauten; Hersteller weisen Luftdichtheitsklasse nach DIN EN 12114 aus.
Normenlage: welche Regelwerke tatsächlich greifen
Revisionsklappen in Trockenbaukonstruktionen berühren mehrere Regelwerke gleichzeitig. Vertragsgrundlage für die Ausführung ist die VOB/C ATV DIN 18340 (Trockenbauarbeiten). Feuerhemmende und feuerbeständige Klappen unterliegen der Klassifizierungsnorm DIN EN 13501-2 — die alten deutschen F-Klassen (F30, F90) wurden durch die EI-Systematik ersetzt: EI30 entspricht feuerhemmend, EI60/EI90 entspricht feuerbeständig.
Schallschutzrelevante Wände erfordern eine Flankenübertragungsberechnung nach DIN 4109, in der jede Öffnung separat ausgewiesen werden muss. In barrierefreien Gebäuden gilt DIN 18040-1/-2 für Bedienelemente (max. 30 N, ohne Schlüssel oder Greifbewegung). Klappen in RLT-Anlagen unterliegen zusätzlich DIN EN 15780 hinsichtlich der Zugänglichkeit zu Filtern und Wärmetauschern.
Klappentyp-Empfehlung nach Einbausituation
Welche Kombination von Anforderungen gilt an Ihrem Einbauort?
Einbauablauf: von der Planung bis zur Abnahme
Planung und Maßfestlegung
Revisionsöffnung nach Haustechnikplan (Armaturen, Verteiler, Durchbrüche) positionieren. Lichtmaß des Wartungsziels ermitteln, Toleranzaufschlag von 3–5 mm je Rahmenseite einrechnen. Klappentyp nach Brandschutz-, Schall- und Luftdichtheitsklasse der umgebenden Wand auswählen.
Aussparung vorbereiten

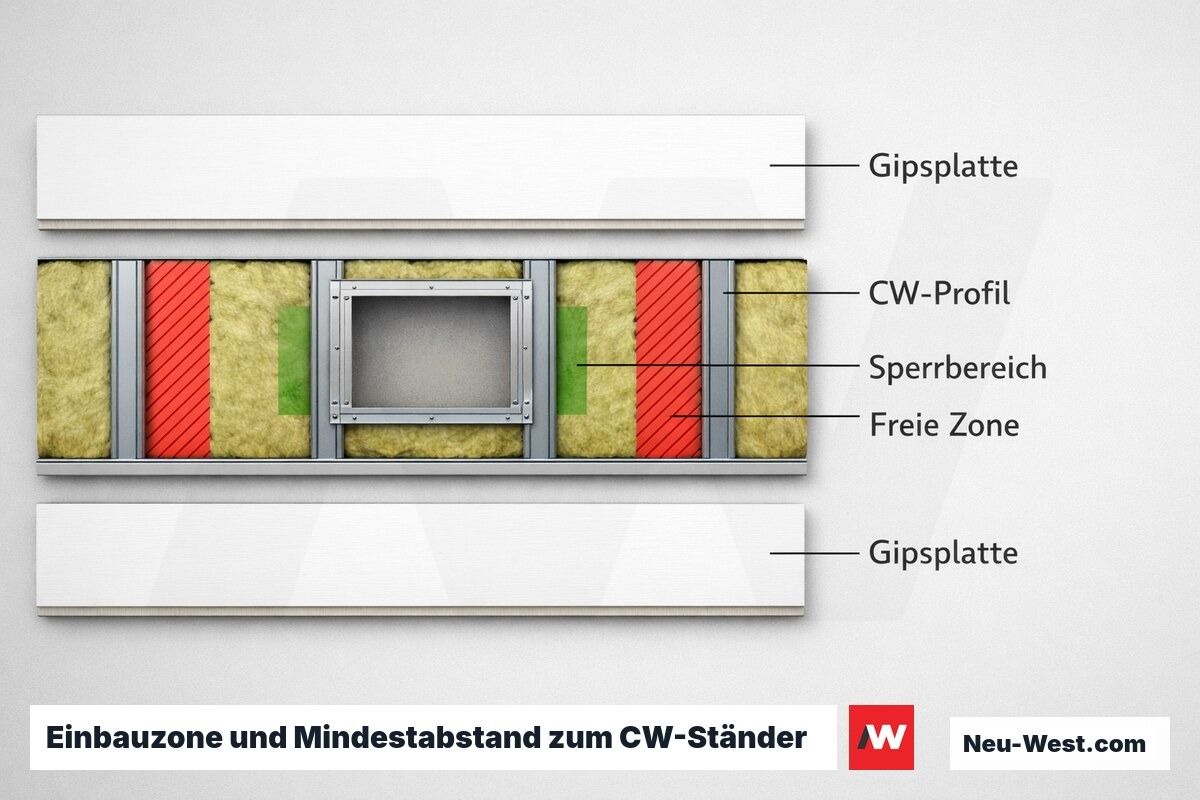

Ständerachsen prüfen; bei breiten Öffnungen Wechselstab (Querriegel aus CW-Profil) einbauen, um die freigeschnittenen Plattenränder zu lagern. Aussparung mit Stichsäge oder Multifunktionswerkzeug rechtwinklig ausschneiden — Maßhaltigkeit entscheidet über spätere Leichtgängigkeit.
Randverbund sichern
Freigeschnittene Gipskarton-Kante mit Schnellbinder hinterfüttern, damit die Randfaser nicht ausbricht. Bei einseitig beplankten Wänden: Randstreifen aus GK-Abschnitt an Wechselstab anschrauben, um den Verbund herzustellen.
Rahmen einsetzen und befestigen
Rahmen auf Flucht und Lot setzen. Bei Brandschutzklappe: Befestigungsart, Dübel-Typ und Achsabstand streng nach Prüfzeugnis ausführen — jede Abweichung lässt die Zulassung erlöschen. Schrauben erst eintreiben, wenn Ausrichtung stimmt.
Luftdichtheit herstellen
Klebeflansch des Rahmens vollflächig mit der Dampfbremse verkleben (systemkonformes Klebeband des Folienherstellers). Umlaufenden Randspalt zwischen Klappenblende und Wandoberfläche mit dauerelastischem Dichtstoff schließen — keine Hartverklebung.
Funktionsprüfung und Dokumentation
Leichtgängigkeit, Schließkraft (≤ 30 N bei barrierefreier Anforderung) und Verriegelung prüfen. Brandschutzklappe mit CE-Kennzeichnung und Rauchklasse versehen. Position im Haustechnikplan eintragen; Prüfzeugnis dem Brandschutzdossier beifügen.

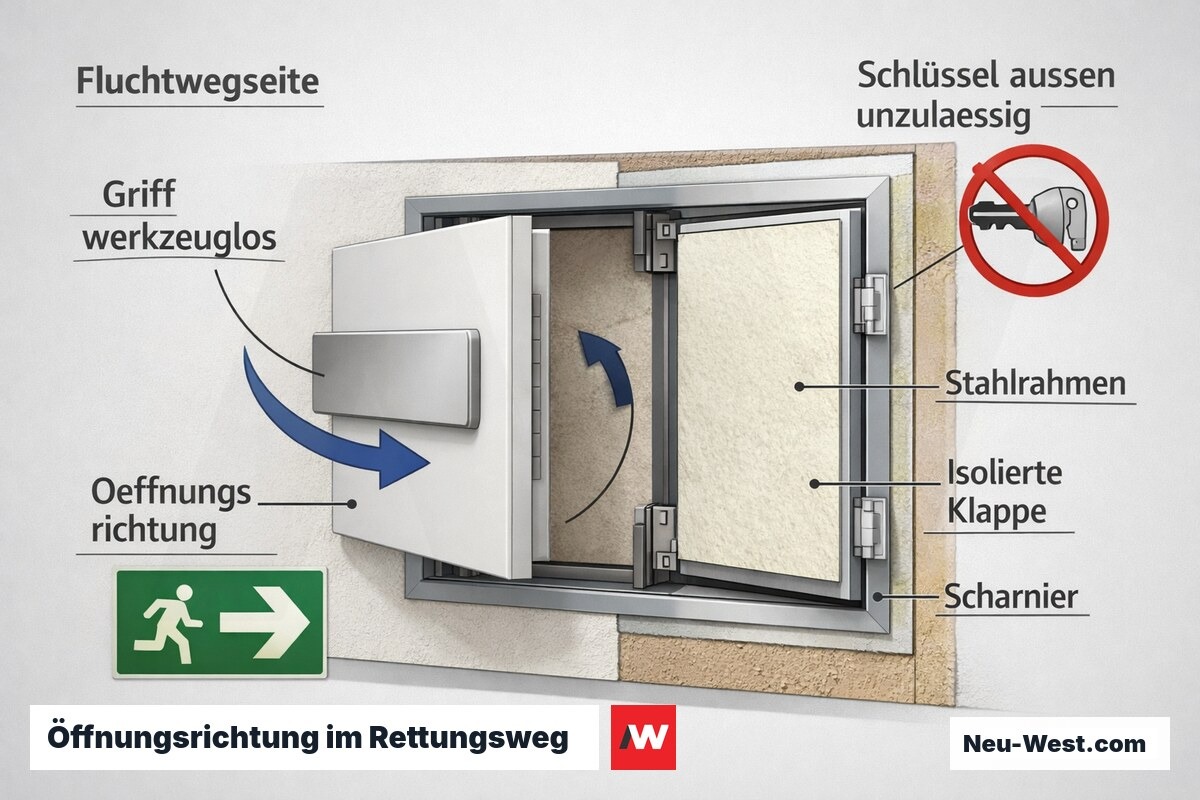

Sonderfall Rettungsweg: Sa-Klasse und Öffnungsrichtung
Revisionsklappen in notwendigen Fluren, Vorräumen und Treppenräumen müssen dieselbe Feuerwiderstandsklasse aufweisen wie die umgebende Wand. Zusätzlich schreibt die Rauchklasse Sa nach DIN EN 13501-2 Kaltrauch-Dichtheit bei 25 °C vor — ein Merkmal, das nicht automatisch mit jeder EI-Klappe mitgeliefert wird. Das CE-Zeichen muss 'Sa' explizit ausweisen; ein Prüfzeugnis ohne diesen Eintrag genügt nicht für den Einbau im Rettungsweg.
Die Öffnungsrichtung ist normativ festgelegt: Die Klappe muss von der Fluchtwegseite ohne Werkzeug geöffnet werden können. Schlosskonzepte mit Schlüsselbetätigung ausschließlich auf der Außenseite verstoßen gegen diese Anforderung und werden bei der brandschutztechnischen Abnahme regelmäßig beanstandet — ein Mangel, der den Bautenstand blockieren kann.
Klappentypen im Anforderungsvergleich
| Kriterium | Standard-Stahl/Alu | GK-bündig | Brandschutz EI90 |
|---|---|---|---|
| Sichtbarkeit nach Fertigstellung | sichtbar | unsichtbar | sichtbar (Kennzeichnung Pflicht) |
| Brandschutz | keine | keine | EI90 / Sa möglich |
| Schallschutz Rw | < 25 dB | ca. 25–30 dB | bis 35 dB (je Ausführung) |
| Luftdichtheits-Flansch | nur Sondermodelle | nein | nein |
| Bauaufsichtliche Zulassung | nicht erforderlich | nicht erforderlich | CE + abZ/ETA zwingend |
| Montageaufwand | gering | hoch (Spachteln/Streichen) | mittel–hoch (Zeugnis-konform) |
| Kostenbereich Klappe (Material) | 15–60 EUR | 40–120 EUR | 120–450 EUR |
Maßtoleranzen und Setzbewegungen: warum der Einbauzeitpunkt zählt
Gipskarton-Ständerwände unterliegen hygrischen Verformungen: Bei einem Feuchtewechsel von 30 % auf 70 % relativer Luftfeuchte kann eine 3 m hohe Wand um 1,5–2 mm schwinden oder quellen. Wird die Revisionsklappe eingebaut, bevor die Konstruktion ihr hygrisches Gleichgewicht erreicht hat — i. d. R. nach Abschluss nasser Gewerke und erster Heizperiode — klemmt der Rahmen und lässt sich nicht mehr leichtgängig öffnen.
DIN 18202 Tabelle 3 gibt für Trennwände eine Grenzabweichung von ± 10 mm/m für die Wandflucht vor. Die Aussparung sollte daher mit einem Toleranzaufschlag von 3–5 mm je Seite geplant werden; der Spalt wird anschließend mit Mineralwollstreifen hinterlegt und mit Acryl abgedichtet. Kein Hartmörtel — er kann Setzbewegungen nicht aufnehmen und erzwingt Rissbildung an der Anschlussfuge.
Was kostet Revisionsklappe einbauen?
Preise netto, Berlin 2024/25 — inkl. Einbau, Abdichtung und Funktionsprüfung. Abhängig von Klappentyp, Wandaufbau und Brandschutzanforderung.
| Leistung | Preis-Spanne (Richtwert) |
|---|---|
| Standard-Revisionsrahmen Stahl/Alu (inkl. Einbau) | 180–320 EUR/Stk. |
| GK-bündige Klappe (inkl. Einbau, Spachteln, Anstrich) | 280–480 EUR/Stk. |
| Brandschutzklappe EI30 (inkl. zulassungskonformer Montage) | 350–550 EUR/Stk. |
| Brandschutzklappe EI90 mit Sa-Klasse (inkl. Dokumentation) | 550–950 EUR/Stk. |
| Schallschutz-Revisionsblende Rw ≥ 40 dB (inkl. Einbau) | 320–520 EUR/Stk. |
| Luftdichtheits-optimierte Klappe inkl. Dampfbremmanschluss | 280–420 EUR/Stk. |
| Mehraufwand Wechselstab/Randverbund (je Öffnung) | 40–90 EUR |
| Brandschutz-/Statikdokumentation (je Öffnungsnachweis) | 150–400 EUR (Planungsleistung) |
Richtwerte für Berlin/Brandenburg, projektabhängig — kostenloses Festpreis-Angebot anfragen.

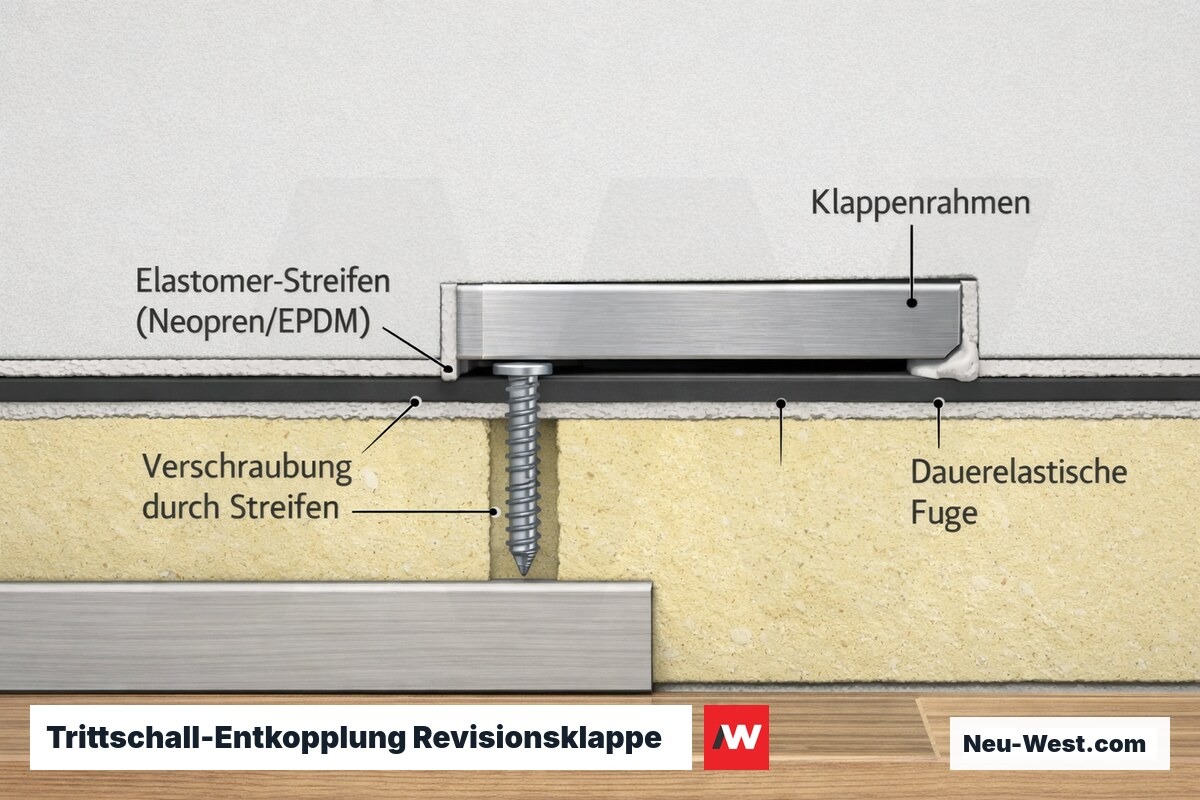

Trittschallentkopplung: der Sonderfall bodennaher Revisionsklappen
Bodennahe Revisionsklappen — etwa für Absperrarmaturen im Sockelbereich oder Steigleitungs-Inspektionsöffnungen — sind einem Körperschalleintrag ausgesetzt, der im Schallschutznachweis nach DIN 4109 oft nicht separat bilanziert wird. Ohne elastische Entkopplung des Stahlrahmens vom Ständerprofil überträgt sich Trittschall direkt über die Befestigungsschrauben in die Wandkonstruktion und von dort in benachbarte Räume — messbar als erhöhter Norm-Trittschallpegel L'n,w.
Das Montageprinzip: Elastomer-Streifen aus Neopren oder EPDM (Shore-Härte 40–50) unter dem Rahmen, anschließend Verschrauben durch die Streifen hindurch. Die Fuge zwischen Klappenblende und Wandfläche erhält dauerelastischen Acryl- oder Silikonabschluss — kein Hartgips oder Hartmörtel, der den Körperschallpfad wieder schließen würde.

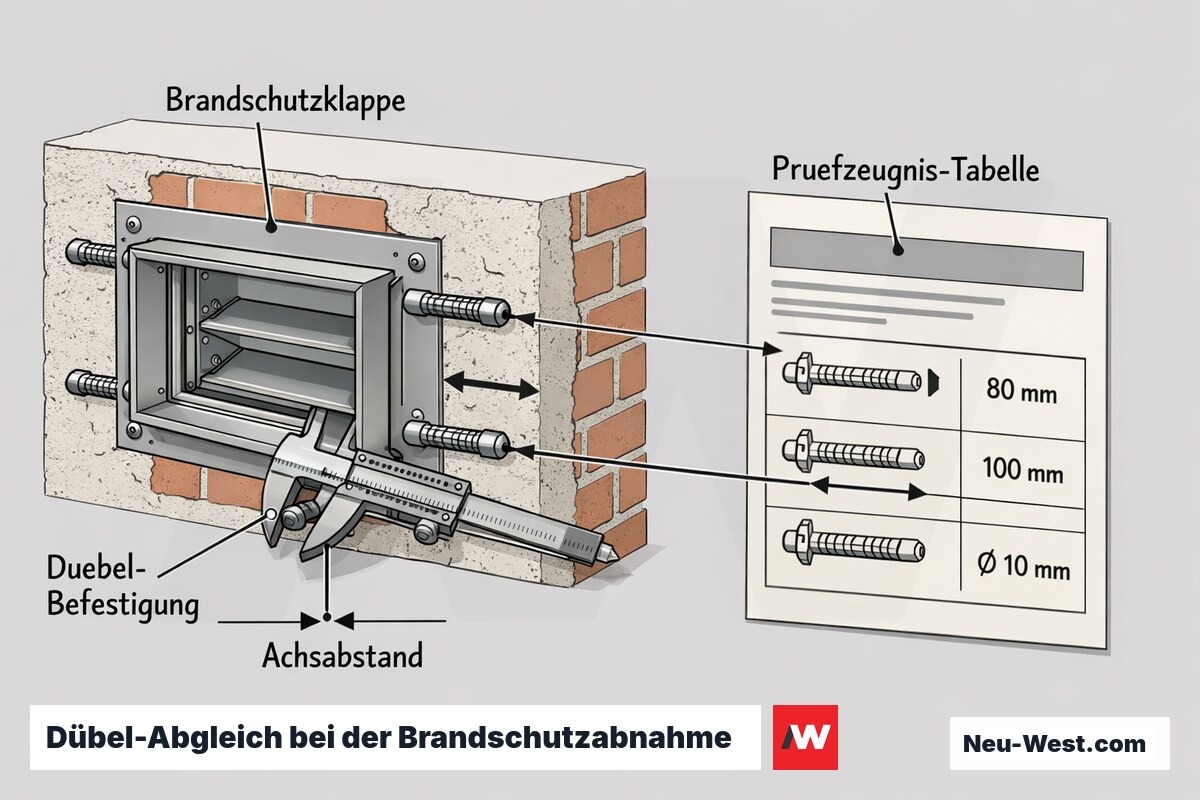

Dübel nach Prüfzeugnis — keine Improvisation
Das Prüfzeugnis einer Brandschutzklappe schreibt Dübel-Typ, Länge und Achsabstand exakt vor. Jede Abweichung lässt die Zulassung erlöschen — auch wenn das Produkt technisch hochwertig eingebaut ist. Der Brandschutzgutachter gleicht bei der Abnahme die tatsächlich gesetzten Dübel mit der Herstellerdokumentation ab.
GK-bündige Klappe: Öffnungsmarker vor dem Spachteln festlegen
Nach Malerfertigstellung ist die Klappenposition ohne vorherige Markierung kaum noch zu finden. Magnet, verdeckte Gravur oder farblich kaschierter Steckstift müssen vor dem Spachtelauftrag positioniert werden — eine nachträgliche Suche ist unverhältnismäßig aufwendig.
Wartungsintervall im Übergabeprotokoll
Revisionsklappen hinter wartungspflichtigen Anlagenteilen (Filter, Armaturen, Wärmetauscher) sollten im Übergabeprotokoll mit Wartungsintervall und Anlagenbezug dokumentiert sein — eine Anforderung, die im Kontext der Betreiberpflichten nach GEG § 76 von Sachverständigen zunehmend aktiv geprüft wird.
Mehrfachöffnungen: ab wann ein Statiknachweis erforderlich wird
Einzelne Revisionsöffnungen in nicht-tragenden Gipskarton-Trennwänden lösen im Regelfall keinen Standsicherheitsnachweis aus. Bei gestapelten oder eng nebeneinanderliegenden Mehrfachöffnungen — mehr als zwei übereinander oder drei nebeneinander in einer Wandachse — entstehen Querschnittsschwächungen, die die horizontale Aussteifungswirkung der Wand beeinflussen und bei erhöhter Windlast nachweispflichtig werden können.
In feuerbeständigen und rauchdichten Wänden ist jede Zusatzöffnung gesondert zu prüfen: Systemhersteller geben in bauaufsichtlichen Zulassungen (abZ/ETA) eine maximale Öffnungsfläche je laufendem Meter Wand an. Wird dieser Grenzwert durch mehrere Klappen in Summe überschritten, verliert das Gesamtsystem seine Feuerwiderstandsklasse — auch wenn jede Einzelklappe die EI-Klasse trägt.
Kostenschätzung: Revisionsklappen einbauen
Geben Sie die Anzahl der geplanten Revisionsklappen ein. Kalkulation für Standard-Ausführung ohne Brandschutz (Standardmaß, Trockenraum, DN 100–150). Aufpreis EI30: ca. +45 EUR je Stück Material; EI60: ca. +80 EUR; Feuchtraum-Edelstahl: ca. +25 EUR je Stück.
Unverbindlicher Richtwert – der genaue Preis hängt von Untergrund, Aufwand und Ausführung ab.
Technische Kenndaten im Überblick
| Feuerwiderstandsklassen (DIN EN 13501-2) | EI30, EI60, EI90, EI120 |
|---|---|
| Rauchklassen (DIN EN 13501-2) | Sa (25 °C), S200 (200 °C), S500 (500 °C) |
| Schallschutz Rw — Schallschutz-Revisionsklappe | bis 45 dB (systemabhängig) |
| Max. Betätigungskraft barrierefrei (DIN 18040) | ≤ 30 N, ohne Werkzeug/Greifbewegung |
| Mindestüberlapp Klebeflansch an Dampfbremse | ≥ 20 mm |
| Toleranzaufschlag Aussparung je Rahmenseite | 3–5 mm (hygrische Verformung GK) |
| Elastomer-Shore-Härte Trittschallentkopplung | 40–50 Shore A (Neopren/EPDM) |
| Grenzabweichung Wandflucht (DIN 18202 Tab. 3) | ± 10 mm/m |
| Mindest-Lichtöffnung für Begehbarkeit (Empfehlung) | 600 × 600 mm |

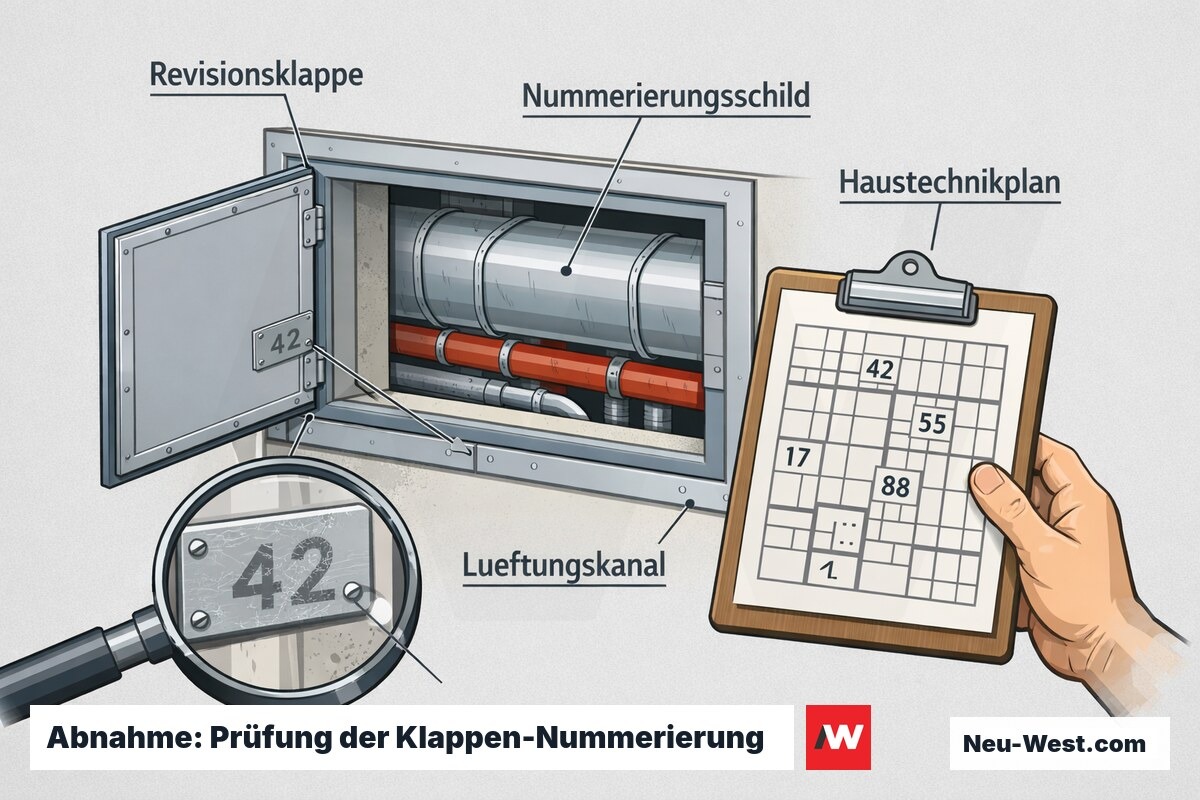

Kennzeichnungspflicht: was bei der Abnahme geprüft wird
Feuerhemmende und feuerbeständige Revisionsklappen müssen nach BauPVO (EU Nr. 305/2011) dauerhaft gekennzeichnet sein: CE-Zeichen, Klassifizierungsangabe (z. B. 'EI90-C5-Sa'), Hersteller, Typ und Herstellungsjahr — angebracht am Rahmen oder der Klappenblende. Fehlt diese Kennzeichnung bei der Brandschutzabnahme, kann die Klappe nicht als klassifiziertes Bauteil anerkannt werden, unabhängig davon, ob das Produkt technisch geeignet ist.
Revisionsklappen ohne Brandschutzanforderung unterliegen keiner Kennzeichnungspflicht nach BauPVO, jedoch verlangen Wartungskonzepte in gewerblichen Gebäuden eine Nummerierung nach Haustechnikplan. Im Kontext der Betreiberpflichten nach GEG § 76 (Wartung Heizungs- und Lüftungsanlagen) wird eine fehlende oder unleserliche Nummerierung von Sachverständigen zunehmend als Mangel dokumentiert.
GK-bündige Klappe vs. sichtbarer Stahlrahmen: Abwägung
Vorteile
- GK-bündig: nach Malerfertigstellung optisch unsichtbar — ideal für Wohnungsbau und repräsentative Räume
- GK-bündig: individuelle Maßanpassung ohne Standardraster möglich
- Sichtbarer Rahmen: schnelle Zugänglichkeit, kein Risiko eines 'vergessenen' Wartungspunkts
- Sichtbarer Rahmen: deutlich geringerer Montageaufwand und einfacherer Austausch im Schadensfall
Nachteile / Grenzen
- GK-bündig: nach Renovierungen (Tapete, neuer Anstrich) ohne Vormarkierung kaum auffindbar
- GK-bündig: bei Beschädigung der Vorsatzschale aufwendiger Austausch; höherer Gesamtaufwand
- Sichtbarer Rahmen: optisch dominant, in hochwertigen Interieurs kaum kaschierbar
- Sichtbarer Rahmen: in Schallschutzwänden schwieriger randdicht abzudichten als GK-bündige Variante
Typische Einbaufehler: Ursachen und wie sie bei der Abnahme sichtbar werden
Der häufigste Fehler ist eine zu enge oder nicht rechtwinklige Aussparung: Der Rahmen sitzt auf Zwang, erzeugt Spannungsrisse in der Anschlussfuge und erscheint beim Blower-Door-Test als Leckage. Fast ebenso häufig ist das Fehlen des Randverbunds: Wird die Klappe direkt in eine einseitig beplankte Wand montiert, ohne die Schnittkante zu hinterfüttern, bricht die Gipskarton-Randfaser im laufenden Betrieb aus.
Bei Brandschutzklappen ist der falsche Befestigungstyp ein klassischer Abnahmemangel: Das Prüfzeugnis schreibt Dübel-Typ, Länge und Achsabstand exakt vor; jede Abweichung lässt die Zulassung erlöschen. Der Prüfer erkennt den Fehler durch direkten Abgleich der gesetzten Dübel mit der Herstellerdokumentation — ein Schritt, der bei jeder Brandschutzabnahme mit einbezogenem Sachverständigen routinemäßig erfolgt.
Wichtige Begriffe rund um Revisionsklappe einbauen
EI-Klasse (DIN EN 13501-2)
Sa-Klasse
n₅₀-Wert
Intumeszenz-Dichtung
abZ / ETA
Hygrische Verformung
Eine Revisionsklappe ist kein Zubehör — sie ist ein Bauteil mit denselben Anforderungen an Brand-, Schall- und Luftdichtheit wie die umgebende Wand. Wer das erst bei der Abnahme klärt, zahlt doppelt.
Trockenbau-Fachplaner, Berlin
