Elektroleitungen verlegen lassen in Berlin – Fachgerechte Neuinstallation und Sanierung

Q: Welchen Mindestbiegeradius müssen NYM-Leitungen beim Verlegen einhalten?

Für mehrdrähtige Leitungen wie NYM-J gilt nach den Verlegevorschriften der Kabelhersteller (gemäß VDE 0298-4 und EN 50565-Reihe) ein Mindestbiegeradius von 4-fachen Außendurchmesser – bei eindrähtigem (starrem) Adermaterial sind es 6-fache. Ein zu enger Bogen quetscht die Isolationsschicht dauerhaft: Mikrorisse entstehen nicht sofort sichtbar, sondern führen erst Jahre später zu sinkenden Isolationswiderständen. Kabelkanäle mit 90°-Bögen sind daher immer auf ihren tatsächlichen Biegeradius zu prüfen, bevor das Kabel eingezogen wird.

Q: Ab wann sind halogenfreie Kabel (N2XH, NHXMH) Pflicht – und warum reicht NYM dort nicht?

In Flucht- und Rettungswegen, Sicherheitsbeleuchtungsanlagen sowie Gebäuden mit erhöhtem Personenaufkommen (Versammlungsstätten, Hochhäuser) fordern die Landesbauordnungen in Verbindung mit den Brandschutzanforderungen der EN 60332-Reihe halogenfreie, schwerentflammbare Leitungen. NYM-J scheidet dort aus, weil PVC-Mantel im Brandfall Chlorwasserstoff (HCl) freisetzt – ein farbloses, ätzend-toxisches Gas, das Rettungswege selbst dann gefährlich macht, wenn der eigentliche Brand bereits eingedämmt ist.

Q: Welcher Mindestabstand gilt zwischen Starkstromleitungen und ungeschirmten Datenkabeln?

DIN VDE 0100-520 in Verbindung mit EN 50174-2 empfiehlt bei paralleler Verlegung ohne metallische Trennwand einen Mindestabstand von 200 mm zwischen Energieleitungen und ungeschirmten IT-Kabeln (z.B. Cat-6/7). Mit geerdetem Trennsteg im Kabelkanal darf dieser Abstand auf 50 mm reduziert werden. Wird der Trennabstand unterschritten, induziert das Wechselstromfeld der Energieleitung Störspannungen – messbar als erhöhte Paketfehlerrate in Ethernet-Übertragungen, besonders kritisch bei 10-GbE-Kupferstrecken in Gewerbeobjekten.

Q: Warum sinkt die Strombelastbarkeit, wenn eine Leitung auf Wärmedämmung verlegt wird?

Wärmedämmung wirkt als thermische Barriere: Die Verlustwärme der stromdurchflossenen Ader kann nicht mehr ans Mauerwerk abgeführt werden. Nach DIN VDE 0298-4 (Tabelle 8) sind Häufungs- und Temperaturkorrekturfaktoren anzuwenden, die die zulässige Dauerbelastbarkeit um 30–45 % reduzieren können. Eine Leitung, die auf Putz mit 16 A belastet werden dürfte, muss in dieser Einbausituation auf 10-A-Absicherung heruntergestuft werden – ein Planungsfehler, der im Neubau mit WDVS-Fassaden oder bei Innendämmung regelmäßig auftritt.

Q: Wie hoch ist die maximal zulässige Zugkraft beim Einziehen von Kabeln in Leerrohre?

Kabelhersteller begrenzen die zulässige Zugkraft auf typischerweise 50 N je mm² Kupferquerschnitt – bei einer 4-mm²-Ader also 200 N. Wird dieser Wert überschritten, dehnt sich das Kupfer plastisch: Der Leiterquerschnitt verjüngt sich an der Engstelle, der elektrische Widerstand steigt dauerhaft, die thermische Belastbarkeit sinkt. Lange Trassen mit mehreren engen Bögen ohne Einziehhilfsgerät und Gleitmittel erreichen diesen Grenzwert schnell; bei mehr als 20 m oder über 3 Bögen empfiehlt sich ein Zwischenschacht.

Q: Was gilt bei Bestandssanierungen für Kabelabschottungen in Brandabschnitten?

Jede neue Leitung, die eine brandabschnittstrennende Wand oder Decke durchquert, muss mit einem geprüften Kabelabschott nach DIN 4102-9 (bzw. EN 13501-2) verschlossen werden – unabhängig davon, ob der Durchbruch baulich bereits vorhanden war. Der Bestandsschutz einer alten Abschottung erlischt, sobald neue Kabel eingezogen werden, weil die Zulassung des ursprünglichen Abschotts auf eine bestimmte Kabelbelegung bezogen ist. Bei Mietausbauten ist das einer der häufigsten Mängel, die der Brandschutzsachverständige bei der Abnahme beanstandet.

Q: Welcher Leerrohrdurchmesser ist nach DIN 18015-1 vorgeschrieben – und wann lohnen 32 mm statt 25 mm?

DIN 18015-1 schreibt für Neubauten einen Mindest-Innendurchmesser von 25 mm für Leerrohre vor (früher übliche 16-mm-Rohre genügen dem heutigen Standard nicht mehr). Sobald mehr als drei Adern gleichzeitig eingezogen werden sollen oder ein Datenkabel separat geführt werden soll, empfehlen sich 32 mm, da der Füllgrad 40 % des Rohrquerschnitts nicht überschreiten darf. Ein zu eng gewähltes Leerrohr zwingt bei späterer Nachrüstung zum Aufstemmen – Kosten, die das etwas größere Rohr im Neubau bei weitem übersteigen.

Q: Welche Kabeltypen und Installationsregeln gelten speziell für Doppelböden und Hohlraumböden?

In nicht belüfteten Hohlraumböden gelten nach DIN VDE 0298-4 die Belastungswerte der Verlegeart B2 bzw. C mit entsprechend niedrigeren Grenzströmen, weil die Wärmeabfuhr eingeschränkt ist. Leitungen ohne Schutzrohr sind im Doppelboden unzulässig, da Druckbelastungen durch die Bodenplatten zur Quetschung des Mantels führen können. Normkonform sind NYY (mit festem Außenmantel) oder NYM-J in Schutzrohren nach IEC 61386 Klasse 4 (schwere mechanische Beanspruchung) – eine Anforderung, die bei Bürosanierungen regelmäßig übersehen wird.

Die Wahl des richtigen Kabeltyps, die normgerechte Dimensionierung der Adernquerschnitte und die lückenlose Dokumentation nach DIN VDE 0100-600 sind bei der Elektroleitungsinstallation keine Formalitäten – sie bestimmen Betriebssicherheit und Versicherungsschutz für Jahrzehnte. Besonders in Berliner Bestandsgebäuden treffen häufig verschiedene Installationsgenerationen aufeinander, was Leitungsplanung und Querschnittsdimensionierung komplex macht.

Für Auftraggeber – ob privater Bauherr, Architekt oder Immobiliengesellschaft – sind zwei Fragen entscheidend: Welcher Kabeltyp und Querschnitt ist für den geplanten Verwendungszweck normrichtig? Und welche oft unterschätzten Kosten entstehen durch Schlitzarbeiten, Brandabschottung und Prüfprotokoll? Diese Seite liefert präzise Antworten auf beide Fragen.

Kontakt Kostenlose Erstberatung

Leistungsumfang

Was umfasst das Verlegen von Elektroleitungen?

Bestandsaufnahme und Leitungsplanung nach DIN VDE 0100-520 (Verlegeart, Häufung, Umgebungstemperatur)
Kabelauswahl: Typ (NYM-J, NYY, N2XH), Querschnitt (1,5–16 mm²) und Brandschutzklasse nach Nutzung
Schlitz- und Stemmarbeiten inkl. Leerrohrmontage mit normgerechtem Mindestbiegeradius
Zugentlastetes Einziehen der Leitungen mit Kraftbegrenzung nach Herstellernorm
Anschluss, Beschriftung und Aderfarben-Kennzeichnung nach DIN VDE 0100-510
Isolationsmessung, Durchgangsprüfung und Übergabeprotokoll nach DIN VDE 0100-600

Die Verlegung umfasst neben dem eigentlichen Kabelzug alle vorbereitenden und abschließenden Arbeiten: Schachtplanung, Rohrmontage, Zugentlastung und messtechnische Erstprüfung. Bei Durchbrüchen durch brandabschnittstrennende Bauteile werden geprüfte Kabelabschottungen nach DIN 4102-9 eingebaut – eine Anforderung, die bei Sanierungsmaßnahmen besonders häufig unterschätzt wird.

0,5Minimaler Deratingfaktor bei Kabelverlegung in Wärmedämmung (Häufung, Verlegeart A nach DIN VDE 0100-520)

6× DMindestbiegeradius NYM-J bei fester Verlegung (6-facher Kabelaußendurchmesser)

≥80 AMindest-Kurzschlussstrom für sicheren Magnetauslöse-Bereich B16 (5 × In, t < 0,1 s)

14–35 €/mMeterpreis Unterputzverlegung NYM-J in Berlin (netto, je Querschnitt und Bausubstanz)

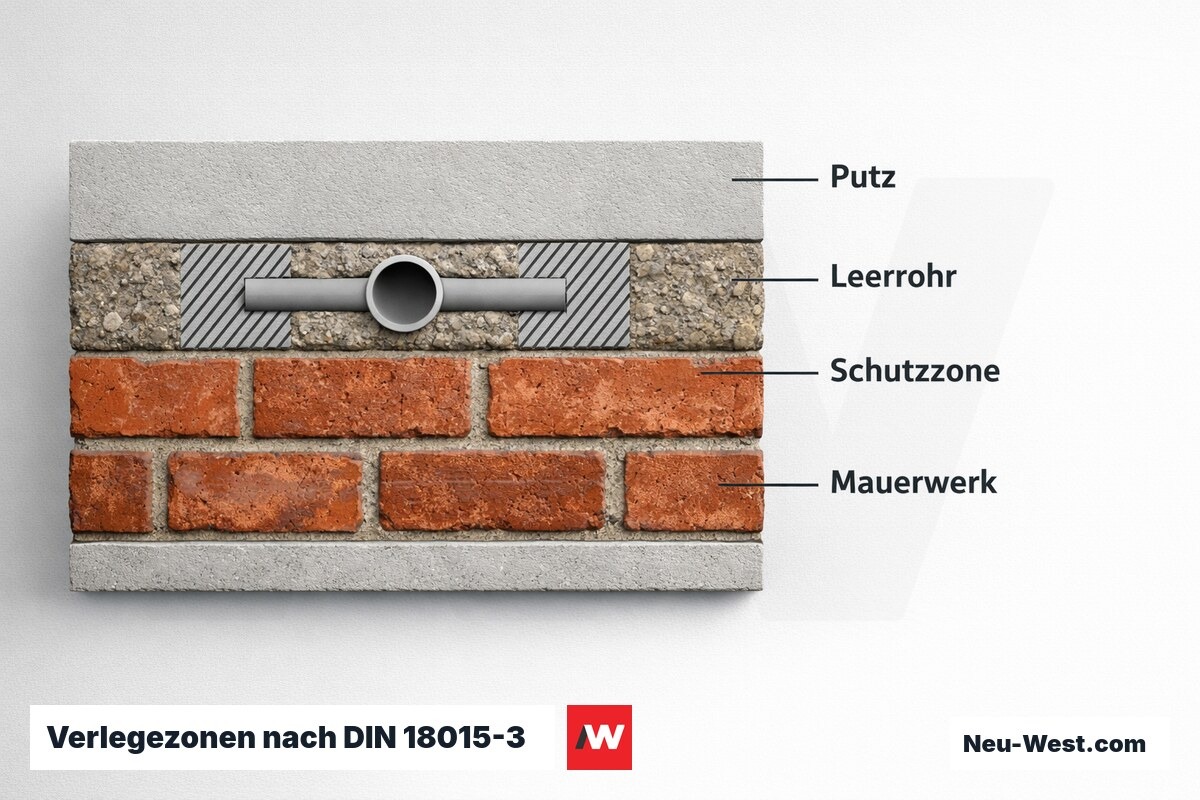

Verlegezonen nach DIN 18015-1 – Wandquerschnitt mit Schutzstreifen – Erklär-Grafik (NEUWEST Berlin)

Wärmedämmung als unterschätzte Falle für Leitungsquerschnitte

Elektroleitungen, die vollständig in WDVS-Dämmung eingebettet sind, können ihre Verlustwärme nicht mehr an die Umgebung abgeben. Nach DIN VDE 0100-520 (Abschnitt 523) ist für Verlegeart A1/A2 (Kabel in wärmedämmender Wand) die Stromtragfähigkeit gegenüber Freiluftverlegung erheblich reduziert — bei gruppenweiser Häufung kommt ein zusätzlicher Häufungsfaktor f < 1 hinzu.

Ein NYM-J 3×1,5 mm², in freier Verlegung mit 16 A absicherbar, kann in dichter Dämmung mit Häufungsfaktor 0,5 nur noch dauerhaft mit 8 A belastet werden. Querschnitt und Absicherung müssen stets gegen die tatsächliche Verlegeart berechnet werden — nicht gegen die Normalbedingungen der Kabeltypkennzeichnung. Dieser Punkt wird bei energetischen Sanierungen mit Außendämmung regelmäßig unterschätzt.

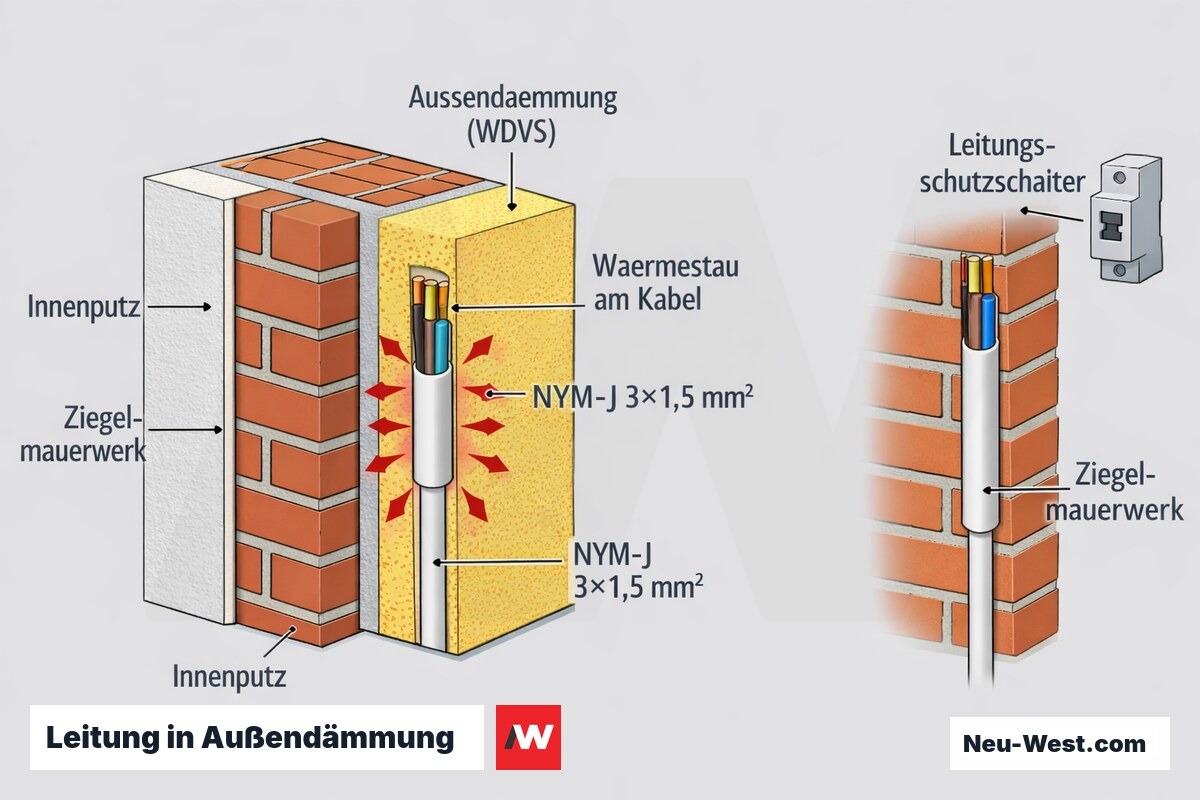

Cutaway einer außengedämmten Wand mit eingebettetem NYM-J-Kabel, das im Dämmstoff einen Wärmestau erzeugt und die Strombelastbarkeit senkt.

Im Vergleich

Kabeltypen: NYM-J, NYY, NHXMH und H07RN-F im Überblick

Kabeltyp	Typischer Einsatz	Besonderheit	Erdverlegung möglich
NYM-J	UP/AP in Innen- und Feuchträumen	PVC-Mantel, Standardtyp Wohnungsbau	Nein
NYY-J	Technikräume, direkte Erdverlegung	Verstärkter PVC-Außenmantel 0,6/1 kV	Ja (ohne Zusatzschutz)
NYFGbY	Erdkabel bei mech. Belastung	Stahlband-Bewehrung, mechanisch robust	Ja (bewehrt)
NHXMH	Flucht-/Rettungswege, HPFR-Systeme	Halogenfrei, geringere Rauchgastoxizität	Nein
H07RN-F	Baustelle, bewegliche Anschlüsse	Gummiisoliert, mechanisch flexibel	Nein

EMV-konforme Kabelführung: Trennabstände und Schirmung

DIN VDE 0100-444 schreibt Mindesttrennabstände zwischen Starkstrom- und Kommunikationsleitungen vor: 200 mm ohne trennende Metallwand, 50 mm mit geerdeter Metallabschirmung (z. B. Kabelkanal mit Trennsteg). Kreuzungen unter 90° gelten als unkritisch — die kritische Situation ist parallele Führung über mehrere Meter.

Kapazitive und induktive Einkopplung von 50-Hz-Leitungen auf Ethernet- oder KNX-Busleitungen erzeugt Datenstörungen, die sich oft erst nach Monaten als sporadische Fehler zeigen. Schirmung der Datenleitungen ersetzt keinen Trennabstand — beide Maßnahmen ergänzen einander. Bei Neuinstallationen empfiehlt sich eine eigene Kabeltrasse (Kanal mit Trennsteg oder separate Rohre) für Schwachstrom.

Interaktiv

Spannungsfall-Rechner fuer Endstromkreise

Grenzwert nach DIN VDE 0100-520 / IEC 60364-5-52: ΔU ≤ 4 % fuer Endstromkreise (Hausanschluss bis Verbrauchsmittel). Formel fuer Kupfer, 230 V, einphasig: ΔU [%] = (2 × L × I) / (κ_Cu × A × 230) × 100, mit κ_Cu = 56 m/(Ω·mm²). Szenario: 16 A Absicherung, 2,5 mm² — ergibt 0,099 % je Laufmeter. Maximale Leitungslaenge bis 4 %-Grenzwert: 40 m. Geben Sie Ihre Leitungslaenge ein und pruefen Sie den Querschnittsbedarf.

Fläche (m²)

–Leitungsmeter (16 A / 2,5 mm² Cu, 230 V)

–Richtkosten inkl. Arbeit

Unverbindlicher Richtwert – der genaue Preis hängt von Untergrund, Aufwand und Ausführung ab.

So gehen wir vor

Ablauf einer fachgerechten Leitungsverlegung

Trassenplanung und Schutzzonenprüfung

Leitungswege gemäß VDE-Schutzzonenprinzip (horizontal/vertikal) festlegen, Mindestabstände zu Gasleitungen (≥100 mm) und Wasserleitungen einhalten, Brandabschnitte und EMV-Trennbereiche definieren, Kabeltyp und Querschnitt nach tatsächlicher Verlegeart berechnen.

Schlitzarbeiten und Leerrohrverlegung

Wandschlitze mit Schlitzfräse (Mauerwerk) oder Kernbohrung (Beton/Decke), Leerrohr DN 20 bis DN 32 nach Kabeldurchmesser und Füllgrad wählen, Rohr mit Schellen alle 0,3–1,0 m befestigen, Dosen fluchtgerecht einputzen und fixieren.

Kabeleinzug mit Zugkraftkontrolle

Einziehen mit Einzugsband oder Einziehlitze, bei Trassen >10 m Silikongleitspray oder Zugkraftmessung einsetzen, zulässige Einzugskraft nach Leiterquerschnitt nicht überschreiten, Kabel an Umlenkungen nicht knicken.

Verbinden, Klemmen, Beschriften

Abisolieren ohne Kerben des Kupferleiters, Aderendhülsen bei feindrähtigen Leitern verwenden, Schraubklemmen mit Anzugsmoment nach Herstellervorgabe anziehen, Zugentlastung am Kabelaustritt sicherstellen, Stromkreise klar beschriften.

Prüfung und Protokoll nach DIN VDE 0100-600

Sichtprüfung, Isolationswiderstandsmessung (≥1 MΩ Mindestwert), Schleifenwiderstandsmessung (Nachweis Auslösesicherheit), RCD-Auslösestrom und -zeitmessung, Schutzleiterwiderstand — Prüfprotokoll als Übergabedokument für den Auftraggeber.

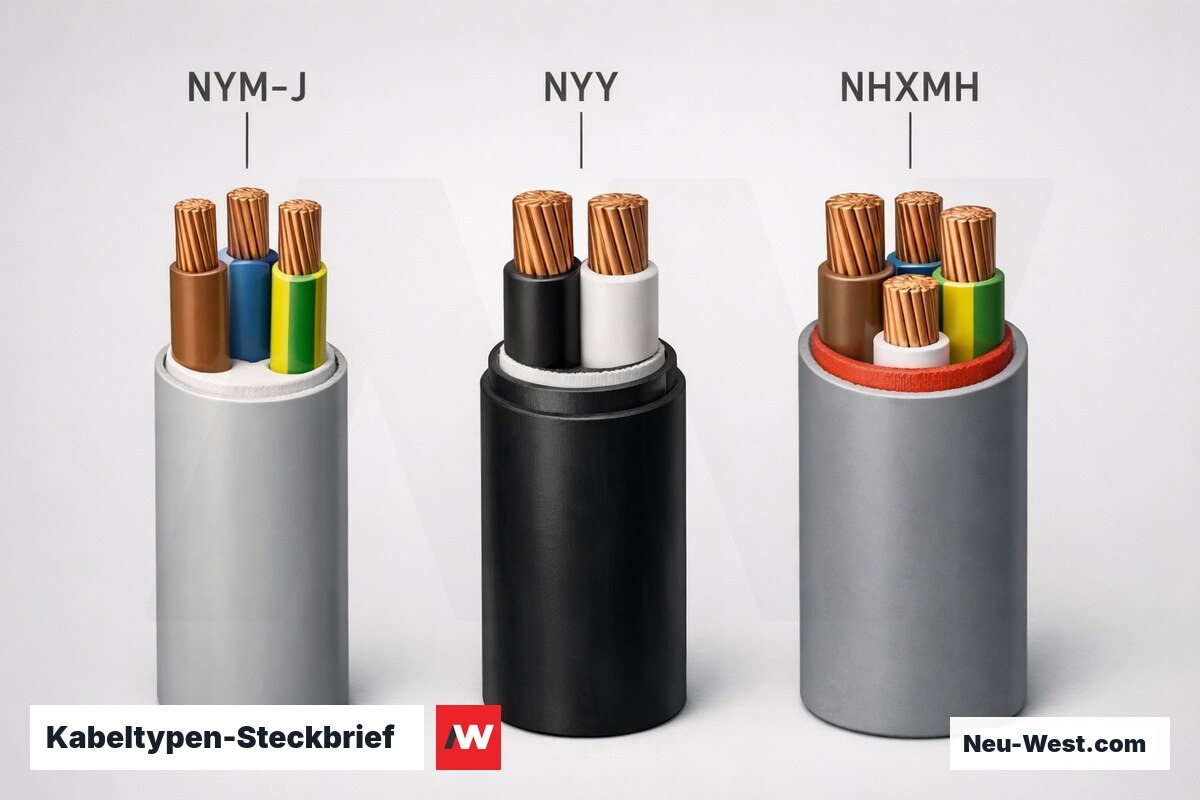

Kabeltypen-Steckbrief: NYM-J vs. NYY vs. NHXMH – Erklär-Grafik (NEUWEST Berlin)

Maximale Leitungslänge: Kurzschlussstrom und Auslösesicherheit

Am Ende jedes Leitungsabschnitts muss im Kurzschlussfall ein Mindeststrom fließen, der den vorgeschalteten Leitungsschutzschalter sicher magnetisch auslöst. Für die B-Charakteristik liegt der garantierte Magnetauslösebereich ab 5 × In: bei B16 also mindestens 80 A Kurzschlussstrom am Leitungsendpunkt, damit Auslösung in t < 0,1 s sichergestellt ist.

Der Schleifenwiderstand R_sl = 2 × ρ_Cu × l / S (Hin- und Rückleiter) bestimmt den erreichbaren Kurzschlussstrom. Für B16 gilt der Grenzwert R_sl_max ≈ 2,87 Ω (aus 230 V / 80 A). Bei NYM-J 3×1,5 mm² ergibt sich daraus eine rechnerische Maximallänge von etwa 50 m — gemessen und dokumentiert bei der Abnahme nach DIN VDE 0100-600 als Pflichtposition.

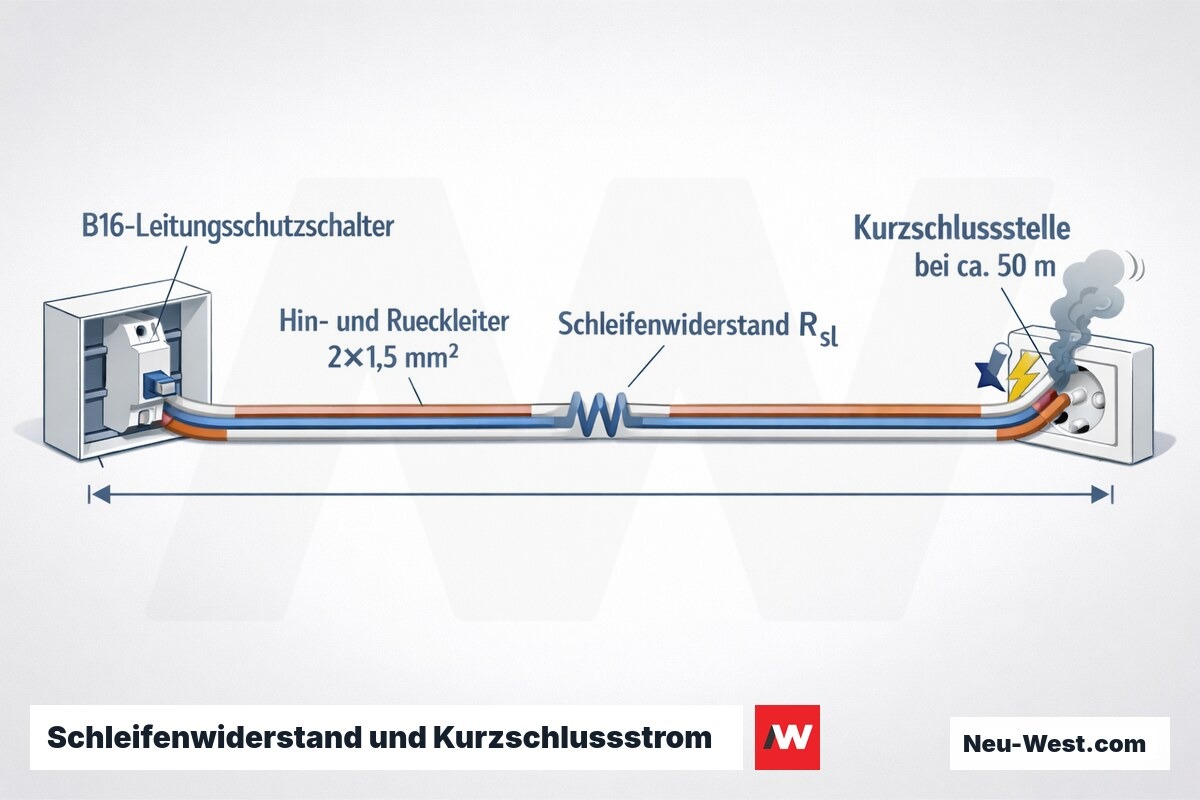

Schema eines Stromkreises mit B16-Automat, NYM-J-Leitung als Hin- und Rückleiter, Schleifenwiderstand und Kurzschlussstelle bei rund 50 Metern Maximallänge.

Technische Daten

Leitungsquerschnitte: Stromtragfähigkeit, Schutz und Anwendung

Querschnitt (Cu)	Stromtragfähigkeit (Verl. B)
1,5 mm²	ca. 15 A
2,5 mm²	ca. 21 A
4 mm²	ca. 28 A
6 mm²	ca. 36 A
10 mm²	ca. 50 A
16 mm²	ca. 66 A

Kabeleinziehen: Zugkraftgrenzen und Einziehhilfen

Beim Einziehen in Leerrohre begrenzt die zulässige Zugkraft die mögliche Trassenlänge und Anzahl der Umlenkungen. Als praxiserprobter Richtwert gilt: max. 50 N je mm² Leiterquerschnitt und Ader — bei NYM-J 5×2,5 mm² entspricht das rund 625 N. Wird dieser Wert überschritten, entstehen Mikrorisse in der PVC-Isolierung, die zunächst unsichtbar sind und erst nach Jahren als Isolationsfehler messbar werden.

Jede 90°-Umlenkung im Leerrohr entspricht reibungstechnisch etwa 3–5 m zusätzlicher Geradzuglänge. Silikonbasiertes Kabelgleitmittel reduziert den Reibungskoeffizienten von ca. 0,5 auf unter 0,2 und kann die effektive Einzugslänge mehr als verdoppeln. Bei Trassen über 20 m empfiehlt sich eine Kraftmessung mit kalibrierter Federwaage oder Zugkraftmessgerät.

Interaktiv

Meterpreis-Kalkulator: Leitungsverlegung Berlin

Richtwerte fuer NYM-J 3×2,5 mm² im Wohnungsbau Berlin (netto, exkl. Nebenleistungen wie Schlitzschliessen und Wiederherstellung). Material ab ca. 2,60 EUR/m; Verlegelohn Schlitzverlegung Neubau 7–10 EUR/m; Sanierung mit Schlitzfraese 18–28 EUR/m; Kabelkanal Aufputz 10–16 EUR/m gesamt. Kalkulation unten: Mittelwert Schlitzverlegung Neubau.

Fläche (m²)

–Elektroleitung NYM-J 3×2,5 mm²

–Richtkosten inkl. Arbeit

Unverbindlicher Richtwert – der genaue Preis hängt von Untergrund, Aufwand und Ausführung ab.

Füllgrad Leerrohr: Praxisregel 40 %

Der maximale Füllgrad von Leerrohren (Verhältnis Kabelfläche zur nutzbaren Rohrinnenfläche) sollte 40 % nicht überschreiten. Darüber erschwert Kabelreibung aneinander das Einziehen erheblich, und die Wärmeabfuhr wird gemindert. Ab etwa 50 % Füllgrad ist ein späterer Kabeltausch praktisch unmöglich — im Zweifel die nächste Rohrnennweite wählen.

Aderfarben nach DIN VDE 0100-510

Schutzleiter (PE) immer grün-gelb — ausnahmslos. N-Leiter: blau. Außenleiter L1/L2/L3: braun/schwarz/grau (nach DIN VDE 0100-510, Ausgabe 2012+). Eigenfarben ohne schriftliche Dokumentation erzeugen Messfehler und Gefahren bei späteren Erweiterungsarbeiten durch Dritte.

Aluminiumleitungen im Altbau: galvanische Korrosionsfalle

In Hausinstallationen der 1950er bis 1970er Jahre wurden teils Aluminiumleiter verbaut. Direkte Verbindung mit Standard-Kupferklemmen erzeugt galvanische Korrosion und steigenden Übergangswiderstand — erhöhte Brandgefahr. Ausschließlich Al/Cu-zugelassene Klemmsysteme verwenden oder den Leitungsabschnitt vollständig erneuern.

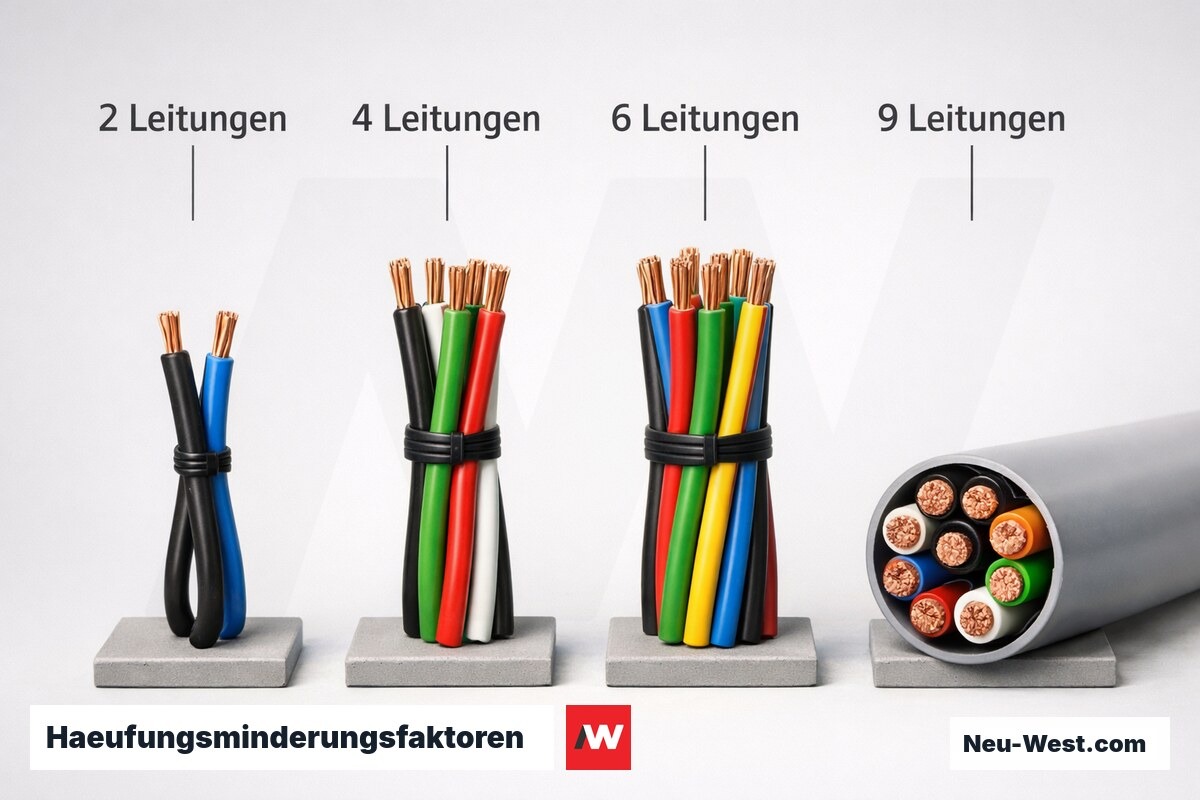

Haeufungsminderungsfaktoren: Strombelastbarkeit im Buendel – Erklär-Grafik (NEUWEST Berlin)

Mindestbiegeradien: Lebensdauer-Killer im Verborgenen

Für NYM-J gilt bei fester Verlegung ein Mindestbiegeradius von dem 6-Fachen des Kabelaußendurchmessers (NYM-J 3×1,5: D ≈ 9 mm → r_min ≈ 54 mm). Unterschreitet der tatsächliche Radius diesen Wert — etwa beim Umlenken in engen Wandschlitzen oder an Hohlwanddosen — verformt sich der Kupferleiter plastisch. Die entstehende Kaltverfestigung erhöht den lokalen Leiterwiderstand, erzeugt Wärme im Betrieb und schädigt langfristig die Isolierung.

Thermografische Untersuchungen an Altinstallationen zeigen häufig Temperaturerhöhungen von 5–15 K an Knickstellen gegenüber geraden Abschnitten — teils ohne messbaren Isolationsfehler. Erkennbar sind solche Stellen bei Volllastbetrieb nur per Infrarotkamera; nach Eintritt einer Isolationsschädigung ist der betroffene Abschnitt vollständig auszutauschen, da eine Instandsetzung im verputzten Zustand normtechnisch nicht zulässig ist.

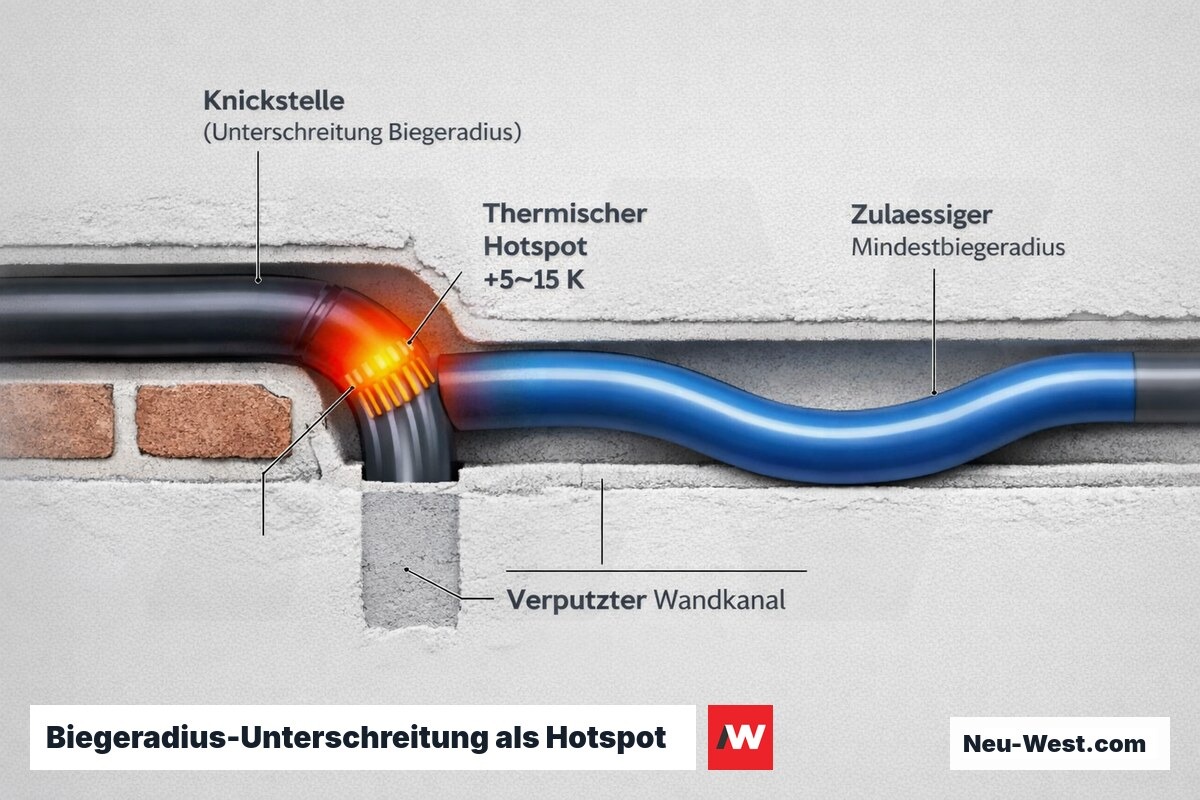

Cutaway einer im Putz verlegten Leitung mit scharfer Knickstelle und thermischem Hotspot gegenueber korrektem Mindestbiegeradius.

Im Überblick

Verlegemethoden: Von Unterputz bis Kabeltrasse

Unterputz (UP) in Wandschlitz

Kabel in Schlitzen, verputzt oder überbaut — unsichtbar, normkonformer Standard im Wohnungsbau. Nachträgliche Änderungen erfordern Stemmarbeiten; deshalb Leerrohr von Anfang an miteinplanen.

Aufputz im Kabelkanal

Kunststoffkanal auf Wandoberfläche montiert. Schnell nachrüstbar, reversibel — typisch bei Büroumbau und Sanierungen ohne Stemmen. Ästhetisch sichtbar, aber funktional vollwertig und normkonform.

Leerrohrinstallation (DN 20–32)

Rohr im Mauerwerk, Kabel jederzeit nachträglich einziehbar. Zukunftssicher: Leitungstausch ohne Stemmarbeiten möglich. Mehrkosten bei Erstinstallation amortisieren sich bereits beim ersten Kabeltausch.

Kabelpritschen und Gitterrinnen

Stahl- oder Aluminium-Gitterrinnen für Gewerbe- und Industriebau. Übersichtlich, hohe Kapazität, schnell erweiterbar. EMV-Trennung durch separate Trassen für Stark- und Schwachstrom.

Erdverlegung (NYY/NYFGbY)

Mindesttiefe 0,6 m nach DIN VDE 0100-520, bei Überfahrt durch Fahrzeuge ≥1,0 m. Sandpolster 10 cm ober- und unterhalb, Kabelschutzziegel, Trassenwarnband 0,25 m unterhalb Geländeoberkante.

Typische Verlegefehler und ihre Langzeitfolgen

Häufigster Befund bei Altinstallationen: Kabel ohne Leerrohr direkt im Verputz, oft unter mechanischem Druck durch zu engen Schlitz. Ohne Schutzrohr ist späterer Leitungstausch nur durch vollständiges Aufstämmen möglich — erheblicher Aufwand für einfache Kabelwechsel. Kabel mit Druckstellen gelten nach VDE als beschädigte Betriebsmittel und müssen erneuert werden.

Zweiter häufiger Fehler: fehlender oder vertauschter Schutzleiter, erkennbar erst bei der Abnahmeprüfung oder im Schadenfall. Dritter Platz: unzureichende Zugentlastung an Klemmstellen — Zug auf die Litze lockert Schraubklemmen und erzeugt Lichtbögen im Betrieb. Klemmfehler und schadhafte Verbindungen verursachen statistisch den größten Anteil elektrisch bedingter Schwelbrände in Wohngebäuden.

Lösungs-Finder

Verlegeverfahren-Finder

Welche Kombination aus Bauphase, Wandtyp und Schutzanforderung trifft zu?

Schlitzverlegung Unterputz mit NYM-J nach DIN VDE 0100-520. Schlitz 4–5 cm tief, Leerrohr M20/M25 (EN 61386, starr oder biegbar) einlegen und NYM-J einfaedeln — ermoeglicht spaetere Nachruestung gemaess DIN 18015-1. Mindestverlegetiefe 60 mm (Rohbauoberflaeche). Kabelwege ausschliesslich horizontal/vertikal, keine Diagonalen; Kabelweg-Dokumentation im Grundriss sichert spaetere Bohr- und Schlitzarbeiten ab.

Hohlwandverlegung mit H07V-U/-R (70 °C-Aderleitung) oder NYM-J durch vorgestanzte Oeffnungen in CW-Profilen. Kabelschutzschlauch an scharfen Stahlstegkanten. Wichtig: In GKF-Brandschutzstaendern (F30/F60) sind Standard-NYM-J nicht konform — dort ausschliesslich E30/E60-Kabel oder Metallrohrumhuellung verwenden.

Leerrohr glattwandig Kunststoff (Typ ES, EN 61386-23) vor dem Betonieren an Bewehrung binden. Biegeradius mindestens 6× Rohraussendurchmesser. Kreuzungspunkte mit Bewehrungsstahl koordinieren und Betondeckung einhalten. Direkteinbetonierung von NYM-J ist normativ zulaessig, erschwert aber spaetere Leitungswechsel erheblich — Leerrohr ist die Regelausfuehrung.

Kabelkanal Aufputz (OBO WDK, Hager CKA) ohne Schlitzarbeiten — reversibel und schnell installiert. Bei unvermeidlichem Schlitz: Schlitzfraese mit Absaugung statt Stemmen (deutlich weniger Rissrisiko und Staubentwicklung). Fussleistenkanal (Hager LFF, OBO GES) als optisch saubere Variante bei Wohnraeumen. Feuchtraeume: IP-zertifizierten Kanal verwenden, Kabel NYM-J oder NYMHY.

Gesamtsystem aus Kabel, Befestigung und Tragesystem muss nach DIN 4102-12 als Einheit klassifiziert sein. Geeignete Kabel: JE-H(St)H Bd FE 180 E90, NHXCH FE 180 E90. Zugelassene Tragsysteme z.B. Niedax FKS oder OBO FS-Plus. Mischbauweise aus verschiedenen Produktlinien hebt die DIN-4102-12-Klassifizierung auf. Pruefzeugnis dem Brandschutznachweis des Gebaeudes beifuegen.

Preise & Kosten

Was kostet Elektroleitungen verlegen?

Richtwerte für Kleinaufträge in Berlin (netto, ohne MwSt.); tatsächliche Preise variieren je nach Bausubstanz, Zugänglichkeit, Kabelmenge und Geschossanzahl.

Leistung	Preis-Spanne (Richtwert)
Leistung	Preis (netto)
UP-Verlegung NYM-J 3×1,5 inkl. Schlitz	14–22 €/m
UP-Verlegung NYM-J 5×2,5 inkl. Schlitz	20–32 €/m
Schlitzarbeiten Mauerwerk (separat berechnet)	8–18 €/m
Schlitzarbeiten Stahlbeton (Aufschlag)	+ 15–30 €/m
Leerrohr DN 20 setzen (ohne Kabel)	6–12 €/m
Kabel einziehen in vorhandenes Leerrohr	4–8 €/m
AP-Kabelkanal montieren und bestücken	18–35 €/m
Erdkabel NYY verlegen (ohne Tiefbau)	14–24 €/m
Prüfung + Messprotokoll nach DIN VDE 0100-600	120–250 € pauschal je Einheit

Richtwerte für Berlin/Brandenburg, projektabhängig — kostenloses Festpreis-Angebot anfragen.

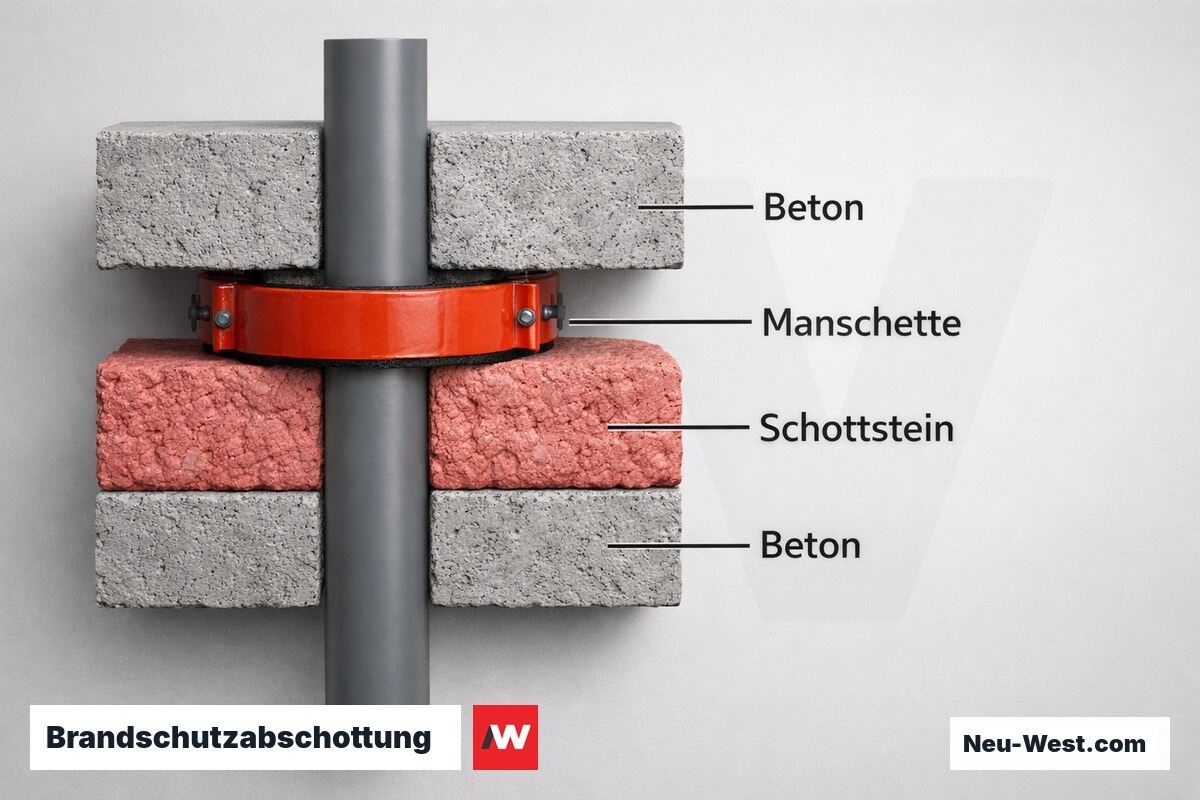

Brandschutzabschottung an Leitungsdurchfuehrungen – Systemaufbau – Erklär-Grafik (NEUWEST Berlin)

Sanierung: Leerrohre mitnutzen oder neu verlegen?

Ob vorhandene Leerrohre bei der Sanierung wiedergenutzt werden können, entscheiden drei Faktoren: Innendurchmesser vs. neuem Kabelaußendurchmesser (Füllgrad ≤40 % einhalten), Anzahl und Winkel der Umlenkungen (Einziehbarkeit prüfen) und Materialzustand (PVC-Rohre aus den 1970ern können spröde sein). Ein Einziehversuch mit Einzugsband ohne Kabel klärt die Durchgängigkeit vorab.

Bei direkten Altverlegungen ohne Rohr ist vollständiges Neuverputzen nach dem Leitungszug oft die größte Kostenposition der Sanierung. Alternative: Aufputzkanal oder Sockelleistenkanal vermeidet Stemmarbeiten weitgehend und ist bei Büroausbau oder Zwischenlösungen wirtschaftlich überlegen. Für dauerhaften Neubaustandard bei Kernsanierungen gilt: Leerrohre von Anfang an miteinplanen — die Mehrkosten amortisieren sich beim ersten Kabeltausch vollständig.

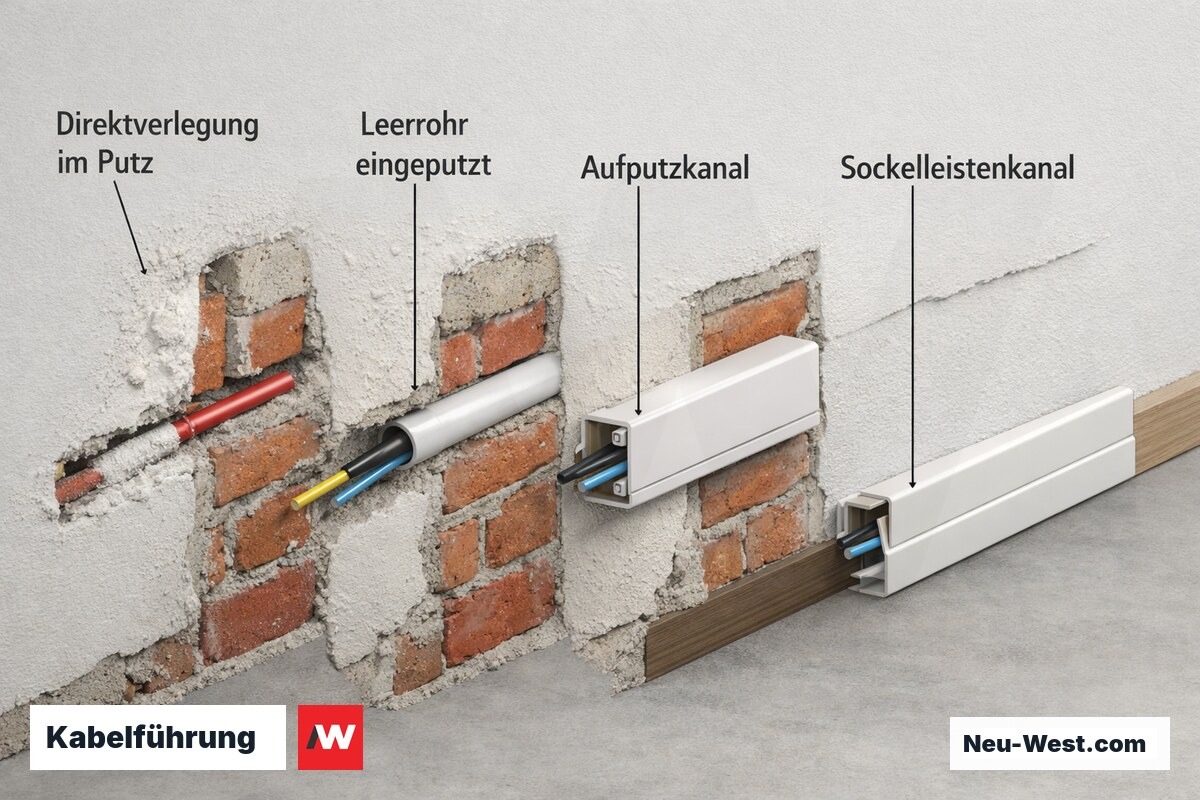

Wandquerschnitt zeigt vier Verlegearten: Direktverlegung im Putz, eingeputztes Leerrohr, Aufputzkanal und Sockelleistenkanal im Vergleich.

Zeitlicher Ablauf

Projektphasen: Zeitbedarf für eine typische Wohnungsinstallation (ca. 80 m²)

Trassenplanung, Aufmaß, Kabelmengenermittlung0,5–1 Tag
Schlitzarbeiten Mauerwerk und Wanddurchbrüche1–2 Tage
Leerrohr setzen, Dosen einputzen und fixieren0,5–1 Tag
Kabeleinzug, Leitungsführung, Zugkraftkontrolle0,5–1 Tag
Verbinden, Klemmen, Zugentlastung, Beschriftung0,5–1 Tag
Messen und Prüfprotokoll nach DIN VDE 0100-6000,5 Tag

Kostenstruktur Leitungsverlegung: Was treibt den Meterpreis?

Das Kabel selbst macht bei einfacher UP-Verlegung typischerweise 15–25 % der Gesamtkosten aus — der Löwenanteil entfällt auf Schlitzarbeiten und bauliche Wiederherstellung (Verputz, Maler). Bei größeren Querschnitten (6–10 mm²) steigt der Materialanteil auf 30–40 %, weil die Arbeitszeit je Meter kaum zunimmt, der Kabelpreis jedoch deutlich ansteigt. Kernbohrungen durch Stahlbetondecken kosten 80–200 € je Durchbruch und können den Meterpreis bei geringen Längen deutlich verzerren.

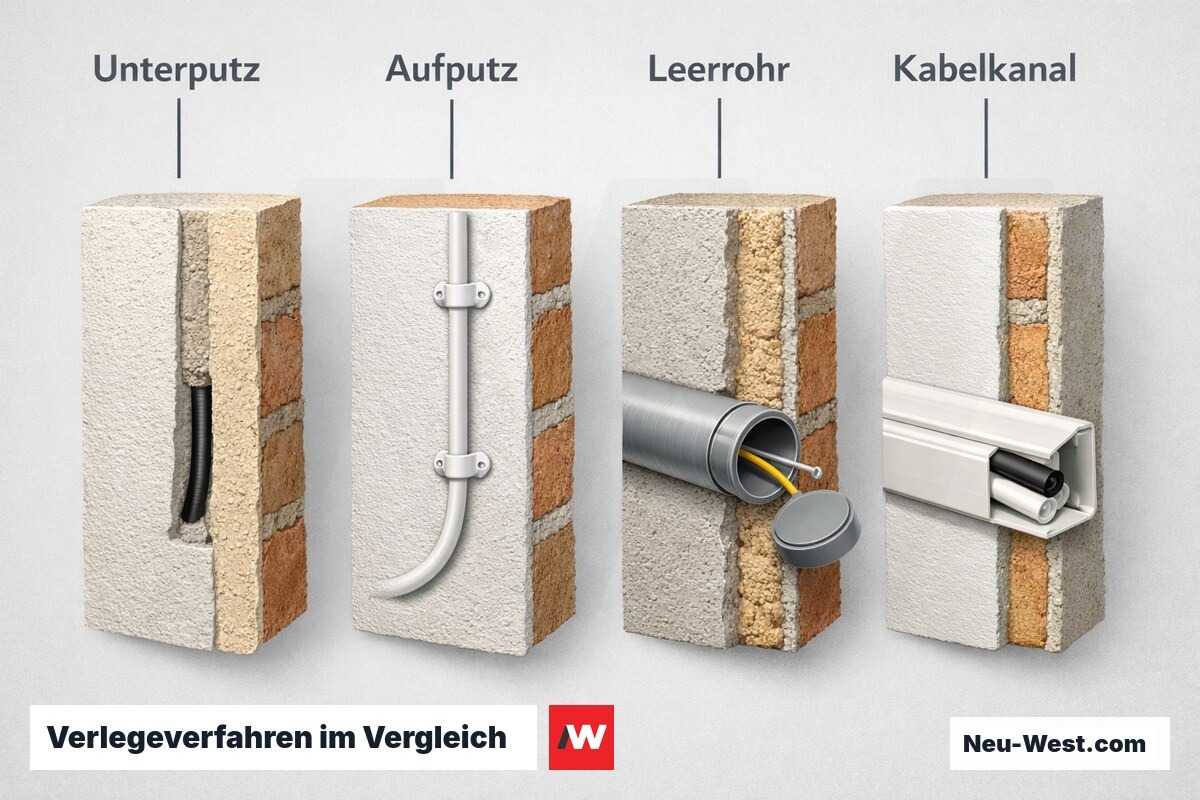

Verlegeverfahren im Vergleich: Schutzgrad, Rueckbaubarkeit, Zeitaufwand – Erklär-Grafik (NEUWEST Berlin)

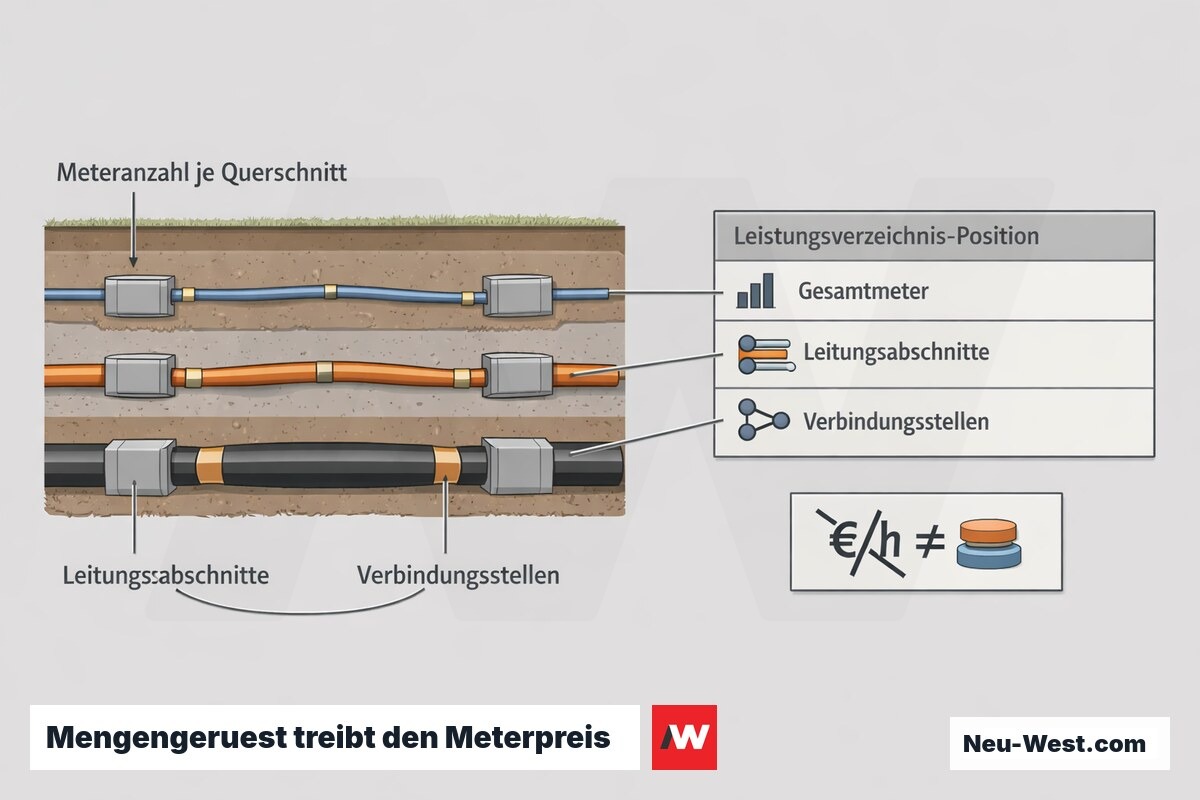

Erklaer-Grafik: Kabelgraben-Querschnitt mit Leitungsabschnitten und Verbindungsstellen neben einer Leistungsverzeichnis-Kostentabelle nach Meter und Querschnitt.

Stundensätze Berliner Elektrobetriebe liegen 2024/25 bei 65–110 € netto. Entscheidend für die Gesamtrechnung ist nicht der Stundensatz, sondern das detaillierte Mengengerüst: Gesamtmeterzahl, Anzahl der Leitungsabschnitte und Verbindungsstellen je Querschnitt. Ein Angebot ohne Leistungsverzeichnis (Positionen nach Metern, Kabeltyp und Querschnitt) ist zwischen Betrieben praktisch nicht vergleichbar.

Kurz erklärt

Wichtige Begriffe rund um Elektroleitungen verlegen

Derating / Häufungsfaktor

Reduzierung der zulässigen Stromtragfähigkeit bei ungünstigen Verlegebedingungen (Wärmedämmung, gebündelte Kabel). Der Häufungsfaktor f wird multiplikativ auf den Tabellen-Nennwert der Stromtragfähigkeit angewandt.

Schleifenwiderstand (R_sl)

Summe der ohmschen Widerstände von Hin- und Rückleiter eines Stromkreises. Bestimmt den im Kurzschlussfall fließenden Strom und damit, ob der Leitungsschutzschalter sicher und schnell magnetisch auslöst.

Verlegeart (A1, B1, C …)

Normierte Klassifikation der Einbausituation von Kabeln nach DIN VDE 0100-520. Bestimmt die Wärmeabfuhrbedingungen und damit die zulässige Dauerstrombelastbarkeit.

Füllgrad

Verhältnis der Summe aller Kabelquerschnittsflächen zur nutzbaren Rohrinnenfläche eines Leerrohrs. Praxisrichtwert: ≤40 %. Höhere Füllgrade erschweren den Kabeleinzug und verschlechtern die Wärmeabfuhr.

NHXMH

Halogenfreie Starkstromleitung für feste Verlegung (halogenfrei, verminderte Rauchgasdichte und -toxizität). Pflichttyp an Flucht- und Rettungswegen sowie in Versammlungsstätten mit erhöhten Brandschutzanforderungen.

B-Charakteristik (Leitungsschutzschalter)

Auslösekennlinie: Magnetschnellauslöser spricht bei 3–5 × In an (t < 0,1 s). Üblicher Standard im Wohnungsbau (B10, B16). Für induktive Lasten oder lange Zuleitungen mit höherem Anlaufstrom wird C-Charakteristik (5–10 × In) eingesetzt.

Elektroleitungen verlegen Fragen & Antworten

Welchen Mindestbiegeradius müssen NYM-Leitungen beim Verlegen einhalten?

Für mehrdrähtige Leitungen wie NYM-J gilt nach den Verlegevorschriften der Kabelhersteller (gemäß VDE 0298-4 und EN 50565-Reihe) ein Mindestbiegeradius von 4-fachen Außendurchmesser – bei eindrähtigem (starrem) Adermaterial sind es 6-fache. Ein zu enger Bogen quetscht die Isolationsschicht dauerhaft: Mikrorisse entstehen nicht sofort sichtbar, sondern führen erst Jahre später zu sinkenden Isolationswiderständen. Kabelkanäle mit 90°-Bögen sind daher immer auf ihren tatsächlichen Biegeradius zu prüfen, bevor das Kabel eingezogen wird.

Ab wann sind halogenfreie Kabel (N2XH, NHXMH) Pflicht – und warum reicht NYM dort nicht?

In Flucht- und Rettungswegen, Sicherheitsbeleuchtungsanlagen sowie Gebäuden mit erhöhtem Personenaufkommen (Versammlungsstätten, Hochhäuser) fordern die Landesbauordnungen in Verbindung mit den Brandschutzanforderungen der EN 60332-Reihe halogenfreie, schwerentflammbare Leitungen. NYM-J scheidet dort aus, weil PVC-Mantel im Brandfall Chlorwasserstoff (HCl) freisetzt – ein farbloses, ätzend-toxisches Gas, das Rettungswege selbst dann gefährlich macht, wenn der eigentliche Brand bereits eingedämmt ist.

Welcher Mindestabstand gilt zwischen Starkstromleitungen und ungeschirmten Datenkabeln?

DIN VDE 0100-520 in Verbindung mit EN 50174-2 empfiehlt bei paralleler Verlegung ohne metallische Trennwand einen Mindestabstand von 200 mm zwischen Energieleitungen und ungeschirmten IT-Kabeln (z.B. Cat-6/7). Mit geerdetem Trennsteg im Kabelkanal darf dieser Abstand auf 50 mm reduziert werden. Wird der Trennabstand unterschritten, induziert das Wechselstromfeld der Energieleitung Störspannungen – messbar als erhöhte Paketfehlerrate in Ethernet-Übertragungen, besonders kritisch bei 10-GbE-Kupferstrecken in Gewerbeobjekten.

Warum sinkt die Strombelastbarkeit, wenn eine Leitung auf Wärmedämmung verlegt wird?

Wärmedämmung wirkt als thermische Barriere: Die Verlustwärme der stromdurchflossenen Ader kann nicht mehr ans Mauerwerk abgeführt werden. Nach DIN VDE 0298-4 (Tabelle 8) sind Häufungs- und Temperaturkorrekturfaktoren anzuwenden, die die zulässige Dauerbelastbarkeit um 30–45 % reduzieren können. Eine Leitung, die auf Putz mit 16 A belastet werden dürfte, muss in dieser Einbausituation auf 10-A-Absicherung heruntergestuft werden – ein Planungsfehler, der im Neubau mit WDVS-Fassaden oder bei Innendämmung regelmäßig auftritt.

Wie hoch ist die maximal zulässige Zugkraft beim Einziehen von Kabeln in Leerrohre?

Kabelhersteller begrenzen die zulässige Zugkraft auf typischerweise 50 N je mm² Kupferquerschnitt – bei einer 4-mm²-Ader also 200 N. Wird dieser Wert überschritten, dehnt sich das Kupfer plastisch: Der Leiterquerschnitt verjüngt sich an der Engstelle, der elektrische Widerstand steigt dauerhaft, die thermische Belastbarkeit sinkt. Lange Trassen mit mehreren engen Bögen ohne Einziehhilfsgerät und Gleitmittel erreichen diesen Grenzwert schnell; bei mehr als 20 m oder über 3 Bögen empfiehlt sich ein Zwischenschacht.

Was gilt bei Bestandssanierungen für Kabelabschottungen in Brandabschnitten?

Jede neue Leitung, die eine brandabschnittstrennende Wand oder Decke durchquert, muss mit einem geprüften Kabelabschott nach DIN 4102-9 (bzw. EN 13501-2) verschlossen werden – unabhängig davon, ob der Durchbruch baulich bereits vorhanden war. Der Bestandsschutz einer alten Abschottung erlischt, sobald neue Kabel eingezogen werden, weil die Zulassung des ursprünglichen Abschotts auf eine bestimmte Kabelbelegung bezogen ist. Bei Mietausbauten ist das einer der häufigsten Mängel, die der Brandschutzsachverständige bei der Abnahme beanstandet.

Welcher Leerrohrdurchmesser ist nach DIN 18015-1 vorgeschrieben – und wann lohnen 32 mm statt 25 mm?

DIN 18015-1 schreibt für Neubauten einen Mindest-Innendurchmesser von 25 mm für Leerrohre vor (früher übliche 16-mm-Rohre genügen dem heutigen Standard nicht mehr). Sobald mehr als drei Adern gleichzeitig eingezogen werden sollen oder ein Datenkabel separat geführt werden soll, empfehlen sich 32 mm, da der Füllgrad 40 % des Rohrquerschnitts nicht überschreiten darf. Ein zu eng gewähltes Leerrohr zwingt bei späterer Nachrüstung zum Aufstemmen – Kosten, die das etwas größere Rohr im Neubau bei weitem übersteigen.

Welche Kabeltypen und Installationsregeln gelten speziell für Doppelböden und Hohlraumböden?

In nicht belüfteten Hohlraumböden gelten nach DIN VDE 0298-4 die Belastungswerte der Verlegeart B2 bzw. C mit entsprechend niedrigeren Grenzströmen, weil die Wärmeabfuhr eingeschränkt ist. Leitungen ohne Schutzrohr sind im Doppelboden unzulässig, da Druckbelastungen durch die Bodenplatten zur Quetschung des Mantels führen können. Normkonform sind NYY (mit festem Außenmantel) oder NYM-J in Schutzrohren nach IEC 61386 Klasse 4 (schwere mechanische Beanspruchung) – eine Anforderung, die bei Bürosanierungen regelmäßig übersehen wird.
