Garagenboden beschichten lassen Berlin — 2K-Epoxidharz vom Fachbetrieb
Ein dauerhafter Garagenboden braucht mehr als Farbe: 2K-Epoxidharz-Systeme verbinden sich chemisch mit dem Zementuntergrund und bilden eine fugenlose, öl-, tausalz- und abriebfeste Nutzschicht. Die Systemwahl — Dünnschicht (0,5 mm) versus selbstverlaufende Schwerlastbeschichtung (≥ 3 mm) — hängt von Verkehrsbelastung, Untergrundgüte und thermischer Beanspruchung ab.
Entscheidend für die Standzeit ist die Untergrundvorbereitung: Kugelstrahlen oder Diamantschleifen erzeugen die nötige Haftmikrorauheit (Rauheitsklasse CSP 3–4 nach ICRI), und die CM-Feuchtemessung stellt sicher, dass der Untergrund trocken genug für eine blasenfreie Aushärtung ist. Wer diesen Schritt spart, riskiert Blasenbildung und Delamination bereits in der ersten Heizperiode.
Was umfasst Bodenbeschichtung Garage?
- Untergrunddiagnose: CM-Feuchtemessung, Zugfestigkeitstest (Abreißversuch ≥ 1,5 N/mm²) und Rissprotokoll
- Mechanische Vorbereitung: Kugelstrahlen oder Diamantschleifen auf Rauheitsklasse CSP 3–4 (ICRI 310.2R)
- Risssanierung: Epoxid-Injektion bei ruhenden Rissen, elastische PUR-Fugenmasse mit Vlieseinbettung bei beweglichen Rissen
- Grundierung: Lösemittelarmer 2K-Epoxid-Primer, Verbrauch 0,1–0,3 kg/m² je nach Saugfähigkeit
- Beschichtungsaufbau: 2–3-Schicht-Epoxidharz-System mit Farbpigmentierung, Gesamtfilmdicke 0,5–4 mm systemabhängig
- Decklack mit Rutschhemmung: Aliphatischer 2K-PU-Decklack mit Siliziumkarbid-Einstreuung, Bewertungsgruppe ≥ R10 nach DIN 51130
Der genaue Systemaufbau wird nach Untergrunddiagnose und Nutzungsanalyse festgelegt — von der einlagigen Dünnschicht für die private Stellfläche bis zum dreilagigen Schwerlastsystem mit Selbstverlauf für gewerblich genutzte Fahrzeugräume.

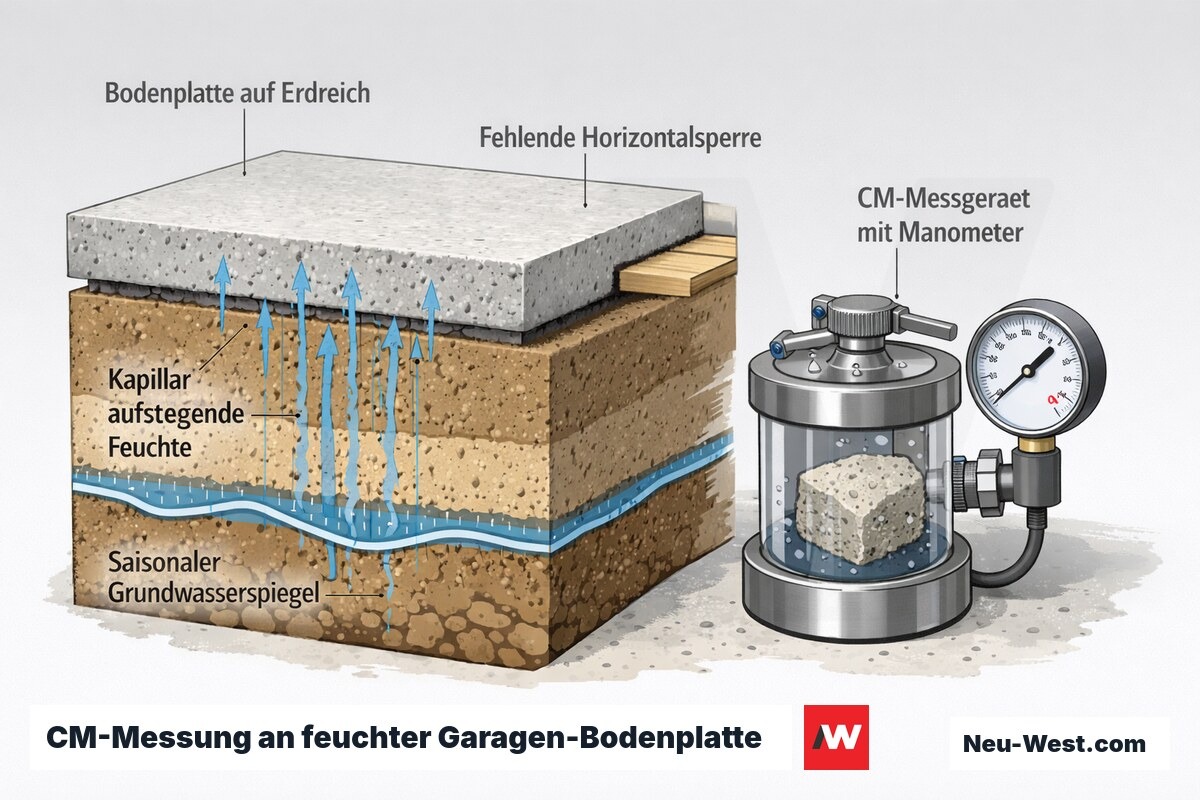

Feuchtemessung vor der Beschichtung: CM-Wert als K.O.-Kriterium
Vor jeder Garagenbeschichtung ist der Restfeuchtegehalt des Betons per Calciumcarbid-Methode (CM-Messung) zu bestimmen — elektrische Feuchtemessgeräte mit Elektroden liefern hier keine belastbaren Werte. Für lösemittelfreie Epoxidharzsysteme gilt nach BEB-Merkblatt und Herstellerangaben auf unbeheizten Flächen üblicherweise ein Grenzwert von max. 4,0 CM-%.
Kritischer Sonderfall Garage: Bodenplatten auf Erdreich ohne funktionierende Horizontalsperre können kapillar aufsteigende Feuchte führen, die sich saisonal verändert. Eine einmalige CM-Messung kann hier ein trügerisch günstiges Ergebnis liefern — Mehrfachmessungen über 2–3 Tage, idealerweise bei unterschiedlicher Witterung, sind belastbarer.
Untergrundtragfähigkeit: Haftzugprüfung als Pflichtschritt
Die Haftzugfestigkeit des Betonuntergrundes wird per Abreißversuch nach DIN EN 1542 geprüft — Mindestwert 1,5 N/mm², wobei das Bruchbild kohäsiv im Beton liegen soll und nicht an der Grenzfläche Beschichtung/Untergrund. Werte unter 1,0 N/mm² zeigen mürben oder carbonatisierten Beton an, der gefestigt oder abgetragen werden muss.
Häufig unterschätzt: Zementlaitance und Carbonatisierungsschichten täuschen eine glatte, tragfähige Oberfläche vor, reduzieren die Haftung jedoch drastisch. Diamantschleifen bis zum offenporigen Betonkorn ist dann unumgänglich — ein einfaches Anschleifen reicht nicht aus.
Materialbedarf & Kostenindikation
Richtwerte fuer ein 2-Schicht-EP-System (Grundierung + Deckbeschichtung, loesemittelfrei, Gesamttrockenschicht ca. 0,5–0,8 mm). Untergrundvorbereitung (Schleifen, Strahlen, Entstauben) ist in den Arbeitskosten enthalten. Fuer Einzelschicht-Versiegelungen (ca. 0,1–0,2 mm) Materialfaktor x 0,4 ansetzen; fuer EP-Nutzbelaege >= 3 mm (Moertelsystem) separat kalkulieren.
Unverbindlicher Richtwert – der genaue Preis hängt von Untergrund, Aufwand und Ausführung ab.

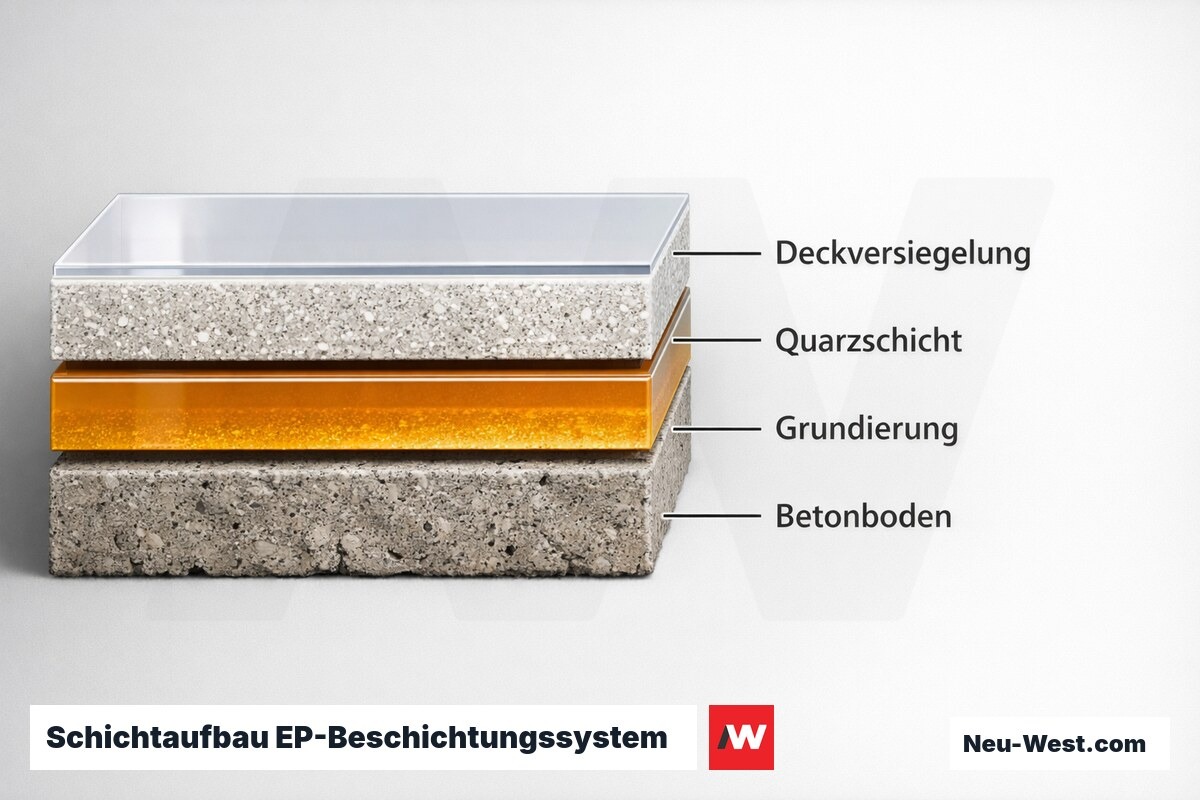

Schichtaufbau: 3-lagiges Epoxid-Garagensystem

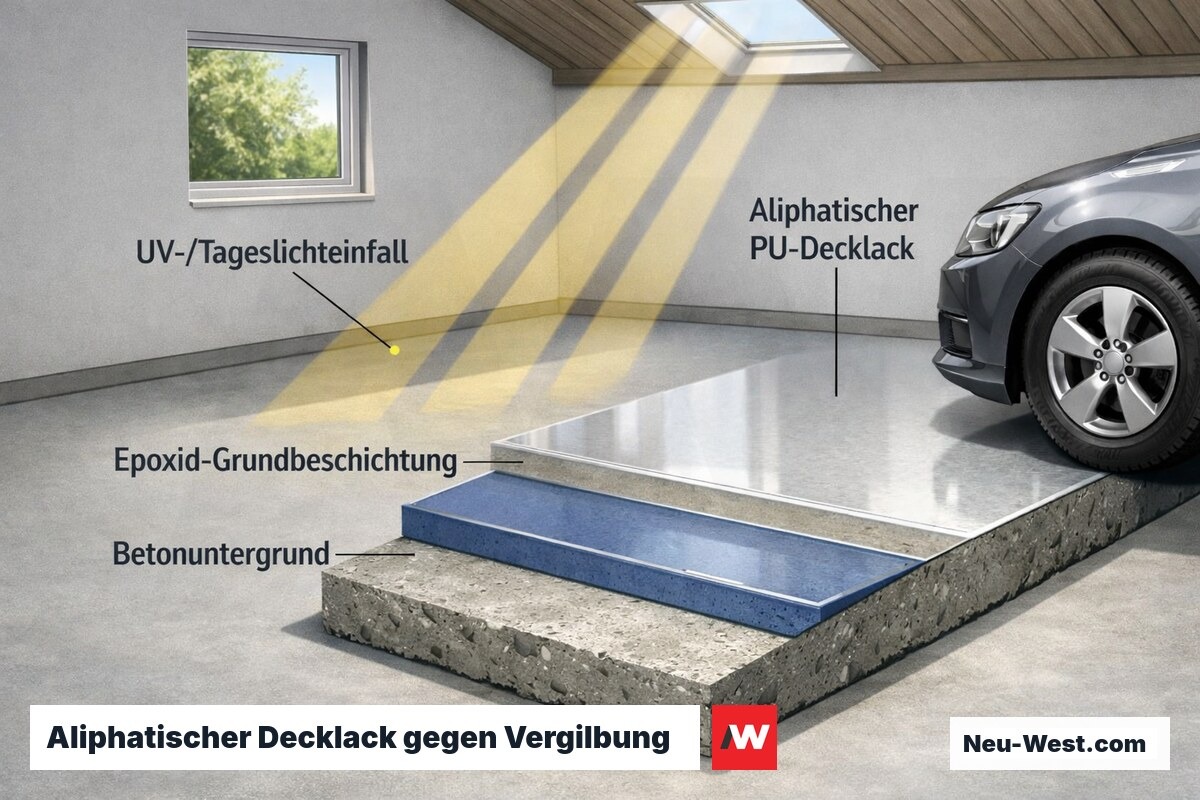

Vergilbung: Warum Garagen häufig einen aliphatischen Decklack benötigen
Standard-Epoxidharze sind aromatische Systeme — ihre Ringmolekülstruktur reagiert auf UV-Strahlung mit Vergilbung und Kreidebildung (Chalking). Schon diffuses Tageslicht durch ein Garagentor oder Fenster reicht aus, um sichtbare Farbveränderungen innerhalb weniger Monate zu erzeugen.
Für Garagen mit Naturlichtanteil ist deshalb ein aliphatischer PU- oder Polyaspartik-Decklack Pflicht. Aliphatische Systeme mit offenkettiger Molekülstruktur bleiben auch nach Jahren farbstabil. Polyaspartik-Varianten bieten zusätzlich sehr kurze Aushärtezeiten von 2–4 Stunden bis zur Begehbarkeit — ein Vorteil bei kurzen Nutzungsunterbrechungen.

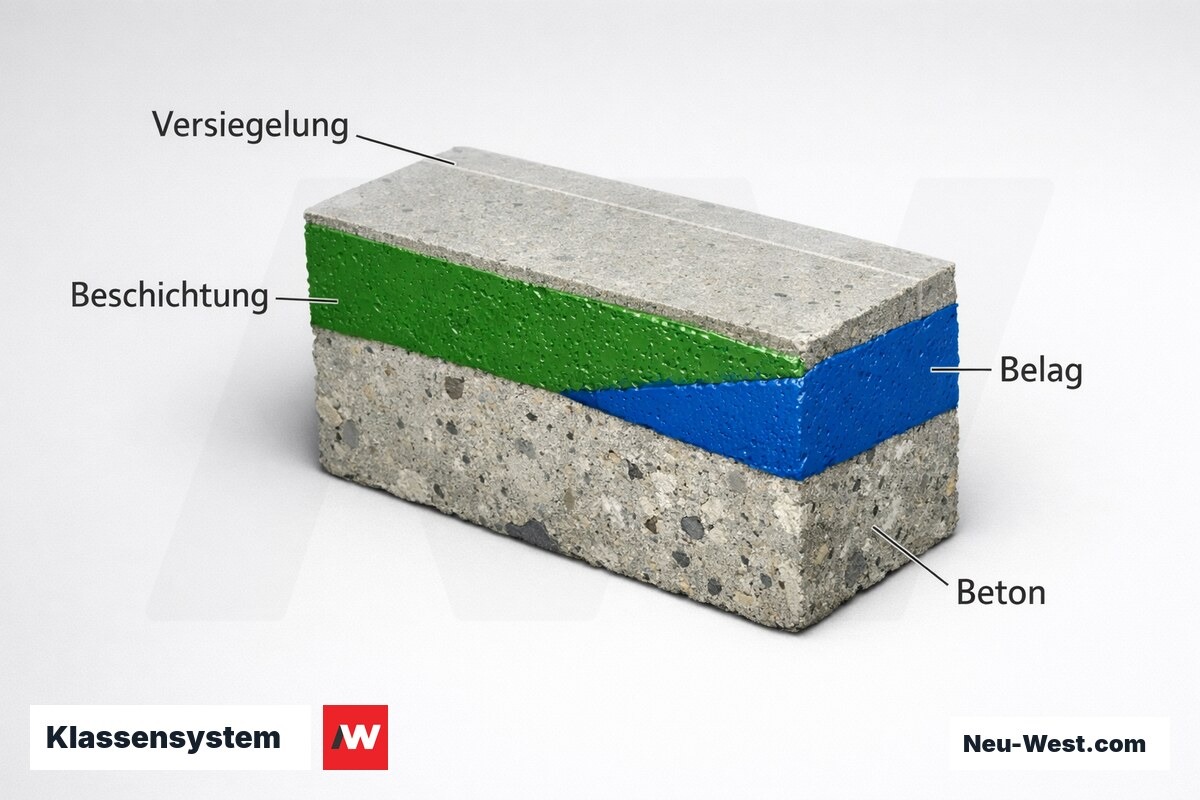

Beschichtungssysteme für Garagenböden im Überblick
Epoxidharz (EP)
Marktstandard für Garagen: hohe Chemikalienbeständigkeit gegen Öl, Kraftstoff und Frostschutzmittel, sehr gute Haftung auf Beton. Nachteil: aromatisch und damit UV-instabil. In belichteten Garagen nur als Grundierung und Mittelbeschichtung, nicht als Decklack verwenden.
Polyurethan aliphatisch (PU)
Als Decklack über EP-Basis UV-stabil und abriebfester als EP-Decks. Leicht elastisch — nimmt thermische Bewegungen besser auf als steifes Epoxid. Einsatz: immer als Abschlussschicht bei Garagen mit Tageslichtexposition.
PMMA (Polymethylmethacrylat)
Härtung bereits bei -10 °C, begehbar nach 30–60 Minuten — einzige Option bei sehr kurzen Sperrzeiten oder Winterbaustellen. Initiierungssystem BPO/DMA; charakteristischer MMA-Geruch erfordert Belüftung und Atemschutz. Teuerste Variante.
Polyaspartik (aliphatischer Polyharnstoff)
Kombiniert EP-ähnliche Chemikalienbeständigkeit mit PU-ähnlicher UV-Stabilität. Als Ein-Schicht-System für einfache Garagen möglich. Verarbeitungsfenster je nach Formulierung nur 20–60 Minuten — erfordert erfahrene Verarbeiter und gute Vorbereitung.
Blasen und Krater: Ursachen und systematische Vermeidung
Ausgasende Poren im Beton sind die häufigste Ursache für Blasenbildung: Erwärmt sich der Untergrund nach dem Auftrag durch aufziehende Sonne, dehnt sich eingeschlossene Luft in Kapillaren aus und durchstößt die noch nicht gelierte Schicht. Gegenmittel: Auftrag in den frühen Morgenstunden, absteigende oder stabile Temperaturen, Porenfüller-Grundierung in zwei Lagen mit Zwischenabwartezeit.
Krater und Nadelstiche ('Pinholing') entstehen dagegen durch Lösemittelreste in unzureichend vorbereiteten Untergründen oder durch zu früh aufgetragenen Decklack über nicht ausgegastem Primer. Entgasungsrollen (Stachelwalzen) reduzieren eingeschlossene Luftblasen aus dem Auftrag, können aber aus dem Beton ausgasende Poren nicht verhindern — diese müssen vorab mit einer geeigneten Grundierung verschlossen werden.
Systemfinder: Belastungsart & Substrat-Situation
Welche Nutzung und Substrat-Situation liegt in Ihrer Garage vor?
Technische Kennwerte: Garagenbeschichtungssysteme im Vergleich
| Kennwert | EP-System |
|---|---|
| Begehbar nach | 12–24 h |
| Vollbelastbar nach | 5–7 Tage |
| UV-Beständigkeit | keine (aromatisch) |
| Chemikalienbeständigkeit | sehr gut |
| Min. Verarbeitungstemperatur | +10 °C |
| Typische Trockenschichtdicke | 200–400 µm |
| Relative Systemkosten | gering |

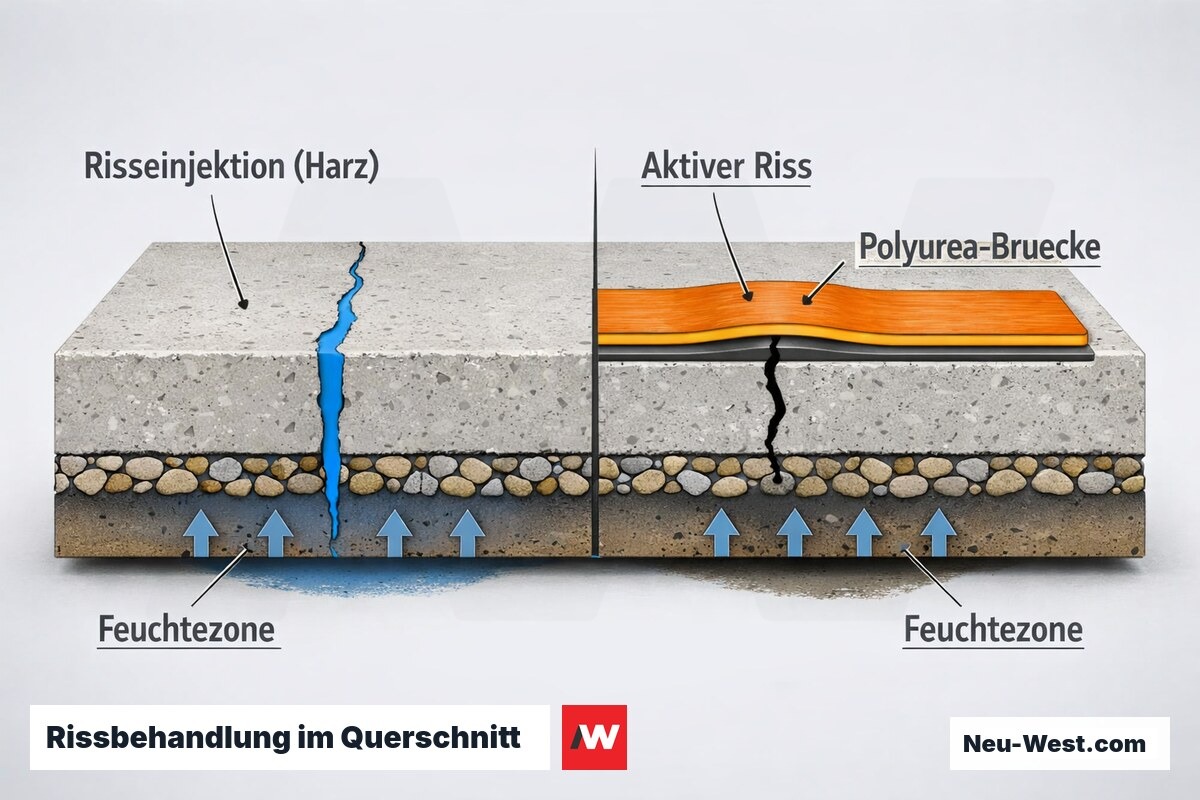

Rissbehandlung: Wann Epoxid nicht ausreicht

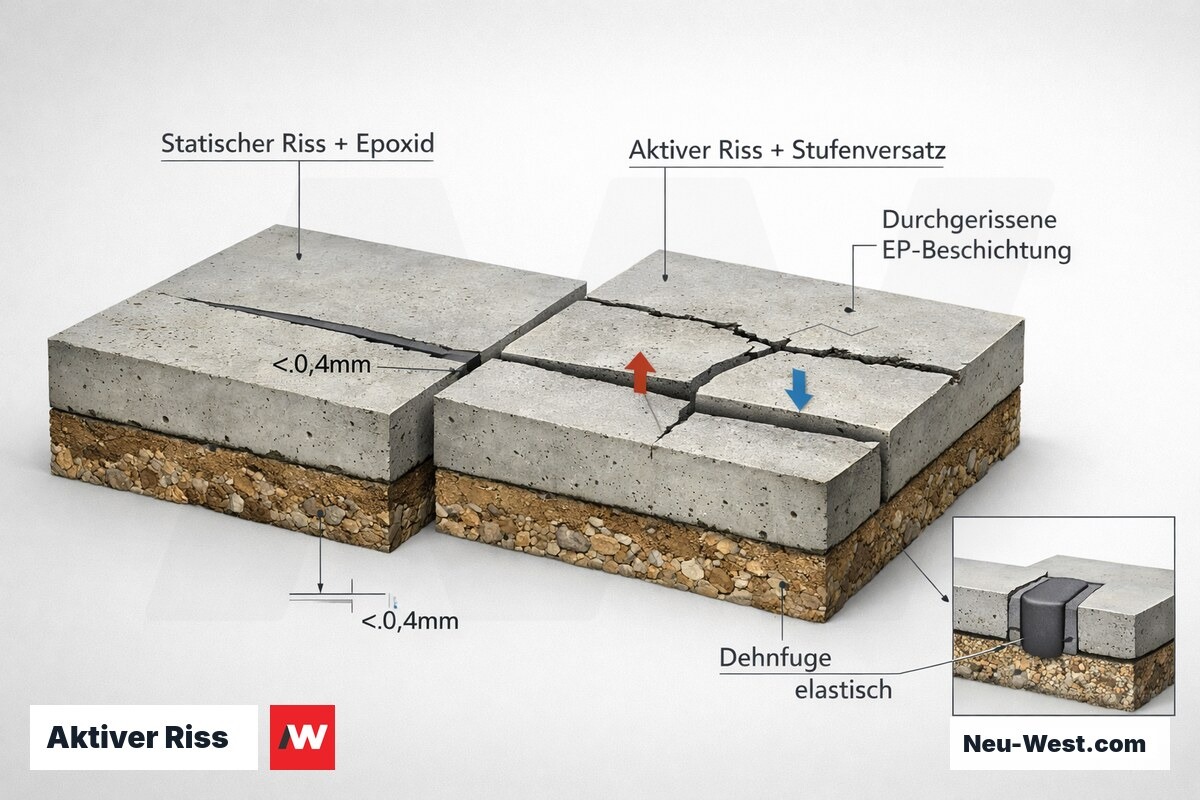

Risse in Garagenböden sind entweder statisch (abgeschlossen) — z. B. altes Schwindriss-Netz aus der Aushärtephase — oder dynamisch (aktiv), die sich saisonal oder lastbedingt bewegen. EP-Injektion eignet sich ausschließlich für statische Risse: Sie stellt die Zugfestigkeit wieder her, kann aber keine Rissbewegung aufnehmen.
Dynamische Risse sind nur mit elastischen Systemen (Polyurea, MS-Polymer) oder durch Herausarbeiten und Neuverfugung als Dehnfuge lösbar. Rissbreiten über 0,4 mm kombiniert mit Stufenversatz (Schubrissbewegung) sind Hinweise auf aktives Verhalten — vor der Beschichtung ist dann zunächst ein Sachverständiger einzuschalten. Eine EP-Beschichtung über aktiven Rissen reißt innerhalb von Monaten durch, unabhängig vom Systempreis.
Rissbehandlung: Systemwahl nach Risstyp
| Kriterium | EP-Injektion | Polyurea-Brücke | Dehnfuge (neu) |
|---|---|---|---|
| Geeignet für | statische Risse | dynamische Risse | aktive Bewegungsfugen |
| Rissbreite Einsatzbereich | 0,1–10 mm | 0,2–5 mm | beliebig |
| Aufnahme von Rissbewegung | keine | bis ca. 25 % Dehnung | vollständig |
| Typische Verarbeitung | Niederdruck-Injektion | Trägergewebe + Beschichtungslage | Fräsen + elastische Fugenmasse |
| Relative Kosten je lfm | 15–40 EUR | 30–70 EUR | 50–120 EUR |
ESD-Garagenboden: Ableitfähigkeit und Zündschutz
Elektrostatisch ableitfähige Böden sind für Garagen relevant, sobald Wasserstoff, Erdgas oder Flüssiggas in der Nähe lagern oder entweichen können — etwa bei gasbetriebenen Fahrzeugen oder gewerblichen Abstellflächen. Nach TRBS 2153 müssen Böden in explosionsgefährdeten Bereichen (Zone 1/2 nach ATEX) einen Ableitwiderstand unter 10⁸ Ω aufweisen, gemessen nach DIN EN 1081.
Standard-Epoxidböden sind elektrisch isolierend (Widerstand > 10¹⁰ Ω) und in Zonenbereichen daher nicht zulässig. Ableitfähige Beschichtungen enthalten leitfähige Pigmente oder Graphitfasern und benötigen eine durchgehende Erdungsanbindung — üblicherweise Kupferbandstreifen, die vor der Grundierung auf dem Untergrund verlegt und geerdet werden. Für private PKW-Garagen ohne Gas-Risiko ist ein ESD-System selten erforderlich.

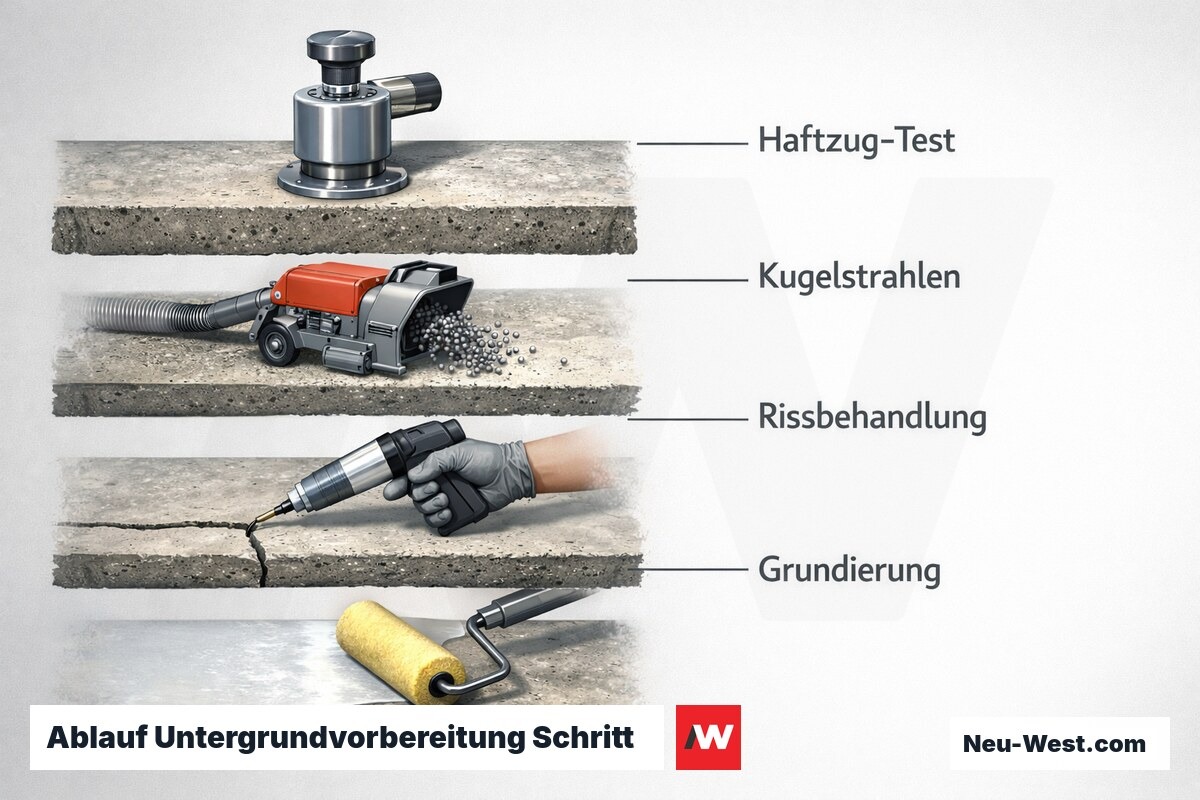

Ablauf: Garagenboden professionell beschichten
Voruntersuchung
CM-Feuchtemessung an mind. 3 Stellen, Haftzugprüfung per Abreißversuch nach DIN EN 1542, Rissaufnahme mit Rissbreitenmessung, Taupunktmessung und Dokumentation der Umgebungsbedingungen. Ergebnis: Freigabe oder Sperrung für Beschichtung.
Untergrundvorbereitung
Diamantschleifen oder Kugelstrahlen der gesamten Fläche bis zum offenporigen, tragfähigen Betonkorn. Rissbehandlung je nach Typ (EP-Injektion oder elastische Brücke). Übergänge, Fugen und Wandanschlüsse klären und abdichten.
Grundierung
Lösemittelfreier EP-Primer, dünnflüssig (ggf. angewärmt), manuell in Poren eingearbeitet. Bei erhöhter Restfeuchte: feuchtigkeitstoleranter EP-T-Primer. Zwischenabwartezeit nach Herstellerangabe, typisch 6–24 h bei +15 °C.
Mittelbeschichtung mit Abstreuung
EP-Mittelbeschichtung nass-in-nass mit 0,3–0,8 mm Quarzsand abgestreut. Überschussquarz nach vollständiger Aushärtung absaugen und abkehren. Ergibt Haftgrund für Decklack und Rutschhemmklasse nach BGR 181.
Decklackierung
Aliphatischer PU- oder Polyaspartik-Decklack, 100–200 µm trocken. In belichteten Bereichen zwingend UV-stabiles System. Rollauftrag ohne Kreuzlagenstruktur, um Blasenrisiko zu minimieren.
Abnahme und Dokumentation
Sichtprüfung auf Krater, Blasen, Ablösungen. Trockenschichtdickenmessung per Magnetinduktions- oder Wirbelstromgerät. Haftungsprüfung nach vollständiger Aushärtung dokumentieren und übergeben.
Kostenstruktur: Warum Vorbereitung den größten Budgetanteil beansprucht
Bei einer professionellen Garagenbeschichtung entfallen je nach Untergrundqualität 40–60 % der Gesamtkosten auf Vorbereitung: Kugelstrahlen oder Diamantschleifen, Rissbehandlung, ggf. partielle Betonergänzung. Das Beschichtungsmaterial eines 3-lagigen EP/PU-Systems kostet 8–18 EUR/m² — macht aber oft nur ein Viertel des Angebotspreises aus.
Erhebliche Kostenvarianz entsteht durch Rissbehandlung und Feuchtigkeitsprobleme: Eine einfache Risseinjektion schlägt mit 15–40 EUR/lfm zu Buche; aktive Risse mit Polyurea-Brücke können die Vorbereitungskosten verdoppeln. Angebote, die Untergrundvorbereitung pauschal mit 5 EUR/m² veranschlagen, kalkulieren diese Risiken nicht ein.
Was kostet Bodenbeschichtung Garage?
Preisrahmen für eine 2-Fahrzeug-Garage (ca. 35–50 m²) in Berlin, inkl. Material und Lohn. Stark abhängig von Untergrundqualität, Rissbehandlungsbedarf und Systemwahl.
| Leistung | Preis-Spanne (Richtwert) |
|---|---|
| Untergrundvorbereitung (Schleifen/Strahlen) | 8–18 EUR/m² |
| Rissbehandlung EP-Injektion | 15–40 EUR/lfm |
| EP-Grundierung + Mittelbeschichtung mit Abstreuung | 12–22 EUR/m² |
| Aliphatischer PU-/Polyaspartik-Decklack | 8–15 EUR/m² |
| ESD-System inkl. Erdungsband (Sonderausstattung) | + 15–30 EUR/m² |
| PMMA-Schnellsystem (begehbar nach 1 h) | 55–90 EUR/m² |
| Gesamtpaket Standard (EP + aliphat. PU-Deck) | 35–60 EUR/m² |
| Gesamtpaket Premium (Polyaspartik oder PMMA) | 60–100 EUR/m² |
Richtwerte für Berlin/Brandenburg, projektabhängig — kostenloses Festpreis-Angebot anfragen.

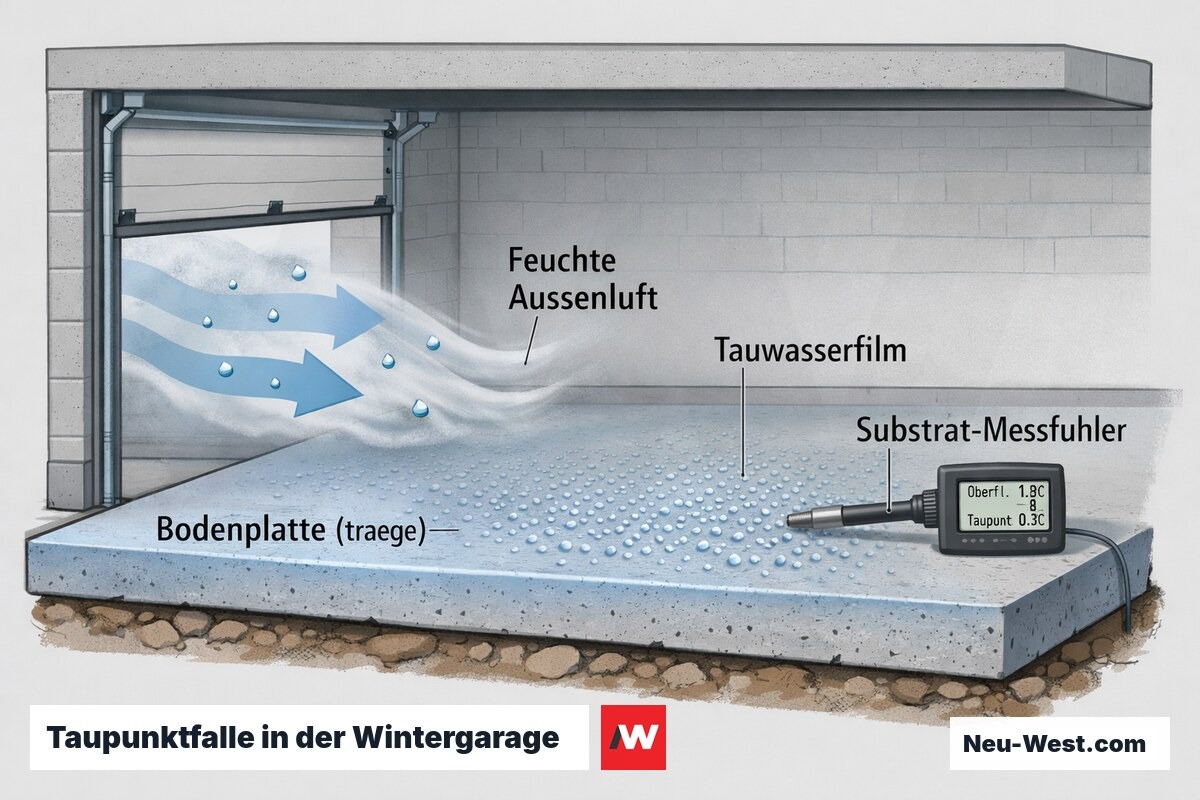

Taupunktfalle im Winter: Die 3-Kelvin-Regel und ihre Prüfung
Die 3-Kelvin-Regel besagt: Die Substrattemperatur muss mindestens 3 °C über dem Taupunkt der Umgebungsluft liegen, bevor beschichtet werden darf. Unterschreitet die Betonplatte den Taupunkt, kondensiert Luftfeuchtigkeit als unsichtbarer Film auf der Oberfläche — der Primer haftet auf Wasser, nicht auf Beton, und die Beschichtung versagt zuverlässig. Gemessen wird mit Substratthermometer und Hygrometer direkt auf der Fläche.
Garagen sind im Winter besonders gefährdet: Die massige Bodenplatte ist träge und erwärmt sich nach Öffnen des Tores kaum, während feuchte Außenluft hereindringt. Praxisregel: Beschichten in unbeheizten Garagen im Winter nur zwischen 10 und 14 Uhr nach stabilem Aufwärmen, Taupunkt stündlich kontrollieren, bei Substrattemperatur unter +5 °C Arbeiten einstellen — unabhängig vom gewählten Beschichtungssystem.
Sofortige Blasenbildung beim Auftrag: Abbruch einleiten
Zeigen sich beim Auftrag sofort Blasen oder Schaumbildung, ist die Ausgasung zu stark für diesen Moment — Beschichtung sofort abziehen, Fläche reinigen, auf Temperatursturz und ruhige Bedingungen warten. Porenfüller-Grundierung in zwei Lagen nacharbeiten, bevor ein neuer Versuch gestartet wird.

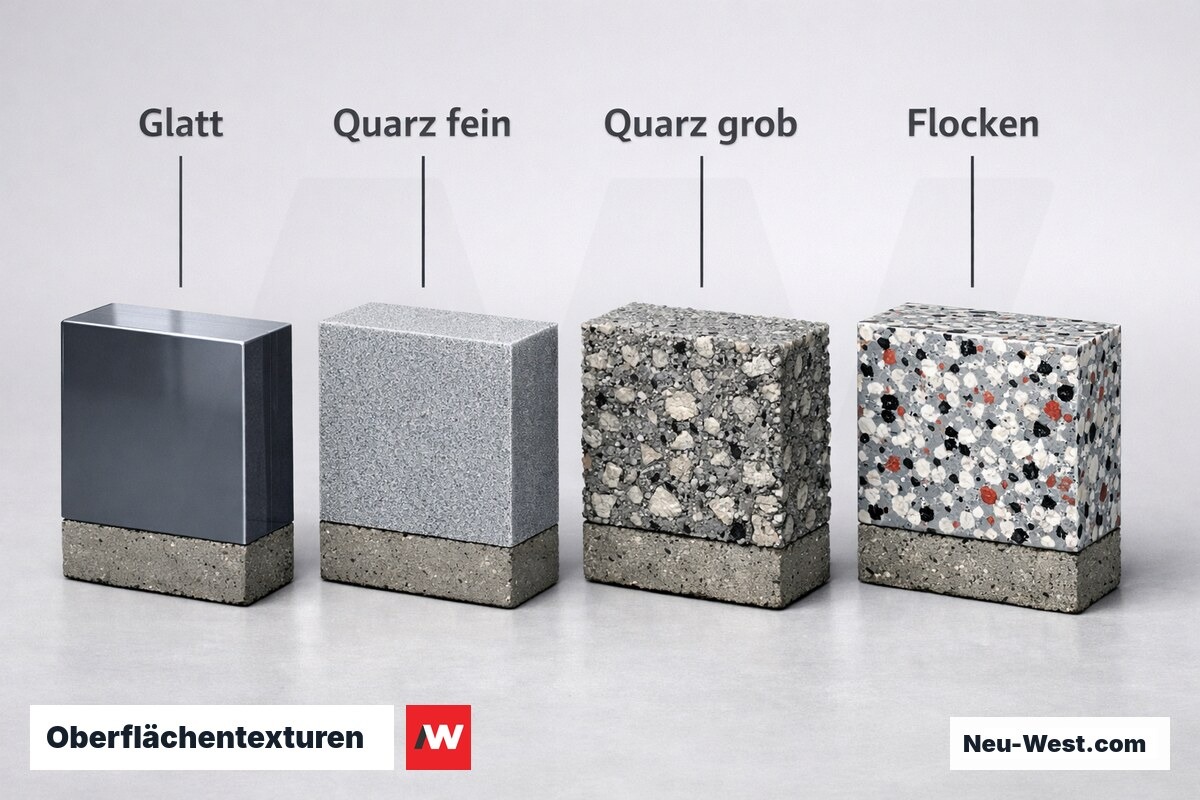

Quarzsandkörnung nach Nutzungsklasse wählen
0,1–0,3 mm für glattere Oberflächen bei leichtem PKW-Verkehr, 0,3–0,8 mm für Standardgaragen (Rutschhemmklasse R10 nach BGR 181), 0,5–1,2 mm für schwere Fahrzeuge oder Hubwagen. Zu grobe Körnung erschwert die Reinigung erheblich und erhöht den Decklackverbrauch.
Wartungsintervalle verlängern Nutzungsdauer deutlich
Garagenbeschichtungen sollten alle 2–3 Jahre mit einem systemkompatiblen Pflegemittel behandelt werden. Punktuelle Schäden (Kratzer, Abplatzer durch Steinschlag) sofort mit Reparaturharz schließen — Unterrostung breitet sich sonst flächig aus und erfordert Vollsanierung.
Die teuerste Beschichtung hält nicht länger als eine günstige — wenn der Untergrund nicht stimmt. Restfeuchte und Tragfähigkeit entscheiden über Erfolg oder Misserfolg, lange bevor der erste Liter Epoxid angemischt wird.
Fachbetrieb für gewerbliche Bodenbeschichtung
