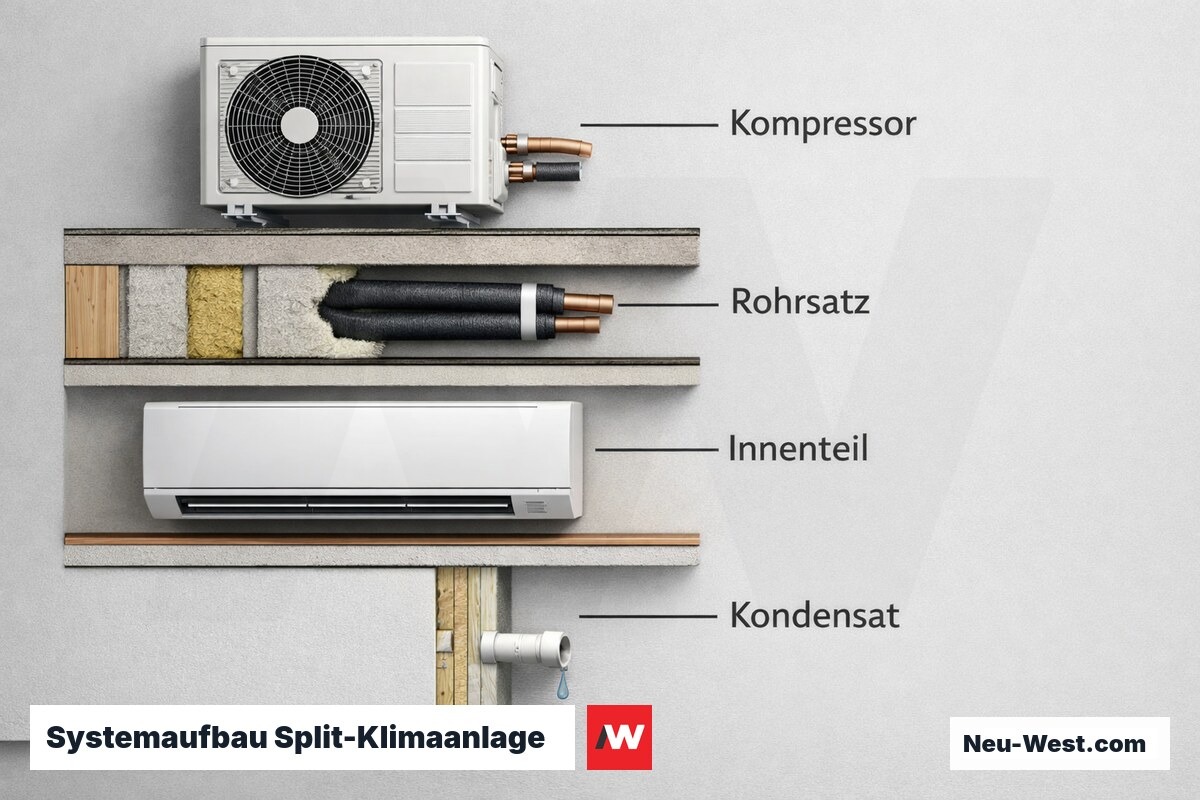

Eine Split-Klimaanlage besteht aus Innen- und Außengerät, verbunden durch gedämmte Kältemittelleitungen aus Kupfer. Die Montage unterliegt der DIN EN 378 (Sicherheit von Kälteanlagen) und der F-Gase-Verordnung (EU) 517/2014 — nur zertifizierte Kälteanlagenbauer mit F-Gase-Kategorie-I-Ausweis dürfen systemseitig in den Kältemittelkreislauf eingreifen. Entscheidend für Lebensdauer und Effizienz ist bereits die Rohrdimensionierung: Zu enge Kupferleitungen erhöhen den Sauggasdruck und verkürzen die Kompressorlebensdauer messbar.
In Berlin kommen baurechtliche Besonderheiten hinzu: In Denkmalschutzbereichen ist die Außengerätemontage nach DSchG Berlin genehmigungspflichtig, bei Eigentumswohnungen ist ein WEG-Beschluss (§ 20 Abs. 1 WEG n.F.) erforderlich. Im übrigen Stadtgebiet gilt die Anlage nach § 62 BauO Bln als verfahrensfreie Maßnahme — sofern keine Abstandsflächen berührt werden und die TA-Lärm-Immissionsrichtwerte am Nachbarfenster eingehalten sind.
Was umfasst das Einbauen einer Split-Klimaanlage?
- Standortanalyse Innen-/Außengerät: Schallimmission nach TA Lärm, Statik Wandhalter, Bebauungsplan, WEG-Situation
- Wanddurchbruch Ø 60–80 mm, Verlegung gedämmter Kupferleitungen (6,35/9,52 mm oder 6,35/12,7 mm je Leistungsklasse)
- Montage Außengerät auf schwingungsgedämpftem Wandhalter mit Anti-Vibrations-Pads zur Schallbrückenunterbrechung
- Vakuumierung der Kältemittelleitungen auf < 500 µbar (mind. 45 min) inkl. Standing-Vacuum-Test vor der Befüllung
- Elektroanschluss: eigener Stromkreis 16 A, FI-Typ A nach DIN VDE 0100-530, allpolige Abschaltvorrichtung am Außengerät
- Lecktest, Kältemitteldokumentation (F-Gase-Logbuch), Funktionsprüfung und Übergabeprotokoll
Zum Leistungsumfang gehört die fachgerechte Kondensatableitung mit mind. 1–2 % Gefälle in die Schmutzwasserleitung sowie die Wärmedämmung aller Kältemittelleitungen nach GEG. Bei Multi-Split-Systemen (ein Außengerät, mehrere Innengeräte) erfolgt zusätzlich die hydraulische Abgleichung der Teilkreise.
F-Gase-Zertifizierung: Pflichten des Betriebs — was Auftraggeber prüfen müssen
Die Verordnung (EU) 2024/573 (F-Gas-Verordnung) schreibt vor, dass alle Arbeiten an Kältekreisen mit fluorierten Treibhausgasen ausschließlich von Betrieben mit gültigem Sachkundenachweis durchgeführt werden dürfen. Als Auftraggeber sollten Sie die Bescheinigungsnummer des ausführenden Fachbetriebs vor Auftragserteilung einfordern und auf Gültigkeit prüfen — ein formaler Schutz, der Gewährleistungsansprüche absichert und bei behördlichen Kontrollen relevant ist.

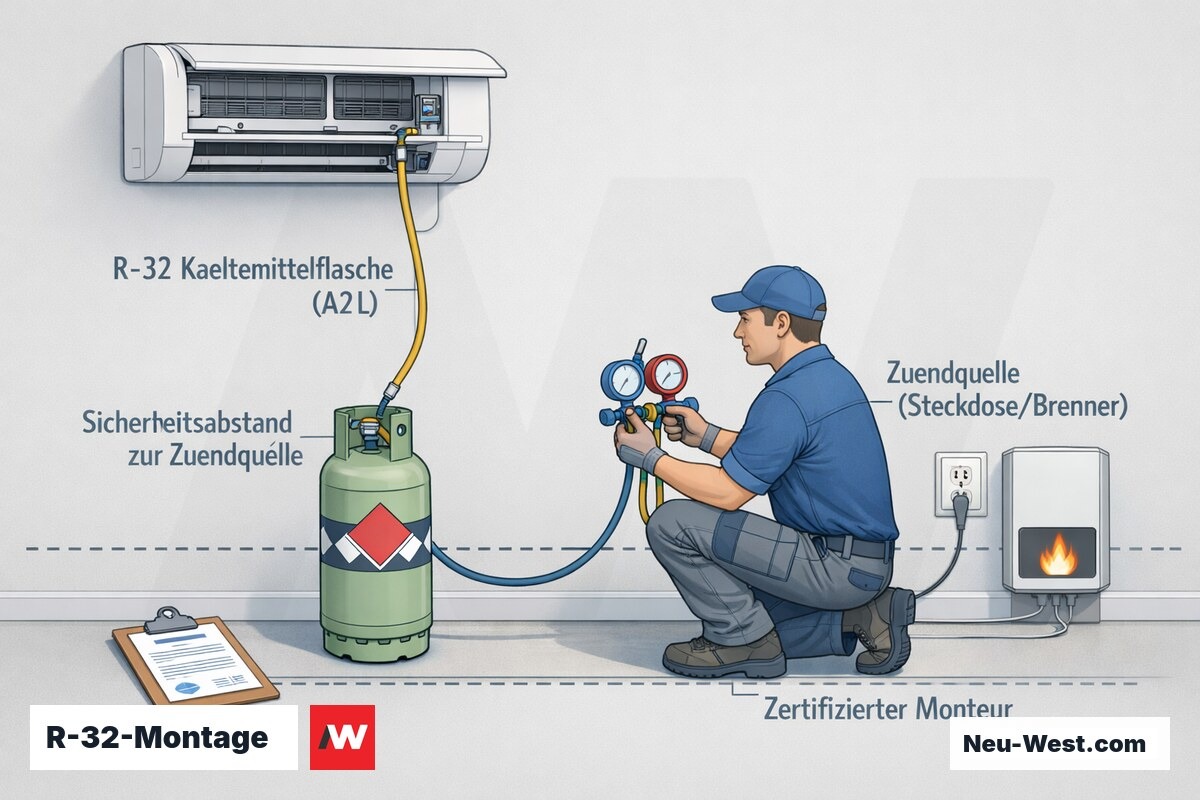

Besonders wichtig: R-32, das heute dominierende Kältemittel in modernen Split-Geräten, hat mit GWP 675 einen deutlich niedrigeren Treibhauseffekt als R-410A (GWP 2.088), unterliegt aber weiterhin der F-Gas-Zertifizierungspflicht. Hinzu kommt: R-32 ist nach ISO 817 als schwach brennbar eingestuft (Sicherheitsklasse A2L) — Montage und Inbetriebnahme erfordern speziell qualifiziertes Personal und definierte Sicherheitsabstände zu Zündquellen.
Inverter vs. On/Off: Was variable Verdichterfrequenz wirklich an Effizienz bringt
Inverter-Verdichter modulieren die Kompressorfrequenz stufenlos zwischen ca. 15 Hz und 120 Hz und halten die Raumtemperatur in einem Korridor von ±0,5 K — ein On/Off-Gerät pendelt dagegen in Schritten von ±2–3 K. Der Effizienzgewinn entsteht primär im Teillastbetrieb: Da ein Raum selten die volle Nennleistung benötigt, läuft der Inverter-Verdichter überwiegend bei 30–50 % Last — genau dort hat er seinen höchsten momentanen COP.

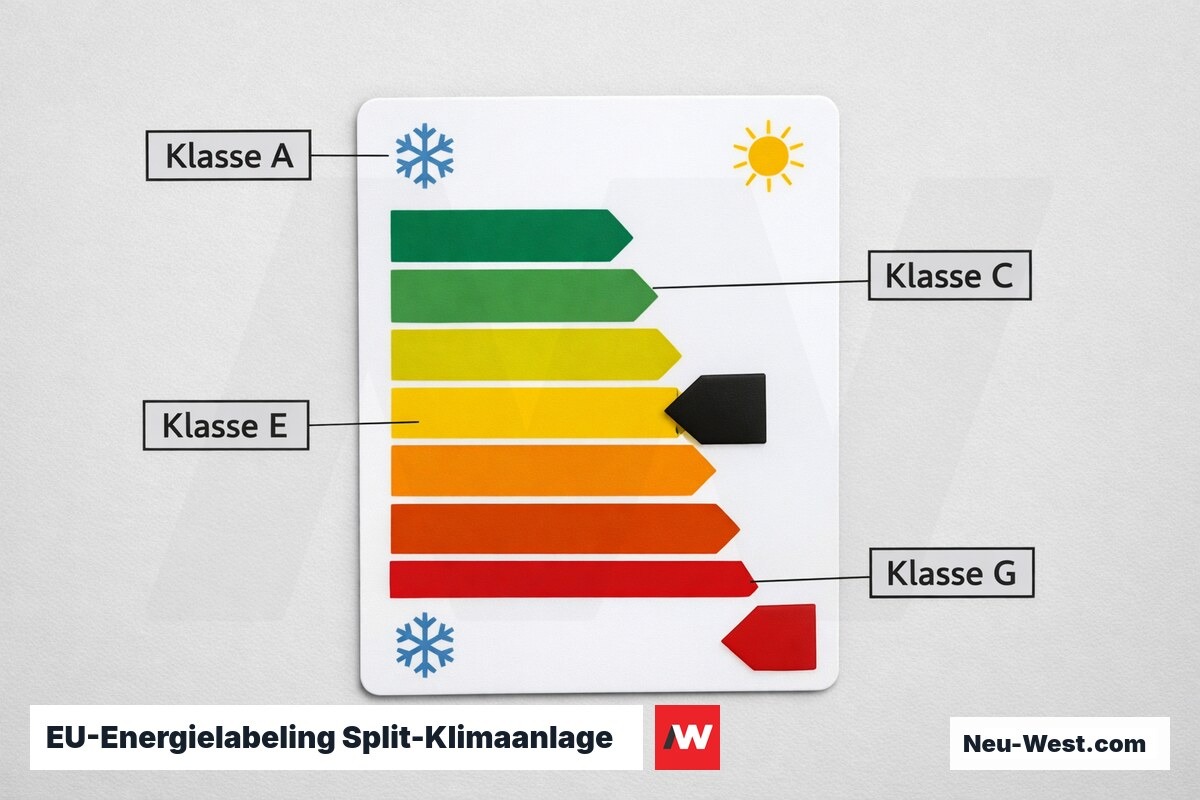

Die Normkenngröße SEER bzw. SCOP (nach EN 14825) macht den ganzjährigen Effizienzgewinn vergleichbar: Ein gutes Inverter-Split-Gerät erreicht SEER 6,5–8,5 bzw. SCOP 4,5–5,8; ein einfaches On/Off-Gerät liegt bei SEER 4,5–5,5 bzw. SCOP 3,2–3,8. Bei 1.500 Kühlbetriebsstunden pro Jahr amortisiert sich die Mehrinvestition in ein Inverter-Gerät im Regelfall nach 3–5 Jahren.
Kälteleistungsbedarf berechnen (VDI 2078 vereinfacht, Berlin +32 °C)
Auslegungstemperatur Berlin: +32 °C (DIN 4710-Klimadaten). Grundfaktor 75 W/m² gilt für mittleren Fensterflächenanteil (20-30 %) und West-/Ost-Ausrichtung. Korrekturfaktoren manuell anwenden: Südfassade +15 %, Nordfassade −10 %, vollverglaste Fassade (>50 % Fensterflächenanteil) +25 %. Das Ergebnis entspricht der Mindest-Nennkälteleistung — nächsthöhere Standardklasse (2,5 / 3,5 / 5,0 / 7,0 kW) wählen.
Unverbindlicher Richtwert – der genaue Preis hängt von Untergrund, Aufwand und Ausführung ab.
Innengeräte-Typen: Wahl nach Raum und Einbausituation
Wandgerät (High-Wall)
Standardlösung für Einzelräume bis ca. 35 m². Einbauhöhe 2,0–2,3 m über Fertigfußboden; horizontaler Luftauswurf mit Coanda-Führung. Geringster Installationsaufwand, kompaktestes Erscheinungsbild.
Kassettengerät (4-Wege)
Deckeneinbau in Abhängedecke mit 4-seitiger Luftverteilung. Ideal für offene Grundrisse und Büros ab 25 m² Grundfläche; erfordert Mindest-Abhängehöhe von ca. 280 mm zuzüglich Gerätehöhe.
Truhengerät (Floor-Console)
Bodenmontage unter bodentiefen Fenstern oder in Räumen mit niedriger Brüstung. Einblasrichtung nach oben; geeignet bei Wärmeschutzverglasungen ohne konventionellen Heizkörper.
Kanalgerät (Ducted)
Vollständig in der Unterdecke integriert; Luftverteilung über Flachkanäle zu Schlitzauslässen. Unsichtbarer Einbau bei maximalem Planungsaufwand — Favorit im gehobenen Wohnbau und bei Sanierungen mit Gesamtlüftungskonzept.

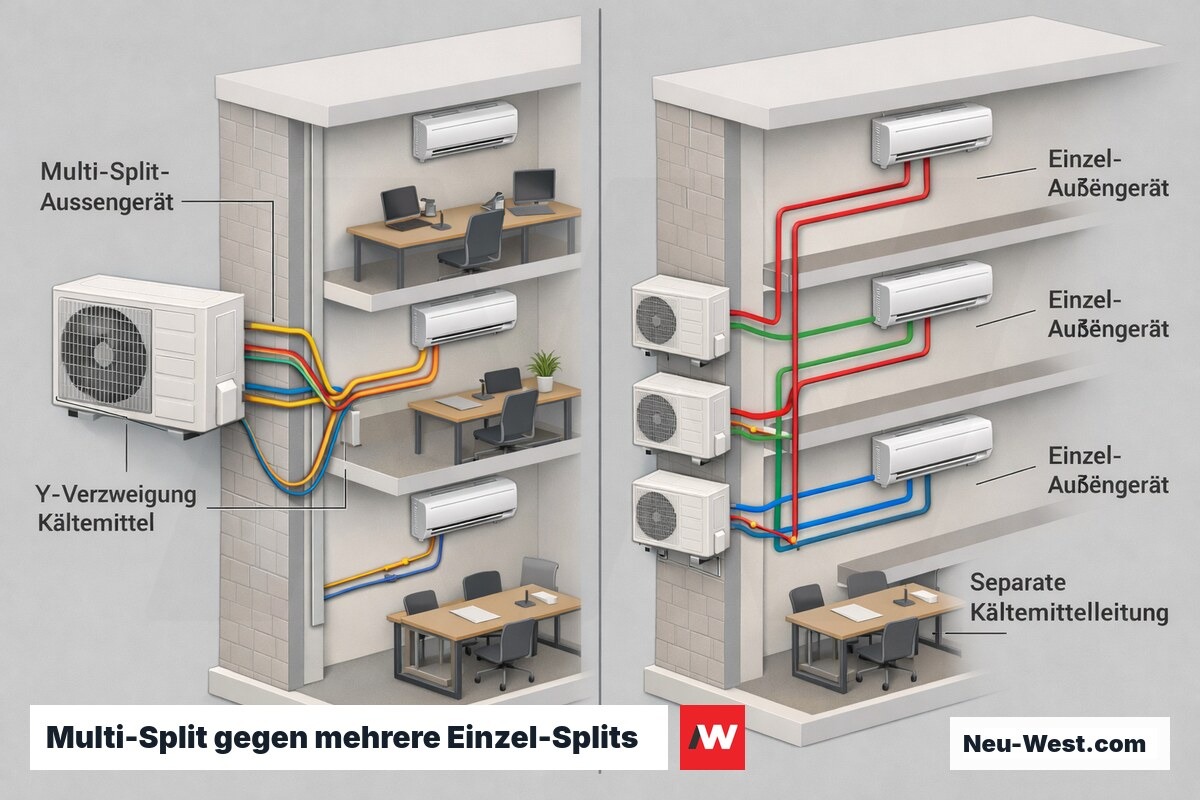

Multi-Split vs. mehrere Einzel-Splits: Technische Grenzen und wirtschaftliche Entscheidung
Bei einem Multi-Split-System teilen sich bis zu neun Innengeräte ein gemeinsames Außengerät — das senkt den Außengerätanteil der Gesamtkosten, schafft aber eine systemische Abhängigkeit: Fällt das Außengerät aus, verlieren alle angeschlossenen Räume gleichzeitig Kühlung und Heizung. Kritisch ist zudem die hydraulische Auslegung: Die Rohrleitungslängen der einzelnen Kreise dürfen nach Herstellervorgabe meist nicht mehr als ±10 % voneinander abweichen (Längenbalance), sonst entstehen Verteilungsimbalancen und der Kompressor läuft außerhalb seines optimalen Betriebsfensters.
Mehrere Einzel-Split-Anlagen bieten vollständige Redundanz, erlauben unterschiedliche Betriebszeiten je Raum ohne gegenseitige Abhängigkeit und sind wartungstechnisch unabhängig voneinander. In Bürogebäuden mit heterogenen Nutzungsprofilen oder bei Sanierungen, bei denen Rohrleitungen nicht parallel geführt werden können, sind Einzel-Splits trotz höherer Außengerätezahl oft wirtschaftlicher und langfristig zuverlässiger.
Mono-Split vs. Multi-Split: Direktvergleich
| Kriterium | Mono-Split (je Raum) | Multi-Split (1 AG / mehrere IG) |
|---|---|---|
| Außengeräte | 1 je Raum | 1 für alle Räume |
| Redundanz bei AG-Ausfall | Nur 1 Raum betroffen | Alle Räume gleichzeitig ausgefallen |
| Max. Rohrlänge je Kreis | Bis 30 m (geräteabhängig) | Gesamtnetz bis 100 m (balanciert) |
| Unabhängige Betriebszeiten | Vollständig | Begrenzt (gemeinsamer Kompressor) |
| Effizienz bei Teillast | Sehr hoch (unabhängige Regelung) | Gut (gemeinsame Modulation) |
| Erstkosten bei 2 Räumen | Höher (2 Außengeräte) | Günstiger (1 Außengerät) |
| Wartungsaufwand | Getrennte Wartungszyklen | Ein Wartungsvertrag |
Wanddurchführung und Wärmebrücken: Taupunktrisiko richtig beherrschen
Die Kernbohrung für die Verbindungsleitung (Ø 65–80 mm) erzeugt eine geometrische Wärmebrücke im Wandquerschnitt. Wird die Durchführungshülse nicht dampfdicht verschlossen — mit Schaumstoff-Manschette und Butylband an der Kälteschnittstelle — entsteht durch den Temperaturunterschied zwischen Sauggasleitung (im Kühlbetrieb bis −10 °C) und feuchter Raumluft Tauwasser im Bohrkanalbereich, das sich unsichtbar hinter der Verkleidung sammelt.
Die Sauggasleitung muss deshalb mit geschlossenzelligem PE-Schaum (λ ≤ 0,040 W/(m·K), Wandstärke ≥ 13 mm bei üblichen Betriebstemperaturen) gedämmt werden, bevor die Wanddurchführung abgedichtet wird. Fehlt diese Dämmung oder ist die Abdichtung lückenhaft, bildet sich Kondensat über Monate unsichtbar — mit Schimmelschäden an der Wandkonstruktion als typischer Langzeitfolge.
Außengerät-Standort: Fassadentyp, Mindestabstände und Genehmigung Berlin
Welchen Fassadentyp hat Ihr Gebäude?

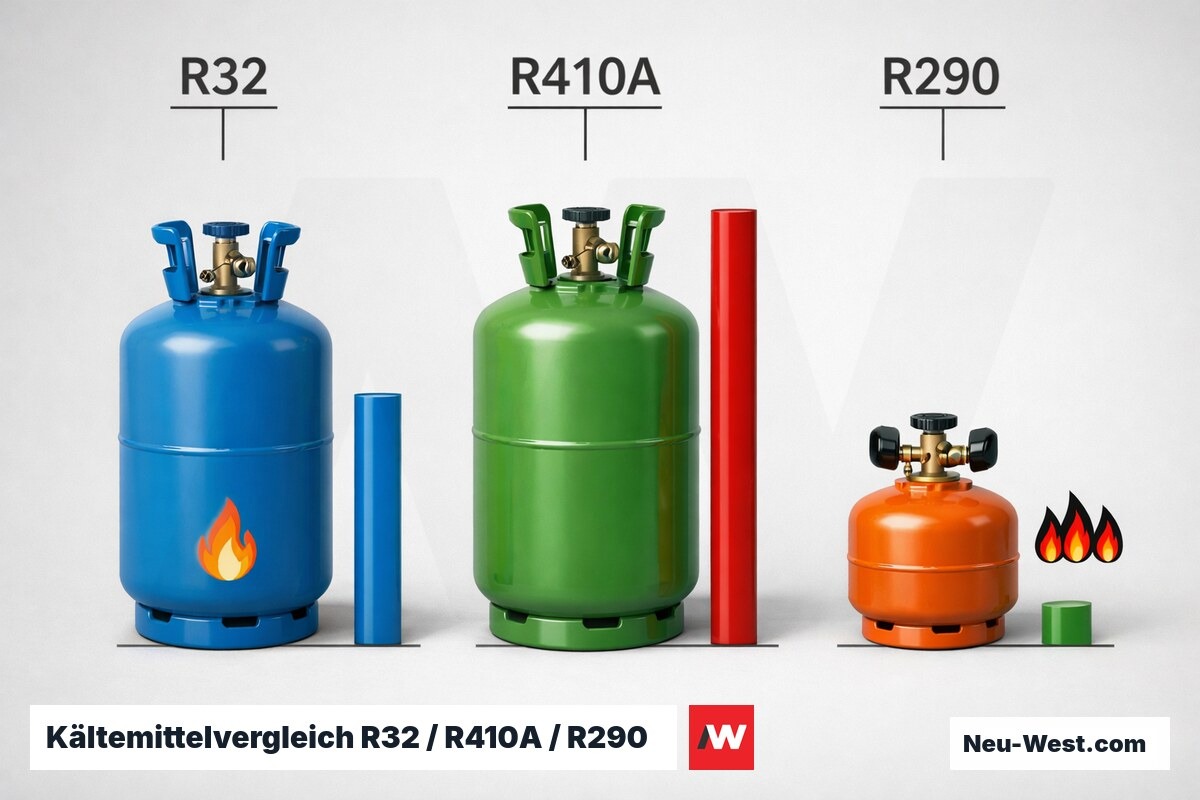

Technische Kennwerte: R-32 vs. R-410A
| Kennwert | R-32 |
|---|---|
| GWP (AR4, 100 a) | 675 |
| Sicherheitsklasse (ISO 817) | A2L (schwach brennbar) |
| Betriebsdruck Hochdruckseite | max. 42 bar |
| Betriebsdruck Niederdruckseite | ca. 9–11 bar (Betrieb) |
| Betriebsbereich Kühlen (Außenluft) | −10 °C bis +46 °C |
| Betriebsbereich Heizen (Außenluft) | −15 °C bis +24 °C |
| Status F-Gas-VO (EU) 2024/573 | Langfristig zulässig (GWP < 750) |

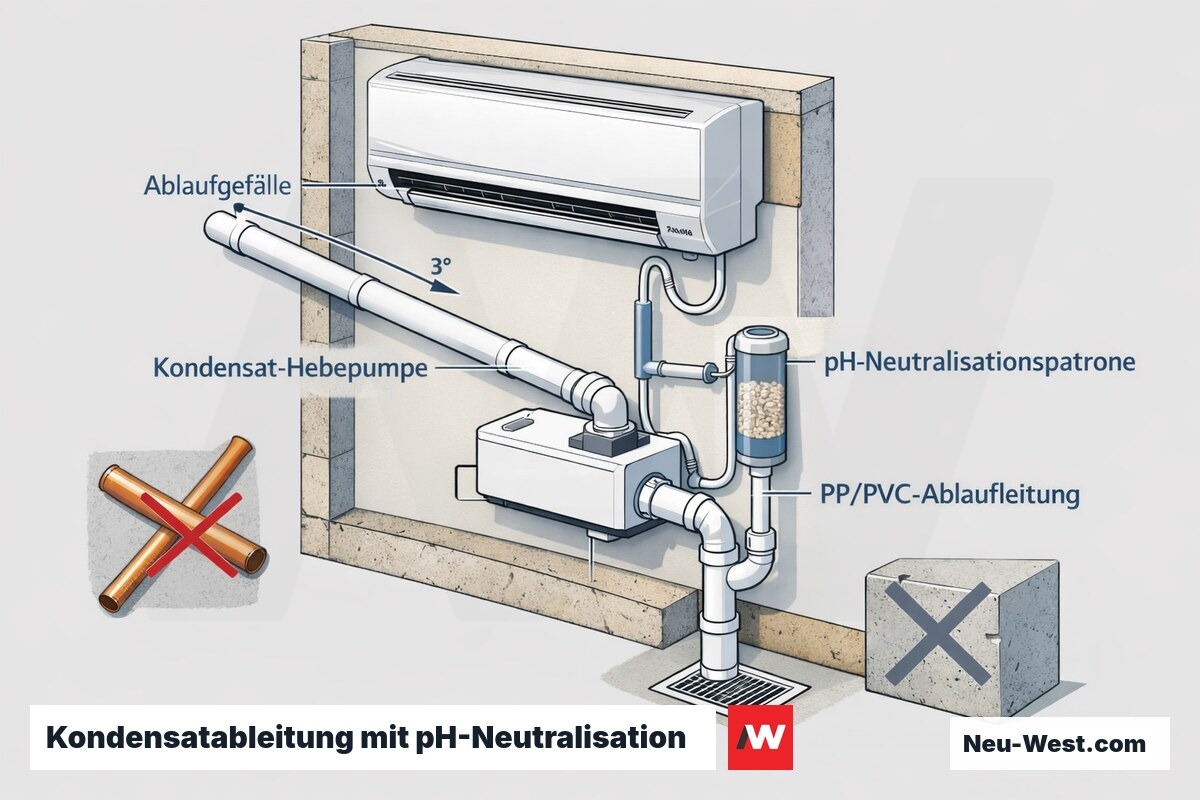

Kondensatableitung: Gefälle, Hebepumpen und pH-Neutralisation
Split-Klimaanlagen erzeugen im Kühlbetrieb erhebliche Kondensatmengen: Bei 50 % relativer Raumfeuchte und 26 °C Raumtemperatur fallen pro kW Kälteleistung und Betriebsstunde etwa 0,4–0,8 Liter Kondensat an. Die Schwerkraftableitung erfordert ein Mindestgefälle von 1,5 % (besser 2 %) zur Ablaufstelle; wo das konstruktiv nicht erreichbar ist, werden Kondensatpumpen (Hebepumpen, Förderhöhe bis 80 cm) eingesetzt.
Ein häufig übersehener Aspekt: Klimakondensatwasser ist leicht sauer (pH 5,5–6,5), weil CO₂ aus der Raumluft im Wasser absorbiert wird. In Kupferleitungen oder Betonschächten kann das langfristig zu Lochfraßkorrosion führen — pH-Neutralisationsanlagen oder Ablaufleitungen aus PP/PVC sind in solchen Einbausituationen die sachgerechte Lösung. Diesen Aspekt vergessen selbst erfahrene Planer gelegentlich.
Installationsablauf: Von der Planung bis zur Übergabe
Kühllastberechnung
Raumweise Auslegung nach VDI 2078 (Nichtwohnbau) oder vereinfacht nach Herstellerauslegungsprogramm; Ermittlung von Kälteleistung, Außengeräte-Auslegungspunkt und Gleichzeitigkeitsfaktor bei Multi-Split.
Innengerät-Standortplanung
Festlegung von Einblasrichtung (Coanda-Wurfweite), Kondensatgefälle, Wanddurchführungsposition und Mindestabständen zu Wärmebrücken und Hindernissen.
Kernbohrung und Vorverlegung
Bohrkanalerstellung Ø 65–80 mm; Verlegung Steuerkabel (geschirmt), Heizleitung Kondensatschale und Schutzrohr für Kälteleitungsdämmung.
Gerätmontage
Innenteil an tragfähige Wandkonstruktion; Außengerät auf Konsolenhalter mit Schallschutz-Unterlage (Körperschallentkopplung) — Mindestabstand zu Reflexionsflächen nach TA Lärm beachten.
Rohrleitungsanschluss
Kälteleitung in Kupfer nach EN 12735 verlegen; Flareverbindungen (Bördelungen) mit Drehmomentschlüssel nach Herstellervorgabe anziehen (je nach Rohrdimension ca. 14–34 Nm). Sauggasleitung vor Wanddurchführung dämmen und dampfdicht abschließen.

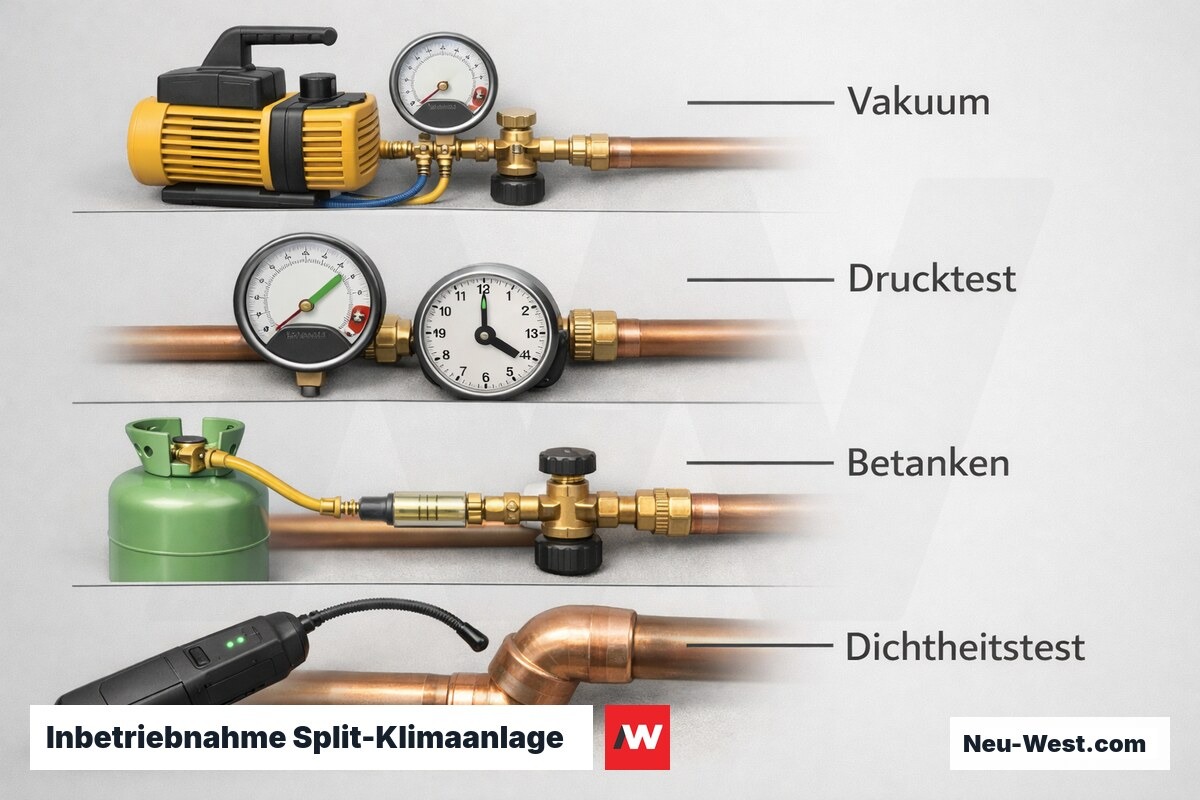

Vakuumieren des Kältekreises
Evakuierung mit Vakuumpumpe auf ≤ 500 µbar; Druckhaltezeit mindestens 15 Minuten stabil — erst dann ist Restfeuchte sicher ausgeschlossen. Ergebnis protokollieren.
Kältemittelfreigabe und Dichtheitstest
Kältemittel-Vorfüllung ab Werk; Nachfüllmenge bei langen Leitungen nach Herstellertabelle berechnen und einfüllen. Leckageprüfung mit elektronischem Lecktester.
Inbetriebnahme und F-Gas-Übergabe
Funktionsprüfung aller Betriebsmodi; Erstellung des gesetzlich vorgeschriebenen F-Gas-Betreiberprotokolls; Einweisung in Bedienung und Filterwartungsintervalle.
Genehmigung in Berlin: Wann das Außengerät zum Behördenthema wird
In Berlin ist die Montage eines Split-Außengeräts gemäß § 61 BauO Bln (verfahrensfreie Vorhaben) grundsätzlich genehmigungsfrei, sofern es an der rückwärtigen Fassade montiert wird, nicht über die Dachkante hinausragt und keine öffentlich-rechtlichen Belange berührt. An denkmalgeschützten Gebäuden oder in Milieuschutz- und Erhaltungsgebieten nach § 172 BauGB ist eine Genehmigung beim zuständigen Bezirksamt erforderlich — das Außengerät gilt als sichtbare Veränderung des Erscheinungsbildes.
Zusätzlich greifen die Schallschutzanforderungen der TA Lärm: Im Wohngebiet gelten Nacht-Richtwerte von 35–40 dB(A) am nächsten schutzbedürftigen Immissionsort (je nach Gebietstyp reines vs. allgemeines Wohngebiet). Ein Außengerät mit 65 dB(A) Schallleistungspegel kann in dichten Berliner Blockrandstrukturen mit geringen Grundstücksabständen diesen Wert überschreiten — eine schalltechnische Abschätzung nach VDI 2714 ist in solchen Situationen dringend empfohlen.
Denkmalschutz: Keine Montage ohne Erlaubnis
An denkmalgeschützten Gebäuden und in Berliner Erhaltungsgebieten ist eine Genehmigung nach dem Denkmalschutzgesetz Berlin Pflicht. Eine nachträgliche Genehmigung ist häufig nicht möglich — Abbau und Wiederherstellung auf Eigentümerkosten sind die typische Konsequenz.
Außengerät Nordseite: bis 12 % besserer EER
Auf der Nordseite oder im dauerhaften Schatten aufgestellte Außengeräte arbeiten im Sommerbetrieb mit niedrigerer Verflüssigungstemperatur — das verbessert den EER im Auslegungspunkt um typisch 5–12 % und entlastet den Kompressor. Sofern die Rohrleitungslänge es erlaubt, sollte die Nordseite bevorzugt werden.
F-Gas-Dichtheitsprüfung ab bestimmter Füllmenge
Anlagen mit ≥ 5 Tonnen CO₂-Äquivalent Kältemittelfüllmenge (bei R-32: ≥ 7,4 kg Füllgewicht) unterliegen der jährlichen Dichtheitsprüfung nach F-Gas-VO. Typische Wohngeräte liegen darunter — bei mehreren Geräten oder Multi-Split-Anlagen lohnt eine genaue Berechnung des Gesamtäquivalents.

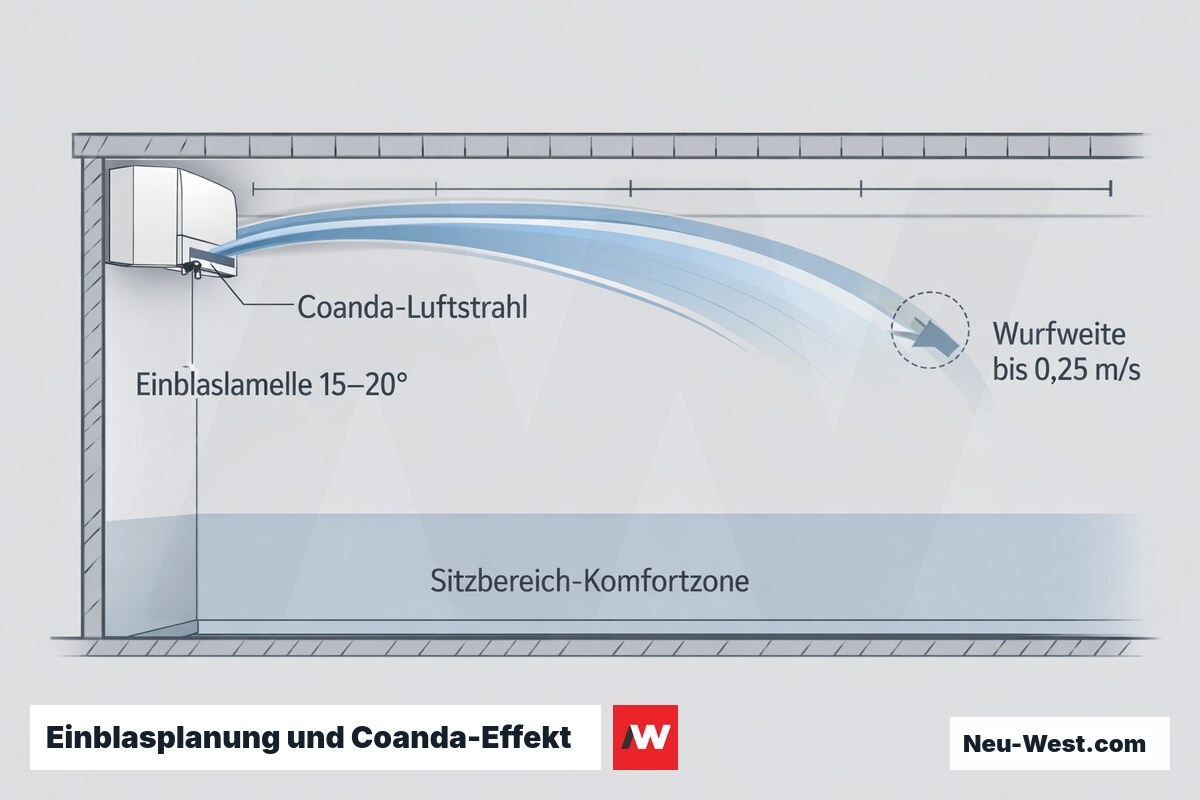

Zugluft vermeiden: Coanda-Effekt und Einblasplanung für behagliche Luftverteilung
Kaltluft ist schwerer als Raumluft und fällt ohne gezielte Einblasplanung senkrecht ab — das klassische Zugluft-Problem. Hochwertige Wandgeräte nutzen den Coanda-Effekt: Der Luftstrahl wird an der Decke entlanggeführt und 'haftet' dort aufgrund des Unterdrucks zwischen Strahl und Deckenoberfläche; so überstreicht die Luft die gesamte Raumbreite, bevor sie auf Aufenthaltszonenhöhe absinkt.
Entscheidend für die Einblasplanung ist der Wurfweitenparameter: Er gibt an, bei welcher Entfernung der Luftstrahl auf 0,25 m/s abgebremst ist — die Behaglichkeitsgrenzgeschwindigkeit nach EN ISO 7730. Bei Raumtiefen über 6 m sollte das Innengerät zentral positioniert oder die Einblaslamelle um 15–20° geneigt montiert werden, um eine gleichmäßige Temperaturverteilung und Zugluftfreiheit sicherzustellen.
Was kostet Klimaanlage einbauen (Split)?
Richtwerte für Berlin inkl. Gerätelieferung, Montage, Kernbohrung und F-Gas-Protokoll (Preisstand 2025). Abhängig von Leitungslänge, Einbausituation, Geräteklasse und Wandaufbau.
| Leistung | Preis-Spanne (Richtwert) |
|---|---|
| Mono-Split 2,5 kW (ca. 25 m²) | 1.800–2.800 EUR gesamt |
| Mono-Split 5,0 kW (ca. 50 m²) | 2.400–3.600 EUR gesamt |
| Multi-Split 2+1 (2 Innengeräte, 1 Außengerät) | 3.500–5.500 EUR gesamt |
| Multi-Split 3+1 (3 Innengeräte, 1 Außengerät) | 4.800–7.500 EUR gesamt |
| Kanalgerät-System (Ducted, 1 Zone) | 4.500–8.000 EUR gesamt |
| Kondensatpumpe (Zubehör) | 150–300 EUR |
| Kernbohrung je Durchführung (≤ Ø 100 mm) | 200–350 EUR |
| F-Gas-Protokoll und Inbetriebnahmedokumentation | im Montagepreis enthalten |
Richtwerte für Berlin/Brandenburg, projektabhängig — kostenloses Festpreis-Angebot anfragen.
Installationsfehler und ihre Langzeitfolgen: Vakuum, Ölrücklauf und Flareverbindungen
Der folgenreichste Installationsfehler ist unzureichendes Vakuumieren des Kältekreises. Verbleibt Feuchtigkeit im System, reagiert sie mit Kältemittel und Kompressoröl zu Säure — diese greift Ventile und Lager des Verdichters an; typischer Kompressorausfall nach 3–5 Jahren. Ebenso kritisch: der Ölrücklauf. Zu lange horizontale Rohrabschnitte ohne ausreichende Steigung (Mindestgefälle 0,5 % Richtung Kompressor) sammeln Öl; der Verdichter läuft ölarm und verschleißt vorzeitig.

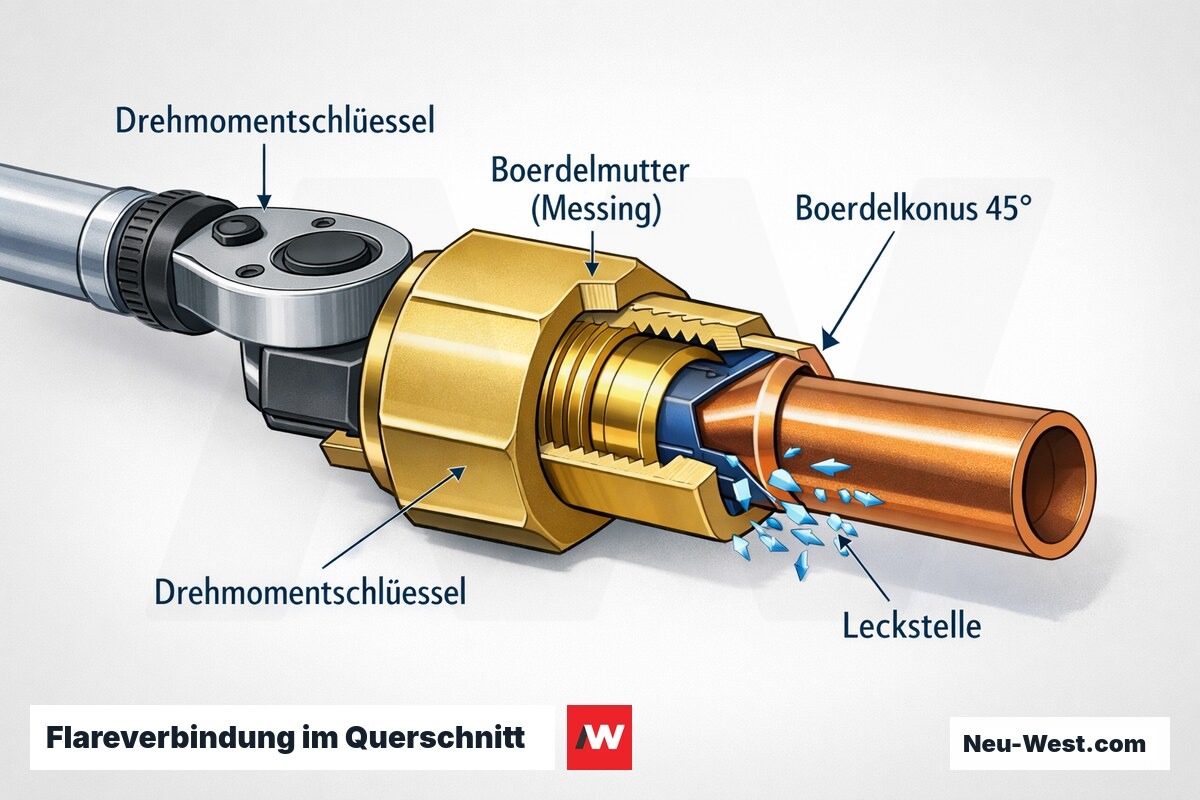

Flareverbindungen (Bördelungen) müssen nach Herstellervorgabe mit definiertem Anzugsmoment (je nach Rohrdimension ca. 14–34 Nm) angezogen werden. Eine fehlerhafte Bördelung leckt nicht sofort, sondern verliert Kältemittel über Monate schleichend — bis die Anlage bei vollständiger Entleerung versagt. Gleichzeitig entsteht eine F-Gas-meldepflichtige Emission, die den Betreiber in die Haftung bringt.
