Personenaufzug einbauen lassen – Fachbetrieb Berlin
Ein Personenaufzug im Bestand stellt andere Anforderungen als ein Neubau-Aufzug: Schachtgrubentiefe, Überfahrt und Tragfähigkeit der Deckenkonstruktion müssen mit der vorhandenen Gebäudestruktur kompatibel sein – und das erfordert früh im Planungsprozess eine präzise Abstimmung von Aufzugstyp, Antrieb und Schachtabmessung.
Die Wahl zwischen Treibscheibenaufzug (MRL), Hydraulikaufzug und Spindelaufzug entscheidet über Schachttiefe, Energieeffizienz und Wartungsintervalle – und damit über die Gesamtkosten über den Lebenszyklus. Die wichtigsten technischen Entscheidungsgrundlagen sind hier kompakt aufbereitet.
Was umfasst Personenaufzug einbauen lassen?
- Schachtaufmaß, Tragwerksanalyse & Typenauswahl (Antrieb, Nutzlast, Kabinengröße)
- Baugenehmigung & Anzeige bei der Zugelassenen Überwachungsstelle (ZÜS)
- Schachtbau oder Schachtanpassung (Gruben-, Wand- und Deckenarbeiten)
- Aufzugsmontage inkl. Führungsschienen, Antrieb, Steuerung & Sicherheitseinrichtungen
- Elektroanschluss, Kabinenbeleuchtung & Notbeleuchtung nach EN 81-20
- Abnahmeprüfung durch ZÜS & Übergabe mit vollständiger Betriebsdokumentation
Bestandseinbauten erfordern häufig eine Verstärkung der Grubenbodenplatte sowie eine brandschutztechnische Bewertung aller Schachtdurchbrüche – beides wird vor Montageplanung geprüft und im Leistungsumfang berücksichtigt.

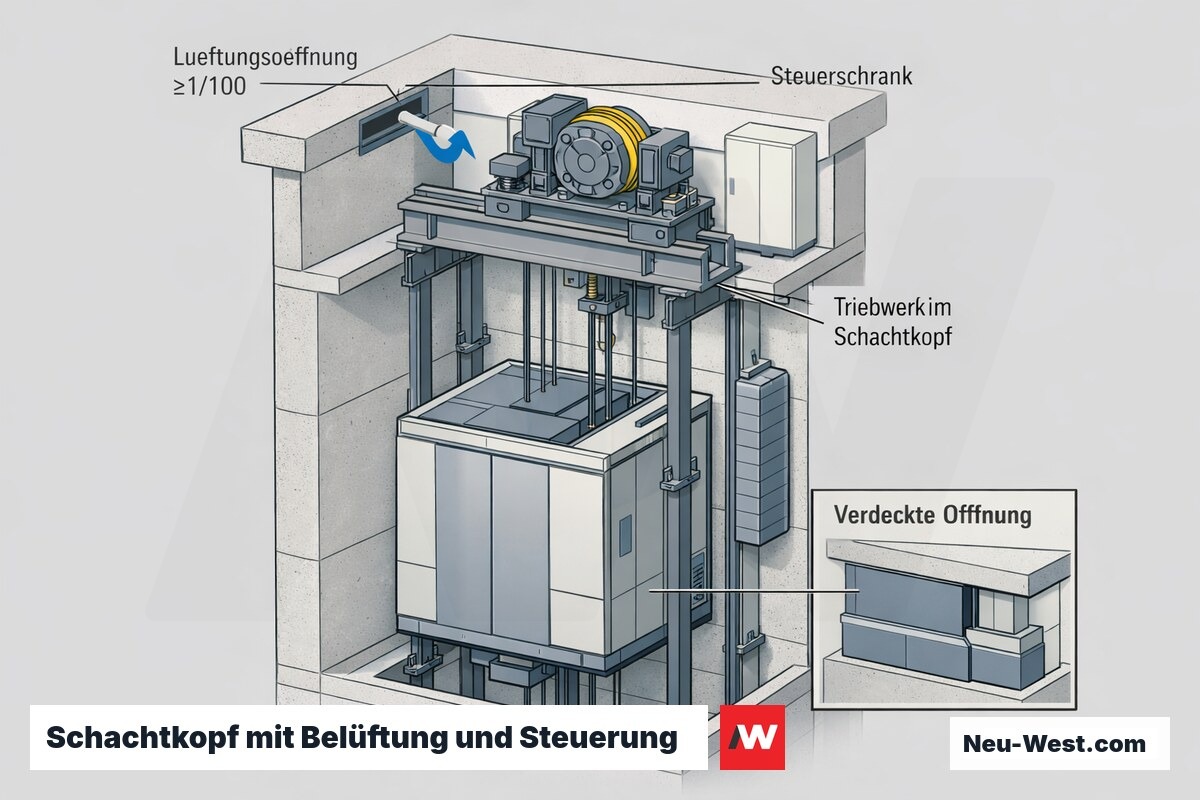

MRL-Aufzug: Schachtkopf, Steuerung und Belüftung richtig planen
Beim maschinenraumlosen Aufzug (MRL) sitzen Antrieb und Steuerung im Schachtkopf oder in einer wandintegrierten Steuerungsnische neben der obersten Haltestelle — kein separater Maschinenraum über dem Schacht. Daraus folgt eine erhöhte Anforderung an die Schachtkopfhöhe: Je nach Nenngeschwindigkeit und Herstellerkonzept sind 3 400–3 600 mm Lichtmaß über der Oberkante der obersten Türschwelle einzuplanen; bei v = 1,0 m/s können bis zu 3 800 mm erforderlich werden.
Die Schachtbelüftung ist nach EN 81-20 sicherzustellen; als Richtwert gilt eine freie Lüftungsöffnung von mindestens 1/100 der Schachtquerschnittsfläche, nicht unter 100 cm². Wird diese Öffnung nachträglich durch Verkleidungen, Installationskanäle oder brandschutztechnische Maßnahmen verdeckt, drohen Abnahmeversagen durch die ZÜS und kostspielige Nachbesserungen.

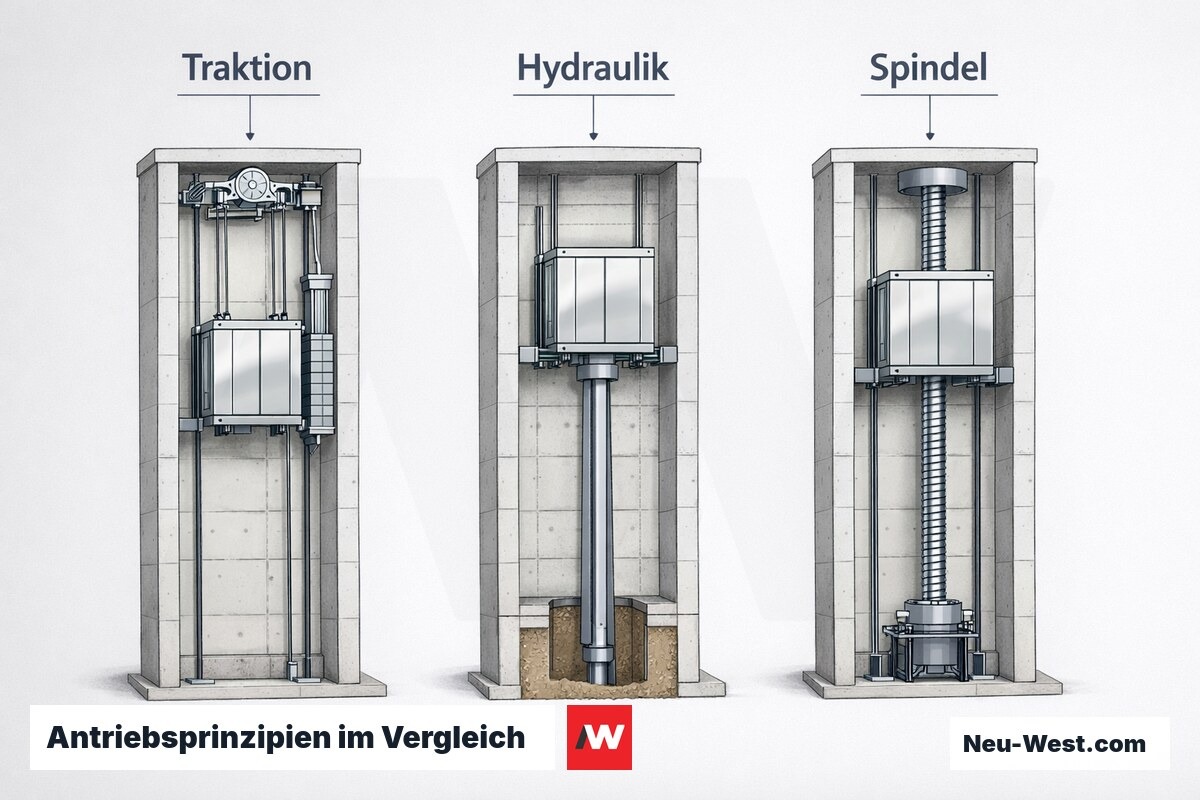

Aufzugstypen: Antriebsprinzip und Einsatzbereich
Treibscheiben-MRL (elektrisch)
Dominierender Typ im Wohn- und Gewerbebau. Kein Maschinenraum, Gegengewicht reduziert den Energiebedarf erheblich, Förderhöhen bis über 60 m. IE3-Motoren mit Frequenzumrichter sind seit 2022 Standard; Haltepunktgenauigkeit bis ±2 mm erreichbar.
Hydraulikaufzug
Kolben-Zylinder-Antrieb, ideal bis ca. 18 m Förderhöhe und 4–5 Haltestellen. Kein Schachtkopfbedarf über dem letzten Stockwerk; Aggregatraum neben oder unter dem Schacht erforderlich. WHG-Anforderungen an Ölauffangwanne und Dichtheitsprüfung sind zwingend zu beachten.
Kleinstaufzug / Homelift
Nennlast 100–250 kg, oft ohne oder mit minimaler Schachtgrube, bis 4 Haltestellen. Fällt je nach Bauart unter Aufzugsrichtlinie 2014/33/EU oder Maschinenrichtlinie 2006/42/EG. DIN-18040-1-Konformität (barrierefreier Zugang) ist bei diesen Systemen in der Regel nicht erreichbar.
Panorama- und Außenaufzug
Freitragende Stahl- oder Glas-Stahl-Konstruktion ohne umschließenden Betonschacht. Statisch anspruchsvoll wegen fehlender Schachtsteifigkeit; Wind- und Schneelasten sind gesondert nachzuweisen. Abstimmung mit ZÜS bereits in der Entwurfsphase erforderlich.
Körperschall und Trennfuge: der häufigste und teuerste Planungsfehler
Der Aufzugsschacht muss vom umgebenden Gebäudetragwerk vollständig entkoppelt werden: eine durchgehende Trennfuge von 20–30 mm, fugenlos von der Schachtgrubensohlplatte bis zur Schachtkopfdecke, frei von Mörtelbrücken und ohne starre Leitungsdurchdringungen. Jede Überbrückung — auch durch Rohre oder Kabel ohne elastische Manschette — wirkt als direkte Schallbrücke in das Gebäude.
VDI 2566 Blatt 1 definiert Beurteilungskurven für Körperschall aus haustechnischen Anlagen; für Aufzüge gilt in Wohn-Schlafräumen in der Regel Kurve Kr 25. Das konstruktive Mittel sind elastomere Lagerplatten (z. B. Sylomer®, Sylodyn®) unter der Schachtbodenplatte und an allen Wandanschlüssen. Nachträgliche Entkopplung nach Fertigstellung kostet erfahrungsgemäß 15 000–40 000 EUR und erfordert partielle Schacht-Demontage.
Investitionskosten-Schätzung Personenaufzug
Richtwert für MRL-Traktionsaufzug 630 kg, Standardkabine, Stahlschacht (Neubau Berlin) — Ansatz pro Haltestelle inkl. anteiliger Schachtkonstruktion und Montage. Hydraulikantrieb: Aufschlag ca. +10 %; Nennlast 1.000 kg: +20 %; Komfort-/Panoramaausstattung: +15–30 %; Bestandseinbau mit Schachtnachrüstung: +25–50 %. Baugenehmigung und ZÜS-Abnahme (ca. 2.500–4.500 EUR) gesondert.
Unverbindlicher Richtwert – der genaue Preis hängt von Untergrund, Aufwand und Ausführung ab.
MRL vs. Hydraulik vs. Kleinlift: Entscheidungsmatrix
| Kriterium | MRL Treibscheibe | Hydraulikaufzug | Kleinlift / Homelift |
|---|---|---|---|
| Max. Förderhöhe | 60 m und mehr | bis ca. 18 m | bis ca. 10 m |
| Nenngeschwindigkeit | 0,63–2,5 m/s | 0,15–0,63 m/s | 0,15–0,3 m/s |
| Schachtkopf-Lichtmaß | 3 400–3 800 mm | bis 2 500 mm | bis 2 000 mm |
| Schachtgrube | 1 000–1 400 mm | 1 000–1 200 mm | 0–600 mm |
| Maschinenraum nötig | nein | ja (Aggregatraum) | nein |
| DIN 18040-1 erfüllbar | ja | ja | i. d. R. nein |
| WHG-Pflichten | keine | ja (Öl, Wannen) | keine |
| Jahresbetriebskosten | mittel | höher (Ölservice) | niedrig |
Feuerwehraufzug nach EN 81-72: Pflicht, Zusatztechnik und Mehrkosten
Die Berliner Bauordnung (BauO Bln § 35) schreibt Feuerwehraufzüge für Gebäude vor, bei denen der Fußboden des höchsten Aufenthaltsraums mehr als 22 m über der Geländeoberfläche liegt. Der Aufzug muss EN 81-72 entsprechen: gesicherter Vorhaltebetrieb für die Feuerwehr, Stromversorgung aus dem Sicherheitsstromkreis, Feuerwehrhauptschalter im Erdgeschoss und abschließbares Bedienfeld in der Kabine (Typ-B-Schlüssel nach DIN 14620).

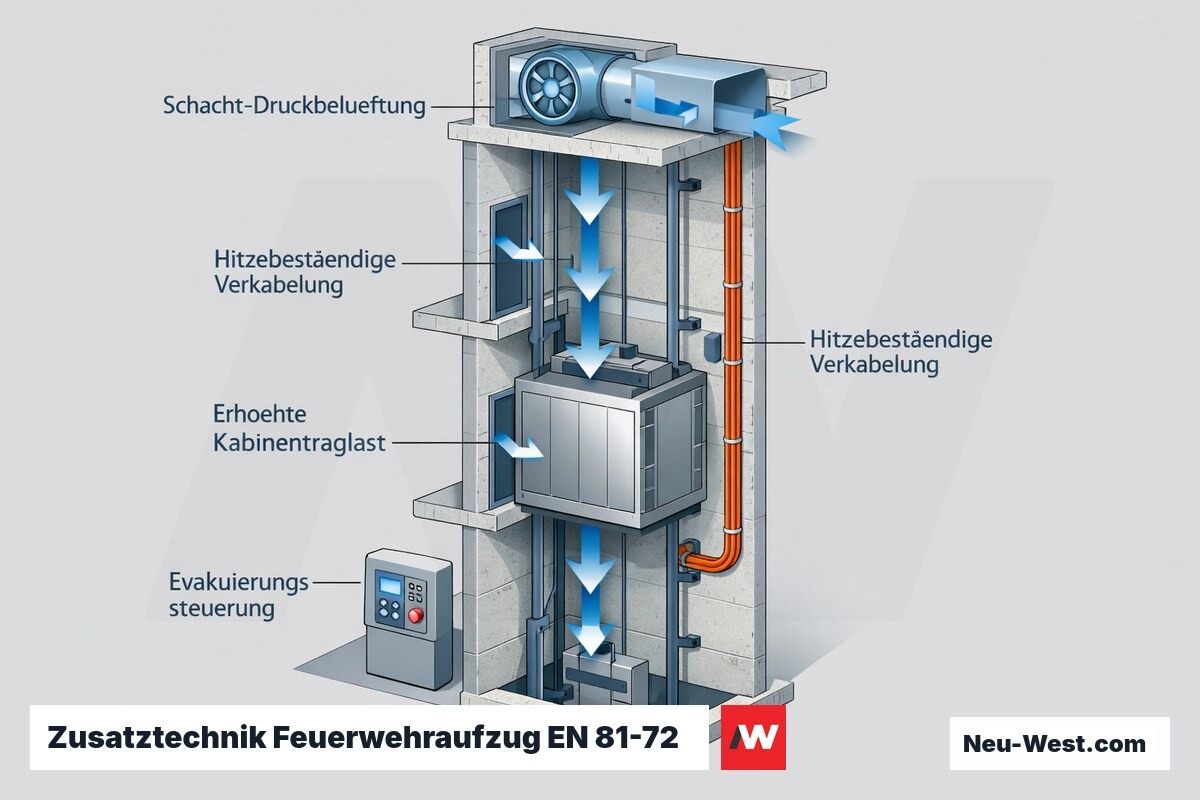

Die Zusatztechnik umfasst typischerweise eine Schacht-Druckbelüftungsanlage (Überdruck gegen Raucheintritte, Zielwert ≥ 50 Pa nach EN 12101-6), hitzebeständige Verkabelung, Evakuierungssteuerung und erhöhte Kabinentraglast (mind. 630 kg nach EN 81-72). Mehrkosten gegenüber einem Standardaufzug: 18 000–35 000 EUR; die Druckbelüftungsanlage allein schlägt mit 8 000–15 000 EUR zu Buche.
Was kostet ein Personenaufzug einbauen?
Richtwerte für den Berliner Markt, inkl. Montage, ohne Schachtbau und Genehmigungen. Preise netto, Stand 2025.
| Leistung | Preis-Spanne (Richtwert) |
|---|---|
| Kleinstaufzug / Homelift (2–3 Haltestellen, bis 250 kg) | 18 000–38 000 EUR |
| Standard-Wohnaufzug MRL (3–5 Haltestellen, 320–630 kg) | 55 000–95 000 EUR |
| Hydraulikaufzug (4–5 Haltestellen, bis 1 000 kg) | 45 000–80 000 EUR |
| Gewerblicher MRL-Aufzug (6+ Haltestellen, 630–1 000 kg) | 80 000–140 000 EUR |
| Aufpreis Feuerwehraufzug EN 81-72 inkl. Druckbelüftung | 18 000–35 000 EUR |
| Schachtbau Neubau in Beton (je Haltestelle, ca.) | 8 000–18 000 EUR |
| Statik, Planung, Genehmigungsunterlagen | 4 000–12 000 EUR |
| Jahreswartungsvertrag inkl. ZÜS-Koordination | 1 200–3 500 EUR/Jahr |
Richtwerte für Berlin/Brandenburg, projektabhängig — kostenloses Festpreis-Angebot anfragen.
Aufzug-Nachrüstung im Bestand: Statik, BauO Bln und Genehmigungspflicht
Die Nachrüstung eines Personenaufzugs in ein bestehendes Berliner Gebäude erfordert eine Baugenehmigung nach BauO Bln sowie — nach erfolgter Montage — die Erstabnahme durch eine ZÜS. Für Deckendurchbrüche und Wandöffnungen im Schachtverlauf sind statische Nachweise der neu eingeleiteten Lasten beim zuständigen Bezirksamt einzureichen; ab Gebäudeklasse 4 wird ein Prüfsachverständiger für Standsicherheit eingebunden.
Brandschutztechnisch gilt kein vollständiger Bestandsschutz: Aufzugsschachttüren müssen auch in Bestandsgebäuden mindestens den Feuerwiderstand E 30 aufweisen; ältere Schachttüren sind zu ersetzen. Häufig unterschätzter Kostenposten: die Ertüchtigung der Fundamentplatte oder Schachtgrubensohlplatte, die beim nachträglichen Einbau oft nicht die erforderliche Traglast für Puffer und Grubensohllasten aufweist.
Antriebskonzept-Finder: Welcher Aufzugtyp passt?
Was beschreibt Ihre Einbausituation am besten?

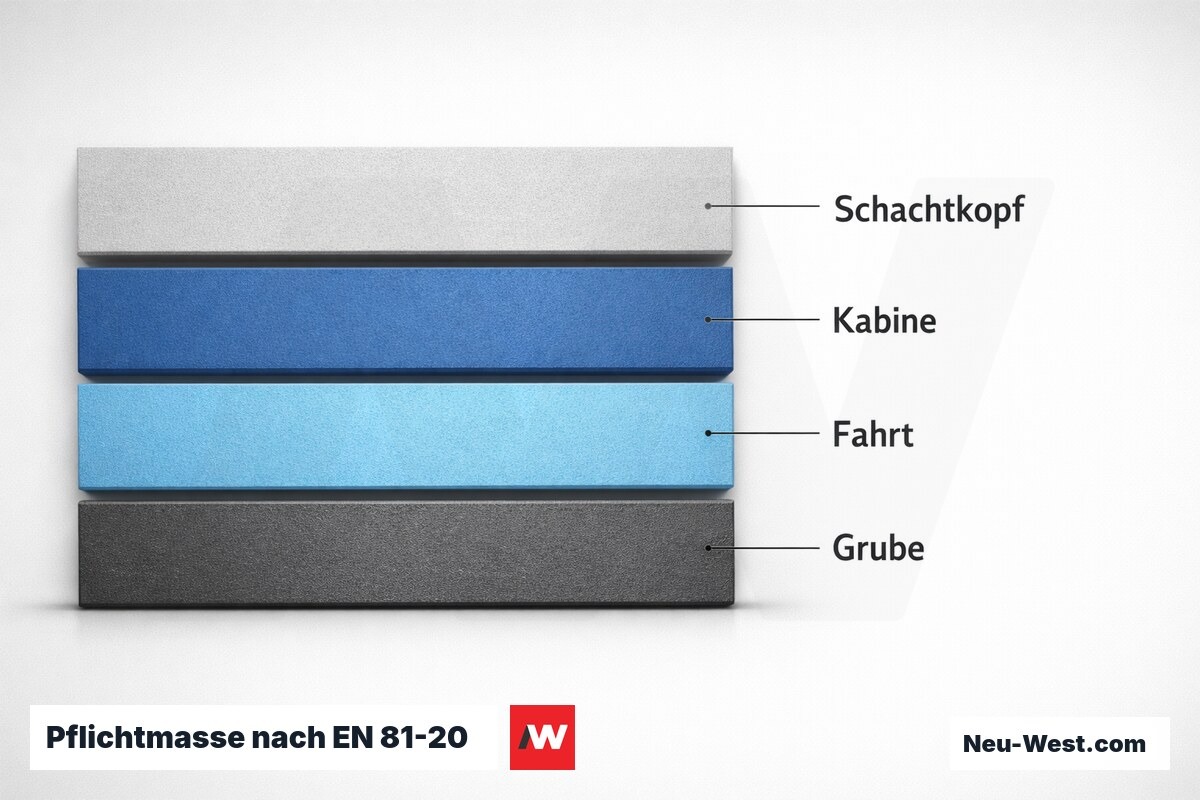

Technische Kennwerte: Personenaufzug nach EN 81-20 (Orientierungswerte Wohnbau)
| Nennlast (Stufen) | 320 kg (4 P.) / 450 kg (6 P.) / 630 kg (8 P.) |
|---|---|
| Nenngeschwindigkeit (3–5 Stopps) | 0,63 m/s |
| Nenngeschwindigkeit (ab 5 Stopps) | 1,0 m/s |
| Mindest-Kabinengrundfläche DIN 18040-1 | 1 100 mm × 1 400 mm (Rollstuhl-tauglich) |
| Mindest-Türlichtmaß (Barrierefreiheit) | 900 mm Breite × 2 100 mm Höhe |
| Schachtkopfhöhe MRL (v = 0,63 m/s) | ≥ 3 400 mm über OK oberster Türschwelle |
| Schachtkopfhöhe MRL (v = 1,0 m/s) | ≥ 3 600 mm über OK oberster Türschwelle |
| Schachtgrubentiefe MRL (Standard) | 1 000–1 200 mm |
| Haltepunktgenauigkeit EN 81-20 | ±10 mm unter Nennlast |
| Belüftungsöffnung Schacht | ≥ 1/100 Schachtquerschnitt, mind. 100 cm² |
| Kabinenluftschall (VDI 2566 Richtwert) | ≤ 55 dB(A) während der Fahrt |

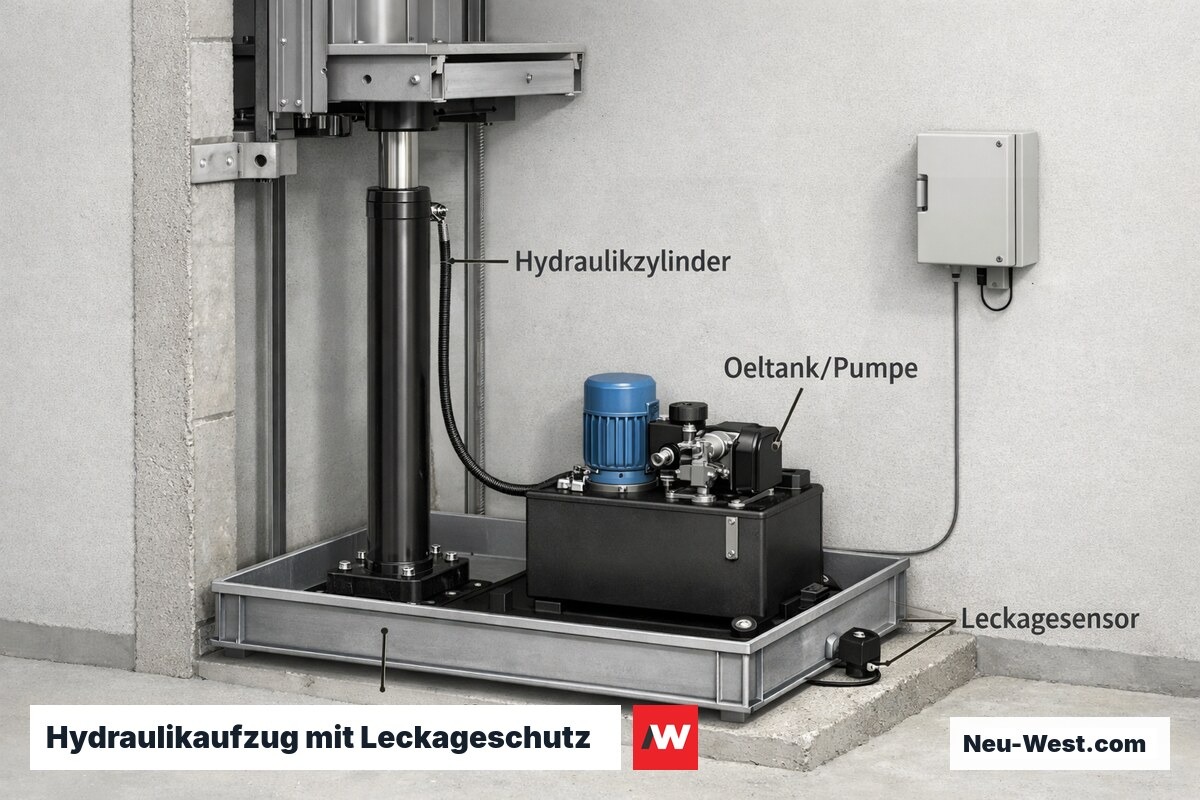

Hydraulikaufzug: Öl, Leckageschutz und WHG-Pflichten
Hydraulische Aufzüge verwenden Drucköl — klassisch Mineralöl der Klasse HLP nach DIN 51524, zunehmend biologisch schnell abbaubare Esteröle (HEES-Klasse nach ISO 15380). Nach § 62 WHG (Wasserhaushaltsgesetz) sind Anlagen mit wassergefährdenden Stoffen so zu errichten, dass keine Gewässerverunreinigung eintreten kann: dichte Auffangwanne mit ausreichendem Rückhaltevolumen, Leckageüberwachung und regelmäßige Dichtheitsprüfung des Aggregats.
In Wasserschutzgebieten Zone I und II ist der Einsatz von Mineralöl grundsätzlich unzulässig — hier sind HEES-Esteröle Pflicht. Für Anlagen ab Gefährdungsstufe 1 (Mineralöl-Hydraulik) schreibt das WHG eine Sachverständigenprüfung alle 5 Jahre durch einen nach WHG anerkannten Sachverständigen vor — eine in der Praxis häufig nicht termingerecht wahrgenommene Betreiberpflicht mit Bußgeldrisiko.
Projektablauf: Von der Planung bis zur ZÜS-Abnahme
- Bedarfsanalyse, Typenauswahl und Voranfrage Bezirksamt1–3 Wochen
- Schacht- und Statikplanung, Ausschreibung Aufzug4–8 Wochen
- Baugenehmigung Bezirksamt Berlin4–16 Wochen
- Schachtbau (Grube, Wände, Schachtkopf)3–8 Wochen
- Elektro- und Datenleitungsvorinstallation1–2 Wochen
- Aufzugsmontage, Einregulierung und Probefahrt2–4 Wochen
- Erstprüfung und Abnahme durch ZÜS1–2 Wochen
- Übergabe, Einweisung Betreiber, Prüfbuch anlegen1 Woche
Haltepunktgenauigkeit: ±10-mm-Norm und Nachregelautomatik
EN 81-20 verlangt, dass die Kabine unter Nennlast eine Haltestelle auf ±10 mm genau anfährt. Bei Hydraulikaufzügen ohne Nachregelautomatik oder bei älteren Treibscheiben-Aufzügen ohne Frequenzumrichter entsteht durch den Lastabfall beim Aussteigen eine Aufwärtsdrift, die diesen Toleranzbereich verlässt — erkennbar als störende Stufe zwischen Kabinenflur und Haltestellenniveau.
Die Lösung ist eine Nachregelautomatik (Re-Leveling): Die Steuerung detektiert Positionsabweichungen per induktivem Geber oder Absolutwertencoder und korrigiert auf ±2–5 mm. Für barrierefreie Aufzüge nach DIN 18040-1 wird eine Haltepunktgenauigkeit von ±5 mm empfohlen; fehlt die Nachregelautomatik, ist die geforderte stufenlose Überfahrt bei schwankenden Lasten dauerhaft nicht gewährleistbar.
Mörtelbrücken in der Trennfuge: teuerster Planungsfehler
Jede Überbrückung der Schacht-Trennfuge durch Mörtelreste, Leitungen ohne Manschette oder Stahleinbauteile leitet Körperschall direkt ins Gebäude. Die Ursache ist nach Fertigstellung schwer lokalisierbar; eine vollständige Sanierung erfordert im schlechtesten Fall den partiellen Rückbau des Schachts — oft teurer als der Aufzug selbst.
ZÜS-Termin frühzeitig reservieren
Berliner ZÜS-Kapazitäten (TÜV, DEKRA, GTÜ) sind eng; Wartezeiten auf Erstprüfungstermine betragen aktuell 4–8 Wochen. Wird der ZÜS-Termin erst nach Abschluss der Montage angefragt, riskiert der Betreiber, dass der Aufzug fertig, aber nicht in Betrieb genommen werden darf.

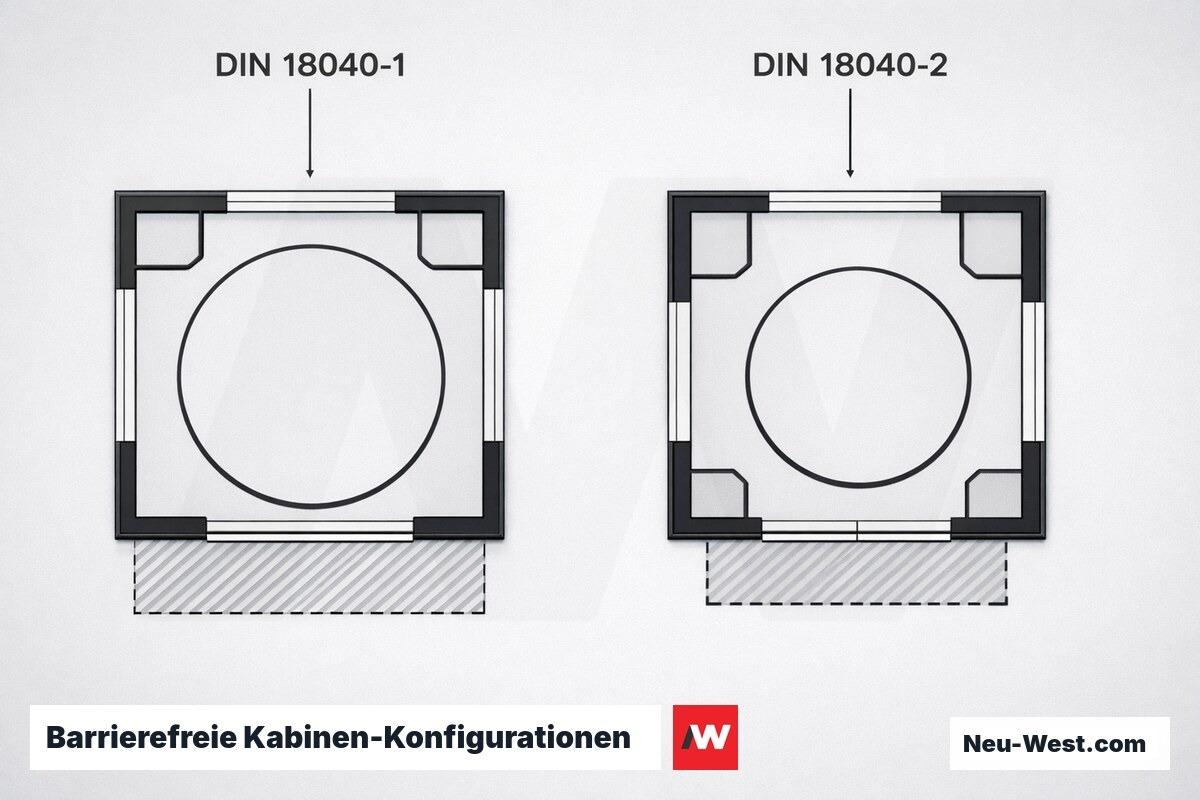

DIN 18040-1: Barrierefreiheit beginnt vor der Aufzugstür
Ein normgerecht ausgeführter Aufzug nach DIN 18040-1 allein genügt nicht: Vor der Tür ist eine Bewegungsfläche von mindestens 1 500 mm × 1 500 mm freizuhalten. Wird diese im Bestandsflur unterschritten, ist formal keine DIN-18040-1-Konformität gegeben — auch wenn die Kabine alle Maße erfüllt.
Luftschall in der Kabine: 55-dB-Richtwert und konstruktive Stellschrauben
EN 81-20 enthält keine Grenzwerte für den Schalldruckpegel im Kabineninneren. VDI 2566 Blatt 1 empfiehlt als Stand der Technik maximal 55 dB(A) bei Nennfahrt — ein Wert, der bei mangelhafter Konstruktion oder Wartungsverzug rasch überschritten wird. Hauptquellen: Führungsrollengeräusche (Verschleiß, fehlendes Schienenfett), Türantriebslärm und Antriebsgeräusche aus dem Schachtkopf.

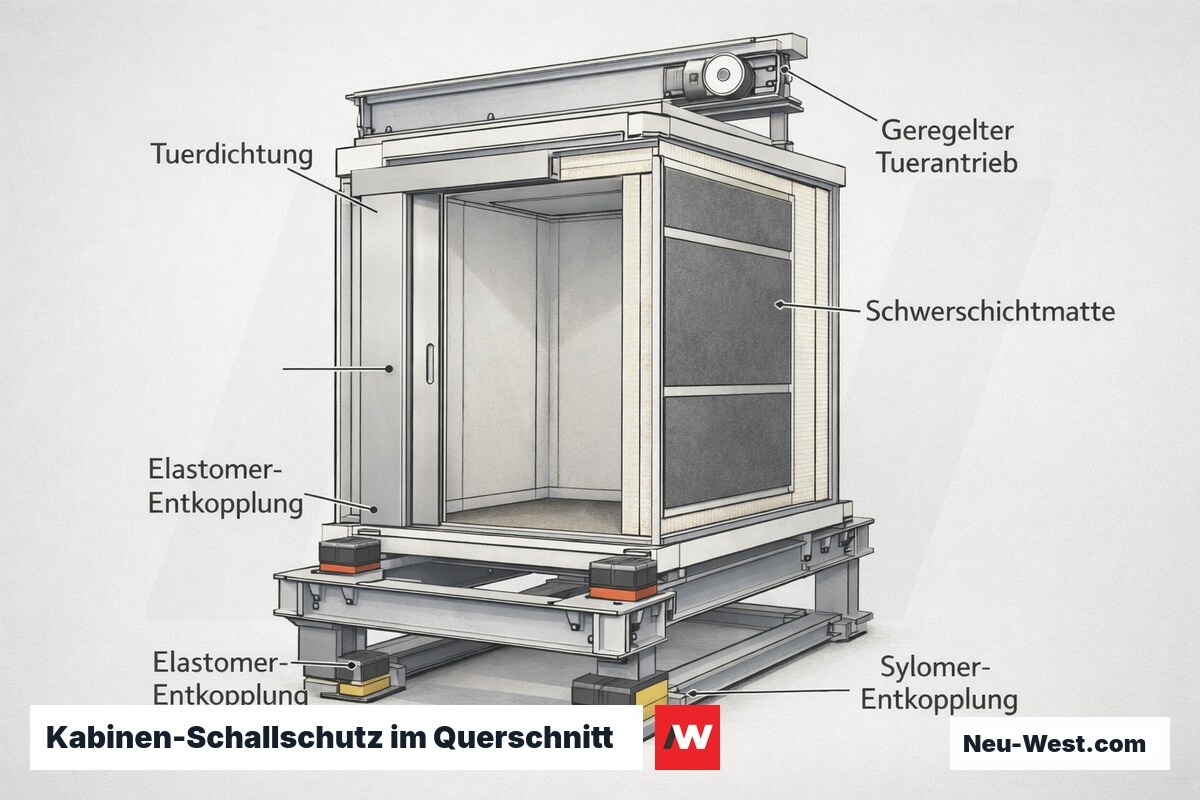

Konstruktive Stellschrauben: elastomere Entkopplung des Kabinenrahmens vom Fahrgestell (Gummi-Metall-Elemente, Sylomer-Lagerblöcke), gedämmte Kabinenpaneele mit aufgeklebten Schwerschichtmatten, weichgedichtete Türblätter und ein geregelter Türantrieb mit definierten Schließkraft-Grenzen nach EN 81-20. Fehlendes Schienenfett allein erhöht den Kabinengeräuschpegel innerhalb weniger Betriebsmonate um 5–10 dB.
Genehmigungsweg in Berlin: Von der Planung bis zur Betriebserlaubnis
Voranfrage Bezirksamt
Klärung Baugenehmigungspflicht, Abstandsflächen, ggf. Befreiungstatbestände. Bei Nachrüstung im Bestand: Bestandsaufnahme und Abgleich mit aktuellen BauO-Bln-Anforderungen, Identifikation baurechtlicher Hürden frühzeitig.
Bauantrag mit aufzugsspezifischen Unterlagen
Einreichung: Schacht-Grundrisse, Schnitte, statischer Nachweis für neue Lasteinleitungen, Brandschutzkonzept mit Angabe der Schachttür-Feuerwiderstandsklasse. Ab Gebäudeklasse 4 mit Prüfsachverständigem für Standsicherheit abstimmen.
Herstellerdokumentation vorbereiten
Vor Erstprüfung der ZÜS bereitzustellen: EU-Konformitätserklärung nach Aufzugsrichtlinie 2014/33/EU, Risikobeurteilung, Prüfbescheinigungen für sicherheitsrelevante Bauteile (Bremse, Fangvorrichtung, Geschwindigkeitsbegrenzer).
Erstprüfung durch ZÜS
Gesetzlich vorgeschriebene Prüfung vor Inbetriebnahme durch TÜV, DEKRA oder GTÜ. Prüfumfang: Vollständigkeit der Dokumentation, Funktions- und Sicherheitsprüfung (Fangversuch, Begrenzerschaltung, Pufferwirkung, Haltepunktgenauigkeit).
Prüfbuch anlegen und Betrieb aufnehmen
Nach bestandener Erstprüfung: Prüfbuch mit Abnahmeprotokoll anlegen, Wartungsvertrag abschließen, Prüffristen eintragen — jährliche Prüfung durch befähigte Person nach TRBS 1203, ZÜS-Wiederholungsprüfung alle 2 Jahre.

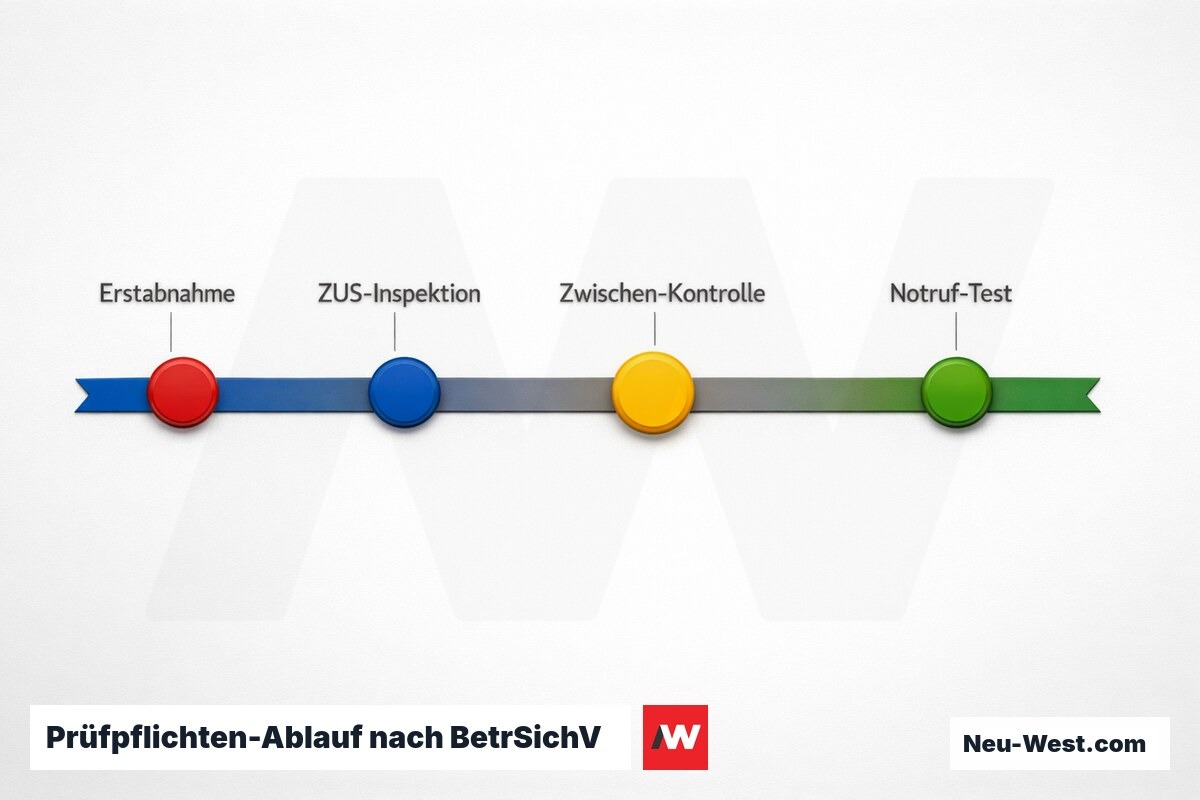

ZÜS, befähigte Person und BetrSichV: Wer prüft wann — und was bei Versäumnis
Die Betriebssicherheitsverordnung (BetrSichV) klassifiziert Personenaufzüge als überwachungsbedürftige Anlagen. Das Prüfsystem ist zweistufig: Erstprüfung vor Inbetriebnahme durch eine ZÜS, danach Wiederholungsprüfung durch ZÜS alle 2 Jahre sowie jährliche Prüfung durch eine 'befähigte Person' — eine dokumentiert qualifizierte Fachkraft nach TRBS 1203, betriebsintern oder fremdvergeben.

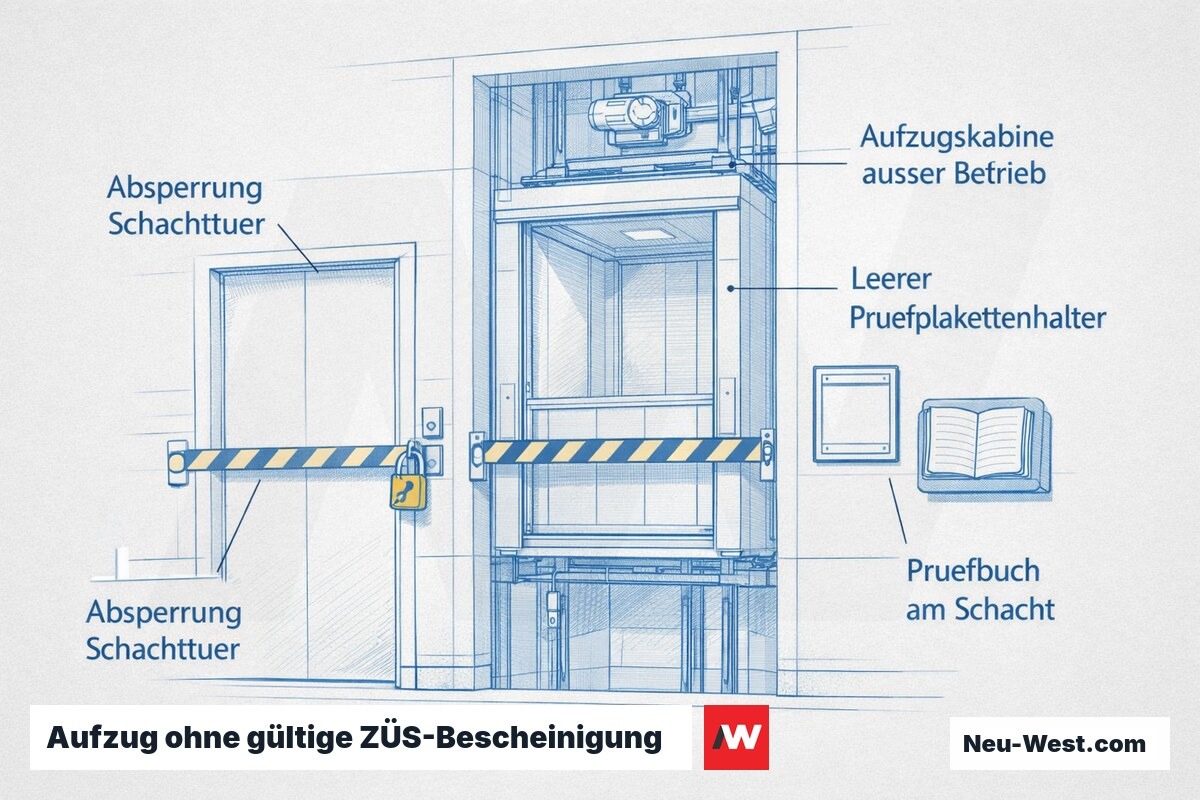

Bei versäumter ZÜS-Prüfung ist der Aufzug unverzüglich außer Betrieb zu nehmen; die Wiederzulassung setzt eine Nachholprüfung voraus. Haftungsrechtlich gilt die fehlende Prüfbescheinigung als grob fahrlässige Verletzung der Betreiberpflicht — der Versicherungsschutz kann im Schadensfall entfallen. Berliner Betreiber sollten ZÜS-Termine mindestens 6 Wochen im Voraus buchen, da Kapazitäten in Ballungsräumen saisonal eng sind.
