Kellerabdichtung in Berlin — Innen- und Außenabdichtung fachgerecht ausführen lassen

Q: Was unterscheiden die Wassereinwirkungsklassen nach DIN 18533-1 — und warum entscheiden sie über das zulässige Abdichtungssystem?

DIN 18533-1:2017 klassifiziert die Wassereinwirkung auf erdberührte Bauteile von Bodenfeuchte und nichtdrückendem Wasser bis hin zu dauerhaft drückendem Grundwasser. Die Klasse bestimmt normativ, welches Abdichtungssystem zulässig ist und welche Mindestschichtdicken gelten — ein System, das für Bodenfeuchte zugelassen ist, darf bei drückendem Wasser nicht eingesetzt werden. Wer das System nach Kosten statt nach Einwirkungsklasse wählt, verliert die Systemgarantie und riskiert bei mangelhafter Planerleistung zivilrechtlichen Regress nach VOB/B § 13.

Q: Warum ersetzt DIN 18533 seit 2017 die frühere DIN 18195 — was hat sich für die Planungs- und Ausführungspraxis geändert?

DIN 18195 war ein umfassendes Normpaket, das Abdichtungen aller Art in bis zu zehn Teilen regelte. DIN 18533 löst gezielt die Teile für erdberührte Bauteile ab und gliedert sich in drei Teile: Teil 1 regelt Anforderungen und Planung, Teil 2 die bahnenförmigen und Teil 3 die flüssig zu verarbeitenden Abdichtungsstoffe (darunter Bitumenbahnen, Kunststoff-/Kautschukbahnen, KMB und mineralische Dichtungsschlämmen). Praxisrelevante Neuerung: Die neue Norm verankert eine explizite Systemverantwortung — Planer und Ausführende müssen Abdichtung, Schutzschicht und Entwässerung als aufeinander abgestimmtes Gesamtsystem dokumentieren, nicht als Summe von Einzelprodukten.

Q: Wann ist eine Außenabdichtung bautechnisch zwingend — und wann kann eine Innenabdichtung technisch sinnvoll sein?

Eine Außenabdichtung ist immer dann normativ gefordert, wenn drückendes oder aufstauendes Wasser auf das erdberührte Bauteil einwirkt — die Abdichtungsebene muss sich auf der wasserabgewandten Seite befinden. Eine Innenabdichtung kann dort sinnvoll sein, wo kapillar aufsteigende Feuchte ohne hydrostatischen Druck vorliegt und ein Außenaufschluss konstruktiv unmöglich ist (z. B. direkt angrenzende Bebauung). Entscheidend: Eine Innenabdichtung schützt den Nutzraum, nicht die Substanz — Feuchtigkeit verbleibt in der Wandkonstruktion und kann dort langfristig zu Frost-Tau-Schäden oder Armierungskorrosion führen.

Q: Welche Mindestschichtdicken gelten für KMB (kunststoffmodifizierte Bitumendickbeschichtung) — und warum ist die Kontrolle der Nasschicht allein unzureichend?

DIN 18533-3 konkretisiert für flüssig zu verarbeitende Dickbeschichtungen die Mindest-Trockenfilmdicken: Bei Bodenfeuchte ca. 3 mm, bei nichtdrückendem Wasser ca. 4 mm, bei drückendem Wasser systemabhängig mindestens 6 mm — jeweils inklusive definierter Überlappungen an Stößen und Anschlüssen. Der entscheidende Fehler in der Praxis: KMB schrumpft beim Trocknen je nach Produkt um 30–50 % des Nassvolumens. Wer nur die Nassschicht misst und protokolliert, ohne die Trockenfilmdicke nach Aushärtung zu prüfen, unterschätzt systematisch die tatsächliche Schichtdicke.

Q: Warum versagt die Abdichtung im Bereich der Bodenplatten-Wand-Fuge besonders häufig — und wie ist der Anschluss normgerecht herzustellen?

Die Fuge zwischen Bodenplatte und aufgehender Wand ist eine konstruktive Bewegungsfuge: Unterschiedliche Bauteilsteifigkeiten und Temperaturschwankungen erzeugen dort dauerhafte Relativbewegungen, die flächige Bitumenbeschichtungen auf Zug beanspruchen. Normgerechte Lösung nach DIN 18533: Einbau eines vorkomprimierten Quell- oder Fugenbandes vor dem Betonieren, ergänzt durch eine Hohlkehle mit Radius ≥ 4 cm als Substratübergang. Wird die Hohlkehle weggelassen, entsteht eine scharfe Innenkante, die jede flächige Abdichtung konzentriert auf Zug belastet — ein konstruktiver Fehler, der die Systemgarantie erlöschen lässt.

Q: Welche technische Funktion hat die Schutzlage bei der Außenabdichtung — genügt eine einfache Noppenbahn?

Die Schutzlage erfüllt zwei voneinander unabhängige Funktionen: Sie schützt die frische Abdichtungsbahn mechanisch beim Hinterfüllen (Steinschlag, Verdichtungsgeräte-Erschütterungen, Setzungen des Erdreichs) und übernimmt eine Dränagefunktion — Sickerwasser wird kapillar von der Abdichtungsoberfläche weggeleitet, bevor hydrostatischer Druck entstehen kann. Eine einfache HDPE-Noppenbahn genügt bei Bodenfeuchte; bei drückendem Wasser oder stark bindigen Böden ist eine kombinierte Lösung aus Noppenbahn mit aufkaschiertem Filtervlies und ggf. Drainageestrich nach DIN 4095 erforderlich, um Kolmation (Verstopfung der Dränporen durch Feinteile) zu verhindern.

Q: Wie funktioniert die Mauerwerksinjektion als Horizontalsperre — und wo liegen ihre technischen Grenzen?

Bei der Injektionsabdichtung werden hydrophobierende Wirkstoffe auf Silanbasis (oder Acrylat-Gele bei stärker feuchten Substraten) in Bohrkerne eingebracht, die in definierten Abständen durch das Mauerwerk gesetzt werden. Die Stoffe diffundieren in die Kapillarporen und unterbrechen den kapillaren Aufstieg durch Hydrophobierung der Porenwände. Das Verfahren ist nach WTA-Merkblatt 4-4 geregelt. Grenzen: Bei sehr dichten Materialien (Beton, Naturstein mit geringer offener Porosität) ist die Penetrationstiefe unzureichend — der Injektionsmittelverbrauch pro Bohrkern dient hier als Qualitätsindikator. Gegen drückendes Wasser von außen ist das Verfahren nicht wirksam.

Q: Welche Abnahme- und Prüfpflichten gelten für Kellerabdichtungen — gibt es eine normative Pflicht zur Dichtigkeitsprüfung nach Fertigstellung?

VOB/C ATV DIN 18336 (Abdichtungsarbeiten) regelt Leistungsumfang und Prüfpflichten: Vor der Abdichtung ist der Untergrund abzunehmen und zu dokumentieren (Feuchtemessung, Rissprotokoll, Haftzugfestigkeit). Während der Ausführung sind Schichtdicken zu messen und zu protokollieren — nicht erst zur Abnahme. Eine abschließende Dichtigkeitsprüfung durch Wasserbeaufschlagung ist nach VOB nicht standardmäßig vorgeschrieben, kann vertraglich vereinbart werden und ist bei Druckwassersituationen fachlich dringend empfehlenswert. Die VOB/B-Gewährleistungsfrist beträgt vier Jahre; Mängel an verdeckten Abdichtungsschichten sind nach Wiederverfüllung schwer nachzuweisen — das Protokoll der Ausführungskontrollen ist deshalb die wichtigste Beweissicherung für beide Seiten.

Ob drückendes Grundwasser, kapillar aufsteigende Feuchte oder schadhafte Altabdichtung: Die Wahl des richtigen Systems hängt von der Wassereinwirkungsklasse nach DIN 18533 ab — nicht von Zugänglichkeit oder Kosten allein. Eine Innenabdichtung bekämpft nur Symptome, wenn hydrostatischer Druck von außen auf das erdberührte Bauteil wirkt.

Berliner Bestandsbauten vor 1960 besitzen häufig Natursteinmauerwerk ohne originäre Horizontalsperre — was eine kombinierte Lösung aus Vertikal- und Horizontalabdichtung erfordert. Die Bestandsaufnahme vor Ausführungsbeginn ist deshalb keine Formalität, sondern Voraussetzung für ein dauerhaft dichtes System.

Kontakt Kostenlose Erstberatung

Leistungsumfang

Was umfasst Kellerabdichtung?

Feuchte- und Druckwasserdiagnose inkl. Einwirkungsklassen-Ermittlung nach DIN 18533-1
Freilegen der erdberührten Außenfläche / Erdaushub bis Fundamentunterkante (Außenabdichtung)
Untergrundvorbereitung: Rissschließung, Reprofilierung, Haftzugprüfung (Zielwert ≥ 1,5 N/mm²)
Applikation des systemkonformen Abdichtungsaufbaus (KMB, Bitumenbahnen oder mineralische Dichtungsschlämme je nach Klasse)
Schutzlage und Dränageschicht (Noppenbahn HDPE + Filtervlies) nach DIN 4095
Schichtdicken-Protokollierung während der Ausführung und Abnahme nach VOB/C ATV DIN 18336

Für Innenabdichtungen bei nachgewiesener Bodenfeuchte ohne hydrostatischen Druck kommen mineralische Dichtungsschlämmen (MDS) oder Injektionsverfahren als Horizontalsperre in Betracht. Bei Druckwasser ist eine Außenabdichtung normativ zwingend — nur sie beseitigt die Feuchteeinwirkung an der Außenfläche des Bauteils, statt sie in die Wandkonstruktion zu verlagern.

4Wassereinwirkungsklassen nach DIN 18533 (W1-E bis W4-E)

≥4 mmKMB-Mindest-Trockenfilmdicke W2-E/W3-E nach DIN 18533-3

w_k ≤0,2 mmRissbreitenlimit WU-Beton Nutzungsklasse A (DAfStb-WU-Richtlinie)

5 JahreVOB/B-Gewährleistungsfrist für Abdichtungsarbeiten

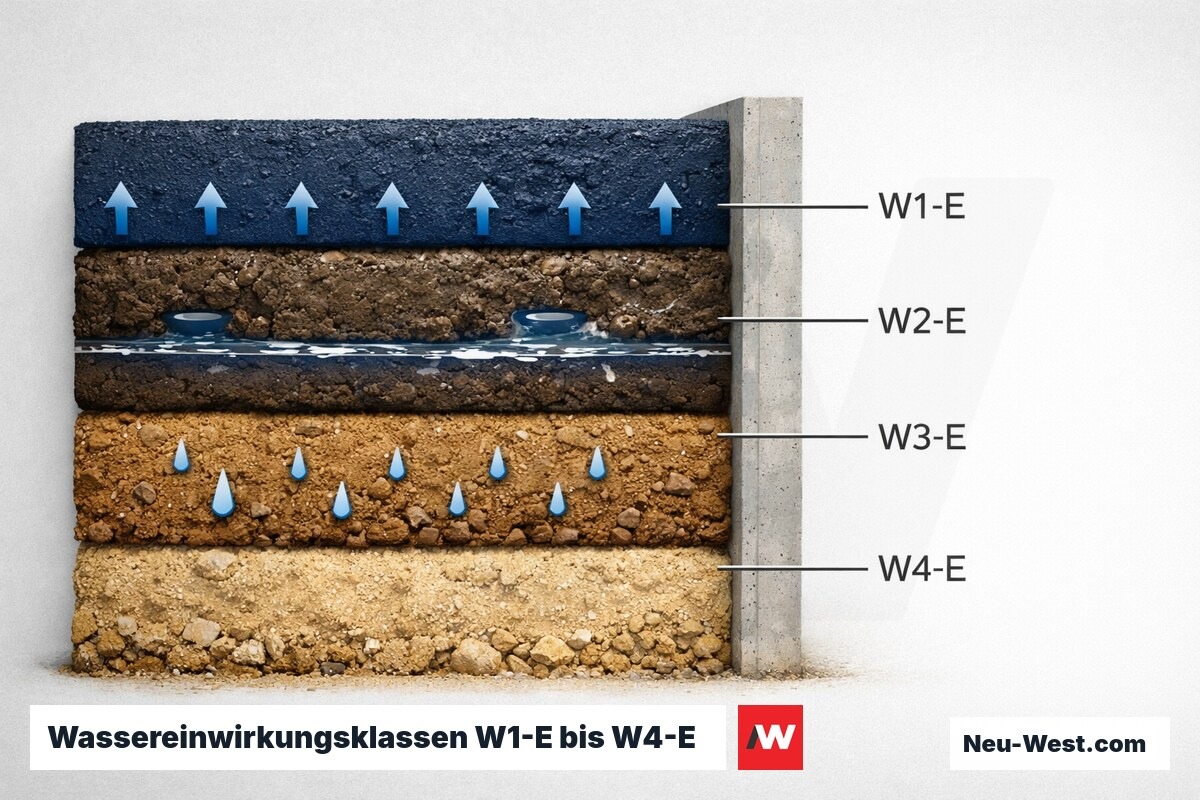

Wassereinwirkungsklassen W1-E bis W4-E nach DIN 18533 – Erklär-Grafik (NEUWEST Berlin)

DIN 18533 (2017): Was die neue Abdichtungsnorm wirklich verändert hat

DIN 18533 löste 2017 die frühere DIN 18195 für erdberührte Bauteile ab und führte vier Wassereinwirkungsklassen W1-E bis W4-E ein. Die neue Klasse W4-E — zeitweise aufstauendes Sickerwasser aus Starkregen und Schneeschmelze — ist für Berliner Souterraingebäude zunehmend planungsrelevant.

Die Norm verpflichtet zur schriftlichen Festlegung der Klasse vor Planungsbeginn auf Basis eines Bodengutachtens oder geprüfter Grundwasserstandsdaten. Pauschale Klassifizierungen ohne hydrogeologischen Nachweis gelten als Planungsmangel und gefährden Gewährleistungsansprüche.

DIN 18533 ist dreiteilig: Teil 2 regelt bahnenförmige Produkte (Bitumenschweißbahnen, KSK), Teil 3 flüssig aufzubringende Systeme wie KMB und Reaktionsharze. Die Aufteilung erzwingt produktgruppenspezifische Prüf- und Verarbeitungsstandards.

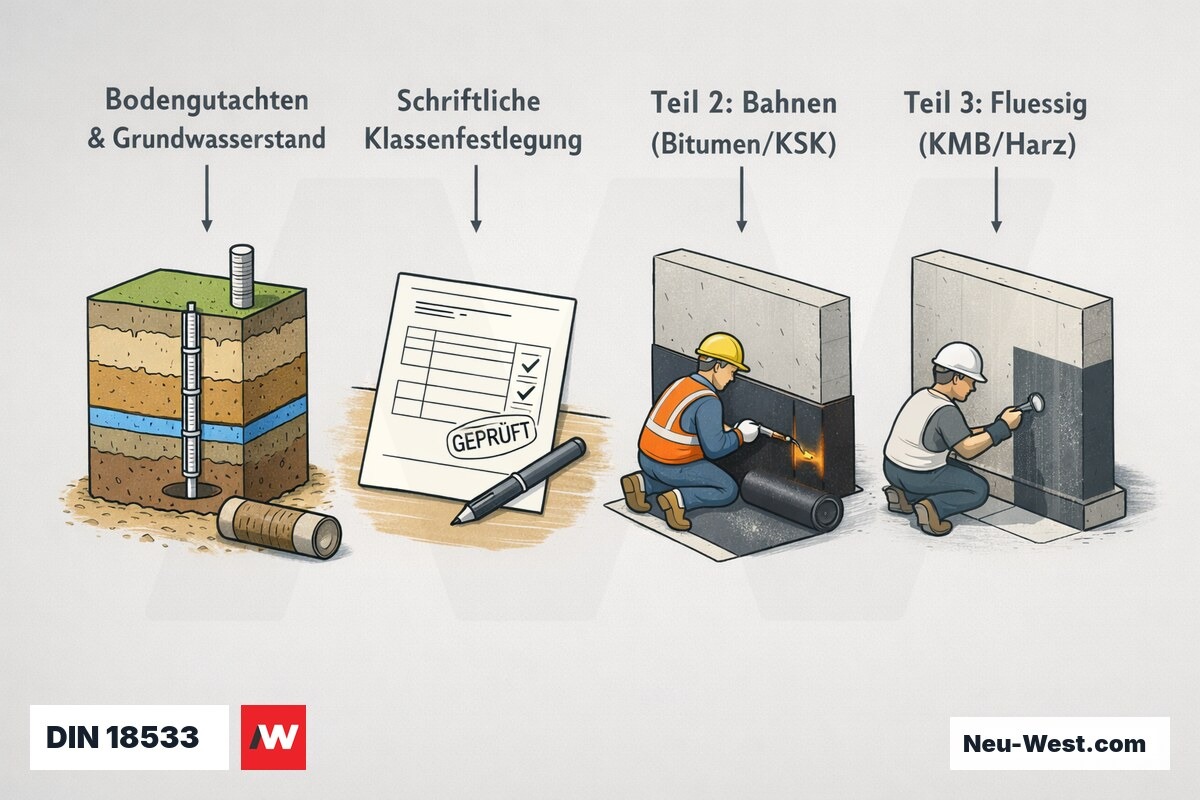

Prozessgrafik der DIN 18533: Bodengutachten mit Grundwasserstand, schriftliche Klassenfestlegung sowie Teil 2 Bahnenabdichtung und Teil 3 flüssige Systeme.

Im Überblick

Abdichtungssysteme: Verfahren und Einsatzbereiche

KMB-Dickbeschichtung (außen, W1-E bis W3-E)

Polymer-modifizierte Bitumendickbeschichtung, 2-lagig nach DIN 18533-3. Flexibel, rissüberbrückend bis ca. 1,5 mm (statisch). Standardverfahren bei Sanierungen mit Freilegung.

Bitumenschweißbahn / KSK-Bahn (außen, W3-E)

Mehrlagige bahnenförmige Systeme nach DIN 18533-2. Höchste Robustheit bei dauerhaft drückendem Grundwasser. Stoß- und Eckenausbildung sind qualitätskritisch.

WU-Beton — Weiße Wanne

Wasserundurchlässiger Beton nach DAfStb-WU-Richtlinie ohne separates Abdichtungssystem. Erfordert Betonierplan, thermischen Nachweis (Frühzwang) und qualifizierte Ausführung.

Kristalline Abdichtung

Silikat-basierte Injektions- oder Schlämmsysteme auf Zementbasis. Reagiert mit Ca(OH)2 zu CSH-Kristallen. Begrenzte Selbstheilungswirkung bis ca. 0,4 mm Rissbreite.

Innenabdichtung (negativer Verbund)

Mineralische Dichtschlämme (MDS) von der Rauminnenseite. Nur wenn Außenfreilegung baulich nicht möglich. Bei hydrostatischem Druck ab ca. 0,5 bar ist mechanische Verankerung zwingend.

Injektionsabdichtung / Horizontalsperre

Druckinjektion von Kunststoff- oder Silikagelen gegen aufsteigende Feuchte ohne Erdaushub. Eingeschränkte Eignung bei heterogenem Mauerwerk mit Hohlräumen.

WU-Beton: Rissbreitennachweis und Nutzungsklassen nach DAfStb

Die DAfStb-WU-Richtlinie unterscheidet Nutzungsklasse A (keine Feuchte an der Oberfläche, z.B. Wohnkeller) und Nutzungsklasse B (Feuchte tolerierbar, z.B. Tiefgaragen). Die Nutzungsklasse bestimmt die geforderte rechnerische Rissbreite w_k und damit maßgeblich Bewehrungsgehalt und Betondeckung.

Der Rissbreitennachweis erfolgt nach DIN EN 1992-1-1 (Eurocode 2) unter Berücksichtigung von Hydratationswärme und Zwangsspannungen. Besonders der Frühzwang durch Temperaturgradient zwischen Kernbeton und Außenschale erzeugt innerhalb der ersten 72 Stunden Zugspannungen — ohne thermischen Nachweis entstehen systematisch Trennrisse.

WU-Beton bedeutet kontrollierte Rissbreitenbegrenzung, nicht Rissfreiheit: Risse bis w_k ≈ 0,2 mm können sich unter Wasserangriff durch Calcit-Nachkristallisation selbst schließen. Dieses Selbstheilungspotenzial entfällt bei Rissen über ca. 0,3 mm dauerhaft.

Lösungs-Finder

Abdichtungssystem-Empfehlung: Welches System passt?

Welche Kombination aus Bauweise, Wassereinwirkungsklasse und Außenzugänglichkeit trifft auf Ihr Objekt zu?

Empfehlung: KMB-Außendickbeschichtung (Kunststoff-modifizierte Bitumendickbeschichtung) nach DIN 18533-1. Trockenfilm-Mindestdicke ≥ 3 mm (W2-E) bzw. ≥ 4 mm (W3-E); Nassauftrag entsprechend Feststoffgehalt des Produkts bemessen. Haftbrücke auf saugenden Untergründen zwingend. Sockelabschluss ≥ 150 mm über GOK. Kombination mit funktionstüchtiger Drainage nach DIN 4095 ermöglicht planungsrechtliche Lastfall-Reduktion W3-E → W2-E. Noppenbahn als mechanische Schutzlage beim Wiederverfüllen.

Empfehlung: Abdichtungsbahn-System aus HDPE (≥ 2,0 mm Nenndicke) oder Bentonitbahn nach DIN 18533-2. HDPE-Bahnen werden vollflächig verklebt, Nähte verschweißt und per Luftdruckprüfung auf Durchgängigkeit geprüft. Permeabilität von HDPE-Bahnen liegt typisch ≤ 10⁻¹⁴ m/s. Wanddurchdringungen mit werkseitig vorgefertigten Manschetten ausführen. Bei Bentonitmatten: Überlappung ≥ 200 mm, keine Trockenphasen im Einbauzeitraum (Quellung aktiviert sich sonst unkontrolliert). Drainage allein für W4-E unzureichend.

Empfehlung: Injektionsabdichtung nach WTA-Merkblatt 4-4 (Injektionsmittel gegen kapillare Feuchte und nicht drückendes Wasser). Bohrraster 10-12 cm, Einpresswinkel 30-45°, ab ≥ 37 cm Wanddicke beidseitig. Systemwahl abhängig von Wandsättigung und Steinart: Acrylatgel (Mauerwerk nass bis wasserführend), Silansilan-Gemisch (Ziegel trocken bis leicht feucht), Epoxidharz (Rissinjektion). Wirkungsnachweis nach 12 Monaten per Feuchtemessung empfohlen. Geeignet für W1-E/W2-E — bei drückendem Wasser ergänzende Maßnahmen zwingend.

Empfehlung: Innenabdichtung mit mineralischer Dichtschlämme (MDS), mind. 2 Lagen. Starre MDS ≥ 4 mm oder flex-MDS ≥ 3 mm Gesamtschichtdicke. Untergrund muss Haftzugfestigkeit ≥ 1,5 N/mm² aufweisen — andernfalls Wanddurchdrücker (Drempel) erforderlich. Kritisch: Innenabdichtung wirkt dem hydrostatischen Druck entgegen (Gegendruck-Abdichtung). Lunker, Hohlstellen und Mauerwerksfugen mit unzureichendem Verbund führen zu Haftungsversagen. Keine Ursachenbeseitigung: Außenfeuchte bleibt im Wandgefüge aktiv. Einsatz auf W1-E/W2-E beschränkt, für W3-E/W4-E normtechnisch nicht geeignet.

Empfehlung: WU-Beton-Konzept nach DAfStb-Richtlinie 'Wasserundurchlässige Bauwerke aus Beton'. Beton mind. C25/30, Expositionsklasse XC4, w/z-Wert ≤ 0,50. Entwurfskonzept A (Rissbreitenbeschränkung ≤ 0,20 mm, ohne Selbstheilung) oder Konzept B (Rissselbstheilung durch laufende Hydratation). Arbeitsfugen mit quellenden Dichtprofilen oder Injektionsschläuchen schließen — Detailausführung gemäß DAfStb-WU-Richtlinie Abschnitt 5. Mindestbauteildicken: Wand ≥ 240 mm, Sohle ≥ 250 mm (Konzept A). Hohe Anforderungen an Bewehrungsführung und Betoniertechnik (kein Entmischungsrisiko).

Im Vergleich

Außen- vs. Innenabdichtung: Entscheidungsmatrix

Kriterium	Außenabdichtung	Innenabdichtung
Verbundprinzip	Positiver Verbund — druckwasserseitig	Negativer Verbund — wasserdruckabgewandt
Druckwasser W3-E	Vollständig geeignet ohne Zusatzmaßnahmen	Nur mit mechanischer Verankerung möglich
Wandkonstruktion	Wand bleibt trocken, Salze außen gehalten	Wand bleibt durchfeuchtet, Salzmigration dauerhaft
Wärmedämmung	Perimeterdämmung direkt integrierbar	Nur Innendämmung möglich, Taupunktproblematik
Bauaufwand	Erdaushub bis Fundamentsohle erforderlich	Kein Aufgraben, geringere Mobilisierungskosten
Langzeitstabilität	Hoch bei sachgerechter Ausführung	Begrenzt bei dauerhafter Druckwasserbelastung

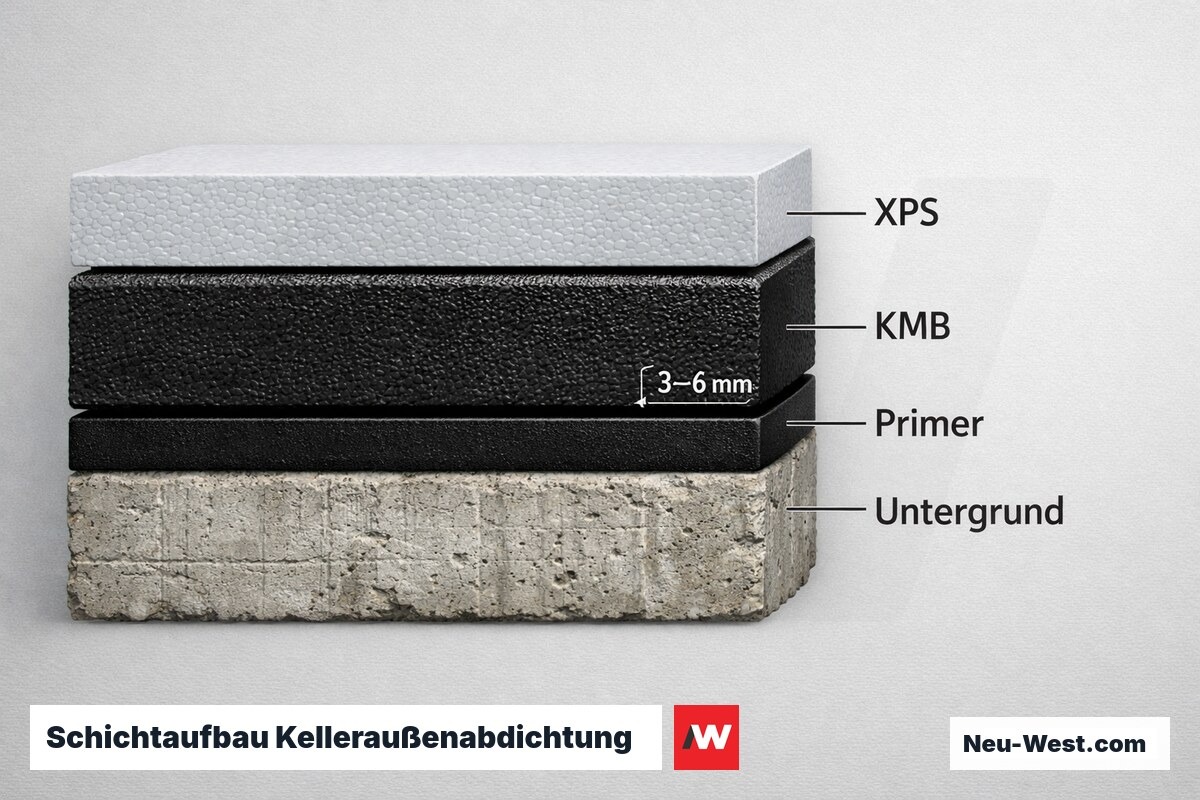

Schichtaufbau Kelleraußenabdichtung — KMB-System mit Maßbeschriftung – Erklär-Grafik (NEUWEST Berlin)

Kristalline Abdichtung: Chemismus, Selbstversiegelung und echte Grenzen

Kristalline Abdichtungsmittel reagieren mit dem freien Calciumhydroxid Ca(OH)₂ im Beton zu nadelförmigen Kalziumsilikathydraten (CSH-Phasen), die Kapillarporen und Mikrorisse dauerhaft füllen. Die Reaktion läuft tiefer im Beton weiter, solange Feuchtigkeit vorhanden ist.

Der Selbstheilungseffekt ist real aber begrenzt: Bei neuer Rissöffnung bis ca. 0,4 mm im Kontakt mit Wasser kann die Kristallisation reaktiviert werden. Bei größeren Rissbreiten, bei carbonatisiertem Altbeton oder bei Rissen ohne Wasseranschluss entfällt diese Eigenschaft vollständig.

Kristalline Systeme wirken ausschließlich auf zementhaltiger Matrix: Auf Kalksandstein, Porenbeton oder altem Mauerwerksmörtel ist die Reaktionstiefe minimal. Die häufigste Fehlanwendung ist ihr Einsatz auf heterogenem Altmauerwerk ohne intaktes Zementgefüge.

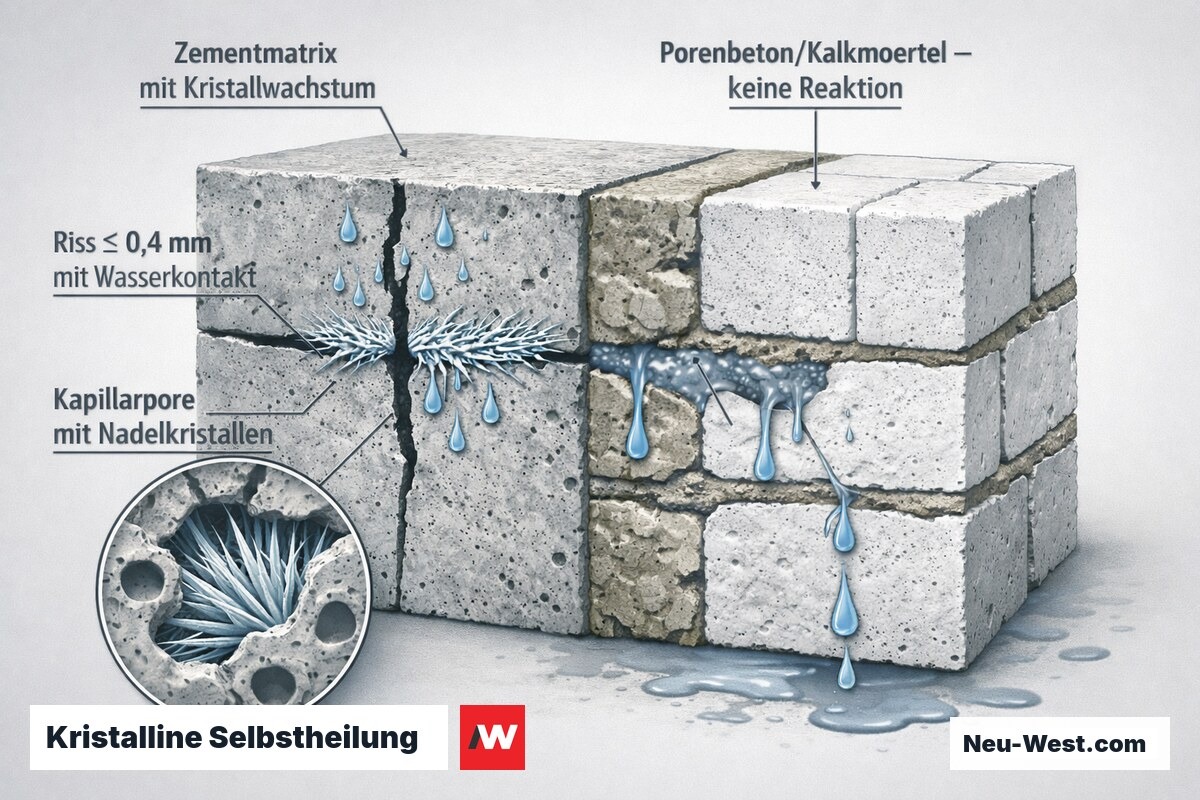

Querschnitt: Kristallwachstum dichtet feinen Riss in Zementmatrix ab, während Porenbeton und Kalkmörtel keine Reaktion zeigen.

So gehen wir vor

Ablauf einer fachgerechten Außen-Kellerabdichtung

Bestandsaufnahme und Schadensanalyse

Sichtprüfung, Bohrkernentnahme zur Schichtdickenbestimmung der Bestandsabdichtung. Feststellung der Wassereinwirkungsklasse nach DIN 18533 anhand Bodengutachten oder Grundwasserstandsmessungen.

Erdaushub und Freilegung

Behutsame Freilegung der Außenwand bis zur Fundamentsohle. Aufmaß der freigelegten Fläche, Dokumentation vorhandener Risse und Schadstellen als Grundlage für das Leistungsverzeichnis.

Untergrundvorbereitung

Abtrag der Altabdichtung, Gefälleausgleich mit Mörtel, Voranstrich. Untergrundprüfung: Haftzugfestigkeit ≥ 0,5 N/mm² (KMB nach BFS Nr. 40), Feuchte per CM-Gerät, Ebenheit nach DIN 18202.

Abdichtungsauftrag

KMB in mindestens 2 Lagen mit Nassschichtdickenkontrolle je Lage. Glasfasergewebeeinbettung an Kanten, Ecken, Durchdringungen und Wandfuß-Anschluss.

Schutzlage und Drainage

Noppenbahn als mechanische Schutzlage vor dem Verfüllen. Bei W2-E: Drainagesystem nach DIN 4095 mit Filtervlies, Drainmatte und Sammelrohr am Fundament mit Anschluss an Spülschacht.

Perimeterdämmung und Verfüllung

Drucklose Verklebung der Dämmplatten (XPS oder Schaumglas) auf die Abdichtung, Stöße versetzt. Lagenweise Verfüllung in max. 30-cm-Lagen, kein grobkörniges Material direkt an Dämmung.

Innenabdichtung gegen Druckwasser: Systemgrenzen und Versagensarten

Mineralische Dichtschlämmen auf der wasserdruckabgewandten Seite stehen unter negativem Verbund: Das Wasser drückt die Abdichtungsschicht vom Untergrund ab. Bei hydrostatischem Druck ab ca. 0,5 bar (5 m Wassersäule) sind Verankerungssysteme mit Dübeln oder Spreizankern zwingend — ohne mechanische Verankerung ist das System auf kapillar aufsteigende Feuchte beschränkt.

Typische Versagensart: Abplatzungen durch Frost-Tau-Wechsel, wenn Feuchtigkeit hinter der Schlämme eingefriert. Besonders kritisch bei altem Gewölbemauerwerk mit Hohlräumen, da dort kein durchgehender Verbund entsteht.

Systemische Grenze: Das Mauerwerk bleibt bei Innenabdichtung dauerhaft feucht. Sulfate, Chloride und Nitrate migrieren zur Oberfläche und können die Abdichtungsschicht durch Kristallisationsdruck mittelfristig sprengen — ohne Außenabdichtung ist das Schadensrisiko strukturell nicht eliminiert.

Interaktiv

Kostenindikator: KMB-Außenabdichtung

Richtwert für KMB-Dickbeschichtung (häufigstes Außensystem, Beanspruchungsklasse W2-E/W3-E nach DIN 18533). Materialverbrauch ca. 5-6 kg/m², Produktpreis je Systemklasse 4-7 EUR/kg. Erdaushub und Wiederverfüllung nicht enthalten — je nach Freilegungstiefe zusätzlich 25-60 EUR/m² Kellerwand kalkulieren. Andere Systeme im Vergleich: Dichtungsbahn HDPE ca. +20-40 % Materialkosten; Injektionsabdichtung 80-150 EUR/lfm Bohrreihe; Innenabdichtung mit MDS 35-65 EUR/m² inkl. Untergrundvorbereitung.

Fläche (m²)

–KMB-Dickbeschichtung

–Richtkosten inkl. Arbeit

Unverbindlicher Richtwert – der genaue Preis hängt von Untergrund, Aufwand und Ausführung ab.

Preise & Kosten

Was kostet Kellerabdichtung?

Richtwerte für Berlin 2025 inkl. Material und Lohn. Erdaushub, Entsorgung und Perimeterdämmung sind separat ausgewiesen. Endkosten hängen stark von Zugänglichkeit, Wandaufbau und Wassereinwirkungsklasse ab.

Leistung	Preis-Spanne (Richtwert)
Leistung	Richtwert
Außenabdichtung KMB (W1-E, inkl. Freilegung)	180–280 EUR/m² Wandfläche
Außenabdichtung KMB mit Drainage (W2-E)	240–360 EUR/m² Wandfläche
Außenabdichtung Bitumenschweißbahn (W3-E)	280–420 EUR/m² Wandfläche
Innenabdichtung mineralische Dichtschlämme	60–110 EUR/m² Wandfläche
Injektionsabdichtung Horizontalsperre	120–200 EUR/lfd. m Wand
Perimeterdämmung XPS 100 mm (zusätzlich)	35–55 EUR/m²
WU-Beton Aufpreis ggü. Standardbeton (Neubau)	15–25 EUR/m² Betonbauteil
Erdaushub (Baggerkosten, ohne Entsorgung)	40–80 EUR/lfd. m Außenwand

Richtwerte für Berlin/Brandenburg, projektabhängig — kostenloses Festpreis-Angebot anfragen.

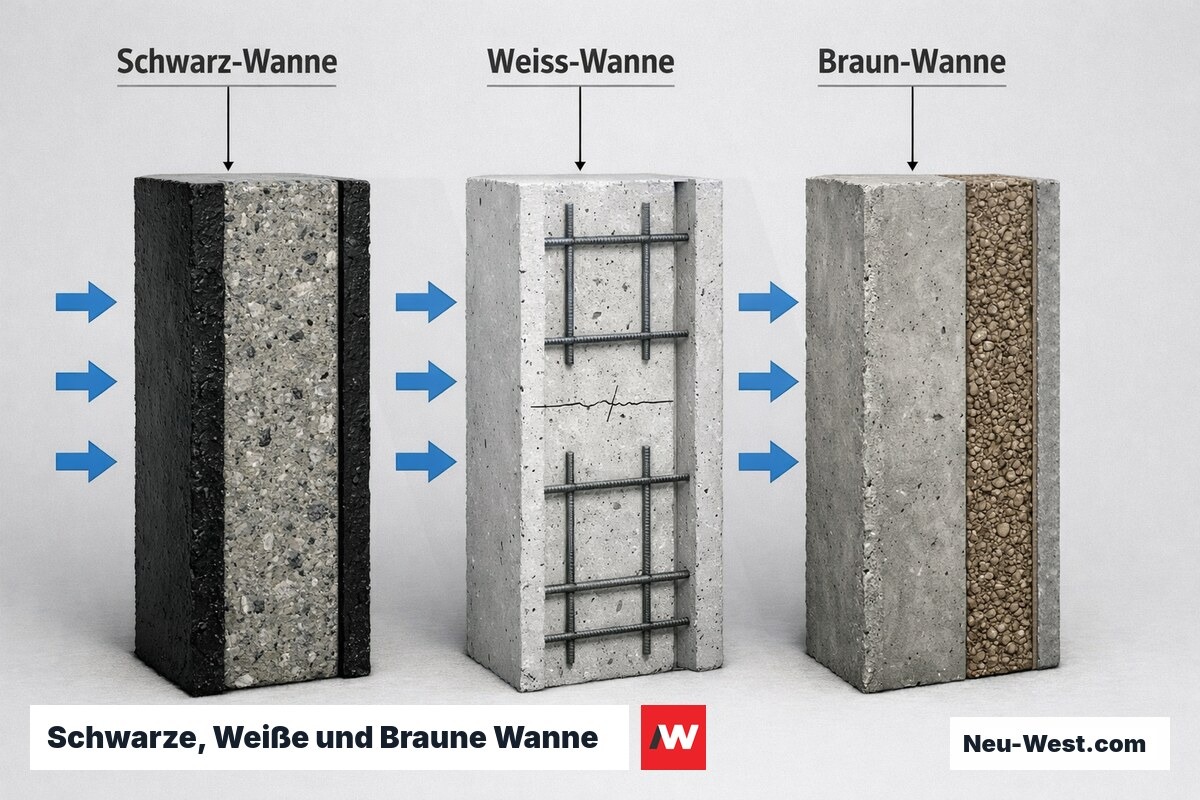

Schwarze, Weiße und Braune Wanne im Direktvergleich – Erklär-Grafik (NEUWEST Berlin)

KMB-Dickbeschichtung: Schichtdicken und Prüfpflichten nach BFS-Merkblatt Nr. 40

BFS-Merkblatt Nr. 40 definiert lastfallabhängige Mindest-Trockenfilmdicken: Bei W1-E mindestens 3 mm, bei W2-E und höheren Lastfällen mindestens 4 mm. Diese Werte beziehen sich auf den getrockneten Film — Nassschichtdicken liegen aufgrund des Lösemittel- und Wasseranteils deutlich höher.

Die Verarbeitung in mindestens zwei Lagen ist obligatorisch: Einlagiger Auftrag gilt als Ausführungsmangel, da keine materialschlüssige Verknüpfung der Lagen entsteht. Nassschichtdickenmessungen je Lage sind während der Verarbeitung durchzuführen und in einem Schichtdickenprotokoll festzuhalten.

Kritischer Verarbeitungsparameter ist der Voranstrich (Primer): Auf saugenden Untergründen ohne bituminösen Primer sinkt die Haftzugfestigkeit unter die geforderten 0,5 N/mm². Auf verdichteten Betonoberflächen (Schalungshaut) muss vor dem Primer mechanisch aufgeraut werden.

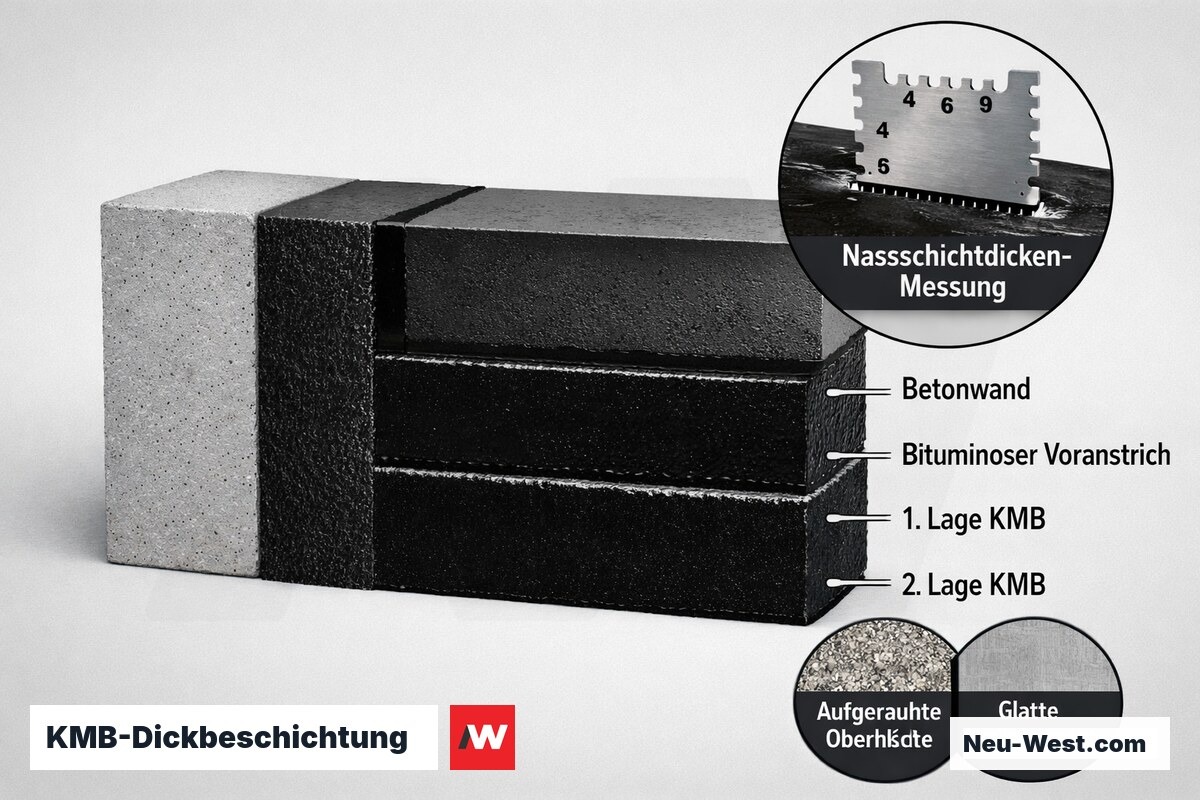

Querschnitt einer zweilagigen KMB-Dickbeschichtung auf Betonwand mit Voranstrich und Nassschichtdickenmessung nach BFS-Merkblatt 40.

Technische Daten

Technische Kennwerte: KMB und mineralische Dichtschlämme im Vergleich

Eigenschaft	KMB
Mindest-Trockenfilmdicke W1-E	3 mm
Mindest-Trockenfilmdicke W2-E/W3-E	4 mm
Rissüberbrückung (statisch)	bis ca. 1,5 mm
Haftzugfestigkeit Untergrund	≥ 0,5 N/mm²
Verarbeitungstemperatur	+5 °C bis +35 °C
Verbundprinzip	positiv und negativ möglich
Normreferenz	DIN 18533-3 / BFS Nr. 40

Drainage nach DIN 4095: Lastfallreduktion und Kostenwirkung

Ein normgerechtes Drainagesystem nach DIN 4095 — Filtervlies, Drainmatte oder Kieskörper und Sammelrohr am Fundamentfuß — leitet anstehendes Sickerwasser kontrolliert ab, bevor es hydrostatischen Druck aufbaut. In der Planung ermöglicht das die Herabstufung von W2-E auf W1-E und damit eine kostengünstigere Abdichtungssystemwahl.

Diese Lastfallreduktion ist planungsrechtlich nur zulässig, wenn die Drainage dauerhaft funktionsfähig bleibt: Spülschächte müssen vorhanden und ein Wartungsintervall vereinbart sein. Eine Drainage ohne Wartungskonzept wird von Sachverständigen im Schadensfall regelmäßig als unzulässig gewertet.

Berliner Sonderfall: Auf Berliner Sanden mit hohem Feinsandanteil kann Drainagevlies durch Kolmation (Einlagerung von Feinstpartikeln) die Filterwirkung verlieren. Geotextilien müssen deshalb projektspezifisch nach Filterklasse und Öffnungsweiten-Verhältnis zur Bodenkörnung ausgewählt werden (Anforderungen nach EN 13252).

Interaktiv

Drainage-Dimensionierung nach DIN 4095

Eine funktionstüchtige Drainage nach DIN 4095 kann den Wassereinwirkungslastfall von W4-E auf W2-E oder W3-E reduzieren und damit erheblich günstigere Abdichtungssysteme ermöglichen. Maßgeblich ist die Einzugsfläche: Summe aus Kelleraußenwandfläche plus anteiligem Geländestreifen (Näherung: 0,5 × Gebäudebreite). Bodenpermeabilität kf nach DIN 18130 vorab bestimmen lassen.

Einzugsfläche

Klassifizierung ohne Bodengutachten — Planungsmangel

Wird die Wassereinwirkungsklasse ohne hydrogeologischen Nachweis pauschal als W1-E eingestuft, obwohl W2-E oder W3-E vorliegt, ist die Abdichtung von Anfang an unterdimensioniert. Im Schadensfall haftet der Planer — nicht der ausführende Betrieb, sofern dieser plankonform gearbeitet hat.

Innenabdichtung unter Druckwasser ohne Verankerung

Mineralische Dichtschlämmen ohne mechanische Verankerung versagen unter hydrostatischem Druck regelmäßig durch Abplatzung. Negativer Verbund unter dauerhaftem Druckwasser ist kein dauerhaftes System — eine der häufigsten und teuersten Fehlentscheidungen bei Kellersanierungen.

Schichtdickenmessprotokoll sichert die Gewährleistung

BFS-Merkblatt Nr. 40 fordert Nassschichtdickenmessungen während der KMB-Verarbeitung. Wer diese protokolliert und dem Bauherrn übergibt, legt die Beweislage für den Gewährleistungsfall fest — und schützt sich als Verarbeiter vor unbegründeten Mängelrügen.

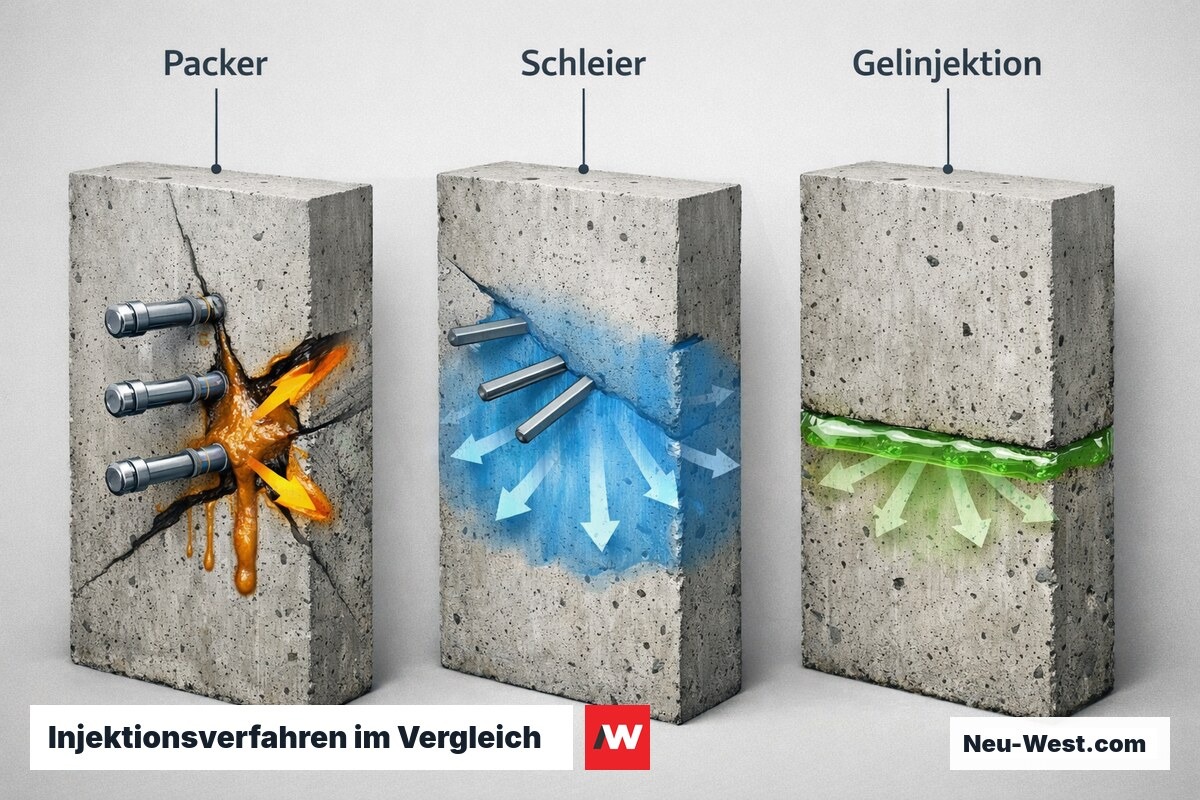

Injektionsverfahren im Vergleich: Packer, Schleier, Gelinjektion – Erklär-Grafik (NEUWEST Berlin)

Perimeterdämmung: XPS, Schaumglas oder Mineralplatten — Entscheidungskriterien

XPS (extrudiertes Polystyrol) erreicht λ-Werte von 0,030–0,038 W/(mK) bei Druckfestigkeiten von 200–700 kPa. Unter Tiefgaragendecken und Bodenplatten mit hoher Auflast sind Klassen ≥ 300 kPa erforderlich. Bei dauerhaft drückendem Wasser nimmt XPS geringe Wassermengen auf (< 0,5 Vol.-%), was die Dämmleistung langfristig minimal mindert.

Schaumglas (λ ≈ 0,040–0,060 W/(mK)) ist vollständig kapillarinaktiv und dampfsperrend — es nimmt keine Feuchtigkeit auf. Es eignet sich besonders unter Bodenplatten bei hohem Grundwasserstand sowie bei WU-Beton, wo feuchtetransportierende Dämmung ein Taupunktproblem erzeugen würde. Nachteil: deutlich höhere Materialkosten und Sprödigkeit bei Setzungen.

Mineralschaum-Perimeterdämmplatten (Perlit- oder Blähtonbasis, λ ≈ 0,050–0,070 W/(mK)) gewinnen bei BNB- oder DGNB-Projekten an Relevanz: nicht brennbar (Klasse A2), recyclierbar, kein Styrol. Sie sind weniger druckfest als XPS und setzen trockenen Einbau voraus.

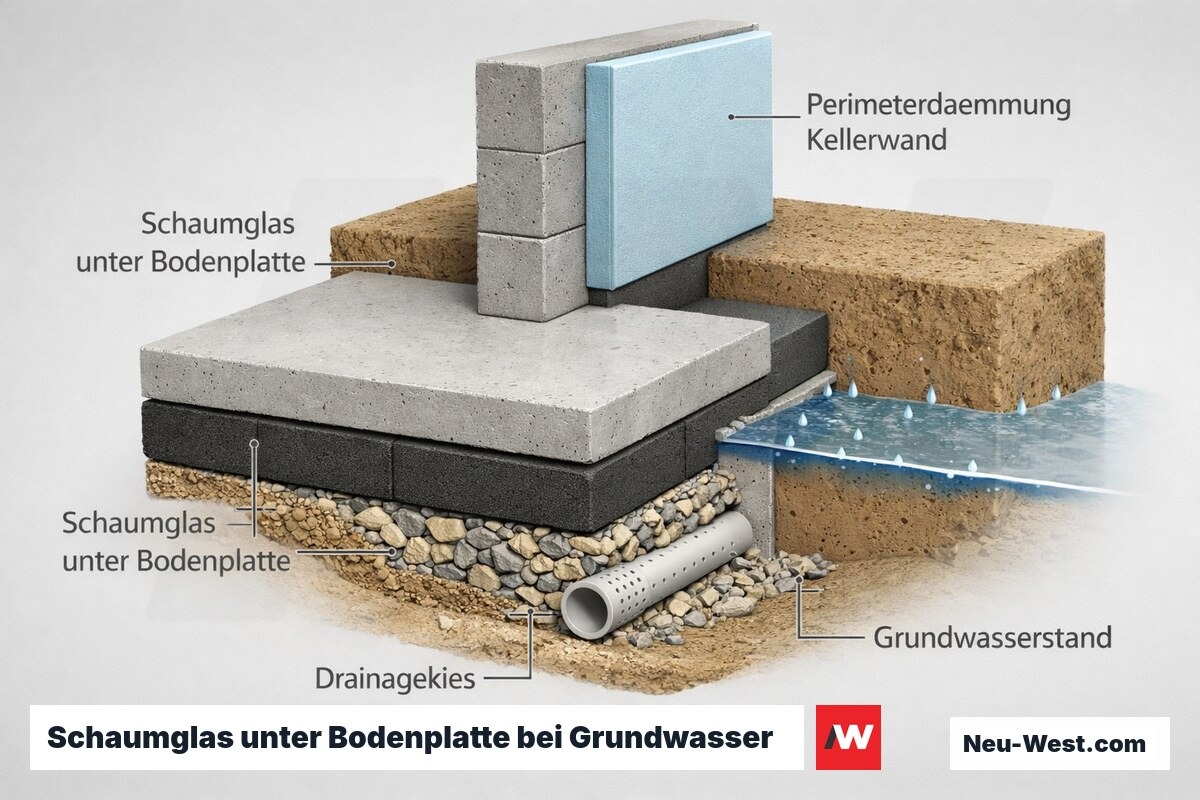

Querschnitt einer Gebäudegründung mit kapillarinaktiver Schaumglasdämmung unter WU-Beton-Bodenplatte bei hohem Grundwasserstand, seitliche Perimeterdämmung.

Eigenschaften im Vergleich

Perimeterdämmung: Materialvergleich nach Einsatzprofil (1 = schlecht, 5 = sehr gut)

	Eigenschaft	XPS	Schaumglas	Mineralplatten
Wärmedämmleistung (λ-Wert)
Druckfestigkeit (Auflastbereich)
Wasserbeständigkeit dauerhaft
Brandschutzklasse
Nachhaltigkeit / Recyclierbarkeit
Preis-Leistungs-Verhältnis

Qualitätssicherung: Untergrundprüfung, Protokollpflichten und Gewährleistungsfallen

Vor Beginn der Abdichtungsarbeiten ist der Untergrund auf Haftzugfestigkeit (≥ 0,5 N/mm² für KMB nach BFS Nr. 40), Ebenheit (max. 5 mm unter 4-m-Latte nach DIN 18202), Feuchte (CM-Gerät) und Freiheit von Laitance zu prüfen. Eine schriftliche Untergrundbeurteilung des Verarbeiters vor Arbeitsbeginn ist Voraussetzung für spätere Gewährleistungsansprüche.

Typische Ausführungsmängel bei der Kellerabdichtung – Erklär-Grafik (NEUWEST Berlin)

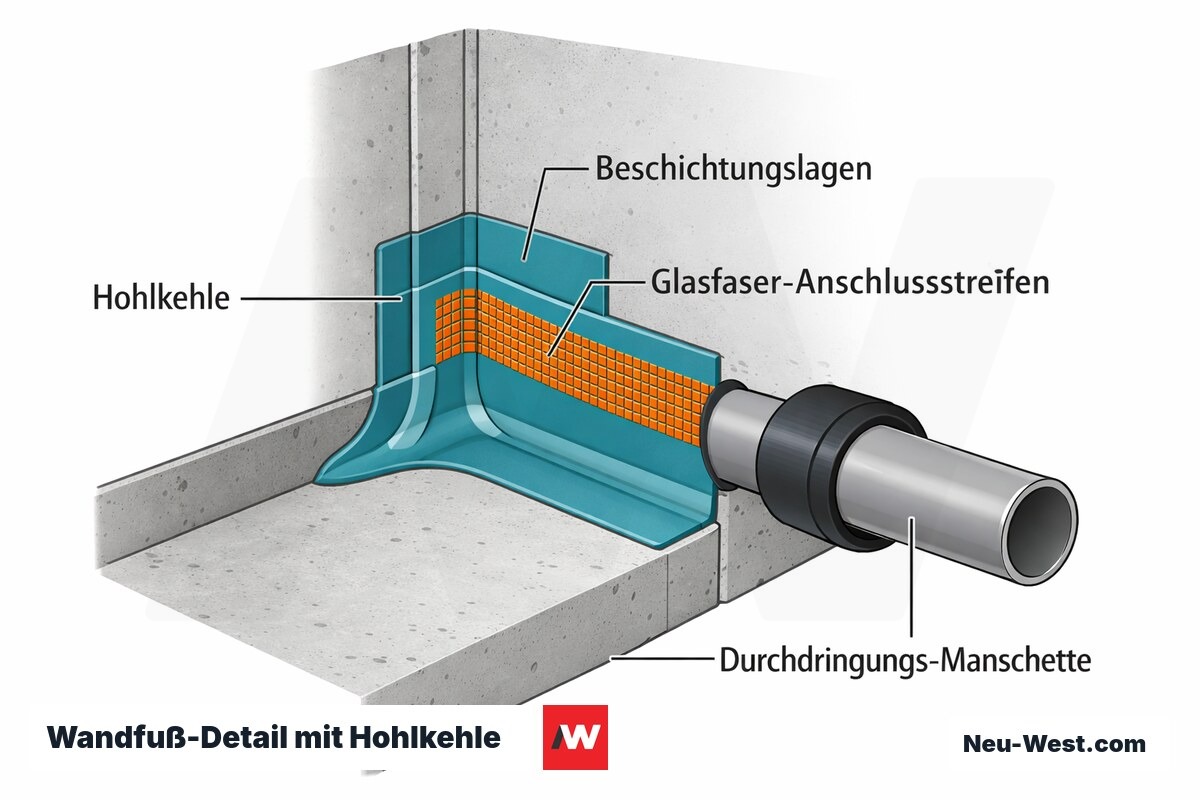

Querschnitt Wandfuß-Übergang mit Hohlkehle, gestaffelten Abdichtungslagen, Glasfaser-Anschlussstreifen und abgedichteter Rohrdurchdringung im Keller.

Ausführungsprotokoll-Pflichten: Nassschichtdickenmessungen je Lage, Luft- und Untergrundtemperatur, Verarbeitungszeitraum und Chargenbezeichnungen. Fehlt das Messprotokoll im Schadensfall, gilt die Vermutung, dass Mindestschichtdicken nicht eingehalten wurden — ein Grundsatz, der in Sachverständigengutachten konsequent zu Lasten des ausführenden Betriebs ausgelegt wird.

Die häufigsten Undichtigkeiten entstehen nicht in der Fläche, sondern an Anschlüssen, Durchdringungen und Wandfuß-Übergängen. Normgerechte Ausführung erfordert Hohlkehlverstärkung, Anschlussstreifen aus Glasfasergewebe und Manschetten an Leitungsdurchführungen — diese Detailpunkte sind im Protokoll separat auszuweisen.

Kurz erklärt

Wichtige Begriffe rund um Kellerabdichtung

Wassereinwirkungsklasse (W1-E bis W4-E)

Klassifizierung nach DIN 18533: W1-E = Bodenfeuchte/nicht stauendes Sickerwasser; W2-E = stauendes Sickerwasser; W3-E = drückendes Grundwasser; W4-E = zeitweise aufstauendes Sickerwasser aus Starkregen.

KMB (Kunststoff-modifizierte Bitumendickbeschichtung)

Flüssig aufzubringendes Abdichtungssystem aus Bitumen mit Kunststoff-Modifikatoren (SBS, APP). Ergibt eine flexible, rissüberbrückende Trockenfilmschicht. Verarbeitung nach DIN 18533-3 und BFS-Merkblatt Nr. 40.

WU-Beton (Weiße Wanne)

Wasserundurchlässiger Beton nach DAfStb-WU-Richtlinie mit konstruktiver Rissbreitenbegrenzung. Funktioniert nicht durch Dichtigkeit, sondern durch definierte Rissbreiten, bei denen Calcit-Selbstheilung einsetzt.

Positiver / negativer Verbund

Positiver Verbund: Abdichtung druckwasserseitig — Druck drückt Abdichtung gegen Untergrund (günstig). Negativer Verbund: Abdichtung innenseitig — Druck drückt Abdichtung vom Untergrund ab (ungünstig, Verankerung erforderlich).

Kolmation

Verstopfung des Drainagevlieses durch Einlagerung von Feinsand- und Schluffpartikeln. Führt zum Verlust der Drainagefunktion. Verhindert durch korrekte Geotextilauswahl nach EN 13252.

Frühzwang (WU-Beton)

Zwangsspannungen durch Temperaturgradienten zwischen heißem Kernbeton und kühlender Außenschale während der Hydratation. Ohne thermischen Nachweis und angepasste Bewehrung entstehen systematisch frühe Trennrisse.

Perimeterdämmung

Wärmedämmung im erdberührten Bereich außerhalb der Abdichtungsebene. Muss dauerhaft druckfest und wasserbeständig sein. Materialien: XPS nach EN 13164, Schaumglas nach EN 13167.

Kellerabdichtungen versagen fast nie in der Fläche — sondern an Anschlüssen, Ecken und Durchdringungen. Wer diese Punkte nicht mit Armierungsstreifen, Manschetten und protokollierten Schichtdickenmessungen absichert, hat die schadensanfälligsten Stellen dem Zufall überlassen.
Praxisgrundsatz der Abdichtungstechnik

Kellerabdichtung Fragen & Antworten

Was unterscheiden die Wassereinwirkungsklassen nach DIN 18533-1 — und warum entscheiden sie über das zulässige Abdichtungssystem?

DIN 18533-1:2017 klassifiziert die Wassereinwirkung auf erdberührte Bauteile von Bodenfeuchte und nichtdrückendem Wasser bis hin zu dauerhaft drückendem Grundwasser. Die Klasse bestimmt normativ, welches Abdichtungssystem zulässig ist und welche Mindestschichtdicken gelten — ein System, das für Bodenfeuchte zugelassen ist, darf bei drückendem Wasser nicht eingesetzt werden. Wer das System nach Kosten statt nach Einwirkungsklasse wählt, verliert die Systemgarantie und riskiert bei mangelhafter Planerleistung zivilrechtlichen Regress nach VOB/B § 13.

Warum ersetzt DIN 18533 seit 2017 die frühere DIN 18195 — was hat sich für die Planungs- und Ausführungspraxis geändert?

DIN 18195 war ein umfassendes Normpaket, das Abdichtungen aller Art in bis zu zehn Teilen regelte. DIN 18533 löst gezielt die Teile für erdberührte Bauteile ab und gliedert sich in drei Teile: Teil 1 regelt Anforderungen und Planung, Teil 2 die bahnenförmigen und Teil 3 die flüssig zu verarbeitenden Abdichtungsstoffe (darunter Bitumenbahnen, Kunststoff-/Kautschukbahnen, KMB und mineralische Dichtungsschlämmen). Praxisrelevante Neuerung: Die neue Norm verankert eine explizite Systemverantwortung — Planer und Ausführende müssen Abdichtung, Schutzschicht und Entwässerung als aufeinander abgestimmtes Gesamtsystem dokumentieren, nicht als Summe von Einzelprodukten.

Wann ist eine Außenabdichtung bautechnisch zwingend — und wann kann eine Innenabdichtung technisch sinnvoll sein?

Eine Außenabdichtung ist immer dann normativ gefordert, wenn drückendes oder aufstauendes Wasser auf das erdberührte Bauteil einwirkt — die Abdichtungsebene muss sich auf der wasserabgewandten Seite befinden. Eine Innenabdichtung kann dort sinnvoll sein, wo kapillar aufsteigende Feuchte ohne hydrostatischen Druck vorliegt und ein Außenaufschluss konstruktiv unmöglich ist (z. B. direkt angrenzende Bebauung). Entscheidend: Eine Innenabdichtung schützt den Nutzraum, nicht die Substanz — Feuchtigkeit verbleibt in der Wandkonstruktion und kann dort langfristig zu Frost-Tau-Schäden oder Armierungskorrosion führen.

Welche Mindestschichtdicken gelten für KMB (kunststoffmodifizierte Bitumendickbeschichtung) — und warum ist die Kontrolle der Nasschicht allein unzureichend?

DIN 18533-3 konkretisiert für flüssig zu verarbeitende Dickbeschichtungen die Mindest-Trockenfilmdicken: Bei Bodenfeuchte ca. 3 mm, bei nichtdrückendem Wasser ca. 4 mm, bei drückendem Wasser systemabhängig mindestens 6 mm — jeweils inklusive definierter Überlappungen an Stößen und Anschlüssen. Der entscheidende Fehler in der Praxis: KMB schrumpft beim Trocknen je nach Produkt um 30–50 % des Nassvolumens. Wer nur die Nassschicht misst und protokolliert, ohne die Trockenfilmdicke nach Aushärtung zu prüfen, unterschätzt systematisch die tatsächliche Schichtdicke.

Warum versagt die Abdichtung im Bereich der Bodenplatten-Wand-Fuge besonders häufig — und wie ist der Anschluss normgerecht herzustellen?

Die Fuge zwischen Bodenplatte und aufgehender Wand ist eine konstruktive Bewegungsfuge: Unterschiedliche Bauteilsteifigkeiten und Temperaturschwankungen erzeugen dort dauerhafte Relativbewegungen, die flächige Bitumenbeschichtungen auf Zug beanspruchen. Normgerechte Lösung nach DIN 18533: Einbau eines vorkomprimierten Quell- oder Fugenbandes vor dem Betonieren, ergänzt durch eine Hohlkehle mit Radius ≥ 4 cm als Substratübergang. Wird die Hohlkehle weggelassen, entsteht eine scharfe Innenkante, die jede flächige Abdichtung konzentriert auf Zug belastet — ein konstruktiver Fehler, der die Systemgarantie erlöschen lässt.

Welche technische Funktion hat die Schutzlage bei der Außenabdichtung — genügt eine einfache Noppenbahn?

Die Schutzlage erfüllt zwei voneinander unabhängige Funktionen: Sie schützt die frische Abdichtungsbahn mechanisch beim Hinterfüllen (Steinschlag, Verdichtungsgeräte-Erschütterungen, Setzungen des Erdreichs) und übernimmt eine Dränagefunktion — Sickerwasser wird kapillar von der Abdichtungsoberfläche weggeleitet, bevor hydrostatischer Druck entstehen kann. Eine einfache HDPE-Noppenbahn genügt bei Bodenfeuchte; bei drückendem Wasser oder stark bindigen Böden ist eine kombinierte Lösung aus Noppenbahn mit aufkaschiertem Filtervlies und ggf. Drainageestrich nach DIN 4095 erforderlich, um Kolmation (Verstopfung der Dränporen durch Feinteile) zu verhindern.

Wie funktioniert die Mauerwerksinjektion als Horizontalsperre — und wo liegen ihre technischen Grenzen?

Bei der Injektionsabdichtung werden hydrophobierende Wirkstoffe auf Silanbasis (oder Acrylat-Gele bei stärker feuchten Substraten) in Bohrkerne eingebracht, die in definierten Abständen durch das Mauerwerk gesetzt werden. Die Stoffe diffundieren in die Kapillarporen und unterbrechen den kapillaren Aufstieg durch Hydrophobierung der Porenwände. Das Verfahren ist nach WTA-Merkblatt 4-4 geregelt. Grenzen: Bei sehr dichten Materialien (Beton, Naturstein mit geringer offener Porosität) ist die Penetrationstiefe unzureichend — der Injektionsmittelverbrauch pro Bohrkern dient hier als Qualitätsindikator. Gegen drückendes Wasser von außen ist das Verfahren nicht wirksam.

Welche Abnahme- und Prüfpflichten gelten für Kellerabdichtungen — gibt es eine normative Pflicht zur Dichtigkeitsprüfung nach Fertigstellung?

VOB/C ATV DIN 18336 (Abdichtungsarbeiten) regelt Leistungsumfang und Prüfpflichten: Vor der Abdichtung ist der Untergrund abzunehmen und zu dokumentieren (Feuchtemessung, Rissprotokoll, Haftzugfestigkeit). Während der Ausführung sind Schichtdicken zu messen und zu protokollieren — nicht erst zur Abnahme. Eine abschließende Dichtigkeitsprüfung durch Wasserbeaufschlagung ist nach VOB nicht standardmäßig vorgeschrieben, kann vertraglich vereinbart werden und ist bei Druckwassersituationen fachlich dringend empfehlenswert. Die VOB/B-Gewährleistungsfrist beträgt vier Jahre; Mängel an verdeckten Abdichtungsschichten sind nach Wiederverfüllung schwer nachzuweisen — das Protokoll der Ausführungskontrollen ist deshalb die wichtigste Beweissicherung für beide Seiten.
