Lichtkuppel einbauen in Berlin — Fachbetrieb für Planung & Montage
Eine Lichtkuppel (Kunststoff-Oberlicht nach DIN EN 1873) bringt auf Flachdächern bis zu dreimal mehr Tageslicht pro Öffnungsfläche als ein Vertikalfenster — weil die geneigte Kuppelgeometrie Zenitstrahlung direkt einfängt. Entscheidend für Langlebigkeit und Wärmedämmung ist dabei nicht die Kuppel selbst, sondern das Zusammenspiel aus Aufsetzkranz, Dämmblock und Anschlussabdichtung.
In der Praxis scheitern viele Einbauten nicht an der Kuppel, sondern an Folgefehlern: zu niedriger Aufsetzkranz, fehlende Hinterlüftung der Innenscheibe oder ein nicht unterbrochener Wärmebrücken-Pfad am Kranzfuß. Wer diese Schwachstellen bautechnisch korrekt ausführt, erzielt dauerhaft dichte, kondensatfreie und energetisch konforme Lichtöffnungen.
Was umfasst Lichtkuppel einbauen?
- Bestandsaufnahme: Dachaufbau vermessen, Sparrenlage + Durchdringungsgröße festlegen, Taupunktlage im Lichtschacht prüfen
- Öffnung vorbereiten: Sparrenwechsel (Wechselbalken) fachgerecht einbauen, Öffnungsmaß passgenau auf Aufsetzkranz-Außenmaß abstimmen
- Aufsetzkranz setzen: Dämmblock-Aufsetzkranz positionieren, Mindesthöhe 150 mm über Oberkante Fertigdach einhalten, Neigungsausgleich bei Gefälleschichten einarbeiten
- Anschlussabdichtung herstellen: Dachbahn luft- und schlagregendicht mindestens 80 mm hochführen, Kehlanschluss mit Klemmschiene oder Schweißnaht dauerhaft fixieren
- Lichtkuppel montieren: Kuppel (PMMA oder PC, Mehrscheibensystem) auf Kranz verschrauben, Belüftungsflügel nach Himmelsrichtung ausrichten, Öffnungsmechanik einstellen
- Lichtschacht dämmen und Innenabschluss: Schachtwände mit WLG 032 dämmen, Dampfsperre raumseitig fugenlos schließen, Abnahmeprotokoll mit Luftdichtheitsnachweis erstellen
Bei Bestandsdächern mit mehreren Abdichtungslagen wird die Öffnung etappenweise geführt, damit die bestehende Dampfsperre vollständig erhalten oder fachgerecht neu eingebunden werden kann. Die Ausführung richtet sich nach den Herstellervorgaben und der Flachdachrichtlinie des ZVDH, sodass Gewährleistungsansprüche gegenüber dem Kuppelhersteller unberührt bleiben.

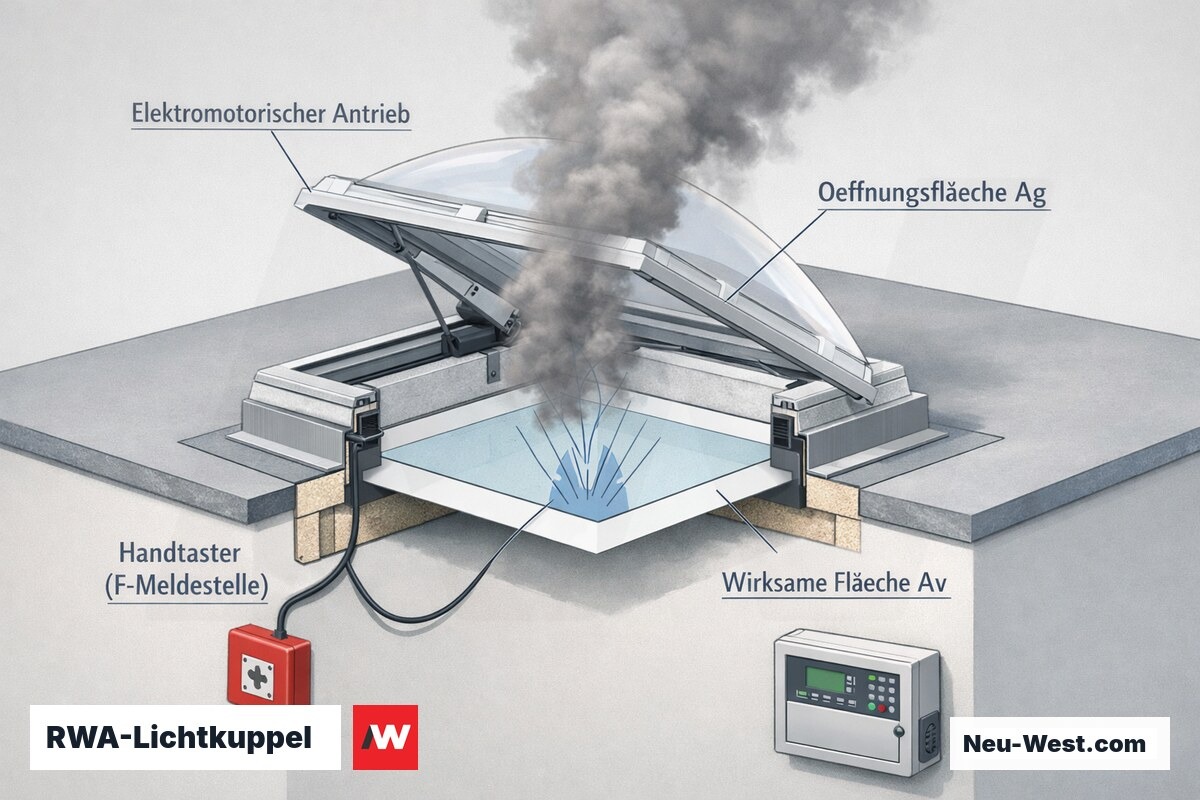

RWA-Pflicht: Wann die Lichtkuppel zur Brandschutzanlage wird
Eine Lichtkuppel wird zur Rauch- und Wärmeabzugsanlage (RWA), sobald sie im Brandschutzkonzept als Entrauchungsöffnung ausgewiesen ist — in Berlin gilt dies nach §35 BauO Bln für notwendige Treppenräume und nach Sonderbauvorschriften für bestimmte Nutzungseinheiten. Ausschlaggebend ist nicht das Gebäude als Ganzes, sondern die zugewiesene Funktion der einzelnen Öffnung im genehmigten Brandschutzkonzept.
RWA-Lichtkuppeln müssen elektromotorisch öffnen, an eine Brandmeldeanlage oder einen manuellen Auslöser (Handtaster als F-Meldestelle) angeschlossen sein und als Gesamtsystem CE-zertifiziert nach DIN EN 12101-2 sein. Die Öffnungsfläche wird als geometrische Fläche Ag und als aerodynamisch wirksame Fläche Av angegeben — Av liegt bei Kuppeln typisch bei 0,4–0,6 × Ag und ist der Nachweiswert für die Entrauchungsberechnung.
Wer eine Standard-Lichtkuppel ohne RWA-Zulassung in ein entrauchungspflichtiges Geschoss einbaut, begeht einen Verstoß gegen das Brandschutzkonzept — selbst wenn das Produkt optisch identisch aussieht. Die CE-Kennzeichnung nach EN 12101-2 auf dem Typenschild ist das einzige verlässliche Unterscheidungsmerkmal; ein Elektroantrieb allein genügt nicht.

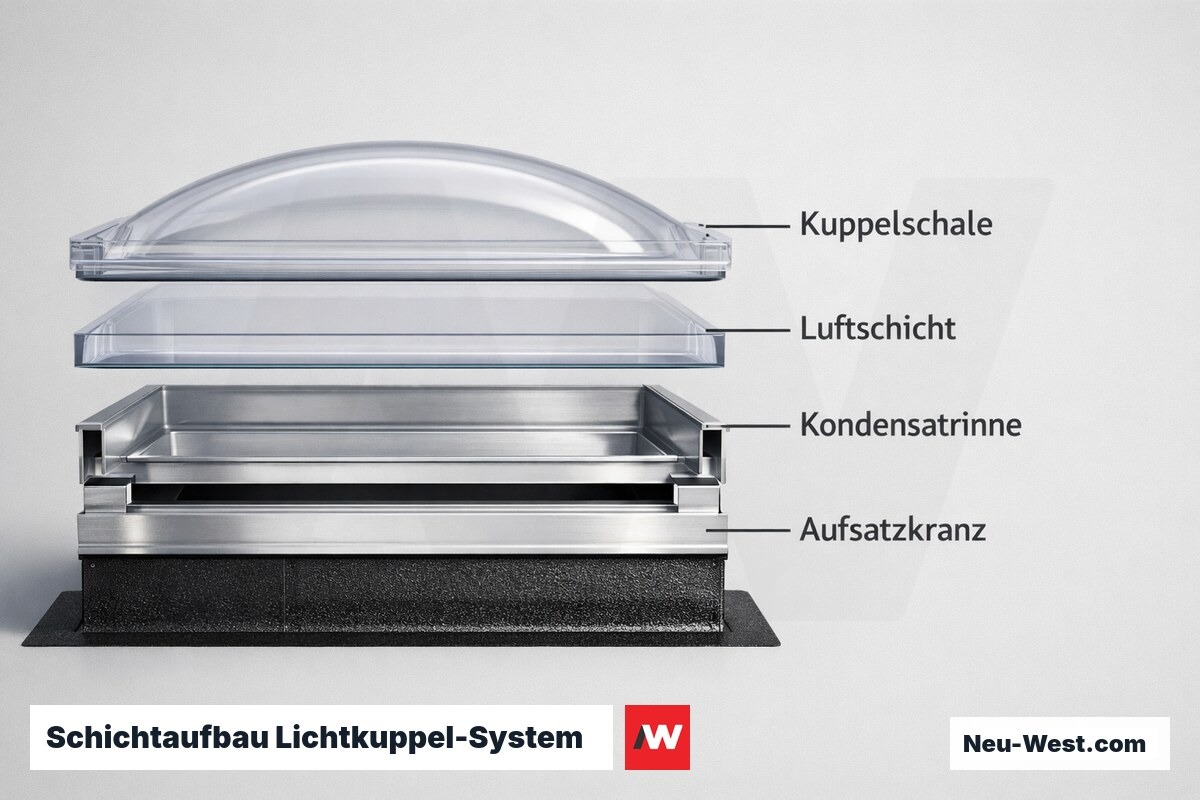

Schichtaufbau: Lichtkuppel im Warmdach (von außen nach innen)
Aufsatzkranzhöhe: Die 150-mm-Regel und ihre häufig ignorierten Folgen
Die ZVDH-Flachdachrichtlinie (Zentralverband des Deutschen Dachdeckerhandwerks, Abschnitt Anschlüsse) schreibt vor, dass der Aufsatzkranz mindestens 150 mm über der fertigen Abdichtungsoberfläche aufragen muss — gemessen zur Oberkante der anliegenden Schutzschicht oder Bekiesung. Dieser Wert gilt als planmäßige Sicherheitshöhe gegen aufstauendes Niederschlagswasser.
Typische Fehlerquelle in der Praxis: Die 150 mm werden ab Rohdecke gemessen statt ab Oberkante Abdichtung. Bei einem Warmdach mit 180 mm PIR-Dämmung plus Abdichtungslagen liegt die fertige Oberfläche 200–210 mm über Rohdeckenniveau — ein Kranz der nur 150 mm über der Rohdecke aufragt, unterschreitet die Anforderung um 50–60 mm.
Die Folgen sind erheblich: Haftungsübergang auf den ausführenden Betrieb, Garantieverlust des Kuppelherstellers und im Schadensfall Versicherungsverweigerung. Bei Nachträglicheinbauten in bestehende Dächer muss deshalb der vollständige Dachaufbau exakt aufgemessen werden, bevor der Kuppeltyp bestellt wird.
Tageslicht-Rechner: Mindest-Lichtfläche nach 1:10-Regel
DIN 5034-1 fordert für Aufenthaltsräume einen Mindest-Tageslichtquotienten von 0,9 %. Planungsfaustregel: Netto-Lichtfläche (NLA) = 1/10 der Raumgrundfläche. DIN EN 1873 normiert Lichtkuppeln in Nennmaßen von 60×60 bis 200×250 cm — der nächstgrößere Normraster deckt die errechnete NLA zuverlässig ab. Näherungspreis gilt für 2-schalige PMMA-Kuppel (klar), ohne Sonderbeschichtung.
Unverbindlicher Richtwert – der genaue Preis hängt von Untergrund, Aufwand und Ausführung ab.
Kuppelscheiben-Material im Vergleich: PMMA, Polycarbonat, Glas
| Kriterium | Acrylglas (PMMA) | Polycarbonat (PC) | Glas (VSG/TVG) |
|---|---|---|---|
| Lichttransmission τe | bis 92 % | bis 88 % | bis 90 % |
| Schlagzähigkeit / Hagelverhalten | mittel (Sprödbruch) | sehr hoch (duktil) | hoch (Verbundsplitter) |
| UV-Beständigkeit | sehr hoch (intrinsisch) | mittel (Coating nötig) | sehr hoch |
| Wärmedehnung [mm/(m·K)] | ca. 0,07 | ca. 0,065 | ca. 0,009 |
| Brandverhalten EN 13501-1 | B-s1,d0 typisch | B-s1,d0 möglich | A1 (nicht brennbar) |
| Flächengewicht | ca. 3–5 kg/m² | ca. 3–6 kg/m² | ca. 20–30 kg/m² |
| Typische Lebensdauer | 25–35 Jahre | 15–25 Jahre (mit Coating) | 40+ Jahre |

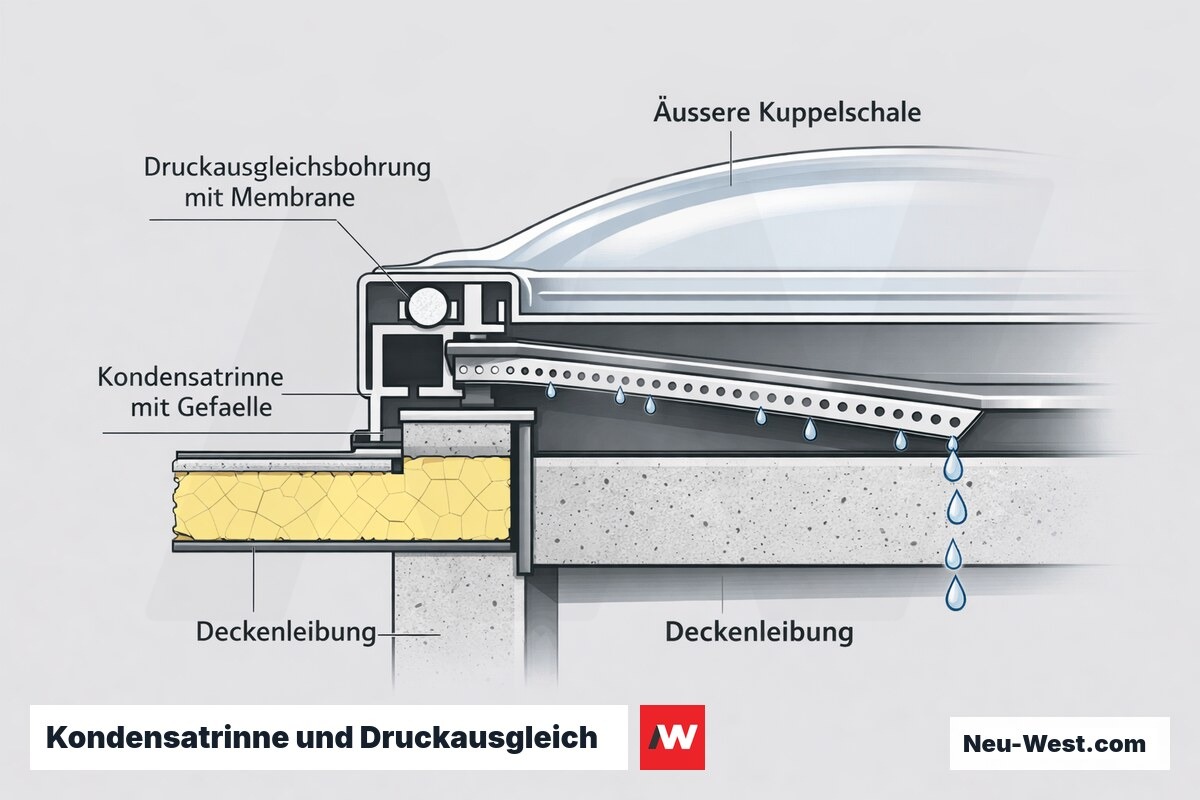

Kondensatrinne und Dampfdruckausgleich: Was viele Einbauer übersehen
Zwischen den Schalen einer Doppel- oder Dreifach-Lichtkuppel bildet sich ein abgeschlossener Luftraum. Fehlt die Druckausgleichsbohrung mit Kapillarschutz-Membrane im unteren Kuppelrahmen, diffundiert Feuchtigkeit bei Temperaturwechsel ein und kondensiert auf der kälteren Außenschaleninnenseite — optisch kaum von echtem Leckwasser zu unterscheiden.
Die Bohrung muss alle 12–18 Monate geprüft und bei Bedarf gereinigt werden. Verstopfungen durch Insekten, Staub oder Pollenfilme sind der häufigste Auslöser von Scheibenbeschlag bei einer ansonsten intakten Kuppel. Hersteller liefern dazu meist eine Ersatz-Membrane im Wartungsset mit.
Separat davon ist die Kondensatrinne zu beurteilen: Sie leitet Tauwasser von der Innenseite der äußersten Schale nach außen ab und muss durchgehend mit Gefälle entwässern. Eine aufwärtsgerichtete oder verstopfte Rinne lässt Kondensat an die Deckenleibung tropfen — ein Schadensbild, das regelmäßig fälschlicherweise als Dachdichtungsversagen diagnostiziert wird.
Bauformen und Systemvarianten im Überblick
Einschalig
Uw ≈ 5,0 W/(m²K), τe bis 92 %. Ausschließlich für unbeheizte Räume (Lager, Nebengebäude). Keine GEG-Eignung für Aufenthaltsräume.
Zweischalig
Uw ≈ 1,5–2,0 W/(m²K), τe ca. 65 %. Standard für Wohn- und Bürogebäude nach GEG. Dampfdruckausgleich zwischen den Schalen ist Pflicht.
Dreischalig
Uw ≈ 0,7–1,1 W/(m²K), τe ca. 50–57 %. Für KfW-Effizienzhäuser und Passivhäuser; teilweise mit Aerogel-Zwischenlage zur weiteren Verbesserung.
RWA-Lichtkuppel
Elektromotorischer Antrieb, CE nach DIN EN 12101-2. Aerodynamische Öffnungsfläche Av = 0,4–0,6 × geometrische Ag. Anschluss an BMA oder manuellen Handtaster.
Lichtband / Sattelprisma
Für Öffnungen > 150 cm Länge. Aluminiumtragprofile; Lichttransmission je nach Verglasung 50–75 %. Erhöhte statische Anforderungen an Öffnungsquerkonstruktion.
Flach-Lichtkuppel (≤ 5° Neigung)
Erhöhte Dichtheitsanforderungen wegen stehender Wasserlache. Spezielle Entwässerungsrahmen und verstärkte Abdichtungsnaht erforderlich; nicht mit Standardkuppeln kombinierbar.
Normklassen Lichtkuppel: Schlagregen, Schneelast und Wind nach EN 1873
DIN EN 1873:2014 ('Einzelne Lichtkuppeln aus Kunststoff — Produktspezifikation und Prüfverfahren') klassifiziert Kuppeln nach Wasserundurchlässigkeit (Klassen E300 bis E1200, Prüfdruck in Pascal nach EN 1027), Windlastwiderstand (W1/W2 nach EN 12211) und mechanischer Festigkeit. Diese Klassen müssen im Produktdatenblatt ausgewiesen sein — ein Fehlen ist ein Warnsignal.
Die Hagelbeständigkeit wird separat nach EN ISO 29584 mit Stahlkugeln verschiedener Durchmesser und definierten Aufprallgeschwindigkeiten geprüft (Klassen HW1–HW5). Für Berlin mit gelegentlichem Starkhagelrisiko gilt HW3 als sinnvolle Mindestanforderung; bei exponierten Flachdächern ohne Schutz durch umliegende Bebauung ist HW4 empfehlenswert.
Schneelastnachweise müssen nach DIN EN 1991-1-3 mit nationalem Anhang separat erbracht werden. Berlin liegt in Schneelastzone 1 (Charakteristischer Schneewert sk = 0,65 kN/m², mit Höhenzuschlag bei Lagen über 200 m). Hersteller-Produktdatenblätter enthalten zulässige Kuppelöffnungsmaße je Schneelastzone — diese Tabelle ist maßgebend, nicht Erfahrungswerte des Einbauers.
Kostenkalkulator: Lichtkuppel einbauen lassen
Kalkulation für 2-schalige PMMA-Kuppel inkl. Aufsatzkranz 15 cm, Kernbohrung/Dachöffnung, Anschlussabdichtung und motorischer NRA-Lüftung. Oft vergessene Mehrkosten: Innenanschluss Wärmedämmung (ca. 80–140 EUR/lfm Schachttiefe), Dampfbremsen-Anschluss (Pauschale ca. 120 EUR), Potentialausgleich bei Metallkranz (ca. 80 EUR). Eingabe: Nettolichtfläche der geplanten Öffnung.
Unverbindlicher Richtwert – der genaue Preis hängt von Untergrund, Aufwand und Ausführung ab.
Technische Kennwerte: Lichtkuppeln nach Schalenanzahl
| Kennwert | Einschalig |
|---|---|
| Uw-Wert [W/(m²K)] | ca. 5,0 |
| Lichttransmission τe | bis 92 % |
| Gesamtenergiedurchlassgrad g | ca. 0,78 |
| Fc-Faktor Innenjalousie hell | 0,55–0,70 |
| Fc-Faktor Außenrollo dunkel | 0,10–0,20 |
| Mindestkranzhöhe (ZVDH) | 150 mm |
| Standardformate Lichtmaß | 60×60 bis 150×150 cm |
| Eigenlast Kuppelkörper | ca. 2–4 kg/m² |
| Typische GEG-Eignung | Nein (Aufenthaltsraum) |

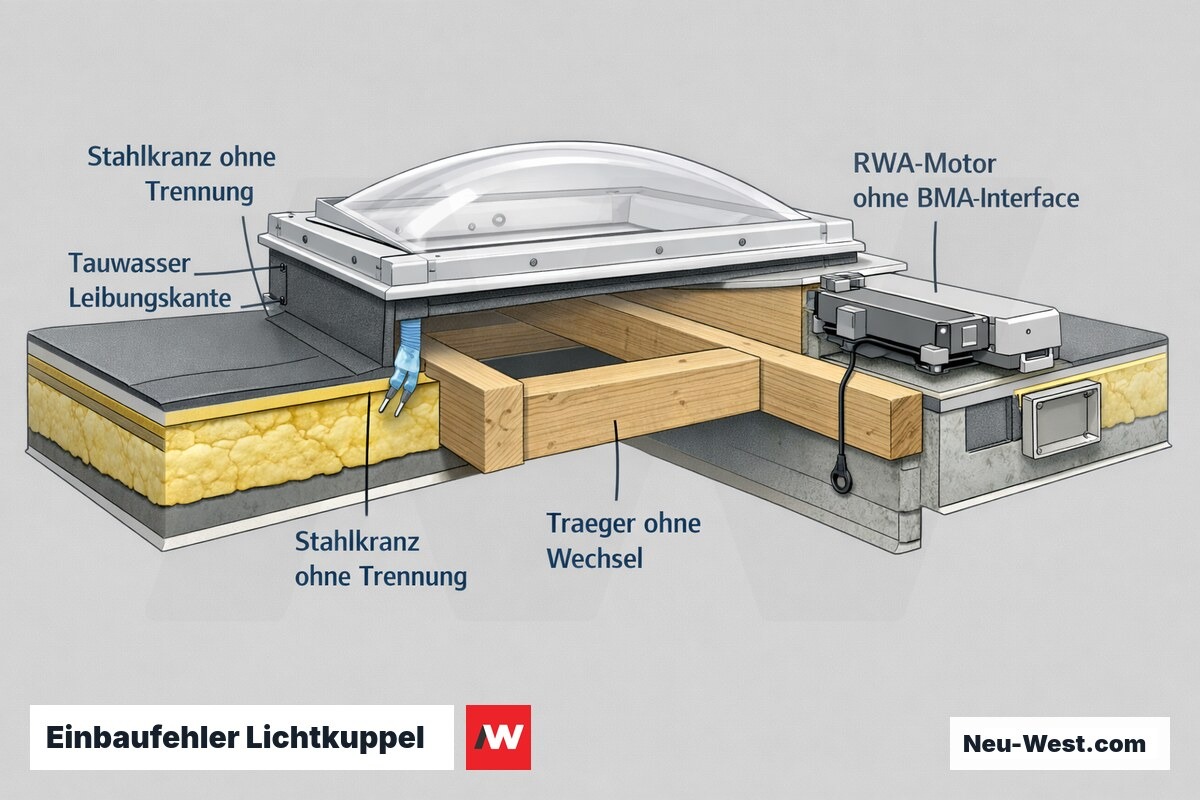

Die fünf häufigsten Einbaufehler bei Lichtkuppeln — und wie sie entstehen
Fehler 1 — Kranzhöhe ab Rohdecke gemessen: Abdichtungsoberkante nicht exakt aufgenommen, effektive Höhe unter 150 mm. Ursache: Zeitdruck bei der Aufmaßphase. Fehler 2 — Abdichtungsbahn schräg abgewinkelt statt senkrecht: Unter thermischer Dehnung reißt die geneigte Naht auf; Wasser steht dahinter. Ursache: falsche Verlegetechnik bei Flüssigabdichtungen.
Fehler 3 — Thermische Brücke am Kranzfuß: Stahlkranz ohne Trennung durchdringt die Dämmebene. Hoher Psi-Wert (ψ) führt zu Tauwasser an der Leibungsinnenkante. Fehler 4 — Öffnungsformat ignoriert Sparrenraster: Kuppelformat passt nicht zu Achsmaßen; Träger werden ohne Wechselnachweis auf zu große Spannweite belastet. Ursache: Kuppelbestellung vor Tragwerksabklärung.
Fehler 5 — RWA-Funktion ohne Abnahme durch Prüfsachverständigen: Motor eingebaut, BMA-Interface fehlt oder Handtaster nicht F-Melder-tauglich ausgeführt. Beim Prüfsachverständigen Brandschutz fällt dies bei der Abnahme auf — Nachbesserungskosten inklusive Gerüst oft höher als der ursprüngliche Einbaupreis. Allen fünf Fehlern gemeinsam ist, dass sie durch eine strukturierte Vorab-Bestandsaufnahme mit Aufmaß, Tragwerkscheck und Blick ins Brandschutzkonzept vermeidbar wären.
Nachträgliche RWA-Umrüstung erfordert Systemnachweise
Einen vorhandenen Öffnungsantrieb nachträglich als RWA zu deklarieren, reicht nicht aus. Erforderlich sind CE-Zertifizierung des Gesamtsystems nach DIN EN 12101-2, Nachweis der aerodynamisch wirksamen Fläche Av und Abnahmeprotokoll durch Prüfsachverständigen Brandschutz. Fehlende Dokumente können zur Nutzungsuntersagung führen.
Sparrenabstand vor Kuppelbestellung klären
Standard-Lichtkuppeln sind auf Rastermaße 62,5 oder 75 cm ausgelegt. Weicht der Sparrenabstand ab, sind Wechselbalken notwendig — mit statischem Nachweis. Frühzeitig klären verhindert Umentscheidungen nach bereits erfolgter Bestellung, da Sondermaße 4–6 Wochen Lieferzeit bedeuten können.
Tageslichtwert TQ und GEG §12
Der Tageslichtwert (TQ = Lichtöffnungsfläche / Raumgrundfläche) beeinflusst die Beurteilung nach GEG §12. Bei TQ > 10 % Dachfläche sind in der Regel separate Nachweise zum sommerlichen Wärmeschutz nach DIN 4108-2 erforderlich — besonders bei Dachgeschossausbauten in Berlin mit großen Flächenöffnungen.
Sonnenschutz an der Lichtkuppel: Fc-Faktor und die Grenzen innenliegender Blenden
Der Fc-Faktor nach DIN EN 14501 beschreibt, welcher Anteil der solaren Einstrahlung durch ein Sonnenschutzelement noch in den Raum gelangt. Innenliegende helle Jalousien oder Rollläden erreichen Fc ≈ 0,55–0,70 — das heißt, 55–70 % der Sonnenstrahlung treffen weiterhin auf die Raumoberflächen, weil die Energie bereits durch die Verglasung eingedrungen ist und sich als Wärmestrahlung verteilt.
Außenliegender Sonnenschutz (integriertes Rollsystem im Kuppelrahmen, Markisengewebe) erreicht dagegen Fc ≈ 0,10–0,25 und ist damit drei- bis fünfmal wirksamer. Bei Lichtkuppeln ist außenliegender Sonnenschutz konstruktiv aufwendig und muss herstellerseitig als integriertes System angeboten werden; Nachrüstlösungen sind selten technisch sauber ausführbar.
Für den sommerlichen Wärmeschutznachweis nach GEG §14 in Verbindung mit DIN 4108-2 können nur außenliegende oder im Scheibenzwischenraum befindliche Sonnenschutzsysteme mit dem abgeminderten Fc-Wert angesetzt werden. Innenjalousien verbessern den rechnerischen Nachweis kaum — ein häufiger Planungsfehler, der erst bei der energetischen Beratung auffällt.

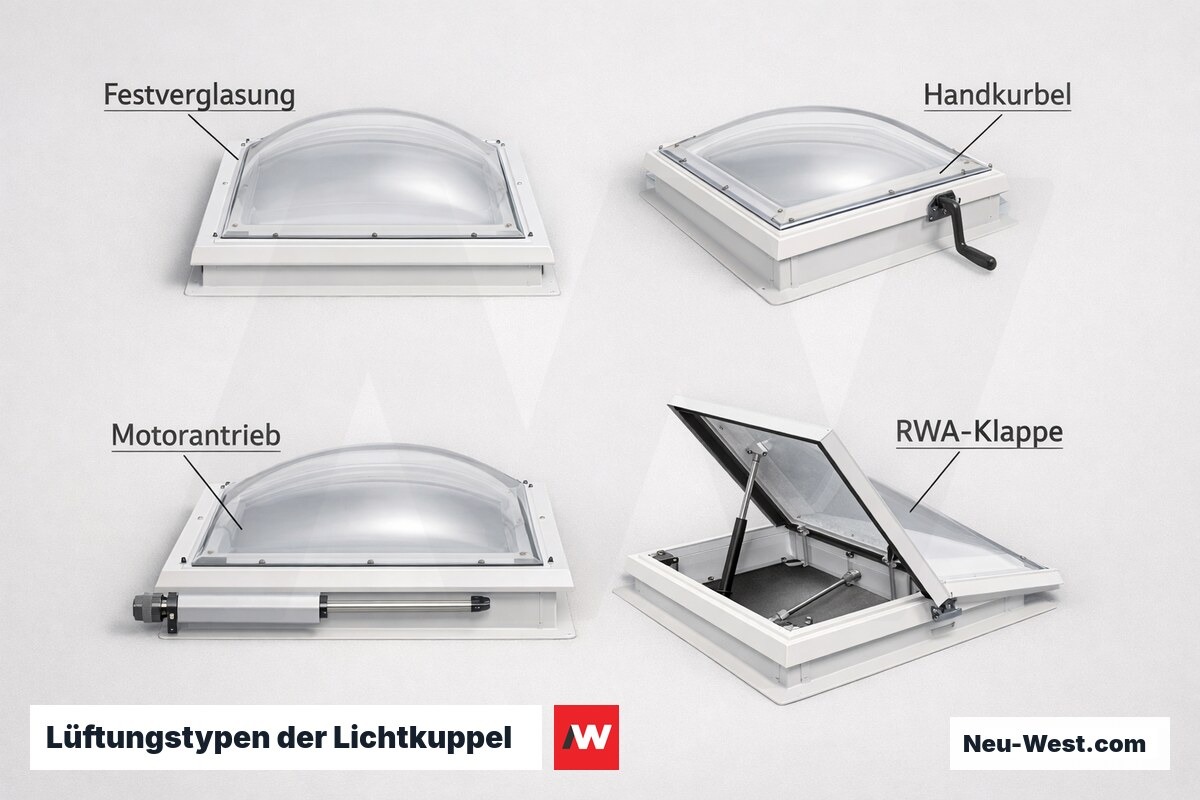

Konfigurator: Lüftungsklasse und Öffnungstyp
Wie wird der Raum unter der Lichtkuppel genutzt — und gilt RWA-Pflicht?
Einbauablauf: Von der Bestandsaufnahme zur abgenommenen Kuppel
Bestandsaufnahme und Statik klären
Exaktes Aufmaß: Sparrenlage, Achsmaße, Dachaufbaudicke ab Rohdecke bis Abdichtungsoberkante. Statischen Nachweis für Öffnungsquerträger (Wechselbalken) einholen. Brandschutzkonzept auf RWA-Pflicht prüfen.
Dachöffnung herstellen
Tragwerksöffnung durch Zimmermann oder Stahlbaufachbetrieb ertüchtigen: Wechselbalken einbauen, Sturznachweis erbringen, Randsparren auf Tragfähigkeit prüfen. Bei Stahlbetondecke: Kernbohrung oder Stemmen mit Randbewehrungssicherung.
Aufsatzkranz montieren
Kranz auf vorbereiteter Holz- oder Betonunterlage befestigen. Höhe kontrollieren: mind. 150 mm über geplanter Abdichtungsoberkante. Thermische Trennung (Dämmstreifen) zwischen Kranzfuß und Tragkonstruktion einlegen.

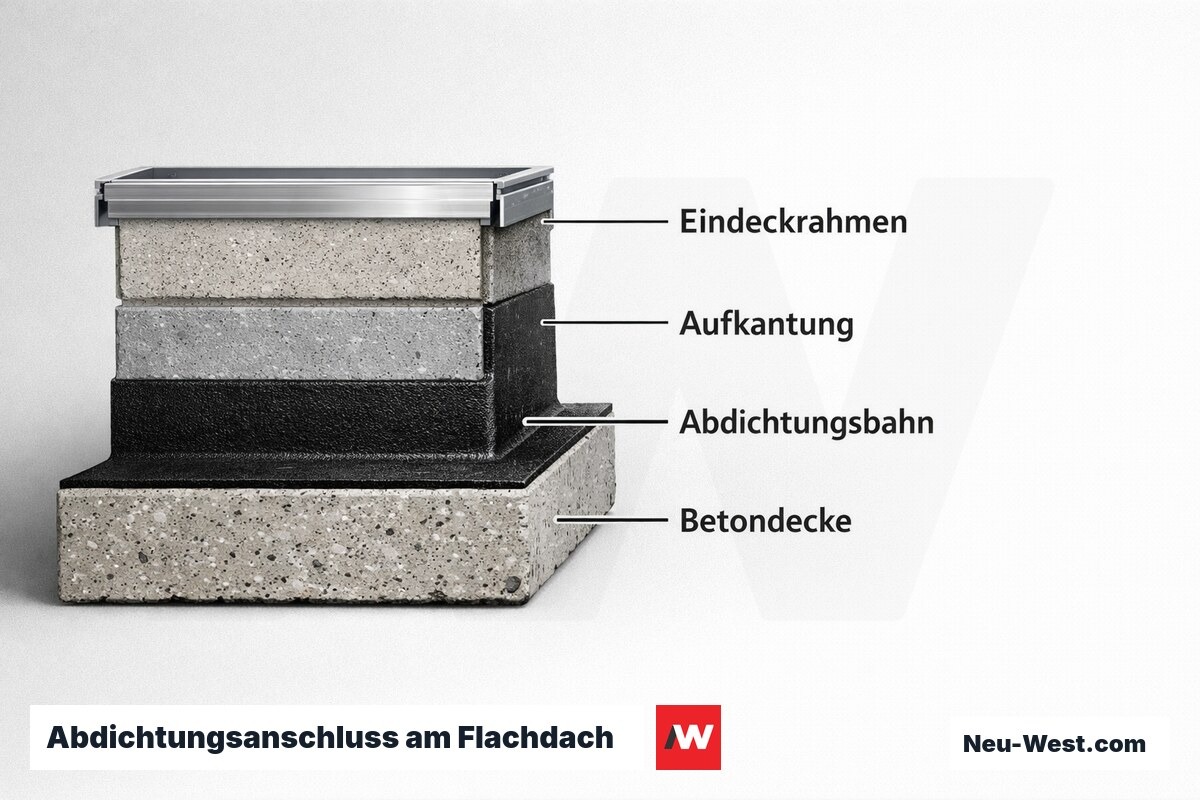

Abdichtungsanschluss ausführen
Dachabdichtungsbahn mind. 150 mm senkrecht am Kuppelwannen-Außenmantel hochführen, Haftgrund auftragen, Bahn einkleben oder aufschweißen. Blechabdeckung auf Kuppelwanne formschlüssig befestigen. Kein Silikon als Hauptdichtmittel.
Kuppelkörper einsetzen und sichern
Kuppel in Kranzrahmen einlegen, Federklemmen oder Schrauben nach Herstellerdrehmomentangabe anziehen. Bei RWA-Kuppeln: Motorhalter und Getriebeeinheit montieren, Kabelführung in wasserdichtem Kabelkanal verlegen.
Innenseitige Leibung und Verkleidung
Leibungsverkleidung dampfdicht an Dampfsperre anschließen, Wärmedämmung lückenlos einlegen (kein Luftspalt an Kranzfuß). Kondensatrinne auf Gefälle nach außen prüfen, Ablauf in Entwässerungsanlage nachweisen.
Funktionsprüfung und Abnahme
Regensimulation (Schlauchtest) auf Dichtheit. Bei RWA: Auslösetest über Handtaster und BMA-Schnittstelle, Dokumentation Av-Flächennachweis, Übergabe Abnahmeprotokoll. Wartungsanleitung (Druckausgleich, Dichtungen) an Betreiber übergeben.

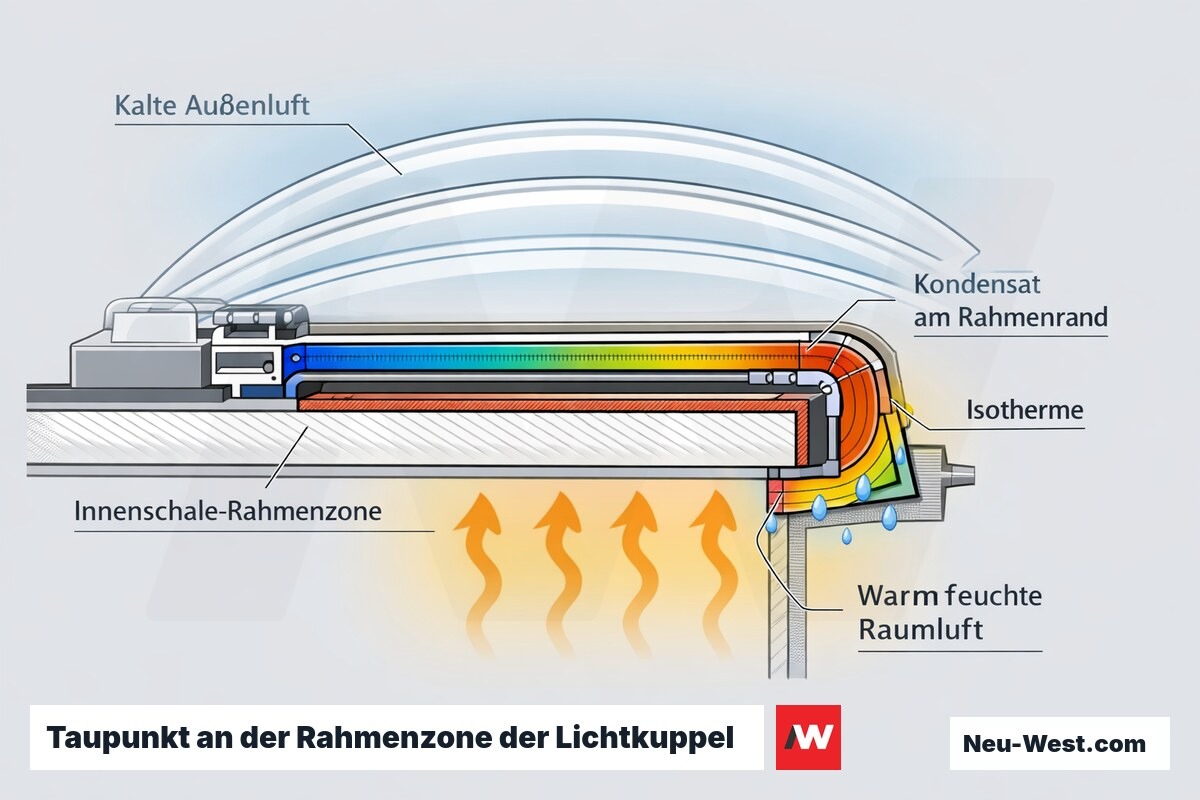

Mehrschalige Lichtkuppeln: Was der Uw-Wert über Kondensatrisiko und Taupunkt nicht zeigt
Der Uw-Wert einer dreischaligen Lichtkuppel beschreibt den flächengemittelten Wärmedurchgangskoeffizienten des transparenten Bereichs. Er berücksichtigt nicht die thermischen Brücken am Rahmen und Kranzanschluss — reale Innenoberflächentemperaturen in den Randzonen können deshalb deutlich unter dem theoretischen Durchschnittswert liegen.
Bei hoher Raumfeuchte (Schwimmbäder, Küchen, Bäder über 60 % relativer Feuchte) liegt der Taupunkt bei 20 °C Raumtemperatur und 65 % Feuchte bei ca. 13,2 °C. Wenn Rahmenzonen der Innenschale bei -10 °C Außentemperatur auf 11–12 °C abkühlen — bei Uw = 0,8 W/(m²K) am Rahmenrand durchaus möglich — kondensiert Wasser, unabhängig vom Verglasung-Uw-Wert.
Der korrekte Prüfparameter ist der Temperaturfaktor fRsi nach DIN 4108-2, der an der ungünstigsten Stelle ≥ 0,70 betragen muss. Für Feuchträume gilt ein höherer Grenzwert. Hersteller weisen fRsi selten im Standard-Datenblatt aus — bei kritischen Nutzungen muss er über eine 2D-Wärmebrückenberechnung separat nachgewiesen werden.
Was kostet Lichtkuppel einbauen lassen?
Alle Angaben netto, Region Berlin, Stand 2025. Basis: Einfeldkuppel 100×100 cm in vorbereitete Dachöffnung.
| Leistung | Preis-Spanne (Richtwert) |
|---|---|
| Lichtkuppel zweischalig 100×100 cm (Material) | 400–700 EUR |
| Lichtkuppel dreischalig 100×100 cm (Material) | 700–1.200 EUR |
| RWA-Motorantrieb (Aufpreis auf Material) | 600–1.400 EUR |
| Einbau Kuppel inkl. Abdichtungsanschluss (Lohn) | 350–700 EUR |
| Tragwerk: Wechselbalken / Öffnungsverstärkung | 250–900 EUR |
| Innenseitige Leibungsverkleidung | 300–800 EUR |
| Elektroanschluss RWA (Steuerung + BMA-Interface) | 400–1.000 EUR |
| Gerüst oder Arbeitsbühne (Tagesmiete, falls nötig) | 250–600 EUR |
| Gesamtkosten Standard-Einbau zweischalig (ohne RWA) | 1.200–2.500 EUR |
| Gesamtkosten dreischalig mit RWA-Ausstattung | 2.500–5.000 EUR |
Richtwerte für Berlin/Brandenburg, projektabhängig — kostenloses Festpreis-Angebot anfragen.
Lichtkuppel einbauen lassen: Kosten vollständig aufgeschlüsselt
Die größte Kostenunsicherheit liegt im Tragwerk: Wird beim Aufmaß ein Wechselbalken notwendig oder muss bei einer Stahlbetondecke ein Kernbohrtrupp hinzugezogen werden, steigen die Nebenkosten auf 900–2.000 EUR. Diese Position sollte vor Auftragsvergabe durch einen Statiker oder erfahrenen Zimmermann verbindlich eingeschätzt werden — pauschale Einbauangebote ohne Tragwerksaufnahme sind hier wenig belastbar.

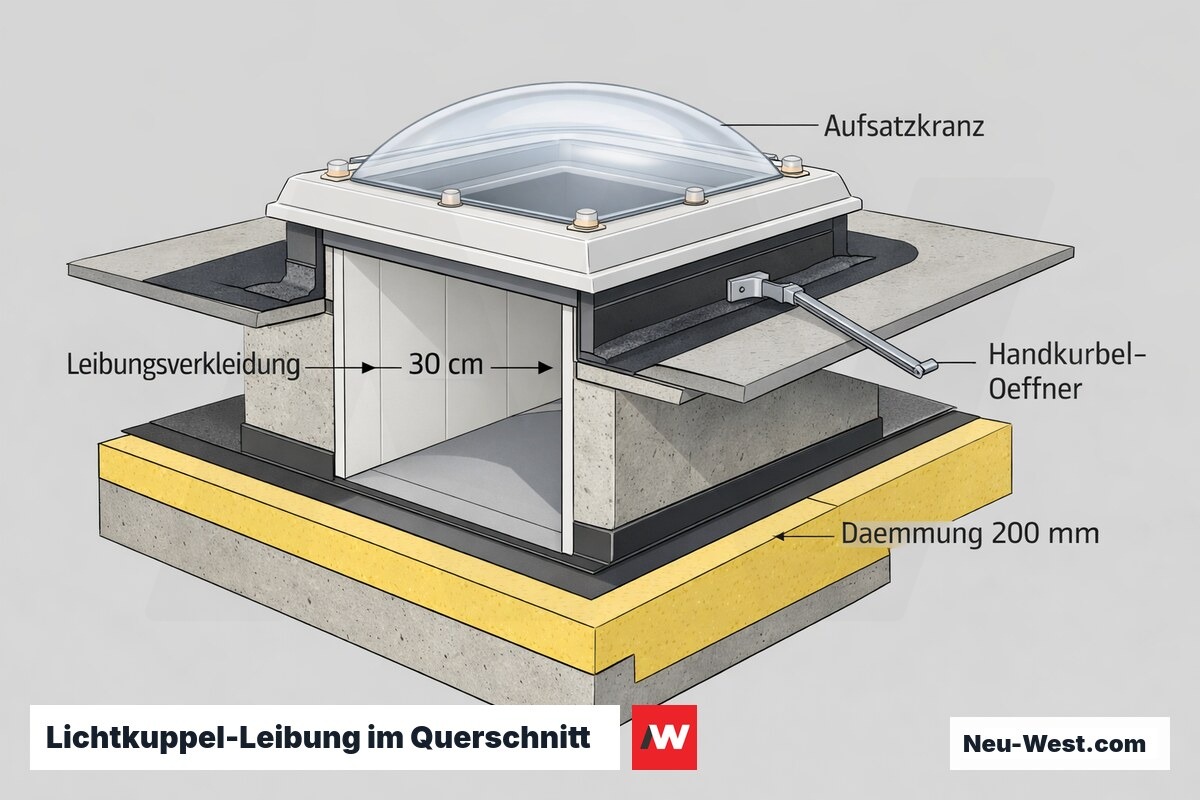

Häufig unterschätzt wird die Leibungsverkleidung: Bei Warmdächern mit 180–240 mm Dämmung beträgt die Leibungstiefe 25–35 cm. Je nach Material (Gipskarton, Alublech, Holzpaneel) und Formgebung kostet die innenseitige Auskleidung 300–800 EUR zusätzlich — sie ist im Einheitspreis des Kuppeleinbaus fast nie enthalten und erscheint oft erst im Nachtragsangebot.
Wer die RWA-Vollausstattung scheut, sollte prüfen, ob ein manueller Handöffner (Kurbelstange oder Seilzug) ausreicht — dieser ist zulässig, wenn keine automatische Entrauchungsanlage nach Brandschutzkonzept gefordert ist, und kostet nur 80–200 EUR Aufpreis. Elektromotorische Antriebe sind nur bei BMA-Pflicht oder Komfortfunktion zwingend erforderlich.
