Armaturen anschließen lassen in Berlin – Sanitärfachbetrieb
Ob Einhebelmischer, Thermostatbatterie oder Unterputzarmatur – jede Armaturmontage beginnt mit der korrekten Gewindezuordnung: Konische Außengewinde (Typ R nach ISO 7-1) werden mit Hanf oder PTFE-Dichtband abgedichtet; zylindrische Gewinde (Typ G nach ISO 228-1) erfordern zwingend eine Flachdichtung oder O-Ring am Anschlagbund. Wird dieser Unterschied ignoriert, entsteht häufig eine schleichende Leckage, die sich erst nach Wochen zeigt.
Besonders fehleranfällig ist die Exzenter-Montage bei Wand-Einlochbatterien: Der Standardachsabstand beträgt 150 mm, Fertigungsabweichungen im Bestand liegen häufig bei ±5 bis 10 mm – hier entscheiden die richtigen Exzenterverschraubungen und deren Winkelausgleich, ob die Armatur senkrecht sitzt und dicht bleibt.
Was umfasst Armaturen anschließen?
- Absperrung, Druckentlastung und Kontrolle der Anschlussleitungen (Gewindetyp, Korrosionszustand, Rohrdurchmesser)
- Demontage der Altarmatur und fachgerechte Entsorgung nach Abfallverzeichnis-Verordnung (AVV)
- Dichtungsauswahl nach Gewindetyp: PTFE-Band oder Hanf bei konisch (R), Flachdichtung oder O-Ring bei zylindrisch (G)
- Einbau von Rückflussverhinderer und Wartungsarmatur (Eckventil) nach DIN EN 1717
- Armaturenmontage mit Drehmomentschlüssel gemäß Herstellervorgabe, kein Freihand-Anzug
- Druckprobe und Dichtheitsnachweis nach DIN EN 806-4 mit schriftlichem Prüfprotokoll
Zur fachgerechten Armaturmontage gehören neben dem eigentlichen Anschluss auch die Überprüfung von Fließdruck und Betriebsdruck: Thermostatbatterien benötigen in der Regel mindestens 1,0 bar Fließdruck; bei großen Regenbrausen oder Körperduschen können 2,0–3,0 bar erforderlich sein. Weicht der gemessene Fließdruck ab, muss vor der Montage ein Druckminderer oder Druckerhöher bewertet werden.
Rückflussschutz nach DIN EN 1717: Welche Armatur braucht welches Sicherungsniveau?
DIN EN 1717 klassifiziert Flüssigkeiten in fünf Kategorien (FL 1 = Trinkwasser bis FL 5 = hochgiftig). Waschtisch-Armaturen fallen in FL 3 (mikrobiell bedenklich durch möglichen Eintauchkontakt mit Beckenwasser) — gefordert ist mindestens ein Rohrbelüfter Typ EA oder Rückflussverhinderer Typ BA mit Belüftungszone zwischen den Rückschlagventilen.

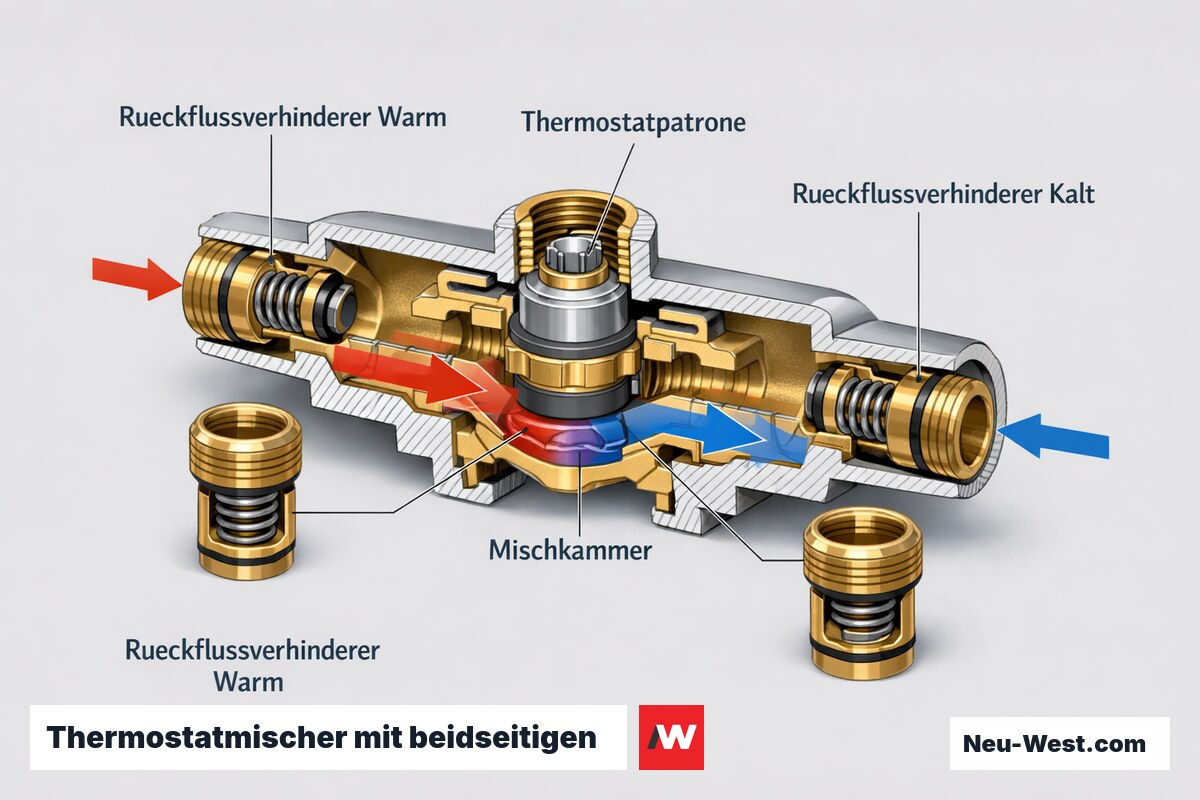

Küchenarmaturen mit ausziehbarem Aufsatz gelten ebenfalls als FL 3 — ein Rückflussverhinderer Typ CA reicht hier nicht. Thermostatmischer müssen nach EN 1111 auf beiden Eingangsseiten (Kalt/Warm) unabhängige Rückflussverhinderer besitzen, um Druckquerverbindungen zwischen den Netzen auszuschließen. Fehlt das, entspricht die Installation nicht den anerkannten Regeln der Technik.
Einhandmischer vs. Thermostatarmatur: Systemvergleich
| Kriterium | Einhebelarmatur | Thermostatarmatur |
|---|---|---|
| Temperaturkonstanz bei Druckschwankung | Keine aktive Regelung | ± 2 K bei ΔP 0,1 MPa (EN 1111/EN 1287) |
| Verbrühungsschutz (< 43 °C) | Nur externer Sicherheitsmischer | Integrierter Temperaturstopp |
| Legionellenprophylaxe (60 °C-Spülung) | Manuell einstellbar | Separate Hygienefunktion erforderlich |
| Rückflussverhinderer | Extern nachrüsten | Integriert (EN 1111) |
| Kartuschenwechsel-Intervall Berlin | 5–8 Jahre | 2–4 Jahre (kalkbedingt) |
| Eignung Mehrfamilienhaus Zirkulation | Bedingt | Empfohlen — Druck variiert |
| Anfangsinvestition | Gering | Mittel bis hoch |
Einhandmischer oder Thermostat: Technische Entscheidungskriterien im Vergleich
Der Einhebelarmatur fehlt jede aktive Temperaturregelung: Bei schwankendem Netzdruck — typisch in Mehrfamilienhäusern mit simultaner Entnahme — kann die Auslauftemperatur um mehrere Grad springen. Bei stabiler Einzelversorgung (Durchlauferhitzer) unkritisch; bei zentraler Warmwasserversorgung mit Zirkulationsleitung ein planbarer Mangel.
Thermostatarmaturen nach EN 1111 (Badewanne/Brause) und EN 1287 (Waschtisch) halten die eingestellte Temperatur bei einer Druckänderung von 0,1 MPa auf maximal ± 2 K. Für Gebäude mit Legionellenprophylaxepflicht nach DVGW W 551 (Speicher > 400 l oder Rohrabschnitt > 3 l) ist die Thermostatarmatur mit Mindesttemperaturfunktion keine Wahl, sondern anerkannte Regel der Technik.
Armaturenwerkstoffe: Eigenschaften und Trinkwassereignung
Bleifreies Messing (CW509L)
Standardwerkstoff für drucktragende Armaturenkörper. Bleigehalt < 0,1 % — konform mit KTW-BWGL 2021 und TrinkwV 2023. Älteres CW617N (~2 % Pb) ist für neue Trinkwasserinstallationen nicht mehr zulässig. Hohe Bearbeitbarkeit, bewährt korrosionsbeständig bis 90 °C.
Edelstahl (1.4401 / 1.4571)
Keine Schwermetallauslaugung — hygienisch vorteilhaft in sensiblen Bereichen. Chloridbeständig bis ca. 150 mg/l Cl⁻ (Typ 1.4571); Berliner Netz mit 25–60 mg/l unkritisch. Keine galvanischen Probleme mit Kupferleitungen. Teurer, begrenzte Sondermaße.
Kunststoff (PP, POM, PVDF)
Nur mit gültiger KTW-Prüfung (KTW-BWGL 2021) trinkwassergeeignet. PP bis 70 °C, PVDF bis 120 °C — letzteres für chemisch belastete Sonderlösungen. Keine galvanischen Effekte. Nicht für dauerhaft druck- und temperaturbelastete Absperrorgane im Hauptstrang.
Rotguss (CC499K)
Verbreitet bei Absperrventilkörpern und Flanschverbindungen. Geringerer Bleigehalt als historisches Messing (CC499K neuerer Chargen: < 0,5 % Pb). KTW-BWGL-Konformität seit 2023 nachweispflichtig. Im Altbaubestand häufig — beim Armaturentausch auf aktuelle Spezifikation prüfen.
Armaturenwerkstoffe und Trinkwassereignung: Was Planer wissen müssen
Seit der KTW-Bewertungsgrundlage 2021 (Umweltbundesamt) müssen alle Werkstoffe im dauerhaften Trinkwasserkontakt eine formale Eignungsprüfung nachweisen. Armaturen mit DVGW-Prüfzeichen (Prüfgrundlage KTW-BWGL) oder europäischer Konformität (ACS, WRAS) gelten als konform — fehlt das Zertifikat bei der Abnahme, ist eine Mängelrüge möglich.

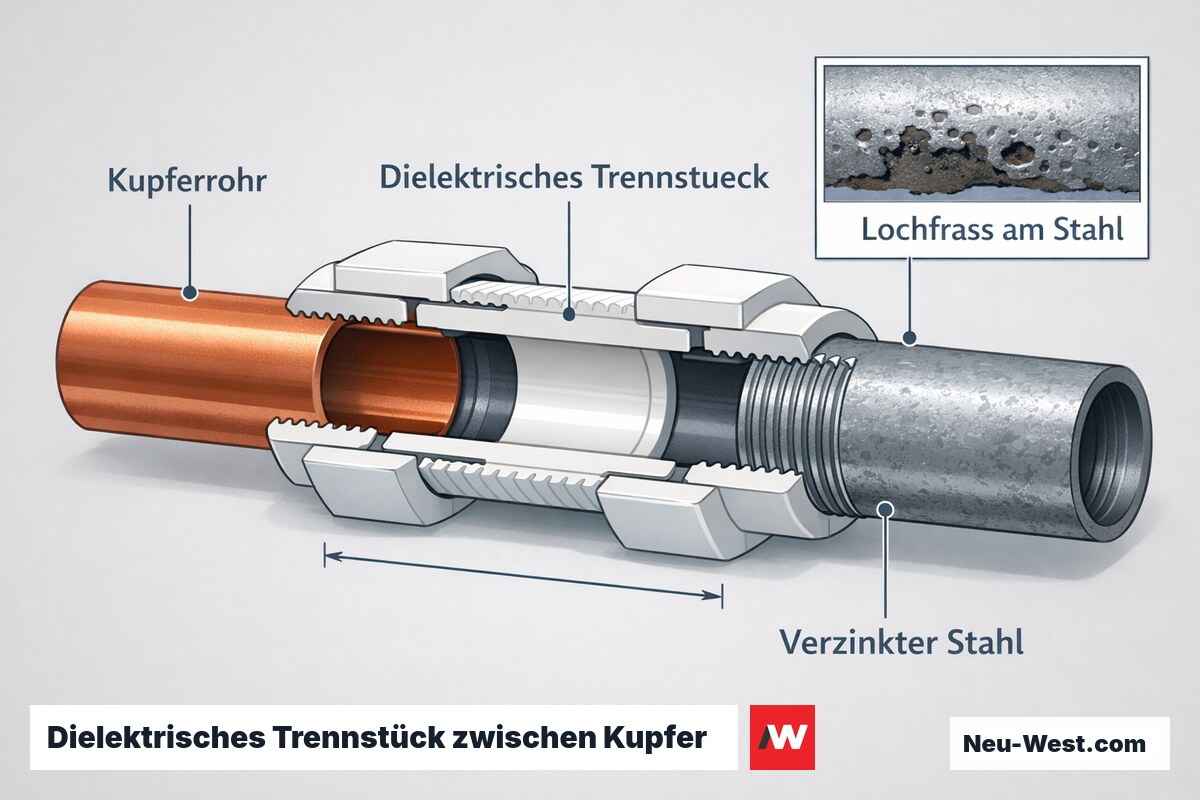

Bei Mischinstallationen bilden Kupfer und verzinkter Stahl ohne galvanische Trennung ein elektrochemisches Element: Der Stahl entwickelt Lochfraß innerhalb weniger Monate. Vorgeschrieben ist ein dielektrisches Trennstück (Kunststoffhülse oder -verschraubung, mindestens 50 mm Länge) zwischen unverträglichen Metallen — Messing als Zwischenstück allein reicht dafür nicht.
Technische Kennwerte beim Armaturenanschluss
| Betriebsdruck Trinkwasser-Installation | max. 0,5 MPa (5 bar) nach DIN 1988-200 |
|---|---|
| Prüfdruck nach Montage | 1,1 × Betriebsdruck, 30 min. (DIN 1988-100) |
| Warmwasser-Mindesttemperatur Speicher | 60 °C (DVGW W 551 / TrinkwV) |
| Anschlussgewinde Waschtischarmatur | G 3/8' (flexschlauchseitig) |
| Anschlussgewinde Küchen-/WC-Zulauf | G 1/2' (Wandanschluss) |
| Normiertes Achsmaß Doppelarmatur | 150 mm (europäischer Standard) |
| Wärmedehnung Kupfer | 1,7 mm / (m · 10 K) |
| Berliner Trinkwasser-Härte | 14–16 °dH (Berliner Wasserbetriebe) |
| Schallschutz-Grenzwert Sanitärinstallation | ≤ 30 dB(A) nach DIN 4109-1:2018 |
| Lebensdauer Flexschlauch (DVGW-geprüft) | 10 Jahre deklariert |
Wasserhärte Berlin: Kalkschutz und normative Grenzen beim Armaturenanschluss
Das Berliner Leitungswasser weist je nach Versorgungszone 14–16 °dH auf (Berliner Wasserbetriebe) — klar im harten Bereich. Kalkabscheidungen in Kartuschen, Durchflussreglern und Wärmetauscherfeldern von Thermostatarmaturen entstehen bei diesen Härtewerten ohne Schutzmaßnahmen innerhalb von 6–18 Monaten und beeinträchtigen Funktion und Regelgenauigkeit messbar.
Polyphosphat-Dosierer (Kristallmodifikation) oder Ionentauscher-Patronen (echte Enthärtung) vor der Armatur sind in Berlin keine Komfortmaßnahme, sondern Stand der Technik. Strahlregler und Durchflussbegrenzer sollten alle 6–12 Monate gereinigt oder gewechselt werden — ein vollständig verkalkter Perlator kann den Nennfluss (z. B. 6 l/min) auf unter 2 l/min drosseln, ohne dass das an der Armatur äußerlich sichtbar ist.
Welcher Armaturentyp passt?
Was ist das primäre Anforderungsprofil der Einbausituation?
Hauswasserdruck über 5 bar: Druckreduzierventil Pflicht
DIN 1988-200 begrenzt den Betriebsdruck in Trinkwasserinstallationen auf max. 0,5 MPa (5 bar). Überschreitet der Netzanschlussdruck diesen Wert — in Berlin-Mitte und Neubauvierteln mit Hochdrucknetz keine Seltenheit — ist ein Druckreduzierventil unmittelbar nach dem Hausanschluss vorgeschrieben. Ohne Reduzierung führen Druckstöße zum vorzeitigen Versagen von Kartuschen, Flexschläuchen und Einbaumengen-Reglern.
Flexschlauch ohne PN-Kennzeichnung: Sofortaustausch erforderlich

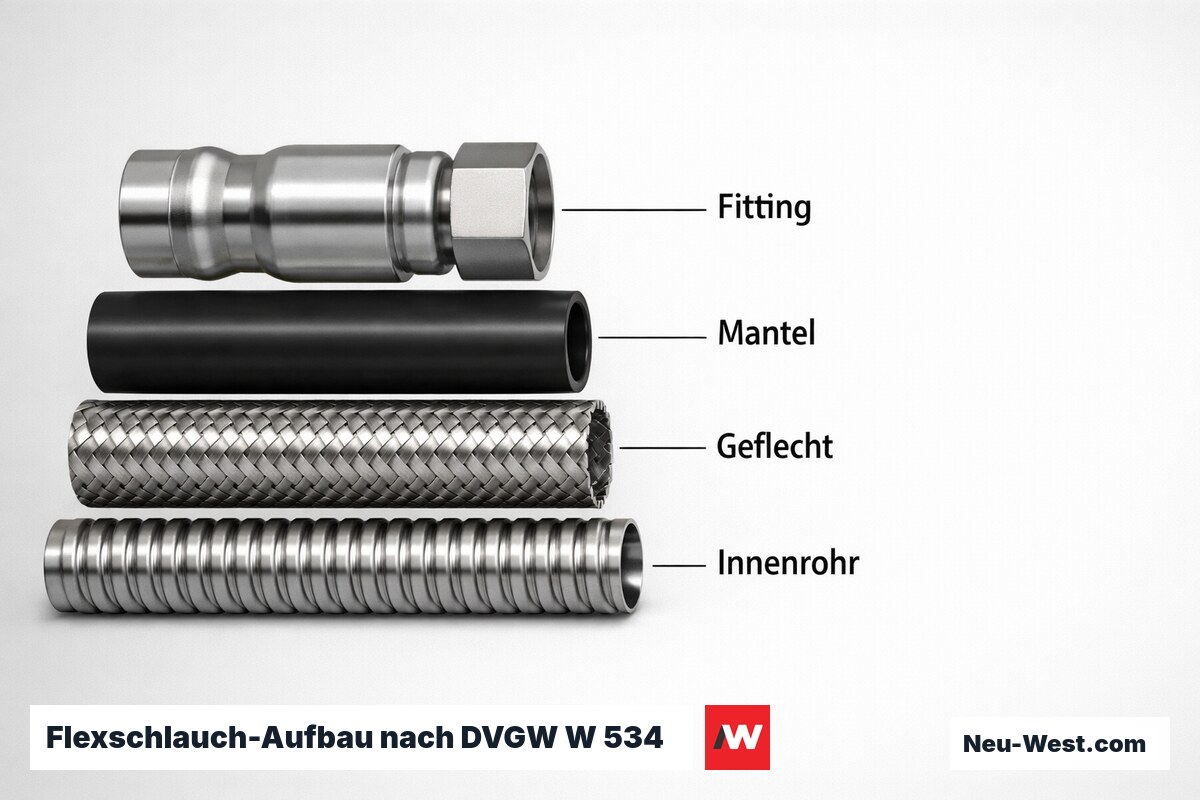

Zugelassene Verbindungsschläuche (Armatur → Wandanschluss) tragen zwingend eine PN-10- oder PN-16-Kennzeichnung und ein DVGW-Prüfzeichen. Schläuche ohne Kennzeichnung, mit Bleidichtring (Altbau vor 2000) oder sichtbarer Korrosion am Überwurf sind sofort zu ersetzen. Die deklarierte Lebensdauer beträgt 10 Jahre — danach vorsorglich tauschen, auch ohne sichtbaren Schaden.
Serviceventil je Armatur: nach DIN 1988-200 beim Neubau Pflicht
DIN 1988-200 schreibt vor, dass jede Entnahmearmatur einzeln absperrbar sein muss — ohne den gesamten Strang zu unterbrechen. Eckventile oder Unterputz-Absperrventile direkt unterhalb der Armatur erfüllen das. Im Altbaubestand fehlen sie oft: Nachrüsten spart bei jedem späteren Armaturentausch eine Hausstrangabsperrung und die Benachrichtigung aller Nutzer.
DVGW-Prüfzeichen: Nachweispflicht bei Abnahme
Alle in Trinkwasserinstallationen eingebauten Armaturen und Verbindungsmittel müssen eine KTW-BWGL-konforme Prüfung nachweisen — DVGW-Prüfzeichen, europäisches ACS- oder WRAS-Zertifikat. Fehlt der Nachweis bei der Abnahme, kann der Auftraggeber Nachbesserung verlangen. Fachbetriebe sollten Prüfnachweise für verbaute Produkte grundsätzlich in der Montagedokumentation ablegen.

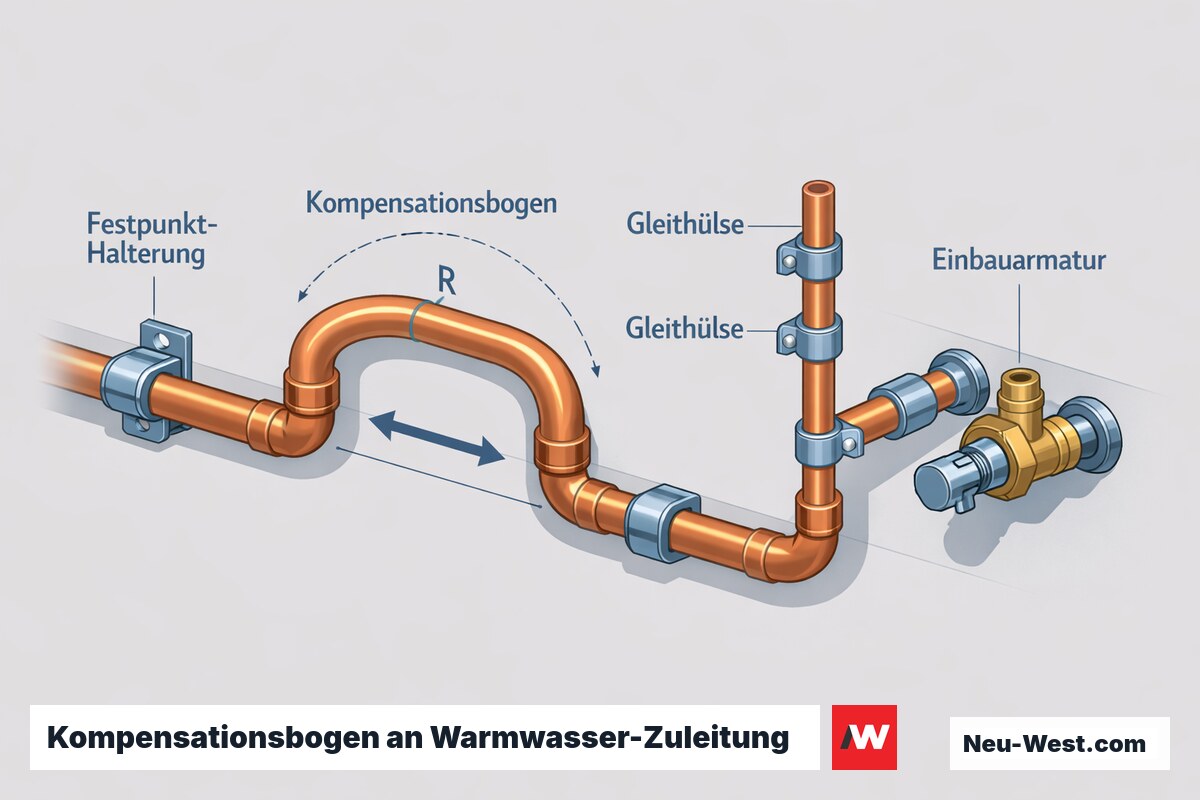

Längenausdehnung: Warum Kompensatoren bei langen Zuleitungen unverzichtbar sind
Kupferrohr dehnt sich um ca. 1,7 mm je Meter und 10 Kelvin Temperaturänderung aus. Eine 5 m lange Warmwasserleitung, die von Montagetemperatur (15 °C) auf Betriebstemperatur (60 °C) aufheizt, verlängert sich um rund 38 mm. Ohne Kompensation entstehen an starren Einbindepunkten — Armaturen, Wandrosetten, Schellenbefestigungen — Biegewechselspannungen, die Gewinde-Risse und Einpressnaht-Ermüdung provozieren.
DIN 1988-200 Abschnitt 5 schreibt für Warmwasserleitungen die Anordnung von Festpunkten und freien Dehnlängen vor. Senkrechte Steigestränge benötigen Gleithülsen an jeder zweiten Rohrklemme; bei horizontalen Zuleitungen über 3 m zu einer Einbauarmatur ist ein Kompensationsbogen (Mindestbiegeradius ≥ 3 × Rohraußendurchmesser) oder ein geprüfter Wellrohr-Flexanschluss Stand der Technik.
Ablauf einer fachgerechten Armaturenmontage
Bestandsaufnahme und Absperrung
Betriebsdruck am nächsten Absperrventil prüfen (Manometeranschluss). Relevant: Über 5 bar liegt Druckreduzierungspflicht vor. Leitungsabschnitt drucklos setzen und restentleeren; bei Altbau Zustand der Zuleitungen (Wandstärke, Werkstoff, Korrosion) sichten.
Maße und Gewindetypen prüfen
Achsabstand der Wandanschlüsse (150 mm Normmaß), Gewindegröße und Gewindeart bestimmen: G (DIN EN ISO 228, zylindrisch — dichtet über Flachdichtung) vs. R (kegelig — dichtet über Gewindeeingriff). Verwechslung ist häufigste Ursache für Schleichleckagen.
Gewindedichtung und Montage
G-Gewinde: Flachdichtung oder O-Ring an der Anlagefläche — kein PTFE auf dem Gewinde. R-Gewinde: PTFE-Band (3–5 Lagen G 1/2', Uhrzeigerrichtung) oder Hanf + Gewindepaste. Anzugsmoment Messing auf Messing: max. 15–20 Nm; Drehmomentschlüssel bei Unterputz-Einbau empfohlen.
Rosetten und Flexschläuche
Wandrosetten plan und dicht setzen; in Nassbereichen mit Gummidichtring. Flexschläuche mit DVGW-Prüfzeichen und PN-Kennzeichnung verwenden, handfest anziehen — nie mit Zange nachziehen (Dichtung quillt auf, Gewinde bricht).
Spülphase vor Inbetriebnahme
Strahlregler demontieren, Absperrventile öffnen, mindestens 5 Minuten spülen. Kupferspäne, Hanffasern und Schweißperlen wandern sonst in Kartuschen und Ventilsitze — Folge: Tropfverlust und Dauergeräusche innerhalb weniger Monate.
Druckprüfung und Dokumentation
Neuinstallationen einer Druckprüfung nach DIN 1988-100 unterziehen (1,1 × Betriebsdruck, 30 min., kein messbarer Druckabfall). Protokoll mit Datum, Prüfdruck und Ergebnis — erforderlich für Gewährleistungsnachweis und Versicherungsfall.
Häufige Installationsfehler beim Armaturenanschluss und ihre Folgeschäden
Der häufigste Fehler ist zu hohes Anzugsmoment beim Einschrauben von Messingarmaturen: Gewinde-Querschnitte reißen durch verzögerte Spannungsriss-Korrosion — Leckagen entstehen erst Monate nach der Montage, oft hinter Verkleidungen. Zweithäufig: fehlende Spülphase nach Montage — Kupferspäne und Hanfreste wandern in Kartuschen und zerstören Dichtflächen innerhalb weniger Monate.
Weniger bekannt, aber praxisrelevant: die Verwechslung der Gewindetypen. Das zylindrische G-Gewinde (DIN EN ISO 228) dichtet ausschließlich über eine Flachdichtung an der Anlagefläche — PTFE-Band auf dem Gewinde erzeugt hier nur eine Scheinabdichtung, die unter Betriebsdruck versagt. Wer G-Gewinde-Armaturen mit PTFE statt Flachdichtung einbaut, provoziert Schleichleckagen, die im Fließestrich oder hinter Fliesen unbemerkt über Wochen zum Wasserschaden werden.
Anschluss-Aufwand-Rechner (Richtwert Berlin)
Basis: Aufputz-Anschluss an bestehende vorbereitete Anschlusspunkte, Berliner Handwerkertarif netto. Aufschläge: Unterputz-Armatur +40–60 %, Neubau-Erstanschluss ohne vorhandene Eckventile +25–35 %, Leitungserneuerung im Bestand: Einzelaufmaß erforderlich.
Unverbindlicher Richtwert – der genaue Preis hängt von Untergrund, Aufwand und Ausführung ab.

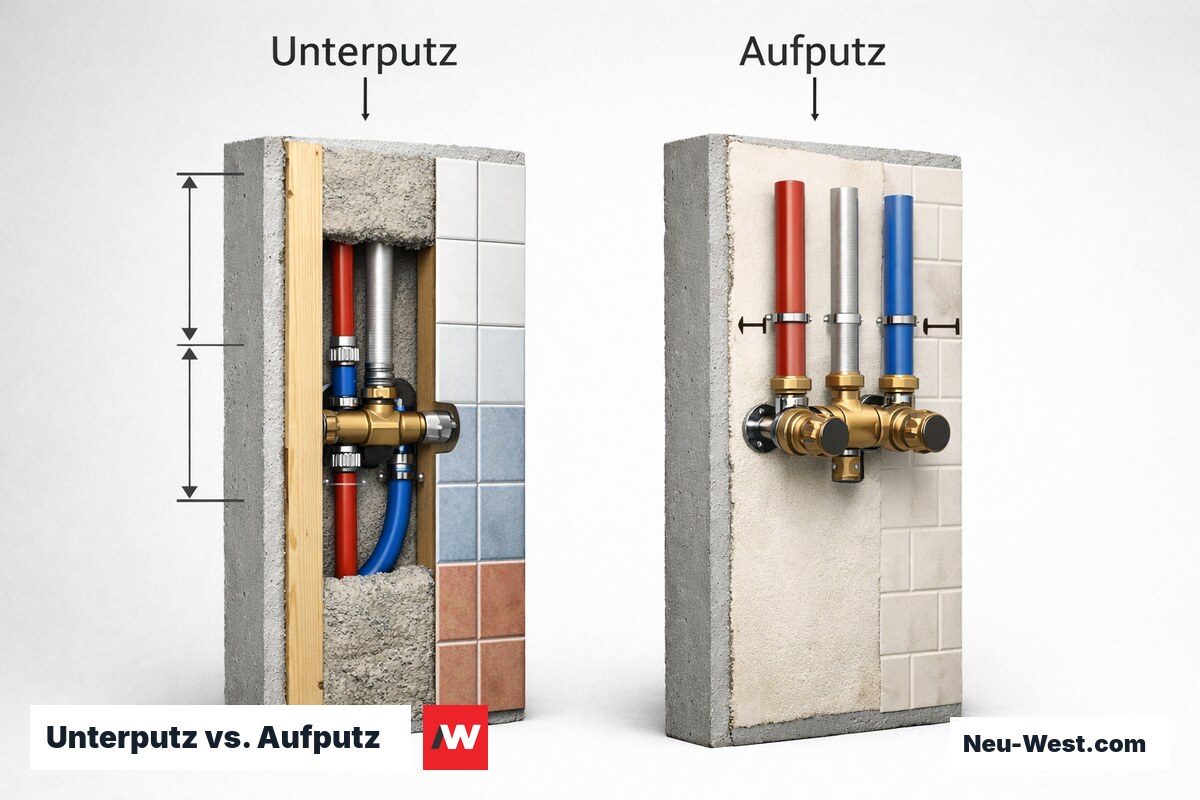

Unterputz- vs. Aufputzarmaturen: Planungsentscheidung mit Folgen
Vorteile
- Unterputz: Keine sichtbaren Leitungen — ästhetisch minimalistisch, kein Platzverlust
- Unterputz: Mechanischer Schutz des Anschlussbereichs durch Wandeinbau
- Aufputz: Volle Zugänglichkeit für Wartung und Austausch — ohne Stemmarbeiten
- Aufputz: Nachträgliche Montage ohne Vorwandinstallation möglich
- Aufputz: Geringere Installationskosten, kürzere Montagezeit
Nachteile / Grenzen
- Unterputz: Wartungszugang erfordert Revisionsöffnung — ohne Planung drohen Stemmarbeiten
- Unterputz: Leckagen hinter Verkleidung oft erst bei Schimmel oder Feuchtefleck sichtbar
- Unterputz: Armaturentausch an Einbautiefe des Installationskörpers gebunden — nicht modellneutral
- Aufputz: Sichtbare Rohre erfordern gestalterische Einbindung oder Verkleidung

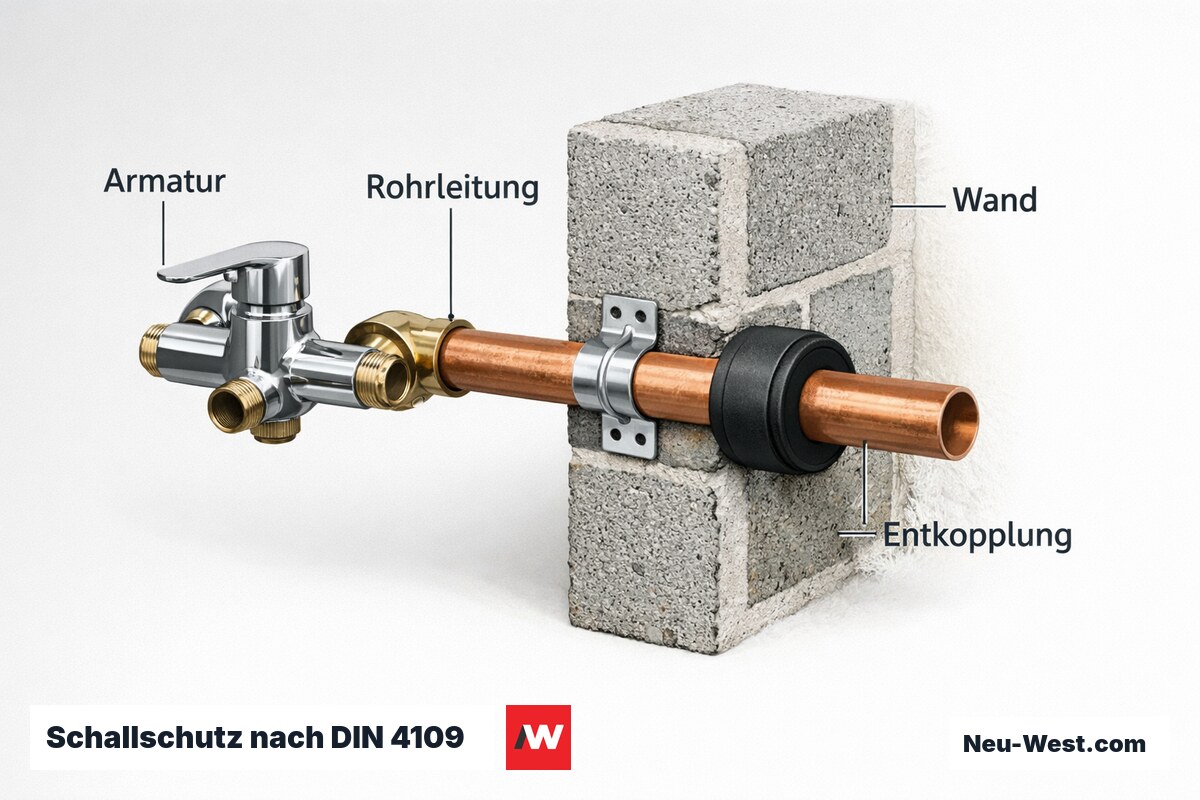

- Aufputz: Schallübertragung auf Wandrosette ohne Entkopplungseinlage kann DIN 4109-1-Grenzwert (30 dB(A)) überschreiten
Wartungspflicht: Was Eigentümer und Verwalter bei Sanitärarmaturen beachten müssen
Die novellierte TrinkwV (2023) verpflichtet Betreiber von Trinkwasserinstallationen in Mehrfamilienhäusern und gewerblichen Gebäuden zur Gefährdungsanalyse und regelmäßigen Betriebsuntersuchung. Für Armaturen bedeutet das: Thermostaten jährlich auf Funktion bei Mindesttemperatur 60 °C prüfen, Rückflussverhinderer auf Schließkraft testen, Patronenfilter in Berlin alle 6 Monate tauschen.

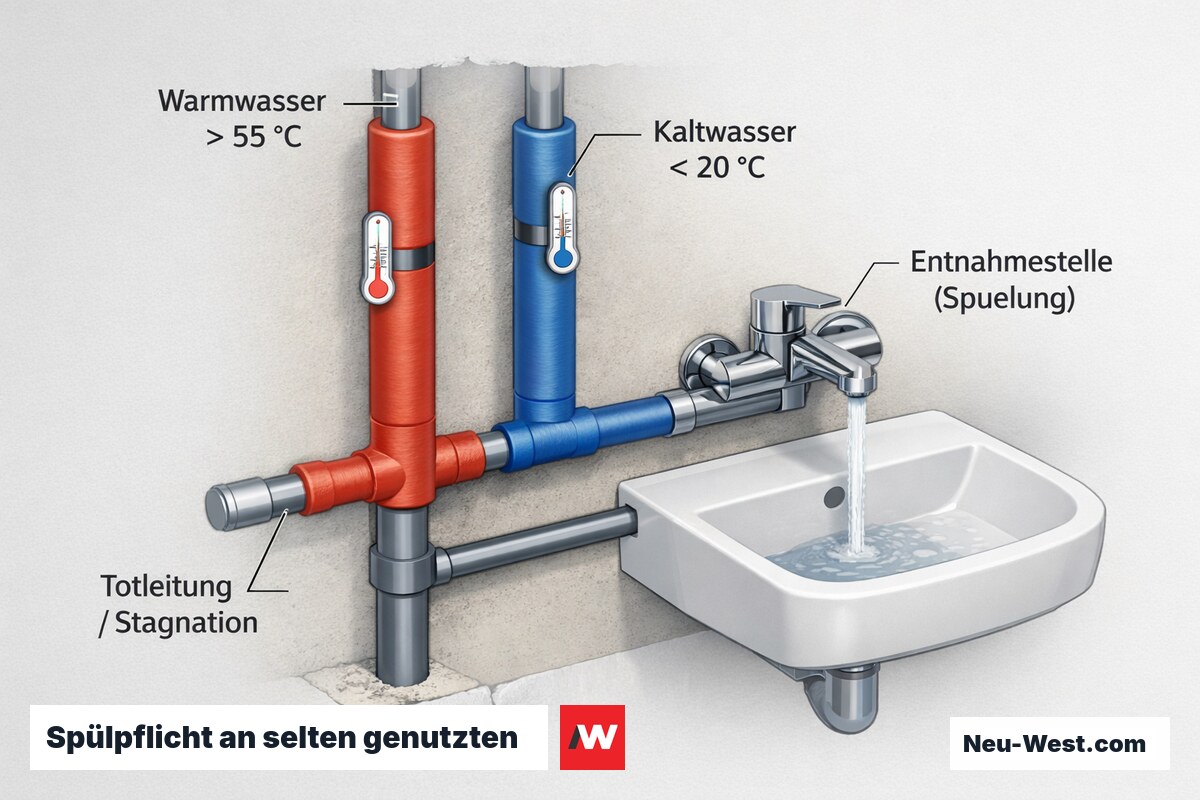

Nach DVGW W 557 sind Entnahmestellen in selten genutzten Leitungsabschnitten (Ferienwohnungen, Leerstand) mindestens wöchentlich 3–5 Minuten zu spülen — Warmwasser auf > 55 °C, Kaltwasser auf < 20 °C — um Legionellenwachstum zu verhindern. Nachgewiesener Befall (> 100 KBE/100 ml nach TrinkwV) kann zu behördlichem Nutzungsverbot und zivilrechtlicher Haftung des Verwalters führen.
Was kostet Armaturen anschließen?
Kosten abhängig von Armaturentyp, Einbausituation (Aufputz/Unterputz/Rohbau) und Zugänglichkeit. Richtwerte Berlin, Handwerkerleistung netto, ohne Armaturenmaterial:
| Leistung | Preis-Spanne (Richtwert) |
|---|---|
| Waschtisch-Armatur anschließen (Aufputz, inkl. Flexschläuche) | 80–130 EUR |
| Küchenarmatur tauschen (inkl. Eckventile erneuern) | 100–160 EUR |
| Thermostat-Brausearmatur montieren (Aufputz) | 130–200 EUR |
| Unterputz-Armatur einbauen (Vorwandinstallation, Rohbau vorhanden) | 180–320 EUR |
| Serviceventile nachrüsten (pro Stück, inkl. Stemmarbeit) | 60–100 EUR |
| Druckprüfung nach Montage inkl. Protokoll (DIN 1988-100) | 80–150 EUR |
| Bad-Komplettsanierung (4–6 Armaturen, Rohrsanierung) | 1.200–2.800 EUR |
| Legionellenprobe inkl. Probenahme nach TrinkwV (Laborkosten) | 120–250 EUR |
Richtwerte für Berlin/Brandenburg, projektabhängig — kostenloses Festpreis-Angebot anfragen.

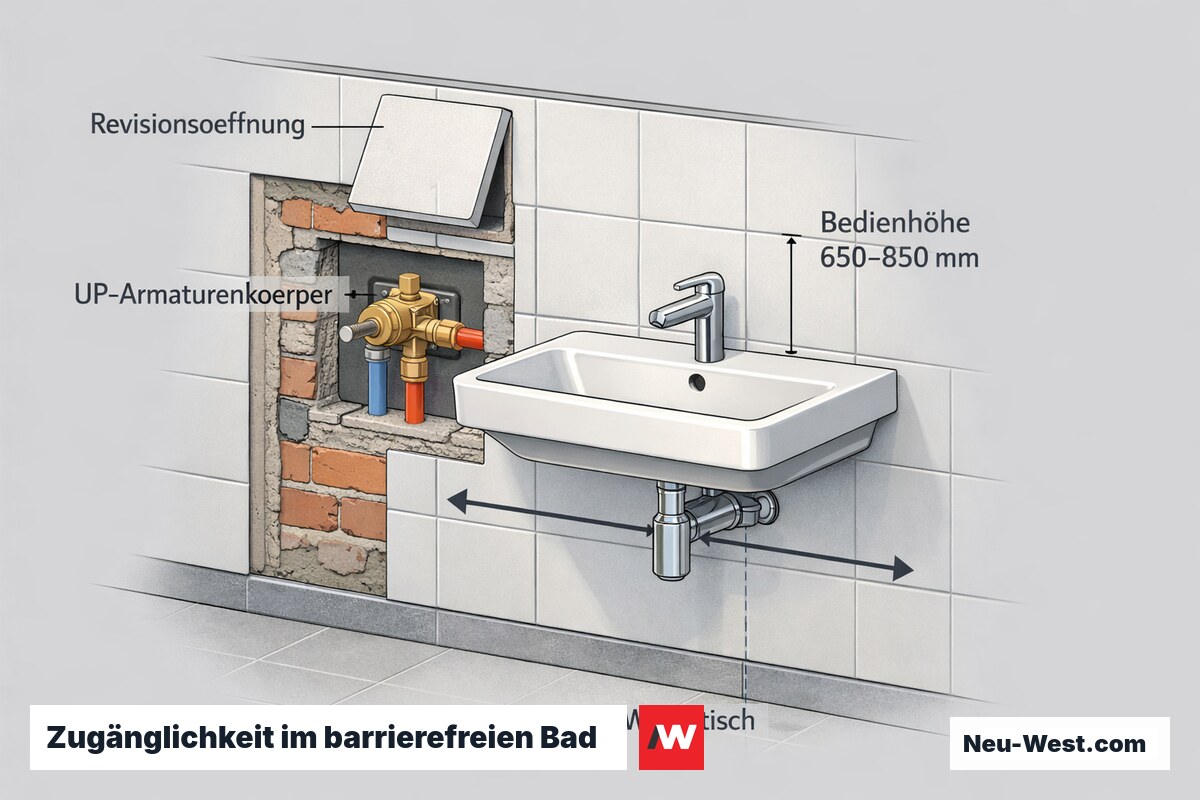

Zugänglichkeit eingeputzter Armaturen: Normmaße, Planung und Haftungsfragen
Eingeputzte oder hinter Verkleidungen liegende Armaturen müssen dauerhaft zugänglich sein — aus dem Zusammenspiel von Wartungspflicht (TrinkwV, DVGW W 557) und dem werkvertraglichen Grundsatz, dass spätere Unterhaltung ohne unverhältnismäßige Eingriffe möglich sein muss. Praxisüblich sind Revisionsöffnungen mit mindestens 300 × 300 mm lichter Weite; Fliesen-Revisionstüren müssen wasserabweisend und dauerhaft beschriftbar sein.
Wird eine Revisionsöffnung nicht eingeplant und entsteht bei späterer Undichtigkeit ein Stemmeingriff, trägt der planende oder ausführende Fachbetrieb die Mehrkosten — sofern er die fehlende Zugänglichkeit nicht schriftlich dokumentiert und vom Auftraggeber gegengezeichnet hat. Bei barrierefrei geplanten Bädern nach DIN 18040-2 sind zusätzlich Bedienhöhe (Oberkante Armatur 650–850 mm über Fertigfußboden) und unterfahrbare Waschtische mit freiliegender Einbauarmatur einzuhalten.
