Durchlauferhitzer anschließen in Berlin – hydraulisch und elektrisch vom Fachbetrieb
Der Anschluss eines elektrischen Durchlauferhitzers ist eine der elektrotechnisch anspruchsvollsten Sanitärarbeiten im Wohnungsbau: Je nach Leistungsklasse fließen bis zu 40 A je Phase – das setzt eine dedizierte Zuleitung mit normgerechtem Querschnitt, eine selektive FI/LS-Absicherung sowie einen vollständigen Schutzpotenzialausgleich nach VDE 0100-701 voraus. Viele Bestandsinstallationen erfüllen diese Anforderungen nicht, was beim Gerätetausch eine vollständige Elektroüberprüfung notwendig macht.
Auf der Wasserseite entscheiden Systemdruck, Mindestdurchfluss und Zapfstellenanzahl über Typenauswahl und Einbaudetails: Druckfeste Geräte (geschlossenes System) erfordern zwingend ein Membransicherheitsventil; drucklose Geräte sind auf Niederdrucksysteme beschränkt und in geschlossenen Netzen unzulässig. Die Aktivierungsschwelle elektronisch geregelter Geräte liegt typischerweise bei 1,5–2,5 l/min – ein Wert, der bei niedrigem Hausdruck oder schwachen Entnahmearmaturen unterschritten werden kann.
Was umfasst der Anschluss eines Durchlauferhitzers?
- Bestandsaufnahme: Leitungsquerschnitte, Kapazität der Unterverteilung und Wasserleitungsdruck messen
- Dimensionierung: Leistungsklasse nach Zapfstellenzahl, Gleichzeitigkeitsfaktor und ΔT (Zulauf- vs. Solltemperatur) berechnen
- Elektrische Vorbereitung: NYM-J-Leitung mit normgerechtem Querschnitt verlegen, 3-polige FI/LS-Kombination (Typ A, 30 mA) einbauen
- Hydraulischer Anschluss: Druckminderer (≤ 5 bar), Sicherheitsventil (6 bar) und Rückflussverhinderer nach Herstellervorgabe setzen
- Gerätemontage und Leitungsanschluss: wasser- und stromseitige Verbindung nach Installationsanleitung und VDE 0100-701
- Druckprobe, Funktionstest und Übergabe: Durchfluss, Auslauftemperatur und FI-Auslösung messen, Prüfprotokoll aushändigen
Der Leistungsumfang schließt die vollständige Aufnahme der Bestandsinstallation ein – Prüfung auf ausreichenden Leitungsquerschnitt, freie Unterverteiler-Kapazität und Systemdruck. Gerät, Befestigungsmaterial und Anschlussfittings werden gestellt; nach der Installation erfolgt ein dokumentierter Funktionstest mit Übergabeprotokoll.
Legionellenpflicht nach DVGW W 551 — warum Durchlauferhitzer hygienisch überlegen sind
Das DVGW-Arbeitsblatt W 551 verpflichtet Betreiber zentraler Warmwasseranlagen, am Erzeuger dauerhaft ≥ 60 °C und an jeder Entnahmestelle ≥ 55 °C zu halten — weil Legionella pneumophila sich im Bereich 25–50 °C optimal vermehrt. Für Anlagen mit einem Warmwasservolumen > 3 Liter zwischen Erzeuger und Entnahmestelle oder einem Leitungsvolumen > 3 Liter je Strang gelten verschärfte Kontrollpflichten (Klasse A/B nach W 551).

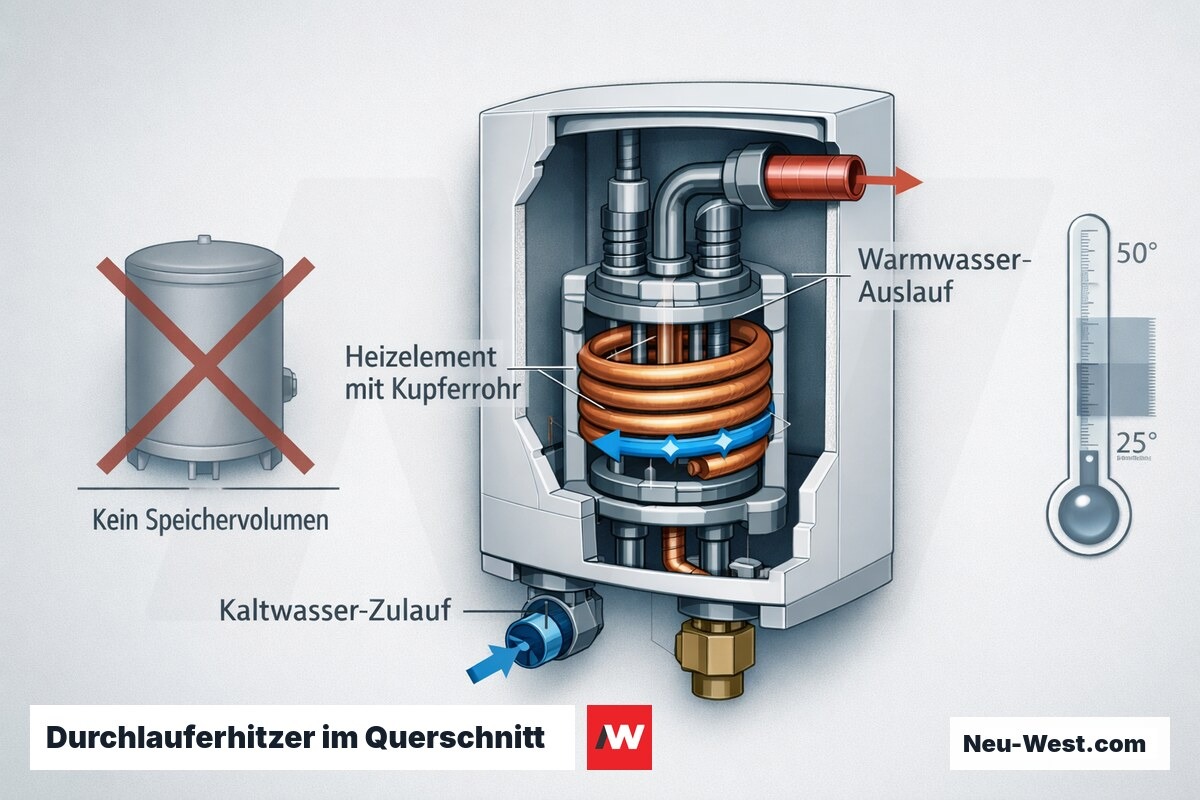

Beim Durchlauferhitzer entfällt stehendes Warmwasservolumen vollständig: Das Wasser verweilt nur Sekunden im Gerät, die kritische Wachstumszone wird nie erreicht. Damit ist die Legionellenprophylaxe bauartbedingt erfüllt — ohne thermische Desinfektion bei 70 °C oder Beprobungspflicht nach DVGW W 551.

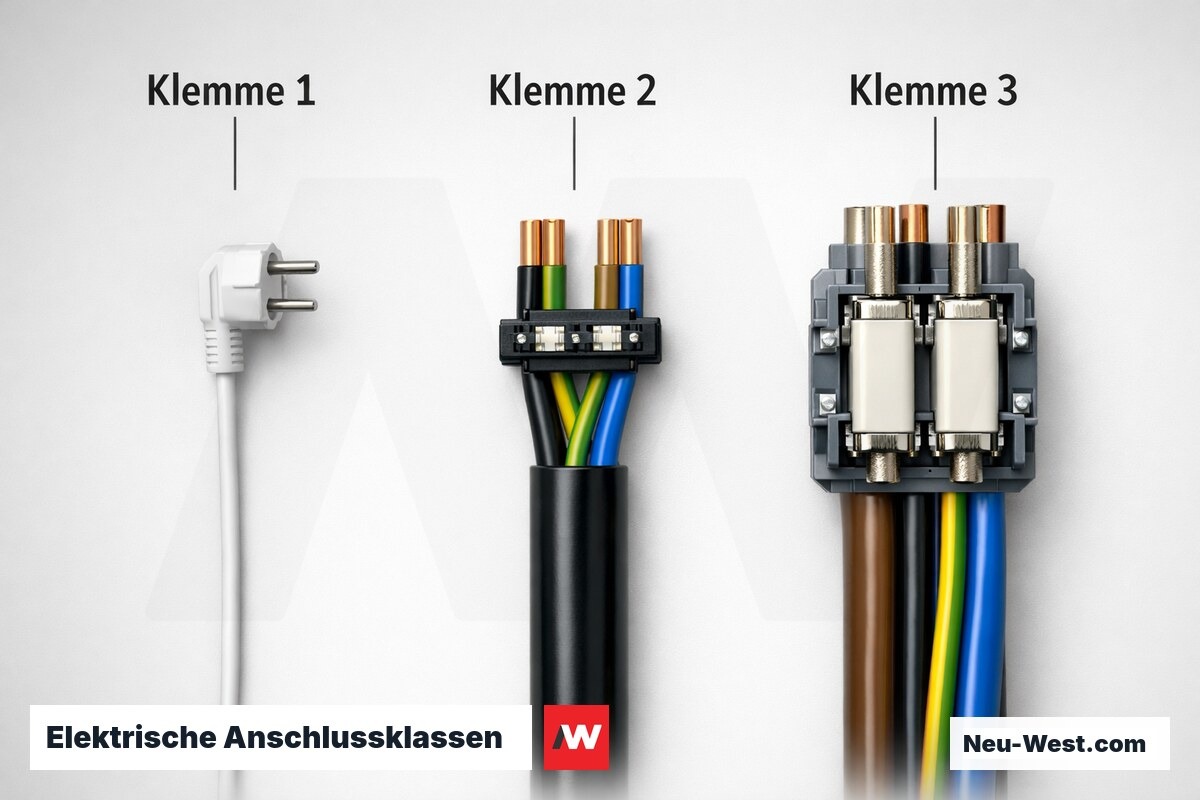

TAB-Konformität und Anmeldepflicht: Was Netzbetreiber bei Leistungen über 3,6 kW fordern
Geräte mit einer Anschlussleistung über 3,6 kW (= 16 A einphasig) sind beim zuständigen Netzbetreiber vor Inbetriebnahme anzumelden und genehmigen zu lassen — in Berlin bei der Stromnetz Berlin GmbH gemäß den gültigen Technischen Anschlussbedingungen Niederspannung (TAB 2007/Beiblatt BT 2020). Erst nach schriftlicher Zustimmung darf die Elektrofachkraft die Zuleitung legen; Vorlaufzeiten betragen typisch 5–15 Werktage.
Ab etwa 5,7 kW ist ein dreiphasiger Anschluss (400 V) zwingend, da die einphasige Absicherung (16 A) rechnerisch erschöpft ist. Das erfordert entweder einen freien 3-poligen Abgang in der vorhandenen Unterverteilung oder deren Erweiterung — ein im Altbau regelmäßig unterschätzter Mehraufwand, der frühzeitig in die Planung einzubeziehen ist.
Benötigte Anschlussleistung berechnen
Gesamten Nenndurchfluss der geplanten Zapfstellen eingeben. Richtwerte: Waschbecken 4–5 l/min, Dusche 9–12 l/min, Küche 5 l/min. Formel: P = Q × ΔT × 4,187 / 60 bei ΔT = 35 K (Kaltwasser 12 °C → Warmwasser 47 °C). Faustmarke Anschluss: ≤ 7 kW → 230 V / 1-Phasen; ab 12 kW → 400 V / 3-Phasen (CEE) erforderlich.
Unverbindlicher Richtwert – der genaue Preis hängt von Untergrund, Aufwand und Ausführung ab.
Durchlauferhitzer vs. Warmwasserspeicher: Entscheidungsmatrix
| Kriterium | Durchlauferhitzer | Warmwasserspeicher |
|---|---|---|
| Bereitschaftsverluste | Keine (Energie nur bei Zapfbetrieb) | 1,5–3 kWh/Tag (Wärmehaltung Behälter) |
| Legionellensicherheit | Bauartbedingt erfüllt (kein Standvolumen) | Thermische Desinfektion ≥ 70 °C nötig |
| Warmwasserkapazität | Unbegrenzt (durchflussbegrenzt) | Begrenzt auf Speichervolumen (80–300 l) |
| Anschlussleistung (Peak) | Hoch: 3,5–27 kW | Niedrig: 1,5–3 kW Dauerlast |
| Platzbedarf | Gering (Wand-Kleingerät) | Hoch (stehender/hängender Behälter) |
| Netzanmeldung erforderlich | Ab 3,6 kW (TAB-Pflicht) | In der Regel nicht erforderlich |
| Eignung Nachrüstung Altbau | Bedingt (Leitungs-/Strombedarf prüfen) | Oft einfacher in Bestand integrierbar |
DIN VDE 0100-701: Schutzbereichszonen im Bad und IP-Anforderungen am Einbauort

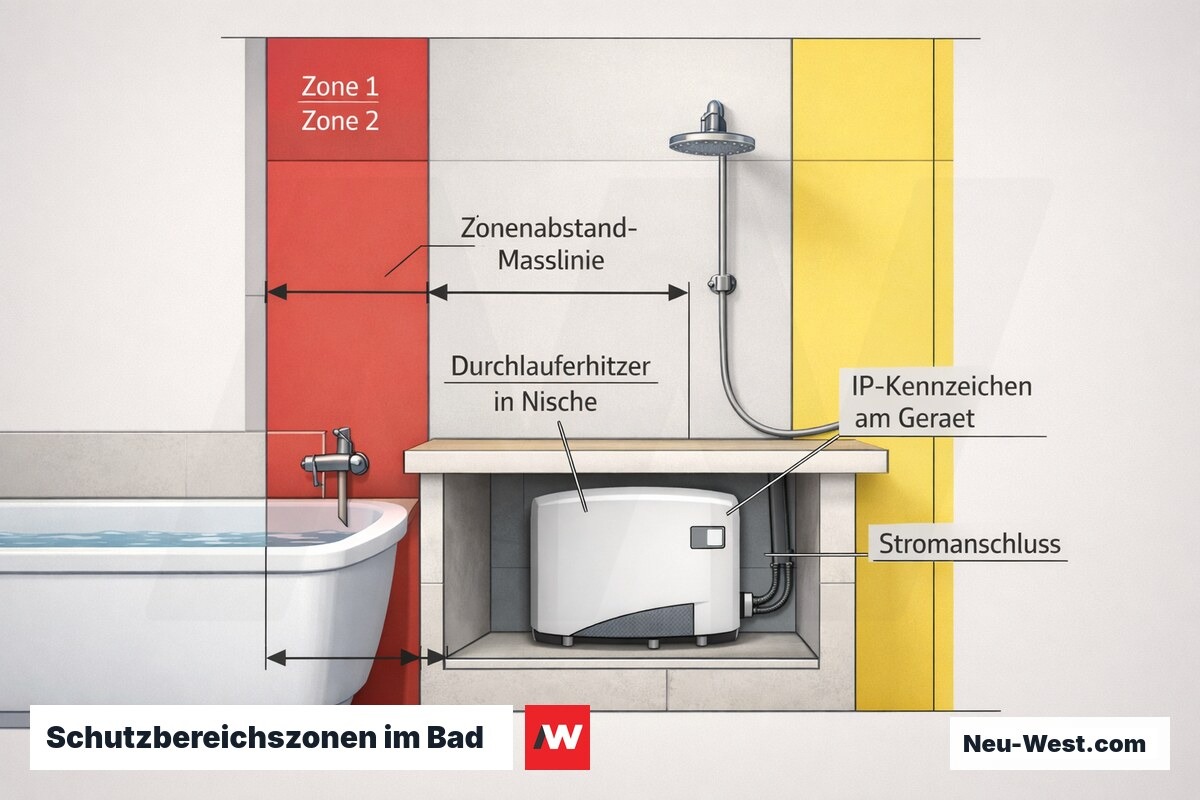

DIN VDE 0100-701 definiert drei Schutzbereiche in Bade- und Duschräumen: Zone 0 (Innenraum Wanne/Duschbereich), Zone 1 (bis 2,25 m Höhe darüber, horizontal bis Wannenrand), Zone 2 (60 cm seitlich außerhalb Zone 1). Elektrische Geräte in Zone 1 müssen mindestens IP 24 (IPX4, Spritzwasserschutz) aufweisen und über einen RCD ≤ 30 mA (Typ A) oder SELV ≤ 12 V abgesichert sein.
Durchlauferhitzer werden bauartbedingt selten in Zone 0 oder 1 montiert — die Anforderung greift aber bei Nischen- oder Unterschrankeinbau, sobald der Zonenabstand unterschritten wird. Ein falscher Einbauort gefährdet Betriebserlaubnis und Versicherungsschutz; IP-Klasse des Geräts und exakter Zonenabstand sind vor der Montage zu dokumentieren.

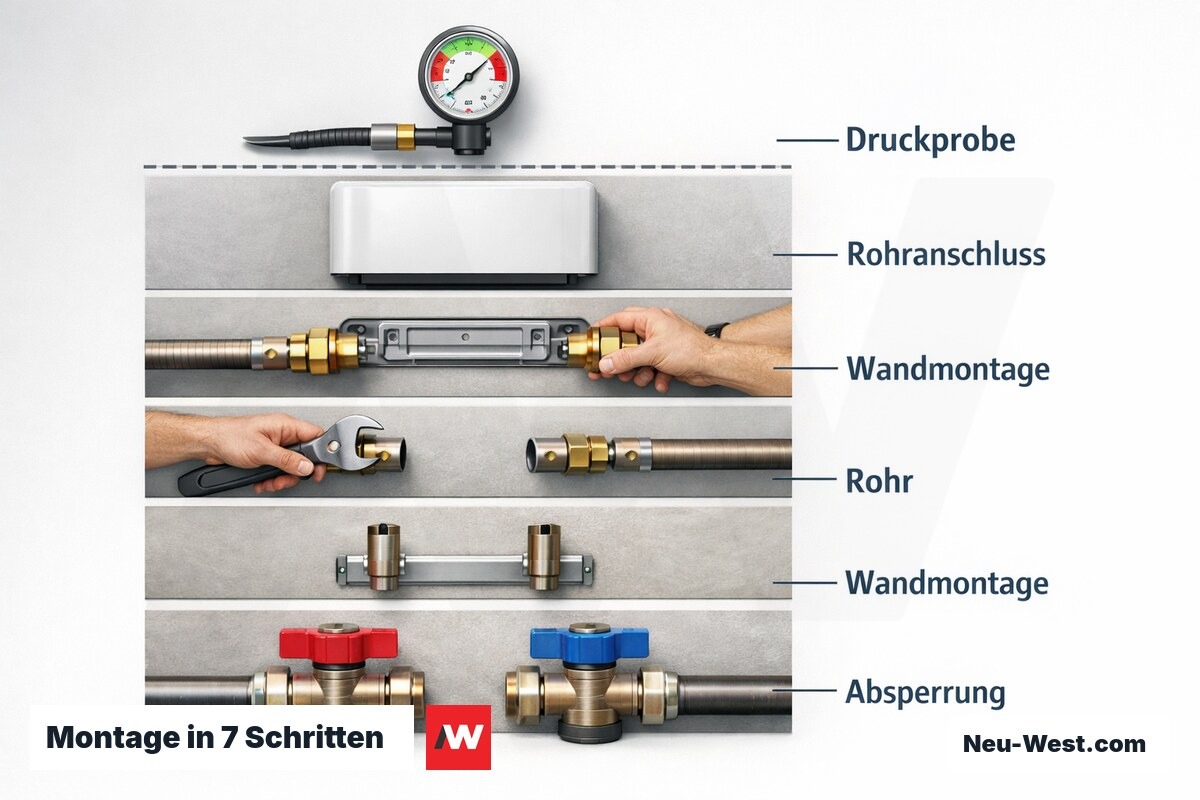

Ablauf einer fachgerechten Montage
Bestandsaufnahme
Fließdruck und Rohrdurchmesser messen, vorhandene Absicherung und Unterverteilung prüfen, Schutzbereichszone nach DIN VDE 0100-701 ermitteln, Totvolumen je Zapfstrang kalkulieren.
Netzbetreiber-Anmeldung (bei > 3,6 kW)
Formular bei Stromnetz Berlin einreichen, schriftliche Zustimmung abwarten — erst danach Leitungsarbeiten beginnen.
Absperrung und Bestandsprüfung
Hauszuleitung absperren, Bestandsdruck protokollieren, Altleitungen auf Korrosion und Dimensionierung (mind. DN 15) prüfen.
Montage Gerät und Sicherheitsgruppe
Gerät wandseitig befestigen, Sicherheitsventil (6 bar) und Rückflussverhinderer einbauen, Membran-Ausdehnungsgefäß bei geschlossenem System integrieren und Vordruck auf Anlagendruck einstellen.
Verrohrung Kalt-/Warmwasser
Rohrleitungen nach TRWI (DIN EN 806) in Kupfer oder DVGW-zugelassenem Mehrschichtverbundrohr, Mindestdurchmesser DN 15 für Dusch-/Badanschluss.
Elektroanschluss nach DIN VDE 0100-701
Eigener Stromkreis mit RCD ≤ 30 mA (Typ A), Leitungsquerschnitt nach Geräteleistung (z. B. 4 mm² Cu bei 21 kW/32 A), Schutzleiter zwingend. Ausführung nur durch eingetragene Elektrofachkraft.
Druckprüfung nach DIN EN 806-4
Druckprobe mit 1,1 × Betriebsdruck (mind. 10 bar) über mindestens 30 Minuten, Leckageprüfung an allen Verbindungen, schriftliches Protokoll erstellen.
Inbetriebnahme und Einregulierung
Solltemperatur am Gerät einstellen, Aktivierungsschwelle (Fließdruck) bei laufendem Betrieb prüfen, Funktion des Sicherheitsventils kurz testen, Einstellwerte übergeben.
Totvolumen und Kaltwasser-Wartezeit: Die Planungsgröße, die bei der Geräteplatzierung oft ignoriert wird

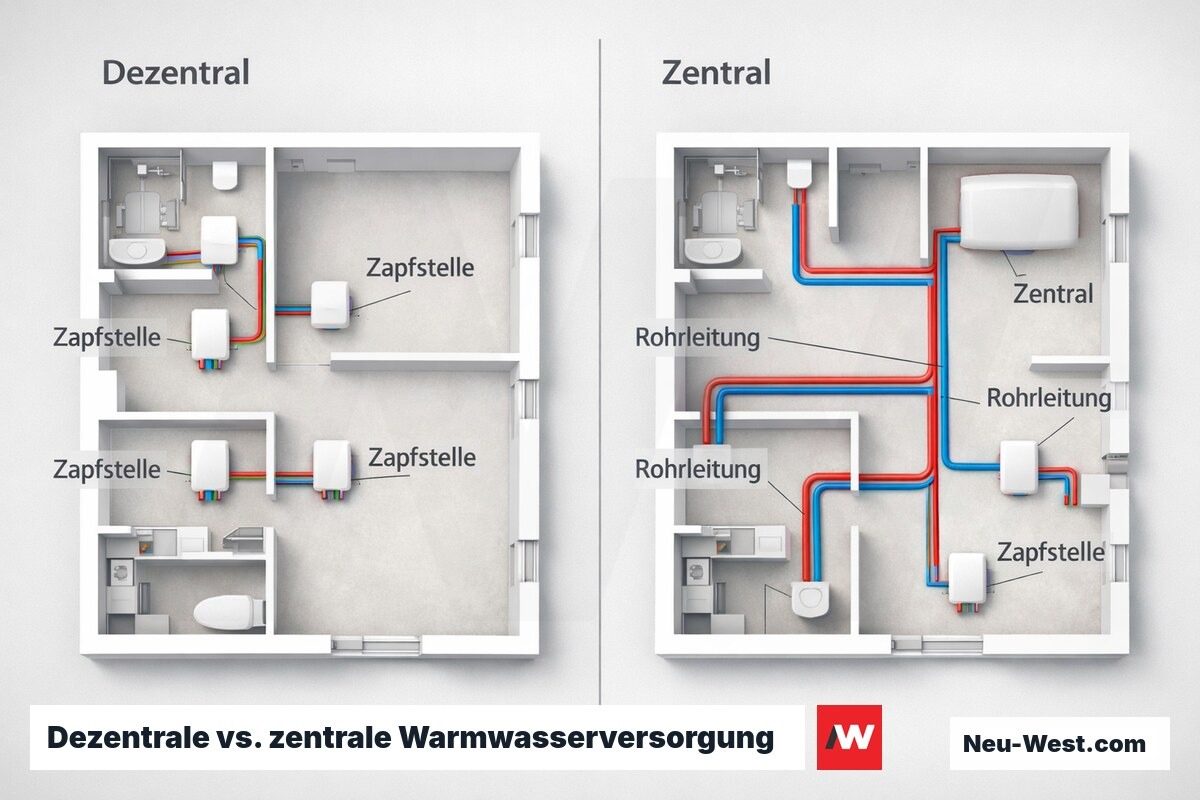

Das Totvolumen bezeichnet das Wasservolumen in der Leitung zwischen Gerät und Zapfstelle — dieses Kaltwasservolumen muss vollständig ablaufen, bevor warmes Wasser ankommt. Faustregel: DN 15 (Innen-Ø 14 mm) enthält je Meter Leitung ca. 0,15 Liter; ein Gerät 5 m vom Duschkopf entfernt erzeugt bereits rund 0,75 Liter Vorspülung — bei DN 20 (Innen-Ø 18 mm) sind es 0,25 l/m, also rund 1,25 Liter.
Die DVGW W 553 (Projektierung von Warmwasseranlagen) empfiehlt für komfortgerechte Versorgung (Wartezeit < 10 Sekunden) kurze Zuleitungen oder dezentrale Geräte direkt an der Zapfstelle. Bei zentralen Durchlauferhitzern für mehrere Entnahmestellen ist das Totvolumen je Strang zu berechnen und im Planungsprotokoll festzuhalten — ein Aspekt, der in Leistungsverzeichnissen nach VOB/C ATV DIN 18381 selten spezifiziert wird.
Systemtyp-Finder: hydraulisch oder elektronisch geregelt?
Welches Nutzungsprofil und welche Druckverhältnisse liegen vor?
Bauarten im Überblick: Welcher Durchlauferhitzer passt wohin
Hydraulisch gesteuerter DLH
Öffnet das Heizelement bei ausreichendem Wasserdurchfluss mechanisch über einen Druckdifferenzschalter. Einfach, wartungsarm und ohne Elektronik — Auslauftemperatur variiert jedoch mit Fließmenge und Eingangsdruck. Geeignet für einfache Einzelversorgung.
Elektronisch geregelter DLH
Steuert die Heizleistung stufenlos über Triac oder Thyristor. Konstantere Auslauftemperatur auch bei schwankendem Netzdruck; eignet sich für Komfortanwendungen (Dusche, Küche). Temperatursensor muss korrekt positioniert sein — ein häufig unterschätzter Montagepunkt.
Druckfester DLH (geschlossenes System)
Steht dauerhaft unter Leitungsdruck, erlaubt handelsübliche Druckarmaturen und Mischbatterien. Standard bei Badezimmer-Neuinstallation und überall dort, wo Kalt- und Warmwasser über eine gemeinsame Einhebel-Armatur gemischt werden.
Druckloser DLH (offenes System)
Betrieb druckfrei — ausschließlich mit Spezial-Auslaufarmaturen (offener Auslauf, kein Drucksystem). Günstig und leicht, aber nicht für Duschbetrieb mit Druckbrause geeignet. In Altbauten noch anzutreffen; Verwechslung mit druckfester Armatur führt zu Geräteschäden.
Häufige Installationsfehler: Fließdruck, Fühlerposition und Druckprobe nach DIN EN 806-4
Der häufigste Inbetriebnahme-Fehler ist unzureichender Fließdruck: Die meisten Geräte aktivieren erst ab 0,3–0,5 bar Fließdruck. Fällt der Netzdruck durch gleichzeitige Mehrfachentnahme unter diesen Wert, schaltet das Gerät ab — oft erst nach Montage sichtbar. Ursache ist häufig eine zu eng dimensionierte Stichleitung (DN 10 statt DN 15) oder ein durch Kalkablagerungen reduziertes Absperrventil im Bestand.

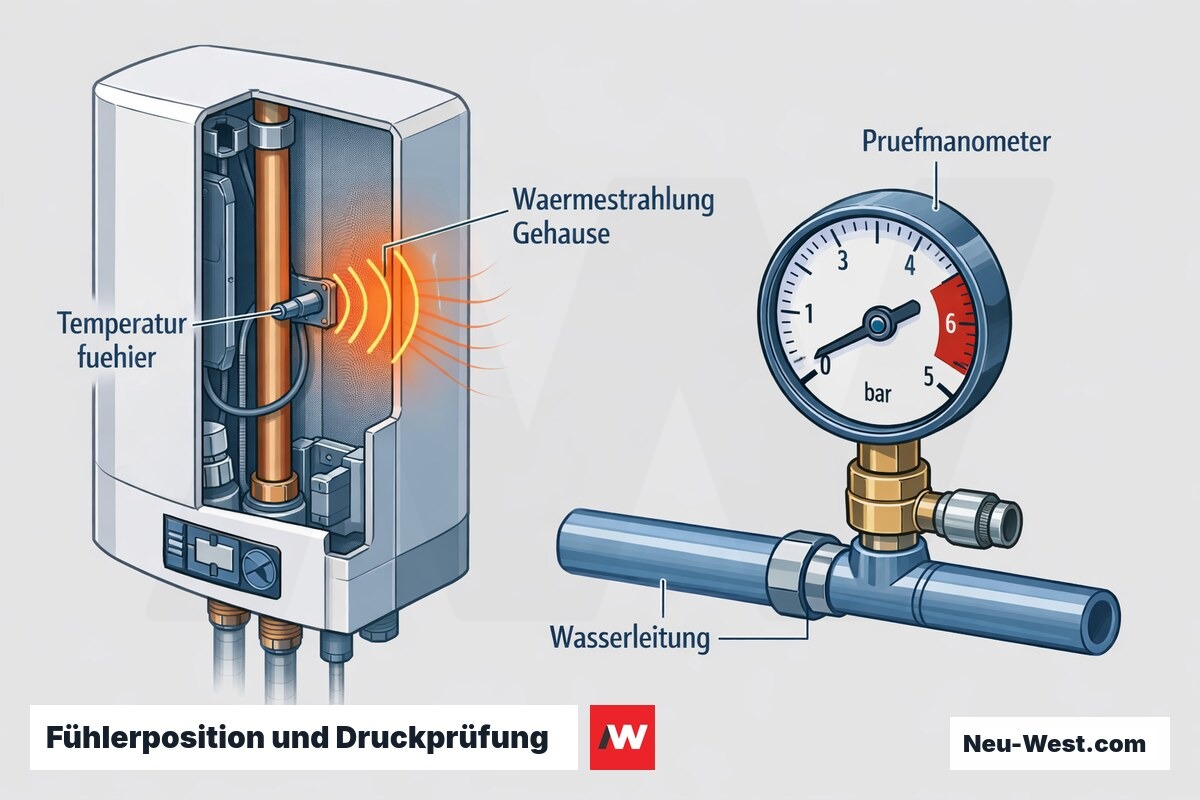

Bei elektronisch geregelten Geräten ist die Fühlerposition des Temperatursensors kritisch: Ein Sensor, der durch Wärmestrahlung des Gehäuses verfälschte Messwerte liefert, erzeugt Über- oder Untertemperatur trotz korrekter Einstellung. Nach jeder Neuinstallation ist die Druckprüfung nach DIN EN 806-4 mit Protokoll Pflicht — das Dokument schützt den ausführenden Betrieb vor Haftungsansprüchen bei späteren Wasserschäden.
Technische Kennwerte: Orientierungsgrößen für Planung und Ausschreibung
| Kleinstdurchfluss (Aktivierungsschwelle) | 2,0–3,5 l/min (gerätespezifisch laut Datenblatt) |
|---|---|
| Mindest-Fließdruck (Aktivierung) | 0,3–0,5 bar; statisch mind. 0,5 bar empfohlen |
| Max. Betriebsdruck (druckfest) | 10 bar |
| Temperaturhub bei 21 kW / 7 l/min | ca. +12 K (z. B. 12 °C Einlauf → 24 °C Auslauf) |
| Anschlussspannung einphasig (bis ca. 5,7 kW) | 230 V / 16–25 A |
| Anschlussspannung dreiphasig (ab ca. 5,7 kW) | 400 V / 3 × 16 A bis 3 × 40 A |
| IP-Klasse in Zone 1 (DIN VDE 0100-701) | mind. IP 24 (IPX4) |
| Prüfdruck nach DIN EN 806-4 | 1,1 × Betriebsdruck, mind. 10 bar, Haltedauer 30 min |
| Leitungsschutzschalter-Charakteristik | B-Charakteristik (ohmscher Widerstand, kein Anlaufstrom) |
Nachrüstung im Altbau: Leitungsersatz, Unterverteilung und typische Planungsfallen
Altbauten bis ca. Baujahr 1980 haben häufig Stahlrohrleitungen in DN 10 (Innen-Ø ~10 mm), die für Durchlauferhitzer ab 18 kW zu eng sind — der Druckverlust durch Rohrreibung verhindert eine sichere Aktivierung und reduziert den Fließdruck unter die Geräteschwelle. Kupfer oder DVGW-zugelassenes Mehrschichtverbundrohr in DN 15 ist dann zwingend zu erneuern; bei Steigesträngen im Gemeinschaftseigentum ist die WEG einzubeziehen.
Auf der Stromseite fehlt im Altbau oft ein freier dreiphasiger Abgang. Eine neue Unterverteilung mit FI-Schutzschalter Typ A und Leitungsschutzschalter B-Charakteristik ist einzuplanen — B statt C ist für rein ohmsche Heizwiderstände die normgerechte Wahl (kein kapazitiver Anlaufstrom), wird aber gelegentlich verwechselt. Fehlende Schutzleiter in Altbau-Verteilern sind vor Anschluss eines Geräts der Schutzklasse I zwingend nachzurüsten.
Druckloser DLH: Falsche Armatur zerstört das Gerät
Ein druckloser Durchlauferhitzer darf ausschließlich mit Spezial-Auslaufarmaturen (offener Auslauf) betrieben werden. Handelsübliche Druckarmaturen schließen den Auslauf hermetisch — der entstehende Druckaufbau beschädigt Heizwendel und Gehäuse und kann zu Wasseraustritt führen.

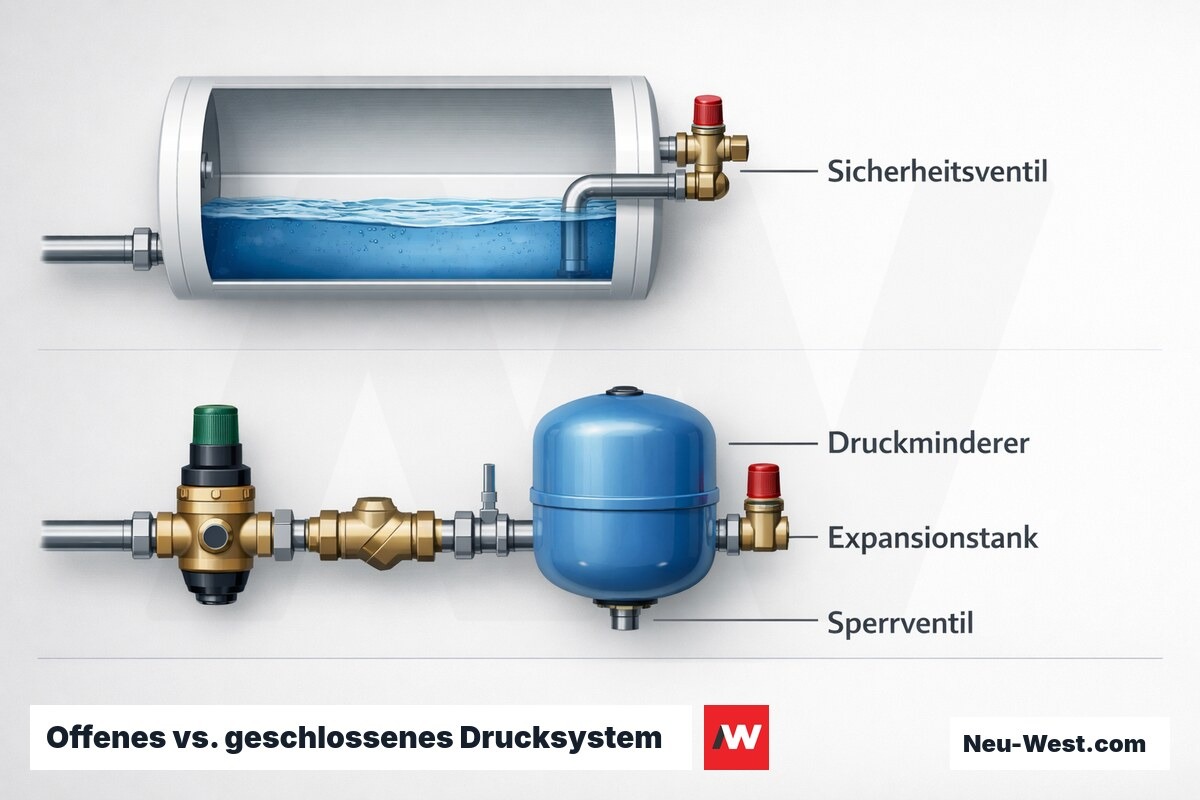

Geschlossenes System: Ausdehnungsgefäß nicht weglassen
Sobald ein Rückflussverhinderer im Hauszugang verbaut ist (in Neubauten Standard nach DIN EN 1717), entsteht ein geschlossenes System. Ohne Membran-Ausdehnungsgefäß (MAG) öffnet das Sicherheitsventil bei jeder Erwärmung zyklisch — Kalkablagerungen, Ventilverschleiß und erhöhter Wasserverlust sind die Folge.
TAB-Anmeldung ist gesetzliche Pflicht, nicht Kulanz
Die Anmeldung beim Netzbetreiber vor Inbetriebnahme eines Geräts über 3,6 kW ist nach §19 NAV (Niederspannungsanschlussverordnung) gesetzlich vorgeschrieben. Nicht angemeldete Geräte können den Versicherungsschutz bei Schäden gefährden — unabhängig vom technischen Betriebszustand des Geräts.
Wirtschaftlichkeit: Bereitschaftsverluste des Speichers vs. Bedarfsgenauigkeit des Durchlauferhitzers

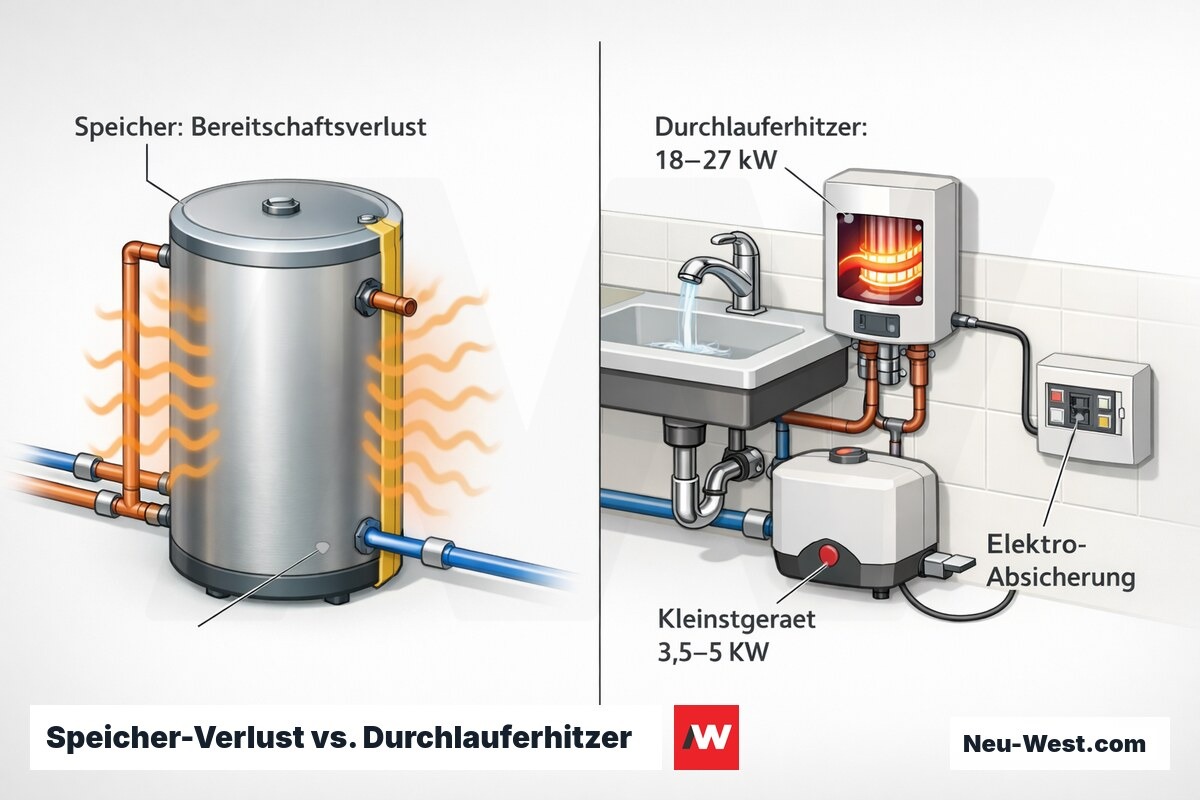

Ein 120-Liter-Warmwasserspeicher verliert durch Wärmeabstrahlung typisch 1,5–2,5 kWh täglich — unabhängig vom tatsächlichen Zapfbedarf. Bei 0,35 EUR/kWh entspricht das rund 190–320 EUR Bereitschaftskosten pro Jahr, ohne einen Liter Warmwasser zu entnehmen. Je geringer die Tagesnutzung (Einzelperson, Ferienwohnung, selten belegtes Gästebad), desto schlechter die Effizienz des Speichers.
Der Durchlauferhitzer wandelt Energie ausschließlich bei tatsächlicher Entnahme in Wärme um — null Bereitschaftsverlust. Der Nachteil liegt in der hohen Anschlussleistung für Vollversorgung (18–27 kW), die netzseitig abgesichert werden muss. Für Punktversorgung (Gäste-WC, Küche, Einzeldusche) sind Kleinstgeräte mit 3,5–5 kW die wirtschaftlich überlegene Lösung gegenüber einem angebundenen Speicher.
Was kostet Durchlauferhitzer anschließen?
Die Gesamtkosten hängen von Gerätegröße, vorhandener Leitungs- und Elektroinfrastruktur sowie baulichem Aufwand ab. Richtwerte für Berlin, netto ohne MwSt.:
| Leistung | Preis-Spanne (Richtwert) |
|---|---|
| Gerätemontage Kleinstgerät (3,5–5 kW) | 80–150 EUR |
| Gerätemontage Großgerät (18–27 kW, 3-phasig) | 200–380 EUR |
| Elektroanschluss inkl. Unterverteilung / RCD Typ A | 150–480 EUR |
| Rohrleitungsarbeiten Kalt-/Warmwasser (je m, DN 15) | 38–70 EUR/m |
| Membran-Ausdehnungsgefäß inkl. Einbau und Druckeinstellung | 90–170 EUR |
| Druckprüfung nach DIN EN 806-4 mit Protokoll | 60–110 EUR |
| Netzbetreiber-Anmeldung (Aufwand Elektrofachkraft) | 80–160 EUR |
| Gesamtkosten Nachrüstung typisch (brutto inkl. MwSt.) | 950–3.200 EUR |
Richtwerte für Berlin/Brandenburg, projektabhängig — kostenloses Festpreis-Angebot anfragen.
Thermische Ausdehnung: Ausdehnungsgefäß und Druckabsicherung nach DIN EN 13831 im geschlossenen System
Wasser dehnt sich beim Erwärmen aus: 100 Liter Kaltwasser (10 °C) nehmen bei 60 °C Betriebstemperatur rund 1,7 Liter mehr Volumen ein (Ausdehnungskoeffizient Wasser ca. 0,17 % je 10 K). In einem geschlossenen System mit Rückflussverhinderer hat dieses Volumen keinen Rückweg ins Netz — der Druck steigt, bis das Sicherheitsventil (Ansprechdruck typisch 6 bar) auslöst.

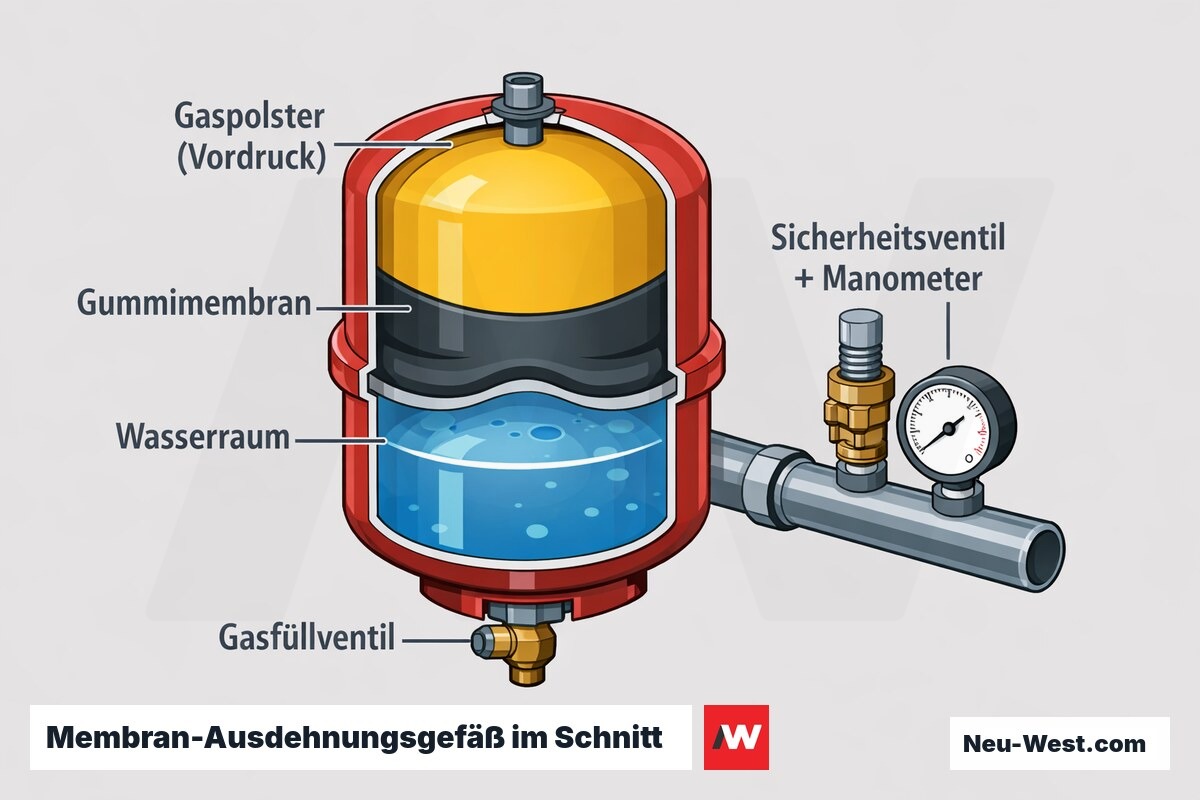

Ein nach DIN EN 13831 (früher DIN 4807-2) bemessenes Membran-Ausdehnungsgefäß (MAG) nimmt das Ausdehnungsvolumen auf und hält den Systemdruck im zulässigen Bereich. Kritisch: Der Gasvordruck des MAG muss dem statischen Anlagendruck entsprechen (im Berliner Netz typisch 2,5–3,5 bar) — ein ab Werk falsch eingestelltes oder im Betrieb erschöpftes MAG ist wirkungslos und wird bei der Druckprüfung nach DIN EN 806-4 nicht automatisch erkannt.
