Türen und Heizkörper lackieren lassen – Fachbetrieb Berlin
Ob historischer Gussheizkörper im Altbau oder beschädigte Innentür: Das Ergebnis steht und fällt mit Schichtenfolge und Untergrundvorbereitung. Falsch gewählte Farben, mangelnde Entfettung oder übersprungene Zwischenschliffe sind die häufigste Ursache für abblätternde Lackfilme bereits nach einer Heizperiode.
Für Türen und Heizkörper gelten unterschiedliche Normen, Temperaturbeanspruchungen und Systemverträglichkeiten zwischen Primer und Decklack. Die Auswahl des richtigen Beschichtungssystems – Alkyd, Acrylat-Alkyd-Hybrid oder 2K-PU – entscheidet über Lebensdauer, Vergilbungsneigung und Haftfestigkeit auf dem jeweiligen Untergrund.
Was umfasst Lackierarbeiten an Türen und Heizkörpern?
- Untergrundprüfung: Haftfestigkeit, Altlackanalyse, Bleipigment-Schnelltest (Pflicht im Altbau vor 1980)
- Mechanische Vorbereitung: Entfernung loser Schichten, Schleifarbeit, Entfettung mit geeignetem Lösemittel
- Materialgerechte Grundierung/Haftvermittler je Untergrund (Holz, Stahl, Gusseisen, Aluminium)
- Zwischenschliff (Korn 220–320) und Spachtelarbeiten an Füllungen, Profilen und Zargenkanten
- Decklacksystem: hitzebeständig bis 90 °C bei Heizkörpern, stoßfest bei Türen – Farbton nach RAL/NCS
- Endkontrolle: Trockenfilmdicke, Glanzgrad, Kantenausbildung und Farbübereinstimmung
Bei Heizkörpern aus Grauguss (typisch in Gründerzeithäusern) empfiehlt sich vor der Neulackierung eine vollständige Demontage – nur so lassen sich Rückseitenkorrosion und Schmutz in Lamellenzwischenräumen zuverlässig beseitigen. Bei Stahltüren und -zargen wird die Mindest-Gesamttrockenfilmdicke von 120 µm nach DIN EN ISO 12944-5 (Korrosivitätskategorie C2 Innen) sichergestellt.
Lackbindemittel: Welches System passt zu welchem Untergrund?
Alkydharz-Lacke (ölmodifiziert) vernetzen oxidativ und haften gut auf Metall ohne Spezialgrundierung — ideal für Heizkörper aus Stahl oder Gusseisen. Für tragende Holztüren im Außenbereich sind Polyurethan-Systeme (1K oder 2K) überlegen: Sie sind dehnfähiger und folgen dem jahreszeitlichen Schwund-Quell-Zyklus des Holzes, ohne dabei Risse zu bilden.
Wasserbasierte Lacke (Acrylat-PU) sind emissionsarm, schnell überschichtbar und für Innenräume mit erhöhten Anforderungen zunehmend Standard. Ihre Schwäche liegt an der Kantenhaftung auf saugenden Hölzern: Ohne geeigneten Voranstrich lösen sie sich an Hirnholzkanten früher ab als lösemittelbasierte Systeme — ein Punkt, der bei der Systemwahl häufig unterschätzt wird.
Lackiersysteme im Vergleich: Alkyd – 2K-PU – Wasser-PU
| Kriterium | Alkyd (LM-basis) | 2K-PU (LM-basis) | Acrylat-PU (WB) |
|---|---|---|---|
| Haftung auf Metall | sehr gut | gut (mit Haftgrund) | bedingt (Haftgrund nötig) |
| Yellowing-Risiko weiß | hoch (UV-arm) | nicht vorhanden | nicht vorhanden |
| Dehnfähigkeit Holz | gering | sehr hoch | hoch |
| Überschichtbar | nach 18–24 h | nach 6–12 h | nach 2–4 h |
| Vollaushärtung | 7–14 Tage | 7–14 Tage (20 °C) | 3–7 Tage |
| VOC-Emissionen | hoch | hoch | gering |
Yellowing: Warum weißer Alkydharzlack auch ohne Alter gelblich wird
Die oxidative Vernetzung von Alkydharz erzeugt konjugierte Doppelbindungen im Molekülnetz, die kurzwelliges Licht absorbieren und als Gelbton sichtbar werden. Dieser Prozess läuft in dunklen, UV-armen Räumen schneller ab als im Freien, weil UV-Strahlung diese Chromophore teilweise abbaut. Eine weiße Alkydharzlackierung an einer Innentür kann hinter einer geschlossenen Türe nach wenigen Monaten sichtbar stärker gilben als die dauerhaft belichtete Gegenseite.
Für dauerhaft weiße Oberflächen in Innenräumen sind daher PU- oder Acrylat-PU-Lacke technisch die sicherere Wahl: Sie bauen kein Linoxin-Netz auf und zeigen im beschleunigten Alterungstest nach DIN EN ISO 11341 (Xenon-Bogen-Methode) nachweislich höhere Farbstabilität. Hochwertige Alkydharz-Systeme mit Titandioxid-Rutil-Pigmentierung verlangsamen das Yellowing, können es aber nicht verhindern.
Kostenkalkulator: Türen lackieren lassen
Gesamte Lackierfläche eingeben. Richtwert: Glattür beidseitig + Zarge ca. 3,5 m²; Kassettentür ca. 4,5 m²; Profilrahmen-Tür ca. 5,5 m². Renovierungsanstrich (Schleifen + 1 Decklack statt 2) ca. 70 % des Erstanstrich-Wertes.
Unverbindlicher Richtwert – der genaue Preis hängt von Untergrund, Aufwand und Ausführung ab.

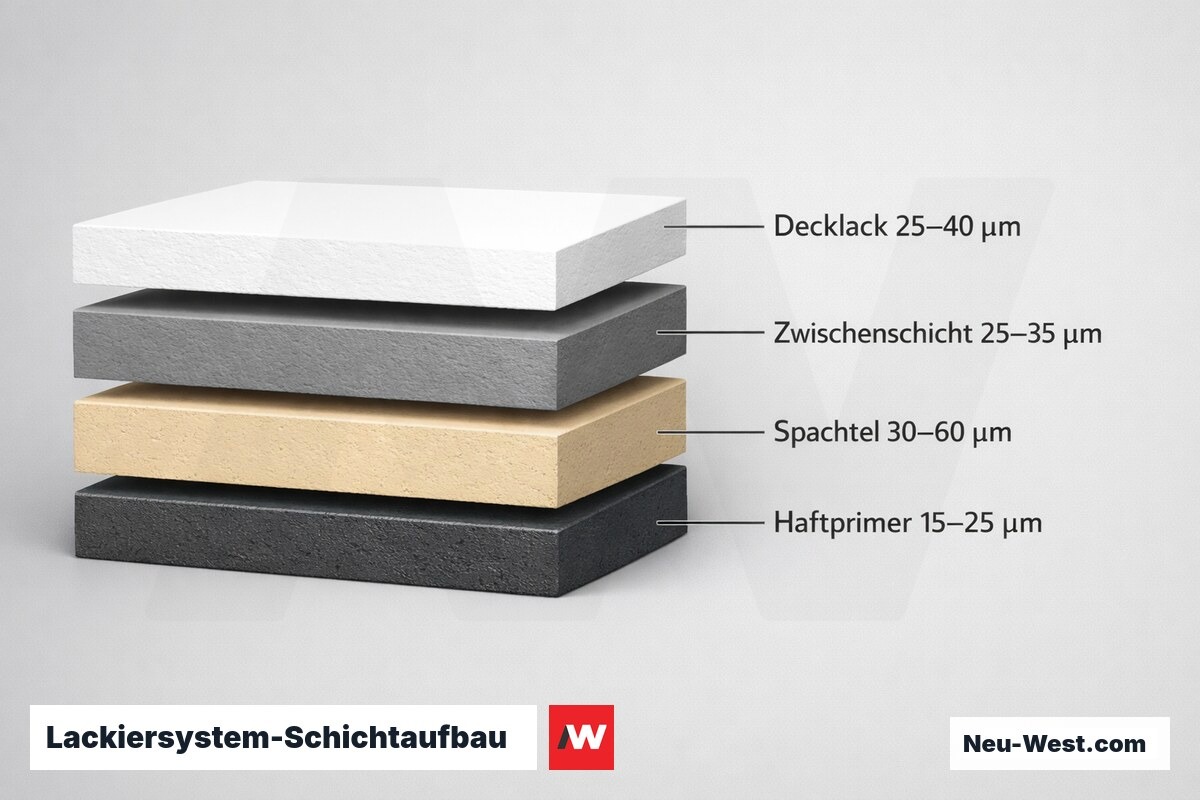

Technische Kenndaten ausgewählter Lackiersysteme (Richtwerte bei 20 °C)
| System | Trockenfilmdicke je Lage |
|---|---|
| Alkydharz (glänzend, LM) | 25–35 µm |
| 2K-PU (Glanz/Satin, LM) | 35–50 µm |
| Acrylat-PU (satin, WB) | 20–30 µm |
| Epoxid-Grundierung (Metall) | 40–60 µm |
| Zinkphosphat-Grundierung | 30–50 µm |
Inhaltsstoffe im Holz: Wenn Gerbsäure und Harzfluss die Lackierung von innen zerstören
Eiche, Kirsche und Edelkastanie enthalten hohe Konzentrationen wasserlöslicher Tannine (Gerbsäuren), die durch feuchtigkeitsreiche Grundierungen gelöst werden und als braune Durchschläge an der Lackoberfläche erscheinen. Der Effekt tritt besonders stark bei wasserverdünnbaren Systemen auf. Eine Shellac-Sperrgrundierung oder ein tanninblockierender Isoliergrund unterbricht die Migration und ist bei diesen Holzarten als Vorbehandlung zwingend.

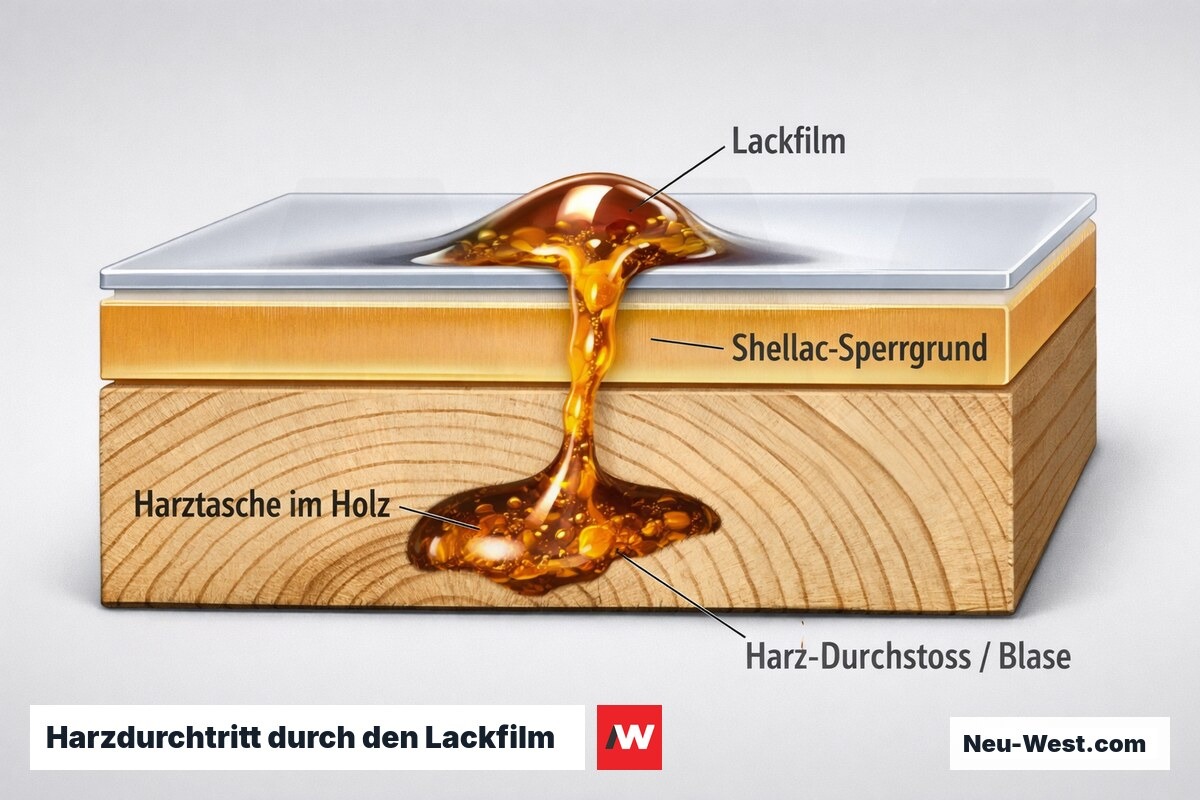

Harzreiche Nadelhölzer (Kiefer, Lärche, Douglasie) können auch Jahre nach dem Einbau noch Harz ausbluten, das den Lackfilm von innen aufweicht oder durchstößt. Die Vorbehandlung mit Harzlösemittel (Aceton oder Isopropanol) und anschließender Shellac-Grundierung ist in einschlägigen BFS-Ausführungsregeln für harzhaltige Hölzer als zwingende Maßnahme beschrieben.

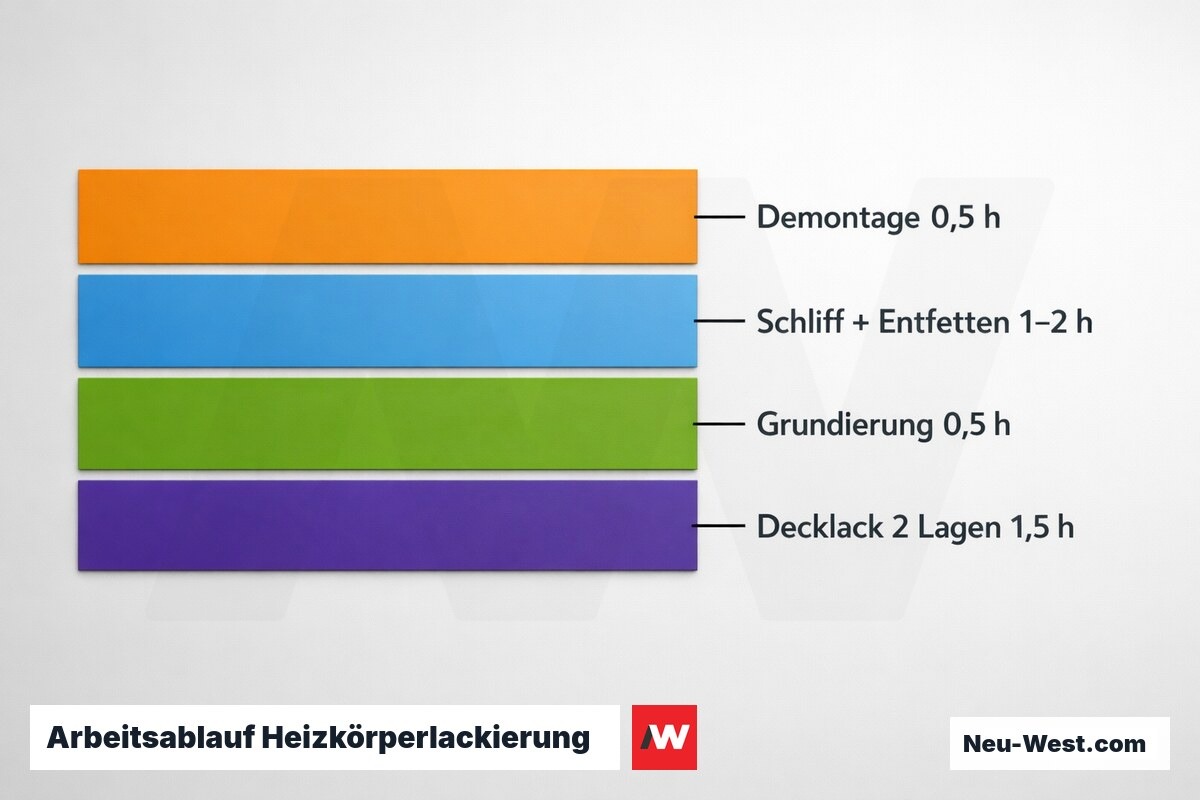

Ablauf einer professionellen Tür- und Heizkörperlackierung
Untergrundprüfung
Holzfeuchte messen (Innentüren ≤ 12 %, Außentüren ≤ 18 %), Korrosionsstellen und Harzaustritte identifizieren. Vorhandene Altlackschichten auf Haftung testen: Gitterschnitt nach DIN EN ISO 2409 gibt Aufschluss über Untergrundtauglichkeit.
Untergrundvorbereitung
Schleifen (Holz: P120–P150; Metall: Schleifgrad Sa 2 oder St 3), Staubabsaugung, Entfetten. Harzaustritte mit Lösemittel anlösen; Roststellen vollständig bis auf metallisch blank freiarbeiten.
Grundierung
Systemgerechte Grundierung auftragen: Zinkphosphat- oder Epoxid-Haftgrund auf Metall; Holzgrundierung mit Tannin-Sperrmittel auf kritischen Holzarten (Eiche, Kiefer). Trocknung je nach System 4–8 h abwarten.
Zwischenschliff + Spachtelung
Zwischenschliff P180–P220, Fehlstellen spachteln, nochmals schleifen auf P220. Bei Kassettenprofilierungen besonderes Augenmerk auf Innenradien und Gehrungsstoße, die häufig unzureichend aufgefüllt werden.
Zwischenlage(n)
Bei 3-Lagen-Aufbau eine Zwischenlage leicht abgetönt auftragen — erleichtert die Kontrolle der Flächenabdeckung. Trocknung abwarten, Schliff P220–P240.
Decklage
Decklack in gewähltem Glanzgrad auftragen. Nassfilmdicke an Kanten und Profilstufen kontrollieren: Zielwert ≥ 80 µm Trockenfilm gesamt erfordert dort im Zweifel einen zusätzlichen Kantenanstrich.
Aushärtung + Abnahme

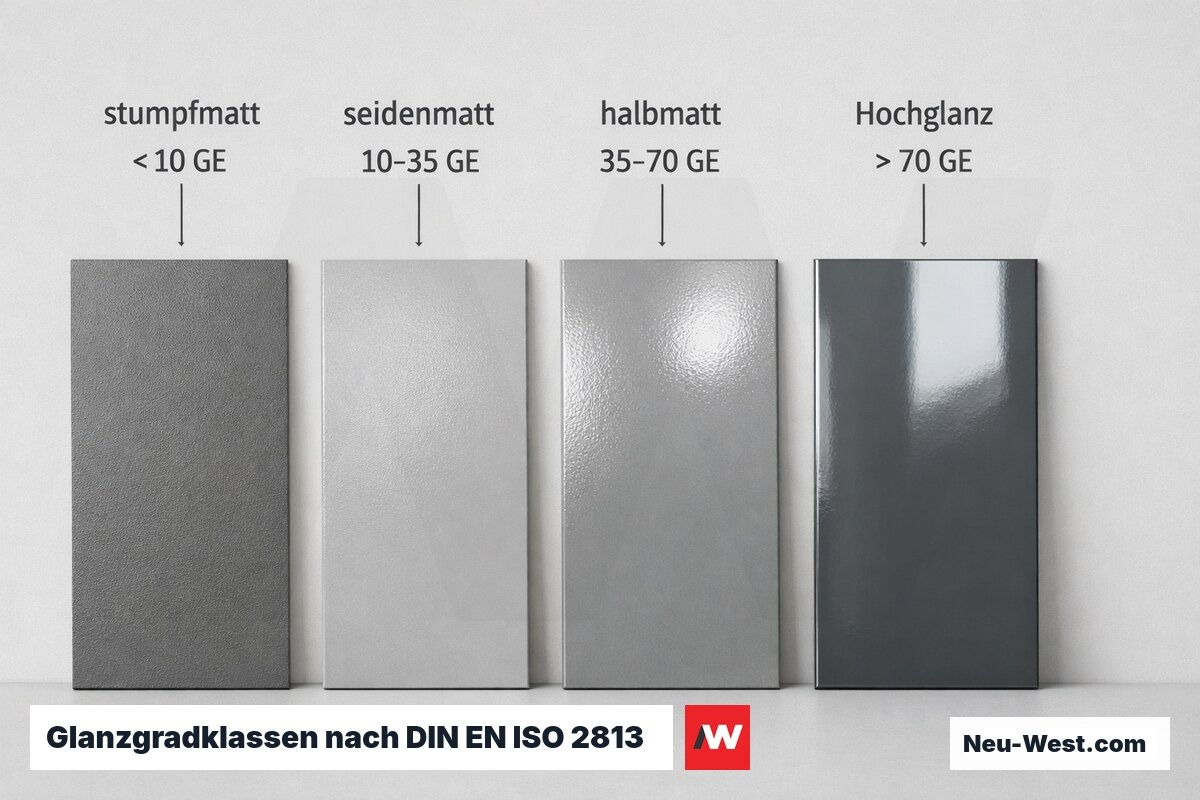

Schutzabdeckung für Mindestzeit belassen (2K-PU: 7 Tage bis zur vollen Filmhärte). Abnahme: Glanzgradmessung, Verlauf, Kantendeckung visuell prüfen; bei Bedarf Trockenschichtdickenmessung nach DIN EN ISO 2808.

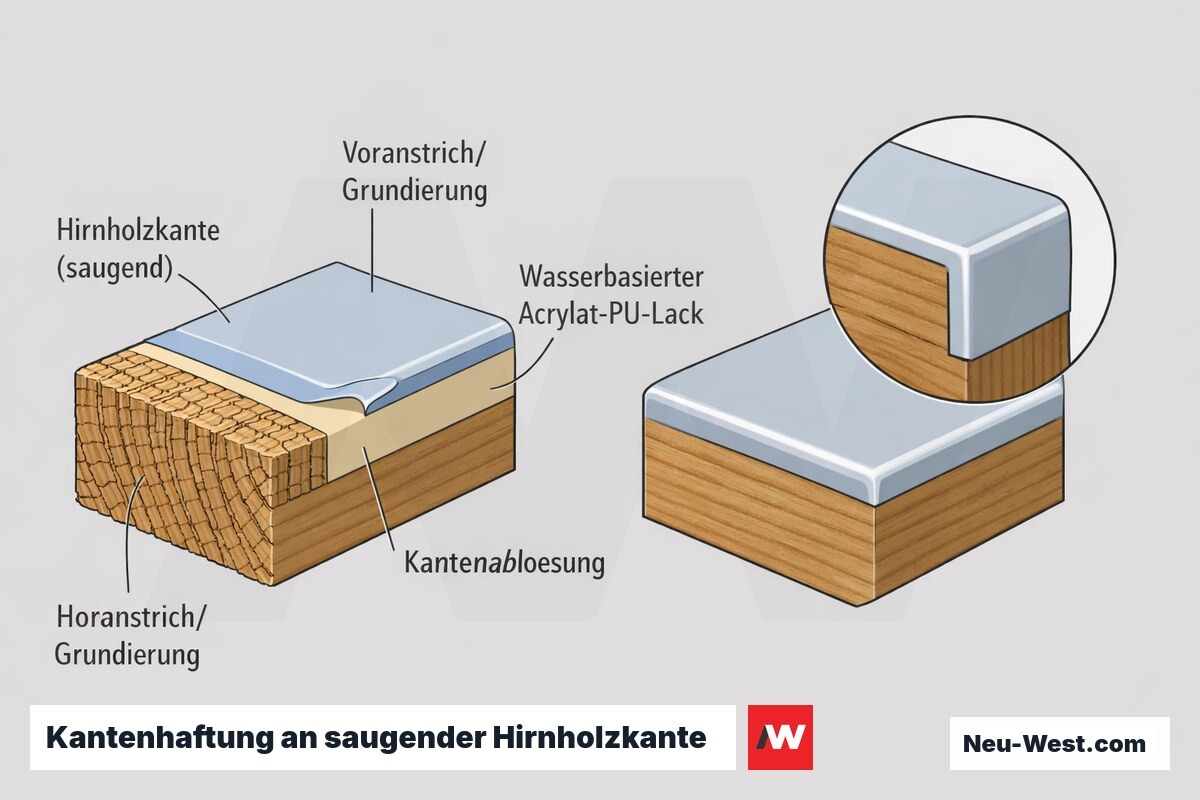

Kantenabdeckung: Die häufigste Ursache früher Lackschäden an Holztüren
Auf scharfen Holzkanten mit einem Radius unter 1 mm dünnt die Lackschicht durch Oberflächenspannung auf 20–40 % der Flächendicke aus. DIN EN ISO 12944-3 beschreibt dieses Phänomen für Stahlbeschichtungen; auf Holz wirkt der Mechanismus identisch. An diesen Stellen dringen Feuchte und mechanische Lasten zuerst ein, der Film reißt auf und Feuchte unterwandert in der Folge den gesamten Belag.
Die Gegenstrategie: Kanten vor dem Grundieren brechen (P80, Zielradius ≥ 1,5 mm) und anschließend einen separaten Kantenvoranstrich mit unverdünntem Grundiermittel applizieren. Das höhere Viskositätsniveau gleicht den Dünnungseffekt der Oberflächenspannung aus. BFS-Ausführungsrichtlinien empfehlen diesen Kantenvoranstrich als eigenständigen Arbeitsgang vor der regulären Flächengrundierung.
Lacksystem-Finder: Untergrund & Hauptbeanspruchung
Welchen Untergrund soll das Lacksystem schützen?
Heizkörper niemals im Betrieb lackieren
Bei Oberflächentemperaturen über 40 °C verkürzt sich die Topfzeit von 2K-Systemen auf unter 30 Minuten; schnell austreibende Lösemittel verursachen irreversible Blasenbildung im frischen Film. Heizkörper müssen vor Arbeitsbeginn abgekühlt sein (< 25 °C Oberfläche) und dürfen erst nach vollständiger Aushärtung — bei 2K-PU frühestens nach 14 Tagen — wieder aufgeheizt werden.
Kassettenprofilierungen: Spray vor Rolle
Innenflächen der Kassetten zunächst mit Spritzpistole oder Airless-Gerät füllen, dann Rahmenflächen mit der Rolle nacharbeiten. Umgekehrte Reihenfolge erzeugt Sprühnebelkanten auf der Rollfläche, die nachträglich nicht kaschierbar sind.

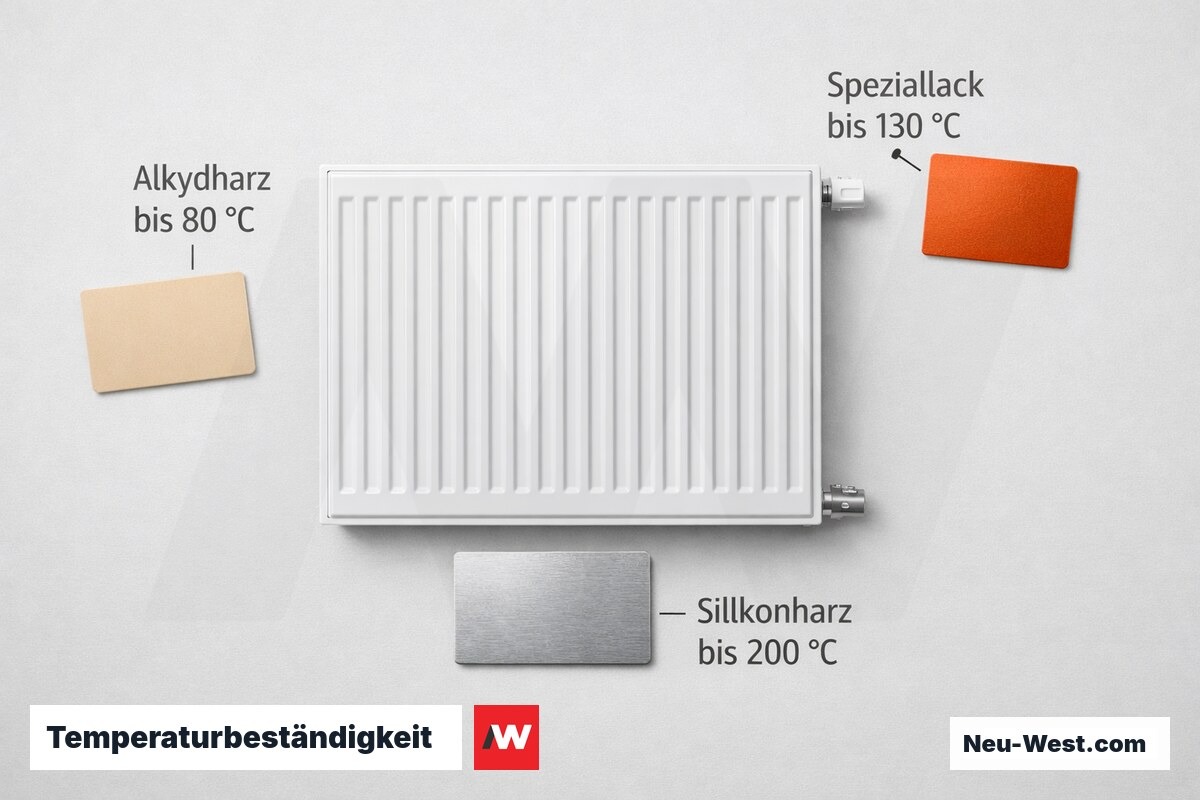

Nicht jeder Lack ist heizkörpertauglich
Standard-Alkydharzlack wird bei Dauertemperaturen über 80 °C brüchig und verfärbt sich. Für Anlagen mit höheren Vorlauftemperaturen sind als 'Heizkörperlack' deklarierte Systeme oder Silikonharz-Kombinationsfarben zu wählen, die Dauerwärme bis 120 °C tolerieren.
Normen und Regelwerk: Was VOB/C, BFS und DIN EN ISO 12944 vorschreiben
Die VOB/C ATV DIN 18363 (Maler- und Lackierarbeiten) regelt Ausführungspflichten im gewerblichen Auftrag: Der Auftragnehmer muss Untergrundvoraussetzungen prüfen (Feuchte, Sauberkeit, Haftung vorhandener Schichten) und festgestellte Mängel schriftlich anzeigen — andernfalls geht die Haftung auf ihn über. Die Norm definiert außerdem Prüfverfahren und Abnahmekriterien.

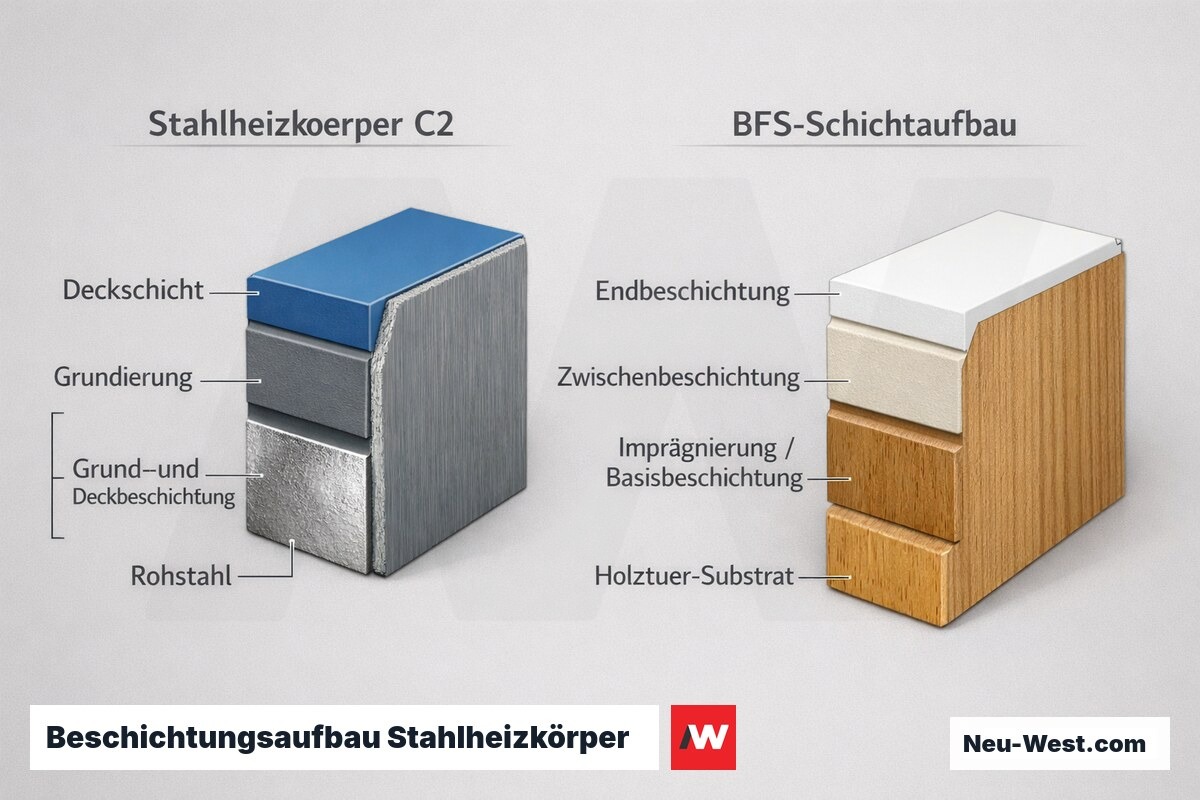

DIN EN ISO 12944 gilt primär für Korrosionsschutz-Beschichtungen auf Stahlbauwerken und ist für Heizkörper aus Stahl und Gusseisen technisch anwendbar: Korrosivitätskategorie C2 (beheizte Innenräume) definiert Mindestschichtdicken und Systemaufbau. Für Holztüren ist das einschlägige Regelwerk des BFS (Bundesausschuss Farbe und Sachwertschutz) die maßgebliche Ausführungsgrundlage für Vorbehandlung, Schichtaufbau und Prüfung.
Was kostet Lackierarbeiten an Türen und Heizkörpern?
Richtwerte für Berlin, inklusive Material und Arbeit, ohne Baustelleneinrichtung. Preise variieren je nach Untergrundqualität, Zugänglichkeit und Lagenanzahl.
| Leistung | Preis-Spanne (Richtwert) |
|---|---|
| Leistung | Preisrahmen |
| Innentür Glattfläche (2 Seiten + Zarge) | 80–150 EUR/Stück |
| Innentür mit Kassettenprofilierung | 150–300 EUR/Stück |
| Haustür (Profilierung, Füllung, komplex) | 250–500 EUR/Stück |
| Heizkörper Plattenheizkörper (bis 1 m Breite) | 60–100 EUR/Stück |
| Heizkörper Rippenheizkörper (bis 1 m Breite) | 100–200 EUR/Stück |
| Altlackabnahme / Abbeizen (Zusatzleistung) | 30–80 EUR/lfd. m |
| Farbwechsel (Mehraufwand Grundierung) | +20–40 % auf Basispreis |
Richtwerte für Berlin/Brandenburg, projektabhängig — kostenloses Festpreis-Angebot anfragen.
Türen neu lackieren oder ersetzen? Technische Entscheidungskriterien für Planer
Alte Lackschichten über 300–400 µm Gesamtdicke (entspricht ca. 8–12 aufeinanderliegenden Anstrichen) sind ein klares Signal zur vollständigen Abnahme: Das kumulierte Gewicht überfordert die Haftung der Erstgrundierung, und jede weitere Lage erhöht das Risiko flächiger Abplatzungen. Abbeizen lohnt sich wirtschaftlich, wenn das Grundmaterial strukturell intakt ist.
Ein Austausch ist sinnvoller, wenn das Türblatt mehr als 2 mm am Falz verzogen ist, Fäulnis mehr als 5 mm tief ins Holzinnere reicht oder ein energetisches Upgrade (niedrigerer Uw-Wert) geplant ist. Rein optische Mängel — Lackalterung, Kratzer, Verfärbung — rechtfertigen dagegen fast immer eine Aufarbeitung statt Neubeschaffung.
Aufarbeiten vs. Austauschen: Abwägung bei Bestandstüren
Vorteile
- Erhalt historischer oder denkmalgeschützter Türblätter (Ornament, Profil, Holzart nicht reproduzierbar)
- Faktor 5–10 günstigere Kosten gegenüber Neubeschaffung bei intaktem Grundmaterial
- Kein Eingriff in Zargen, Schlösser und Bänder — geringerer Gesamtaufwand auf der Baustelle
- CO₂-Vorteil: die im Bestandsmaterial gebundene graue Energie bleibt erhalten
Nachteile / Grenzen
- Vollständige Altabnahme bei mehr als 300 µm Gesamtdicke erforderlich — erheblicher Mehraufwand
- Verzogene Türblätter lassen sich aufarbeiten, aber nicht durch Lackierung richten
- Energetischer Nachteil bleibt bestehen — kein Uw-Upgrade ohne Kern- oder Glastausch
- Bei wiederholten Neuanstrichen steigen Folgekosten durch erneut notwendige Abnahme
Warum Kassettentüren und Rippenradiatoren deutlich teurer sind als Glattflächen
Der entscheidende Faktor ist das Verhältnis von Kantenfläche zu Gesamtfläche: Eine 1 m² Glattplatte hat ca. 4 laufende Meter Kante; eine vergleichbare Kassettenplatte mit vier Füllungen kommt auf über 20 Meter Profil- und Gehrungskanten. Jede Gehrungsstoßzone muss von Hand gestrichen werden — maschinelles Rollen ist dort im Hinblick auf Schichtdickenverteilung nicht möglich.

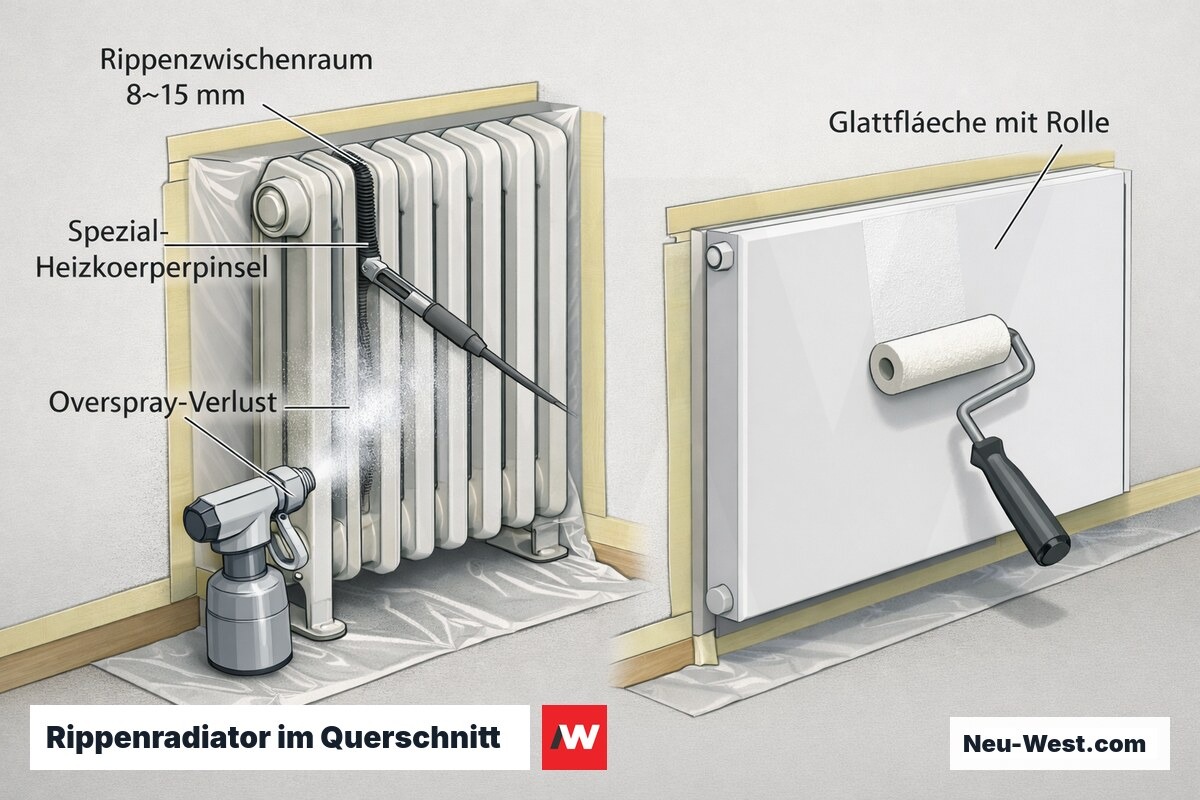

Rippenradiatoren (Gussheizkörper) verstärken diesen Effekt: Die Rippenzwischenräume sind meist nur 8–15 mm breit und nur mit Spezial-Heizkörperpinseln oder kontrollierter Airless-Sprühung erreichbar. Overspray-Verlust bis 40 % und der Aufwand für das vollständige Abdecken angrenzender Flächen erklären den Preisunterschied gegenüber Plattenheizkörpern, bei denen eine Rolle ausreicht.
Typische Anwendungsfälle bei Tür- und Heizkörperlackierung
Innentüren Farbwechsel
Übergang von Naturholzton zu RAL-Farbe oder umgekehrt. Vollständige Grundierung erforderlich; bei kritischen Holzarten zusätzlich Tannin-Sperrschicht. Kassettenprofilierungen erhöhen die Arbeitszeit erheblich.
Haustür Außenlackierung
Hohe Anforderungen an Witterungsbeständigkeit und UV-Stabilität. 2K-PU-Systeme oder qualifizierte Alkydharz-Außenlacke mit Holzschutzsystem-Grundierung; Schichtzahl und Schichtdicke nach Bewitterungsklasse.
Heizkörper Neulackierung
Plattenheizkörper Stahl: Zinkphosphat-Grundierung + Heizkörperlack. Gussheizkörper: Entrostung, Epoxid-Haftgrund + hitzebeständiger Decklack bis 120 °C. Niemals im Betrieb lackieren.
Denkmalschutz / Bestand
Historische Lackprofile erfordern manuelles Abbeizen — keine Heißluftpistole bei bleihaltigen Altanstrichen (Arbeitsschutz). Farbwahl in Abstimmung mit Denkmalschutzbehörde; Dokumentation des Ist-Zustands vor Beginn.
Gewerbeimmobilie / hohe Nutzungsintensität
Hardcoat-2K-PU-Systeme (Glanzgrad Satin G30–G40) statt Alkydharz: höhere Abriebfestigkeit, kein Yellowing, pflegeleichter. Glanzgrad Satin kaschiert Fingerabdrücke besser als Hochglanz.
Trocknungsphasen: Wann darf weitergearbeitet — und wann ist der Lack wirklich fertig?
Lacktechnik unterscheidet vier Stadien: staubtrocken (Oberfläche nimmt keinen Staub mehr auf, ca. 30–60 min), klebfrei (Fingerkuppe hinterlässt keinen Abdruck), überschichtbar (Vorschicht wird beim Überstreichen nicht angelöst) und durchgehärtet (volle Filmhärte, 2K-PU nach 7–14 Tagen). Viele Schäden entstehen, weil nach 'klebfrei' weitergearbeitet wird, obwohl die Zwischenlage 'überschichtbar' als Voraussetzung verlangt.

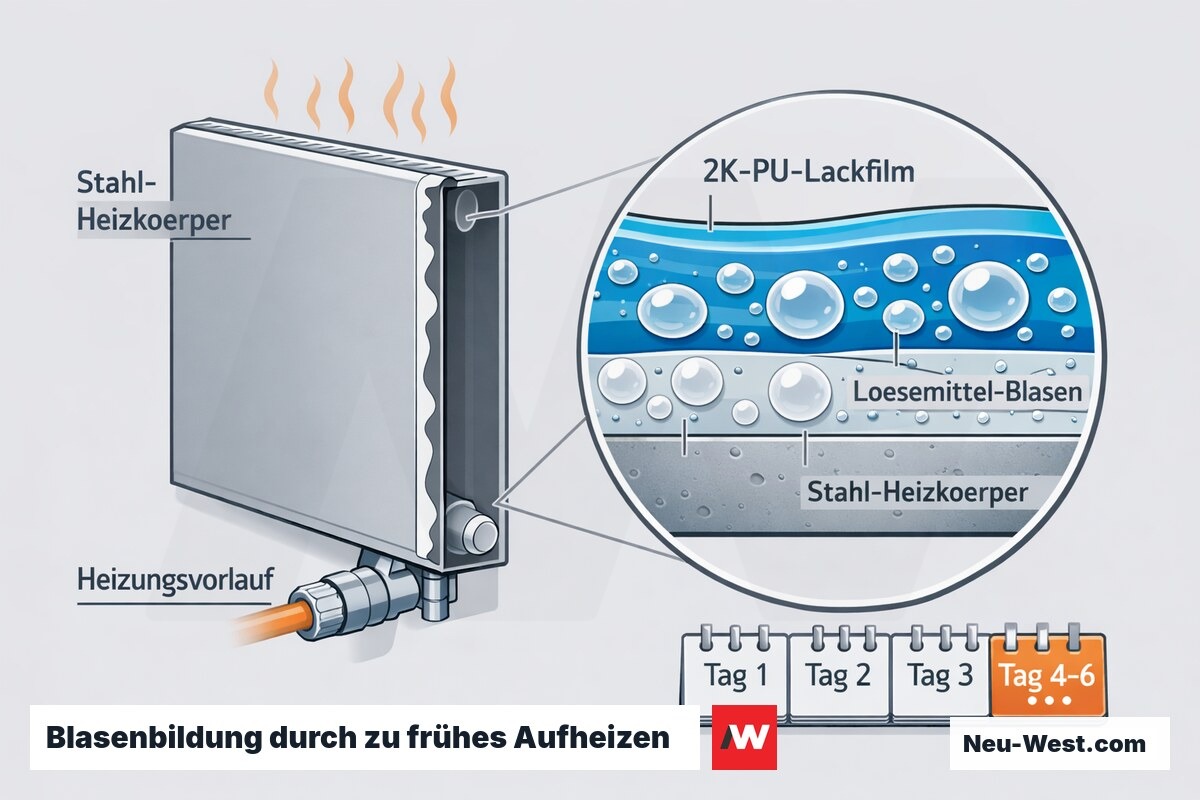

Besonders kritisch ist die Aufheizverzögerung bei Heizkörpern: 2K-PU-Lacke erreichen ihre volle Quervernetzung erst nach 7–14 Tagen bei 20 °C. Wird der Heizkörper früher auf Betriebstemperatur (60–70 °C Vorlauf) gebracht, schäumt verbliebenes Lösemittel im noch nicht vernetzten Film auf — Blasenbildung, die irreversibel ist und eine vollständige Neulackierung erfordert.
Ein Lacksystem ist so gut wie seine schwächste Stelle — und die liegt fast immer an der Kante. Wer den Kantenradius beim Schleifen nicht kontrolliert, verschenkt die halbe Systemqualität, egal wie sorgfältig Grundierung und Decklack sonst gewählt sind.
Bundesausschuss Farbe und Sachwertschutz (BFS) — Schulungsunterlage Holzbeschichtung
