Heizkörper anschließen lassen – Fachbetrieb Berlin
Ob Einzeltausch oder Sanierungspaket: Der fachgerechte Anschluss umfasst weit mehr als das Tauschen von Rohrverschraubungen. Anschlussart, Ventilvoreinstellung und hydraulischer Abgleich entscheiden, ob ein Heizkörper seine Normleistung nach DIN EN 442 tatsächlich erreicht – oder dauerhaft im Teillastbereich läuft.
Besonders in Bestandsanlagen bestimmen Wasserqualität (pH-Wert und Inhibierung nach VDI 2035) und eine normgerechte Spülung nach DIN EN 14336 die Standzeit der neuen Komponenten. Typische Schäden – Erosionskorrosion, Ventilklemmer, Schwarzschlammbildung – zeigen sich erst Jahre nach einem handwerklich unsauberen Anschluss.
Was umfasst Heizkörper anschließen?
- Heizkreis drucklos setzen, Absperrung und Sicherung des betroffenen Strangs
- Demontage Altgerät, Sichtprüfung Anschlussleitungen, Spülkontrolle nach DIN EN 14336
- Montage Heizkörper mit voreinstellbarem Thermostatventil und Rücklaufverschraubung
- Abdichtung mit DVGW-geprüften Dichtmitteln, Druckprüfung auf Betriebsüberdruck
- Hydraulischer Abgleich: Berechnung und Einstellung der Ventil-Voreinstellwerte je Körper
- Entlüftung, Heizwasserkontrolle (pH, Leitfähigkeit nach VDI 2035), Übergabe mit Druckprotokoll
Jeder Anschluss wird mit einem Druckprotokoll dokumentiert. Bei Heizsanierungen stimmen wir Ventilvoreinstellung und Pumpenförderhöhe auf den hydraulischen Gesamtkreislauf ab.
Hydraulischer Abgleich: Pflicht beim Heizungstausch, nicht optionale Komfortleistung

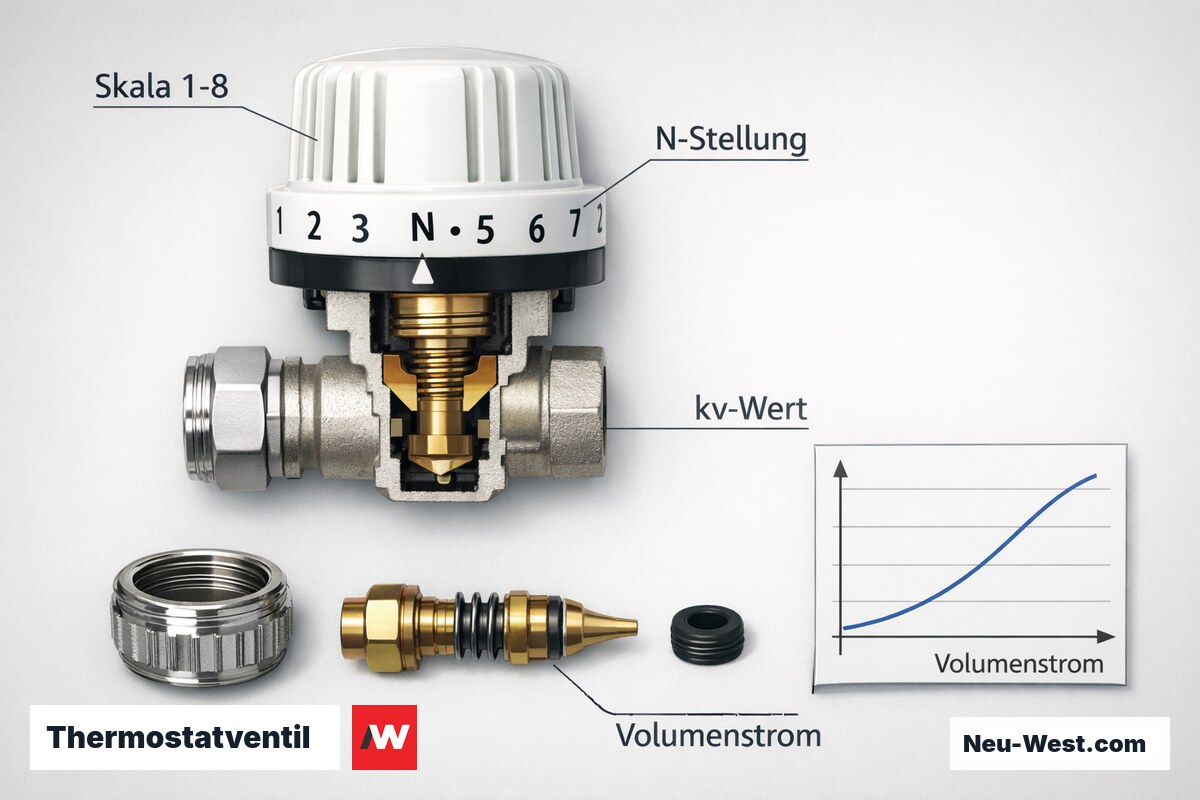

Das Thermostatventil regelt die Raumtemperatur — nicht den Volumenstrom. Ohne Voreinstellung am Ventilkegel fließt der Heizkreis mit dem geringsten Widerstand über, während entfernte Heizkörper unterversorgt bleiben. Seit der GEG-Novelle 2024 ist der hydraulische Abgleich beim Austausch der Wärmeerzeugungsanlage in Gebäuden ab sechs Wohneinheiten gesetzlich gefordert.
Der Voreinstellwert ergibt sich aus dem Auslegungsvolumenstrom des jeweiligen Raumes (Heizlast dividiert durch Spreizung und spezifische Wärmekapazität des Wassers) und dem verfügbaren Differenzdruck im Strang. Das Ergebnis wird je Heizkörper als Einstellprotokoll dokumentiert und dem Betreiber übergeben.
Heizkörpertypen und ihre Anschlussbedingungen
Plattenheizkörper Typ 11 / 21 / 22 / 33
Standardbauform nach EN 442 mit ein bis drei Heizplatten und Konvektionslamellen. Anschluss seitlich oder unten (H-Anschluss). Nennleistung gilt bei 75/65/20°C — bei Niedertemperaturbetrieb je nach Typ 30–55 % geringere Leistung.
Röhren- und Designheizkörper
Geringer Wasserinhalt (0,3–0,6 l/m Rohr), höherer Strömungswiderstand. Erfordern oft kleineren kv-Wert am Thermostatventil und sorgfältige Entlüftung an der oberen Anschlussseite.
Niedertemperatur-Heizkörper (NT-HK)
Optimiert für Wärmepumpenbetrieb bei 45/35°C durch vergrößerte Heizfläche. Leistungsabgabe stark temperaturabhängig — Auslegung erfordert Leistungskurven bei NT-Betriebspunkten, nicht Nennleistung bei 75/65°C.
Fußbodenkonvektoren
Reine Konvektionswärme in eingebauter Bodennische. Hoher Volumenstrom erforderlich, stark richtungsabhängige Wärmeabgabe. Druckverluste werden in Planung häufig unterschätzt.

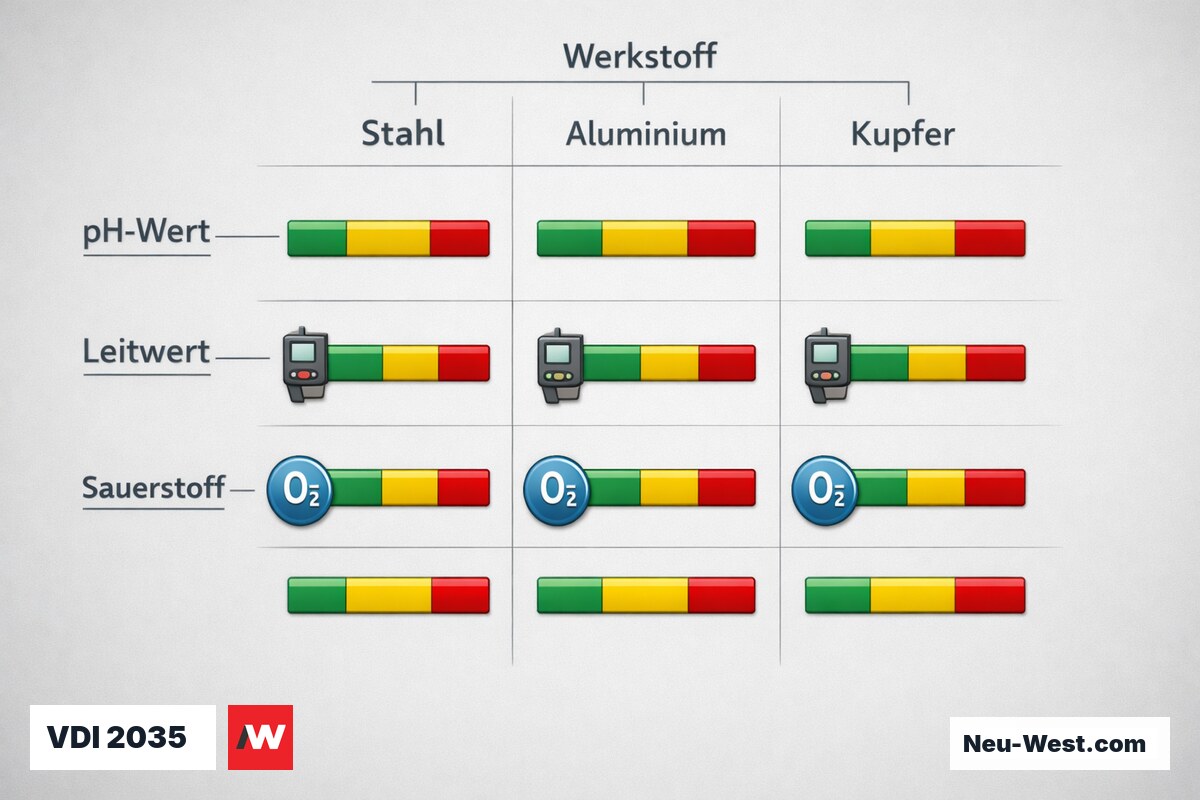

Wasserqualität nach VDI 2035: Warum das Füllwasser über die Lebensdauer entscheidet
VDI 2035 Blatt 1 regelt Steinbildung (Härtesalzausfällung), Blatt 2 wasserseitige Korrosion in Warmwasser-Heizungsanlagen. Für Stahlheizkörper ist ein pH-Wert von 8,2 bis 9,5 und eine elektrische Leitfähigkeit unter 100 µS/cm einzuhalten — beides zu messen beim Erstbefüllen und nach jedem Nachfüllen.
Berliner Leitungswasser liegt typisch bei 400–600 µS/cm und Gesamthärte 14–20 °dH: Direktbefüllung ohne Aufbereitung verstößt gegen VDI 2035. Enthärtung allein genügt nicht — Vollentsalzung oder zugelassene Inhibitoren sind erforderlich. Wiederholtes Nachfüllen mit unaufbereitetem Wasser schädigt Stahlpaneele durch Sauerstoffkorrosion innerhalb von 5–8 Jahren.
Heizlast-Schnellrechner nach EN 12831
Überschlägige Heizkörper-Dimensionierung für Berlin (Normaußentemperatur −12 °C nach EN 12831-1 Beiblatt 1, Raumsoll 20 °C, ΔT = 32 K). Spezifischer Heizlast-Kennwert je Dämmstandard: Altbau unrenoviert ≈ 90 W/m³ | WSchV 84/95 ≈ 60 W/m³ | EnEV-/GEG-Neubau ≈ 35 W/m³. Voreingestellt: 60 W/m³ (Berliner Altbau nach Teilsanierung, häufigster Bestand). Kostenwert: Richtwert Plattenheizkörper Typ 22 inkl. Anschluss und Montage.
Unverbindlicher Richtwert – der genaue Preis hängt von Untergrund, Aufwand und Ausführung ab.
Ablauf: Heizkörper fachgerecht anschließen
Heizlast und Heizkörperleistung prüfen
Raumheizlast nach DIN EN 12831 ermitteln oder aus Bestandsunterlagen entnehmen. Heizkörperleistung unter tatsächlicher Spreizung — nicht Normtemperatur — berechnen.
System absperren und drucklos schalten
Heizungsanlage an Verteiler absperren, Anlagedruck auf 0 bar entlasten, betroffenen Abschnitt entleeren. Restdruck-Kontrolle mit Manometer vor dem Öffnen von Verbindungen.
Heizkörper montieren und ausrichten
Wandkonsolen mit ausreichender Traglast (mind. 1,5-faches Eigengewicht) dübeln. Waagerechte Ausrichtung mit Wasserwaage — Schieflage über 2° beeinträchtigt Entlüftung und Strömungsverteilung im Gerät.
Anschlussleitungen herstellen
Rohrverbindung je nach Werkstoff: Kupfer gelötet oder gecrimpt (EN 1254), Stahl gepresst oder geschraubt. Absperrventil vorlaufseitig und Rücklaufverschraubung mit Einstellskala beidseitig einbauen.
Druckprobe durchführen
Anlage mit kaltem Wasser auf 1,3-fachen Betriebsdruck aufdrücken (mind. 4 bar), 30 Minuten halten. Druckverlust über 0,1 bar zeigt Undichtheit an — Ursache lokalisieren, nicht durch Nachfüllen überdecken.
Befüllen und entlüften nach VDI 2035
Aufbereitetes Füllwasser (pH und Leitfähigkeit prüfen) einbringen. Entlüftungsventile von unten nach oben öffnen. Automatische Entlüfter nach Entlüftung schließen — dauerhaft offene Schwimmerventile begünstigen Sauerstoffeintrag.

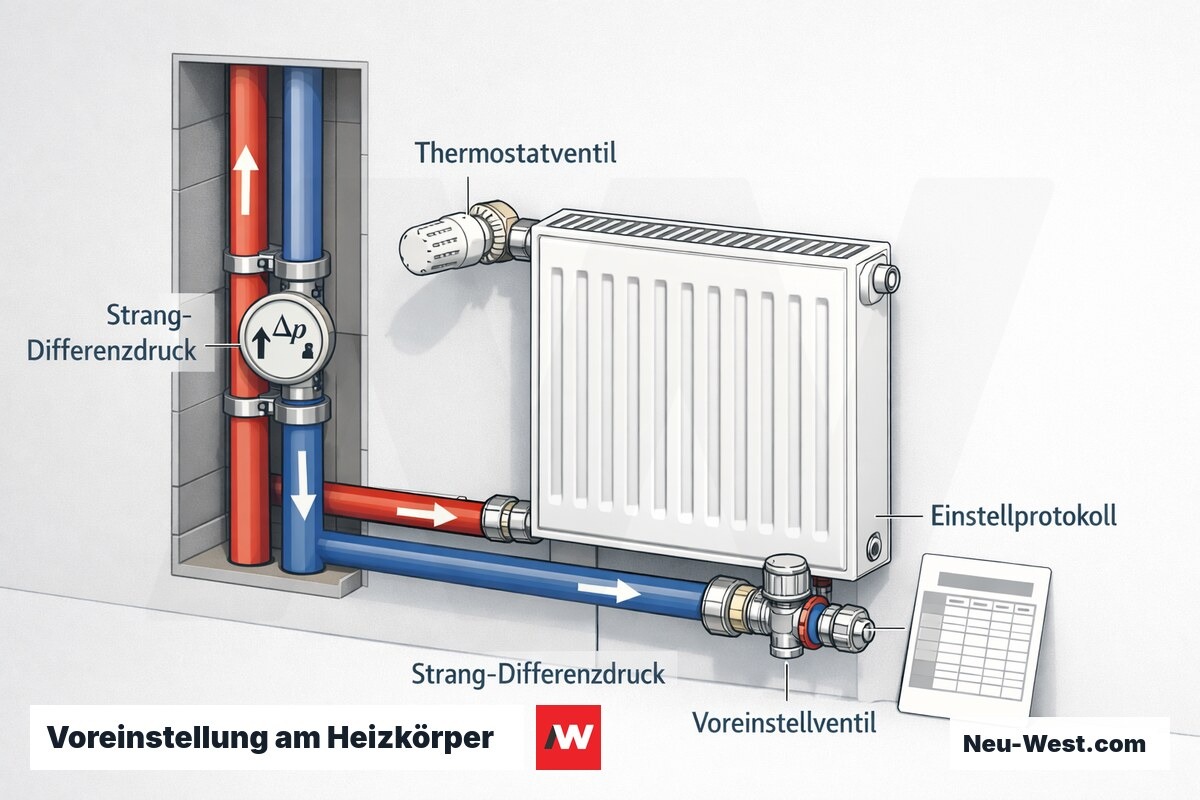

Hydraulischen Abgleich einstellen und dokumentieren
Voreinstellwert am Thermostatventil nach Auslegungsvolumenstrom einstellen. Einstellung mit Differenzdruckmessgerät überprüfen. Einstellprotokoll erstellen und dem Betreiber übergeben.
Einrohrsystem: Warum Standard-Thermostatventile hier versagen
Im Einrohrsystem durchfließt das Heizwasser alle Heizkörper eines Strangs in Serie — die Vorlauftemperatur sinkt um 2 bis 4 Kelvin je Gerät. Ein Standard-Thermostatventil mit kleinem kv-Wert (unter 0,1 m³/h) kann den Heizkreis bei vollständig geschlossener Stellung nahezu auf Null-Durchfluss drosseln: Alle nachgeschalteten Heizkörper im Strang werden nicht mehr versorgt.

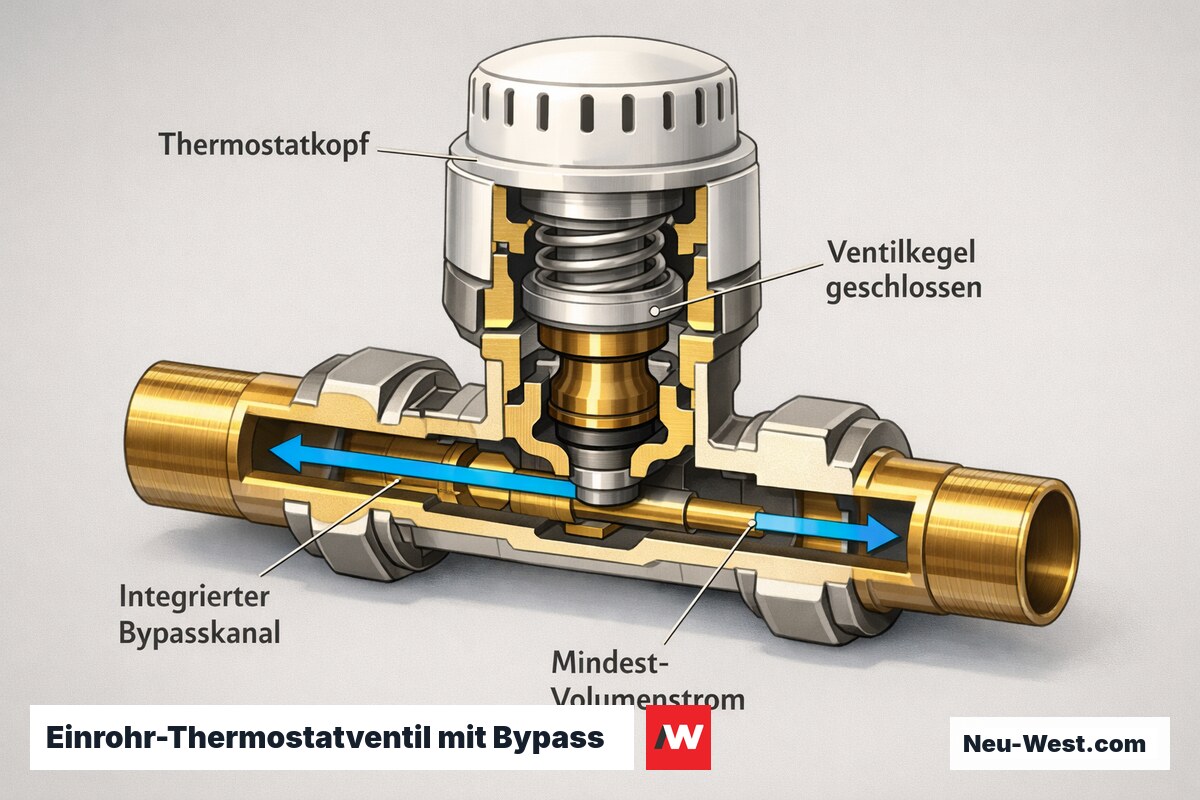

Korrekt sind Einrohr-Thermostatventile mit integriertem Bypass, die auch in Schließstellung einen Mindest-Volumenstrom von ca. 0,03–0,05 m³/h sicherstellen. Der Bypass-Anteil muss auf den Strang abgestimmt sein: Zu groß dimensioniert, verliert der Heizkörper Regelfähigkeit — zu klein, bleibt der Strang bei Teilast kalt.

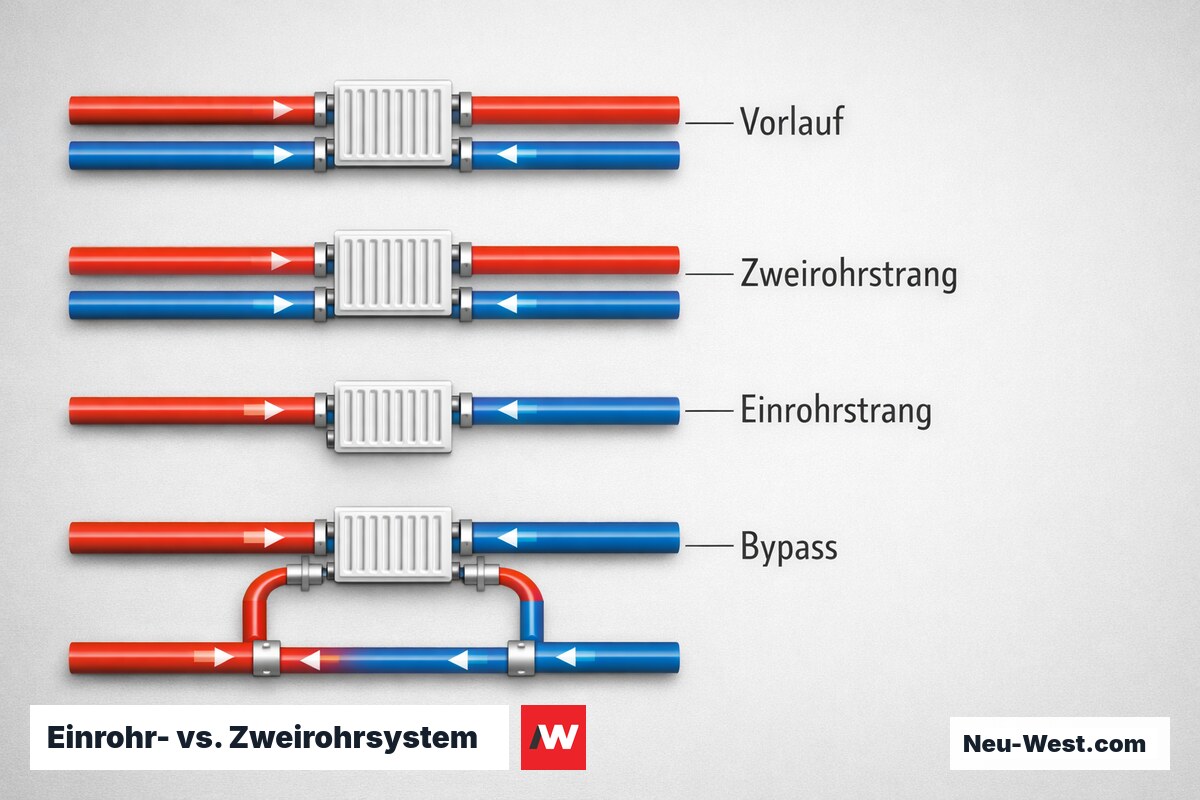

Einrohr- vs. Zweirohrsystem: Technische Unterschiede
| Merkmal | Einrohrsystem | Zweirohrsystem |
|---|---|---|
| Vorlauftemperatur je HK | Sinkt um 2–4 K pro HK in Serie | Konstant an jedem Heizkörper |
| Thermostatventil | Bypass-Ventil zwingend (kv ≥ 0,03 m³/h) | Standard-Thermostatventil ausreichend |
| Hydraulischer Abgleich | Komplex: Bypass-Drossel + Voreinstellung | Einfacher: Voreinstellung am Ventil |
| Typischer Einsatz | DDR-Plattenbau, älterer Altbau | Neubau, sanierte Bestände |
| Umrüstungsaufwand | Anpassung im Bestand möglich | Neue Verteilleitungen erforderlich |
| Pumpenergiebedarf | Geringer (ein Kreis im Strang) | Höher durch parallele Heizkreise |
Strömungsgeräusche: Ursachen, Grenzwerte und Abhilfe
Strömungsgeräusche an Thermostatventilen entstehen bei kavitationsähnlichen Effekten durch zu hohen Differenzdruck — typisch ab 30 kPa Ventildifferenzdruck bei kleinen kv-Werten. DIN 4109-1 (Schallschutz im Hochbau) begrenzt Geräusche aus haustechnischen Anlagen in Schlaf- und Kinderzimmern auf 25 dB(A) — Überschreitungen begründen Mietminderungsansprüche.
Abhilfe: Differenzdruckregler im Heizkreisverteiler begrenzen den Ventildifferenzdruck auf 10–20 kPa. Alternativ reduzierte Pumpendrehzahl oder Wechsel auf Ventil mit höherem kv-Wert. Mikroblasen an automatischen Entlüftungsventilen erzeugen ein charakteristisches Glucksen, das nach vollständiger Systembelüftung verschwindet — wird oft fälschlich als Ventilgeräusch diagnostiziert.
Anschluss-Konfigurator: Ventil- und Verschraubungswahl
Welches Rohrsystem liegt vor und wie soll der Heizkörper angeschlossen werden?
Technische Kennwerte: Heizkörper und Anschluss
| Prüfdruck nach EN 442 | 1,3 MPa (13 bar) bei 20°C Kaltwasser |
|---|---|
| Max. Betriebsdruck Standard-HK | 0,6 MPa (6 bar) |
| Normtemperatur EN 442 | 75°C Vorlauf / 65°C Rücklauf / 20°C Raum |
| NT-Betrieb Wärmepumpe (Richtwert) | 55/45°C oder 45/35°C |
| Standard-Anschlussnennweite | DN 15 (G 3/4 Außengewinde) |
| Füllwasser pH Stahlsystem (VDI 2035 Bl. 2) | 8,2–9,5 |
| Füllwasser Leitfähigkeit (VDI 2035 Bl. 1) | < 100 µS/cm |
| Empf. Druckgefälle Verteilleitungen | ≤ 100 Pa/m (Planungsrichtwert) |
| Rohrdehnung Kupfer | ca. 1,7 mm/m · 10 K |
| Rohrdehnung Stahl | ca. 1,1 mm/m · 10 K |

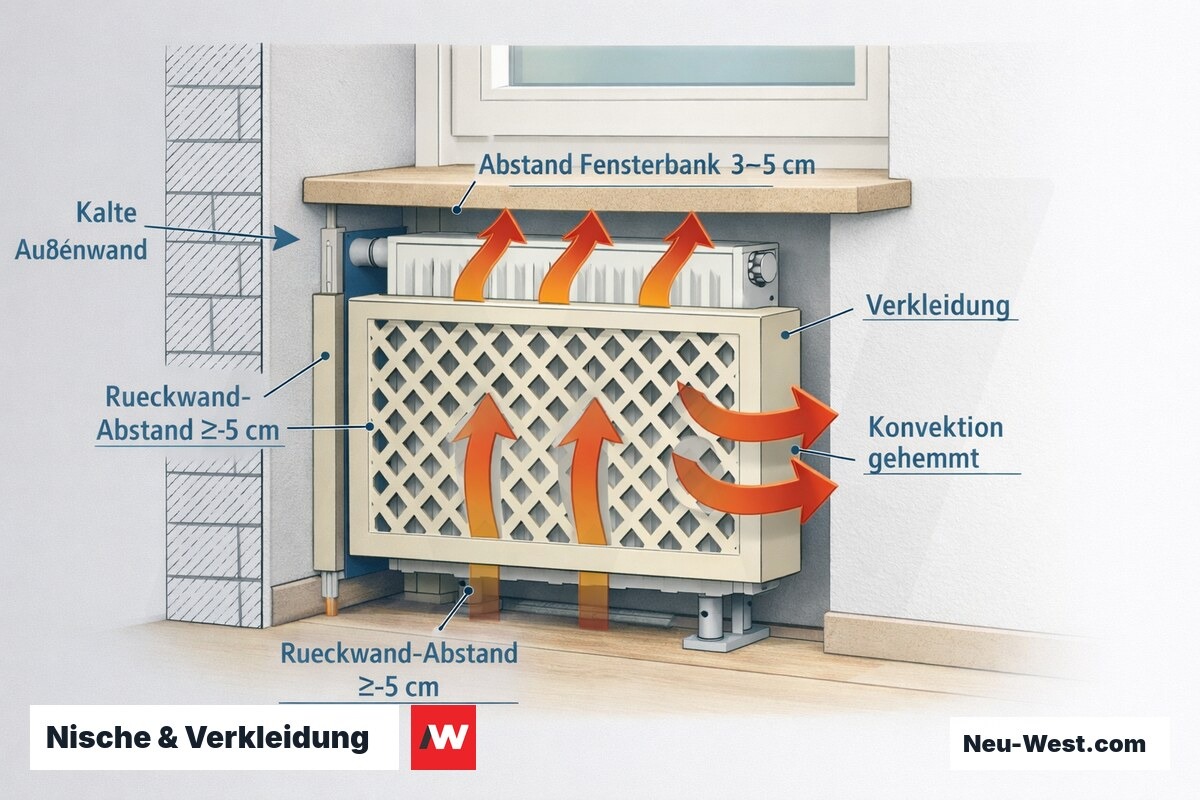

Nische und Verkleidung: Versteckter Leistungsverlust durch eingeschränkte Konvektion
Die Nennleistung nach EN 442 gilt für freie Luftumströmung. Eine Verkleidung, die Konvektionslamellen zu mehr als zwei Dritteln abdeckt, reduziert die effektive Wärmeabgabe um 20 bis 30 Prozent — der Temperaturgradient zwischen Heizkörperoberkante und Raumdecke bricht weg, wenn Aufströmöffnungen blockiert sind.

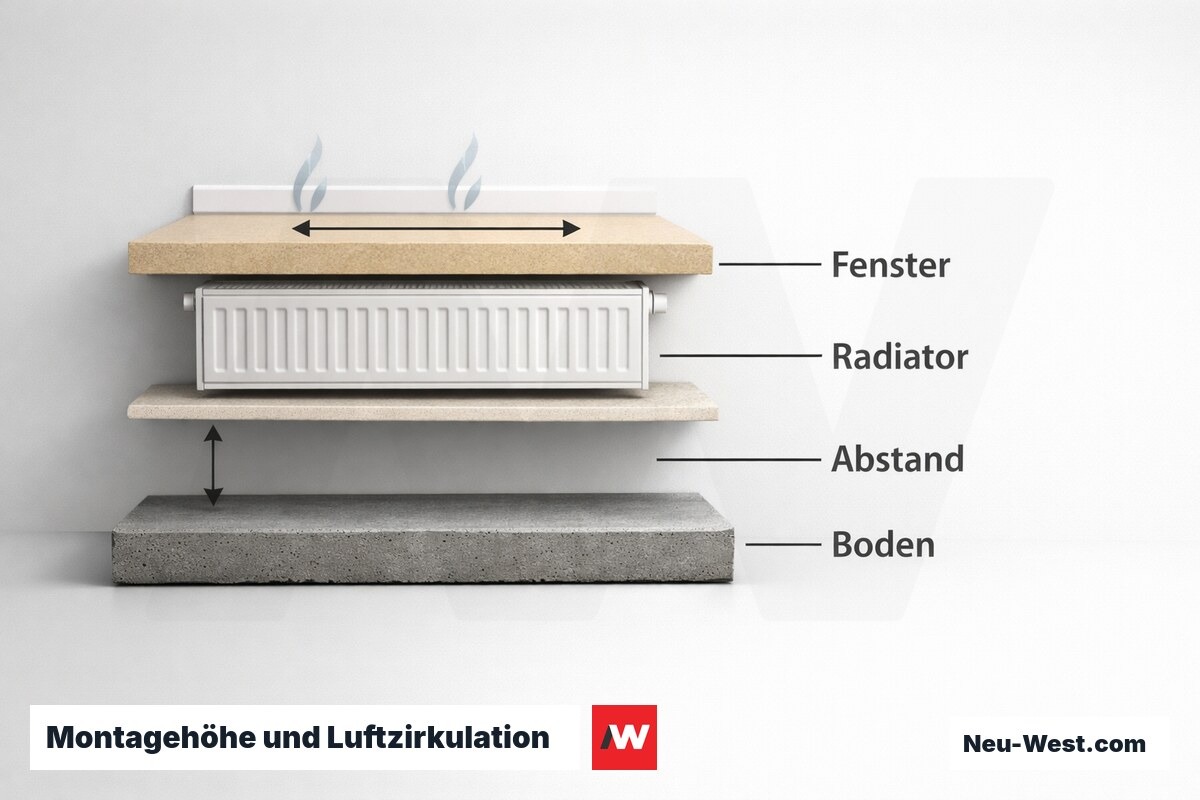

Für Fensternischen gilt: Heizkörper muss mindestens 5 cm Abstand zur Rückwand und 3–5 cm zur Fensterbankunterkante einhalten. Bei Objekten mit Denkmalschutz erzwingen Verkleidungsauflagen häufig eine überdimensionierte Heizfläche — dieser Abzugsfaktor muss explizit in der Heizlastberechnung nach DIN EN 12831 berücksichtigt werden, sonst bleibt der Raum bei Kälteeinbruch unterversorgt.
Druckprobe nie überspringen
Sinkt der Anlagedruck während der 30-minütigen Druckprobe um mehr als 0,1 bar, liegt eine Undichtheit vor. Einfaches Nachfüllen ohne Ursachenklärung ist der häufigste Praxisfehler — jeder Nachfüllvorgang mit unaufbereitetem Wasser erhöht Leitfähigkeit und Sauerstoffeintrag und schädigt Heizkörper und Wärmeerzeuger nachhaltig.
Absperrventile beidseitig — Pflicht bei Mietobjekten
Nur mit Winkeleckventil vorlaufseitig und Rücklaufverschraubung mit Einstellskala lässt sich ein einzelner Heizkörper ohne Systemdruckentlastung und vollständige Entleerung tauschen. In Mehrfamilienhäusern ist das die einzige Möglichkeit, den Mieterbetrieb im übrigen Gebäude nicht zu unterbrechen.
Automatische vs. manuelle Entlüftung
Automatische Entlüfter (Schwimmerventil) verhindern Luftpolster, begünstigen aber bei defektem Dichtsitz dauerhaften Sauerstoffeintrag. In Wohngebäuden ist das manuelle Handentlüftungsventil die Norm — einmal jährlich öffnen, bis Wasser ohne Luftgeräusch austritt.
Fernwärme: Sonderanforderungen beim Heizkörperanschluss
Bei Fernwärmeversorgung werden Heizkörper nie direkt an das Primärnetz angeschlossen — eine Übergabestation mit Plattenwärmetauscher trennt primär- und sekundärseitig hydraulisch. Die Sekundärseite verhält sich wie eine konventionelle Pumpenheizung, unterliegt aber den Temperaturvorgaben des Netzbetreibers: Berliner Fernwärmenetze liefern je nach Netzzone primär 90–130°C.
Sonderregel: Ausdehnungsgefäß, Druckhaltung und Sicherheitsventil liegen ausschließlich sekundärseitig in der Hausanlage. Der primärseitige Netzdruck (häufig 6–10 bar) darf nicht auf die Sekundärseite übertragen werden — ein Wärmetauscherdefekt mit Druckdurchschlag ist ein meldepflichtiger Betriebsstörfall beim Netzbetreiber und begründet Haftungsfragen für den ausführenden Betrieb.
Was kostet Heizkörper anschließen?
Richtwerte für Berlin, Lohn und Material ohne MwSt., Stand 2025. Endpreis abhängig von Zugänglichkeit, Rohrwerkstoff und Systemzustand.
| Leistung | Preis-Spanne (Richtwert) |
|---|---|
| Heizkörper anschließen inkl. Demontage Altgerät | 120–250 EUR/Stück |
| Rohranbindung neu herstellen (bis 1 m) | 80–150 EUR pauschal |
| Rohranbindung, je Folgemeter (DN 15) | 30–60 EUR/m |
| Hydraulischer Abgleich je Heizkörper | 15–40 EUR/Stück |
| Druckprobe mit Protokoll | 80–180 EUR pauschal |
| Füllwasseraufbereitung nach VDI 2035 | 50–120 EUR pauschal |
| Einrohr-Bypass-Ventil tauschen inkl. Einstellung | 90–160 EUR/Stück |
| Differenzdruckregler einbauen (je Strang) | 150–300 EUR pauschal |
Richtwerte für Berlin/Brandenburg, projektabhängig — kostenloses Festpreis-Angebot anfragen.

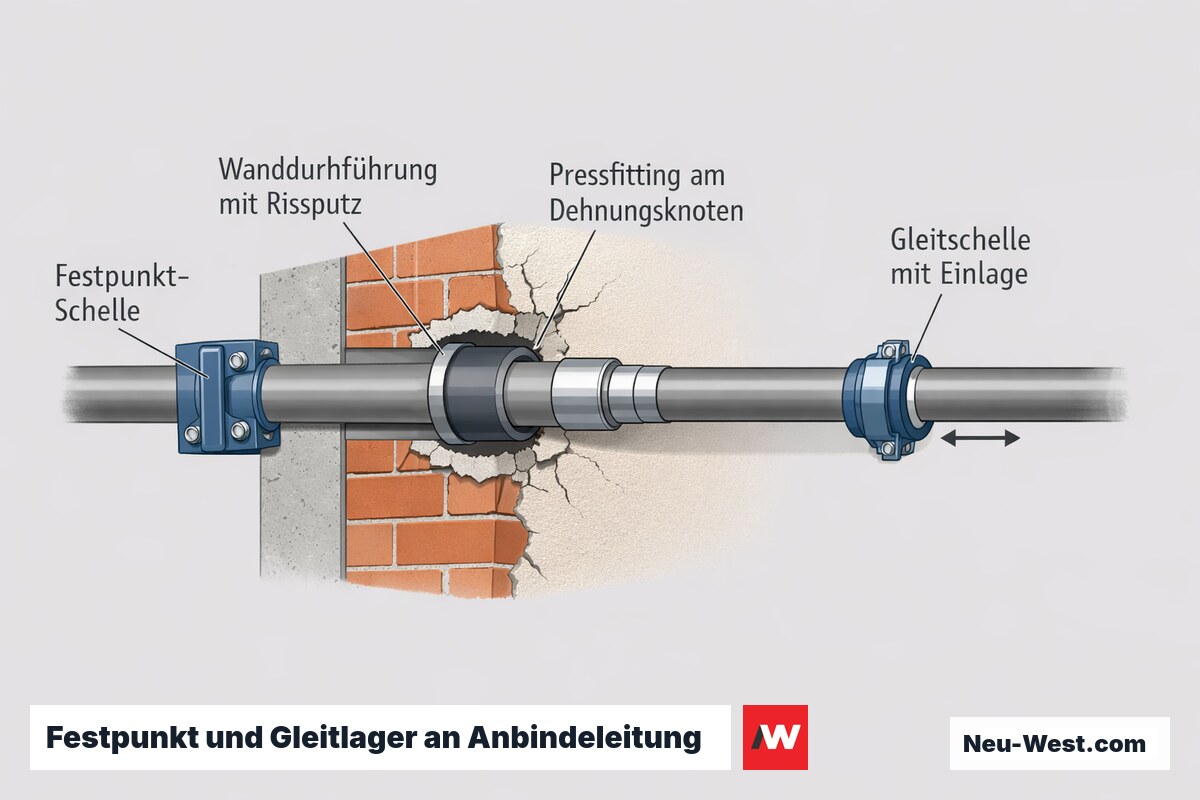

Rohrdehnung und Festpunkte: Unterschätztes Detailproblem bei Anbindeleitungen
Kupferrohre dehnen sich um ca. 1,7 mm pro Meter und 10 Kelvin Temperaturdifferenz aus — eine 10 m lange Stichleitung zwischen 10°C (Stillstand) und 75°C Vorlauftemperatur erfährt rund 11 mm Längenänderung. Ohne geplante Dehnungsausgleicher (Z-Bögen, U-Kompensatoren) entstehen an starren Wanddurchführungen und Rohrschellen Zwangskräfte.
Festpunkte und Gleitpunkte müssen bei der Trassenplanung definiert werden — kritisch besonders bei verputzten oder schlitzverlegten Leitungen, wo Bewegung unsichtbar bleibt. Typische Schadensbilder: undichte Pressfittings an Dehnungsknoten, aufgeplatzter Putz an Wanddurchführungen, Korrosionskerben durch Reibung in Klemm-Schellen ohne Gleiteinlage.
Unterputz- vs. Aufputz-Rohrführung zur Heizkörperanbindung
Vorteile
- Unterputz: Optisch unsichtbar, kein Bauteilschutz erforderlich, dauerhaft im Estrich oder Wandschlitz integriert
- Unterputz: Keine Gefährdung durch mechanische Beschädigung im Nutzbereich
- Aufputz: Vollständig zugänglich für Inspektion, Reparatur und Druckprobe ohne Stemmarbeiten
- Aufputz: Keine Schallbrücke durch Massivbauteileinbettung — Körperschall durch Dämmschale isolierbar
Nachteile / Grenzen
- Unterputz: Dehnungsausgleich muss bei Montage geplant werden — nachträgliche Korrektur nur mit Stemmarbeiten möglich
- Unterputz: Schlitz muss brandschutztechnisch wieder geschlossen werden (Brandschutzklasse je nach Deckenaufbau)
- Aufputz: Sichtbare Leitungsführung erfordert Rohrkanal oder Sockelkanal bei Designanspruch
- Aufputz: Gefriergefahr in unbeheizten Außenwandbereichen ohne zusätzliche Rohrdämmung
Altbau: Schwerkraft- auf Pumpenheizung — technische Anforderungen der Umrüstung
Schwerkraftheizungen (Gravitationsheizungen) aus der Vorkriegs- und Nachkriegszeit arbeiten mit Rohrnennweiten DN 40–80 und Strömungsgeschwindigkeiten unter 0,1 m/s. Der Umbau auf Pumpenheizung erfordert mehr als den Einbau einer Umwälzpumpe: Bestandsleitungen werden auf DN 15–25 reduziert, alle Heizkörper erhalten neue Thermostatventile mit hydraulisch abgestimmten Voreinstellwerten.

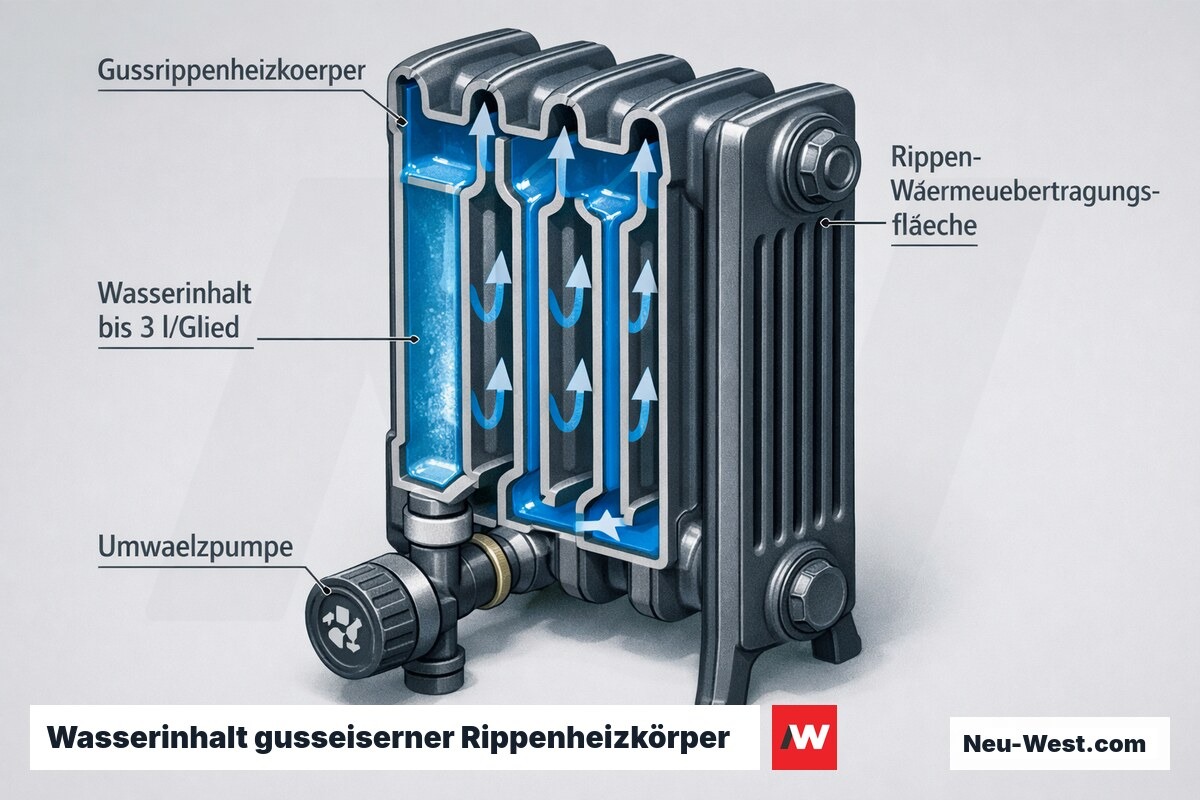

Besonderheit Altbau: Gusseiserne Rippenheizkörper haben einen sehr großen Wasserinhalt (bis 3 l je Glied), der die Systemträgheit erheblich erhöht. Die veränderte Strömungsgeschwindigkeit beeinflusst die Wärmeübertragungskoeffizienten an der Rippenoberfläche — eine Neuberechnung der Heizflächen nach DIN EN 12831 mit tatsächlichen Betriebsparametern ist unumgänglich, nicht bloße Übernahme der Bestandsdimensionierung.
Wichtige Begriffe rund um Heizkörper anschließen
Hydraulischer Abgleich
kv-Wert
VDI 2035
EN 442
Einrohr-Bypass-Ventil
Differenzdruckregler
DIN EN 12831
Ein Heizkörper, der zu 70 Prozent von einer Verkleidung abgedeckt ist, gibt bei gleichem Volumenstrom bis zu 30 Prozent weniger Wärme ab — dieser Fehler fällt erst im Kälteeinbruch auf, wenn die Raumtemperatur trotz laufender Heizung nicht erreichbar ist und die Ursache nicht am Heizkörper, sondern an der Schreinerei gesucht wird.
