Raffstore & Außenjalousie montieren lassen in Berlin – Fachbetrieb für Neubau & Bestand
Raffstoren sind die effektivste außenliegende Beschattung: Ein korrekt montierter Raffstore erreicht einen fc-Wert von 0,10–0,15 (geschlossen: ≈ 0,05) und reduziert damit den solaren Wärmeeintrag um über 85 %. Innenliegende Vorhänge oder Rollos kommen auf fc ≈ 0,75 – der physikalische Unterschied liegt darin, dass außenliegende Systeme Strahlungswärme vor der Verglasung reflektieren, statt sie bereits im Raum abzugeben.

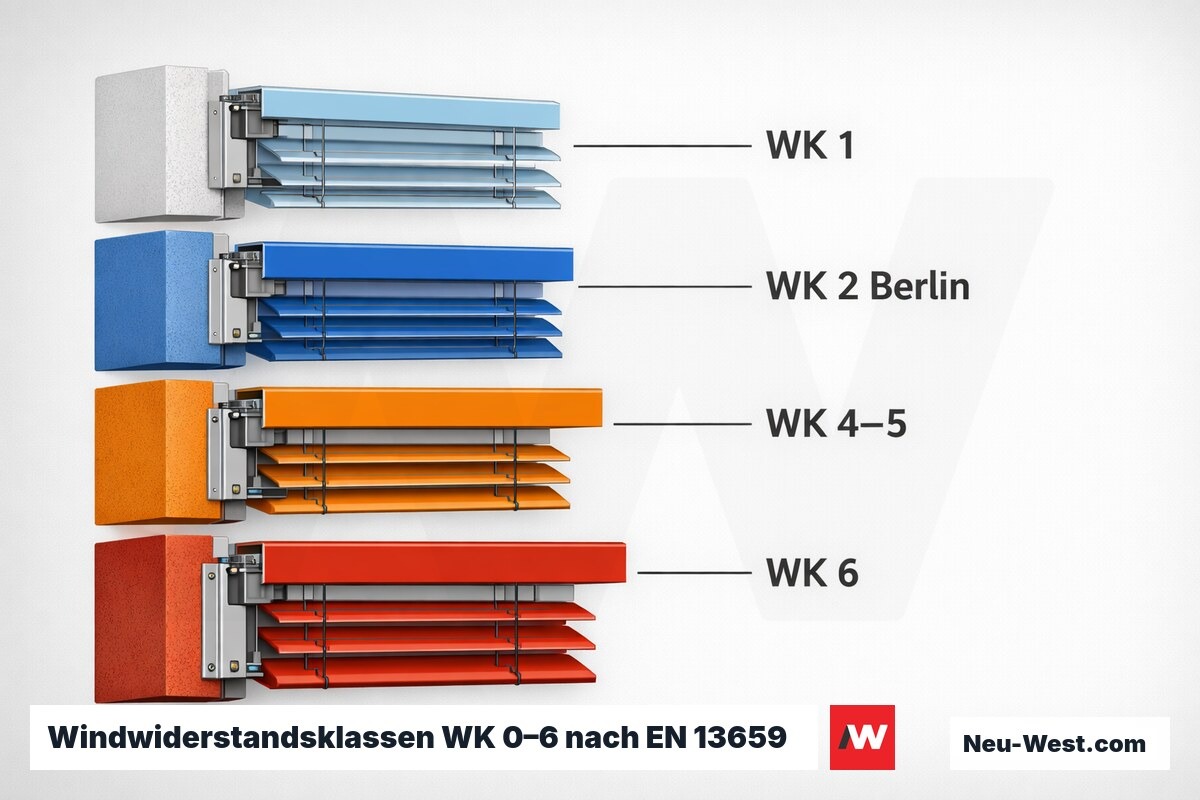

Entscheidend für Dauerhaftigkeit und Energiebilanz sind dabei drei Faktoren, die Laien oft unterschätzen: die Windwiderstandsklasse des gewählten Systems (EN 13659), die Dübeltragfähigkeit im jeweiligen Untergrund – besonders kritisch bei WDVS-Fassaden – und die Wärmebrückenfreiheit der Anbindungskonstruktion am Sturz.
Was umfasst die Raffstore- & Außenjalousien-Montage?
- Aufmaß und Untergrundprüfung: Bauteilkategorie, Dübeltragfähigkeit, WDVS-Schichtdicke und Sturzgeometrie
- Demontage und fachgerechte Entsorgung vorhandener Beschattungsanlage inkl. Kabelreste
- Montage Führungsschienen und Rolladenkasten/-blende mit Wärmedämmeinlage zur Kältebückenminimierung am Sturz
- Verankerung mit bauaufsichtlich zugelassenen Dübeln – bei WDVS Durchdringung bis in den tragenden Untergrund (mind. 10 cm Einbindetiefe)
- Einbau Raffstore-Mechanik und Antrieb (Rohrmotor 230 V oder Funk/Solar) mit VDE-gerechtem Schutzleiteranschluss und Leerrohrabschluss
- Endpunkt-Kalibrierung, Lamellenwinkler-Einstellung und Inbetriebnahme von Wind- und Sonnenwächter inkl. Funktionstest aller Fahrstufen
Alle Arbeiten richten sich nach den Leistungsanforderungen der EN 13659 (Abschlüsse – Windwiderstandsklassen WL 0–6) und den Installationsvorschriften nach VDE 0100. Auf Anfrage stellen wir die fc-Wert-Dokumentation des montierten Systems für den sommerlichen Wärmeschutznachweis nach DIN 4108-2 bereit.
Werkstoff und Beschichtung: Warum Legierung und Schichtdicke über die Lebensdauer entscheiden
Aluminium-Lamellen für Raffstoren werden typischerweise aus EN AW-3105 oder EN AW-5052 gefertigt — die Legierungswahl entscheidet maßgeblich über Formstabilität und Korrosionsbeständigkeit. Eine Pulverbeschichtung nach RAL-Norm sollte mindestens 60 µm Schichtdicke aufweisen; bei erhöhter Luftfeuchtigkeit oder Stadtklima sind 80 µm erforderlich, da Unterschreitungen zu Blasenbildung und Delamination führen.

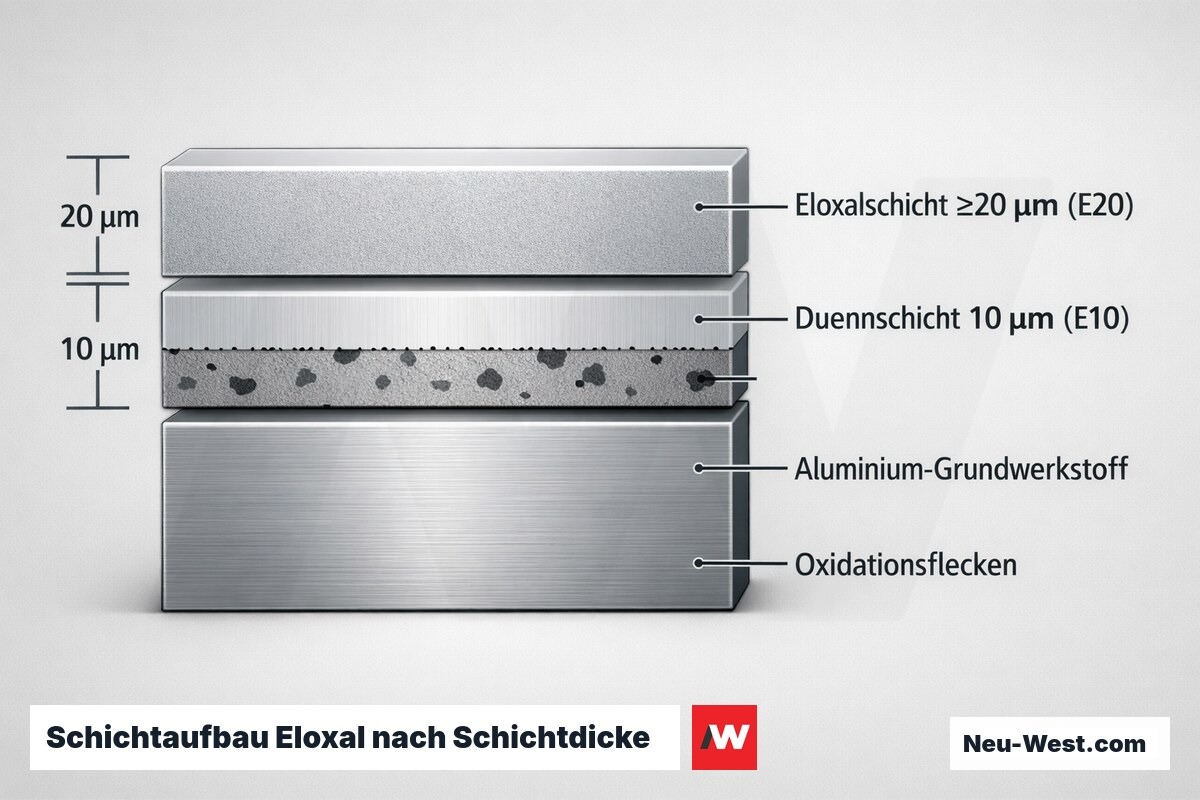

Als Alternative bietet die Eloxalschicht nach EN ISO 7599 ab Klasse E20 (mindestens 20 µm) eine deutlich höhere UV-Beständigkeit als Standard-Pulver — entscheidend für Südlagen mit direkter Sonneneinstrahlung. Günstigere Lamellen mit Klasse E10 zeigen im Außeneinsatz ab 5–7 Jahren sichtbare Oxidationsflecken, die sich nicht mehr rückstandsfrei entfernen lassen.
Raffstore-Typen und Systemvarianten im Überblick
Raffstore 50 mm Standard
Lamellenbreite 50 mm, geeignet für Standardfenster bis ca. 1,5 m Breite. Feines Lichtspiel, gut für Büro- und Wohnbebauung. Marktdominante Variante.
Breitlamellen-Raffstore 60–80 mm
Für großformatige Verglasungen ab 1,5 m Breite. Weniger Lamellen je Element, geringere Staubanfälligkeit, höhere Windlaststabilität durch größere Lamellenträgheit.
Glasleisten-Jalousie (integriert im SZR)
Im Scheibenzwischenraum der Isolierverglasung eingebaut. Kein äußerer Kasten, wartungsarm — fc-Wert jedoch schlechter als außenliegendes System (fc ≈ 0,30–0,45), da Reflexion hinter dem Glas stattfindet.
Sonderprofil Fassadenintegration
C-Schienen- und Zargensysteme für Pfosten-Riegel-Fassaden. Schienenprofil bündig in der Fassadenebene; erfordert enge Abstimmung mit dem Fassadenplaner bereits in der Entwurfsphase.
GEG-Anrechnung: fc-Faktor und Heizlastminderung durch Außenjalousie

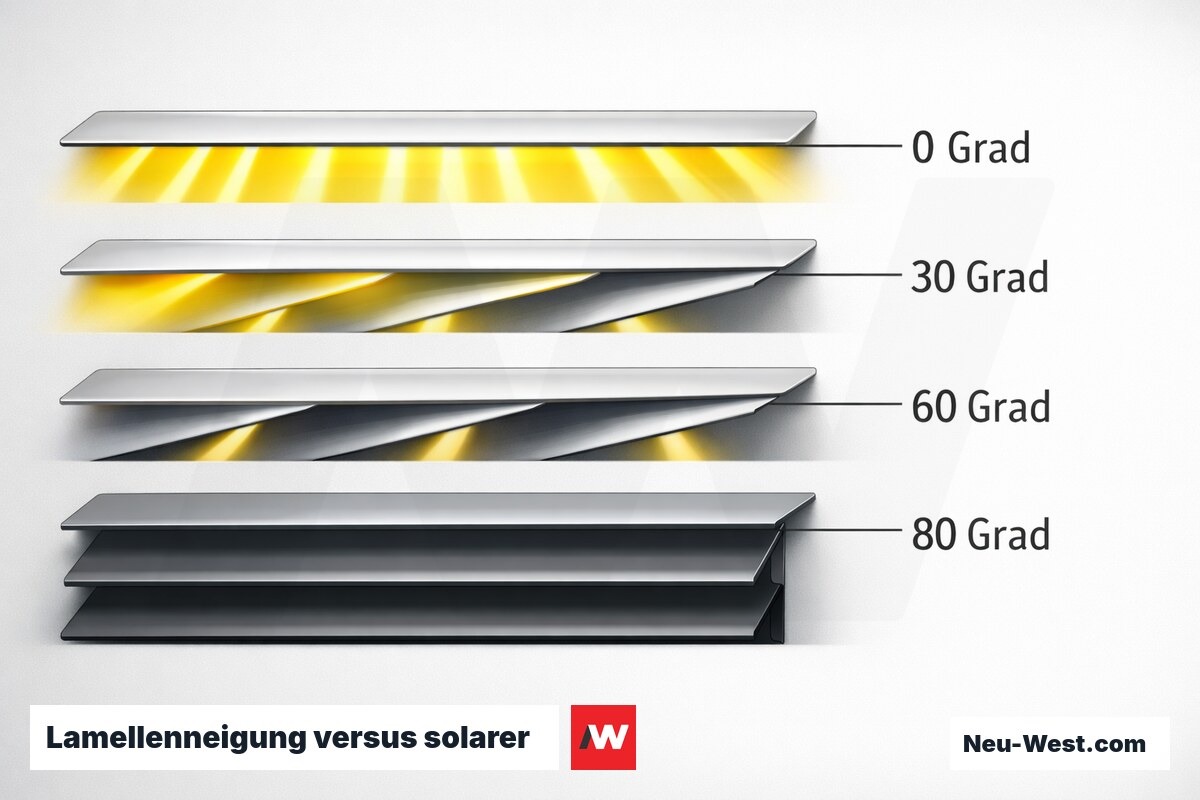

Der Abminderungsfaktor fc nach DIN EN ISO 52022-3 beschreibt, wie stark ein Sonnenschutzsystem den solaren Wärmeeintrag reduziert. Für außenliegende Raffstoren liegt er je nach Lamellenwinkel zwischen 0,10 und 0,25 — deutlich günstiger als innenliegende Systeme (fc = 0,45–0,75), weil die Reflexion außen vor dem Glas stattfindet.
Im baulichen Wärmeschutznachweis nach DIN 4108-2 wird der resultierende Gesamtenergiedurchlassgrad g_tot = g × fc eingesetzt, was die sommerliche Überwärmung nachweislich reduziert. Bei der Heizlastberechnung nach DIN EN 12831 kann der Außenjalousie-fc die Kühllastspitze um 15–30 % mindern — bei Niedrigstenergiegebäude-Nachweisen häufig der entscheidende Faktor für das Bestehen des Sommerwärmeschutz-Nachweises.
Richtpreis-Kalkulator: Raffstore-Montage in Berlin
Schätzwert für Aluminium-Raffstore mit Rohrmotor, inkl. Montage und 230-V-Elektroinstallation. Basis: Windklasse 2 nach EN 13659. Aufpreis Windklasse 3–4 (Hochhauslage, Küstennähe): ca. +15–25 % auf Materialposition (verstärkte Führungsschienen, Windautomatik).
Unverbindlicher Richtwert – der genaue Preis hängt von Untergrund, Aufwand und Ausführung ab.
Technische Kennwerte Raffstore / Außenjalousie
| Lamellenbreite | 50 mm (Standard) / 60 mm / 80 mm (Breitlamelle) |
|---|---|
| Max. Elementbreite | bis 3.500 mm (herstellerabhängig) |
| Max. Elementhöhe | bis 5.000 mm (herstellerabhängig) |
| fc-Faktor außenliegend | 0,10–0,25 je Lamellenwinkel und Reflexionsgrad |
| Schutzklasse Motor | IP 44 (Mindest-Außenbereich) / IP 54 (erhöhte Beregnung) |
| Motordrehmoment typisch | 6–30 Nm je Elementgröße |
| Windlastzone | WLZ 1–4 nach DIN EN 1991-1-4; Abschaltung typ. ab ~8 m/s |
| Betriebstemperatur Antrieb | -10 °C bis +60 °C (Standard) / -20 °C bis +70 °C (Winterversion) |
| Eloxal-Mindestschicht Außen | E20 = 20 µm nach EN ISO 7599 |

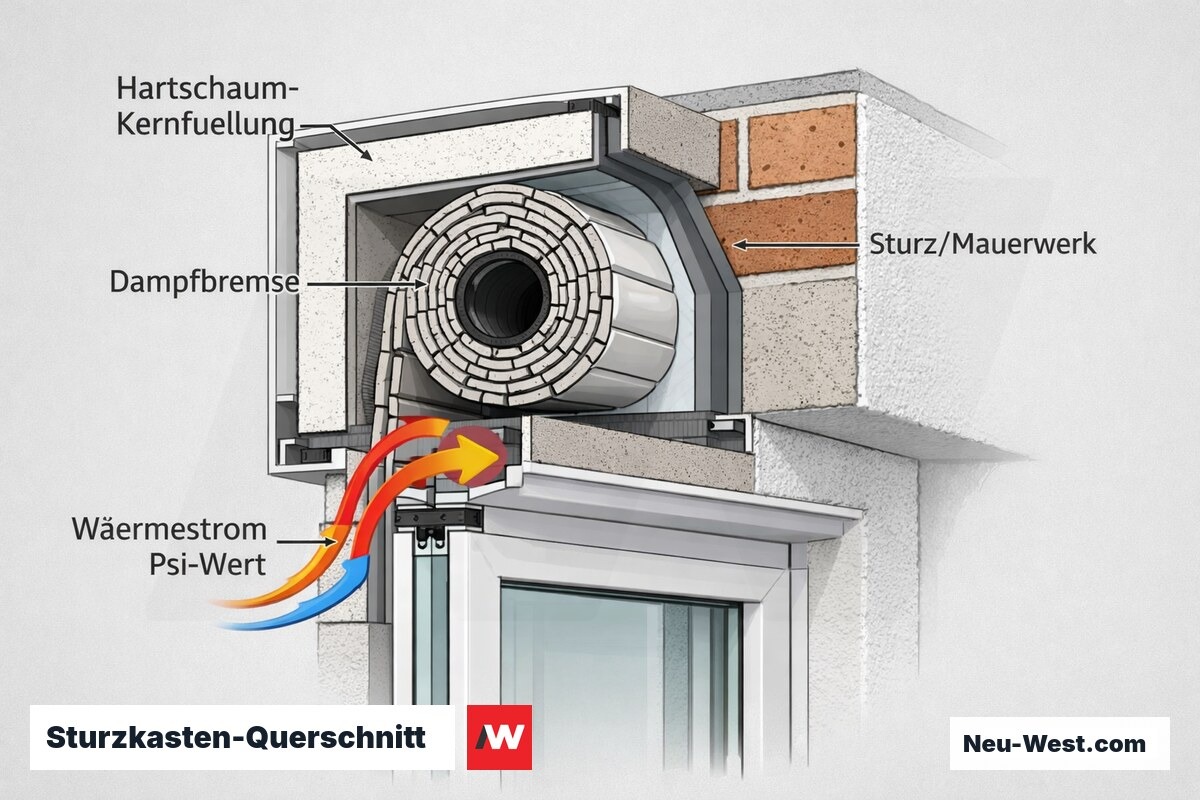

Wärmebrücke Sturzkasten: Psi-Werte kennen und im Nachweis richtig einsetzen
Der in die Außenwand einbindende Sturzkasten ist eine häufig unterschätzte Wärmebrücke bei der Raffstore-Montage. Je nach Konstruktion liegen die linearen Wärmedurchgangskoeffizienten (Psi-Werte) zwischen 0,05 und 0,20 W/(m·K) — ein ungedämmter Betonkastenrahmen ohne Kerndämmung liegt regelmäßig am oberen Ende dieser Spanne.
Im Energieausweis und im Nachweis nach DIN 4108 Beiblatt 2 müssen Sturzkastendetails explizit berücksichtigt werden. Ein gedämmter Aufsatzkasten mit Kernfüllung aus Hartschaum (λ ≤ 0,035 W/(m·K)) hält den Psi-Wert unter 0,05 W/(m·K) und kann mit dem Beiblatt-Katalogwert angesetzt werden — bei Bestandssanierungen daher immer den bestehenden Kasten auf Dämmstoffzustand und intakte Dampfbremse prüfen, bevor ein neues Antriebssystem eingebaut wird.

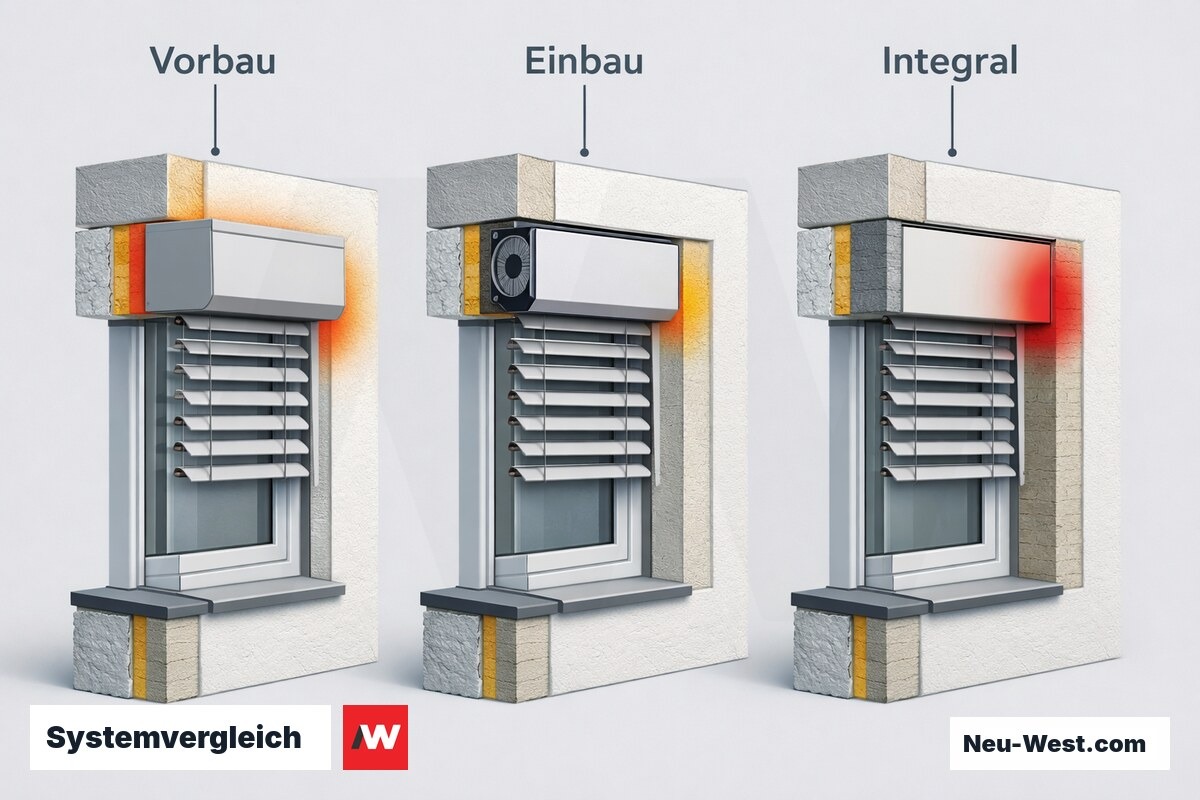

Aufsatzkasten vs. Einbaukasten: Systementscheidung für Planer
| Kriterium | Aufsatzkasten (AP) | Einbaukasten (UP) |
|---|---|---|
| Einsatzsituation | Sanierung + Neubau nachrüstbar | Neubau mit Vorplanung |
| Montageaufwand | gering (kein Stemmen) | hoch (Kernbohrung / Stemmarbeit) |
| Dämmqualität | nachbesserbar (Kernfüllung einbringbar) | werkseitig integriert, konstant |
| Wartungszugang | gut (Frontblende abnehmbar) | eingeschränkt |
| Fassadenoptik | sichtbarer Kasten | bündig in Fassadenebene |
| Kostenindex | Basis 100 % | ca. 120–140 % inkl. Stemmarbeit |
| Empfehlung | Sanierung / begrenzte Vorplanung | Neubau mit klarem Fassadenkonzept |

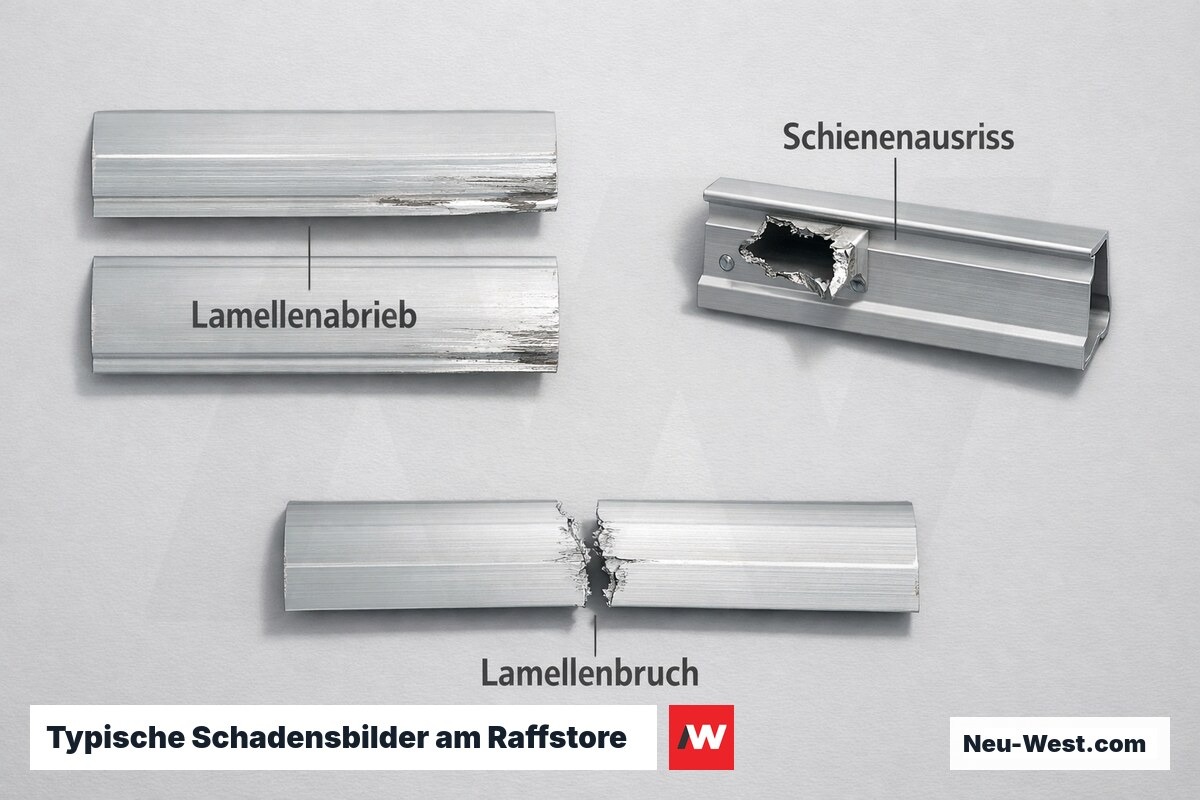

Montagefehler Nr. 1: Schienenparallelität und ihre Langzeitfolgen
Der häufigste Langzeitdefekt bei Raffstoren entsteht durch fehlende Parallelität der Führungsschienen — laut Herstellervorgaben ist eine Toleranz von maximal ±1 mm auf 1000 mm Länge einzuhalten. Bereits 2–3 mm Versatz führen zu ungleichmäßigem Lamelleneinzug, erhöhtem Clip-Verschleiß und schließlich zum Verklemmen der Wendestäbe beim Schließvorgang.
Ursache ist meist schiefes Mauerwerk oder nicht ausgeglichene Rohbaupunkte; die korrekte Lösung sind Ausgleichsscheiben (Shimming) — kein Nachbiegen der Schienen, das nur Spannungen verlagert und den Fehler kaschiert. Das Abnahmeprotokoll sollte die gemessene Schienenparallelität dokumentieren, da nachträgliche Reklamationen ohne diesen Nachweis dem Montagefehler kaum eindeutig zuzuordnen sind.
Systemwahl-Assistent: Bauweise und Antrieb gezielt wählen
Was beschreibt Ihre Einbausituation am besten?
Montageablauf: Von der Maßaufnahme bis zur Abnahme
Maßaufnahme und Sturzprüfung
Lichte Breite und Höhe aufnehmen, Sturzkonstruktion auf Tragfähigkeit und Dämmzustand prüfen. Schienenachsen vorbemessen und auf Bauteil-Flucht abstimmen.
Kastenmontage und Abdichtung
Aufsatz- oder Einbaukasten befestigen, Fugen zur Außenwand mit Kompriband (z. B. nach RAL-GZ 695) abdichten. Kerndämmung einbringen und Dampfbremse sicherstellen.
Schienenset montieren und vermessen
Führungsschienen setzen, Parallelität mit Laser oder Richtlot auf ±1 mm/m kontrollieren. Rahmendübel ohne Stahl-auf-Aluminium-Direktkontakt setzen (Kontaktkorrosion vermeiden).
Lamellenpaket einziehen
Lamellenpaket in die Schienen einführen, Wendestäbe einhängen, gleichmäßige Führung im Trockenlauf prüfen. Auf Leichtgängigkeit über gesamten Hub achten.
Antrieb einbauen und Endlagen einstellen
Rohrmotor einsetzen, mechanische und elektronische Endlagen nach Herstelleranleitung einstellen. Drehmoment-Abschaltung und Überlastschutz testen.
Bus-Integration und Automatik-Test
SMI- oder KNX-Adressierung konfigurieren, Wind- und Regensensorik sowie Zeitprogramm testen. Sicherheitsabsenkung (unabhängiger Steuerkreis) separat simulieren.
Abnahme und Protokoll
Funktion aller Betriebsmodi dokumentieren, gemessene Schienenparallelität schriftlich festhalten. Bedienungsanleitung und Wartungsintervalle übergeben.

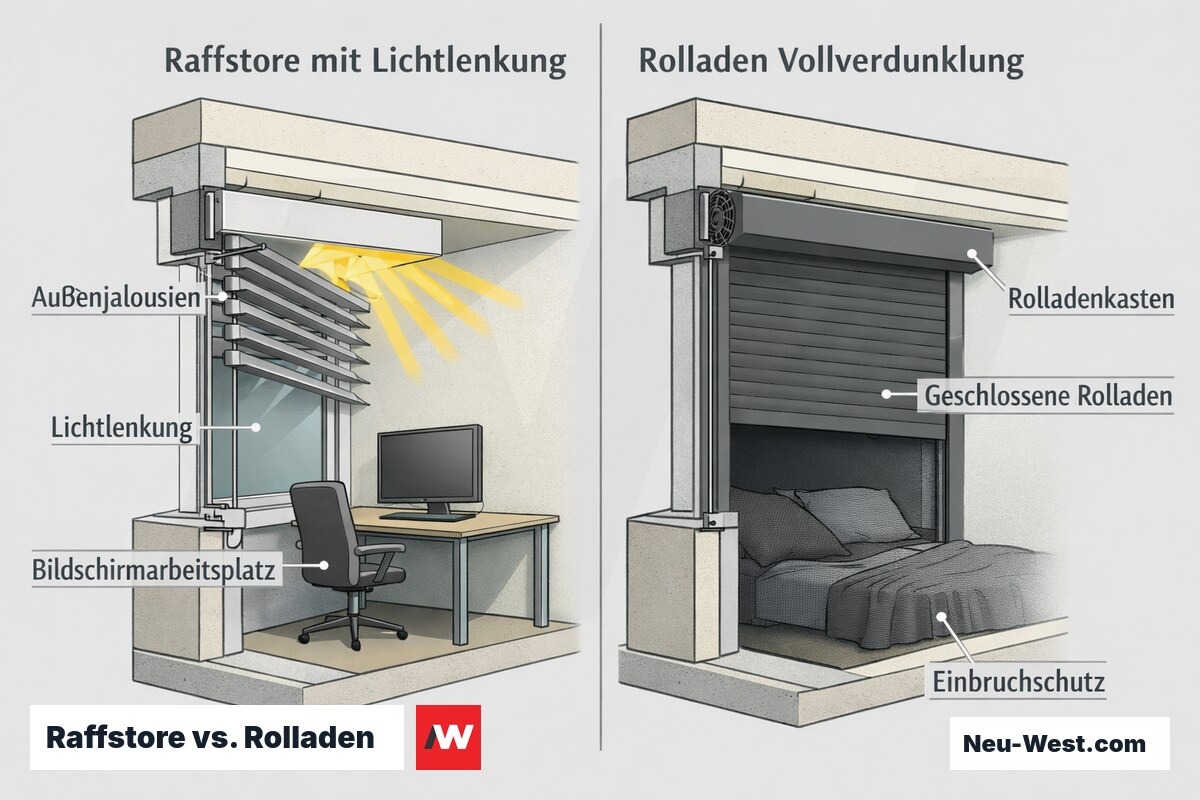

Raffstore oder Rolladen: Entscheidungsmatrix für Planer und Bauherren
Der entscheidende Unterschied liegt nicht in der Optik, sondern in fc-Wert und Tageslichttauglichkeit: Raffstoren erreichen fc = 0,10–0,25 bei gleichzeitiger Lichtlenkung; Rollladen erzielen geschlossen ähnliche fc-Werte, aber nur bei vollständiger Verdunklung — jede Zwischenposition ist praktisch nicht nutzbar.
Für Büro- und Gewerbegebäude mit Bildschirmarbeitsplätzen empfiehlt DIN EN 17037 (Tageslicht in Gebäuden) außenliegende Sonnenschutzsysteme mit Lichtlenkfunktion — Raffstoren erfüllen diese Anforderung, konventionelle Rollladen nicht. In reinen Wohngebäuden mit Priorität auf Einbruchschutz und Vollverdunklung bleibt der Rolladen die wirtschaftlichere Wahl; der Mehrpreis für den Raffstore amortisiert sich über Komfortzugewinn und GEG-Effizienz in der Regel erst nach 8–12 Jahren.
Was kostet Raffstore & Außenjalousie montieren?
Preisrahmen für Berlin, inkl. Material und Montage, netto, je m² Fensterfläche (Nettofläche des Elements).
| Leistung | Preis-Spanne (Richtwert) |
|---|---|
| Manueller Raffstore, Aufsatzkasten (AP) | 180–260 EUR/m² |
| Motorisierter Raffstore, AP-Kasten, ohne Bus | 260–380 EUR/m² |
| Motorisiert + SMI-Busanbindung, AP-Kasten | 320–450 EUR/m² |
| KNX-Integration (Aufschlag je Element) | +80–150 EUR/Element |
| Einbaukasten (UP) statt AP (Aufschlag) | +20–35 EUR/m² zzgl. Stemmarbeit nach Aufwand |
| Gerüst / Hubarbeitsbühne ab 4 m Einbauhöhe | 50–150 EUR/m² Gerüstfläche nach Aufwand |
| Demontage Altanlage (falls vorhanden) | 30–60 EUR/m² |
| Inspektion und Wartung (jährlich empfohlen) | 60–120 EUR/Element |
Richtwerte für Berlin/Brandenburg, projektabhängig — kostenloses Festpreis-Angebot anfragen.
Motorisierung und Automation: Anforderungen an Antrieb und Bus-Integration
Rohrmotoren für Raffstoren werden nach IEC 60335-2-97 geprüft; für Normalbetrieb sind Antriebe mit S3-Klassifizierung (25–40 % Einschaltdauer) ausreichend, bei Gebäudeautomation mit häufigen Wind-Regen-Sensor-Aktionen ist S1 (Dauerbetrieb) die sicherere Wahl. IP 44 ist Mindestanforderung im Außenbereich; bei direkter Beregnung oder Sockellage IP 54 verwenden.
Die SMI-Schnittstelle (Standard Motor Interface) nach RAL-GZ 695 ermöglicht herstellerunabhängige Anbindung an beliebige SMI-Master — entscheidend bei Sanierungen mit vorhandenem Gebäudeautomationssystem. Für die sicherheitsrelevante Absenkung bei Windwarnung ist ein separater Sicherheitssteuerkreis vorzusehen, der unabhängig vom Bussystem reagiert und kein Softwareereignis als alleinige Triggerquelle verwendet.
Windwächter bei Motorantrieb zwingend erforderlich
Ohne Windautomatik können Raffstoren bei Sturm (Beaufort 6–7) Totalschäden an Lamellen und Führungsschienen erleiden. Versicherungsschutz erlischt bei fehlendem Windwächter-Nachweis häufig — dies gilt auch bei einer nachträglichen Schadensmeldung.
Gedämmten Aufsatzkasten im Energienachweis ansetzen
Ein Aufsatzkasten mit Kernfüllung (λ ≤ 0,035 W/(m·K)) hält den Psi-Wert unter 0,05 W/(m·K) und kann nach DIN 4108 Beiblatt 2 mit dem Katalog-Wert angesetzt werden — das verbessert die Energiebilanz oft messbar.
SMI statt Proprietärsystem schützt die Investition
SMI-kompatible Antriebe lassen sich an jeden SMI-Master anschließen und sichern die Investition gegen Herstellerwechsel ab. Proprietäre Bus-Systeme einzelner Hersteller können bei Firmenaufgabe oder Produktabkündigung nicht mehr erweitert werden.
Was den Montagepreis treibt: Kostenstruktur transparent erklärt
Der größte Kostenhebel ist nicht das Lamellenpaket, sondern Gerüst oder Hubarbeitsbühne: Bei Einbauhöhen über 4 m verdoppelt sich der Montageaufwand durch Rüstzeiten und Arbeitssicherheitsanforderungen nach DGUV Regel 101-011. Zweiter Faktor ist der Kastentyp — Aufsatzkasten (AP) ist rund 20–30 % günstiger als Einbaukasten (UP), weil keine Stemmarbeit anfällt.

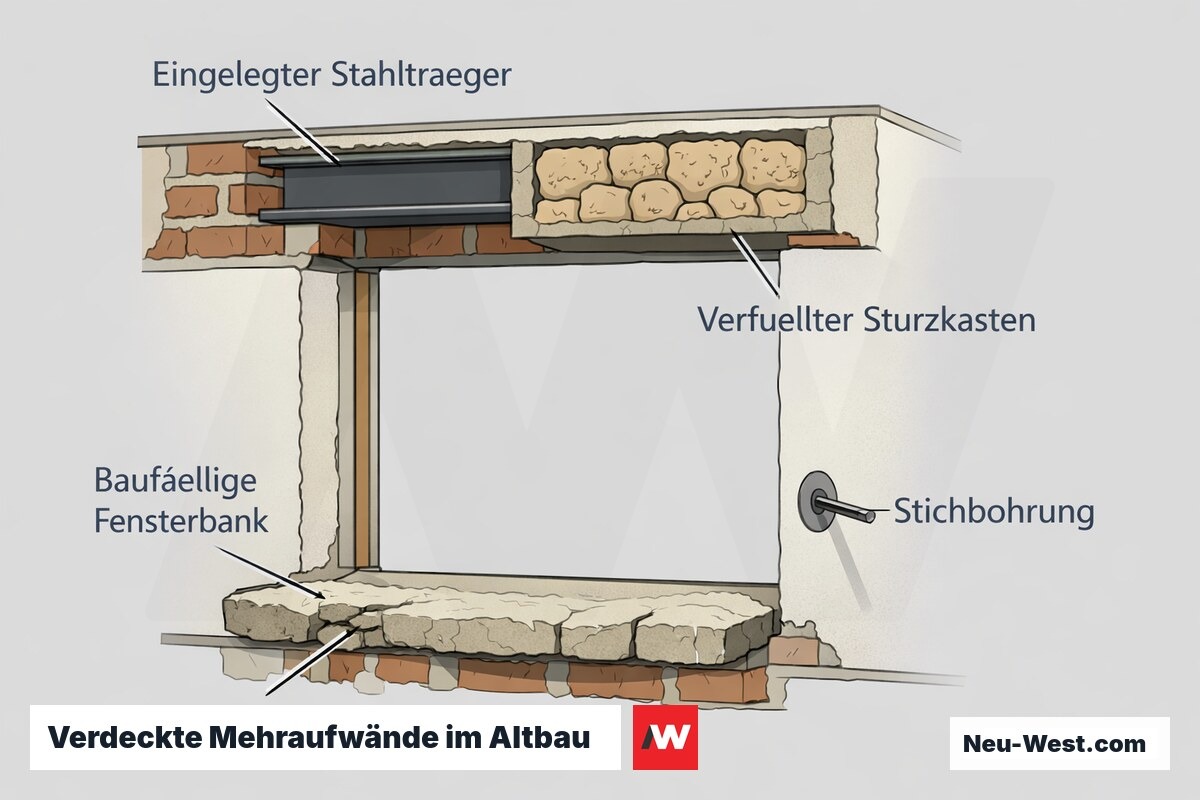

Im Altbau kommen häufig unvorhergesehene Mehraufwände hinzu: eingelegte Stahlträger, verfüllte Sturzkästen oder baufällige Fensterbänke. Eine Vorabinspektion mit Stichbohrung vor der Angebotserstellung reduziert Nachtragsrisiken erheblich; werden mehrere Elemente in einem Zug montiert, sinken die Einzelkosten durch Gerüstteilung und Lernkurve typisch um 10–20 %.
Außenjalousie und Raffstore: Stärken und Grenzen im Überblick
Vorteile
- Bester fc-Wert aller beweglichen Außenschutzsysteme (0,10–0,25) — direkt anrechenbar im GEG-Nachweis
- Tageslichtlenkung durch stufenlose Lamellenwinkelstellung (0°–90°)
- Kombinierter Sicht- und Sonnenschutz ohne vollständige Verdunklung möglich
- Erfüllt Anforderungen nach DIN EN 17037 (Tageslicht) für Bildschirmarbeitsplätze
- Lange Nutzungsdauer bei korrekter Legierungs- und Beschichtungswahl (15–25 Jahre)
Nachteile / Grenzen
- Höhere Investition als Rolladen (typisch +30–50 % Mehrkosten)
- Windempfindlich: automatische Hochfahrt ab ~8 m/s (Bft 5) zwingend erforderlich
- Saisonale Reinigung nötig — Staubablagerung zwischen den Lamellen
- Bei Fassadenrenovierung aufwändigere Demontage als bei Rolladen
- Sturzkasten als Wärmebrücke muss gesondert im Energienachweis berücksichtigt werden

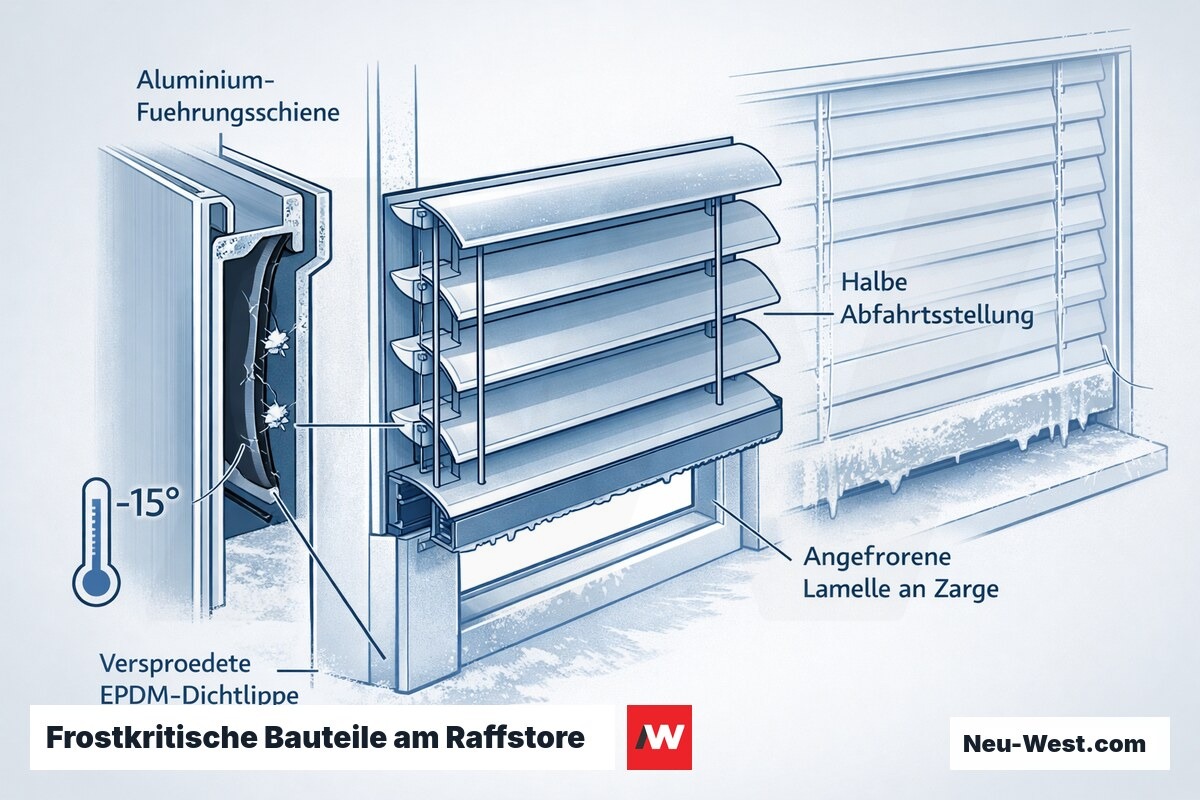

Frostschutz: Welche Maßnahmen im Berliner Klima wirklich nötig sind
Berlin verzeichnet in Extremwetterlagen Temperaturen bis -15 °C. Standard-Rohrmotoren mit Betriebstemperatur bis -10 °C erreichen damit ihre spezifizierte Grenze; Antriebe mit erweitertem Temperaturbereich bis -20 °C (bei einigen Herstellern mit Kennung 'E' oder 'W' ausgewiesen) vermeiden Schäden an Getriebeschmiermittel und Kondensatorkapazität.

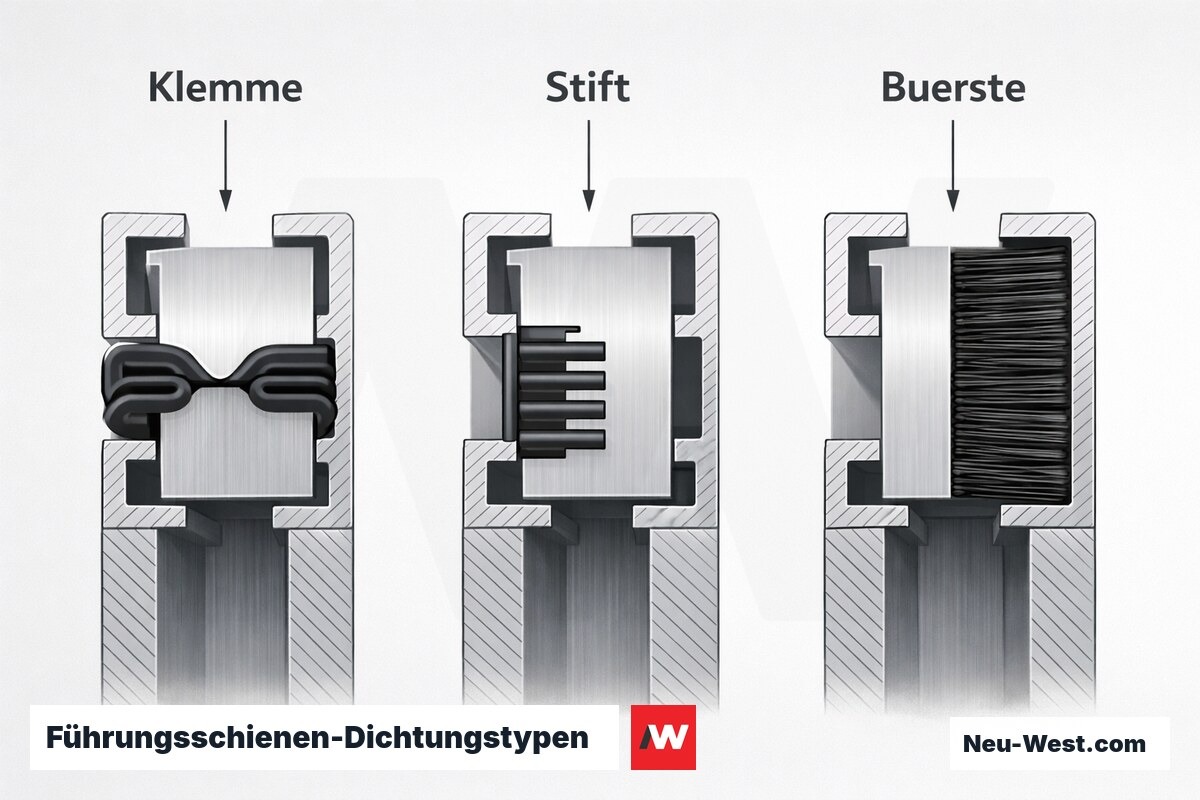

Führungsschienen aus stranggepresstem Aluminium sind frostunempfindlich; kritisch sind hingegen Dichtlippen aus EPDM oder PVC, die bei -15 °C verspröden und im Frühjahr als erste Komponente ausfallen. Empfehlung: Raffstoren bei Langzeitstillstand im Winter auf halbe Abfahrt belassen, nicht vollständig geschlossen — das verhindert das Anfrieren eingeklemmter Lamellen an der Zarge, das beim nächsten Hochfahren zu Lamellenverformungen führt.
