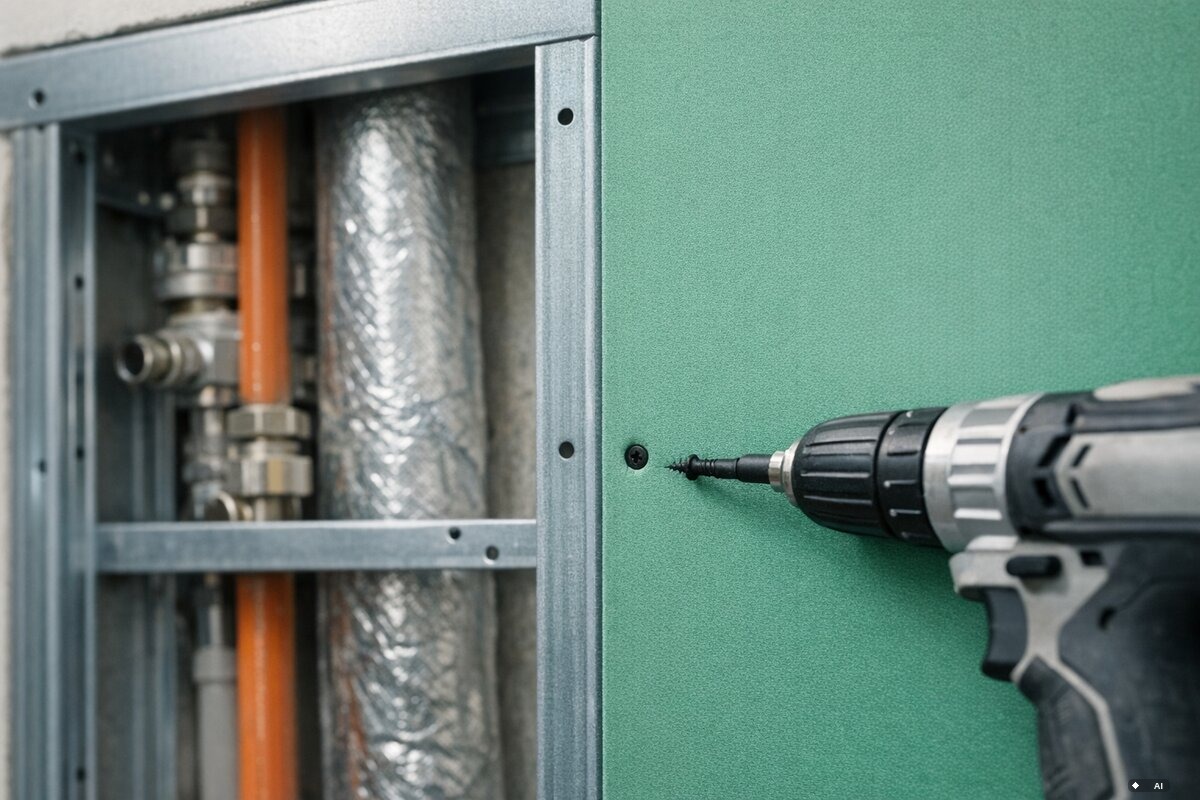

Schachtwand bauen in Berlin – EI-geprüfte Ausführung durch Fachbetrieb
Eine Schachtwand ist keine gewöhnliche Metallständerwand: Sie umhüllt Installationsschächte für Sanitär-, Heizungs- oder Lüftungsleitungen und muss gleichzeitig Feuerwiderstand, Schallschutz und Wartungszugänglichkeit auf engstem Raum vereinen. Diese Kombination ist nur durch systemgeprüfte Konstruktionen mit allgemeiner bauaufsichtlicher Zulassung (abZ) oder Europäisch Technischer Zulassung (ETA) zuverlässig erreichbar — freie Planung außerhalb des Systemdatenblatts hebt den Verwendbarkeitsnachweis auf.
Technisch entscheidend ist die Wahl zwischen einseitig beplankbaren I-Ständer-Systemen (Montage und Beplankung ausschließlich von außen, kein Schacht-Innenraum-Zugang nötig) und konventionellen CW-Ständerwänden mit beidseitiger Zugänglichkeit. Erstere erreichen bei passendem Profilquerschnitt Schachthöhen von mehreren Geschossen ohne horizontale Zwischenabfangung — ein logistischer Vorteil im Bestand, der aber exakte Fugenausbildung an allen Abschottstellen voraussetzt.
Was umfasst Schachtwand bauen?
- Aufmaß, Bestandsanalyse und Systemauswahl nach Feuerwiderstandsklasse und Raumgeometrie (abZ/ETA-Nachweis)
- Montage der U-Profil-Laufschienen an Rohdecke und Rohboden mit Trennstreifen zur Schall- und Brandübertragungsentkopplung
- Einsetzen der I-Ständer oder CW-Profile im systemdefinierten Rastermaß; bei Mehrgschoss-Schächten Kontrollmaß laut Systemdatenblatt
- Beplanken mit Gipsplatten – einlagig für EI 30, zweilagig (versetzten Fugen) für EI 60/EI 90 – inkl. Versiegelung aller Anschlüsse

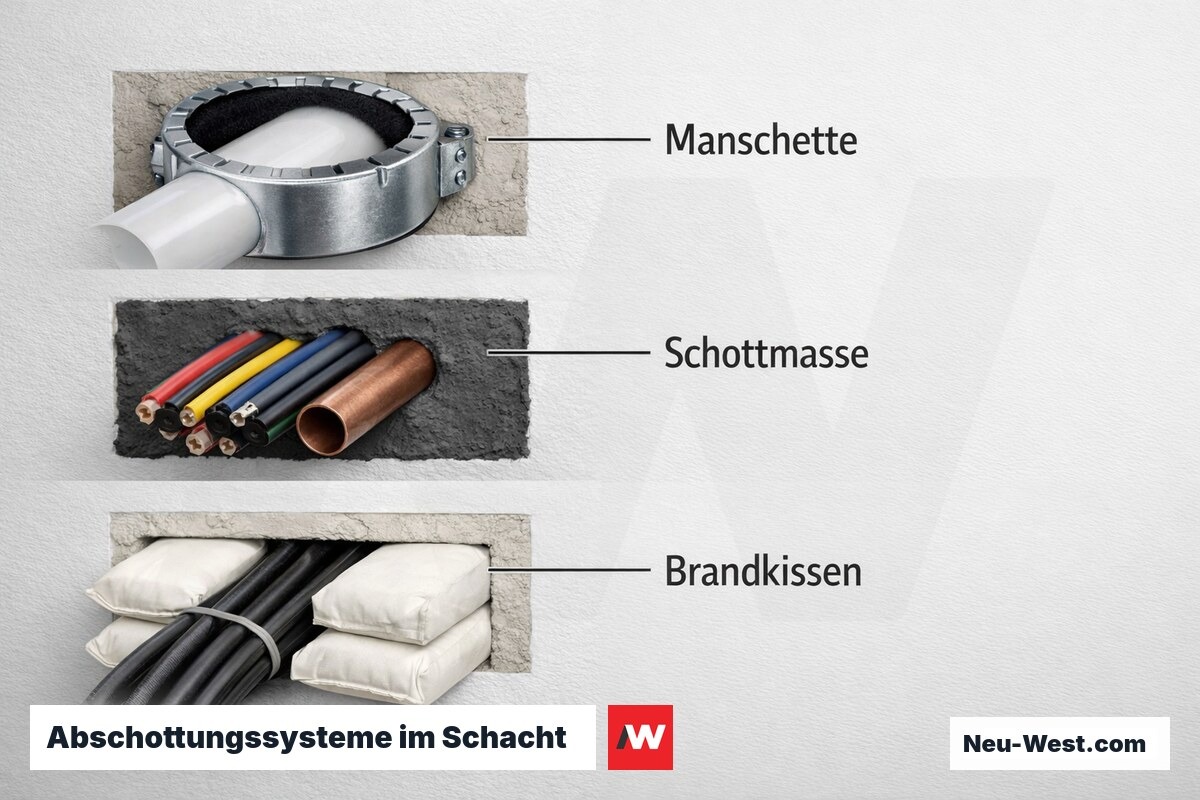

- Einbau EI-klassifizierter Revisionsklappen und ETA-zugelassener Brandschutzabschottungen (Manschetten/Kissen/Mörtel) an jeder Leitungsdurchführung
- Spachtelarbeiten nach Q2/Q3, Abnahmedokumentation mit Systemnachweis und Übergabe der Ausführungsunterlagen
Die Ausführung erfolgt strikt nach den gültigen Systemdatenblättern der Hersteller; nur so bleibt der Verwendbarkeitsnachweis für den behördlichen Brandschutznachweis aufrechterhalten. Auf Wunsch wird eine prüffertige Dokumentation für Brandschutzsachverständige oder Versicherungsträger erstellt.
Schacht oder Installationswand — was entscheidet die Geometrie?
Entscheidend ist, ob die verkleidete Hohlzone geschossübergreifend verläuft und dabei eine Brandabschnittgrenze durchdringt. Trifft das zu, liegt ein Schacht im baurechtlichen Sinne vor — mit der Konsequenz, dass an jeder Deckendurchführung eine klassifizierte Brandschutzabschottung (EI-System) erforderlich ist. Eine raumhohe Vorwandinstallation, die innerhalb eines Geschosses bleibt und keine Brandabschnittgrenze überschreitet, fällt nicht darunter.

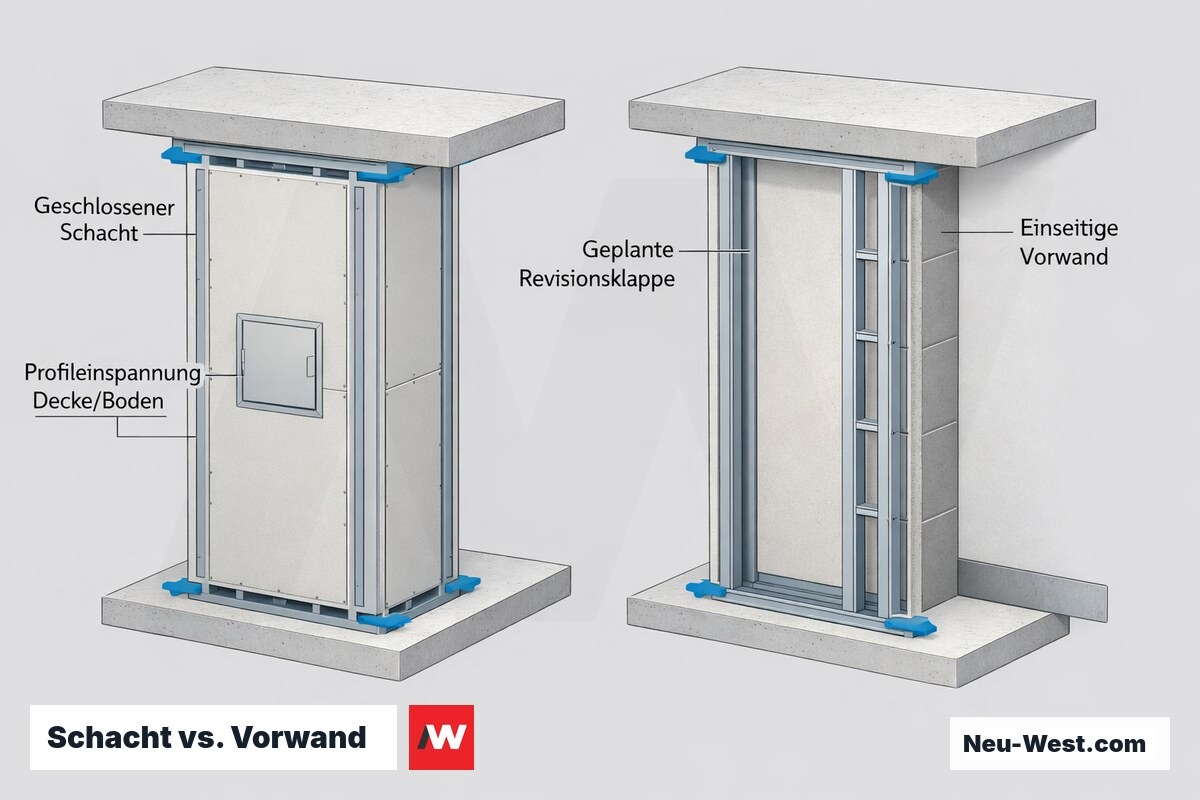

Die Geometrie bestimmt auch die Steifigkeitsreserven: Ein allseitig geschlossener Schacht erreicht durch Profileinspannung an Decke und Boden erheblich mehr Gesamtsteifigkeit als eine einseitig offene Vorwand. Praxisrelevant ist zudem das Revisionsklappenkonzept: Schächte ohne begehbares Lichtmaß benötigen geplante Öffnungen — nachträgliche Ausschnitte in fertigen REI-90-Wänden sind aufwändig und baurechtlich problematisch, wenn der Rahmen keine äquivalente Klassifizierung erhält.

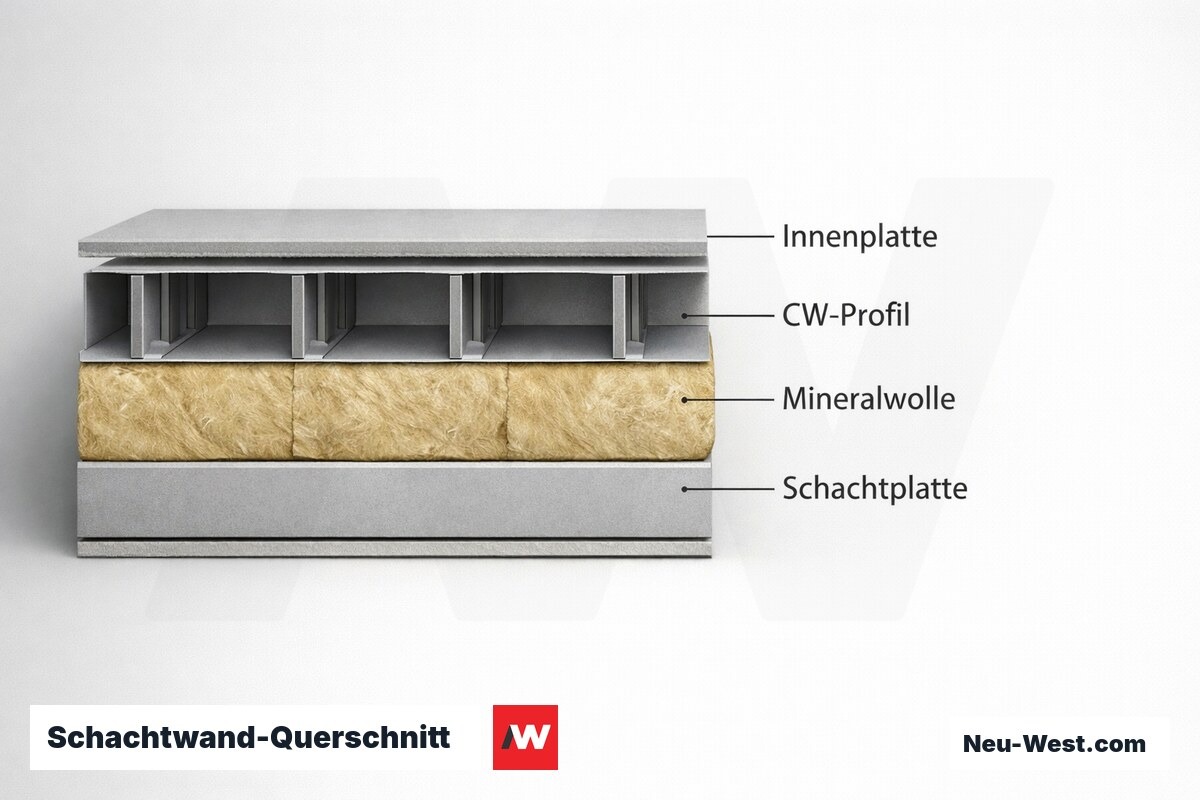

Konstruktionsvarianten: Schachtwand-Bauarten im Überblick

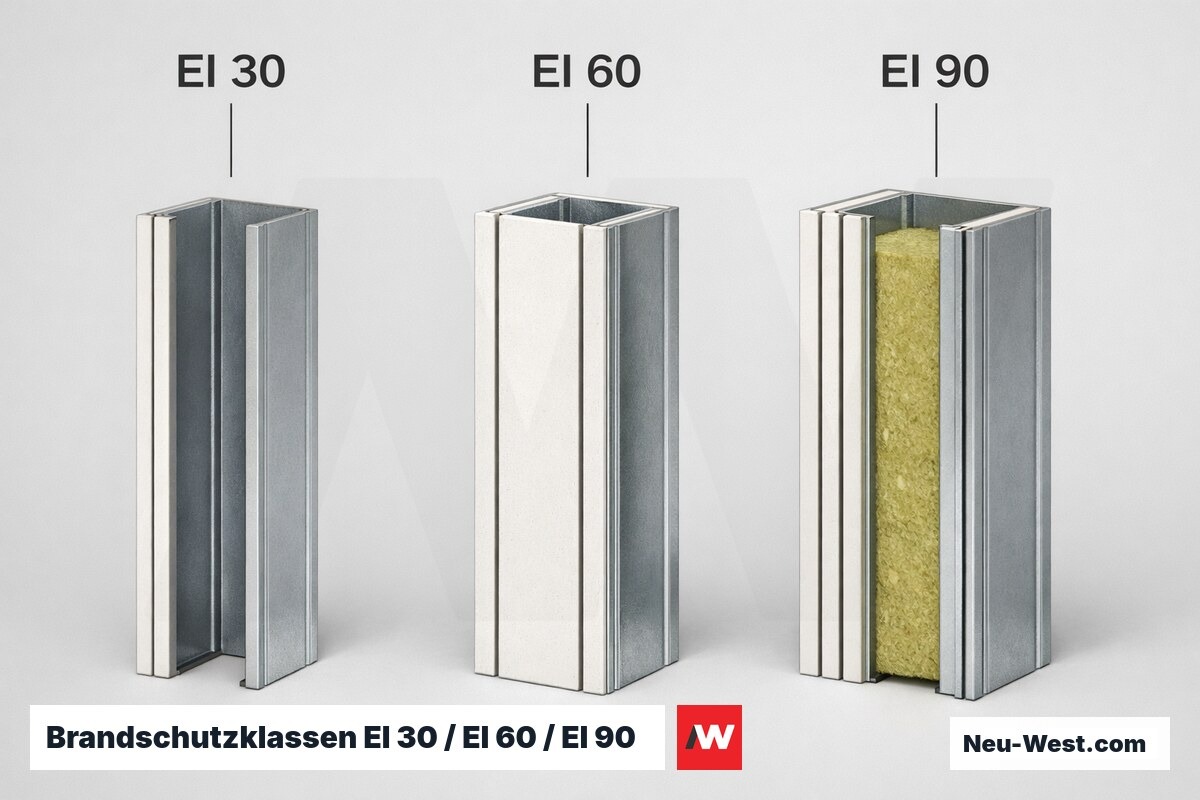

Einfachbeplankung REI 30
CW 75, je 1 × 12,5 mm GKF pro Seite. Gesamtdicke ca. 100 mm. Ausreichend in Einfamilienhäusern ohne brandabschnittstrennende Funktion; kostengünstigste Variante.
Doppelbeplankung REI 60
CW 75 oder CW 100, je 2 × 12,5 mm GKF. Gesamtdicke ca. 125 mm. Standard in Mehrfamilienhäusern (Gebäudeklasse 3–4). Fugenstaffelung ≥ 200 mm horizontal, ≥ 600 mm vertikal ist zwingend.
Dreifachbeplankung REI 90
3 × 12,5 mm GKF oder 2 × 18 mm GKF je Seite. Pflicht ab Gebäudeklasse 5 und Sonderbauten. Gesamtdicke bis 200 mm; Profilauswahl muss auf das erhöhte Gesamtgewicht und die Verankerung abgestimmt sein.
Entkoppelte Schallschutz-Schachtwand
Doppelt beplankt mit Akustikdämmstreifen an allen Profilen und Hohlraumdämmung aus Steinwolle (≥ 40 mm, ≥ 30 kg/m³). Bewertetes Schalldämmmaß Rw bis 55 dB erreichbar. Empfohlen bei angrenzenden Schlaf- oder Büroräumen.
Schallschutz im Schacht: Körperschall ist das eigentliche Problem
Die Schachtwand selbst dämmt Luftschall wirksam — bewertete Schalldämmmaße Rw von 45 bis 55 dB sind je nach Aufbau erreichbar. Der kritische Pfad ist jedoch der Körperschall: Rohre, die starr mit der Rohbaukonstruktion verbunden sind, leiten Strömungsgeräusche, Druckstöße und Schwingungen direkt in die Gebäudestruktur und umgehen die Schachtwand vollständig. DIN 4109-1 begrenzt den Installationsgeräuschpegel in Aufenthaltsräumen auf 25 dB(A) — ein Wert, der bei starrer Rohrmontage oft überschritten wird.
Entscheidend ist daher die akustische Entkopplung der Rohre vor dem Schachtverschluss: schwingungsgedämpfte Rohrschellen mit EPDM-Einlage, entkoppelte Schellenkonsolen, kein Direktkontakt der Rohre mit Wand- oder Deckenflächen. Entwässerungssysteme aus Grauguss (SML) oder schallgedämmten Kunststoffen reduzieren die Quellpegel bereits systemseitig — ein nachträglicher Rohrtausch nach Schachtverschluss erfordert vollständigen Beplankungsrückbau.
Materialmengen-Richtwert Schachtwand EI 60
Basis: 2-lagige GKF-Beplankung 12,5 mm einseitig, CW-Profilständer, inkl. pauschalem Abschottungsansatz (+8 % auf Gesamtkosten). Für EI 30 (1-lagig) Plattenmenge ×0,55; für EI 90 (2 × 15 mm GKF) ×1,12. Netto-Richtpreise ohne MwSt.
Unverbindlicher Richtwert – der genaue Preis hängt von Untergrund, Aufwand und Ausführung ab.
Technische Kennwerte Schachtwand-Konstruktionen
| Profilnorm | DIN 18182 (CW-/UW-Profile, verzinkter Stahl) |
|---|---|
| Profil-Wandstärke | mind. 0,6 mm (CW-Ständer), 0,5 mm (UW-Rahmen) |
| Ständerachsabstand | max. 417 mm (Plattenkante bündig auf Profilmitte) |
| Plattenlage je Seite REI 30 | 1 × 12,5 mm GKF (Gesamtdicke ca. 100 mm) |
| Plattenlage je Seite REI 60 | 2 × 12,5 mm GKF (Gesamtdicke ca. 125 mm) |
| Plattenlage je Seite REI 90 | 3 × 12,5 mm GKF oder 2 × 18 mm GKF (bis ca. 200 mm) |
| Fugenstaffelung bei Mehrlagigkeit | ≥ 200 mm horizontal, ≥ 600 mm vertikal |
| Hohlraumdämmung Schallschutz | Steinwolle ≥ 40 mm, Rohdichte ≥ 30 kg/m³ |
| Deckenanschluss Mineralwolle | Stopfdichte ≥ 55 kg/m³, Einbautiefe ≥ 100 mm |
| Revisionsklappe Mindestformat | 300 × 300 mm, EI-Klasse entspr. Schachtwandklasse |
Maßtoleranzen nach DIN 18202: was für Schachtwände gilt
DIN 18202 'Toleranzen im Hochbau — Bauwerke' regelt in Tabelle 3 die zulässigen Abweichungen für vertikale Bauteile. Für Schachtwände sind drei Grenzwerte praxisrelevant: Lotabweichung maximal 5 mm je Geschosshöhe bis 3 m, Winkelabweichung (Wand zu Decke bzw. Boden) 3 mm auf 1 m Messkante sowie Ebenheitstoleranz für unverputzte Trockenbauwände 5 mm bei 1 m und 10 mm bei 4 m Messlänge.

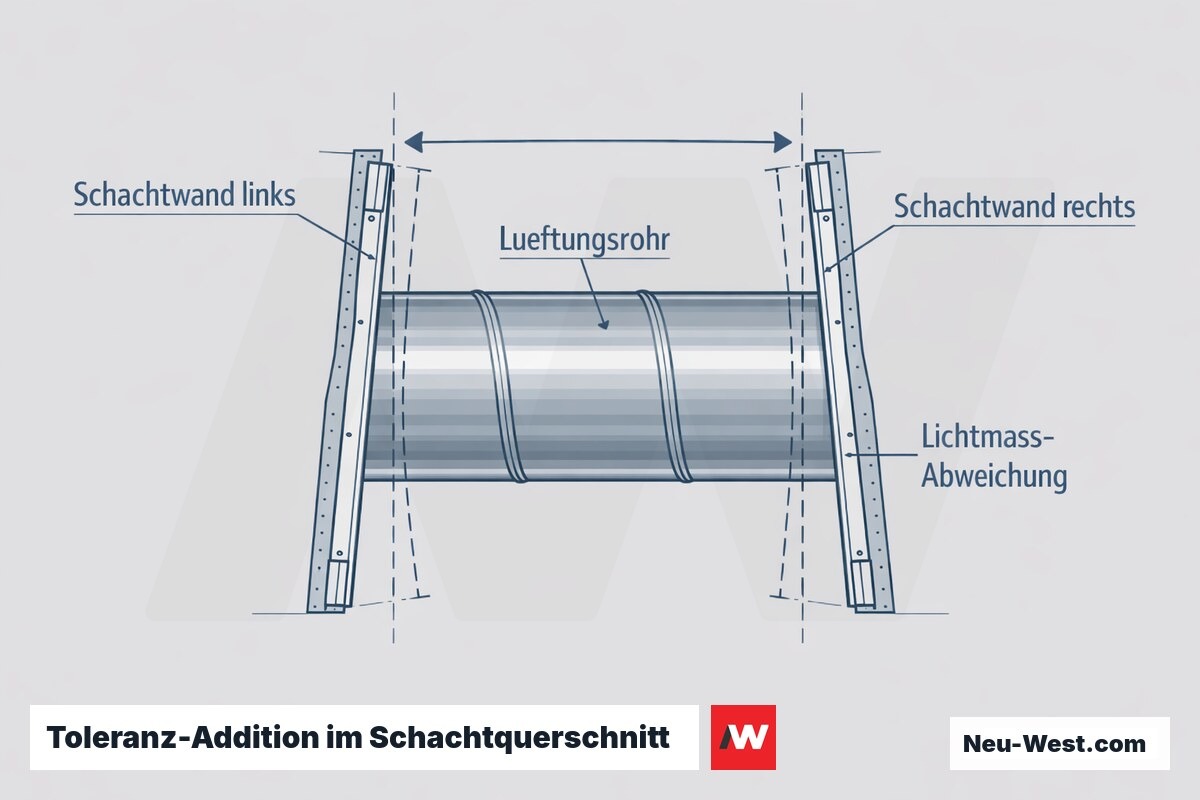

Im Schacht addieren sich Toleranzen beider gegenüberliegender Wände: Liegt jede Wand an der Obergrenze von Lotabweichung und Ebenheit, kann das Lichtmaß im Schacht um bis zu 20 mm vom Planmaß abweichen — kritisch für vormaßgefertigte Lüftungsrohre oder knapp bemessene Schachtquerschnitte. Die VOB/C ATV DIN 18340 (Trockenbauarbeiten) benennt die Maßtoleranzkontrolle als Abnahmeinhalt; Überschreitungen begründen einen Mängelanspruch.
Was kostet Schachtwand bauen lassen?
Netto-Richtpreise für Berlin, Fachbetrieb inkl. Material und Einbau (ohne MwSt.). Brandschutzabschottungen sind gesondert ausgewiesen — sie übersteigen bei mehrgeschossigen Schächten mit vielen Leitungsdurchführungen oft die eigentliche Wandfläche im Gesamtpreis.
| Leistung | Preis-Spanne (Richtwert) |
|---|---|
| Schachtwand REI 30, einfach beplankt | 45 – 70 EUR/m² |
| Schachtwand REI 60, doppelt beplankt | 65 – 95 EUR/m² |
| Schachtwand REI 90, dreifach beplankt | 85 – 130 EUR/m² |
| Aufpreis entkoppelte Schallschutz-Ausführung | + 15 – 30 EUR/m² |
| Brandschutzabschottung Rohrdurchführung REI 90 (je Stk.) | 200 – 700 EUR |
| Revisionsklappe 300 × 300 mm EI 30 | 90 – 180 EUR inkl. Einbau |
| Revisionsklappe 600 × 600 mm EI 60/90 | 280 – 550 EUR inkl. Einbau |
| Akustische Rohrentkopplung (je Schelle inkl. Montage) | 20 – 50 EUR |
| Schachtkopf-Mineralwolldichtung (je lfm Deckenabschluss) | 35 – 80 EUR/lfm |
Richtwerte für Berlin/Brandenburg, projektabhängig — kostenloses Festpreis-Angebot anfragen.
GKFI statt GKF: der unterschätzte Unterschied im Nassbereich
GKF (Gipskarton-Feuerschutzplatte) enthält Glasfasern und Brandschutzadditive im Kern — bietet aber keinen Feuchteschutz. GKFI kombiniert beide Eigenschaften: brandschutzadditierter Kern und feuchteresistenter, imprägnierter Deckkarton. In Schächten hinter Nassräumen, neben Küchen oder in Bereichen mit Kaltwasserleitungen (Kondensatrisiko im Winter) ist GKFI die normgerecht richtige Wahl — auch wenn der Schacht selbst nicht direkt befeuchtet wird.
Häufiger Fehler: GKF wird als 'Feuerschutzplatte' gewählt, weil Brandschutz im Vordergrund steht — die fehlende Feuchteresistenz fällt erst nach Jahren auf, wenn Deckkartonlagen durch Kondensatfeuchte delaminieren und damit die Brandschutzfunktion beeinträchtigen. GKB (Feuchtraumplatte ohne Feuerschutz) darf in Schachtwänden mit REI-Anforderung nicht als alleinige Beplankungslage verwendet werden. Der Preisaufschlag von GKFI gegenüber GKF beträgt ca. 1,50 – 2,50 EUR/m² Plattenware — vernachlässigbar gegenüber den Sanierungskosten bei Feuchtigkeitsschaden.
Systemfinder: Plattentyp und Profil nach Gewerk und Anforderung
Welche Kombination aus Gewerk, Brandschutzklasse und Feuchtigkeitszone trifft zu?
Plattentypen im Vergleich: Einsatz in Schachtwänden
| Plattentyp | Brandschutz | Feuchteschutz | Bewertung Schachtwand |
|---|---|---|---|
| GK Standard (weiß) | nein | nein | nicht zulässig |
| GKF Feuerschutz (rot) | ja (REI-fähig) | nein | Trockenbereiche — Standard |
| GKB Feuchtraum (grün) | nein | ja | nur kombiniert mit GKF; nicht allein REI-fähig |
| GKFI Kombi (grün/rot) | ja (REI-fähig) | ja | Nassbereiche — korrekte Wahl |
| Kalziumsilikatplatte | ja (sehr hoch) | ja | Sonderfälle: hohe Brandlast, Dampfexposition |
Schachtkopf und Schachtfuß: der kritische Deckenanschluss
Der Anschluss der Schachtwand an Rohdecke und Boden ist brandschutztechnisch der sensibelste Bereich. Das UW-Deckenprofil wird mit einem Akustikdämmstreifen (Mineralwolle ≥ 55 kg/m³, mind. 8 mm) unterlegt — er übernimmt gleichzeitig Körperschallentkopplung und den Abschluss des Hohlraums gegen Flammen- und Rauchübertritt. Ab REI 60 ist ein vollflächiger Hohlraumabschluss (Stopfdichte ≥ 55 kg/m³, Einbautiefe ≥ 100 mm) normativ gefordert.

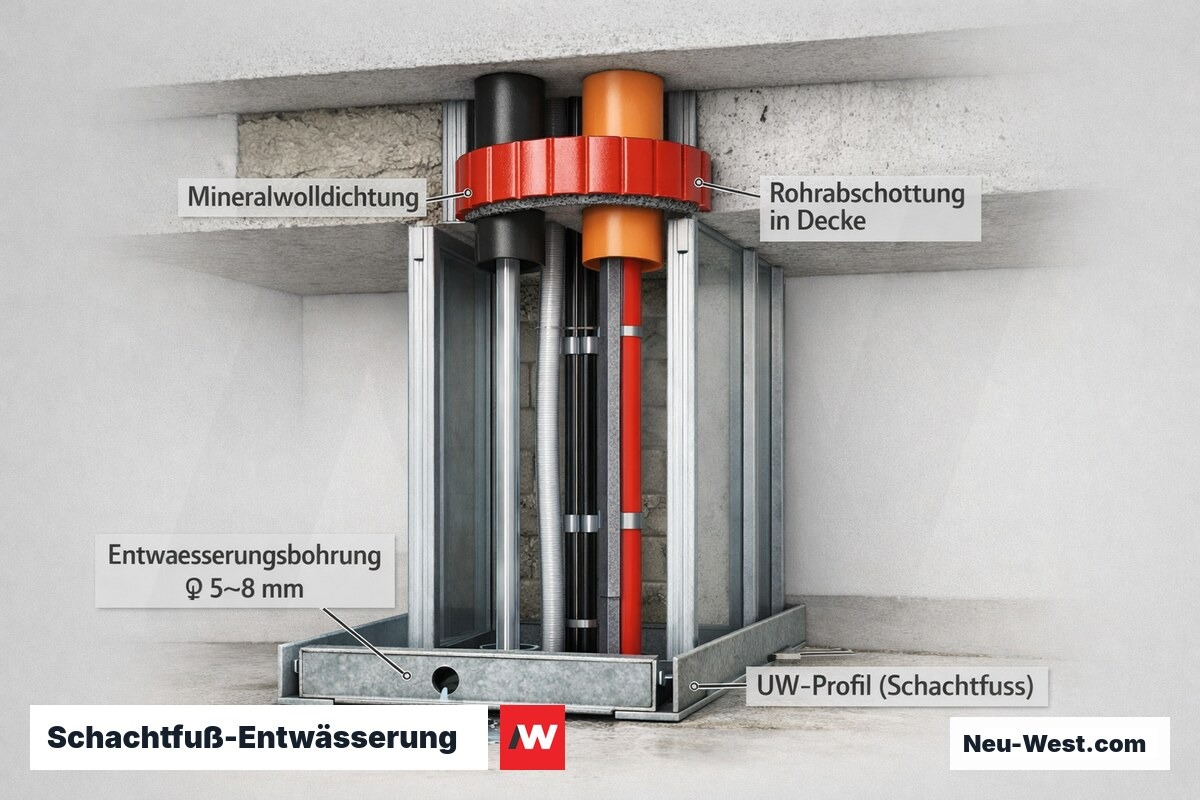

Am Schachtfuß sammelt sich Kondensat; eine kleine Entwässerungsbohrung (∅ 5–8 mm) im untersten UW-Profil verhindert Staunässe und Profilkorrosion — ein Detail, das in der Ausführungsplanung häufig fehlt. Wo Rohre die Decke durchdringen, ersetzt die systemzugelassene Abschottung die Mineralwollfüllung im Durchführungsquerschnitt. Die Kombination aus Mineralwolldichtung und Rohrabschottung im selben Deckenbereich ist nur in Abstimmung mit dem Abschottungshersteller prüffähig und zulassungskonform.
Ausführungsablauf Schachtwand: Schritt für Schritt
Bestandsaufnahme und Planung
Rohbaumaße abnehmen, REI-Anforderung klären, Leitungsführung und Abschottungslagen abstimmen, Revisionsklappenlagen festlegen. Toleranzpuffer ≥ 10 mm zum Rohbau einkalkulieren.
Profile befestigen
UW-Boden- und Deckenprofile mit Akustikdämmstreifen (Mineralwolle ≥ 55 kg/m³) unterlegen, im Abstand ≤ 50 cm dübeln. CW-Ständer im Achsabstand max. 417 mm (Kante–Mitte Steg) einsetzen.
Innenbeplankung (erste Lage)
GKF-/GKFI-Platten schrauben: Randzone 150 mm, Feld 250 mm Schraubenabstand. Plattenstöße nur auf Profilen; alle Fugen mit Fugengips oder Armierungsmörtel schließen.
Haustechnik und akustische Entkopplung
Rohre mit schwingungsentkoppelten Schellen (EPDM-Einlage) befestigen; Direktkontakt zur Wandfläche durch Dämmbuchsen vermeiden. Durchführungsstellen für Abschottung markieren und vorbereiten.
Brandschutzabschottungen einbauen
System gemäß ETA oder abZ (Manschette, Schaumabschottung oder Putzmantel) an jeder Deckendurchführung montieren. Einbauprotokoll mit Systembezeichnung, Zulassungsnummer und Einbaudatum führen.
Außenbeplankung (weitere Lagen)
Fugen um ≥ 200 mm horizontal und ≥ 600 mm vertikal zur Vorlage versetzen. Revisionsklappenrahmen zuschnittgenau einsetzen — Feuerschutzklasse muss der Schachtwandklasse entsprechen.
Schachtkopf-Abdichtung und Spachtelung
Deckenanschluss mit Steinwolle (≥ 55 kg/m³) auf mind. 100 mm Tiefe vollflächig stopfen und armieren. Außenfläche verspachteln (mind. Q2; Q3 bei Streiflichtsituation).
Die häufigsten Fehler beim Schachtwandbau — Ursachen und Vermeidung
Profile ohne Dämmstreifen: UW-Profile direkt auf Beton geschraubt erzeugen starre Schallbrücken — Nachbesserung erfordert vollständigen Rückbau. Falscher Plattentyp: GKF statt GKFI hinter Nassräumen führt nach 5–10 Jahren zu Plattendelamination durch Kondensatfeuchte, ohne dass der Schaden außen sichtbar wird. Fehlklassifizierte Revisionsklappe: Eine EI 30-Klappe in einer REI 90-Schachtwand ist ein Brandschutzmangel — und bei Baupflegebegehungen häufig anzutreffen.
Unvollständige Abschottung: Bei nachträglichen Leitungsergänzungen werden neue Durchführungen ohne Systemzulassung ausgeführt oder alte Abschottungsöffnungen nicht geschlossen. Fugen nicht gestaffelt: Durchlaufende Plattenstöße bei Mehrlagigkeit bilden thermische Schwachstellen — in Brandprüfungen ein wiederholt dokumentiertes Versagensmuster. Alle diese Mängel fallen typischerweise erst bei Brandschutzbegehungen oder beim Gebäudeverkauf mit Sachverständigengutachten auf.
Schachtwand ist kein tragendes Bauteil
Gipskarton-Schachtwände dürfen keine vertikalen Lasten aus anderen Bauteilen übernehmen. Rohrhalterungen und Konsolkräfte müssen rückwärtig an der Rohbaukonstruktion abgefangen sein — eine Krafteinleitung in CW-Profile oder Beplankung ist unzulässig.

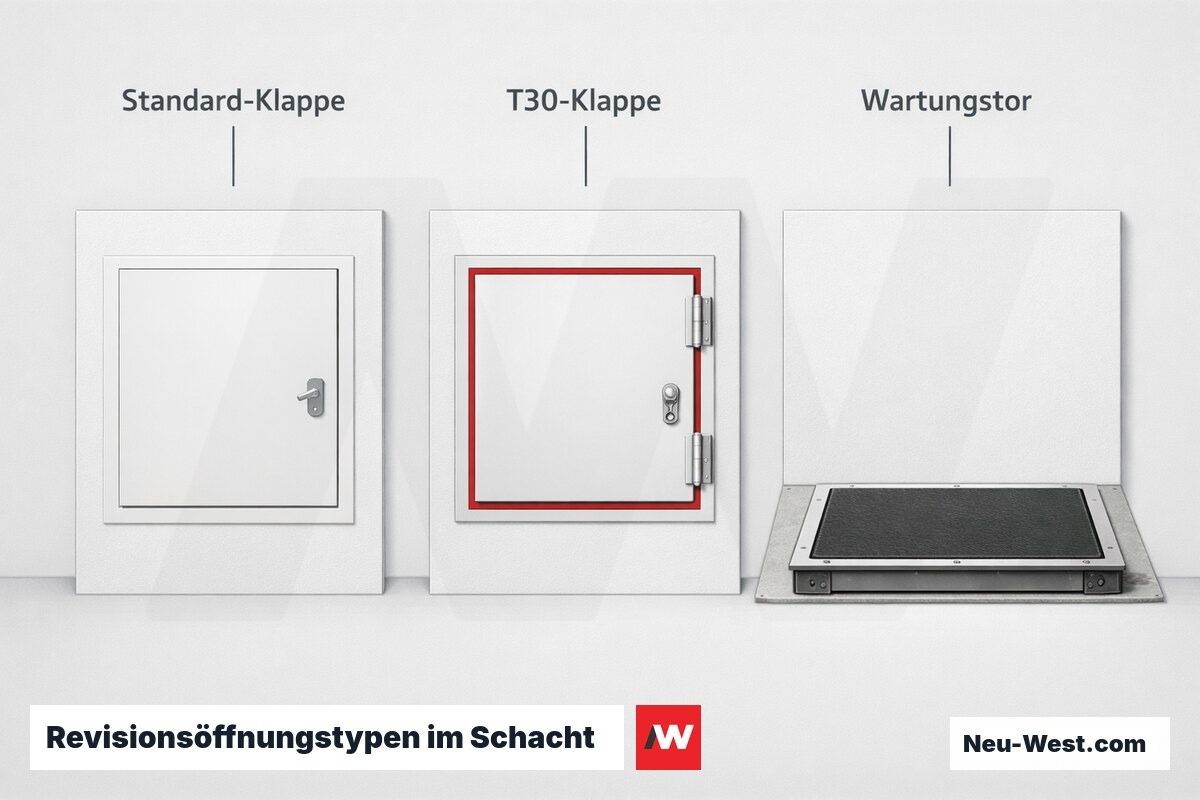

Revisionsklappe vor zweiter Beplankungslage festlegen
Lage, Größe und Feuerschutzklasse der Revisionsklappe müssen vor dem Aufbringen der äußeren Beplankung endgültig fixiert und markiert sein. Nachträgliches Ausschneiden ohne passgenauen Rahmen kompromittiert Brandschutz und Schallschutz dauerhaft.
Abschottungsprotokoll ist Abnahmevoraussetzung
Jede Brandschutzabschottung muss mit Systembezeichnung, Zulassungsnummer, Einbaudatum und ausführender Firma dokumentiert werden. Dieses Protokoll ist bei Gebäudeübergabe, Versicherungsfall und behördlicher Brandschutzbegehung vorzuweisen.
Kostentreiber Schachtwand: Brandschutzklasse, Abschottungen, Zugänglichkeit
Der größte Einzelkostenfaktor ist die geforderte Brandschutzklasse: Von REI 30 auf REI 90 verdoppelt sich der Plattenaufwand je Seite; bei einem dreigeschossigen Schacht mit ca. 30 m² Wandfläche entspricht das einem Mehraufwand von rund 1.000 – 1.800 EUR nur für Material und erhöhte Montagezeit durch Mehrlagigkeit. Die Brandschutzabschottungen übersteigen bei mehrgeschossigen Schächten mit vielen Leitungsdurchführungen regelmäßig die eigentlichen Wandkosten: Sechs Rohrdurchführungen je Deckenebene über drei Stockwerke ergeben 18 Abschottungen à 200 – 700 EUR.

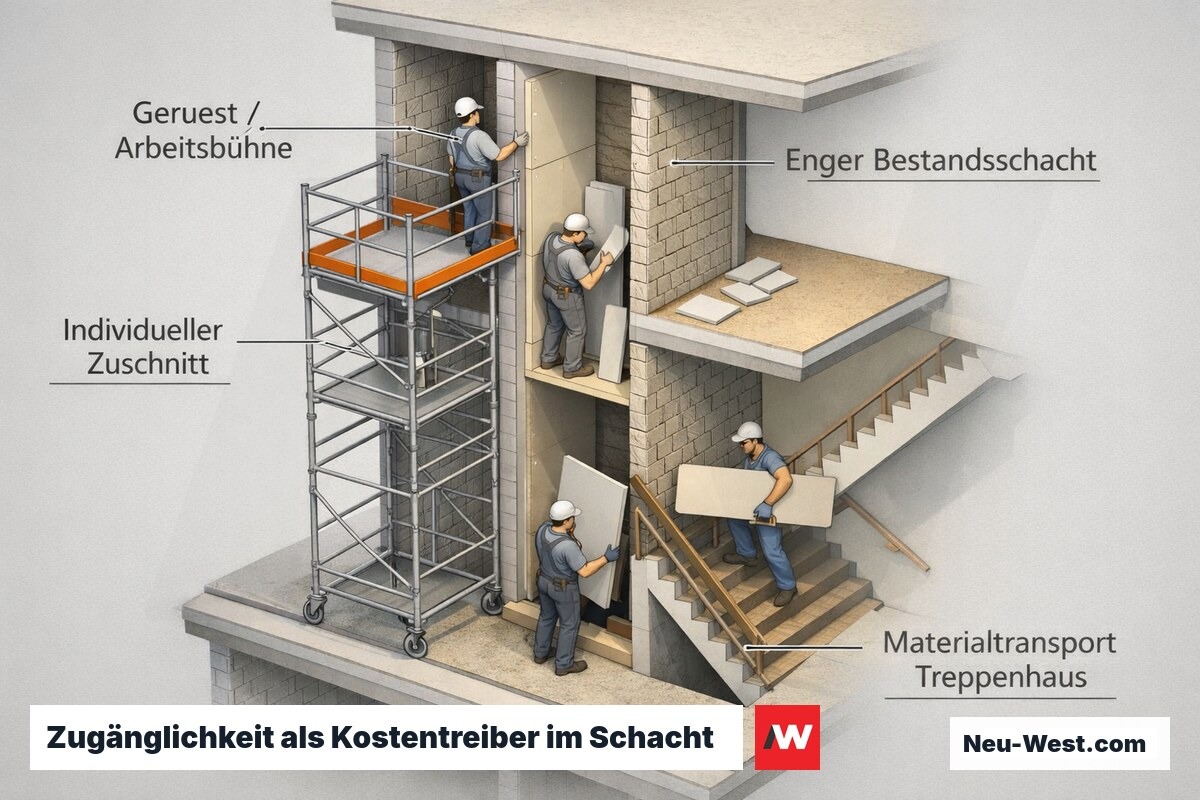

Zugänglichkeit treibt die Kosten indirekt: Enge Bestandsschächte erfordern individuelle Zuschnitte, erhöhten Verschnitt und aufwändigere Montagelogistik. Arbeitshöhen über 4 m ziehen Gerüst- oder Arbeitsbühnenkosten nach sich. In Bestandsgebäuden mit schmalen Treppenhäusern schlägt der Materialtransport auf obere Geschosse spürbar zu Buche — dieser Aufwand sollte im Angebot explizit ausgewiesen sein, um spätere Nachträge zu vermeiden.
Wichtige Begriffe rund um Schachtwand bauen
REI-Klassifizierung
Brandschutzabschottung
GKF / GKFI
CW- / UW-Profil
Körperschall
Schachtkopf / Schachtfuß
Revisionsklappe

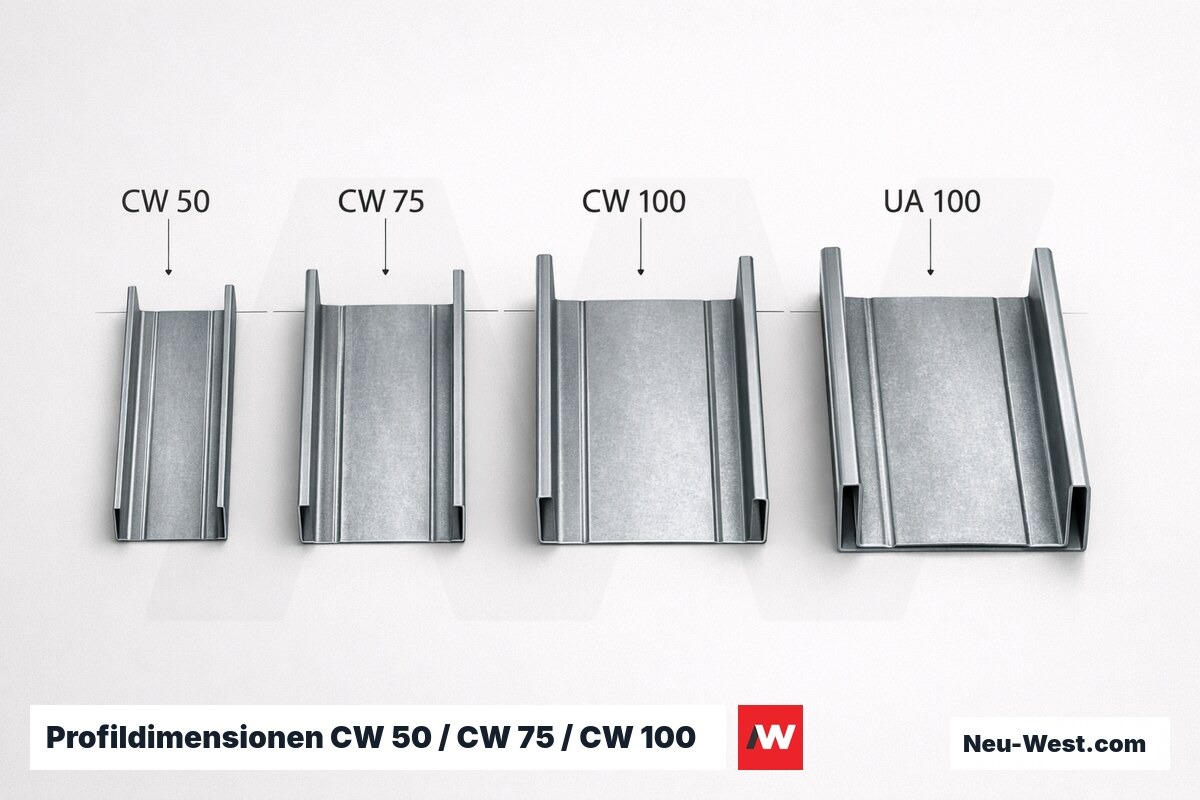

Profildimensionen CW 50 / CW 75 / CW 100 / UA 100 im Vergleich
CW-Ständerprofile werden nach Wandhöhe und zulässiger Auslenkung (l/500, in der Regel max. 10 mm) bemessen — CW 50 gilt für Standardhöhen bis ca. 3,5 m, CW 75 und CW 100 für größere Wandhöhen oder erhöhte Horizontallasten. Das UA-Profil ist ein verstärktes Sonderprofil mit Wanddicke ≥ 2,0 mm und wird ausschließlich für statisch beanspruchte Anschlüsse, Türzargen und Großöffnungen eingesetzt, wo CW-Profile die Systemgrenzen überschreiten würden.
