Estrich schleifen lassen in Berlin — Kosten, Ablauf & Fachbetrieb
Ob Rohrabdrücke einer Fußbodenheizung, unebene Übergänge oder alte Klebstoffreste — ein gezielter Estrichschliff bringt die Oberfläche auf die Ebenheitsqualität, die DIN 18202 für den jeweiligen Nutzbelag fordert. Entscheidend ist dabei nicht nur die Schleifmaschine, sondern die richtige Körnung, die Kenntnis der Estrichart und eine valide CM-Feuchtemessung vor dem Einsatz.
Anhydrit- und Zementestrich reagieren grundlegend verschieden auf mechanische Bearbeitung und Schleifwasser. Wer beides mit identischer Technik schleift, riskiert aufquellende Oberflächen oder ausgerissene Kornstruktur. Fachgerechtes Schleifen berücksichtigt Estrichart, Restfeuchte und Zielebenheit — und endet mit einem dokumentierten Ergebnis, das belagfertig übergeben wird.
Was umfasst Estrich schleifen?
- CM-Feuchtemessung und Estrichdicken-Aufmaß vor Schleifbeginn
- Schleifart-Auswahl: Grobabtrag (Körnung 16–36) oder Feinegalisierung (Körnung 40–80)
- Entstaubtes Schleifen mit H-Klasse-Industrieentstauber nach TRGS 559
- Beseitigung von Rohrabdrücken, lokalen Hochpunkten und Klebstoffresten
- Protokollierte Ebenheitsprüfung nach DIN 18202 Tabelle 3 (SR-Klasse)
- Belagfertige Übergabe mit Schleifprotokoll und Feuchte-Endmessung
Je nach Ausgangszustand und Zielbelag wird der Schleifgang ein- oder mehrfach geführt. Bei SR2- oder SR3-Anforderungen — etwa für großformatige Fliesen oder Industrieböden — sind typisch zwei bis drei Schleifdurchgänge in absteigender Körnung erforderlich.

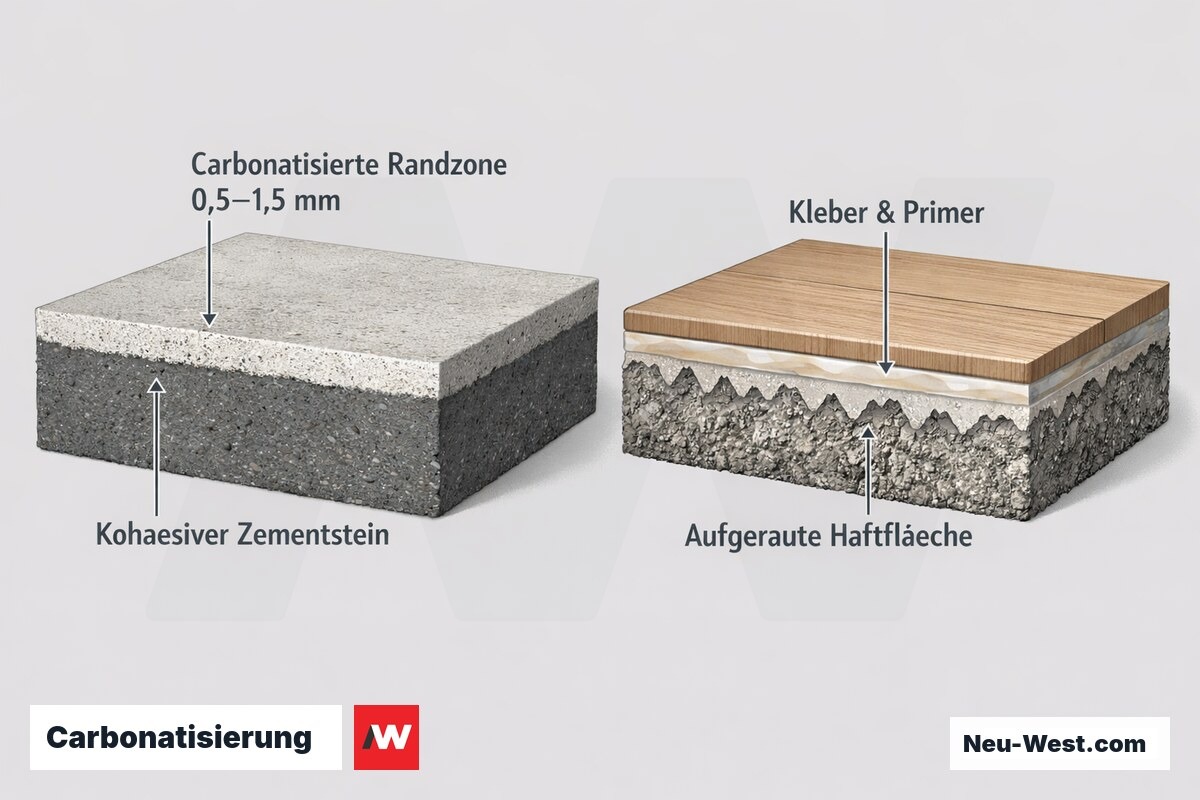

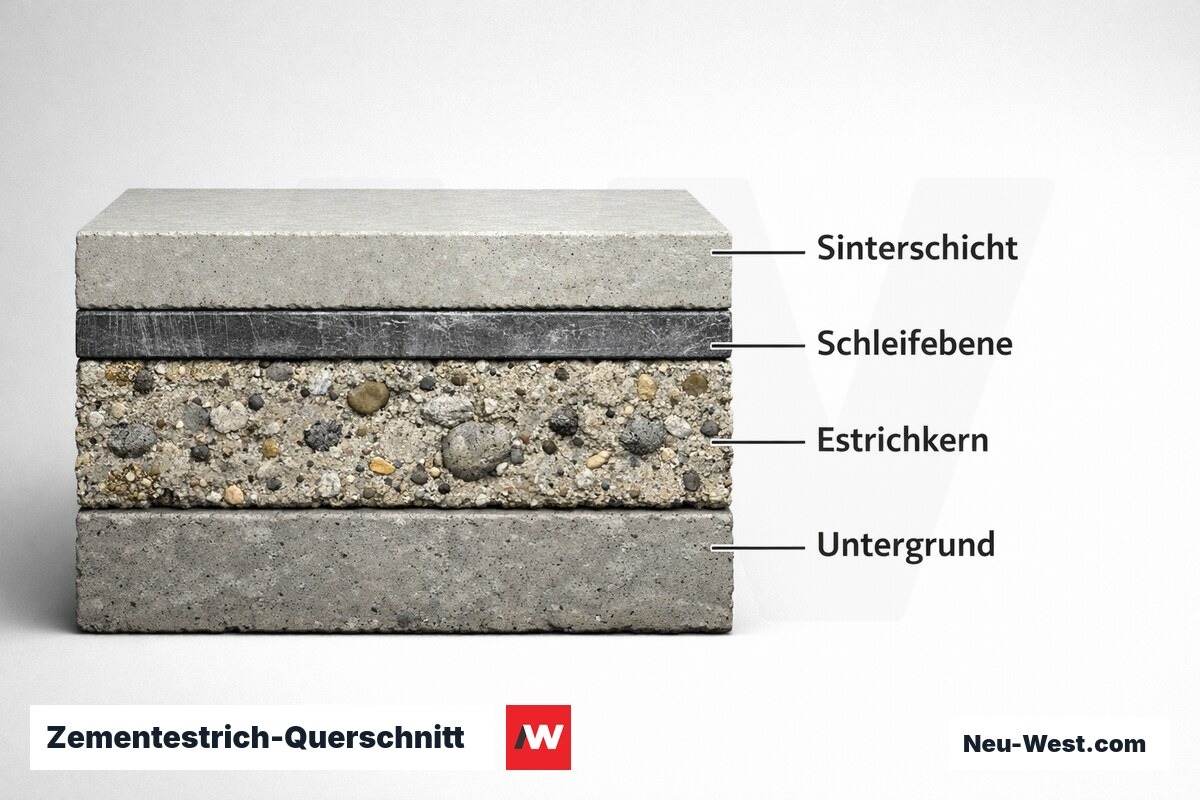

Warum die Estrichoberfläche das Schleifen braucht: Carbonatisierung
Zementgebundene Estriche (CT nach DIN EN 13813) entwickeln an ihrer Oberfläche eine Carbonatisierungszone: CO₂ aus der Raumluft reagiert mit Calciumhydroxid des Zementsteins zu Calciumcarbonat. Diese Schicht ist mechanisch instabil — Klebstoffe und Beschichtungen verbinden sich mit ihr statt mit dem tragfähigen Estrichkern.
Das Schleifen entfernt diese Zone (typisch 0,5–1,5 mm) und legt den kohäsiven Zementstein frei. Gleichzeitig erhöht die mechanische Aufrauung die effektive Haftfläche für Kleber und Primer messbar.
Ohne diesen Vorbereitungsschritt können selbst normgerecht aufgebrachte Klebstoffe keine dauerhaften Haftzugwerte erreichen — der Schaden manifestiert sich oft erst nach Jahren als Belagsablösung.
Glashaut bei Fließestrich: Pflichtschliff vor jeder Belagsverlegung
Calciumsulfat-Fließestriche (CAF nach DIN EN 13813) bilden beim Erhärten eine Glashaut (Sinterschicht): Feinste Läutermittel und Calciumsulfatkristalle sedimentieren an der Oberfläche und erzeugen eine porenfreie, spiegelglatte Deckschicht mit minimalem Haftzug.
Das BEB-Merkblatt 'Calciumsulfat-Fließestriche als Untergrund' fordert das vollflächige Anschleifen dieser Schicht vor der Verlegung haftungskritischer Beläge (Parkett, Naturstein, Keramik). Alternativ ist Kugelstrahlen bei sehr großen Flächen zulässig.
Praxistest: Ein Tropfen Wasser auf ungeschliffenem CAF-Estrich perlt ab — nach dem Schleifen zieht er sofort ein. Dieser einfache Sichttest ist eine valide Erstbeurteilung vor dem Haftzugversuch.
Schleifkosten-Rechner: Estrich schleifen lassen
Basisrechnung für Feinschliff auf Zementestrich (Körnung 80–120, Ra 0,5–1,0 µm) — Standardfall vor Parkett und Designbelag. Anpassungen: Grobschliff (Unebenheiten >3 mm) −20–30 %; Feinstschliff für Epoxid-/Beschichtungssysteme +40–60 %. Calciumsulfat-Estrich (CAF): Aufpreis für Trockenschliff-Pflicht und Sinterschicht-Entfernung einkalkulieren. Hohlstellen-Anteil >5 %: Aufpreis für Injektion/Reparatur ca. +3–8 €/m².
Unverbindlicher Richtwert – der genaue Preis hängt von Untergrund, Aufwand und Ausführung ab.
Was kostet Estrich schleifen?
Preise netto, Berlin 2024/25. Richtwerte — tatsächliche Kosten abhängig von Fläche, Untergrundqualität und erforderlichem Abtrag.
| Leistung | Preis-Spanne (Richtwert) |
|---|---|
| Anschleifen (Glashaut / Carbonatisierung, ≤ 1 mm Abtrag) | 3–6 EUR/m² |
| Feinschliff Gesamtfläche (1–2 mm Abtrag) | 6–10 EUR/m² |
| Grundschliff mit Unebenheitskorrektur (bis 5 mm) | 10–18 EUR/m² |
| Tiefschliff / Gefällekorrektur (> 5 mm Abtrag) | 18–30 EUR/m² |
| Aufschlag H-Klasse-Absaugung (Zementestrich, Quarzstaub) | 1–2 EUR/m² |
| Zwischenschliff zwischen Beschichtungslagen | 2–4 EUR/m² |
Richtwerte für Berlin/Brandenburg, projektabhängig — kostenloses Festpreis-Angebot anfragen.

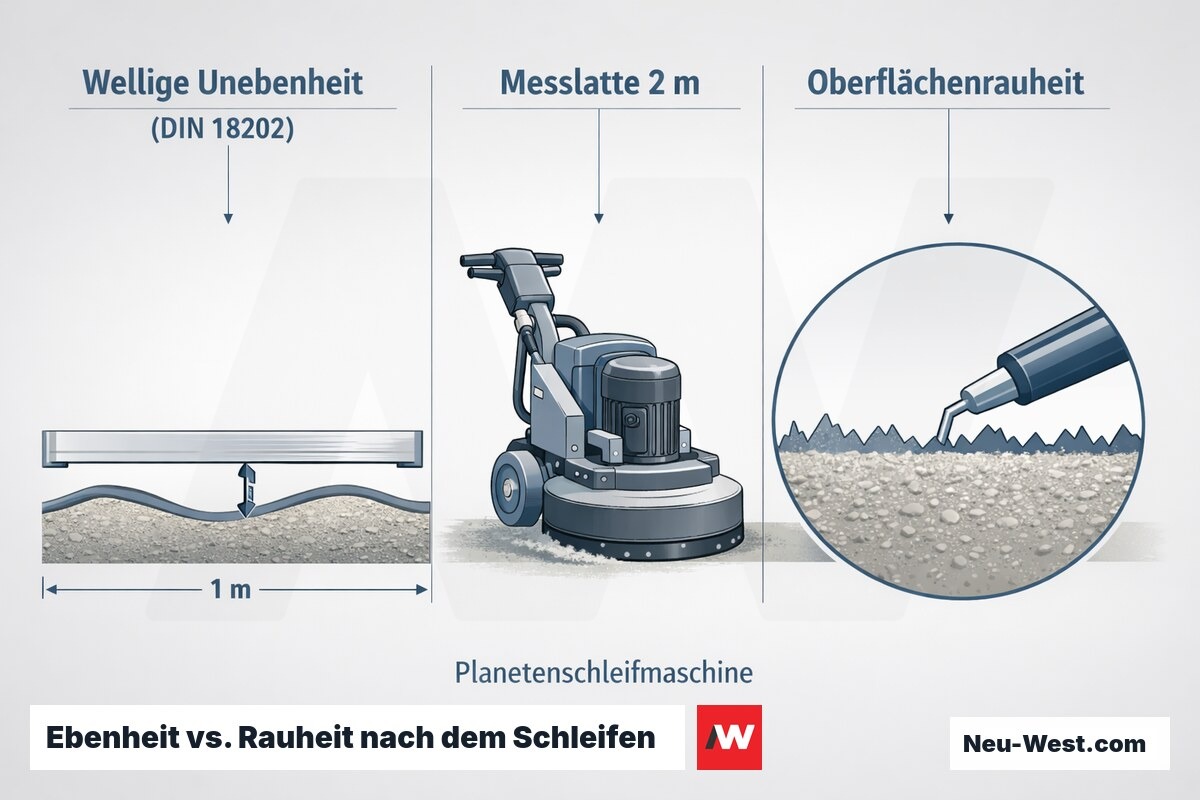

DIN 18202 Ebenheitstoleranz: Was nach dem Schleifen normgerecht ist
DIN 18202 Tabelle 3 definiert zulässige Stichmaße für Fußböden. Für Estriche als Untergrundschicht unter Belägen liegt der maßgebliche Grenzwert bei 1 m Messlatte je nach Anforderungsstufe zwischen 3 und 5 mm; bei erhöhten Anforderungen — etwa unter großformatigem Naturstein — empfehlen Fachplaner die engste Tabellenzeile vertraglich festzulegen.
Wichtig: DIN 18202 regelt ausschließlich wellige Unebenheit (großflächige Abweichungen über definierte Messabstände). Oberflächenrauheit (kurzwellige Textur) ist ein separates Merkmal und wird über gesonderte Rauheitskennwerte bewertet — beide Kennwerte sind nach dem Schleifen unabhängig zu beurteilen.
Mit modernen Planetenschleifmaschinen (320–820 mm Schleifteller) lassen sich nach einem Grundschliff regelmäßig Stichmaße < 2 mm / 1 m erzielen — das liegt deutlich innerhalb der Normtoleranz und ist messtechnisch nachweisbar.

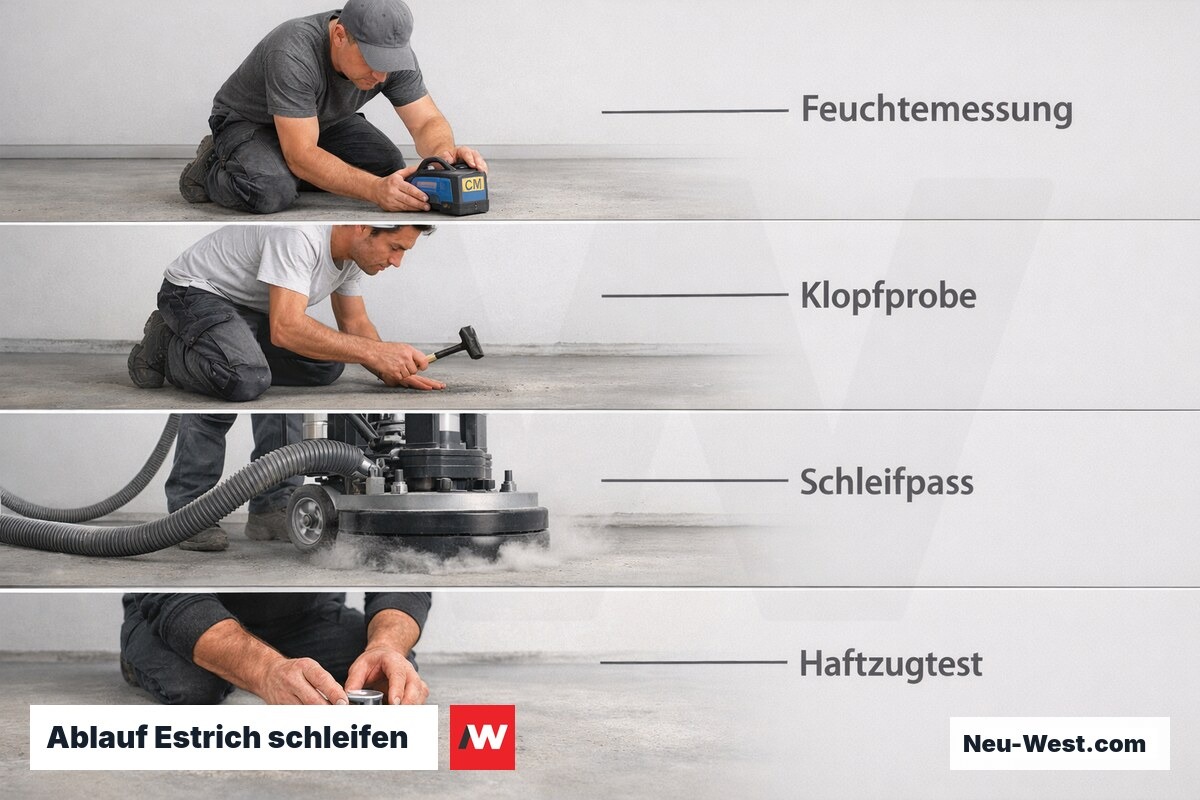

Ablauf: Estrich schleifen in der Praxis
Untergrundprüfung und Materialidentifikation
Estrichart bestimmen (Zement vs. Anhydrit: pH-Test, Farbe, Optik). Restfeuchtemessung per CM-Gerät. Klopftest auf Hohlstellen. Risse > 0,3 mm kartieren und beurteilen.
Maschinenwahl und Schleifmittelauswahl

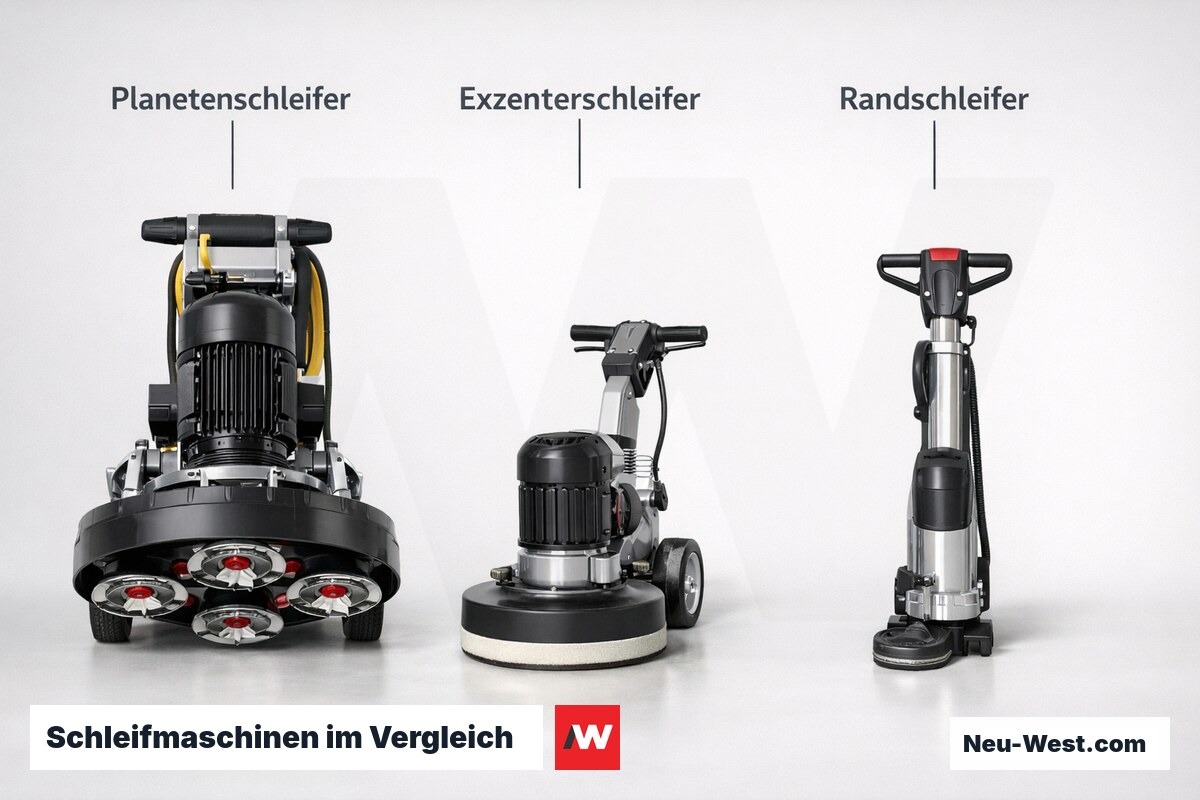

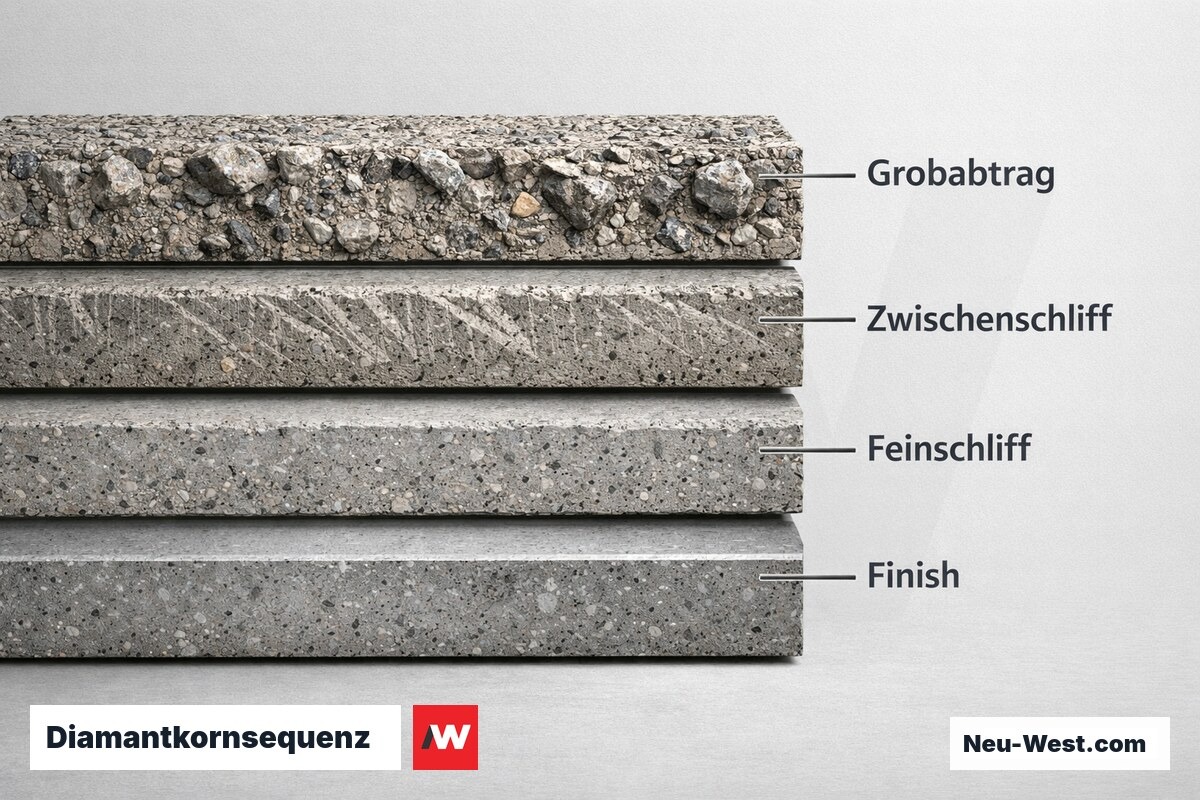

Diamant-Schleifteller K 16–K 30 für Grobabtrag; K 60–K 80 für Feinschliff. Planetenschleifer für Flächen, Einscheibenmaschine für Randbereiche und Ecken.
H-Klasse-Absaugung anschließen (Zementestrich)
Industriesauger Klasse H (≥ 99,995 % Abscheidegrad, DIN EN 60335-2-69) luftdicht andocken. Pflicht nach TRGS 559 bei quarzhaltigem Staub — Klasse M nur bei reinem CAF-Estrich ausreichend.
Schleifen mit 50 % Überlappung der Züge
Tempo gleichmäßig halten; kein Stehen auf laufender Maschine (Brandfleck-Risiko durch Überhitzung). Abtrag nach jedem Durchgang per Tiefenmessgerät kontrollieren.
Zwischenreinigung und Sichtkontrolle
Schleifstaub vollständig absaugen — Staubreste stören Folgebeschichtungen. Fläche unter Streiflicht auf Riefen, Resthohlstellen und Schleifschatten prüfen; Tiefstellen lokal spachteln.
Haftzugtest und Abnahmeprotokoll
Prüfung nach DIN EN 1542; Bruchmuster und Messwert in N/mm² dokumentieren. Ebenheitsmaß nach DIN 18202 abnehmen lassen. Schleifprotokoll (Maschinentyp, Körnung, Abtrag, Messwerte, Datum) übergeben.
Haftzugtest nach DIN EN 1542: Das unterschätzte Abnahmekriterium
Der Haftzugversuch (Pull-off-Test) nach DIN EN 1542 misst die senkrechte Abzugsfestigkeit: Ein Prüfstempel wird aufgeklebt, nach Aushärtung mit einer Hydraulikpresse senkrecht abgezogen. Das Ergebnis in N/mm² zeigt, ob die vorbereitete Oberfläche eine belastbare Verbindung eingehen kann.
Für Verbundestriche gilt als Richtwert ≥ 1,0 N/mm²; für Beschichtungsgrundierungen je nach Hersteller ≥ 0,3–0,5 N/mm². Entscheidend ist das Bruchmuster: Kohäsionsbruch im Estrich ist unkritisch — Adhäsionsbruch an der Grenzfläche zeigt unzureichende Untergrundvorbereitung.
Der Test wird oft weggelassen, weil er destruktiv ist und Bohrlöcher hinterlässt. Bei Industriebeschichtungen, Parkettverlegung auf Heizestrich oder bei Versicherungsschäden ist er jedoch ein unverzichtbares Abnahmedokument und sollte vertraglich gefordert werden.
Schleifverfahren-Empfehler
Welche Kombination aus Estrichtyp und Folgebelag liegt vor?
Technische Kennwerte: Estrich schleifen
| Abtrag Anschliff (Glashaut / Carbonatisierung) | 0,3–1,5 mm |
|---|---|
| Abtrag Grundschliff (Unebenheitskorrektur) | 1–5 mm |
| Schleifkorn Grobabtrag (Diamant) | K 16–K 30 |
| Schleifkorn Feinschliff | K 60–K 80 |
| Ebenheitsmaß Untergrundestrich (DIN 18202 Tab. 3, 1 m) | 3–5 mm je Anforderungsstufe |
| Haftzug Mindestziel nach Vorbereitung (Verbundestrich) | ≥ 1,0 N/mm² |
| MAK Quarzstaub, alveoläre Fraktion (TRGS 559) | 0,05 mg/m³ |
| Staubklasse Sauger (Zementestrich / Quarzanteil) | H (DIN EN 60335-2-69) |
| Staubklasse Sauger (CAF-Estrich, kein SiO₂) | M ausreichend |
| Restfeuchte ZE vor Parkett (CM-Methode) | ≤ 2,0 CM-% |
| Restfeuchte CAF vor Parkett (CM-Methode) | ≤ 0,5 CM-% |

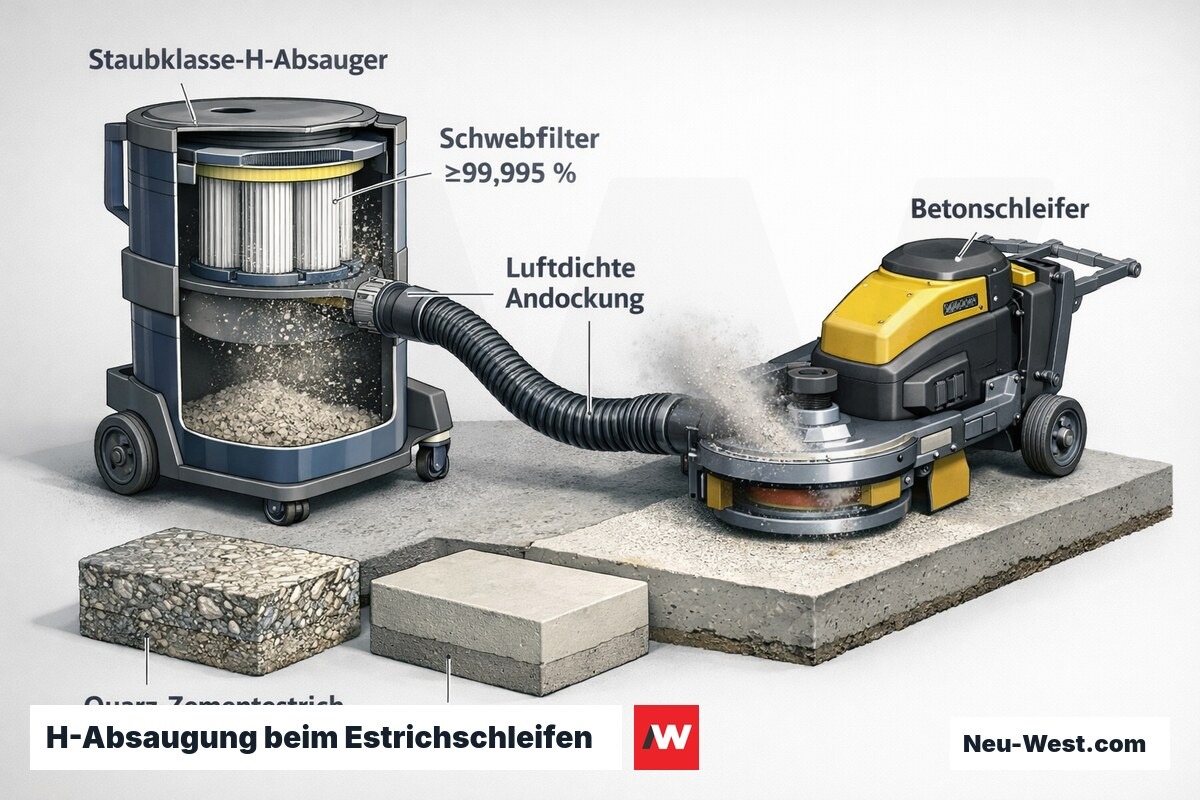

Quarzstaub und H-Klasse-Absaugung: Normenpflicht beim Estrich schleifen
Estrichschliff an zementgebundenen und kalziumgebundenen Estrichen erzeugt Quarzfeinstaub (SiO₂). Die TRGS 559 (Technische Regel für Gefahrstoffe: Quarzstaubhaltige Gefahrstoffe) setzt den Arbeitsplatzgrenzwert der alveolären Fraktion auf 0,05 mg/m³ — ein Wert, der beim ungeschützten Trockenschliff um ein Vielfaches überschritten wird.
Pflicht ist eine Absauganlage der Staubklasse H (DIN EN 60335-2-69, Abscheidegrad ≥ 99,995 %), direkt luftdicht an die Schleifmaschine angedockt. Gewöhnliche Baustaubsauger (Klasse L oder M) sind nicht ausreichend. DGUV Vorschrift 1 verpflichtet den Unternehmer zusätzlich zur Dokumentation von Substitutionsprüfung, technischer Lüftung und PSA.
Calciumsulfat-Fließestriche (CAF) enthalten kein freies SiO₂ — hier genügt Staubklasse M. Die Materialidentifikation vor Arbeitsbeginn ist damit nicht nur bautechnisch, sondern auch arbeitsschutzrechtlich zwingend.
Anhydritestrich nass schleifen: Expansionsgefahr
Wasser lässt Anhydrit (CaSO₄) zu Gips hydratisieren — mit ca. 4,5 % Volumenausdehnung. Nasses Schleifen oder spätere Durchfeuchtung kann den Estrich anheben und Belag sowie angrenzende Wände beschädigen. Calciumsulfat-Estriche immer trocken schleifen; Restfeuchtemessung vor und nach dem Heizprogramm.
Aufmaß mit 4-m-Latte vor Schliffbeginn
Eine 10-minütige Messung zeigt, wo Hochpunkte liegen und wie viel Abtrag tatsächlich nötig ist — verhindert Überschliff bis in die Bewehrungsebene und reduziert Schleifmittelverschleiß erheblich.
Klopfprobe nach dem Schliff wiederholen
Der Vibrationseintrag der Schleifmaschine kann latente Hohllagen freilegen, die vorher nicht klingelten. Hohlstellen > 30 % der Feldfläche erfordern Rückbau — Injektion verteilt sich nur dort, wo Flüssigkeit tatsächlich eindringt.
Sonderfall Anhydritestrich: Wenn Wasser den Untergrund zerstört
Calciumsulfat-Estriche (CA, CAF) reagieren chemisch mit Wasser: Anhydrit (CaSO₄) nimmt Kristallwasser auf und bildet Dihydrat (Gips, CaSO₄·2H₂O) mit ca. 4,5 % Volumenausdehnung. Selbst geringe Restfeuchte in der Schleifzone kann bei späterer Durchfeuchtung — etwa durch undichte Fugendichtmasse — zu Aufwölbung und Rissbildung führen.
Der Schliff von Anhydritestrich muss ausschließlich trocken erfolgen. Restfeuchte-Richtwerte: ≤ 0,3 CM-% für harte Beläge, ≤ 0,5 CM-% für Parkett. Diese Werte liegen deutlich unter denen für Zementestrich und werden im Heizestrichbetrieb regelmäßig unterschätzt.
Typischer Praxisfehler: Heizestriche (häufig CAF) werden nach dem Heizprogramm 'fertig' geschliffen — ohne zu messen, dass das Abkühlen nochmals Feuchte freisetzt. Eine zweite CM-Messung nach vollständigem Abkühlen auf Raumtemperatur ist zwingend.

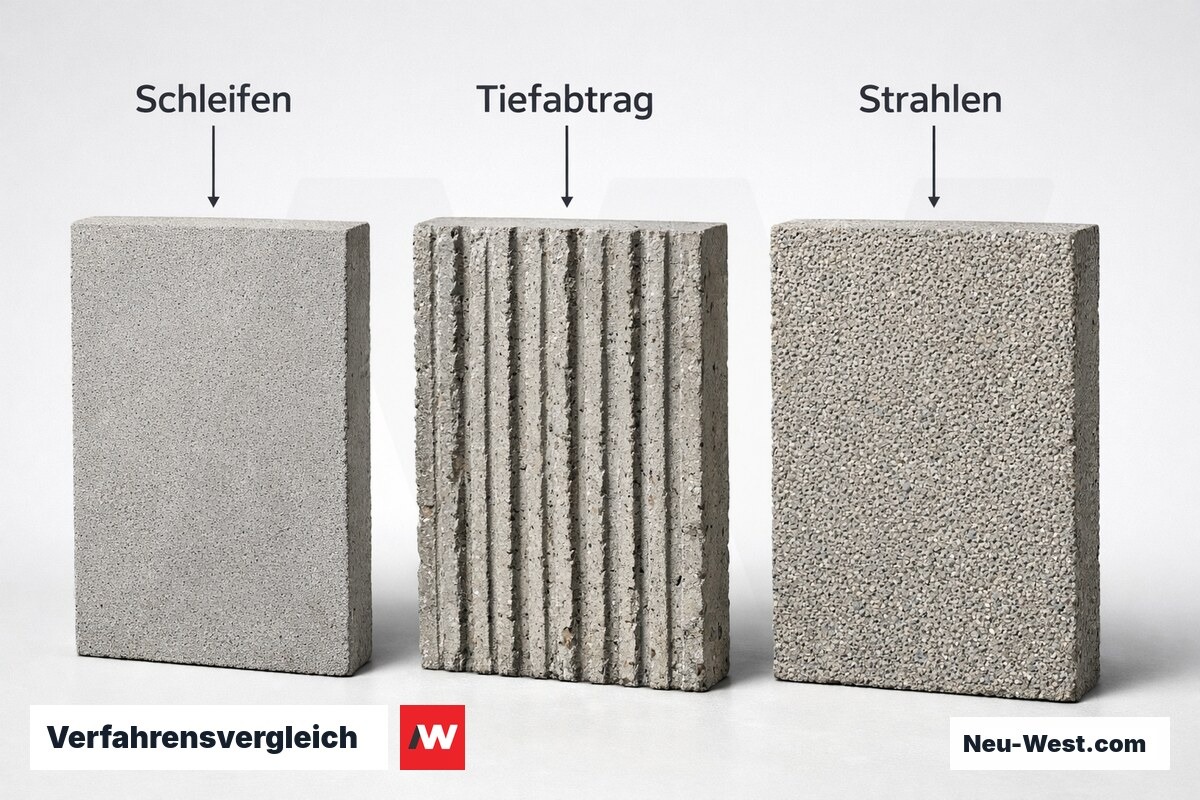

Methoden-Vergleich: Wann Schleifen, Spachteln oder Ausgleichsmasse?
| Kriterium | Schleifen | Spachtelmasse | Selbstverlaufende Ausgleichsmasse |
|---|---|---|---|
| Typische Unebenheit (1-m-Stichmaß) | Hochpunkte bis 5 mm | Tiefpunkte lokal bis 10 mm | Flächig bis 30 mm |
| Wirkrichtung | Abtrag (Hochpunkte) | Aufhöhen (Tiefpunkte) | Flächiger Ausgleich |
| Haftbasis für Folgeschicht | Sehr gut (rauer Kernestrich) | Mittel (neue Grenzfläche) | Gut (nach Grundierung) |
| Eignung CAF-Estrich | Ja, trocken | Nur CAF-kompatible Massen | Nur CAF-Ausgleichsmassen |
| DIN 18202 Tab. 3 erreichbar? | Ja, regelmäßig | Lokal, nicht flächig | Ja, flächig |
| Kostenniveau (Material + Lohn) | Mittel | Mittel | Höher (Materialkosten) |

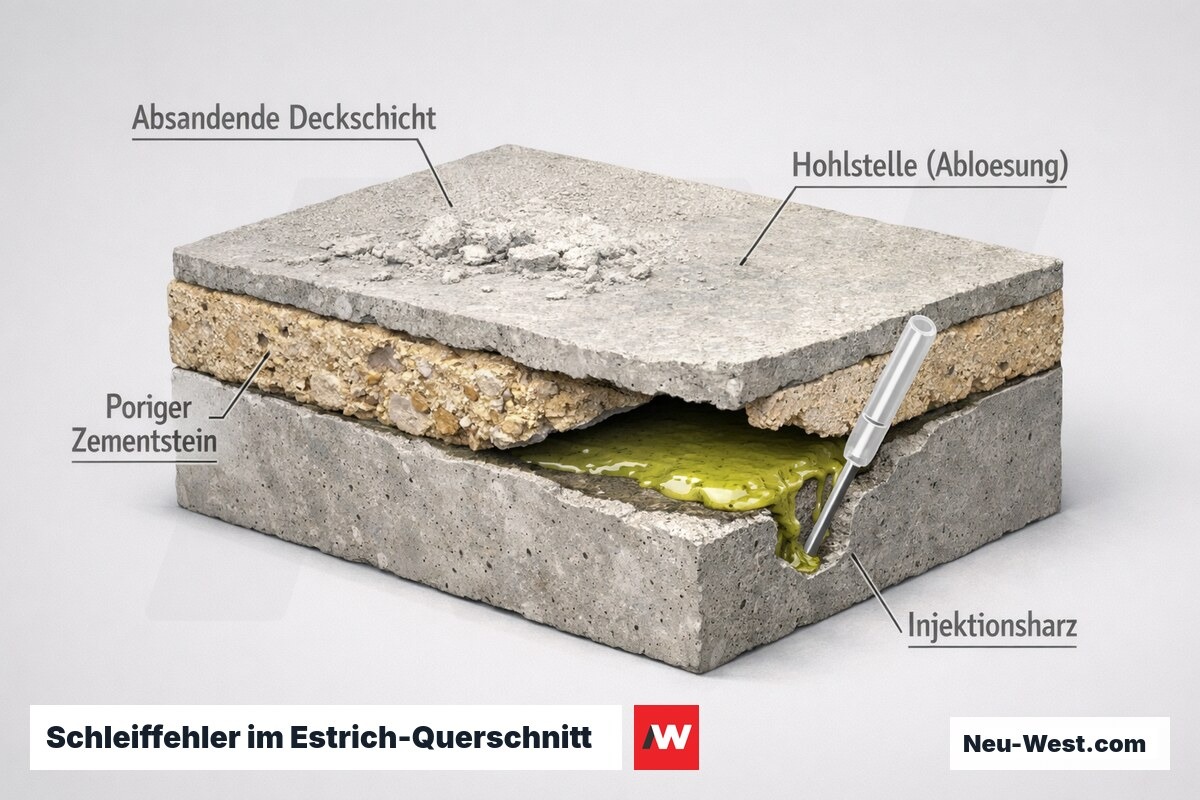

Typische Schleiffehler: Überhitzung, Absanden, Hohlstellen
Überhitzung entsteht bei zu langsamem Vorschub oder zu hohem Anpressdruck: Ab ca. 60–70 °C kann Calciumhydroxid im Zementstein partiell dehydratisieren — die Oberfläche wird mürbe und kreidend. Erkennbar an Bräunung, Geruch und erhöhtem Staubanfall. Abhilfe: gleichmäßiger, zügiger Vorschub ohne Maschinenstand.
Absanden nach dem Schliff deutet auf einen überhöhten w/z-Wert beim Estricheinbau hin: Der Zementstein war nie ausreichend hydratisiert. Tritt auch bei zu früh belastetem Estrich auf. Maßnahme: Festigungsgrundierung, dann Spachteln — erneutes Schleifen ohne vorherige Untergrundverfestigung verschlechtert die Situation.
Hohlstellen öffnen sich beim Schliff durch den Vibrationseintrag der Maschine und legen latente Ablösungen frei. Ein Injektionsharz schließt nur dort, wo Flüssigkeit tatsächlich einfließt — mehr als 30 % Hohlanteil je Estrichfeld erfordern Rückbau statt Injektion.
Wichtige Begriffe rund um Estrich schleifen
Carbonatisierungszone
Glashaut (Sinterschicht)
CM-Wert
Staubklasse H
Pull-off-Test (Haftzugversuch)
Anhydrit (CaSO₄)
Schleifen, Spachteln oder Ausgleichsmasse: Entscheidungslogik nach Unebenheit
Die Wahl der Methode hängt primär vom Fehlertyp ab: Hochpunkte werden geschliffen, lokale Tiefpunkte gespachtelt, flächige Niveauschwankungen mit selbstverlaufender Ausgleichsmasse beseitigt. Die häufigste Verwechslung — großflächiges Spachteln statt Schleifen — ist teurer und liefert keine normgerechte Ebenheit.
Für Klebeschichten unter Parkett gilt: Schleifen erzeugt die bessere Haftbasis, weil der originale Estrichkern freigelegt wird. Jede Spachtelmasse bildet eine weitere Grenzfläche — und damit einen zusätzlichen potenziellen Versagenspfad im Schichtenverbund.

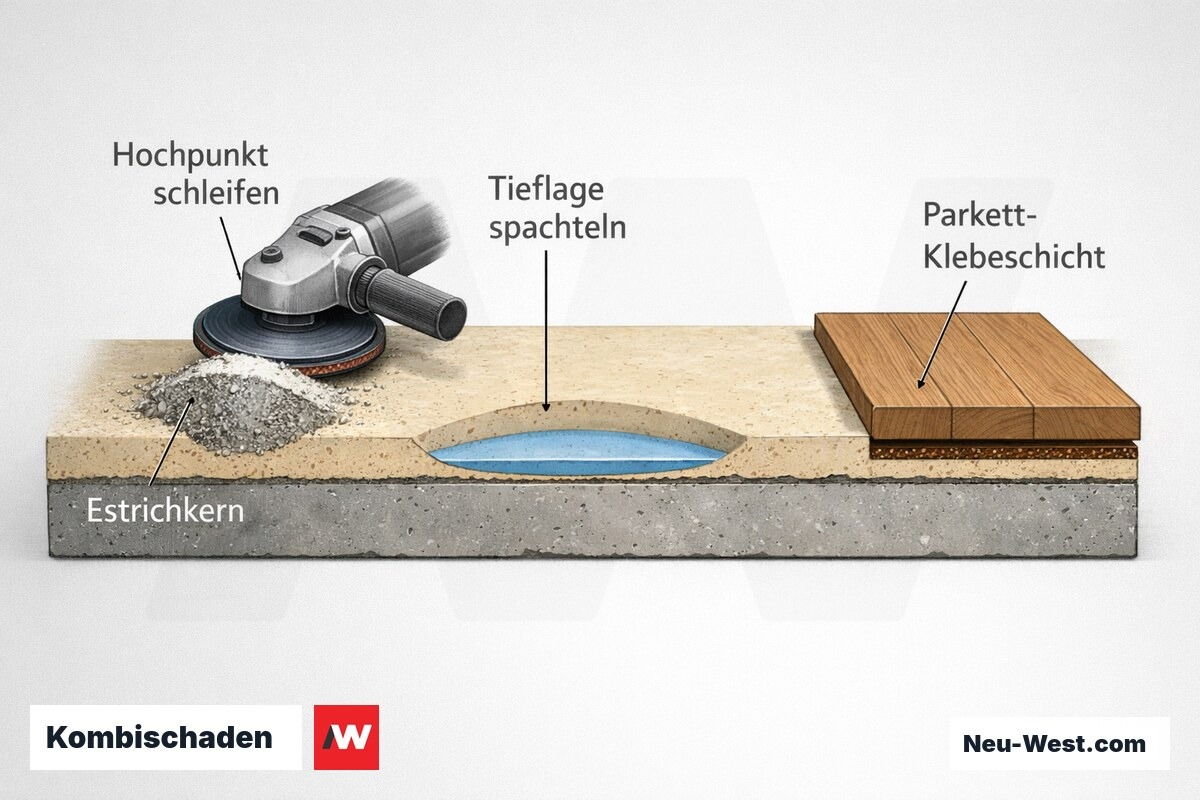

Bei kombinierten Schäden (Hochpunkte und Tiefpunkte auf einer Fläche) lautet die richtige Reihenfolge: Hochpunkte schleifen — Tieflagen spachteln — Feinschliff Gesamtfläche. Nur diese Abfolge erzeugt eine homogene, normkonforme Basis in einem zusammenhängenden Arbeitsgang.
Das häufigste Versagen bei Estrichbelägen ist kein Kleberversagen — es ist eine unzureichend vorbereitete Oberfläche. Wer die Carbonatisierungszone nicht abschleift oder die Glashaut stehen lässt, verlegt auf Sand.
Bodenleger-Faustregel, BEB-Fachtagungen
