Steckdosen einbauen & nachrüsten lassen – Elektriker Berlin
Ob fehlende Steckdose im Altbau, zusätzlicher Stromkreis für die neue Küche oder normkonforme Nachrüstung im Bestand: Jede Steckdoseninstallation berührt Schutzmaßnahmen nach DIN VDE 0100, Leitungsquerschnitte und – gerade im Altbau – unbequeme Fragen zum fehlenden Schutzleiter. Ein Elektriker beurteilt, welche Zusatzmaßnahmen (FI-Schutzschalter, PE-Nachrüstung, Brandschutzabdichtung) technisch und normkonform erforderlich sind.
Besonders im Berliner Gebäudebestand der 1950er- bis 1970er-Jahre treffen Ausführende regelmäßig auf Zwei-Leiter-Systeme ohne Schutzleiter, veraltete Sicherungsautomaten und Unterputzrohre, die für den heute üblichen Leitungsquerschnitt von 2,5 mm² Cu nicht ausgelegt sind. Diese Seite erläutert, worauf es bei Planung und Ausführung normtechnisch wirklich ankommt.
Was umfasst Steckdosen einbauen & nachrüsten?
- Bestandsaufnahme: Prüfung vorhandener Stromkreise, Schutzleiter-Situation und freier Platz im Unterverteiler
- Querschnitt- und Schutzorgandimensionierung nach DIN VDE 0100-520 (Spannungsfall ≤ 3 % bis zur letzten Dose)
- Unterputz- oder Aufputzmontage der Gerätedose inkl. Schlitzfräsung und normgerechter Zugentlastung
- PE-Nachrüstung bei Zwei-Leiter-Bestandsanlagen, sofern normativ erforderlich oder Schuko-Dose nachgefragt
- Einbau oder Prüfung des vorgeschalteten FI-Schutzschalters Typ A (≤ 30 mA) gem. DIN VDE 0100-410
- Abnahmeprüfung nach DIN VDE 0100-600: Isolationsmessung, Schleifenimpedanz, Funktionstest, Messprotokoll

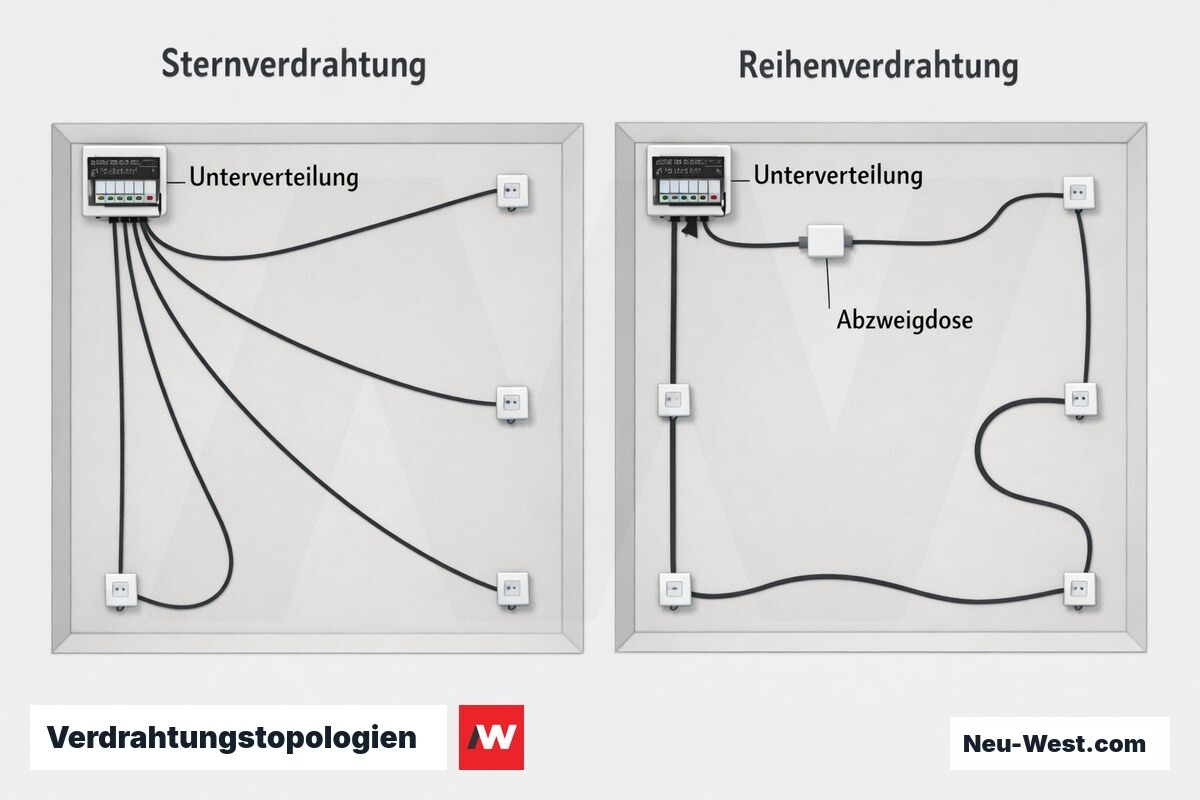

Bei der Nachrüstung einzelner Steckdosen genügt oft ein Abzweig vom vorhandenen Stromkreis. Sobald mehrere Steckdosen hinzukommen, die Trasse lang ist oder die Bestandsleitung unterdimensioniert ist, empfiehlt sich ein eigener Stromkreis mit eigenem Leitungsschutzschalter und RCD. Die Beurteilung erfolgt nach Messung der Schleifenimpedanz und Prüfung des Spannungsfalls am konkreten Netzabschnitt.

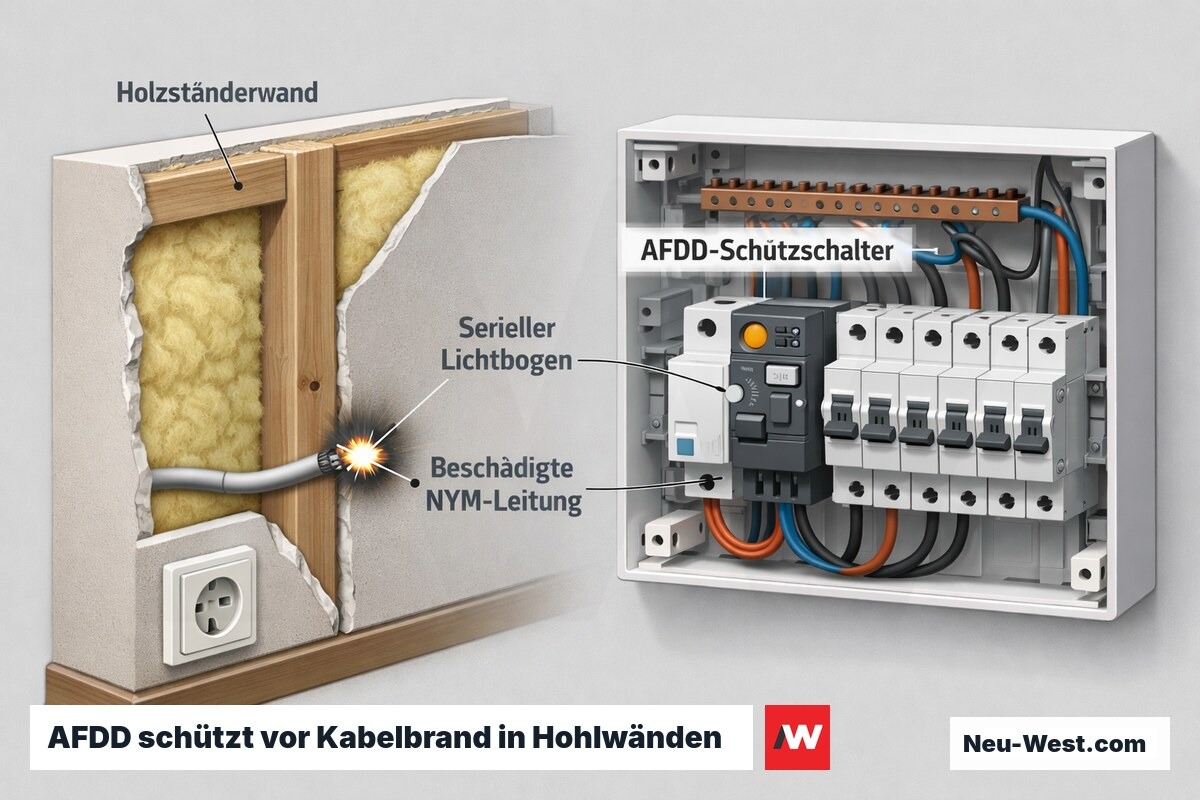

Fehlerlichtbogenschutz (AFDD): die unterschätzte Brandgefahr in Stromkreisen
Lichtbögen durch gequetschte, eingeklemmte oder alterungsgeschädigte Isolierungen erreichen Temperaturen über 6.000 °C — und lösen weder Leitungsschutzschalter noch FI/RCD aus, weil der Fehlerstrom zu gering und das Ereignis intermittierend ist. Der AFDD (Arc Fault Detection Device) nach IEC 62606 erkennt das charakteristische Hochfrequenz-Signalmuster serieller und paralleler Lichtbögen und trennt den Stromkreis in unter 0,5 Sekunden.
DIN VDE 0100-420:2021 empfiehlt AFDD für Bereiche mit erhöhtem Brandrisiko — insbesondere bei nicht vollständig einsehbaren Kabelverläufen, in Holzständer- und Hohlraumwänden sowie bei Sanierungen, wo neue Steckdosen an bestehenden Leitungsbestand angeschlossen werden. Eine allgemeine Nachrüstpflicht für Wohngebäude besteht in Deutschland derzeit nicht; einzelne Gebäudeversicherungen gewähren bei AFDD-Ausstattung jedoch Prämienreduzierungen.

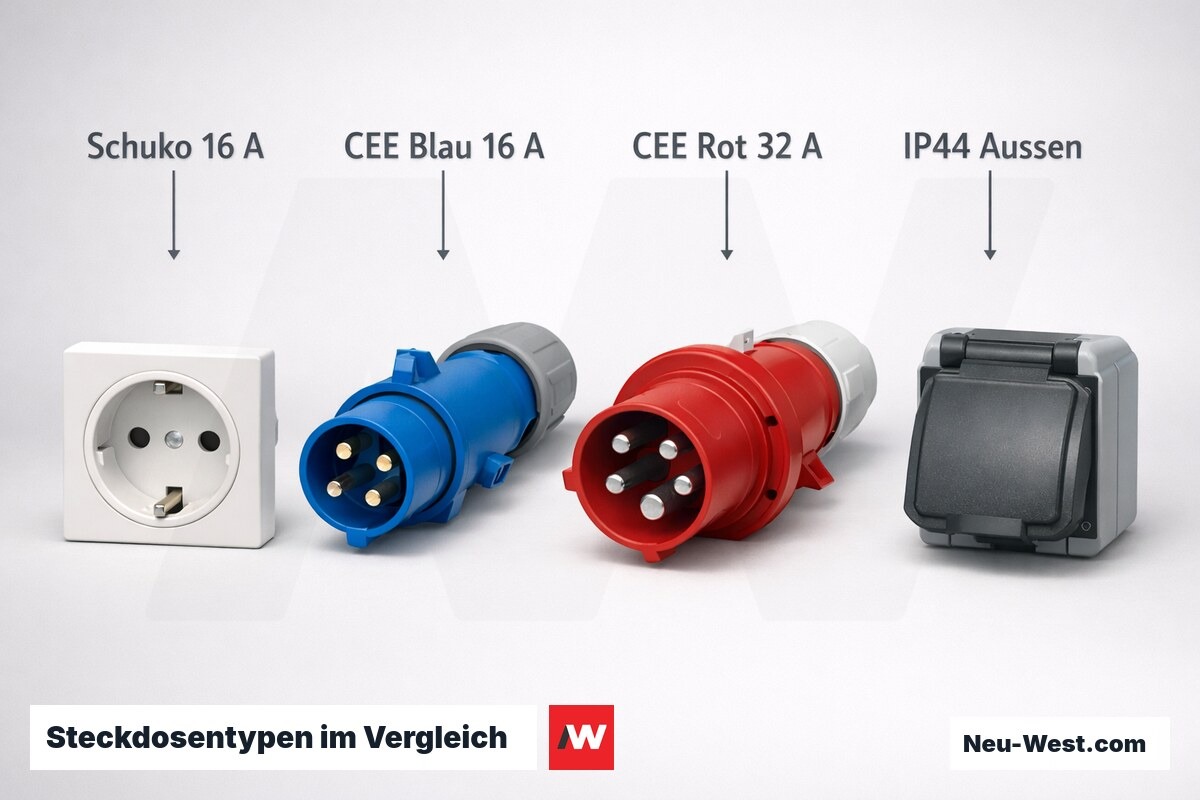

Steckdosentypen: Auswahlübersicht
Schuko-Steckdose (Typ F, CEE 7/4)
Standard in DE/AT/NL; 16 A, 230 V AC, beidseitiger Schutzkontakt. Dauerlast nicht über 12,8 A (80 % von 16 A) auslegen — thermische Reserve des Leitungsquerschnitts einkalkulieren.
Bodensteckdose (bündig)
Einbautiefe 68 mm (Hohlraum-Variante ab 35 mm); Klappdeckel mindestens IP44. Kabeleinführung biegestressarm planen: beim Öffnen des Deckels wirken Zugkräfte auf die Leiterenden.
Pop-Up-Steckdose
Versenkbar in Arbeitsplatten oder Konferenztische; Ausschnittgröße ca. 60–80 mm je System. Leitungsquerschnitt und Mindestbiegeradius (NYM-J: 4–6× Außen-Ø) im Einbauhohlraum vorausplanen.
USB-Kombisteckdose (Type A + C)
Integriertes Netzteil bis 45 W Power-Delivery; ersetzt separate Ladegeräte. Standby-Verlust 1–2 W je Einheit — bei Mehrfachmontage läppert sich das auf den Jahresstromverbrauch auf.
Feuchtraum-Steckdose IP44/IPX5

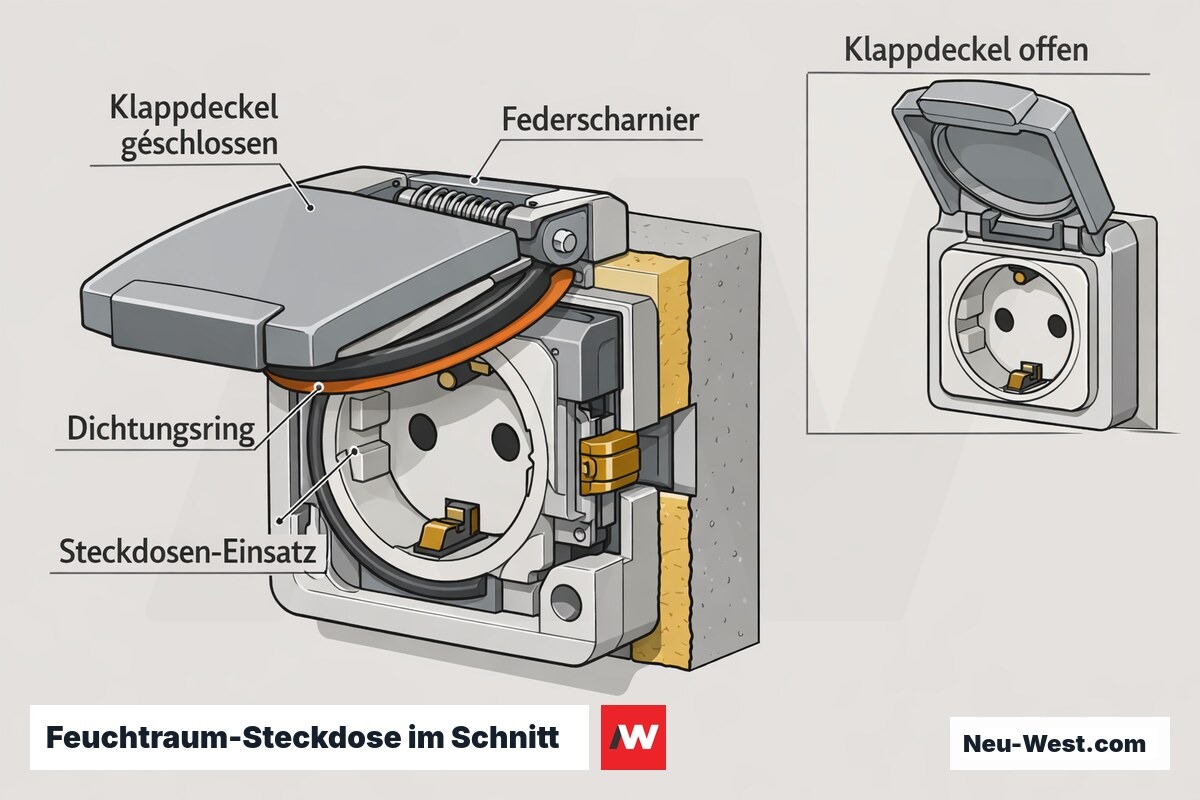

Für Bad-Zone 1+2 und Küchenspritzbereich. Die IP-Klasse gilt technisch nur bei vollständig geschlossenem Klappdeckel — ein mechanisch defektes Gelenk macht den Schutz unwirksam.
Drehstrom-CEE 16/32 A (Typ P17)
Für Wärmepumpen, Ladesäulen und Sonderverbraucher; eigener LS-Automat gK-Charakteristik erforderlich. Stichleitungslänge und Spannungsabfall (max. 3 % nach VDE 0100-520) vorausberechnen.
Steckdosen in Schallschutzwänden: Flankenübertragung durch falschen Einbau
Eine Unterputzdose in einer schalldämmenden Ständerwand öffnet eine direkte akustische Brücke: Der Hohlraum zwischen den Beplankungsebenen leitet Körperschall ungefiltert weiter, und die lokale Massenreduzierung durch den Ausschnitt mindert das bewertete Schalldämm-Maß R'w messbar — Literaturwerte nennen Einbußen von 6–10 dB je Dose bei ungesichertem Einbau.
DIN 4109-1 (Schallschutz im Hochbau) fordert für Wohnungstrennwände R'w ≥ 53 dB. Diesen Wert sichert man elektroseitig durch versetzt angeordnete Dosen (Mindestabstand ≥ 50 cm, keine Rücken-an-Rücken-Montage), durch akustische Installationsdosen mit Dichtungsmanschette und durch vollständiges Ausstopfen des Dosenrückraums mit Mineralwolle.
Kostenrechner: Steckdosen einbauen
Orientierungswerte für Unterputz-Montage in Massivwand (NYM-J 3×2,5 mm²), Kleinmaterial und Inbetriebnahme inklusive. Aufputz-Montage ca. 25–35 % günstiger; Leitungsneubau ab Unterverteilung: +18–32 EUR/m zusätzlich.
Unverbindlicher Richtwert – der genaue Preis hängt von Untergrund, Aufwand und Ausführung ab.
Was kostet Steckdosen einbauen & nachrüsten?
Alle Preise inkl. Material und Montage, ohne Malerarbeiten. Kabelwege über 5 m werden separat kalkuliert: ca. 18–28 EUR/m Schlitz inkl. Schließen, abhängig von Wandmaterial.
| Leistung | Preis-Spanne (Richtwert) |
|---|---|
| Steckdose nachrüsten, UP, Bestandsleitung ≤ 5 m | 80–120 EUR |
| Steckdose mit neuer Leitung, UP, bis 5 m Kabelweg | 180–280 EUR |
| Doppelsteckdose statt Einfach-Steckdose (Tausch) | 95–140 EUR |
| Feuchtraum-Steckdose IP44/IPX5 inkl. Leitung | 150–220 EUR |
| Bodensteckdose bündig inkl. Einbaugehäuse | 280–450 EUR |
| AFDD-Nachrüstung pro Stromkreis (Gerät + Einbau) | 180–280 EUR |
| Steckdosenstrang 4-fach, neue Leitung 8 m | 380–580 EUR |
| CEE 32 A Drehstrom inkl. Zuleitung bis 10 m | 420–680 EUR |
Richtwerte für Berlin/Brandenburg, projektabhängig — kostenloses Festpreis-Angebot anfragen.
Aluminiumleitung im Altbau: Anschluss-Fallstricke beim Nachrüsten
In Gebäuden aus den 1960er- und frühen 1970er-Jahren wurden vielerorts Aluminiumleitungen verlegt. Aluminium kriecht unter dem Anpressdruck konventioneller Schraubklemmen: Der Kontaktwiderstand steigt über Monate an, die Verbindung erwärmt sich, und im schlimmsten Fall entsteht ein Schwelbrand. Standard-Steckklemmen (z. B. Wago 221) sind nach Herstellerfreigabe ausschließlich für Kupferleiter zugelassen.

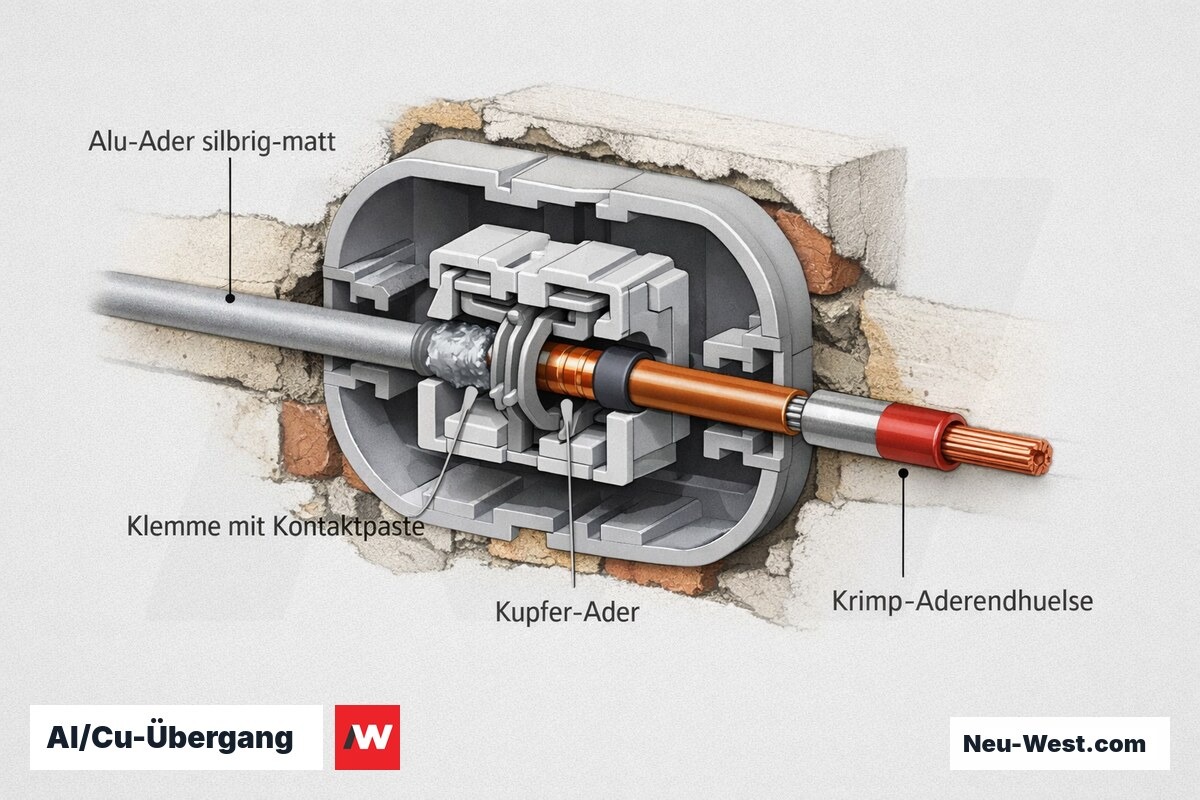

Für Al/Cu-Übergänge sind spezifische Klemmsysteme mit Oxidschutz-Kontaktpaste (z. B. Penetrox oder vergleichbare Mittel) oder Krimpsysteme erforderlich. Erkennungsmerkmal im Bestand: silbrig-matte Adern ohne Kupferglanz; 1,5 mm² Aluminium entspricht elektrisch etwa 1,0 mm² Kupfer. Jede Erweiterung an Alu-Bestandsleitungen ist fachkundig auszuführen und im Prüfprotokoll zu vermerken.
Ablauf: Steckdose nachrüsten — Schritt für Schritt
Bestandsanalyse und Stromkreiszuordnung
Klärung: Welcher Stromkreis, welcher Querschnitt (1,5 oder 2,5 mm²), welche Schutzeinrichtungen (LS-Automat, RCD)? Bei Altbau: Alu-Leitung ausschließen. Auslastung des Stromkreises vor Zuschalten weiterer Abnehmer prüfen.
Trassierung und Aufmaß

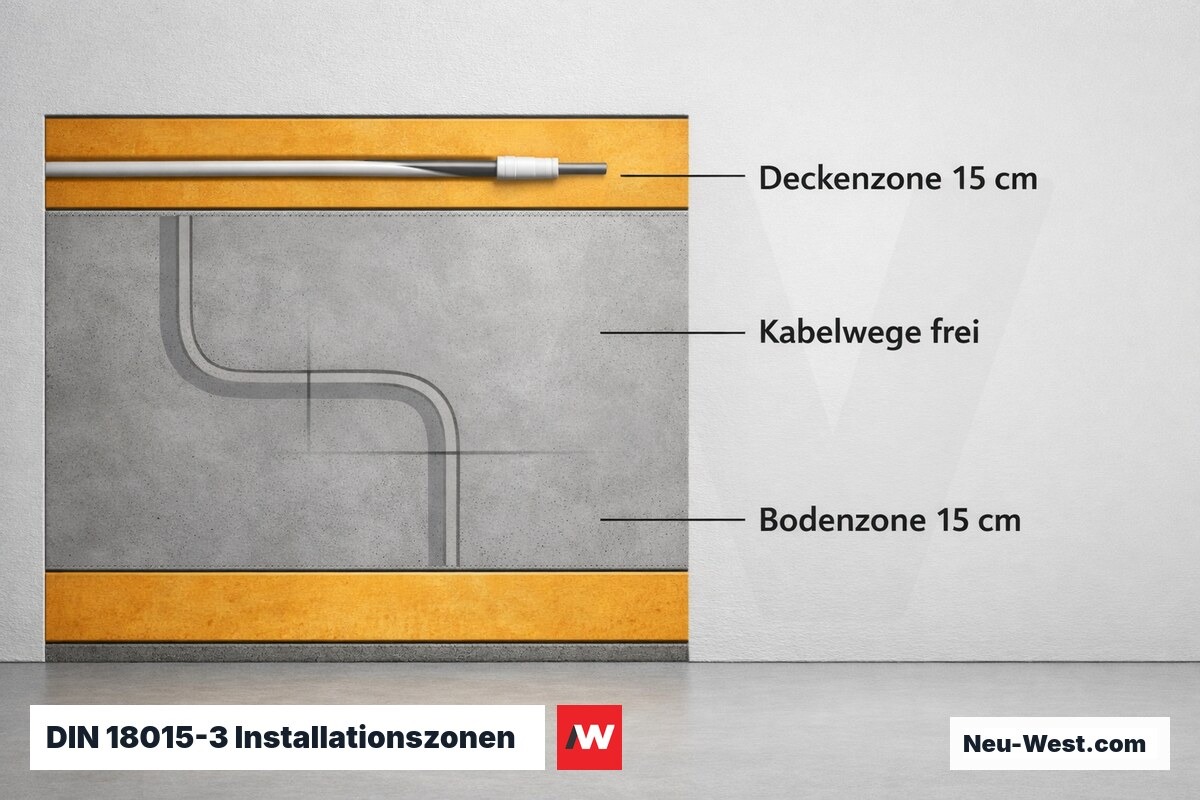

Kabeltrasse unter Beachtung der Mindestüberdeckung (≥ 15 mm unter Putz nach VDE 0100-520) und der Schutzzonenpflicht (horizontale/vertikale Führung ab Dose und Schalter) planen.
Spannungsfreiheit herstellen und sichern
LS-Automat abschalten, alle Leiter zweipolig mit geeichtem Spannungsprüfer messen — auch den Neutralleiter auf 0 V prüfen. Automat gegen Wiedereinschalten sichern (Schloss oder Warnschild).
Schlitzen und Dose setzen
Unterputz: 68-mm-Kernbohrung, Einbautiefe 45 mm (Tiefausführung 60 mm). Trockenbau: Hohlwanddose mit Klemmbefestigung. Schlitze nur mit Schlitzfräse — Meißeln in tragenden Wänden ohne statische Freigabe ist unzulässig.
Kabelverlegung und Klemmanschluss
NYM-J 3×2,5 mm² für Steckdosenstromkreise; Aderendhülsen bei Feinlitze. Anzugsmoment an Schuko-Klemmen 0,5–0,6 Nm; Kabelmantel bis in die Dose führen (Zugentlastung und Brandschutz).
Prüfung und Protokoll nach VDE 0100-600
Sichtprüfung, Schleifenimpedanz ZS ≤ 2,87 Ω (B16, TN-System), Isolationswiderstand ≥ 0,5 MΩ bei 500 V DC, RCD-Auslösung ≤ 30 ms bei IΔn = 30 mA. Messwerte im Prüfprotokoll dokumentieren.
Gleichzeitigkeitsfaktor und Stromkreisplanung nach DIN 18015-1
DIN 18015-1:2020-01 legt Mindestanforderungen für Wohngebäude fest: mindestens einen Steckdosenstromkreis je angefangene 20 m² Wohnfläche, im Küchenbereich mindestens drei dedizierte Stromkreise für Herd, Geschirrspüler und Allgemein. Der Gleichzeitigkeitsfaktor (gZ) — also der Anteil der Anschlussleistung, der gleichzeitig abgerufen wird — liegt für Wohngebäude nach Lastberechnungsverfahren typisch bei 0,5–0,7.
Ein häufiger Planungsfehler: Ladepunkte für Elektrofahrzeuge werden beim Gleichzeitigkeitsfaktor nicht berücksichtigt. Eine 11-kW-Wallbox entspricht der Leistung von vier bis fünf voll ausgelasteten Haushaltsstromkreisen; ohne Anpassung des gZ und der Hauptleitungsdimensionierung löst der Hauptleitungsschutzschalter bei typischen Abendlastszenarien aus. Vor jeder substanziellen Erweiterung der Steckdosenanlage empfiehlt sich daher eine Überprüfung der Gesamt-Anschlussleistung.
Installationsmethoden-Finder
Gebäudeart und Wandkonstruktion — welche Kombination liegt vor?
Aufputz, Unterputz oder Bodensteckdose — Entscheidungsmatrix
| Kriterium | Aufputz (AP) | Unterputz (UP) | Bodensteckdose |
|---|---|---|---|
| Montageaufwand Nachrüstung | Gering, kein Schlitzen | Mittel, Stemmen/Schlitzen | Hoch, Kernbohrung/Estrich |
| Optik | Sichtbar, technisch | Bündig, unauffällig | Vollständig bündig (Klappdeckel) |
| Eignung Altbau/dünner Putz | Sehr gut | Bedingt (≥ 15 mm Überdeckung nötig) | Bedingt (Bodenaufbau ≥ 85 mm) |
| Erreichbarer Schutzgrad | IP44 mit Deckel | IP44 Standard | IP44 Klappdose |
| Eignung Schallschutzwand | Gut, kein Wandeingriff | Bedingt, Dämmmanschette nötig | Entfällt |
| Relative Nachrüstkosten | € | €€ | €€€ |
Barrierefreie Steckdosen nach DIN 18040-2: was in der Praxis oft fehlt
DIN 18040-2:2011-09 (Barrierefreies Bauen — Wohnungen) fordert Steckdosen zwischen 40 und 85 cm über Fertigfußboden sowie Lichtschalter zwischen 40 und 105 cm. Was häufig übersehen wird: Zusätzlich zur Montagehöhe muss seitlich neben der Steckdose eine unverstellte Rollstuhlfläche von 150 × 150 cm freibleiben — reine Höhenkonformität genügt nicht.

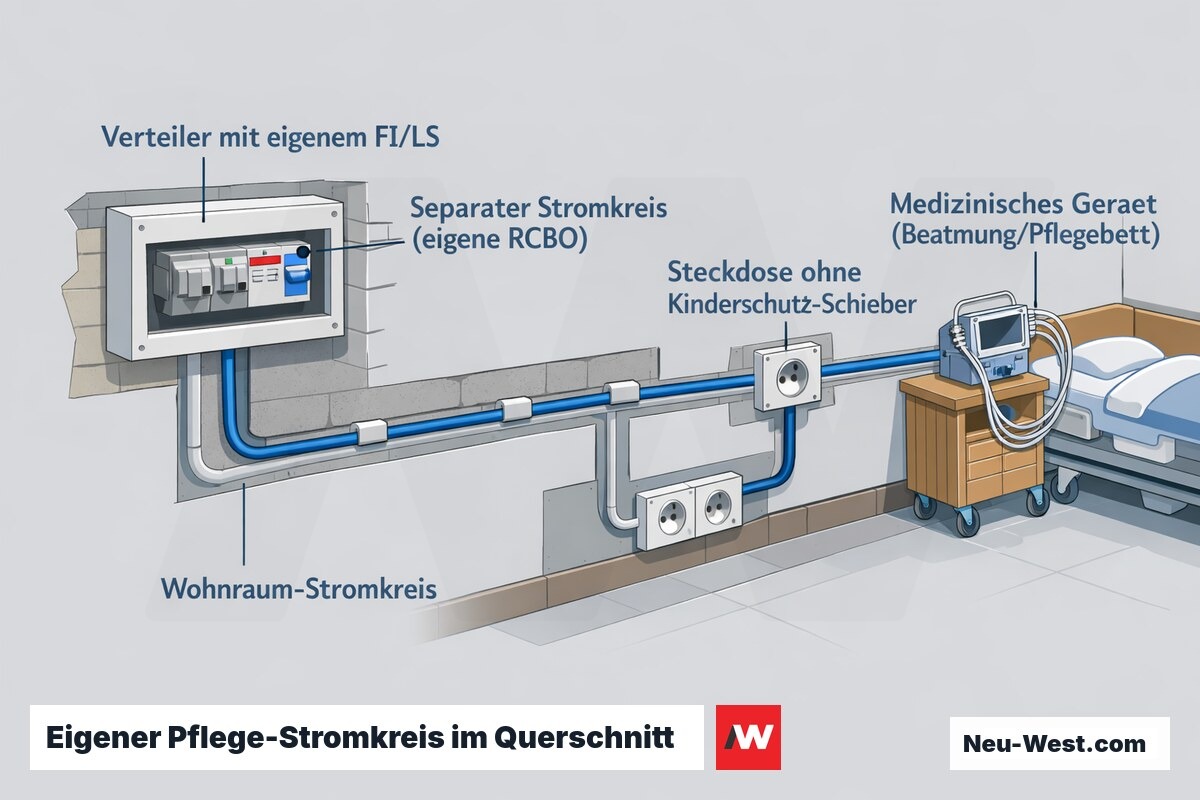

Im Pflegebereich werden eigene Stromkreise für medizinische Geräte (Pflegebett, Beatmungsgerät) häufig vergessen: Diese benötigen Steckdosen ohne Kinderschutz-Schiebemechanismus sowie einen separaten Stromkreis, damit eine Auslösung im Wohnbereich das Gerät nicht abschaltet. In Pflegeeinrichtungen greift dafür DIN VDE 0100-710; bei barrierefreien Privatwohnungen wird das Prinzip sinngemäß angewendet.
Technische Kennwerte: Steckdoseninstallation
| Nennstrom Schuko (CEE 7/4) | 16 A |
|---|---|
| Empfohlene Dauerlast | ≤ 12,8 A (80 % von 16 A) |
| Leitungsquerschnitt Steckdosenstromkreis | 2,5 mm² Cu — NYM-J 3×2,5 |
| Absicherung Standard | B16 (Leitungsschutzschalter Charakteristik B) |
| Schleifenimpedanz ZS max. (B16, TN-System) | 2,87 Ω (= 230 V / 80 A) |
| Unterputzdose Außen-Ø | 68 mm |
| Einbautiefe Standard-UP-Dose | 45 mm (Tiefausführung 60 mm) |
| Mindestüberdeckung unter Putz | 15 mm (VDE 0100-520) |
| Isolationswiderstand Mindestwert | ≥ 0,5 MΩ bei 500 V DC (VDE 0100-600) |
| RCD-Auslösung (30 mA, Typ AC) | ≤ 30 ms bei IΔn (VDE 0100-600) |
| AFDD-Auslösezeit bei Lichtbogen | < 0,5 s (IEC 62606) |
Steckdosen in F30/F90-Brandschutzwänden: Abschottungspflicht oft übersehen
Jede Leitungsöffnung in einer klassifizierten Brandschutzwand — nach DIN 4102-2 (F30/F60/F90) oder europäisch nach EN 13501-2 (EI 30/60/90) — muss mit einem bauaufsichtlich zugelassenen System abgeschottet werden. Eine offene Unterputzdose oder eine nicht fachgerecht verschlossene Kabeldurchführung hebt die Feuerwiderstandsklasse der gesamten Wand auf — das ist ein versicherungsrelevanter und baurechtlicher Mangel.
Zugelassene Systeme benötigen eine allgemeine bauaufsichtliche Zulassung (abZ) oder eine Europäische Technische Bewertung (ETA); abweichende Kabelquerschnitte oder Wanddicken können die Zulassung ungültig machen. Typische Lösungen: Brandschutzmanschetten für Leerrohre in Massivwänden, Mineralwoll-Einlagen (Schmelzpunkt ≥ 1.000 °C) bei Trockenbauwänden. Die Ausführung ist im Brandschutznachweis des Gebäudes zu dokumentieren.
Alu-Leitung: nie mit Standard-Steckklemmen verbinden
Wago 221 und vergleichbare Steckklemmen sind ausschließlich für Kupferleiter zugelassen. Al/Cu-Übergänge erfordern zertifizierte Verbinder mit Oxidschutz-Kontaktpaste — sonst entsteht durch Kriecheffekte und steigenden Kontaktwiderstand Brandgefahr.
Brandschutzwand geöffnet? Abschottung zwingend dokumentieren
Eine Unterputzdose ohne bauaufsichtlich zugelassenes Abschottungssystem in einer EI-30/60/90-Wand kann im Schadensfall zur vollständigen Leistungsablehnung durch die Gebäudeversicherung führen. Abschottungsnachweis im Gebäude aufbewahren.
Smart-Home-Vorbereitung: Neutralleiter jetzt in jede Schalterdose
Wer bei der Erstinstallation auf den Neutralleiter in Schalterdosen verzichtet, muss für jeden zukünftigen WLAN- oder KNX-Aktor neu aufstemmen. Der Mehraufwand beim Einzug beträgt wenige Euro — die Nachrüstung ein Vielfaches.
AFDD: Empfehlung, noch keine allgemeine Nachrüstpflicht (DE, Wohngebäude)
VDE empfiehlt AFDD für Leitungsbestände, die nicht vollständig einsehbar sind. Eine gesetzliche Nachrüstpflicht für allgemeine Wohngebäude besteht in Deutschland derzeit nicht. Einzelne Gebäudeversicherer bieten bei AFDD-Ausstattung Prämienreduzierungen an.
Smart-Home-Vorbereitung: was bei der Rohinstallation bereits festgelegt wird
WLAN-basierte Schalt-Aktoren (z. B. Shelly, Homematic IP) benötigen in der Schalterdose zwingend einen Neutralleiter — ohne ihn ist nur ein Bypasskondensator möglich, der bei LED-Lasten zu Flickern führt. KNX-Aktoren erfordern zusätzlich ein Buskabel J-Y(St)Y 2×2×0,8 mm, das getrennt vom Energiekabel zu verlegen ist; gemeinsame Führung verursacht Störeinspeisungen auf den 29-V-DC-Buskreis.

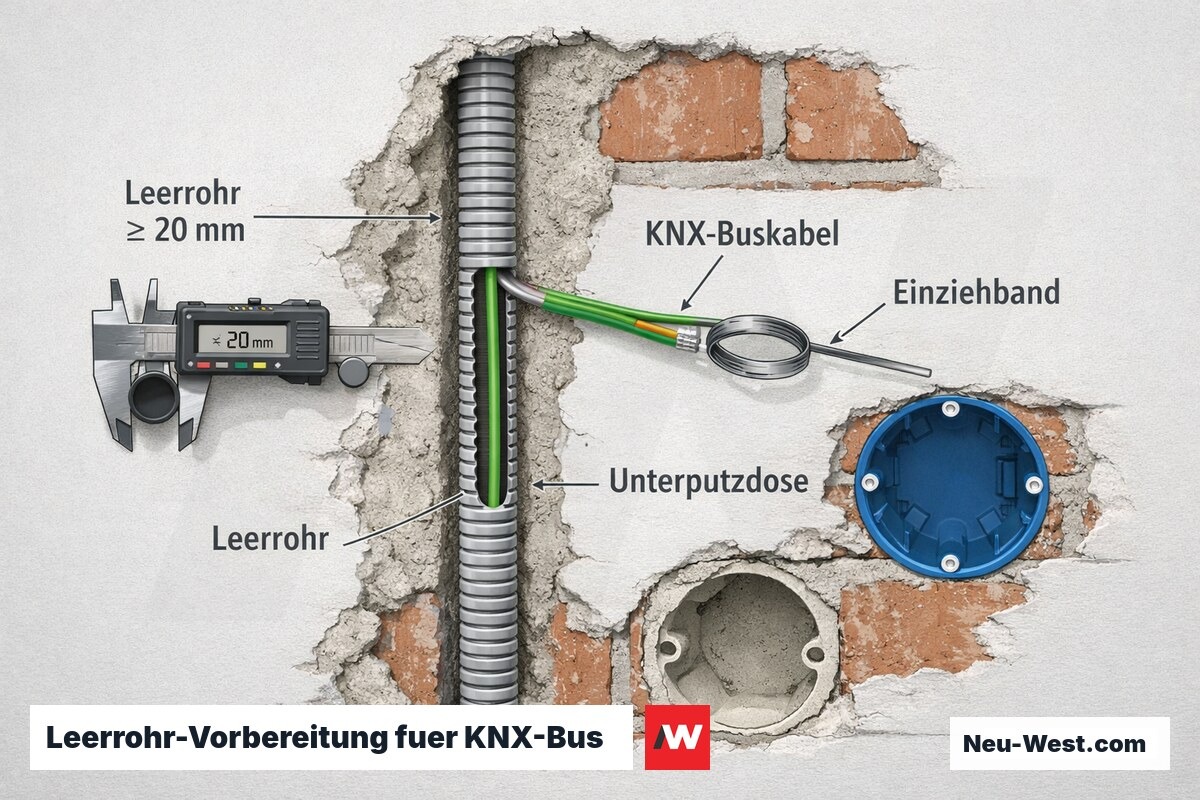

Leerrohre ≥ 20 mm Innendurchmesser ermöglichen späteres Nachziehen von Bus- und Datenleitungen ohne Stemmarbeiten. Die KNX-Bustopologie (Linie/Bereich) ist bereits bei der Rohinstallation festzulegen: je Linie sind maximal 1.000 m Gesamtleitungslänge zulässig, und nachträgliche Topologieänderungen bedeuten erheblichen Mehraufwand.
Die teuerste Steckdose ist nicht die mit AFDD oder IP67 — es ist die, die nach dem Einzug und der Fertigstellung der Trockenbaudecke nachgerüstet werden muss. Leerrohre und ein Neutralleiter in jede Schalterdose kosten bei der Erstinstallation Cents; die Nachrüstung kostet Tage.
Praxishinweis Elektroplanung Rohbauphase
Feuchtraum-Steckdosen: IP-Anforderungen jenseits des Bades
VDE 0100-701 (Bäder und Duschräume) definiert Schutzbereiche: Zone 0 (im Wasser) erfordert mindestens IPX7; Zone 1 (über Wanne/Dusche bis 225 cm Höhe) mindestens IPX5 — Schutz gegen Strahlwasser aus beliebiger Richtung. Die Revision der IEC 60364-7-701 von 2018 hat Zone 2 als eigenständige Zone aufgehoben; in der Planungspraxis wird der frühere Zone-2-Bereich (60 cm seitlich ab Wannenrand) mit IP44 als Orientierungsgröße weiterhin verwendet.
Außerhalb des Bades wird der Spritzbereich oft unterschätzt: Der Bereich 50 cm seitlich vom Küchenspülbecken wird mit IP44 ausgeführt; Außensteckdosen benötigen mindestens IP44, ebenerdige oder überflutungsgefährdete Installationen IP67. Entscheidend: Die IP-Klasse gilt technisch nur bei vollständig geschlossenem Klappdeckel — ein mechanisch defektes Gelenk macht den deklarierten Schutz unwirksam und ist bei der Übergabedokumentation zu vermerken.
