WDVS anbringen lassen in Berlin – Fachbetrieb für Fassadendämmung
Ein Wärmedämmverbundsystem (WDVS) ist kein einfacher Putzauftrag, sondern ein mehrschichtiges, systemzugelassenes Bauteil: Dämmplatte, Klebe-Dübel-Verbund, Armierungsschicht und Schlussbeschichtung müssen aufeinander abgestimmt sein und nach den Vorgaben der jeweiligen allgemeinen Bauartgenehmigung (aBG) verarbeitet werden. Abweichungen beim Klebeflächenanteil oder der Dübelmenge sind von außen unsichtbar — gefährden aber die Systemzulassung und können die Haftpflicht des Verarbeiters begründen.

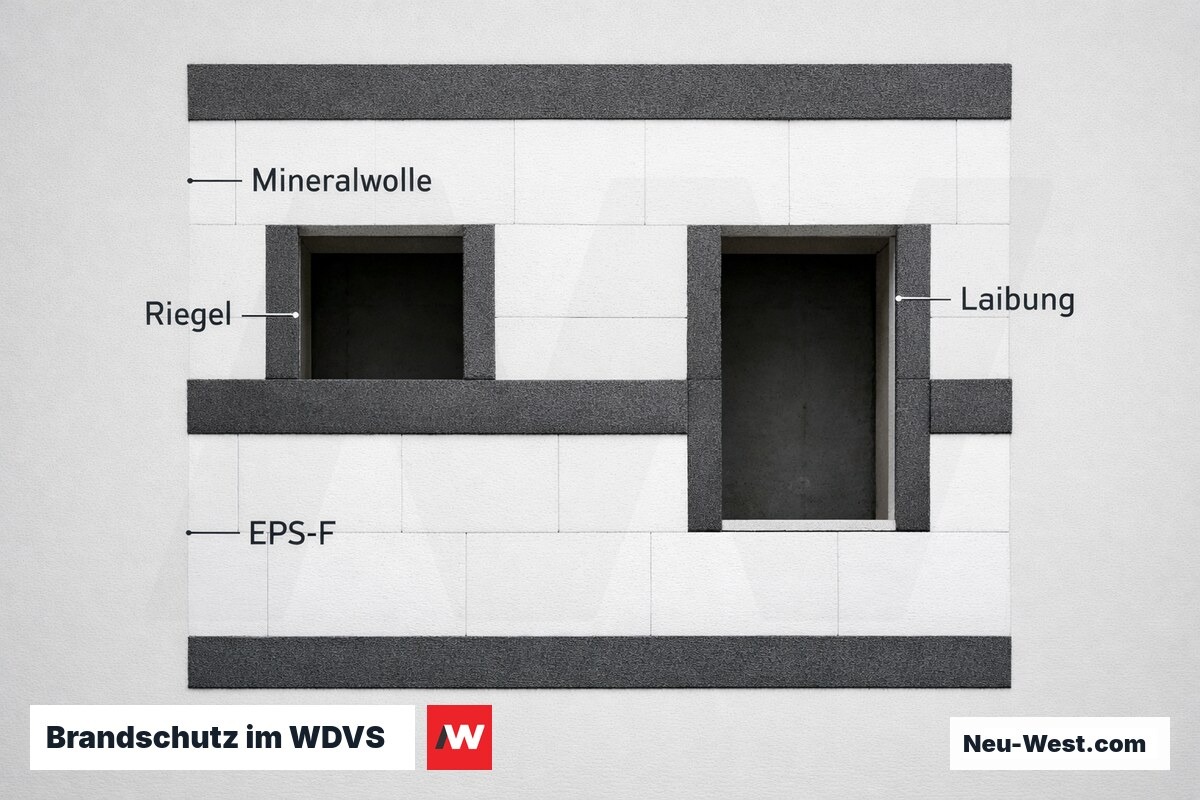

Für Eigentümer in Berlin sind zwei Anforderungen vorab zu klären: Das Gebäudeenergiegesetz (GEG 2024) schreibt bei Änderung der Außenwandbekleidung einen Höchst-U-Wert von 0,24 W/(m²K) vor (Anlage 7 GEG). Gleichzeitig bestimmt die Berliner Bauordnung (BauO Bln) die Brandschutzanforderungen an den Dämmstoff in Abhängigkeit von der Gebäudehöhe — ein Punkt, der bei der Systemwahl zwischen EPS und Mineralwolle entscheidend ist.
Was umfasst das WDVS anbringen?
- Untergrundprüfung: Haftzugmessung (≥ 0,08 N/mm²), Ebenheitskontrolle nach DIN 18202, Hohlstellenortung per Klopfprobe und ggf. Altputzentfernung

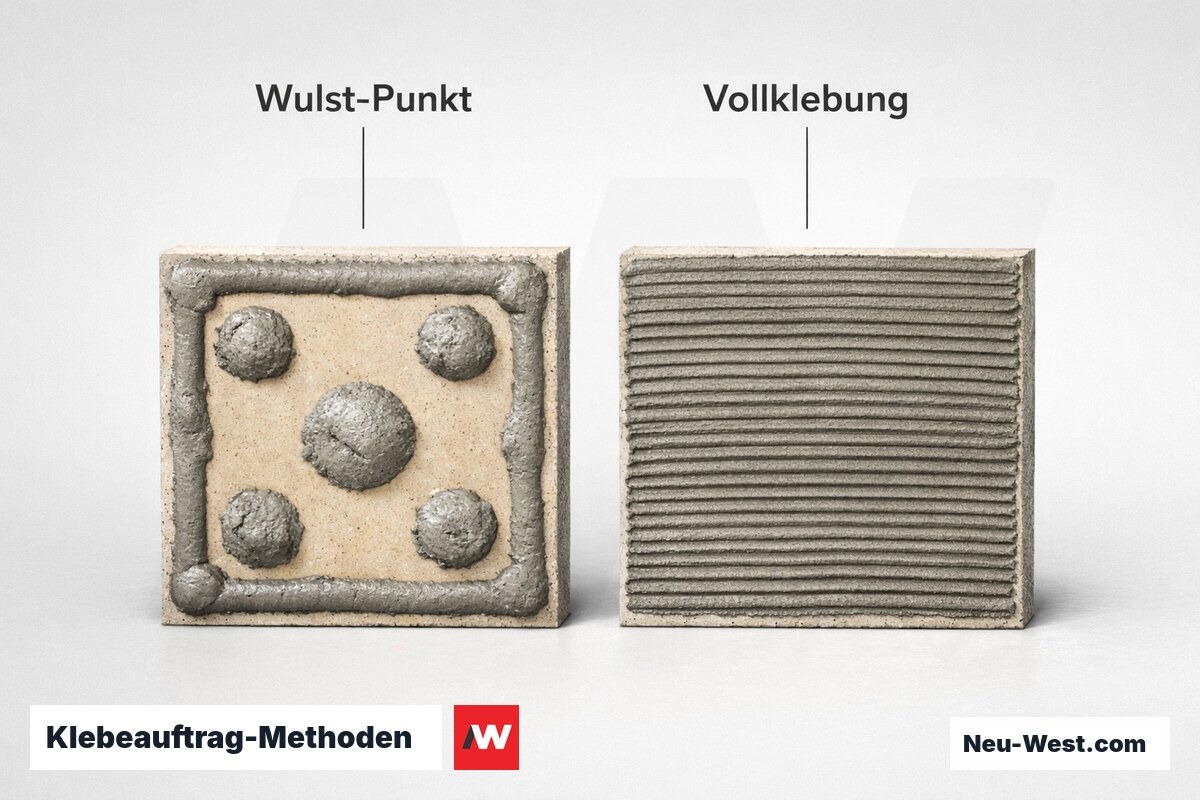

- Klebeauftrag und Plattenverlegung im Verband (Wulst-Punkt-Verfahren, ≥ 40 % Klebeflächenanteil, keine Kreuzfugen)
- Mechanische Dübelbefestigung mit systemzugelassenen Dübeln (aBG-geprüft, 6–16 Stück/m² je nach Windlastzone und Gebäudehöhe)
- Armierungsschicht mit alkaliresistentem AR-Glasgewebe (≥ 145 g/m²) und Diagonalverstärkung an allen Öffnungsecken
- Grundierung und Schlussbeschichtung (Silikonharz- oder Silikatputz, Körnung nach Systemvorgabe der aBG)
- Ausführung aller kritischen Anschlüsse: Sockelbereich (≥ 30 cm über GOK), Fensterlaibungen, Dehnungsfugen, Abschlussprofile
Die Verarbeitung erfolgt systemtreu nach der jeweiligen aBG und den anerkannten Regeln der Technik gemäß EAD 040083-00-0404 (ehem. ETAG 004) sowie den einschlägigen BFS-Merkblättern für WDVS-Beschichtungen. Auf Wunsch wird eine Übereinstimmungserklärung nach GEG für die Förderbeantragung (BEG EM, BAFA) ausgestellt.
Systemzulassung und Herstellerhaftung
WDVS ist kein Bauteilsatz, sondern ein zugelassenes Gesamtsystem: Dämmstoff, Klebemörtel, Dübel, Armierungsputz, Gewebeeinlage und Deckputz müssen in einer Europäischen Technischen Bewertung (ETA) nach EAD 040083-00-0404 (ehemals ETAG 004) als geprüfte Kombination gelistet sein.
Werden Komponenten verschiedener Hersteller gemischt, entfällt die Systemzulassung — der ausführende Betrieb trägt dann das volle Haftungsrisiko. Bei Fassadenschäden greift weder die Produkthaftung des Systemherstellers noch typischerweise die Bauleistungsversicherung, wenn ein nicht systemzugelassener Komponentenmix nachgewiesen wird.
Die ETA benennt zudem die zulässigen Verarbeitungstemperaturen (i.d.R. +5 °C bis +30 °C Untergrundtemperatur) und Witterungsbedingungen. Sachverständige prüfen Überschreitungen dieser Grenzbedingungen als erstes, da sie die Systemzulassung faktisch außer Kraft setzen und Gewährleistungsansprüche hinfällig machen.

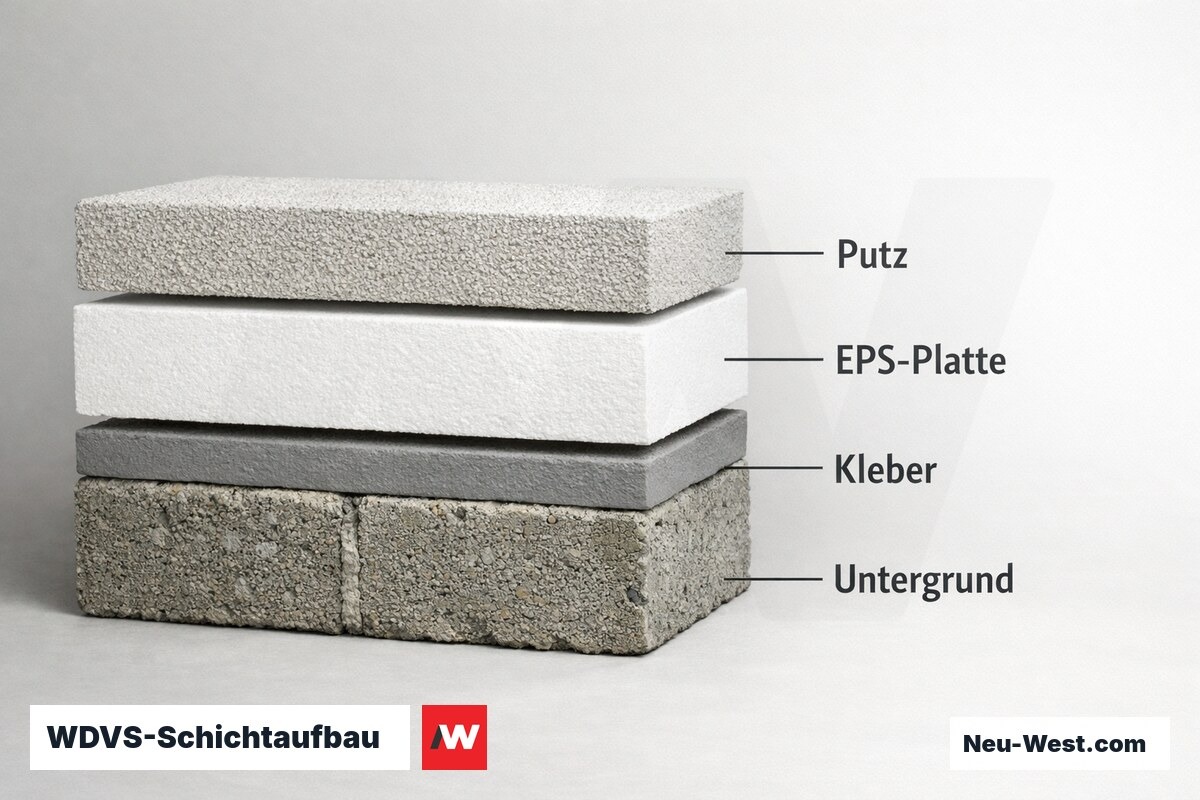

WDVS-Schichtaufbau im Querschnitt
Untergrundprüfung: Welche Kennwerte über Kleben oder Abnahme entscheiden
Der Haftzugversuch nach DIN EN 1542 ist die Kernanforderung vor jeder WDVS-Applikation. Mittelwert ≥ 0,25 N/mm² erlaubt reine Klebeverklebung; zwischen 0,08 und 0,25 N/mm² ist kombinierte Klebe-Dübel-Fixierung zwingend; fällt der Mittelwert darunter oder liegen Einzelwerte unter 0,04 N/mm², ist der Altputzabschlag nicht vermeidbar.
Entscheidend ist auch das Abreißbild: Ein kohäsiver Bruch im Untergrundmaterial (Riss läuft durch den Stein) ist günstiger als ein adhesiver Bruch an der Putz-Mauerwerk-Grenzfläche — selbst bei ähnlichem Zahlenwert, weil adhesives Versagen auf latente Enthaftung unter Feuchtebelastung hinweist.
Die Feuchtemessung per CM-Gerät (Calciumcarbid-Methode) schließt die Untergrundprüfung ab: Bei mineralischen Untergründen sollten ≤ 3 M.-% Feuchte vorliegen. Höhere Werte führen zu osmotischen Drücken hinter dem Klebefilm, die binnen weniger Jahre zur Ablösung der Gesamtkonstruktion führen können.
WDVS-Kostenrechner: Orientierungspreise je m² Fassadenfläche
Kalkulationsbasis: EPS-Standard 14 cm, ebener mineralischer Putzuntergrund, GK 1–3. Korrekturfaktoren: Graphit-EPS statt Standard-EPS (ca. 2 cm Minderdicke bei gleichem U-Wert): +8–10 % Materialkosten. Mineralwolle Typ WAP (GK 4–5): +20–35 % Material + ca. 10–15 EUR/m² Lohnaufschlag (Putzträgermatte, gedübelte Unterkonstruktion nach ETAG 014). Altputz-Sanierung nach Klopfprobe gemäß DIN EN 13914-1: +12–18 EUR/m² zusätzlich.
Unverbindlicher Richtwert – der genaue Preis hängt von Untergrund, Aufwand und Ausführung ab.
Dämmstoffe im Systemvergleich
| Kriterium | EPS (WDH) | Mineralwolle (MW) | Holzfaser (WF) |
|---|---|---|---|
| λ-Wert [W/(mK)] | 0,031–0,040 | 0,033–0,040 | 0,038–0,050 |
| Brandklasse (DIN EN 13501-1) | E / B1 | A1 (nicht brennbar) | E / B2 |
| Dampfdiffusionswiderstand µ | 20–100 | 1 | 3–5 |
| Rohdichte [kg/m³] | 15–25 | 70–150 | 130–220 |
| Druckfestigkeit cs [kPa] | 60–200 | 10–80 (MW-F) | 100–200 |
| Richtwert Dämmplatte [€/m²] | 4–9 | 9–18 | 18–32 |
| Ökobilanz GWP | mittel (Styrol) | mittel (Hochtemp.) | niedrig (biogen) |
Dübelbemessung: Auszugswiderstand und Windsogsicherung je Untergrundtyp
Die Windsogbemessung erfolgt nach DIN EN 1991-1-4 mit nationalem Anhang. Für Berlin (Windzone II, Binnenlage) liegt der charakteristische Böenstaudruck bei ca. 0,39 kN/m² — in Randzonen (obere 20 % und seitliche 10 % der Fassadenfläche) verdoppelt sich die rechnerische Dübellast durch erhöhte Anpressbeiwerte.
Der zulässige Bemessungs-Auszugswiderstand je Dübel variiert stark mit dem Untergrundtyp: Vollziegel 0,6–1,0 kN, Lochziegel 0,3–0,6 kN, Leichtbeton 0,2–0,5 kN, Porenbeton 0,15–0,3 kN. Bei Porenbeton sind tellervergrößerte Dübel (Typ H oder W nach jeweiliger ETA) Pflicht — Standarddübel erreichen den Bemessungswert nicht.

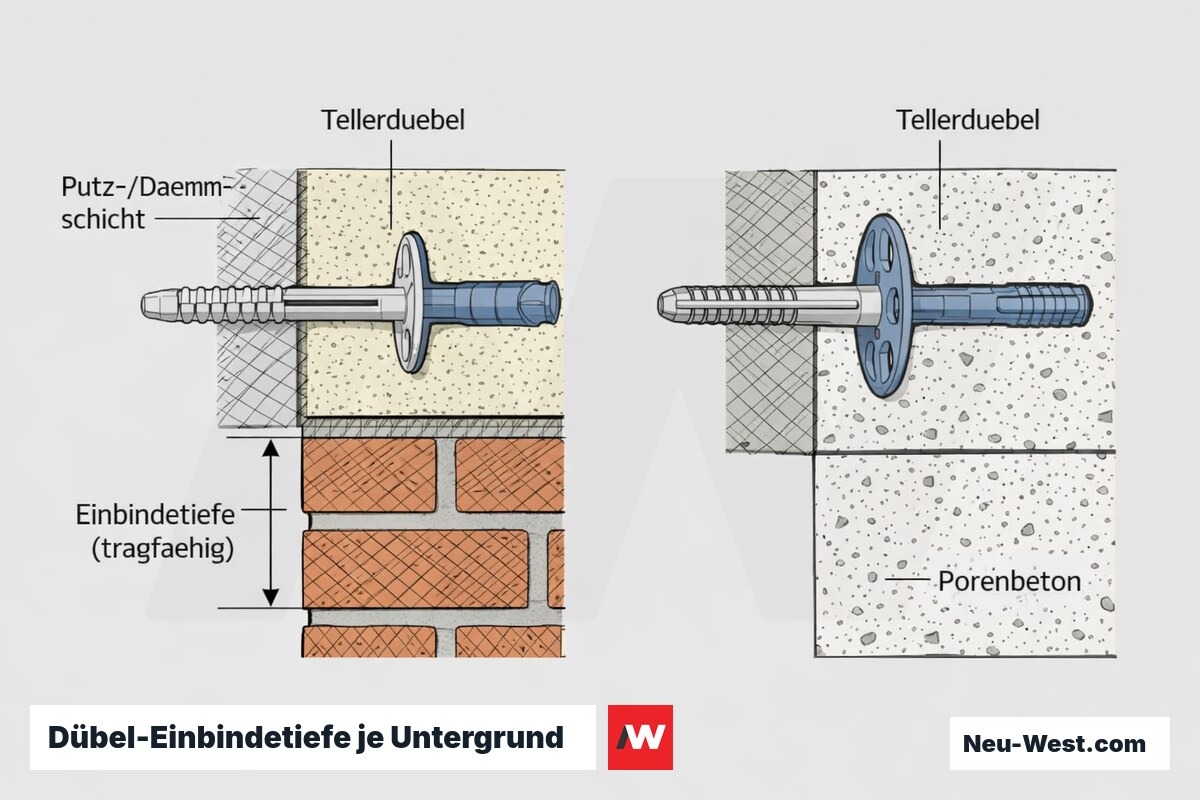

Die Mindest-Einbindetiefe in den tragfähigen Untergrund beträgt je nach ETA des Dübelsystems 25–60 mm, gemessen ohne Putz- und Dämmschichtdicke. Dübel, die zu tief in weichen Altsanierputz eingebunden sind, erfüllen die Bemessungsannahme nicht — ein in Sachverständigengutachten häufig dokumentierter Ausführungsmangel.
Typische Dämmdicken nach Anwendungsfall
Armierungslage: Einbettungstiefe, Überlappung und Diagonalarmierung an Ecken
Das alkalifeste Glasfasergewebe (AR-Glas, mind. 160 g/m²) muss nach BFS-Merkblatt Nr. 16 im vorderen Drittel des Armierungsmörtels liegen — mit mindestens 1 mm Putzüberdeckung zur Oberfläche hin. Liegt das Gewebe zu tief (nahe der Dämmplatte), ist die Rissbrückungswirkung hinfällig; liegt es zu flach, schält es unter Temperaturwechselbelastung ab.
An den Ecken aller Öffnungen (Fenster, Türen, Rollladenkästen) sind diagonale Zusatzstreifen desselben Gewebes einzulegen — Mindestmaß ca. 35 × 20 cm, diagonal auf die Ecke ausgerichtet. Diese Spannungsspitzen entstehen durch den Unterschied in der Temperaturausdehnung zwischen Sturz/Leibung und angrenzender Fläche; ohne Diagonalarmierung treten dort typischerweise 45°-Risse innerhalb von 2–4 Jahren auf.
Überlappungen zwischen benachbarten Gewebezuschnitten sind mit mindestens 100 mm auszuführen (EAD 040083-00-0404). Kürzere Stöße gelten als handwerklicher Mangel und können bei Sachverständigenprüfung oder Versicherungsfall zur Ablehnung der Gewährleistung führen.
Technische Kennwerte und Normreferenzen
| EPS-Dämmstoffnorm | DIN EN 13163; Systemzulassung ETA nach EAD 040083-00-0404 |
|---|---|
| Mineralwolle-Norm | DIN EN 13162; Verwendungsklasse MWW (Außenputz-WDVS) |
| Klebemörtel Mindest-Klebeanteil | ≥ 40 % der Plattenfläche (Wulst-Punkt) bzw. vollflächig |
| Armierungsgewebe Mindestgewicht | 160 g/m², alkaliresistent (AR-Glas nach EN 15067) |
| Unterputzgesamtdicke | ≥ 3 mm inkl. eingebettetem Gewebe |
| Dübel-Kopfüberdeckung | ≥ 10 mm Armierungsputz über Dübelkopf |
| Verarbeitungstemperatur (ETA-Systemgrenze) | + 5 °C bis +30 °C Untergrund- und Lufttemperatur |
| U-Wert GEG 2024 Sanierung Außenwand | ≤ 0,20 W/(m²K) |
| U-Wert KfW BEG EH 55 Außenwand | ≤ 0,20 W/(m²K) |
| U-Wert KfW BEG EH 40 Außenwand | ≤ 0,15 W/(m²K) |

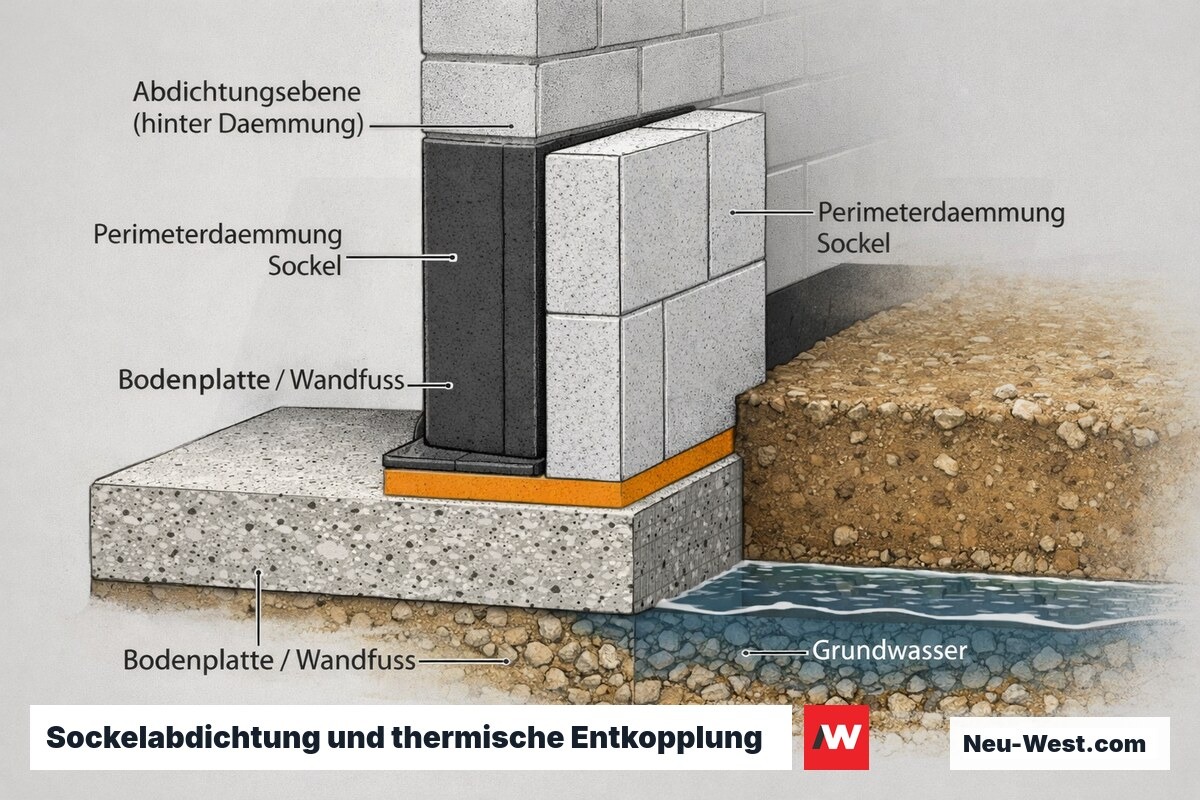

Sockelausbildung: Abdichtungsebene, Frostklasse und thermische Entkopplung
Unterhalb der Spritzwasserzone (nach DIN 18533 ≥ 30 cm über Geländeoberkante) ist XPS statt EPS zwingend: EPS ist wasseraufnahmefähig und verliert bei wiederholten Frost-Tau-Wechseln (geprüft nach DIN EN 12087) messbar an Druckfestigkeit und Dämmwirkung. XPS erreicht Wasseraufnahmen unter 0,7 Vol.-% und bleibt im Frost dauerhaft formstabil.
Die Abdichtungsebene (z.B. PMBC oder Bitumenabdichtung nach DIN 18533) muss hinter den Sockeldämmstoffen durchgeführt sein — nicht davor auf der Dämmplattenoberfläche. Wird Abdichtung erst auf die Platte aufgebracht, kann Wasser über Plattenstöße hinter die Abdichtung gelangen und die Klebeverbindung dauerhaft zerstören.
Die thermische Entkopplung am Wandfuß wird häufig vernachlässigt: Fehlt ein horizontales Perimeterdämmband zwischen Bodenplatte und aufgehender Wand, entsteht eine linienförmige Wärmebrücke mit einem Ψ-Wert von ca. 0,05–0,08 W/(mK), die den energetischen Nachweis für KfW-Förderstandards bei kleinen Gebäuden rechnerisch gefährden kann.
WDVS-Montageablauf: Schritte und Qualitätspunkte
Untergrundprüfung
Haftzugversuch nach DIN EN 1542, CM-Feuchtemessung, Rissdokumentation. Losen Putz abschlagen, Risse schließen, Oberfläche entstauben und entfetten.
Systemauswahl und Beschaffung
Nur ETA-zugelassene Kombination desselben Herstellers verwenden. ETA-Dokument und technische Verarbeitungsrichtlinie auf der Baustelle bereithalten.
Sockelprofil setzen
Aluschiene waagerecht ausrichten, Sturzsicherung montieren; thermisch entkoppeltes Sockelabschlussprofil verwenden; XPS-Dämmung im Sockelbereich vollflächig kleben.
Dämmplatten kleben
Wulst-Punkt oder vollflächig (≥ 40 % Klebeanteil); laufender Verbund (Brickwork), Stoßfugen ≤ 2 mm; Laibungen vollständig dämmen; keine Kreuzfugen an Gebäudeecken.
Mechanisches Dübeln
Nach Klebeaushärtung (mind. 24 h, systemabhängig); Dübel gemäß ETA verteilen; Randzonen mit erhöhter Dübeldichte belegen; Tellerköpfe ≥ 10 mm im Unterputz versenken.
Armierungsputz und Gewebe
Ersten Auftrag aufziehen; Gewebe im vorderen Drittel einbetten (Überlapp ≥ 100 mm); Diagonalarmierung an allen Öffnungsecken; zweiten Auftrag auf feuchten ersten Auftrag auftragen.
Grundierung
Systemkonforme Haftbrücke aufbringen; Körnung der Grundierung auf den Deckputz abstimmen (bei Mineralputz i.d.R. quarzhaltige Tiefengrundierung).
Deckputz
Mineralisch, Kunstharz oder Silikat; Körnung 1,5–3 mm; bei dunklen Farbtönen Hellbezugswert gemäß Systemzulassung prüfen; keine Verarbeitung bei Regen, Frost oder Direktbesonnung.
Typische Montagefehler: Ursachen, Folgeschäden und Thermografie-Nachweis
Der häufigste Thermografie-Befund bei fehlerhaften WDVS-Systemen sind Luftspalte an Plattenstößen: Fugen > 2 mm werden gelegentlich mit Klebemörtel statt mit Mineralwolle-Keilstreifen geschlossen. Im Infrarotbild erscheinen sie als helle Linien, die den lokalen U-Wert um 20–40 % verschlechtern können.
Klassischer Schaden Nr. 2 ist die fehlende Diagonalarmierung an Öffnungsecken. 45°-Risse am Fenstereck sind in der Sachverständigenpraxis der häufigste Mangelbefund bei WDVS-Ausführungen unter fünf Jahren. Die Ursache ist invariant: thermische Zwangsspannungen an den Diskontinuitätsstellen zwischen Sturz und angrenzender Fläche.
Kritisch ist die Verarbeitung bei Grenztemperaturen: Unter +5 °C oder auf direkt besonnten Flächen über +35 °C Untergrundtemperatur trocknet der Armierungsputz inhomogen — die Zementhydratation läuft unvollständig ab, die Endfestigkeit bleibt unter Sollwert. Dieser Fehler ist im Nachhinein nur per Abreißversuch oder Thermografie nachweisbar.
Dämmstoff-Assistent: Systemwahl nach Gebäudeklasse, Brandschutz und Untergrundtyp
Welche Situation trifft auf Ihr Bauvorhaben zu?
Mischsysteme: Haftungsrisiko liegt beim Verarbeiter
Wer Dämmplatte von Hersteller A, Dübel von B und Armierungsputz von C kombiniert, arbeitet ohne Systemzulassung. Im Schadensfall haftet der Verarbeiter persönlich — weder Produkthaftung noch Bauleistungsversicherung greifen für nicht systemzugelassene Kombinationen.
Thermografie als Abnahme-Werkzeug
Eine Infrarotaufnahme der verputzten Fassade bei ΔT ≥ 10 K zwischen innen und außen macht Stoßfugen-Luftspalte, fehlende Dübel und Wärmebrücken sichtbar — und dokumentiert die Ausführungsqualität rechtssicher vor der förmlichen Abnahme.

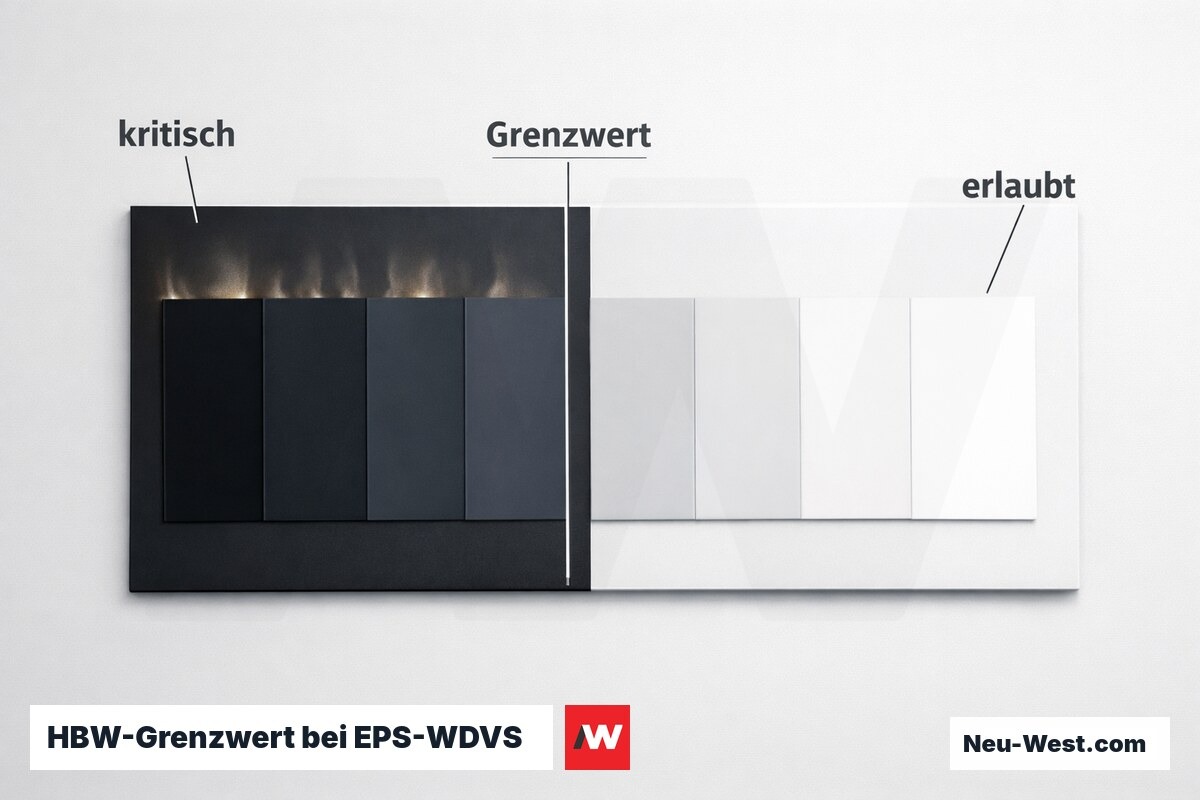

Hellbezugswert und Globalstrahlung
Dunkle Deckputzfarben (Hellbezugswert < 20) können bei Südlage und Direkteinstrahlung Oberflächentemperaturen bis 80 °C erreichen. Die damit verbundene Temperaturdehnung kann Deckputzrisse erzeugen, wenn das Armierungssystem nicht auf hohe Temperaturamplituden ausgelegt ist — viele Systemzulassungen begrenzen den Mindest-HBW deshalb auf 20–25.
WDVS auf Altputz: Wann reicht Überarbeitung, wann ist Abnahme Pflicht?
Die Entscheidungsgrundlage liefert WTA-Merkblatt 2-9 (Wärmedämmverbundsysteme): Altputzabschlag ist zwingend, wenn der Mittelwert der Haftzugfestigkeit unter 0,25 N/mm² fällt oder einzelne Messwerte unter 0,08 N/mm² liegen — unabhängig davon, wie fest der Putz optisch erscheint.

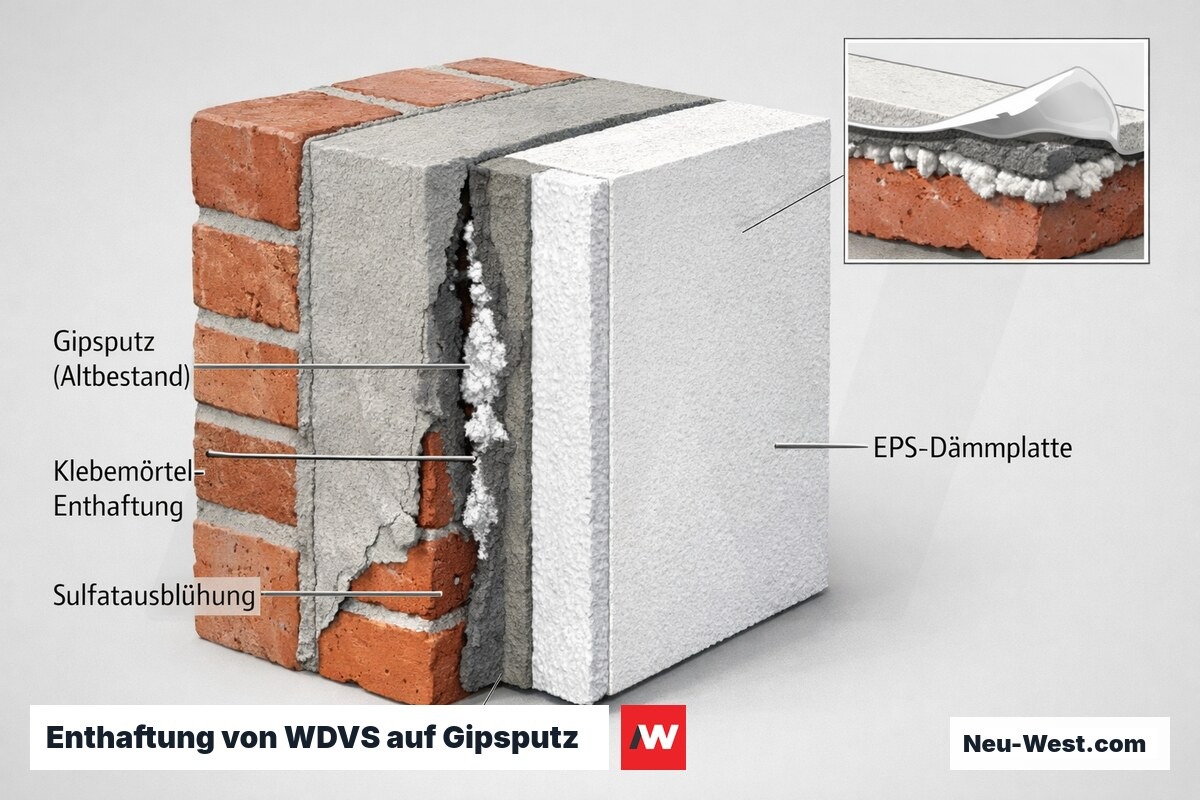

Besondere Vorsicht gilt bei Gipsputz: Er ist mit mineralischen WDVS-Klebemörteln chemisch inkompatibel; die Kapillarstruktur von Gips führt zu Feuchteakkumulation an der Grenzfläche, die Sulfatausblühungen und Enthaftung provoziert. Eine WDVS-Applikation direkt auf Gipsputz ist nach geltenden Systemzulassungen nicht zulässig — vollständige Entfernung ist technisch obligatorisch.
Auch auf alten Dispersionsfarben oder sperrenden Anstrichen ist direktes Überkleben kritisch: Der Klebefilm haftet an der Farbe, nicht am Untergrund — und die Farbe selbst kann bei Feuchtebelastung abschalten. Probeabschlag und Haftzugtest nach Entfernung der Farbe sind hier Minimum vor jeder Entscheidung.
Was kostet WDVS anbringen lassen?
Richtwerte für Bestandsgebäude in Berlin (2024/2025). Gerüstkosten sind gesondert ausgewiesen; die Gesamtposition schließt sie ein. Preisunterschiede entstehen durch Untergrundaufwand, Dämmstoffwahl und Putzqualität.
| Leistung | Preis-Spanne (Richtwert) |
|---|---|
| Untergrundprüfung (Haftzugversuch, CM-Messung) | 3–8 €/m² |
| Altputz abschlagen, falls erforderlich | 8–15 €/m² |
| EPS-System 160 mm inkl. Armierung und Putz | 72–98 €/m² |
| EPS-System 200 mm inkl. Armierung und Putz | 85–115 €/m² |
| Mineralwolle-System 160 mm inkl. Armierung und Putz | 95–130 €/m² |
| Holzfaser-System 140 mm inkl. Armierung und Putz | 118–165 €/m² |
| Sockelbereich XPS vollflächig inkl. Abdichtung | 95–140 €/m² |
| Fensterlaibungen dämmen (linear) | 28–48 €/lm |
| Gerüst (EFH, 4–6 Wochen) | 15–28 €/m² Fassadenfläche |
| Gesamtkosten EFH ca. 150 m² Fassade, EPS, inkl. Gerüst | 120–195 €/m² |
Richtwerte für Berlin/Brandenburg, projektabhängig — kostenloses Festpreis-Angebot anfragen.

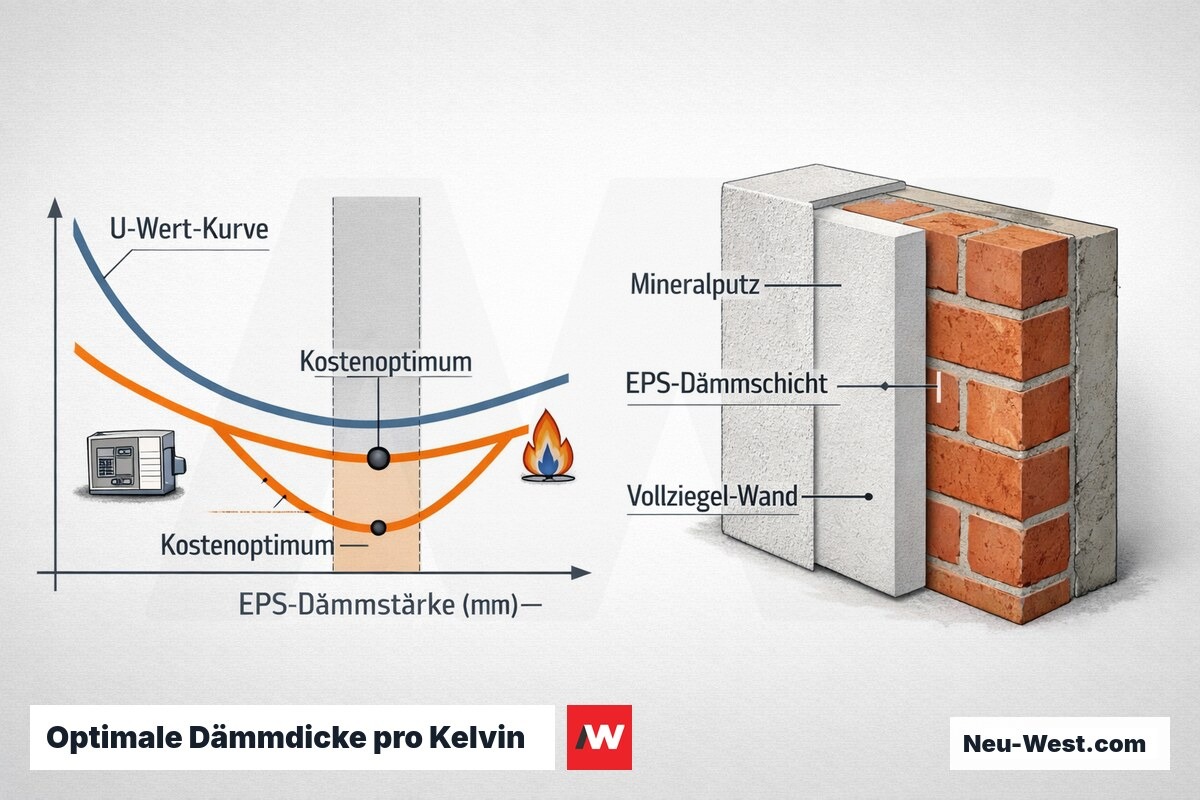

Grenzkosten pro Kelvin: Optimale Dämmdicke für Berlin im Wärmepumpen-Szenario
Das wirtschaftliche Optimum ergibt sich aus der Annuität der Mehrinvestition gegenüber dem jährlichen Energieeinsparwert. Für Berlin (ca. 3.400 Heizgradtage/a) und eine Wärmepumpe mit JAZ 3,5 liegt der Wärmeerzeugungspreis bei ca. 0,09 €/kWh_th (Strompreis 0,32 €/kWh). Je 10 mm zusätzliche EPS-Dicke (λ = 0,035 W/(mK)) sinkt der U-Wert einer 36-cm-Vollziegelwand von ca. 0,40 W/(m²K) bei 0 mm auf ca. 0,18 W/(m²K) bei 200 mm.
Der Grenznutzen ist degressiv: Jede weitere 10-mm-Schicht über 160 mm bringt weniger als 0,01 W/(m²K) U-Wert-Verbesserung — der Dämmeffekt sättigt. Rechnerisch liegt das Kostenoptimum bei Wärmepumpe zwischen 180–200 mm EPS; bei Gasheizung (ca. 0,12 €/kWh_th) verschiebt sich der Break-even auf ca. 130–150 mm.
KfW BEG EH 55 fordert U ≤ 0,20 W/(m²K), EH 40 fordert U ≤ 0,15 W/(m²K) für die Außenwand — beide Grenzwerte liegen im Bereich 140–200 mm EPS auf Vollziegel und sind damit energetisch sinnvoll und förderfähig. Das GEG 2024 setzt den Sanierungsmindest bei U ≤ 0,20 W/(m²K), erreichbar ab ca. 120 mm EPS auf Vollziegel.
