Video: Energiemanagementsystemvon Neuwest Bauleitern empfohlen
EMS für PV, Speicher & steuerbare Lasten

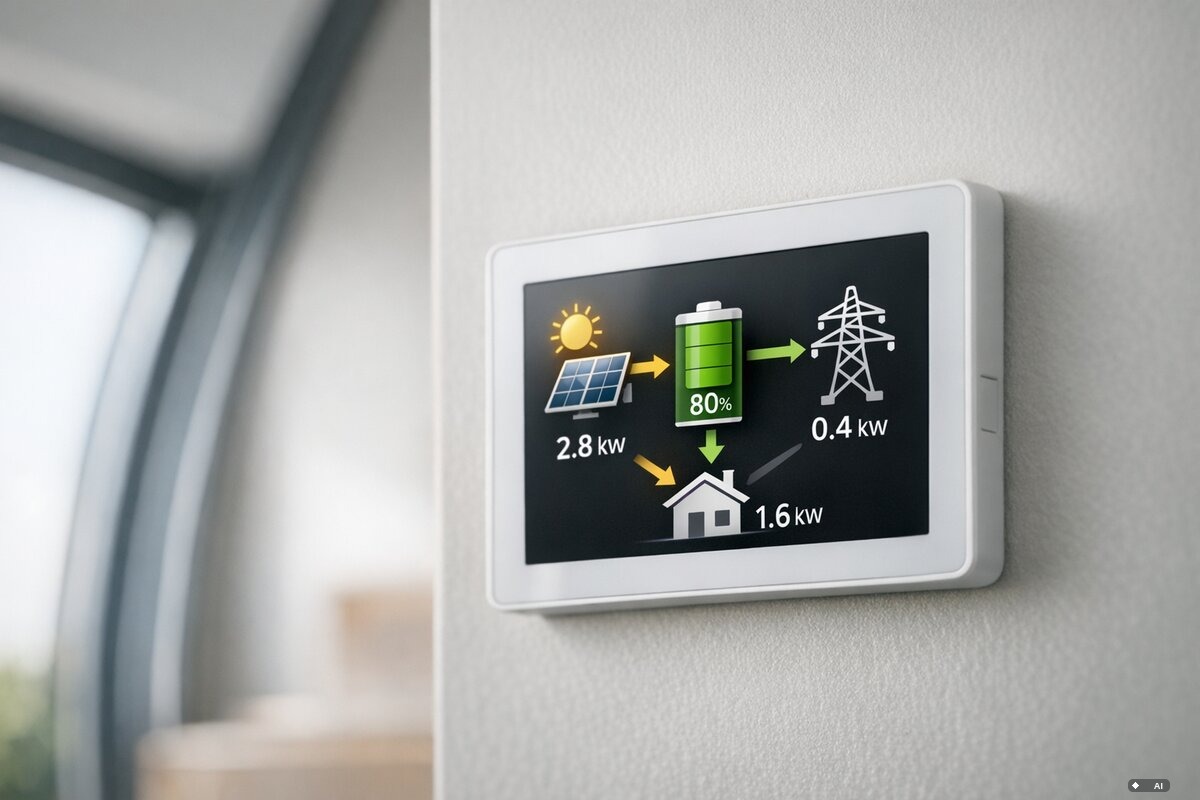

Energiemanagementsystem einbauen lassen in Berlin

Ein Energiemanagementsystem (EMS) koordiniert Photovoltaikanlage, Batteriespeicher, Wärmepumpe und Wallbox so, dass selbst erzeugter Strom möglichst vollständig im Gebäude verbleibt. Ohne EMS regelt jede Komponente sich autonom nach eigenen Algorithmen — mit EMS entscheidet eine zentrale Regellogik, welche Last wann mit welcher Quelle versorgt wird.

Entscheidend für den realen Nutzen ist die Qualität der Kommunikationsanbindung (Modbus TCP, EEBUS, SG-Ready) und die Regelstrategie: Ein statischer Schwellwert-Regler erzielt 5–8 % schlechtere Eigenverbrauchsquoten als ein prognosebasiertes System mit stündlicher PV- und Lastvorhersage. Der Einbau erfordert neben der Hardware-Installation eine sorgfältige Parametrierung aller Schutzgrenzwerte gemäß VDE-AR-N 4105.

Leistungsumfang

Was umfasst das Einbauen eines Energiemanagementsystems?

  • Systemanalyse: PV-Ertragsprofil, Speicher-SoC-Verhalten und Lastgänge je Phase (L1/L2/L3) messtechnisch erfassen
  • EMS-Planung: Protokollmatrix (Modbus TCP/EEBUS/SG-Ready), §14a-EnWG-Schnittstelle und Netz-Einspeisepunkt festlegen
  • Hardware-Installation: EMS-Gateway, MID-geeichte CT-Strommessung an allen drei Phasen, Steuerleitungen verlegen
  • Inbetriebnahme & Parametrierung: SoC-Grenzwerte, Inselbetriebsmodus, Prioritätenlogik Eigenverbrauch/Einspeisung/Netzbezug
  • Netzschutz-Konfiguration: NA-Schutz nach VDE-AR-N 4105, Blindleistungsregelung (cos φ), §14a-Steuerkanal einrichten
  • Übergabe & Monitoring: Webportal/App-Einrichtung, Firmware-Updateprozess dokumentieren, Messdaten-Archivierung konfigurieren

Anlagen mit Lithium-Speicher erfordern zusätzlich die Abstimmung der BMS-Kommunikation (Battery Management System) mit dem EMS — nur so werden Lade- und Entladeströme zellschutzkonform begrenzt und die Speicher-Herstellergarantie nicht gefährdet.

70–85 %Eigenverbrauchsquote mit EMS, PV und Speicher
≤ 120 sMax. Reaktionszeit auf §14a-Netzampel-Signal
10–90 %SOC-Ladefenster für optimierte Batterielebensdauer
1–2 TageTypische Installations- und Inbetriebnahmedauer

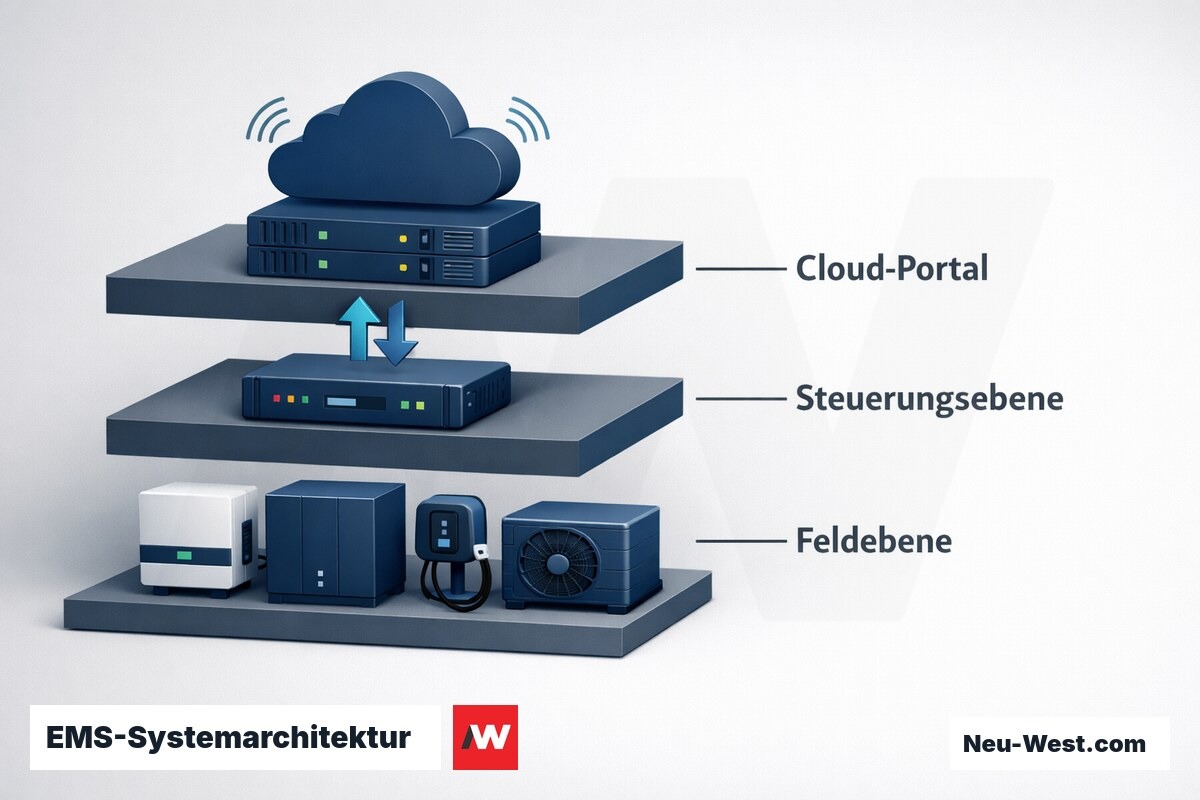

EMS-Systemarchitektur: Drei-Ebenen-Modell – Erklär-Grafik (NEUWEST Berlin)

§14a EnWG: Netzampel-Signal und EMS-Reaktionspflicht

Seit 2024 regelt §14a EnWG die Netzampel-Steuerung: Netzbetreiber dürfen steuerbare Verbrauchseinrichtungen — Wärmepumpe, Wallbox, Klimaanlage — in Spitzenlastzeiten auf bis zu 4,2 kW drosseln. Das EMS muss dieses Signal innerhalb von maximal 120 Sekunden umsetzen.

Im Gegenzug erhalten Anlagenbetreiber eine Netzentgeltreduzierung: je nach Netzbetreiber bis zu 60 % auf den gedrosselten Leistungsanteil. Das EMS übernimmt dabei die Priorisierung — etwa Wärmepumpe abregeln, E-Laden pausieren, Batteriespeicher aber weiter laden.

Wer die 120-Sekunden-Pflicht nicht erfüllt, riskiert, dass der Netzbetreiber direkt per Rundsteuerempfänger eingreift — ohne Rücksicht auf laufende Prozesse. Die EMS-Parametrierung muss diese Szenarien explizit abbilden.

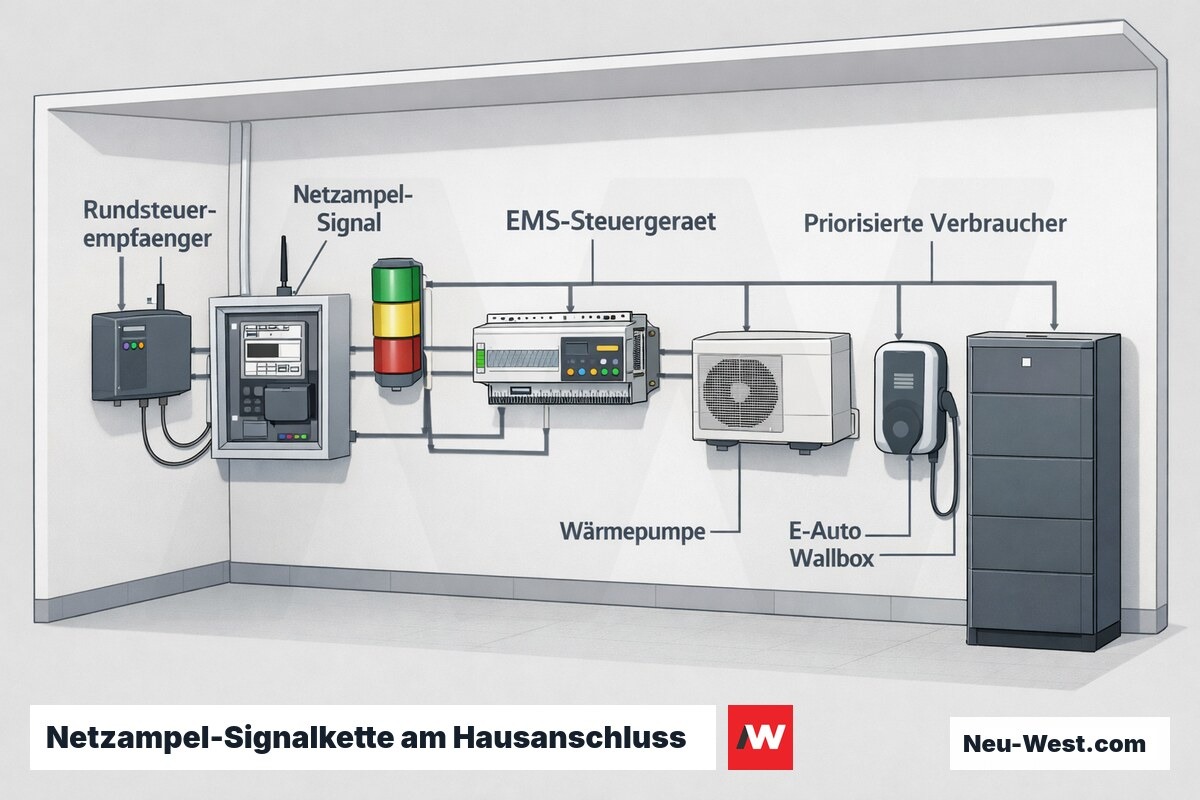

Querschnitt Technikraum: Netzampel-Signal vom Rundsteuerempfänger zum EMS, das Wärmepumpe, Wallbox und Batteriespeicher priorisiert steuert.
Im Vergleich

EMS-Architekturtypen im Vergleich

KriteriumLokal (OnPremise)Cloud-basiertHybrid
DatenspeicherungGerät vor OrtCloud-ServerLokal + Cloud-Backup
Internet-AbhängigkeitKeineJa — Steuerung offline limitiertBackup-Logik lokal
Update-FlexibilitätManuell / eingeschränktAutomatisch (OTA)Automatisch (OTA)
CybersicherheitsrisikoGering (kein ext. Zugriff)Mittel (API-Exposition)Mittel
Wetterprognose-IntegrationNeinJaJa
§14a-KompatibilitätJa (Direktsignal)Ja (API/SMGW)Ja (beides)

SMGW-Pflicht: Wenn das EMS ans Messsystem muss

Anlagen mit Jahresverbrauch über 6.000 kWh oder steuerbarer Leistung ab 4,2 kW unterliegen nach §29 MsbG der SMGW-Einbaupflicht. Ein EMS ohne zertifizierte SMGW-Schnittstelle arbeitet in diesen Fällen nicht rechtskonform.

Das Smart Meter Gateway kommuniziert über die CLS-Schnittstelle (Controllable Local Systems) mit dem EMS — der Zugriff erfordert BSI-zertifizierte Gateway-Admin-Software und muss vom Messstellenbetreiber freigeschaltet werden.

Dieser Freischaltprozess dauert typisch 4–12 Wochen und ist von der EMS-Inbetriebnahme zu trennen. Wer das SMGW-Thema im Projektzeitplan ignoriert, riskiert monatelange Wartezeiten vor dem echten Betrieb.

Interaktiv

EMS-Mehrertrag und Amortisation berechnen

Bemessungsbasis: spezifischer Jahresertrag 1.000 kWh/kWp (DWD-Referenzstandort Berlin-Mitte), EMS-bedingter Eigenverbrauchsanstieg 20 Prozentpunkte gegenüber ungeregelter Anlage, Arbeitspreis 0,30 EUR/kWh. Linke Summe: jährlicher Finanzmehrwert durch erhöhten Eigenverbrauch. Rechte Summe: EMS-Systemkosten (Hardware + Integration). Quotient beider Werte ergibt den Kapitalrückfluss in Jahren.

EMS-Mehrertrag (kWh/Jahr)
Richtkosten inkl. Arbeit

Unverbindlicher Richtwert – der genaue Preis hängt von Untergrund, Aufwand und Ausführung ab.

So gehen wir vor

Ablauf: EMS einbauen — von der Planung bis zur Anmeldung

1

Systemauslegung und Kommunikationsplanung

Protokollwahl (Modbus TCP/RTU, SunSpec, EEBUS, REST), Schnittstellen zu PV-Wechselrichter, Speicher, Wärmepumpe und Wallbox klären. SMGW-Pflicht prüfen.

2

Montage Messhardware und Kommunikationsbus

Energiezähler am Hausanschlusspunkt als Referenz montieren, geschirmte Buskabel verlegen, Abschlusswiderstände (120 Ω bei Modbus RTU) an beiden Leitungsenden setzen.

3

EMS-Controller-Integration

Controller in Unterverteilung oder Zählerschrank einbauen, Spannungsversorgung und Schutzisolation nach VDE 0100-600 herstellen.

4

Parametrierung

Ladestrategien, SOC-Grenzen (empfohlen 10–90 %), Einspeise-Limit nach EEG, §14a-Reaktionsprofil und Notstrommodus konfigurieren. Wetterdaten-API aktivieren und testen.

5

Inbetriebnahmetest und Abnahmeprotokoll

Alle Steuersignale durchschalten, Zählerlesungen vergleichen, Schutzfunktionen testen. Protokoll mit Messwerten, Parametern und Zählerständen erstellen.

6

Anmeldung beim Netzbetreiber und MaStR-Eintrag

EMS als Teil der Gesamtanlage im Marktstammdatenregister erfassen. Bei §14a-Einbindung zusätzliches Anmeldeformular für steuerbare Verbrauchseinrichtungen einreichen.

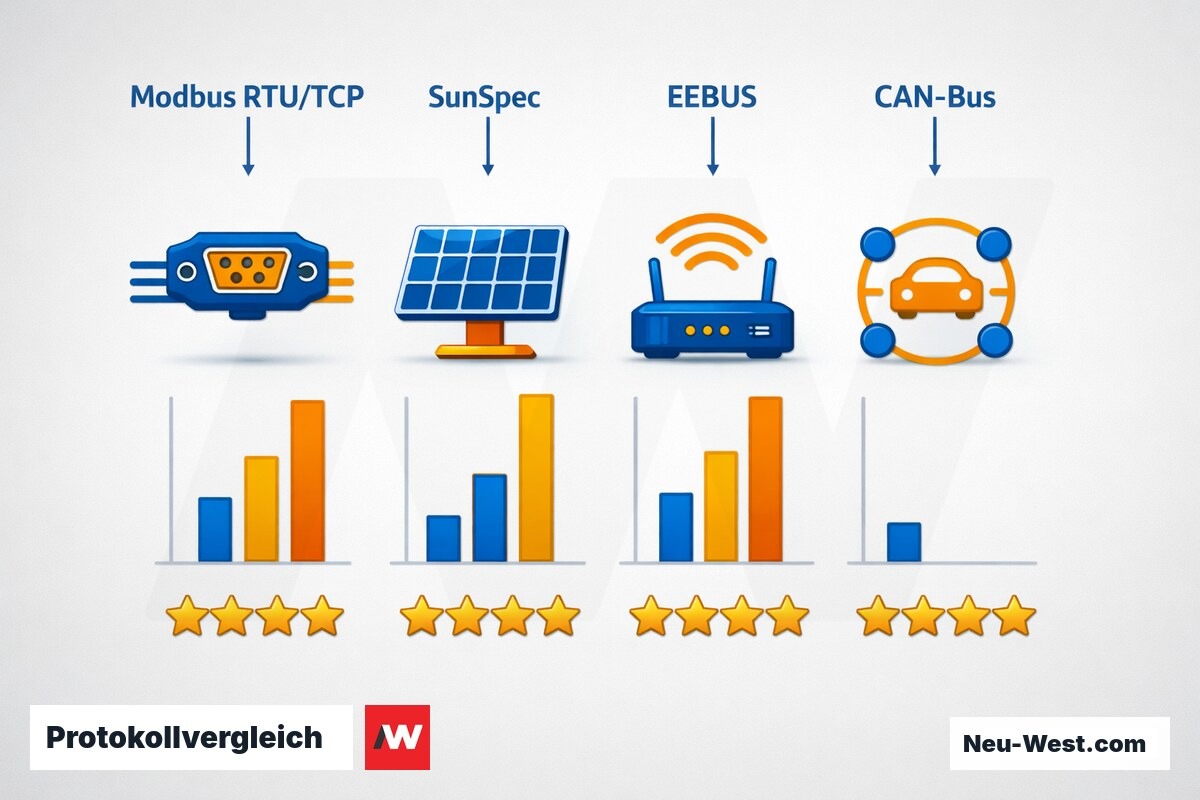

Protokollvergleich: Modbus / SunSpec / EEBUS / CAN-Bus – Erklär-Grafik (NEUWEST Berlin)

Wetterprognose im EMS: Prädiktive statt reaktiver Ladestrategie

Reaktive EMS-Systeme steuern den Speicher nur anhand des aktuellen PV-Ertrags. Prädiktive Systeme integrieren 24–48-Stunden-Wetterprognosen über API und laden den Speicher bei prognostizierter Bewölkung bereits am Vorabend höher auf.

Dieser Unterschied ist quantifizierbar: In Simulationsvergleichen erreichen prädiktive EMS-Systeme 5–12 Prozentpunkte höhere Eigenverbrauchsquoten als rein reaktive — besonders ausgeprägt in Übergangsmonaten mit wechselhaftem Wetter.

Voraussetzung ist eine stabile Internetverbindung und ein Anbieter mit Wetterdaten-API (z.B. DWD oder ECMWF). Bei Neubauprojekten sollte eine redundante LAN-/LTE-Infrastruktur bereits in der Gebäudeplanung berücksichtigt werden.

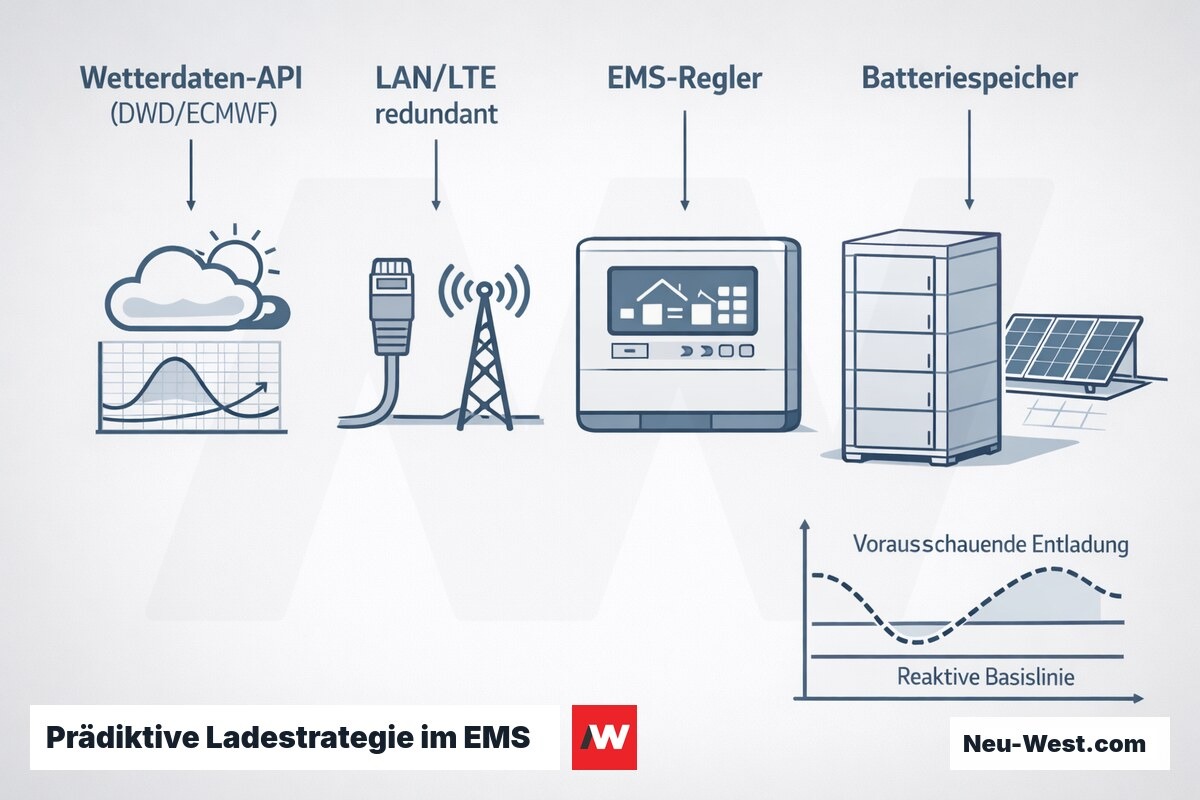

Erklär-Grafik: Wetterprognose-API über redundante LAN/LTE-Leitung steuert EMS-Regler und Batteriespeicher für vorausschauendes Laden statt reaktiver Regelung.
Preise & Kosten

Was kostet Energiemanagementsystem einbauen?

Die Kosten richten sich nach Systemgröße, Schnittstellenanzahl und SMGW-Einbindung. Richtwerte inkl. Material und Montage, ohne PV-Anlage und Batteriespeicher.

LeistungPreis-Spanne (Richtwert)
EMS-Basis (lokal, bis 10 kWp, ohne SMGW)800–1.500 EUR
EMS mit Cloudanbindung und Wetterdaten-API1.200–2.500 EUR
Erweitertes EMS (Wärmepumpe + Wallbox + Speicher)2.000–4.500 EUR
Nachrüstung SMGW-Schnittstelle (CLS-Anbindung)300–800 EUR
Inbetriebnahme, Parametrierung, Abnahmeprotokoll400–900 EUR
Notstrom-Konfiguration inkl. zertifizierter Umschalteinrichtung600–1.500 EUR

Richtwerte für Berlin/Brandenburg, projektabhängig — kostenloses Festpreis-Angebot anfragen.

Batterielebensdauer: Was EMS-Einstellungen wirklich bewirken

LFP-Zellen (Lithium-Eisenphosphat) verlieren bei regelmäßigem Laden über 95 % SOC oder Entladen unter 5 % messbar Kapazität. Ein EMS mit einstellbarem Ladefenster von 10–90 % verlängert die kalendarische Lebensdauer nachweislich.

Bei NMC-Zellen (Nickel-Mangan-Cobalt) ist der Degradationsstress bei hohem SOC noch ausgeprägter — Hersteller empfehlen dort eine Dauerobergrenze von 80 %, was die nutzbare Kapazität reduziert, die Kapazitätsretention über 10 Jahre aber messbar verbessert.

Temperaturabhängige Laderegelung ist ein weiteres EMS-Feature: Unter 5 °C und über 40 °C Zellentemperatur sollte das EMS die Laderate automatisch drosseln, um Lithium-Plating — Ursache für dauerhaften Innenwiderstandsanstieg — zu vermeiden.

Lösungs-Finder

EMS-Klasse und Kommunikationsprotokoll ermitteln

Welche Gebäudenutzung und Zusatzverbraucher bestimmen Ihre EMS-Konfiguration?

EMS-Klasse Basic (Eigenverbrauchsoptimierung). Kommunikation: SunSpec Modbus RTU über RS-485 zwischen Wechselrichter und Batteriesystem. Steuertiefe: 2–3 Datenpunkte (Wechselrichterleistung, Speicher-SoC, Einspeisepunkt). Notstromfähigkeit nur mit separater Backup-Box nachrüstbar — bei Basic-EMS ohne Zusatzverbraucher selten wirtschaftlich sinnvoll.
EMS-Klasse Standard (Lastverschiebung). Kommunikation: SunSpec Modbus TCP/IP + SG-Ready-Schnittstelle (4 Betriebsmodi: Sperrung / Normalbetrieb / Einschaltempfehlung / Einschaltbefehl). Das EMS nutzt thermische Trägheit des Gebäudes als Puffer: Vorlauftemperatur-Anhebung bei PV-Überschuss verringert Abendlast um 30–50 %. Datenpunkte: 8–12.
EMS-Klasse Standard+ (PV-gesteuertes Laden). Kommunikation: OCPP 1.6J (Wallbox) + SunSpec Modbus TCP. Überschussladen aktiviert ab ca. 1,4 kW (6 A × 230 V Mindeststromschwelle nach IEC 61851-1). Bei bidirektionaler Wallbox (V2G/V2H): ISO 15118-20 erforderlich, zusätzliches EMS-Modul für Vehicle-to-Home-Betrieb notwendig. Datenpunkte: 10–15.
EMS-Klasse Premium (Mehrlasten-Prioritätsmatrix). Kommunikation: EEBUS-Protokoll (Geräte-zu-Geräte) + SunSpec Modbus TCP + SG-Ready. Das EMS verwaltet dynamisch: WP-Vorlauftemperatur-Ziel vs. E-Auto-SoC-Ziel vs. Speicherbefüllung. Ohne Prioritätslogik droht Überlast am Hausanschluss (HAK-Grenzwert). Datenpunkte: 18–25.
EMS-Klasse Professional (Sektorkopplung + Submessung). Kommunikation: SunSpec + DLMS/COSEM (IEC 62056) für Smart-Meter-Gateway-Anbindung. Steuerbare Verbrauchseinrichtungen (Wallbox, WP) mit ≥ 4,2 kW Bezugsleistung müssen nach § 14a EnWG netzdienlich regelbar sein — das EMS muss Steuersignale des Netzbetreibers integrieren können. Separate Untermesskonzepte je Wohneinheit gesetzlich erforderlich.
EMS-Klasse Industrial (Lastspitzenmanagement + Bilanzierung). Kommunikation: OCPP 2.0.1 (Ladeinfrastruktur) + SunSpec + IEC 61850 bei Eigentrafostation. Primärziel: Leistungsspitzen im 15-Minuten-Messfenster kappen (Netznutzungsentgelt-Optimierung nach StromNEV). EMS-Zertifizierung nach DIN EN ISO 50001 ist Voraussetzung für BAFA-Förderanträge und KfW-Effizienzkredit gewerblich.
Technische Daten

Technische Kennwerte: EMS im Überblick

KommunikationsprotokolleModbus TCP/RTU, SunSpec, EEBUS, REST/JSON, CAN
Reaktionszeit Direktsteuerungtypisch < 200 ms
Reaktionszeit §14a-Netzampel≤ 120 s (netzbetreiberseits vorgegeben)
SOC-Messgenauigkeit BMS± 2–3 %
Eigenverbrauch Steuergerät2–8 W
Datenlogging-Intervall1–15 Minuten (konfigurierbar)
Netzsicherheitsnorm InselnetzbetriebVDE-AR-N 4105, IEC 62116
CybersicherheitsnormIEC 62443 Teil 2-4 / 3-3

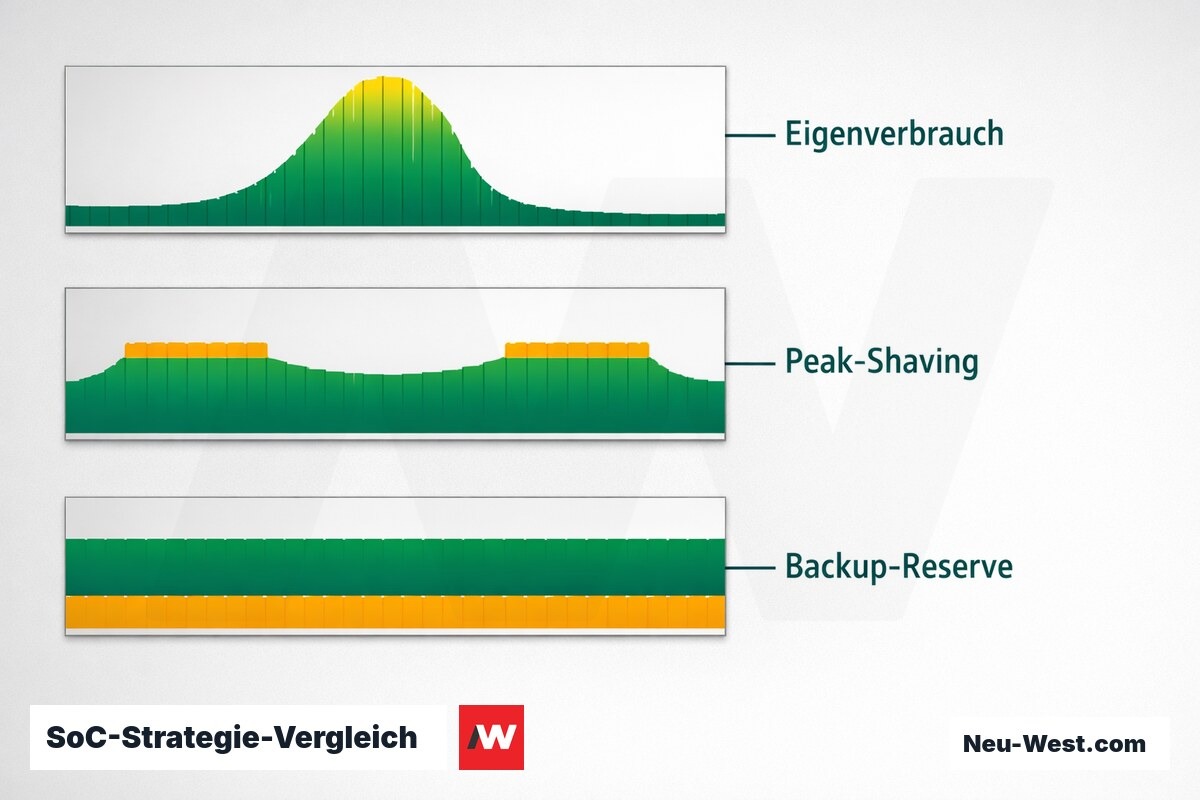

SoC-Strategie-Vergleich: Tagesprofil je Betriebsmodus – Erklär-Grafik (NEUWEST Berlin)

Notstrom und Inselnetzbetrieb: Technik und Normklassen

Inselnetzbetrieb erfordert eine zertifizierte Netz-Trennstelle, die den Hausbereich sicher vom öffentlichen Netz entkoppelt — vorgeschrieben nach VDE-AR-N 4105 und VDE-AR-N 4100. Das EMS muss im Inselbetrieb stabile 50 Hz ± 0,2 Hz und 230 V ± 10 % gewährleisten.

Herkömmliche netzgekoppelte Wechselrichter schalten bei Netzausfall per Anti-Islanding-Schutz (VDE-AR-N 4105 §5.7) zwingend ab. Inselnetzbetrieb setzt explizit für diesen Modus freigegebene Off-Grid-Wechselrichter voraus — ein Merkmal, das bei der Komponentenwahl geprüft werden muss.

Normkonform werden drei Betriebsklassen unterschieden: Schwarzstart-fähige Systeme (Anlauf ohne Netz), Backup-Systeme mit Umschaltzeit < 20 ms (Typ USV) und einfache Notstrom-Inseln mit Umschaltzeit bis 2 s. Jede Klasse stellt andere Anforderungen an EMS, Wechselrichter und Umschalteinrichtung.

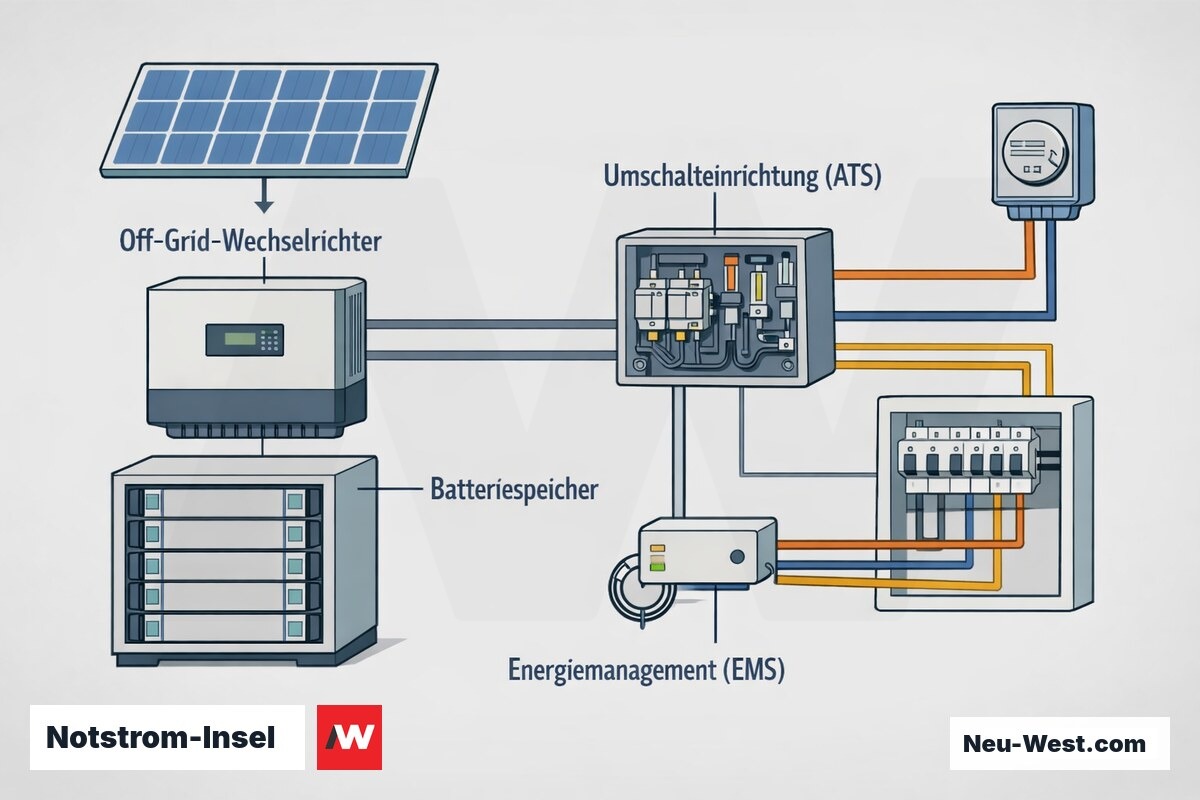

Schema eines Inselnetz-Notstromsystems mit Off-Grid-Wechselrichter, Batteriespeicher, EMS und automatischer Umschalteinrichtung samt Netz- und Lastanschluss.

SMGW-Pflicht vor Projektstart klären

Anlagen mit Jahresverbrauch über 6.000 kWh oder steuerbarer Leistung ab 4,2 kW unterliegen der SMGW-Einbaupflicht (§29 MsbG). Die CLS-Freischaltung durch den Messstellenbetreiber dauert 4–12 Wochen — zwingend vor EMS-Inbetriebnahme beantragen.

Wetterdaten-API vor Abnahme aktivieren

Systeme ohne Prognose-Integration arbeiten rein reaktiv und erreichen 5–12 Prozentpunkte geringere Eigenverbrauchsquoten. Die API-Konfiguration sollte bereits beim Inbetriebnahmeprotokoll getestet und dokumentiert sein.

MaStR-Eintrag für Gesamtanlage erforderlich

Das EMS muss im Marktstammdatenregister als Teil der Gesamtanlage (PV + Speicher + EMS) erfasst werden. Fehlende Einträge blockieren die Netzentgeltreduzierung nach §14a EnWG und können die Einspeisevergütung verzögern.

Cybersicherheit im EMS: IEC 62443 als Maßstab

EMS kommunizieren über API-Schnittstellen, MQTT oder Modbus TCP mit Cloud-Diensten und externen Steuergeräten. Ohne gehärtete Konfiguration entstehen Angriffsvektoren direkt auf Batteriesteuerung und Hauselektrik — ein unterschätztes Risiko bei vernetzten Gebäudeenergiesystemen.

Die Normenreihe IEC 62443 (Teil 2-4 und 3-3) definiert Sicherheitslevel SL 1–4 für industrielle Automatisierungssysteme. Für Wohngebäude-EMS gilt SL 1 als Mindeststandard; Cloud-fähige Systeme mit Fernzugriff sollten SL 2 erfüllen.

Praktisch prüfbare Merkmale: TLS 1.2 oder höher für alle externen Kommunikationswege, Firmware-Signaturprüfung vor OTA-Updates, rollenbasierter Zugriff ohne Standardpasswörter und ein dokumentierter Patch-Rhythmus des Herstellers. Diese Anforderungen sollten im Ausschreibungstext verankert werden.

Interaktiv

Backup-Reserve vs. Eigenverbrauch: SoC-Schwelle einstellen

Das EMS hält den Batteriespeicher dauerhaft oberhalb der konfigurierten Mindest-Ladereserve (State of Charge). Jeder reservierte Prozentpunkt entzieht der täglichen Eigenverbrauchsoptimierung Kapazität — der Regler zeigt den simulierten Einfluss auf Eigenverbrauchsquote und Netzeinspeisung.

Backup-SoC-Schwelle
Zeitlicher Ablauf

Projektphasen: EMS einbauen — Zeitplan

  • Systemauslegung und Schnittstellenklärung1–2 Wochen
  • SMGW-Antrag beim Messstellenbetreiber (falls pflichtrelevant)4–12 Wochen
  • Komponentenbestellung (EMS-Controller, Messtechnik)1–4 Wochen
  • Installation, Parametrierung, Inbetriebnahmetest1–2 Tage
  • Abnahmeprotokoll und Netzbetreiber-Anmeldung1–2 Wochen
  • MaStR-Eintrag und Netzentgeltreduzierung aktiv2–8 Wochen

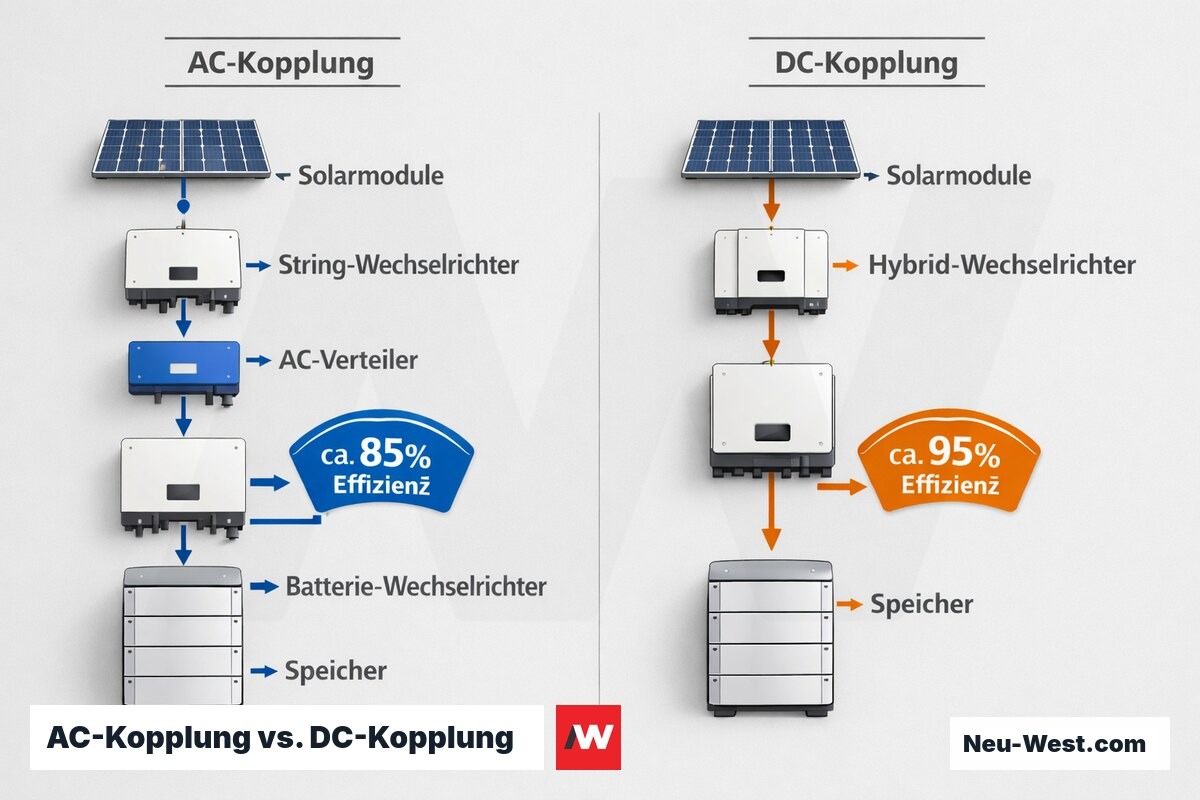

AC-Kopplung vs. DC-Kopplung: Energiefluss und Systemwirkungsgrad – Erklär-Grafik (NEUWEST Berlin)

EMS-Installationsfehler: Ursachen und Erkennung

Der häufigste Fehler ist ein falsch positionierter Energiezähler: Wird nicht der Hausanschlusspunkt, sondern ein Unterzähler als Referenz genutzt, rechnet das EMS mit falschen Basiswerten — Speicher lädt zur Unzeit, Eigenverbrauchsquote sinkt messbar.

Kommunikationsfehler auf Modbus-RTU-Leitungen entstehen oft durch fehlende Schirmung, fehlende Abschlusswiderstände (120 Ω an jedem Leitungsende) oder Kabelführung parallel zu Frequenzumrichtern. Symptom: sporadische Timeouts und fehlerhafte Zählerwerte im EMS-Log.

Falsch parametriertes Einspeise-Limit (z.B. 70-%-Regel nach §9 EEG bei PV-Anlagen über 7 kWp) führt bei der Netzbetreiber-Prüfung zur Beanstandung und kann Nachforderungen des Messstellenbetreibers auslösen. Die Parametrierung muss mit dem Anmeldedokument übereinstimmen.

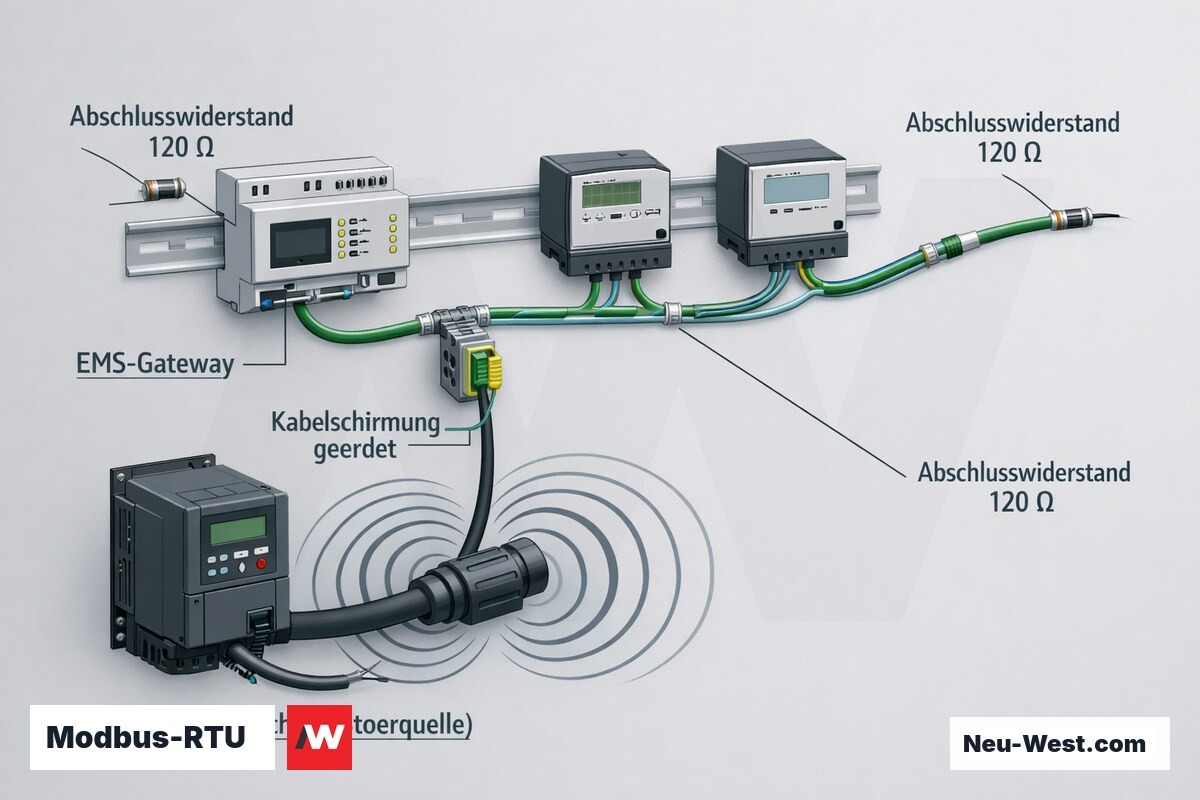

Verdrahtungsschema einer Modbus-RTU-Leitung im EMS mit Abschlusswiderständen, geerdeter Schirmung und störendem Frequenzumrichter.
Kurz erklärt

Wichtige Begriffe rund um Energiemanagementsystem einbauen

SMGW
Smart Meter Gateway — BSI-zertifiziertes Kommunikationsgerät für sichere Messdatenübertragung. Pflicht ab bestimmten Leistungs- und Verbrauchsschwellen nach §29 MsbG; stellt die CLS-Schnittstelle für EMS-Steuerung bereit.
CLS-Schnittstelle
Controllable Local Systems — gesicherter Kommunikationskanal des SMGW zur Ansteuerung steuerbarer Verbraucher und Erzeuger. Zugriff nur über BSI-zertifizierte Gateway-Admin-Software möglich.
SOC
State of Charge — Ladezustand der Batterie in Prozent. EMS optimiert über SOC-Ober- und Untergrenzen gleichzeitig Eigenverbrauchsstrategie und Batteriealterung.
§14a EnWG
Paragraph 14a Energiewirtschaftsgesetz — regelt seit 2024 die netzdienliche Steuerung steuerbarer Verbrauchseinrichtungen gegen reduziertes Netzentgelt. EMS muss Netzampel-Signale innerhalb 120 s umsetzen.
Modbus TCP/RTU
Weit verbreitetes industrielles Kommunikationsprotokoll für Gerätesteuerung über Ethernet (TCP) oder serielle RS-485-Schnittstelle (RTU). Standard für PV-Wechselrichter und Batteriesysteme; erfordert korrekten Abschlusswiderstand (120 Ω).
IEC 62443
Internationale Normenreihe für Cybersicherheit in industriellen Automatisierungs- und Steuerungssystemen (IACS). Definiert Sicherheitslevel SL 1–4; maßgeblich für EMS mit Cloudzugriff und Fernwartung.
Anti-Islanding-Schutz
Sicherheitsfunktion netzgekoppelter Wechselrichter: Bei Netzausfall wird die Einspeisung sofort getrennt (VDE-AR-N 4105 §5.7). Verhindert unbeabsichtigten Inselnetzbetrieb — für echten Notstrombetrieb müssen Off-Grid-fähige Wechselrichter eingesetzt werden.
MaStR
Marktstammdatenregister — Bundesregister für alle Stromerzeugungsanlagen in Deutschland. EMS-Gesamtanlage (PV + Speicher + EMS) muss vollständig eingetragen sein für Einspeisevergütung und §14a-Netzentgeltreduzierung.

Abnahme und Anmeldung: Protokollpflichten bei EMS-Inbetriebnahme

Das Inbetriebnahmeprotokoll muss Zählerstand bei Ersteinschaltung, Kommunikationsschnittstellen-Status, Einspeise-Limit-Parametrierung, SOC-Grenzen und Schutzeinstellungen dokumentieren — es ist Bestandteil der Netzbetreiber-Anmeldungsunterlagen.

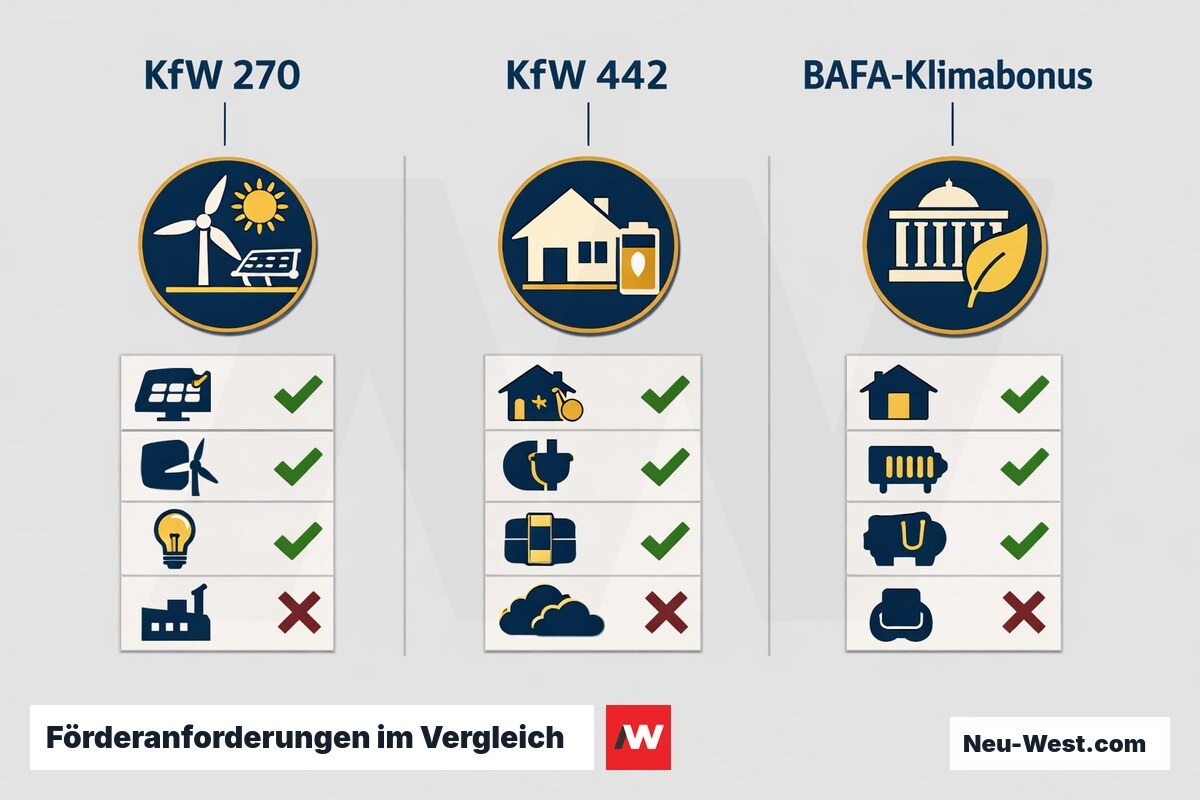

Förderanforderungen im Vergleich: KfW 270 / KfW 442 / BAFA-Klimabonus – Erklär-Grafik (NEUWEST Berlin)

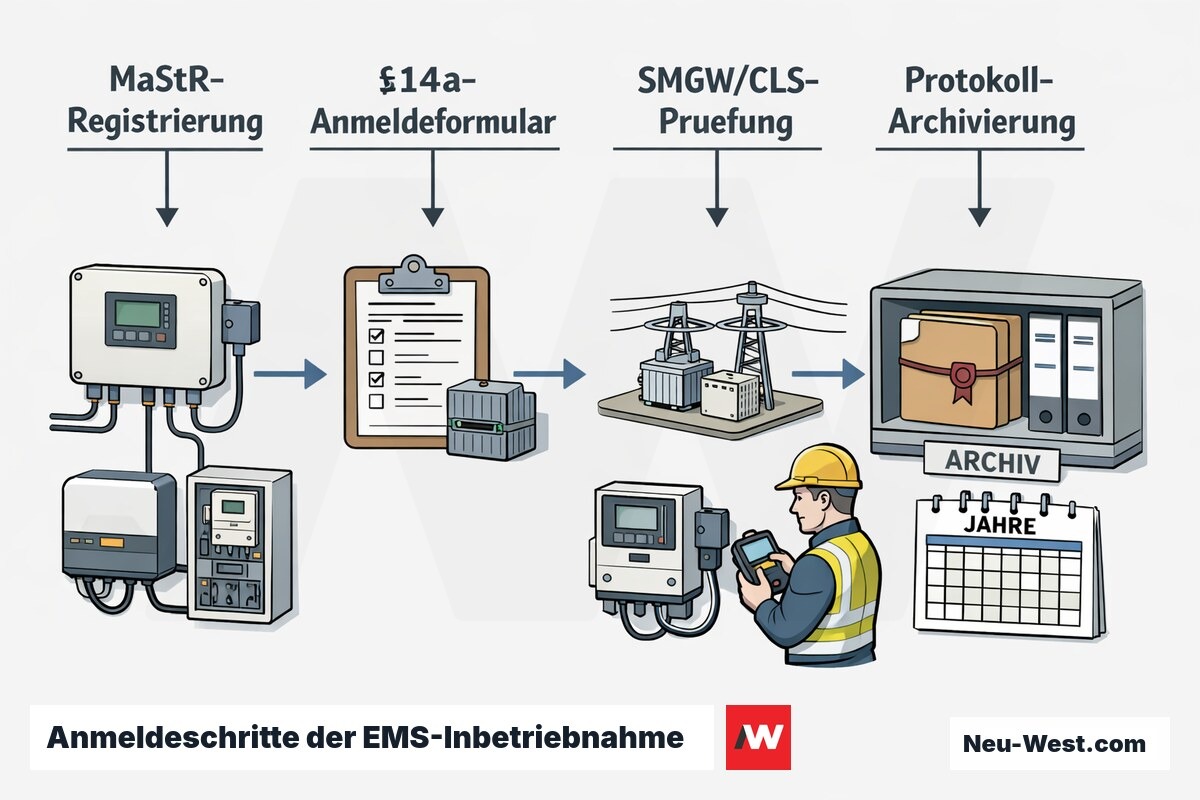

Prozessgrafik der vier Anmelde- und Protokollschritte bei EMS-Inbetriebnahme: MaStR, §14a-Formular, SMGW-CLS-Prüfung und Archivierung

Für den MaStR-Eintrag ist das EMS als Teil der Gesamtanlage zu erfassen. Bei §14a-Einbindung ist zusätzlich ein separates Anmeldeformular für steuerbare Verbrauchseinrichtungen beim Netzbetreiber einzureichen — dieses ist von der allgemeinen PV-Anmeldung verschieden.

Bei SMGW-pflichtigen Anlagen prüft der Messstellenbetreiber die CLS-Parametrierung nach Freischaltung. Das Abnahmeprotokoll sollte mindestens 10 Jahre aufbewahrt werden — entsprechend der üblichen Gewährleistungs- und Prüffristen für Energieanlagen.

Energiemanagementsystem einbauen Fragen & Antworten

Welche Kommunikationsprotokolle verbindet ein EMS mit Wechselrichter und Speicher?
Gängige Schnittstellen sind Modbus TCP für SunSpec-kompatible Wechselrichter und Speicher, CAN bus bei einigen Heimspeichersystemen sowie EEBUS für Wärmepumpen und Wallboxen. Proprietäre Hersteller-Bussysteme (z.B. SMA Speedwire, Fronius Solar.API) schränken die Kombinierbarkeit ein — bei Mischherstellern ist Modbus TCP mit SunSpec-Profil die robustere Wahl. Fehlt ein gemeinsames Protokoll, ist ein Protokoll-Konverter-Gateway nötig, das Komplexität und potenzielle Latenz erhöht.
Was ändert §14a EnWG ab 2024 für ein Heimenergiesystem?
§14a EnWG verpflichtet Netzbetreiber ab 2024 zur steuerbaren Integration von Wärmepumpen, Klimaanlagen und Wallboxen. In Netzengpasssituationen kann der Netzbetreiber deren Bezug auf 4,2 kW je Anlage reduzieren — muss dafür aber reduzierte Netzentgelte gewähren. Das EMS muss diese Steuerbarkeit technisch abbilden: entweder über ein Smart-Meter-Gateway (SMGW) nach BSI TR-03109 oder einen direkten Rundsteuerempfänger-Kanal. Systeme ohne diese Schnittstelle sind ab gewissen Leistungsklassen nicht mehr netzkonform einbaubar.
Wie unterscheidet sich AC-gekoppelter von DC-gekoppeltem EMS-Betrieb?
Bei DC-Kopplung ist der PV-String direkt am Hybridwechselrichter angeschlossen — das EMS steuert intern über einen einzigen Wechselrichter mit minimalem Wandlungsaufwand. Bei AC-Kopplung hat der Speicher einen eigenen Wechselrichter; das EMS regelt beide separat und muss Doppelwandlung (DC→AC→DC→AC) vermeiden. DC-Kopplung hat im Teillastbereich ca. 2–5 % weniger Wandlungsverluste; AC-Kopplung erlaubt nachträgliche Speichererweiterung ohne Wechselrichtertausch und ist Retrofit-freundlicher.
Was leistet der SG-Ready-Standard bei der Wärmepumpen-Integration?
SG-Ready (Smart Grid Ready, Standard des Bundesverbands Wärmepumpe) ist ein 2-Bit-Steuersignal mit vier Betriebszuständen: Sperrzeit (00), Normalbetrieb (01), PV-Überschuss-Empfehlung (10) und Pflichtbetrieb mit erweiterten Komfortgrenzen (11). Im Modus 11 darf die WP den Pufferspeicher auf z.B. 60 °C laden und so thermische Speicherkapazität als Flexibilitätspuffer nutzen — kein Modbus nötig, nur ein digitaler Schaltausgang am EMS-Gateway. Ältere Wärmepumpen ohne SG-Ready-Eingang (vor ca. 2012) erfordern eine externe Schützlösung oder Modbus-Nachrüstmodul.
Welche Netzschutzanforderungen gelten bei PV-Anlage und Lithium-Speicher?
Die VDE-AR-N 4105 schreibt für alle Erzeugungsanlagen am Niederspannungsnetz NA-Schutzfunktionen vor: Spannungsüberwachung (U> 253 V / U< 184 V), Frequenzüberwachung (f> 51,5 Hz / f< 47,5 Hz) und eine Wiedereinschaltsperre. Für Lithium-Speicher gilt ergänzend VDE-AR-E 2510-2 mit BMS-Kommunikationsanforderungen und Brandschutzabständen. Kritischer Punkt: Das EMS darf den Inselbetrieb nur aktivieren, wenn der Netzanschluss physisch getrennt ist — sonst Rückspeisung in ein vermeintlich spannungsfreies Netz mit Lebensgefahr für Netzmonteure.
Wie arbeitet ein prognosebasiertes EMS und welchen Mehrwert bringt es real?
Statt statischer SoC-Schwellwerte nutzen prognosebasierte EMS-Algorithmen stündliche PV-Ertragsprognosen (über Dienste wie Solcast oder forecast.solar) kombiniert mit Lastprognosen aus historischen Verbrauchsdaten. Das System entscheidet abends, ob der Speicher leer für günstige Nachttarife oder vorgeladen für morgendliche Spitzenlast bleiben soll. Messungen zeigen 8–15 % höhere Eigenverbrauchsquoten gegenüber statischen Reglern — der Effekt ist am größten bei kleinen Speichern relativ zur PV-Leistung (z.B. 5 kWh Speicher bei 10 kWp).
Was ist Phasenschieflast und welche Rolle spielt das EMS dabei?
Im deutschen TN-S-Netz dürfen einphasige Einspeisungen über 4,6 kVA am Netzanschlusspunkt netzseitig begrenzt werden; dauerhaft ungleichmäßige Lastverteilung erzeugt Spannungsasymmetrien im Versorgungsnetz. Ein EMS mit 3-phasiger CT-Strommessung erkennt Schieflast und kann einphasige Verbraucher (Wallbox mit 1-phasigem Laden) dynamisch auf die entlastete Phase umleiten oder die Speicher-Einspeisephase wählen. EMS ohne Phasenerkennung arbeiten mit nur einem Summenzähler — sie optimieren den Energiefluss, verhindern Schieflastverstärkung aber nicht.
Was ist bei EMS-Planung in Gebäuden mit Mieterstrom-Modell zu beachten?
Bei Mieterstrom (direkte PV-Lieferung an Mieter im selben Gebäude) greift das Messstellenbetriebsgesetz (MsbG): Jeder Mieter benötigt einen eigenen eichrechtskonformen (MID-zertifizierten) Zähler hinter dem EMS-Messpunkt — einfache Prosumer-EMS ohne MID-Zertifizierung der internen Messung sind hierfür nicht zugelassen. Das EMS muss Lastflussdaten je Mieter revisionssicher archivieren. Der Mieterstrom-Zuschlag nach §21 EEG setzt zudem eine Anlagenleistung ≤ 1 MW und Lieferung innerhalb desselben Gebäudes voraus — Quartierslösungen über mehrere Grundstücke erfordern eine abweichende Vertragsstruktur.
Unsere Projekte

Energiemanagementsystem einbauen Referenzen & Beispiele

Weitere Referenzen ansehen

Maßgebliche Regelwerke für den EMS-Einbau sind VDE-AR-N 4105 (Erzeugungsanlagen NS-Netz), VDE-AR-E 2510-2 (Lithium-Speicher), das Messstellenbetriebsgesetz (MsbG) sowie §14a EnWG (Steuerbare Verbrauchseinrichtungen).
